Правильный AUX на магнитоле Toyota, активация по шине AVC LAN

Имеется магнитола Toyota 86120-33700 и в один прекрасный день захотелось подключить к ней телефон либо MP3 плеер для воспроизведения музыки. Штатного AUX на магнитоле нет.

В сети можно встретить очень много статей по организации аудио входа на штатных магнитолах. И большая часть из них организована костыльно. Например врезкой аудио в разрыв FM или AM приемника или после предварительного усилителя кассетного проигрывателя и т.п. Я решил пойти более правильным путем, активировать аудио вход на магнитоле эмуляцией CD changer’а.

Подключать AUX будет вот к этой магнитоле.

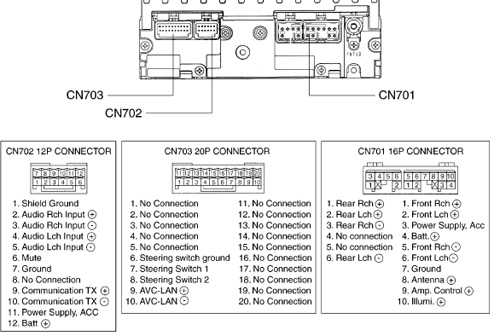

Разъем CN701 служит для подключения питания магнитолы, подключения акустики (перед, зад), управления автоматической или активной радио антенны, вход для сигнала габаритов (подсветки).

Распиновка автомагнитолы Toyota

CN703 для кнопок управления расположенных на рулевом колесе. А разъем CN702 для подключения CD чейнджера. На него то мы и будет подключать AUX. В этом разъеме нас интересуют контакты 2-3, 4-5 это балансный аудио вход, и контакты 9-10 — это шина данных AVC LAN, принцип работы которой я описал в отдельной статье. С помощью этой шины магнитола управляет чейнджером (и не только), работу которого мы и будем эмулировать, т.е. заставим думать магнитолу, что чейнджер действительно к ней подключен и она любезно активирует аудио вход 2-3, 4-5 к которому мы подключим наш источник звука (ИЗ) — MP3 плеер или телефон.

Для эмуляции чейнджера будем использовать Arduino mini и следующую схему подключения:

Схема подключения Arduino к шине данных AVC-LAN

Код для эмулятор на моей странице GitHub. Код я использовал готовый, только как выяснилось он расчитан на микроконтроллер работающий на частоте 8 МГц, а у меня Arduino mini с кварцем на 16 Мгц. В коде я подправил тайминги, изменил прескаллер таймера, точности подсчета времени импульсов вполне хватает для уверенного распознавания и управления по протоколу AVC LAN.

 Аудио выход нашего ИЗ имеет Небалансный (несимметричный, линейный) сигнал, он передаётся по двум проводникам: один проводник — информационный, другой — земля. Это обязательное и достаточное условие для протекания электрического тока по замкнутой цепи. Данный способ передачи сигналов отличается исключительной простотой реализации, однако не способен противостоять помехам на физическом уровне.

А аудио вход на магнитоле балансный.

Балансный сигнал использует для передачи три проводника: два информационных (прямой и инверсный) и одну землю. Электрический импеданс информационных проводников по отношению к земле сбалансирован (то есть равен), что нашло отражение в названии. Сигналы по двум информационным проводникам балансной линии передаются в противофазе с равной амплитудой относительно земли.

Приёмник балансного сигнала вычитает из прямого сигнала инверсный, в результате помехи, синфазно наведённые на такую линию, вычитаются, а полезный сигнал увеличивается по амплитуде в два раза. Существенное отличие балансной линии от обычной дифференциальной пары — в обязательном наличии земляного проводника и соблюдении равных импедансов пар «плюс—земля» и «минус—земля», что, во-первых, сохраняет равные амплитуды прямого и инверсного сигнала на всём протяжении линии и на входе приёмника, во-вторых, позволяет применять дополнительные методы контроля и исправлений искажений сигнала.

Для согласования аудио выхода ИЗ с входом магнитолы потребуется вот такая или подобная схема построенная на операционных усилителях.

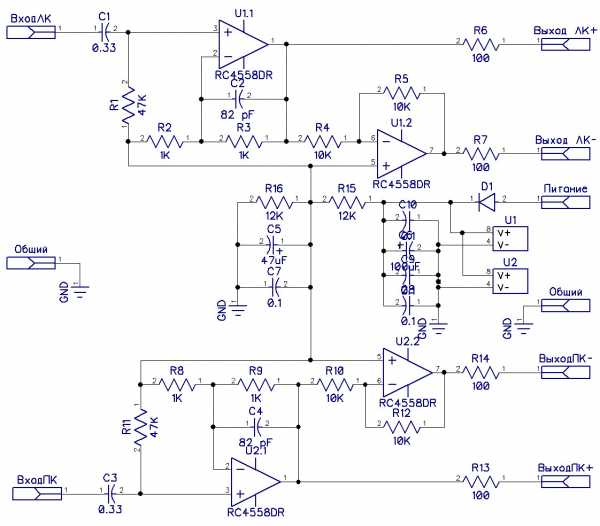

Схема согласующего усилителя, линейный вход — балансный выход

В этот раз изготавливать и ждать платы из Китая не захотелось. Изготовил платы для усилителя методом пленочного фоторезиста и травлением в хлорном железе.

Плата усилителя, вид сверху

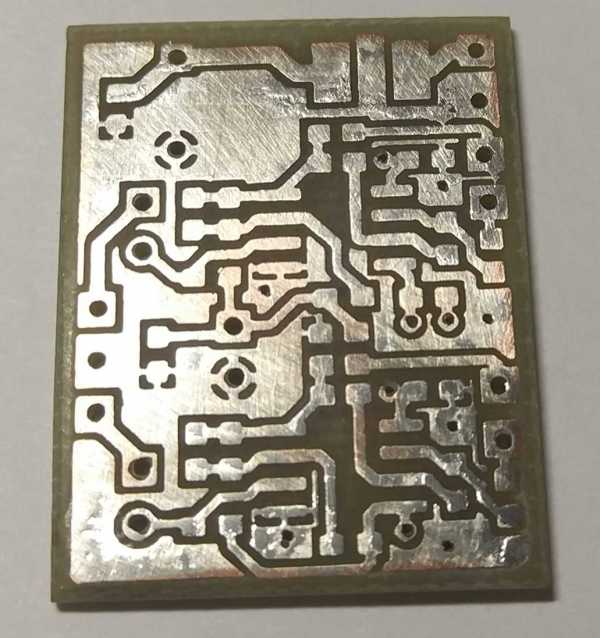

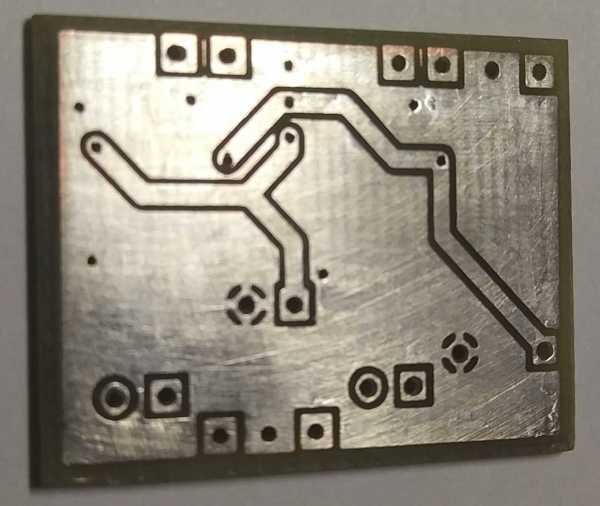

Плата усилителя, вид снизу

Собрал Arduino  и усилитель в один корпус:

Так как штатного разъема CN702 нету, подпаялся к нему и вывел на проводе, около 0.5 метра разъем DB9. Это так же и для удобства модернизации устройства, не придется каждый раз снимать магнитолу чтобы его подключить. В качестве модернизации можно предложить использования Bluetooth модуля, придется немного доработать прошивку и можно будет управлять аудиопроигрывателем подключенным по Bluetooth непосредственно с магнитолы или кнопок на рулевом колесе. Так же можно передавать номер проигрываемого трека, время и текст на дисплей магнитолы.

blog.instalator.ru

Acv автомагнитолы: технические характеристики

ACV автомагнитолы

ACV автомагнитолы – это продукт торговой марки, которая с 2005 года заняла и прочно удерживает лидирующие позиции в области производства и разработки аксессуаров для авто. Лучшие автомагнитолы ACV будут представлены в нашей статье.

Продукция компании ACV

Сами производители, рекламируя свою продукцию, утверждают, что главной их целью является улучшение комфорта водителя и пассажиров. Чтобы достичь решения этой задачи, ассортимент продукции планомерно расширяется и совершенствуется с учетом потребностей рынка.
Компания ACV всегда придерживается следующих правил:

  • Выпускает свою продукцию напрямую, минуя различные торговые компании;
  • Заключает контракты только с крупными заводами и предприятиями;
  • Продукция, выпускаемая ACV, проходит несколько стадий контроля, прежде чем будет пущена на рынок;
  • Компания всегда стремится поддерживать около 3500 позиций на складской территории с огромной площадью.

В итоге, такая политика лучшее соотношение главного на сегодняшний день параметра: цены и качества. Уже более 700 компаний в разных странах мира являются потребителями брендовой продукции ACV, в том числе автомагнитол и видеорегистраторов.

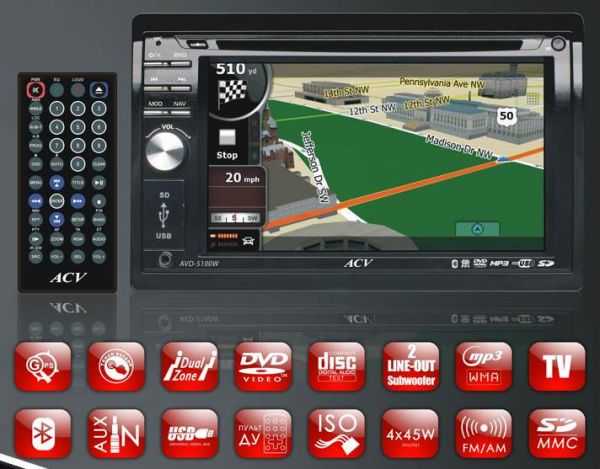

Обзор автомагнитол

Львиную долю автомобильных головных устройств составляют штатные аппараты, выпускаемые ACV. Рассмотрим их подробнее.

Автомагнитола Фольксваген Туарег

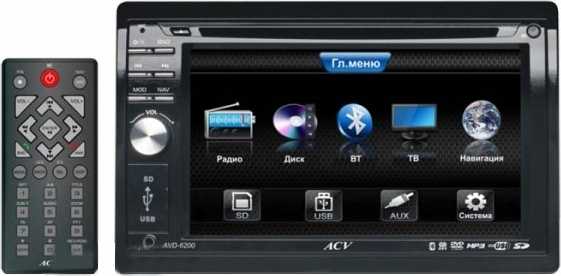

ACV автомагнитола

Штатный аппарат, предназначенный для установки в автомобили Фольксваген Туарег, отличается следующими техническими особенностями. Выпускается с 2010 года по сей день.

Автомагнитола для Тойота Ленд Крузер 200

Модель, выпущенная в 2008 году. Эта автомагнитола для Тойота Ленд Крузер 200.

Автомагнитола Сузуки Гранд Витара

Автомагнитола acv

Модель, выпускаемая с 2005 по 2012 годы. Предназначение – автомобили Сузуки Гранд Витара.

Автомагнитола AND-720

Модель, поддерживающая оперативку Андроид(см.2 din автомагнитола на андроид: какая лучшая). Предназначение – автомобили БМВ 5 серии.

Автомагнитола AND-7011

Модель, предназначенная для автомобилей Ауди А4. Выпускался аппарат с 2002 по 2008 годы.

ACV VW 6201

Цифровой ресивер

Цифровой ресивер от производителя. Предназначен также для установки в автомобили Фольксваген(см.Автомагнитолы штатные на Фольксваген и их возможности).

Кроме штатных автомагнитол, компания ACV выпускает еще и отдельные аппараты для широкого круга пользователей.

ACV-1310R

Цифровой ресивер от производителя.

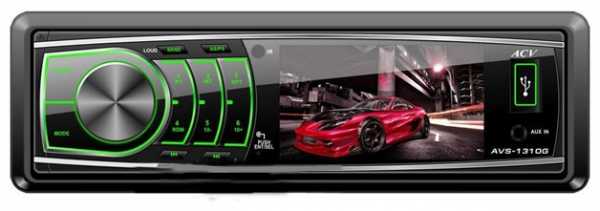

ACV AVS-1310

Цифровой ресивер от производителя.

Подключение автомагнитол ACV

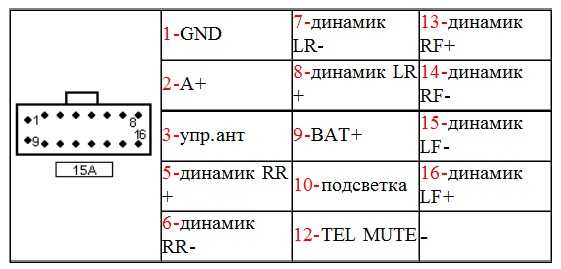

Распиновка разъёмов автомагнитол

При подключении аппаратов часто совершается одна и та же ошибка. Вместо того, чтобы протянуть плюсовой кабель откуда нужно, его подключают к прикуривателю.
В итоге не только в значительной степени падает мощность головного устройства, но и появляются многочисленные звуковые искажения.

Примечание. Определить, что мощность аппарата упала, можно по мигающей подсветке на большой громкости.

Любой аппарат в автомобиле надо подключать непосредственно от АКБ. И обязательно ставить предохранитель, желательно, как можно ближе к аккумулятору.

Распиновка

Распиновки разъемов автомагнитол

Подключение надо осуществлять в соответствие со следующими особенностями:

  • У автомагнитол ACV два плюсовых провода, выкрашенные в желтый и красный цвета. Первый из проводов отвечает за память аппарата, являясь силовым, а второй – своего рода управляющим;
  • Что касается массы, то за нее отвечает черный провод. Его можно соединять с любым местом кузова автомобиля, но желательно все же подключать к АКБ;

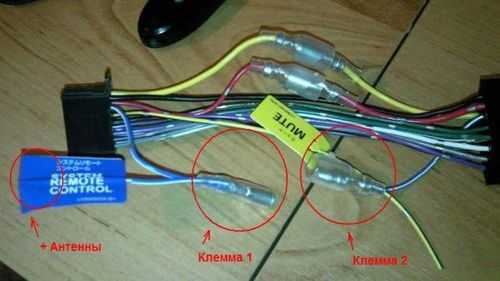

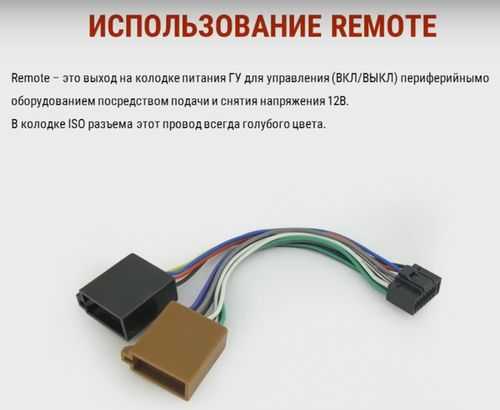

  • Чтобы активировать антенну или усилитель, придется воспользоваться синим проводом REM. Таким образом, при каждом включении автомагнитолы, будет активироваться антенна или усилитель;
  • Что касается проводов, которые должны идти на акустику, то они парные. И к каждой цветовой паре должен подсоединяться определенный динамик.

Как правило, распиновка выглядит следующим образом:

  • БП – на левый фронт;
  • СП – на правый фронт;
  • ЗП – на левый тыл;
  • ФП – на правый тыл.

*БП – белая пара
СП – серая пара
ЗП – зеленая пара
ФП – фиолетовая пара
Кроме этого, каждая из пар имеет еще монотонный кабель и провод с черной каймой, что свидетельствует о минусовой полярности.
Важно при подключении автомагнитол ACV соблюдать данную распиновку, в противном случае не избежать многочисленных проблем. В частности, если схема подключения будет проведена неправильно, регулировка баланса будет некорректной, что неминуемо скажется на отсутствие баса.
Подключение автомагнитол ACV осуществляться может несколькими способами.
Приведем простую схему:

  • В данном случае два плюсовых провода (красный и желтый) протянуты от АКБ;
  • Минусовой черный провод также идет от АКБ;
  • Провод rem идет на силовую антенну;
  • На динамики провода идут в соответствие с распиновкой.

Среди главных особенностей схемы выделяется соединение плюсовых проводов, которые подключаются через АКБ. Такая схема подойдет, если модель ACV 1-диновая (они, как правило, потребляют мало тока). Если же аппарат будет мощным, то за пару дней он «выкачает» из АКБ все соки.
Чтобы такого не произошло, используется другая схема:

  • Все остается прежним, кроме одного отличия;
  • Красный силовой провод идет и на АКБ и на кнопку, которая ставится в удобное место.

Примечание. Можно также подключить аппарат через замок зажигания, но это для многих автомобилистов неудобно, ведь без наличия ключа в замке зажигания, магнитола работать не будет. Можно даже подключить аппарат через сигнализацию, но и тут решать надо индивидуально.

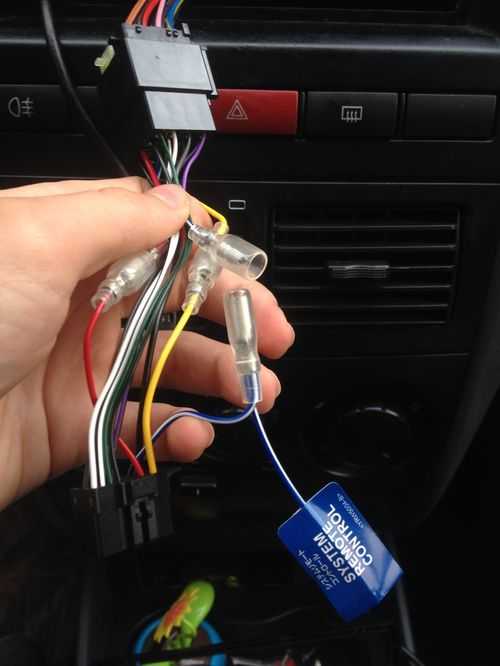

Практически на всех автомагнитолах ACV предусмотрен ISO разъем. Осуществлять подключение надо через него, если в автомобиле тоже предусмотрен такой разъем.
Можно использовать при подключении еще одну схему:

  • Желтый силовой питания протянуть на АКБ;
  • Красный на габаритные огни посредством реле и пепельницы.

В итоге:

  • Аппарат будет включаться, как только включаться габаритные огни и все настройки сохраняются;
  • Аппарат будет выключаться тоже вместе с габаритками.

Осуществив подключение по данной схеме, можно спокойно слушать музыку на стоянке, даже не включая замок зажигания.

Совет. Чтобы габаритки потребляли мало энергии, рекомендуется заменить их на светодиодные.

Таким образом, своими руками можно осуществить установку аппаратов ACV. В процессе работ крайне рекомендуется использовать видео и фото – материалы, инструкцию, схемы и распиновку. Цена на магнитолы ACV зависит от конкретной модели.

Григорий с детства обожал машины, а в подростковом возрасте, когда самостоятельно подключил автомагнитолу в отцовской девятке, понял, что машины будут его работой, хобби, призванием. Оцените статью: Поделитесь с друзьями!


avtozvuk-info.ru

что значит кнопка и функция

Казалось бы, в таком привычном нас устройстве, как автомагнитола, встречаются маленькие нюансы, ставящие в тупик даже опытных автолюбителей. Виной тому инструкции к головным устройствам, не всегда имеющие русский язык, или просто недостаточно информации о каких-то отдельных функциях, если инструкция все же содержит несколько страниц на русском языке.

Помимо пользы такие дополнительные возможности могут принести владельцу лишние нервы. Как показывает жизненный опыт, иногда, даже самая мелкая деталь может испортить положительное впечатление о вполне приличной и функциональной автомагнитоле. Рассмотрим некоторые функции, которые не удостаиваются особого внимания автолюбителей, а для некоторых и вовсе являются сюрпризом.

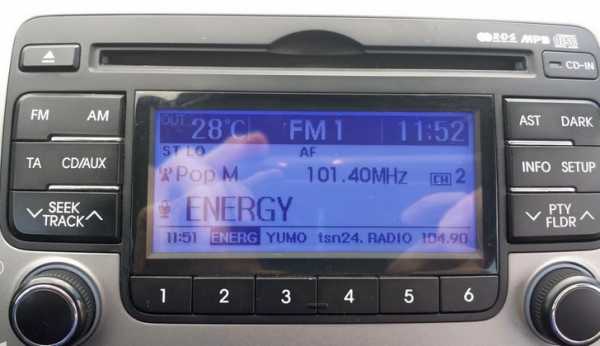

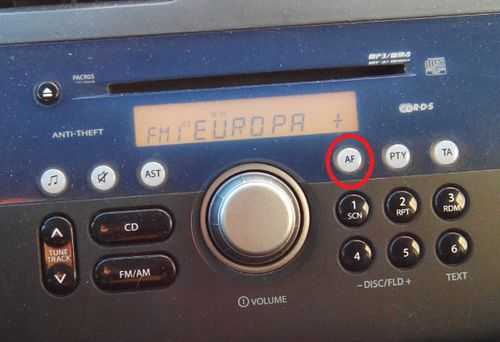

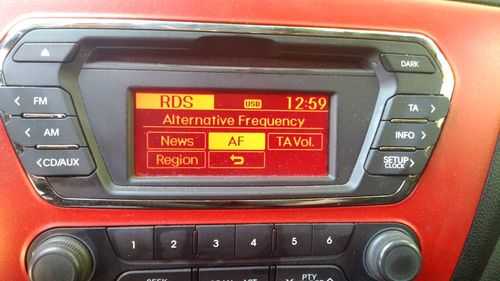

AF на магнитоле что это значит?

Рассмотрим что значит AF на магнитоле и за что отвечает эта фишка. Расшифровка аббревиатуры звучит как List of alternative frequencies и дословно переводится как перечень альтернативных частот. Если не углубляться в переводы и термины, то на простом языке — это функция автоматического поиска радиочастоты с более сильным сигналом, передающая ту же программу, в целях воспроизведения наиболее качественного и чистого сигнала.

Коварство кнопки AF на магнитоле в том, что при смене частоты в выключенном режиме REG выскакивает радиостанция, которая не соответствует воспроизводимой программе, и это довольно часто становится причиной недовольства водителей и пассажиров. Это происходит из-за того, что национальные радиостанции имеют более мощный сигнал и магнитола автоматически переключает на них во время прослушивания программы местного вещания. Если вы, не так часто пользуетесь этой функцией или она просто вам без надобности, то стоит отключить ее.

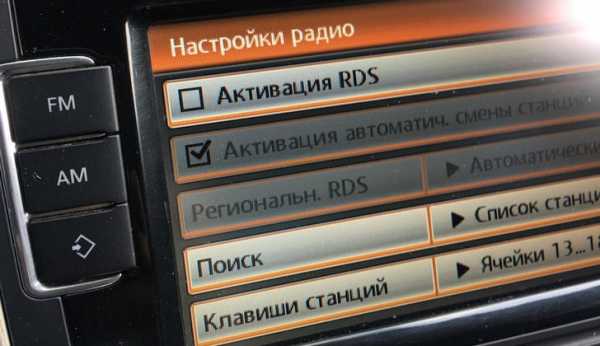

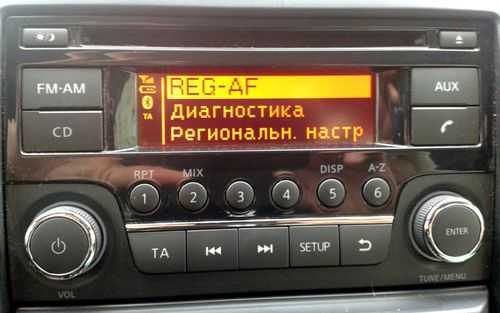

Чтобы отключить AF на магнитоле достаточно поменять один пункт в меню настроек или просто воспользоваться кнопкой AF, если таковая имеется. Как отключить этот режим на вашем ГУ можно посмотреть в инструкции к вновь приобретенному устройству. Для различных моделей автомагнитол способы отключения могут немного разниться, но в целом, принцип один и тот же. Усложняется этот процесс отсутствием на некоторых моделях автомагнитол русскоязычного меню. Для примера рассмотрим как отключить функцию AF на штатной магнитоле Hyundai Solaris.

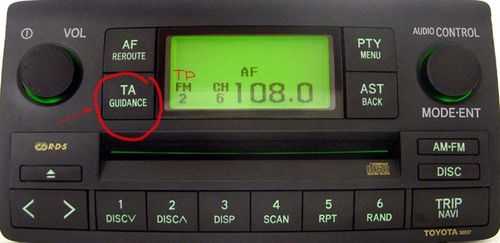

Для этого в необходимо нажать кнопку ТА на магнитоле или же перейти в меню нажатием кнопки Setup, далее перейти во вкладку Media, выбрать пункт AF, потом перейти на Alternative Frequency и в открывшемся меню поставить OFF. При отключении данной функции, будьте внимательны и не меняйте другие параметры в настройках, так как это может привести к нежелательным последствиям, вплоть до выхода из строя магнитолы и с необходимостью ее дальнейшего ремонта. Как правило, на гарантийный ремонт в данной ситуации рассчитывать не приходится, что приведет к дополнительным материальным затратам.

Что значит ТА/ТР на магнитоле?

Кнопка ТА позволяет быстро осуществить поиск информации об актуальной ситуации на дорогах. Такая информация может как воспроизводится через динамики, так и выводится на экран посредством RDS ленты. Вывод текста на экран будет невозможен при недостаточной мощности сигнала, а также если радиостанция не поддерживает такую функцию.

При нажатии кнопки ТА при проигрывании кассеты или диска автомагнитола автоматически воспроизводит радиостанцию с наиболее сильным сигналом, передающую информацию о ситуации на дорогах и выведет передаваемую информацию. Стоит заметить, что многие модели головных устройств поддерживают автоматическое воспроизведение, на занесенной в память громкости, важной информации о текущей ситуации на дороге, вне зависимости от того, что в данный момент воспроизводит тюнер магнитолы радио, диск или съемный носитель.

В штатной магнитоле Hyundai Solaris настройка громкости воспроизведения важной информации о дорожном движении, производится в RDS меню в пункте TA VoL. Это позволяет не пропустить важную информацию, стоит отметить что воспроизводят актуальную информацию о дорожном движении только радиостанции вещающие с режимом ТР.

При отсутствии такой кнопки в вашей автомагнитоле не стоит сразу грешить на производителей с их заоблачными ценами и отсутствие полезных дополнений, может стоит изучить инструкцию к устройству и там найти информацию о данной функции. Для отключения функции ТА стоит воспользоваться кнопкой, либо отключить ее через меню настроек.

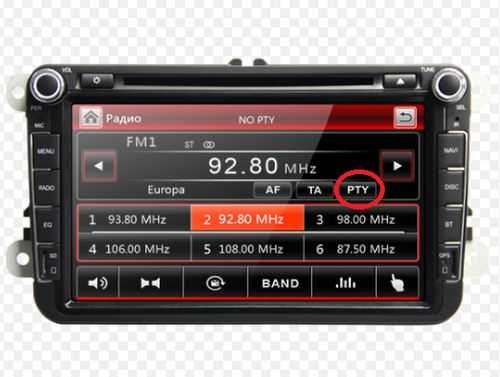

Функция PTY и что она делает?

Довольно полезная и удобная функция, позволяющая ГУ определить тип программы транслируемой радиостанцией и подобрать из перечня имеющихся радиостанций, воспроизводящие в данный момент программы данного типа. Проще говоря, эта функция быстро и без лишних движений, позволит подыскать интересующие вас программы, будь то новости, музыка или спортивные события. Для использования этой функции, радиостанция должна передавать код PTY, по которому магнитола различает тип программы. Если такой код не передается на экране вы увидите надпись NOT PTY. Выбор интересующей вас программы производится из списка выведенного на дисплей.

Функция AST

Данная функция позволяет автоматически подобрать 6 радиостанций, с самым сильным сигналом и занести их в память магнитолы под соответствующие кнопки, начиная с самой низкой частоты. Автоматический выбор хоть и подбирает самый мощный сигнал, но не всегда соответствует ожиданиям пользователя, что в дальнейшем можно исправить в настройках или путем удаления станций из списка программ быстрого доступа.

При возникновении каких-либо неполадок с головным устройством вашего автомобиля, не стоит сразу бросаться в крайности и поднимать панику, возможно все неудобства вызваны незнанием функций и дополнительных возможностей вашей автомагнитолы. Изучение руководства пользователя позволит вам намного больше узнать о вашей автомагнитоле и полностью раскрыть ее функционал. Все производители, стремятся к максимальному комфорту всех владельцев, которые приобрели их продукцию.

1avtozvuk.ru

Каким должен быть формат файлов для автомагнитолы

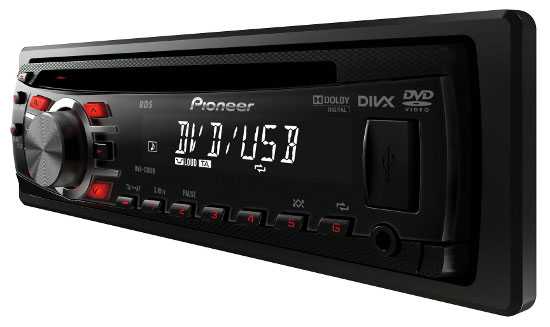

Автомагнитолы с форматом mp4 сегодня особенно популярны

Формат видео для автомагнитолы имеет значение, если магнитола, к примеру, не читает мп-4, тогда у вас большие проблемы, наибольшее количество видео выходит именно в таком формате. В современных автомобильных магнитолах поддерживаются большой спектр форматов видео и аудио, однако вставляем флешку, а файлы не читаются, так как необходимо учитывать, какой формат флешки читает автомагнитола.

Существующие форматы для магнитол

Форматов (так называемых размеров, далее в тексте) много, одни сегодня более востребованные и используются в широком кругу моделей, другие – меньше распространены, либо устарели, либо слишком новые:

  • Самые известные размеры среди аудио являются, МР3, WAV, WMA, CDA
  • МР3 – сегодня наиболее популярный и самый лицензируемый формат для хранения аудиоданных, который был разработан группой специалистов кампании MPEG
  • В таком размере используется новый алгоритм кодирования информации с потерями верхних и нижних частот звучания

Примечание: Таких потерь в формате CDA нет.

  • Зато технология позволяет значительно (в10 и даже более раз) уменьшить размеры MP3 файла, в сравнении с исходным форматом CDA
  • При том, средний битрейт у сжатого файла составляет более 128 кбит/с
  • А чем выше получается скорость прохождения информации, тем качественнее воспроизводится полученный музыкальный файл
  • Однако, в связи с применением метода кодирования восприятия, ухудшение качества при воспроизведении остается практически незаметным для рядового слушателя

Примечание: Заметить различие можно только имея хорошую магнитолу и превосходные фирменные наушники, которыми 90процентов рядовых слушателей не располагают.

  • CDA — давно используется на компакт-дисках, он является самым первым и наиболее простым для хранения в цифровом виде аудиоданных Воспроизведение файлов происходит при определенной зафиксированной скорости вращения диска и имеет наиболее высокое качество воспроизведения, это объясняется просто, данные в CDA формате не подвергаются сжатию, не поддаются ему
  • WAV – это наиболее близкий размер к CDA, по своему внутреннему содержанию
  • Формат «устаревший», поэтому он довольно редко поддерживается современными автомагнитолами
  • Он имеет довольно невысокое качество воспроизводимого звучания и большой объем файлов
  • WMA – этот формат, разработан кампанией Microsoft Corporation, он применяется для воспроизведения и хранения аудиоданных
  • Фактически является альтернативным размеру МР3
  • Отличительная от других звуковых размеров особенность – наиболее высокие показатели кодирования (сжатия и объемного звучания и голоса), это позволяет получить файлы довольно небольшого размера
  • В формате применяется метод Lossless (без потерь), что позволяет сохранять качество всех закодированных данных
  • Недостатком является низкий порог его чувствительности к ошибкам
  • Если происходит повреждении данных, то их воспроизведение будет невозможно не только в области повреждения, но и 5-10 секунд до повреждения и столько же после этого
  • ААС — некоторые автомагнитолы сегодня поддерживают такой формат, расширение файлов m4a (значит файл без какой-либо защиты)
  • Главной особенностью является меньшая потеря качества, которая происходит при сжатии, в сравнении с аналогичными размерами MP3
  • Применяется он гораздо реже других аналогичных форматов (вроде MP3, WMA)
  • Существует еще ряд форматов, практически не поддерживаемых автомобильными магнитолами
  • Это устаревшие форматы для сжатия информации без потерь – WV, ALAC, MLP, Monkey`s Audio APE, TTA
  • Занимают они большие объемы данных и применяются в акустических системах звукозаписывающих студий, в звуковоспроизводящей аппаратуре с высоким качеством звучания и специфических звуковых устройствах
  • Исключением из правил является только размер FLAC.
  • На сегодняшний момент это один из ещё поддерживаемых в автомобильных магнитолах аудио-кодеков, использующих метод записи Lossless
  • Отличительной от аналогичных форматов характеристикой является то, что информация из аудио потока не удаляется, остается в первоначальном виде после её сжатия

Сегодня дисковые автомагнитолы как правило поддерживают все классические размеры для воспроизведения видео:

  • Формат видео для автомагнитол — VCD, DVD, и SVCD
  • Применяются для хранения видео со звуком
  • Все эти форматы имеют некоторые ограничения при выборе размеров и пропорций изображения, которое в них кодируется
  • Наиболее популярный формат видео, который применяется в DVD автообильных магнитолах (см. Автомагнитолы ДВД с экраном и их обзор), является MPEG4 (с кодеками Xvid, DivX, и 3ivX)
  • Это позволяет просматривать файлы видео с высоким уровнем кодирования (сжатия)
  • Рассчитан он на низкий поток данных, он обеспечивает высокое качество звука и изображения, имеет отменное соотношение размеров и качества воспроизведения содержимого файла
  • МР5 (он же MPEG5) – один из современных многофункциональных форматов, он объединяет возможности других своих предшественников, таких как MP3 (он же MPEG1) и MP4 (он же MPEG4)
  • Однако МР5 свои возможности существенно расширяет
  • Этот размер способен сохранить и затем воспроизвести информацию любого характера (изображения, аудио, и видео), параллельно производя автоматическое декодирование информации
  • Объясняется это тем, что в него изначально было встроено огромное количество всевозможных комбинаций кодеков и медиаконтейнеров
  • Кроме этого, в таком формате могут применяться мультикодеки, которые априори подходят к любым форматам
  • МР5 может обеспечивать воспроизведение аудио и видео файлов высочайшего качества
  • Поддерживается он только дорогими и современными автомобильными магнитолами, имеющими высокое разрешение экрана
  • А вот поддержка DVD магнитолами кодеков HD (типа H.261 — H.264), встречается очень редко
  • Причина этого кроется в низком разрешении экранов автомагнитол (до 800*480px, его просто недостаточно)
  • RM, RAM, и RMVB – форматы для медиафайлов, которые были разработаны кампанией «RealNetworksProducts and Services»
  • Они имеют самое низкое качество воспроизводимого изображения, в сравнении с остальными, однако имеют отличную разборчивость речи даже при низкой скорости потока видео данных
  • Отличаются крайне малым размером полученных файлов
  • AVI – впервые формат был применен Microsoft Corporation
  • Размер может вмещать комбинации из аудио и видео данных, при том, что используется сжатие кодеков
  • Что позволяет воспроизводить одновременно видео со звуком
  • Использоваться могут комбинации из кодеков ( для примера: MPEG4 – для видео и  MP3 – для аудио либо DivX – для видео и WMA – для аудио)
  • Подводим итоги — можно уверенно сказать, что все современные автомагнитолы способны воспроизводить все основные видео и аудио форматы для цифрового кодирования
  • Любой из них имеет собственные положительные и отрицательные свойства Поэтому, даже требовательный покупатель сможет подобрать магнитолу, которая удовлетворит его требованиям и будет воспроизводить файлы необходимого именно для него размера
  • На крайний случай, всегда существует возможность конвертирования форматов на компьютере с помощью специальных программ-конверторов, отыскать которые в Интернете составит большого труда
  • На вопрос какой формат в автомагнитолах cd отвечаю CDA и MP3, в старых только CDA, поэтому рекомендуется приобретать современные с большим количеством воспроизводимых размеров



Неприятности с форматами

Практически все современные магнитолы оснащаются USB выходами, для подключения переносимых устройств:

  • Основными устройствами, конечно являются USB Flash либо по — народному «флешки», на которых сегодня очень удобно держать музыку и затем проигрывать ее в автомобиле
  • Кроме того, через USB сегодня можно подсоединить MP3 плеер, телефон либо переносной жесткий диск, и 50% автомобильных магнитол эти устройства тоже будут читаться
  • А почему только 50%, потому что, как правило, магнитола рассчитана исключительно на FLASH, жесткий диск, либо телефон, может просто не определяться
  • Это удобно, скидываешь музыку через «компьютер» и всего через парочку минут слушаешь её в своем автомобиле
  • Надоело, стер старые записи своими руками и тут же записал новые треки, не нужно никаких дисков, которые потом пачками пылятся
  • Однако иногда возникают проблемы, не читается «флешка» в магнитоле, хотя в компьютере все было нормально
  • Такое случается, однако это не всегда означает, что ваш “носитель” сломался
  • Наиболее частый вариант – слишком большой объем флеш памяти
  • Обычно самим производителем прилагается инструкция к магнитоле, в которой указывается какой максимальный объем носителя распознает и проигрывает ваша магнитола
  • Обычно, максимальный объем 4 Гигабайта, для устаревших вариантов может быть и 3 Гигабайта
  • А если вы вставляете на 8-16 гигабайт, то магнитола просто не воспринимает её
  • Соответственно флешка эта не будет читаться
  • Второй вариант неверная файловая система флешки
  • Формат флешки для автомагнитолы — это FAT32, Современные скоростные флешки имеют другие файловые системы, к примеру – NTFS, поэтому она не будет читаться
  • Тут вам необходимо посмотреть файловую систему на компьютере
  • Для этого, просто вставляете флешку и нажимаете правой кнопкой мыши – затем выбираете свойства и ищете там пункт под названием “файловая система”, должна быть FAT32
  • Если у вас другая, не беда, чуть ниже рассмотрим как переформатировать флешку
  • Если флешка имеет правильную систему и формат файлов, и ещё вчера музыка   проигрывалась без проблем, а сегодня уже нет, подобное тоже случается
  • Причем когда вставляете «флешку» в свой компьютер, он все видит и проигрывает файлы, а магнитола машины отказывается проигрывать музыку
  • Все просто, могли накопиться ошибки в самой флешке
  • Просто необходимо ее отформатировать, чуть ниже подробно расскажу, как это сделать

Внимание: После форматирования все данные будут потеряны, поэтому по возможности перепишите их в компьютер

  • Когда «Флешка» у вас не читается и в машине, и в компьютере, однако определяется компьютером, как съемный диск
  • Решение одно – форматировать
  • Однако файлы уже не сохранятся, вы уже не сможете переписать их– потому что флешка не читается
  • Музыка – не большая потеря, можно будет заново залить с компьютера, либо скачать с интернета
  • Когда устройство не читается ни в машине, ни в компьютере
  • Компьютер обычно пишет -устройство обнаружено не опознано, проблема повторяется на разных компьютерах (лучше проверить минимум на трех)
  • Похоже флешка умерла, остается только купить новую, ремонту она не подлежит
  • Если вдруг на каком-либо компьютере она вдруг опозналась съемным диском, читайте далее
  • Причина поломки либо брак, либо это цена вопроса за небрежное обращение, перед тем как вынуть флешку с магнитолы, саму магнитолу лучше отключать, то же и при включении
  • На компьютере, сначала выбираете пункт –безопасное отключение устройства, затем можете вынимать флешку, иначе есть вероятность её порчи
  • Даже не хочу спорить, не надо мне доказывать, что вы тысячу раз вынимали и вставляли её, без соблюдения описанных мер, и все было в порядке – на тысячу первый раз может и не прокатить

Форматирование

Снова повторю, после форматирования, ваши данные будут уничтожены, поэтому если возможно, сохраните их на компьютере:

  • Вставляете вашу «флешку» в USB порт на компьютере
  • Она распознается как съемный диск
  • Запоминаете букву в названии диска, у меня «G» (может быть F либо J)
  • Копируете данные, если возможно
  • Затем правой кнопкой мышки нажимаете на «съемный диск», выбираете в меню «отформатировать»
  • Появится предупреждение, что данные будут уничтожены
  • Нажимайте «ОК»
  • Затем нужно будет выбрать параметры для форматирования, файловую систему ставьте FAT32 (желательно), метку тома (это название флешки) можно поставить свои, то есть переименовать (я прописал «Флешка» и теперь не путаюсь и вам советую)
  • Если с флешкой проблемы, лучше не выбирать быстрое форматирование – это просто стирание
  • Долгое лучше – это еще и восстановления повреждений, позволяет избежать проблем в будущем
  • Нажимаете «начать»
  • После завершения форматирования появится надпись – «форматирование завершено»
  • Теперь ваша «флешка» готова к работе
  • Можете обратно «заливать» файлы
  • После подобных действий 90% устройств будут без проблем работать в автомобиле.  Моя лично, заработала и «жива» по сей день
  • Если она снова не читается, и не читаются другие (можете взять у друзей для проверки), тогда вам нужно в сервисный центр, проблема может быть в самой магнитоле

Тут все понятно и без фото, на мой взгляд, успехов с носителями и наслаждаться музыкой.

Григорий с детства обожал машины, а в подростковом возрасте, когда самостоятельно подключил автомагнитолу в отцовской девятке, понял, что машины будут его работой, хобби, призванием. Оцените статью: Поделитесь с друзьями!


avtozvuk-info.ru

что это и как подключить

Магнитола по праву считается сердцем автомобильной акустики. Потому часто её называют головным устройством или просто ГУ. Любому автолюбителю, купившему новый автомобиль, известны муки выбора хорошей магнитолы, ведь чаще всего, «родная» магнитола не удовлетворяет всех потребностей. Обусловлено это тем, что на ней доступны лишь самые простые функции, а качество звука оставляет желать лучшего. Самым рациональным в данной ситуации будет приобретение другой, улучшенной магнитолы.

Использование ремоут

Подключение магнитолы: возможные трудности

Самым часто задаваемым вопросом является что такое провод System Remote Сontrol на магнитоле и как его подключить?

Чаще всего в дополнение к ГУ идет бесплатная инструкция. Как например для модели Ford 6000cd, в мануале которой дается пошаговое описание подключения магнитолы.

Однако не всем так везет и довольно часто в руководствах пользователя к ГУ производителей Sony или JVC о способе подключения Remote Control на магнитоле не сказано ни слова.

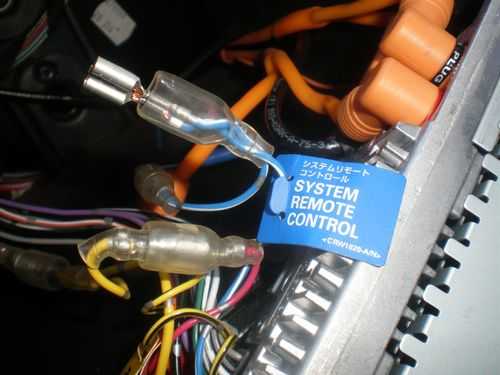

Провода System Remote Сontrol на магнитоле

Remote: что это и как подключить

Пришло время ответить на главный вопрос. Remote на магнитоле Pioneer и Remote in на магнитоле Sony: что это и одно ли это и то же?

Провод Remote на магнитоле — это выход на её колодке питания, предназначенный для включения и выключения периферийным оборудованием посредством подачи и снятия напряжения 12В. Этот провод традиционно делается голубого цвета.

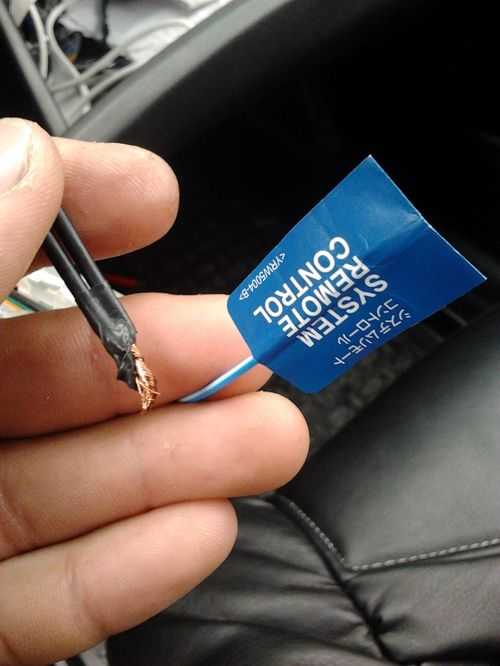

Провод rem на магнитоле

Выход Remote организуется через транзисторный ключ, расположенный на плате аудиосистемы. В среднем его пропускная способность ограничивается 200 мА. Более точная информация указывается в инструкции к модели.

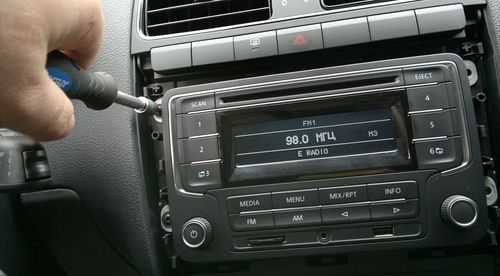

Подключение магнитолы 2din

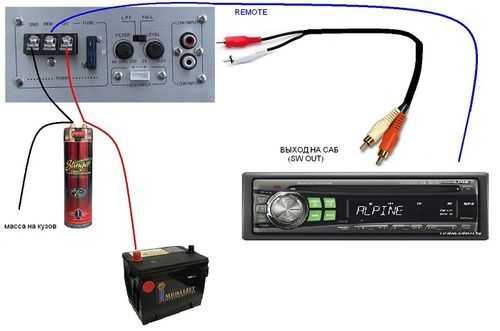

Важно помнить, что если в аудиосистеме несколько усилителей звука, провод подключается поочередно к каждому из них. Сделать это можно разведя провода паутинкой. То есть, нужно протянуть провод от первого усилителя ко второму, от него к третьему. Таким способом можно подключить до пятидесяти усилителей.

Однако случается, что после такого подключения несколько усилителей не работают. Причина может крыться непосредственно в их схематике. Тогда последовательность действий меняется. Перед каждым входом remote, прямо в клемму, устанавливается диод. Сам провод просто припаивается.

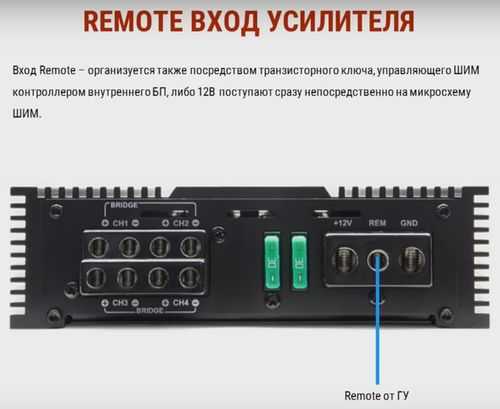

Вход усилителя

При подключении по этой схеме, усилители начинают правильно работать, не принося больше проблем.

Порой возникает необходимость установить на Remote реле. Сопротивление катушки должно быть от 80 Ом. Лучше всего для этого подходит ВАЗовское реле. После его установки выход remote не перегрузится и не сгорит.

Подключение проводится по следующей схеме:

  1. 85 колодка реле соединяется с проводом;
  2. Далее он через предохранитель тянется к 87 колодке;
  3. Предохранитель ставят на место смены сечения. В большинстве случаев, он и будет являться дистрибьютором.
  4. 86 колодка либо ставится на «минусовый» провод или кузов.

Подключение провода Remote

В таком случае, 30 колодка будет являться усиленным выходом провода Remote на магнитоле. Важно помнить, что устанавливать реле не всегда необходимо. Нужно исходить из ситуации.

Стоит заметить, что работая с ГУ следует помнить о технике безопасности. Нельзя подавать на включенное устройство большую нагрузку или закорачивать в этом время провода. В противном случае, выход может сгореть и починить его можно будет только в специализированном сервисе.

Также при наличии нескольких усилителей, подключать их следует друг за другом. При этом реле ставить нельзя.

Устанавливать его можно только при наличии периферического оборудования, которое будет работать вместе с аудиосистемой.

1avtozvuk.ru

что это такое, функция, РДС, FM, УКВ, радио, настройки

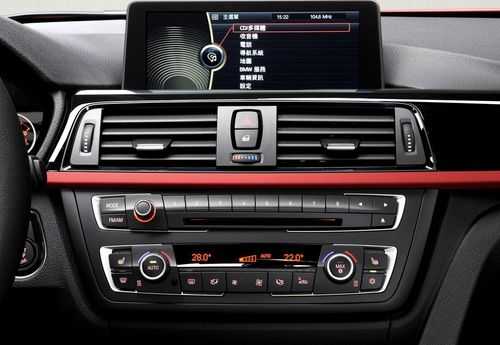

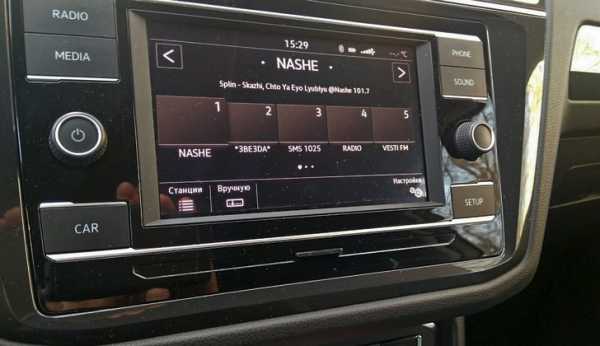

Головное акустическое оборудование в автомобилях используется не только для воспроизведения музыкальных композиций. Разработчики предусматривают дополнительные функции, позволяющие вести телефонный разговор без поднятия трубки или коммутировать камеры кругового или заднего обзора. Еще одной служебной функцией является RDS, но что это в магнитоле и как параметр помогает водителю ориентироваться в дорожной ситуации? Ответы на эти вопросы автовладелец найдет ниже.

Что это такое

При покупке или ознакомлении с техническим описанием или инструкцией по эксплуатации, прилагаемым к головным аудиоустройствам, владельцы задают вопрос: что такое RDS в магнитоле и как управлять этой функцией? Система RDS передает сообщение о дорожной ситуации параллельно с трансляцией радиопередач в диапазоне ультракоротких волн. При отправке информации используется специальный цифровой код, который расшифровывается встроенным в головное устройство процессором со специализированным программным обеспечением.

Услуга появилась в конце 70-х годов в Европе, а с 90-х система присутствует и в России.

Передача сигнала осуществляется отдельной поднесущей частотой. Для получения информации магнитолой требуется активный режим стерео, при слабом сигнале наблюдается пропадание сигнала или снижение периодичности обновления.

Функции RDS

Применение функции приема коротких радиосообщений через автомагнитолу позволяет получать информацию о названии транслируемой передачи или о заторах. Трансляция производится в автоматическом режиме, не отвлекая водителя от управления автомобилем. Для приема информационных сообщений требуется активировать режим RDS на магнитоле. Все функции системы разделены на общие (или базовые) и вспомогательные (список услуг зависит от страны, на территории которой расположена радиостанция).

Базовые

Стандартные функции, поддерживаемые RDS:

  • Параметр PI, позволяющий идентифицировать и отобразить на экране головного устройства рабочую частоту трансляции и обозначение радиостанции. Каждой радиостанции УКВ присвоен индивидуальный 4-значный код, представленный в восьмеричном или десятичном зашифрованном виде.
  • При снижении качества принимаемого сигнала возможно автоматическое переключение на ближайшую радиостанцию, транслирующую аналогичную информацию. Функция имеет обозначение AF, или поиск альтернативных частот вещания. Для работы кода требуется наличие активного режима PI, который позволяет определять страну или регион, в котором производится трансляция служебной информации.
  • Режим PS предназначен для передачи названия программы, транслируемой на выбранной радиочастоте. Допускается передача различной информации, состоящей из слов или аббревиатур длиной до 8 символов.
  • Для передачи информации о пробках и других дорожных событиях используется параметр TP. Дополнительные сообщения транслируются через режим TA. Информирование ведется текстовой строкой или озвучиванием, при этом воспроизведение радио или компакт-диска автоматически приостанавливается. При помощи кодов TP и TA возможен поиск радиостанций, транслирующих сообщения о дорожной обстановке.

Дополнительные

Вспомогательные функции:

  • Автоматический поиск программ с заданным жанром осуществляется с помощью параметра PTY. Стандарт RDS предусматривает 32 различных варианта идентификации радиостанций. Имеется дополнительный код ALARM, предназначенный для передачи экстренной информации. На дисплее появляется предупредительная надпись, воспроизведение текущей композиции временно прерывается.
  • Режим EON автоматически переключает частоту при обнаружении проблем с трансляцией сообщений о дорожной обстановке.
  • Для корректировки времени и даты используется информация, подаваемая по каналу CT. Точность синхронизации времени составляет 1 минуту, имеется корректировка летнего и зимнего режима.
  • Специальный код программы PIN передается при старте трансляции, а затем через запрограммированные интервалы времени.
  • Для корректировки громкости и тембра трансляции музыки или речевых передач используется режим MS.
  • Через канал DI передается служебный сигнал, позволяющий определить режим трансляции моно или стерео. Полученные данные используются встроенным в магнитолу декодером, обеспечивая повышение качества звука.
  • Для передачи телетекстом информационного сообщения размером не более 64 символов используется волна RT. Также имеется дополнительный пейджинговый канал RP, позволяющий принимать текстовые сообщения, состоящие из букв или цифр.
  • Информация о возникших чрезвычайных ситуациях на дороге передается через поток EWS, который принимается и декодируется только специальным оборудованием.
  • Особые информационные сообщения передаются на волне IH, расшифровка содержимого производится оператором.
  • Для корректировки навигационных параметров GPS используется канал DGPS.
  • Код TMC предназначен для передачи расписания трансляций передач.

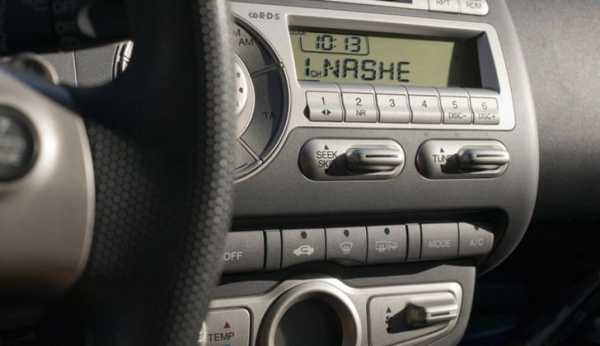

Как включить RDS на магнитоле

Для активации функции RDS в головном устройстве используется отдельная кнопка, расположенная на фронтальной панели. Также возможно управление режимом через меню настройки, информация об особенностях активации имеется в инструкции по настройке. При активации функции следует учитывать, что на территории России задействованы не все каналы передачи информации, радиостанции также не транслируют информацию в эфир.

Минусы RDS

Если пользователь решил включить RDS на магнитоле, то есть риск появления проблемы, связанной с автоматическим сканированием частотного эфира. При этом трансляция выбранной станции прекращается. Причиной является ошибка в алгоритме функционирования, головное устройство воспринимает принимаемую радиостанцию как идентичный сигнал, транслируемый на различных частотах. Из-за этого активируется режим поиска частоты с наиболее мощным и устойчивым сигналом. Для прерывания поиска требуется нажать отдельную кнопку или выключить режим RDS.

Штатные головные устройства автомобилей, предназначенных для европейского рынка, плохо принимают сигнал радиостанций в России. Причиной является активация встроенного усилителя сигналов, который пытается распознать информацию RDS. При этом автоматически усиливаются и помехи, которые заглушают радиосигнал. Рекомендуется отключение службы дорожной информации или корректировка региона приема, которая осуществляется через меню.

autotuning.expert

Настройка звука магнитолы: Pioneer, JVC, Sony, Mistery

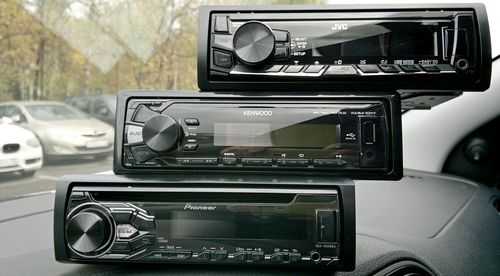

Итак, вы купили новенькую магнитолу популярной модели – под стать вашей красавице Skoda или Mazda. Возможно, вы видели хвалебный отзыв в журнале или послушали советов друзей, или консультант утверждал, что это лучшая модель в магазине. Так или иначе, вы установили магнитолу и решили проверить звук.

Настраиваем звук

Но вместо приятных басов из динамиков раздается похрипывание, а на высоких нотах магнитола и вовсе свистит. Что же, получается, все добрые слова о магнитоле были ложью? Не спешите с выводами. Чем сложнее модель, тем больше в ней возможностей для настройки. Чтобы насладиться качественным звучанием дорогого оборудования, придется сначала подкрутить несколько параметров.

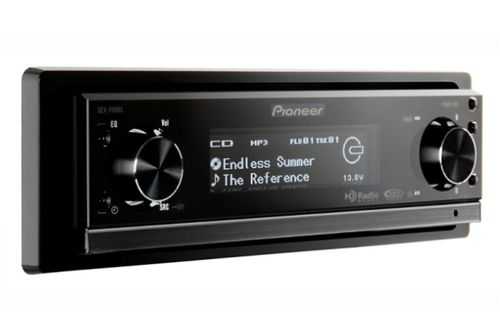

Настройка магнитолы Pioneer

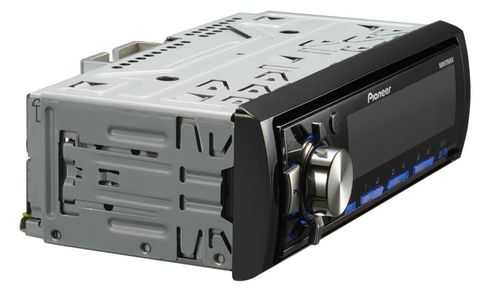

Пионер – одна из лучших фирм-производителей магнитол для автомобилей. Покупая модель из средней или высокой ценовой категории, можно не волноваться за качество звука в вашей Mazda. Гибкая настройка звука на магнитоле Пионер позволяет «подкрутить» ее под любые параметры.

Покупая Пионер, учитывайте, что калибровке поддаются только автомагнитолы, начиная с модели 3100 и выше. Магнитолы с названиями, начинающимися на 1 и 2 – это низший ценовой сегмент, «эконом». За небольшие деньги вы получите пустую оболочку с фирменным логотипом Pioneer, способную работать только в диапазонах, предустановленных производителям. Зато такие магнитолы не придется настраивать.

Для настройки автомагнитолы Пионер пройдите следующие шаги:

  1. Выставьте громкость по крайней мере до 30, чтобы слышать частоты, на которых хрипит звук.
  2. Выйдите в меню настроек, затем – в Аудио. Переходите к FADER\BALANSE. Заводская установка – 0 по обоим параметрам. Поставьте FADER на +15.
  3. Вернитесь в Аудио. Найдите настройку HIGH PASS FILTER и нажмите на нее, чтобы получить надпись HPF OFF. Это заводская настройка. Смените значение до 50, выйдите из меню настроек и проверьте звучание. Если все еще слышны искажения, возвращайтесь к HIGH PASS FILTER и поднимайте значение, пока не получите приятный звук. Если у вас маленькая акустика (13 см), то оптимальным значением будет 110-115. Для 16 см хватит 80.
  4. Отключите магнитолу. Теперь зажмите кнопку включения и не отпускайте, пока не загорится дисплей. Вы перешли в предварительные настройки Pioneer. Как должен выглядеть этот режим, можно посмотреть на фото.
  5. Найдите параметр SW Control. Переключитесь на значение REAR SP SW. Вы включили возможность настройки задней акустики.
  6. Включите Pioneer в нормальном режиме. Переходите в настройки аудио, затем откройте SW SETTING1. Выбирайте поочередно параметры NORMAL и REV и оставьте тот, который дает лучшее звучание. В автомобилях Mazda лучше звучит режим реверса, но в машинах других марок нормальный режим может давать оптимальный результат.
  7. Выходите обратно в Аудио и ищите параметр SW SETTING2. Подавляющее большинство динамиков современной автоакустики имеет овальную или близкую к овальной форму. Для них подойдет диапазон 50 HZ. Такая настройка позволяет подчеркнуть басы и придать им мягкость. Если результат вас не устраивает, вы можете поэкспериментировать с настройкой.
  8. Возвращайтесь в Аудио и переходите к параметру LOUDNESS. Он контролирует уровни частот на минимальной громкости

После этих операций ваш Пионер будет полностью подготовлен к воспроизведению музыки в любом стиле. Настройка звука магнитолы Pioneer может быть произведена и на более тонком уровне. Но разница в дополнительных параметрах будет интересна только меломанам, различающим тончайшие нюансы звука.

Настройка магнитолы JVC

JVC – это «промежуточная» марка, проходное звено между топовыми Sony и Пионерами с их сложными настройками и Mystery, любимыми в народе за то, что настраивать там нечего. С одной стороны, они выдают качественный, глубокий звук. С другой стороны, они не менее дружелюбны к пользователю, чем вышеупомянутая Mistery.

Начать пользоваться JVC очень просто. Нужно определиться, нужна ли вам магнитола с индивидуальными настройками. Аппаратная часть JVC выполнена достойно, поэтому в большинстве случаев потребности в глубокой калибровке нет. Выберите функцию «Easy» и укажите размер ваших динамиков. Умная техника сама подберет нужные параметры.

Если же вы все-таки решили настраивать магнитолу самостоятельно, то начните с этих опций:

  1. DSP. Выбор схемы строения акустическому полю. Позволяет скорректировать слышимость аудио, сделав звук доступным для всех пассажиров в салоне.
  2. EQ. Эквалайзер в пять полос. Можно настроить звук по вкусу или выбрать одну из «умных» установок для различных музыкальных жанров.
  3. Digital Track Expander. Звук сжатых треков может иметь низкое качество. Этот параметр позволяет «подтянуть» их, придав композициям объемное звучание.

Настройка звука магнитолы JVC инициируется системой автоматически уже с первого включения. Это преимущество JVC, которого лишены, как ни странно, не только простенькие Mistery, но и продвинутые Sony. На автомате будет выстроено донесение звуковой волны. Система редко ошибается, поэтому не стоит самостоятельно пытаться корректировать эти параметры, если вы только не относитесь к тем, кто ценит «домашний» звук (и знает, что крутить, чтобы на него выйти).

Звук в магнитолах других производителей

Если вы хотите узнать, как хорошо может звучать магнитола Sony или Alpine, то смотрите на цену. Самые дешевые модели будут иметь так же мало настроек, как Mistery или Пионеры низшей ценовой категории. У Alpine таких моделей немного, поэтому ошибиться сложно. Настраивая качественную магнитолу, ориентируйтесь на следующие параметры:

  • Высокочастотный фильтр. Чем выше показатель, тем выше играет магнитола.
  • SW. Включите сабвуфер и выберите режим его работы.
  • Эквалайзер. Переход к настройкам часто обозначается как eq-mode. Настраивайте каждую частоту на свой вкус или выберите одно из автозначений.
  • Настройка сцены через T.Corp. Во многих топовых моделях существуют предустановленные значения на выбор.

Если же у вас Mystery, то магнитола будет готова к работе сразу же после подключения. Настройка звука магнитолы Mystery MMD 3011C v2n10, одной из самых популярных моделей у данного производителя, сводится к выбору звукового режима («поп», «рок» и т.д.). Mystery постарались максимально упростить жизнь своих клиентов. Вы можете покопаться в простеньком эквалайзере, поиграть с басами, но в конечном итоге звучание особенно не изменится.

1avtozvuk.ru

Отправить ответ

avatar
  Подписаться
Уведомление о
