Значок прикуривателя на предохранителе: Какой предохранитель отвечает за прикуриватель в авто

Содержание

Где находится предохранитель прикуривателя: замена, как найти

Все современные авто оснащены данным устройством. Пользуются им даже некурящие владельцы машин. Гнездо прикуривателя применяется для подключения дополнительных устройств, т.е. как 12-вольтовая розетка. В разъем устанавливают:

  • зарядное устройство для мобильных телефонов, планшетов, ноутбука;
  • дополнительный вентилятор;
  • электрический компрессор для подкачки шин;
  • GPS-навигатор;
  • видеорегистратор.

Выход прикуривателя из строя чреват неудобствами эксплуатации. Часто причина поломки – защитный элемент. О том, почему перегорает предохранитель на прикуриватель, как его заменить и выяснить, где он стоит, где расположен монтажный блок, можно узнать в статье.

Содержание

  1. Предохранитель на прикуриватель
  2. Почему перегорает предохранитель?
  3. Замена предохранителя прикуривателя
  4. Видео помощь по поиску нужного предохранителя
  5. Другие причины поломки
  6. Какой предохранитель идёт на прикуриватель
  7. Почему после замены предохранителя прикуриватель не работает

Предохранитель на прикуриватель

Защитные элементы автомобиля бывают разной конструкции.

  1. Цилиндрические. Вышедшие из эксплуатации машины времен Советского Союза комплектовались предохранителями, которые так называются. Номинал изделия гравируется на тонкой металлической перемычке.
  2. Ленточные предохранители. Представляют собой металлическую пластину с отверстиями для болтов на концах. Неудобство – сложная схема установки, когда необходимо закручивать каждый отдельный элемент.
  3. Термические предохранители. Многоразовые элементы, которые работают по принципу автоматического выключателя, расположенного в бытовой сети. По превышению силы тока оно попросту отщелкивается. Для того чтобы восстановить работоспособность сети, следует нажать соответствующую кнопку.
  4. Ножевые (см. фото). Самые распространенные предохранители на прикуриватель, устанавливаемые на многие российские модели ВАЗ и иномарки (Фокус, Королла и т. д.). Такие элементы используются в подавляющем большинстве авто.

Есть несколько стандартов размеров ножевых автомобильных предохранителей:

  • мини – ширина 16 мм;
  • миди – 19 мм;
  • макси – 34 мм.
ЦветСколько ампер
Черный1
Темно-серый2
Сиреневый3
Розовый4
Кремовый5
Коричневый7,5
Красный10
Светло-синий15
Желтый20
Белый25
Зеленый		30
Фиолетовый35
Оранжевый40
Алый50
Синий60
Темно-коричневый70
Лимонный80
Темно-сиреневый100

Почему перегорает предохранитель?

Защитный элемент может выходить из строя по разным причинам. Самые распространенные.

  1. Перенапряжение сети. При подключении одного или нескольких мощных приборов в разъем прикуривателя, сила тока данного участка цепи превышает предельно допустимые значения. Для защиты проводов от выгорания и возникновения пожара предохранитель прикуривателя попросту перегорает. Максимальная мощность подключаемых приборов не должна превышать значение, рассчитанное по формуле P=I*U. Здесь I — номинал, а U – напряжение сети (12 вольт). Номинал предохранителя, какой отвечает за прикуриватель, как правило, от 10 до 25 ампер. Это значит, что суммарная мощность приборов колеблется между отметками 120-300 ватт.
  2. Короткое замыкание. Из-за оголившихся проводов, плохого контакта в прикуривателе или прочих причин, в сети возникает «коротыш». Из-за этого защитный элемент перегорает. Если после замены предохранителя новым снова произошла аналогичная поломка, то стоит проверить кабели на предмет короткого замыкания.

Замена предохранителя прикуривателя

Перед ремонтом следует убедиться в причине поломки. Предохранитель, отвечающий за прикуриватель, является защитным элементом для других приборов. На приоре он ответственен за вентилятор отопителя. В других моделях ВАЗ – подсветка перчаточного ящика или габариты. Если из строя вышли еще какие-то устройства, нужно заменить защиту.

Поменять предохранитель прикуривателя просто – достаточно добраться до монтажного блока. В каждом авто он расположен по-разному, как правило, его место в салоне, за декоративными панелями, справа или слева от рулевой колонки.

  1. Выключаем двигатель, открываем капот, снимаем минусовую клемму с аккумулятора. Это разомкнет цепь и исключит короткое замыкание.
  2. Снимаем облицовочную панель, получая доступ к монтажному блоку с предохранителями и дополнительными реле.

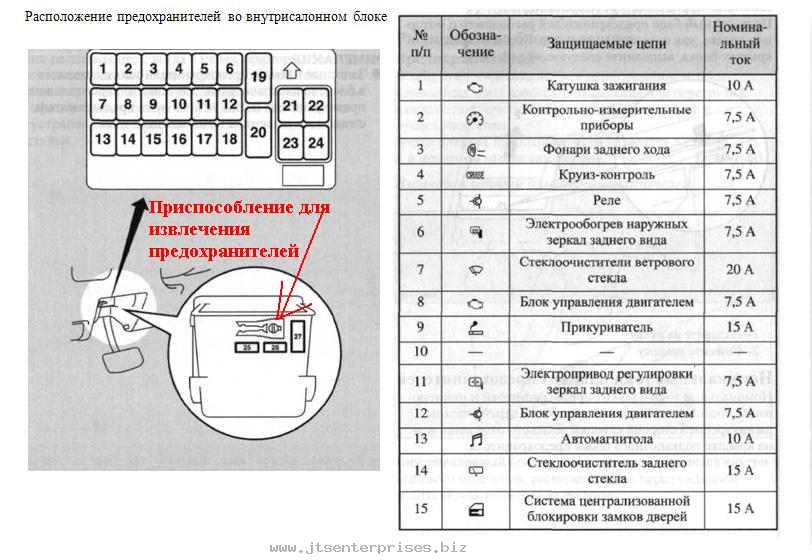

  3. Сзади крышки расположена схема. Выясняем, какой предохранитель идет непосредственно на прикуриватель.
  4. Вытягиваем его при помощи пинцета, также расположенного монтажном блоке. Если его нет, можно использовать небольшие плоскогубцы.
  5. Проводим замену, устанавливая новый предохранитель в монтажном блоке.
  6. Подсоединяем минусовой контакт, включаем зажигание и проверяем работоспособность прибора.
  7. Закрываем монтажный блок, устанавливаем обратно декоративные панели.

Видео помощь по поиску нужного предохранителя

МодельРасположение блокаНомер предохранителя
КалинаМонтажный блок слева от рулевой колонки, за панелью управления головным светом.F20 (15A)
ПриораБлок слева снизу. Расположен у левой ноги водителя. Для доступа к блоку необходимо повернуть три фиксатора 90 градусов.F13 (15A)
НиваБлок за декоративной крышкой. Расположен возле двери водителя. Для доступа к блоку откручиваем два шурупа, а затем сдвигаем крышку вверх.F6 (15A)
ФокусБлок под вещевым ящиком. Необходимо потянуть вниз два фиксатора и снять защитный кожух.F38 (20A)
КороллаБлок за декоративной накладкой, под приборной панелью.F23 (15A)

Другие причины поломки прикуривателя

Помимо перегоревшего предохранителя есть иные факторы. Распространенные.

  1. Перегоревшая спираль нагрева. Внутри металлического патрона прикуривателя находится нихромовая спираль, подвергающаяся термическому воздействию. В силу возраста она перегорает. Поломка исправляется покупкой и установкой новой детали.
  2. Плохие контакты. С возрастом на них образуется налет или ржавчина. Из-за этого цепь остается разомкнутой. Ремонт осуществляется при помощи надфиля. После разборки прибора необходимо зачистить все контактные места, избавив их от следов налета или ржавчины.
  3. Короткое замыкание. Нарушенная целостность проводов прикуривателя, заломы или отпавшие пайки, обгоревшая изоляция, могут привести к короткому замыканию и выходу из строя.
    Все кабели следует осмотреть на предмет внешних повреждений, использовать мультитестер для того, чтобы прозвонить провода.
  4. Перегоревшая лампочка подсветки прикуривателя. Вокруг гнезда установлен светофильтр для удобства поиска в темное время суток. Лампа внутри может с возрастом перегореть. В этом случае необходимо разобрать устройство и заменить лампочку новой.

Какой предохранитель идёт на прикуриватель?

Намеком, что перегорел именно защитный элемент, будет выход из строя ряда смежных приборов. Предохранитель прикуривателя на многих моделях отвечает также за сигнал, габаритный свет или вентилятор отопителя. Если вышли из строя несколько устройств, то надо менять защитный элемент.

Определить, какой именно предохранитель отвечает за прикуриватель, поможет руководство по эксплуатации или задняя крышка монтажного блока. Здесь нанесены пиктограммы, а также номинал элемента. Важно купить и установить предохранитель, рассчитанный на указанную силу тока. В противном случае велик риск возникновения короткого замыкания, оплавление изоляции проводов, а также пожара.

Почему после замены предохранителя прикуриватель не работает?

Если защитный элемент исправен, но устройство не функционирует, то следует смотреть на другие аспекты. Первоначально необходимо проверить надежность фиксации прикуривателя в гнезде, а также наличие окислов на контактах. Их следует подогнуть и зачистить.

Важно проверить исправность и целостность проводов прикуривателя. Схема подключения реализована следующим образом. На прикуриватель приходят три провода.

  1. Красный. Постоянный плюсовой. Подключен через предохранитель непосредственно к аккумуляторной батарее.
  2. Желтый. Постоянный плюсовой. Отвечает за лампочку подсветки прибора.
  3. Черный. Минусовой, приходящий на корпус изделия. Второй конец – масса, идущая к кузову автомобиля.

При помощи тестера следует проверить целостность всех проводов.

Другие причины:

  1. Перегоревшая спираль. Такая неисправность диагностируется невооруженным глазом. Исправляется заменой устройства.
  2. Короткое замыкание. Измерьте вольтаж аккумулятора при выключенном зажигании. Включите его и померяйте снова. Если есть просадка больше чем 0,5 вольт, то следует искать пробой при помощи мультитестера.

Новинки авто > Прикуриватель >

Обозначение предохранителей и реле на схемах

ДругиеКомментарии: 1

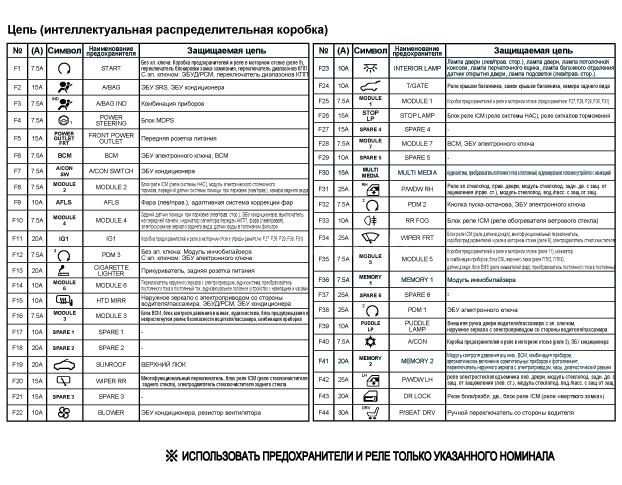

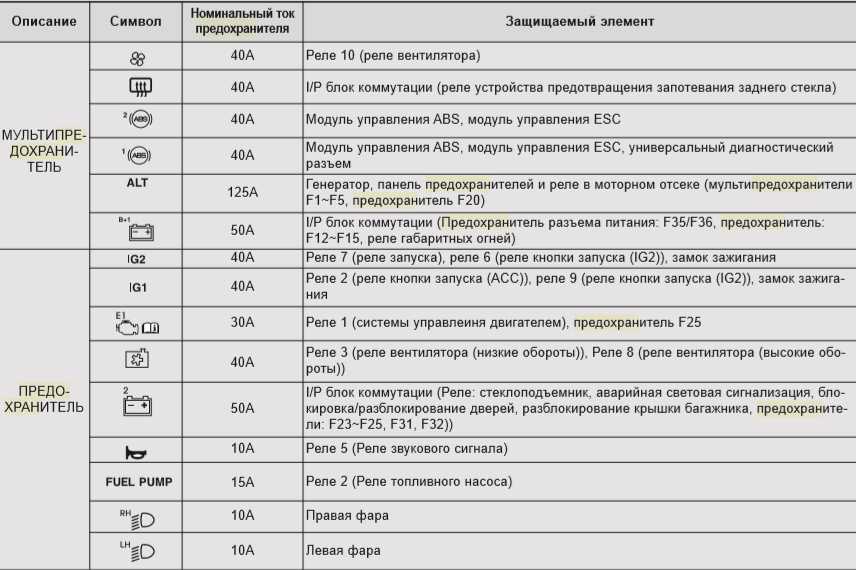

Во многих автомобилях на крышках блоков предохранителей и реле представлено их описание и зачастую на английском языке. Для тех у кого это вызывает трудности, мы подготовили подробную расшифровку обозначений (перевод на русский язык). В первой таблице наиболее часто встречающиеся, а далее более подробный список.

Пример схемы

Таблица с обозначением

A/CКондиционер
ABSABS
FLTГенератор
ALT-SГенератор
FVПереключатель двигателя
DEFОбогрев окон
DOMEОсвещение салона
DOOR, ROOMДверь
ECUКонтрольный (управляющий) модуль двигателя
EDUКонтроль впрыска
EFIСистема электронного контроля впрыска в а/м TOYOTA
ENG MAINГлавный двигатель
FANВентилятор
FOGПротивотуманка
FrПередний
R-TAILЗадние фонари
GAUGEПриборная доска, спидометр
HAZARDАварийные сигналы
HAZ-TRNАварийные — повороты.
HEADПередние фары
HEAD-LHПередние фары левые
HEAD-RHПередние фары правые
HORNЗвуковой сигнал
HTRОбогреватель
I/UPХолостой ход
IGЗажигание
IGNЗажигание
MAINГлавный
P/WРадио
POWERПитание
RADРадио
RrЗадний
SIGПрикуривать
SPAREЗапасной
STСтартер
STOPСтоп — сигнал
TAILФонари / Габариты
TURNПоворотники
WASHСтеклоомыватель
WIPСтеклоочиститель
WIPERСтеклоочиститель

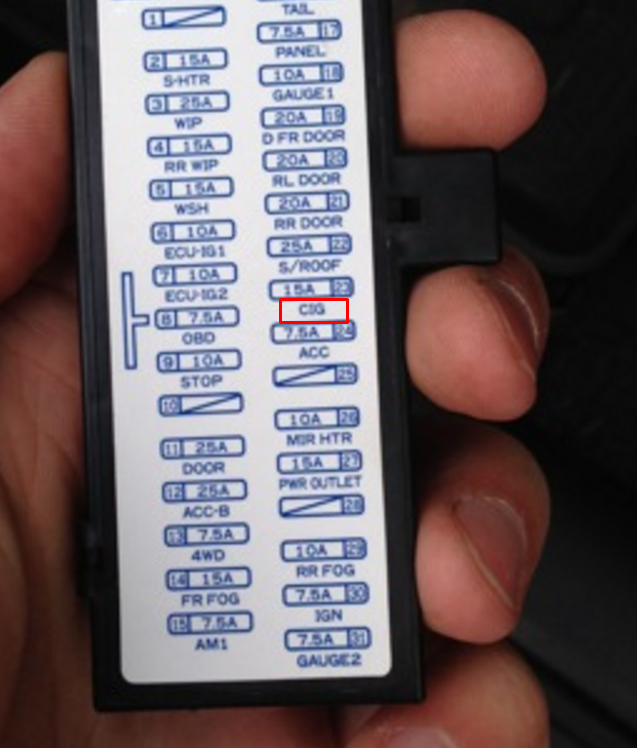

Предохранитель прикуривателя обычно обозначается как C-LIGHT, CIGARE, POWER OUTLET.

полное описание

4F (4 floor manual transmission) – 4-ступенчатая МКПП
4А/Т – 4-скоростная АКПП
5F (5 floor manual transmission) – 5-ступенчатая МКПП
ABS – anti-lock braking system – антиблокировочная система тормозов
AC (A/C) – air conditioner – кондиционер
ACL (air cleaner) – воздухоочиститель
ANT (antenna) – антенна
AR (air bag) – воздушная подушка безопасности
AT – automatic transmission – АКПП
AW (A/W) – alloy wheels – литые диски
CD – compact disk player – проигрыватель компакт-дисков
CL (C/L) – central locking – центральный замок
CS – cassette stereo – магнитола
D – diesel – дизель
DM (door mirror) – зеркало на двери
DR – door – дверь (например, 5DR – пятидверный автомобиль, 3DR – трехдверный автомобиль)
EW (E/W) – electric windows – электрические стеклоподъемники
F5 (floor manual 5 speed) – 5-ступенчатая МКПП
FL – fuel – топливо
FL (F/L) – fog lamps – противотуманные фары
FS (F/S) – front spoiler – передний спойлер
G – gasoline – бензин
GG (G/G) – grille guard – дуга
H/B – hatch back – хэтчбэк
KE (K/E) – keyless entry – открытие дверей без ключей
LB – log book – технический паспорт (сервисная книжка)
MT – manual transmission – МКПП
P/U – pick up – пикап
PM (P/M) – power mirror – электрорегулировка зеркал
PPS (progressive power steering) – система управления усилия на руле
PS (P/S) – power steering – гидроусилитель руля
PW (P/W) – power window – электрические стеклоподъемники
RC (R/C) – radio/cassette – магнитола
RS (R/S) – rear spoiler – задний спойлер
RW (R/W) – rear wiper – задний стеклоочиститель, “метла”
S/D – sedan – седан
S/H – seat heater – подогрев сидений
S/P – sports – спортивный автомобиль
SKR – skylite roof – “стеклянная” крыша (много люков, “аквариум”)
SR (S/R) – sun roof – люк
SS (S/S) – side spoiler – боковой спойлер
ST – stereo – стерео
STR – stereo cassette player & radio – магнитола
T/R = truck – грузовик
TM (T/M) – transmission – трансмиссия
TR – transmission – трансмиссия
W/G = wagon – универсал
WS (wheel steer) – управляемые колеса
YR – year – год

А – ampere(s) – ампер
ABS – антиблокировочная система тормозов
А/С (air conditioner) – воздушный кондиционер
АСС – положение замка зажигания (включен стеклоочиститель, радио, прикуриватель)
АСС (accessary) – добавочное питание
ACCEL (accelerator) – педаль газа
ACL (air cleaner) – воздухоочиститель
ADJ –ADJUST – регулировка
A/F (air fuel ratio) – состав топливно-воздушной смеси
AIR FLOW METER – датчик расхода воздуха
ALB – антиблокировочная система
ALT (alternator) – генератор
ALT (altitude) – высота
AM 1 – питание первой группы контактов замка зажигания
AM 2 – питание второй группы контактов замка зажигания
АМР – см. А
ANT (antenna) – антенна
APS – режим перемотки “автопоиск паузы” в магнитофоне
ASM (assembly) – сборка
А/Т – автоматическая трансмиссия
ATDC – после верхней мертвой точки
ATF (automatic transmission fluid) – жидкость для автоматической трансмиссии
ALTO (automatic) – автоматический
В (battery)- батарея
BACK UP – задний ход
BAND – диапазон (у радиоприемника)
BARO (barometric pressure) – атмосферное давление
ВАТ – см. В
BEAM – дальний свет
BELT – ремень
BLOWER MOTOR – мотор отопителя салона (он же -кондиционера)
BOOST – величина вакуума во впускном коллекторе
BRAKE – тормоз
BREAKER – тепловой размыкатель (предохранитель многократного действия)
BTDS – до верхней мертвой точки
С – см. CONTROL
САС (charge air coder) – охладитель всасываемого воздуха
CAM-CAMSHAFT – распределительный вал
СС – кубический сантиметр
CDS FAN (condenser fan motor) – мотор вентилятора, охлаждение конденсора (радиатора кондиционера)
CHECK – проверка
CHECK CONNECTOR – проверочный разъем
CHG – CHARGE – зарядка
CHOKE – воздушная заслонка
CI – центральный впрыск
CIG FUSE – предохранитель прикуривателя
СКР (crankshaft position) – положение коленчатого вала
СМН (cold mixture heater) – нагреватель топливной смеси
СМР (camshaft position) – положение распредвала
СО (carbon monoxide) – окись углерода
COLD – холод
CONTROL – управление
CRANK (crankshaft) – коленчатый вал
D – DRIVE – движение
DEF (defogger) – размораживатель , подогрев заднего (переднего) стекла
DI (distributor ignition) – распределить зажигания
DITRIBUTOR – трамблер
DOHC (double overhead camshaft) – двойной распредвал в головке блока
DOME – панель приборов, салон
DOOR CONTROL – управление дверью
DOWN – вниз
DTS (diagnostic trouble code) – коды самодиагностики
DTM (diagnostic tast mode) – режим диагностики
E – END – конец (топлива)
Е – EARTH – “земля” (корпус)
EAI – подача воздуха в выпускную систему
ЕВСМ (electronic brake control module) – электронный блок управления тормозами
ЕСС ( emission control computer) – блок управления выбросами (испарениями) двигателя
ECI – электронный центральный впрыск (тоже CI)
ЕСМ (engine control module) – см. circulation) – возврат выхлопных газов
ENG – ENGINE – двигатель
EPS – электронное управление амортизаторами
EST-S – см. ЕСТ
EVAP (evaporative) – система отсоса паров (из бензобака)
F (front)- перед
F (full) – полный (уровень топлива)
F (или FF). FORWARD – вперед
FAST – быстро
FAN MOTOR – мотор вентилятора
FAN I/UP RELAY – реле повышения оборотов холостого хода при включении вентилятора
FC (FCUT) – FUEL CUT – отсечка топлива
FL (fusible link) – предохранительная вставка
FLUID – жидкость
FOG LIGHTS – противотуманные фары
FP – см. FUEL PAMP
FREE – свободно
FUEL – топливо
FUEL PAMP – топливный насос
FUSE – предохранитель
FUSIBLE LINK – предохранительная линия
FWD (front wheel drive) – передний привод
GAUGE – датчик
GLOG PLUG – свеча накаливания
Н (hard) – жестко (режим подвески)
Н (hocr) – час
Н или Hi (high) – высокие (обороты), высокая (передача, температура)
НАС (high altitude compensation) – система компенсации атмосферного давления
HAI (hot air system) – система подачи горячего воздуха во впускной коллектор (при работе двигателя на сильном морозе)
HAZ (hazard) – аварийная сигнализация
HEAD LN – левая фара
HEAD RH – правая фара
HEAD RH LWR – правая фара ближнего света
HEAD RH UPR – правая фара дальнего света
HORN – сигнал
НОТ – горячий
HTR (heater) – нагреватель
IAC (idle air control) – управление воздухом в режиме холостого хода
IDL (idle) – холостой ход
IDL/UP – см. I/UP
IG (IGN) – igniter – коммутатор
IG (IGN) – ignition – зажигание
IGNITION COIL – катушка зажигания
НА – ignition integral assemble – интегральная сборка зажигания
INJECTOR – инжектор
INT – interval – интервал
I/UP – idle up – увеличение оборотов холостого хода
L (low) – низкие (обороты), низкая (передача, температура)
L (left) – левое (зеркало, положение)
LEVEL – уровень
LF (left front) – левый передний
LH (left hand) – левая рука
LO – см. L
LOCK – блокировка
LR (left rear) – левый задний
LS (left side) – левый боковой
М (medium) – середина
М (memory) – память
М (minute) – минута
М см. MANU
MAP (mass air flow) – измеритель объема воздуха
MAIN RELAY – главное реле
MAN – см. MANU
MANU – ручное (управление, регулировка)
МС (mixture control) – управление составом смеси
MIL (malfunction indicator lamp) – лампа неисправности (“check”)
MIRROR – зеркало заднего вида
MODE – выбор режима
MPI – многоточечный впрыск
М/Т – механическая трансмиссия
N – neutral – нейтральное (положение)
N – normal – нормальное (состояние)
O/D – over drive – повышенная передача
2 WAY 0/D – автоматическое отключение повышенной передачи
ОНС – (overhead camshaft) – распредвал в головке блока цилиндров
OFF – выключено
OIL – масло
ON – включено
OX SENSOR – датчик кислорода
Р – PARKING – стоянка
РСВ (POWER CB) – power control block – силовой блок управления (обычно блок управления дверьми, стеклами)
PCV (positive crancase ventilation) – система вентиляции картера
PPS (progressive power steering) – система управления усилия на руле
PRE HEATING TIMER – реле времени предварительного нагрева (обычно свечей накаливания)
PUMP – насос
PULL – потянуть
PUSH – нажать
PWR (power) – мощностной режим
QUICK – быстро
R (return) – возвращение, назад
R (right) – правое (зеркало, положение)
RDI FAN (radiator fan motor) – мотор вентилятора радиатора охлаждения двигателя
REAR DOOR – задняя дверь
REAR WASHER MOTOR – мотор заднего отмывателя стекла
REAR WINDOW DEFOGGER – обогреватель заднего стекла
RELAY – реле
RESET – установка
REV (reversal) – изменение направления
RICH – богатая (смесь)
R. P.M. – обороты в минуту
RR – REAR – задний (например, RRDEF – задний размораживатель)
RTR MOTOR – retract motor – мотор открытия-закрытия фар S (soft) – мягкий
SAE (Society of Automotive Engineers) – общество автомобильных инженеров
SEAT HTR – seat heater – подогрев сидений
SEEK – поиск
SELECT – выбор (режима)
SENSOR – датчик
SET – установка
SLOW – медленно
SOHC (single overhead camshaft) – один распредвал в головке блока
SPD – SPEED – скорость
SPORT (S) – спортивный (режим)
ST – STARTER – стартер
SUN ROOF – люк в крыше автомобиля
S/W (switch) – выключатель
TAIL – габаритные (огни)
ТВ (throttle body) – блок дроссельной заслонки
TEMS (Toyota electronic modolated suspension) – см. EPS
TDS (top dead center) – верхняя мертвая точка
TEMP (temperature) – температура
THROTTLE POSITION SENSOR – датчик положения дроссельной заслонки
THA – temperature heat air – температура воздуха
TGH – температура выхлопных газов
THW – temperature heat water – температура воды (“Тосола”)
TRN – TURN – поворот
TURN RELAY – реле поворотов
UP – вверх
VACUUM SENSOR – датчик вакуума
VALVE – клапан
VSV (vacum solenoid valve)- электромагнитный клапан на вакуумной магистрали
WARMER – нагреватель
W (warning) – предупреждение
WASHER – омыватель
WATER – вода
WD (wheel drive) – ведущие колеса
WIPER – стеклоочиститель
WINDOW стекло
WS (wheel steer) – управляемые колеса
4WD (four wheel drive) – полный привод
4А/Т – четырехскоростная автоматическая коробка передач

Не наши что что искали? Пишите в комментарии.

Какой предохранитель отвечает за прикуриватель: описание, фото и видео

16.06.2022
