Загорелась лампочка аккумулятора: причины, диагностика и ремонт

Приборная панель современного автомобиля имеет большое количество различных значков и обозначений. При этом значки на панели приборов с учетом их расшифровки зачастую принято делить на три группы: информационные, предупреждающие и аварийные.

Если говорить о распространенных неполадках, автовладельцы часто сталкиваются с ситуацией, когда горит значок аккумулятора на панели приборов. Как правило, если загорелась лампа аккумулятора, это может указывать на неисправности АКБ или генератора, а также бортовой сети.

Неисправным может оказаться и сам датчик, отвечающий за то, что на панели приборов горит аккумулятор при возникновении определенных сбоев и поломок.  Далее мы рассмотрим, по каким причинам горит «чек» аккумулятора, а также что нужно проверить в рамках поиска той или иной неисправности.

Читайте в этой статье

Загорается лампочка аккумулятора: почему горит лампа АКБ на панели

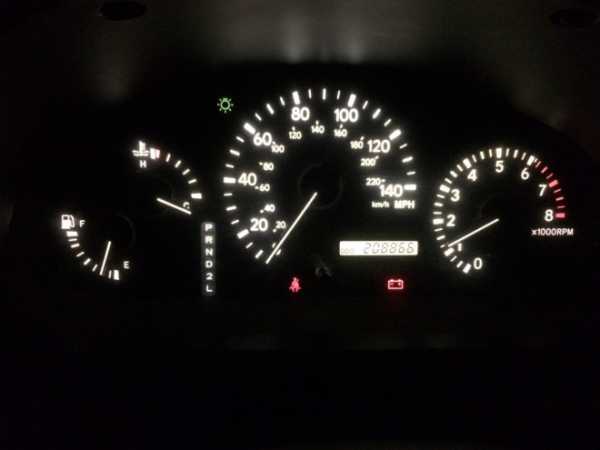

Начнем с того, что каждый водитель во время запуска двигателя обращал внимание на красный значок аккумулятора, появляющийся при повороте ключа в замке зажигания. При этом горит индикатор аккумулятора до того момента, пока двигатель не заведется. Другими словами, в норме значок АКБ тухнет после запуска ДВС.

Так вот, когда двигатель не запущен и включается зажигание, происходит самодиагностика всех систем автомобиля перед запуском. После такой проверки некоторые индикаторы  спустя небольшой промежуток времени гаснут, другие погаснут после запуска мотора. То же самое происходит и с АКБ. Если с аккумулятором все в норме, при работающем моторе на него идет зарядка, тогда лампа аккумулятора горит небольшое количество времени (несколько секунд) и затем гаснет.

Другими словами, схема такова, что после включения зажигания напряжение через предохранитель подается на контрольную лампу аккумулятора (лампа заряда АКБ) на панели приборов.

Затем напряжение проходит через диоды, реле-регулятор, щетки, контактное кольцо и обмотку. После запуска мотора напряжение на выводах лампочки аккумулятора выравнивается, лампочка гаснет. Параллельно идет зарядка АКБ. Если же горит аккумулятор на панели постоянно или происходит периодическое загорание такого значка, тогда это указывает на неисправности.

Итак, чтобы понять,  почему горит лампочка аккумулятора, нужно разобрать причины, по которым может загореться лампа АКБ. Сразу отметим, данный индикатор контролирует связку аккумулятора и генератора. Давайте разбираться.

Горит лампочка зарядки аккумулятора: возможные причины неисправности

Как известно, аккумулятор автомобиля тесно связан с генератором. Для запуска мотора электричество от АКБ подается на стартер, однако после того, как ДВС начинает работать, ток вырабатывает генератор, который крутится от работающего двигателя.

В этом случае АКБ находится в режиме подзарядки от генератора. При этом если обороты двигателя повышаются, то растет и напряжение, которое выдает генератор. Чтобы не допустить перезарядки АКБ или подачи слишком высокого напряжения, на генераторе стоит реле-регулятор.

Основная задача  устройства сводится к тому, чтобы ток от генератора на АКБ всегда был оптимальным, то есть напряжение не зависит от оборотов мотора. Так удается постоянно получать и поддерживать  необходимое напряжение.

Так вот, лампочка аккумулятора чаще всего загорается  тогда, когда на АКБ не идет зарядка от генератора. Получается, водитель завел машину от аккумулятора, двигатель начал работать, однако значок аккумулятора горит (лампа аккумулятора не гаснет).

Как правило, в списке частых поломок можно выделить:

  • неполадки реле-регулятора;
  • выход из строя диодного моста;
  • ремень генератора оборван, плохо натянут или проскальзывает;
  • сильные люфты подшипников генератора и подклинивание;
  • перегорание предохранителей;
  • плохие контакты на клеммах аккумулятора, на выходе генератора, на проводе массы;
  • обрыв цепи генератора;
  • износ щеток генератора или щеткодержателей;
  • возможны проблемы с выключателем зажигания;

Что делать если горит лампа аккумулятора или лампа не горит, но зарядки нет: диагностика

В ситуации, когда горит лампочка аккумулятора на работающем двигателе, нужно проверить напряжение на клеммах АКБ мультиметром. Сделать это можно быстро, а само напряжение в норме должно быть 13.5-14.3V. В случае, когда зарядки нет, напряжение будет около 12V.

Чтобы проверить  состояние  зарядки более детально, нужно заготовить пару отверток (плоскую и крестовую), контрольную лампу на 12V, мультиметр, нож и плоскогубцы, а также мелкую наждачку. Теперь рассмотрим основные неполадки, когда загорается лампочка аккумулятора.

  • Первое, зарядка от генератора идет, тестер на клеммах АКБ показывает напряжение 12В, а сама батарея разряжена. В такой ситуации потребуется зачистка клемм, а также проводов. После зачистки  снова промеряется напряжение на АКБ.

Если зачистка не дает результата, тогда нужно проверить напряжение на клемме генератора (один щуп мультиметра подсоедините к клемме генератора, а второй на массу). Если напряжение окажется выше, чем на клеммах АКБ, потребуется зачистить клеммы генератора.  Также может потребоваться полностью заменить провод от генератора на аккумулятор.

  • Второе, аккумулятор разрядился, при этом напряжение на АКБ составляет 14V, однако под нагрузкой просаживается. В этом случае причиной может быть плохое натяжение ремня генератора, проблемы со шкивом, выход из строя или износ подшипников генератора.

Также нужно проверять диодный мост и обмотку статора, так как пробой одного диода может привести к тому, что зарядка недостаточна. Чтобы это поверить, зажигание нужно выключить, затем проверить генератор, его диоды и другие элементы мультиметром. Параллельно проверяются и щетки генератора (если их длина меньше 5 мм., щетки генератора нужно менять).

Еще одна ситуация, когда зарядка на батарею не поступает, может быть связана с тем, что перегорел предохранитель. Обычно это предохранитель Ф10 с номиналом 10 А.  В ряде случаев его замена может решить проблему. Также неполадка может быть в замке зажигания или реле. Для определения требуется прозвон мультиметром.

  • Отметим, что бывает и так, когда после поворота ключа в замке зарядки нет, но приборы работают. Для проверки нужно снять провод с клеммы генератора, после чего подключить его на минус или на кузов. Если контрольная лампа загорелась, тогда вышла из строя обмотка возбуждения генератора.

Часто виновником может оказаться плохой контакт в разъеме на саму лампу АКБ. Чтобы исключить данную неполадку, нужно зачищать все контакты и разъемы. Если проблема в лампочке (горит не ярко, с перебоями или не горит), тогда внимание следует обращать на другие значки. Если индикаторы горят тускло, тогда проблема не в лампе. Если же остальные индикаторы светятся ярко, тогда сама лампочка АКБ или ее контакты могут быть неисправны.

Кстати, может оказаться, что после включения зажигания горит лампа АКБ, далее не гаснет или моргает после запуска ДВС. Значок аккумулятора на панели показывает, что зарядка или прерывистая, или не идет. Часто причиной является плохой контакт провода с соответствующим разъемом, который выполнен на самой приборной панели.

Если все перечисленные выше проверки не дали результатов,  тогда нужно переходить к тому, как проверить реле-регулятор. Чтобы это сделать, подается напряжение на контакты. Также проверяется напряжение на щетках. В случае, когда напряжение 12V, реле работает нормально. Если же нет, тогда потребуется его замена.

Подведем итоги

Как видно, существует много причин, по которым возникают проблемы с зарядкой АКБ. При этом часто значок АКБ  на панели может гореть постоянно, моргать или же наоборот, не загораться. Чтобы обнаружить причину необходимо проверять отдельные элементы пошагово так, как это было рассмотрено выше.

Напоследок отметим, что сначала нужно проверить состояние самой АКБ, батарея должна быть полностью исправна. Параллельно следует выяснить, нет  ли проблем с электрооборудованием в авто, в результате чего может наступать быстрый разряд аккумулятора во время простоя.

Если аккумулятор в норме, нет других скрытых причин для его разряда, тогда  часто виновником становится генератор, реле – регулятор  или плохой контакт. При этом после проведения квалифицированной диагностики удается  определить, локализовать и качественно устранить неисправность.

Читайте также

krutimotor.ru

Почему горит значок аккумулятора на панели авто

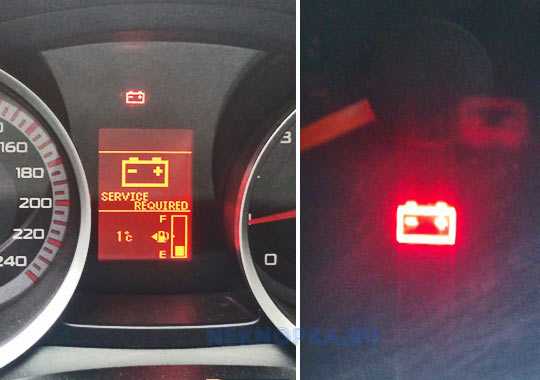

Современные авто имеют на приборной панели значок-индикатор аккумулятора, который загорается в момент запуска и затем гаснет при исправности всей цепи генератора и АКБ.

У водителей случается несколько вариаций проблем с этим индикатором:

  1. Лампочка не гаснет после запуска двигателя и постоянно горит индикатор аккумулятора.
  2. Во время движения индикация АКБ, то загорается, то гаснет. В последствии может начать светиться постоянно.

Причин для свечения индикатора аккумулятора существует достаточно много, для выявления точного диагноза потребуется действовать путем перебора.

Горит индикатор аккумулятора — причины и действия


Если лампочка загорелась в процессе движения авто:

  • Износились щетки генератора

В процессе эксплуатации машины щетки постоянно вовлечены в процесс выработки электричества и заряжают аккумулятор.

В среднем срок жизни этих элементов 50 тыс.км пробега (плюс — минус 5 тысяч километров).

Проверьте состояние щеток и не «зависли» ли они. Если состояние неудовлетворительное проведите замену.

⦁ Ослаб ремень генератора, появились трещины, разрывы

Если ремень только заменен — причиной, что индикатор аккумулятора не гаснет, может служить его слабое натяжение. Дайте полную нагрузку на электрику — если появится свист, нужно еще подзатянуть ремень.

Если же по срокам пора менять деталь, то горящий индикатор АКБ в салоне может указывать на слабую зарядку именно по этой причине. Чтобы датчик погас, замените ремень ГРМ и лампочка аккумулятора погаснет.

После включения зажигания:

  • Перегорело реле-регулятор генератора или ослаб контакт

Проблема может влиять на недозаряженность аккумулятора или полное отсутствие. Выход из строя этого элемента встречается на авто и мотоциклах.

Одна из причин слабый контакт провода с разъемом приборной панели — в процессе движения из-за вибрации контакты могут рассоединяться. Второй вариант неисправность самого реле — для диагностики его работы проверьте напряжение на щетках — должно быть 12V, при неисправности, когда показатель низкий или выше 14,7 — замена реле.

  • Требуется замена реле контроля лампы АКБ

Если реле-регулятор в норме, частой заменой служит реле лампочки.

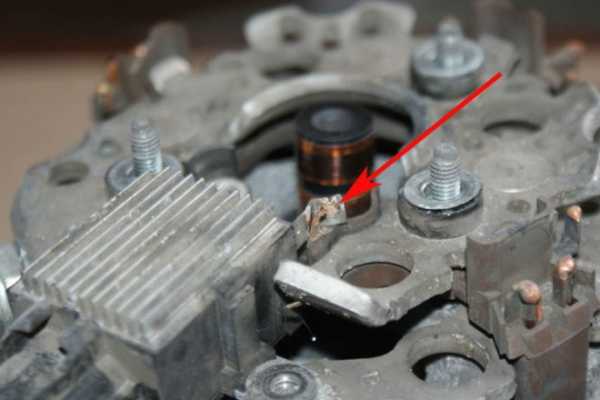

  • Сгорание или разрыв обмотки возбуждения ротора

Проверьте обмотку мультиметром в режиме измерения сопротивления, в норме показатели — 1,8-5 Ом.

Для этого поднесите выводы мультиметра к кольцам ротора, большая величина показателей говорит о разрыве цепи.

Также проверьте качество пайки в местах прикрепления на предмет осыпания изоляции и потемнений.

В обоих случаях требуется замена статора.

ВИДЕО ИНСТРУКЦИЯ

  • Плохой контакт между генератором и аккумулятором

Замерить омметром напряжение на клеммах генератора и аккумулятора. Сравнить показатели — при разнице проверить плюсовой контакт генератора, клеммы и выводы аккумулятора, массу, клеммы монтажного блока.

  • Пробой или обрыв диодов моста

При некорректной работе диодов может наблюдаться периодическое мигание индикатора АКБ на панели. Диагностировать проблему можно с помощью прозвона мультиметром под нагрузкой или на станции у электрика.

Поочередно проведите проверку на замыкание, обрыв и пробой диодов, при необходимости произведите ремонт.

neknopka.ru

Горит аккумулятор на панели приборов


Современный автомобиль — это технически сложное устройство. Огромное количество деталей в автомобиле объединены в различные системы. Основные системы автомобиля имеют элементы контроля и индикации неисправности. Для безопасной эксплуатации, каждый владелец автомобиля должен знать значение всех индикаторов на щитке приборов.

Горящий значок аккумулятора на щитке приборов сообщает о неисправности электрооборудования автомобиля

Основной принцип, которого придерживаются все производители автомобилей — это цвет индикаторов. Желтый значок неисправности  сообщает о том, что неисправность есть, необходимо принять меры к устранению, но, как правило, можно продолжить движение к месту диагностики и ремонта. А если загорается индикатор красного цвета, то это серьезная проблема и необходимо срочно принять меры к устранению неисправности.

Рассмотрим ситуацию, когда при работающем двигателе горит аккумулятор на панели приборов.

Как определить, что есть неисправность?

При каждом включении зажигания загораются все индикаторы на панели приборов, так происходит самодиагностика систем. Во время этого процесса необходимо обратить внимание, что лампы всех индикаторов исправны. Основная часть индикаторов после самодиагностики гаснет и остается гореть только несколько ламп.

Среди них обязательно должен загореться красный значок аккумуляторной батареи. Так и должно быть, пока нет причин для беспокойства. Горящий значок показывает, что в данный момент генератор не заряжает батарею.

Горящий значок показывает, что в данный момент генератор не заряжает батарею

Теперь запустим двигатель. Сразу после этого горящий значок аккумуляторной батареи должен погаснуть, что свидетельствует о том, что генератор заработал и стал заряжать аккумуляторную батарею. Совсем другая ситуация, если индикатор не погас или он внезапно загорелся при  работающем двигателе.

Необходимо запомнить главное — если при работающем двигателе горит значок аккумулятора на панели приборов, то в системе электрооборудования есть серьезная неисправность.

Как выполнить диагностику без инструмента?

Для проведения самостоятельной диагностики неисправности необходимо заглушить двигатель, открыть капот и выполнить первичный осмотр. Особое внимание нужно обратить на ремень привода генератора. Очень часто причиной того, что загорелся значок аккумулятора на панели приборов, является обрыв приводного ремня. При такой неисправности генератор не вращается и не вырабатывает ток. В этом случае необходимо определить какие еще агрегаты приводил в действие порвавшийся ремень.

Если ремень привода генератора приводил  в действие только сам генератор или генератор и насос гидроусилителя, то можно попробовать добраться к месту ремонта своим ходом. Для этого необходимо выключить все электрические потребители, которые возможно (фары, кондиционер, вентилятор отопителя салона, аудиосистему)и которые не повлияют на безопасность движения. При условии того, что аккумуляторная батарея заряжена можно проехать от десяти до пятнадцати километров. В том случае, если этот ремень приводил в действие также и водяной насос охлаждения двигателя, то ехать нельзя. Необходимо проводить замену ремня на месте или отбуксировать автомобиль к месту ремонта.

Далее рассмотрим ситуацию, когда  ремень привода генератора не порвался и он достаточно натянут. Натяжение ремня легко проверить нажав на него рукой, он должен прогибаться неболее, чем на полтора сантиметра. Необходимо осмотреть провода, которые крепятся к генератору. Неисправность может заключаться в том, что одно из креплений ослабло и нет необходимого электрического контакта. Также необходимо внимательно осмотреть клеммы аккумуляторной батареи.

Фото сломанного реле-регулятора генератора авто

Окисленные клеммы аккумулятора тоже часто являются причиной плохого заряда аккумуляторной батареи. На этом все предварительные диагностические действия, которые не требуют специального инструмента, закончены.

Диагностика инструментальная

Для дальнейшей диагностики нам потребуется вольтметр. Необходимо проверить напряжение на клеммах аккумулятора при выключенном двигателе. Показания исправной и заряженной батареи должны быть в диапазоне между 12,2-12,5 вольт. Если показатели ниже, чем 12,2 вольта, то необходимо зарядить аккумуляторную батарею специальным зарядным устройством, а если батарея не заряжается или быстро теряет заряд, то ее необходимо заменить на новую.

Проверку напряжения генератора выполняют на заведенном двигателе, при полностью заряженной аккумуляторной батарее. В режиме холостого хода двигателя, при выключенных потребителях напряжение на клеммах аккумулятора должно быть в пределах от 13,0 до 14,0 вольт. При увеличении оборотов двигателя до 3000 обортов в минуту напряжение должно увеличится. Верхний предел напряжения, как правило, составляет 14,5 вольт.

Также необходимо выполнить повторную проверку при включенных электрических потребителях (включенном ближнем свете фар, аудиосистеме, вентиляторе отопителя). Показания вольтметра при такой проверке будут ниже, но при   3000 оборотах в минуту не должны быть меньше 13 вольт. Если показания вольтметра не укладываются в эти параметры или напряжение отсутствует вообще, то неисправен генератор.

Неисправности генератора

Мы начали наш рассказ с того, что загоревшаяся на панели приборов лампа неисправности, которая выглядит как маленький красный аккумулятор заставила нас остановить автомобиль и выполнить диагностику неисправности. Мы определили кода можно продолжить движение своим ходом и когда этого делать нельзя. Теперь мы определили, что неисправен именно генератор. Рассмотрим возможные варианты неисправности этого агрегата. Вот полный перечень того, что может выйти из строя в генераторе:

  • износ щеток
  • неисправность реле регулятора
  • неисправность выпрямителя (диодного моста)
  • износ коллектора ротора
  • обрыв обмоток статора или ротора

Большую часть этих неисправностей можно устранить заменой неисправных деталей на новые. Обязательно при проведении ремонта нужно обратить внимание на состояние подшипников генератора. Дивгностику генератора лучше проводить на специальном стенде под нагрузкой.

www.avtokrasim.ru

Горит лампочка аккумулятора | Автомобильный блог

На панели приборов, лампочка аккумулятора, так же как и значок чека или масла, должен тухнуть через несколько секунд после запуска двигателя. Но когда он продолжает гореть или индикатор аккумулятора загорелся во время движения, нужно срочно искать причину, почему это случилось. Поскольку, горит лампа аккумулятора – значит АКБ не получает заряд от генератора и электропотребители питаются от аккумуляторной батареи.

Полную расшифровку значков на приборной панели смотрите тут https://atlib.ru/blog/419-rasshifrovka-znachkov-na-pribornoj-paneli.

Как узнать почему горит индикатор заряда аккума

И первое что стоит проверить – натяжение ремня генератора. Минимальные обороты на которых начинает идти зарядка составляет 1500 об/мин, и если ремень ослаб, то он будет проскальзывать, вследствие чего, лампочка с изображением аккумулятора будет мигать, либо загорается на малых оборотах. Но если там все в порядке, то тогда причина явно кроется где-то внутри генератора или самой проводке. Самым простым методом установить неисправность генератора это посмотреть на интенсивность освещения всех других ламп, что горят на панели приборов, помимо лампочки аккумулятора. А еще для выяснения неисправности электропитания аккумуляторной батареи автомобиля нужно:

  1. Старый дедовский способ проверки, снять одну клемму с АКБ при работающем двигателе, и если автомобиль, несмотря на это, продолжает нормально работать, значит с генератором все в порядке и в ремонте он не нуждается. Такой метод категорически запрещен на инжекторных двигателях.
  2. Второе что нужно, так это померить напряжение на клеммах аккумулятора при работающем двигателе – оно должно быть в около 14,2 – 14,7 В. Если заряд меньший, то причиной виной явно неисправный генератор. Но для начала стоит зачистить все клеммы наждачной бумагой.

Причины неисправности в генераторе

Лампочка значка аккумулятор может постоянного гореть в случае, когда износились щетки, диодный мост, контактные кольца коллектора, также, когда перегорит реле регулятор генератора или появился обрыв в обмотке возбуждения якоря (обрыв наиболее маловероятен).

Графитные щетки способствуют выработке электроэнергии, и как все детали авто, они поддаются износу в процессе трения об токосъемные кольца на валу.

Реле регулятор (шоколадка) подает ток определенного напряжения и когда оно сгорает, ток зарядки перестает поступать или проявляться перезаряд АКБ.

Как выяснить причину отсутствия заряда в дороге

Такие проверки в дороге естественно сделать невозможно, так что стоит остановить свое внимание не на сам генератор, а на его проводку. Нужно проверить контакты, возможно, они окислились или ослабли. Также стоит проверить изоляцию провода идущего от генератора на аккум, возможно она повредилась вследствие каких-то ремонтных работ, под капотом, и медные жилы внутри, покрылись солью, из-за чего перегнили либо пропал контакт.

Если самостоятельно не удается найти причину неисправности, и видимого повода почему загорелась лампочка аккумулятора нет, то тогда все же стоит ехать в ближайший сервис к автоэлектрику.

По материалам статьи “Обозначения на приборной панели https://atlib.ru/blog/93-oboznacheniya-na-pribornoj-paneli“.
