Ford Sierra | Установка момента зажигания

Ford Sierra

Сервисное обслуживание и эксплуатация

Руководства → Ford → Sierra (Форд Сиерра)

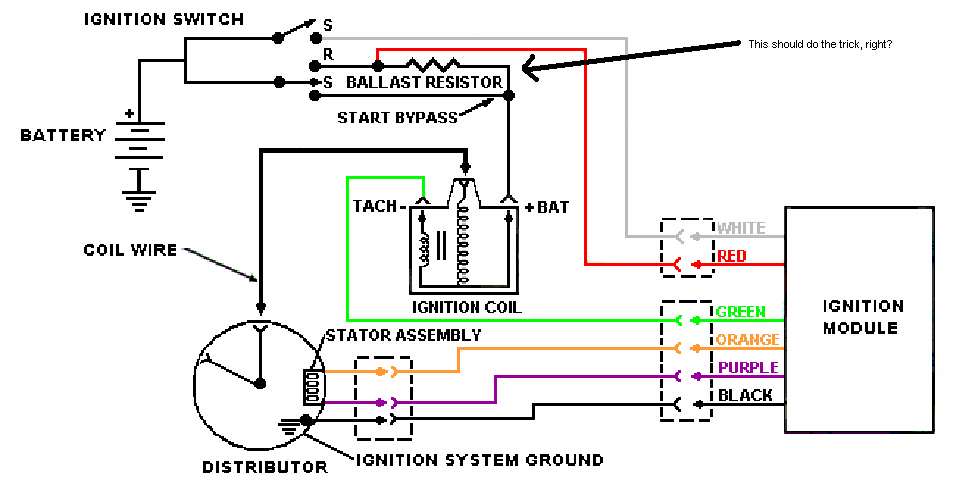

Расположение датчика момента искрообразования:

1 – датчик момента искрообразования
2 – вакуумный регулятор
3 – заглушка люка в картере сцепления
4 – корпус привода вспомогательных агрегатов двигателя

Вам потребуются
  • ключ “на 10”
  • стробоскоп (прибор для проверки и установки момента зажигания карбюраторных двигателей)

Перед началом работы

Снимите воздушный фильтр.

Угол опережения зажигания проверяют и устанавливают на холостом ходу двигателя (при частоте вращения коленчатого вала 820–900 мин

–1). Угол должен быть в пределах 1°± 1° до ВМТ.

При неправильно выставленном угле опережения зажигания двигатель перегревается, не развивает полной мощности, появляется детонация.

Метки для проверки установки момента зажигания

Момент зажигания проверяйте по риске на маховике и шкале держателя заднего сальника коленчатого вала (вынута резиновая заглушка). При совмещении риски на маховике со средним делением (вырезом) на шкале поршень первого цилиндра установлен в ВМТ. Одно деление на шкале соответствует 2° поворота коленчатого вала.

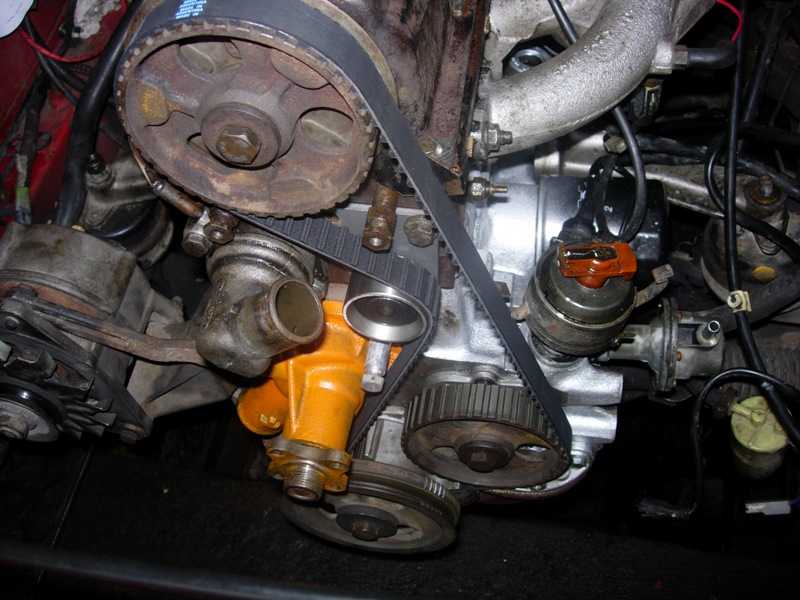

Момент зажигания также можно проверить и выставить по меткам на шкиве привода генератора и передней крышке ремня привода распределительного вала. Длинная метка соответствует установке первого цилиндра в ВМТ, короткая – опережению зажигания на 5° поворота коленчатого вала.
По этим меткам выставляют момент зажигания на стенде.
ПОРЯДОК ВЫПОЛНЕНИЯ

1. Отсоедините шланг от вакуумного регулятора.

2. Для проверки момента зажигания подсоедините зажим “+” стробоскопа к клемме “+” аккумуляторной батареи, а…

3. …зажим “массы” стробоскопа – к клемме “–” аккумуляторной батареи.

4. Снимите наконечник высоковольтного провода со свечи первого цилиндра и подсоедините его к датчику стробоскопа в соответствии с инструкцией, прилагаемой к стробоскопу.

5. Снимите резиновую заглушку с люка картера сцепления.

6. Пустите двигатель и направьте мигающий поток света стробоскопа в люк картера сцепления.

7. При правильно установленном моменте зажигания метка 1 на маховике должна находиться между средним делением 2 и предыдущим делением 3 шкалы. В противном случае необходимо отрегулировать момент зажигания.

8.

Для установки момента зажигания ослабьте затяжку трех гаек крепления датчика момента искрообразования.

9. Для увеличения угла опережения зажигания поверните корпус датчика по часовой стрелке (метку “+” на фланце корпуса датчика – к выступу на корпусе привода вспомогательных агрегатов. При этом одно деление на фланце соответствует 8° поворота коленчатого вала).

 10. Для уменьшения угла опережения зажигания поверните корпус датчика против часовой стрелки (метку “-” на фланце корпуса датчика – к выступу на корпусе привода вспомогательных агрегатов).

Затяните гайки крепления датчика, проверьте и при необходимости повторите установку момента зажигания. Подсоедините шланг к вакуумному регулятору.

Реклама

Установка угла опережения зажигания Ford Sierra

  1. Руководства по ремонту
  2. Руководство по ремонту Форд Сиерра 1982-1993 г.в.
  3. Установка угла опережения зажигания

4.1.3.5. Установка угла опережения зажигания

Контрольные знаки для установки угла опережения зажигания зажигания

1 – постоянный знак,

2 – знак ВМТ поршня 1-го цилиндра на шкиве


ПОРЯДОК ВЫПОЛНЕНИЯ
1. Подключить стробоскопическую лампу в соответствии с инструкцией по ее эксплуатации.

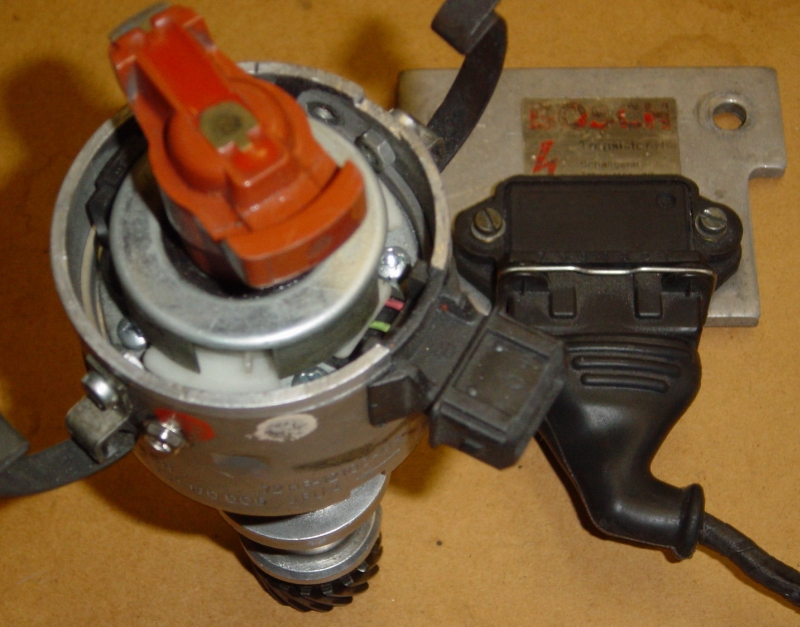

2. Отсоединить вакуумный трубопровод от распределителя зажигания (распределитель Bosch).
3. Запустить двигатель, прогреть его и оставить на холостом ходу. Проверить значение числа оборотов холостого хода двигателя.
4. Проверить угол опережения зажигания, направляя лампу на шкив.
5. В случае определения величины угла опережения зажигания не соответствующей требованиям, ослабить крепление распределителя зажигания и, поворачивая его в соответствующем направлении, выставить знак правильной величины угла опережения зажигания с постоянным знаком 1. В двигателях ОНС более глубокие насечки на фланце шкива расположены через 4°, а мелкие насечки находятся в их оси симметрии (позволяя устанавливать угол кратным 2°).
6. Зафиксировать распределитель зажигания и проверить установку угла опережения зажигания.

Скачать информацию со страницы


↓ Комментарии ↓





1. Идентификация автомобиля
1.0 Идентификация автомобиля 1.2 Подъем автомобиля 1.3 Буксировка 1.4 Комбинация приборов 1.6 Капот 1.7 Запуск двигателя 1.8 Освещение и сигнализация 1.9 Замена лампочек 1.10 Вентиляция и отопление салона 1.11 Двери 1.12 Люк и багажник на крыше 1.13 Сиденья и подголовники 1.14 Зеркала 1.15 Контрольная лампочка пристегивания ремней безопасности 1.16 Замена колеса

2. Техническое обслуживание
2.0 Техническое обслуживание 2.2 Регулировка зазоров клапанов 2.3 Проверка и замена масла и масляного фильтра 2.4 Охлаждающая жидкость 2.5 Вентилятор радиатора 2.6 Топливный бак и заливная горловина 2.7. Бензиновый двигатель 2.8 Топливная система дизельных двигателей 2.9 Сцепление 2.10 Механическая коробка передач 2.11 Автоматическая коробка передач 2.

12 Проверка состояния чехлов шарниров приводных полуосей 2.13 Проверка герметичности чехлов и состояния шаровых шарниров 2.14 Проверка приводного ремня насоса гидроусилителя 2.15 Проверка уровня тормозной жидкости 2.16 Проверка толщины тормозных колодок 2.17 Рычаг ручного тормоза 2.18 Электрическое оборудование 2.19 Шины 2.20 Эксплуатационные жидкости

3. Общие данные
3.0 Общие данные 3.1. Автомобили с бензиновыми двигателями 3.2 Автомобили с дизельными двигателями 3.2. Двигатель 2,3 дм

4. Двигатели
4.0 Двигатели 4.1. Головка блока цилиндров 4.2. Дизельный двигатель 4.3. Карбюратор Ford с изменяемым сечением диффузора

5. Сцепление
5.0 Сцепление 5.1 Технические характеристики 5.2 Снятие и установка сцепления 5.3 Замена игольчатого подшипника 5.4 Замена троса сцепления 5.5 Механизм педали сцепления 5.6 Замена педали сцепления 5.7 Выжимной подшипник сцепления

6. Коробки передач
6.0 Коробки передач 6.1. Снятие и установка коробки передач 6. 2. Механическая пятиступенчатая коробка передач 6.3. Автоматическая коробка передач Ford С 3

7. Карданный вал и задний мост
7.0 Карданный вал и задний мост 7.1 Технические характеристики 7.2 Снятие и установка карданного вала 7.3 Ремонт промежуточного подшипника 7.4 Снятие и установка заднего моста 7.5 Разборка и сборка заднего моста 7.6 Разборка и сборка дифференциала 7.7 Регулировка подшипников шестерен главной передачи 7.8 Регулировка шестерен главной передачи 7.9 Сборка и регулировка главной передачи 7.10 Замена уплотнительного кольца шестерни главной передачи 7.11. Полуоси

8. Рулевое управление
8.0 Рулевое управление 8.1 Технические характеристики 8.2 Снятие и установка рулевой передачи 8.3 Разборка и сборка рулевой передачи 8.4 Снятие и установка рулевой колонки 8.5 Разборка и сборка рулевого колеса 8.6 Рулевое управление с гидроусилителем 8.6. Технические характеристики

9. Подвески
9.0 Подвески 9.2 Задняя подвеска

10. Тормозная система
10.0 Тормозная система 10.2. Передние тормоза 10.3. Задние тормоза 10.4 Снятие и установка главного тормозного цилиндра 10.5 Удаление воздуха из тормозной системы 10.6 Регулировка ручного тормоза

11. Кузов
11.0 Кузов 11.1 Элементы кузова 11.2. Трос капота 11.3. Двери

12. Электрооборудование
12.0 Технические характеристики 12.2 Реле и предохранители 12.3 Снятие и установка генератора 12.4 Разборка и сборка генератора 12.5 Регулировка натяжения клинового ремня 12.6 Стартер 12.7 Стеклоочиститель ветрового стекла, узел указателей и фары 12.8 Снятие и установка комбинации приборов 12.9 Регулировка света фар 12.10. Система отопления и вентиляции 12.11. Электросхемы

Замок зажигания и цилиндр замка – снятие и установка – Электрическая система кузова – Руководство по обслуживанию Ford Sierra – Ford Sierra

Снятие
1 Отсоедините отрицательный провод аккумуляторной батареи.

2 Для облегчения доступа снимите винты и отсоедините нижнюю и верхнюю кожухи рулевой колонки.

3 Вставьте ключ зажигания и поверните его в положение Я тогда, работая через смотровое отверстие, сожмите пружинный зажим с помощью подходящего инструмента и потяните за ключ, чтобы снять цилиндр замка и цилиндр из корпуса замка зажигания.

Отверстие для доступа к пружинному зажиму показано (см. иллюстрацию).


4.3 Расположение пружинной скобы замка замка зажигания (указано стрелкой)

Обратите внимание, что на некоторых моделях пружинный зажим необходимо освободить, вставив инструмент через маленькое круглое отверстие в верхней части корпус переключателя, над прямоугольной прорезью показано. Легкое движение ключа может быть необходимо, чтобы снять ствол и цилиндр.

4 Чтобы снять цилиндр замка с цилиндра полностью вставьте ключ в ствол и извлеките стопорное кольцо, стараясь не повредите место стопорного кольца, затем извлеките ключ примерно на 5,0 мм (0,2 дюйма), чтобы втянуть защелку крепления цилиндра замка и выньте ствол от цилиндра.

5 Чтобы снять замок зажигания, отсоедините вилку проводки, затем снимите две заглушки винты и снимите переключатель.

Переоборудование
6 Установка на место производится в порядке, обратном снятию. обратите внимание на следующие моменты.

7 Обратите внимание, что цилиндр замка можно установить только к цилиндру в одном положении, и проверьте с помощью ключ полностью вставлен, что ствол может быть перешел из положения О в положение III удовлетворительно.

8 Открытые кулачки цилиндра замка, удерживающие стопорное кольцо должно совпадать с регистром шпоночной канавки на цилиндр и стопорное кольцо цилиндра должен находиться в прорези в замке зажигания Корпус.

9 По завершении проверьте работу замок руля и замок зажигания во всех позиции.

Переключатель указателей поворота и аварийной световой сигнализации в сборе — замена

1 Отсоедините отрицательный провод аккумуляторной батареи.

2 Удалите крепежные винты и отсоедините нижний и верхний кожухи рулевой колонки.

3 Снимите два крепежных винта и отсоедините два разъема проводки, затем снять переключатель с рулевой колонки.

4 Установка — это снятие в обратном порядке.

Реле указателя поворота/мигалки аварийной сигнализации – замена

1 Отсоедините отрицательный провод аккумуляторной батареи.

2 Реле расположено на кронштейне над рулевая колонка. Доступ получают либо снятие нижней панели со стороны водителя или приборная панель.

3 Отсоедините реле от кронштейна и отсоедините разъем проводки (см. рисунок).


6.3 Расположение реле указателей поворота/аварийной световой сигнализации (указано стрелкой)

4 Установка производится в порядке, обратном снятию. Проверить правильная работа перед установкой передней панели панели или панели приборов.

Переключатель освещения и омывателя/стеклоочистителя в сборе – замена

Процедура идентична описанной для переключателя указателей поворота, кроме дополнительное удаление и переустановка земли свинец (см. иллюстрацию).


7.1 Винт крепления заземляющего провода в сборе с выключателем освещения и омывателя/стеклоочистителя (стрелка)

Выключатель фонарей заднего хода — замена

1 Для моделей с автоматической коробкой передач см. Глава 7, часть B. Для механической коробки передач моделей выполните следующие действия: 2 Отсоедините отрицательный провод аккумуляторной батареи.

3 Включите ручной тормоз, поддомкратьте переднюю часть автомобиль и опора на осевые подставки (см. Поддомкрачивание и поддержка автомобиля).

4 Работа под автомобилем, отсоедините разъем проводки, затем открутите переключатель с корпуса коробки передач.

5 Установка на место производится в порядке, обратном снятию, но Убедитесь, что проводка проложена отдельно от Система вытяжки.
