Зашкаливает стрелка температуры охлаждающей жидкости: ВАЗ-2114 зашкаливает стрелка температуры двигателя: фото и видео

Содержание

ВАЗ-2114 зашкаливает стрелка температуры двигателя: фото и видео

Многие автомобилисты сталкивались с тем, что стрелка указателя температуры на панели приборов ВАЗ-2114 уходила вверх, за приделы красной зоны. Эта неисправность может быть связана со многими факторами. Но, эта проблема связана с электрической частью автомобиля.

Почему зашкаливает стрелка температуры — основные причины!

Нормальная рабочая температура двигателя на панели приборов — это 90 градусов. Стрелкой указана красная зона перегрева двигателя. Более подробно о ситуации, когда панель приборов не показывает температуру двигателя.

Выяснить, из-за чего произошла неисправность можно и у себя в гараже, а не обязательно ехать в автосервис. А вот на устранение проблемы может понадобиться сторонняя помощь профессионалов.

Итак, рассмотрим, основные причины того, что на приборной панели ВАЗ-2114 стрелка температуры уходит вверх:

  • Схема приборной панели.
  • Датчик температуры.
  • Жгут проводов.
  • ЭБУ.

Методы решения

Стрелка зашкаливает!

Когда причины определены, можно перейти непосредственно к их устранению, и рассмотреть вопрос более детально. Итак, для начала, стоит отметить, что автомобилисту потребуется некоторое знание конструктивных особенностей автомобиля, а также познания в электрической части.

Схема приборной панели

Плата приборной панели

Первое место, где необходимо искать проблему – это приборная панель. Для того, чтобы устранить неисправность придётся демонтировать «приборку», а также разобрать ее.

Следующим этапом будет то, что необходимо найти моторчик, который как раз и приводит стрелку в действие. Неисправности здесь может быть две. Какие именно:

  • Вследствие короткого замыкания сгорела обмотка моторчика.
  • Распаялись или оторвался провод, который припаян от моторчика к плате приборной панели.

Для устранения этой причины необходимо осмотреть место, и определить наличие обрывов. Для полной достоверности необходимо прозвонить контактные провода моторчика, которые замыкают обмотку.

Ещё одним этапом диагностики станет разъём, который подключается к плате. Необходимо найти контакт, который отвечает за показатель температуры и также прозвонить его при помощи мультиметра. Если выявлен обрыв связи, то необходимо его устранить.

Внимание! Если автомобилист не имеет опыта ремонта подобных узлов, настойчиво рекомендуется обратиться к профессиональным автоэлектрикам, чтобы при самостоятельном ремонте не натворить еще большей беды. Они сделают все быстро и качественно.

Датчик температуры

Датчик температуры проверяется мультиметром

Если проблема была скрыта не в приборной панели, то необходимо обратиться непосредственно к датчику температуры. Именно он служит показателем температуры двигателя и передает данные через ЭБУ на стрелку. Выход из строя изделия, может послужить причиной возникновения эффекта подвисания, и зашкаливания стрелки на приборной панели.

Для определения работоспособности датчика, его необходимо демонтировать и при помощи мультиметра «прозвонить». Если установлено, что он «мертвый», то его необходимо заменить.

Жгут проводов

Отсоединение жгута проводов от приборной панели для проверки

Если первые две причины устранены, а проблема осталась, то стоит поискать проблему в жгуте проводов, который идет от двигателя к приборной панели. Конечно, не все автомобилисты способны справиться с таким видом диагностики, по причине незнания распиновки проводов. Поэтому, в данном случае, также стоит обратиться к профессиональным автоэлектрикам для выяснения причин и ремонта. Хотя, причина здесь довольно проста и понятна – обрыв провода или его перегорание.

ЭБУ

Список ошибок ЭБУ

Не часто проблему ухода стрелки с нормального положения может спровоцировать электронный блок управления. Именно он задает все параметры и сигналы на приборную панель.

Для устранения неисправности необходимо подключиться к нему и проверить наличие ошибок связанных с датчиком температуры и охлаждающей системы. Так, элементарный сброс ошибок может привести к нормализации работы прибора.

Выводы

Причин возникновения зашкаливания стрелки температуры двигателя ВАЗ-2114 не много, но все они достаточно тяжело диагностируются, а некоторые устраняются только в условиях автосервиса. Поэтому, если автомобилист не проводил ремонтные операции подобного характера необходимо обратиться в автосервис, где помогут и все отремонтируют.

Стрелка температуры двигателя зашкаливает ваз 2110

Давно не смотрели на индикатор температуры двигателя, расположенный прямо перед глазами? Значит, вам повезло, стрелка стоит, как вкопанная, и вы просто не обращаете на нее внимания. Но не все такие счастливчики.

Некоторые водители жалуются, что стрелка плавает, словно щетка стеклоочистителя, а при штриховой индикации палочки меняются, как на шкале эквалайзера. Чем это можно объяснить? В статье сделана попытка систематизировать подобные явления, и предлагаются меры по их устранению.

Виноват ли термостат

Участники форумов часто спрашивают: почему прыгает стрелка указателя температуры двигателя? Прежде чем отвечать, следует уточнить саму постановку вопроса. Меняющиеся показания прибора не обязательно означают, что скачет температура двигателя.

К примеру, стрелка качается в секторе от 70 до 90 градусов или хаотично колеблется с большой амплитудой. Но ведь нагретая охлаждающая жидкость (ОЖ) обладает тепловой инерцией, и не может так резко изменять свои параметры. Отсюда следует, что показания прибора могут и не отражать реальную температуру двигателя внутреннего сгорания (ДВС).

Если показания изменяются довольно медленно, можно считать, что они показывают действительную степень нагрева мотора. В этом случае необходимо критически оценить ситуацию: действительно ли колебания температуры являются опасными. Когда они происходят в диапазоне от 90 до 105°C, оснований для тревоги нет, поскольку это нормальная рабочая температура, которую поддерживает термостат.

Вот, если плавные колебания выходят за пределы этого диапазона, тогда следует искать причины нарушения теплового баланса. Возможно, виновником будет являться термостат. Но это еще нужно будет проверить.

Самый простой способ — пробовать нагрев подводящих патрубков к радиатору на ощупь. Подозрение подтверждается, когда нижний патрубок чуть холоднее верхнего. Это означает, что регулирующий клапан термостата подклинивает в открытом состоянии, и двигатель работает с недогревом. С подобной неисправностью термостата сталкиваются обычно к 70 тысячам километров пробега.

А может, дело в датчике?

Когда гуляет стрелка температуры, она всего лишь следует за изменяющимся сигналом, который поступает от температурного датчика. Отсюда следует, что если последний врет, то и указатель показывает неправильную информацию. Поэтому, когда указатель на приборной панели начинает хулиганить, совершая резкие движения, необходимо в первую очередь проверить датчик.

Внимание: на современных ДВС устанавливают от 2 до 4-х температурных датчиков. Места их установки на разных авто могут отличаться.

Обычно на щиток идет отдельный датчик, чтобы он не вносил погрешность в работу электронной системы управления (ЭБУ). После того, как он найден, следует убедиться в наличии контакта на присоединительной клемме. Покачайте ее слегка, а товарищ пусть проследит за поведением стрелки. Иногда причина бывает предельно простой — неплотное соединение или замасленная клемма.

Если контакт нормальный, следует проверить работоспособность самого датчика. Для этого используют переносный омметр, которым измеряют сопротивление проверяемого элемента при разных температурах. Эти величины берут из таблицы, содержащейся в документации на изделие.

В качестве примера несколько строк из паспортных данных датчика температуры охлаждающей жидкости (ДТОЖ) 23.3828

Температура, °CСопротивление, Ом
100177
80330
50975
203520
9420
-1016180
-2028680

Иногда водитель настолько бывает зациклен на предполагаемой неисправности термостата, что долго и упорно добивается его замены по гарантии. Когда же его усилия достигают цели, оказывается, что все осталось по-прежнему. И только после замены датчиков температуры работа указателя приходит в норму.

Есть контакт

Как говорят электрики, могут быть только две неисправности: нет контакта, где нужно, или есть, — где не нужно. Это правило действует и в рассматриваемой ситуации. Стрелка будет скакать, если места соединений окислились или ослабли. Причем наиболее часто это происходит при подключении дополнительных потребителей: ближний свет, габаритки и т. д.

Как уже было сказано выше, первое, что нужно сделать при диагностике ДТОЖ, — проверить контакт в разъеме. Возвращаясь к предыдущему разделу, следует добавить следующее: при неисправности датчика показания скачут в одном диапазоне, а если они меняются хаотично — возможно и повреждение проводки. Насколько важным является минусовой контакт — масса, подтвердит один случай, описанный участником форума.

Стрелка указателя иногда подскакивала до 130°C. После остановки двигателя показывала правильный результат — 90°. Напряжение на клеммах аккумулятора при неработающем моторе составляло около 12,5 В, а после запуска поднималось до 13,7.

После полутора лет безуспешных поисков причины, замены аккумулятора, генератора и двух температурных датчиков попался один дедуля, который установил дополнительный массовый провод с мотора на кузов, и проблема была решена.

Паяльник вам в руки

Не стоит забывать, что может быть исправным и термостат, и ДТОЖ, и проводка, а указатель температуры все равно работает нештатно, причем поведение его непредсказуемо. Здесь, скорее всего, виновником является электронная плата щитка приборов («мозги»). На этот узел много нареканий со стороны водителей.

Дело в том, что компонентная база, очевидно, паяется не слишком качественно. Через несколько лет эксплуатации места пайки окисляются, и блок управления начинает «глючить». Наилучшим выходом является демонтаж приборного щитка и тщательная перепайка всех элементов.

Особое внимание следует уделить пропайке резисторов и выходной массы. Попутно приобретете радиотехнические навыки. Паяльник должен иметь тонкое жало и небольшую мощность. Конечно, вскрывать переднюю панель — занятие не из простых, и прибегать к такому ремонту нужно в последнюю очередь.

Внимание — воздух

Наконец, еще одна возможная причина резких движений стрелки, — наличие воздушных пузырьков в тосоле («завоздушливание» системы). Поскольку воздух и тосол имеют разную температуру, и происходит дерганье стрелки. Косвенным признаком этой неисправности служит выплескивание ОЖ из пробки радиатора или расширительного бачка, а также убывание заправочного объема.

Подводя итоги, можно предложить следующий порядок проверки элементов: контакты, масса, датчик температуры (ДТОЖ), термостат, плата указателя. Владельцам Рено Логан не стоит драматизировать индикацию 2-4-2. Это нормальный режим работы термостата.

P.S. Чтобы не расстраивать логановодов, на Дастере и втором поколении Логан-Сандеро указатель температуры на щитке вообще убрали. Как говорится: нет указателя — нет проблем.

Sprinter W901-W905. Электрика. Клуб любителей микроавтобусов и минивэнов

  • Темы без ответов
  • Активные темы
  • ПоискМобильная версия

Sprinter W901-W905. Электрика ⇒ Зашкаливает стрелка температуры ОЖ

Модераторы: ka750, Эдисон

Сообщение kvv0476 » 11 окт 2013, 18:26

Сообщение Stealth » 11 окт 2013, 19:55

Сообщение kvv0476 » 12 окт 2013, 15:04

Многие водители хорошо знают, что постоянный контроль температуры двигателя позволяет своевременно обнаружить возможные проблемы системы охлаждения и уберечь мотор от перегрева и дорогостоящего ремонта. По этой причине опытные автовладельцы в процессе езды на автомобиле постоянно обращают внимание на указатель температуры ДВС.

В этой статье мы поговорим о том, почему стрелка температуры двигателя поднимается, потом опускается указатель, а также по каким причинам датчик температуры силовой установки может выдавать неверные показания, стрелка температуры двигателя плавает на ходу и т. п.

Читайте в этой статье

Стрелка температуры двигателя скачет, плавает или прыгает: причины и основные неисправности

Итак, в норме стрелка должна подниматься до определенного значения после полного прогрева ДВС и не отклоняться от занятого положения. Отметим, что при этом во время езды вполне допускаются небольшие отклонения, причем зачастую в меньшую строну.

Обычно такое явление наблюдается в холодное время года, часто при движении по трассе. Это объясняется тем, что в морозы двигатель интенсивно охлаждается на высокой скорости встречными потоками холодного воздуха.

Также часть тепла от мотора в зимний период отнимает печка. В результате стрелка может немного «упасть» (на 2-3 мм. от обычных значений). Если же снизить скорость движения или позволить автомобилю несколько минут поработать на ХХ, тогда указатель температуры поднимется до нормального значения.

  • Первое, чтобы понять, почему прыгает стрелка указателя температуры двигателя, следует учитывать, что изменяющиеся показания на индикаторе не всегда означают, что в реальности происходят такие существенные изменения температуры ДВС.

Другими словами, изменение показаний в средних рамках 75-95 градусов не отражает действительной картины, так как нагретая охлаждающая жидкость (тосол, антифриз) не может так быстро нагреваться и остывать. Получается, указатель не отображает реальную температуру мотора.

Если иначе, плавное изменение показаний можно принимать за норму, причем делая поправку на условную погрешность самого стрелочного или цифрового указателя. При этом если колебания температуры не выходят за допустимые пределы, вполне вероятно, что это рабочая температура двигателя.

Поводом для беспокойства служат хаотичные, обычно резкие колебания стрелки, причем амплитуда таких колебаний довольно велика. В этой ситуации нужно определить, действительно ли происходит нарушение теплового баланса, нормально ли работает сам индикатор, а также по каким причинам возникла неисправность.

  • Итак, поехали. Если система герметична и уровень ОЖ в расширительном бачке в норме, тогда наиболее часто выходящим из строя элементом, от которого напрямую зависит температура двигателя, является термостат системы охлаждения. Причем это устройство нередко выходит из строя даже на совсем новых авто с минимальными пробегами. Так что проверку лучше начинать именно с термостата.

На практике это проявляется следующим образом, когда сначала водитель прогревает двигатель, стрелка температуры поднимается до рабочих температур, затем происходит открытие термостата. Далее ОЖ идет по большому кругу, температура мотора снижается, однако затем термостат подклинивает и не закрывается до конца.

Естественно, жидкость продолжает частично или полностью идти через радиатор (по большому кругу). В результате двигатель начинает остывать, стрелка температуры падает. Затем термостат или закроется, после чего произойдет нагрев ОЖ до рабочих температур, или же останется в заклинившем положении и мотор не будет до конца прогреваться.

При этом часто после остановки двигателя и падения давления в системе охлаждения далее стрелка сначала поднимется до нормальных температур по мере прогрева, однако затем после открытие термостата все повторится заново. Также возможны случаи, когда термостат может подклинивать не постоянно, а через раз, а также не открывать доступ для ОЖ в большой круг.

В этом случае двигатель будет перегреваться. Бывает так, что работа термостата нарушается как на открытие, так и на закрытие, то есть уместно говорить о совокупности проблем. Так или иначе, нужно убедиться в том, что термостат исправно и нормально работает.

  • Теперь давайте рассмотрим ситуацию, когда стрелка температуры двигателя прыгает, но с термостатом и другими элементами системы охлаждения все в порядке. В этом случае проблема может быть в датчике температуры охлаждающей жидкости (ДТОЖ) Получается, если прыгает стрелка температуры, виновником часто оказывается неверный сигнал от температурного датчика.

Это значит, что нужно проверять указанный датчик. При этом важно учитывать, что на многих авто таких датчиков может быть 2, 3 или даже 4. Стоят эти датчики также в разных местах в зависимости от конструкции того или иного ДВС.

В это время помощник должен следить, происходят ли колебания индикатора температуры на панели приборов в салоне авто. Часто плохой контакт становится причиной того, что стрелка температуры скачет, при этом система охлаждения работает нормально.

Если же дело не в контакте, сам датчик может оказаться вышедшим из строя. Чтобы это проверить, следует замерить сопротивление при разной температуре ОЖ. Для этого нужно знать, какое сопротивление считается нормальным для датчика на одном или другом ДВС в тех или иных условиях.

Данную информацию можно найти на специализированных форумах, в технической литературе и т.д. Также отметим, что не следует сразу поспешно и однозначно списывать все проблемы на термостат, не проверив датчики температуры. Стрелка может прыгать и скакать в том случае, если места контактов на датчике попросту окислились, соединение прослаблено. Более того, скачки могут происходить только при включении мощных энергопотребителей (подогрев сидений, стекол, включение фар и т. п.).

Отмечены случаи, когда при проблемах с «массой» указатель температуры показывал критический перегрев, а после остановки мотора нормальные 90 градусов. При этом замеры на клеммах АКБ при заглушенном моторе составляли около 12.5, после запуска поднимались до 13.7 В.

При этом ни замена АКБ с температурными датчиками, ни диагностика и проверка генератора проблему не решила. Выходом из сложившейся ситуации оказалась дополнительная «разминусовка» двигателя.

Стрелка температуры прыгает при рабочем термостате и ДТОЖ

В некоторых случаях бывает так, что исправным оказывается термостат, а также датчик температуры и проводка. При этом стрелка температуры скачет произвольно, завышая или занижая показания, в произвольном диапазоне.

Часто проблема заключатся в электронной плате щитка приборов. Если пайка такой платы оказывается низкого качества, спустя несколько лет возникают проблемы. Устранить неисправность можно путем разбора щитка и перепайкой. В рамках таких работ следует отдельное внимание уделить резисторам и выходной массе. Если планируется выполнять работы своими руками, нужно иметь паяльник небольшой мощности с тонким стержнем.

В результате датчик реагирует на изменение температуры, стрелка указателя хаотично меняет положение. При этом на воздух в системе косвенно указывает то, что жидкость подтекает из-под крышки расширительного бачка, может быть заметно снижение уровня в бачке и т.д.

Что в итоге

Как видно, причин для того, чтобы стрелка указателя температуры двигателя на приборной панели начала прыгать или скакать не так уж много. Однако в рамках диагностики все равно следует применять комплексный подход, исключая возможные неполадки поочередно.

Напоследок отметим, главное, убедиться в том, что двигатель действительно не испытывает перегрева или же полностью выходит на рабочие температуры. Чтобы это проверить, можно подключить диагностическое оборудование, посредством которого можно увидеть реальную температуру ДВС. Такой подход позволит сузить круг потенциально проблемных элементов и быстрее найти неисправность.

Как понять, что двигатель начал перегреваться: очевидные и скрытые признаки перегрева мотора. Распространенные причины, по которым возникает перегрев.

Температура двигателя не поднимается, стрелка температуры ДВС падает на ходу. Почему температура падает после включения печки. Диагностика и ремонт, советы.

Почему возникает перегрев двигателя. Чего ожидать водителю и какие поломки могут возникнуть, если двигатель перегрелся. Что делать в случае перегрева ДВС.

Двигатель не выходит на рабочую температуру, стрелка температуры мотора не поднимается во время прогрева или падает во время езды: причины неисправности.

Причины и результаты перегрева дизельного двигателя. Что делать, если дизель греется: диагностика и устранение неисправностей. Важные рекомендации.

Двигатель медленно прогревается на холостом ходу или в движении: почему так происходит. Возможные неисправности системы охлаждения, другие причины.

Стрелка температуры двигателя прыгает: что делать?

Давно не смотрели на индикатор температуры двигателя, расположенный прямо перед глазами? Значит, вам повезло, стрелка стоит, как вкопанная, и вы просто не обращаете на нее внимания. Но не все такие счастливчики.

Некоторые водители жалуются, что стрелка плавает, словно щетка стеклоочистителя, а при штриховой индикации палочки меняются, как на шкале эквалайзера. Чем это можно объяснить? В статье сделана попытка систематизировать подобные явления, и предлагаются меры по их устранению.

Виноват ли термостат

Участники форумов часто спрашивают: почему прыгает стрелка указателя температуры двигателя? Прежде чем отвечать, следует уточнить саму постановку вопроса. Меняющиеся показания прибора не обязательно означают, что скачет температура двигателя.

К примеру, стрелка качается в секторе от 70 до 90 градусов или хаотично колеблется с большой амплитудой. Но ведь нагретая охлаждающая жидкость (ОЖ) обладает тепловой инерцией, и не может так резко изменять свои параметры. Отсюда следует, что показания прибора могут и не отражать реальную температуру двигателя внутреннего сгорания (ДВС).

Если показания изменяются довольно медленно, можно считать, что они показывают действительную степень нагрева мотора. В этом случае необходимо критически оценить ситуацию: действительно ли колебания температуры являются опасными. Когда они происходят в диапазоне от 90 до 105°C, оснований для тревоги нет, поскольку это нормальная рабочая температура, которую поддерживает термостат.

Вот, если плавные колебания выходят за пределы этого диапазона, тогда следует искать причины нарушения теплового баланса. Возможно, виновником будет являться термостат. Но это еще нужно будет проверить.

Самый простой способ — пробовать нагрев подводящих патрубков к радиатору на ощупь. Подозрение подтверждается, когда нижний патрубок чуть холоднее верхнего. Это означает, что регулирующий клапан термостата подклинивает в открытом состоянии, и двигатель работает с недогревом. С подобной неисправностью термостата сталкиваются обычно к 70 тысячам километров пробега.

А может, дело в датчике?

Когда гуляет стрелка температуры, она всего лишь следует за изменяющимся сигналом, который поступает от температурного датчика. Отсюда следует, что если последний врет, то и указатель показывает неправильную информацию. Поэтому, когда указатель на приборной панели начинает хулиганить, совершая резкие движения, необходимо в первую очередь проверить датчик.

Внимание: на современных ДВС устанавливают от 2 до 4-х температурных датчиков. Места их установки на разных авто могут отличаться.

Обычно на щиток идет отдельный датчик, чтобы он не вносил погрешность в работу электронной системы управления (ЭБУ). После того, как он найден, следует убедиться в наличии контакта на присоединительной клемме. Покачайте ее слегка, а товарищ пусть проследит за поведением стрелки. Иногда причина бывает предельно простой — неплотное соединение или замасленная клемма.

Если контакт нормальный, следует проверить работоспособность самого датчика. Для этого используют переносный омметр, которым измеряют сопротивление проверяемого элемента при разных температурах. Эти величины берут из таблицы, содержащейся в документации на изделие.

В качестве примера несколько строк из паспортных данных датчика температуры охлаждающей жидкости (ДТОЖ) 23.3828

Температура, °CСопротивление, Ом
100177
80330
50975
203520
09420
-1016180
-2028680

Иногда водитель настолько бывает зациклен на предполагаемой неисправности термостата, что долго и упорно добивается его замены по гарантии. Когда же его усилия достигают цели, оказывается, что все осталось по-прежнему. И только после замены датчиков температуры работа указателя приходит в норму.

Есть контакт

Как говорят электрики, могут быть только две неисправности: нет контакта, где нужно, или есть, — где не нужно. Это правило действует и в рассматриваемой ситуации. Стрелка будет скакать, если места соединений окислились или ослабли. Причем наиболее часто это происходит при подключении дополнительных потребителей: ближний свет, габаритки и т. д.

Как уже было сказано выше, первое, что нужно сделать при диагностике ДТОЖ, — проверить контакт в разъеме. Возвращаясь к предыдущему разделу, следует добавить следующее: при неисправности датчика показания скачут в одном диапазоне, а если они меняются хаотично — возможно и повреждение проводки. Насколько важным является минусовой контакт — масса, подтвердит один случай, описанный участником форума.

Стрелка указателя иногда подскакивала до 130°C.  После остановки двигателя показывала правильный результат — 90°. Напряжение на клеммах аккумулятора при неработающем моторе составляло около 12,5 В, а после запуска поднималось до 13,7.

После полутора лет безуспешных поисков причины, замены аккумулятора, генератора и двух температурных датчиков попался один дедуля, который установил дополнительный массовый провод с мотора на кузов, и проблема была решена.

Паяльник вам в руки

Не стоит забывать, что может быть исправным и термостат, и ДТОЖ, и проводка, а указатель температуры все равно работает нештатно, причем поведение его непредсказуемо. Здесь, скорее всего, виновником является электронная плата щитка приборов («мозги»). На этот узел много нареканий со стороны водителей.

Дело в том, что компонентная база, очевидно, паяется не слишком качественно. Через несколько лет эксплуатации места пайки окисляются, и блок управления начинает «глючить». Наилучшим выходом является демонтаж приборного щитка и тщательная перепайка всех элементов.

Особое внимание следует уделить пропайке резисторов и выходной массы. Попутно приобретете радиотехнические навыки. Паяльник должен иметь тонкое жало и небольшую мощность. Конечно, вскрывать переднюю панель — занятие не из простых, и прибегать к такому ремонту нужно в последнюю очередь.

Внимание — воздух

Наконец, еще одна возможная причина резких движений стрелки, — наличие воздушных пузырьков в тосоле («завоздушливание» системы). Поскольку воздух и тосол имеют разную температуру, и происходит дерганье стрелки. Косвенным признаком этой неисправности служит выплескивание ОЖ из пробки радиатора или расширительного бачка, а также убывание заправочного объема.

Подводя итоги, можно предложить следующий порядок проверки элементов: контакты, масса, датчик температуры (ДТОЖ), термостат, плата указателя. Владельцам Рено Логан не стоит драматизировать индикацию 2-4-2. Это нормальный режим работы термостата.

P.S. Чтобы не расстраивать логановодов, на Дастере и втором поколении Логан-Сандеро указатель температуры на щитке вообще убрали. Как говорится: нет указателя — нет проблем.

Скачет температура двигателя автомобиля: возможные причины

Многие водители хорошо знают, что постоянный контроль температуры двигателя позволяет своевременно обнаружить возможные проблемы системы охлаждения и уберечь мотор от перегрева и дорогостоящего ремонта. По этой причине опытные автовладельцы в процессе езды на автомобиле постоянно обращают внимание на указатель температуры ДВС.

При этом в ряде случаев отмечается проблема, при которой скачет стрелка температуры двигателя, прыгает указатель температуры мотора при нажатии на газ и т.д. Естественно, такие отклонения являются  поводом для проведения диагностики, так как водитель теряет возможность объективно оценивать реальную температуру силового агрегата.

В этой статье мы поговорим о том, почему стрелка температуры двигателя поднимается, потом опускается указатель, а также по каким причинам датчик температуры силовой установки может выдавать неверные показания, стрелка температуры двигателя плавает на ходу и т. п.

Содержание статьи

Стрелка температуры двигателя скачет, плавает или прыгает: причины и основные неисправности

Итак, в норме стрелка должна подниматься  до определенного значения после полного прогрева ДВС и не отклоняться от занятого положения. Отметим, что при этом во время езды вполне допускаются небольшие отклонения, причем зачастую в меньшую строну.

Обычно такое явление наблюдается в холодное время года, часто при движении по трассе. Это объясняется тем, что в морозы двигатель интенсивно охлаждается на высокой скорости встречными потоками холодного воздуха.

Также часть тепла от мотора в зимний период отнимает печка. В результате стрелка может немного «упасть» (на 2-3 мм. от обычных значений). Если же снизить скорость движения или позволить автомобилю несколько минут поработать на ХХ, тогда указатель температуры поднимется до нормального значения.

Если же говорить о неполадках, никаких явных скачков указателя температуры быть не должно. В случаях, когда стрелка указателя температуры плавает, при наличии цифровой индикации «палочки» температуры постоянно изменяются, тогда это служит главным симптомом различных неполадок. Давайте разбираться.

  • Первое, чтобы понять, почему прыгает стрелка указателя температуры двигателя, следует учитывать, что изменяющиеся показания на индикаторе не всегда означают, что в реальности происходят такие существенные изменения температуры ДВС.

Другими словами, изменение показаний в средних рамках 75-95 градусов не отражает действительной картины, так как нагретая охлаждающая жидкость (тосол, антифриз) не может так быстро нагреваться и остывать. Получается, указатель не отображает реальную температуру мотора.

Если иначе, плавное изменение показаний можно принимать за норму, причем делая поправку на условную погрешность самого стрелочного или цифрового указателя. При этом если колебания температуры не выходят за допустимые пределы, вполне вероятно, что это рабочая температура двигателя.

Поводом для беспокойства служат хаотичные, обычно резкие колебания стрелки, причем амплитуда таких колебаний довольно велика. В этой ситуации нужно определить, действительно ли происходит нарушение теплового баланса, нормально ли работает сам индикатор, а также по каким причинам возникла неисправность.

  • Итак, поехали. Если система герметична и уровень ОЖ в расширительном бачке в норме, тогда наиболее часто выходящим из строя элементом, от которого напрямую зависит температура двигателя, является термостат системы охлаждения. Причем это устройство нередко выходит из строя даже на совсем новых авто с минимальными пробегами. Так что проверку лучше начинать именно с термостата.

Простейшим способом первичной диагностики является оценка степени нагрева подводящих патрубков, идущих к радиатору. Достаточно потрогать патрубки рукой. Если нижний патрубок имеет температуру ниже верхнего, вполне вероятно, что клапан термостата заклинивает. В результате даже на холодном ДВС охлаждающая жидкость попадает в большой круг, а двигатель не может выйти на рабочие температуры.

На практике это проявляется следующим образом, когда сначала водитель прогревает двигатель, стрелка температуры поднимается до рабочих температур, затем происходит открытие термостата. Далее ОЖ идет по большому кругу, температура мотора снижается, однако затем термостат подклинивает и не закрывается до конца.

Естественно, жидкость продолжает частично или полностью идти через радиатор (по большому кругу). В результате двигатель начинает остывать, стрелка температуры падает. Затем термостат или закроется, после чего произойдет нагрев ОЖ до рабочих температур, или же останется в заклинившем положении и мотор не будет до конца прогреваться.

При этом часто после остановки двигателя и падения давления в системе охлаждения  далее стрелка сначала поднимется до нормальных температур по мере прогрева, однако затем после открытие термостата все повторится заново. Также возможны случаи, когда термостат может подклинивать не постоянно, а через раз, а также не открывать доступ для ОЖ в большой круг.

В этом случае двигатель будет перегреваться. Бывает так, что работа термостата нарушается как на открытие, так и на закрытие, то есть уместно говорить о совокупности проблем.  Так или иначе, нужно убедиться в том, что термостат исправно и нормально работает.

  • Теперь давайте рассмотрим ситуацию, когда стрелка температуры двигателя прыгает, но с термостатом и другими элементами системы охлаждения все в порядке. В этом случае проблема может быть в датчике температуры охлаждающей жидкости (ДТОЖ) Получается, если прыгает стрелка температуры, виновником часто оказывается неверный сигнал от температурного датчика.

Это значит, что нужно проверять указанный датчик. При этом важно учитывать, что на многих авто таких датчиков может быть 2, 3 или даже 4. Стоят эти датчики также в разных местах в зависимости от конструкции того или иного ДВС.

Также на панель приборов сигнал подает отдельный датчик, чтобы его показания в случае выхода из строя не вносили изменений в работу ЭСУД и ЭБУ двигателем. Обнаружив нужный датчик температуры, нужно проверить его контакт. Достаточно пошевелить датчик или клемму-фишку на нем.

В это время помощник должен следить, происходят ли колебания индикатора температуры на панели приборов в салоне авто. Часто плохой контакт становится причиной того, что стрелка температуры скачет, при этом система охлаждения работает нормально.

Если же дело не в контакте, сам датчик может оказаться вышедшим из строя. Чтобы это проверить, следует замерить сопротивление при разной температуре ОЖ.  Для этого нужно знать, какое сопротивление считается нормальным для датчика на одном или другом ДВС в тех или иных условиях.

Данную информацию можно найти на специализированных форумах, в технической литературе и т.д.  Также отметим, что не следует сразу поспешно и однозначно списывать все проблемы на термостат, не проверив датчики температуры. Стрелка может прыгать и скакать в том случае, если места контактов на датчике попросту окислились, соединение прослаблено. Более того, скачки могут происходить только при включении мощных энергопотребителей (подогрев сидений, стекол, включение фар и т.п.).

Еще добавим, что в случае неисправности самого датчика показания обычно меняются в определенном диапазоне. Если же они изменяются хаотично, тогда вероятнее всего проблемы возникли с  проводкой. Нередко виновником становится минусовой контакт.

Отмечены случаи, когда при проблемах с «массой» указатель температуры показывал критический перегрев, а после остановки мотора нормальные 90 градусов. При этом замеры на клеммах АКБ при заглушенном моторе составляли около 12.5, после запуска поднимались до 13.7 В.

При этом ни замена АКБ с температурными датчиками, ни диагностика и проверка генератора проблему не решила. Выходом из сложившейся ситуации оказалась дополнительная «разминусовка» двигателя.

 Стрелка температуры прыгает при рабочем термостате и ДТОЖ

В некоторых случаях бывает так, что исправным оказывается термостат, а также датчик температуры и проводка. При этом стрелка температуры скачет произвольно, завышая или занижая показания, в произвольном диапазоне.

Часто проблема заключатся в электронной плате щитка приборов. Если пайка такой платы оказывается низкого качества, спустя несколько лет возникают проблемы. Устранить неисправность можно путем разбора щитка и перепайкой. В рамках таких работ следует отдельное внимание уделить  резисторам и выходной массе. Если планируется выполнять работы своими руками, нужно иметь паяльник небольшой мощности с тонким стержнем.

Еще отметим, что стрелка при других исправных элементах как по механической, так и электрической части, может прыгать в том случае, если система охлаждения двигателя завоздушилась. Другими словами, воздух в системе охлаждения образует воздушную пробку. Такая пробка намного быстрее и сильнее нагревается, чем тосол или антифриз.

В результате датчик реагирует на изменение температуры, стрелка указателя хаотично меняет положение. При этом на воздух в системе косвенно указывает то, что жидкость подтекает из-под крышки расширительного бачка, может быть заметно снижение уровня в бачке и т. д.

Что в итоге

Как видно, причин для того, чтобы стрелка указателя температуры двигателя на приборной панели начала прыгать или скакать не так уж много. Однако в рамках диагностики все равно следует применять комплексный подход, исключая возможные неполадки поочередно.

Как правило, начинать следует с проверки контактов датчика и массы, затем мультиметром проверяется сам датчик температуры, после диагностируется термостат. Если все элементы рабочие, тогда проблема может быть в самой панели приборов.

Напоследок отметим, главное, убедиться в том, что двигатель действительно не испытывает перегрева или же  полностью выходит на рабочие температуры. Чтобы это проверить, можно подключить диагностическое оборудование, посредством которого можно увидеть реальную температуру ДВС. Такой подход позволит сузить круг потенциально проблемных элементов и быстрее найти неисправность.

Читайте также

Стрелка температуры охлаждающей жидкости зашкаливает – Защита имущества

Опции темы

Стрелаа температуры двигателя поднимается при вкл зажигания (даже на хол)

P10 Включаю зажигание стрелка поднимается почти на середину , и всё так она всегда , ни вверх ,ни вниз , ну кроме того как зажигание отключишь .Непойму в чем дело , может кто зает?

PrimaВОД, Датчик температуры проверь (поменяй) на сопротивление.
Датчик который на стрелку показания даёт.
И в профиле мотор "забей".

начал датчик температуры врать. Прогревается машина, показывает адекватно. потом может резко зашкалить. потом упасть. При этом иногда даже термостат не успевал сработать, да и верхний патрубок теплый только. Проверил стабилизацию напряжения в щитке – напряжометр не показал скачков. В то же время указатель скакал. Решено было поменять. Поменяли мне его на новый (брал по ВИНу, один в один мой, да и других попросту у нас нет в продаже). Включаю зажигание – стрелка сразу посредине шкалы. При прогреве зашкаливает. Так полагаю сопротивление датчика отличается от заводского. Возникает вопрос – может у кого есть данные о сопротивлении датчиков примеры? На время хочу попробовать подогнать резистором, пока заказанный по экзисту едет.

Сопротивление врят ли отличается.Наверное когда у тебя стрелка скакала,она у тебя спрыгнула с нуля.А при выключенном зажигании что стрелка показывает?

при выключенном нуль. да и сегодня до замены датчика сначала адекватные показания же были. Да и скакала стрелка – громко сказано. плавно (но быстро) поднималась до крайнего верхнего положения, а вот опускалась до реальных показаний уже скачком.

у меня два мануала без этой информации

Менял я значит датчики ОЖ + предохранители, а позже заметил одну особенность. Если вкл габариты, свет или просто нажать на тормоз, то стрелка температуры и стрелка топлива стремительно поднимались.

Зачистил массу от акб к термостату, промазал тонким слоем литола, что бы не окислялось больше.

Скинув приборку, увидел только жгут проводов уходящий вниз😂, охх зря снимал. А нашёл я эту массу в своих ногах, под накладкой справа. Ржавчины и окисления естественно там не было, но вот гайка, которая зажимает сразу 5 или 7 проводов была просто не затянута.

Затянул гайку посильнее, сразу завёл машину, вкл свет, аварийку и держал на тормозе. Стрелка вроде не двигалась как раньше.

Если проблема не исчезнет, то буду кидать дополнительную массу.

Многие автомобилисты сталкивались с тем, что стрелка указателя температуры на панели приборов ВАЗ-2114 уходила вверх, за приделы красной зоны. Эта неисправность может быть связана со многими факторами. Но, эта проблема связана с электрической частью автомобиля.

Почему зашкаливает стрелка температуры — основные причины!

Нормальная рабочая температура двигателя на панели приборов — это 90 градусов. Стрелкой указана красная зона перегрева двигателя. Более подробно о ситуации, когда панель приборов не показывает температуру двигателя.

Выяснить, из-за чего произошла неисправность можно и у себя в гараже, а не обязательно ехать в автосервис. А вот на устранение проблемы может понадобиться сторонняя помощь профессионалов.

Итак, рассмотрим, основные причины того, что на приборной панели ВАЗ-2114 стрелка температуры уходит вверх:

  • Схема приборной панели.
  • Датчик температуры.
  • Жгут проводов.
  • ЭБУ.

Методы решения

Когда причины определены, можно перейти непосредственно к их устранению, и рассмотреть вопрос более детально. Итак, для начала, стоит отметить, что автомобилисту потребуется некоторое знание конструктивных особенностей автомобиля, а также познания в электрической части.

Схема приборной панели

Плата приборной панели

Первое место, где необходимо искать проблему – это приборная панель. Для того, чтобы устранить неисправность придётся демонтировать «приборку», а также разобрать ее.

Следующим этапом будет то, что необходимо найти моторчик, который как раз и приводит стрелку в действие. Неисправности здесь может быть две. Какие именно:

  • Вследствие короткого замыкания сгорела обмотка моторчика.
  • Распаялись или оторвался провод, который припаян от моторчика к плате приборной панели.

Для устранения этой причины необходимо осмотреть место, и определить наличие обрывов. Для полной достоверности необходимо прозвонить контактные провода моторчика, которые замыкают обмотку.

Ещё одним этапом диагностики станет разъём, который подключается к плате. Необходимо найти контакт, который отвечает за показатель температуры и также прозвонить его при помощи мультиметра. Если выявлен обрыв связи, то необходимо его устранить.

Внимание! Если автомобилист не имеет опыта ремонта подобных узлов, настойчиво рекомендуется обратиться к профессиональным автоэлектрикам, чтобы при самостоятельном ремонте не натворить еще большей беды. Они сделают все быстро и качественно.

Датчик температуры

Датчик температуры проверяется мультиметром

Если проблема была скрыта не в приборной панели, то необходимо обратиться непосредственно к датчику температуры . Именно он служит показателем температуры двигателя и передает данные через ЭБУ на стрелку. Выход из строя изделия, может послужить причиной возникновения эффекта подвисания, и зашкаливания стрелки на приборной панели.

Для определения работоспособности датчика, его необходимо демонтировать и при помощи мультиметра «прозвонить». Если установлено, что он «мертвый», то его необходимо заменить.

Жгут проводов

Отсоединение жгута проводов от приборной панели для проверки

Если первые две причины устранены, а проблема осталась, то стоит поискать проблему в жгуте проводов, который идет от двигателя к приборной панели. Конечно, не все автомобилисты способны справиться с таким видом диагностики, по причине незнания распиновки проводов. Поэтому, в данном случае, также стоит обратиться к профессиональным автоэлектрикам для выяснения причин и ремонта. Хотя, причина здесь довольно проста и понятна – обрыв провода или его перегорание.

Список ошибок ЭБУ

Не часто проблему ухода стрелки с нормального положения может спровоцировать электронный блок управления. Именно он задает все параметры и сигналы на приборную панель.

Для устранения неисправности необходимо подключиться к нему и проверить наличие ошибок связанных с датчиком температуры и охлаждающей системы. Так, элементарный сброс ошибок может привести к нормализации работы прибора.

Выводы

Причин возникновения зашкаливания стрелки температуры двигателя ВАЗ-2114 не много, но все они достаточно тяжело диагностируются, а некоторые устраняются только в условиях автосервиса. Поэтому, если автомобилист не проводил ремонтные операции подобного характера необходимо обратиться в автосервис, где помогут и все отремонтируют.

Стрелка температуры показывает перегрев на Форд Мондео — 2 ответа

Желательно было бы знать модель вашего двигателя. А моторы в те годы устанавливались на «Мондео», 1.6л., 1.8л., 2.0л., 2.5л. — бензиновые, и 1.8л. — дизельный.

В указанные годы, собственно должно стоять два датчика температуры около термостата двигателя. Один из них действительно люди называют ДТОЖ (датчик температуры охлаждающей жидкости), он данные по температуре передаёт в «мозги» (ЭБУ двигателя), практически это изменяющееся сопротивление датчика при разных температурах охлаждающей жидкости двигателя. И стоит он сверху корпуса термостата. Если при включенном зажигании с него снять разъём соединительной колодки проводов, то должен включиться вентилятор охлаждения двигателя (таким образом проверяется и работа вентилятора и исправность подключения проводов ДТОЖ, ну некотором образом как бы и исправность самого датчика).

А вот на стрелку щитка приборов, температуру передаёт другой датчик температуры. И находится он тоже на корпусе термостата, но установлен ниже (на рисунке из каталога, я пометил его красной стрелкой)

Теперь по «красной отметке» на щитке приборов.
Когда стрелка уходит на красную отметку, то это как правило значит либо датчик замкнулся либо его сигнальный провод «сел на массу» (или ещё говорят «на корпус»). Если он ничего не показывает, значит нет на него питания (читай — нет контакта) или он не «живой», отказался работать и требуется замена.
При включенном зажигании, отключите «фишку» с проводами от этого датчика, если стрелка упадёт на «ноль», то виноват датчик, а если стрелка будет оставаться в красной зоне, то значит имеется замыкание проводки. Это мультиметр в руки и прозванивать провода придётся, чтобы найти «кз».

Снятый датчик можно проверить на работоспособность, нагревая в ёмкости с водой измеряя температуру градусником и снимая показания с датчика его сопротивление мультиметром

Если всё указывает на неисправность датчика, то поменять его. В выпускаемые годы с 01.01.1992 по 31.12.1997г.г., артикул оригинального датчика 6 193 368.
Есть конечно и аналоги этого датчика, у которых цена пониже.

Датчик температуры поднялся | Датчики температуры

Volkswagen Vento GT - "Wagon leader" › Бортжурнал › Термостат или как поднялась температура.

Добрый вечер друзья. Хочу рассказать как я сегодня боролся с температурой моей Венты, но так и не поборол ее.

В общем все началось с предыдущего воскресенья. Пол дня машина ездила тем на панели приборов показывала ровно 90 градусов. Потом после того как я заглушил авто и заново завел через небольшой промежуток времени. Сразу увидел что температура просто зашкаливает. Держится от 100 до 110 градусов. Открыл капот — чисто сухо ничего не кипит.

Щупаю патрубки. Низ ледяной верх слегка горячий. Ответ первый Заклинил термостат. Еду заказываю — привозят и вот сегодня была установка. Сняли термостат — и на нем были какие то кусочки резины. Лично я ничего не доливал из присадок и не трогал. Думаю ну значит вот это и повлияло. Ставлю новый — заливаю антифриз новый. Проходит пару минут. Такая же история. Температура 110 на панели приборов. Радиатор холодный и патрубки так же.

Ну думаю датчит ДТОЖ гонит засранец. Меняю — такая же история. 110 хоть убей.

Вот и сижу ДУМАЮ 2 самых плачевных варианта. всернуло башку у ПОМПЫ или радиатор забило в хлам. В общем нет церкуляции жидкости по большому кругу.

Но машина при этом не кипит — даже пару раз вентиляторы сработали.

Что делать, если мотор «закипел»

От чего «закипает» двигатель и как с этим бороться

В межсезонье (особенно весной) в автомобиле чаще всего проявляются всевозможные неисправности. Это связано с изменением температурного режима эксплуатации и, естественно, касается лишь узлов, на которые так или иначе влияет изменение температуры окружающей среды. К ним относится система кондиционирования, подвеска, так как в ней используются резиновые втулки (которые нередко заполнены гелем) или пневматические резиновые подушки, и, конечно же, система охлаждения. Охлаждение двигателя - наиболее «капризная» из всех систем автомобиля, так как ее конструкция несовершенна, а ничего принципиально нового для отвода тепла пока не придумано. На сегодняшний день жидкостная система с принудительной рециркуляцией остается преобладающей. Как в любой заполненной жидкостью замкнутой системе, в ней существуют традиционные проблемы – образование воздушных пробок и связанные с ним застои и локальный перегрев, коррозия на внутренних поверхностях элементов и пр.

В связи с резким изменением температурного режима эксплуатации весной в пробках на дорогах нередко можно наблюдать автомобили с «закипевшим» двигателем. Однако ошибочно было бы думать, что поломки в этот период случаются чаще. Дело, скорее, в том, что в зимний период их последствия либо совсем не проявляются, либо проявляются, но не до такой степени, чтобы водитель придавал им серьезное значение.

Что делать, если автомобиль неожиданно закипел?

По большому счету, следить во время движения неукоснительно следует только за двумя приборами – за датчиком уровня топлива и за стрелкой температуры. Так как перегрев двигателя всегда свидетельствует о поломке в системе охлаждения, заметив нестандартное повышение температуры, двигатель нужно немедленно остановить.

Естественно, в определенных ситуациях температура охлаждающей жидкости может подниматься, к примеру, в жару в пробке. Это штатная ситуация, справиться с которой должен электрический вентилятор, включающийся по приказу второго датчика температуры. Если вентилятор и детали системы охлаждения исправны, до красной зоны стрелка не дойдет. Температура будет подниматься и опускаться в одних и тех же пределах. Если же стрелка указателя температуры охлаждающей жидкости заползла в красную зону, двигатель необходимо немедленно выключить. Температура кипения антифриза – 130 градусов Цельсия, и если стрелка в красной зоне, до этой отметки уже недалеко.

Физика процесса закипания

Если в системе охлаждения появилась неисправность, а водитель вовремя не посмотрел на табло указателя температуры, антифриз разогревается выше 130 градусов и закипает. Давление в системе стремительно растет, и крышка радиатора (она, кстати, снабжена клапаном, позволяющим, в прямом смысле, спускать пар) перестает удерживать антифриз внутри системы. Как следствие, раскаленная жидкость начинает фонтаном извергаться в подкапотное пространство. Там она попадает на еще более раскаленный блок цилиндров и другие части двигателя, отчего и образуются устрашающие клубы пара, валящие из-под капота во все стороны. Это в лучшем случае, а в худшем раньше крышки «сдается», то есть сначала вздувается, а потом и лопается, не выдержав давления, одна из резиновых трубок системы охлаждения, которых в автомобиле немало. Как правило, эта участь постигает одну из двух длинных и толстых трубок, подводящих охлаждающую жидкость к радиатору.

Возможные последствия закипания охлаждающей жидкости

Если антифриз вскипел и вырвался наружу, значит, в системе его осталось меньше, и охлаждаться в штатном режиме двигатель уже не будет. Если включить его и продолжить движение, жидкость снова закипит, а поскольку ее стало значительно меньше, температура в районе камеры сгорания и главных подвижных частей – поршней – резко подскочит. Металл, из которого сделаны поршни. расширится, и двигатель попросту заклинит. Даже если этого не случится, корпус блока цилиндров может треснуть и прийти в негодность. В крайнем случае, это произойдет с головкой блока цилиндров. или ее просто «поведет», то есть, попросту говоря, она станет кривой и потребует ремонта и переборки. Часто лопается или деформируется прокладка между головкой блока и блоком, и это наиболее щадящее из возможных последствий. В любом случае, финансовые последствия попыток «доехать до сервиса» на автомобиле с вытекшим антифризом будут грандиозными, учитывая, сколько стоит новый двигатель к современной модели автомобиля. Повреждения блока, поршней или головки следует всеми силами избегать.

Что можно сделать, если стрелка оказалась на пороге красной зоны или уже в ней

Если водитель вовремя заметил нестандартный подъем температуры, нужно постараться ее сбросить доступными способами. Самый простой из них – включить на полную мощность отопитель. В нем также есть радиатор, и он в этом случае сыграет роль дополнительного средства охлаждения антифриза. Если это не помогло, продолжать движение нельзя ни под каким видом.

Если антифриз вытек, его нужно долить, так как всегда есть шанс, что произошел какой-то случайный сбой, и после долива температура больше подниматься не будет. Решившись на эту операцию, нужно неукоснительно соблюдать два правила: не открывать крышку радиатора сразу после кипения и не заливать в расширительный бачок свежий антифриз, не остудив двигатель. В первом случае можно попасть в больницу, обварившись кипящим антифризом, во втором – все-таки спровоцировать появление трещин в блоке или головке.

Летом двигатель до залива новой порции антифриза должен остывать не менее часа, так как попадание прохладного антифриза в кипящий сродни питью ледяной воды сразу после горячего кофе. Металл, как и эмаль зубов, в этом случае будет разрушаться из-за перепада температур.

Доливать антифриз и пытаться продолжать движение может только опытный водитель, способный понять, какая именно поломка произошла в системе охлаждения. Если опыта недостаточно, лучше сразу вызывать эвакуатор.

Распространенные поломки системы охлаждения и способы их ремонта

Чаще всего выходит из строя термостат. который заклинивает в закрытом положении. В этом случае антифриз просто не попадает в так называемый «большой круг охлаждения», то есть не циркулирует внутри радиатора. Термостат заполнен специальным веществом, которое в процессе эксплуатации теряет свои рабочие свойства, делая приспособление нерабочим. К сожалению, это никак нельзя заметить снаружи. Термостат необходимо заменить, чтобы восстановить штатную схему циркуляции.

Не срабатывает вентилятор при работающем термостате. Без вентилятора остудить двигатель в пробке невозможно, так как набегающего потока воздуха в пробке нет. Часто выходит из строя не сам вентилятор, а контакты разъема питания или провода. Это выявляется в процессе диагностики у электрика.

Датчик температуры вышел из строя и не подает вентилятору команду на включение либо совсем, либо когда уже слишком поздно, и температура уже поднялась. Также выявляется в процессе диагностики.

Сломался рециркуляционный насос, который также называют помпой. Проверка работы и регламентная замена помпы производится во время плановых ТО. Если же автомобиль не обслуживается в техцентре дилера. нужно знать срок службы помпы для своего автомобиля и менять ее вовремя, до появления поломки.

Радиатор забит грязью после зимы и не справляется, хотя остальные части системы работают. Необходимо отправиться на мойку и попросить промыть радиатор. Крайне желательно затем продуть его сжатым воздухом, помогающим удалить грязь из сот радиатора.

Не стоит забывать, что производить какие-либо манипуляции, не опасаясь последствий, может только опытный водитель с навыками автоэлектрика и автослесаря. Если ремонт своими руками автомобилисту чужд, а двигатель закипел, лучше сразу вызывать эвакуатор и отправиться в сервис, взяв с собой запас антифриза нужной марки и цвета .

Бумажный самолетик из США поднялся на рекордную высоту

Обычно дети делают самолетики из бумаги ради минутного развлечения. Здорово запустить такую штуку с балкона или в школе на перемене.

Но волонтеры американской Fox Valley Composite Squadron пошли дальше. Курсанты организации, которая сотрудничает с ВВС США, сумели поднять свой летательный аппарат на высоту 29 432 метра.

Конечно, так круто он залетел не сам. До указанной точки его доставил специальный аэростат. После чего шар лопнул и конструкция из картона перешла в режим плавного спуска.

Примитивным решение назвать нельзя. Его оснастили весьма внушительным образом. На борту поместили камеры для съемки видео в HD-качестве, солнечные и обычные батареи, барометр, датчики температуры, систему слежения GPS и компьютер, контролирующий перечисленное.

Юным инженерам (а так же взрослым кураторам) удалось уложиться в адекватный лимит веса — 424 г. При длине изобретения в 76 см и размахе крыльев в 36,8 см.

С формой молодые люди экспериментировать не стали. Она осталась вполне традиционной.

Стартовала «миссия» из местечка Канкакее, что в штате Иллиноис. Спустя 2 часа и 7 минут самолетик приземлился в 132 километрах от упомянутой локации (уже в Индиане, к юго-западу от Рочестера).

Вполне вероятно, что инициатива угодит не только на страницы СМИ, но и в книгу рекордов Гиннеса. Дело в том, что энтузиасты из США смогли побить достижение британской команды PARIS. Последняя — с помощью планера Vulture 1 — покорила потолок в 27 127 метров (в 2010 году).

US team breaks Guinness World Record for highest paper airplane flight - In a press release on its website, the US Fox Valley Composite Squadron, Illinois Wing, Civil Air Patrol, reports that the paper airplane was launched from Kankakee, Illinois, and landed 82 miles (132 km) away, Southwest of Rochester, Indiana. The flight took just under 2 hours and 7 minutes. The paper airplane, designed by the cadets themselves, is said to have a traditional shape and is made out of paper board. It is 30 inches (76 cm) long with a wingspan of 14.5 in (36.8 cm).

Как работает охлаждающая жидкость

Теперь, когда мы поговорили о масле и о том, насколько оно важно для вашего автомобиля, давайте поговорим о охлаждающей жидкости, другом спасательном круге вашего автомобиля.

Для чего нужна охлаждающая жидкость? Я уверен, вы знаете, что в радиатор добавлена ​​охлаждающая жидкость. В названии есть слово круто, что помогает определить его функцию. Вы, наверное, знаете, что он зеленый (он бывает и других цветов). Возможно, вы знаете, что некоторые люди также называют его антифризом. (См. Блог Is It Coolant or Antifreeze or What?, Если вы не знаете разницы между охлаждающей жидкостью и антифризом.)

В любом случае основная цель охлаждающей жидкости - поддерживать температуру вашего двигателя. Это не просто круто. Вы же не хотите, чтобы ваш двигатель был холодным. Вы хотите, чтобы двигатель был достаточно горячим для эффективного сжигания топлива и достаточно холодным, чтобы не плавиться и не заклинивать. Механики называют это оптимальной температурой.

Работающий двигатель ГОРЯЧИЙ. Он может достигать 6000 градусов по Фаренгейту. Оптимальная температура для двигателя составляет 1200-1700 градусов по Фаренгейту. Очень жарко! Охлаждающая жидкость помогает поддерживать температуру двигателя на уровне не более 1700 градусов по Фаренгейту.

Когда ваш автомобиль включен, двигатель работает постоянно. Таким образом, охлаждающая жидкость постоянно циркулирует или перекачивается. Он нагревается при прохождении через двигатель и снова охлаждается при прохождении через радиатор. Это большой круг перекачивания охлаждающей жидкости, чтобы помочь вашему очень дорогому двигателю работать в лучшем виде!

Очень простой поток охлаждающей жидкости, показывающий теплопередачу.

Вот хороший способ визуализировать это. Вы знаете, что шкала от C до H на вашей приборной панели? C означает охлаждение, а H - горячее.Некоторые автомобили имеют цифры вместо C или H. Цифры обозначают температуру охлаждающей жидкости .

Числа, обозначающие температуру вместо C и H.

При первом запуске автомобиля стрелка находится на C. Ваш двигатель холодный, а температура охлаждающей жидкости низкая.

Если индикатор не доходит до середины, температура охлаждающей жидкости и двигателя слишком низкая, и ваш двигатель не будет эффективно сжигать топливо.

По мере того, как вы управляете автомобилем, двигатель начинает нагреваться, охлаждающая жидкость, которая накачивается вокруг двигателя, начинает нагреваться.Стрелка манометра начинает подниматься. В зависимости от того, насколько холодно на улице, нужно 2-10 минут, чтобы игла оказалась прямо посередине C и H. Это когда охлаждающая жидкость и двигатель работают при оптимальной температуре.

Perfecto

Если датчик начинает ползать выше середины C и H, это считается «перегревом» вашего автомобиля. Двигатель и охлаждающая жидкость начинают нагреваться до опасной температуры, и вы можете повредить двигатель! Охлаждающая жидкость начнет выкипать, что усугубит проблему перегрева, потому что у вас будет еще меньше охлаждающей жидкости.Остановите машину как можно скорее!

Нет, буэно!

Охлаждающая жидкость также предохраняет металлические части вашего автомобиля от коррозии и замерзания в холодном климате.

Вопросы по охлаждающей жидкости? Приходите в бесплатную мастерскую Girls Auto Clinic. Напишите мне для получения дополнительной информации [email protected]

Ссылки по теме
Масло и охлаждающая жидкость - залог жизни вашего автомобиля
Это охлаждающая жидкость или антифриз или что?
Знай свои цвета!

Прочтите правильно, спасите свой двигатель

Датчик температуры вашего автомобиля кажется простым: стрелка, которая показывает вам, горячий или холодный ваш двигатель, с «безопасной зоной» температур между ними.Однако не в каждой машине есть такой тип настройки, так как у некоторых есть цифровое считывание фактических значений температуры, а у других просто красный свет для «горячего» и синий для «холодного».

Чтение и понимание датчика температуры вашего автомобиля не должно быть полной загадкой. Кроме того, перегретый двигатель может привести к дорогостоящему ремонту, поэтому очень важно знать, как реагировать на информацию, которую дает вам ваш автомобиль.

Различные датчики, разные данные

Подавляющее большинство автомобильных систем измерения температуры имеют панель с бесчисленными номерами, стрелка которой перемещается от C к H.Однако было бы ошибкой думать, что этот тип датчика дает вам точные показания температуры двигателя вашего автомобиля. Фактически, эта средняя часть шкалы, между показаниями холодного и горячего воздуха, может отображать широкий диапазон температур, который компьютер автомобиля интерпретирует как «нормальный». Если в вашем двигателе не наблюдается значительного колебания температуры, маловероятно, что игла сдвинется с этого места.

Другие автомобили могут обеспечить более прямое считывание фактических температур, что в некоторых случаях требует, чтобы вы знали, что слишком жарко, а что слишком холодно.Цифровой датчик, показывающий градусы Фаренгейта внутри вашего мотора, полезен, если вы редуктор, но если вы просто пытаетесь приступить к работе, помните, что температура выше 240 градусов начинает вызывать беспокойство.

Если что-то выйдет из-под контроля, то даже цифровой датчик подаст сигнал тревоги, мигая или перезвонив, чтобы привлечь ваше внимание к тому, что температура двигателя слишком высока. Автомобили, у которых вообще нет датчика, будут делать то же самое, загорая на приборной панели световой индикатор, указывающий, что ваш двигатель находится в опасной зоне.

Слишком холодно? Не беспокойтесь

С современным двигателем вам не нужно беспокоиться о том, что он будет работать слишком холодно. Хотя некоторые высокопроизводительные автомобили могут ограничивать скорость вращения двигателя до тех пор, пока они немного не нагреются, даже в разгар зимы нет необходимости оставлять автомобиль на холостом ходу, пока датчик температуры не опустится до середины. Компьютер вашего автомобиля компенсирует это нужным количеством топлива и воздуха, независимо от того, насколько холодно на улице.

Слишком жарко? Выключите его

Двигатель, который работает слишком сильно, на что указывает стрелка датчика, ударяющая по H, звуковой сигнал тревоги, мигающий красный свет или пар, поднимающийся из-под капота, - это совсем другая история.Если вы столкнулись с одним из этих предупреждений, вам следует съехать с дороги и как можно скорее заглушить автомобиль. Не открывайте капот, чтобы не обжечься паром или перегретой охлаждающей жидкостью двигателя, но держите вспомогательное питание включенным, чтобы вы могли следить за манометром и видеть, упадет ли температура обратно в зону безопасности. В противном случае вам следует вызвать помощь на дороге, чтобы отбуксировать автомобиль в гараж, чтобы не рисковать дальнейшими повреждениями.

Проверьте все реле, датчики и переключатели , доступные в NAPA Online, или доверьтесь одному из наших 17 000 пунктов обслуживания NAPA AutoCare для текущего обслуживания и ремонта.Чтобы получить дополнительную информацию о датчике температуры в автомобиле, поговорите со знающим экспертом в местном магазине NAPA AUTO PARTS.

Фото любезно предоставлено Freeimages

Признаки неисправного или неисправного температурного реле (датчика) охлаждающей жидкости

Датчик температуры охлаждающей жидкости, также известный как датчик температуры охлаждающей жидкости, представляет собой датчик системы управления двигателем, который используется для контроля температуры охлаждающей жидкости двигателя. Большинство датчиков температуры охлаждающей жидкости работают с использованием электрического сопротивления для измерения температуры охлаждающей жидкости.Затем этот сигнал отправляется в компьютер, чтобы можно было внести изменения в синхронизацию двигателя и расчеты топлива для оптимальной производительности, поскольку двигателям требуется больше топлива, когда они холодные, и меньше топлива, когда они полностью прогреты. Компьютер также уменьшит настройки производительности двигателя, если обнаружит, что температура двигателя слишком высока, чтобы защитить двигатель от возможного повреждения из-за перегрева.

Поскольку температура играет такую ​​жизненно важную роль в расчетах характеристик двигателя, любая проблема с датчиком температуры охлаждающей жидкости может быстро превратиться в проблемы с производительностью двигателя.Обычно проблема с датчиком температуры охлаждающей жидкости вызывает несколько симптомов, которые предупреждают водителя о потенциальной проблеме, которую следует тщательно изучить.

1. Низкая экономия топлива

Один из первых симптомов, связанных с проблемой с датчиком температуры охлаждающей жидкости, - это плохая экономия топлива. Если датчик температуры охлаждающей жидкости выходит из строя, он может отправить ложный сигнал на компьютер и прервать расчет топлива и времени. Нередко датчик температуры охлаждающей жидкости выходит из строя и посылает на компьютер постоянный холодный сигнал.Это заставит компьютер думать, что двигатель холодный, даже если он не холодный, и в результате будет использовать больше топлива, чем необходимо. Это снизит экономию топлива и может снизить производительность двигателя.

2. Черный дым из двигателя

Еще одним признаком возможной проблемы с датчиком температуры охлаждающей жидкости является черный дым из выхлопной трубы автомобиля. Если датчик температуры охлаждающей жидкости выходит из строя и посылает в ЭБУ сигнал холода, это может сбить ЭБУ с толку и привести к излишнему обогащению топливной смеси.Если топливная смесь становится чрезмерно богатой до такой степени, что топливо не может быть должным образом сожжено в камере сгорания, оно сгорит в выхлопных трубах и вызовет черный дым. В тяжелых случаях черный дым может быть достаточно сильным, чтобы не управлять автомобилем.

3. Перегрев двигателя

Еще одним признаком проблемы с датчиком температуры охлаждающей жидкости является перегрев двигателя. Датчик температуры охлаждающей жидкости также может выйти из строя, что приведет к подаче постоянно горячего сигнала.Это может привести к тому, что компьютер неправильно компенсирует сигнал обедненной смеси, что может привести к перегреву и даже к пропускам зажигания или пингу двигателя.

4. Загорается индикатор двигателя.

Горящая лампа Check Engine - еще один признак потенциальной проблемы с датчиком температуры охлаждающей жидкости. На некоторых автомобилях компьютер включает контрольную лампу двигателя, если обнаруживает проблему с сигналом датчика или его цепью. Индикатор Check Engine будет гореть до тех пор, пока проблема не будет устранена.

Датчик температуры охлаждающей жидкости является одним из наиболее важных датчиков системы управления двигателем, так как его показания играют ключевую роль в расчетах, влияющих на работу двигателя. По этой причине, если вы подозреваете, что датчик температуры охлаждающей жидкости неисправен, обратитесь к профессиональному специалисту YourMechanic для осмотра автомобиля. Они смогут диагностировать ваш автомобиль и определить, нужна ли вам замена реле температуры охлаждающей жидкости.

Ищете новый переключатель температуры охлаждающей жидкости?

Посмотрите десятки отличных вариантов прямо здесь

купить сейчас
Autoblog может получать долю от покупок, сделанных по ссылкам на этой странице.Цены и доступность могут быть изменены.

Отображает температуру охлаждающей жидкости двигателя. Белый диапазон индикатора указывает на низкую температуру охлаждающей жидкости двигателя, а красный диапазон индикатора указывает на высокую температуру охлаждающей жидкости двигателя и перегрев.


Если стрелка указателя температуры охлаждающей жидкости двигателя (белая) мигает, существует вероятность перегрева.Двигайтесь медленно, чтобы снизить нагрузку на двигатель, пока не найдете безопасное место для остановки автомобиля и дождитесь, пока двигатель остынет.

См. Перегрев (поиск).


  • (SKYACTIV-G 2.5Т)

    Если температура охлаждающей жидкости двигателя высокая или двигатель горячий, мощность двигателя может быть ограничена.

  • Единица измерения температуры (Цельсия / Фаренгейта) на индикаторе охлаждающей жидкости двигателя изменяется вместе с единицей измерения температуры на индикаторе наружной температуры.

    См. Другое оборудование / функции (поиск).

  • Во время нормальной езды температура охлаждающей жидкости двигателя стабилизируется на уровне 100 ° C (210 ° F) или ниже, а датчик показывает диапазон ниже 100 ° C (210 ° F).

символов автомобилей на приборной панели: вот что они означают

Восемь советов по вождению зимой

Вот несколько советов, которые помогут вам с зимним сезоном.

Wochit

Представьте, что вы едете по дороге, когда на приборной панели внезапно загорается свет.

Некоторым легко понять, что означает символ и какие действия предпринять дальше. Но многие не понимают, что видят.

Согласно опросу, проведенному Goodyear Auto Service и Just Tyres, молодые водители не так хорошо знакомы с символами на приборной панели, как со смайликами. Опрос пришел к выводу, что 88 процентов молодых людей могут идентифицировать смайлики по сравнению с 51 процентами молодых людей, которые могут идентифицировать предупреждающий знак транспортного средства.

Эти символы, часто называемые «идиотскими огнями» (например, предупреждающие знаки для чайников), нацелены на то, чтобы их было легко понять. Но для многих водителей, молодых и старых, это не так просто.

Вот 10 символов и значений приборной панели, согласно AutoZone.

Индикатор ABS

Этот символ указывает на то, что компьютер антиблокировочной системы тормозов установил код и нуждается в профессиональной диагностике.

Свеча накаливания

Этот символ предназначен только для автомобилей с дизельным двигателем и означает, что двигатель накаливания нагревается, и водитель не должен запускать двигатель, пока не погаснет свет.

Противотуманные фары

Противотуманные фары загораются, когда этот символ активен.

Тормозная система

Значок тормозной системы указывает на одну из трех потенциальных проблем: стояночный тормоз включен, проблема с тормозной системой или низкий уровень жидкости или проблемы с АБС.

Приоткрытая дверь

Когда двери автомобиля открыты, этот значок гарантирует, что водитель в курсе. Если оставить дверцу открытой на ночь, аккумулятор может разрядиться.

Напоминание о наличии омывающей жидкости

Этот символ указывает на низкий уровень омывающей жидкости.Залить бачок омывающей жидкости под капотом автомобиля. На крышке для наполнения резервуара должен быть символ.

Система контроля давления в шинах

Водители должны проверять давление в шинах или манипуляции с датчиками в шинах, когда этот значок активен. Некоторые автомобили могут позволить оператору вручную сбросить сигнальную лампу, в то время как другим может потребоваться обслуживание.

Круиз-контроль

Этот символ указывает на то, что круиз-контроль включен во время движения.

Предупреждение об аккумуляторе / зарядке

Этот значок указывает на то, что уровень напряжения ниже нормального и система зарядки автомобиля не работает должным образом. Auto Zone рекомендует проверять клеммы аккумулятора, ремень генератора и состояние аккумулятора.

Система охлаждения двигателя

Система охлаждения двигателя или предупреждающий индикатор температуры охлаждающей жидкости загораются, если температура превышает нормальные пределы. Проверьте работу вентилятора, крышку радиатора, утечки охлаждающей жидкости и уровень охлаждающей жидкости.

Когда загораются индикаторы, лучше всего проверить проблему. Предупреждающий световой сигнал не всегда означает худшее - иногда это может быть неисправный провод или неисправный датчик.

Но рисковать бессмысленно.

THERMISTOR BASICS - Волновая электроника

Диапазон температур: Приблизительный общий диапазон температур, в котором может использоваться датчик определенного типа. В пределах заданного диапазона температур одни датчики работают лучше, чем другие.

Относительная стоимость: Относительная стоимость при сравнении этих датчиков друг с другом. Например, термисторы недороги по сравнению с RTD, отчасти потому, что предпочтительным материалом для RTD является платина.

Постоянная времени: Приблизительное время, необходимое для перехода от одного значения температуры к другому. Это время в секундах, которое требуется термистору для достижения 63,2% разницы температур от начального до окончательного показания.

Стабильность: Способность контроллера поддерживать постоянную температуру на основе обратной связи датчика по температуре.

Чувствительность: Степень реакции на изменение температуры.

Какие формы термисторов доступны?
Термисторы

бывают разных форм - диск, микросхема, бусинка или стержень, и могут быть установлены на поверхность или встроены в систему. Они могут быть залиты эпоксидной смолой, стеклом, обожженным фенолом или окрашены. Наилучшая форма часто зависит от контролируемого материала, например твердого вещества, жидкости или газа.

Например, шариковый термистор идеально подходит для встраивания в устройство, а стержень, диск или цилиндрическая головка лучше всего подходят для оптических поверхностей.Чип термистора обычно устанавливается на печатной плате (PCB). Существует много, много различных форм термисторов, некоторые из них:


Рисунок 3: Типы термисторов

Выберите форму, которая обеспечивает максимальный контакт поверхности с устройством, температура которого отслеживается. Независимо от типа термистора, подключение к контролируемому устройству должно выполняться с помощью пасты с высокой теплопроводностью или эпоксидного клея. Обычно важно, чтобы эта паста или клей не проводили электричество.

Как термистор работает в управляемой системе?

В основном термистор используется для измерения температуры устройства. В системе с контролируемой температурой термистор - это небольшая, но важная часть более крупной системы. Контроллер температуры контролирует температуру термистора. Затем он сообщает нагревателю или охладителю, когда включать или выключать, чтобы поддерживать температуру датчика.

На схеме ниже, иллюстрирующей пример системы, есть три основных компонента, используемых для регулирования температуры устройства: датчик температуры, регулятор температуры и устройство Пельтье (обозначенное здесь как TEC или термоэлектрический охладитель).Головка датчика прикрепляется к охлаждающей пластине, которая должна поддерживать определенную температуру для охлаждения устройства, а провода присоединяются к контроллеру температуры. Контроллер температуры также имеет электронное соединение с устройством Пельтье, которое нагревает и охлаждает целевое устройство. Радиатор прикреплен к устройству Пельтье для отвода тепла.


Рисунок 4: Система с термисторным управлением
Работа датчика температуры заключается в отправке обратной связи по температуре на контроллер температуры.Через датчик проходит небольшой ток, называемый током смещения, который посылается контроллером температуры. Контроллер не может считывать сопротивление, поэтому он должен преобразовывать изменения сопротивления в изменения напряжения, используя источник тока для подачи тока смещения через термистор для создания управляющего напряжения.

Регулятор температуры - это мозг этой операции. Он берет информацию датчика, сравнивает ее с тем, что необходимо охлаждаемому блоку (так называемая уставка), и регулирует ток через устройство Пельтье, чтобы изменить температуру в соответствии с уставкой.

Расположение термистора в системе влияет как на стабильность, так и на точность системы управления. Для лучшей стабильности термистор необходимо разместить как можно ближе к термоэлектрическому или резистивному нагревателю. Для обеспечения максимальной точности термистор должен располагаться рядом с устройством, требующим регулирования температуры. В идеале термистор встроен в устройство, но его также можно прикрепить с помощью теплопроводящей пасты или клея. Даже если устройство встраивается, воздушные зазоры следует устранять с помощью термопасты или клея.

На рисунке ниже показаны два термистора, один из которых подключен непосредственно к устройству, а другой удален или удален от устройства. Если датчик расположен слишком далеко от устройства, время теплового запаздывания значительно снижает точность измерения температуры, а размещение термистора слишком далеко от устройства Пельтье снижает стабильность.


Рисунок 5: Размещение термистора

На следующем рисунке график показывает разницу в показаниях температуры, снятых обоими термисторами.Термистор, прикрепленный к устройству, быстро реагировал на изменение тепловой нагрузки и регистрировал точные температуры. Удаленный термистор тоже среагировал, но не так быстро. Что еще более важно, показания отклоняются чуть более чем на полградуса. Эта разница может быть очень значительной, когда требуются точные температуры.


Рисунок 6: График отклика положения термистора

После выбора места размещения датчика необходимо настроить остальную часть системы.Это включает определение сопротивления базового термистора, тока смещения для датчика и заданной температуры нагрузки на контроллере температуры.

Какое сопротивление термистора и ток смещения следует использовать?
Термисторы

классифицируются по величине сопротивления, измеренной при комнатной температуре, которая считается 25 ° C. Устройство, температуру которого необходимо поддерживать, имеет определенные технические характеристики для оптимального использования, определенные производителем.Их необходимо определить перед выбором датчика. Поэтому важно знать следующее:

Каковы максимальная и минимальная температура для устройства?
Термисторы идеально подходят для измерения температуры в одной точке в пределах 50 ° C от окружающей среды. Если температура слишком высокая или низкая, термистор не будет работать. Хотя есть исключения, большинство термисторов лучше всего работают в диапазоне от -55 ° C до + 114 ° C.

Поскольку термисторы являются нелинейными, то есть зависимости температуры от сопротивления отображаются на графике в виде кривой, а не прямой линии, очень высокие или очень низкие температуры не регистрируются правильно.Например, при очень небольших изменениях очень высоких температур будут регистрироваться незначительные изменения сопротивления, что не приведет к точным изменениям напряжения.

Каков оптимальный диапазон термисторов?
В зависимости от тока смещения от контроллера каждый термистор имеет оптимальный полезный диапазон, то есть диапазон температур, в котором точно регистрируются небольшие изменения температуры.

В таблице ниже показаны наиболее эффективные диапазоны температур для термисторов с длиной волны при двух наиболее распространенных токах смещения.


Рисунок 7: Таблица выбора термистора

Лучше всего выбирать термистор, где заданная температура находится в середине диапазона. Чувствительность термистора зависит от температуры. Например, термистор может быть более чувствительным при более низких температурах, чем при более высоких температурах, как в случае с термистором 10 кОм TCS10K5 компании Wavelength. С TCS10K5 чувствительность составляет 162 мВ на градус Цельсия в диапазоне от 0 ° C до 1 ° C, и 43 мВ / ° C между 25 ° C и 26 ° C и 14 мВ ° C между 49 ° C и 50 °. С.

Каковы верхний и нижний пределы напряжения на входе датчика терморегулятора?
Пределы напряжения обратной связи датчика с регулятором температуры указываются производителем. В идеале следует выбрать комбинацию термистора и тока смещения, которая обеспечивает напряжение в пределах диапазона, разрешенного регулятором температуры.

Напряжение связано с сопротивлением по закону Ома. Это уравнение используется для определения необходимого тока смещения.Закон Ома гласит, что ток через проводник между двумя точками прямо пропорционален разности потенциалов между двумя точками и для этого тока смещения записывается как:

В = I Смещение x R

Где:
В - напряжение, в вольтах (В)
I BIAS - это ток в амперах или амперах (A)
I BIAS означает, что ток фиксированный
R - сопротивление в Ом (Ом)

Контроллер вырабатывает ток смещения для преобразования сопротивления термистора в измеряемое напряжение.Контроллер будет принимать только определенный диапазон напряжения. Например, если диапазон контроллера составляет от 0 до 5 В, напряжение термистора должно быть не ниже 0,25 В, чтобы электрические шумы нижнего уровня не мешали считыванию, и не выше 5 В для считывания.

Предположим, что используется вышеупомянутый контроллер и термистор 100 кОм, такой как TCS651 от Wavelength, а температура, которую устройство должно поддерживать, составляет 20 ° C. Согласно паспорту TCS651, сопротивление составляет 126700 Ом при 20 ° C.Чтобы определить, может ли термистор работать с контроллером, нам нужно знать полезный диапазон токов смещения. Используя закон Ома для определения I BIAS , мы знаем следующее:

V / R = I Смещение

0,25 / 126700 = 2 мкА - нижний предел диапазона
5,0 / 126700 = 39,5 мкА - верхний предел

Да, этот термистор будет работать, если ток смещения регулятора температуры может быть установлен в пределах от 2 мкА до 39,5 мкА.

При выборе термистора и тока смещения лучше всего выбирать такой, при котором развиваемое напряжение находится в середине диапазона.На входе обратной связи контроллера должно подаваться напряжение, которое определяется сопротивлением термистора.

Так как люди легче всего относятся к температуре, сопротивление часто нужно менять на температуру. Наиболее точная модель, используемая для преобразования сопротивления термистора в температуру, называется уравнением Стейнхарта-Харта.

Что такое уравнение Стейнхарта-Харта?

Уравнение Стейнхарта-Харта - это модель, которая была разработана в то время, когда компьютеры не были повсеместными, и большинство математических вычислений выполнялось с использованием логарифмических правил и других математических средств, таких как таблицы трансцендентных функций.Уравнение было разработано как простой метод более простого и точного моделирования температур термисторов.

Уравнение Стейнхарта-Харта:

1 / T = A + B (lnR) + C (lnR) 2 + D (lnR) 3 + E (lnR) 4…

Где:
T - температура в Кельвинах (K, Кельвин = Цельсий + 273,15)
R - сопротивление при T, в Ом (Ом)
A, B, C, D и E - коэффициенты Стейнхарта-Харта, которые меняются в зависимости от типа используемого термистора и диапазона измеряемой температуры.
ln - это натуральное бревно, или бревно до основания Нэпиера 2,7 1828

Члены могут продолжаться бесконечно, но, поскольку ошибка настолько мала, уравнение обрезается после кубического члена, а квадратный член удаляется, поэтому используется стандартное уравнение Стейнхарта-Харта:

1 / Т = А + В (lnR) + C (lnR) 3

Одно из удовольствий компьютерных программ заключается в том, что уравнения, на решение которых потребовались бы дни, если не недели, выполняются за считанные секунды. Введите «Калькулятор уравнения Стейнхарта-Харта» в любой поисковой системе, и будут возвращены страницы со ссылками на онлайн-калькуляторы.

Как используется уравнение Стейнхарта-Харта?

Это уравнение вычисляет с большей точностью фактическое сопротивление термистора как функцию температуры. Чем более узкий диапазон температур, тем точнее будет расчет сопротивления. Большинство производителей термисторов предоставляют коэффициенты A, B и C для типичного диапазона температур.

Кто такие Стейнхарт и Харт?

Джон С. Стейнхарт и Стэнли Р. Харт впервые разработали и опубликовали уравнение Стейнхарта-Харта в статье под названием «Калибровочные кривые для термисторов» в 1968 году, когда они были исследователями в Вашингтонском институте Карнеги.Стейнхарт стал профессором геологии и геофизики и морских исследований в Университете Висконсин-Мэдисон, а Стэнли Р. Харт стал старшим научным сотрудником океанографического института Вудс-Хоул.

Заключение

Термисторы - это терморезисторы, сопротивление которых изменяется при изменении температуры. Они очень чувствительны и реагируют на очень небольшие изменения температуры. Их лучше всего использовать, когда необходимо поддерживать определенную температуру, а также при мониторинге температуры в пределах 50 ° C от окружающей среды.

Термисторы

, как часть системы контроля температуры, являются лучшим способом измерения и контроля нагрева и охлаждения устройства Пельтье. Их способность регулировать с минутными приращениями обеспечивает максимальную общую стабильность системы. Термисторы могут быть встроены или монтированы на поверхности устройства, требующего контроля температуры. В зависимости от типа они могут измерять жидкости, газы или твердые тела.

Wavelength поставляет различные термисторы с шариковыми и цилиндрическими головками. Чтобы просмотреть текущий выбор, щелкните здесь.

Почему в моем автомобиле высокий датчик температуры и другие важные сведения

Ваш двигатель усердно работает, чтобы производить мощность, и с этой мощностью он нагревается почти до 250 градусов по Фаренгейту, и это всего лишь средняя дневная температура. Летом тепло вашего двигателя в сочетании с летним солнцем и жаром, исходящим от асфальта, могут достигать температуры, близкой к 500 градусам по Фаренгейту. Радиатор, циркулирующий по всему двигателю, - это единственная защита вашего автомобиля от перегрева.К счастью, ваш датчик температуры информирует вас о текущей температуре, чтобы вы знали, если ваш двигатель становится слишком горячим и пора ли остановиться.

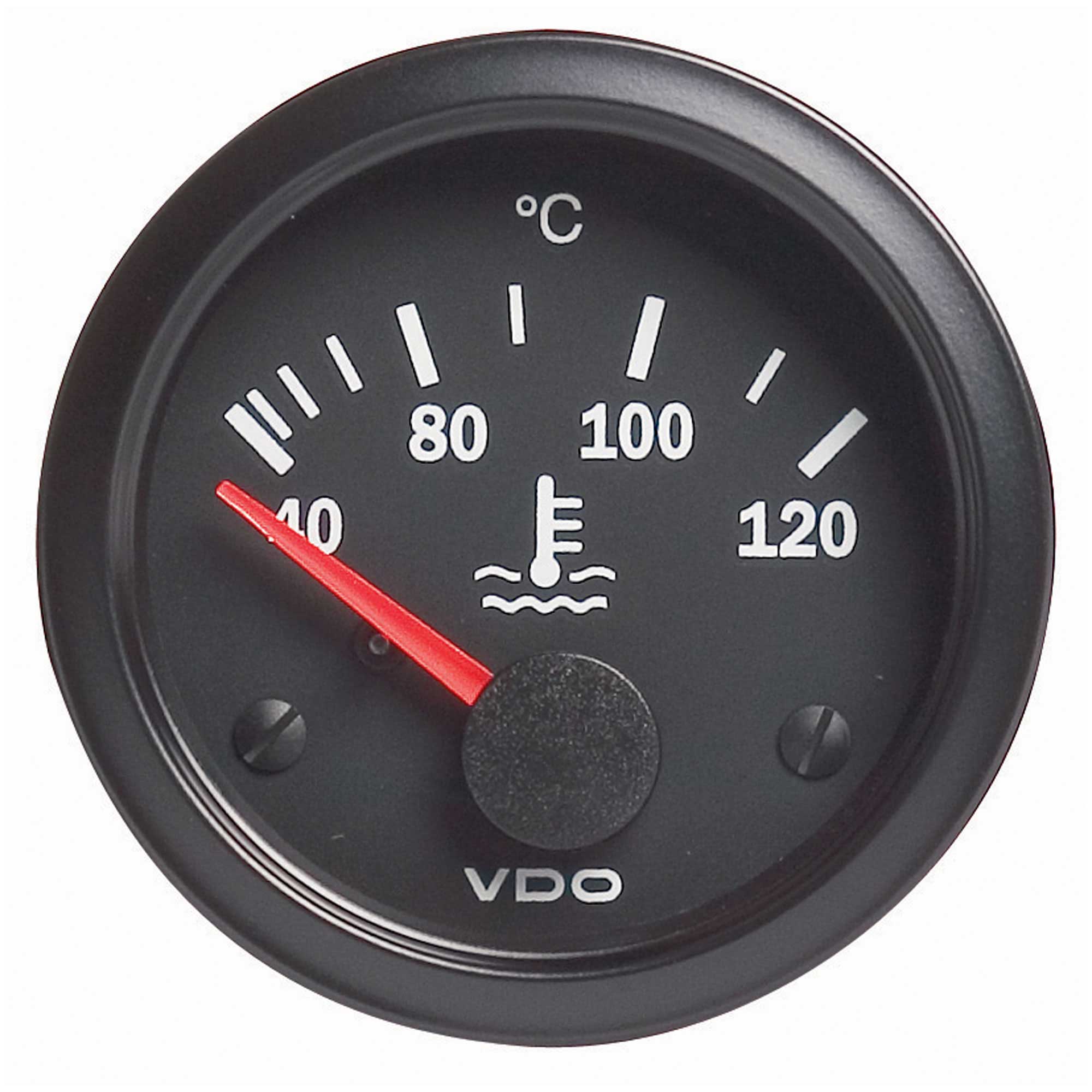

Что такое датчик температуры?

Автомобильный датчик температуры показывает текущую температуру охлаждающей жидкости в двигателе вашего автомобиля. Он позволяет узнать, холодная, нормальная или горячая охлаждающая жидкость. Охлаждающая жидкость циркулирует по всему двигателю и поглощает тепло

образуется в результате сгорания в цилиндрах.Затем тепло выделяется в атмосферу, когда проходит через радиатор. Датчик температуры использует датчик, расположенный рядом с корпусом термостата или в нем, для отправки электрического сигнала через внутренний компьютер транспортного средства в соответствии с определенной температурой охлаждающей жидкости, давая датчику на приборной панели точное показание температуры.

Температура имеет значение

Независимо от того, показывает ли датчик температуры охлаждающая жидкость, холодная, нормальная или горячая, всегда полезно следить за ней во время вождения.Любое количество вещей может практически мгновенно изменить температуру вашего автомобиля.

Датчик температуры холодный

В то время как среднестатистическому водителю современного автомобиля не нужно беспокоиться о том, что двигатель работает холодным, некоторые высокопроизводительные автомобили могут ограничивать обороты до тех пор, пока двигатель не прогреется. Даже в самые холодные зимы нет необходимости прогревать машину. Большинство современных автомобилей имеют систему впрыска топлива, и специальные датчики работают вместе с внутренним компьютером вашего автомобиля, чтобы обеспечить правильную смесь воздуха и топлива независимо от температуры.Если ваш автомобиль простоял неподвижно в течение нескольких часов, это нормально, если датчик температуры показывает холодные показания в течение нескольких минут после запуска. Конечно, при очень низких температурах может потребоваться немного больше времени для достижения нормальной температуры. Однако, если указатель температуры остается холодным в течение значительного времени после того, как вы управляли автомобилем, возможно, что-то не так. Хотя серьезность проблемы намного меньше, чем у перегрева двигателя, ее все же должен проверить технический специалист.Вы можете получить холодные показания, если у вас неисправный датчик температуры или термостат застрял в открытом положении. В последнем случае ваш автомобиль может не производить достаточно тепла для работы обогревателя или обогревателя, что может быть опасно в суровую зимнюю погоду.

Датчик температуры в норме

Когда двигатель работает и охлаждающая жидкость выполняет свою работу, стрелка указателя температуры должна находиться где-то посередине между индикаторами горячего и холодного. «Нормальные» показания температуры могут варьироваться от автомобиля к автомобилю, поэтому не беспокойтесь, где находится ваша.Пока игла находится где-то посередине, это нормально. Даже если двигатель охлаждается должным образом, бывают дни, в зависимости от условий, когда автомобиль может работать более горячим, чем обычно. Часто это происходит из-за остановки и движения при более высоких температурах, особенно летом . Вы также можете заметить повышение температуры, если буксируете или буксируете тяжелый груз и включаете кондиционер на максимальной скорости. Не спускайте глаз с иглы и внимательно следите за ней. Вы не хотите, чтобы датчик температуры в вашем автомобиле был горячим.

Датчик температуры работает в горячем состоянии

Высокий указатель температуры в вашей машине? Ваш автомобиль может быть опасно близок к перегреву. Ключом к предотвращению перегрева автомобиля является профилактика. Повторный перегрев автомобиля может привести к серьезному и необратимому повреждению двигателя, что может привести к дорогостоящему ремонту или замене. Слишком горячие двигатели также вызывают деформацию или растрескивание других компонентов. Как только вы определили, что указатель температуры продолжает повышаться, вы можете попытаться предотвратить перегрев автомобиля с помощью:

    1. Выключаю кондиционер и опускаю окна.
    2. Включите обогреватель. При включении нагревателя тепло отводится от двигателя. Для достижения наилучших результатов используйте вентиляционные отверстия в полу и включите вентилятор на полную мощность.
    3. Остановите автомобиль на обочине дороги и выключите двигатель. Откройте капюшон и позвольте свежему воздуху выпустить немного тепла. Однако будьте осторожны, так как капюшон может быть горячим на ощупь.
    4. Обратитесь за помощью к профессионалу.

Профессиональный уход

Температурные датчики обычно являются довольно надежным инструментом, а отклонения от нормы обычно являются результатом текущей температуры двигателя.Однако они могут работать неправильно. Если вы заметили, что стрелка указателя температуры движется нерегулярно или показывает неточную температуру, не соответствует текущим условиям или не имеет симптомов, возможно, она неисправна. Причина может быть связана с плохой проводкой, плохим соединением или проблемой с переключателем температуры охлаждающей жидкости, и даже проблемой с внутренним компьютером автомобиля. Единственный способ определить причину - обратиться к профессиональному технику.

Техники

Sun Devil Auto очень серьезно относятся к уходу за вашим автомобилем.Мы понимаем, что вам нужен автомобиль, чтобы без проблем доставить вас на работу, в школу или домой. Мы можем помочь сохранить ваш автомобиль в рабочем состоянии без нарушения вашего образа жизни с помощью планового технического обслуживания и ремонта, и в большинстве случаев в тот же день. Уход за автомобилем - лучший способ сохранить его работоспособность. Лучший способ предотвратить выдачу горячих показаний на указателе температуры - убедиться, что ваш автомобиль промывает охлаждающей жидкостью каждые 30 000–50 000 миль. Запланируйте следующее техническое обслуживание с Sun Devil Auto , чтобы получить качественную работу и исключительное обслуживание клиентов по ценам ниже, чем у дилеров!

.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
