Меняем колодки тормозных механизмов задних колес Lada Granta и Kalina — журнал За рулем

Проверить состояние колодок тормозных механизмов задних колес Лада Гранта и Калина, а также при необходимости заменить их поможет наша иллюстрированная инструкция.

Степень износа колодок тормозного механизма заднего колеса оцениваем по состоянию передней колодки, которая изнашивается быстрее задней.

Для этого в щите тормозного механизма выполнено смотровое окно, закрытое резиновой заглушкой.

Вынимаем заглушку.

Через окно оцениваем состояние накладки передней тормозной колодки.

При толщине накладки менее 1,5 мм колодки тормозных механизмов обоих колес необходимо заменить. Колодки также необходимо заменить при замасливании накладок, наличии на них глубоких борозд и сколов или в случае отслоения накладок от основания колодок.

Внимание! Колодки тормозных механизмов задних колес необходимо заменять только комплектом – все четыре колодки. Замена колодок только одного тормозного механизма может привести к уводу автомобиля в сторону при торможении.

Если уровень жидкости в бачке гидропривода тормозов находится на отметке MAX, то перед установкой новых колодок шприцем или резиновой грушей откачиваем из бачка часть жидкости, чтобы при утапливании поршней в рабочий цилиндр тормозного механизма жидкость не вытекала из-под крышки бачка. Рычаг стояночного тормоза должен быть опущен до упора (автомобиль расторможен). Далее следует максимально освободить тросы стояночного тормоза. Для доступа к месту регулировки стояночного тормоза снимаем теплозащитный экран.

Головкой «на 10» отворачиваем четыре гайки крепления заднего теплозащитного экрана дополнительного глушителя.

Снимаем с переднего кронштейна подвески дополнительного глушителя резиновую подушку. Сдвигаем теплозащитный экран вперед, открывая доступ к узлу регулировки стояночного тормоза.

Удерживая ключом «на 13» регулировочную гайку наконечника троса, головкой того же размера отворачиваем контргайку. Вращая регулировочную гайку против часовой стрелке, освобождаем тросы.

Снимаем заднее колесо и надежно фиксируем автомобиль на опорной стойке заводского изготовления.

Если автомобиль укомплектован АВS, то тормозной механизм имеет некоторые конструктивные отличия, показанные ниже.

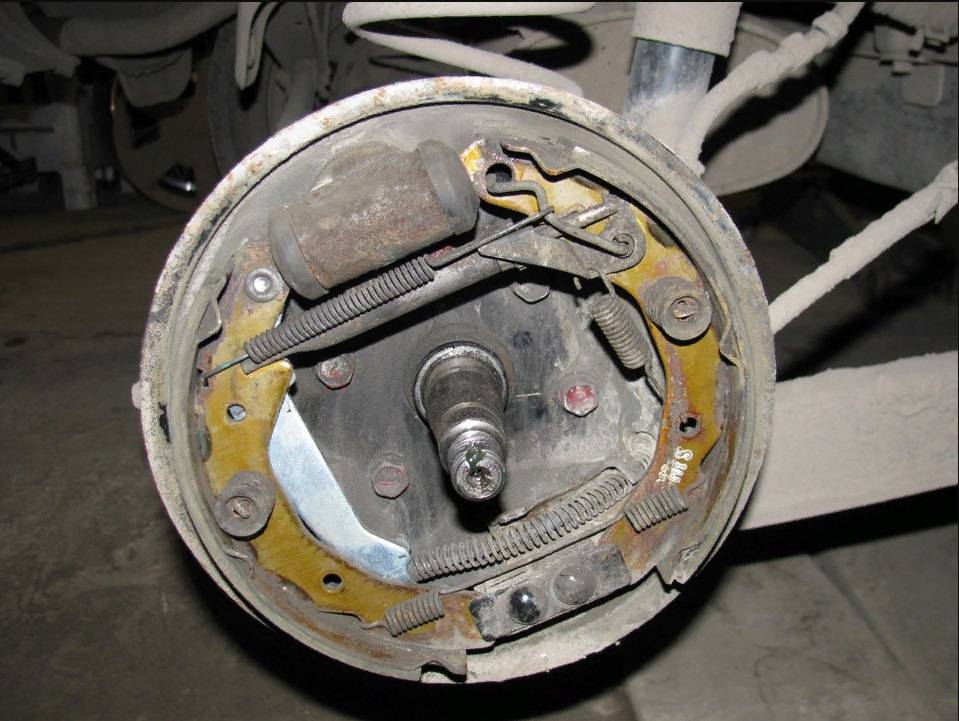

Тормозной механизм заднего колеса автомобиля с ABS: 1 – щит тормозного механизма; 2 – датчик ABS; 3 – передняя колодка; 4 – распорная планка; 5 – колесный цилиндр; 6 – рычаг привода стояночного тормоза; 7 – задняя колодка; 8 – задающий диск датчика ABS; 9 – тормозной барабан

На автомобиле, оборудованном ABS, следует отсоединить датчик скорости вращения колеса от тормозного щита во избежание повреждения датчика.

Головкой Е-8 отворачиваем винт крепления датчика…

…и вынимаем датчик из отверстия в кронштейне, закрепленном на щите тормозного механизма.

Далее все работы показаны на автомобиле без ABS. Об отличиях будет оговорено особо.

Накидным ключом (лучше шестигранной головкой) «на 7» отворачиваем два направляющих штифта колеса.

Снимаем тормозной барабан.

Внимание! Не нажимайте педаль тормоза после снятия барабана, т. к. поршни могут полностью выйти из цилиндра.

Если барабан снять не удается, то, равномерно поворачивая его, молотком с пластмассовым наконечником (или обычным молотком через деревянный брусок) наносим удары по торцу барабана.

Далее необходимо утопить поршни внутрь рабочего цилиндра. Для этого…

…двумя монтажными лопатками надавливаем на колодки, опираясь на буртик тормозного щита.

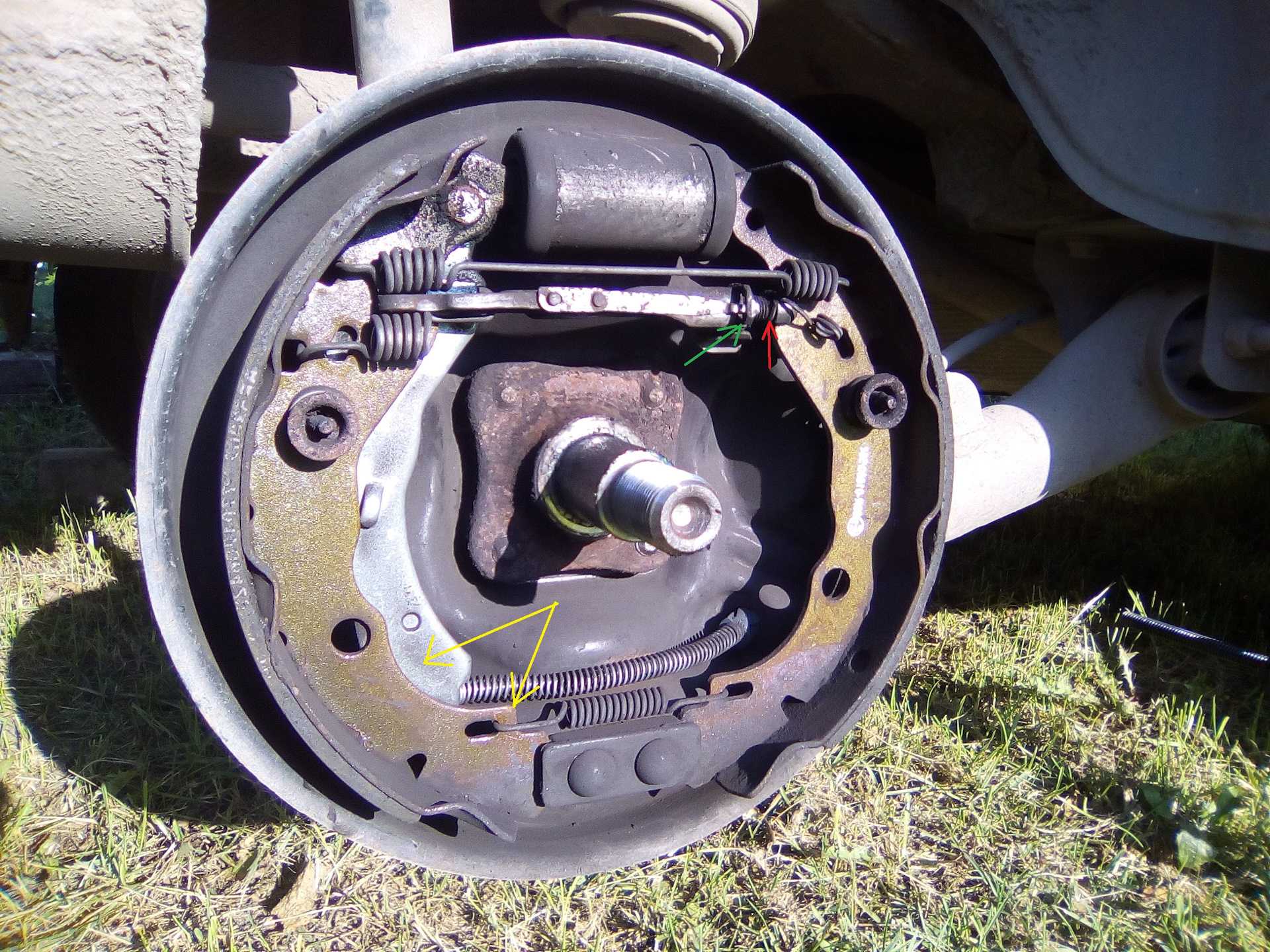

Поддев отверткой, выводим из зацепления с колодкой крючок верхней стяжной пружины…

…и снимаем пружину.

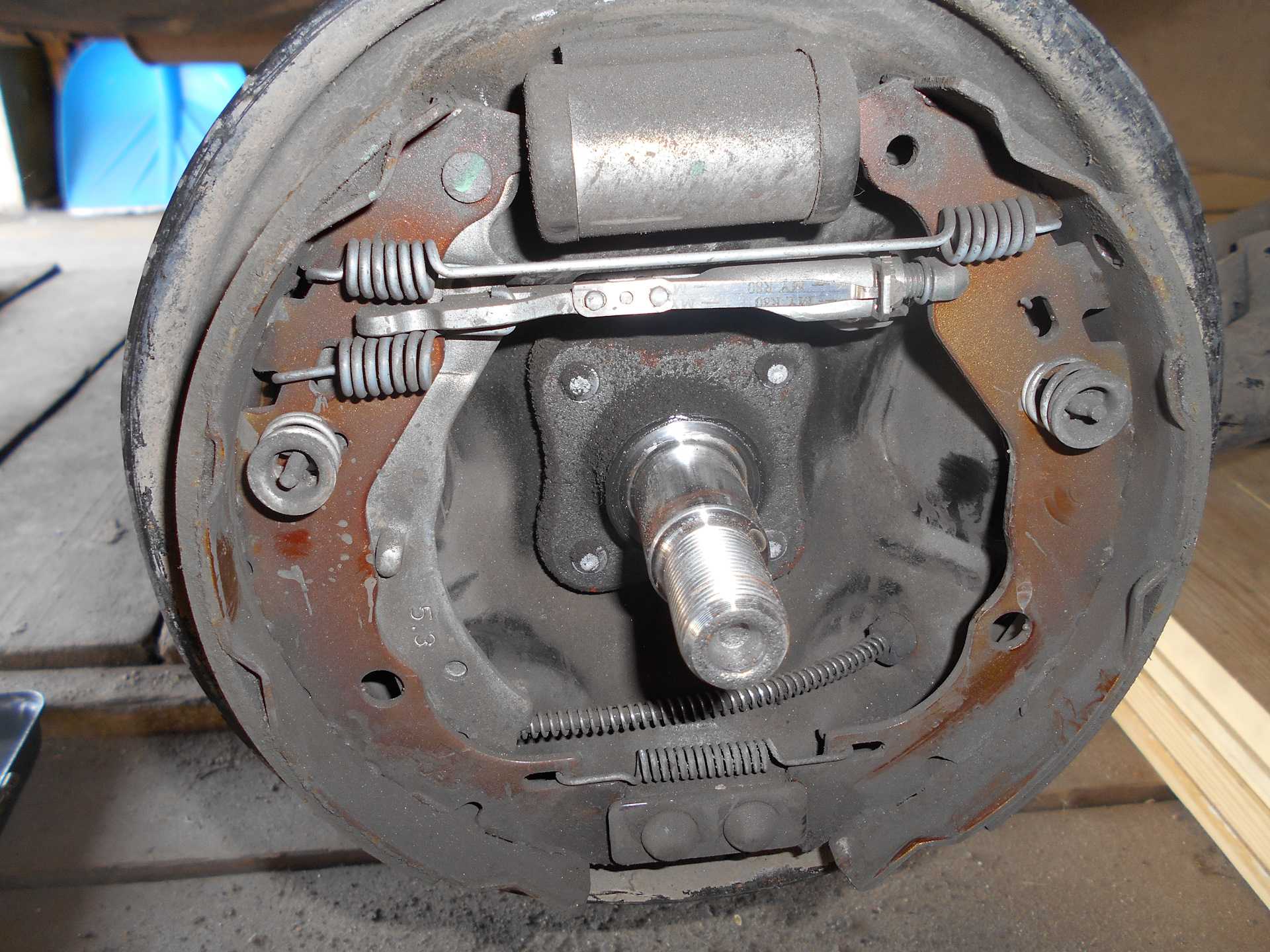

Выводим верхние упоры колодок из прорезей поршней цилиндра и вынимаем распорную планку.

Поддев отверткой, выводим из зацепления с колодкой крючок нижней стяжной пружины…

…и снимаем пружину.

Отверткой выводим из зацепления с колодкой прижимную пружину.

Снимаем переднюю колодку.

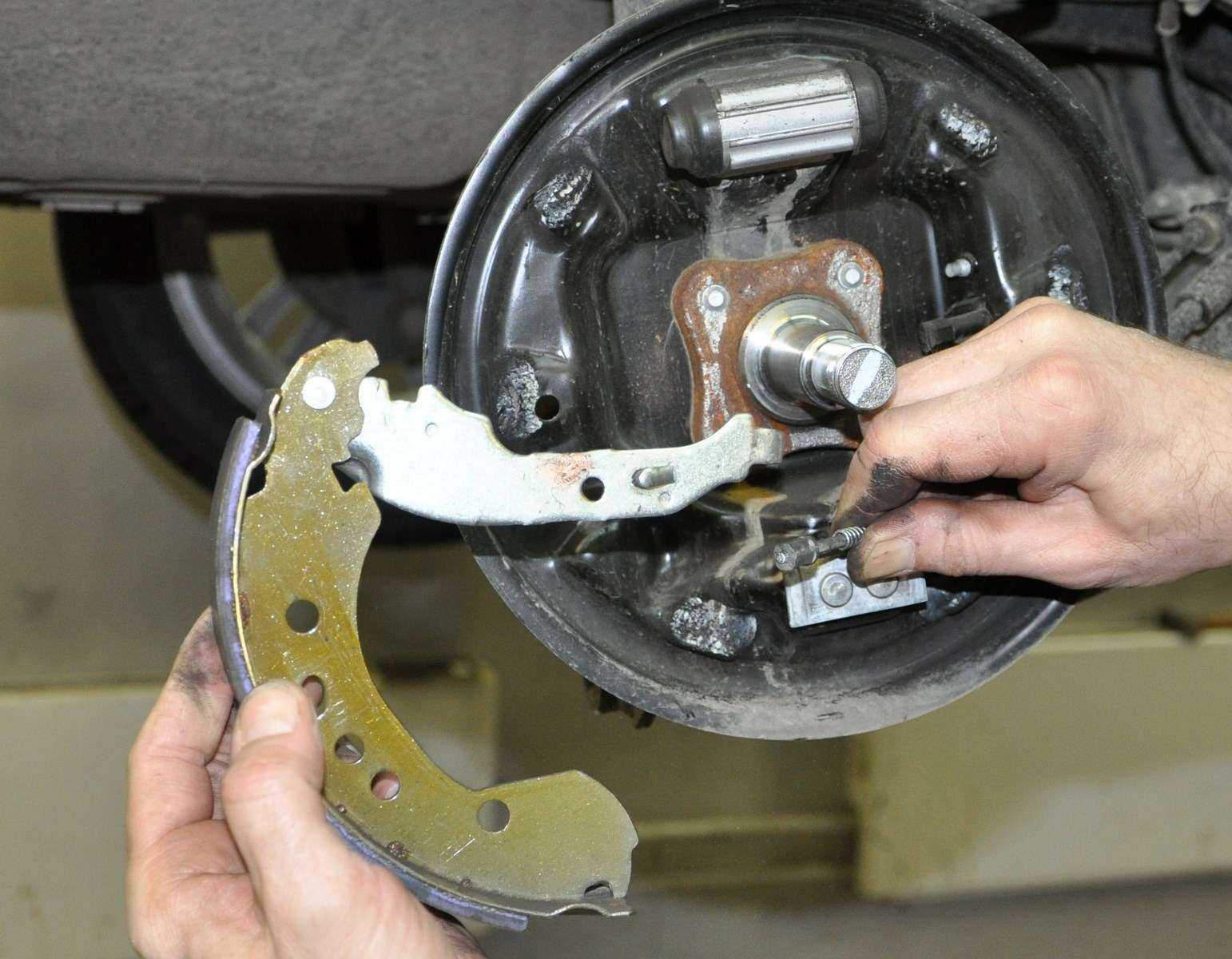

Отсоединив от задней колодки прижимную пружину, опускаем колодку…

…и выводим рычаг привода стояночного тормоза из отверстия наконечника троса стояночного тормоза.

Распрямляем шплинт и вынимаем его из отверстия пальца рычага привода стояночного тормоза.

Снимаем с пальца шайбу.

Снимаем рычаг и вынимаем палец.

Элементы тормозного механизма заднего колеса: 1 – передняя колодка автомобиля без ABS; 2 – передняя колодка автомобиля с ABS; 3 – распорная планка; 4 – верхняя стяжная пружина; 5 – палец; 6 – шайба; 7 – шплинт; 8 – задняя колодка автомобиля с ABS; 9 – задняя колодка автомобиля без ABS; 10 – рычаг привода стояночного тормоза; 11 – нижняя стяжная пружина

Устанавливаем рычаг привода стояночного тормоза на новую колодку в обратной последовательности. Устанавливаем новые колодки в обратной последовательности. Для удобства сборки прижимной пружины с колодкой зацепляем за крючок пружины провод или шнур длиной примерно 0,5 м.

Натягивая пружину, вставляем ее крючок в отверстие колодки и затем вытягиваем провод.

После замены колодок на обоих колесах необходимо отрегулировать стояночный тормоз.

Вращая регулировочную гайку по часовой стрелке, натягиваем тросы. Удобно регулировать натяжение тросов высокой головкой с трещоткой и удлинителем. При этом контргайку полностью не отворачиваем. Совместив грани контргайки с гранями регулировочной гайки, надеваем высокую головку «на 13» и вращаем сразу обе гайки. Контргайкой фиксируем регулировочную гайку.

Полный ход рычага привода стояночного тормоза должен составлять от 2 до 4 зубцов (щелчков) храпового устройства рычага. При опущенном рычаге вывешенные задние колеса должны вращаться свободно.

[14 операций по техобслуживанию Lada Granta, которые помогут вам сэкономить]

[Как сэкономить на плановом ТО Lada Granta] [Техническое обслуживание Lada Granta на 2,5 тыс. км пробега] [Техническое обслуживание Lada Granta на 15 000 и 105 000 км пробега] [Техническое обслуживание Lada Granta на 30 000 и 60 000 км пробега] [Техническое обслуживание Lada Granta на 45 тыс. км пробега] [Техническое обслуживание Lada Granta 75 тыс. км пробега] [Техническое обслуживание Lada Granta на 90 тыс. км пробега] [Самостоятельное проведение ТО — общие рекомендации] [Правила техники безопасности при самостоятельном проведении ТО] [Инструмент, необходимый для проведения техобслуживания Lada Granta] [Лампы, применяемые в автомобиле Lada Granta]

Понравилась заметка? Подпишись и будешь всегда в курсе!

За рулем в Дзен

Как производится замена задних тормозных колодок любого типа

Водитель должен привыкнуть к тому, что содержание автомобиля на ходу требует постоянной замены тех или иных запчастей. Одними из наиболее часто заменяемых составляющих авто являются тормозные колодки. Как вы понимаете, это можно легко объяснить. Замена задних тормозных колодок относится к стандартным процедурам и не требует много времени и сил. Её без труда можно провести самостоятельно.

Содержание

• Как узнать, что колодки нужно заменить
• Барабанные тормоза
• Дисковые тормоза

Как узнать, что колодки нужно заменить

Итак, каждая деталь автомобиля характеризуется определённым ресурсом, исчерпание которого зависит от самых разнообразных факторов.

Основными факторами для тормозного механизма задних колёс являются:

• климат, в котором постоянно эксплуатируется авто;
• стиль езды владельца машины;
• качество дорог, по которым постоянно передвигается автомобиль;
• качество самих колодок системы тормозов;
• качество замены, которая проводилась ранее, если таковая производилась.

Кроме этого, срок исчерпания ресурса тормозных колодок зависит и от индивидуальных причин. Из-за этого эксперты не могут строго регламентировать срок замены этих частей автомобиля.

Любопытно, что износостойкие виды обычно имеют фрикционные свойства куда хуже, чем диски, которые быстро изнашиваются.

И всё-таки производители хороших автомобилей в своих руководствах по эксплуатации транспортного средства указывают определённый параметр — износ накладок (толщина), который свидетельствует о необходимости поменять колодки тормозов.

Внимание! Если вы обнаружили, что толщина накладок на вашем автомобиле уже перешла указанный в инструкции порог, не спускайте это «на тормозах», не отмахивайтесь, в конце концов, от этого может зависеть ваше здоровье, жизнь и здоровье, жизнь ваших пассажиров!

Тормозные колодки требуется менять на одной оси одновременно. Для подобной манипуляции кроме стандартных слесарных инструментов вам потребуются и другие приспособления. Особенно если требуется замена задних дисковых тормозных колодок. Этот перечень можно отыскать в руководстве по ремонту автомобиля определённой марки и модели, а также на различных форумах и сайтах автолюбителей.

Рассмотрим общую технологию этого процесса для заднего тормозного механизма систем дискового и барабанного типа. Отметим сразу, что эти технологии полностью отличаются друг от друга, поэтому даже не пытайтесь применить замену на дисковых тормозах к барабанным тормозам.

Барабанные тормоза

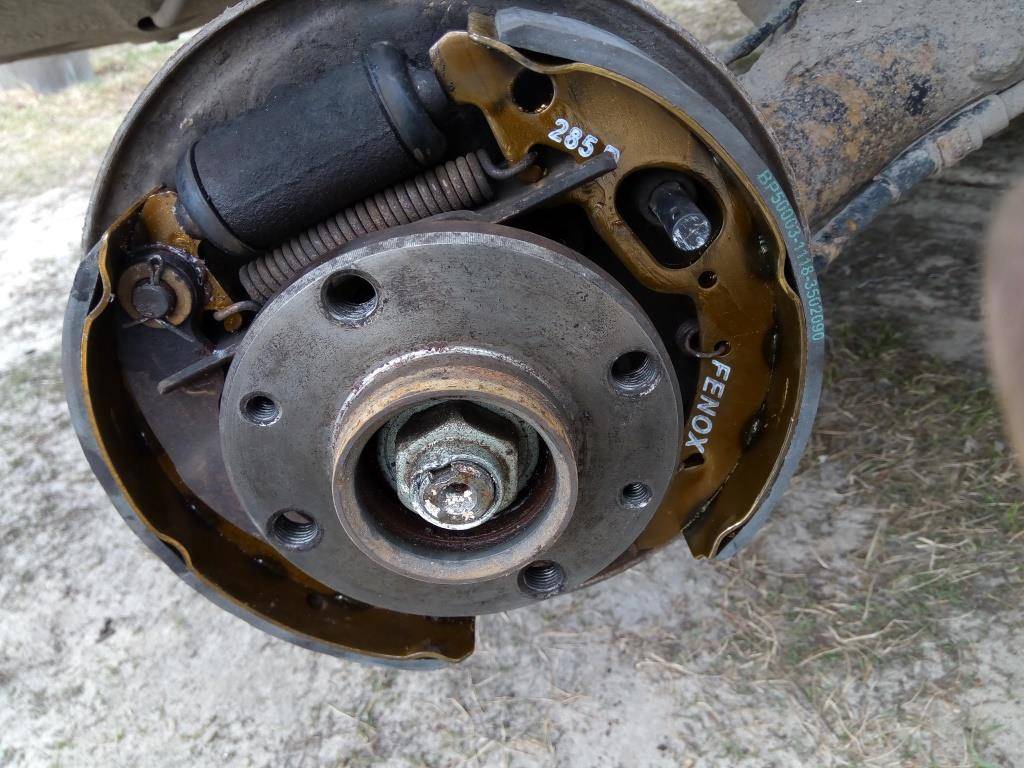

Для того чтобы понять нужно или нет заменять задние барабанные колодки, совсем необязательно снимать барабан. Диагностику можно провести благодаря наличию смотрового окна в механизме тормозов. Для этого снимите заглушку и оцените толщину накладки, если она меньше нормы, значит, приступаем к замене.

В первую очередь необходимо ослабить привод ручника стояночной системы тормозов. Далее, отверните направляющие штифты. Теперь смело поворачивайте тормозной барабан, тем самым снимая его. Существует большая вероятность того, что вы не сможете сразу снять его из-за того, что барабан прикипел, поэтому сначала простучите его с торца.

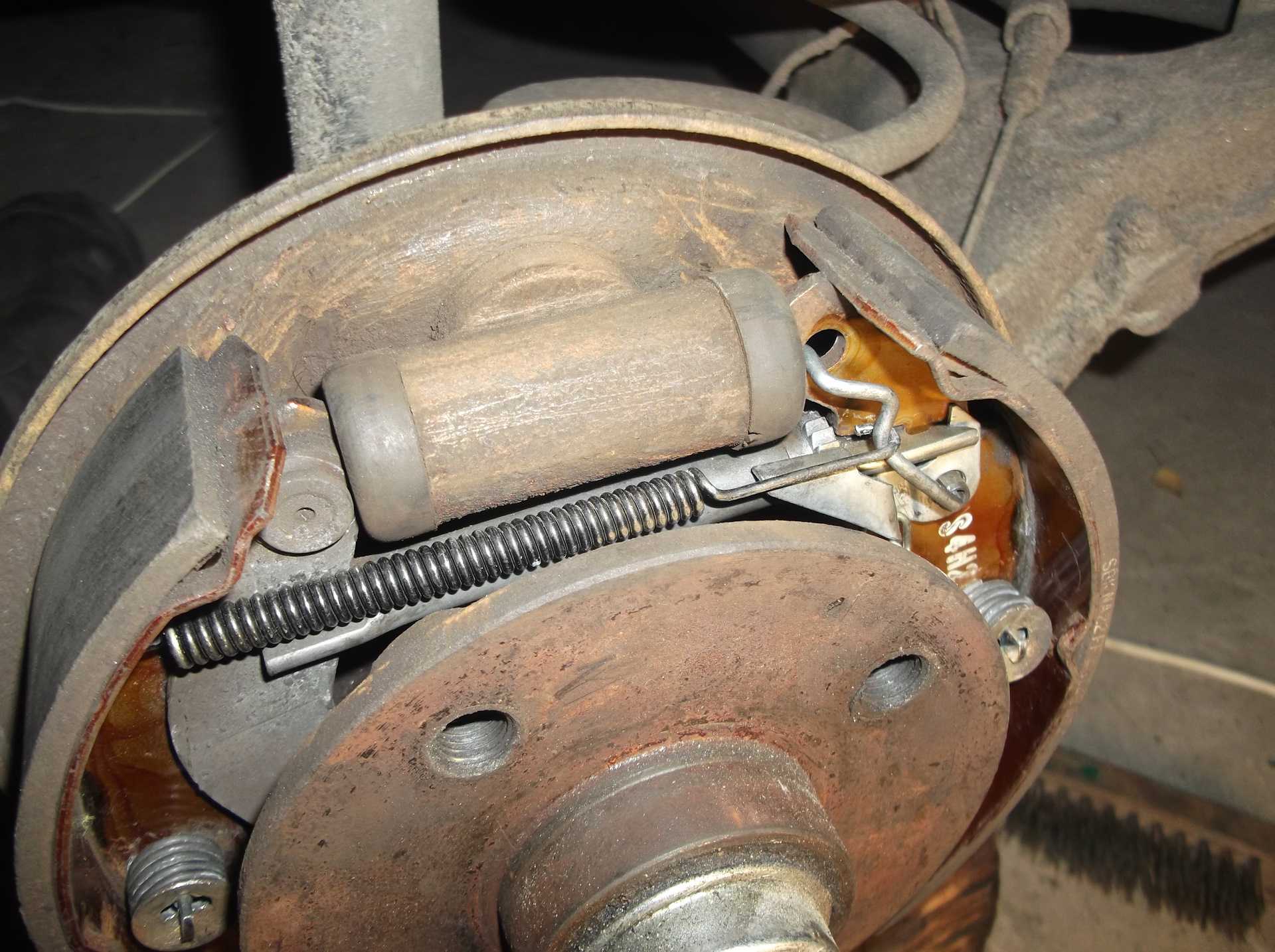

Когда барабан уже снят, из зацепления с колодкой выньте направляющую пружину. Теперь отсоединяйте стяжную пружину и снимайте переднюю колодку и разжимную планку. После проведения этих несложных манипуляций требуется отсоединить направляющую пружину. Кроме этого, не забудьте и из наконечника троса выведите рычаг ручного привода.

На видео показано, как поменять задние тормозные колодки на «девятке»:

На последнем этапе извлеките направляющую пружину из системы тормозов, расшплинтуйте ось рычага ручника и снимите шайбу, ось и рычаг.

В завершение переставьте на новую тормозную колодку рычаг, зашплинтуйте ось и выполните перечисленные ранее операции в обратном порядке.

Дисковые тормоза

Замена колодок задних дисковых тормозов требует использования различных ключей и отвёрток, специальных съёмников, которые предназначаются для тормозной системы именно вашего автомобиля.

Начнём с того, что ослабим трос ручного (стояночного) тормоза. Далее, освобождайте его рычаг и выбивайте разводные штифты. Теперь нужно снять стопорную пружину.

Следующий этап — это снятие тормозных колодок и прокладок. Непосредственно перед установкой новых колодок очистите поверхность суппорта, контактирующую с ними. При этом также проверьте грязезащитный чехол. Если вы отыскали на нём механические повреждения, значит, нужно провести полную переборку суппорта.

Определите, нет ли на фрикционной поверхности тормозного диска механических повреждений, и замерьте его толщину. Если она меньше, чем должна быть (минимальное значение толщины тормозного диска указано в мануале), то лучше сразу его заменить, чтобы потом не проводить подобную операцию ещё раз, с той разницей, что будете менять сам диск.

На видео происходит замена задних тормозных колодок Daewoo Nexia:

После проделанных операций втолкните поршни цилиндра в цилиндр и установите новые колодки. Для этого нанесите на обе стороны прокладки тонкий слой консистентной силиконовой смазки и установите её на заднюю пластину этой детали. Теперь установите сами колодки.

Перед тем как поставить колёса, нанесите на обод направляющей ступицы специальный антикоррозийный состав.

Важный момент! Когда вы разбирали тормозную систему, вы могли снять тормозную трубку с суппорта. В этом случае долейте тормозную жидкость в бачок и проведите прокачку тормозов. Это необходимо, для того чтобы проверить отсутствие утечки тормозной жидкости и их правильную работу. Только после этого отрегулируйте саму систему.

Вам совершенно необязательно заниматься этим самостоятельно, обратившись на любое СТО, вы можете воспользоваться этой услугой. Стоимость замены зависит от типа тормозной системы и марки (модели) автомобиля. Обычно она не очень высока, так сказать в мерах разумного.

Мастера проводят подобные операции достаточно часто, поэтому у них уйдёт на это гораздо меньше времени, чем у вас.

Если вы готовы заплатить и вам совсем неохота копаться в тормозах собственной машины, то платите, только опасайтесь недобросовестных «профессионалов».

Замена задних тормозных колодок | Чепмен Форд из Хоршема

Перейти к основному содержанию

Скрыть Показать

Уход за автомобилем — это необходимый шаг для обеспечения его долговечности и безопасности вождения. Ваши тормоза являются одной из самых важных частей вашего автомобиля, и тормозные колодки могут действительно повысить общую безопасность вашего автомобиля.



Описание тормозных колодок

Тормозные колодки представляют собой тонкие кусочки резины, которые помогают создать дополнительное трение, чтобы помочь остановить ваш автомобиль. Тормозные колодки изнашиваются по мере того, как вы едете и нажимаете на тормоз, так же, как ваши шины изнашиваются из-за трения, ваш тормоз колодки тоже изнашиваются. Тормозные колодки станут тоньше и будут менее эффективными при каждом нажатии на педаль тормоза.

Вам необходимо заменить тормозные колодки после того, как вы проедете некоторое время в убедитесь, что ваши тормоза всегда остановят ваш автомобиль. Тормозные колодки — это часть вашей тормозной системы, которую проще всего заменить, а замена тормозных колодок помогает остальной части вашей тормозной системы служить дольше и лучше изнашиваться .

Как часто следует заменять тормозные колодки?

Замена передних или задних тормозных колодок — это не то, что вам нужно менять слишком часто. Разумно отслеживать, сколько миль выдерживают ваши тормозные колодки. Пробег будет гораздо более важным фактором, чем временные рамки, поскольку вам нужно будет обратить внимание на то, как часто вы останавливали свой автомобиль. Тормозные колодки менять каждые 9.0019 несколько тысяч миль . В чтобы убедиться, что вы смотрите на свои тормоза и проверяете их техническим специалистом, может помочь вам убедиться, что ваши тормозные колодки в отличном состоянии и что они смогут остановить ваш автомобиль, когда вам нужно их к.

Выберите Chapman Ford of Horsham Отдел обслуживания

Chapman Ford of Horsham — отличный сервисный центр, который может помочь вам убедиться, что ваши тормоза работают исправно. У них отличная зона ожидания с рабочие места и игровые площадки, а также газеты и журналы. У нас работают квалифицированные специалисты, которые позаботятся о вашем автомобиле.



 Служба расписания

Удобства Chapman Ford

• Бесплатный Wi-Fi
• Бесплатная многоточечная проверка
• Аренда автомобилей доступна
• Транспортный шаттл
• Рабочие станции для бизнеса
• Тихая комната

• Бесплатные напитки и кофе-бар
• Планирование онлайн-сервиса
• Газеты и журналы
• Торговые автоматы
• Сертифицированные техники
• Оригинальные запчасти OEM
• Отдел экспресс-обслуживания

• Уютная зона ожидания
• Современное предприятие
• Дополнительные часы
• Часы работы по субботам
• Бутик запчастей и механизмов
• Телевизоры с плоским экраном

 Проложить маршрут

1. Чепмен Форд из Хоршема

   1100 Истон-роуд, Маршрут 611
   Хоршам, Пенсильвания 19044


   • Продажи: (888) 410-0659

Посетите нас по адресу: 1100 Easton Road, Route 611 Horsham, PA 19044

Загрузка карты. ..

Связаться

• Свяжитесь с нашим отделом обслуживания по телефону: (888) 568-5694

Часы работы

• Понедельник – пятница с 7:00 до 18:00
• Суббота с 8:00 до 16:00
• ВоскресеньеВыходной

Служба кошелька дилера Маркетинг и фиксированная эксплуатация SEO by

; ;

Замена колодок задних дисковых тормозов

Вы находитесь здесь

Главная | Бесплатные советы по ремонту, советы и руководства | Пошаговые руководства для домашних механиков | Часть 4: Крупные работы – Правильная замена деталей | Замена задних дисковых тормозных колодок

Что такое тормозные колодки?

Тормозные колодки представляют собой шайбы из материала с высоким коэффициентом трения, приклеенные или приклепанные к стальной опорной пластине. Они установлены в тормозных суппортах и ​​прижимаются к тормозным дискам гидравлическими поршнями, которые двигаются тормозной жидкостью, которая прижимается к ним главным цилиндром через вашу ногу.

Когда-то, много лет назад, тормозные колодки изготавливались в основном из асбеста, но из-за опасений, связанных с раком, их больше нет. Тем не менее, вы никогда не должны счищать тормозную пыль сжатым воздухом, потому что фристоновый материал все еще не то, что вам нужно в ваших легких. Даже углеродно-керамические и металлические тормозные колодки оставляют пыль, которая раздражает ваши легкие и может привести к еще худшим последствиям.

Предупреждение

Для задних дисковых тормозов может потребоваться специальный инструмент или процедура для втягивания стояночного тормоза. В вашем руководстве Haynes есть все подробности.

Когда менять тормозные колодки

«Посмотрите на край колодки внутри суппорта, чтобы определить, насколько они изношены»

Важно, чтобы ваши задние тормозные обслуживается и при необходимости заменяется для безопасной эксплуатации. Ваш автомобиль может иметь электронный датчик и сигнальную лампу, когда колодка изнашивается, или металлический язычок, который визжит, но многие этого не делают. Лучший способ узнать наверняка — поднять автомобиль на домкрате, снять заднее колесо и непосредственно осмотреть колодки. Всегда проверяйте остальную часть тормозной системы при замене колодок — если диски/диски изношены, имеют канавки или деформированы, отшлифуйте их или рассмотрите возможность их замены.

Все автомобили немного отличаются друг от друга, поэтому, если пришло время заменить тормозные колодки, воспользуйтесь нашим контрольным списком перед началом работы и найдите свой автомобиль для получения конкретных инструкций.

Как заменить задние тормозные колодки

Это пример видео. Полная пошаговая инструкция для вашей модели находится в руководстве.

Для встроенных видео Vimeo требуется Javascript. Если вы отключили javascript в своем браузере, попробуйте включить его и перезагрузить страницу. (Вы все еще можете использовать описанную ниже процедуру без видео, если предпочитаете не разрешать Javascript.)

Очень краткое содержание задания:

1. Поднимите автомобиль, установите его на домкраты и снимите колеса
2. Поместите сливной поддон под диск и очистите тормоза аэрозольным очистителем тормозов
.
3. Втяните поршень стояночного тормоза электронным способом или с помощью инструмента для втягивания. Подробности см. в руководстве
.
4. Отверните болты крепления суппорта и снимите суппорт с диска
5. Снимите колодки с суппорта и осмотрите диск на предмет износа
6. Вставьте новые колодки и все необходимые зажимы
7. Установите на место суппорт и затяните болты
8. Проверить уровень тормозной жидкости

Почему тормозные колодки нуждаются в замене

Тормозные колодки имеют решающее значение для безопасной эксплуатации вашего автомобиля, и их следует обслуживать, чтобы избежать потенциальной аварии. Если колодки изнашиваются до опорной пластины, тормозное сопротивление будет намного больше, что может привести к аварии.

Фрикционный материал колодок немного мягче, чем стальные диски, и со временем колодки изнашиваются. Начиная с более чем 1/4 дюйма материала, каждый раз, когда вы останавливаетесь, стирается микроскопическое количество материала. Вам нужно будет заменить их до того, как опорная пластина начнет тереть диски, или вам также нужно будет быстро заменить диски.

В некоторых автомобилях есть индикаторы износа тормозных колодок, которые включают свет на приборной панели, когда колодки нуждаются в замене. Более простым индикатором износа является небольшой металлический язычок, который ударяет по диску и начинает визжать, когда он изношен на 75%. Еще один способ узнать, насколько изношены колодки – проверить уровень жидкости в бачке тормозной жидкости (который падает по мере износа колодок).

Haynes рекомендует осматривать колодки и измерять износ всякий раз, когда вы снимаете колеса для перестановки шин.
