Замена ШРУС-а правого и левого своими руками

Шарнир равных угловых скоростей (ШРУС, «граната») – устройство, которое передает к колесам крутящий момент от двигателя авто. Был изобретен в 20-х годах XX-го века. До появления ШРУСа автомобили с передним приводом, отличавшиеся высокой проходимостью и маневренностью, теряли на поворотах мощность, возникала вибрация, крутящий момент распределялся неравномерно.

Созданный для особой цели, ШРУС имеет высокую прочность. Существует мнение, что механизм ШРУСа – при должном уходе и правильном обращении, естественно – способен даже пережить сам автомобиль. К сожалению, с гранатой могут возникать проблемы. О характерных признаках неполадок и том, как происходит замена ШРУСа своими руками, читайте далее.

Содержание

Что нужно для установки нового ШРУСа
Проверка состояния ШРУСа
Можно ли обойтись без замены
Замена внешнего ШРУСа
Замена внутреннего ШРУСа

Что нужно для установки нового ШРУСа

ШРУС, несмотря на свою прочность, имеет детали способные изнашиваться со временем или при неправильном использовании. Часто замена ШРУСа случается из-за повреждения пыльников – в процессе езды возникают трещины, отверстия, которые забиваются грязью, водой и пылью. Так можно ехать сотни, а то и тысячи километров, что окончательно добьет механизм. Неполадки пыльника выражаются в треске при повороте колес (при повороте вправо трещит левое колесо, при повороте влево — правое). Порой менять ШРУС приходится из-за неправильных действий водителя. Разгон мотора с пробуксовкой, старт на вывернутых колесах, торможение трансмиссией – нередко причина неисправности кроется в этом.

Негативно сказывается на ШРУСе люфт в шаровой опоре. Он возникает, когда сама опора уже сильно изношена. Если данная проблема не будет вовремя выявлена, это очень негативно повлияет на ШРУС. Так, езда на большой скорости может вырвать палец опоры, из-за чего граната может разбиться.

Крайне редко поломки ШРУСа вызваны заводским браком в деталях механизма или изначально некорректной установке. Вкупе с изношенным пыльником, проблема может достичь немыслимых масштабов. Множество отзывов на автомобильных форумах упоминали о низком качестве некоторых деталей – как основных элементов функционирования, так и дополнительных мелочей, вроде хомутов.

Независимо от источника неполадок, граната, работающая неправильно, требует замены. Производители машин утверждают, что при износе деталей, замене подлежит абсолютно весь механизм, даже те элементы, которые не пострадали от поломки. Учитывая высокое качество материалов, стоить ремонт будет не мало. В связи с этим заменить ШРУС владелец авто пытается своими руками. Что же понадобится водителю?

яма или подъемник;
молоток, отвертка, пассатижи, домкрат;
набор ключей или головок;
слесарные тиски;
новые хомуты, смазка (ШРУС-4, например), гайка ступицы со стопором.

Последнее (расходные материалы) зачастую предоставлены вместе с новой гранатой. Все вышеперечисленное подойдет для замены внешнего и внутреннего ШРУСа.

Проверка состояния ШРУСа

Опытным автомобилистам известно, что ШРУС бывает внешний и внутренний. Между ними существуют отличия. Рассмотрим их подробнее.

Внешние (наружные) ШРУСы – две штуки, расположены на ступицах, осуществляют передачу крутящего момента колесам. Угол поворота значительно выше, чем у внутреннего ШРУСа. Также они принимают больше нагрузки. Соответственно, чаще ломаются и требуют регулярного осмотра и замены при необходимости. Имеют меньший размер.
Внутренние ШРУСы – две штуки, заставляют полуось двигаться, расположены в КПП на каждую сторону по одному. Имеют больший размер. Меньше подвержены нагрузкам и, соответственно, могут работать дольше.

Оценить состояние ШРУСа можно самостоятельно. Проще всего осмотреть внешний – выворачиваем руль до упора (в правую или левую сторону) и тихонько трогаемся. В случае присутствия неполадок будет появляться треск или хруст. Чем больший ущерб нанесен деталям ШРУСа, тем громче будет звук.

Если проблемы внешней гранаты сопровождаются треском при повороте, то неполадки внутренней – треском при движении прямо. Звук усилится, если ехать по бездорожью – каждая кочка, ямка или канава четко напомнит о проблеме. Заметив хрустящий звук, немедленно осуществите ремонт – возникшие проблемы с внутренним ШРУСом очень опасны. Его осмотреть несколько сложнее:

Загоняем машину на подъемник.
Включаем первую передачу, колеса должны медленно вращаться (авто должно быть чуть приподнятым).
Наличие отчетливого хрустящего звука – свидетельство наличия проблем.

Услышав треск во время езды – на поворотах, при преодолении препятствий бездорожья, резких ускорениях – немедленно устраните проблему. Своевременный осмотр и ремонт поможет владельцу автомобиля оставаться водителем, а не пешеходом. Кроме того, вовремя обнаруженная проблема поможет избежать критических ситуаций на дороге.

Можно ли обойтись без замены

Увидев стоимость ремонта или полной замены ШРУСа, неопытные автомобилисты думают, что и так поездить можно: подумаешь, хрустит что-то там внизу, большое дело. А дело на самом деле большое.

Некоторым автолюбителям кажется, что прочность и долговечность деталей делает их вообще неуязвимыми, что совершенно не так. Замена гранаты – единственный возможный вариант, который позволит ездить с комфортом.

Поменять ШРУС необходимо, выявив малейшие неполадки в его работе. Заметили износ пыльника? Хрустит колесо на поворотах? Не затягивайте, иначе машина однажды просто встанет на месте. А зачем нам автомобиль, который только и может, что оставаться в гараже мертвым грузом? Правильно, такое авто опытного водителя не интересует. Тем более, замена внешнего ШРУСа, вполне осуществима самостоятельно.

Замена внешнего ШРУСа

Предположим, что неполадка возникла справа. Замена правого ШРУСа начинается со снятия колеса. Вывинчиваем гайку ступицы, убираем тормозной диск, суппорт, шаровую опору и рулевой наконечник. Берем монтировку или лом, убираем зашлицованный приводной вал. Легкими ударами молотка (пригодится подкладка, например деревянный брусок) выбиваем наружный шарнир. Далее выполняем такие действия:

Необходимо снять ступичную гайку и сорвать болты крепления колеса. Под задние колеса ставим упоры.
Домкратом приподнимаем автомобиль, вывешиваем и затем снимаем колесо.
Болты, скрепляющие поворотный кулак с шаровой, убираем.
Поворачиваем руль до конца. Оттянув поворотный кулак, вытаскиваем наружную половину ступицы вместе со старым ШРУСом. Если граната не поддается – легонько бьем молотком.
Старый пыльник и хомуты снимаем и отправляем в мусор.
Снимаем ШРУС ударами молотка, вращая его по полуоси.
Закрепляем в ступице установленные новые шарниры вместе с пыльником.

Замена левого ШРУСа осуществляется так же. В процессе возвращения деталей на место, делать вышеописанные процедуры следует в обратном порядке. Сбивая молотком ШРУС, бейте четко – некоторые модели оснащены кольцом АБС, которое не любит сильных ударов по нему. Не забудьте долить масло для КПП. Устанавливая колеса обратно, будьте предельно аккуратны, дабы избежать развала.

Замена внутреннего ШРУСа

Для тех, кто обладает опытом и навыками замена правого внутреннего ШРУСа (как и левого) не составит трудностей. Процедура требует все тех же инструментов – молотка, отвертки, тисков, пассатижей. Не забываем о домкрате и о том, что замену следует проводить либо с помощью подъема, либо смотровой ямы.

Осмотрев снизу устройство внутреннего ШРУСа, легко догадаться, как он снимается. Мастера советуют снимать его вместе с внешним – так будет удобнее. Начинаем с того, что убираем и выбрасываем старый пыльник (при обратной установке лучше воспользоваться новым), корпус, ролики (их должно быть три), а также стопорное кольцо (оно закрепляет 3-лучевую вилку на валу). Граната будет зафиксирована в КПП. Сняв предварительно фиксирующие крепления, поверните колеса влево или вправо до упора. ШРУС можно будет без проблем извлечь, так как этому ничто не помешает.

Если ШРУС трипоидный, могут возникнуть проблемы с его возвращением на место. Расположенные внутри канавки не захотят принимать ролики с первого раза. Это не страшно, просто добавит немного времени к процедуре замены. Покрутите приводной вал – через пару оборотов детали четко встанут на место. Не забудьте про стопорящее кольцо. Удаляя старый пыльник, не выбрасывайте его. Заполните смазкой внутренний шарнир, после чего установите назад стопорящее кольцо. В целом, процедура замены внутреннего ШРУСа занимает примерно 40-60 минут.

Важное замечание – если Ваших навыков не достаточно или проблема имеет очень серьезный характер, лучше обратитесь в автосервис. Несомненно, никто не сможет позаботиться о Вашей машине лучше Вас, да и ремонт с заменой деталей дорого стоит, тем не менее, некоторые ситуации требуют вмешательства специалистов.

Самостоятельное устранение проблем иногда вызывает еще больше новых проблем, усугубляя негативную ситуацию. На форумах, например, можно найти много тем, вроде «поменял гранату, теперь начал гореть АБС, что я сделал не так?». И это, пожалуй, меньшая из проблем, вызванных неправильной заменой ШРУСа. Если не хотите, чтобы после замены ШРУСа не начали срабатывать сигнализаторы, обратитесь к квалифицированному специалисту. А лучше регулярно проверяйте авто на предмет неполадок.

Замена правого внутреннего шруса на шевроле нива

Слева Триалли, поставил и забыл. Справа Автовазовский. Начались тук-тук-тук при езде особенно вверх с выворотом вправо. Звуки усиливаются. Симптом известный, лезем менять.
Краткая инструкция для тех кто еще сомневается менять шпильки в мосту на болты или не менять.

Снимаем колесо, откручиваем нижнюю шаровую, подходящим приспособлением вывешиваем кулак со ступицей-диском. Я использую ремень генератора от Нивы. Цепляю за крепление амма и за 2 шпильки на ступице.

На шрусе откручиваем гайку, снимаем гровер чтобы высвободить больше длинны резьбы, накручиваем гайку обратно. Закручиваем сверху еще одну гайку и зажимая гайку на гайку выкручиваем шпильку. Я попробовал, получается, даже на верхней гайке на половину закрученной. Фото для примера. Либо можно накрутить одну гайку и молотком осадить резьбу на конце шпильки. Заплюснутая резьба не даст скрутиться гайке и выкрутиться шпилька.

Выкручиваем болты крепления ушей.

Откручиваем лыжу от стабилизатора. Кардан не трогаем.

Откручивание левого уха и лыжи нам нужно для того чтобы немножко можно было покрутить мост при вытаскивании шруса.
Проворачиваем по оси вверх правое ухо.

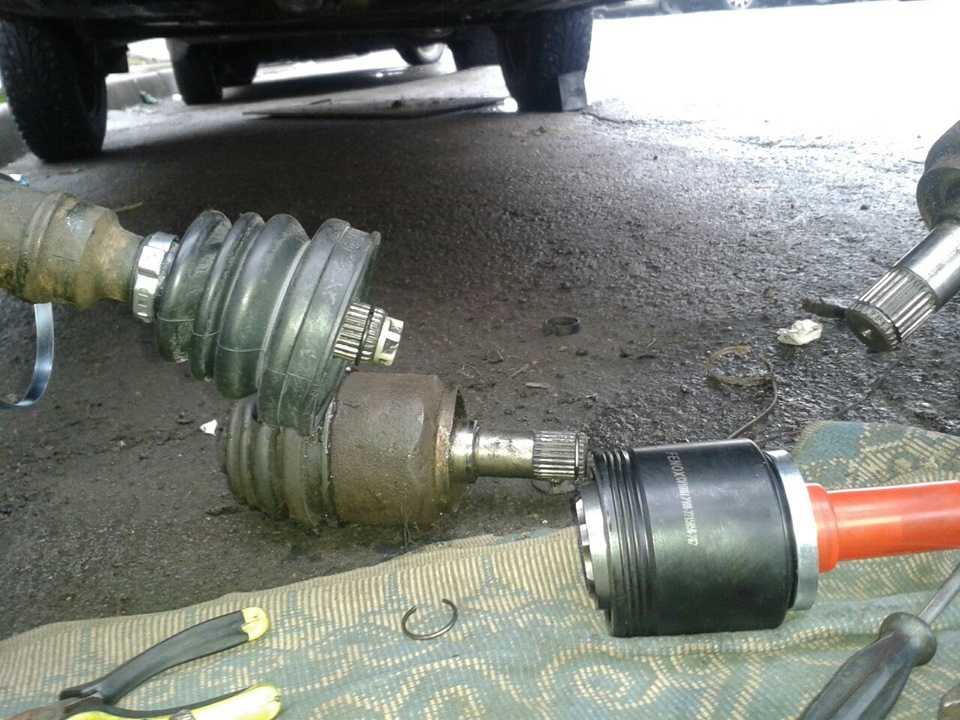

Чтобы не мешал привод его можно снять. Для этого нужно расстегнуть хомут, снять пыльник с гранаты. Внутри по краю гранаты есть стопорное кольцо. Поддеваем его, вытаскиваем. Теперь аккуратно вытаскиваем за привод внутреннюю часть и кладем ее аккуратно на нижнюю чашку. Одеваем любую перчатку на гранату с шариками чтобы не разлетелись и не испачкались и вытаскиваем между аммортизатором и пружиной. Если шрус трипоидный, то просто вытаскиваем его обернув чем-нибудь от запачкивания.

Вытаскиваем шрус, смещая мост немного по часовой стрелке если смотреть сверху и немного вниз.

На разбор у меня ушло около получаса.
Всем удачи на дороге и вне дорог и тишины в машинах)

зы. сборка в обратной последовательности. На место выкрученных шпилек отлично подходят длинные болты от шаровых.

О ШРУСах водители и не слышали до тех пор, пока на дорогах не появились автомобили с приводом на передние колёса. Прежде крутящий момент колёсам от силового агрегата передавался через карданный вал. При переднем приводе ведущие колёса должны поворачиваться – при наличии кардана это невозможно.

Для передачи крутящего момента и разработали ШРУС (расшифровывается как шарнир равных угловых скоростей). Шарнир стоит и на популярной в России модели Chevrolet Niva.

ШРУСы на Chevrolet Niva: какие бывают?

Предназначение ШРУС на Шевроле Нива – равномерно передавать крутящий момент на ведущее колесо независимо от угла его поворота. По конструктивным особенностям детали бывают:

Осуществить передачу вращения колесу одним ШРУСом на Нива Шевроле невозможно, поэтому их в приводе всегда пара. Более сильную нагрузку испытывает тот, который находится у коробки передач. Отличить его легко – он имеет большие по сравнению с наружным шарниром габариты. Наружный узел передаёт вращение на колесо. На его размеры также влияет ограниченность пространства в районе ведущего колеса.

Почему ломается «граната»?

«Граната» выходит из строя по следующим причинам:

истёк срок эксплуатации узла;
агрессивный стиль вождения, эксплуатация в тяжёлых дорожных условиях;
попадание пыли, грязи внутрь узла.

Чтобы исключить риск преждевременного выхода из строя «гранаты» Нива Шевроле, (особенно наружной), нужно чаще проверять состояние защитных резиновых чехлов.

Как определить неисправность

О проблемах с «гранатой» говорят неприятные звуки, возникающие при поворотах рулевого колеса. Сначала они появляются при движении задним ходом с поворотом передних ведущих колёс – слышен лёгкий хруст. Далее он будет усиливаться даже при небольших поворотах рулевого колеса. Когда появятся удары в трансмиссии или пробуксовки, «гранату» придётся менять.

Процедура замены: пошаговый алгоритм

Ремонтировать изношенный узел бессмысленно, поэтому всегда выполняется замена наружного шруса Нива Шевроле. Замена повреждённой «гранаты» – операция трудоёмкая. Потребуются набор гаечных ключей, съёмники, а также опыт выполнения слесарных работ.

Наружный ШРУС

Замена повреждённого узла производится на снятой с автомобиля полуоси с «гранатами». Кузов приподнимают автомобильным домкратом, устанавливают надёжную подставку под машину, противооткатные башмаки. Это позволяет уберечь ремонтника от возможных травм. Перед подъёмом кузова машины следует отпустить гайку ступицы. Понадобятся головка, удлинитель для ключа. Далее нужно снять колесо, открутить нижнее крепление переднего амортизатора. Отвести его в сторону и закрепить подручными средствами. Также отворачивают болты на шаровой опоре.

Потом полностью удаляют гайку на ступице и, потянув на себя, вынимают «гранату».

Наружный шарнир можно заменить, не вынимая полуось.

Освобождают крепёжный хомут пыльника, отодвигают его как можно далее на полуоси. Молотком с надставкой ударяют по корпусу «гранаты» до её снятия с полуоси. Перед установкой новой детали обязательно меняют стопорное кольцо на полуоси, так как оно одноразовое. Установка шарнира производится в обратном порядке.

Внутренний ШРУС

Этот неисправный узел на Нива Шевроле можно заменить только после полного снятия полуоси с шарнирами равных угловых скоростей. Освобождают «ухо» и лыжи, что позволит прокручивать мост при снятии полуоси. Для удобства работы демонтированную полуось с «гранатами» стоит зажать в тисках.

Замена внутреннего ШРУСа Нива Шевроле происходит так:

Снимают хомуты крепления защитных пыльников, сдвигают их как можно дальше.
Используют молоток и надставку для снятия повреждённой «гранаты». Нескольких ударов достаточно, чтобы демонтировать неисправную деталь.
Перед установкой нового шарнира тщательно очищают шлицы и устанавливают новое стопорное кольцо, так как оно одноразовое.
На ось ставят новый ШРУС, дополнительно наполняют защитный чехол смазкой, зажимают пыльник хомутом.

Полуось с новыми гранатами собирают и монтируют в обратном порядке. Процесс полностью представлен на видео:

Продлить срок службы шарниров равных угловых скоростей удастся, если следить за состоянием защитных чехлов на «гранатах», избегать плохих дорог и использовать только качественные запасные части.

В каждом автомобиле имеются равные угловые шарниры, которые имеют название гранаты, такое название они имеют по причине схожести с военным предметном. Благодаря ему при поворотах во время движения, происходит передача крутящего момента от двигателя к колесам. Данный элемент в машине появился тогда когда начали производить автомобили c передним приводом, а до этого передача крутящего момента происходило за счет обычного кардана. Основной проблемой такой конструкции являлось то что у нее был небольшой срок службы, и она постоянно выходила из строя, что привело к созданию новой усовершенствованной конструкции, в результате чего появился наружный и внутренний шрус Нива Шевроле

Благодаря шрусу крутящий момент происходит равномерно, учитывая то что колеса относительно автомобиля в этот момент могут находится под разным углом. Данная деталь как и любая другая находящаяся в автомобиле, может выйти из строя и ее нужно будет менять.

Основные причины по которым он может сломятся могут быть следующие:

Большой срок эксплуатации. Как правило замену желательно делать по достижению 10000 километров.
Агрессивная езда. Резкие повороты , быстрая езда по плохой дороге.
В устройство попадает пыль, грязь, вода.

Замена

Данная конструкция практически всегда находится в движении, что приводит к стиранию и выходу из строя узловых элементов этой системы. Как правило своевременно выявить поломку практически невозможно, поэтому практически всегда отремонтировать гранату нереально и помогает только полная замена шруса на Ниве Шевроле. Понять что нужна замена можно следующим образом, достаточно повернуть руль до упора в любую сторону, и если в районе колеса появится хруст то деталь нужно менять.

Перед тем как произвести замену гранаты, первым делом нужно демонтировать полуось, затем проделать следующие действия:

В тиски зажимаем демонтированный узел
Снимаем старый пыльник
Берем молоток и наставку и сбиваем ШРУС
На шестерне полуоси зачищаем все имеющиеся зубья
На ось устанавливаем новый шарнир
Устанавливаем на место пыльник и зажимаем хомутом
Ось устанавливаем обратно
Во время ремонта необходимо сразу проверить оба шарнира, так как лучше всего данную работу проводить в комплексе.

Как видите замена внутреннего Шруса Нива Шевроле может происходит собственными силами, достаточно выявить его неисправность, и иметь небольшое представление о том как проводить данную работу. Особенно данная процедура актуальна для машин где произведен тюнинг двигателя, так как из-за повышения мощности силового агрегата, в несколько раз увеличивается нагрузка на всю ходовую часть, тем самым уменьшая ее ресурс. Поэтому если вы решили произвести чип тюнинг вашего мотора то не забудьте усилить валы.

Замена внутреннего и внешнего ШРУСа своими руками

Автор: Trip | 2016-11-28

Сегодня долговечными шарнирами равных угловых скоростей оснащены большинство автомобилей. В то же время неожиданно могут появиться признаки того, что необходима замена ШРУСа, как внутреннего, так и внешнего.

Когда менять ШРУС

Признаков неполадок в работе таких устройств может быть несколько. Обычно водители по звукам из подвески машины определяют, что нужна замена ШРУСа. Об этом говорит треск при резком повороте машины. Чтобы убедиться окончательно, что срочно нужна замена ШРУСа, следует остановиться и вывернуть колеса в крайнее положение. Появившийся после трогания хруст означает, что требуется заменить поврежденный передний ШРУС.

Появление таких же звуков при повороте колес в противоположную сторону означает, что приходит конец механизму с другой стороны колеса. В подобной ситуации следует оценить состояние защитных чехлов. Машину лучше поставить на подъемник и внимательно их осмотреть. Если возле них видны свежие признаки консистентной смазки, нужно заменить гофрированный чехол. Если его разрыв хорошо виден, а смазка отсутствует, понадобится немедленно заменить ШРУС.
