Замена ремня ГРМ Ford Focus II HXDA 1,6 литра

Интервал замены

Замена производится каждые 160 000 км или через 10 лет.

При обрыве ремня произойдёт повреждение двигателя.

Специальный инструмент.

  • Фиксатор зубчатых шкивов распределительных валов Ford №303-1097.
  • Фиксатор маховика Ford №303-393.
  • Переходник фиксатора маховика Ford №303-393-02.
  • Держатель шкива коленчатого вала Ford №205-072.
  • Фиксатор натяжителя №303-1054.

Снятие ремня

Поднимаем автомобиль и устанавлиеваем опорные стойки.

Внимание: зубчатый шкив коленчатого вала не имеет шпонки ориентации на носке коленчатого вала.

Отсоединяем разъем датчика расхода воздуха.После чего снимаем корпус воздушного фильтра и его шланги, затем бачок насоса гидроусилителя руля (не отсоединяя шлангов) и откручиваем правое переднее колесо. Снимаем крышку ремня привода навесных агрегатов и ремень привода навесных агрегатов. Отсоединяем разъем выключателя насоса гидроуси­лителя руля.

Снимаем генератор, корпус дроссельной заслонки и стартер. После чего достаем расширительный бачок (не отсоединяя шлангов) и отсоединяем шкив (1)  водяного насоса.

Подводим под двигатель временную опору и снимаем правую опору двигателя (2).

Примечание: перед снятием помечаем положение опоры.

Демонтируем кронштейн (3)  правой опоры двигателя, верхнюю крышку (4) ремня привода ГРМ и заглушку (5)  блока цилиндров.

Поворачиваем коленчатый вал до положения поршня первого цилиндра немного до ВМТ, на место заглушки (5) ставим установочный палец коленчатого вала №303-748. Затем доворачиваем коленчатый вал до упора в палец.

Убеждаемся в том, что установочные метки (6) на зубчатых шкивах распределительных валов находятся в положении «12 часов».После чего устанавливаем фиксатор (7) зубчатых шкивов распредвалов №303-1097 и убеждаемся  в том, что установочные метки (6) на зубчатых шкивах распредвалов находятся по обрезам (8) и (9) фиксатора.

Примечание: установочная метка выпускного распредвала представляет собой черту, впускного точку.

Заблокируем маховик фиксатором (10) №303-393 через переходник №303-393-02, открутим болт (11) шкива коленчатого вала, сам шкив (12) коленчатого вала и снимем нижнюю крышку (13) ремня привода ГРМ. После чего подведем под двигатель временную опору и потянем за ремень ГРМ до возможности установки фиксатора (14) натяжителя, а затем снимаем ремень привода ГРМ.

Установка ремня

Внимание: зубчатый шкив коленчатого вала не имеет шпонки ориентации на носке коленчатого вала.

Проверяем правильность установки фиксатора (7)  распределительных валов и убеждаемся в том, что установочные метки (6) на зубчатых шкивах распределительных валов находятся по обрезам (8) и (9) фиксатора.

Примечание: установочная метка выпускного распредвала представляет собой черту, впускного — точку.

Убеждаемся в том, что коленчатый вал стоит в положении ВМТ поршня первого цилиндра, после чего проверяем надежность установки установочного пальца коленчатого вала. Проверяем надежность фиксации маховика фиксатором (10), надеваем ремень движением против часовой стрелки, начиная от выпускного распределительного вала, и убеждаемся в отсутствии слабины в ведущей ветви ремня. После чего удаляем фиксатор (14) натяжителя ремня, а затем устанавливаем нижнюю крышку (13)  ремня ГРМ, шкив (12) коленчатого вала. Удерживаем шкив (12) ключом № 205-072 и затягиваем болт шкива (11) моментом 40 Н-м + 90°. После чего устанавливаем новый болт, а затем снимаем установочный палец коленчатого вала, фиксатор распределительных валов (7) и фиксатор маховика (10).

Медленно поворачиваем коленчатый вал на два оборота по часовой стрелке почти до ВМТ поршня первого цилиндра.

Вставляем установочный палец коленчатого вала,

Поворачиваем коленчатый вал до упора в палец и убеждаемся в том, что установочные метки (6) на зуб­чатых: шкивах распределительных валов находятся в положении «12 часов» Устанавливаем фиксатор зубчатых шкивов (7) распреде­лительных валов №303-1097, убеждаемся в том, что установочные метки (6) на зуб­чатых шкивах распределительных валов находятся по обрезам (8) и (9) фиксатора.

Примечание: установочная метка выпускного рас­пределительного вала представляет собой черту, впускного — точку.

Если совмещения нет — повторяем процедуру установки ремня.

Снимаем установочный палец коленчатого вала, фиксатор распределительных валов. Устанавливаем заглушку блока (5) и затягиваем моментом 20 Н-м. после чего ставим на место снятые детали.

Примечание: ремень привода навесных агрегатов устанавливается с помощью специальных инстру­ментов.

Затягиваем болты кронштейна (15) правой опоры моментом 55 Н-м., тоже самое с болтами (16) правой опоры моментом 90 Н-м. и гайками (17) правой опоры моментом 80 Н-м. После чего устанавливаем новые гайки.

Примечание: если отсоединялась аккумуляторная батарея, потребуется переустановка регулировок электрического стеклоподъемника.

autogrm.ru

Замена ремня ГРМ Фокус 2

Хотите перейти к фото или почитать описание

На днях к нам приехал владелец автомобиля Форд Фокус 2  на замену ремня ГРМ и комплекта приводных ремней. Согласно заводскому регламенту замену ремня ГРМ на мотрах Duratec 1.4 и 1.6 л необходимо производить раз в 120 000 км. Однако на практике рекомендуется сократить этот интервал до 80 000 -100 000 км. Вместе с ремнем ГРМ меняется ремень генератора, ремень кондиционера и прокладка клапанной крышки. Если не выполнить эту операцию вовремя, при обрыве ремня клапана встретятся с поршнями. Это грозит дорогостоящим восстановительным ремонтом ГБЦ и блока цилиндров.

Детали газораспределительного механизма Форд Фокус 2 рекомендуется менять комплектом - сам ремень, натяжной ролик, болты шкивов коленвала и распредвалов. В отдельных случаях меняются сальники валов и водяной насос (при больших пробегах). Данная операция достаточно сложная и требует определенного опыта и наличия специальных фиксаторов распредвала и коленвала. В конструкции двигателя Duratec нет меток ГРМ, а шкив коленчатого вала посажен на конус без каких либо шпонок и удерживается от проворачивания только  моментом затяжки болта. Поэтому он меняется на новый каждый раз после снятия шкива, так как при повторной затяжке возможно вытягивание резьбы или обрыв.

СТО Орбита располагает всем необходимым для выполнения этой операции инструментом, а опытные механики выполняют подобные работы едва ли не каждый день. При замене ремня ГРМ Форд Фокус 2 сначала снимается кронштейн датчиков лямбда-зондов и клапанная крышка. Затем наступает черед генератора, шкива помпы и опоры ДВС. Механик выставляет первый поршень в ВМТ по специальному болту вкрученному вместо заглушки в блок двигателя около первого цилиндра. Прокрутив шкив коленчатого вала до момента остановки, щека противовеса коленчатого вала упрется в выступ вкрученного болта. В этом положении в прорезь на тыльной стороне распредвалов устанавливается специальное фиксирующее устройство. Зафиксировав валы от проворота, откручивается болт шкива КВ. Если под ним видна течь масла или запотевание, производится замена сальника.

Владелец решил установить оригинальный комплект ГРМ Форд и комплект приводных ремней Контитек. Помпа, несмотря на приличный пробег, оказалась в удовлетворительном состоянии, и было принято решение оставить ее до следующей замены ремня. Установив новый комплект ремня ГРМ, необходимо проверить не сбились ли заводские установки. Коленчатый вал проворачивается на пару оборотов и вновь устанавливаются оба фиксатора. Если ремень установлен правильно, фиксирующая планка легко войдет в прорези распредвалов. Все болты затягиваются соответствующим моментом с помощью динамометрического ключа. Особое внимание уделяется болту шкива коленчатого вала - для надежности полезно посадить его на фиксатор резьбы. Замена ремня ГРМ Фокус 2 1.6 закончена.

Все собирается в обратном порядке - крышки, опора ДВС, генератор, приводные ремни. На все работу у мастера ушло не более трех часов! Замена ремня ГРМ Фокус 2 на СТО Орбита - это фирменная гарантия на работы и запчасти и конечно экономия времени! Прайс на замену ремня ГРМ Фокус 2 смотри ЗДЕСЬ!

orbita-ford.ru

Замена ГРМ на Ford Focus I с двигателем Zatec 1.4 л

Чтобы самостоятельно поменять ремень ГРМ на Форд Фокус 1 с двигателем 1,4 л. Затек потребуется такое оборудование:

1) Держатель шкива коленвала для того, чтобы открутить шкив и прокрутить двигатель до положения ВМТ, а так же фиксатор звезд распредвалов для их откручивания/закручивания.

Держатель шкива коленвала

2) Фиксатор двигателя в положении ВМТ. Болт М10.

Фиксатор двигателя в положении ВМТ

3) Фиксатор звезд и шкива представляет собой стальную планку толщиной 4 мм из (ширина 5 см, длина 60 см), к ней должен быть подвижно прикреплен болт М8 и кусок такой же планки, но длиной 30 см. На концах нарезана резьба и вкручены 2 болта М8. Ручка из изоляционной ленты.

Фиксатор звезд и шкива

4) Фиксатор коленвала. Еще понадобится прямая пластина толщиной 5 мм, для того, чтобы зафиксировать валы через прорези на противоположной части звездам. Подойдут полотна от ножовки 4–5 штук либо железная линейка.

Фиксатор коленвала

5) Удержание звездочки распредвала.

Удерживатель звездочки распредвала

6) Фиксация распредвалов у ВМТ.

Фиксатор валов у ВМТФиксатор валов у ВМТ7) Приспособление для откручивания звезд распредвалов и шкива коленвала.

Приспособление для откручивания звезд распредвалов и шкива коленвала

Процесс замены ремня ГРМ

1) Перед тем, как приступить к работе, убедитесь, что у Вас есть все приспособления, которые были описаны выше (болт М10 с резьбой с шагом 1,5 важно, чтобы его шаг резьбы был именно таким 65 мм длинной, из них 1 см должен быть обточен до 4–5 мм и 0,5 см до 0,8 мм). Планка должна быть идеально ровная, толщина 5 мм и длина не менее 20 см (я пользовался штангенциркулем, его толщина 3 мм, так же понадобилось одно полотно от ножовки). Приспособление для откручивания звездочек, представляет собой две планки, толщина которых должна быть не менее 2 мм, а длина около 30 см из стали.

2) Поднимаем правую сторону автомобиля, снимаем правое колесо, снимаем защиту ДВС, снимаем нижний кожух ремней (2 болта в лонжероне). Из пластиковых держателей на телевизоре вынимаем трос газа и шланги охлаждающей жидкости (если тросик газа мешает вам, то снять его можно путем сдергивания фиксатора-стопора с оси дроссельной заслонки).

3) Откручиваем болт на 10, отжимаем защелку, поднимаем бачок охлаждающей жидкости, перемещаем его, на то место, где он мешать не будет (постарайтесь не оборвать шланги).

4) Откручиваем 4 болта креплений верхней крышки ГРМ.

5) Откручиваем 9 болтов и одну шпильку-держатель клапанной крышки.

6) Сдерните подсвечники со свечей, свечу первого цилиндра нужно вывернуть (первый цилиндр, это ближайший к крышке ремня ГРМ).

7) Сдвигая влево и поднимая вверх, снимите клапанную крышку.

8) В первый цилиндр, через отверстие предназначенное для свечи опускаем трубочку для напитков, крутим за болт (на 17 вроде бы), коленвал (нижний шкив ремня ГУРа, помпы, генератора). Как только трубочка прекратит ползти вверх, но при этом, еще не начинает ползти вниз, вы сможете увидеть, что-то похожее на небольшой скол на шкиве коленвала, он должен совместиться с приливом на блоке.

9) Откручиваем болт на 10, который находится спереди на блоке сна против радиатора, он расположен ниже коллектора, но выше картера (он там один на 10, будьте внимательней, не ошибетесь), туда нужно вкрутить наше приспособление для фиксации коленвала, теперь коленвал крутить нельзя, так как Вы сразу обломите стопор.

10) Кулачки распредвалов первого цилиндра при правильной регулировке будут смотреть в разные стороны, хвосты валов с другой стороны имеют прорези, которые повернуты таким образом, что они параллельны плоскости ГБЦ и в них можно вставить планку 5 мм, в результате мы зафиксируем оба вала на плоскости ГБЦ.

11) Теперь движок мы зафиксировали так, как он должен быть затем собран. Эти стопоры не рассчитаны на фиксацию валов от проворачивания, задача стопоров заменить метки. Их придется вынимать перед откручиванием чего либо, но только в тех случаях, когда это приводит к проворачиванию вала.

12) Через деревяшку домкратим мотор под поддон картера, поднять его нужно не много, так, чтобы он немного поднялся на опоре. Выкручиваем 3 болта на кузове и 2 болта опоры на двигателе, после снимаем опору. Головкой Е11 выкручиваем 2 шпильки опоры из двигателя.

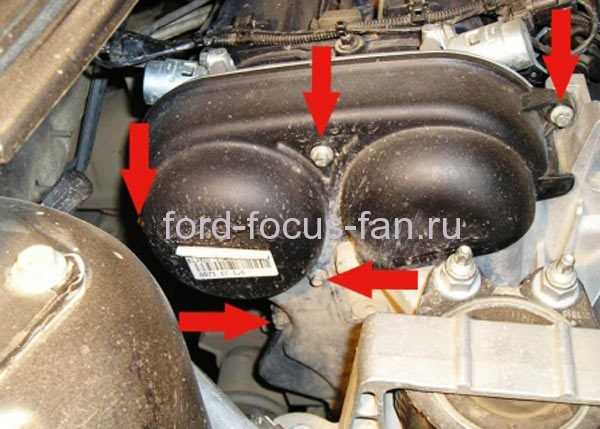

13) Теперь пробуем снять верхнюю крышку ремня ГРМ (снимайте аккуратно, так как на нее крепится датчик).

14) Теперь пригодится приспособление для удержания звезд, им удерживаем звезду распредвала и отворачиваем ее жалом типа торкс (звездочка), за ней отворачивается вторая.

Не забывайте следить за тем, чтоб валы оставались в нужном положении относительно плоскости ГБЦ, а так же нужно проследить за тем, совпадает ли прилив с меткой на шкиве коленвала.

15) Берем 15-й ключ с удлинителем и им тянем натяжной ролик ремешка помпы/гура/генератора, тянем по часовой стрелке, после скидываем ремень с любого шкива.

16) Берем шестигранник на 6, прокручиваем ролик натяжитель ГРМ и скидываем ремень.

17) 4 болта средней крышки ремешка ГРМ можно выкрутить, один из длиннее остальных (болты на 12).

18) Снимаем ремень.

19) Устанавливаем новый ремень.

20) После того, как валы будут зафиксированы, начинаем затягивать звезды распредвалов, не забываем следить за тем, чтоб валы стояли так, как нужно, а ремень при этом, на участке звезда коленвала — паразитный ролик, от паразитного ролика до звезды, а от одной звезды до другой был натянут, оставшуюся слабину выберет ролик натяжителя, но после того, как мы его отпустим (на нем есть стрелка как его нужно фиксировать, железка должна попасть в паз).

21) Вытаскиваем фиксаторы и вращаем коленвал за болт, не забудьте проверить, совпадут ли метки снова, фиксаторы через 360 градусов вращение двигателя должны встать так как и стояли до вращения.

22) Проверили, все совпало, можно собирать обратно.

Замена ГРМ на Ford Focus I с двигателем Zatec 1.4 л

Замену ГРМ можно считать завершенной.


Источник: http://www.autopeople.ru/forum/ford/focus/repair/17763.html

Спрашивайте в комментариях. Ответим обязательно!

etlib.ru

Как заменить ремень ГРМ Форд Фокус 2 с двигателем 1.6 16V Duratec Ti-VCT

Исходя из регламента технического обслуживания автомобилей Форд Фокус 2 с двигателем 1.6 16V Duratec Ti-VCT, замена ремня ГРМ должна проводится через каждые 160 тыс. км. пробега. Однако если учесть особенности эксплуатации автомобиля в отечественных реалиях рекомендуется менять ремень чаше, оптимальный период через 100 000 км. пробега. На станциях сервисного обслуживания, чтобы заменить ремень ГРМ Форд Фокус 2, вам придется расстаться с внушительной суммой ваших средств, при этом сама процедура замены не сложная и справится с ней под силу владельцу, который имеет представление и опыт в ремонте автомобилей Форд.


Рекомендации перед началом работ по замене ремня ГРМ

Как правило, в процессе работ по замене на Форд Фокус ремень ГРМ, необходимо заменить ролик натяжителя, а также попутно ремень привода компрессора кондиционера и ремень генератора. Также позаботьтесь о специальных приспособлениях, с помощью которых необходимо будет зафиксировать коленвал с муфтами, чтобы не нарушить фазы газораспределения.

Замена ремня ГРМ Форд Фокус 2

Прежде чем приступить к работе, необходимо внимательно изучить схему привода газораспределительного механизма. На схеме также указано месторасположение болтов крепления кожуха ремня ГРМ.

  1. Откручиваем 6 болтов (2 болта на 17" и 4 болта на 13") и снимаем нижнюю защиту двигателя.
  2. Как заменить ремень ГРМ Форд Фокус 2 с двигателем 1.6 16V Duratec Ti-VCT

  3. Далее необходимо снять компрессор кондиционер, для этого откручиваем четыре болта с помощью, которых он крепится к двигателю. После этого также снимаем ремень его привода и устанавливаем компрессор обратно. Не забудьте поставить метки на ремне после его снятия.
  4. Как заменить ремень ГРМ Форд Фокус 2 с двигателем 1.6 16V Duratec Ti-VCT

  5. Отключаем аккумулятор.
  6. Откручиваем бачок гидроусилителя и вместе со шлангами охлаждения убираем и крепим все это в стороне, чтобы не мешало.
  7. Как заменить ремень ГРМ Форд Фокус 2 с двигателем 1.6 16V Duratec Ti-VCT

  8. Отщелкиваем крепления и снимаем расширительный бачок, также его убираем в сторону, чтобы не мешал.
  9. Открутив два верхних болта на генераторе, снимаем клемму и отсоединяем контактную фишку. После чего откручиваем нижний болт, снимаем шкив и ремень. Подробно смотрите “Замена генератора Форд Фокус 2”
  10. Как заменить ремень ГРМ Форд Фокус 2 с двигателем 1.6 16V Duratec Ti-VCT

  11. После того как генератор был демонтирован откручиваем винты крепления и снимаем кожух ремня ГРМ
  12. Как заменить ремень ГРМ Форд Фокус 2 с двигателем 1.6 16V Duratec Ti-VCT

  13. После этого имеем доступ к ремню.
  14. Чтобы избежать проворачивания маховика во время замены, снимите стартер и вставьте фиксирующий палец в отверстие заглушку коленчатого вала, но перед этим необходимо прокрутить муфты по часовой стрелке, пока они не встанет на 11 часов. После этого опять же прокручиваем муфты, до тех пор пока коленвал не зафиксируется.
  15. Как заменить ремень ГРМ Форд Фокус 2 с двигателем 1.6 16V Duratec Ti-VCT

  16. Ставим метки положения маховика двигателя Duratec Ti-VCT и устанавливаем специальное приспособление в отверстие стартера, таким образом, фиксируя маховик.
  17. Удерживая шкив коленвала специальным ключом, с помощью головки на 18 откручиваем болт крепления шкива.
  18. Далее необходимо открутить опору двигателя и ее держатель, для этого необходимо поддомкратить его.
  19. После снятия опоры устанавливаем фиксирующую бабочку между муфтами распредвалов.
  20. Как заменить ремень ГРМ Форд Фокус 2 с двигателем 1.6 16V Duratec Ti-VCT

  21. Теперь можно полностью снять открученный ранее шкив и после этого демонтировать кожух зубчатого шкива коленчатого вала.
  22. Ослабив ролик натяжения, вставляем фиксирующий шплинт в натяжное устройство, снимаем ролик и ремень ГРМ Форд Фокус 2.

Как установить ремень ГРМ Форд Фокус 2 двигателем Duratec Ti-VCT

Установив согласно схеме ремень ГРМ, предварительно установив ролик натяжителя не вынимая фиксирующий шплинт. Далее устанавливаем и закручиваем болт шкива коленвала, при этом проверяем метки на маховике. Если ничего не сбилось, производим сборку в обратном порядке.

Как видите, заменить ремень ГРМ Форд Фокус 2 не так уж и сложно, однако при этом стоит учесть, что все работы пройдут без проблем при наличии всех инструментов и приспособлений. В противном случае выполнить некоторые операции у вас просто не получится.

Как заменить ремень ГРМ ФОРД ФОКУС 2. Видео

Ключевые слова: форд фокус ремень грм

remontauto-ford.ru

ГРМ форд фокус | Форд Фокус Фан

Как проверить ремень ГРМ

В первую очередь, необходимо оценить состояние ремня ГРМ. Для этого, нужно открутить верхние болты кожуха и оттянуть его в сторону. Далее, смотрим состояние ремня не только в одной точке, но смотрим в круговую, по немногу периодически прокручивая двигатель стартером. Осмотр ведется на наличие:

  • Трещин на ремне
  • Раслохмоченные края ремня
  • Наличие масляных пятен (это говорит о том, что в замене нуждаются сальники распредвалов или коленвала)
  • Износ зубчатой поверхности

Признак негодности ремня грм

Как узнать — цепь ГРМ или ремень

Форд Фокус 2 2005 года, 1.6, 16 клапанов, 115 л/с. Этот же двигатель без каких-либо изменений идет и на рестайлинге Фокус 2 и Фокус 3. На двигателях Форд Фокус объемом 1.8 и 2.0 литра стоит цепь ГРМ, а на двигателях Форд Фокус 1.6 литров стоит ремень ГРМ. С этим разобрались…

Покупка комплектов ГРМ и ремней генератора и кондиционера

Замену ремней генератора и кондиционера лучше произвести сразу же, ведь пробег этих приводов примерно такой же… Так что, берите оригинальные комплекты, в ни должны быть не только ремни, но и спец-инструмент для установки ремней. И, конечно же, нам понадобится комплект ГРМ, в который входит:

  1. Ремень ГРМ
  2. Натяжной ролик
  3. Болт натяжного ролика
  4. Инструмент набор головок

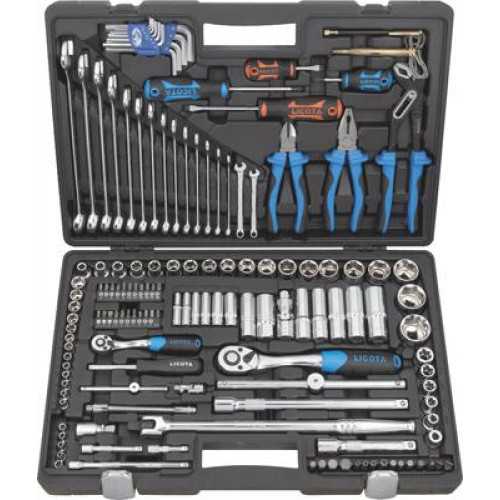

  5. Набор ключей для любых работ авто



    Ремень грм Форд Фокус 2

  6. В первую очередь, нужно загнать машину на эстакаду или подъемник и снять переднее правое колесо для доступа к болту шкива коленвала. Снимаем защиту картера двигателя. Нужно выкрутить два болта спереди и 4 сзади.

Открутит крышку грм

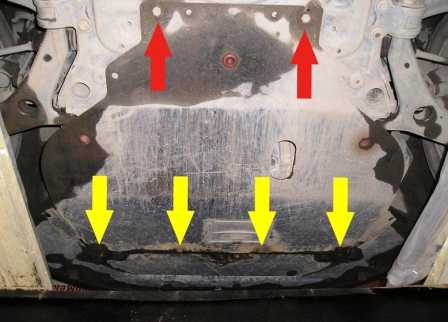

Сняли защиту матора форд фокус 2



как снять защиту

После этого, нужно ослабить болт крепления коленчатого вала. Для этого, нам понадобится специальный инструмент для удерживания шкива и торцовая головка с длинной насадкой. Болт закручен очень сильно, так что, придется приложить хорошее усилие. Просто ослабляем болт и не выкручиваем его.

Далее, поддомкрачиваем двигатель, чтобы можно было снять опору или подушку двигателя.

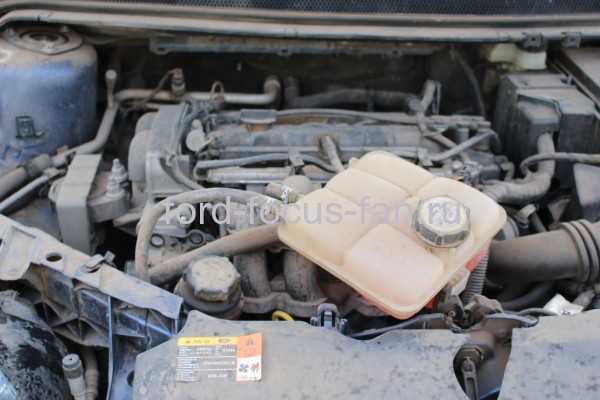

Снимаем расширительный бачок. Не нужно отсоединять шланги, просто снимите его с фиксаторов и убираем в сторону  генератора.

отводим бочок для для доступа генератора форд 2

Теперь, откручиваем по два болта от лонжерона и двигателя и снимаем подушку.



Опора двигателя

открутит крышку помпы
Как снять крышку помпы Форд Фокус 2

Теперь откручиваем 4 болта на 10 крышки шкива помпы.далее, будем снимать генератор. А во избежание каких-либо замыканий, открутим силовой провод генератора от клеммы аккумулятора.

Для замены ремня ГРМ необходимо снять генератор, а для этого снимаем бачок гур. Выкручиваем один болтик и убираем бачок в сторону.

ключ для снятия болта гур



Внимание!

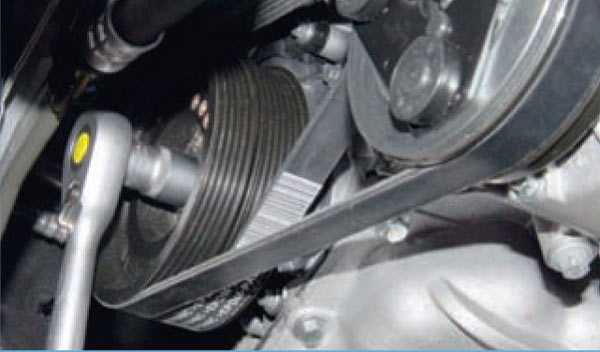

Если вы собираетесь менять приводные ремни навесных агрегатов заодно (что желательно), сразу срежьте их. Если хотите сохранить ремни кондиционера и генератора, тогда откручивайте компрессор кондея и снимайте ремень. Тоже касается и ремня генератора.

Теперь, снимаем штекер питания генератора и откручиваем от генератора клемму. Штекер и клемма находятся справа от генератора, затем выкручиваем 3 болта генератора и, вместе и креплением бачка ГУР, убираем его.

Откручиваем генератор

Снимаем генератор

Затем, снимаем крепление генератора, выкрутив 4 болта.

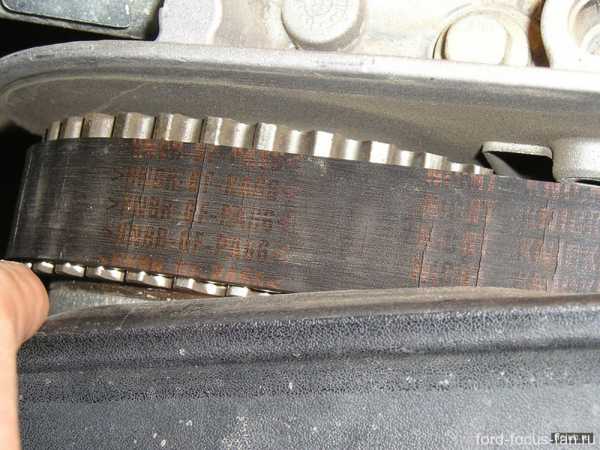

Затем, снимаем кожух ремня ГРМ и смотрим его состояние, и состояние сальников распредвалов и коленвала. Если в полости ГРМ под кожухом есть следы масла — нужно будет менять один или все сальники. Так, что, для начала разбираем все, смотрим состояние расходников и сразу покупаем все, что необходимо. Помимо всего прочего, сразу необходимо проверить помпу Форд Фокус 2. Откручиваем болты на 10 крышки ремня ГРМ и снимаем ее.

Для наглядности…

Теперь, нам нужно зафиксировать определенное положение распредвалов и коленвала для корректной работы двигателя. Для распредвалов — это будет свой фиксатор, бабочка.

Замена ГРМ форд фокус 2 невозможна без набора спец-инструмента

А для коленчатого вала — болт-фиксатор, который называют пин.

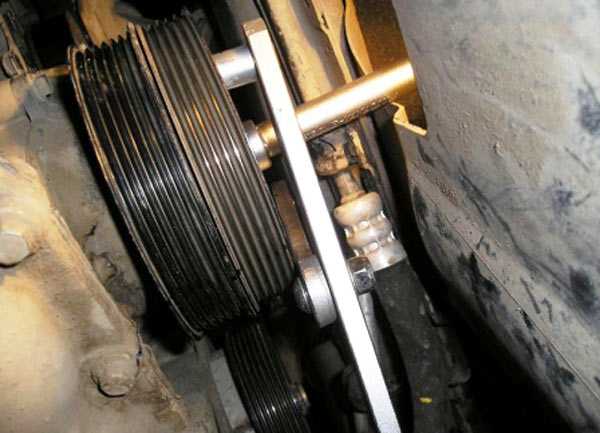

Снимаем машину с передачи, при помощи спец-инструмента для удержания шкива коленвала прокручиваем шкив коленчатого вала по часовой стрелке, пока муфты распределительных валов не встанут в положение 11 часов. На зубчатой части шкивов муфт есть отметки в виде кружка на зубце одной муфты и в виде черточки на другой муфте. На бабочке есть точно такие же, наша задача, выставить метки на шкивах муфт на 11 часов и прикинуть бабочку, чтобы метки на шкивах и бабочке совпадали, но, пока не ставим фиксатор-бабочку.

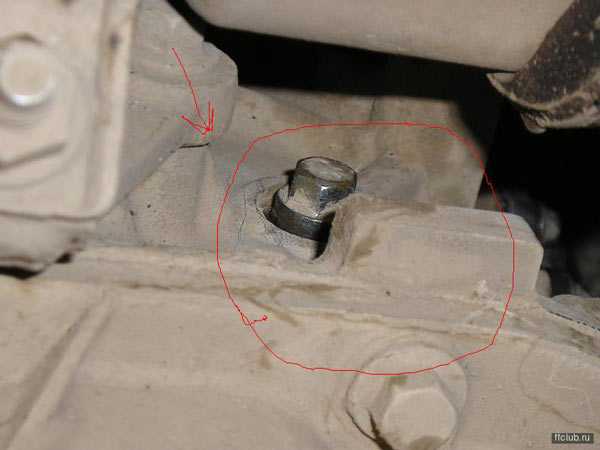

Затем, сзади блока двигателя в правой нижней части со стороны над картером находится заглушка.

Выкручиваем ее и вкручиваем в отверстие фиксатор до упора.

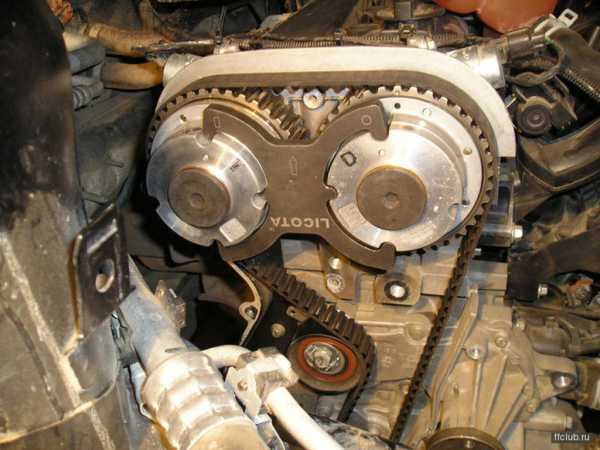

Вот теперь ставим бабочку на муфты. Возможно придется чуть крутнуть их, чтобы бабочка точно села.

Вот теперь мы можем снять ремень ГРМ, открутить натяжной ролик и открутить шкив конвала. Запомните, как стоял натяжной ролик!!! Сзади, со стороны блока двигателя, у него имеются выступы. На них и нужно обратить внимание.

Теперь, скручиваем 3 болтика крышки зубчатого шкива колевала и снимаем ее.

Пока, у нас есть открытый доступ, проверьте сальник коленвала на предмет течи. Просто потяните на себя и снимите зубчатый шкив коленвала и посмотрите сальник под ним. Затем, поставьте шестерню на место.

Ставим шестеренку

Натяжной ролик ремня ГРМ Форд Фокус 2 очень продуманный и грамотно сделан для удобства демонтажа. На нем есть два, если их свести в месте, а они легко сводятся и рукой, ролик ослабляет ремень. На ушках есть отверстия, сводим ушки так, чтобы оба отверстия совпали и вставляем кусок проволоки или гвоздь, чтобы натяжной ролик оставался в ослабленном положении.

Ставим новый натяжной ролик с новым болтом на место в взведенном положении и средним усилием затягиваем болт.

Теперь, ставим новый ремень и тщательно сажаем его в зубцы шкивов. Сначала, наденьте ремень на шкивы муфт распредвалов и на шестерню коленвала, а потом закиньте за ролик. Еще раз посмотрите, плотно и точно ли сидит ремень, а потом, вытаскивайте гвоздик из ушков ролика и он натянет ремень сам.

Замена ролика Форд Фокус 2 обязательна

Прежде, чем снять бабочку и выкрутить пин, проверим, не сдвинулся ли коленвал. Для этого, можно обхватить шейку валика, на котором стоит шестерня коленвала кусачками и проворачивать по часовой, счетчик коленчатого вала будет упираться в пин, если упирается — хорошо.

Ставим крышку шкива на место и прикручиваем ее.

Устанавливаем шкив коленвала.

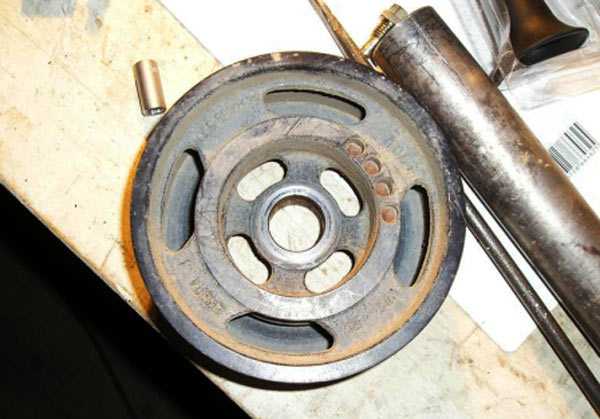

Не используйте старый болт для затяжки шкива! У шкива коленвала Форд Фокус 2 нет шпоночной посадки, нет ничего, он мертво фиксируется сильной затяжкой своего болта. А старый болт при повторной затяжке может оборваться.
