Форд Фокус 2 замена радиатора охлаждения

Радиатор Ford focus 2 и 3 подлежит замене при обнаружении течи охлаждающей жидкости из него.

В мастерской, оборудованной специальным оборудованием, радиатор можно проверить и отремонтировать. Более подробно о возможных неисправностях и способах их устранения можно ознакомиться в статье «Течь и ремонт радиатора или чем устранить неисправность, пропуск системы охлаждения»

Снимайте радиатор только на холодном двигателе.

Для наглядности работа показана на автомобиле со снятым передним бампером.

Вам потребуются: торцовая головка «на 10», пассатижи, отвертка с плоским лезвием.

1. Отсоедините провод от клеммы «минус» аккумуляторной батареи.

2. Слейте охлаждающую жидкость (см. «Замена охлаждающей жидкости»).

3. Снимите брызговик двигателя (см. «Снятие и установка брызговика двигателя»).

5. …и снимите шланг с патрубка радиатора.

6. Поддев отверткой, извлеките из отверстия кожуха электровентилятора держатель жгута проводов и отведите жгут в сторону.

7. Сожмите фиксаторы колодки жгута проводов дополнительного сопротивления электровентилятора…

8. …и отсоедините колодку от сопротивления.

9. Ослабьте хомут крепления отводящего шланга радиатора, сжав пассатижами его отогнутые ушки…

10. …сдвиньте хомут по шлангу…

11. …и снимите шланг с патрубка радиатора.

12. Аналогично отсоедините от патрубка радиатора подводящий шланг.

13. Поддерживая радиатор (лучше, если это будет делать помощник), выверните с обеих сторон автомобиля по два болта крепления к кузову рамки радиатора.

14. Немного опустив радиатор системы охлаждения…

При опускании вниз радиатора системы охлаждения штифты на его бачках будут выходить из двух резиновых подушек, установленных в отверстия в каркасе моторного отсека.

15. …извлеките из держателей на его бачках кронштейны радиатора системы кондиционирования…

Радиатор системы кондиционирования прикреплен к радиатору системы охлаждения четырьмя кронштейнами (по два кронштейна слева и справа), вставленными в держатели на бачках радиатора системы охлаждения.

После отсоединения радиатора системы кондиционирования от радиатора системы охлаждения прикрепите радиатор системы кондиционирования к кузову (например, привязав проволокой), не допуская изгиба его трубок во избежание их повреждения.

16. …и снимите с автомобиля радиатор системы охлаждения в сборе с электровентилятором.

17. Подденьте отверткой две подушки крепления радиатора к его рамке…18. …и отсоедините рамку от радиатора, вынимая подушки из ее отверстий.

19. При необходимости отсоедините от радиатора электровентилятор в сборе с кожухом (см. «Снятие и установка электровентилятора радиатора системы охлаждения двигателя в сборе с кожухом»).

20. Подденьте отверткой нижние подушки крепления радиатора…

21. …и снимите их со штифтов бачков радиатора.

22. Осмотрите нижние подушки крепления радиатора, замените сильно деформированные или затвердевшие подушки.

23. Аналогично снимите и осмотрите две верхние подушки крепления радиатора (см. примечание выше в этом подразделе).

24. Промойте радиатор снаружи струей воды и просушите. Если на пластмассовых бачках радиатора появились трещины, замените радиатор.

25. Проверьте герметичность радиатора, для чего заглушите его патрубки, подведите к радиатору воздух под давлением 0,1 МПа (1 кгс/см2) и опустите в емкость с водой не менее чем на 30 с. Негерметичность радиатора определяют по выходящим пузырькам воздуха. Если радиатор не помещается в емкость целиком, проверяйте его последовательно со всех сторон.

26. Установите радиатор и все снятые детали в порядке, обратном снятию.

Для того чтобы в дальнейшем исключить возможность подтекания охлаждающей жидкости, перед установкой шлангов смажьте патрубки радиатора тонким слоем силиконового герметика.

27. Залейте охлаждающую жидкость и удалите из системы охлаждения воздушные пробки (см. «Замена охлаждающей жидкости»).

Посмотрите интересное видео по этой теме

eurasia-avto.ru

Ремонт Ford Focus 2 : Замена радиатора системы охлаждения

  1. Руководства по ремонту
  2. Ford Focus 2 2005-2008
  3. Замена радиатора системы охлаждения

Радиатор подлежит замене при обнаружении течи охлаждающей жидкости из него.

В мастерской, оборудованной специальным оборудованием, радиатор можно проверить и отремонтировать.

Предупреждение

Снимайте радиатор только на холодном двигателе.

Примечание

Для наглядности работа показана на автомобиле со снятым передним бампером.

Вам потребуются: торцовая головка «на 10», пассатижи, отвертка с плоским лезвием.

1. Отсоедините провод от клеммы «минус» аккумуляторной батареи.

2. Слейте охлаждающую жидкость (см. «Замена охлаждающей жидкости»).

3. Снимите брызговик двигателя (см. «Снятие и установка брызговика двигателя»).

4. Ослабьте хомут крепления шланга к расширительному бачку, сжав пассатижами его отогнутые ушки, сдвиньте хомут по шлангу…

5. …и снимите шланг с патрубка радиатора.

6. Поддев отверткой, извлеките из отверстия кожуха электровентилятора держатель жгута проводов и отведите жгут в сторону.

7. Сожмите фиксаторы колодки жгута проводов дополнительного сопротивления электровентилятора…

8. …и отсоедините колодку от сопротивления.

9. Ослабьте хомут крепления отводящего шланга радиатора, сжав пассатижами его отогнутые ушки…

10. …сдвиньте хомут по шлангу…

11. …и снимите шланг с патрубка радиатора.

12. Аналогично отсоедините от патрубка радиатора подводящий шланг.

13. Поддерживая радиатор (лучше, если это будет делать помощник), выверните с обеих сторон автомобиля по два болта крепления к кузову рамки радиатора.

14. Немного опустив радиатор системы охлаждения…

Примечание

При опускании вниз радиатора системы охлаждения штифты на его бачках будут выходить из двух резиновых подушек, установленных в отверстия в каркасе моторного отсека.

15. …извлеките из держателей на его бачках кронштейны радиатора системы кондиционирования…

Примечание

Радиатор системы кондиционирования прикреплен к радиатору системы охлаждения четырьмя кронштейнами (по два кронштейна слева и справа), вставленными в держатели на бачках радиатора системы охлаждения.

Предупреждение

После отсоединения радиатора системы кондиционирования от радиатора системы охлаждения прикрепите радиатор системы кондиционирования к кузову (например, привязав проволокой), не допуская изгиба его трубок во избежание их повреждения.

16. …и снимите с автомобиля радиатор системы охлаждения в сборе с электровентилятором.

17. Подденьте отверткой две подушки крепления радиатора к его рамке…

20. Подденьте отверткой нижние подушки крепления радиатора…

21. …и снимите их со штифтов бачков радиатора.

22. Осмотрите нижние подушки крепления радиатора, замените сильно деформированные или затвердевшие подушки.

23. Аналогично снимите и осмотрите две верхние подушки крепления радиатора (см. примечание выше в этом подразделе).

24. Промойте радиатор снаружи струей воды и просушите. Если на пластмассовых бачках радиатора появились трещины, замените радиатор.

25. Проверьте герметичность радиатора, для чего заглушите его патрубки, подведите к радиатору воздух под давлением 0,1 МПа (1 кгс/см2) и опустите в емкость с водой не менее чем на 30 с. Негерметичность радиатора определяют по выходящим пузырькам воздуха. Если радиатор не помещается в емкость целиком, проверяйте его последовательно со всех сторон.

26. Установите радиатор и все снятые детали в порядке, обратном снятию.

Полезный совет

Для того чтобы в дальнейшем исключить возможность подтекания охлаждающей жидкости, перед установкой шлангов смажьте патрубки радиатора тонким слоем силиконового герметика.

27. Залейте охлаждающую жидкость и удалите из системы охлаждения воздушные пробки (см. «Замена охлаждающей жидкости»).

Скачать информацию со страницы
↓ Комментарии ↓





Раздел 1. Устройство автомобиля
Общие сведения об автомобиле Паспортные данные Ключи автомобиля Органы управления Отопление (кондиционирование) и вентиляция салона Двери Ремни безопасности Сиденья Регулировка положения рулевого колеса Зеркала заднего вида Освещение салона Противосолнечные козырьки Вещевые ящики салона Капот Управление коробкой передач Багажник крыши

Раздел 2. Рекомендации по эксплуатации
Правила техники безопасности и рекомендации Что нужно иметь в автомобиле Обкатка автомобиля Эксплуатация автомобиля в гарантийный период Подготовка автомобиля к выезду Заправка автомобиля бензином Использование домкрата Буксировка автомобиля

Раздел 3. Неисправности в пути
Двигатель не заводится Неисправности системы впрыска топлива Пропал холостой ход Перебои в работе двигателя Диагностика состояния двигателя по внешнему виду свечей зажигания Автомобиль движется рывками Автомобиль плохо разгоняется Двигатель заглох во время движения Упало давление масла Перегрев двигателя Аккумуляторная батарея не подзаряжается Пуск двигателя от внешних источников тока Неисправности электрооборудования Появились посторонние стуки Проблемы с тормозами Прокол колеса

Раздел 4. Техническое обслуживание
Общие положения Ежедневное обслуживание (ЕО) Первое техническое обслуживание (ТО-1) Второе техническое обслуживание (ТО-2)

Раздел 5. Двигатель
Особенности конструкции Возможные неисправности двигателя, их причины и способы устранения Полезные советы Проверка компрессии в цилиндрах Снятие и установка брызговика двигателя Замена опор подвески силового агрегата Установка поршня первого цилиндра в положение ВМТ такта сжатия Снятие, установка и дефектовка маховика Замена деталей уплотнения двигателя Регулировка зазоров в приводе клапанов Головка блока цилиндров Снятие и установка двигателя Система смазки Система охлаждения Система выпуска отработавших газов Система питания двигателя Система улавливания паров топлива

Раздел 6. Трансмиссия
Сцепление Коробка передач Приводы передних колес

Раздел 7. Ходовая часть
Передняя подвеска Задняя подвеска

Раздел 8. Рулевое управление
Особенности конструкции Возможные неисправности рулевого управления с гидроусилителем, их причины и способы устранения Рулевая колонка Рулевые тяги Рулевой механизм

Раздел 9. Тормозная система
Особенности устройства Возможные неисправности тормозной системы, их причины и способы устранения Прокачка гидропривода тормозной системы Проверка положения педали тормоза Главный тормозной цилиндр Вакуумный усилитель тормозов Замена шлангов и трубок гидропривода тормозов Снятие и установка педали тормоза Тормозные механизмы передних колес Тормозные механизмы задних колес Стояночный тормоз Антиблокировочная система тормозов

Раздел 10. Электрооборудование
Особенности конструкции Диагностика неисправностей бортового электрооборудования Монтажные блоки Аккумуляторная батарея Генератор Стартер Выключатель (замок) зажигания Система управления двигателем Освещение, световая и звуковая сигнализация Замена моторедуктора стеклоочистителя ветрового окна Замена моторедуктора стеклоочистителя окна двери задка Снятие и установка омывателя стекла ветрового окна Замена моторедуктора стеклоподъемника передней двери Снятие и установка электродвигателя вентилятора радиатора системы охлаждения двигателя Замена дополнительного сопротивления вентилятора радиатора системы охлаждения двигателя Снятие и установка электродвигателя отопителя Замена дополнительного сопротивления электровентилятора отопителя Электрообогрев стекла окна задка (двери задка) Комбинация приборов Выключатели панели приборов Замена блока управления электростеклоподъемниками и электроприводом зеркал Автомобильная аудиосистема Замена датчиков и выключателей

Раздел 11. Кузов
Особенности конструкции Возможные неисправности кузова, их причины и способы устранения Снятие и установка облицовки радиатора Снятие и установка брызговиков колес и подкрылков Снятие и установка бамперов Снятие и установка переднего крыла Снятие и установка каркаса моторного отсека и бруса переднего бампера Снятие и установка решетки короба воздухопритока и водоотводящего щитка Капот Боковые двери Дверь задка автомобилей с кузовом хэтчбек Крышка люка наливной трубы топливного бака Сиденья Снятие и установка облицовки тоннеля пола Система пассивной безопасности (SRS) Зеркала заднего вида Панель приборов Отопитель и кондиционер Арматура салона Снятие и установка облицовок салона Снятие и установка облицовок багажника Стеклоочиститель ветрового окна Стеклоочиститель окна двери задка Замена неподвижного остекления кузова Снятие и установка полки крепления аккумуляторной батареи Уход за кузовом

Раздел 12. Колеса и шины
Технические характеристики Маркировка колесных дисков Маркировка шин Замена колес Колесные гайки Обкатка шин Хранение шин Балансировка колес Цепи противоскольжения Запасное колесо Проверка давления в шинах Проверка протектора шин Проверка вентиля Проверка радиального и бокового биения дисков

Раздел 13. Покупка запасных частей
Моторное масло Пластичные смазки Охлаждающие жидкости Тормозная жидкость Топливный фильтр тонкой очистки Воздушный фильтр Масляный фильтр системы смазки двигателя Свечи зажигания

Раздел 14. Поездка на СТО

Раздел 15. Зимняя эксплуатация автомобиля
Как подготовить автомобиль к зиме Рекомендации по пуску двигателя в сильный мороз Что полезно купить к зиме Полезные зимние советы

Раздел 16. Подготовка к техосмотру
Рекомендации Перечень неисправностей и условий, при которых запрещается эксплуатация транспортных средств Изменения к государственным стандартам, регламентирующим предельно допустимое содержание вредных веществ в отработавших газах автотранспортных средств

Раздел 17. Советы начинающему автомеханику
Техника безопасности при проведении ремонтных работ Инструменты Перед началом работы Восстановление резьбовых соединений Советы по кузовному ремонту

Приложения
Приложение 1. Моменты затяжки резьбовых соединений, Н·м Приложение 2. Габаритные размеры (мм) автомобилей Ford Focus II с кузовами седан и универсал Приложение 3. Технические характеристики двигателей и эксплуатационные показатели автомобилей в зависимости от типа применяемого двигателя Приложение 4. Давление воздуха в холодных шинах Приложение 5. Заправочные объемы, л

Схемы электрооборудования
Схема 1. Соединения стеклоочистителя и стеклоомывателя ветрового стекла Схема 2.Соединения системы заряда аккумуляторной батареи Схема 3. Соединения системы гидропривода тормозной системы Схема 4. Соединения системы вентиляции, отопления и кондиционирования воздуха Схема 5. Соединения системы пуска двигателя Схема 6а. Соединения системы контроля скорости Схема 6б. Соединения системы контроля скорости Схема 7а. Соединения системы управления двигателем Схема 7б. Соединения системы управления двигателем Схема 7в. Соединения системы управления двигателем Схема 7г. Соединения системы управления двигателем Схема 7д. Соединения системы управления двигателем Схема 7е. Соединения системы управления двигателем Схема 7ж. Соединения системы управления двигателем Схема 8а. Соединения системы кондиционирования воздуха Схема 8б. Соединения системы кондиционирования воздуха Схема 9. Соединения системы усилителя рулевого управления Схема 10а. Соединения антиблокировочной системы тормозов (АБС) Схема 10б. Соединения антиблокировочной системы тормозов (АБС) Схема 11. Соединения системы динамической стабилизации автомобиля

automend.ru

Радиатор охлаждения Форд. Как снять радиатор охлаждения на Ford Focus 2

Надобность в снятии радиатора охлаждения двигателя на автомобиле Ford Focus второго поколения может возникнуть в случае его загрязнения (чтобы произвести очистку)или же повреждения. Демонтаж радиатора Форд Фокус 2 выполняется в сборе с вентилятором охлаждения. Также хочется обратить ваше внимание, что к радиатору с помощью защелок крепится конденсатор автомобильного кондиционера, который остается на своем месте и не снимается.



Инструкция по снятию радиатора охлаждения на Ford Focus 2

  1. Работы по снятию радиатора охлаждения лучше проводить на эстакаде либо на смотровой яме.
  2. Прежде чем начать демонтаж необходимо слить охлаждающую жидкость (смотрите публикацию о замене ОЖ на Форд Фокус 2)
  3. С помощью мягкой проволоки подвязываем корпус конденсатора системы охлаждения салона к передней верхней поперечине подкапотного пространства.
  4. Используя плоскогубцы, ослабляем хомут и снимаем патрубок со штуцера правого бачка радиатора.
  5. Таким же образом ослабляя хомут, снимаем патрубок со штуцера левого бачка радиатора охлаждения.
  6. После этого опять же разжав хомут, снимаем пароотводящую трубку.
  7. Теперь используя торцевой ключ или головку на 10, ослабляем четыре болта, с помощью которых радиатор крепится к нижней поперечине кузова.
  8. Затем отстегнув пластиковые защелки, с помощью которых конденсатор крепится к радиатору, разъединяем их. После чего полностью выкручиваем полностью четыре болта крепления радиатора охлаждения к нижней поперечине кузова.
  9. После этого можно опускать вниз нижнюю поперечину вместе с радиатором, оставив при этом конденсатор на автомобиле.
  10. Радиатор охлаждения Форд Фокус 2 фиксируется в нижней поперечине кузова с помощью резиновых втулок, из которых следует извлечь стойки радиатора.
  11. Демонтировав радиатор охлаждения необходимо снять кожух вместе с вентилятором (смотрите публикацию о том, как снять вентилятор радиатора).

remontauto-ford.ru

Как снять радиатор на Форд Фокус 2 своими руками фото видео

В чём же надобность в снятии радиатора?! А надобность может возникнуть в случае его загрязнения или же повреждения. Демонтаж радиатора на  Ford Focus 2 производится  в сборе с вентилятором охлаждения. Также стоит обратить внимание, что к радиатору  крепится конденсатор автомобильного кондиционера, который  не снимается.

Снятие радиатора Форд 2

Инструменты

Вам потребуются: торцовая головка «на 10», пассатижи, отвертка с плоским лезвием.

  • Торцовый ключ на 8,  или набор головок.
  • плоская отвертка. и крестовая отвертка.
  • Ключи на 17и 10. и плоскогубцы

Инструкция по снятию радиатора охлаждения

  1. Работы по снятию радиатора охлаждения лучше проводить на эстакаде либо на смотровой яме. следующий шаг Открутит защиту картера
  2. Прежде чем начать демонтаж необходимо, слить антифриз
  3.  радиатора, и снять защиту мотора, если она стоит на вашем автомобиле.И открутим переднею решётку.   Как снять решетку радиатора.

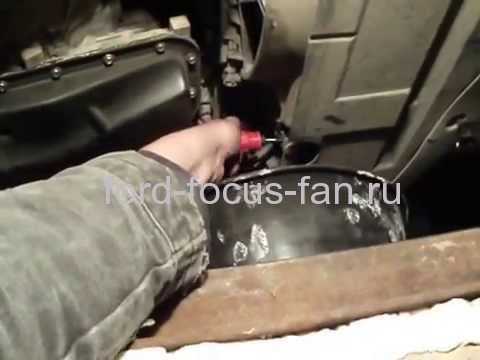

  4. Как слить антифриз на Форд Фокус 2

    Откручиваем пробка правом углу отверткой на наполовину и сливаем антифриз,Вентилятор на форд Фокус второго поколения рестайлинг

    снимаем рамку вентиляторов

  5. Подробная знакомства системой охлаждения, двигателя и радиатора, форда второго поколения с моторам 1,6.

схема охлаждения двигателя форд фокус

  1. С помощью мягкой проволоки подвязываем корпус конденсатора системы охлаждения  к передней верхней части рамки фартука.

Как подвязать радиатор при замене

4. Используя пассатижи, ослабляем хомут и снимаем патрубок со штуцера правого бочка радиатора.

Отсоединяем патрубки

5. После этого опять же разжав хомут, снимаем пароотводящую трубку.

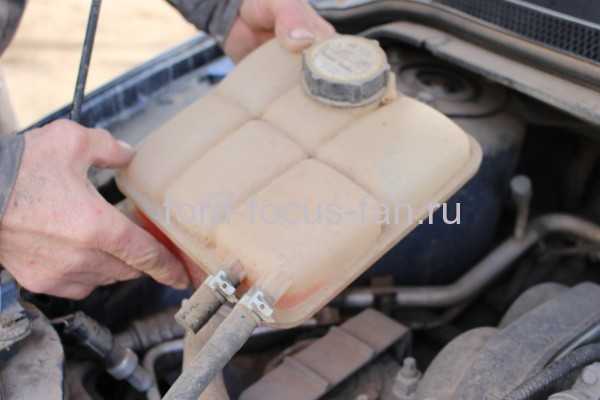

Снимаем расширительный бочок

6. Теперь используя торцевой ключ или головку на 10, открутим  четыре болта и снимаем  рамку  радиатора. В который устанавливается радиатор и вытаскиваем его снизу,

7. Затем отстегнув пластиковые защелки, с помощью которых конденсатор крепится к радиатору, разъединяем их. После чего полностью выкручиваем  четыре болта крепления радиатора охлаждения к нижней поперечине кузова.

8. После этого можно опускать вниз нижнюю поперечину вместе с радиатором, оставив при этом конденсатор на автомобиле.

Снятие радиатора Форд 2

9. Радиатор охлаждения Форд Фокус 2 фиксируется в нижней поперечине кузова с помощью резиновых втулок, из которых следует извлечь стойки радиатора.

10. Демонтировав радиатор охлаждения необходимо снять кожух вместе с вентилятором.

11. Устанавливаем в обратном порядке.

Полезные совет

Аналогично снимите и осмотрите две верхние подушки крепления радиатора (смотрите примечание выше в этом подразделе).

 Осмотрите нижние подушки крепления радиатора, замените сильно деформированные или затвердевшие подушки.

 Промойте радиатор снаружи струей воды и просушите. Если на пластмассовых бачках радиатора появились трещины, замените радиатор.

 Проверьте герметичность радиатора, для чего заглушите его патрубки, подведите к радиатору воду из крана и наполните водой под        давлением. И смотрим где закапает если все сухо и нет течи то устанавливаем, следуя инструкции.

 Установите радиатор и все снятые детали в порядке, обратной последованности.

Смотрите ( ВИДЕО)





Похожие записи:

ford-focus-fan.ru

Самостоятельная очистка / мойка радиаторов (с. 2,3)

Вчера в 20.00 заехал мордой на эстакаду, дальше все как по книжке
- снял клемму, отключил питание вентилятора радиатора.
- снял оба пыльника двигателя
- снял черную крышку, которая под капотом, над замком капота.
- открутил пробку на радиаторе( на бачке закрыта!), внизу слева подставил воронку и 5л канистру из под воды, чистую, т.к. морда смотрит вверх вылилось только то что в радиаторе, около 1 литра, потом открыл крышку на бачке, вышел еще 1 л. понажимал на шланги повытекало еще какое-то количество антифриза, в сумме около 2.5 литров.
- тут важно, что надо снять левую фару, по другому два шланга снять с радиатора почти невозжно.
- снял шланги с радиатора, родные хомуты это конечно может и модно, но обратно я их не стал ставить, поставил обычные которые можно подтянуть ключем.
- отжал радиатор кондея, предварительно подъвязав его тросиком к морде.
- открутил 4 гайки снизу, на которых держится рамка с радиатором, далее радиатор вытащил вниз, он пытался зацепится за всякие шланги, но там все просто.
- с рамки снял, радиатор, с него снял резинки/подушки и вентилятор на 2-х защелках.
- далее все в обратном порядке но на новый радиатор.
- не очень удобно его засовывать вместе с рамкой снизу обратно, т.к. он цепляется за трубки от кондея, но на все ушло минут 10-15.
- после того как зафиксировал его на машине, одел шланги (3-штуки, ничего не промазывал никаким герметиком, как советуют в книге по ремонту, нафиг не надо, с завода не было и сейчас не нужно!), собрал сразу всё, фару, пыльники и т.д. не заливая антифриз обратно.
- отпустил ручник и потихоньку скатился назад на ровную площадку.
- залил обратно слитый антифриз, ( т.к. при снятии пролил грам 50-100 и уже было меньше минимума, долил нового до максимума)
- при открытой крышке на бачке, завел, включил печку на макс, чтоб все круги задействовать, прогрел до рабочей температуры, заглушил,понажимал на шланги где мог.
- антифриз упал чуть ниже минимума (вышел ввоздух), еще раз долил до максимума, все закрыл и поехал за пивом.
Ну вот как-то так.
Короче замена радиатора с сохранением антифриза возможна.
Ниже кое-какие фото, руки были грязные поэтому не везде в "фокусе".
Отдал машинку жене и сел обратно на 220 турболошадей (моня), после мондео на фокусе едешь как на картинге, очень удобно конечно в городе
Ничего не течет (соедиения).

Снята левая фара

тросик и радиатор кондея

http://i081.radikal.ru/1006/96/d8ec39b5e590.jpg

родной хомут, поставить обратно очень сложно, да вообщем не понравились они мне.

http://i038.radikal.ru/1006/3a/a2ae84b2ca72.jpg

грязь между радиаторами, немного за 5 лет, ни разу не чистил. ( надо сетку ставить )
общий вид
слитый антифриз

http://s40.radikal.ru/i088/1006/fd/661c148b3339.jpg

видно сколько пролилось мимо.

ffclub.ru

Замена радиатора Форд Фокус своими руками

Если после стоянки автомобиля под ним образуется на асфальте жидкость в районе капота, то это говорит о том, что скорее всего вытекает жидкость для системы охлаждения. Разумеется, прежде, необходимо удостовериться, что это именно охлаждающая жидкость, а не, скажем, масло или бензин.

Как правило, радиатор начинает течь либо вследствие удара, либо резкого торможения. Сам же радиатор изнашивается крайне длительный период времени. Завод-изготовитель рекомендует производить замену радиатора каждые 150 тыс. км.

Производить замену необходимо только на остывший двигатель. В противном случае, велика вероятность обжечься.

Замена изношенного радиатора занимает от 3 часов до полудня, в зависимости от уровня подготовки. Для данной процедуры понадобятся:

  1. Набор головок.
  2. Набор гаечных ключей.
  3. Трещотка.
  4. Пассатижи.
  5. Набор отверток.
  6. Домкрат.
  7. Смотровая яма.
  8. Напарник (желательно).

Замена радиатора

  1. Для начала необходимо обесточить автомобиль. Для этого нужно отключить источник питания – АКБ. Достаточно просто отключить клемму минус (-) с аккумуляторной батареи.
  2. Слить охлаждающую жидкость с бачка.
  3. Снять защиту двигателя с автомобиля. Для этого необходима смотровая яма, либо подъемник.
  4. Ослабить затяжку хомута на шланге, который ведет к расширительному бачку системы охлаждения. Для этого нужно сдавить отогнутые лепестки хомута при помощи пассатижей. Сместить хомут по шлангу.
  5. Отсоединить шланг от патрубка радиатора системы охлаждения.
  6. Вынуть держатель жгута проводов, который расположен в кожухе электровентилятора. Для этой процедуры понадобится отвертка. После необходимо сместить проводной жгут в сторону.
  7. Снять колодку с сопротивления, сдавив фиксирующие элементы на колодке проводного жгута доп. Сопротивления электровентилятора.
  8. Используя пассатижи, сжать все отогнутые лепестки на крепежном хомуте отводящего шланга радиатора. Сместить хомут по шлангу.
  9. От патрубка радиатора отсоединить отводящий шланг.
  10. Аналогичным образом демонтировать подводящий шланг с патрубка радиатора системы охлаждения двигателя.
  11. Открутить по два болта крепления с каждой из сторон радиаторной рамки к кузову, при этом, необходимо удерживать радиатор (желательно, чтоб удерживал напарник). Рекомендуется удерживать радиатор перчаткой.

Замена вентилятора радиатора

Есть вероятность, что можно обойтись без замены радиатора. Возможно, что электровентилятор просто перестал справляться со своими функциями, ввиду износа или попадания инородного объекта. Провести замену вентилятора можно без демонтирования радиатора.

  1. Для начала необходимо обесточить автомобиль. Для этого нужно отключить источник питания – АКБ. Достаточно просто отключить клемму минус (-) с аккумуляторной батареи.
  2. Теперь необходимо демонтировать контактную фишку электронного регулятора вращения крыльчатки. Находится фишка под воздушным патрубком, который ведет к дроссельной заслонке.
  3. Ослабить крепление радиатора, открутив четыре гайки торцовым ключом на 10 или головкой на 10. Откручивать гайки необходимо в нижней части радиаторной рамки.
  4. Снять кожух вентилятора и сам электровентилятор. Для этого необходимо отжать фиксаторы, с помощью которых и крепится этот кожух к нижним кронштейнам на радиаторе. После нужно поддать кожух на себя (вверх) до момента, пока верхние и нижние кронштейны крепления не выйдут из зацепления фиксаторов на радиаторе.
  5. Опустить вниз радиатор, полностью открутив 4 болта крепления. Теперь радиатор висит только на патрубках.
  6. Предельно аккуратно изъять кожух с вентилятором, отведя радиатор в противоположную сторону от двигателя.
  7. Оценить состояние вентилятора на изношенность. При необходимости – заменить.

Процедура по замене вентилятора занимает не более 2 часов.

Читайте также

grandrepairauto.ru

Снятие радиатора Форд Фокус 2

Снятие радиатора Форд Фокус 2 необходимо для его замены, ремонта или очистки. При снятии радиатора из системы сливается охлаждающая жидкость.

Распространенные неисправности радиатора

Перечень неисправностей радиатора автомобиля не так уж велик. К основным можно отнести:

  • Механические повреждения и микротрещины.
  • Неисправность электрооборудования, в первую очередь, вентилятора.
  • Утечка охлаждающей жидкости.

Основными причинами выхода радиатора из строя являются его пробой, низкий уровень охлаждающей жидкости, а также несвоевременная и недостаточная очистка.

Признаки неисправности радиатора

Понять, что неправильно работает или совсем не работает радиатор охлаждения двигателя, можно по следующим признакам:

  • Двигатель быстро нагревается/переохлаждается.
  • Имеются утечки охлаждающей жидкости.

Снятие радиатора своими руками

Перед тем, как снять радиатор Форд Фокус 2, автомобиль следует загнать на яму.

После этого:

  • Слейте охлаждающую жидкость.
  • Мягкой проволокой закрепите корпус конденсатора охлаждения салона на верхней передней поперечине в подкапотном пространстве.
  • Ослабьте хомуты и снимите патрубки с бачков радиатора (правого и левого).
  • Ослабьте хомут на пароотводящей трубке и снимите её.
  • Ослабьте болты, которыми радиатор прикручен к нижней поперечине.
  • Отстегните конденсатор от радиатора (они скреплены защелками).
  • Окончательно отверните болты от нижней поперечины.
  • Опустите вниз поперечину вместе с радиатором охлаждения. Конденсатор останется наверху.
  • Извлеките стойки радиатора из резиновых втулок и отсоедините его от поперечины.

Сборка всех деталей производится с обратной последовательности.

На Форд Фокус 2 рестайлинг радиатор снимается аналогично.

Ремонт радиатора Форд Фокус 2

Ремонт радиатора заключается в замене отдельных его частей. Довольно часто выходит из строя электрический вентилятор радиатора. Для снятия вентилятора сливать жидкость и снимать радиатор нет необходимости. Достаточно открутить болты крепления и опустить радиатор вниз на патрубках. Корпус вентилятора крепится к теплообменнику защелками. Помимо этого, иногда пытаются запаять трещины на корпусе. Делать это необходимо очень осторожно и особым составом, так как радиатор состоит из тонких алюминиевых пластин.

Промывка радиатора

Радиатор периодически необходимо очищать от накопившейся грязи и пыли. Очистка радиатора производится без его снятия небольшой щеточкой или ёршиком. Допускается промыть радиатор водой. При этом необходимо быть осторожным, чтобы не повредить пластины напором.

Обычно большое количество пыли скапливается между радиаторами охлаждения и кондиционера.

Промывка радиатора изнутри тоже необходима. Для проведения этой процедуры радиатор снимается и к нему подсоединяется шланг с водой.

modtop.ru

Отправить ответ

avatar
  Подписаться
Уведомление о
