Для того чтобы заменить перегоревшие лампы в задних фонарях «Шевроле Круз» в кузове хэтчбек, достаточно проделать несколько простых операций, которые описаны в этой пошаговой инструкции с фото.

Операции показаны на левом фонаре, для правого фонаря они аналогичны

2290-18-15-01

Открываем дверь багажного отделения, поддеваем отверткой три заглушки.

Открываем дверь багажного отделения, поддеваем отверткой три заглушки.

2290-18-15-02

Вынимаем заглушки.

Вынимаем заглушки.

2290-18-15-03

Крестообразной отверткой отворачиваем три самореза, расположенных под заглушками.

Крестообразной отверткой отворачиваем три самореза, расположенных под заглушками.

2290-18-15-04

Сдвигаем фонарь назад по ходу автомобиля, выводя два штифта фонаря из пластмассовых втулок на кузове.

Сдвигаем фонарь назад по ходу автомобиля, выводя два штифта фонаря из пластмассовых втулок на кузове.

2290-18-15-05

Отводим фонарь от кузова автомобиля.

Отводим фонарь от кузова автомобиля.

2290-18-15-06

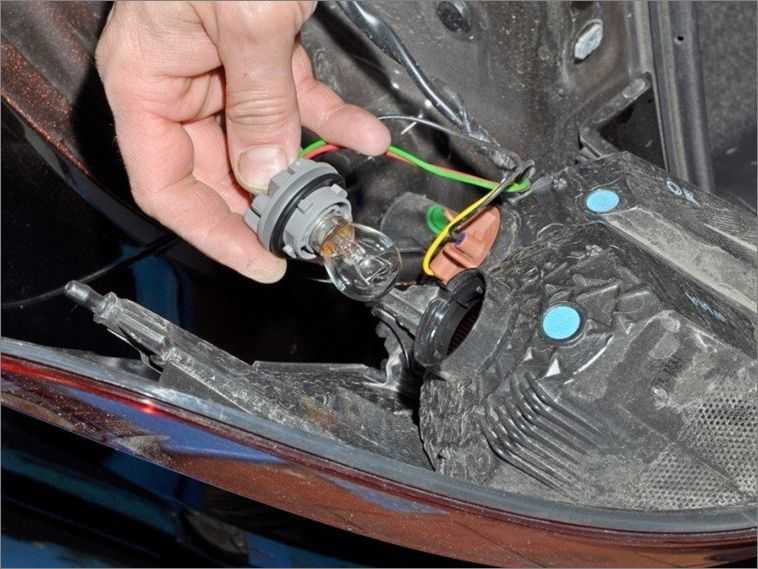

Повернув против часовой стрелки, вынимаем патрон с лампой сигнала торможения и габаритного света.

Повернув против часовой стрелки, вынимаем патрон с лампой сигнала торможения и габаритного света.

2290-18-15-07

Нажав на лампу, поворачиваем ее против часовой стрелки и вынимаем лампу из патрона.

Нажав на лампу, поворачиваем ее против часовой стрелки и вынимаем лампу из патрона.

Устанавливаем новую лампу P21/5W в обратной последовательности. Комбинированная лампа сигнала торможения и габаритного света имеет два выступа, расположенных на разных уровнях, которые должны войти в соответствующие пазы патрона.

2290-18-15-08

Повернув против часовой стрелки, вынимаем патрон с лампой указателя поворота.

2290-18-15-09

Нажав на лампу, поворачиваем ее против часовой стрелки и вынимаем лампу из патрона.

Устанавливаем новую лампу PY21W в обратной последовательности.

Лампа указателя поворота имеет два выступа, расположенных несимметрично относительно оси лампы, которые должны войти в соответствующие пазы патрона.

[Лампы, применяемые в автомобиле Chevrolet Cruze] [Экономим на техническом обслуживании Chevrolet Cruze] [Техническое обслуживание Chevrolet Cruze на 15 тыс. км пробега] [Техническое обслуживание Chevrolet Cruze на 30 тыс. км пробега] [Техническое обслуживание Chevrolet Cruze на 45 тыс. км пробега] [Техническое обслуживание Chevrolet Cruze на 60 тыс. км пробега] [Техническое обслуживание Chevrolet Cruze на 90 тыс. км пробега] [Техническое обслуживание Chevrolet Cruze на 150 тыс. км пробега] [Техническое обслуживание Chevrolet Cruze на 180 тыс. км пробега] [Инструмент, необходимый для проведения технического обслуживания Chevrolet Cruze] [Самостоятельное проведение ТО — общие рекомендации] [Правила техники безопасности при самостоятельном проведении технического обслуживания автомобиля]

Снятие заднего фонаря и замена ламп в хэтчбеке Chevrolet Cruze

Для того чтобы заменить перегоревшие лампы в задних фонарях «Шевроле Круз» в кузове хэтчбек, достаточно проделать несколько простых операций, которые описаны в этой пошаговой инструкции с фото.

Снятие заднего фонаря и замена ламп в хэтчбеке Chevrolet Cruze

Снятие заднего фонаря и замена ламп в хэтчбеке Chevrolet Cruze

Для того чтобы заменить перегоревшие лампы в задних фонарях «Шевроле Круз» в кузове хэтчбек, достаточно проделать несколько простых операций, которые описаны в этой пошаговой инструкции с фото.

Снятие заднего фонаря и замена ламп в хэтчбеке Chevrolet Cruze

Наше новое видео

Лада Гранта Спорт вернулась! Первый тест

Новинка нашей сборки: почти Октавия, цена — на уровне Весты

Экспортные Жигули были лучше обычных? Развенчиваем миф

Понравилась заметка? Подпишись и будешь всегда в курсе!

За рулем в Дзен

Отзывы о Chevrolet Cruze (7)

Администратор

10 сентября 2017 года

Chevrolet Cruze 2012 / срок владения 3 — 5 лет

Достоинства:

Внешность и салон, хорошо рулится, надежный двигатель.

Недостатки:

Слабенький разгон, большой расход топлива.

Комментарий:

Написать отзыв

Новости smi2.ru

Шевроле Круз — замена ламп задних фонарей — журнал За рулем

LADA

УАЗ

Kia

Hyundai

Renault

Toyota

Volkswagen

Skoda

Nissan

ГАЗ

BMW

Mercedes-Benz

Mitsubishi

Mazda

Ford

Все марки

Заменить лампы задних фонарей «Шевроле Круз» в кузове универсал поможет эта иллюстрированная пошаговая инструкция.

Операции показаны на правом фонаре, для левого фонаря они аналогичны.

Замена ламп в фонаре на крыле автомобиля

2290-18-14-01

Для замены ламп в фонаре на крыле открываем крышку багажника и поддеваем отверткой заглушку.

2290-18-14-02

Вынимаем заглушку из отверстия в корпусе фонаря.

Аналогично вынимаем другую заглушку.

2290-18-14-03

Крестообразной отверткой отворачиваем два самореза крепления фонаря.

2290-18-14-04

Сдвигаем фонарь назад по ходу автомобиля, выводя два штифта фонаря из пластмассовых втулок на кузове.

2290-18-14-05

Вынимаем жгут проводов из держателя на корпусе фонаря.

2290-18-14-06

Повернув против часовой стрелки, вынимаем патрон с лампой указателя поворота из корпуса фонаря.

2290-18-14-07

Вынимаем лампу из патрона.

Устанавливаем новую лампу WY21W в обратной последовательности.

2290-18-14-08

Повернув против часовой стрелки, вынимаем патрон с лампой света заднего хода из корпуса фонаря.

2290-18-14-09

Вынимаем лампу из патрона.

Новую лампу W16W устанавливаем в обратной последовательности.

2290-18-14-10

Повернув против часовой стрелки, вынимаем патрон с лампой сигнала торможения и габаритного света из корпуса фонаря.

2290-18-14-11

Нажав на лампу, поворачиваем ее против часовой стрелки и вынимаем лампу из патрона.

Устанавливаем новую лампу P21/5W в обратной последовательности. Комбинированная лампа сигнала торможения и габаритного света имеет два выступа, расположенных на разных уровнях, которые должны войти в соответствующие пазы патрона.

Замена лампы в фонаре на крышке багажника

2290-18-14-13

Для замены лампы в фонаре на крышке багажника отверткой поддеваем штифт пистона.

2290-18-14-14

Вынимаем пистон крепления обивки крышки багажника.

Аналогично вынимаем еще два пистона.

2290-18-14-15

Отгибаем край обивки крышки багажника.

2290-18-14-16

Повернув против часовой стрелки, вынимаем патрон с лампой противотуманного света из корпуса фонаря.

2290-18-14-17

Нажав на лампу, поворачиваем ее против часовой стрелки и вынимаем лампу из патрона.

Устанавливаем новую лампу P21W в обратной последовательности.

[Лампы, применяемые в автомобиле Chevrolet Cruze] [Экономим на техническом обслуживании Chevrolet Cruze] [Техническое обслуживание Chevrolet Cruze на 15 тыс. км пробега] [Техническое обслуживание Chevrolet Cruze на 30 тыс. км пробега] [Техническое обслуживание Chevrolet Cruze на 45 тыс. км пробега] [Техническое обслуживание Chevrolet Cruze на 60 тыс. км пробега] [Техническое обслуживание Chevrolet Cruze на 90 тыс. км пробега] [Техническое обслуживание Chevrolet Cruze на 150 тыс. км пробега] [Техническое обслуживание Chevrolet Cruze на 180 тыс. км пробега] [Инструмент, необходимый для проведения технического обслуживания Chevrolet Cruze] [Самостоятельное проведение ТО — общие рекомендации] [Правила техники безопасности при самостоятельном проведении технического обслуживания автомобиля]

Снятие заднего фонаря и замена ламп на универсале Chevrolet Cruze

Заменить лампы задних фонарей «Шевроле Круз» в кузове универсал поможет эта иллюстрированная пошаговая инструкция.

Снятие заднего фонаря и замена ламп на универсале Chevrolet Cruze

Снятие заднего фонаря и замена ламп на универсале Chevrolet Cruze

Заменить лампы задних фонарей «Шевроле Круз» в кузове универсал поможет эта иллюстрированная пошаговая инструкция.

Снятие заднего фонаря и замена ламп на универсале Chevrolet Cruze

Наше новое видео

Лада Гранта Спорт вернулась! Первый тест

Новинка нашей сборки: почти Октавия, цена — на уровне Весты

Экспортные Жигули были лучше обычных? Развенчиваем миф

Понравилась заметка? Подпишись и будешь всегда в курсе!

За рулем в Дзен

Отзывы о Chevrolet Cruze (7)

Администратор

10 сентября 2017 года

Chevrolet Cruze 2012 / срок владения 3 — 5 лет

Достоинства:

Внешность и салон, хорошо рулится, надежный двигатель.

Недостатки:

Слабенький разгон, большой расход топлива.

Комментарий:

Написать отзыв

Новости smi2.ru

Замена лампы тормоза, заднего фонаря и указателя поворота

Вы здесь

Главная | Бесплатные советы по ремонту, советы и руководства | Пошаговые руководства для домашних механиков | Часть 2: Следующий уровень — общие работы по техническому обслуживанию | Замена лампы тормоза, заднего фонаря и указателя поворота

Почему лампочки выходят из строя?

Заменить лампочки просто, но почему они вообще выходят из строя? В отличие от лампочек в вашем доме, лампочки в вашем автомобиле живут тяжелой жизнью, подвергаясь воздействию жары, холода, вибрации и ударов. Кроме того, автомобильные фары быстро включаются и выключаются, что для них сложнее, чем постоянное включение.

Недавно производители автомобилей перешли на яркие, долговечные светодиодные (светоизлучающие диоды) задние фонари, стоп-сигналы и указатели поворота, поэтому ваш нынешний автомобиль может оказаться последним, в котором когда-либо перегорала лампочка.

А пока их хотя бы поменять несложно. Эта задача не требует опыта, только базовые инструменты и не должна занимать более нескольких минут, в зависимости от вашей модели.

Найди свою машину

Все автомобили разные, поэтому полные инструкции можно найти в руководстве …

Когда менять лампы задних фонарей

«Вы также рискуете быть остановленной полицией и получить возможный штраф»

контакты могут привести к его тусклости. Вы должны проверять исправность всех фар вашего автомобиля каждые несколько месяцев. Тусклую лампу можно исправить, очистив патрон и контакты лампы или заменив лампу.

Редко когда нужно менять лампочку до того, как она перегорит, но меняйте перегоревшую лампочку, как только заметите это. Другие водители полагаются на ваши фары, чтобы видеть вас и определять расстояние ночью.

Все автомобили разные, поэтому, если пришло время заменить лампочку, воспользуйтесь нашим контрольным списком перед началом работы и найдите свой автомобиль для получения конкретных инструкций.

Как заменить лампы задних фонарей

Это видео является общим руководством. Найдите конкретные пошаговые инструкции в руководстве.

Очень краткое описание задачи для типичного автомобиля. В вашем руководстве Haynes будет указана конкретная информация:

1. Осмотрите заднюю часть автомобиля на наличие видимых винтов в задних фонарях. Удалите их, если они есть, и перейдите к шагу 6. ​​
2. Откройте багажник или люк, чтобы получить доступ к задней части блока задних фонарей. Возможно, вам придется снять отделку или ковер, чтобы добраться до него.
3. Снимите винты, барашковые гайки или зажимы, крепящие фары к автомобилю.
4. Снимите узел и найдите перегоревшую лампочку.
5. Снимите патрон лампы, обычно поворачивая его против часовой стрелки.
6. Нажмите и поверните лампу, чтобы снять ее, или, в случае некоторых ламп, потяните прямо. Установите новую лампочку.
7. Установите на место патрон лампы и корпус.
8. Замените накладку или линзу.

Предупреждение

Даже одна перегоревшая лампочка заднего фонаря или стоп-сигнала может значительно увеличить ваши шансы попасть сзади.

Почему следует как можно скорее заменить перегоревшую лампочку

Перегоревшая лампа заднего фонаря, стоп-сигнала или указателя поворота значительно увеличивает риск удара. Конечно, вы также рискуете быть остановленной полицией и получить возможный штраф.

У автомобилей есть пара задних фонарей (или больше), чтобы водитель сзади мог оценить расстояние и скорость сближения. Если задняя часть вашего автомобиля плохо видна ночью, вы рискуете быть сбитым следующим автомобилем. То же самое относится и к стоп-сигналам в любое время суток.

Сигналы поворота необходимы в целях безопасности, чтобы сообщить другим водителям о вашем намерении перед поворотом или перестроением.

Поэтому крайне важно заменить перегоревшую лампочку (лампы) как можно скорее. Учитывая, насколько дешевы лампочки и как мало времени вам потребуется, чтобы заменить их, нет никаких причин не делать этого.

Перед началом работы

Инструменты, которые вам понадобятся

Для этой работы на большинстве автомобилей требуются только основные инструменты.

• Плоская отвертка
• Крестовая отвертка
• Бумажное полотенце/перчатки
• Набор трещоток и головок

Детали, которые могут вам понадобиться

• Лампы

Предупреждение

Убедитесь, что у вас правильный тип лампы и мощность.

Тип

Легковые/грузовые автомобили/внедорожники

Мотоциклы/вездеходы

Прочее

Год Year20202019201820172016201520142013201220112010200920082007200620052004200320022001200019991998199719961995199419931992199119901989198819871986198519841983198219811980197919781977197619751974197319721971197019691968196719661965196419631962196119601959195819571956195519541953

Make Марка

Модель Модель

Pelican Parts Техническая статья — BMW-X3

Применимые модели:

• BMW X3 Sport Utility (2004-06)

В этой технической статье я покажу вам, как заменить задние фонари на вашем BMW X3.

Задний фонарь находится в заднем крыле и задней двери и включает в себя все лампы для задних фонарей. При замене ламп не прикасайтесь к ним. Наденьте перчатки или используйте чистую тряпку/ткань, чтобы поддерживать чистоту.

Если у вас периодически возникают проблемы с задними фонарями, проверьте патроны ламп и жгут проводов. Со временем разъемы могут изнашиваться, вызывая нагрев и плавление. Как только электрический разъем со стороны жгута проводов или гнездо заднего фонаря расплавится, у вас будет плохой контакт и неисправности или отказы задней лампы. Если вы обнаружите, что разъем расплавился, вы можете отремонтировать его, установив новый пигтейл вилки и/или заменив узел патрона лампы. Если у вас есть утечка воды в багажнике, убедитесь, что линза хорошо герметична и не является источником утечки воды. Также осмотрите третий стоп-сигнал на наличие утечек воды.

Чтобы не повредить отделку или краску, если вам нужно что-то поддеть, используйте пластиковый инструмент для поддевания или оберните кончик отвертки малярной лентой, прежде чем поддевать.

Имейте в виду, что когда ваш автомобиль ранее обслуживался, детали могли быть заменены крепежными деталями другого размера, используемыми при замене. Размеры предоставляемых нами гаек и болтов могут отличаться от имеющихся у вас, поэтому приготовьте головки и ключи разных размеров.

Защитите глаза, руки и тело от жидкостей, пыли и мусора во время работы с автомобилем. Если вы работаете с электрической системой, перед началом отсоедините аккумуляторную батарею. Всегда собирайте жидкости в соответствующие контейнеры и надлежащим образом утилизируйте любые отходы жидкости. Утилизируйте детали, упаковку и жидкости, когда это возможно. Никогда не работайте с автомобилем, если вы чувствуете, что задача выходит за рамки ваших возможностей.

Наш автомобиль может немного отличаться от вашего, поскольку модели меняются и развиваются по мере взросления. Если что-то кажется другим, дайте нам знать и поделитесь своей информацией, чтобы помочь другим пользователям. Есть вопросы или хотите дополнить статью? Оставьте комментарий ниже. Оставляя комментарий, пожалуйста, оставьте информацию о вашем транспортном средстве.

Описанная ниже процедура предназначена для более ранних моделей X3. Другие модели аналогичны.

Горячий наконечник

Обклейте корпус лентой, чтобы не поцарапать его

Ник Церула, мастер-сделай сам

//

Фотографии проекта

Рисунок 1 Задний фонарь находится в заднем крыле и задней двери и включает в себя все лампы для задних фонарей. Красная стрелка: поворотник. Задний фонарь с синей стрелкой. Фиолетовая стрелка: стоп-сигнал. Желтая стрелка: фонарь заднего хода. Зеленая стрелка: задняя противотуманная фара (при наличии).
фигура 2 Работа в багажнике, открыть панель доступа. Рисунок 3 Снимите изоляцию, чтобы открыть заднюю часть заднего фонаря, установленного на крыле (красная стрелка).
Рисунок 4 Сожмите язычки патрона лампы (красная стрелка) и вытащите патрон прямо наружу. Затем сожмите электрический разъем (зеленая стрелка) и потяните прямо, чтобы снять.
Рисунок 5 Теперь у вас есть доступ к основным лампочкам задних фонарей. Сигнал поворота (желтая стрелка), стоп-сигнал и стояночный огонь (красная стрелка) и задний фонарь (зеленая стрелка). Чтобы снять лампочку, наденьте перчатки или используйте чистую тряпку и поверните патрон на 90 градусов против часовой стрелки; после разблокировки выньте лампочку из патрона. Выполните действия в обратном порядке, чтобы установить новую лампу.
Рисунок 6 Чтобы снять задний фонарь с автомобиля, начните с снятия трех 10-миллиметровых монтажных гаек (красные стрелки).
Рисунок 7 Затем вытолкните задний фонарь из крыла изнутри автомобиля, поддерживая его снаружи (красная стрелка). Затем снимите с автомобиля. Убедитесь, что уплотнение заднего фонаря (зеленая стрелка) находится в хорошем состоянии, при необходимости замените. Если это уплотнение негерметично, вода может просочиться в багажник или рассеиватель заднего фонаря. Выполните действия в обратном порядке, чтобы установить новый объектив.
Рисунок 8 Для обслуживания фонарей, установленных на задней двери, начните со снятия панели обшивки задней двери. См. нашу техническую статью о снятии панели обшивки задней двери.
