Система впрыска воды, метанола, водометанола JTlab Basic

Система впрыска метанола JTlab Basic — это система подачи воды или метанола в двигатель. Такая система подойдет и любителям тюнинга ( доработки двигателей ) и владельцам обычных автомобилей, особенно если автомобиль оборудован ЭБУ с возможностью перепрошивки и настройки. Дополнительная адаптация прошивки двигателя под впрыск воды позволит значительно повысить эффективность системы подачи воды и метанола, а так же снизить расход топлива и температуру выпускных газов. Система позволяет осуществлять высокоточную подачу воды, метанола, водометанола в двигатель, обьем подачи рассчитывается либо от уровня загрузки форсунок, либо по сигналу MAP сенсора.

Для тех, кто не в курсе, система впрыска воды подает распыленную на мельчайшие капли воду во впускной коллектор двигателя. Подача воды в двигатель позволяет активно бороться с детонацией, использовать низкооктановое топливо, повышает крутящий момент, чистит камеру сгорания, оптимизирует температуру выхлопных газов, снижает расход топлива и уровень вредных выбросов.

Если хочется почитать подробнее о том, как работает впрыск воды в двигателе, читайте нашу статью: Впрыск воды в двигатель, впрыск водометанола.

Изначально эта система разрабатывалась для применения в мощных ТУРБО двигателях, для которых детонация это самое страшное зло. После двух лет ежедневной круглогодичной эксплуатации на двигателе 1.6 мощностью более 400 сил при наддуве 2.2 бара на 95м бензине, возникла мысль — а почему бы не адаптировать эту систему для гражданских автомобилей. Спустя некоторое время мы произвели несколько тестовых образцов, которые были установлены на различные автомобили с АТМО и ТУРБО двигателями обьемом от 2 до 5.6л, мощностью до 450 л.с., степенью сжатия до 12:1. Автомобили с нашей системой впрыска воды проехали десятки тысяч километров и побывали в самых разных уголках нашей страны от крайнего севера до побережья Крыма. Собрав отзывы и пожелания владельцев, мы доработали систему таким образом, чтобы ее могли установить практически в любом автосервисе, а настроить и пользоваться ей мог любой человек со средним образованием. Фактически нам удалось создать систему впрыска воды для повседневного использования в обычном автомобиле.

Зачем мне нужна система впрыска воды ?

Плюсы для АТМОсферного бензинового двигателя:

— впрыск воды снижает расход топлива до 15-20%
— возможность использовать 92й бензин вместо 100го (это не шутка, проверено на нескольких автомобилях со степенью сжатия 11:1 и 12:1)
— повышение крутящего момента, машина едет легче и лучше во всем диапазоне оборотов
— впрыск воды хорошо охлаждает впускной воздух, за счет этого повышается мощность на 1-3%
— очистка камеры сгорания, клапанов, свечей, выпускной системы
— снижение вредных выбросов

Плюсы для ТУРБО бензинового двигателя:

— впрыск воды снижает расход топлива до 10-30%
— возможность использовать 95й бензин вместо 100го с огромным запасом по детонационной стойкости
— улучшается раскрутка турбины
— впрыск воды хорошо охлаждает впускной воздух, за счет этого повышается мощность на 5-15%
— повышение крутящего момента, машина едет легче и лучше во всем диапазоне оборотов
— очистка камеры сгорания, клапанов, свечей, турбины, выпускной системы

— оптимизация температуры выпускных газов
— снижение вредных выбросов

Плюсы для дизельного двигателя:

— снижение расхода топлива на 20-30%
— увеличение крутящего момента до 30%
— снижение температуры впускного воздуха
— очистка камеры сгорания, клапанов, свечей накаливания, турбины, выпускной системы
— снижение вредных выбросов

На какой автомобиль можно установить систему впрыска воды JTlab Basic?

Система впрыска воды JTlab Basic может быть установлена на АТМО и ТУРБО бензиновый двигатель с распределенным или прямым впрыском топлива, а так же на АТМО и ТУРБО дизельный двигатель с механическим или электронным ТНВД, возможна так же установка на карбюраторные двигатели.

Система может рассчитывать обьем подачи воды в двух режимах:
— режим работы по загрузке форсунок ( Injector Duty )
— режим работы по сигналу собственного MAP сенсора

В режиме работы по загрузке форсунок система может работать с бензиновыми АТМО и ТУРБО двигателями, оснащенными распределенным впрыском ( топливные форсунки во впускном коллекторе ).

В режиме работы по сигналу МАР сенсора система может работать с бензиновыми и дизельными двигателями с прямым впрыском топлива с наддувом и без, а так же с карбюраторными двигателями и дизельными двигателями с механическим ТНВД.

Описание системы впрыска метанола JTlab Basic.

Система JTlab Basic может быть установлена практически на любой автомобиль, простота настройки и контроля параметров позволяет использовать такую систему на любом обычном автомобиле с бензиновым или дизельным ДВС. Высокая надежность системы, заложенная при ее разработке не доставит проблем при эксплуатации, а система контроля и защиты не позволит сломать систему или двигатель. Наша система впрыска воды работает под постоянным давлением 10 бар, это позволяет достичь наилучшего распыления воды и точно дозировать обьем подаваемой в двигатель воды. Измеренная погрешность подачи системы менее 1%. Использование электромагнитных форсунок позволяет очень точно дозировать уровень подачи воды, исключает задержки в срабатывании начала / конца впрыска. Благодаря особой конструкции система JTlab Basic может работать и на чистой воде и на чистом спирте и даже на незамерзающей жидкости.

Система построена по модульному принципу, т.е. каждый основной узел можно заменить без проблем аналогичной деталью в случае повреждения / порчи. Любой из модулей системы можно приобрести отдельно, как запчасть.

Система впрыска воды JTlab Basic состоит из:

— шестеренного насоса высокого давления из нержавеющей стали, предназначенного для постоянной работы под высоким давлением
— регулятора давления из нержавеющей стали
— двух электромагнитных форсунок особой конструкции
— контроллера системы впрыска воды
— контроллера насоса
— внешнего дисплея для настройки системы и контроля параметров работы
— датчиков уровня и давления воды
— распределителя из нержавеющей стали

— многоразового фильтра 50мкм
— бака для воды
— фиттингов из нержавеющей стали, шлангов, обжимных муфт
— проводки и контроллера насоса

( Комплектация может изменяться в зависимости от версии набора )

Устройство системы впрыска водометанола JTlab Basic.

Механическая часть системы впрыска воды состоит из:

насоса высокого давления
регулятора давления
распределителя
электромагнитных форсунок высокого давления
фиттингов и шлангов

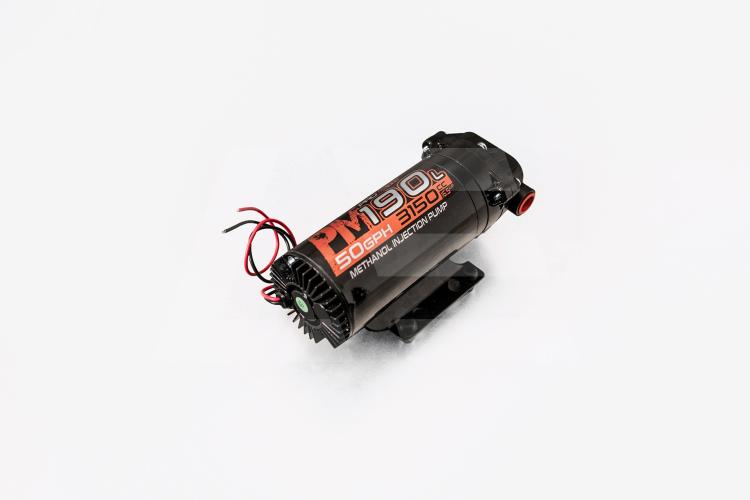

Насос высокого давления

Блок насос-регулятор особой конструкции специально разработан для постоянной работы под высоким давлением и обеспечивает стабильное давление в системе. Благодаря применению нержавеющей стали все детали насоса и регулятора имею неограниченный срок службы и позволяют использовать воду и спирты в любой концентрации. Система оснащается шестерённым насосом, работающим под постоянным давлением. Конструкция насоса позволяет ему выдерживать замерзание воды до -10С, а так же исключает попадание воды из насосной части в электродвигатель насоса. Насос может быть установлен в подкапотном пространстве и не требует дополнительной защиты от температуры или воды. Контроллер питания насоса защищает насос от перегрузки и короткого замыкания.

Электромагнитные форсунки высокого давления

Система оснащена электромагнитными форсунками высокого давления особой конструкции, распыляющими воду каплями размером 0,1-0,2мм. Использование электромагнитных форсунок позволяет очень точно дозировать уровень подачи воды и регулировать обьем подачи в широком диапазоне. Применение электромагнитных форсунок исключает задержки в срабатывании начала / конца впрыска. Использование двух форсунок, работающих в определенной последовательности позволяет очень точно дозировать подачу воды и получать равномерную взвесь капель воды в потоке впускного воздуха, что значительно улучшает равномерность смеси воды-бензин-воздух.

Распределитель

Распределитель из нержавеющей стали равномерно подает воду к форсункам, в торце распределителя так же установлен датчик давления для максимально точного контроля давления перед форсунками.

Фитинги и шланги

Все фитинги изготовлены из нержавеющей стали и имеют особую конструкцию для наилучшего уплотнения деталей и шлангов, проверены давлением 14 бар. Специальные обжимные муфты надежно фиксируют шланги на деталях, без их повреждения. Шланг высокого давления изготовлен из резины, не боится высокой температуры подкапотного пространства, достаточно гибкий и не боится продолжительного контакта с чистым спиртом.

Электрическая и электронная части системы впрыска воды состоят из:

контроллера
внешнего дисплея
датчиков давления и уровня
проводки

Функции контроллера системы впрыска метанола JTlab Basic.

Контроллер системы JTlab Basic имеет широкий набор возможностей по настройке, управлению и контролю параметров работы системы подачи воды в двигатель. Большая часть решений и функций уникальна среди систем впрыска воды и не имеет аналогов в мире. Контроллер оснащён OLED дисплеем 1.3 дюйма, на дисплей выводится информация о состоянии системы: уровень в баке, обьем подачи воды, активная в данный момент точка впрыска, выбранная карта впрыска, давление в системе, температура впускного воздуха. Процедура настройки системы максимально упрощена для удобства пользователя и производится с помощью внешнего дисплея. В корпус внешнего дисплея встроен слот для SD карты, на которую можно записывать логи работы системы. Дополнительный светодиодный индикатор с пищалкой позволяет установить систему скрыто, при этом контролировать параметры работы системы. Интерфейс контроллера максимально адаптирован для пользователя и использования системы на обычном автомобиле. Контроллер имеет встроенный Bluetooth модуль, в будущем контроль и управление системой сможет осуществляться через приложение на смартфоне / головном устройстве (Android / iOS).

Список функций контроллера JTlab Basic:

— удобный внешний дисплей для управления системой и контроля параметров работы системы
— удобный для пользователя интерфейс на русском языке
— простая настройка системы, не требующая специальных знаний и навыков
— автоматический расчет процентного соотношения топливо / вода в режиме работы по сигналу форсунок
— 4х ступенчатый контроль за уровнем в баке ( 100% / 50% / 25% / 0% ), данные постоянно выводятся на дисплей

— контроль давления в системе, данные постоянно выводятся на дисплей
— многоступенчатый контроль превышения / снижения давления в системе с автоматическим выводом сообщений на дисплей
— вывод информационных сообщений на дисплей в случае аварийных ситуаций (снижение давления, окончание воды в баке) + звуковая и светодиодная индикация
— возможность настройки 2х карт впрыска воды с переключением в режиме реального времени нажатием одной кнопки (для примера экономичная и мощностная настройка)
— активация впрыска воды по данным датчика температуры впускного воздуха ( контроль температуры впускного воздуха )
— активация впрыска воды по данным датчика температуры двигателя
— возможность подачи воды в широком диапазоне от 25 сс/мин до 500 сс/мин (для стандартной комплектации), параметр максимального обьема подачи может быть увеличен до 2000сс/мин

— возможность установки любого вида прогрессии подачи воды в зависимости от нагрузки на двигатель
— возможность установки начала подачи под с ХХ до режима максимальной нагрузки
— дополнительный светодиодный индикатор с пищалкой отображает статус работы системы и информирует в случае перехода в аварийный режим
— Bluetooth модуль, в будущем появится приложение ( iOS / Android ) для управления и настройки системы со смартфона или через Android головное устройство
— спящий режим, в который система уходит автоматически и отключает насос, если впрыск воды не нужен, как только впрыск воды понадобится система автоматически включит насос заранее
— возможность сохранения даталога и всех параметров работы системы на SD карту
— возможность обновления прошивки контроллера и добавления новых функций
— аварийное отключение системы в случае критического изменения давления или в случае окончания воды

— аварийный выход, который может отключать соленоид буста / подавать сигнал ЭБУ для переключения настройки

Защита системы и двигателя

Система JTlab Basic имеет функцию защиты двигателя, которая реализована посредством аварийного выхода и может управлять буст соленоидом или подавать управляющий сигнал на ЭБУ или управлять любым другим устройством для перевода работы ДВС в защитный режим. Защитный режим активируется при снижении / превышении давления в системе или окончании воды в баке.

Так же система оснащена дополнительным датчиком температуры впускного воздуха, при помощи которого контролируется оптимальная температура впускного воздуха, при превышении заданного порога система автоматически активирует впрыск для снижения температуры.

Так же контроллер обеспечивает защиту самой системы впрыска, при активации защитного режима насос и форсунки отключаются, постоянный контроль давления в системе не позволяет выйти ее элементам из строя.

Карты впрыска воды

Карты впрыска воды – это оригинальное решение JTlab по управлению подачей воды, впервые примененное в системах впрыска воды, которое не используется больше ни в одной другой системе. Говоря проще, карта впрыска – это сохранненая в памяти настройка системы, позволяющая гибко регулировать обьем подачи воды. Контроллер имеет возможность настройки двух карт впрыска — это позволяет настроить систему под впрыск чистой воды или впрыск воды со спиртом (для примера).

Карта впрыска содержит параметры 5ти точек впрыска, изменяя параметры которых можно гибко изменять обьем подачи воды в зависимости от нагрузки на двигатель, которая определяется либо сигналом МАР сенсора, либо сигналом загрузки форсунок. Каждая точка впрыска имеет два параметра: уровень нагрузки на двигатель и необходимый обьем подачи воды, это значит, что для 5ти диапазонов нагрузки на двигатель можно задать свой обьем подачи воды, который будет плавно изменяться от точки к точке. Такая схема управления позволяет максимально гибко настроить подачу воды в двигатель с различным уровнем прогрессии, в зависимости от нагрузки на двигатель.
Так же система контролирует параметр точки начала впрыска — этот параметр устанавливает момент активации впрыска, например можно отключить подачу воды при ХХ или активировать подачу при определенной нагрузке на двигатель.

Все настройки системы сохраняются в энергонезависимой памяти, а значит Вы их не потеряете даже при долговременном отключении аккумулятора. Переключение карт впрыска происходит в режиме реального времени, при работающем ДВС, нажатием одной кнопки на внешнем дисплее.

На схеме изображен принцип работы карт впрыска в контроллере впрыска воды JTlab. Вы можете видеть увеличение обьема подачи воды при увеличении нагрузки на вдигатель в промежутке между точками А — В, затем снижение обьема подачи в промежутке между точками В — Г, а затем снова увеличение обьема подачи воды начиная с точки Г и до максимальной нагрузки на двигатель.

Контроль за уровнем в баке

Контроллер JTlab Basic имеет развитую функцию контроля за уровнем в баке. Благодаря 3м датчикам уровня и постоянному их контролю, пользователь всегда может оценить остаток воды в баке без лишних проблем. Информация об уровне в баке постоянно выводится на внешний дисплей. Система отображает 4 фиксированных уровня воды в баке: 100% / 50% / 25% / 0% (критический уровень). При активации датчика критического уровня включается защитный режим по низкому уровню воды в баке, соответствующее сообщение выводится на дисплей, раздается предупреждающий звуковой сигнал и активируется светодиодная индикация.

Проводка и разьемы

Проводка системы изготовлена из высококачественных медных автомобильных проводов с применением герметичных автомобильных разьемов, что повышает надежность системы, а так же упрощает ремонт / обслуживание автомобиля. Автомобильные клеммы имеют особую конструкцию, которая обеспечивает надежный контакт всех элементов системы и исключает ложные срабатывания или неисправности.

В комплектах для самостоятельной установки поставляются почти готовые жгуты с уже обжатыми клеммами и установленными разьемами с одной стороны. Длина проводов в готовых жгутах рассчитана с запасом, чтобы исключить лишние соединения. Благодаря такому решению установка электрической части системы упрощается до уровня установки сигнализации или автомагнитолы.

Возможна поставка проводки в наборах для полноценной самостоятельной сборки, состоящих из набора клемм, проводов и разьемов. ( Требует профессионального инструмента для обжима клемм и профессиональных навыков )

Видео работы системы впрыска воды JTlab Basic

На видео показан тест системы, работающей по сигналу MAP сенсора, в контроллер настроен на различный обьем подачи воды в зависимости от нагрузки на двигатель. Система автоматически изменяет обьем подачи воды в соответствии с показаниями MAP сенсора.

Статья об истории впрыска воды, принципах работы, плюсах и минусах.

Впрыск воды в двигатель, подача воды в двигатель, описание

Утоли мои печали: как впрыск воды повышает мощность мотора

Главная
Статьи
Утоли мои печали: как впрыск воды повышает мощность мотора

Автор: Дмитрий Лаврёнов

Уже более ста лет автомобильные инженеры работают над повышением отдачи мотора. Поначалу все было просто: больше литраж, больше цилиндров, больше мощности! Но довольно быстро стало понятно, что replacement for displacement все-таки необходим: в ход пошли компрессоры, турбины, усложнение ГРМ с многоклапанными конструкциями и регулируемыми фазами, распределенный и непосредственный впрыск, облегчение поршневой группы… Теперь, когда к ДВС все чаще в компанию стали добавлять электромоторы, кажется, что предел форсирования обычного мотора достигнут.

Но нет – вы забыли про впрыск воды! Разберемся, зачем это делается и почему до сих пор не применяется в массовом автомобилестроении.

Обыватель при упоминании системы впрыска воды в цилиндр скептически хмыкнет: если двигатель автомобиля получит гидроудар, ничего хорошего из этого не выйдет. Но одно дело, когда при проезде глубокой лужи в двигатель через впускной тракт попадает большое количество воды, которую пытается сжать поршень – это приводит к разрушению шатунно-поршневой группы… Совсем другое – точечный впрыск специальной смеси в камеру сгорания.

Как это работает?

Система впрыска воды чаще всего используется на высокофорсированных двигателях для улучшения их характеристик. Откуда получается дополнительная мощность? Существует сразу несколько вариаций системы, различающиеся только точками установки. Для этого во впускном коллекторе устанавливается специальная форсунка, подающая во впускной тракт водометанольную смесь, которая смешивается с топливной смесью, подаваемой в камеру сгорания.

Почему именно смесь воды со спиртом? Во-первых, такая жидкость замерзает при более низких температурах, а во-вторых, вода со спиртом обладает лучшим рассеиванием, из-за чего образуется более равномерная смесь и уменьшается температура во впускном коллекторе. За счет мелкодисперсных капель смесь охлаждается, что позволяет повысить степень сжатия, а также уменьшить скорость горения смеси в цилиндрах, а это снижает возможность детонации. Также снижение температуры горения топливно-водяной смеси влияет на химические процессы в камере сгорания, что уменьшает концентрацию вредных выбросов азота и углекислых газов.

Опыты российских конструкторов на дизельных двигателях с экспериментальными системами показали снижение выбросов оксидов азота в три-четыре раза, а выбросов СО2 – в 1,2 раза.

Казалось бы, одни плюсы! Но, как и все в мире, идеальных вещей не бывает. В отработавших газах увеличивается концентрация несгоревших углеводородов, что немного увеличивает расход топлива автомобиля. На малой скорости или полностью открытой дроссельной заслонке двигатель может работать неустойчиво.

Одной из ключевых причин является неравномерное распределение жидкости по цилиндрам – в некоторых из них неизбежно создается обедненная смесь. Обычно такую проблему можно решить, установив систему с индивидуальными форсунками на каждый из цилиндров, управляемых компьютером.

Кроме того, пользователи часто забывают, что в систему необходимо заливать только дистиллированную воду. Ведь растворенные в обычной воде соли могут привести к образованию нагара в камерах сгорания, и, как следствие, уменьшить ресурс двигателя. Посмотрите на накипь в чайнике – вы же не хотите, чтобы подобная гадость была и внутри цилиндров?

С чего все началось?

Впервые в мировой практике впрыск воды в цилиндры двигателя применил венгерский инженер Bcnki в начале XX века. Еще спустя несколько лет профессор Хопкинсон из Англии успешно применил экспериментальную систему впрыска воды для улучшения характеристик промышленных двигателей. А наибольший вклад внес Гарри Рикардо, создатель одноименной марки, занимающейся выпуском автомобильных комплектующих. На его счету – многочисленные исследования, несколько патентов и даже монография High-Speed Internal Combustion Engine, в которых подробно описаны методы и испытания двигателей с впрыском воды.

В результате всех испытаний Рикардо представил двигатель, оснащенный системой впрыска смеси воды с метанолом, благодаря которой удалось добиться увеличения характеристик мотора почти что двукратно! Широкое применение водометанольные смеси нашли во время Второй мировой войны. Первую скрипку сыграли авиаторы, которые в погоне за скоростями и высотой искали любые ухищрения, чтобы выжать максимум мощности из поршневых двигателей, которых к концу войны все равно заменили реактивной авиацией.

В 1942 году на вооружение ВВС Германии поступил иcтребитель Focke-Wulf 190 D-9, оснащенный системой впрыска водометанольной смеси во время форсажа. Причем он был не единственным в своем роде в Люфтваффе. Похожей системой впрыска оснащались двигатели Daimler-Benz 605 и BMW 801D для Messerschmidt Bf-109, а также Junkers Jumo 213A-1. Стоит отметить, что авиационные двигатели того времени уже имели системы турбонаддува, и впрыск воды, по сути, играл роль интеркулера. Водометанольная смесь MW-50 впрыскивалась во впускной тракт авиационного двигателя, где смешивалась с топливной смесью, устремляясь в камеру сгорания. В результате контакта с раскаленными стенками цилиндров вода превращалась в пар, который, расширяясь, создавал в цилиндре избыточное давление, а предварительное охлаждение топливной смеси на впуске способствовало увеличению ее объема в цилиндре и улучшало эффективность сгорания топлива. В результате мощность немецких моторов кратковременно увеличивалась на 20-30 процентов, что давало последним преимущества по набору высоты и максимальной скорости.

На фото: Messerschmitt Bf-109

Собственные системы впрыска воды разработали и союзники. Так, американская компания Pratt & Whitney в своем двигателе J57 для бомбардировщика В-29 установила похожую систему для повышения характеристик двигателя на малых и средних высотах. Похожую систему с успехом применяли и на истребителях. В 1943 году по приказу НКАП моторный завод №45 должен был разработать документацию на советскую систему впрыска воды для двигателей АМ-38Ф. Опытная партия из пяти самолетов Ил-2, оснащенных двигателем с впрыском воды, была построена на заводе №18, однако после испытаний система была признана слишком дорогой и сложной в настройке.

На фото: ИЛ-2

На каких автомобилях применялось?

С развитием в конце войны реактивных двигателей работы по увеличению мощности поршневых агрегатов были практически свернуты, и богатый опыт форсировки отошел на задний план. Но о системах вспомнили автомобильные компании. Первым впрыск водометанольной смеси на серийном автомобиле стали применять американцы из General Motors, которым такая система оказалась нужна для повышения детонационной стойкости турбомотора Oldsmobile F-85 Jetfire. Что из этого получилось, мы уже рассказывали вам ранее.

На фото: Oldsmobile F-85 Jetfire Hardtop Coupe 1963

Еще одним производителем, вспомнившем о полезных свойствах водометанольной смеси, стал шведский Saab, где до начала 1980-х годов устанавливали систему впрыска воды на Saab 99 Turbo S. Правда, с появлением интеркулеров, охлаждающих воздух во впускном тракте, такие системы на серийных автомобилях плавно сошли на нет, но не были забыты в автоспорте.

В 1983 году команды Формулы-1 Renault и Ferrari установили на свои болиды системы впрыска воды, позволившие итальянцам в итоге занять первое место в кубке конструкторов. На машинах были установлены баки объемом 12 литров для хранения смеси спирта и воды, регулятор давления и водяной насос, однако впоследствии подобные системы были запрещены регламентом.

На фото: Renault RE40 ‘1983

Похожие системы пытались внедрить в середине 1990-х в WRC, но и там они получили запрет через недолгое время, как и на ле-мановских спортпротипах. Очень широкое распространение баки с водой получили у американских гонщиков на ¼ мили. Могучие американские «восьмерки» дрегстеров, снабженные механическими нагнетателями, требовали серьезного охлаждения, а интеркулеры еще не получили широкое распространение. Тогда некоторые светлые головы и вспомнили о полезных свойствах водно-спиртовой смеси, подаваемой в двигатель. Так, суперкар Porsche 911, доработанный фирмой 9ff, в 2005 году установил рекорд скорости 388 км/ч для автомобилей, официально сертифицированных для дорог общего пользования. Его оппозитная «шестерка» с двумя турбокомпрессорами на пару с обычными интеркулерами была также оснащена системой впрыска воды.

Впрыск воды, наши дни

На некоторое время интерес к системам от производителей угас, но в 2015 году про технологии вспомнили мотористы BMW, решившие применить впрыск воды уже не для повышения мощности, а для снижения расхода бензина. Первым автомобилем, опробовавшем систему впрыска воды с метанолом, стал пейс-кар BMW M4, участвующий в гонках MotoGP. Но если там была установлена обычная форсунка, подающая смесь во впускной коллектор, то на опытном трехцилиндровом турбомоторе рабочим объемом 1,5 литра система стала более продвинутой.

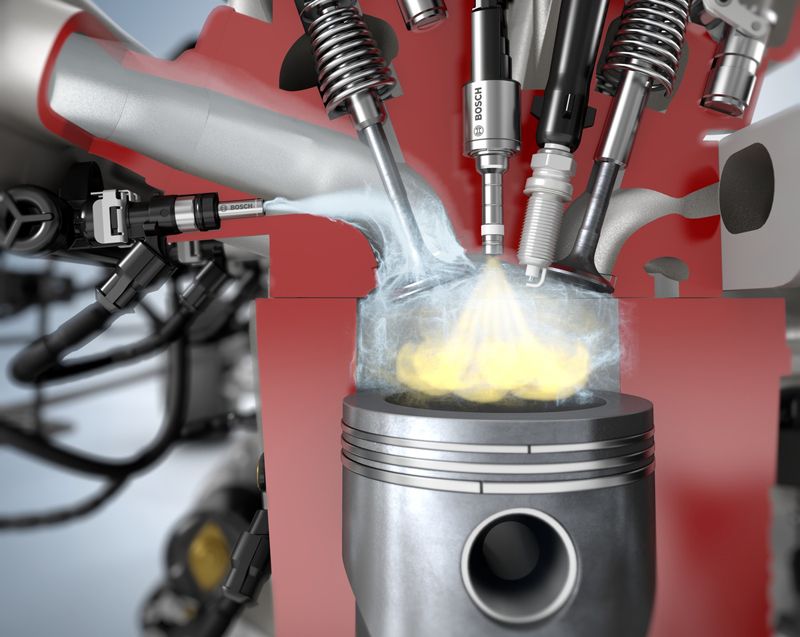

Вода смешивается с топливной смесью с помощью топливного насоса высокого давления Bosch, срабатывающему только на оборотах мотора свыше 4 000. Водно-топливная смесь через форсунку впрыскивается в саму камеру сгорания. В результате мощность 201-сильного двигателя увеличилась на 14 л. с., возросла детонационная стойкость двигателя, что позволило поднять степень сжатия с 9.5:1 до 11,0:1 и в целом улучшить отдачу мотора на низких и средних оборотах. Объем водяного бака с подогревом – 7 литров, а в обычных условиях автомобиль расходует около 1,5 литра воды на 100 км пути, что означает необходимость пополнения системы почти каждые 500 километров.

На фото: BMW M4 Coupé MotoGP Safety Car (F82) ‘2015

Однако инженеры BMW предусмотрели и другие способы добычи воды: при работе кондиционера конденсат из системы автоматически сливается в бак. Все эти ухищрения позволяют экономить почти 8% топлива на 100 км пути в смешанном цикле, а особенно эффективно система может работать в паре с гибридным приводом. Правда, о таких гибридах в БМВ пока молчат.

Серийный выпуск двигателей с водометанольной системой впрыска по планам должен начаться уже в конце этого года, причем поставляться такие БМВ будут и в Россию. На наше счастье, из-за повышенной стойкости к детонации эти машины будут менее требовательны к октановому числу – заправляться можно будет обычным Аи-95.

Можно ли поставить такую систему себе на машину?

Если очень хочется, то можно. Начитавшись интернета, умельцы делают самодельные системы, используя в качестве элементов капельницы, медицинские шприцы и прочие изделия, устанавливают во впускном коллекторе за дроссельной заслонкой и… такие системы работают.

Впрочем, все плюсы от повышенной мощности или крутящего момента перечеркиваются одним жирным минусом. Ведь по сути такой самопал просто льет огромное количество воды в коллектор, не распыляя ее, в результате чего водяная взвесь поступает во все цилиндры неравномерно. О последствиях мы уже говорили выше – в некоторых цилиндрах воды больше, чем в остальных, что приводит к обеднению смеси в отдельных цилиндрах и неравномерную работу мотора. В худшем случае количество воды, поступаемой в цилиндр, так велико, что приводит к шансу получить тот самый пресловутый гидроудар.

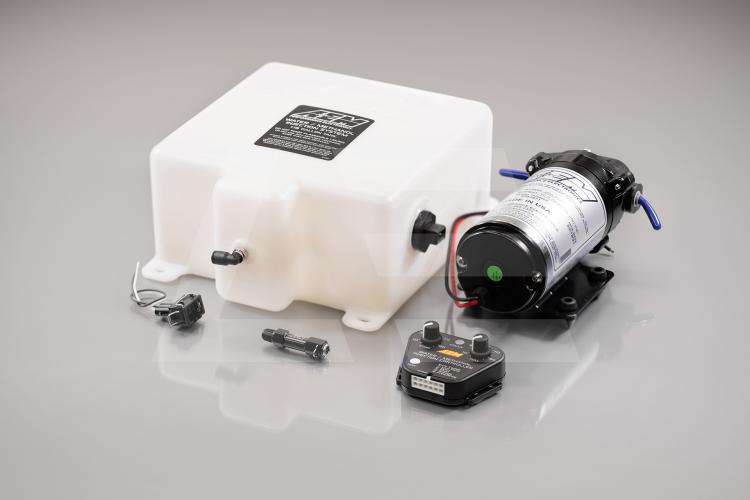

Для тех, у кого есть чуть больше денег, продавцы тюнинг-аксессуаров предлагают комплект из насоса высокого (около 5-10 бар) давления, электронного блока управления насосом, форсунок для впрыска смеси и, естественно, бачка для воды. В самых дорогих системах применяется клапан, регулирующий давление и количество поступаемой воды.

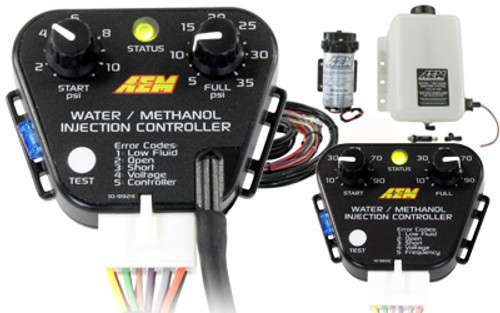

Принцип работы такой системы прост: блок управления, подключенный к датчику расхода воздуха двигателя, анализирует полученную информацию и рассчитывает подачу воды, дав команду насосу.

Несмотря на кажущуюся простоту, и здесь возникают определенные сложности. Впрыск воды происходит только на определенных режимах работы двигателя, обычно подобные системы работают при оборотах двигателя свыше 3 000 об/мин. К тому же система почти не контролирует подачу смеси, а только подает команду на включение/выключение насоса. Основным ограничением на количество впрыскиваемой воды становится только производительность самой форсунки.

Кстати, пока блок даст команду насосу на запуск, пока насос включается и начинает перекачивать воду, происходит задержка между отправкой команд на впрыск топлива и впрыск воды, что неминуемо снижает эффективность всей системы.

Главными спецами по системам впрыска воды для автомобильных двигателей были признаны конструкторы британской фирмы Aquamist, в 1990-е поставлявшие комплекты для болидов WRC, пока их не запретили. И цена на тюнинг-киты колеблется в районе 3 000 долларов. В общем, пока впрыск воды остается довольно экзотическим, недешевым и, положа руку на сердце, не таким уж эффективным средством форсировки.
