Как проверить? Симптомы и признаки подсоса
Надежная работа двигателя автомобиля достигается путем правильной работы все комплектующих ДВС. ВАЗ 2114 оснащается инжекторным двигателем, который требователен к частоте системы и к ее герметичности. Малейшие отклонения от допустимых значений приводят двигатель в аварийный режим работы. Чтобы двигатель правильно работал необходимо тщательно следить за герметичностью впускной системы.
Весь воздух, поступивший в двигатель, обязательно должен быть учтен датчиком расхода воздуха, но случается, что в автомобиле появляются нежелательные подсосы воздуха, которые приводят к нестабильной работе двигателя во всех его режимах работы.
В данной статье рассказывается о том, как влияет подсос воздуха на работу двигателя ВАЗ 2114, а так же способы его нахождения и устранения. Подсос воздуха самостоятельно найти довольно сложно, но изучив нашу статью, Вы с легкостью найдете злополучное место, в котором происходит разгерметизация системы.
Как влияет подсос воздуха на работу ДВС
Для надежной работы ДВС нужна герметичная система впуска воздуха. Это необходимо для точного составления топливной смеси. Блок управления двигателем приготавливает топливовоздушную смесь, основываясь на показаниях датчика массового расхода воздуха (ДМРВ). Воздух, проходящий через ДМРВ, подсчитывается и передается на блок управления, тот подает сигнал на форсунки и открывает их и держит открытыми, пока не подастся необходимое количество топлива для составления правильной смеси. Такая работа ДВС является правильной, но когда в двигателе появляется нежелательный подсос воздуха после ДМРВ, объем его возрастает.
Получается что, датчик расхода воздуха передал показания на ЭБУ об одном количестве воздуха прошедшем через него, а по факту из-за подсоса объем воздуха намного больше, чем должен быть, но ЭБУ об этом не знает. Из-за этого топливная смесь формируется неправильно.
Признаки подсоса воздуха
Неправильное формирование топливной смеси приводит к нестабильной работе ДВС и при такой проблеме наблюдаются следующие симптомы:
- Затрудненный запуск двигателя на холодную после длительного простоя;
- Нестабильный холостой ход, наблюдаются скачки оборотов от 500 до 2000 об/мин;
- Повышенная вибрация двигателя на холостом ходу;
- Потеря мощности и былой динамики автомобиля, для разгона авто требуется сильнее давить на педаль газа;
- Увеличивается расход топлива;
Данные признаки свидетельствуют, о неполадках в работе автомобиля и требуют быстрого решения проблемы.
Следует отметить, что данные симптомы могут возникнуть и по другим причинам, но проверить двигатель на подсос воздуха это один из пунктов номер один в решении проблем в работе ДВС.
Места, где может быть подсос
Подсос воздуха может быть в любом месте, где он проходит к камере сгорания, будь это впускная гофра или ресивер. Существует несколько мест, в которых довольно часто возникает разгерметизация системы.
Места возможного подсоса:
- Стыки гофры с датчиком и дроссельным узлом;
- Регулятор холостого хода;
- Малый сапун;
- Вакуумный усилитель тормозов;
- Трубки абсорбера;
- Колечки форсунок;
- Уплотнительные прокладки впускного ресивера;
Все вышеперечисленные места склонны к подсосу воздуха в системе ВАЗ 2114 и при подозрениях на подсос необходимо осмотреть именно эти подозрительные места.
Кратко о каждом из мест
Стыки гофры
Гофра соединяется с дроссельным узлом и ДМРВ через хомут иногда данный хомут может не обеспечить надежной затяжки, что приводит к подсосу.
РХХ
Регулятор холостого хода устанавливается в ДУ через уплотнительное кольцо, которое обеспечивает герметичность системы. Зачастую данное кольцо теряет свои свойства и начинает пропускать воздух.
Следует отметить, что РХХ устанавливается только на автомобили с механическим дросселем.
Сапун
Малый сапун сообщается с впускной гофрой через хомут, расслабление этого хомута приводит к возможному подсосу воздуха перед дроссельным узлом.
ВУТ
Вакуумный усилитель тормозов соединен с впускным ресивером через специальный шланг, который может повредиться и начать пропускать нежелательный воздух, так же в ВУТ часто повреждается мембрана и впускной штуцер, что приводит к подсосу воздуха через усилитель тормозов.
Колечки форсунок
Для уплотнения стыка форсунок с ГБЦ применяются специальные резиновые кольца, которые обеспечивают надежную герметичность системы и не допускают ее разгерметизации. Из-за большой температуры резиновые кольца имеют свойство терять свою эластичность и становятся жесткими, что приводит к подсосу воздуха через них.

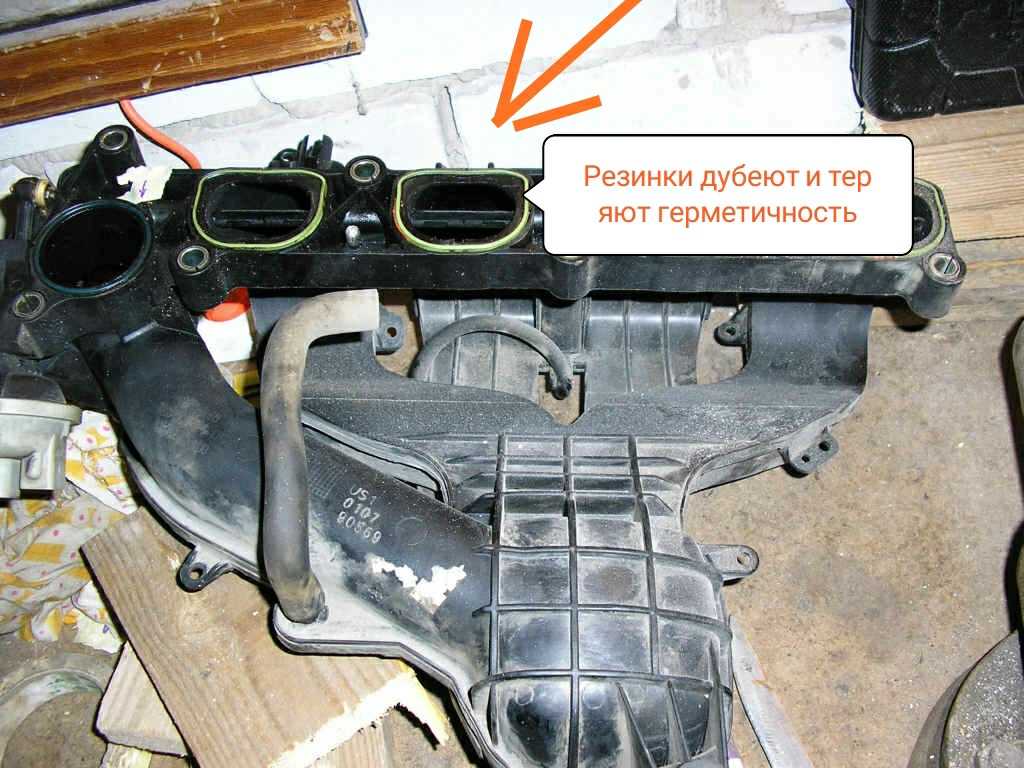

Уплотнители ресивера
Пластиковый ресивер стыкуется с ГБЦ через уплотнительные резиновые кольца, которые прилегают к поверхности головки. Из-за высокой температуры они теряют свои свойства и начинают пропускать лишний воздух.
Проверка ДВС на воздушный подсос
Чтобы убедиться есть ли в двигателе подсос воздуха, нет необходимости ехать на СТО и отдавать кругленькую сумму. Наличие подсоса воздуха можно проверить самостоятельно.
- Для этого откручиваем ДМРВ от бокса воздушного фильтра и вынимаем его.
- Далее запускаем автомобиль и закрываем впуск рукой или каким-либо предметом.
- При герметичной системе двигатель должен заглохнуть, а впускная гофра сжаться и оставаться в сжатом положении несколько секунд.
Если автомобиль не глохнет или глохнет, но гофра не сжимается, то вероятнее всего в автомобиле имеется подсос воздуха и необходимо приступать к его поиску.
Как найти место подсоса
Подсос воздуха можно найти несколькими способами.
Наиболее популярным способом является дымогенератор, но если такого нет, то можно использовать обычный мыльный раствор.
С помощью дымогенератора
Дымогенератор приспособление, которое вырабатывает большое количество дыма. Его подключают во впускную систему, дым распространяется по системе и начинает просачиваться наружу в местах, где нет герметичности.
Видео
С помощью насоса и мыла
Поиск места, где происходит подсос воздуха без дымогенератора можно произвести с помощью мыльного раствора.
Для этого подготавливаем мыльную воду.
- Далее закрываем целлофановым пакетом ДМРВ, а именно надеваем пакет на датчик, затем сверху ставим хомут с гофрой.
- Подключаем через штуцер абсорбера компрессор или насос и накачиваем давление в систему.
- Затем поливаем все подозрительные места мыльным раствором.
- В тех местах, где есть подсос воздуха, начнут надуваться мыльные пузыри.
Полезные видео о подсосе воздуха
Дымогенератор своими руками
Как самостоятельно найти “подсос” воздуха в карбюратор?
«Подсос» лишнего воздуха в карбюратор в той или иной степени обедняет приготавливаемую им топливную смесь (пропорцию бензин/воздух).
Так как доля воздуха при этом увеличивается.
На обедненной или бедной топливной смеси двигатель автомобиля работает неохотно, так как для получения определенной мощности ему необходим зачастую обогащенный состав смеси, а не обедненный.
Отсюда ряд хорошо известных владельцам карбюраторных машин неисправностей в работе двигателя: отсутствие холостого хода, провалы и рывки после нажатия на педаль газа, потеря мощности и приемистости и пр.
См. «Признаки (симптомы) «подсоса» постороннего воздуха в карбюратор».
На примере двигателя 21083 с карбюратором 21083 Солекс автомобиля ВАЗ 21083 (21093, 21099) попробуем подробно выяснить откуда в карбюратор подсасывается лишний воздух, как самому обнаружить и устранить этот «подсос». Быстрый, предварительный анализ неисправности изложен в статье «Подсос воздуха в карбюратор Солекс».
Как самому быстро определить место «подсоса» воздуха в карбюратор?
Мест вероятного «подсоса» всего несколько. Обозначим их и попробуем применительно к каждой конкретной ситуации принять меры к самостоятельному устранению.
1. Прокладки под карбюратор.
Прокладки под карбюратор — место наиболее вероятного подсоса воздухаКарбюратор Солекс 21083 устанавливается на впускной коллектор двигателя через две прокладки и одну теплоизоляционную проставку между ними (см. фото, подробно о прокладках: «Прокладки Солекс 21083»). Со временем, либо от частого ремонта, прокладки изнашиваются и начинают под действием разрежения засасывать воздух под карбюратор прямо во впускной коллектор. Помимо этого «подсосу» воздуха способствует искривление (деформация) привалочной поверхности (фланца) карбюратора в следствии затягивания гаек крепления на горячую (либо затягивания с большим усилием). В таком случае плотно зажать прокладки между карбюратором и впускным коллектором не получится и «подсос» обеспечен.
Для выявления неисправности необходимо при работе двигателя на холостых оборотах побрызгать мыльным раствором или проникающей жидкостью на стык карбюратора и коллектора. Если обороты холостого хода стабилизируются или даже возрастут, «подсос» лишнего воздуха присутствует.
Методы самостоятельного устранения неисправности следующие: для начала слегка подтянуть гайки крепления карбюратора. Не помогло, устанавливаем дополнительную верхнюю прокладку под карбюратор. Если и после этого двигатель «троит», снимаем карбюратор и понемногу шлифуем его фланец большим напильником или большим наждачным кругом для устранения деформации.
Устранение деформации фланца карбюратора Солекс 21083 при помощи напильникаПри этом необходимо постоянно проверять качество работы устанавливая карбюратор на ровную поверхность (например, лист стекла) и проверяя зазор под ним. Подробности такого ремонта карбюратора «Устранение деформации фланца карбюратора Солекс».
2. Шланг от вакуумного усилителя тормозов к впускному коллектору двигателя.
Вакуумный усилитель тормозов работает от разрежения (вакуума) возникающего во впускном коллекторе при движении поршней (поэтому педаль тормоза становится легче после пуска двигателя). Разрежение подается на усилитель прямо из впускного коллектора по шлангу.
В случае потери этим шлангом герметичности возникают «подсос» воздуха под карбюратор и последующее обеднение смеси. При этом сопровождающее такой «подсос» некоторое увеличение силы нажатия на педаль тормоза водитель может не заметить.
Поэтому в первую очередь необходимо проверить надежность крепления шланга на штуцере впускного коллектора и на штуцере вакуумного усилителя тормозов. Хомуты на них обязательны.
Если «подсос» все равно присутствует, возможно шланг прохудился и подтравливает воздух. Пережимаем его при помощи плоскогубцев возле штуцера на коллекторе. Обороты холостого хода стабилизировались? Да. Тогда шланг под замену. Нет, ищем место «подсоса» дальше.
3. Шланг системы вентиляции картерных газов.
Шланг малого круга системы вентиляции картера двигателя идет от штуцера на клапанной крышке к штуцеру на нижней части карбюратора Солекс 21083.
Далее по каналу газы удаляются под дроссельную заслонку. Если сам шланг или его соединения не герметичны дополнительный воздух под действием разрежения затягивается прямо во впускной коллектор вызывая обеднение топливной смеси и перебои в работе двигателя.
Обычно водители не уделяют должного внимания этому шлангу и «подсосу» воздуха через него. Мы же, наоборот, уделим ему немного времени для проверки. Снимем шланг и на холостом ходу заткнем пальцем штуцер под него на карбюраторе. Если обороты ХХ стабилизировались, то причина «подсоса» в нем. Если нет, возможно проблема в чет-то еще или засорен отложениями штуцер на карбюраторе или его канал (что встречается довольно часто).
Шланг отвода картерных газов за дроссель карбюратора Солекс 21083 и штуцераВ случае неисправности шланга (потрескался, прохудился и т.п.) заменяем его новым. Места его посадки на штуцера стягиваем хомутами.
4. Трубка от вакуумного регулятора зажигания на трамблере к карбюратору.
На холостом ходу «подсос» воздуха через соскочившую, не плотно посаженную или прохудившуюся трубку не происходит.
Так как отверстие для подведения разрежения находится выше кромки дроссельной заслонки первой камеры карбюратора. А она закрыта. При нажатии на педаль газа дроссельная заслонка приоткрывается и вакуумный регулятор начинает работать. Если имеется «подсос» воздуха через его трубку, то он будет не особо заметен и ощутим на оборотах. Единственно, двигатель будет тупить так как вакуумный регулятор опережения зажигания перестает работать при разгерметизации его системы.
Поэтому просто для подстраховки, проверяем состояние трубки и плотность ее посадки на штуцера.
5. Повреждено уплотнительное кольцо на электромагнитном клапане карбюратора.
Соединение электромагнитного клапана (ЭМК) с крышкой карбюратора Солекс 21083 уплотнено резиновым широким кольцом с защитной шайбой. Износ или повреждение этого кольца создадут благоприятные условия для попадания постороннего воздуха прямиком в систему холостого хода.
Двигатель сразу затроит и задергается на ХХ, возможно вообще перестанет запускаться без педали газа.
Для проверки исправности кольца необходимо вывернуть ЭМК и визуально оценить состояние уплотнения. В случае необходимости заменить его на новое.
Кроме того, через электромагнитный клапан возможен «подсос» воздуха если он не до конца завернут. С заворачиванием до упора ЭМК могут быть проблемы, так как нужно знать определенные особенности его установки. Поэтому перед работой стоит прочитать «Особенности установки электромагнитного клапана на карбюратор Солекс».
6. Повреждено уплотнительное кольцо на винте регулировки «качества» топливной смеси.
На винте регулировки «качества» топливной смеси установлено небольшое резиновое уплотнительное кольцо не позволяющее воздуху попадать в СХХ и обеднять топливную смесь. Его износ или повреждение создадут проблемы с холостым ходом двигателя автомобиля, но на средних и больших оборотах какого-либо значительного влияния на его работу не окажут.
Если есть подозрение на неисправность этого уплотнения необходимо сначала завернуть винт «качества» до упора, считая обороты (чтобы потом не ошибиться при его установке), потом вывернуть его полностью и заменить резиновое кольцо.
Таким образом, зная места возможного «подсоса» лишнего воздуха в карбюратор Солекс 21083 (или аналогичный ему) и зная способы устранения проблемы можно самому и в короткие сроки найти и устранить неисправность восстановив нормальную работу карбюратора и двигателя автомобиля.
Примечания и дополнения
Если в результате проведенных манипуляций по поиску «подсоса» двигатель как троил так и троит, попробуйте накрыть ладонью сверху карбюратор при работе двигателя на холостых. Двигатель заглох — «подсоса» нет, продолжает работать «подсос» где-то есть.
Помимо перечисленных мест вероятного попадания лишнего воздуха в карбюратор и впускной коллектор есть еще одно — это стык впускного коллектора и головки блока двигателя.
Соединение уплотнено прокладками которые могут износиться, прогореть, быть установлены с перекосом. Гайки крепления коллектора могут быть не затянуты нужным моментом и пр. См. «Замена прокладки впускного коллектора ВАЗ 2108, 2109, 21099».
Момент затяжки гаек крепления карбюратора 13 — 16 Н.м. Порядок затягивания крест-накрест в несколько проходов.
Еще статьи по неисправностям карбюраторного двигателя 21083
— «Не держит» игольчатый клапан карбюратора Солекс
— Карбюратор Солекс «льет» во вторую камеру
— Не работает система холостого хода Солекс
— Не работают переходные системы карбюратора Солекс
— Не работает ускорительный насос Солекс
— Не работает привод воздушной заслонки Солекс
Подписывайтесь на нас!
Как узнать, что прокладка впускного коллектора вышла из строя
Компания Drive и ее партнеры могут получить комиссию, если вы приобретете продукт по одной из наших ссылок. Подробнее.
Если подумать, в вашей машине есть вещи, которые просто не имеют смысла.
Вам говорили, что больше воздуха — это хорошо для мощности, что холодный воздухозаборник, больше воздухозаборников, больше вентиляционных отверстий и т. д. — отличный способ повысить производительность. Технически все это верно, но давайте немного вернемся к этой мысли и поговорим о протекающем или поврежденном впускном коллекторе.
Может ли быть слишком много ? Ответ заключается в том, что, хотя больше воздуха, как правило, хорошо, важно знать, что нерегулируемый поток воздуха в двигатель может стать серьезной проблемой. Дополнительный воздух, поступающий в двигатель, с которым компьютер вашего автомобиля не знает, что делать и откуда он взялся, приводит к большим проблемам с его соотношением воздух-топливо, которые, как вы знаете, создают динамику, которая приводит в движение вашу поездку.
Итак, негерметичный впускной коллектор — это плохо. Повреждение компонента может нарушить работу системы охлаждения и вызвать остановку двигателя или что-то похуже. Что такое впускной коллектор? Почему это важно? Пусть хвастливых редактора Драйва подкидывают вам кое-какие знания.
Что такое впускной коллектор?
Впускной коллектор подает воздух к цилиндрам. Наряду с корпусом дроссельной заслонки, воздухозаборником и системой подачи топлива коллектор помогает подавать соответствующую воздушно-топливную смесь для сгорания в двигателе.
Впускные коллекторы состоят из нескольких основных компонентов, включая камеру нагнетания и направляющие. Пленум — это резервуар, который удерживает воздух до тех пор, пока он не понадобится в цилиндрах. Направляющие переносят этот воздух из камеры к каждой головке блока цилиндров.
Как узнать, что с моим впускным коллектором что-то не так?
Нет, вы не увидите всплывающее окно «Опасно для коллектора» на приборной панели или ноутбуке примерно 2000 года выпуска в середине гонки.
Это только в кино. Тем не менее, когда впускной коллектор начинает выходить из строя, начинают происходить некоторые вещи, которые могут вас предупредить, например:
Утечка жидкости
Если каким-либо образом повреждена прокладка или коллектор, охлаждающая жидкость в конечном итоге вытечет и просочится под нее. автомобиль. Как правило, это будет отличаться и будет более заметным, чем конденсат, который вы видите под автомобилем летом при включенном кондиционере.
Плохая производительность и охлаждение
Если впускной коллектор неисправен, он может повредить воздушно-топливную смесь двигателя, что затем может повлиять на работу двигателя. Вы можете увидеть снижение мощности, неравномерное ускорение и даже обратный эффект.
То же самое относится и к системе охлаждения двигателя.
Если засорится впускной коллектор, это может привести к утечке охлаждающей жидкости, что может привести к повышению температуры двигателя.
Остановка и неровный холостой ход
Если где-то в коллекторе есть утечка воздуха, в двигатель может попасть слишком много воздуха, что изменит скорость холостого хода. Автомобиль может даже заглохнуть на более низких скоростях.
Падение экономии топлива
Утечка воздуха может привести к тому, что компьютер автомобиля сбалансирует уравнение, добавив больше топлива. Это означает, что двигатель использует больше топлива для выполнения того же объема работы.
Работа с впускным коллектором лучше доверить профессионалам., DepositphotosМогу ли я ездить с неисправным впускным коллектором?
Хотя, вероятно, возможно ездить с неисправным впускным коллектором, это определенно не рекомендуется.
Даже если вы сможете благополучно добраться до пункта назначения (надеюсь, это ваш местный механик), вы можете в конечном итоге нанести другой ущерб своему автомобилю. Это может включать в себя перегрев и потерю жидкости или даже что-то столь же серьезное, как авария, если автомобиль заглохнет во время движения.
Сколько стоит ремонт? Я не могу сделать это сам?
Если вы не являетесь опытным домашним механиком с соответствующими инструментами и безопасным местом для работы, вероятно, лучше оставить многогранную работу профессионалам. Шаги по удалению, замене и безопасному повторному подключению могут быть трудными для понимания без опыта, а последствия неправильного подключения могут быть серьезными.
Сказав это, важно отметить, что заплатить кому-то за ремонт впускного коллектора будет недешево. В среднем за ремонт придется заплатить от 400 до 600 долларов.
Большая часть этих расходов связана с рабочей силой, которая сама по себе может стоить более 400 долларов.
Объяснение терминов, относящихся к впускному коллектору
Получите образование!
Охлаждающая жидкость
Охлаждающая жидкость — это жидкость в радиаторе, предназначенная для изменения температуры замерзания и кипения воды, что предотвращает замерзание или перегрев радиаторов. Он также помогает смазывать детали, с которыми соприкасается, что может помочь предотвратить повреждение таких важных деталей, как водяной насос и прокладка головки блока цилиндров.
Заглох
Заглох просто означает, что двигатель перестал вращаться по той или иной причине.
В случае прокладки впускного коллектора проблема связана с тем, что двигатель не получает надлежащего количества топлива или воздуха, что может вызвать серьезные проблемы со стандартной работой двигателя.
Топливно-воздушная смесь
Топливно-воздушная смесь представляет собой идеальное соотношение воздуха и топлива, обеспечивающее правильную работу двигателя. Это также жизненно важно для правильного момента зажигания и зажигания в целом, где важны место, время и продолжительность сгорания.
Корпус дроссельной заслонки
Корпус дроссельной заслонки является частью системы впуска воздуха. Он регулирует количество воздуха, поступающего в двигатель.
Воздухозаборник
Воздухозаборник предназначен для подачи воздуха в двигатель.
Обычно это длинная трубка, которая проходит из-за решетки в двигатель. Он проходит через фильтр и обычно проходит через резонаторные камеры, которые помогают сгладить поток воздуха.
Иногда вам нужен сертифицированный механик имеет надлежащие инструменты, безопасное рабочее место, свободное время или уверенность в себе, чтобы заняться крупным ремонтом автомобилей. Иногда вам просто нужны качественные ремонтные работы, выполненные профессионалами
, которым вы можете доверять , таким как наши партнеры, сертифицированные механики Goodyear Tire & Service.Часто задаваемые вопросы о прокладке впускного коллектора
У вас есть вопросы, У Drive есть ответы!
В: Я думаю, что в прокладке есть утечка, но я не хочу ее заменять.
Разве я не могу просто исправить это?A: Существуют продукты, такие как силиконовые герметики, которые могут помочь закрыть утечки. Мы составили список наших любимых.
Q: Я хочу добавить впуск холодного воздуха. Не испортит ли это мою топливно-воздушную смесь?A: Не должно, но есть и другие проблемы, о которых стоит беспокоиться. Если вы покупаете один из воздухозаборников с большими трубками, вы должны быть уверены, что фильтр выдержит испытание временем. Вы также захотите разместить его в моторном отсеке, чтобы избежать всасывания воды из луж и дождя. Вода не сжимается, поэтому вашему двигателю она не поможет.
Q: Почему ноутбук Брайана О’Коннера сказал «Опасно для коллектора» в O.
G. Быстрый и яростный?A: Магия кино? Да, это не имело смысла. Часть, которая затем выпадает из пространства для ног пассажира, является частью днища, что имеет еще меньше смысла!
Q: Форсаж солгал нам?Ответ: Да! Но кого это волнует, так это кино! Не то чтобы они собирались отправиться в космос…
Давайте поговорим, оставьте комментарий ниже, чтобы поговорить с
Редакторами The Drive!Мы здесь, чтобы быть опытными гидами во всем, что связано с практическими рекомендациями. Используйте нас, хвалите нас, кричите на нас. Комментарий ниже и давайте поговорим! Вы также можете кричать на нас в Twitter или Instagram, вот наши профили.
Джонатон Кляйн: Twitter (@jonathon.
