Ваз 2110 подсветка прикуривателя: Меняем лампочку подсветки прикуривателя на ВАЗ 19, 11, 12.

Содержание

Прикуриватель ВАЗ 2110 2111 2112

: Просмотров: 29015

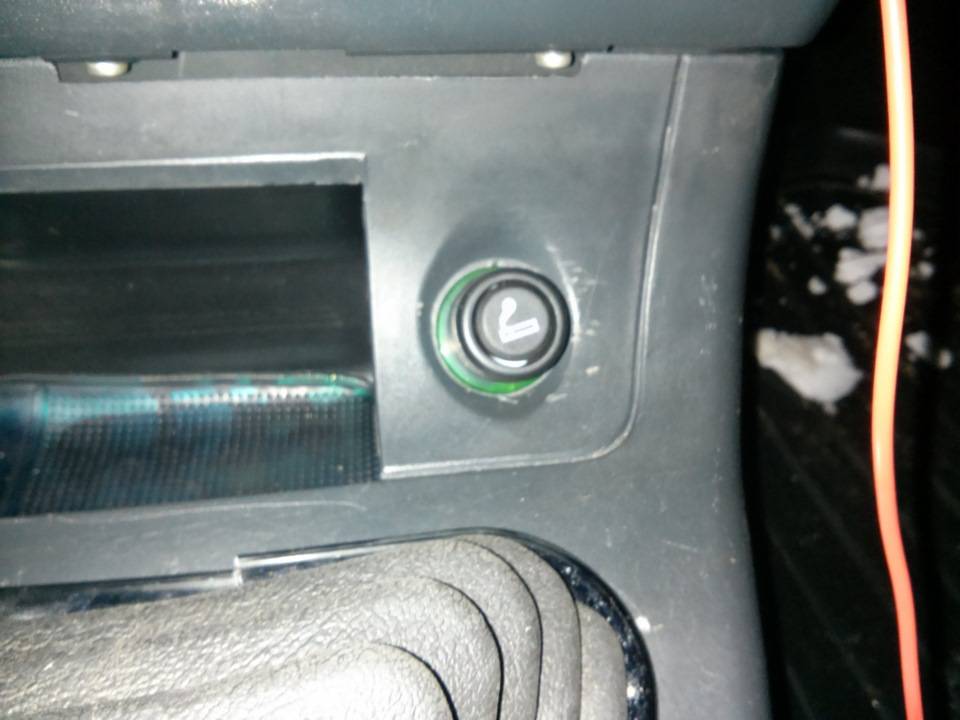

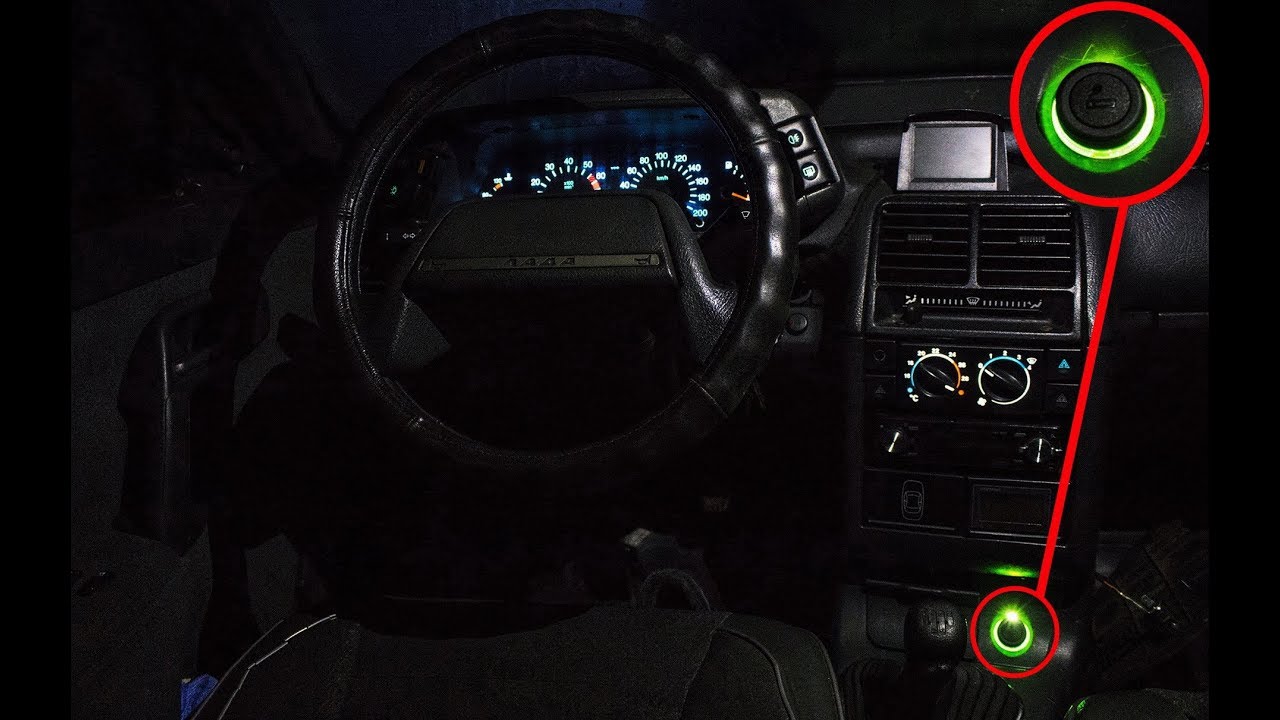

Для подсветки прикуривателя используется лампа А12-4. Замена лампы прикуривателя и самого прикуривателя производится следующим образом

ПОРЯДОК ВЫПОЛНЕНИЯ ЗАМЕНЫ ЛАМПЫ ПОДСВЕТКИ ПРИКУРИВАТЕЛЯ

1. Отсоедините провод от клеммы «–» аккумуляторной батареи.
2. Снимите облицовку туннеля пола (см. подраздел Ремни безопасности).

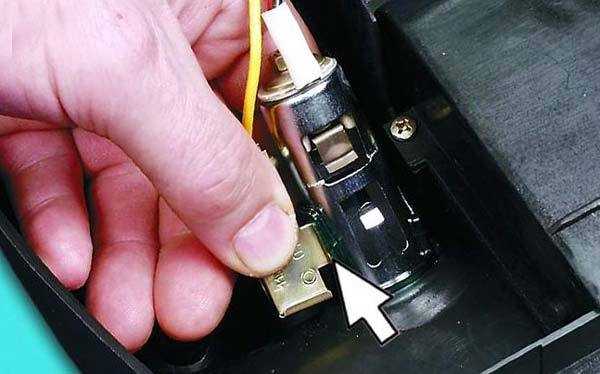

	3. Сожмите экран лампы так, чтобы лапки экрана вышли из прорезей в световоде прикуривателя.
	4. Разжав слегка экран, выньте из него патрон с лампой.
	5. Нажмите на лампу, поверните ее на 90° и выньте из патрона.
	6. Установите новую лампу в порядке, обратном снятию. Обратите внимание, что при установке патрона с лампой в экран кольцевой выступ на патроне должен войти в прорези экрана.

ПОРЯДОК ВЫПОЛНЕНИЯ ЗАМЕНЫ ПРИКУРИВАТЕЛЯ

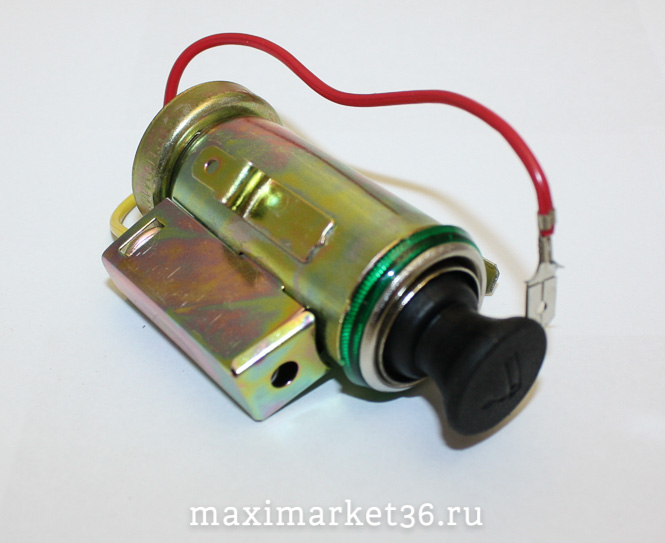

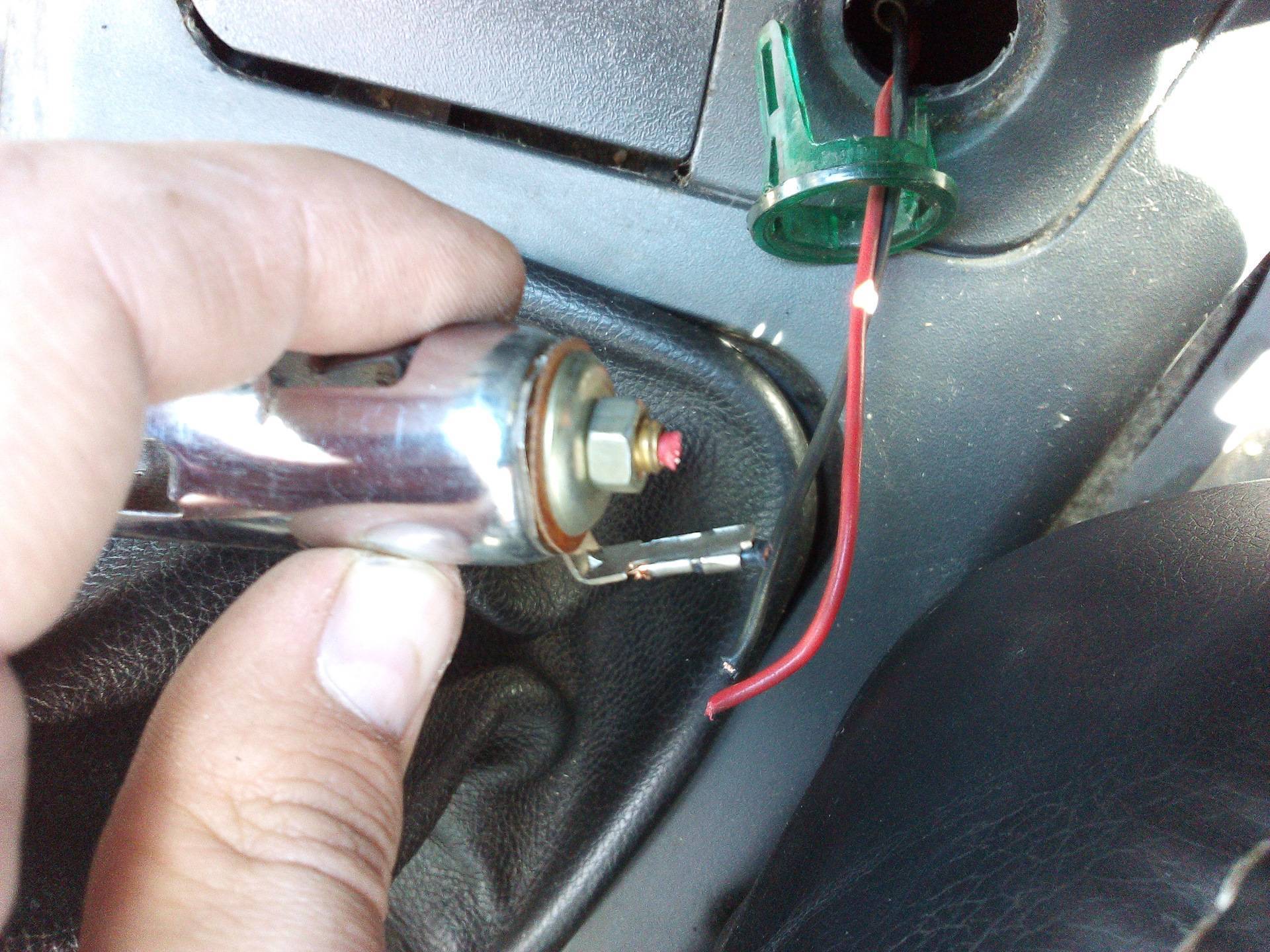

1. Отсоедините провод от клеммы «–» аккумуляторной батареи. Снимите облицовку туннеля пола (см. подраздел Ремни безопасности).

2. Выньте патрон прикуривателя.	3. Проденьте колодки с проводами прикуривателя и лампы подсветки через отверстие в облицовке туннеля пола.

4. Сожмите экран лампы так, чтобы лапки экрана вышли из прорезей в световоде прикуривателя, и снимите его.	5. Нажмите отверткой на защелку гнезда прикуривателя так, чтобы она вышла из зацепления со световодом.

6. Протолкните наружу гнездо из облицовки.	7. Выньте гнездо прикуривателя из облицовки, продев колодку с проводами через отверстие.
	8. Спираль прикуривателя должна нагреваться в течение 20 с. После этого патрон прикуривателя со щелчком должен возвращаться в исходное положение. Если патрон возвращается в исходное положение гораздо раньше или позже 20 с, отрегулируйте прикуриватель. Для этого соответственно подогните или разогните контакты, указанные стрелками.

9. Сожмите пластмассовые защелки световода и, протолкнув световод наружу, выньте его из облицовки.	10. Установите прикуриватель в обратном порядке. При установке световода выступ на нем должен войти в прорезь на облицовке.

Вперёд

Как снять прикуриватель на ВАЗ 2112 2110: инструкция, фото и видео

Для современного водителя это устройство, находящееся рядом с пепельницей, стало практически незаменимым. Прикуривателем пользуются даже некурящие водители, ведь через него можно осуществить подключение зарядного устройства для мобильного телефона, планшета или прочих гаджетов. Поэтому поломка прикуривателя становится реальным неудобством для владельца авто.

Однако извлечь устройство и осуществить ремонт несложно самостоятельно. О том, почему перегорает прикуриватель, как своими руками снять его на ВАЗ 2112 и заменить новой деталью – читайте в статье.

Содержание

Видеоинструкция для 2112
Снятие прикуривателя на ВАЗ 2111
Частые неполадки 2110
Ремонт прикуривателя 2111

Видеоинструкция

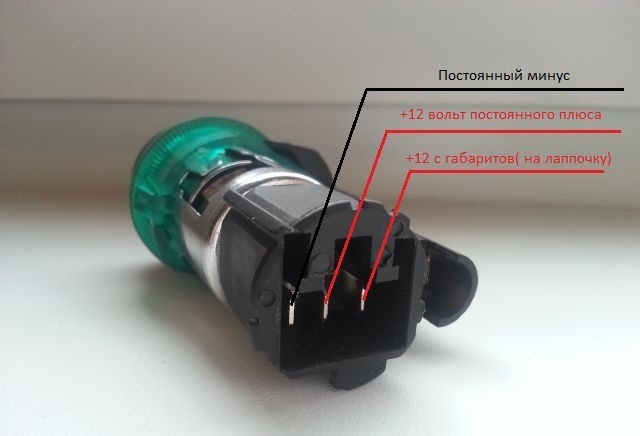

Подключение осуществляется однотипно для всех моделей семейства ВАЗ: 2110, 2111, 2112 или 21124. Если прикуриватель не работает, то, перед тем, как извлечь его и приступить к демонтажу, нужно купить новую деталь. На рынке представлено много вариантов.

Основной фактор при выборе прикуривателя – стоимость элемента. Слишком низкая цена говорит о том, что при производстве использовались некачественные материалы. При нагреве они могут быть повреждены, а сам прикуриватель – работать некорректно. Продаются короткие элементы по евростандарту. Такая деталь не подойдет для старых моделей – придется поменять само гнездо, дополнительно купив европанель.

Снятие прикуривателя на ВАЗ 2111

Перед ремонтом необходимо изучить схему, как подключить обратно устройство (см. фото), и какой инструмент нужен. Чтобы снять прикуриватель, понадобятся:

крестовая и стандартная отвертка;
пинцет;
паяльник;
защитные перчатки.

Далее нужно извлечь прикуриватель и приступать к замене.

Открываем капот и отсоединяем минусовой провод от разъема аккумуляторной батареи. Это обесточит систему зажигания и исключит риск короткого замыкания. Рекомендовано отсоединять минусовую клемму из-за того, что масса идет на кузов автомобиля.
Приступаем к разборке прикуривателя, открутив по два болта крепления облицовки в нижней части тоннеля.

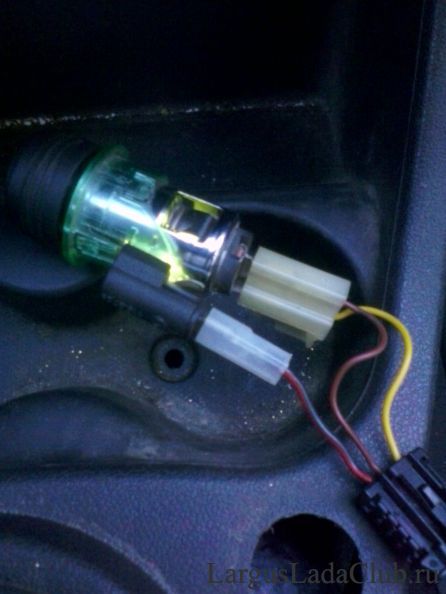

Далее следует отыскать разъем для подсветки. Извлечь его можно, нажав на пластиковые замки.
Убираем накладку возле ручника, поддев ее отверткой.
Снимаем чехол рычага КПП – он держится на пластиковых защелках.
Выкручиваем винт под чехлом ручки коробки.

Сдвигаем сиденья назад и демонтируем крепления с боков тоннеля.
Выкручиваем еще два болта в задней части кожуха.
Демонтируем тоннель, получив доступ к гнезду прикуривателя.
Вытаскиваем его из патрона, зажав крепящие разъемы.
Нажимаем на фиксирующую защелку, производим снятие подсветки.

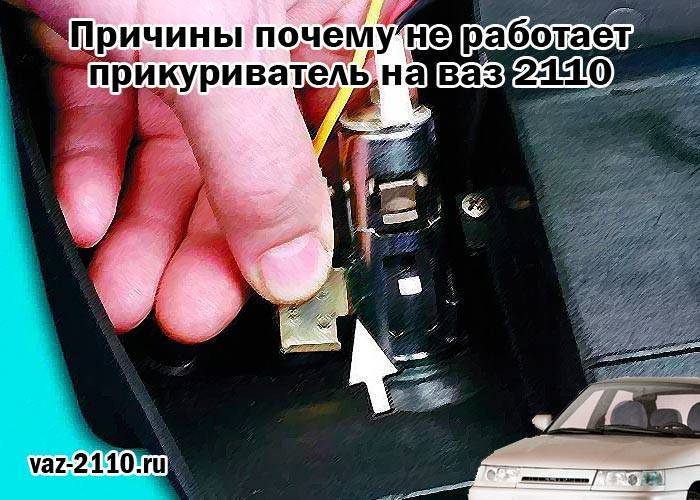

Частые неполадки и пути их устранения

Перед тем, как менять прикуриватель, следует проинспектировать другие частые места поломок. Возможно, удастся отремонтировать деталь, не проводя замену и демонтаж.

К частым неполадкам относятся.

Перегоревший предохранитель. Для проверки этого элемента необходимо подключить стандартную 12-вольтовую лампу в гнездо, а затем провернуть ключ зажигания. Если лампа не зажглась, то предохранитель перегорел. Его нужно извлечь и заменить. Необходимо добраться до блока под передней панелью и снять нерабочий элемент.

Отошедшие или окислившиеся контакты. Необходимо продиагностировать разъемы автоприкуривателя ВАЗ на наличие ржавчины, поджать для плотного соприкосновения.
Отпавшие провода. Возрастная проблема, которую тоже стоит принять во внимание. Для устранения следует припаять их к своим посадочным местам.
Перегоревшая спираль. Лечится демонтажем и установкой нового гнезда. Для продления срока жизни желательно не подключать приборы с высокой силой тока типа компрессора для накачки шин.

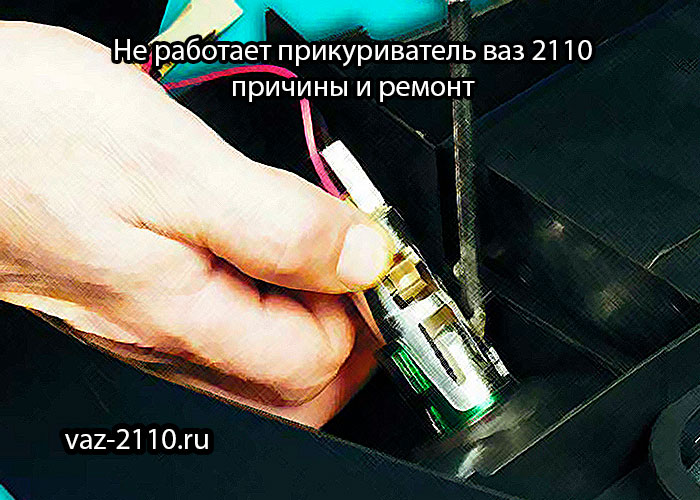

Ремонт прикуривателя ВАЗ 2111

Если процесс демонтажа показался слишком сложным, то есть более простой способ. Снять прикуриватель с десятки можно без разборки передней панели.

Извлечь накладки нижней части тоннеля.
Найти фишку подключения, разъединить разъемы.
Засунуть палец в гнездо устройства.
Пинцетом зацепить металлическую часть и тянуть ее, чтобы снять. Желательно не применять грубую силу для демонтажа. Если элемент не выходит, то следует тянуть поочередно за каждую сторону, чтобы извлечь.

Осуществить полный демонтаж патрона не позволят провода, заведенные в разъемы фишки. Поэтому следует подогнуть контакты внутри нее и вынуть провода из пластикового разъема. Далее вытягивать элемент, чтобы снять и заменить его новым.
После демонтажа к детали паяльником припаиваются провода.
Затем осуществляется сборка в обратном порядке.

Новинки авто > Прикуриватель >

Предохранители и реле ВАЗ 2110, схема предохранителей и реле, где они находятся. Где находятся предохранители на ваз 2110. Схема и расположение реле и предохранителей на ваз 2110.

Если ваш автомобиль не заводится, перестали включаться поворотники, не работают щетки стеклоочистителя, например, отказывается работать отопитель, то первое, что нужно сделать, это обратить внимание на состояние предохранителей, то есть, чтобы увидеть, если они выгружены.

Автомобиль может не завестись, потому что сгорели предохранители стартера или бензонасоса, у моторчика отопителя тоже свой предохранитель. Зачастую от высокой нагрузки страдает предохранитель прикуривателя, менять который на ВАЗ 2110 приходится достаточно часто. Об этом далее в статье.

Реле и предохранители ВАЗ 2110, где они

На ВАЗ-2110 реле и блок предохранителей находятся в салоне автомобиля чуть выше и левой педали.

Предохранители и реле ВАЗ 2110, схема расположения с расшифровкой

Расположение предохранителей и реле в узле крепления автомобиля ВАЗ 2110:

Реле контроля исправности лампочек – К1.
Реле передних дворников-К2.
Реле-прерыватель аварийной сигнализации и указателей поворота – К3.
Реле запуска запуска запуска – K4.
Реле включения фар дальнего света – К5.
Дополнительное реле – К6.
Реле запуска обогрева заднего стекла – К7.
Реле противотуманных фар – К8.
Плавкие предохранители – F1-F20 – по сути все цепи автомобиля защищены предохранителями, которые рассчитаны на разные номинальные токи. Исключением являются следующие цепи – зажигание и запуск двигателя, цепь генератора, помимо обмотки возбуждения, цепь заряда аккумулятора.

Как найти сгоревший предохранитель

Чтобы найти сгоревший предохранитель, необходимо воспользоваться приведенной ниже схемой. Перед этим следует выявить причину сгоревшего предохранителя и устранить ее, после чего можно установить новый предохранитель.

Таблицы цепей предохранителей ВАЗ 2110

Лампы освещения номера освещения. Лампочки приборов. Контрольная лампа габаритного света. Лампочка освещения багажника. Лампочки габаритного света с левой стороны – F1 (5 ампер).
Ближний свет левой фары – F2 (7,5 ампер).
Фара дальнего света левая – F3 (10 ампер).
Правая противотуманная фара – F4 (10 ампер).

Электродвигатели окон дверей – F5 (30 ампер).
Лампа переносная, прикуриватель – F6 (15 ампер).
Электродвигатель вентилятора охлаждения электродвигателя. Звуковой сигнал. – F7 (20 ампер).
Контакты (реле) включения обогрева заднего стекла – F8 (20 ампер).
Обмотка (реле) запуска обогрева заднего стекла. Клапан рециркуляции. Омыватели фар и омыватели ветрового стекла (предохранитель дворников) – F9(20 ампер).
Резерв – F10 (20 ампер).
Лампы габаритного света с правой стороны – F11 (5 ампер).
Ближний свет правой фары – F12 (7,5 ампер).
Дальний свет правой фары. Фара управления запуском Far Light — F13 (10 ампер).
Левая противотуманная фара – F14 (10 ампер).
Блокировка замка багажника. Электрообогрев сидений – F15 (20 ампер).
Реле-позор указателей тревоги и поворота (режим тревоги). Контрольная лампочка сигнализации – F16 (10 ампер).
Лампа освещения салона. Индивидуальная лампочка. Лампочка подсветки замка зажигания. Стоп лампочки. Часы (или маршрутный компьютер) – F17 (7,5 ампер).
Лампа накаливания. Предохранитель прикуривателя. Контроллер (предохранитель) отопителя – F18 (25 ампер).
Реле контроля исправности ламп габаритного света и стоп сигнала. Запирать замки замки. Лампа заднего хода. Поворот с контрольными огнями. Обмотка возбуждения генератора. Комбинация устройств. Блок индикации системы управления. Часы (или маршрутный компьютер) – F19(10 ампер).
Лампы задних противотуманных фонарей – F20 (7,5 ампер).

Дополнительный блок реле и предохранителей системы впрыска топлива, где расположены

Дополнительные реле и предохранители установлены с правой стороны приборной панели, за боковой крышкой консоли, которая крепится с помощью двух винтов.

Цепи дополнительных предохранителей и реле с условной нумерацией

Дополнительные предохранители (все 15 А):

Контроллер, модуль зажигания.
Датчик расхода воздуха, датчик кислорода (подогрев), датчик скорости автомобиля, клапан продувки адсорбера.
Форсунки, топливный насос, реле топливного насоса. Дополнительные реле:
Реле электровентилятора.
Реле АЗС электрическое.
Реле зажигания (главное реле).

В нише панели приборов за монтажным узлом установлен предохранитель противотуманных фар.

Условная нумерация штекеров в контактных площадках

Цепь блока подключения

Внутренняя цифра в обозначении наконечника провода – условный номер вилки, а внешняя цифра – номер колодки.

Советы проф.

Что касается замены предохранителя, то тут все предельно просто. Сначала нужно найти черный ящик с монтажным блоком и нажать на защелку, чтобы открыть крышку. Внимательно осмотрите монтажный блок — посередине должен быть специальный пинцет для извлечения предохранителей. Далее находим нужный нам предохранитель, например предохранитель прикуривателя, то есть “F18”. Затем с помощью пинцета извлеките сгоревший элемент и установите новый.

Сопутствующие материалы

Печка 2110, плохо греет печка 2110, система отопления ваз 2110, ремонт системы отопления ваз 2110 своими руками
печка ваз 2114 дует холодным воздухом, печка 2114, плохо греет печка ваз 2114, устройство и ремонт отопления ваз 2114 своими руками, снятие печки ваз 2114
Как подчинить машину. Как поставить домкрат. Виды домкратов для автомобилей.
Блок предохранителей ВАЗ 2109, Блок предохранителей ВАЗ 2109 Карбюратор, Блок предохранителей ВАЗ 2109 Форсунка, Старый Блок предохранителей ВАЗ 2109, Блок предохранителей ВАЗ 2109, Блок предохранителей ВАЗ 2109
Катализатор выхлопных газов автомобиля, неисправный катализатор, плюсы и минусы катализатора, как поменять катализатор на самолете
Печка дует холодным воздухом ваз 2114, плохо дует печка ваз 2114, почему плохо дует печка ваз 2114
Как узнать владельца автомобиля по номеру его машины, проверить машину по номеру машины ГИБДД, проверить машину по госномеру машины бесплатно
Как выбрать б/у шины, Полезные советы
Зимняя автомобильная дорога, давление в шинах легкового автомобиля зимой, хороший аккумулятор для автомобиля зимой, прогревать ли машину зимой
Зимой машина плохо заводится. Как сделать машину зимой, нужно ли прогревать машину зимой, полезные советы
Машины экономного расхода топлива, самый экономичный расход автомобиля
Марки шин для легковых автомобилей, маркировка автомобильных шин, остаточный протектор легковых шин, как подобрать шину по марке автомобиля, рисунок протектора автомобильной шины
Рабочая эксплуатация коробки передач, работа сцепления механической коробки передач, вождение с механической коробкой передач, полезные советы
Задняя балка пежо 206 седан, устройство задней балки пежо 206. Задняя балка пежо 206 Неисправность, ремонт задней балки пежо 206
Дизельное топливо зимой, присадка к дизтопливу зимой, как выбрать лучшую дизтопливо
Дизель зимой не заводится. Как завести дизель зимой, подогрев дизеля зимой.
Японские шины бриджстоун, зимние шипованные шины бриджстоун, марка шин бриджстоун
Расшифровка маркировки шин для легковых автомобилей, маркировка дисков, как правильно подобрать шины на диски
Дизель зимой, запуск дизеля зимой, какое масло заливать в дизель зимой, полезные советы
Светодиодная подсветка автомобиля, подсветка днища автомобиля, подсветка ног в автомобиле, подсветка в двери автомобиля, подсветка автомобиля в порядке
Восстановленные шины, шина автобуса, восстановленный протектор шины, можно ли их использовать
Выбираем зимнюю резину, какая зимняя резина, какое давление в зимней резине нужно маркировать на зимней резине, как правильно выбрать зимнюю резину, лучшая зимняя резина 2019
Рейка рулевая рейка, стук рулевой рейки, причины стука и ремонт рулевой рейки своими руками
Бескамерные автомобильные шины, комплект для ремонта бескамерных шин, ремонт бескамерной шины своими руками
Русские шины, Русские шины Зимние, Всесезонные российские шины, Воронежские шины АМТЕЛ, Шины “Матадор Омск Шина”, Кама-шины автобус мирового класса
Как открыть машину без ключа. Потерял ключ от машины что делать, ключ от машины в машине
Бесшумные шины, тихая зимняя резина, тихий шипованный автобус, какие шины выбрать, обзор шин
Шины и безопасность, безопасность автобуса, почему необходимо постоянно следить за шинами автомобиля
Правила безопасного вождения автомобиля в дождь и слякоть, безопасное вождение автомобиля для начинающих
Преобразователь ржавчины какой лучше для автомобилей, преобразователи ржавчины выбрать как использовать преобразователь ржавчины, профессионалы
Полировка кузова автомобиля своими руками, как выбрать полировальную пасту, полезные советы
Долговечность двигателя, ресурс двигателя, как продлить срок службы двигателя
Стук в машине. Стук при движении автомобиля. Что может стучать в машине. Как определить причину стука.
Автомобиль с АБС, что такое автомобиль с АБС, неисправность системы АБС, диагностика АБС
Обгон автомобиля когда можно начинать обгон автомобиля, правила ПДД
Топливный насос ваз 2110, схема азс ваз 2110, устройство бензонасоса ваз 2110, ремонт азс ваз 2110,
Автомобильные антенны для радио, автомобильное антенное устройство, автомобильная антенна своими руками
Передняя подвеска Калина, устройство передней подвески Калины, стук в передней подвеске Калины, ремонт передней подвески Калины
Масло амортизатора, лучшие масляные амортизаторы, прокачка масляных амортизаторов, как правильно прокачать масляный амортизатор
Неисправности сцепления, задевает сцепление, причины неисправности сцепления, как устранить

принцип работы, устройство, схема и замена

Напряжение, вырабатываемое двигателем-генератором, непостоянно и зависит от числа оборотов коленчатого вала. Для того чтобы его стабилизировать, сконструирован специальный регулятор. Об этом мы и поговорим в этой статье на примере автомобиля ВАЗ-2110.

Зачем нужен Регулятор напряжения

Регулятор служит для поддержания напряжения машины в заданных пределах, независимо от скорости вращения вала генератора, нагрузки и температуры. Кроме того, он обеспечивает стабильную зарядку автомобильного аккумулятора.

Схема подключения и принцип работы

Регулятор напряжения на большинстве автомобилей подключается к бортовой сети на следующей схеме.

Принцип работы регулятора напряжения (РН) такой же, как реле. Другими словами, он открывает и закрывает цепь. Именно поэтому устройство называется реле-регулятором. Срабатывает при изменении заданного значения напряжения, поступающего от генератора.

Первые регуляторы имели электромагнитную конструкцию. Это была настоящая эстафета. Современные устройства изготавливаются на основе полупроводников. Они отличаются малыми габаритами, а кроме того, гораздо точнее и эффективнее. Некоторые из них даже оборудованы специальными датчиками, которые позволяют водителю контролировать их работу.

Регулятор напряжения ВАЗ-2110

РН «десятки» также имеет полупроводниковое исполнение. Он интегрирован в генератор, что позволяет поддерживать необходимое напряжение непосредственно на выходном устройстве.

Технические характеристики РН ВАЗ-2110

Реле-регулятор напряжения генератора ВАЗ-2110 имеет следующие особенности.

902 58

Регулирующее напряжение с аккумулятором при температуре 25 ^O С и нагрузке до 3А	14,4 ± 2
Регулятор напряжения с батареей при температуре 25 ^О С и нагрузка 3 А, б	14,4 ± 0,15
Диапазон рабочих температур, ^О	-45. ..+100
Максимальное значение тока на выходе цепи: стандартное/согласованное с изготовителем А 9В 258	Допустимое воздействие высокого напряжения до 5 мин., В	25

Симптомы РН

Регулятор напряжения ВАЗ-2110 выходит из строя очень редко, но если такое случается, то признаками неисправности являются:

Выход из строя подсветки панели управления.
Превышение уровня напряжения заряда аккумулятора.
Аккумулятор низкого напряжения.

При обрыве реле-регулятора напряжения ВАЗ-2110 возможно перегорание предохранителя, отвечающего за безопасность цепи питания панели приборов. Если лампа подсветки при включении зажигания не горит, есть вероятность, что виноват именно РН.

То же самое можно предположить, и когда стрелка вольтметра показывает уровень заряда аккумулятора, отклоняется от своего обычного положения, т. е. показывает большее или меньшее напряжение. этот симптом чаще всего наблюдается при выходе из строя реле-регулятора напряжения генератора ВАЗ-2110. И если во втором случае это могло вызвать только разряд, то в первом это грозит вскипанием электролита и разрушением пластин аккумулятора.

Как проверить РН на ВАЗ-2110, ни разу не снимая его

Обнаружив хотя бы один из следующих признаков, не поленитесь проверить на своем ВАЗ-2110 регулятор напряжения. Эта процедура не займет более 10 минут. Для этого потребуется вольтметр или мультиметр на его режим, а также помощник. Порядок проверки следующий:

Запустите двигатель и прогрейте его до рабочей температуры.
Выключив двигатель, подключить один щуп вольтметра к выводу «В+» генератора, а второй – к приборам «массы».
Попросите помощника включить ближний свет фар и нажать на педаль акселератора, удерживать обороты на уровне 2000-2500 тыс. об./мин.
Измерил напряжение устройства.

Регулятор напряжения ВАЗ-2110 должен выдавать 13,2 и 14,7 В. Это норма. Если показания вольтметра отличаются от показанных, следует продолжить диагностические мероприятия.

Проверка зарегистрированного регулятора напряжения

Чтобы убедиться, что вышел из строя РН, то есть не генератор, его следует проверить отдельно. Для этого нужно отключиться от основного устройства. Процедура следующая:

Снимите отрицательную клемму с аккумулятора.
Найдите точку крепления РН к генератору. Открутите 2 винта, фиксирующие его.
Отсоедините желтый провод, идущий от регулятора к генератору.
Демонтировать РН.

Для диагностики прибора потребуется блок питания с регулируемым выходным напряжением, лампочка (12) с патроном и пара проводов. Алгоритм следующий:

Собрать «контролку» из ламп и проводов и подключить ее к щеткам регулятора.
Регулируемое напряжение на блоке питания 12 В.
Выход контроллера «D+» на вход «плюс» от блока питания, а на его «массу» – «минус».
Посмотрите на лампу: она должна свечение
Поднимите напряжение на блоке питания до 15-16 В. При исправном регуляторе лампочка должна погаснуть Если этого не произошло – РН необходимо заменить

Замена РН

Процесс Замена регулятора напряжения особой сложностью не отличается.Все, что вам нужно сделать – это купить новый прибор, протестировать его, как описано выше и установить генератор, закрутив два винта.И не забудьте подключить желтый провод!

Трехуровневый регулятор напряжения ВАЗ-2110

Теперь немного отступим. Найдя неисправность РН и решив заменить ее, не спешите покупать стоковый аппарат. Есть достойная альтернатива — трехуровневый инвертор. Чем он отличается от обычного? Он позволяет регулировать напряжение на выходе в зависимости от температуры, оптимизируя тем самым нагрузку на аккумулятор.

Выключатель является тумблером в следующих диапазонах:

13,6 В (не менее) – для рабочих температур выше +20 ^О С;
14,2 В (норма) – 0 ^О К 20 ^О С;
14,7 В (максимум) – для работы при температурах ниже 0 ^О С.

Регулятор напряжения трехступенчатый ВАЗ-2110 состоит из двух частей: РН и щеткодержателя. Последний устанавливается непосредственно на генератор и соединяется с первым с помощью проводов. Регулятор снабжен тумблером, закрепленным на кузове автомобиля в моторном отсеке в удобном месте. Установить РН можно самостоятельно, воспользовавшись прилагаемой к нему инструкцией.

БЫТЬ: https://tostpost.com/be/a-tamab-l/38336-vaz-2110-regulyatar-napruzhannya-pryncyp-pracy-prylada-shema-zamena.html

Германия: https://tostpost.com/de/autos/37925-vaz-2110-spannungsregler-das-prinzip-der-arbeit-das-ger-t-die-schaltun.html

ES: https://tostpost.com/es/coches/37699-vaz-2110-regulador-de-tensi-n-el-principio-de-funcionamiento-el-dispos.html

КК: https://tostpost.com/kk/avtomobil-der/38738-vaz-2110-regulyator-napryzheniya-zh-mys-princip-rylymy-shemasy-zh-ne-.html

PL: https://tostpost.com/pl/samochody/40321-vaz-2110-regulator-napi-cia-zasada-dzia-ania-urz-dzenie-schemat-i-wymi.
