Установка Камеры Заднего Вида Ford Focus 3 – Автоновости и советы по ремонту автомобиля



Изначально у меня стояла штатная система рп32. Через какое-то время я решил заменить дисплей рп32 на дисплей рп7. Замена радиатора Ford focus 2 и 3 Установка штатной камеры заднего вида для автомобиля Mitsubishi Outlander (Митсубиси Аутлендер) значительно облегчает парковку. Делалось это с заглядыванием в будущие, для установки камеры заднего вида. Немного теории. Аккумуляторы для Ford Focus 3 (Форд Фокус 3) Чтобы установить камеру нам потребуется: ford foc

1 ford focus 3 установка камеры заднего вида на дисплей рп7

1.1 Ford Focus 3 замена штатной магнитолы и установка камеры заднего вида

1.2 Камера заднего вида Ford Focus 3

Изначально у меня стояла штатная система рп32. ??Установка камеры заднего вида на Outlander XL Через какое-то время я решил заменить дисплей рп32 на дисплей рп7.

Делалось это с заглядыванием в будущие, для установки камеры заднего вида.

Немного теории. Подскажите какие широкие диски с полкой пойдут на ford focus 3 (R17) Установка камер заднего и переднего вида на мицубиси аутлендер. Чтобы установить камеру нам потребуется:

  • ford focus 3
  • дисплей рп7
  • прошивка дисплея рп7 под камеру
  • нештатная(китайская) камера заднего вида

Если все есть можно смело двигаться в бой.

Дисплей рп7 имеет выход fakra. Аккумуляторы для установки на автомобиль Ford Focus 3 (Форд Фокус 3) Собственно, после прошивки дисплея через него и можно подрубить камеру.

Дальше нам нужно, протянуть этот провод назад. Однако у большинства, а может и у всех, есть fakra провод прокинутый от задней двери до ног переднего пассажира. Оста-нется только нарастить его до монитора спереди и до камеры сзади.

Питание можно брать как от заднего фонаря, так и от стеклоочистителя. 4 МКПП “Аллигатор” Бортжурнал Установка камеры заднего вида outlander xl Мнений, что пра-вильнее много, я думаю каждый сам выбирает.

Это было немного теории, а теперь практика.

Итак у нас есть дисплей рп7, fakra от задней двери до ног пассажира. Начнем с соедине-ния fakra и дисплея.

На фото ниже дисплей от рп7. FORD FOCUS 3 Проблемы со Сцеплением Белый(кремовый) разъем и есть нужная нам fakra

Как добраться до дисплея было описано здесь>>>

Искать его нужно в центральной панели со стороны ног пассажира

Для этого сначала снимаем квадратную заглушку

вытаскиваем оттуда клоп.

Дальше аккуратно начинаем тянуть на себя. Установка камеры заднего вида outlander xl — бортжурнал Mitsubishi. Радиатор Ford focus 2 и 3 подлежит замене при обнаружении течи охлаждающей жидкости из него. Панель держится на защелках.

Сняв панель внизу ищем нашу fakra. Должно быть что-то вроде этого

Ford Focus 3 замена штатной магнитолы и установка камеры заднего вида

ВНИМАНИЕ ЗРИТЕЛИ КАНАЛА! Мы можем составить проект и для Вашего автомобиля! А так же окажем дистанционную…

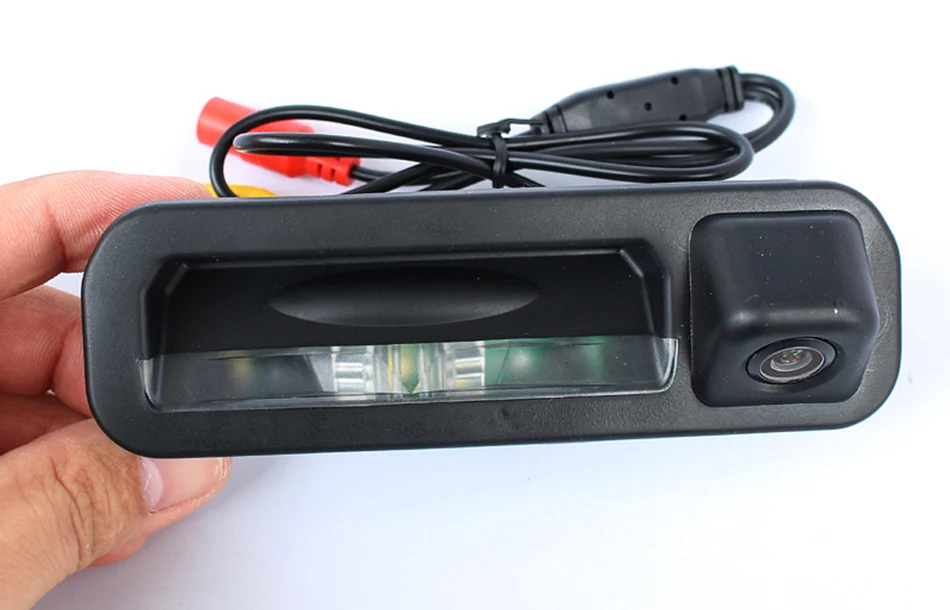

Камера заднего вида Ford Focus 3

Работа камеры заднего вида Ford Focus 3.

Дальше берем заранее приобретенный(или при правильных руках, сделанный самостоятельно) провод fakra и соединям данный провод с дисплеем.

Если будите покупать провод FAKRA то покупайте

FAKRA Z (он везде подойдет неошибетесь)

Вперед нужно FAKRA Z, на концах мама, папа. Около 0,5 метра



Назад FAKRA Z, на концах мама второй пустой либо с разъемам RCA (“тюльпан”).

Если берете конец не обжатый, то нужно около 0,5 метра.

Если на конце будет с разъемам RCA (“тюльпан”), нужно более точно вымерять длину и возможны проблемы при протаскивании провода через проходки.

Я брал не обжатый провод и после протаскивания просто прикрутил на конец RCA (“тюльпан”).

С проводами вроде немного разобрались, дисплей подключили, теперь переходим к задней части машины и поискам провода.

Ответная часть штатного провода таится здесь

Вот провод в смотанном состоянии

Это провод уже после того как я отмотал его и снял излету

Теперь снимаем всю пластмассу с багажника.

Белая держатся на клопах, а вот черная часть с ручками имеет 4 винта. Винты спрятаны под накладками ручек

Теперь снимаем резиновую проходку и пропихиваем через нее наш провод

Итак провод для видео готов, решим вопрос с питанием. Аккумуляторы для Ford Focus 3 (Форд Фокус 3). Установка заднего бампера версии vRS на Skoda Octavia A5FL — Продолжительность: 11:06 Александр Радченко 3 136 просмотров. Установка штатной камеры заднего вида Mitsubishi Outlander. Есть два варианта:

  • Подключение к фонарю заднего вида
  • Подключение к заднему дворнику

Я подключал к заднему дворнику. Отличие российской и иностранной сборки Ford Focus 3 / Ford Focus 3. Руководства пользователя для старых моделей Ford таких как focus 2 поколения Mondeo 3 Fiesta.

Таким образом камера всегда включена когда заведена машина. Установка омывателя камеры заднего вида (megaaxel) >>>. Питание на проводе появляется после включения зажигания.

Распиновка приведена ниже. Как прикрутить туда провода от камеры я думаю разберетесь.

Теперь когда оба провода готовы нам нужно вывести их наружу. Установка камер заднего и переднего вида на мицубиси аутлендер 3,. Магнитола Сони на форд фокус 3 не переключает радио каналы Ford Focus III. Ford Focus Установка зажигания Форд Фокус Для этого снимаем наружную накладку (в которой размещен ручка открытия багажника, подсветка номера и будет размещена наша камера) она держится на 6 винтах и одном клопе. Фото нету, но думаю вы легко их найдете когда снимите обшивку.

Теперь протягиваем провода. Вытащить провод наружу можно через штатную проходку либо через отверстия по бокам. Установка Камеры Заднего Вида Мицубиси Аутлендер 2013 Штатную проходку нужно было резать, поэтому я использовал отверстия по бокам.

Я вытащил один провод справа, другой слева.

Теперь присоединяем камеру и проверяем, что все нормально работает

Если все работает, устанавливаем камеру на свое место и собираем все обратно. Если камера отдельно стоящая (не встроенная в ручку с подсветкой) то проверти куда ее ставить(левее или правее ручки) так оказалось, что мою нужно ставить левее.

Итак камера на месте и все прекрасно работает.

Post Views: 1 267



Как подключить камеру на форд фокус 2

Форд Фокус 2

Внимание! Все работы проводятся только при отсоединенной клемме аккумулятора!

Автор и ссылкаОписание
alligator44В хетчбеке не хватает длины 5 метрового провода. Будьте готовы к этому. Удлинил стандартным проводом 1.8 метра типа тюльпан-тюльпан. Плюс с лампы заднего хода легко нашелся под обшивкой правого заднего крыла в багажнике (желто-зеленый).Видеокабель протянул над обшивкой крыши. Снимать обшивку не надо.
Снимаются резиновые уплотнители правых дверей и кабель легко просовывается в зазор между крышей и потолком( все очень просто). Дальше под правой пластиковой накладкой лобового стекла. Затем над бардачком и…. мы на месте.
VVodПодключиться к лампочке заднего хода можно в GEM: пин 3 модуля С100

Установка камеры заднего вида на хетчбек ФФ2 (одновременно с монтажом ГУ Roadrover) от mitiok2

Приношу извинения за внешний вид автомобиляИнструмент. Отвертка «торкс Т20», отвертка крестовая, ножницы, инструмент для снятия изоляции, изолента, двухсторонний скотч.Начать решил с самого муторного, а именно камеры.Вот она такая.

От камеры два выхода. Один в виде проводов «+», «-» на подсветку номера, другой в виде черного цилиндра для подачи видео-сигнала и включения от лампы заднего хода.

Провод с «тюльпаном» и «мамой» для провода с камеры от которого ответвляется «плюс-минус» на лампу заднего хода.

Итак позиция номер один. Подходим к машине сзадиоткрываем, крышку багажника, и откручиваем два винта под торкс в «ручках» закрывания крышки .

После этого сдергиваем панель. ( дергаем, не боимся)Панель вид с обратной стороны.Откручиваем 6 гаек на 10, которые и держат накладку с фонариками подсветки номера ( одна гайка на фото не уместилась). После этого поджимаем два усика фиксатора и снимаем накладку ( усики видно, не ошибетесь, около гаек)Смотрим в какой плафон будем устанавливать камеру и отрезаем проводку к этому плафону.Устанавливаем камеру ( на хетче она просто защелкивается). Соединяем провода черный «земля», желтый- «+12». ( на камере красный «+12»)

Вынимаем резиновую заглушку, через один «сосок» проведена проводка достаточно плотно, поэтому оттягивая за резиновую «пимпу», ножницами срезаем верхушку у другого. Ну или кому как нравится, можно шилом или ножницами потыкать.

Протягиваем проводПодматывая провод к существующей проводке выводим провод на лево, до боковой накладки задней двери ( у меня провода хватило ровно до неё, у других камер, возможно, длина проводов может быть другой)Проверяем свечение фонарика на камере, прикручиваем накладку с подсветкой на место. Отрываем верхнюю накладку от задней двери. ( просто сдергиваем )Просовываем руку под обшивку потолка и отщелкиваем две клипсы. Их место видно снаружи, два пластиковых пятака. Вынимаем гофру. «Тюльпан» оставляем снаружи, а черный разъем протягиваем через отверстие в крыше.Далее протягиваем разъем через гофру ( у меня получилось без всяких «крыс», просто сжимал гофру и перехватывал разъем. Но этот разъем потоньше «тюльпана», а вот с ними люди мучаются). Заводим в крышку багажника и налево под боковой накладкой доводим до встречного разъема от камеры Накладку не отщелкивал, о просто отгибал и подкладывал провод. Соединяем разъемы, заправляем гофру.У нас остается два «хвоста» «тюльпан» и провода на лампу заднего хода. Разбираемся с последними. Вести будем под обшивкой потолка, под боковыми правыми накладками багажника. Вынимаем пенал органайзера, откручиваем два винта торкс с правой накладки багажника ( фото нет, ну их разглядеть очень просто) и сдергиваем её. Отсоединяем лампу и плафон подсветки багажника ( аккуратно – горячо).

И видим такую картинуНам нужен пучок проводов уходящий вниз под резиновую заглушку в днище. Собственно черный это «земля», зелено-оранжевый «+12» лампы заднего хода.Очищаем от изоляции и подсоединяем провода от камеры ( черный «земля», красный «+12»)Вот тут меня ждала засада, штатного провода не хватило, пришлось нарастить, обычной полторашкой двухжильной. На фото видно, он в белой изоляции. Опять же боковую накладку крыши не отстегивал, а просто пропихнул провод чуть отгибая её.Хвост с «тюльпаном» будем тянуть поверху, под обшивкой потолка. Откручиваем винт под крестовую отвертку и отстегиваем, накладку задней стойкиСтановимся со стороны задней пассажирской двери, правой рукой ловим разъем, левой подаем-направляем, со стороны багажника.Далее под обшивкой потолка закладываем провод и доводим до панели передней стойки. Сдергиваем ей. Откручиваем бардачок ( семь винтов торкс, три нижних под клипсами) вытягиваем его.Для удобства дальнейшего монтажа, вынимаем центральные воздуховоды. Просто в отверстие для магнитолы подсовываем руку и с внутренней стороны толкаем их на себя. Сквозь них удобно расправлять шлейфы проводов магнитолы, дабы она без помех встала на место.Потягиваем «тюльпан» до места монтажа магнитолы и соответственно подсоединяем в разъем CCD-IN, а управляющий провод на провод магнитолы «reverse» ( Сигнальный провод на задний ход может обзываться по другому, но суть от этого не меняется, сигнал с него переключает ГУ на картинку с камеры при включении задней передачи)Собственно про камеру все. У ГУ Roadrover, есть два юсб-разъема, для того что бы завести их в бардачок прорезал решеточку в задней стенке.Антенну ГПС по советам форумчан, прикрепил на железную трубу, которая находится под бардачком.Микрофон вывел на лево ). Под ногами прикрепляя к пластмассе панели приборов, левой накладкой стойки (снимал) и по обшивкой крыши, Клипсу крепления обрезал до состояния пластины, и на двухсторонний скотч прикрепил к кожуху датчика дождя над зеркалом заднего вида.Проверяем работу ГУ. Собираем салон. Не забываем подсоединить трубку охлаждения в бардачок.

Источник: http://sergert. 16mb.com/8-ford-fokus-2/10-kamera-zadnego-vida

Статьи :: Установка камеры заднего вида на Форд Фокус 3 и Форд Куга 2

В этой статье рассмотрим установку камер заднего вида на Форд Фокус 3 (и по аналогии на Форд Куга 2), а так же нюансы по выводу изображения с камеры на штатные экраны магнитолы.

В наше время камеры заднего вида уже становятся обыденностью. Они все чаше появляются в опциях на новых автомобилях. Удобство от камер заднего вида намного превосходит удобство от парктроника. Причем, стоимость доустановки камеры заднего вида не так велика — на рынке очень больщой выбор камер заднего вида. Их можно разделить по следующим критериям:

— по месту установки (в штатное место автомобиля или нет)

— проводной вариант или беспроводной

— качество картинки, тип матрицы (CCD или CMOS)

Проще и удобнее всего использовать камеру под штатное место автомобиля, на примере Фокус 3 — это камера, заменяющая кнопку открывания багажника, а в случае с Куга 2 — камера в плафон подсветки номера. По качеству картинки, безусловно, стоит выбирать CCD матрицу.

Для вывода изображения с камеры нам потребуется дисплей — здесь опять же таки выбор огромен — это и зеркала заднего вида совмещенные с экраном, это и навигаторы с видеовходом, это и обычные маленькие экраны, ну и, конечно, это штатные экраны магнитолы. Остановимся подробнее именно на последнем варианте.

В Форд Фокус 3 и Куга 2 вывести изображение с неоригинальной камеры можно на оригинальные штатные цветные экраны 4,2″ (РП7) и 5″ (РП27/33/86 — Фокус 3, РП18 — Куга 2).

Дисплей 4,2″ (РП7)

Есть две модификации экраном:

— экрана нового образца (маркировки EM5T, F1BT) — работает с камерой посел программной конфигурации автомобиля и без переходников

— экрана старого образца (маркировки AM5T, BM5T, DM5T) — работает с камерой после прошивки экрана и через переходник Fakra

Подробнее о экранах старого образца

Что бы вывести изображение с камеры на дисплей РП7, потребуется прошить экран альтернативной прошивкой (свяжитесь с нами, если интересует возможность прошивки экрана в вашем регионе). Так как на экране РП7 разъем видеовхода (Fakra) отличен от разъемов (тюльпанов) на проводке камеры заднего вида, нам потребуется переходник Fakra — RCA.

На данный момент существует две альтернативные прошивки для экранов РП7, позволяющие выводить на них изображение с камеры заднего ввида.

Отличаются эти прошивки тем, что в одном случае потребуется обязательное программное вмешательство — в конфигурации автомобиля потребуется включить «парковочную камеру» и перезагрузить экран, а в другом случае ничего дополнительно делать нет нужно — все уже работает из коробки.

На нашем сайте вы можете приобрести экран РП7, поддерживающий камеры заднего вида без дополнительной программной конфигурации, что удобнее, когда нет нужного оборудование под рукой

Экран 5″ (РП27/33/86 — Фокус 3, РП18 — Куга 2).

Есть несколько модификаций экранов 5″.

Для подключения неоригинальной камеры заднего вида, нужно:

— для экрана модификации AM5T, BM5T, EM5T и FM5T: переходник Fakra-RCA и модуль камеры + программная активация (активация опции «Парковочная камера» в конфигурации авто)

— для экрана модификации F1BT: переходник HSD-RCA + программная активация

Подробнее о подключении модуля камеры для экрана модификации AM5T, BM5T, EM5T и FM5T.

С подключением переходника вопросов нет, а вот с подключением модуля камеры придется повозиться.

Если у вас Форд Фокус 3, то подключаем по следующей схеме:

— красный провод на 3 пин разъема аудиоблока

— черный провод на 13 пин разъема аудиоблока

— желтый провод на 8 пин в разъем C23A, находящегося внизу за пластмассовой накладкой справа от центральной консоли и слева от ног пассажира

— синий провод на 9 пин в разъем C23A

Если у вас Форд Куга 2, то подключаем модуль камеры к подторпедной проводке в районе подключения модуля BCMii за вещевым ящиком по следующей схеме (схема изменена от 23 марта 2016):

— красный провод (питание) на 4 пин разъема F  (см изображение) или 17 пин разьема E

— черный провод на массу

— желтый провод (шина) на 41 пин (серо-оранжевый провод) в разъем A

— синий провод (шина) на 40 пин (фиолетово-оранжевый) в разъем A

Итак, модуль успешно подключен, теперь необходимо программно активировать в конфигурации автомобиля «Парковочную камеру» и перезагрузить экран (модуль FCDIM). После этих действий, при включении задней передачи, на экран будет выводится изображение с камеры.

Статья на стадии доработки…

Источник: http://Pro-Ford.com/articles/ustanovka-kamery-zadnego-vida-na-ford-fokus-3-i-ford-kuga-2/

Установка камеры заднего вида — logbook Ford Focus Sedan Серая бестия 2007 on DRIVE2

Добрый вечер гости и подписчики!

Сегодня наконец-то установил купленную еще зимой камеру с монитором на али и хотел бы вкратце рассказать, как это было, так как для своего случая я не нашел конкретного руководства к действию на драйве, да и вообще где-либо.

Эту работу сможет выполнить любой человек совершенно не разбирающийся в электрике, как я например 🙂 Ниже приведена схема подключения, я немного модернизировал блуждающую по просторам интернета картинку под свою конфигурацию.

У кого ситуация такая же как у меня, тот по схеме сразу поймет в чем различие)

Моя схема

Начал я с того, что снял обивку с крышки багажника.

Zoom

Здесь уже немного забегаю вперед, вывел тюльпаны от камеры в крышку багажника

Она крепится на защелках, внутри защелок пластиковые шурупы под крестовую отвертку, я, не выкручивая их, просто подцепил их по очереди и вытащил. Далее принялся менять плафон подсветки номерного знака на камеру.

Клеммы идущие к плафону обрезал и подсоединил провода (на схеме изображены цифрой 8) красный к красному, черный к черному.

Провода скрутил и плотно замотал изолентой, сразу же включил зажигание, чтобы проверить – работает? Отлично! первый шаг сделан) Далее провел тюльпаны от камеры, как проведена штатная проводка и чтобы провода не свисали, к ней и примотал скотчем.

…и тут длина их закончилась, соединил желтые тюльпаны (1 1 на схеме) и к красному подключил черный (на схеме 2 2) и опустил их под крышкой вниз к резиновой гофре, а затем крепко обмотал их изолентой, чтобы мало ли не расцепились.

Далее самое тяжелое, чтобы провода попали в салон и чтобы их нигде не было видно, нужно пропихнуть их через резиновую гофру в салон.

С проводом от черного тюльпана (номер 6 на схеме) проблем почти не возникло, он тонкий и прошел без проблем, а вот с желтым тюльпаном пришлось повозиться, тут надо брать смекалкой, я пользовался скотчем и ниткой) Когда все получилось, надо сразу подключать питание камеры, для этого в багажнике, где расположена фара, вынимаем заглушку и достаем пластиковую крышку, которая и закрывает доступ к клемме соединений левой задней фары. Нашему виду открывается вот такая клемма

Клемма левой задней фары

Питание я взял с габаритов, бело-оранжевый провод идущий к клемме зачищаем и крепим к нему красный провод от камеры, хорошенько скручиваем и плотно мотаем изолентой, черный провод идущий к клемме так же зачищаем и крепим к нему черный провод от камеры, так же скручиваем и заматываем изолетной. Так как в зимнее время камера будет замерзать и лучше бы, чтобы она включалась пораньше, например с габаритами или с ближним светом и прогревалась. Речь идет о проводах под номером 6 на схеме.

Теперь задача проложить желтый длинный провод с тюльпаном по салону, по нему передается видео сигнал к монитору.

Для этого я снял обивку полки багажника, крепится на круглые защелки, которые просто подцепляются отверткой и вытаскиваются и аккуратно, отгибая пластиковые пороги в салоне, затолкнул провод под них.

Далее все так же отгибая пороги подвел желтый провод с тюльпаном к передней двери.

К этому моменту я уже установил монитор в салоне и провод от него аккуратно подпихнул под торпедо и под передней стойкой и провел так же к передней двери.

Теперь соединяем желтые тюльпаны (4 4 на схеме) и красный тюльпан с черным (3 3 на схеме). Далее нужно подключить питание монитора.

Я не знаю где идет штатная проводка, поэтому решил не думать и пойти в магазин докупить еще 5 метров кабеля, чтобы с запасом. Запитал монитор от лампочки заднего хода, чтобы монитор включался именно при включении задней передачи.

Пока провода не прятал, чтобы потом обратно не разбирать в случае если не заработает. Кинул их на клемму напрямую через салон

Почему-то вертикально вставилась, но вроде читабельно

Красный провод от монитора (7 на схеме) к черно-зеленому проводу на клемме, черный провод от монитора (7 на схеме) к черному проводу на клемме.

Белый тюльпан остался не подключенным, так как я полагаю он нужен, чтобы подключить камеру переднего вида, камеры переднего вида пока нет, так что пока он скучает.

Красные одиночные провода от желтых тюльпанов обрезаем, они нужны если подключаешь камеру не к монитору, а к магнитоле, так что я их ликвидировал, чтобы не мешались.

Теперь все готово, заводим машину, включаем заднюю и наблюдаем… Ничего не работает ? Питание на камеру-то подается от габаритов, так что включаем габариты или ближний свет и вуаля! все работает!

Далее проводим провод питания монитора так же незаметно по низу под пластиковыми порогами в багажник, как в случае с проводом желтого тюльпана, устанавливаем обивки и радуемся!))

Всем хорошего, летнего настроения и ровных дорог!

Price tag: 1 700 ₽ Mileage 132427 km

Источник: https://www. drive2.com/l/10292724/

Камера заднего вида Ford Focus 2 (Форд Фокус 2 седан)

Общее Описание Добавить отзыв

Камера заднего вида для автомобиля Ford Focus 2 (Форд Фокус 2 седан) устанавливается вместо штатного плафона освещения номерного знака. Камера имеет широкоугольный объектив (170 градусов), который обеспечивает максимальный угол обзора.

Высококачественная CCD матрица обеспечивает хорошее качество изображения даже в пасмурную погоду или ночью. Парковочные линии позволят припарковаться даже в самом маленьком закутке и станут незаменимым помощником как для новичков, так и для опытных водителей. Камера станет отличной заменой традиционному парктронику или станет хорошим дополнением к нему.

Она позволит избежать повреждения вашего или чужого автомобиля, наезда на детей или животных, а также наезда на другие препятствия. Камера заднего вида устанавливается в штатное место подсветки Ford Focus 2 (Форд Фокус 2 седан), дополнительных отверстий сверлить не требуется.

Гарантия на камеру составляет 1 год, и она может быть установлена на новые гарантийные автомобили, так как имеет необходимые сертификаты. Изображение можно выводить на любой монитор, штатный или дополнительный.

Технические характеристики камер

Светочувствительная матрица Цветная CCD
Влагозащита и защита от пыли IP 67
Видеосистема NTSC
Разрешение 480 ТВЛ
Угол обзора1700
Мин. освещенность 0,01 лк
Напряжение питания 12В
Диапазон рабочих температур -300C до +700C
Производитель ParkCam
Парковочные линии есть

​

Камера заднего вида для автомобиля Ford Focus 2 (Форд Фокус 2 седан) устанавливается вместо штатного плафона освещения номерного знака. Камера имеет широкоугольный объектив (170 градусов), который обеспечивает максимальный угол обзора. Высококачественная CCD матрица обеспечивает хорошее качество изображения даже в пасмурную погоду или ночью.

Парковочные линии позволят припарковаться даже в самом маленьком закутке и станут незаменимым помощником как для новичков, так и для опытных водителей. Камера станет отличной заменой традиционному парктронику или станет хорошим дополнением к нему.

Она позволит избежать повреждения вашего или чужого автомобиля, наезда на детей или животных, а также наезда на другие препятствия. Камера заднего вида устанавливается в штатное место подсветки Ford Focus 2 (Форд Фокус 2 седан), дополнительных отверстий сверлить не требуется.

Гарантия на камеру составляет 1 год, и она может быть установлена на новые гарантийные автомобили, так как имеет необходимые сертификаты. Изображение можно выводить на любой монитор, штатный или дополнительный.

Технические характеристики камер

Светочувствительная матрица Цветная CCD
Влагозащита и защита от пыли IP 67
Видеосистема NTSC
Разрешение 480 ТВЛ
Угол обзора1700
Мин. освещенность 0,01 лк
Напряжение питания 12В
Диапазон рабочих температур -300C до +700C
Производитель ParkCam
Парковочные линии есть

​

Источник: http://parkcam.ru/kamera_zadnego_vida_ford_focus_2

Камера заднего вида Ford Focus 2 — Форд Фокус 2

Камера заднего вида для Ford Focus 2 позволяет свести к минимуму вероятность столкновения с препятствиями при движении в противоположном направлении, осуществляя парковочные маневры. Она устанавливается сверху номерного знака и монтируется на месте подсветки. При установке данного устройства автомобиль практически не меняет внешний вид.

Преимущества штатной продукции

Оборудование крепится таким образом, чтобы обеспечить максимально возможный угол обзора. Модель камеры заднего вида Форд Фокус 2 способна полностью устранить проблему трудно просматриваемых зон.

Водитель в этом случае не только замечает препятствие, но у получает необходимо быстрое время для осуществления маневра.

 Камера заднего вида Форд Фокус 2 способна вести видеосъемку в цветном режиме, отлично работает в условиях повышенной влажности, имеет защиту от экстремальных погодных условиях. Камера оснащена широкоугольным объективом и способна захватывать обзор до 170 градусов.

Камера в роли ночного видения

Штатная камера заднего вида Ford Focus 2 способна распознать препятствия в ночное время при плохом освещении, в то время как водитель испытывает трудности с распознанием объектов на дорожном полотне.

Камера на Форд Фокус 2 имеет матрицу со световой чувствительностью, которая равняется 0.01 LUX. Данная особенность значительно выделяет данную камеру от иных производителей. Дело в том, что камеры, обладающие чувствительностью менее 0.

01 LUX приравниваются к приборам ночного видения.

Камера справедливо считается эффективным устройством, что подтверждается приличны углом обзора, равным 170 градусов и четкой картинкой изображения. Такие характеристики позволяют водителю контролировать даже самые непредвиденные ситуации в условиях ограниченной видимости.

Особенности монтажа камеры

Если вы решились купить камеру заднего вида Форд Фокус 2, то после проведения монтажных работ в обязательном порядке необходимо подключить камеру к монитору с помощью видео удлинителя, находящегося в комплекте с камерой. Камера питается непосредственно от лампочки заднего хода. После того как включается задняя скорость лампочка заднего хода передает питание к парковочной камере Ford Focus 2 и происходит мгновенное включение.

ПроизводительSun Vox
КорпусABS пластмасс
ИзображениеЗеркальное 560 TV линии
МатрицаCCD
Количество пикселей976*496
Минимальное освещение0.1 LUX
Угол обзора170 градусов
Защита от попадания влагиIP 68
Рабочее напряжение12 V
Потребление токаДо 100 мА
Вес камеры без плафона40 грамм
Рабочая температура-30 +60 градусов

В комплекте:

  • Парковочная камера.
  • Видео удлинитель 6 метров.
  • Провода питания 1 метр.
  • Мануал.

Источник: https://www.autotiptop.ru/collection/ford-3/product/kamera-zadnego-vida-ford-focus-2-hetchbek

Как на Форд Фокус 2 подключить usb

Отчёт скопирован с FFClub, автор: Anton. L

Пользовался им всё исправно работает! Скопировал себе, что бы не искать потом, т.к. немного не доделал, не закрепил правильно, пока работает в режиме громкой связи, провоз USB ещё не пришёл с АЛИ.

Может кому здесь будет удобнее просмотреть.

Все нижесказанное относится к модулю с USB

Краткий FAQ по установке bluetooth c USB

Для установки данной системы любому желающему понадобится:

1 Руки, которые в отличии от глаз не боятся что либо делать.

2 Магнитола Sony 1CD или 6CD сделанная после марта 2008.

3 Комплект состоящий из модуля (1 577 856), кронштейна (1 318 300), микрофона (1 532 666), провода USB (1 520 709), гнездо USB, джойстика с кнопкой «voice» (1 318 965).

4 Коннектор с куском проводки.

Некоторым может повезти, и проводка подключения модуля окажется установленной с завода.

5. Потолочный плафон от Гии с местом под микрофон.

Сорри. Фото самого процесса выложить не могу. Сглупил не фотографировал.

Что бы узнать есть в вашем авто проводка или нет, необходимо снять накладку передней правой стойки и посмотреть на этот разъем.

Если снизу из-под торпеды к нему подходят два провода чёрный и белокрасный-вам повезло.заодно убедитесь есть-ли такие провода отходящие от этого разъема под потолок. Это провода микрофона. Если вам повезло, можно смело снимать бардачек и в недрах вы найдете подвязанный коннектор. Ваше счастье должно выглядеть так

Кому не повезло понадобится коннектор с куском проводки. Этот коннектор подсоединяем по схеме, предварительно сняв магнитолу и бардачек. У кого проводка стояла необходимо сверить ее согласно схеме, так как проводка может быть под старый модуль без USB. На коннекторе не будет 5,6,23,19,37,38 пинов, а будут 1 и 2.

пин 3и4- микрофон (поровода черный и белый/красный)

пин 5, 6, 23 выход AUX, провода идут на магнитолу и цепляются на вход магнитолы AUX

5- провод белый/фиолетовый

6- провод серый/белый

23- провод черный

пин 19,37,38 вход AUX, провода идут от гнезда AUX

пин 14,15 витая пара CAN шины, идут от разъема магнитолы 9 и 10(CANH /CANL)

пин 17,18 два провода питания -цвет оранжевый/желтый ( для модуля Novero только 18)

пин 33,34 земля -цвет черный/желтый (для модуля Novero только 33)

Установка штатного bluetooth c USB для SONY. (сообщение #5037028)

Способ подсоединения каждый выбирает самостоятельно. Можно резать проводку и впаиваться (разумеется никаких скруток). Более гуманный и мне кажется интересный это вытаскивать необходимые пины из коннектора магнитолы и либо обжимать по новой с добавленными проводами, либо паять провода к пинам.

Далее самое интересное, крепим модуль на штатное место. Здесь придется работать на ощупь неестественно сгибая руки.

Сверху, над бардачком, вдоль торпеды идет ребро жесткости. На нем с внутренней стороны надо нащупать два отлива со сквозными отверстиями, сюда и надо закрепить кронштейн с модулем. Как на картинке.

Установка штатного bluetooth c USB для SONY. (сообщение #5000090)

Далее микрофон. Если у вас есть провода микрофона, уходящие от разъема на стойке под потолок, то вам необходимо дотянуть провода от коннектора модуля до этого разъема, в противном случае тянуть провода в плафон. Сам микрофон устанавливаем на штатное место в плафоне.

Гнездо USB. На рестайле оно ставится в Установка штатного bluetooth c USB для SONY. (сообщение #5008026). Либо как фантазия подскажет. Например так.

Когда все подсоединено собираем автомобиль. И наслаждаемся.

Включаем зажигание и магнитолу. На телефоне включаем блютуз и запускаем поиск устройств. Появится Форд Аудио. Коннектимся. Телефон запросит код, этот код вам выдаст магнитола.

Он появится на экране.

Источник: https://eurasia-avto.ru/kak-na-ford-fokus-2-podklyuchit-usb.html

✅ Установка камеры заднего вида форд фокус 2

Содержание

  • 1 Установка камеры заднего вида форд фокус 2
    • 1.1 Как установить и подключить камеру заднего вида на Ford Focus 2 седан (хэтчбек)
    • 1.2 Штатная камера
    • 1.3 Аналоги
    • 1.4 Как установить и подключить
      • 1.4.1 Неисправности и ремонт
    • 1.5 Установка камеры заднего вида на Форд Фокус 3 и Форд Куга 2
    • 1.6 Ford Focus Клуб
    • 1.7 Подключение камеры заднего вида
      • 1. 7.1 Подключение камеры заднего вида
      • 1.7.2 Re: Камера заднего вида
      • 1.7.3 Re: Камера заднего вида
      • 1.7.4 Re: Камера заднего вида
      • 1.7.5 Re: Камера заднего вида
      • 1.7.6 Re: Камера заднего вида
      • 1.7.7 Re: Камера заднего вида
      • 1.7.8 Re: Камера заднего вида
      • 1.7.9 Re: Камера заднего вида
      • 1.7.10 Re: Камера заднего вида
      • 1.7.11 Re: Камера заднего вида
      • 1.7.12 Re: Подключение камеры заднего вида
      • 1.7.13 Re: Подключение камеры заднего вида
      • 1.7.14 Re: Подключение камеры заднего вида
      • 1.7.15 Re: Подключение камеры заднего вида
      • 1.7.16 Re: Подключение камеры заднего вида
      • 1.7.17 Re: Подключение камеры заднего вида
      • 1.7.18 Re: Подключение камеры заднего вида
      • 1.7.19 Re: Подключение камеры заднего вида
      • 1.7.20 Re: Подключение камеры заднего вида
    • 1.8 Установка камеры заднего вида на Ford Focus 2
    • 1.9 Для просмотра онлайн кликните на видео ⤵
    • 1. 10 Установка камеры заднего вида Форд Фокус 3 (Ford Focus 3) своими руками.
    • 1.11 Камеры заднего вида для Ford Focus II в Балашихе

Как установить и подключить камеру заднего вида на Ford Focus 2 седан (хэтчбек)

Необходимость установки камеры заднего вида Форд Фокус 2 вызвана сложностью парковки в местах большого скопления автомобилей. Устройство может работать самостоятельно, но в большинстве случаев его применяют в комплекте с парктроником. Элементы не дублируют, а скорее дополняют друг друга. Совместная работа устройств позволяет контролировать процесс парковки, даже при выходе из строя одного или нескольких элементов (датчиков).

Штатная камера

На автомобилях Ford Focus 2, не имеющих парковочных видеоустройств, производители предусмотрели место для их установки без изменения конструкции авто. Чаще всего штатные камеры заднего вида устанавливаются на место подсветки номерного знака или в ручку багажника. Такие устройства существенно упрощают парковку и могут подключаться к имеющемуся мультимедийному устройству.

Штатная парковочная камера Road Rover MS-8037 для Форд 2 седан может монтироваться вместо одного из плафонов освещения номера. В ней установлена матрица CMOS с разрешением 656х492 пикс. Объектив имеет угол обзора до 170°. Камеру заднего вида Форд 2 хэтчбек Road Rover CA-9708 устанавливают вместо ручки багажника. Параметры устройств идентичны, однако последняя имеет кнопку для открытия крышки.

Оба изделия закреплены на основании так, что после монтажа объектив направлен под небольшим углом вниз. Это обеспечивает лучший обзор места за автомобилем. Цветная парковочная разметка позволяет контролировать препятствия на дистанции до 2,5 м.

Аналоги

Существует много похожих видеоустройств, которые можно установить на Форд 2 рестайлинг. Хорошо себя зарекомендовали изделия RedPower с LED подсветкой. Эти камеры-кубики крепятся на специальную подставку и устанавливаются на плафон освещения номера без его демонтажа. Наличие светодиодов позволяет видеть пространство позади машины в полной темноте.

Подобная универсальная камера iDial ET-901IP с матрицей CCD имеет активную парковочную сетку. На экране монитора отображается видеосигнал с активными парковочными линиями, которые отображают траекторию движения автомобиля. Камера Prime X MCM-15 устанавливается без подложки, а крепится изнутри багажника. Для ее монтажа необходимо подготовить отверстие, т. к. в качестве крепежа используется шпилька. Такие устройства нельзя снять, не открыв багажник.

Как установить и подключить

Перед установкой камеры необходимо снять обшивку крышки багажника для прокладки проводов. Крепится она на защелках и пластиковых шурупах. Подключение труда не составляет, больше времени и сил уходит на прокладку кабелей по салону. В зависимости от вида устройства устанавливают его либо вместо плафона освещения номера, либо ручки багажника.

Подключить камеру можно к габаритам или к фонарю заднего хода. Последний вариант предпочтителен, т. к. питание будет подаваться только после включения задней передачи. Красный провод (+12 В) подключается к фишке фонаря, а черный — через светильник освещения номера, к корпусу (масса).

На головном устройстве штекеры устанавливают в соответствующие гнезда. Некоторые водители не подключают красный провод от фонаря заднего хода к магнитоле. Этого делать нельзя, т. к. ГУ не будет знать, когда надо подключать монитор. Провода в салон протягиваются через гофрошланг и дальше под обшивкой крыши — к мультимедийной системе. Аналогичным образом укладывают жгут после установки парктроника.

Проверку работоспособности проводят сразу после монтажа до установки обшивки.

Если работы выполнены правильно, то парктроник и видеокамера покажут одинаковые значения расстояния до препятствия. После проверок и регулировок можно поставить обивку на место.

Неисправности и ремонт

Прежде чем преступить к ремонту камеры, необходимо проверить целостность линий и соединений. Если дефектов не обнаружено, то скорее всего неисправность заключается в поломке видеоустройства. Некоторые неисправности парковочной системы возникают из-за некачественного монтажа или настройки. Плохой контакт в соединениях видеокабеля приводит к пропаже изображения либо к появлению черной или синей заливки экрана.

В некоторых случаях при проведении ремонтных работ сдвигают камеру, что приводит к некорректному отображению дорожной обстановки. Иногда на объективе устройства появляются капли влаги. Это может привести к полному выходу элемента из строя. Для устранения дефекта корпус демонтируют, а линзу и плату сушат при помощи сжатого воздуха.

Разборка и ремонт камеры — тонкая и кропотливая работа, которую могут выполнить специалисты ремонтной организации. Чтобы не допустить попадания влаги внутрь устройства, на этапе монтажа все разъемы промазывают герметиком. Периодический осмотр и чистка видеоустройства позволит ему работать без дефектов и сбоев.

Установка камеры заднего вида на Форд Фокус 3 и Форд Куга 2

В этой статье рассмотрим установку камер заднего вида на Форд Фокус 3 (и по аналогии на Форд Куга 2 ), а так же нюансы по выводу изображения с камеры на штатные экраны магнитолы .

В наше время камеры заднего вида уже становятся обыденностью. Они все чаше появляются в опциях на новых автомобилях. Удобство от камер заднего вида намного превосходит удобство от парктроника. Причем, стоимость доустановки камеры заднего вида не так велика — на рынке очень больщой выбор камер заднего вида. Их можно разделить по следующим критериям:

— по месту установки (в штатное место автомобиля или нет)

— проводной вариант или беспроводной

— качество картинки, тип матрицы (CCD или CMOS)

Проще и удобнее всего использовать камеру под штатное место автомобиля, на примере Фокус 3 — это камера, заменяющая кнопку открывания багажника , а в случае с Куга 2 — камера в плафон подсветки номера . По качеству картинки, безусловно, стоит выбирать CCD матрицу.

Для вывода изображения с камеры нам потребуется дисплей — здесь опять же таки выбор огромен — это и зеркала заднего вида совмещенные с экраном, это и навигаторы с видеовходом, это и обычные маленькие экраны, ну и, конечно, это штатные экраны магнитолы. Остановимся подробнее именно на последнем варианте.

В Форд Фокус 3 и Куга 2 вывести изображение с неоригинальной камеры можно на оригинальные штатные цветные экраны 4,2″ (РП7) и 5″ (РП27/33/86 — Фокус 3, РП18 — Куга 2) .

Дисплей 4,2″ (РП7)

Есть две модификации экраном:

— экрана нового образца (маркировки EM5T, F1BT) — работает с камерой посел программной конфигурации автомобиля и без переходников

— экрана старого образца (маркировки AM5T, BM5T, DM5T) — работает с камерой после прошивки экрана и через переходник Fakra

Подробнее о экранах старого образца

Что бы вывести изображение с камеры на дисплей РП7 , потребуется прошить экран альтернативной прошивкой (свяжитесь с нами, если интересует возможность прошивки экрана в вашем регионе). Так как на экране РП7 разъем видеовхода (Fakra) отличен от разъемов (тюльпанов) на проводке камеры заднего вида, нам потребуется переходник Fakra — RCA .

На данный момент существует две альтернативные прошивки для экранов РП7, позволяющие выводить на них изображение с камеры заднего ввида. Отличаются эти прошивки тем, что в одном случае потребуется обязательное программное вмешательство — в конфигурации автомобиля потребуется включить «парковочную камеру» и перезагрузить экран, а в другом случае ничего дополнительно делать нет нужно — все уже работает из коробки.

На нашем сайте вы можете приобрести экран РП7 , поддерживающий камеры заднего вида без дополнительной программной конфигурации, что удобнее, когда нет нужного оборудование под рукой

Есть несколько модификаций экранов 5″.

Для подключения неоригинальной камеры заднего вида, нужно:

— для экрана модификации AM5T, BM5T, EM5T и FM5T: переходник Fakra-RCA и модуль камеры + программная активация (активация опции «Парковочная камера» в конфигурации авто)

— для экрана модификации F1BT: переходник HSD-RCA + программная активация

Подробнее о подключении модуля камеры для экрана модификации AM5T, BM5T, EM5T и FM5T.

С подключением переходника вопросов нет, а вот с подключением модуля камеры придется повозиться.

Если у вас Форд Фокус 3, то подключаем по следующей схеме:

— красный провод на 3 пин разъема аудиоблока

— черный провод на 13 пин разъема аудиоблока

— желтый провод на 8 пин в разъем C23A, находящегося внизу за пластмассовой накладкой справа от центральной консоли и слева от ног пассажира

— синий провод на 9 пин в разъем C23A

Если у вас Форд Куга 2, то подключаем модуль камеры к подторпедной проводке в районе подключения модуля BCMii за вещевым ящиком по следующей схеме (схема изменена от 23 марта 2016):

— красный провод (питание) на 4 пин разъема F (см изображение) или 17 пин разьема E

— черный провод на массу

— желтый провод (шина) на 41 пин (серо-оранжевый провод) в разъем A

— синий провод (шина) на 40 пин ( фиолетово-оранжевый ) в разъем A

Итак, модуль успешно подключен, теперь необходимо программно активировать в конфигурации автомобиля «Парковочную камеру» и перезагрузить экран (модуль FCDIM). После этих действий, при включении задней передачи, на экран будет выводится изображение с камеры.

Ford Focus Клуб

Клуб владельцев легенды!

Подключение камеры заднего вида

Подключение камеры заднего вида

Сообщение С е р г е й » 22 фев 2011, 00:30

Re: Камера заднего вида

Сообщение Олежа » 22 фев 2011, 10:53

Re: Камера заднего вида

Сообщение С е р г е й » 22 фев 2011, 13:02

Re: Камера заднего вида

Сообщение Олежа » 22 фев 2011, 13:12

Re: Камера заднего вида

Сообщение s_pl » 22 фев 2011, 13:14

Re: Камера заднего вида

Сообщение С е р г е й » 22 фев 2011, 16:22

Re: Камера заднего вида

Сообщение s_pl » 22 фев 2011, 16:25

Re: Камера заднего вида

Сообщение С е р г е й » 23 фев 2011, 19:03

Re: Камера заднего вида

Сообщение samarec » 24 фев 2011, 12:41

Re: Камера заднего вида

Сообщение С е р г е й » 25 фев 2011, 02:29

Re: Камера заднего вида

Сообщение samarec » 25 фев 2011, 09:57

Re: Подключение камеры заднего вида

Сообщение BaPBaP45RUS » 24 май 2011, 18:54

Re: Подключение камеры заднего вида

Сообщение Serega200 » 18 янв 2012, 18:38

Re: Подключение камеры заднего вида

Сообщение Pelikan » 18 янв 2012, 20:12

Re: Подключение камеры заднего вида

Сообщение Serega200 » 18 янв 2012, 20:20

Re: Подключение камеры заднего вида

Сообщение Pelikan » 18 янв 2012, 20:22

Re: Подключение камеры заднего вида

Сообщение Serega200 » 18 янв 2012, 20:25

Re: Подключение камеры заднего вида

Сообщение AlexNik » 18 янв 2012, 21:15

Re: Подключение камеры заднего вида

Сообщение Serega200 » 19 янв 2012, 10:07

Re: Подключение камеры заднего вида

Сообщение kazak » 21 янв 2012, 12:04

Установка камеры заднего вида на Ford Focus 2

Для просмотра онлайн кликните на видео ⤵

Установка камеры заднего вида Форд Фокус 2 хэтчбек Подробнее

Установка камеры заднего хода на форд фокус 2 хетчбек Подробнее

Установка и подключения задней камеры на ФОРД ФОКУС 2. Подробнее

камера заднего хода Ford Focus II Подробнее

Как установить камеру заднего вида Форд Фокус 3 . Инструкция, подробно. Подробнее

Установка камеры заднего вида Форд Фокус2 Подробнее

Камера заднего вида Ford Focus 2 рестайлинг Подробнее

Установка камеры заднего вида видеорегистратора на Lancer9/installation of driver’s rear-view camera Подробнее

Установка камеры заднего вида, на любое авто! Подробнее

Камера заднего вида Ford Mondeo 4/Focus/Escape/Fiesta/S-MAX Подробнее

Смотреть ВСЕМ у кого Ford Focus 2 Подробнее

Подключение камеры заднего вида Подробнее

МАГНИТОЛА НА ANDROID в штатное место FORD FOCUS MONDEO C-MAX S-MAX GALAXY KUGA Подробнее

Установка и активация кнопок круиз-контроля на Форд Фокус 2 Подробнее

Как Установить КАМЕРУ ЗАДНЕГО ВИДА Подробная Инструкция Подробнее

Замена топливного фильтра Форд Фокус 2 Подробнее

🔥ВОТ ОНО! ЛУЧШИЙ АВТОЗВУК в 2019 IDOING Подробнее

Замена внутреннего ШРУСа Форд Фокус 2 Подробнее

ШОК. ЧТО Я НАШЁЛ ДЛЯ FORD FOCUS 2 НА ALIEXPRESS! Подробнее

Установка камеры заднего вида Форд Фокус 3 (Ford Focus 3) своими руками.

В наши дни камеры заднего вида набирают большую популярность в России. Так как их можно приобрести почти на любую марку автомобиля, и не беда, если у вас нет авто магнитолы с большим дисплеем, камеру можно подключить к специальному зеркалу заднего вида с монитором, без особых вмешательств в конструкцию автомобиля. В сегодняшней статье я расскажу, как можно сделать тюнинг своими руками, установив камеру заднего вида.

На автомобилях Ford Focus 3 (Форд Фокус 3), в средних комплектациях, не установлена камера заднего вида. На данную модель камера заднего вида встроена в ручку открывания багажника. А подключать её будем к накладке на зеркало заднего вида с встроенным монитором 5 дюймов, что вполне хватит для хорошего обзора, при парковке задним ходом.

1. Открываем багажник, тонкой отвёрткой поддеваем заглушки ручек закрывания багажника, на обшивке, и снимаем их.
2. Откручиваем под ними четыре само реза, остальные крепления обшивки, только пистоны, так что просто отщёлкиваем всю обшивку и снимаем.

3. Откручиваем 6 гаек 10 мм, и снимаем корпус крепления ручки открытия багажника.
4. Отсоединяем штатный разъем ручки и снимаем её.

5 . Устанавливаем в штатное место новую ручку с камерой, провода от нее, аккуратно пропускаем через резиновый уплотнитель в внутреннюю часть крышки багажника.

Для упрощения установки камер заднего вида, существуют модули беспроводного соединения, с помощью их видео сигнал передаётся по радио частоте, и протягивать видео кабель не нужно.

Модули беспроводного соединения у нас шли в комплекте с камерой, поэтому их не пришлось заказывать отдельно.
6. Устанавливаем корпус крепления ручки открытия багажника на место.

7. Откручиваем две пластиковые гайки (барашки), и снимаем задний левый фонарь. Дальше что бы снять задний фонарь, нужно аккуратно сдёрнуть его с защёлки в левую сторону. Нужно найти цвета проводов, лампы заднего хода.

Нужный провод оказался, зелёный с коричневой полоской, это плюс, а белый с чёрным это минус. Проверить это очень легко, с помощью обычного тестера или лампочки. При включённом зажигании, и включённой задней передачи, на этом проводе появлялось напряжение 12 вольт.
8. К разъёмам от камеры, присоединяем модуль беспроводного соединения, модуль нужно зафиксировать в крышке багажника, приклеив его на двусторонний скотч или притянув пластиковым хомутом.

9. Дальше, провода питания протягиваем с общим жгутом проводов, через резиновую гофру, под обшивку потолка, далее по боковине, и присоединяем провода питания, к найденным ранее проводам от заднего фонаря.

Установка зеркала заднего вида с монитором.
Обычно при подключении зеркала заднего вида с монитором, провод питания подключается к не постоянному плюсу, который используется на плафоне подсветки салона.

Но особенностью электрической части автомобиля Форд Фокус 3, является в том, что все ближайшие провода электропроводки, имеют постоянный плюс.
При подключении к такому плюсу, зеркало будет постоянно под напряжением, и из-за этого будет происходить разряд аккумулятора.

И было принято решение, проложить провода питания зеркала заднего вида, под обшивкой потолка. И соединить все с тем же проводом, от заднего фонаря.
Что бы проложить кабель питания, нужно будет снять, два плафона подсветки салона.

Собираем все обшивки и запчасти на место, установка закончена.
После не большого самостоятельного тюнинга автомобиля, можно пользоваться камерой заднего вида.

[ico type=»icon-hand-right»] Камеру заднего вида на Форд Фокус 3 (хорошую) можно купить ТУТ

[ico type=»icon-hand-right»]Камеру заднего вида на Форд Фокус 3 можно выбрать, заказать ТУТ

[ico type=»icon-hand-right»]Накладку на зеркало заднего вида с монитором 5 дюймов можно заказать, купить ТУТ

[ico type=»icon-hand-right»]Модули беспроводного соединения камер заднего вида, можно заказать, купить ТУТ

Содержащиеся на сайте, сведения о ценах, носят исключительно информационный характер. Указанные цены могут отличаться от действительных цен уполномоченных официальных дилеров и других автосалонах, разных городов и регионов Москва СПБ, Астрахань, Барнаул, Волгоград, Воронеж, Екатеринбург, Ижевск, Иркутск, Казань, Калининград, Краснодар, Красноярск, Набережные Челны, Нижний Новгород, Новосибирск, Омск, Оренбург, Пермь, Ростов-на-Дону, Самара, Саратов, Ставрополь, Тольятти, Тула, Тюмень, Ульяновск, Уфа, Челябинск, Ярославль и т.д.

Камеры заднего вида для Ford Focus II в Балашихе

CMOS ECO LED штатная камера заднего вида AVIS Electroni.

Автомобильные телевизоры и мониторы OEM Зеркало + камер.

Камера заднего вида SWAT VDC-002

CMOS штатная камера заднего вида Farcar для Ford Focus.

CCD штатная камера заднего вида с динамической разметко.

Цветная камера заднего вида Pleervox PLV-CAM-F01 для Fo.

CCD штатная камера заднего вида с динамической разметко.

Камера заднего вида AVIS AVS315CPR для FORD FOCUS II SE.

Камера заднего вида AVEL AVS112CPR/016

Цветная камера заднего вида Pleervox PLV-CAM-F08-2 для.

Штатная камера заднего вида BlackMix Ford Focus

Камера заднего вида SHO-ME CA-2024

Камера заднего вида Silverstone F1 Interpower IP-920 (ч.

Штатная камера заднего вида Avis AVS327CPR (#014) для F.

Камера заднего вида SILVERSTONE F1 Interpower IP-820 HD.

Камера заднего вида cam-016 для Ford Focus 2 (2004-2011.

Pleervox PLV-IPAS-F02 Цветная штатная камера заднего ви.

CCD штатная камера заднего вида с динамической разметко.

CCD штатная камера заднего вида с динамической разметко.

CMOS ИК штатная камера заднего вида для Volvo S40 II (2.

CMOS ИК штатная камера заднего вида AVIS Electronics AV.

Штатные камеры AVIS Electronics AVS326CPR (#014) для Fo.

Монитор 4.3 дюйма + камера заднего вида для Ford Focus.

Pleervox PLV-CAM-F Цветная камера заднего вида для авто.

Pleervox PLV-CAM-F02 Цветная камера заднего вида для ав.

Камера заднего вида Intro VDC-012 Ford Focus 05+(Sedan/.

Штатная видеокамера парковки Redpower FOD061P Premium д.

Камера заднего вида AVEL AVS327CPR/016

CMOS штатная камера заднего вида Farcar для Ford Focus.

Защита камеры заднего вида — FORD KUGA II 2013-2017г.в.

Premium Accessories PA-F02 Night Vision (ночная съёмка).

Монитор 4.3 дюйма + камера заднего вида для Ford Focus.

CMOS ИК штатная камера заднего вида AVIS Electronics AV.

Камера заднего вида SWAT VDC-002

Камера заднего вида CCD HD AVS327CPR для Ford Mondeo 20.

Монитор 4.3 дюйма + камера заднего вида для Ford Focus.

Автомобильная камера заднего вида Sho-Me CA-9J185D1

Daystar DS-9548C Штатная камера заднего вида для автомо.

Камера заднего вида SHO-ME CA-9030D

Штатная камера заднего вида Avis AVS327CPR (#016) для F.

Источники:

http://autotuning.expert/parktronik/kamera-zadnego-vida-ford-focus-2.html
http://pro-ford.com/articles/ustanovka-kamery-zadnego-vida-na-ford-fokus-3-i-ford-kuga-2/
http://www.focus-club.ru/forum/viewtopic.php?t=21076
http://putinizm. ru/ustanovka-kamery-zadnego-vida-na-ford-focus-2
http://remont-avto.info/ustanovka-kamery-zadnego-vida-na-ford-focus-3-ford-fokus-3-svoimi-rukami/
http://balashiha.yavitrina.ru/kamery-zadnego-vida-dlya-ford-focus-ii

Как установить камеру заднего вида на внедорожник/хэтчбек — BlackboxMyCar

перейти к содержанию

Многие клиенты спрашивают об установке 2-канальных видеорегистраторов на автомобили с задней дверью багажника/хэтчбеком. Хотя есть дополнительные шаги, это определенно возможно. Специализированный 2-канальный видеорегистратор обеспечивает защиту спереди и сзади в более простом форм-факторе, чем две отдельные 1-канальные системы, и записывает отснятый материал на одну карту MicroSD.

Процесс установки значительно сложнее, чем в обычных автомобилях без этой конструкции, потому что заднее стекло, на котором установлена ​​камера, фактически поднимается и опускается, а не остается в фиксированном положении на большинстве седанов и купе. Некоторых клиентов вполне устраивает, что провод болтается между обшивкой потолка и задней дверью, но для тех, кто хочет максимально аккуратной установки, лучше всего пройти через шланги между шасси и задней дверью. Если на задней двери есть какие-либо накладки, лучше их снять, чтобы спрятать под них кабель задней камеры. Смотрите наше видео по установке Lexus NX для контекста.

Для получения более подробной информации о том, как установить видеорегистратор, ознакомьтесь с нашим Руководством по подключению видеорегистратора.

Узнайте, как установить двухканальный видеорегистратор на внедорожник/хэтчбек. Не стесняйтесь обращаться к нашим экспертам по продуктам, если у вас есть другие вопросы/комментарии.

Сокрытие проводов

Как правило, к задней двери подключаются 1 или 2 шланга, и лучше всего сжать их, чтобы проверить, у какого из них больше места для маневра, прежде чем пытаться протянуть провод. На некоторых автомобилях у трубки будет достаточно «пространства для маневра», чтобы протянуть провод вручную без каких-либо специальных инструментов или методов. На других транспортных средствах форма трубки/шланга и более плотное прилегание затрудняют протягивание этого провода вручную.

В этих случаях наши монтажники берут тонкий кусок проволоки (должен быть достаточно жестким, чтобы сохранять свою форму) и сначала продевают его через шланг. Более тонкая проволока должна проходить через шланг довольно легко, но также дает вам рычаг, необходимый для протягивания соединительного кабеля. Некоторые клиенты также использовали вешалки и длинные стяжки, чтобы протянуть провод видеорегистратора. После того, как провод будет продет через него, наш установщик возьмет немного изоленты и прикрепит соединительный кабель камеры к проводу. Лента должна полностью покрывать наконечник/штекер провода, чтобы защитить контакты кабеля от повреждений. Также рекомендуется нанести немного смазки на заклеенную часть, чтобы она легче скользила по шлангу. Мыло для рук также можно использовать как смазку, но следите за тем, чтобы смазка не попала на внутреннюю отделку/ковер, так как ее может быть трудно удалить. Выполнив эти шаги, вы сможете просто протянуть провод!

Ищите 1 или 2 шланга, которые соединяются с задней поднимающейся дверью

Фотографии установки

Наш установщик протягивает провод на BMW X5 (F15) 2015 года

Протягивает провод камеры заднего вида на Mercedes GLA ваша отделка обратно, спрятав за ней провод. СНОВА, будьте осторожны с пластиковыми нажимными зажимами и убедитесь, что они выровнены на 100%, они легко ломаются, но их можно заменить, если вы их испортите. Снова закрепите резиновую трубку, дважды проверьте уплотнение. Предполагается, что он является ВОДОНЕПРОНИЦАЕМЫМ, так как он подвергается воздействию элементов, поэтому убедитесь, что он снова подключен, как и был.

Советы и подсказки

  • Для некоторых камер, таких как видеорегистраторы BlackVue , имеются специальные передний и задний концы разъема. На BlackVue задняя заглушка представляет собой прямой наконечник, а передняя имеет прямоугольный наконечник, прямой наконечник легче протягивать через эти шланги.
  • Если в вашем автомобиле есть два шланга/втулки между шасси и люком, сожмите их, чтобы увидеть, у какого из них больше места для маневра. В идеале используйте ту сторону, на которой больше всего места, так как у вас будет наименьший риск повредить что-либо, и это также должно быть проще.
  • При установке камеры заднего вида убедитесь, что она находится в положении, при котором задний стеклоочиститель очищается. Если возможно, попробуйте наклеить ленту на стекло, а не на линию антиобледенителя. По нашему опыту, пока лента нагревается при ее удалении, она не повредит линии антиобледенителя.
  • Если окно заднего люка открывается независимо, например, на Toyota Highlander или Chevrolet Suburban, убедитесь, что камера установлена ​​так, чтобы она не двигалась, или оставьте достаточный провис, чтобы камера могла двигаться вверх и вниз
  • Не забудьте установить камеру ПОСЛЕ тонировки стекол, иначе вам потребуется переустановить заднюю камеру и использовать новый кусок ленты

Ознакомьтесь с нашими руководствами по электронному обучению

Видеорегистратор Руководство покупателя

Новичок в видеорегистраторах? Ознакомьтесь с нашим руководством для покупателей видеорегистраторов, чтобы начать свое путешествие.

Наше руководство покупателя

Аксессуары для видеорегистратора

Получите больше от своего видеорегистратора! Найдите аксессуар, чтобы получить больше от него.

Наши аксессуары

Наши лучшие видеорегистраторы

Принимайте правильные решения о покупке с помощью подходящего видеорегистратора.

Лучшие видеорегистраторы

Руководства по установке

Мы покажем вам, как самостоятельно установить видеорегистратор и аксессуары.

Руководства по установке

Есть еще вопросы?

Не беспокойтесь, наши штатные эксперты всегда готовы помочь. Мы потратили годы на подбор полезного контента и видеоруководств, помогая клиентам с видеорегистраторами, но мы понимаем, что всегда можем добиться большего. Свяжитесь с нами, используя форму ниже, и мы свяжемся с вами, как только сможем. Нам нравится то, что мы делаем, потому что мы здесь, чтобы помочь вам принять наиболее обоснованное решение о покупке.

Руководство по установке резервной камеры

| The Drive

The Drive и его партнеры могут получать комиссию, если вы покупаете продукт по одной из наших ссылок. Подробнее.

Итак, вы хотите установить камеру заднего вида на свой надежный, но устаревший автомобиль. Отличная идея! Эти полезные инструменты оказали такое влияние на автомобильную промышленность, что теперь они считаются необходимыми функциями безопасности. Но поездки в автосалон — не единственный способ получить камеры заднего вида.

Камеры заднего вида теперь легко доступны в качестве запасных частей, которые любой может установить на старые автомобили. На новых автомобилях камера заднего вида полностью интегрирована в электронику, поэтому компоненты системы скрыты. Это также является целью при установке пользовательской установки послепродажного обслуживания.

С небольшими изменениями в задней части автомобиля и парой проводных соединений вам больше не придется вытягивать шею назад, чтобы проверить, тренирует ли маленький Тимми пончики Big Wheel в конце подъездной дорожки. Команда специалистов Drive готова помочь вам в этом процессе.

Готов?

Основы камеры резервного копирования

Оценки необходимого времени: Один час

Уровень мастерства: Новичок

Система транспортных средств: Электрика

2020 Обраточная камера Обраточная оперативная камера, RAM

What A A Backup Camera?

Резервная камера, встроенная производителем в системы автомобиля, отображает небольшое изображение в режиме реального времени из-за автомобиля, когда автомобиль включен задним ходом. Это дает водителю более четкое представление о том, что находится позади него или нее, и помогает гарантировать, что Fido не получит глубокий массаж тканей от ваших шин.

Вот список типов камер, а также типов широко используемых дисплеев.

Типы камер

  • На кронштейне : Камера прикреплена к кронштейну, но отделена от него, который можно установить на поверхности автомобиля.
  • Устанавливается заподлицо : Камера, максимально сливающаяся с поверхностью автомобиля.
  • Рамка номерного знака : Камера встроена в рамку номерного знака.
  • Полоса номерного знака : Камера находится в центре полосы, которая тянется поперек и прикрепляется к верхней части номерного знака.
  • OEM-специфический : Если у вас более новый подержанный автомобиль, он может быть совместим с определенной деталью, например ручкой защелки, в которую встроена камера для чистого заводского вида.

Типы дисплеев

  • Интегрированный OEM : Заводской блок, который поставляется с автомобилем и устанавливается на приборной панели или на ней.
  • Вторичный рынок в приборной панели : дополнительная информационно-развлекательная стереосистема с экраном, который устанавливается заподлицо с приборной панелью
  • Вторичный рынок на приборной панели : Автономный монитор, который можно разместить поверх приборной панели.
  • Зеркало заднего вида : В зеркало заднего вида встроен монитор. Иногда экран в половину зеркала, иногда во весь рост. Когда он не используется, он просто выглядит как зеркало.

Проводная и беспроводная : Проводным камерам резервного копирования требуется физическое проводное соединение, чтобы видео с камеры отображалось на дисплее. Однако беспроводные варианты используют метод сигнала и приемника и не требуют провода.

Интерьер Chrysler 200 2016 года, Chrysler

Камера заднего вида, безопасность

Работа с автомобилем может быть грязной, особенно если вы работаете с поверхностями, которые вы никогда раньше не удосужились очистить. Это также может быть опасно, так как электричество, движущееся со скоростью, скажем так, электричества, может остановить ваше метрономическое сердцебиение. Итак, вот что вам нужно, чтобы ваши джинсы, рубашка и кожа оставались безупречными, а ваши кости полностью неповрежденными.

Организация инструментов и снаряжения таким образом, чтобы все было легко досягаемо, сэкономит драгоценные минуты, ожидая, пока ваш ловкий ребенок или четвероногий помощник принесет вам наждачную бумагу или паяльную лампу. (Вам не понадобится паяльная лампа для этой работы. Пожалуйста, не заставляйте ребенка давать вам паяльную лампу — Ред.)

Вам также понадобится ровное рабочее пространство, например, пол в гараже, подъезд или улица стоянка. Проверьте свои местные законы, чтобы убедиться, что вы не нарушаете какие-либо правила при использовании улицы, потому что мы не собираемся оплачивать ваши штрафы.

Все, что вам нужно для установки камеры заднего вида

Мы не экстрасенсы и не копаемся в вашем ящике с инструментами или в гараже, поэтому вот что вам нужно для выполнения работы.

Список инструментов

  • Флэтхедская отвертка
  • Phillips отвертка
  • Инструменты для удаления панели
  • .
  • Изолента
  • Стяжки
  • Друг

Список деталей

  • Камера заднего вида
  • Пучок проводов
  • Монитор или информационно-развлекательная система (при необходимости)
  • Резиновая втулка
Posi-Taps, Основной светодиод

Как установить камеру заднего вида

Давайте сделаем это!

Добавление камеры

  1. Убедитесь, что автомобиль выключен.
  2. Безопасно отсоедините клеммы аккумуляторной батареи автомобиля.
  3. При необходимости снимите номерной знак.
  4. Установите камеру в желаемое положение на транспортном средстве.
  5. Маркером отметьте место соприкосновения шнура камеры с автомобилем.
  6. В зависимости от типа автомобиля и места расположения камеры вам, вероятно, потребуется снять внутреннюю панель с внутренней части двери, люка или задней двери. На бампере это может и не понадобиться.
  7. Убедитесь, что нет проводов, тросов или деталей отделки, которые можно повредить при сверлении отверстия снаружи автомобиля.
  8. Определите, какой размер сверла просверливает достаточно большое отверстие, чтобы вместить провод камеры и резиновую втулку. Простого визуального осмотра обычно достаточно.
  9. Используя выбранное сверло, просверлите отверстие в том месте, где вы сделали отметку.
  10. Установите в отверстие резиновую втулку, чтобы скрыть шероховатые края металла и защитить провод.
  11. Проложите проводку камеры через отверстие.
  12. Прикрепите камеру к автомобилю либо с помощью прилагаемого оборудования, либо с помощью оборудования, приобретенного вами отдельно.

Начало установки проводки

  1. Подсоедините прилагаемый жгут проводов к проводу камеры. Он разделится на провод видео, провод питания и, возможно, провод обратного сигнала.
  2. Для более аккуратного вида найдите кабельный жгут существующего производителя и попытайтесь соединить и проложить проводку рядом с ним.
  3. Определите источник питания для камеры, вероятно, либо фонарь заднего хода, либо фонарь освещения номерного знака.
  4. С помощью мультиметра определите положительный и отрицательный провода от источника света.
  5. Соедините положительный провод камеры с положительным световым проводом, а отрицательный провод камеры с отрицательным. Это можно сделать с помощью сращивания или соединителя Posi-Tap.

Сращивание проводов

  1. Если Posi-Taps недоступны, вам потребуется соединить провода вместе. Для простоты мы рекомендуем армейское соединение, так как оно не требует пайки.
  2. Используя инструмент для зачистки проводов, возьмитесь за провод положительного света и снимите часть пластикового покрытия, чтобы открыть медь.
  3. Разделите открытую часть меди на две части.
  4. Пропустите положительный провод камеры через отверстие между медными проводами.
  5. Оберните и скрутите положительный провод камеры вокруг светового провода, чтобы обеспечить прочное соединение.
  6. Оберните соединение термоусадочной пленкой и/или заклейте лентой для безопасности и защиты.
  7. Повторите для отрицательного провода.
Оборудование для резервной камеры Alpine HCE-C1100, Alpine через Amazon

Провод сигнала заднего хода

Чтобы дисплей отображал видеопоток, ему необходим сигнал, предупреждающий систему о том, что автомобиль движется задним ходом. В некоторых случаях информационно-развлекательная система будет иметь автоматическое определение сигнала, определяющее наличие входящего видеосигнала. Если это так, пропустите этот шаг.

  1. Вместе с другом определите источник сигнала — это любой провод, на который подается положительное напряжение 12 вольт, — когда автомобиль движется задним ходом. Люди часто используют проводку для фонарей заднего хода, но некоторые жгуты проводов для стереосистем имеют встроенное соединение.
  2. Вставьте разъем в источник сигнала (повторите шаги, описанные выше).
  3. Соедините сигнальный провод с видеопроводом и подготовьтесь к прокладке.

Прокладка проводки

  1. В зависимости от типа автомобиля определите, хотите ли вы проложить провод под полом автомобиля или через его потолок.
  2. Снимите или частично отсоедините все элементы отделки, ковровое покрытие, обшивку потолка или дверную резину, необходимые для незаметной прокладки провода.
  3. Уберите два провода из поля зрения и протяните их к передней части автомобиля.
  4. Прикрепите снятые детали отделки.

Подключение дисплея

После того, как монитор установлен, будь то на приборной панели, сверху или в зеркале заднего вида, пришло время подключить его к питанию, видео и сигнальному проводу.

В некоторых случаях шнур питания монитора можно подключить прямо к блоку предохранителей с помощью наращенного адаптера.

  1. С помощью мультиметра определите подходящее место и подключите кабель питания.
  2. Убедитесь, что предохранитель выключается при выключении зажигания, иначе соединение может разрядить аккумулятор.

В других случаях проводку питания можно подключить к существующему стереофоническому блоку.

  1. Снимите декоративную накладку, чтобы добраться до проводки стереосистемы.
  2. Найдите силовые кабели для стереосистемы.
  3. Подключите плюс к плюсу и минус к минусу.
  4. Подсоедините провод сигнала заднего хода к проводу триггера заднего хода.
  5. Подключите видеопровод.
  6. Прикрепите снятые детали отделки.

Завершение

  1. Надежно подсоедините клеммы аккумулятора.
  2. Завести машину.
  3. Включите передачу заднего хода, чтобы увидеть, включается или включается ли монитор и отображается ли видеопоток сзади.
  4. Если работает, выключите машину. Если это не так, вернитесь к шагам и проверьте свою работу.
  5. Соберите все лишние провода с помощью изоленты, стяжек и липучек.
  6. При необходимости переустановите головное стереоустройство.
  7. Установите на место все снятые внутренние детали, панели или покрытия.

Поздравляем, ваш автомобиль стал безопаснее и современнее.

Nissan Rogue 2020 года, Nissan

Pro Советы по установке камеры заднего вида

Вот The Drive 9Советы 0037 по установке камеры заднего вида.

  • Тянуть запутавшийся провод по всему автомобилю может быть неприятно, поэтому лучше подготовить инструменты, которые облегчат этот процесс. Используйте механизм подачи проволоки или съемник, чтобы протянуть эти провода через труднодоступные места.

Как часто вам нужно устанавливать камеру заднего вида?

  • Мы хотели бы сказать, что это будет одноразовая установка, но только дураки думают, что электроника вечна. Даже если она проработает 10 лет, в будущем вы захотите перейти на более качественную камеру с более четким изображением.

Лайфхаки

Так как у вас может не быть доступа к нужным инструментам или у вас нет друга, от которого можно было бы избавиться, мы также составили список наших лучших лайфхаков, чтобы сделать вашу жизнь проще и меньше опустошать ваш карман.

Рекомендуемые товары

Есть вопрос? Есть профессиональный совет? Отправьте нам сообщение: guidesandgear@thedrive. com

Руководство для начинающих по установке резервной камеры

Хотите установить свою первую резервную камеру? Вы попали в нужное место.

Это руководство проведет вас через этапы покупки, планирования и подготовки вашего автомобиля и, наконец, самой установки.

Обратите внимание: эта статья представляет собой общий обзор и введение в процесс установки камеры заднего вида. Хотя мы прилагаем конкретные пошаговые инструкции к нашим продуктам, обязательно следуйте инструкциям для вашей конкретной модели резервной камеры .

Процесс прост, если вы немного сговорчивы, прочитайте это руководство и подготовьтесь. Если вы чувствуете себя некомфортно в этом процессе, большинство людей все же могут сэкономить деньги, купив комплект и поручить его установку кому-то более склонному к механике, вместо того, чтобы нести его в дилерский центр.

Содержание:

  1. Одноминутное объяснение того, как работает установка резервной камеры
  2. Стоимость установки резервной камеры
  3. План успешной установки камеры заднего вида
  4. Примеры электрических схем
  5. Соберите инструменты и оборудование для установки камеры
  6. Образцы установок
  7. Время тестирования



1) Одноминутное объяснение того, как работает установка камеры заднего вида

Каждая установка камеры заднего вида выполняется примерно одинаково:

1) Сначала  решите, какой тип камеры заднего вида вы хотите . Есть много типов резервных камер, которые вы можете выбрать в зависимости от ваших  варианты крепления камеры заднего вида  и система питания камеры заднего вида требует . Вы можете выбирать между моделями с Wi-Fi или моделями с проводным подключением (более надежными), которые подключаются к вспомогательному экрану. (Мы рассмотрим плюсы и минусы проводных и беспроводных систем.

У нас также есть широкий выбор высококачественных запасных камер OEM, которые обеспечат те же возможности, что и ваша текущая камера. и встроенное оборудование для обеспечения безопасности , из которого вы можете выбирать, пока вы там. Варианты с более широким набором функций, конечно, обойдутся вам дороже, но могут сэкономить вам тысячи при страховании.  Что еще более важно  они помогут обезопасить вас и вашу семью .

2) Затем закажите предпочитаемую камеру заднего вида, прочтите инструкции и подготовьте рабочее место. Для OEM, таких как замена резервной камеры, вы должны быть уверены, что у вас есть правильная модель.

  1. Вообще говоря, независимо от того, какую систему камер вы выберете, вам придется сделать следующее:
    1. В зависимости от выбранного формата для просмотра видео вам потребуется:
      1. Установите выбранный монитор на приборную панель или в другое место в кабине.
      2. Удалите текущее зеркало заднего вида и установите новое выбранное вами устройство.
      3. Снимите панели, необходимые для доступа к головному устройству вашего автомобиля, чтобы вы могли правильно подключить камеру или установить модуль интерфейса Wi-Fi.
    2. Затем вам нужно проложить кабели питания, триггерного провода или видеопотока (в зависимости от вашей конфигурации и монитора) к задней части автомобиля.
    3. После этого вы должны смонтировать и установить резервную камеру в выбранном вами месте.
    4. После этого вам нужно выбрать идеальный способ питания вашей камеры: либо подключиться к источнику питания заднего фонаря (наиболее распространенный, но обеспечивает наименьшую устойчивость к атмосферным воздействиям), либо подключиться к источнику питания в кабине.

3) Оттуда вы сможете проверить и убедиться, что все работает, как задумано. В большинстве случаев вам нужно убедиться, что система полностью установлена  до  тестирование вашей установки.



2) Затраты на установку резервной камеры

Если ваша камера исчерпала себя, вы, вероятно, спросите себя: сколько стоит установка резервной камеры? Сколько будет стоить замена камеры заднего вида?

Хорошей новостью является то, что при такой установке любой умелый человек, скорее всего, уже имеет под рукой большую часть необходимых инструментов, а в наших наборах есть полезные дополнения, такие как стяжки и инструменты для снятия деталей.

Стоимость установки камеры заднего вида часто полностью зависит от Вас! Стоимость самих устройств может варьироваться от:

  • <100 долларов США за базовую камеру заднего вида .  Всегда есть более дешевые варианты, но они обычно имеют более слабые кабели и меньшую устойчивость к атмосферным воздействиям, чем наши продукты.
  • 100–200 долларов США за универсальную резервную камеру в стиле номерного знака или резервную камеру смартфона с поддержкой Wi-Fi.  Это стандартные рабочие камеры резервного копирования, которые выполнят свою работу.
  • В зависимости от ваших желаемых наворотов у нас также есть большой выбор высокого качества:
    • камеры Форда ОЭМ подходящие резервные
    • GM OEM подходят для резервных камер
    • камеры Тойота ОЭМ подходящие резервные
    • Камеры заднего вида Dodge & Chrysler RAM OEM Fit
    • Универсальные камеры заднего вида
    • Камеры заднего вида
    • Сельскохозяйственные камеры

Что касается времени, вам следует выделить от 1 до 4 часов на установку резервной камеры. Ваш опыт и сложность выбранной вами системы действительно определяют, сколько времени это займет. Очевидно, вы не хотите торопиться.

Давайте начнем, чтобы вы могли увидеть, как спланировать установку.



3) План успешной установки камеры заднего вида

Послушайте, это будет не так просто, как сделать резервную копию фотопленки. Вам нужно будет подумать о том, как вы будете прокладывать эти кабели через свой автомобиль, и запачкать руки.

Но хороший план поможет вам в этом.

Во-первых, вам нужно решить, куда вы собираетесь смотреть, чтобы увидеть эту резервную камеру.

Установка дисплея на приборной панели или радиоконсоли — это совсем другой вопрос, один из которых мы рассмотрим в следующем руководстве.

Для целей этого примера предположим, что вы приобрели комплект зеркал заднего вида или зеркало, которое вы можете установить поверх приборной панели или на лобовое стекло. У обоих есть свои преимущества и недостатки, поэтому мы не будем отстаивать ни то, ни другое. Тем не менее, мы рекомендуем, если вы купили комплект, использовать монитор, который идет в комплекте, так как это значительно упростит задачу.

Далее вы должны спросить: Достаточно ли длины прилагаемых кабелей для моей машины? Лучше иметь слишком много, чем слишком мало, потому что вы всегда можете обрезать его или закрепить дополнительный провод. Со слишком маленьким проводом вам может не повезти прямо посреди проекта. Сделайте грубый замер от того места, где вы собираетесь разместить камеру, до области багажника/номерного знака. Это будет примерно соответствовать тому, что вам нужно, и убедитесь, что у вас есть несколько дополнительных футов на всякий случай. Все это говорит о том, что выбранный вами комплект действительно подходит для вашего автомобиля, грузовика или внедорожника. Несмотря на то, что мы включаем в наши комплекты множество высококачественных проводов, вы, как правило, можете определить низкокачественный комплект резервной камеры по тому, сколько усилий было уделено качеству соединительных проводов.

Прежде чем начать, вам нужно прочитать и перечитать инструкции. Установка камеры должна быть безболезненной, если вы знаете, что делаете, и ознакомились с процессом.

Итак, вы должны быть готовы начать установку. Далее мы перейдем к тому, как установить камеру заднего вида.



4) Примеры схем подключения

Ниже приведен пример того, как большинство  камер заднего вида выглядят при использовании мониторов:

Ниже приведен пример того, как Наиболее Установки камеры резервного копирования выглядят при использовании мониторов зеркала заднего вида:

Ниже приведены пример . Большинство Обработка камера. с использованием OEM-компонентов.







5) Сбор инструментов и оборудования для установки камеры Резиновая втулка подходящего размера (резиновый цилиндр, который защитит кабели от повреждения острым металлическим краем отверстия, которое вы собираетесь просверлить) и стяжки могут обеспечить безопасность.

Ваша резервная камера, скорее всего, будет поставляться с необходимыми кабелями (обычно RCA-кабели для камеры и монитора с разъемами для видео, кабели питания, провода заземления и, возможно, триггерный провод). Если нет, вам, вероятно, придется их купить, и большинство из них можно найти в хозяйственном или аудио/видео магазине. Наконец, полезно иметь под рукой обжимной инструмент или инструмент для зачистки проводов.

Комплект автомобиля и камеры Ever будет немного отличаться, но в целом вы должны быть защищены, если у вас есть следующие инструменты под рукой:

  • Ручная дрель со сверлами для сверления металла (предпочтительнее быстрорежущие сверла с покрытием из оксида титана)
  • Набор звездочек
  • Набор ключей
  • Защитные очки
  • Фонари
  • Стандартный инструмент для зачистки/обжима проводов
  • Набор головок Torx
  • Нож для бритвы
  • Набор головок или гаечных ключей
  • Инструмент для снятия обшивки или небольшой пластиковый шпатель
  • Паяльник и припой (дополнительно)
  • Термоусадочная трубка (дополнительно)

Наконец, если в ваш комплект его не входит, вам необходимо приобрести монитор, но это поможет определить следующий шаг, прежде чем делать это.



6) Примеры установки

Мы приведем здесь общее пошаговое руководство по установке, но вы также можете ознакомиться с некоторыми из наших конкретных руководств по установке ниже.

У нас есть полные руководства по установке для наших продуктов ниже:









Пример установки камеры заднего вида с монитором

Ваша камера заднего вида, скорее всего, будет установлена ​​прямо над номерным знаком или на нем. Мы начнем оттуда. Вот что нужно сделать:

  1. Снимите внутреннюю панель багажника. Скорее всего, это твердый пластик или резина, и вы сможете использовать инструмент, например, отвертку с плоской головкой, чтобы поддеть его. Это ничего не сломает и позволит вам хорошо рассмотреть все необходимые кабели. Большинство вещей можно исправить, если вы ломаете пластик, вы становитесь слишком агрессивным во время установки.
  2. Снимите номерной знак.
  3. Убедившись, что вы не собираетесь перерезать существующие кабели, просверлите отверстие с внешней стороны багажника, которое будет достаточно большим, чтобы пропустить необходимые кабели. Вы добавите свой номерной знак позже, но рекомендуется убедиться, что если вы собираетесь устанавливать камеру поверх номерного знака, вы не будете блокировать свой номерной знак.
  4. Вставьте ранее купленную резиновую втулку. Теперь вы готовы приступить к работе и подключению проводов.

Прокладка и подключение проводов

Здесь мы начинаем выяснять, как подключить камеру заднего вида. Пойдем!

  1. Протяните камеру и кабель питания через отверстие в салоне автомобиля.
  2. Найдите провода фонарей заднего хода вашего автомобиля. Это сложный шаг, и вы должны быть уверены, что делаете свою работу хорошо. Вот как подключить камеру заднего вида к фонарю заднего хода. Обязательно дважды проверьте руководство пользователя, чтобы убедиться, что вы нашли правильный.
  3. Зачистите положительный и отрицательный провода фонарей заднего хода (перед этим убедитесь, что автомобиль выключен). С помощью небольшой отвертки отделите несколько жил зачищенного провода и подключите к ним кабель питания камеры заднего вида. Обычно вы можете сделать это, соединив провода вместе. Убедитесь, что плюс соединен с плюсом, а минус с минусом. Как только вы это сделаете, покройте все изолентой.
  4. Подсоедините кабель RCA к кабелю камеры и проложите его весь от багажника до блока предохранителей в передней части автомобиля. Обычно он находится в нижней левой части рулевого колеса. Вы можете спрятать кабель под потолочными панелями вашего автомобиля, если хотите отклеить их, или, если вас не волнует эстетика, просто прикрепите его к потолку вашего автомобиля.

Установка монитора

  1. Следующий шаг — установка монитора. Это может быть тот, который крепится к зеркалу заднего вида, или тот, который крепится к приборной панели. В любом случае лучше всего следовать инструкциям по установке, прилагаемым к устройству. Если ничего не помогает, это руководство по установке камеры заднего вида может быть очень полезным.
  2. Подсоедините кабель RCA к выходу RCA на мониторе. Вам также может понадобиться подключить триггерный провод к монитору или даже подключить его к тому же источнику, что и резервная камера. (Опять же модели будут различаться.)
  3. Если монитор требует этого, вам, вероятно, потребуется установить предохранитель, который позволит вам подключить оголенную проводку вашего монитора к блоку предохранителей. См. Руководство по ссылке выше для получения хороших инструкций о том, как это сделать.

Установка камеры

  1. Волнуйтесь, потому что мы на финишной прямой. Все, что вам нужно сделать сейчас, это прикрепить саму камеру к задней части вашего номерного знака или багажника, подключить соответствующие провода (RCA и питание), и вы должны быть готовы к работе!





7) Время тестирования

Время пробного прогона. Прежде чем собирать все обратно в автомобиле, запустите несколько различных конфигураций условий вождения, чтобы убедиться, что камера работает правильно.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
