Что такое круиз контроль в автомобиле, для чего он нужен и как им пользоваться

Современный автомобиль оснащается большим количеством вспомогательных систем, которые облегчают процесс управления автомобилем. Причем количество этих систем постоянно увеличивается, но есть и те, которые появились достаточно давно, среди них и круиз-контроль. Но не смотря на это, далеко не все знают, что это за система и для чего она нужна. Все потому, что особой популярности круиз-контроль в европейских странах не сыскал, и далеко не все производители его устанавливают. И все же разберемся, что такое круиз-контроль в автомобиле, для чего он нужен и как им пользоваться.

Для чего нужен круиз контроль в автомобиле

Изображение круиз контроля на приборной панели

Круиз-контроль – вспомогательная система автомобиля, основная задача которой – поддержание заданной скорости движения. Она является полезной при длительных поездках по загородным трассам, в городе же от нее никакой пользы нет.

Если авто выехало на длинный участок трассы, водитель просто устанавливает определенный скоростной режим, и система его поддерживает независимо от дорожных условий (подъем, спуск). При этом водителю нет необходимости жать на педаль акселератора, что позволяет ему более комфортабельно расположиться и расслабить ноги. В итоге, водитель в меньшей степени устает от длительных переездов.

Данная система далеко не новинка, ей уже почти полвека. Изобретена она была в США, и там она более востребована. Устанавливаться круиз-контроль может на автомобили с любыми типами двигателей и трансмиссий (АКПП, механика).

Пассивный круиз контроль

Существует два типа круиз-контроля: пассивный и адаптивный. Пассивный круиз-контроль – простая по конструкции система, которая способна поддерживать только заданный скоростной режим. Состоит она обычно из блока управления, нескольких датчиков и привода дроссельной заслонки.

Работает пассивная система достаточно просто – водитель, при достижении скорости, которую считает оптимальной, включает в работу круиз-контроль. Электронный блок посредством датчиков фиксирует скоростной режим и положение дроссельной заслонки. При изменении условий движения (подъем, спуск), датчики сигнализируют об этом, и блок управления подает сигнал на привод дроссельной заслонки, который и осуществляет необходимые действия с дросселем (открывает, закрывает), чтобы поддерживать заданный скоростной режим.

Читайте также: Что такое климат контроль в автомобиле и чем он отличается от кондиционера.

Адаптивный круиз контроль

Датчики адаптивного круиз контроля

Адаптивный круиз контроль – новое поколение круиз-контроля. Она уже не только поддерживает заданный режим движения, но еще и учитывает дорожную ситуацию. Для этого в систему включают дополнительные датчики, радары, камеры.

Благодаря такой системе существует возможность «привязать» свое авто к идущему впереди. Такой круиз-контроль «следит» за впереди идущем автомобилем, и полностью подстраивается под ее скоростной режим, удерживая при этом безопасную дистанцию между авто.

Вот для этого в конструкцию и включены дополнительные датчики, камера и радар. Они позволяют привязаться к другому авто и поддерживать его скорость движения. Если «ведущий» автомобиль изменит скорость, датчики «уловят» это и передадут сигнал на ЭБУ круиз-контроля, а тот в свою очередь задействует привод, чтобы установить необходимый режим.

Некоторые виды адаптивной системы могу также брать в расчет и дорожную разметку, то есть, круиз-контроль будет следить за тем, чтобы автомобиль не покинул выбранную полосу движения.

Отметим, что круиз-контроль не является системой, которая работает в автоматическом режиме. Чтобы его задействовать, водителю необходимо его включить.

Видео о круиз контроле

Читайте также: Что такое ЭБУ в автомобиле и какие функции он выполняет.

Как пользоваться круиз контролем

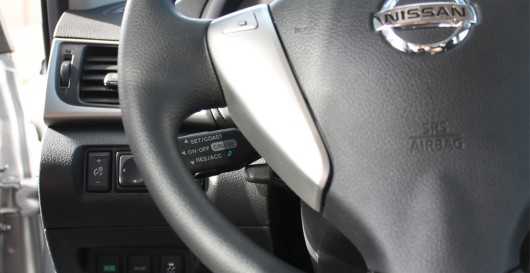

Блок кнопок для управления круиз контролем

Для удобства работы с системой, блок ее управления располагается на рулевом управлении. При этом, с его помощью можно не только включать и выключать систему, но еще и изменять условия ее работы.

Блок управления круиз-контролем обычно состоит из нескольких клавиш:

• «ON/OFF» — клавиша включения и выключения системы (может и отсутствовать).
• «SET/ASSEL» — клавиша установки скоростного режима. При разовом нажатии, система начинает поддерживать скорость, с которой авто двигалось на момент нажатия. Повторное нажатие увеличивает скорость на определенное значение, к примеру, на 1 или 2 км/ч.
• «COAST» — клавиша уменьшения скоростного режима. При нажатии скоростной режим уменьшается на определенное значение.
• «RESUME» — возврат к раннее заданному скоростному режиму.

Дополнительно, для управления работой круиз контроля используется и педаль тормоза, а также педаль сцепления – у автомобиля с механическая КПП. Любое, даже незначительное нажатие на эти педали отключает круиз-контроль, то есть авто переходит на ручное управление акселератором и заданный скоростной режим уже не поддерживается.

В системах, у которых отсутствует клавиша «ON/OFF», включение осуществляется нажатием на «SET/ASSEL», а выключение – нажатием на тормозную педаль.

При отключении круиз-контроля, к примеру, при небольшом притормаживании, достаточно нажать на «RESUME», чтобы снова включить, причем он вернется к режиму, который был задан до отключения. Но стоит отметить, что круиз-контроль не способен долго хранить данные по скоростному режиму, поэтому возврат к нему при помощи «RESUME» может быть только при кратковременных отключениях.

В целом, круиз-контроль – достаточно полезная система, но только при длительных поездках. В городе от нее толку будет мало, особенно учитывая, что она обычно не работает на скоростях ниже 40 км/ч.

Похожие статьи

avtonov.com

Новости гаи, дтп, штрафы пдд, ГИБДД, Экзамен ПДД онлайн. Техосмотр

Чем отличается круиз-контроль от адаптивного круиз-контроля?

Что такое круиз-контроль? К сожалению многие владельцы автомобилей знают об этой функции только поверхностно. А что такое адаптивный круиз-контроль? Думаем друзья, что на этот вопрос смогут детально и подробно ответить не так много водителей, не смотря даже на то, что эта технология давно уже появилась в автомобилестроении. Давайте сегодня вместе подробнее узнаем, что же это за такая полезная и при том очень удивительная функция (опция) в современных автомобилях.



И так, уважаемые водители, что же такое круиз-контроль? Круиз-контроль представляет собой  электронную систему, которая автоматически регулирует скорость автомобиля без участия водителя. То есть, система круиз-контроля позволяет водителю при движении на машине убрать ногу с педали газа. Это самое простое объяснение которое в принципе подходит к основному описанию классической системы круиз-контроля. Но в наши дни многие автопроизводители с каждым годом добавляют в автомобили все более продвинутые новейшие системы круиз-контроля, которые делают сам процесс управления автомобилем намного проще и более безопаснее.



Также, многие современные системы круиз-контроля в настоящий момент превратились в промежуточный этап перехода всей автопромышленности к полной автономности современного автомобиля, которые в будущем со слов специалистов будут способны полностью обходится без водителя.



Смотрите также: Самые популярные опции в автомобилях в 2016 году



Когда этот круиз-контроль был пререгативой только автомобилей высокого люксового класса. Каких-то 20 лет назад невозможно было узнать, что такое круиз-контроль, это мог узнать только владелец дорогостоящего роскошного автомобиля. Сегодня же, когда себестоимость этой технологии существенно и порядком подешевела, автопроизводители начали оснащать круиз-контролем автомобили даже эконом-класса.



Сегодня мы может получить для себя такой круиз-контроль даже в самых дешевых и не престижных малолитражных микроавтомобилях. Еще каких-то 10 лет назад это для многих казалось фантастикой.



А что такое адаптивный круиз-контроль (АСС)?



Главным отличием классического круиз-контроля от современных систем автоматического поддержания заданной скорости движения машины является, электронная система АСС, которая впринципе сама по себе и означает адаптивный круиз-контроль. Эти системы позволяют автомобилю самостоятельно без участия водителя поддерживать на дороге не только определенную скорость движения машины, но и поддерживать ее в соответствии с дорожным движением работая автоматически, т.е. снижать скорость в случае возникновения опасности столкновения машины с другими автотранспортными средствами.



Также, в определенных дорогих автомобилях эти технологии адаптивного круиз-контроля продвинулись еще дальше. Например, некоторые автопроизводители оснащают свою продукцию полуавтоматическим автопилотом, который включается при активировании опции адаптивного круиз-контроля. В итоге получаем следующее, автомобиль не только автоматически поддерживает скорость движения и следит за дистанцией между другими автотранспортными средствами на дороге, но и еще автономно по сути управляет самим автомобилем (например, плавно поворачивает или поддерживает курс автомобиля в полосе).



История круиз-контроля.

История системы круиз-контроля уходит корнями далеко в 17 – 18 века, когда инженеры изобрели систему контроля скорости для паровых машин. Эти механические системы в последующем как-раз и были адаптированы в первые модели автомобилей (определенные модели) в начале 20-го столетия. Но в реальности обычный для нашего понимания круиз-контроль появился только после 1940-х годов.



Первым автомобилем оснащенным круиз-контролем была модель Imperial 1958 года выпуска, которую выпускало люксовое подразделение компании “Крайслер”. Система называлась “Автопилот” и представляла собой обычное механическое решение. Выглядело это так: -приборная панель была оснащена механическим диском на котором была нанесена шкала скорости. Водитель, собирающийся включить механический круиз-контроль должен был выбрать на круглом циферблате желаемую для него скорость движения и повернуть диск, который был соединен с карданным валом. Так же с поворотом диска выбора скорости одновременно включался и электрический мотор, который автоматически регулировал положение дроссельной заслонки на двигателе, благодаря чему и поддерживалась необходимая скорость движения автомобиля.



Американская компания “American Motors” в 1965 году выпустила бюджетную версию системы круиз-контроля для своих моделей автомобилей. Но затем, во время нефтяного кризиса в 1973 году, интерес к системе круиз-контроля резко пропал. А вот начиная с конца 80-х годов популярность данного круиз-контроля начала стремительно расти вверх. В конечном итоге  большинство современных автомобилей сегодня могут быть оснащены круиз-контролем.



Изначально эта популярность круиз-контроля наблюдалась в США. Это было связана конкретно с тем, что в Америке традиционно и больше всего любят автомобили с автоматической коробкой передач, любят длинные путешествия по всей стране в связи с  огромной сетью скоростных автомагистралей.



Например, тажа популярность круиз-контроля в Европу пришла намного позже, в сравнении с теми-же Соединенными Штатами Америки.

Но тем не менее, в Европе как и в США круиз-контроль появился изначально лишь на люксовых автомобилях, а затем эта система круиз-контроля начала свой путь и начала постепенно распространяться к обычным автомобилям.



Смотрите также: Как содержать Ваш современный автомобиль в чистоте, чтобы он мог “видеть” зимой



А вот первый адаптивный круиз-контроль (ACC) появился только в начале 1990-х годов в Японии. Хотя первое поколение адаптивных систем круиз-контроля всего-навсего только лишь предупреждала водителей об опасности и советовала им (ему) снизить скорость, нажав при этом педаль тормоза при включенном круиз-контроле.



Только спустя несколько лет в автопромышленности начали появляться адаптивные системы круиз-контроля, которые регулировали в автономном режиме не только одну дроссельную заслонку, но еще и тормоза самого автомобиля.



Первый же полноценный круиз-контроль появился на автомобиле Mercedes S-класса в 1999 году, которая носила название- “Дистроник”. Эта система не только контролировала дроссель, но и была способна контролировать тормоза, поддерживая заданную машине дистанцию до впереди идущего автотранспорта.

С тех пор прошло время и автопроизводители начали уже массово использовать адаптивный круиз-контроль (ACC). В конечном итоге эту систему АСС сегодня можно встретить на всех без исключения автомобилях, начиная от мини автомобилей и хэтчбеков, и заканчивая кроссоверами и спортивными автомобилями.

Стоит здесь отметить, в связи с ростом автомобильного трафика на дорогах всего мира этот  адаптивный круиз-контроль стал более полезным (полезной функцией) для многих автомашин, в сравнении со стандартным круизом, так как его адаптивная опция позволяет автомобилю не только поддерживать заданную водителем скорость движения, но автоматически поддерживать безопасную дистанцию до впереди идущих автотранспортных средств.



Как работает круиз-контроль?

Современные системы круиз-контроля интегрированы в электронику автомобиля и часто устанавливаются на автотранспортные средства в сочетании с дополнительными технологиями. Вот например, с системой предупреждения проезда перекрестков и переулков, с системой контроля слепых зон, или с системой экстренного аварийного торможения в случае опасности на дороге.



Со стандартной системой круиз-контроля водителю для поддержания скорости необходимо с помощью переключателя установить нужную ему скорость движения и затем только нажать кнопку либо на рулевом колесе, либо на рычаг на рулевой колонке. В итоге электроника машины просто запомнит установленную скорость и автоматически начинает поддерживать с помощью контроля дроссельной заслонки заданную скорость движения автомобиля.



На некоторых автомобилях вы можете регулировать скорость с помощью кнопки и тогда машина сама автоматически будет изменять свою скорость.



На автомобиле оборудованом адаптивным круиз-контролем (ACC) можно увеличивать или уменьшать заданную скорость во время движения машины, автомобиль сам будет разгоняться или замедляться до установленной скорости.



Также, эта система адаптивного круиз-контроля использует у себя радиолокационные или лазерные датчики, для поддержания заданного расстояния до автотранспорта идущего впереди. Так же с помощью этих же сенсоров данная адаптивная система может как увеличивать, так и уменьшать расстояние до впереди идущих автомобилей по мере такой необходимости.



Смотрите также: Топ 10 технологий автомобилей будущего



Для отключения круиз-контроля надо просто нажать кнопку и вы восстановите ваш контроль над дроссельной заслонкой с помощью педали газа. Стоит сразу отметить главную особенность всех видов круиз-контроля, а именно, при нажатии педали тормоза система поддержания скорости движения автоматически выключается. Это сделано прежде всего для безопасности.



На автомобилях с механической коробкой передач при нажатии педали сцепления круиз-контроль в целях безопасности также деактивируется. Правда подобным образом не все современные машины так себя ведут. Все зависит от марки и модели автомобиля.



Кстате друзья, большинство автомобилей оснащенных такими системами круиз-контроля имеют функцию памяти. Это означает следующее, что выставив определенную скорость поддержания движения машины на дороге, в последующем эта настройка по скорости остается в памяти системы и вам не придется заново устанавливать данную скорость. Это происходит (касается) и в том случае, если круиз-контроль отключился в связи с нажатием педали газа или сцепления.



Так же обращаем ваше внимание на следующее, на более ранних системах круиз-контроля система включается только при скорости не ниже 30 – 50 км/час. Стоит тоже здесь отметить, что некоторые автопроизводители до сих пор упорно поддерживают подобное ограничение по скорости.



Тем не менее, в большинстве современных автомобилях в наши дни данный круиз-контроль можно включить при движении автомобиля даже и на минимальной его скорости. Это сделано прежде всего для того, чтобы современный адаптивный круиз-контроль мог работать (взаимодействовать) вместе с системой старт/стоп, которая автоматически отключает двигатель при остановках автомашины.



Типы систем круиз-контроля.

Существует четыре типа круиз-контроля, а именно, начиная от самой простой системы, которая может поддерживать только установленную скорость движения и заканчивая более сложной системой, которая умеет автоматически менять полосу движения машины. Давайте рассмотрим преимущества и недостатки этих типов систем круиз-контроля.



Ограничитель скорости.

Что это такое? Эта система в автомобиле выполняет роль обычного ограничителя максимальной скорости. Например, в некоторых странах на многих коммерческих автомобилях установлено ограничение скорости в 110 км/час. Машина, при достижении ограниченной максимальной скорости просто перестает разгоняться. Как правило такая система не предупреждает водителя о достижении ограниченной скорости. Подобное ограничение может устанавливать как сам водитель, так и владелец этого автотранспортного средства, который к примеру ведет бизнес в сфере коммерческих перевозок и не желает, чтобы его водители превышали установленную определенную скорость движения на дороге.



Смотрите также: Каталог значков на приборной панели автомобиля



В каких марках авто встречается: на Citroen, Ford, Nissan, Peugeot, Renault. Также данная система ограничения скорости может быть установлена и на любой подержанный коммерческий автотранспорт.



Преимущества: Помогает вам (водителю) придерживаться ограничения скорости, позволяет экономить топливо и не нарушать ПДД.

Недостатки: Водитель должен продолжать использовать дроссель для поддержания скорости (держать ногу на педали газа).



Круиз-контроль.



Что это такое? Стандартный круиз-контроль является довольно распространенной системой во многих современных новых автомобилях, включая в себя ту же самую систему (обычно при активировании круиз-контроля на приборной панели появляется шкала выбора необходимой скорости и соответствующий значок системы), где водитель, сначала выбирает скорость движения машины а потом фиксирует ее, ну а далее машина начинает поддерживать заданную ей скорость без участия водителя. То есть, можно смело убирать ногу с педали газа и машина будет продолжать двигаться на заданной скорости. Но обычный круиз-контроль не может поддерживать безопасную дистанцию до других автотранспортных средств, поэтому, водитель самостоятельно должен нажимать педаль тормоза, чтобы избежать столкновения.



В каких марках авто встречается: Большинство новых автомобилей в наши дни оснащаются функцией круиз-контроля.



Преимущества: Помогает снять напряжение и усталость водителя при длительных поездках. Экономия топлива.

Недостатки: Водитель должен контролировать дистанцию на дороге и в случае необходимости снижать скорость автомобиля. Также, этот обычный круиз-контроль можно использовать в основном только на скоростных шоссе или автобанах с плотным потоком машин.



Адаптивный круиз-контроль.



Что это такое? Эта система, работающая с помощью радаров или лазера, она может не только поддерживать заданную водителем скорость движения, но и автоматически контролировать дистанцию до впереди идущих автомобилей и при необходимости снижать скорость, чтобы избежать сближения с другими автотранспортными средствами.

Водитель при включенном адаптивном круиз-контроле может в любой момент сам самостоятельно использовать педаль тормоза.



В каких марках встречается: BMW, Fiat, Ford, JLR, Lexus, Mercedes, на моделях VW Group, а также на ряде других автопроизводителей машин.



Преимущества: Система регулирует скорость движения машины в зависимости от трафика на дороге и самостоятельно принимает решение о безопасной дистанции, автоматически нажимая и не только при необходимости на педаль тормоза, что способствует существенной экономии топлива.

Недостатки: К нашему сожалению датчики адаптивного круиз-контроля пока не совершенны и могут быть просто “ослеплены” (не видеть препятствия на дороге) в плохую погоду. Также, сама электроника может срабатывать не достаточно эффективно. Например, автомобиль может с запозданием реагировать на внезапное замедление движения на дороге. Поэтому, при включенном адаптивном круиз-контроле дистанция до впереди идущего автомобиля должна быть достаточно большой (приличной), а скорость машины должна соответствовать общему потоку машин, иначе ваш автомобиль может не успеть вовремя затормозить в случае резкого торможения этого потока машин идущего впереди вас. В результате всего этого, водители, включающие адаптивный круиз-контроль частенько стакиваются с такой проблемой, когда их автомобиль разгоняется или снижает скорость не плавно, а какими-то неопределенными рывками, что создает им дискомфорт.



Полуавтономный круиз-контроль.



Что это такое? Новейшие электронные системы ставят этот современный адаптивный круиз-контроль на новый уровень (на один шаг вперед), превращая таким образом круиз-контроль в автономную технологию, которая способна управлять машиной без участия водителя. Это уже второй уровень развития адаптивного круиз-контроля, в результате чего определенные современные автомобили получают для себя по своей сути уже полуавтоматический автопилот.



В отличии от первого поколения адаптивного круиз-контроля второе поколение этой системы способно, контролировать не только заданную скорость движения, но и обеспечивать в автоматическом режиме определенную дистанцию до других автотранспортных средств, а также самостоятельно вмешиваться в рулевое управление автомобиля. Но тем не менее, говорить о том, что в современных автомобилях появился настоящий автопилот который мы впервые увидели в фантастических фильмах, пока еще рано. Поэтому эта система и называется “полуавтоматическим автопилотом”.



Дело здесь вот в чем, не смотря на возможность управления автомобилем без участия водителя большинство этих систем, конкретно не видит вокруг себя полностью все автомобили и не может в полном объеме контролировать местность по которой движется машина. Так что друзья запомните, если ваш автомобиль оснащен полуавтоматическим автопилотом, вы все равно постоянно должны контролировать ситуацию на дороге и в случае опасности тут-же вмешиваться в рулевое управление. Полуавтоматические системы автономного вождения встречающиеся в некоторых современных автомобилях, могут различаться как по сложности, так и по алгоритму своей работы. Например, полуавтопилот может помогать водителю менять полосы движения, контролировать движение в заданной полосе, регулировать скорость машина в соответствии с данными GPS/Глонасс и даже распознавать дорожные знаки. Можно сказать это достойные показатели для такой системы.



В каких марках встречается: Audi A3 / A8 / Q7, BMW 7 -й серии, Mercedes S-Class, Volvo XC90.



Преимущества: Может облегчить водителю управление автомобилем и реально помогает отдохнуть за рулем. Особенно во время долгого нахождения за рулем в автопробке. Также существенно снижает и расход топлива автомобиля.

Недостатки: Датчики системы должны всегда быть очищены от снега, грязи, пыли или песка, что в обычных дорожных условиях не всегда выполнимо. Таким образом надо помнить, что для эффективной работы полуавтоматических систем адаптивного круиз-контроля необходимо постоянно очищать все сенсоры и датчики от различной грязи. Также, подобные системы снижают концентрацию нахождения водителя за рулем, что не способствует увеличению безопасности на дороге. Ведь это все-таки не полный автопилот и водитель должен суметь быстро, в случае возникновения опасности или в экстренной ситуации на дороге, принять управление машиной на себя.

www.1gai.ru

как работает на механике и автомате, как пользоваться, что такое адаптивный КК » АвтоНоватор

Не все современные водители знают, что такое круиз контроль в автомобиле. Однако такая опция принадлежит к довольно старым системам, устанавливаемым на транспортных средствах зарубежного производства. Эта система предназначена для обеспечения комфорта и удобства при управлении автомобилем на загородных трассах. Применение этой опции даёт множество преимуществ, поэтому давайте рассмотрим характеристику круиз-контроля.

Круиз-контроль: что это такое

Круиз-контроль – это дополнительная опция ТС, благодаря которой поддерживается скорость на определённом уровне. Такая функция используется исключительно при долгих поездках по загородным трассам или автомагистралям. При передвижении в городских условиях такая функция не используется.

Это интересно! На автомобилях отечественного производства система круиз-контроля начала применяться относительно недавно, и только на люксовых комплектациях. При возникновении необходимости её можно установить самостоятельно, что и делают многие владельцы российских автомобилей.

Функционирует система круиз-контроля следующим образом: водитель выезжает за город на трассу, после чего включает опцию поддержки определённого скоростного режима. Независимо от дорожного полотна, система будет держать скорость на определённом показателе. Это даёт возможность водителю убрать ногу с педали газа, а также не контролировать скорость движения.

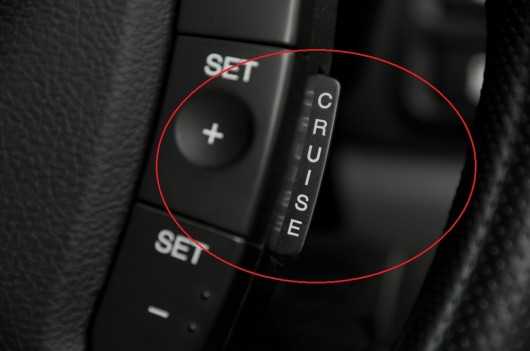

Внешний вид кнопок управления круиз-контролем, расположенных на подрулевом переключателе

Рассматриваемая система вовсе не является новинкой, но в России она приобрела популярность не так давно. В западных Европейских странах применение круиз-контроля является нормой, так как система исключает усталость водителя при продолжительных переездах. Устанавливается такая опция с завода на авто с различными типами моторов и трансмиссией. Если с завода на авто не установлена рассматриваемая система, то это ещё не повод для смены транспортного средства. Её можно самостоятельно установить, и справиться с этой задачей сможет даже новичок.

Изобретение системы круиз-контроля приходится на США, где устройство пользуется огромной популярностью. Сегодня выпуском такой системы занимаются производители разных стран: Германия, Япония, Китай и прочие. В переводе с английского, «Cruise Control» означает «постоянный контроль за скоростью». Однако помимо контролирования скорости и снижения усталости водителя, данная система имеет ещё одно существенное преимущество – это экономия топлива. Многочисленные исследования среди автомобилистов позволили выяснить, что экономия топлива соответствует значениям до 5-7%. Это ещё один повод для того, чтобы укомплектовать своё транспортное средство круиз-контролем.

Особенности функционирования на МКПП и АКПП

На ТС с МКПП и АКПП принцип работы круиз-контроля одинаков, за исключением некоторых моментов. Эти моменты заключаются в количестве функций, выполняемых устройствами. Однако рассмотрим первоначально составляющие компоненты устройства, и его принцип действия.

Конструкция простейшего круиз-контроля состоит из сервопривода, который подключается к механизму регулирования дросселя. Именно сервопривод отвечает за подачу определённого количества топливной смеси. Сервопривод являет собой изделие с минусовой обратной связью, применяемым при управлении транспортным средством с механической коробкой передач.

Сервопривод круиз-контроля, отвечающий за подачу топлива

Принцип функционирования устройства заключается в следующем:

1. Когда автомобиль движется при неизменном скоростном режиме, то педаль газа находится в одном положении.
2. При активации круиз-контроля осуществляется запоминание положения дроссельной заслонки микропроцессорным модулем.
3. Если автомобиль движется вверх, то скорость будет падать, если расположение заслонки будет неизменным.
4. Чтобы уравновесить скорость передвижения авто до установленного значения, микропроцессор подаёт соответствующую команду на сервопривод, после чего последний корректирует положение заслонки. При этом будет увеличиваться не только скорость, но ещё и повышаться расход топлива.
5. Если авто движется на спуске, то скорость будет возрастать, поэтому для её выравнивания микропроцессор подаст сигнал на сервопривод о снижении подачи топлива. Для уравновешивания скорости ТС система использует торможение двигателем, а расход при этом значительно снижается.
6. Чтобы отменить заданную скорость, достаточно нажать педаль тормоза.

   Для экстренного отключения функции «круиз-контроль» достаточно нажать педаль «тормоз»

Модуль круиз-контроля анализирует полученные сведения, а также сравнивает их с теми, которые задаются водителем. На основании обработки информации создаётся определённый алгоритм управления авто. Теперь разберёмся, какие отличия функционирования системы круиз-контроля для автомобилей с МКПП и АКПП.

Как работает система на «механике»

При применении системы круиз-контроля на авто с МКПП происходит упор сектора в ограничитель. Для этого водителю следует перейти с повышенной на пониженную передачу. Кроме того, на «механике» водителю нужно самостоятельно жать на педаль тормоза при возникновении такой необходимости.

На авто с механической коробкой передач при движении на подъём и с активированной опцией круиз-контроля водителю понадобится переходить на пониженную скорость. Если не перейти на неё при движении на крутой подъём, то преодолеть препятствие попросту не получится. Аналогично и с ситуацией, когда авто спускается с горки. Если не переходить на пониженную передачу для торможения двигателем, то мотор будет развивать высокую скорость движения.

Видео: круиз-контроль на Suzuki Grand Vitara с МКПП

Как работает система на «автомате»

На «автомате» при включённой опции круиз-контроля переключаться не понадобится, так как за все действия отвечает устройство. Как только автомобиль развивает нужную скорость, сервопривод зафиксирует расположение заслонки. Если на транспортное средство с АКПП устанавливается система адаптивного типа, то торможение авто происходит автоматически.

Разновидности устройства

Различают два вида рассматриваемых устройств, которые именуются пассивные и адаптивные. Первый вариант являет собой классическую систему, которая применяется на авто с разными типами КПП длительный промежуток времени. Главная функция пассивных устройств кроется в поддержании определённой скорости движения.

Адаптивный вид является наиболее интересным и востребованным, поэтому разберёмся с каждым видом по-отдельности.

Пассивный круиз-контроль и его особенности

Пассивный вид круиз-контроля имеет простейшую конструкцию, и применяется такое изделие преимущественно для поддержания определённой скорости во время передвижения на трассах и автомагистралях. В конструкцию пассивного устройства входят следующие конструктивные элементы:

1. Блок управления. Основное устройство, которое выполняет расчёты во время движения авто при активации опции.
2. Датчики.
3. Привод дроссельной заслонки или сервопривод.

   Комплектация круиз-контроля пассивного вида

Функционирует устройство достаточно просто. Для этого нужно выехать за город на трассу с хорошим дорожным покрытием. Использовать данную опцию не рационально, как в городском движении, так и за городом по трассам с некачественным дорожным покрытием (при наличии выбоин и прочих дефектов на дорогах, а также на грунтовках). Как только авто развивает определённую скорость, которая является оптимальной для данного участка, выполняется включение круиз-контроля (вручную).

После включения этой опции за скорость передвижения отвечает микропроцессор, располагающийся в блоке управления. Датчики определяют скоростной режим транспортного средства, а также положение дроссельной заслонки, и передают информацию в управляющий модуль. При изменении условий передвижения, чему могут служить подъёмы и спуски, датчики подают соответствующие сигналы.

Это важно! Другие виды препятствий датчики не фиксируют, поэтому водителю следует соблюдать внимательность при включённом круиз-контроле.

Как только изменяется тип трассы при движении на подъём или спуск, датчики подают сигналы в блок управления. Блок анализирует сигналы, после чего подаёт команду сервоприводу, и происходит закрытие или открытие дроссельной заслонки.

Адаптивный круиз-контроль и его особенности

Адаптивный вид круиз-контроля являет собой новое поколение устройства. Такой тип устройства применяется на современных авто, и предназначается не только для поддержания определённого скоростного режима, но ещё и для учёта дорожной ситуации. Учёт дорожной ситуации осуществляется при помощи вспомогательных устройств: датчики, радары и камеры.

Применение адаптивного круиз-контроля даёт возможность привязать своё транспортное средство к движущемуся впереди автомобилю. Учитывается скорость движущегося впереди автомобиля, а также соблюдается безопасная дистанция, на основании чего блок контроля управляет транспортным средством.

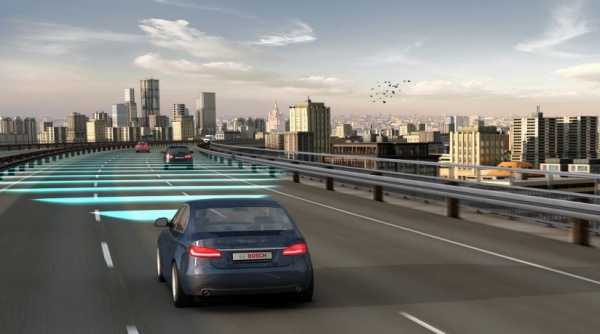

Расположение и обзор датчиков адаптивного круиз-контроля

Если движущийся впереди автомобиль изменит скорость, то датчики подадут в ЭБУ соответствующие сигналы. Блок проанализирует сигналы, и примет решение о снижении или увеличении скорости. Если впереди нет ТС, то устройство подаёт сигнал о наборе скорости до необходимого значения, после чего поддерживает её.

Это интересно! Существуют также системы круиз-контроля, умеющие считывать дорожную разметку. Такая возможность позволяет водителю исключить необходимость управлять автомобилем.

Адаптивный круиз-контроль обозначается как ACC. Такой вид системы устанавливается на автомобили с завода. Стоимость такой системы достаточно высока, что обусловлено использованием дорогостоящих датчиков, камер и радара. В устройстве используется и современный блок управления, способный вычислять не 2 функции, а несколько десятков. В зависимости от модели устройства, оповещение водителя об аварийной ситуации впереди может осуществляться, как путём подачи визуальных сигналов, так и звуковых.

Немаловажно отметить и тот факт, что адаптивная система круиз-контроля функционирует в паре с ABS антиблокировочной системой и ESP. Если не будет функционировать одна из этих систем, то активировать круиз-контроль будет невозможно. Включать круиз-контроль адаптивного вида рекомендуется тогда, когда за городом автомобили движутся с равномерной скоростью.

Отображение системы адаптивного круиз-контроля на бортовом компьютере автомобиля

Если в конструкции ТС отсутствует адаптивный тип круиз-контроля, то монтаж его не имеет оправданного смысла. Эта система хотя и является более совершенной и современной, но для поездок за городом вполне хватает пассивного устройства.

Как пользоваться круиз-контролем

Что такое круиз контроль в автомобиле, и для чего он нужен, было детально рассмотрено. Немаловажно разобраться в вопросе о том, как же правильно пользоваться этим устройством. Ведь многие автомобилисты, пересаживаясь на иномарки, не понимают, что это за опция, и как правильно её использовать.

Если на автомобиле круиз-контроль установлен с завода, то кнопки управления этой опцией зачастую располагаются на руле, и лишь изредка на подрулевых переключателях. Если монтаж круиз-контроля осуществляется самостоятельно, то специальный пульт управления с несколькими кнопками устанавливается на руле.

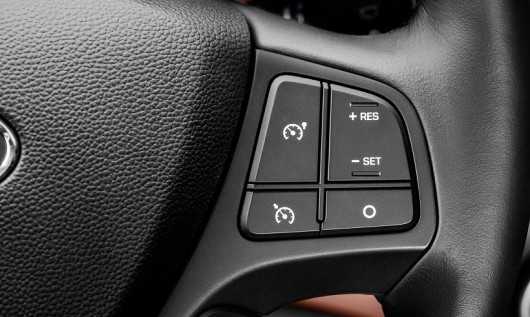

Кнопки управления круиз-контролем, расположенные на мультируле Hyundai

Расположение пульта управления на руле является наиболее удобным, так как в любую секунду можно не только включить опцию, но ещё и отключить её или произвести настройку. Однако некоторые модели автомобилей оснащаются пультами управления, располагающимися на подрулевых переключателях.

Кнопки управления штатным круиз-контролем на Лада Гранта

В зависимости от модели ТС, а также от конструкции устройства, имеются некоторые отличия в управлении. Алгоритм управления круиз-контролем заключается в выполнении следующих манипуляций:

• Для начала нужно разогнать ТС до скорости, на которой планируется осуществлять дальнейшее передвижение. Минимальная скорость, при которой можно включить устройство, составляет 40 км/час.
• Включить опцию. Делается это путём нажатия кнопки в виде тахометра со стрелочкой или переведения регулятора в положение «ON».

  Включение системы круиз-контроля осуществляется путём нажатия кнопки с соответствующим значком

• При этом на панели приборов загорится соответствующий индикатор белого или жёлтого цвета, который обычно имеет вид тахометра со стрелочкой. Если устройство было установлено на автомобиль самостоятельно, то никакие индикаторы на панели приборов загораться не будут. Свечение индикатора белым или жёлтым цветом свидетельствует о том, что включено устройство, но ещё не работает данная функция.

  Жёлтый значок на приборной панели отображает, что устройство круиз-контроля включено, однако, для его полного функционирования необходимо нажать «SET-«

• Вводится система в действие путём нажатия кнопки «SET» с минусом. На некоторых моделях автомобилей название этой кнопки может отличаться, однако, принцип включения аналогичный.

  Автомобилисты, часто передвигающиеся по трассе, не скупятся на установку функции, даже если она не идёт в стандартной комплектации на авто

• При этом индикатор с белого или жёлтого цвета изменится на зелёный, что свидетельствует о функционировании устройства.

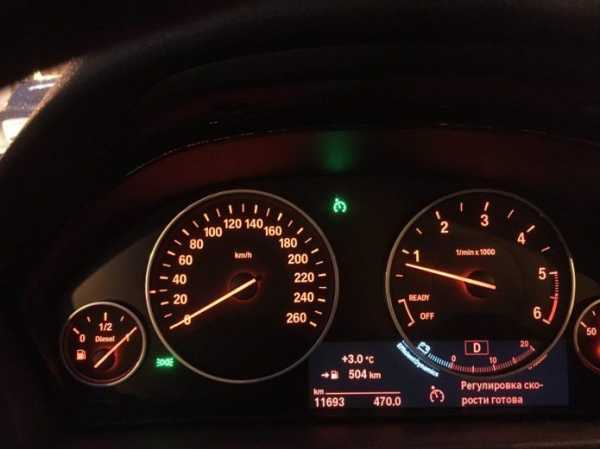

  Значок зелёного цвета отображает работу функции круиз-контроля

• Если нужно увеличить или снизить скорость передвижения, то можно воспользоваться кнопками в виде плюса и минуса. При нажатии на эти кнопки будет увеличиваться или снижаться скорость движения авто на значение от 1 до 2 км.

Чтобы выключить устройство, следует нажать кнопку «Off». Это полное выключение опции, и выполняется тогда, когда вы въезжаете в город. Экстренный способ отключения осуществляется путём нажатия на педаль тормоза. При этом система переходит в режим готовности (светится белым или жёлтым индикатором). В любой момент можно включить опцию, и продолжить передвижение по трассе. Применяется зачастую, когда нужно преодолеть какое-либо препятствие, сделать остановку и т.п. Ещё один способ выключения устройства – это нажатие на педаль газа. Такой вариант отключения применяется на автомобилях, где установлены адаптивные системы.

Более подробно о том, как обращаться с круиз-контролем на своём автомобиле можно ознакомиться в мануале к вашему транспортному средству.

Рассмотрим некоторые обозначения опций круиз-контроля:

• On – включение.
• Off – отключение.
• Set Accel – установка режима.
• Resume – запоминание скорости.
• Coast – снижение скорости.

Видео: как пользоваться круиз-контролем

Это важно! Производители не рекомендуют включать систему круиз-контроля, когда осуществляется движение по трассе в ночное время суток, а также во время гололёда, дождя или снега. Это может привести к возникновению аварийной ситуации.

Немаловажно упомянуть о том, что круиз-контроль имеет функцию самостоятельного отключения. Для этого служат следующие факторы:

1. Если возникает резкое ускорение скорости на 5,4 км/час.
2. Если на автомобиле с АКПП перевести рычаг в нейтральное положение.

На автомобилях с МКПП при переведении рычага переключения передач круиз-контроль не отключится. Автомобиль будет снижать скорость, но при этом будет слышен звук рёва мотора.

Подводя итог о рассматриваемом устройстве, следует отметить такие достоинства:

• Возможность отдохнуть водителю. При этом водителю можно расслабить только ноги, но не руки или голову.
• Возможность установки устройства на любой автомобиль, даже если он не укомплектован опцией с завода.
• Снижение расхода топлива на 5-7%.
• Использование адаптивного вида устройства позволяет автоматически поддерживать не только скорость, но ещё и дистанцию.

У круиз-контроля, как у практически любой функции, есть и свои минусы:

• При неисправности любого датчика устройства, система не будет функционировать. Особенно это касается адаптивной системы управления.
• Если злоупотреблять таким приспособлением, то у водителей снижается бдительность, что способствует возникновению аварийных ситуаций на дороге.

Видео: круиз контроль от Hyundau

В современном мире американским устройством, поддерживающим постоянную скорость, оснащают даже автомобили бюджетного класса. Несмотря на все свои преимущества рациональность использования подобной системы обусловлена частыми дальними поездками по трассе. Если же эксплуатация автомобиля ведётся в городских условиях, то необходимость в круиз-контроле полностью отсутствует.

carnovato.ru

Круиз-контроль в машине – что это и как работает?

Современный автомобиль оснащается большим количеством вспомогательных систем, которые облегчают процесс управления автомобилем. Причем количество этих систем постоянно увеличивается, но есть и те, которые появились достаточно давно, среди них и круиз-контроль. Но не смотря на это, далеко не все знают, что это за система и для чего она нужна. Все потому, что особой популярности круиз-контроль в европейских странах не сыскал, и далеко не все производители его устанавливают. И все же разберемся, что такое круиз-контроль в автомобиле, для чего он нужен и как им пользоваться.

ЧТО ТАКОЕ КРУИЗ КОНТРОЛЬ?

Круиз контроль — это устройство, поддерживающее постоянную скорость автомобиля, автоматически прибавляя газ при снижении скорости движения и уменьшая при её увеличении, к примеру, на спусках, без участия водителя.

Чаще всего, круиз контроль используют во время движения по трассам. В городских условиях, где скорость движения автомобиля непостоянная, круиз контроль не очень нужен. В целях безопасности круиз контроль отключается, как только вы нажимаете на педаль тормоза, он неактивный на скорости менее 40 км/ч.

Для чего нужен круиз контроль в автомобиле

Круиз-контроль – вспомогательная система автомобиля, основная задача которой – поддержание заданной скорости движения. Она является полезной при длительных поездках по загородным трассам, в городе же от нее никакой пользы нет.

Если авто выехало на длинный участок трассы, водитель просто устанавливает определенный скоростной режим, и система его поддерживает независимо от дорожных условий (подъем, спуск). При этом водителю нет необходимости жать на педаль акселератора, что позволяет ему более комфортабельно расположиться и расслабить ноги. В итоге, водитель в меньшей степени устает от длительных переездов.

Данная система далеко не новинка, ей уже почти полвека. Изобретена она была в США, и там она более востребована. Устанавливаться круиз-контроль может на автомобили с любыми типами двигателей и трансмиссий (АКПП, механика).

ВИДЫ КРУИЗ-КОНТРОЛЯ

В автомобиле с круиз-контролем имеется небольшая компьютерная система, которая управляет машиной, собирает данные, анализирует их и подаёт сигналы. Компьютер соединяется с дросселем и сенсорными датчиками.

Если в автомобиле установлена качественная система, то водитель не будет ощущать рывков при изменении скоростного режима, на который не будут оказывать влияния неровности дорожного полотна и габариты машины. Эта система не единственная, существует разновидности, которые стоит рассмотреть более детально:

1. Пассивный КК рассчитывает скорость в соответствии с тремя показателями — пропорцией, расстоянием и ускорением.
2. Адаптивный тип системы берёт во внимание скорость, с которой движется впереди едущий автомобиль. Таким образом, ваш автомобиль будет всегда находиться на безопасном расстоянии, при котором вероятность столкновения минимальна. В автомобиле скорость будет автоматически снижаться при замедлении машины, которая движется впереди. При освобождении дороги скорость будет восстановлена до фиксированного значения.

Второй тип системы является наиболее современным, продуманным и безопасным. Такой круиз-контроль способен на экстренное торможение в том случае, если водитель не реагирует на звуковое и визуальное оповещение, а вероятность образования аварии возрастает.

Как работает круиз-контроль

Принцип работы круиз-контроля несложен. В самом простом случае он состоит из сервопривода (привод с отрицательной обратной связью для возможности управления механической системой), который соединен посредством троса или тяги с механизмом, отвечающим за подачу газа в карбюратор или инжектор (для бензиновых двигателей). То есть, когда автомобиль двигается с постоянной скоростью, то педаль акселератора находится под одним фиксированным углом. Соответственно, угол наклона педали акселератора тоже будет постоянным. Если в этот момент водитель включает круиз-контроль, то ЭБУ запоминает его положение. При этом также фиксируется скорость.



Если же в процессе движения скорость начинает падать, например, на подъеме (об этом ЭБУ сообщают соответствующие датчики), электронный блок подает команду на сервопривод с тем, чтобы он изменил угол наклона сектора газа и увеличил подачу топлива. Угол наклона напрямую зависит от сигнала рассогласования. Так будет происходить до тех пор, пока скорость движения не начнет расти.



Если скорость в пути увеличивается (на спуске), то электронный блок подает сигнал на сервопривод о том, чтобы изменить угол сектора газа для уменьшения подачи топлива. Это может произойти вплоть до того момента, когда произойдет механический упор на холостом ходу. Это естественным образом вызовет торможение двигателем. Однако тут возможны два варианта, которые зависят от типа установленного круиз-контроля.

Если круиз-контроль установлен на механической коробке передач, то сектор может упереться в ограничительный упор. В таком случае водителю рекомендовано будет переключить передачу. Если же речь идет об АКПП, то этот процесс произойдет автоматически. Как только скорость достигнет заданного уровня, сервопривод прекратит движение, и сектор газа останется в фиксированном положении.

Если установлен круиз-контроль на машине с МКПП, то водителю необходимо будет самостоятельно притормаживать в случае необходимости. Если в автомобиле стоит АКПП, то возможен переход на более низкую передачу для уменьшения скорости. Однако если на машине стоит адаптивный круиз-контроль, то весь процесс торможения происходит автоматически в полном объеме. Теперь подробнее расскажем о типах используемых систем.

В настоящее время у водителей есть возможность купить систему круиз-контроля отдельно. Его установку можно произвести самостоятельно. Важно не забыть прописать его функционал в ЭБУ.

ЧТО ДЕЛАТЬ С НЕРАБОТАЮЩЕЙ СИСТЕМОЙ

Что делать водителю, если не работает круиз-контроль, что выражается в отсутствии управления автомобилем и снижении скорости, несмотря на активную систему и установку фиксированного значения? Нужно проверить, действительно ли не работает круиз-контроль и проблема заключается именно в нём, или же нужно искать причину в другой области. Для этого потребуется выполнить следующие действия:

1. Включить зажигание в автомобиле и активировать круиз-контроль посредством нажатия на соответствующую кнопку (ON). В результате этих действий должен засветиться соответствующий индикатор. Если этого не произошло, не стоит огорчаться, возможно, лампочка просто отслужила своё и требует замены.
2. Ищем RES+ — это может быть кнопка или переключатель. Держим этот элемент управления включённым 3 секунды. Индикатор должен загореться на три секунды и потухнуть на две. Если действительно не работает круиз-контроль, индикатор оповестит про наличие неисправности.

ЕСЛИ НЕТ КРУИЗ-КОНТРОЛЯ, НО ОЧЕНЬ ХОЧЕТСЯ

Не каждый автомобиль, даже иностранного происхождения, оборудован круиз-контролем. Не менять же машину из-за этого. Можно решить проблему двумя способами: купить готовую систему или собрать круиз-контроль своими руками. Первый вариант обойдётся в круглую сумму, а второй способ сделать свой автомобиль более комфортным и безопасным будет стоить недорого, но заставит серьёзно поломать голову. Круиз-контроль своими руками устанавливается по-разному в зависимости от модели автомобиля и его технических характеристик.

К примеру, в случае с Mazda3 установка КК осуществляется только на модели с двухлитровыми моторами. Причина скрывается в типе дросселя, который должен быть электрическим, а не механическим, как в случае с двигателями на 1,6 литра.

Обладателям Renault Fluence и Megane3 установить круиз-контроль своими руками будет проще. Эта система будет исправно работать на автомобиле любой комплектации, даже тип трансмиссии не имеет особого значения. Правда, есть один нюанс: если на панели приборов не предусмотрены индикаторы, отображающие работу трансмиссии, то управление будет осуществляться вслепую. Такое неудобство не омрачит преимуществ, которые скрывает в себе КК.

Установить круиз-контроль можно самостоятельно, купив готовый механизм или собрав его с нуля. Этот процесс длительный, сложный и связан с тонкостями, которые определяются для каждой модели ТС в индивидуальном порядке. Но КК стоит того, чтобы потратить время и поломать голову.

ЧТО ТАКОЕ АДАПТИВНЫЙ КРУИЗ КОНТРОЛЬ?

Разрабатывается новый круиз контроль адаптивного типа, который будет следить за скоростью движения впереди идущего автомобиля и корректировать скорость движения вашего автомобиля, чтобы сохранить безопасную дистанцию между автомобилями. Такой тип круиз контроль еще называют активным. Традиционный круиз контроль называется пассивным.

Автомобильные компании ведут разработки активного круиз контроля. Он будет поддерживать постоянную скорость автомобиля и в дополнение регулировать скорость автомобиля в зависимости от скорости впереди идущего автомобиля, поддерживая безопасную дистанцию между ними. Данная возможность появится благодаря дополнительной установке радара и цифрового процессора сигнала.

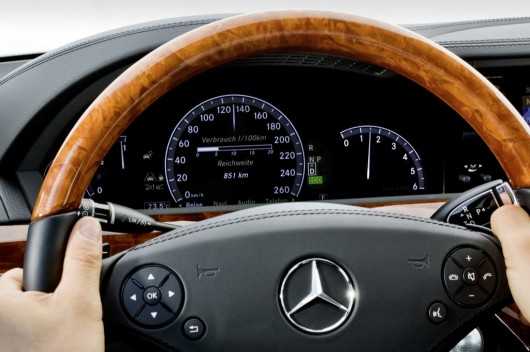

Разберем пример работы активного круиз контроля на автомобилях Mercedes. Он работает, когда Вы пристроились за впереди идущей машиной и с помощью видеокамеры наводится на номерной знак автомобиля-лидера. Тогда ваш автомобиль будет следить за лидером как привязанный, если тот не станет менять полосу движения, а дорога не горный серпантин с крутыми поворотами.

Данный активный круиз-контроль работает на скоростях от 30 до 200 км/ч. И главное условие его использование — нельзя ни в коем случае снимать руки с руля, иначе он отключится. Встречаются также варианты активного круиз-контроля, когда автомобиль следить за дорожной разметкой и двигается в пределах полосы, а не ищет другую машину.

Если впереди идущий автомобиль замедляет ход, то система посылает сигнал на снижение скорости. Когда дорога впереди пустая, система дает сигнал на восстановление скорости.

Система активного круиз контроля призвана помогать водителю избегать столкновения с впереди идущим транспортом. Если система не успевает снизить скорость и есть вероятность столкновения, то она подает водителю сигнал нажать на тормоза или уйти в сторону от столкновения. В продвинутых системах, она способна самостоятельно затормозить без участия водителя.





seite1.ru

Знаете ли вы, как работает круиз-контроль?

Система круиз-контроля позволяет поддерживать определенный скоростной режим без участия водителя, облегчая таким образом нагрузку на последнего и предоставляя возможность расслабиться в долгой дороге.

Буквально, круиз-контроль будет вести машину на заданной скорости, ноги водителя при этом будут находится на полу. Подобную систему лучше использовать при долгих поездках, так как при маневрах в черте города использование круиз-контроля редко уместно.

Принцип работы круиз-контроля

Впервые система круиз-контроля увидела свет в 1958 году. Она была установлена на Chrysler Imperial. Контроль в этой системе осуществлялся за счет ограничения или увеличения подачи воздушно-топливной смеси.

Что такое трекшн-контроль?

Круиз-контролю предшествовала еще одна система, корректирующая движение автомобиля, — трекшн-контроль. Это противобуксовочная система.

Бывают ситуации, когда мощный двигатель способен провернуть колеса автомобиля вхолостую. Это случается при резком старте, если на колесах гладкие покрышки, машина едет по мокрому асфальту.

Первые системы трекшн-контроля появились еще в начале ХХ века. Они использовались на поездах. Тяжелые локомотивы не всегда могли сразу тронуться с места, поэтому требовалась система, которая регулировала бы движение колес состава.

Принцип работы трекшн-системы следующий: если возникает слишком большая нагрузка на колеса, система снижает подачу топлива, тем самым замедляя ход колес.

Как пользоваться круиз-контролем?

Управление системой круиз-контроля простое. Есть кнопки включения-выключения. Включив систему, водитель не ощущает фактических изменений в поведении авто, но контроль скорости уже осуществляется.

Управление круиз-контролем:

• Для настройки необходимого скоростного режима предназначена кнопка Set\Accel. При нажатии этой кнопки компьютер круиз-контроля запоминает скорость движения машины и будет ее поддерживать. Повторное нажатие этой кнопки увеличит скорость машины на 1 км/час. Так, чтобы увеличить скорость автомобиля на 3 км/час, нужно нажать эту кнопку 3 раза.
• Если во время езды нажать педаль тормоза, круиз-контроль выключится. С помощью кнопки Resume можно восстановить скоростной режим до торможения.
• Кнопка Coast понижает скорость на 1 км\час.
• Центром управления круиз-контроля – небольшой компьютер. В нем объединяются тросик дроссельной заслонки и несколько датчиков, отвечающих за контроль скорости.

Так работает пассивный круиз-контроль, предназначенный для контроля за поддержанием постоянной скорости автомобиля для предоставления водителю возможности отдохнуть, не прерывая поездки.

Как работает система круиз-контроля?

Управление скоростью автомобиля происходит при помощи нажатия педали газа. Она меняет положение дроссельной заслонки в зависимости от силы нажатия на педаль. Круиз-контроль, в отличие от педали газа, воздействует на дроссельную заслонку с помощью пневматического привода.

Он представляет собой клапан, наполненный вакуумом, регулирующий положение дроссельной заслонки. Клапан соединен с педалью газа и дросселем. Поэтому, при включенном круиз-контроле педаль газа двигается, как если бы на нее нажимал водитель.

Выглядит это примерно так: как только нагрузка на двигатель снижается, скорость увеличивается, дроссельная заслонка прикрывается и происходит коррекция скорости. Если машина заезжает на горку, нагрузка увеличивается и скорость снижается. Круиз-контроль реагирует и приоткрывает дроссельную заслонку, корректируя скорость машины.

Схема расположения элементов круиз-контроля

Круиз-контроль на механике

Круиз-контроль – система, работающая в основном на автоматической коробке передач. Но и с механической коробкой эта система способна работать. Правда, на механике она полностью не заменит водителя, но сможет облегчить долгое путешествие.

Система отключится при нажатии на педаль сцепления или тормоза. То есть, после каждого переключения передачи нужно будет заново включать круиз-контроль. А после отключения зажигания необходимо восстанавливать все настройки.

Как установить круиз-контроль своими руками?

Чаще всего круиз-контроль входит в комплектацию автомобиля. Но случается, что возникает потребность в самостоятельной установке. Что для этого необходимо?

1. Установить элемент управления, который выполняет функции включения/выключения, а также круиза/ограничителя скорости. Чаще всего для этого элемента используют трехпозиционный выключатель.
2. Второй элемент – кнопки управления КК. Этот элемент запоминает настройки, прибавляет/убавляет скорость, сбрасывает настройки, или выключает систему.
3. Основной элемент – «мозг» всей системы – компьютер, который обрабатывает данные и раздает команды. После установки его необходимо настроить. Чаще всего это делают с помощью специализированного программного обеспечения.

Адаптивный круиз-контроль

Помимо пассивной системы круиз-контроля, в 1999 году создали первую адаптивную систему. Она была установлена на Mersedes-Bens. В 2006 году появился первый представитель нового поколения круиз-контроля Full Adaptive Cruise Control, который способен синхронизировать ваш автомобиль с идущим впереди.

Функционал адаптивной системы круиз-контроля намного шире, чем просто поддержание постоянной скорости автомобиля. Она позволяет подстроиться под идущий впереди автомобиль – соблюдать постоянную дистанцию и идти с его скоростью. Расширение набора функций системы продиктовано развитием городского трафика и потребностью постоянно маневрировать на дороге.

Адаптивная (или активная) система круиз-контроля сейчас динамично развивается, к ней добавляют новые функции и умения. Кто знает, возможно автомобили скоро научатся полностью контролировать движение на трассе, полностью освобождая водителя во время езды.

blog-mycar.ru

Что такое круиз контроль на автомобиле, как работает, установка

 Круиз контроль — это система, призванная сделать поездки на дальние расстояния более комфортными для водителя. Основная её функция заключается в поддержании постоянной скорости движения, причём водитель освобождается от необходимости постоянно контролировать силу нажатия правой ногой на педаль «газа». Хотя даже при минимальном водительском стаже контроль этого усилия происходит рефлекторно, тем не менее, необходимость подолгу находиться в вынужденной позе вызывает усталость в дальних поездках.

Содержание статьи

Для чего ещё нужен круиз контроль в автомобиле

Круиз контроль нужен для комфорта водителя



Основная функция круиз контроля автомобиля это поддержание постоянной скорости движения.

Автоматическое поддержание постоянной скорости способствует экономии топлива. Электронный блок круиз контроля соединён с различными датчиками, считывая показания с которых он устанавливает необходимое для поддержания постоянной скорости движения количество впрыскиваемого в цилиндры двигателя топлива, увеличивая его на подъёмах и уменьшая, вплоть до прекращения подачи, на спусках.
Кроме того, установив разрешённый ПДД скоростной режим, вы избежите совершенно излишних расходов на оплату штрафов. Особенно это касается тех случаев (к сожалению, нередких), когда какая-нибудь камера работает, мягко выражаясь, «некорректно» — будет повод подать иск в суд, если вы уверены в соблюдении скоростного режима.
Диапазон работы системы обычно находится в пределах от 30 до 200 км/час. Как правило, включить круиз контроль можно нажатием клавиши SET при движении с той скоростью, которую вы выбрали за «крейсерскую».

Принцип работы круиз контроля

Как и любое другое устройство, система круиз контроля претерпевала изменения, всё более совершенствуясь. Но для того, чтобы полнее усвоить принципы работы более сложных современных схем, необходимо понять, как работали их первоначальные варианты. В данном случае первой ступенью развития систем круиз контроля является так называемый пассивный круиз контроль, поэтому начнём с него.

Что это такое – пассивный круиз контроль и как он работает

Схема работы круиз контроля автомобиля



Для координации работы всей системы круиз контроля она оснащается блоком управления.

На рисунке показана активная, или исполнительная составляющая системы.
Как видите, изменение подачи топлива происходит с помощью работы вакуумного устройства, отбирающего необходимое разрежение из впускного коллектора. Параллельно тросику, соединённому с педалью «газа», устанавливается ещё один тросик, соединённый с диафрагмой устройства (сервопривода). Электромагнитные клапаны сервопривода служат для управления количеством отбираемого воздуха, регулируя тем самым силу воздействия разрежения на диафрагму, а, значит, и угол поворота дроссельной заслонки.
При отключении круиз контроля диафрагма не воздействует на трос, не создавая тем самым сопротивления работе основного тросика, соединённому с педалью.
Для координации работы системы круиз контроля она оснащается блоком управления, представляющим из себя небольшой компьютер, который, будучи соединённым с другими системами управления двигателем ( и с ЭБУ), обрабатывает поступающую от них информацию и формирует управляющие сервоприводом импульсы.

Что такое адаптивный круиз контроль в машине

Автомобиль, оснащённый адаптивным круиз контролем, может двигаться на определённом расстоянии от впереди идущего автомобиля.

Адаптивный, или активный круиз контроль, является более сложной системой по сравнению с пассивным. Главное его отличие состоит в том, что адаптивный круиз контроль оснащается датчиком скорости и расстояния. Датчик постоянно сканирует пространство впереди автомобиля, что позволяет блоку управления определять скорость авто и расстояние до помех, расположенных по курсу машины.
В результате автомобиль, оснащённый адаптивным круиз контролем, может двигаться на определённом расстоянии от впереди идущего авто, что освобождает водителя от необходимости следить за безопасностью дистанции.
Более «продвинутые» системы способны также «читать» дорожную разметку, помогая водителю удерживать авто на своей полосе.
Адаптивные системы круиз контроля для управления автомобилем, как правило, воздействуют на основные органы управления – ЭБУ двигателя, АКПП, тормозную систему.

На каких машинах стоит адаптивный круиз контроль

Подобные системы устанавливаются на многие авто уже на конвейере и могут, в зависимости от производителя, иметь различные названия. На VW, Honda, Audi они называются ACC — Adaptive Cruise Control. Эта же аббревиатура на автомобилях BMW расшифровывается как Active Cruise Control. Toyota называет такие системы Radar Cruise Control.

Как пользоваться круиз контролем

Как пользоваться круиз контролем



Самый простой круиз контроль включается одной кнопкой и выключается одним нажатием на педаль газа.

Для активации круиз контроля следует или ознакомиться с инструкцией или же попытаться разобраться самостоятельно.
Самые простые системы имеют лишь одну кнопку (или рычаг) включения. После её нажатия произойдёт включение системы, которая «запомнит» текущую скорость и будет её поддерживать. Такой круиз контроль выключается после нажатия на педаль тормоза или «газа» (например, во время совершения обгона), после чего необходимо снова выбирать скоростной режим и активировать систему.
Но существуют и более сложные системы настройки и управления. Они выполнены либо в виде отдельного блока клавиш на панели приборов (или на рулевом колесе) либо в виде рычага, подобного рычагам включения указателей поворотов или стеклоочистителей.
Кнопка ON/OFF предназначается для ручного включения и выключения системы. При этом блок просто устанавливается в режим готовности, но круиз контроль не активируется. Для того, чтобы выбрать и установить требуемую скорость движения, служит кнопка SET/ACCEL. Кнопкой RESUME устанавливается значение ранее выбранной скорости, а COAST (или «+» и «-») служит для пошагового изменения установленной скорости путём кратковременных нажатий. Скорость будет уменьшаться или увеличиваться на 1,5 – 2 км/час при одном кратковременном нажатии.
Кроме того, блок управления связан с педалью тормоза, путём нажатия которой круиз контроль отключается.
Если круиз контроль не работает, с помощью лампы-индикатора можно произвести диагностику – каждая ошибка закодирована и, при наличии инструкции, можно выявить неисправность.

Установка круиз контроля своими руками

Комплект устройства круиз контроля



При должной подготовке установка круиз контроля своими руками занимает около 4 часов.

Если вы хотите произвести установку круиз контроля на свой автомобиль самостоятельно, то можете приобрести комплект.
В комплект входит всё необходимое – блок с кнопками для круиз контроля, сервопривод с тросиком и шлангом для отбора разрежения, крепёжные элементы, жгуты проводов с разъёмами. По отзывам автовладельцев, для установки такого устройства потребуется 4 часа. При условии, разумеется, что вы уже имеете представление о необходимых разборочных работах (снятие обшивок, накладок и т.д.). Ну и, конечно, для покупки такого комплекта понадобится сумма 250 – 300 $.
Универсальный круиз контроль на электронную педаль газа обойдётся дешевле – немногим больше 100 $ .
Для того, чтобы не производить работы «вслепую», нужно представлять, как работает круиз контроль на автомате и «механике» — в случае с АКПП торможение может осуществляться не только изменением оборотов двигателя, но и изменением передаточных чисел трансмиссии. Для подключения системы к авто с МКПП потребуется установка концевого выключателя на педаль сцепления – если он отсутствует.

Управление авто с круиз контролем

Не стоит расслабляться за рулём, полагаясь на «умную» электронику — никакой электронный мозг не в состоянии заменить человека.

Прежде всего, необходимо помнить о безопасности. Поддержание системой круиз контроля постоянной скорости при движении по скользкой или слишком извилистой дороге может оказать «медвежью услугу». Даже если трасса не занесена снегом, а просто мокрая от дождя, нужно быть внимательным, чтобы моментально снизить скорость – иначе авто либо сорвёт в занос, либо «поплывёт» в результате аквапланирования.
Особенно это опасно на дорогах с продавленными в асфальте колеями. Однажды в сильный дождь автор лично видел три «фуры», лежащие боком на обочине на участке около 5 км длиной. Причём все авто были современные и рассчитанные на хорошие европейские дороги (т.е. по-любому с круиз контролем). Но колеи были такие, что даже многотонная масса не обеспечила им контакт с дорогой.
Поэтому не стоит расслабляться за рулём, полагаясь на «умную» электронику — никакой электронный мозг не в состоянии заменить человека.


mytopgear.ru
