Замена масла и масляного фильтра в двигателе ВАЗ 2110 2111 2112

Просмотров: 40974

Производить замену масла в двигателе рекомендуется после пробега порядка 8000-10000 км. Но в зависимости от условий эксплуатации (продолжительная работа на холостом ходу – зимний период) рекомендуется замена масла при меньшем пробеге. Как правило о замене масла будет сигнализировать темный цвет масла, это указывает на включения продуктов горения в масле и соответственно будет отрицательно сказываться на эксплутационных свойствах масла (смазка, передача и отвод тепла, вымывание продуктов механического износа и горения)

Масло сливайте после поездки, пока двигатель не остыл. Если двигатель холодный, пустите и прогрейте его до рабочей температуры (80 °С по указателю температуры охлаждающей жидкости). Это необходимо сделать для понижения вязкости масла для максимально полного сливании его из картера двигателя.

Заливайте масло той же марки, что было в двигателе. В случае желания заменить его на другое необходимо подобрать допустимое для данного двигателя. Различные виды масел и их характеристики и эксплутационные своиства можно посмотреть в разделе Моторные масла. Для двигателей автомобилей ВАЗ 2110 2111 2112 2170 2171 2172 производителем рекомендованы смазочные материалы согласно раздела Горючесмазочные материалы и эксплуатационные жидкости. Так как в некоторых случая при смешивании масел разных наименований и производителей возможно его вспенивание и соответственно потеря основных эксплутационных качеств (смазка, отвод, тепла продуктов горения и износа).
 Если вы все же решили заменить марку масла, то промойте систему смазки двигателя промывочным маслом или маслом той марки, которая будет использоваться.  Для этого после слива старого масла залейте новое до нижней отметки указателя уровня масла. Пустите двигатель и дайте ему поработать 10 мин на холостом ходу. Слейте масло и только после этого замените масляный фильтр.

Теперь можете залить новое масло до требуемого уровня (2/3 от нижней метки отрезка допустимого уровня масла на щупе). В случае если на щупе будет минимальный уровень это грозит недостаточной смазкой и давлением масла а также возможным перегревом. При максимальном уровне масла возможно выдыаливание сальников и возникновение течи через них.

Существует два способа поменять масло:

– замена масла с промывкой двигателя
после сливания старого масла вливается промывочное и машина работает порядка 10 минут после промывочное масло сливается и заливается новое моторное масло (минус в том что отстаются остатки промывочного масла которые в итоге могут отрицательно влиять на работу двигателя) Так как впоследствии промывочное масло будет смешано с рабочим маслом, а задачи и свойства у данных масел разные что соответтсвенно скажется на эксплутационных характеристиках не в лучшую сторону.

– замена масла без промывки двигателя
после сливания масла сразу заливается новое моторное масло (минус остатки старого моторного масла с продуктами горения смешиваются с новым маслом тем самым сокращяя ресурс работы масла)

Далее приведен  процесс замены масла с конкретными иллюстрациями выполнения определенных опраций:

ПОРЯДОК ВЫПОЛНЕНИЯ ЗАМЕНЫ МАСЛА В ДВИГАТЕЛЕ И МАСЛЯНОГО ФИЛЬТРА

	Масло меняем на полностью прогретом двигателе. Работу желательно проводить на подъемнике или смотровой канаве. Выкручиваем пробку с заливной горловины. Это предотвратит возниконвения вакуума в верхней части двигателя и обеспечит наилучшую стекаемость масла. (на картинке приведен 16 клапанный двигатель)
	картинка для 8-клапанного двигателя
	картинка для 8-клапанного двигателя



Ключом “на 17” отворачиваем пробку поддона картера и сливаем масло в емкость объемом не менее 4 л. Выполняйте данную опреацию аккуратно так как масло может обжечь кожу рук. Лучше всего выкручивание выполнять ключом с рукояткой (накидным или рожковым) и позволить выкрутившейся пробке упасть в емкость для сливаемого масла и в последствии при остывании выловить пробку. Продолжительность слива масла не менее 10 мин или до окончания стекания масла из картера.

	Отворачиваем съемником масляный фильтр (для наглядности операция выполнена при разборке двигателя).
	В случае, если нет съемника для маслянного фильтра возможно применение отвертки или шила. Корпус фильтра пробивается перпендикулярно штуцеру в фильтре в удобном месте и выкручивается посредством вращения за рукоятку применяемого девайса. Также даем маслу полностью стечь с штуцера двигателя.

	Перед установкой нового масляного фильтра залейте в него новое моторное масло приблизительно до половины его объема и смажьте уплотнительное кольцо фильтра моторным маслом. Это предотвратит завоздушивание системы смазки при запуске двигателя после замены масла.
	После чего закручиваем сливную пробку на картере двигателя – ключом. Пробка имеет коническую самоуплотняющуюся резьбу и не нуждается в установке каких либо дополнительных уплотнительных прокладок.
	…и маслянный фильтр от руки без помощи инструмента.

	Заливаем остальное масло. Для контроля количества заливаемого масла используем указатель уровня масла (“щуп”). Уровень масла должен быть 2/3 от нижней метки отрезка допустимого уровня масла на щупе. Масло заливаем медленно для предотвращения перелива, постоянно контролируя уровень так как в следствие высокой вязкости уровень масла будет подниматься медленно.
	После заливки масла закручиваем заливную масляную пробку и устанавливаем на место щуп. Запускаем двигатель. После того как на панели приборов погаснет контрольная лампа давления масла, останавливаем двигатель. Еще раз проверяем уровень масла. При необходимости доливаем.

Дополнительно: Также отдельно хотелось выделить вариант экспресс замены масла в двигателе автомобиля, более подробную информацию о технологии операций и особенностях такой замены, вы можете найти в статье “Экспресс замена масла в двигателе”

Экологическая безопасность

При замене масла просим уделить внимание недопущению попадания масла и маслопродуктов на открытые участки земли, так как это отрицательно сказывается на экологии и жизнедеятельности человека и симбиозе организмов и растений.

Рекомендации по замене масла ВАЗ 2112

Процедура по смене масла в автомобиле ВАЗ 2112 элементарная. С ней справится даже дилетант, главное, осуществлять все работы поочередно. Перед каждым автолюбителем встает вопрос, о том, как часто должна осуществляться замена рабочей жидкости в двигателе. Будет ли он действовать в соответствии с рекомендациями завода – изготовителя или рассчитывать этот период сам? Для каждого авто этот период сугубо индивидуален, и зависит от некоторых факторов.

Что же влияет на период смены охладителя:

• Срок эксплуатации двигателя и качество работы двигателя,
• Напряженность работы транспортного средства,
• Манера вождения,
• Сезонность эксплуатации,
• Его качество,
• Качество горючего.

И при всем перечисленном, главная причина, это его темный цвет.

Масло нужно менять вовремя

Что это значит? Машине 21124 рекомендуется замена рабочей жидкости после пробега в 10000 км. Но если транспортное средство активно эксплуатируется в зимнее время, то этот период сокращается.

Смазочная жидкость

Если вы видите, что масло имеет темный цвет, то это сигнал к немедленному проведению этой процедуры. Потемнение происходит от попадания в него продуктов горения, а это плохо отражается на рабочих свойствах, таких как:

• вымывание продуктов горения,
• механический износ,
• отведение и подведение тепла,
• смазка.

Смена производится при теплом двигателе, то есть на машине нужно немного поездить, или прогреть ее, до нужной температуры, 10-20 минут.

Смена охладителя в 16 клапанном двигателе ВАЗ 2112, может быть, выполнена двумя способами:

• с промывкой двигателя,
• без промывки двигателя.

Остановимся на обоих способах. При смене с промывкой, сливается грязное масло, заливается промывочное, и мотор функционирует на не рабочем ходу 15 минут. Промывочное средство сливается, а рабочее заливается. Изъян этого способа состоит в том, что части промывочного масла смешиваются с новым, и ухудшаются рабочие свойства.

Промывка мотора

Замена без промывки подразумевает, что после слива старого охладителя, мотор сразу наполняется рабочей жидкостью. Недостаток выражается в смешивании остатков с новым, что существенно снижает срок действия масла.

Что за средство для удаление царапин?

Нам постоянно поступают вопросы в комментарии что это за такие средства “жидкое стекло”, и вообще что за куча рекламы по авто тематики сейчас на рынке. В итоге решили проверить на практике, на сколько это правда. Скажем так, использовали 3 средства. Одно средство зарекомендовало себя так себе, после нанесения осталось на этом месте выгорелое пятно. Второе средство, при нанесении не показало вовсе никакого эффекта.

Третье средство SILANE GUARD, по началу так же ощущалось что не будет эффекта. но тем не менее после того как раствор побыл на поверхности несколько минут, эффект был прекрасным. Конечно, не так все красиво как рекламируют.

Вели дискуссию на местном СТО, сказали что средства да, действенные, но их нужно применять только согласно инструкции. А не как кому вздумается.

Прочитать…

Как поменять масло

Замена рабочей жидкости в движке 21124 осуществляется в такой последовательности:
Работы ведутся на подъемнике или смотровой яме.

• Отвинчивается заглушка с заливного отверстия.

  Заглушка на сливном отверстии

• Заглушка поддона картера снимается ключом на 17, заранее приставляется резервуар для сбора отработки, объемом, больше 4 литров. Работу делайте осторожно, во избежание ожога. Время слива примерно 10-15 минут.

  Слив отработанной смазки

• При содействии специального съемника отвинчиваем масляный фильтр. При его отсутствии в ход идет отвертка. Ею нужно пробить отверстие в корпусе фильтра, и использовать его как рукоять.

  Масляный фильтр

• В чистую емкость сливаем масло со штуцера двигателя.
• Берем новый фильтр, и наливаем в него немножко новой рабочей жидкости, до половины фильтра, и смазываем маслом уплотнительное кольцо. Это не позволит создаться воздушной подушке, при запуске мотора.

  Смазывание фильтрующего элемента

• Вкручиваем пробку в сливное отверстие на картере мотора. У пробки самоуплотняющаяся коническая резьба, поэтому необходимость в прокладках отпадает сама собой.
• Заливаем масло в мотор 2112. Для контроля уровня, используем щуп. Уровень заливаемой рабочей жидкости обязан быть не менее 2/3 от меньшей метки на щупе. Нельзя допускать перелив.

  Заливка смазочного вещества

• Вливаем масло до достаточного уровня, вкручиваем пробку, и ставим на место щуп.
• Включаем двигатель, и ждем, когда погаснет лампочка давления.

Все работы по замене охладителя выполнены, в соответствии с рекомендациями.

Если в двигателе слышны шум или стук, то замена масла не рекомендуется до выяснения причины и последующего ее устранения.

В автомобилях 2110, 2111 и 2112 устанавливаются двигатели ВАЗ 21124, которые являются продуктом эволюции мотора ВАЗ 2112. Только у него объем составляет 1,6 литра, и он имеет 16 клапанов.

Замена трансмиссионной жидкости в коробке передач автомобиля ВАЗ 21124

Последовательность операций при смене жидкости в коробке 16-ти клапанного ВАЗ 21124:

• Сливаем старую жидкость в емкость, объем которой более 2 литров.

  Слив отработанной жидкости

• Ключом на 12 отвинчиваем маслосливную пробку, для ускорения слива нужно снять пробку с заливного отверстия. Тут пригодится ключ на 17. После полного слива, вытираем ветошью посадочное место, и сажаем на место пробку.

При смене охладителя в коробке передач 21124 запрещается использовать растворители или моющие средства.

Заливка смазочной жидкости

Заливаем чистую трансмиссионную жидкость. Для заливки нового масла нужен особый насос или специальный шприц. Трансмиссионой жидкости нужно залить от 1,3 до 1,5 литров, в зависимости от количества передач. Периодически необходимо следить за уровнем масла. По окончанию этой процедуры вытираем и закручиваем пробку заливного отверстия.

Как правильно поменять смазочную жидкость в «сердце» автомобиля?

Важно! Если вы прикупили автомобиль 2112, имеющий пробег, масло меняйте сразу. Перед реализацией машины, в нее заливают самое дешевое и низкокачественное масло.

И немного о секретах Автора

Моя жизнь не только связана с авто, а именно ремонтом и обслуживанием. Но и так же я имею хобби как все мужчины. Мое хобби – рыбалка.

Я завел личный блог в котором делюсь своим опытом. Много чего пробую, различные методы и способы для увеличения улова. Если интересно, можете прочитать. Ничего лишнего, только мой личный опыт.

Внимание, только СЕГОДНЯ!

Рекомендации наших Читателей

Сколько надо масла в двигатель ваз 2110. Как поменять моторное масло на десятке. Инструменты для замены

На автомобильном сайте www.pro-avto.su говорится, что расход топлива ВАЗ – всегда приемлем. Разработчики всерьез задумались по снижению расходов топлива у разных марок ВАЗ.

Машины ВАЗ – автомобили отечественного производства. ВАЗ – волжский автомобильный завод, он находится в самарской области в городе Тольятти. Автомобили ВАЗ отличает умеренный расход топлива и доступная цена.
Данные по расходам топлива ВАЗ описаны ниже в таблице по топливным расходам автомобилей ВАЗ. Автомобили марки ВАЗ – не только средство передвижения, но и неотъемлемая часть повседневной человеческой жизни.
Топливный расход ВАЗ – зависит от его модификации (марки), стиля езды и времени года. В нижеописанной таблице представлены средние расходы топлива у марок ВАЗ семейства 2107, 2114, 2110, 2106, 2112, 2109, 2115.
Таблица топливных расходов у марок ВАЗ.
В таблице описаны средние расходы по разным маркам ВАЗ. Расход топлива представлен в трех видах – городской, расход на трассе и смешанный (средний) расход топлива. Все данные по топливным расходам – от завода изготовителя машин ВАЗ. Практически по всем маркам автомобилей ВАЗ – расход топлива не превышает 10 литров на 100 км пути, за исключением карбюраторной Нивы.

Марка ВАЗ
Мощность, л.с.
Средний расход топлива ВАЗлитр/100 км
Город
Трасса
ВАЗ 2101 (1.2, карбюратор)
–
10.5
11
90 км/час=7.5120 км/час=10
ВАЗ 2102, 2103 (1.5, Карбюратор)
71
11
11.5
90 км/час=7.2120 км/час=9.8
2106 (мотор 1.57, карбюратор, четырех ступенчатая коробка)
76.4
9.5
10.5
8. 5
2106 (мотор 1.45, карбюратор, четырех ступенчатая КПП)
73.5
9.9
10.8
9.0
2106 (мотор 1.6, инжектор)
–
8.4
9.8
7
2105 (1.3, карбюратор)
64
9.1
10.2
8.1
2105 (1.5, карбюратор, четырех ступенчатая КПП)
71.1
8.8
9.5
8.0
2107 (1.6, инжектор)
–
7.8-9.8
9-11.5
6.7-8.2
2107 (1.6, карбюратор)
–
8.9
10.2
7.5
2107 (1.5, карбюратор)
–
8.3
9.6
7.0
2108, 2109, 21099 (1.5, карбюраторная)
72
9.1
10.1
8.2
21083, 21093, (1.5, инжектор)
72
7.6
8.5
6.7
2110, 2111, 2112 (1.5, карбюратор)
67.7
9.5
10.5
8.4
2110, 2111, 21124 (1.5, инжектор)
72
7.9
8.7
7.0
2113, 2114, 2115 (1.5, инжектор)
72
7.6
8.5
6.7
Лада Гранта (8 клапанная)
80
7.0
8.3
5.8
Лада Гранта (8 клапанная)
90
7.7
9.3
6.1
Лада Гранта (16 клапанная)
98, 106, 120
8. 1-10.1
9.2-11.2
7-9
Лада Калина 21117, 21118, 21119 (мотор 1.4)
–
6.9
7.8
6.0
Лада Калина 21118, 21119 (мотор 1.6)
–
7.2
8.1
6.3
Лада Приора (1.6)
90
7.6
8.8
6.5
Лада Приора (1.6, 16 клапанная)
106
8.6
9.5
7.7
Лада Веста 21179 (1.8, 16 клапанная)
123
8.5-10.5
9.5-11.5
7.5-9.5
Лада Веста 21129 (1.6, 16 клапанная)
106
8-10
9.0-11.0
7.0-9.0
Лада x-Ray (Икс-рей, 1.6, 16 клапанов)
110
7.9
8.8
7.0
Лада x-Ray (Икс-рей, 1.8, 16 клапанов)
122
8.1
9.1
7.2
Лада Largus (1.6, 8 клапанная)
90
8.6
9.5
7.7
Лада Largus (1.6, 16 клапанная)
105
8.2
9.0
7.5
ВАЗ 21213 (Нива, 1.7, карбюратор)
–
11.5
13.0
10.0
ВАЗ 21214 (Нива, 1.7, инжектор)
–
9.8
11.0
8.5
ВАЗ 2131 (Нива, 1.8, инжектор)
–
11.1
12.8
9.5
Источник: http://www.pro-avto.su/Rashod_topliva_u_VAZ. html

Tags: Сколько масла в двигателе ВАЗ 2110 1.6 16 клапанов

Видео обзор – замена масла в двигателе с промывкой двигателя, на примере ваз 2110 16V. другие видео канала.

Сколько масла в литрах нужно заливать в двигатель ВАЗ 2110? | Автор темы: Зинаида

Вчера менял масло. Слил старое, сливалось долго. Залил новое. Но нового поместилось лишь 2,2 литра и метка на щупе стоит между min и max. Подскажите кто что знает, сколько же масла необходимо залить для нормальной работы движка? Двигатель 1.6 8-клапанный.

Саша  ну литра 4 то надо. ты точно все слил?

Виктор  3.5 литра.

Тамара  по щупу…

Виталий  3,5 – 3,6 литра не больше

Инна  3,5 литра. все масло не сливается, все равно часть его остается

Антонина  3,75 по каталогу. Зимой можно чуток меньше. А сколько слил, и почему так долго? Масляный фильтр менял? Ощущение такое, что что-то не так сделал:(((

Евгений  покупаешь 4л канистрочку, заливаешь 3,5-3,6 литра, а остальное на доливку

Вадим  Где-то 3. 7 вместе с тем сколько в фильтре. Но у меня на 9-ке поддон был очень хорошо погнутый – 2.7 литра заливаю, а по щупу максимум)))

Руслан  не слушай этих ослов не влезет 3.7 литра

Олег  нужно заливать по щупу на отметке минимум.

Вера  По этому вопросу мнения расходятся, так как не все масло сливается из системы, а некоторые автомобилисты заливают смазку до максимальной отметки, а другие чуть ниже. Кроме того, на ВАЗ 2110 устанавливаются различные двигатели – с 8 и 16 клапанами. Несмотря на все факторы, в среднем для заливки вам потребуется объем моторного масла в ВАЗ 2110 от 2,2 до 3,5 литров.

Сегодня будем рассматривать процедуру замены масла в двигателе автомобиля ВАЗ 2110, 2111 и 2112 с 8-клапанным мотором, хотя порядок работы даже с 16-клапанным двигателем будет не сильно отличаться. Итак, как рекомендует нам производитель, масло необходимо менять не реже чем раз в 15 000 км пробега. Конечно, это только рекомендации и не стоит слепо придерживаться этого правила.

Это можно объяснить следующим образом. К примеру, при одинаковом пробеге в городском и загородном режиме, время работы двигателя будет кардинально отличаться. Думаю, не стоит лишний раз объяснять, почему так. То же самое можно сказать и о времени года: зимой, к примеру, прогревать приходится чаще и значит время работы ДВС будет больше нежели летом.

Теперь что касается процедуры замены. Стоит сразу сказать, что для выполнения этой работы нам понадобится:

1. Канистра свежего масла объемом 4 литра
2. Воронка
3. Ключ на 17 или головка с трещоткой
4. Емкость для слива отработки

Порядок проведения работы по смене масла на ВАЗ 2110-2112 и масляного фильтра

Прежде чем приступать к работе, необходимо прогреть двигатель до рабочей температуры, чтобы масло лучше стекало из поддона двигателя.

Первым делом открываем капот и откручиваем пробку заливной горловины.

После чего откручиваем сливную пробку в поддоне, предварительно подставив емкость для слива:

И ждем несколько минут, пока вся отработка не стечет из поддона:

Теперь можно закручивать пробку на место и заливать промывочное масло до минимального уровня по щупу. Затем дать поработать несколько минут и слив его, можно откручивать масляный фильтр:

Закручиваем пробку поддона окончательно и берем новый фильтр. Смазываем его резинку, заливаем половину его емкости и заворачиваем на место. После этого можно заливать новое масло через воронку в отверстие клапанной крышки, как это показано наглядно на фото ниже:

Уровень по щупу должен быть между метками MIN и MAX, что составляет примерно около 3,2 литров. Заворачиваем пробку на место и заводим двигатель. Ждем пока погаснет лампа аварийного давления масла, на что требуется обычно не более пары секунд. На этом можно считать процедуру замены масла на ВАЗ 2110-2112 законченной. Не забываем во время производить эту процедуру, чтобы сохранить жизнь вашему мотору как можно дольше.

Замена масла в двигателе ВАЗ 2110, ВАЗ 2111, ВАЗ 2112 относится к процедурам регламентного тех.обслуживания. А значит – поменять масло своими руками несложно, а делается это – регулярно.

Когда менять, сколько и какое масло заливать ВАЗ 2110

Периодичность замены масла ВАЗ 2110 составляет 10,000 км пробега или раз в год. Также надо заменить масляный фильтр. Вместе с тем, промывку системы смазки двигателя советуют делать каждые 30,000 км пробега.

Заправочный объем масла ВАЗ 2110 – 3,5 литра (вместе с фильтром).

Как поменять масло в двигателе ВАЗ 2110, ВАЗ 2111, ВАЗ 2112

Масло меняется на горячую, чтобы лучше сливалось. Оно будет вытекать быстрее, если предварительно открутить крышку заливной горловины и приподнять щуп.

Что понадобится : ключ на 17, съемник масляного фильтра, отвертка, тряпка, воронка.

1. Автомобиль следует установить на ровную площадку, заблокировать колеса, поддомкратить переднюю часть и установить упоры. Или загнать машину на яму, эстакаду или подъемник. Доступ к масляному поддону может закрывать защита, которую придется снимать.
2. Далее нужно подставить емкость под сливное отверстие на картере двигателя, открутить сливную пробку и слить масло. Не стоит забывать, что масло прогретое и может обжечь. Когда оно прекратит вытекать, можно закрутить пробку.
3. На очереди – замена масляного фильтра . Он , в данном случае – ленточнымм. Если такого съемника нет, можно попытаться открутить фильтр от руки или вбить в него отвертку (ближе к краю) и использовать ее как рычаг.
4. Новый масляный фильтр следует наполнить до половины свежим маслом, им же смазать уплотнительную резинку. Закручивается фильтр от руки, плотно, затягивать следует на 1/3 или 1/4 оборота после того, как пойдет сопротивление.
5. После этого надо проверить затяжку сливной пробки и масляного фильтра, а там уже можно заливать новое масло в двигатель. При чем заливать весь объем сразу не стоит – немногим лучше недолива.
6. Поэтому следует залить чуть меньше требуемого объема, затем выждать немного и проверить уровень по щупу. Оптимально, когда уровень масла будет под отметкой MAX. После процедуры можно запустить двигатель на несколько минут, затем дать ему остыть, выждать несколько минут и еще раз проверить уровень масла. Если надо – довести его до кондиции.

Начинающим владельцам Ваз 2110 или 2111(12) рано или поздно приходится менять масло в двигателе и вот здесь возникает вопрос «как заменить масло». С такой проблемой столкнулся и я, ранее у меня была «семерка» (ваз 2107), на ней я менял масло многократно. Года 2 назад я приобрел ваз 2110, о чем ни сколько не пожалел. Так вот здесь вначале пришлось повозиться с заменой.

Периодичность замены масла на ваз 2110

Первую замену масла на новом автомобиле или на авто после капремонта нужно делать через 2000-3000 км, после каждые 10000-15000 км (в зависимости от используемого масла). Я заливаю полусинтетику и меняю через 8000-10000 км, сразу залил Mobil, но что то мне он не понравился, поменял его на Catrol – двигатель стал работать ровнее, но сейчас не об этом, о выборе масла я расскажу в другой статье.

Для замены потребуется 3,5 литра масла, поэтому лучше купить 4 литровую канистру, чтобы осталось немного на доливку.

Масло необходимо менять на горячем двигателе, чтобы оно полностью стекло, поэтому перед заменой масла необходимо хорошо прогреть двигатель. Я обычно меняю после какой-нибудь поездки.

Для замены масла необходимо загнать автомобиль на смотровую яму или эстакаду, так же потребуется съемник масляного фильтра (в случае если фильтр сильно затянут или прикипел), широкая емкость объемом не меньше 4 литров и ключ на 17 мм.

Ход работ:

Установка нового масляного фильтра и заливка нового масла.

Закручивайте фильтр аккуратно, чтобы не повредить уплотнительное кольцо и только усилием рук.

В двигателе Ваз 2114 2110 это необходимая процедура, если вы хотите что бы двигатель служил долго.

Периодичность замены моторного масла

Замена масла производится примерно каждые 10 — 15 тыс. км. при обычных условиях эксплуатации автомобиля. Конечно, если ваша машина «рабочая лошадка» и двигатель подвергается высоким нагрузкам, масло рекомендуется менять чаще, каждые 7 — 9 тыс.км.

Перед заменой масла, а точнее перед тем, как его сливать, прогрейте хорошо двигатель. Холодное масло не такое текучие и следовательно сольется не все.
Поставьте машину на яму или заедте на эстакаду (подъемник)

Не смешивайте масла разных производителей и масла с разными показателями (даже если они одной фирмы). Если хотите залить масло другой фирмы или состава, то следует промыть двигатель специальным средством (Обычно это промывочное масло для двигателя)

1. Открутите крышку масляной горловины

Ваз 2110 (8 кл двигатель)

Ваз 2112 (16 кл двигатель)

2. Ключом «на 17» отверните пробку сливного отверстия и слейте масло в тару объемом 5 л. Масло будет сливаться 10-15 мин (Масло ГОРЯЧЕЕ ). Затем закрутите пробку

3. При замене масла так же необходимо менять масляный фильтр (цена его не высока в пределах 200-300р.)(Используйте перчатки). Фильтр находится на задней стенке блока. Поставьте емкость под него и открутите специальным съемником, цепью или рукой. Также подойдет обычный ремень для брюк. Если подобных приспособ нет, а вручную фильтр не поддается, то проткните его отверткой и используйте ее как рычаг.

Когда вы фильтр открутили, убедитесь что на нем есть резиновая прокладка, если ее нет, то она пристала к блоку двигателя. Найдите ее и утилизируйте. При установке нового фильтра прокладку смазывают, а в фильтр заливают примерно 200 мг нового масла. Закручиваем фильтр и затягиваем рукой на 3/4 оборота после соприкосновения прокладки с двигателем (не перетяните). (На фото двигатель снят с автомобиля)

4. Залейте около 3х литров масла

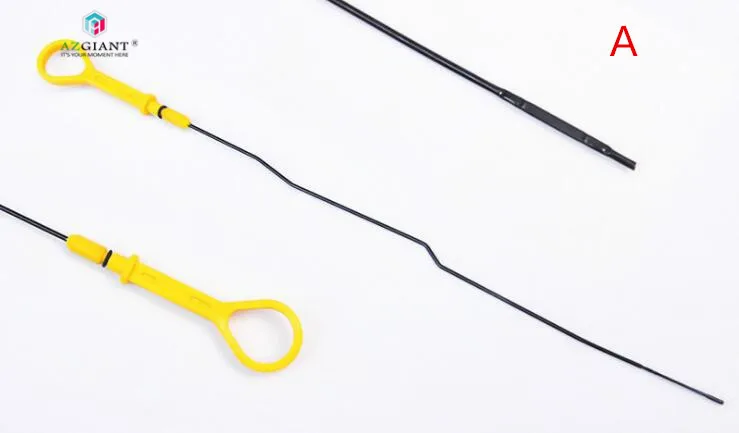

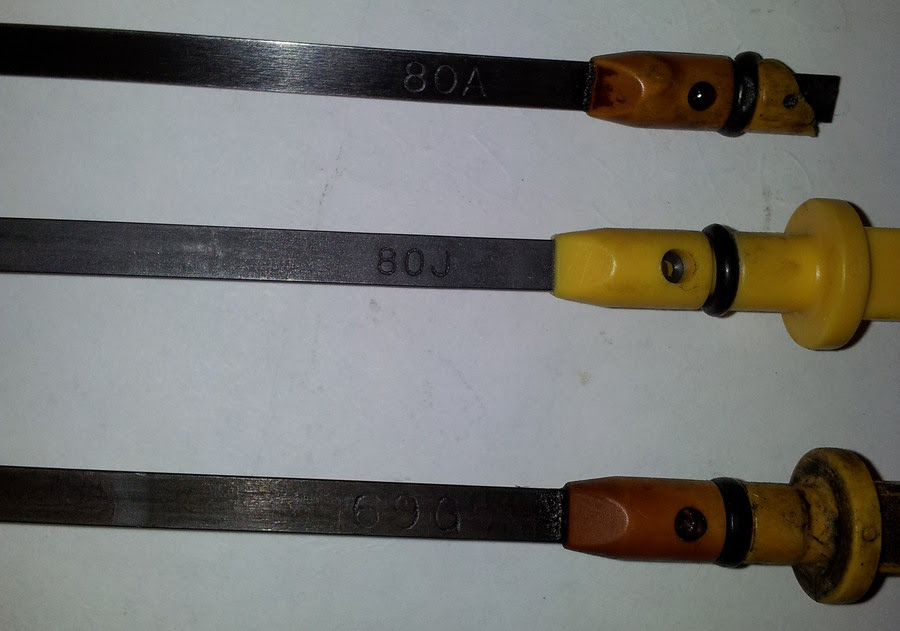

5. Для проверки уровня масла достаем щуп, протираем его и вновь опускаем, затем опять достаем и только тогда снимаем показания двигатель

Двигатель ВАЗ-2112 . (Крышка двигателя снята для наглядности)

Почему давит масло из под щупа?

#1  01.03.2011 19:51:52 Korum Посетитель Откуда: Самара Авто: ВАЗ 21093 Регистрация: 20. 12.2009 Сообщений: 24 ВАЗ 21093, карбюратор. Компрессия 12 на всех цилиндрах,масло ZIC п/с свежее, уровень масла посередине между метками, чистил шланги, сапун, сетку маслоотражателя, не помогло. Подскажите, что может быть? #2  01.03.2011 20:48:36 Alex_KS Автолюбитель Откуда: Череповец Регистрация: 15.01.2011 Сообщений: 56 Поблагодарили 2 раза в 2 сообщениях Пробка на щупе в норме? По щупу не передвинулась? #3  01.03.2011 20:56:52 chervonec Гость Поблагодарили 10 раз в 10 сообщениях Вариант заменить щуп: купить новый или попросить у соседа. …… #4  01.03.2011 21:43:40 Korum Посетитель Откуда: Самара Авто: ВАЗ 21093 Регистрация: 20.12.2009 Сообщений: 24 Пробка встает не очень плотно, пружинит. А разве в щупе дело? Может быть из-за высокого давления? Пробовал вынимать щуп при 2000 оборотах двигателя, масло выбивает сантиметров на 30 вверх. #5  01.03.2011 21:48:09 chervonec Гость Поблагодарили 10 раз в 10 сообщениях Korum: Пробка встает не очень плотно, пружинит. А разве в щупе дело? Может быть из-за высокого давления? Пробовал вынимать щуп при 2000 оборотах двигателя, масло выбивает сантиметров на 30 вверх. Наверное нет вентиляции картера, попробуй снять шланг сапуна с крышки головки, может вход туда засорился, поэтому создается излишнее давление. У новых машин компрессия еще выше, но масло не плещет… #6  01.03.2011 21:50:58 Korum Посетитель Откуда: Самара Авто: ВАЗ 21093 Регистрация: 20.12.2009 Сообщений: 24 chervonec: Korum: Пробка встает не очень плотно, пружинит. А разве в щупе дело? Может быть из-за высокого давления? Пробовал вынимать щуп при 2000 оборотах двигателя, масло выбивает сантиметров на 30 вверх. Наверное нет вентиляции картера, попробуй снять шланг сапуна с крышки головки, может вход туда засорился, поэтому создается излишнее давление. У новых машин компрессия еще выше, но масло не плещет… Чистил все входы и выходы и все шланги, не помогло. #7  01.03.2011 21:52:59 Alex_KS Автолюбитель Откуда: Череповец Регистрация: 15.01.2011 Сообщений: 56 Поблагодарили 2 раза в 2 сообщениях Просто уровень масла может быть больше чем надо, а по щупу (если пробка передвинулась) этого не будет видно. #8  01.03.2011 21:56:57 Korum Посетитель Откуда: Самара Авто: ВАЗ 21093 Регистрация: 20. 12.2009 Сообщений: 24 Надо проверить, может и пружинит из-за этого, как то не догадывался что такое может быть)) #9  01.03.2011 23:17:48 КВИН Автолюбитель Откуда: Тарнога Авто: Джили Эмгранд. Регистрация: 26.04.2010 Сообщений: 1139 Поблагодарили 83 раза в 82 сообщениях Э-э-ээ. Какого года авто? Сколько пробег? #10  02.03.2011 17:34:03 Полинα Бабсовет Откуда: Вологда Регистрация: 19. 02.2009 Сообщений: 13056 Поблагодарили 1123 раза в 845 сообщениях Знакомый слесарь посоветовал менять поршневую… “У действительно хороших водителей мухи расплющены об боковые стёкла.” (с) Вальтер Рёрль. #11  13.03.2011 23:23:52 tusha Автолюбитель Откуда: лальск Авто: 21113,2106 Регистрация: 16.02.2011 Сообщений: 31 Поблагодарили 3 раза в 3 сообщениях направляющие клапанов может сильно изношены #12  13.03.2011 23:24:36 tusha Автолюбитель Откуда: лальск Авто: 21113,2106 Регистрация: 16. 02.2011 Сообщений: 31 Поблагодарили 3 раза в 3 сообщениях направляющие клапанов может сильно изношены #13  04.07.2015 20:40:49 VS1606 Посетитель Регистрация: 04.07.2015 Сообщений: 1 Поблагодарили 1 раз в 1 сообщении Бывает что некоторые выводят трубку наружу которая ведет из крышки двигателя в воздушный фильтр. Так вот если такая трубка выведена наружу то проверьте её если она забита то причина скорее всего в ней. #14  05.07.2015 10:01:57 олежек1288 Автолюбитель Откуда: вологда Регистрация: 07. 09.2010 Сообщений: 4233 Поблагодарили 215 раз в 192 сообщениях вот из всего что написано можно принять только одно ( то что посоветовал знакомый) но не прошневую менять  а делать ремонт мотора свой компресометр уберите подпльше и никому его больше не давайте это во первых во вторых если газы прорываются в поддон то там создается избыточное давление и никакие вентиляции не помогут так что мотор на стол #15  05.07.2015 10:26:42 Саня Борода Мастер Откуда: Череповец Авто: два ФФ2 Регистрация: 27.01.2010 Сообщений: 27215 Поблагодарили 1490 раз в 1325 сообщениях олежек1288, на даты сообщений посмотри Если нет своей цели в жизни, то приходится работать на того, у кого она есть. #16  05.07.2015 10:56:29 Greystranger Автолюбитель Откуда: Вологда Авто: Лада 11173 Левосипед Старт-Шоссе Регистрация: 23.05.2009 Сообщений: 1666 Поблагодарили 77 раз в 61 сообщении Некропостеры, блин… Все говорят, что мы вместе Все говорят, но не многие знают в каком… (В.Цой) #17  05.07.2015 11:57:19 олежек1288 Автолюбитель Откуда: вологда Регистрация: 07.09.2010 Сообщений: 4233 Поблагодарили 215 раз в 192 сообщениях а я смотрю свежие)))))))))))) ну ладно Страница 1 из 1 1 чел. читают эту тему (пользователей: 0, гостей: 1)

Почему выкидывает масло через щуп?

Техническое состояние масляной системы ДВС указывает на потребность в ремонте силового агрегата. В частности, многие задаются вопросом о том, почему выкидывает масло через щуп, думая, что проблема именно в масляной системе. На самом деле с ней все нормально, но таким образом она сигнализирует о проблемах поршневой группы. С появлением таких признаков необходимо задуматься о капитальном ремонте двигателя. Это обусловлено тем, что на самом деле причина выброса масла через щуп заключается в повышении давления внутри картера. Это происходит за счет того, что в картер проникают отработанные газы поршневой системы. Смешиваясь с парами нагретого смазочного материала они создают давление, масло негативно воздействует на все комплектующие, сальники и, соответственно, выдавливается через канал щупа.

Многие считают, что пришло время заменить масло и при этом промыть двигатель. Но даже окислившийся смазочный материал не выдавливается из картера. Для этого необходимо повышение давления, что происходит только при износе поршневой группы. Рассмотрим детально, почему так происходит и какие методы помогут устранить причины выдавливания масла через щуп.

Почему происходит выброс масла через щуп

Даже в конструкции современных двигателей внутреннего сгорания невозможно полностью пресечь проникновение отработанных газов в картер. Так как после возгорания в рабочей камере возникает высокое давление, газы проникают в картер через зазор между кольцами и гильзой цилиндра. Это происходит при движении поршня вниз. Конструктивно двигатель имеет вентиляцию картера, через которую отработанные газы и пары смазочного материала утилизируются. Некорректная работа данной системы тоже кидает масло через щуп, так как отработанные газы не успевают утилизироваться, от чего постепенно нарастает давление.

Что касается износа поршневой группы, возникновение проблемы очевидно. В процессе эксплуатации силового агрегата происходит износ поршневых колец. Естественно, увеличивается зазор между кольцами и стенками гильзы цилиндра. Из-за этого объем отработанных газов, уходящих в картер, также увеличивается. При этом даже корректно работающая система вентиляции картера не способна справиться с увеличившимся объемом и давление неуклонно растет. В результате система гонит масло через щуп и давит на сальники. Это способствует выдавливанию последних и появлению течи. Поэтому игнорирование утечек смазочного материала через канал щупа в скором времени приводит к деформации сальников, потере масла и, возможно, более серьезным проблемам, связанным с работоспособностью комплектующих двигателя.

Вытекает масло через щуп при плохой работе системы вентиляции картера

Конструкция системы позволяет отвести с картера отработанные газы через маслоотделитель и фильтрующий воздушный элемент. Первый необходим для отделения частичек масла, проникающих в систему вместе с газами. Отделившаяся смазка возвращается в картер по трубке маслоотделителя. Снижение пропускной способности системы вентиляции может быть вызвано засорением трубки маслоотделителя или всасывающего вентиляционного коллектора, а также загрязнением фильтрующего элемента.

Чтобы вернуть былую пропускную способность, необходимо заменить фильтрующий элемент или прочистить трубку маслоотделителя. Сделать это можно как с помощью специалистов, так и самостоятельно. Но стоит оговориться, что такие мероприятия эффективны только в случае удовлетворительного технического состояния поршневой группы. Если после обслуживания системы вентиляции все равно давит масло через щуп, значит проблему необходимо искать в поршневой группе.

Что делать, когда давит масло из-под щупа по причине износа двигателя

Износ поршневых колец нельзя восстановить. Единственный способ снизить утечку отработанных газов заключается в замене колец. Это вернет к допустимым нормам все зазоры и, соответственно, повысит герметичность системы. После такого ремонта картер больше не выбрасывает масло через щуп, так как давление в нем приходит в норму. Восстановление герметичности поршневой группы решает и другую проблему двигателя, такую как снижение мощности, что происходит по причине износа колец.

Если картер вашего силового агрегата масло выдавливает через щуп воспользуйтесь вышеописанными способами устранения данной проблемы, а лучше обратитесь в любой автосервис компании Oiler. Наши мастера выполнят диагностику двигателя и определят причины повышенного давления в картере и вытекания масла через канал щупа. Преимущества сотрудничества с нами заключаются в том, что мы решаем проблему в день обращении, а также у нас фиксированные цены на услуги.

Поставил двигатель 16 клапанный на ВАЗ 2109. Поставил готовый двигатель

Сердце автомобиля ВАЗ 2109 – его двигатель. Коробка передач и сцепление вместе с двигателем образуют силовой агрегат, который образует единое целое и закрепляется в моторном отсеке. 16-ти клапанный двигатель ВАЗ 2109
, по сравнению с 8-ми клапанным, отличается лучшей тягой на высоких оборотах … В данной статье рассматривается вопрос, как переделать карбюраторный двигатель в 16-ти клапанный на ВАЗ 2109 на инжекторный. двигатель своими руками.

Особенности инжекторного двигателя на автомобиле ВАЗ 2109

На автомобиль ВАЗ 2109 установлен четырехрядный четырехтактный бензиновый двигатель:

• Расположение цилиндров в один ряд, в моторном отсеке устройство стоит поперечно.
• Шестнадцатиклапанный имеет два распредвала. Цилиндры работают в таком порядке: 1 – 3 – 4 – 2, отсчет ведется от шкива коленчатого вала.
• Распределительная фаза впрыска – система питания агрегата.
• Контроллер управляет двигателем.
• Большинство устройств имеют нейтрализатор выхлопных газов.
• На двигателе справа расположены: приводы распределительных валов и генератор.
• Слева – термостат, датчики давления масла и температуры охлаждающей жидкости, стартер.
• Сзади – масляный фильтр, выпускной коллектор, датчик положения коленвала.
• Спереди – впускной коллектор, топливная рампа с форсунками, датчик детонации, щуп уровня масла, генератор, шланг вентиляции картера, датчик фаз.
• Сверху под пластиковой крышкой: ресивер, свечи и высоковольтные провода.
• Блок цилиндров изготовлен из чугуна.
• Цилиндры расточены в блоке и имеют номинальный диаметр 82 миллиметра. Ремонтные размеры можно увеличить на 0,4 мм или 0,8 мм.
  Класс цилиндра обозначается латинскими буквами внизу корпуса блока. Максимальный износ цилиндра не должен превышать 0,15 миллиметра на диаметр.
• Пять опор подшипников прикреплены к блоку цилиндров специальными болтами в нижней части, со съемными крышками.Крышки не взаимозаменяемы, они специально обозначены на внешней поверхности.
  Коленчатый вал защищен от осевого перемещения установкой упорных полуколец в посадочные места на средней опоре. Со стороны шкива коленчатого вала установлено полукольцо из стали и алюминия, сзади такой элемент выполнен из металлокерамики.
  Одно или оба полукольца меняются, когда осевой зазор коленчатого вала увеличивается более чем на 0,35 миллиметра.
• Вкладыши шатуна и коренных подшипников изготовлены из стали-алюминия, тонкостенные.На опорах пятого, четвертого, второго и первого верхних коренных подшипников БК имеются проточки на внутренней поверхности.
  Нет канавок на нижних вкладышах коренных подшипников, на верхнем вкладышах третьего подшипника и вкладышах шатунов.
• На автомобиле ВАЗ 2109 с 16-клапанным двигателем коленчатый вал выполнен из высокопрочного чугуна, имеет пять коренных и четыре шатунных шейки. Он имеет восемь противовесов, отлитых за одно целое с валами.
• Масло к шейкам шатунов подается от коренных шеек через просверленные каналы коленчатого вала, закрытые пробками.
• Устанавливается на передний зубчатый шкив коленчатого вала привода распределительного вала. Он с ней связан, он же служит гасителем крутильных колебаний коленчатого вала.
• Сзади на коленчатом валу закреплен маховик со стальным зубчатым венцом, который служит для запуска двигателя стартером.
• Поршни изготовлены из алюминия. В продольном сечении юбка поршня в поперечном сечении коническая, в поперечном – овальная.
  На внешней поверхности вверху три паза для установки поршневых колец.Для нижнего маслосъемного кольца в канавке проделаны отверстия, через которые масло со стенок цилиндра направляется к поршневому пальцу.
  На головке поршня выбита стрелка, которая при установке детали должна быть направлена ​​в сторону шкива коленчатого вала.

Совет: Не рекомендуется устанавливать новый поршень в изношенный цилиндр без расточки. Может оказаться, что в новом поршне под верхним кольцом канавка будет несколько выше, чем в старом, что приведет к поломке кольца на «ступеньке», образующейся вверху при износе цилиндра.

Два верхних поршневых кольца являются компрессионными.
Не пропускают газы в картер двигателя и способствуют отведению тепла от поршня к цилиндру:

• На нем установлена ​​общая головка на четыре цилиндра. Изготовлен из алюминиевого сплава. Между головкой и блоком устанавливается прокладка, армированная металлическими элементами.

Совет: При ремонте двигателя необходимо заменить прокладку.

Все три части: блок, прокладка и головка скрепляются винтами.
Головка центрируется на блоке с помощью двух втулок:

• С обеих сторон головки, в верхней части, по пять опор для установки распредвалов.
• 16-ти клапанный двигатель на ВАЗ 2109 имеет два распредвала. У каждого из них по восемь кулачков.
  В цилиндре пара соседних кулачков одновременно открывает два клапана. При вращении распределительные валы приводятся в движение от коленчатого вала зубчатым ремнем.
  Опорный ролик расположен под шкивом впускного распредвала, а холостой ход – под выпускным распредвалом.На зубчатый шкив распредвала впускных клапанов приварен диск, обеспечивающий работу датчика фаз.
  Для сборки узла на ведущие шестерни имеются установочные метки: на шкиве коленчатого вала она должна совпадать с меткой на корпусе масляного насоса, а метки на шкивах распределительного вала с метками на приводе распределительного вала, расположенными на его передней крышке.
• Спеченные седла и латунные направляющие клапана запрессованы в головку блока цилиндров. Внутри последних имеются канавки для смазки: по всей длине они выполнены на втулках впускных клапанов и до 1/2 длины отверстия – на втулках впускных.
  Отверстия защищены от грязи колпачками маслоотражателя; детали выполнены из маслостойкой резины.
• Стальные клапаны V-образно расположены в два ряда. Выпускной клапан имеет головку из жаропрочной стали.
  Приводятся в движение гидравлическими толкателями от кулачков распредвала. Смещение на один миллиметр оси кулачка относительно оси гидротолкателя позволяет корпусу гидротолкателя вращаться вокруг своей оси.
  Благодаря этому он равномерно изнашивается. Работа гидротолкателей осуществляется при постоянной подаче масла под давлением.
  Это обеспечивается каналом, расположенным в HZ, который имеет обратный шаровой клапан, который предотвращает после остановки двигателя слив из масляных каналов и каналов, по которым масло подается на шейки распределительного вала, расположенные в нижней части корпуса подшипника. .

Совет: Гидравлические толкатели очень чувствительны к чистоте и качеству масла. Механические примеси могут быстро их разрушить, что сопровождается чрезмерным шумом и интенсивным износом кулачков распределительного вала. Неисправный гидравлический толкатель необходимо заменить; это не подлежит ремонту.

• Клапан закрывается одной пружиной. Он опирается на шайбу нижним концом, а на пластину, которую держат два сухарей – верхний.
  Снаружи сложенные сухари выполнены в виде усеченного конуса, внутри – три упорных выступа, которые входят в пазы на штоке клапана.
• На автомобиле ВАЗ 2109 16 клапанный двигатель комплектуется комбинированной смазкой. Коренные и шатунные подшипники, гидротолкатели, шейки и подшипники распределительного вала смазываются под давлением.
  Масло разбрызгивается на стенки цилиндров, затем на пальцы и кулачки распределительных валов, толкателей, на головку поршня и штоки клапанов. Остальные компоненты двигателя смазываются самотеком.
• Масляный насос установлен на передней стенке БК. Здесь же расположены внутренние шестерни и редукционный клапан. На переднем конце коленчатого вала установлена ​​ведущая шестерня.
• Маслоотделитель расположен в крышке HZ для принудительного отсоса газов.

Как переделать карбюраторный двигатель автомобиля ВАЗ 2109 на 16-клапанный впрыск

При переделке карбюраторного двигателя в инжекторный можно заметить большую разницу в поведении автомобиля.Даже ухудшение некоторых характеристик мотора до достижения 2000 об / мин компенсируется заметным улучшением тяги на высоких оборотах. Двигатель на 5000 об / мин легко выезжает на ровную прямую дорогу.
Для выполнения работ вам понадобится:

• Головка блока цилиндров V16 в комплекте с ресивером и коллекторами.
• Корпус дроссельной заслонки, в котором установлен датчик, контролирующий положение дроссельной заслонки.
• Датчик детонации.
• Регулятор холостого хода.
• Штаны с кислородным датчиком.
• Ролики.
• Датчик массового расхода воздуха.
• Термостат с датчиком.
• Шкивы.
• Крышка газораспределительного механизма.
• Датчик фазы.
• Электропроводка высокого напряжения.
• Проводка к форсункам и под капотом.
• Бензобак в сборе.

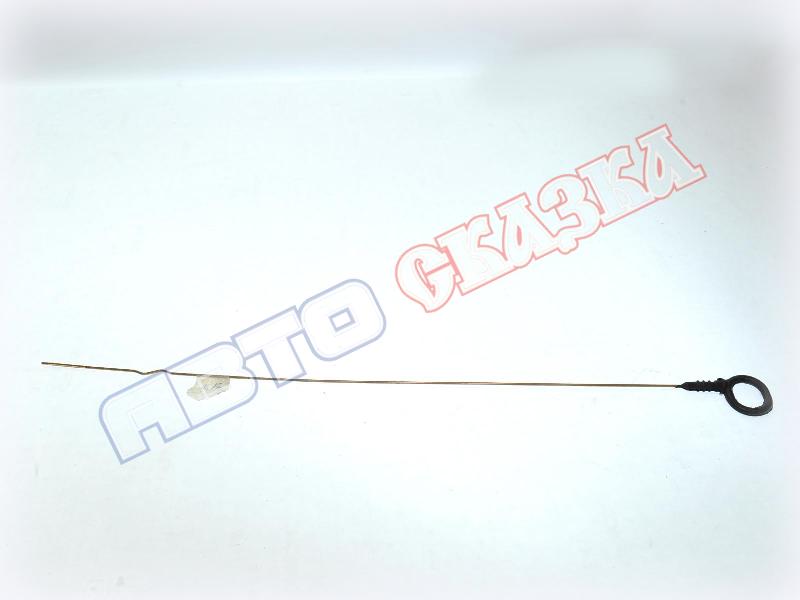

• Указатель уровня масла.
• Топливопроводы и трубопроводы.
• Генератор.
• Рампа с насадками.
• Контроллер VS 5.1 … -42
• Датчик положения коленчатого вала.
• Датчик скорости.
• Электропроводка топливного насоса.
• Кронштейн генератора.
• Натяжитель ремня.
• Шатуны.
• Коленчатый вал и шкив генератора.
• Кольца и пальцы.
• Поршни.
• Паук.
• Датчик уровня масла.
• Корпус масляного насоса вместе с отливом под ДПКВ.

Совет: Хотя все работы можно производить, не снимая агрегат, но для удобства двигатель лучше снять.

Рабочие инструкции включают:

• Съемная КП, бензобак, топливопроводы.
• Демонтируется вся система зажигания.
• Генератор, термостат и все ремни и шкивы сняты.
• Устанавливается новый бензобак с бензонасосом. Его фото представлены ниже.

• Отсоединены патрубки системы охлаждения. Несмотря на то, что некоторые из них можно использовать, цена на продукцию невысока, поэтому лучше заменить все.
• Поддон снят.
• Установлены новые поршни и шатуны (под плавающие пальцы). Эта замена необходима, потому что у старых более низкая степень сжатия. К тому же в них нет специальных канавок, которые нужны для клапанов новой ГБЦ.
• Замена масляного насоса на устройство с отливом для ДПКВ на крышке.

• Меняются патрубки всей системы охлаждения.
• Выполнены подготовительные работы к установке 16-ти клапанной головки. При этом расположение крепежных отверстий такое же, но их диаметр необходимо расширить до 12 миллиметров, а болты от старой головки сделать короче.
• Топливопроводы должны быть взяты от модели автомобиля с инжекторным двигателем. Устанавливаются на существующие стандартные места.
• Топливный бак подключается к магистралям после установки на место.
• Проводка к ТНВД сделана от блока управления.
• Провода датчика уровня топлива старые.

Совет: Новую проводку не нужно удлинять, но в стенке моторного отсека проделайте дополнительное отверстие.

• Просверлено отверстие для установки датчика детонации, нарезана резьба М8.
• Насос меняется.
• Установлен новый сапун картера, который приобретается одновременно с масляным щупом.

Совет: Перед этим нужно подготовить коллекторы и головку.Удалите все выступы, на которых сопрягались детали, и обработайте их фрезой. Это снизит сопротивление внутри конструкции.

• Термостат устанавливается от автомобиля с инжекторным двигателем.
• Соединения охлаждающей жидкости подключены.
• Задняя крышка газораспределительного устройства, ролики, шкивы смонтированы.
• Ремень установлен по меткам.
• Генератор смонтирован с приводом. Устанавливаются кронштейн, верхний натяжитель, болт генератора.Все товары приобретаются комплектом.

• При установке нового генератора два нижних отверстия от предыдущего устройства прикручиваются болтами, верхнее отверстие остается свободным.
• Под верхним натяжителем используется один болт от старого и один новый, под который на колодке есть отверстие.
• Все датчики установлены: на крышке масляного насоса – ДПКВ, возле впускного шкива распределителя – датчик фазы, в блоке -, а в блоке и термостате – датчик температуры, старый датчик в головке и давления масла. датчик остался, в термостат установлен новый от инжекторной модели.
• Крышка клапана ставится на герметик.
• Открыты модуль зажигания, дроссельная заслонка, ресивер, гофра, провода свечи зажигания. Прокладывается проводка к датчикам.
• Поставлены воздушный фильтр, новый трос.
• Устанавливается новый паук, резонатор. Глушитель может остаться старым.
• Заправлен маслом, охлаждающей жидкостью, бензином.
• Подключает проводку в салоне к приборной панели и замку зажигания.

Как правильно переоборудовать на автомобиле с карбюраторным двигателем ВАЗ 2109, с 16-клапанным двигателем инжекторного типа хорошо видно на видео.После того, как все работы будут проделаны под капотом, останется совсем другой приятный на вид двигатель автомобиля ВАЗ 2109.

Объект переделки – карбюраторный двигатель модификации 21083 от ВАЗ моделей 2108, 2109, 21099. Основная цель – переделка в 16-клапанный инжектор путем установки блока цилиндров главного двигателя от ВАЗ 2112.

Испытания ВАЗ -2109, на котором была установлена ​​16-клапанная головка, показала большую разницу в поведении автомобиля по сравнению с обычной для него системой питания.На низких оборотах (до 2000 об / мин) характеристики немного ухудшаются, но значительное улучшение после выхода двигателя на высокие обороты с лихвой компенсирует этот небольшой недостаток. На четвертой передаче с 16-клапанным двигателем ускорение ощущается так же, как с карбюраторным двигателем на третьей. На ровной прямой дороге двигатель легко достигает 5000 об / мин, что производит на многих водителей незабываемое впечатление.

Что нужно для такого апгрейда?

• ГБЦ 16В,
• с коллектором и ресивером,
• датчик детонации,
• дроссельная заслонка с датчиком положения дроссельной заслонки, регулятор холостого хода,
• ДМРВ,
• патрубок передний с ДК,
• термостат с датчик,
• оба видео,
• шкивы распределительного вала,
• датчик фазы,
• крышка газораспределения,
• комплект проводки,
• контроллер,
• полностью оборудованная топливопровод и бензобак,
• индикатор и датчик уровня масла,
• датчик положения КВ,
• аппарель с комплектом форсунок,
• поршни с кольцами и штифтами,
• генератор с кронштейнами и натяжителем,
• шкив коленвала,
• шатуны,
• привод генератора,
• масляный насос корпус со сливом для датчика положения KV,
• выхлопная система в комплекте.

Наряд на выполнение работ

Все операции можно выполнять, не снимая агрегат, но если его снять, работать будет намного удобнее.

• Головка блока снята, все топливопроводы, штатный бензобак, полностью разобран, термостат, генератор, все ремни и шкивы сняты.
• Отсоединены патрубки системы охлаждения. Некоторые из них можно использовать, но жадничать не стоит, ведь комплект к двигателю ВАЗ 2112 стоит довольно недорого.
• Поддон снят. Старые поршни и шатуны заменяются поршнями с плавающими пальцами модели 12 и десятиточечными шатунами. Такая замена связана с тем, что для старых поршней предусмотрена меньшая степень сжатия, а также отсутствуют специальные выемки для клапанов новой ГБЦ.
• Масляный насос заменен на другой, на крышке которого имеется слив для ДПКВ. Заменить, конечно, можно только крышку, но снять без мощного шестигранника невозможно.
• Установлены новые патрубки системы охлаждения. Рекомендуется заменить весь комплект, это рационально и недорого, хотя можно оставить старые трубы. Нет необходимости в датчике включения вентилятора.
• Готовятся к установке 16-клапанной головки. Несмотря на то, что расположение креплений такое же, укорачивать болты с предыдущей головки все же придется, а в новом отверстии нужно просверлить сверлом х12.
• Топливопровод установлен от модели с инжекторным двигателем (08, 99) на штатные места.
• Топливный бак установлен на место и подключен к трассе. Устанавливает проводку к ТНВД от блока управления. Оставьте провода датчика уровня топлива старыми.
• Чтобы не удлинять новую проводку, можно вырезать отверстие в стенке моторного отсека при его установке в стенку моторного отсека как на ВАЗ-2110.
• В блоке просверливается отверстие для установки датчика детонации, в котором нарезается резьба х8.
• Насос установлен от ВАЗ-2112.
• для вентиляции картера заменен на новый от ВАЗ-2112, он приобретается в комплекте с масляным щупом.
• Головка установлена, при этом старая прокладка заменена на новую, под новую головку. Перед установкой желательно подготовить коллекторы и головку, для чего нужно удалить все выступы на стыках, и пройти по каналам роликовой фрезой, чтобы уменьшить сопротивление внутри них.
• Термостат установлен от инжекторного двигателя Самара-21082.
• Патрубки системы охлаждения подключены.
• На заднюю крышку ГРМ устанавливаются шкивы и ролики от модели 2112. Ремень установлен по меткам, смонтирован генератор и его привод. Натяжитель верхний, болт и нижний кронштейн – от инжектора «восьмерка», весь комплект продается комплектом.
• Все датчики установлены на место. Датчик температуры остается старый, но для термостата нужно покупать новый, рассчитанный на инжекторный двигатель.Остальные датчики тоже нужно покупать новые. Как их установить, а также описание особенностей их установки можно найти в специализированной литературе.
• Крышка клапана установлена ​​на герметик. Модуль зажигания, ресивер, провода, дроссель и гофра ставятся на место. Далее монтируется проводка ко всем датчикам. На место установлен воздушный фильтр, установлен трос привода дроссельной заслонки от 21103.
• Установлена ​​выхлопная система. Можно оставить старый глушитель, но коллектор, «штаны» и резонатор придется покупать новые.
• Проводка подключена к замку и панели приборов. Масло залито, система охлаждения залита, бак залит бензином.

Но прежде чем приступить к такой переделке, необходимо ответить на главный вопрос: стоит ли игра свеч? На разборке можно найти готовые 12-клапанные двигатели от ВАЗ-2112. И если в России при легализации такой переделки могут возникнуть проблемы, то в Украине двигатель для автомобиля считается не более чем обычной запчастью.

Большинство владельцев «девятки» знают, что на ВАЗ 2109 можно установить 16-клапанный двигатель, тем самым улучшив ходовые качества своей машины на высоких оборотах коленчатого вала. Стоит ли и как воплотить идею в жизнь?

Зачем устанавливать новую трансмиссию?

Установка нового двигателя может пригодиться тем автомобилистам, которые хотят улучшить свой устаревший автомобиль. Многие отечественные автомобилисты знают, что «девятка» имеет неплохие ходовые качества, требует немного бензина и в целом не такая прихотливая в обслуживании, как иномарки, поэтому ее часто настраивают.Замена двигателя из 8 ячеек на более совершенную модель имеет свои преимущества:

1. Повышенная мощность.
2. Улучшение ходовых характеристик на высоких скоростях.
3. Эффективное использование топлива за счет системы впрыска.
4. Более стабильная работа силового агрегата.
5. Постоянная регулировка клапана не требуется.

Но есть и минусы:

1. Вам нужно заменить много деталей и инструментов в гараже.
2. На низких оборотах двигатель 16k немного хуже своего 8-клапанного собрата.

Здесь есть два варианта замены:

1. Установка всего двигателя от модели 2112. В этом случае потребуется замена не многих деталей, но стоимость всего двигателя может отложить эту идею.
2. Доработка ГБЦ под новые комплектующие. Это более экономичный, но очень трудоемкий процесс.

Ставим готовый двигатель

Ставим двигатель 2112 на «девятку», так как силовые агрегаты моделей похожи между собой.Также понадобится топливная труба подходящего диаметра (можно и стальная труба, но лучше медная) и бензобак от той же 12-й модели. Далее ведется такая работа:

1. Демонтируем старый блок питания, отсоединяем все патрубки и электронику. Для того, чтобы снять и установить двигатель, нужен кран для удобства, так как весь агрегат увесистый. Это основная проблема в гараже.
2. Когда двигатель снят, в сиденье можно установить новый.Стоит сразу проверить состояние сальников и прокладок, если агрегат используется. Также проверьте натяжение ремней.
3. Далее нужно заменить всю топливную систему: бак, бензонасос, топливопроводы.
4. Отличная замена танку “девятка” – аналог от 2112. Детали одинаковые по размеру, но устройство их другое, что не является препятствием для установки.
5. Для топливных магистралей нужно брать медные трубки, которые лучше гнутся.
6. Теперь можно приступить к подключению инжектора.Если «девятка» 2002 года выпуска и младше, то с подключением проводов особых проблем не возникнет, а для старых моделей придется проделывать новые отверстия вручную.
7. Необходимо установить абсорбер и бензиновый фильтр. Их обычно кладут под днище и фиксируют шпильками.
8. Ставим датчики, меняем проводку на подходящую по длине.
9. С установкой генератора придется попотеть, так как родные крепления не подходят.Найдите подходящие, замените – можно устанавливать. Если коробку передач не менять, то ее придется подтачивать болгаркой.
10. В стартере придется менять бендикс с 12 на 9 зубцов.
11. Финальная переделка – выхлопная система. Трубы не подойдут, поэтому их нужно будет переваривать. Примерка помогает уложить все детали на свои места.

Мощность двигателя такого автомобиля, как ВАЗ 2114, многим автолюбителям может показаться недостаточной. Однако это можно исправить.Разбираемся, как переоборудовать 8-клапанный двигатель в 16-клапанный в ВАЗ 2114

Если установить головку блока цилиндров на 16 клапанов, то мощность автомобиля может превзойти все ожидания. Причина в том, что цилиндры мотора с аналогичной головкой блока могут быть заполнены специальной топливно-воздушной смесью.

В результате значительно увеличивается мощность силового агрегата. Важно отметить, что это абсолютно безопасный способ увеличения «прочности» вашего автомобиля.Разве переделывать 8-ми клапанный двигатель на 16-ти клапанный ВАЗ 2114?

Возникает вопрос о разнице мощности авто. Например, мощность автомобиля, у которого объем двигателя достигает 1,5 литра, а количество лошадиных сил равно 77, можно значительно улучшить. Если заменить 8-клапанную головку на 16-клапанную, то она увеличится до 90 «лошадей»!

Это достаточно большая разница, поэтому вам нужно выяснить, что нужно сделать (и в каком порядке), чтобы улучшить свою машину.

Особенности разборки двигателя

Первое, что нужно сделать, это максимально аккуратно разобрать двигатель. Этот элемент автомобиля является наиболее ценным, поэтому разбирать мотор нужно с особой осторожностью. Лучше всего внимательно изучить инструкцию и посмотреть видео в Интернете о том, как мастера справляются с этой задачей, и только после этого самому делать разборку.

Под клапанной крышкой можно найти множество неприятных дефектов, в том числе плохое состояние ролика.Головка блока цилиндров тоже может выглядеть не лучшим образом, а втулки настолько изношены, что многие удивляются, что они до сих пор работают.

Все это означает, что после разборки двигателя можно найти множество неисправностей или изношенных деталей. Лучше всего заменить каждую из них. Это повысит надежность автомобиля и не будет переживать, что повышенная мощность ВАЗа может стать фатальным фактором и привести к поломке в ближайшее время.

Лучше всего устанавливать бронзовые втулки. Они очень надежны и достаточно долговечны.

Установка головки 16 клапанов на ВАЗ 2114

Для выполнения этой несложной операции необходимо разобрать двигатель. Стоит предупредить, что многие детали придется заменить.

К ним относятся:

• трубка антифриза;
• масляный насос;
• масляный поддон;
• различные датчики;
• коленчатый вал и др.

Несмотря на внушительный список, описанный ниже метод действительно поможет сделать машину еще мощнее, чем раньше.

Переделка двигателя ВАЗ 2114

Переделка 8-ми клапанного двигателя в 16-ти клапанный ВАЗ 2114

В процессе доработки двигателя необходимо заниматься доработкой болтов. Они используются для крепления головки с 16 клапанами. Для модернизации двигателя ВАЗ менять блок цилиндров не нужно, но поменять головку все же необходимо. Чтобы каждый болт надежно входил в отверстие для крепления головки, его следует регулировать не только по диаметру, но и по длине.

Важная информация. Отверстия, которые можно найти в прокладке, также необходимо обработать. Они должны идеально подходить к размеру болта. Если этого не сделать, уровень надежности двигателя значительно снизится.

После этого следует поменять:

• и затем шатуны.

Шатуны ваз 2114

Это нужно делать при сборке цилиндров.

А теперь пора доработать и отрегулировать проводку.

Важно видеть отличие конструкции 16-клапанных поршней от 8-клапанных. Кроме того, у них другое расположение датчиков. Это означает, что может потребоваться удлинить проводку.

После сборки двигателя нужно доработать проводку. Если автовладелец не желает получать лишние финансовые затраты, то ему необходимо оставить модуль зажигания, а затем подключить модуль с помощью высоковольтных проводов… Это самый простой способ сэкономить, поэтому не стоит его игнорировать.

Как переоборудовать 8-клапанный двигатель в 16-клапанный Особенности установки

Болты могут визуально сильно отличаться друг от друга, но пугаться не стоит. Необходимо использовать модифицированные болты.

Эти болты имеют следующие характеристики:

1. Диаметр равен 8-ти клапанному болту;
2. Длина 16 клапанов.

Для облегчения прохождения этих болтов в отверстие их следует предварительно развернуть.Если установить доработанные болты по всем правилам и максимально аккуратно, то надежности двигателя можно только позавидовать.

Болты ГБЦ ВАЗ 2114

Когда автовладельцу кажется, что он не в состоянии самостоятельно выполнить эту операцию, то ему лучше обратиться за помощью к квалифицированным мастерам с достаточным опытом работы. Они обязательно все сделают правильно и правильно.

Дополнительная возможность увеличения мощности автомобиля – тюнинг выпускного коллектора.Это отличный способ немного увеличить номинальную мощность вашего автомобиля.

Полезное видео

Более подробную информацию вы можете получить из видео ниже:

После завершения установки следует обратиться к квалифицированному специалисту, который сможет правильно настроить блок управления двигателем, а затем установить на компьютер специальную программу.

Как часто следует проверять масло в двигателе? | Новости

CARS.COM – Мы не будем сдерживаться, чтобы сказать это: моторное масло – это очень важная вещь, за которой нужно следить с точки зрения технического обслуживания.Это означает, что вам следует проверять моторное масло вашего автомобиля не реже одного раза в месяц, а желательно чаще. Если ваш двигатель сжигает масло или теряет его из-за медленной утечки, вам нужно знать об этом как можно скорее, чтобы вы могли изучить проблему и оперативно решить ее.

По теме: Вам действительно нужно менять масло каждые 3000 миль?

Проверка уровня масла в автомобиле занимает всего несколько минут, хотя для точного показания щупа необходимо, чтобы двигатель был выключен не менее чем на пять минут, чтобы дать маслу, которое прокачивалось около двигателя, успеть стечь обратно в масло. поддон под двигатель.Вы также должны убедиться, что ваш автомобиль стоит на ровной поверхности, и что вы проверяете уровень масла на масляном щупе только после того, как протрите его тряпкой и снова окунете в масляный поддон. Хороший подход – регулярно проверять масло, включая проверку давления воздуха в шинах и других уровней жидкости.

Вам следует больше беспокоиться об уровне масла на щупе, чем о его внешнем виде. В двигателе, который сжигает много масла, могут быть изношены клапаны, поршневые кольца или другие детали, требующие замены.Даже если вы не заметили луж масла под автомобилем, у вас может быть утечка масла. В любом случае низкий уровень масла может в конечном итоге означать, что его недостаточно для смазки всех частей двигателя, которые в нем нуждаются, что увеличивает износ. Кроме того, циркулирующее вокруг двигателя масло помогает охлаждать движущиеся части, поэтому недостаток масла может привести к нагреву двигателя.

Гораздо лучше обнаружить низкий уровень масла раньше, чем позже, потому что чем дольше существует состояние, тем больше шансов, что потребуется дорогостоящий ремонт автомобиля.Дождитесь, когда уровень масла станет достаточно низким, и движущиеся части двигателя могут нагреться до такой степени, что сольются вместе.

Нефть янтарного цвета в свежем виде, быстро темнеет и со временем становится черным. Хотя это может быть признаком того, что пришло время заменить масло в вашем автомобиле, вы должны руководствоваться временем и расстоянием в качестве основных рекомендаций при техническом обслуживании. При замене масла и масляного фильтра соблюдайте рекомендуемые производителем автомобиля интервалы, указанные в руководстве пользователя, но делайте это не реже одного раза в год, независимо от того, сколько миль вы проезжаете.

Редакционный отдел Cars.com – ваш источник автомобильных новостей и обзоров. В соответствии с давней политикой этики Cars.com редакторы и рецензенты не принимают подарки или бесплатные поездки от автопроизводителей. Редакционный отдел не зависит от отделов рекламы, продаж и спонсируемого контента Cars.com.

Моторное масло – проверка и заливка | Моторный отсек | Техническое обслуживание и сервис | S60 2016

Двигатель с масляным щупом

Не относится к 4-цил.двигатель или 5-цил. дизельный двигатель, имеющий электронный датчик уровня масла.

Измерительный щуп и заливная трубка.

Проверка уровня масла в новом автомобиле особенно важна перед первой плановой заменой масла.

Volvo рекомендует проверять уровень масла каждые 2 500 км. Наиболее точные измерения производятся на холодном двигателе перед запуском. Измерение будет неточным, если оно будет проведено сразу после выключения двигателя.Щуп покажет, что уровень слишком низкий, потому что масло не успело стечь в масляный поддон.

Уровень масла должен находиться между отметками MIN и MAX.

Измерение и наполнение при необходимости

Убедитесь, что автомобиль стоит ровно. После выключения двигателя важно подождать 5 минут, чтобы масло стекало обратно в поддон.

Потяните вверх и протрите щуп.

Вытащите и проверьте уровень.

Если уровень близок к MIN, следует добавить 0,5 литра. Если уровень значительно ниже, то требуется дополнительная сумма.

При необходимости проверьте уровень еще раз, проехав небольшое расстояние.Затем повторите шаги 1–4.

Предупреждение

Никогда не заливайте воду выше отметки MAX. Уровень никогда не должен быть выше MAX или ниже MIN, так как это может привести к повреждению двигателя.

Предупреждение

Не проливайте масло на горячий выпускной коллектор из-за опасности возгорания.

Двигатель с электронным датчиком уровня масла, 4-цил.

Заливная трубка

Двигатели с электронным датчиком уровня масла не имеют масляного щупа.

.

В некоторых случаях может потребоваться доливка масла между интервалами обслуживания.

Не нужно предпринимать никаких действий с уровнем масла в двигателе, пока на дисплее комбинированной приборной панели не появится сообщение, см. Следующий рисунок.

Сообщение и графика на дисплее. Левый дисплей отображается на цифровой комбинированной приборной панели, а правый – на аналоговом.

Сообщение

Уровень масла в двигателе

Уровень масла проверяется с помощью электронного указателя уровня масла с регулировочным переключателем при выключенном двигателе, см. Навигация по меню – комбинированный приборный щиток.

Предупреждение

Если отображается сообщение Требуется обслуживание масла, посетите мастерскую – рекомендуется авторизованная мастерская Volvo. Уровень масла может быть слишком высоким.

Важно

При получении сообщения о низком уровне масла заправляйте только указанный объем, например 0,5 литра.

Примечание

Система не может напрямую обнаруживать изменения, когда масло заливается или сливается. Автомобиль должен был проехать ок.30 км и простояли в течение 5 минут с выключенным двигателем и на ровной поверхности до того, как индикация уровня масла станет правильной.

Предупреждение

Не проливайте масло на горячий выпускной коллектор из-за опасности возгорания.

Измерение уровня масла, 4-цил.


 Если необходимо проверить уровень масла, то это следует выполнить в следующей последовательности.


Поверните регулировочное кольцо на левом подрулевом переключателе в положение «Уровень масла».

Примечание

Если правильные условия для измерения уровня масла не соблюдены (время после выключения двигателя, наклон автомобиля, наружная температура и т. Д.), То будет показано сообщение Недоступно. Это означает, что , а не , означает, что в системах автомобиля что-то не так.

Двигатель с электронным датчиком уровня масла, 5-цил. дизель

Заливная трубка

Двигатели с электронным датчиком уровня масла не имеют масляного щупа.

.

Не нужно предпринимать никаких действий с уровнем масла в двигателе, пока на дисплее комбинированной приборной панели не появится сообщение, см. Следующий рисунок.

Сообщение и графика на дисплее. Левый дисплей отображается на цифровой комбинированной приборной панели, а правый – на аналоговом.

Сообщение

Уровень масла в двигателе

Уровень масла проверяется с помощью электронного указателя уровня масла с регулировочным переключателем при выключенном двигателе, см. Навигация по меню – комбинированный приборный щиток.

Предупреждение

Если отображается сообщение Требуется обслуживание масла, посетите мастерскую – рекомендуется авторизованная мастерская Volvo.Уровень масла может быть слишком высоким.

Важно

В случае сообщения «Низкий уровень масла» Долейте 0,5 литра, заправляйте только 0,5 литра.

Примечание

Уровень масла определяется системой только во время движения. Система не может напрямую обнаруживать изменения при заливке или сливе масла. Автомобиль должен проехать около 30 км, прежде чем уровень масла будет отображаться правильно.

Предупреждение

Не доливайте масло, если уровень (3) или (4) соответствует показанному на рисунке ниже.Уровень никогда не должен быть выше MAX или ниже MIN, так как это может привести к повреждению двигателя.

Предупреждение

Не проливайте масло на горячий выпускной коллектор из-за опасности возгорания.

Измерение уровня масла, 5-цил. дизельное топливо


 Если необходимо проверить уровень масла, то это следует выполнить в следующей последовательности.


Поверните регулировочное кольцо на левом подрулевом переключателе в положение «Уровень масла».

Цифры 1-4 представляют уровень заполнения. Не доливайте масло, если указан уровень заполнения (3) или (4). Рекомендуемый уровень заполнения – 4. Сообщение и графика на дисплее. Левый дисплей отображается на цифровой комбинированной приборной панели, а правый – на аналоговом.

16-ти клапанный карбюраторный двигатель ВАЗ.

Мощность двигателя такого автомобиля, как ВАЗ 2114, многим автолюбителям может показаться недостаточной.Однако это можно исправить. Разбираемся, как переоборудовать 8-клапанный двигатель в 16-клапанный в ВАЗ 2114

Если установить головку блока цилиндров на 16 клапанов, то мощность автомобиля может превзойти все ожидания. Причина в том, что цилиндры мотора с аналогичной головкой блока могут быть заполнены специальной топливовоздушной смесью.

В результате значительно увеличивается мощность силового агрегата. Важно отметить, что это совершенно безопасный способ увеличить «прочность» вашего автомобиля.Так как же переделать 8-ми клапанный двигатель на 16-ти клапанный ВАЗ 2114?

Возникает вопрос о разнице мощности авто. Например, мощность автомобиля, у которого объем двигателя достигает 1,5 литра, а количество лошадиных сил равно 77, можно значительно улучшить. Если заменить 8-клапанную головку на 16-клапанную, то она увеличится до 90 «лошадей»!

Это достаточно большая разница, поэтому вам нужно выяснить, что нужно сделать (и в каком порядке), чтобы улучшить свою машину.

Особенности разборки двигателя

Первое, что нужно сделать, это максимально аккуратно разобрать двигатель. Этот элемент автомобиля является наиболее ценным, поэтому разбирать мотор нужно предельно осторожно. Лучше всего внимательно изучить инструкцию и посмотреть видео в интернете о том, как умельцы справляются с этой задачей, и только после этого самому делать разборку.

Под клапанной крышкой можно найти множество неприятных дефектов, в том числе плохое состояние ролика.Головка блока цилиндров тоже может выглядеть не лучшим образом, а втулки настолько изношены, что многие удивляются, что они до сих пор работают.

Все это означает, что после разборки двигателя можно найти множество неисправностей или изношенных деталей. Лучше всего заменить каждую из них. Это повысит надежность автомобиля и не будет переживать, что повышенная мощность ВАЗа может стать фатальным фактором и привести к поломке в ближайшее время.

Лучше всего устанавливать бронзовые втулки. Они очень надежны и достаточно долговечны.

Установка головки 16 клапанов на ВАЗ 2114

Для выполнения этой несложной операции необходимо разобрать двигатель. Стоит предупредить, что многие детали придется заменить.

К ним относятся:

• трубка антифриза;
• масляный насос;
• масляный поддон;
• различные датчики;
• коленчатый вал и др.

Несмотря на внушительный список, описанный ниже метод действительно поможет сделать машину еще мощнее, чем раньше.

Переделка двигателя ВАЗ 2114

Переделка 8-ми клапанного двигателя в 16-ти клапанный ВАЗ 2114

В процессе доработки двигателя необходимо заниматься доработкой болтов. Они используются для крепления головки с 16 клапанами. Для модернизации двигателя ВАЗ менять блок цилиндров нет необходимости, однако поменять головку все же необходимо. Чтобы каждый болт надежно входил в отверстие для крепления головки, его следует регулировать не только по диаметру, но и по длине.

Важная информация. Отверстия, которые можно найти в прокладке, также необходимо обработать. Они должны идеально подходить к размеру болта. Если этого не сделать, уровень надежности двигателя значительно снизится.

После этого следует поменять:

• и затем шатуны.

Шатуны ваз 2114

Это нужно делать при сборке цилиндров.

А теперь пора доработать и отрегулировать проводку.

Важно видеть отличие конструкции 16-клапанных поршней от 8-клапанных. Кроме того, у них другое расположение датчиков. Это означает, что может потребоваться удлинить проводку.

После сборки двигателя нужно доработать проводку. Если автовладелец не желает получать лишние финансовые затраты, то ему необходимо оставить модуль зажигания, а затем подключить модуль с помощью высоковольтных проводов… Это самый простой способ сэкономить, поэтому не стоит его игнорировать.

Как переоборудовать 8-клапанный двигатель в 16-клапанную. Особенности

Болты могут визуально сильно отличаться друг от друга, но не стоит пугаться. Необходимо использовать модифицированные болты.

Эти болты имеют следующие характеристики:

1. Диаметр равен 8-ти вентильному болту;
2. Длина 16 клапанов.

Для облегчения прохождения этих болтов в отверстие их следует предварительно развернуть.Если доработанные болты установить по всем правилам и максимально аккуратно, то надежности двигателя можно только позавидовать.

Болты ГБЦ ВАЗ 2114

Когда автовладельцу кажется, что он не в состоянии самостоятельно выполнить эту операцию, то ему лучше обратиться за помощью к квалифицированным мастерам с достаточным опытом работы. Они обязательно все сделают правильно и правильно.

Дополнительной опцией увеличения мощности автомобиля является тюнинг выпускного коллектора… это отличный способ немного увеличить показатель мощности вашего транспорта.

Полезное видео

Более подробную информацию вы можете получить из видео ниже:

После завершения установки следует обратиться к квалифицированному специалисту, который сможет правильно настроить блок управления двигателем, а затем установить на компьютер специальную программу.

Объектом переделки является модификация карбюраторного двигателя 21083 от ВАЗ моделей 2108, 2109, 21099. Основная цель – переделка в 16-клапанный инжектор с установкой главного блока цилиндров от ВАЗ 2112.

Испытания ВАЗ-2109, на котором была установлена ​​16-клапанная головка, показали большую разницу в поведении автомобиля по сравнению с его обычной системой питания. На низких оборотах (до 2000 об / мин) характеристики немного ухудшаются, но значительное улучшение после установки двигателя на высокие обороты с лихвой компенсирует этот небольшой недостаток. На четвертой передаче с 16-клапанным двигателем ускорение ощущается так же, как с карбюраторным двигателем на третьей. На ровной прямой дороге двигатель легко достигает 5000 об / мин, что производит на многих водителей незабываемое впечатление.

Что нужно для такого апгрейда?

• ГБЦ 16В,
• с коллектором и ресивером,
• датчик детонации,
• дроссельная заслонка с датчиком положения дроссельной заслонки, регулятор холостого хода,
• ДМРВ,
• патрубок передний с ДК,
• термостат с датчик,
• оба видео,
• шкивы распределительного вала,
• датчик фазы,
• крышка газораспределения,
• комплект проводки,
• контроллер,
• полностью оборудованная топливопровод и бензобак,
• указатель и датчик уровня масла,
• датчик положения КВ,
• аппарель с комплектом форсунок,
• поршни с кольцами и штифтами,
• генератор с кронштейнами и натяжителем,
• шкив коленвала,
• шатуны,
• привод генератора,
• масляный насос корпус со сливом для датчика положения KV,
• выхлопная система в комплекте.

Наряд на работу

Все операции можно выполнять без снятия блока, но с удалением работать будет намного удобнее.

• Снята головка блока, все топливопроводы, штатный бензобак, полностью демонтирован, термостат, генератор, все ремни и шкивы сняты.
• Отсоединены патрубки системы охлаждения. Некоторые из них можно использовать, но жадничать не стоит, ведь комплект к двигателю ВАЗ 2112 стоит довольно недорого.
• Поддон снят. Старые поршни и шатуны заменяются поршнями с плавающей опорой модели 12 и десятипозиционными шатунами. Такая замена связана с тем, что для старых поршней предусмотрена меньшая степень сжатия, а также отсутствуют специальные выемки для клапанов новой ГБЦ.
• Масляный насос заменен на другой, на крышке которого имеется слив для ДПКВ. Заменить, конечно, можно только крышку, но снять без мощного шестигранника невозможно.
• Установлены новые патрубки системы охлаждения. Рекомендуется заменить весь комплект, это рационально и недорого, хотя можно оставить часть старых труб. Нет необходимости в датчике включения вентилятора.
• Готовятся к установке 16-клапанной головки. Несмотря на то, что расположение креплений такое же, укорачивать болты с предыдущей головки все же придется, а в новом отверстии нужно просверлить сверлом х12.
• Топливопровод установлен от модели с инжекторным двигателем (08, 99) на штатные места.
• Топливный бак установлен на место и подключен к магистралям. Установлена ​​проводка к ТНВД от блока управления. Оставьте провода датчика уровня топлива старыми.
• Чтобы не удлинять новую проводку, можно при ее установке в стене моторного отсека вырезать отверстие как на ВАЗ-2110.
• В блоке просверливается отверстие для установки датчика детонации, в котором нарезается резьба х8.
• Насос установлен от ВАЗ-2112. №
• для вентиляции картера заменен на новый от ВАЗ-2112, приобретается в комплекте с масломерным щупом.
• Головка установлена, при этом старая прокладка заменена на новую, под новую головку. Перед установкой желательно подготовить коллекторы и головку, для чего необходимо удалить все выступы на стыках, и пройти по каналам роликовой фрезой, чтобы уменьшить сопротивление внутри них.
• Термостат установлен от инжекторного двигателя Самара-21082.
• Патрубки системы охлаждения подключены.
• На заднюю крышку ГРМ устанавливаются шкивы и ролики от модели 2112. Ремень установлен по меткам, смонтирован генератор и его привод. Натяжитель верхний, болт и нижний кронштейн – от инжектора «восьмерка», весь комплект продается комплектом.
• Все датчики установлены на место. Датчик температуры старый остается, а для термостата нужно покупать новый, рассчитанный на инжекторный двигатель.Остальные датчики тоже нужно покупать новые. Как их установить, а также описание особенностей их установки можно найти в специализированной литературе.
• Крышка клапана установлена ​​на герметик. Модуль зажигания, ресивер, провода, дроссель и гофра ставятся на место. Далее монтируется проводка ко всем датчикам. На место установлен воздушный фильтр, установлен трос привода дроссельной заслонки от 21103.
• Установлена ​​выхлопная система. Можно оставить старый глушитель, но коллектор, «штаны» и резонатор придется покупать новые.
• Подключает проводку к замку и панели приборов … Масло залито, система охлаждения залита, бак залит бензином.

Но прежде чем приступить к такой переделке, необходимо ответить на главный вопрос: стоит ли игра свеч? На разборке можно найти готовые 12-клапанные двигатели от ВАЗ-2112. И если в России при легализации такой переделки могут возникнуть проблемы, то в Украине двигатель для автомобиля считается не более чем обычной запчастью.

Большинство владельцев «девятки» знают, что на ВАЗ 2109 можно установить 16-клапанный двигатель, тем самым улучшив ходовые качества своей машины на высоких оборотах коленчатого вала. Стоит ли и как воплотить идею в жизнь?

Зачем устанавливать новую трансмиссию?

Установка нового двигателя может пригодиться тем автомобилистам, которые хотят улучшить свой устаревший автомобиль. Многие отечественные автомобилисты знают, что «девятка» имеет неплохие ходовые качества, требует немного бензина и в целом не такая прихотливая в обслуживании, как иномарки, поэтому ее часто настраивают.Замена двигателя из 8 ячеек на более совершенную модель имеет свои преимущества:

1. Повышенная мощность.
2. Улучшение ходовых характеристик на высоких скоростях.
3. Эффективное использование топлива за счет системы впрыска.
4. Более стабильная работа силового агрегата.
5. Постоянная регулировка клапана не требуется.

Но есть и минусы:

1. Вам нужно заменить много деталей и инструментов в гараже.
2. На низких оборотах двигатель 16К немного хуже своего 8-клапанного собрата.

Здесь есть два варианта замены:

1. Установка всего двигателя от модели 2112. В этом случае потребуется замена не многих деталей, но стоимость всего двигателя может отложить эту идею.
2. Доработка ГБЦ под новые комплектующие. Это более экономичный, но очень трудоемкий процесс.

Устанавливаем готовый двигатель

Ставим двигатель 2112 на «девятку», так как силовые агрегаты моделей похожи между собой.Также понадобится топливная труба подходящего диаметра (можно и стальная труба, но лучше медная) и бензобак от той же 12-й модели. Далее ведется такая работа:

1. Демонтировать старый силовой агрегат, отключить все патрубки и электронику. Для того, чтобы снять и установить двигатель, нужен кран для удобства, так как весь агрегат увесистый. Это основная проблема в гараже.
2. Когда двигатель снят, в сиденье можно установить новый.Стоит сразу проверить состояние сальников и прокладок, если агрегат используется. Также проверьте натяжение ремней.
3. Далее нужно заменить всю топливную систему: бак, бензонасос, топливопроводы.
4. Отличная замена танку “девятка” – аналог от 2112. Детали одинаковые по размеру, но устройство их другое, что не является препятствием для установки.
5. Для топливных магистралей нужно брать медные трубки, которые лучше гнутся.
6. Теперь можно приступить к подключению инжектора.Если «девятка» 2002 года выпуска и младше, то с подключением проводов особых проблем не возникнет, а для старых моделей придется проделывать новые отверстия вручную.
7. Необходимо установить абсорбер и бензиновый фильтр. Их обычно кладут под дно и закрепляют шпильками.
8. Ставим датчики, меняем проводку на подходящую по длине.
9. С установкой генератора придется попотеть, так как родные крепления не подходят.Найдите подходящие, замените – можно устанавливать. Если коробку передач не менять, то ее придется подтачивать болгаркой.
10. В стартере придется менять бендикс с 12 на 9 зубцов.
11. Последний редизайн – выхлопная система. Трубы не подойдут, поэтому их нужно будет переваривать. Fit помогает уложить все детали на свои места.

Сердце автомобиля ВАЗ 2109 – его двигатель. Коробка передач и сцепление вместе с двигателем образуют силовой агрегат, который образует единое целое и закрепляется в моторном отсеке.
16-клапанный двигатель ВАЗ 2109, по сравнению с 8-клапанным, имеет лучшую тягу на высоких оборотах. В данной статье рассматривается вопрос, как переделать карбюраторный двигатель в 16-клапанный на ВАЗ 2109 в инжекторный своими руками.

Особенности инжекторного двигателя на автомобиле ВАЗ 2109

На автомобиль ВАЗ 2109 установлен четырехрядный четырехтактный бензиновый двигатель:

• Расположение цилиндров в один ряд, в моторном отсеке устройство стоит поперечно.
• Шестнадцатиклапанный имеет два распредвала … Цилиндры работают в таком порядке: 1 – 3 – 4 – 2, отсчет ведется от шкива коленчатого вала.
• Распределительная фаза впрыска – система питания агрегата.
• Контроллер управляет двигателем.
• Большинство устройств имеют нейтрализатор выхлопных газов.
• На двигателе справа расположены: приводы распределительных валов и генератор.
• Слева – термостат, датчики давления масла и температуры охлаждающей жидкости, стартер.
• Сзади – масляный фильтр, выпускной коллектор, датчик положения коленвала.
• Спереди – впускной коллектор, топливная рампа с форсунками, датчик детонации, щуп уровня масла, генератор, шланг вентиляции картера, датчик фаз.
• Сверху под пластиковой крышкой: ресивер, свечи и высоковольтные провода.
• Блок цилиндров изготовлен из чугуна.
• Цилиндры расточены в блоке и имеют номинальный диаметр 82 миллиметра. Размер ремонта можно увеличить на 0.4 мм или 0,8 мм.
  Класс цилиндра обозначается латинскими буквами внизу корпуса блока. Максимальный износ цилиндра не должен превышать 0,15 миллиметра на диаметр.
• Пять опор подшипников прикреплены к блоку цилиндров специальными болтами в нижней части, со съемными крышками. Крышки не взаимозаменяемы, они специально обозначены на внешней поверхности.
  Коленчатый вал защищен от осевого перемещения установкой упорных полуколец в посадочные места на средней опоре.Со стороны шкива коленчатого вала – полукольцо из стали и алюминия, сзади такой элемент – из металлокерамики.
  Одно или оба полукольца меняются, когда осевой зазор коленчатого вала увеличивается более чем на 0,35 миллиметра.
• Вкладыши шатуна и коренных подшипников изготовлены из стали-алюминия, тонкостенные. На опорах пятого, четвертого, второго и первого верхних коренных подшипников БК имеются проточки на внутренней поверхности.
  Нет канавок на нижних вкладышах коренных подшипников, на верхнем вкладышах третьего подшипника и вкладышах шатунов.
• На автомобиле ВАЗ 2109 с 16-клапанным двигателем коленчатый вал выполнен из высокопрочного чугуна, имеет пять коренных и четыре шатунных шейки. Он имеет восемь противовесов, отлитых за одно целое с валами.
• Масло к шейкам шатунов подается от коренных шеек через просверленные каналы коленчатого вала, закрытые пробками.
• На коленчатом валу спереди установлен зубчатый шкив привода распределительного вала. Он с ней связан, он же служит гасителем крутильных колебаний коленчатого вала.
• Сзади на коленчатом валу закреплен маховик со стальным зубчатым венцом, который служит для запуска двигателя стартером.
• Поршни из алюминия. Продольное сечение юбки поршня – коническое, сечение – овальное.
  На внешней поверхности вверху три паза для установки поршневых колец. Для нижнего маслосъемного кольца в канавке проделаны отверстия, через которые масло со стенок цилиндра направляется к поршневому пальцу.
  На головке поршня выбита стрелка, которая при установке детали должна быть направлена ​​в сторону шкива коленчатого вала.

Совет: Не рекомендуется устанавливать новый поршень в изношенный цилиндр без расточки. Может оказаться, что в новом поршне под верхним кольцом канавка будет несколько выше, чем в старом, что приведет к поломке кольца на «ступеньке», образующейся вверху при износе цилиндра.

Два верхних поршневых кольца компрессионные.
Не пропускают газы в картер двигателя, способствуют отводу тепла от поршня к цилиндру:

• На нем установлена ​​общая головка на четыре цилиндра. Изготовлен из алюминиевого сплава. Между головкой и блоком устанавливается прокладка, армированная металлическими элементами.

Совет: При ремонте двигателя необходимо заменить прокладку.

Все три части: блок, прокладка и головка скрепляются винтами.
Головка центрируется на блоке с помощью двух втулок:

• С обеих сторон головки, в верхней части, по пять опор для установки распредвалов.
• 16-ти клапанный двигатель на ВАЗ 2109 имеет два распредвала. У каждого из них по восемь кулачков.
  В цилиндре пара соседних кулачков одновременно открывает два клапана. При вращении распределительные валы приводятся в движение от коленчатого вала зубчатым ремнем.
  Опорный ролик расположен под шкивом впускного распредвала, а холостой ход – под выпускным распредвалом.На зубчатый шкив распредвала впускных клапанов приварен диск, обеспечивающий работу датчика фаз.
  Для сборки узла на ведущие шестерни имеются установочные метки: на шкиве коленчатого вала она должна совпадать с меткой на корпусе масляного насоса, а метки на шкивах распределительного вала с метками на приводе распределительного вала, расположенными на его передней крышке.
• Спеченные седла и латунные направляющие клапана запрессованы в головку блока цилиндров. Внутри последних имеются канавки для смазки: они выполнены на втулках по всей длине впускных клапанов и до 1/2 длины отверстия на впускных втулках.
  Отверстия защищены от грязи колпачками маслоотражателя; детали выполнены из маслостойкой резины.
• Стальные клапаны V-образно расположены в два ряда. Выпускной клапан имеет головку из жаропрочной стали.
  Приводятся в движение гидравлическими толкателями от кулачков распредвала. Смещение на один миллиметр оси кулачка относительно оси гидротолкателя позволяет корпусу гидротолкателя вращаться вокруг своей оси.
  Благодаря этому он равномерно изнашивается. Гидравлические толкатели работают при постоянной подаче масла под давлением.
  Это обеспечивается каналом, расположенным в HZ, который имеет обратный шаровой клапан, который предотвращает после остановки двигателя слив из масляных каналов и каналов, по которым масло подается на шейки распределительного вала, расположенные в нижней части корпуса подшипника.

Совет: Гидравлические толкатели очень чувствительны к чистоте и качеству масла. Механические примеси могут быстро их разрушить, что сопровождается чрезмерным шумом и интенсивным износом кулачков распределительного вала. Неисправный гидравлический толкатель необходимо заменить; это не подлежит ремонту.

• Клапан закрывается одной пружиной. Он опирается нижним концом на шайбу и на пластину, которую держат два сухарей – верхний.
  Снаружи сложенные сухари выполнены в виде усеченного конуса, внутри три упорных выступа, которые входят в пазы на штоке клапана.
• На автомобиле ВАЗ 2109 16 клапанный двигатель оборудован комбинированной смазкой. Коренные и шатунные подшипники, гидротолкатели, шейки и подшипники распределительного вала смазываются под давлением.
  Масло разбрызгивается на стенки цилиндров, затем на пальцы и кулачки распределительных валов, толкателей, на головку поршня и штоки клапанов. Остальные компоненты двигателя смазываются самотеком.
• Масляный насос установлен на передней стенке БК. Здесь же расположены внутренние шестерни и шестерни. редукционный клапан … На переднем конце коленчатого вала установлена ​​ведущая шестерня.
• Маслоотделитель расположен в крышке HZ для принудительного отсоса газов.

Как переделать карбюраторный двигатель автомобиля ВАЗ 2109 на 16-клапанный впрыск

При переделке карбюраторного двигателя в инжекторный можно заметить большую разницу в поведении автомобиля.Даже ухудшение некоторых характеристик мотора до достижения 2000 об / мин компенсируется заметным улучшением тяги на высоких оборотах. Двигатель на 5000 об / мин легко выезжает на ровную прямую дорогу.
Для выполнения работ вам понадобится:

• Головка блока цилиндров V16 в комплекте с ресивером и коллекторами.
• Корпус дроссельной заслонки, в котором установлен датчик, контролирующий положение дроссельной заслонки.
• Датчик детонации.
• Регулятор холостого хода.
• Штаны с кислородным датчиком.
• Ролики.
• Датчик массового расхода воздуха.
• Термостат с датчиком.
• Шкивы.
• Крышка газораспределительного механизма.
• Датчик фазы.
• Электропроводка высокого напряжения.
• Проводка к форсункам и под капотом.
• Бензобак в сборе.
• Указатель уровня масла.
• Топливопроводы и трубопроводы.
• Генератор.
• Рампа с насадками.
• VS 5.1 контроллер … -42
• Датчик положения коленчатого вала.
• Датчик скорости.
• Электропроводка топливного насоса.
• Кронштейн генератора.
• Натяжитель ремня.
• Шатуны.
• Коленчатый вал и шкив генератора.
• Кольца и пальцы.
• Поршни.
• Паук.
• Датчик уровня масла.
• Корпус масляного насоса вместе с отливом под ДПКВ.

Совет: Хотя все работы можно производить, не снимая агрегат, для удобства двигатель лучше взлетать.

Рабочие инструкции включают:

• Съемная КП, бензобак, топливопроводы.
• Демонтируется вся система зажигания.
• Генератор, термостат и все ремни и шкивы сняты.
• Устанавливается новый бензобак с бензонасосом. Его фото представлены ниже.

• Отсоединены патрубки системы охлаждения. Несмотря на то, что некоторые из них можно использовать, но цена на продукцию небольшая, поэтому лучше заменить все.
• Поддон снят.
• Установлены новые поршни и шатуны (под плавающие пальцы). Эта замена необходима, потому что у старых более низкая степень сжатия. К тому же в них нет специальных канавок, которые нужны для клапанов новой ГБЦ.
• Замена масляного насоса на устройство с отливом для ДПКВ на крышке.

• Меняются патрубки всей системы охлаждения.
• Проведены подготовительные работы к установке 16-ти клапанной головки. В этом случае расположение крепежных отверстий такое же, но их диаметр нужно просверлить до 12 миллиметров, а болты от старой головки сделать короче.
• Топливопроводы должны быть взяты от модели автомобиля с инжекторным двигателем. Устанавливаются на существующие стандартные места.
• Подключен к магистральному топливному баку после его переустановки.
• Проводка к ТНВД сделана от блока управления.
• Провода датчика уровня топлива старые.

Совет: новую проводку не нужно удлинять, но можно вырезать дополнительное отверстие в стенке моторного отсека.

• Просверлено отверстие для установки датчика детонации, нарезана резьба М8.
• Насос меняется.
• Установлен новый сапун картера, который приобретается одновременно с масляным щупом.

Совет: Перед этим нужно подготовить коллекторы и головку.Удалите все выступы, на которых сопрягались детали, и обработайте их фрезой. Это снизит сопротивление внутри конструкции.

• Термостат устанавливается от автомобиля с инжекторным двигателем.
• Трубки подключены для теплоносителя.
• Задняя крышка газораспределительного устройства, ролики, шкивы смонтированы.
• Ремень установлен по меткам.
• Генератор смонтирован с приводом. Устанавливаются кронштейн, верхний натяжитель, болт генератора.Все товары приобретаются комплектом.

• При установке нового генератора два нижних отверстия от предыдущего устройства прикручиваются болтами, верхнее отверстие остается свободным.
• Для верхнего натяжителя используется один болт от старого и один новый, под который на колодке есть отверстие.
• Все датчики установлены: на крышке масляного насоса – ДПКВ, возле впускного шкива распределителя – датчик фазы, в блоке -, а в блоке и термостате – датчик температуры, старый датчик в головке и давления масла. датчик остался, в термостат установлен новый от инжекторной модели.
• Крышка клапана ставится на герметик.
• Открыты модуль зажигания, дроссельная заслонка, ресивер, гофра, провода свечи зажигания. Прокладывается проводка к датчикам.
• Установлен воздушный фильтр и новый кабель.
• Устанавливается новый паук, резонатор. Глушитель может остаться старым.
• Заправлен маслом, охлаждающей жидкостью, бензином.
• Проводка в салоне подключается к панели приборов и замку зажигания.

Как правильно переоборудовать автомобиль с карбюраторным двигателем ВАЗ 2109, с 16-ти клапанным инжекторным двигателем хорошо видно на видео.После того, как все работы будут проделаны под капотом, останется совсем другой, приятный на вид автомобильный двигатель ВАЗ 2109.

.
