Дисковые тормоза: основные характеристики, преимущества и особенности

Дисковые тормоза известны давно. Они хорошо себя зарекомендовали и на сегодняшний день используются очень широко. Но обо всем по-порядку.

В настоящее время существует два типа тормозных систем – барабанные и дисковые. Впервые тормозные механизмы дискового типа применили в конце 40-х годов XX в., а с 70-х барабанные тормоза на передних колесах заменили на дисковые на всех автомобилях.

В данной статье будет дано подробное описание дисковых тормозов, их преимущество перед барабанными аналогами, а также приведено описание составных частей данной тормозной системы (суппорт, тормозной диск, защитный экран). Кроме того, описаны преимущества и недостатки разных типов дисковых тормозов.



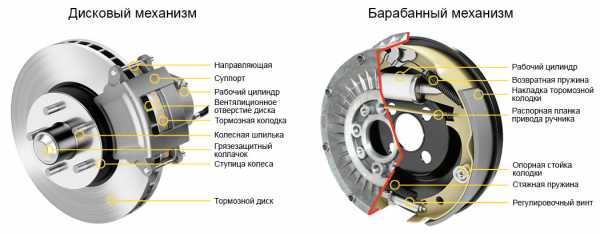

Преимущества дисковых тормозов перед барабанными

К преимуществам дисковых тормозов по сравнению с барабанными можно отнести следующие их качества:

  • тормозная способность дисковых систем не снижается из-за перегрева, так как они лучше охлаждаются;
  • сопротивление дисковых тормозов воздействию воды и загрязнениям выше;
  • техническое обслуживание тормозных механизмов требуется гораздо реже;
  • поверхность трения дисковых тормозов при одинаковой массе больше, чем у барабанных.

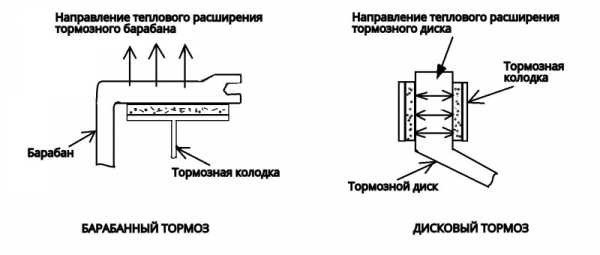

Рис. 1 Тепловое расширение барабанного и дискового тормоза



При  нагревании тепловое расширение тормозного барабана — увеличение внутреннего диаметра — приводит к увеличению хода педали тормоза или к деформации барабана, которая может вызвать резкое снижение тормозного действия (рис. 1). Тормозной диск, в свою очередь, представляет собой плоскую деталь, его температурное расширение происходит в сторону фрикционного материала, поэтому сжатие диска не может вызвать деформации, достаточной для того, чтобы повлиять на тормозные характеристики. К тому же центробежная сила отбрасывает загрязняющие материалы от тормозного диска наружу.

На рисунке 2 показано, почему дисковый тормоз охлаждается лучше барабанного. Охлаждающий воздух начинает охлаждать тормозной барабан только после того, как теплота, выделяющаяся при торможении, проходит через его стенки, в то время как трущиеся поверхности дискового тормоза открыты для доступа воздуха. Теплопередача от тормозного диска к воздуху начинается сразу после применения тормозов.



Рис. 2 Принцип охлаждения барабанных и дисковых тормозов



Возможность регулировки дисковых тормозов является еще одним их преимуществом. Проекция дисковых тормозов такова, что после каждого применения они саморегулируются из-за малого зазора между колодками и тормозным диском.

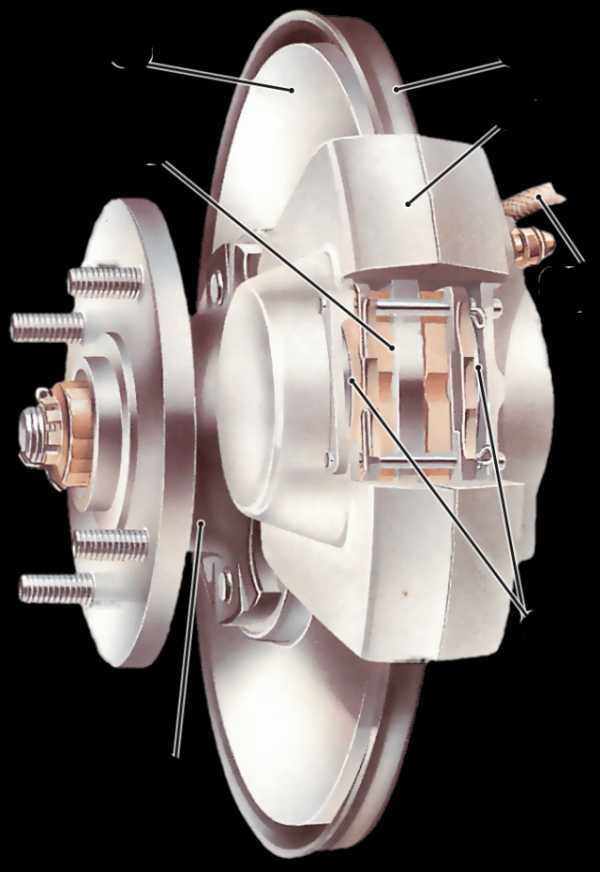

Устройство дискового тормоза

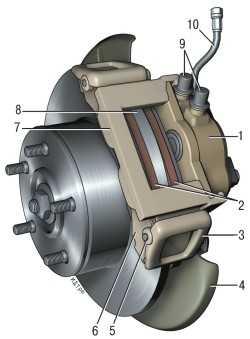

1 — блок цилиндров;

2 — тормозные колодки;

3 — прижимной рычаг суппорта;

4 — защитный кожух;

5 — ось прижимного рычага;

6 — направляющая колодок;

7 — суппорт тормоза;

8 — тормозной диск;

9 — штуцеры для удаления воздуха;

10 — тормозные шланги.



Основными деталями дисковых тормозов являются суппорт, тормозной диск, колодки, защитный экран. Рассмотрим эти элементы тормозной системы подробнее.

Дисковые тормоза разделяют на одно- и многодисковые. Самая большая и тяжелая их часть — это тормозной диск. Механизм работы однодисковых тормозов сводится к тому, что тормозные колодки с фрикционным материалом при торможении зажимают один тормозной диск. Многодисковые тормоза, применяющиеся обычно в авиации, имеют несколько вращающихся тормозных дисков, разделенных неподвижными дисками (статорами). На тормозном щите многодисковых тормозов расположены гидравлические цилиндры и поршни, которые управляют тормозными колодками и при выдвижении зажимают тормозные диски и статоры. Многодисковые тормоза полностью состоят из металла, а состав однодисковых тормозов включает органический и металлический фрикционный материал.

Материалом тормозного диска, как и тормозного барабана, обычно является чугун. Чугун обладает хорошей износоустойчивостью и хорошими фрикционными свойствами, имеет высокую твердостью и прочность при высоких температурах; он легко поддается механической обработке, и  его стоимость относительно низка.

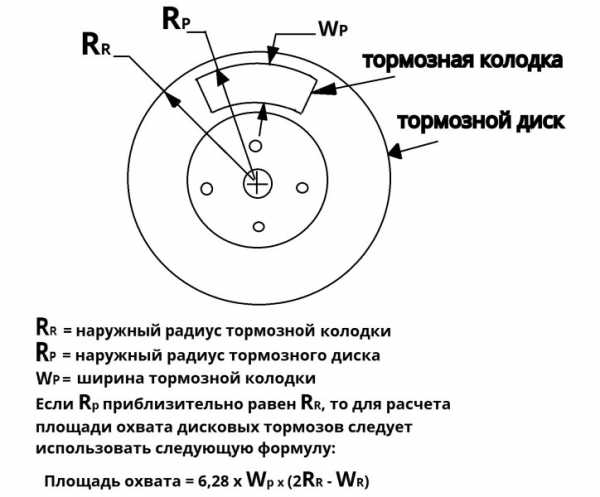

Размер тормозного диска равен его наружному диаметру и общей толщине поперечного сечения между двумя рабочими поверхностями. Диаметр тормозного диска обычно ограничивается размерами колеса, а вентилируемый тормозной диск всегда толще сплошного. Для дискового  тормоза это общая площадь контакта с двумя тормозными колодками при одном повороте диска.

Большое значение отношения площади охвата на тонну автомобиля в хорошо спроектированных тормозах означает высокую эффективность тормозной системы. Площадь охвата дискового тормоза — это площадь трения тормозных колодок на обеих сторонах тормозного диска. Таким образом, более точно использовать Rp вместо Rr, однако поскольку в большинстве тормозов оба радиуса практически равны, для удобства расчета используется Rr, который легче измерить.



Тормозной диск прикрепляется к проставке, а та, в свою очередь, — к ступице колеса или фланцу моста. Проставка обеспечивает более долгий путь для передачи тепла от трущейся поверхности тормозов к колесным подшипникам, что позволяет поддерживать их температуру достаточно низкой. Проставки серийных автомобилей обычно изготавливаются из чугуна как одно целое с тормозным диском, а проставки гоночных автомобилей делаются как отдельная деталь из алюминиевого сплава. Недостатком проставок из алюминиевого сплава является более высокая, чем у чугуна, теплопроводность, что приводит к большему нагреву колесных подшипников.



Вентилируемые дисковые тормоза

Тормозной диск может быть сплошным или с вентиляционными каналами внутри него. В легких автомобилях обычно используются сплошные тормозные диски. Вентилируемые тормозные диски с радиальными охлаждающими каналами применяют на тяжелых автомобилях, требующих установки дисков максимально возможных больших размеров.

Мощные гоночные автомобили оснащены вентилируемыми тормозными дисками, при этом могут иметь место различия в толщине их боковых стенок. Чтобы температура на каждой стороне тормозного диска была одинаковой, на многих тормозах болидов ближайшая к колесу сторона тормозного диска тоньше, чем противоположная. Колесо сопротивляется прохождению охлаждающего воздуха к наружной рабочей поверхности тормозного диска, что делает ее более горячей, чем внутренняя сторона, поэтому большая толщина плохо охлаждаемой наружной поверхности тормозного диска способствует выравниванию температур их нагрева.

Тормозные диски гоночных автомобилей зачастую имеют криволинейные охлаждающие каналы, которые повышают эффективность действия воздушного потока. Тормозные диски для левой и правой сторон авто не взаимозаменяемы из-за криволинейности вентиляционных каналов. Тормозной диск с криволинейными вентиляционными отверстиями или наклонными прорезями для эффективной работы должен вращаться в определенном направлении. Правильное направление вращения по отношению к вентиляционным отверстиям и прорезям показано на схеме.

Типичные значения удельной площади охвата тормозов представлены в таблице для типичных автомобилей 1981/82 годов выпуска.



Типичные значения удельной площади охвата тормозов на тонну массы автомобиля
Модель автомобиляУдельная площадь охвата тормозов, кв. см/тМодель автомобиляУдельная площадь охвата тормозов, кв. см/т
Alfa Romeo Spyder1670,55Mitsubishi Lynx RS1212,6
Audi 5000 Turbo1580,25Nissan Sentra1754,4
Audi Quattro1638,3Peugeot 505 STi1735,05
BMW 528e1670,55Pontiac J20001115,85
Chevrolet Camaro Z28
1135,2
Porsche 9441954,35
Chevrolet Corvette1841,8Renault Alliance1225,5
Dodge Charger 2.21038,45Renault 5 Turbo1128,75
Ferrari 308GTSi1038,45Renault 1,8i1219,05
Ford Mustang GT 5.01044,9Subaru GL1090,05
Honda Accord1141,65Toyota Celica Supra 1444,8
Honda Civic1102,95Toyota Starlet1264,2
Lamborghini Jalpa1464,15Volkswagen Scirocco1277,1
Mazda GLC1122,3Volkswagen Scirocco SCCA GT31960,8
Mercedes-Benz 380SL1538,65Volvo GLT Turbo1560,9



Мощные автомобили имеют более высокие значения этого показателя по сравнению с экономичными седанами.

Возможные неполадки дисковых тормозных систем

При частом интенсивном торможении на вентилируемых тормозных дисках появляются трещины. Причина этого —  термические напряжения и давление тормозных колодок на тонкие металлические стенки в каждом  охлаждающем канале. Термические напряжения в тормозном диске с литой или прикрепленной болтами проставкой вызываются в месте их соединения из-за того, что температура тормозного диска в этом месте выше, чем температура проставки.

Наружная часть тормозного диска при его нагреве расширяется сильнее, чем холодная проставка. Это приводит к тому, что тормозной диск деформируется и изгибается, появляется его конусность, которая приводит к неравномерному износу тормозных накладок. Постоянно повторяясь, расширение и стягивание тормозного диска вызывают появление трещин. Опора каждой стороны  вентилируемого тормозного диска и эффективное его охлаждение снижают вероятность появления трещин на нем.

Тормозные барабаны и тормозные диски спроектированы таким образом, чтобы противостоять самому тяжелому варианту появления термического напряжения при каждом применении тормозов, но многократные применения тормозов могут вызвать усталостные трещины. Если тормоза используются в режиме резкого торможения, необходимо чаще их проверять.


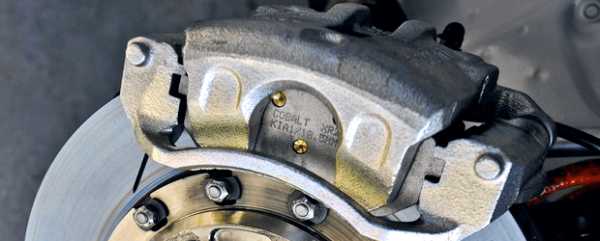

Суппорты дисковых тормозов

Рассмотрим подробнее устройство суппортов. Суппорты дисковых тормозов включают тормозные колодки и гидравлические тормозные цилиндры с поршнями, которые прижимают колодки к тормозному диску.  Принцип работы всех суппортов дисковых тормозов одинаков: когда водитель нажимает на педаль тормоза, под давлением тормозной жидкости поршни перемещают тормозные колодки, которые зажимают тормозной диск.

Суппорты легковых автомобилей обычно изготовлены из относительно дешевого высокопрочного серого чугуна с шаровым графитом. Однако они достаточно тяжелые. Гоночные или вообще мощные автомобили обычно оснащены суппортами из алюминиевого сплава, их масса почти в два раза меньше чугунных.

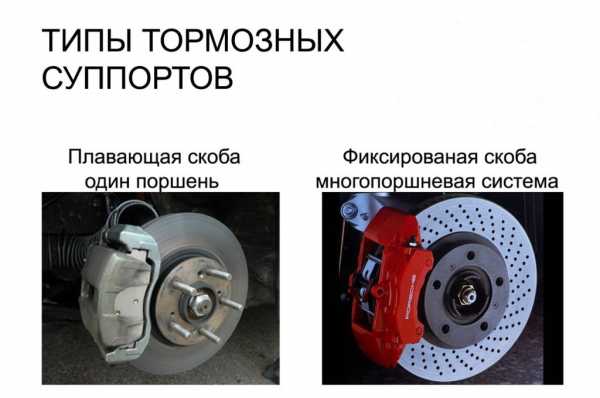

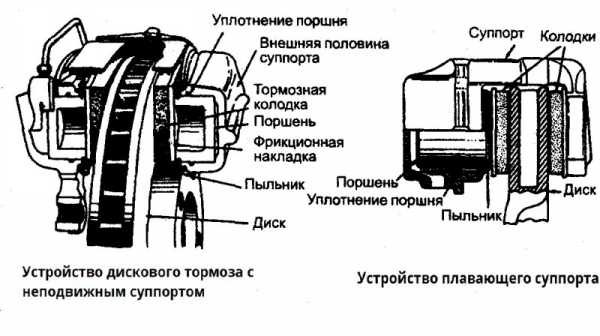

Типы суппортов, их особенности

Существуют два основных типа суппортов — фиксированные и плавающие.

Рис. 4 Отличия суппортов разного типа

Фиксированные суппорты имеют большее число поршней (два или четыре), они больше по размеру и тяжелее плавающих суппортов. При работе в тяжелых условиях они допускают большее число экстренных торможений до наступления перегрева суппорта.

Плавающий суппорт перемещается в противоположном движению поршня направлении. Поскольку плавающий суппорт имеет поршень только на внутренней стороне тормозного диска, весь суппорт может смещаться внутрь, чтобы наружная тормозная колодка могла прижаться к тормозному диску. Плавающие суппорты меньше подвержены утечкам и износу, так имеют меньше движущихся деталей и уплотнений.

Фиксированные суппорты чаще всего применяют на гоночных автомобилях, а плавающие — на серийных.

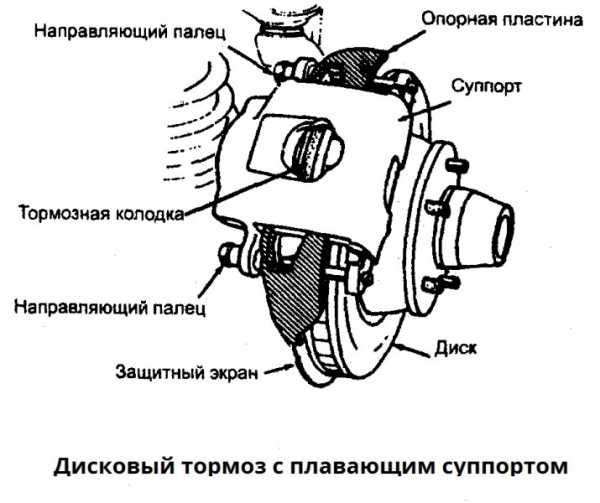

Рис. 5 Тормозной диск с плавающим суппортом

Достоинством плавающих суппортов является легкость применения механического стояночного тормоза, так как в конструкции с одним тормозным цилиндром он легко управляется тросом, в то время как в фиксированных суппортах с поршнями на обеих сторонах тормозного диска это сделать сложнее. Недостатком плавающих суппортов является то, что они могут вызывать неравномерный износ тормозных колодок из-за перемещения самого суппорта.



Возможные неполадки суппортов

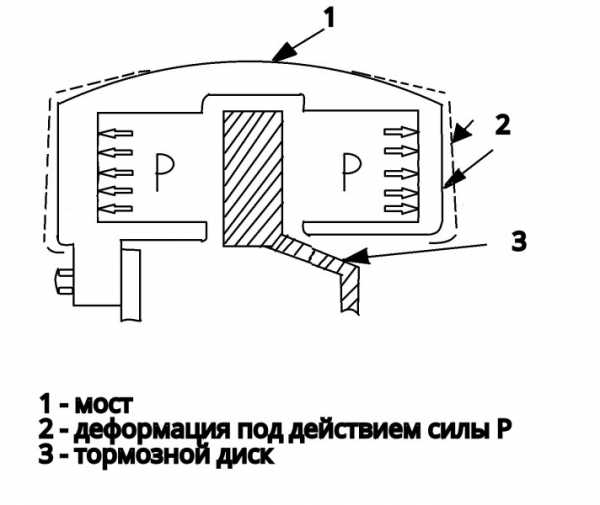

Рис. 6 Варианты деформации



  • Часть корпуса суппорта, которая охватывает наружный диаметр тормозного диска, называется мост. Давление тормозной жидкости вызывает действие силы P на каждой стороне суппорта, которая старается изогнуть его мост. Жесткость моста определяет жесткость всей конструкции суппорта, т. к. от жесткости конструкции зависят толщина поперечного сечения и масса суппорта.



  • Суппорт располагается между наружной стороной тормозного диска и внутренней стороной колесного диска, поэтому требования по пространству для его размещения диктуют проектирование суппорта с небольшой величиной поперечного сечения. К сожалению, это может привести к его изгибу. Чтобы повысить жесткость, суппорты тормозов гоночных автомобилей проектируют с широкими мостами.



  • Если тормозная колодка перекрывает размеры поршня, то она при действии тормозов будет изгибаться. Для обеспечения равномерного контакта рабочей поверхности тормозной колодки и тормозного диска используются несколько поршней.

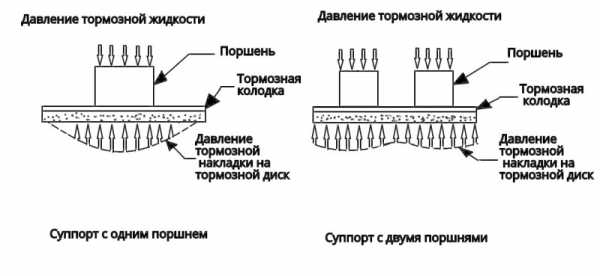

Рис. 7 Суппорты с одним и двумя поршнями

  • Если устройство крепления суппорта податливое, то при перемещении может возникнуть его скручивание, а это, в свою очередь, вызывает неравномерный износ тормозных накладок, пружинистость и увеличивает ход педали тормоза.



  • Так как тормозной диск и кронштейн суппорта располагаются в разных плоскостях, последний воспринимает скручивающий момент во время приложения тормозов. Если кронштейн слишком тонкий, он будет скручиваться, вызывая прихватывание суппортом тормозного диска. Обычно толщина установочного кронштейна суппорта должна составлять не менее 12,7 мм.



Особенности эксплуатации дисковых тормозных систем

Для защиты внутренней рабочей стороны тормозного диска от попадания грязи и воды устанавливаются защитные экраны. Такое приспособление по своей конструкции напоминает тормозной щит барабанных тормозов. Защитные экраны оказывают сопротивление прохождению охлаждающего воздуха к тормозному диску, поэтому обычно не устанавливаются на дисковые тормоза гоночных автомобилей.

Что касается фрикционного материала дисковых тормозов, то он обычно приклеивается к боковой поверхности тормозных колодок, изготовленных из стального листа. Тормозные колодки продаются с уже прикрепленными тормозными накладками, повторно они не используются.

Нагрузка от тормозной колодки обычно не накладывается непосредственно на поршень в тормозном суппорте. На многих автомобилях между поршнем и тормозной колодкой устанавливаются противоскрипные шайбы, предназначенные для уменьшения шума, возникающего при вибрировании или дребезжании колодки по тормозному диску.



Подводя итоги

Мы рассмотрели устройство дисковых тормозных систем, особенности, преимущества, сильные и слабые стороны разных их типов. Из всего вышесказанного нетрудно сделать выводы о том, каким должна быть максимально эффективная тормозная система для гоночных автомобилей.



  • Для гоночных машин подходят только вентилируемые тормозные диски, которые охлаждаются быстрее. Чтобы температура на каждой стороне тормозного диска была одинаковой, на многих тормозах гоночных автомобилей ближайшая к колесу сторона тормозного диска тоньше, чем противоположная. Криволинейные вентиляционные отверстия тормозных дисков эффективнее для гоночных автомобилей, чем прямые. Направленные каналы вентиляции, по сравнению с традиционной прямой конструкцией, значительно повышают интенсивность прокачки воздуха по ним, улучшая теплоотдачу. Спиральная конструкция каналов более равномерно распределяет механические напряжения в диске, увеличивая ресурс и уменьшая вероятность образования трещин.



  • Перфорация диска, выполняя все те же функции по газоотводу, что и проточки, увеличивает площадь обдуваемой поверхности диска, улучшая охлаждение. При круглогодичной эксплуатации улучшает очистку диска от влаги и грязи.



  • Проставки и суппорты дисковых тормозов для гоночных автомобилей — из алюминиевого сплава. Легкая алюминиевая проставка улучшает характеристики управления автомобилем, снижает термические напряжения на тормозном диске. Низкий вес, благодаря использованию алюминия с малой удельной массой, снижает неподрессоренные массы, благоприятно сказываясь на качестве работы подвески автомобиля.



  • Фиксированный суппорт, рассчитанный на большее число экстренных торможений и обладающий повышенной гибкостью по сравнению с плавающим, идеален во время гонок.



  • Достаточную для эксплуатации гоночных автомобилей жесткость тормозных дисковых систем обеспечивают мосты увеличенной ширины. Благодаря увеличению и наилучшему распределению сечений «моста» (элемента, работающего на разжимающие суппорт нагрузки) получена повышенная жесткость суппорта к рабочим деформациям. Повышенная жесткость, суммируясь с общим снижением рабочих давлений и армированными тормозными шлангами, обладающими минимальной склонностью к увеличению объёма (разбуханию) при нагрузке, позволяет получить максимальную информативность на тормозной педали и возможность очень точно дозировать тормозной момент в системе.



  • Многопоршневая конструкция суппорта позволяет получить равномерное усилие прижатия тормозной колодки к диску, а разный диаметр поршней компенсирует разницу температурных условий работы колодки по площади контакта, предотвращая возможную неравномерность износа (конусность) по передней и задней кромкам. Повышенная общая площадь поршней в суппортах, изменяет передаточное отношение гидравлической системы, что приводит к значительному снижению рабочих давлений жидкости. Низкие давления снижают требуемое максимальное усилие на педали тормоза. Снижают нагрузку и вредные деформации на всех штатных деталях тормозной системы.



  • В случае использования «плавающей конструкции» диска, рекомендуемой для применения в режимах предельных нагрузок (на гоночном треке), позволяет полностью снять термо-напряжения относительно центральной части и предотвратить передачу избыточного тепла на ступичный подшипник. Обеспечивая нормальную работу и увеличенный ресурс этих деталей в самых жёстких условиях.



  • Чем больше диаметр тормозного диска, тем больше эффективный радиус приложения тормозного момента. Это позволяет увеличить максимальную тормозную мощность, развиваемую системой. От эффективного радиуса напрямую зависит площадь охвата рабочих поверхностей, являющихся одним из основных показателей возможностей диска по рассеиванию тепловой энергии.

И помните, качественные дисковые тормоза — это в первую очередь ваша безопасность. Учитывайте это при выборе подходящего варианта тормозной системы для своего авто.

hp-brakes.ru

Все что нужно знать про дисковые тормоза

Тормоза, что в жизни, что в автомобиле представляют собой наиглавнейшую составляющую безопасности. Немаловажно правильно анализировать их состояние и вовремя менять. На сегодняшний момент существуют два вида данного механизма: барабанные и дисковые тормоза. В первом случае основное торможение производит барабан, во втором, соответственно, диск.

На Санг Енг Актионах установлены и на передние, и на задние колеса, дисковые гидравлические тормоза. Рассмотрим устройство, а также главное отличие двух тормозных систем.

Составляющие тормозного механизма:

— суппорт;

— рабочий цилиндр;

— тормозная колодка;

— тормозной диск.

Суппорт – это скоба в чугунном или алюминиевом корпусе. Его крепят на поворотный кулак. Внутри корпуса суппорта находятся поршни. Именно они во время торможения давят на тормозные колодки и прижимают их к диску. Конструктив суппорта позволяет сделать его плавающим, тогда он имеет возможность перемещаться вдоль тормозного диска по горизонтальным направляющим.

На корпусе суппорта также можно найти цилиндр с внутренним поршнем. Скопившейся воздух удаляется прокачкой тормозов с помощью штуцера.

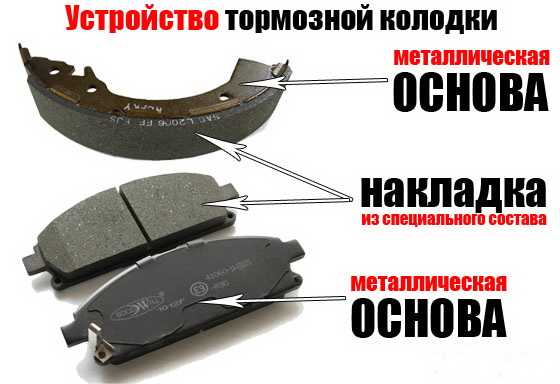

Тормозными колодками называют обычные металлические пластинки с фрикционными вкладышами для лучшего торможения. Они находятся по бокам тормозного диска.

Тормозной диск болтами крепится на саму ступицу колеса, с которой он одновременно и вращается.

Спецы своего дела делят дисковые тормоза еще на две группы по применяемым суппортам (скобам):

— плавающий суппорт;

— фиксированный суппорт.

Первый вариант предполагает, что скоба будет перемещаться по определенным направляющим, и будет иметь всего лишь один поршень для торможения. Второй вариант с фиксированной скобой имеет в механизме два поршня, расположенные с разных сторон от диска.

Дополнительные поршни подразумевают и дополнительное создаваемое тормозное усилие колодки к диску, тем самым улучшая и торможение всего автомобиля.

В обычных автомобилях применяются тормозные механизмы с плавающим суппортом. Они намного дешевле сложной системы с фиксированной скобой.

Тормоза с несколькими парами поршней применяются в гоночной индустрии для более мощных автомобилей.

Дисковые тормоза, как и любые другие тормоза, предназначены для уменьшения скорости движения автомобиля. Рабочий процесс дисковых тормозов можно описать примерно так:

  1. Система начинает работать, как только водитель нажмет на педаль тормоза. В первую очередь необходимо создать давление в тормозных трубках.
  2. Если тормоза с неподвижной скобой: под давлением жидкости поршни по обе стороны тормозного диска начинают прижимать к нему тормозные колодки. Если тормоза с плавающим суппортом, то давление взаимодействует и с поршнем, и с корпусом скобы. Перемещаясь по диску, суппорт прижимает к нему колодку с другой стороны.
  3. Зажатому между двух колодок диску ничего не остается, как тереться о них и снижать скорость вращения колес автомобиля.
  4. Как только водитель отпускает педаль тормоза, давление в трубках прекращается. Поршень и колодки принимают исходное положение и больше не оказывают сопротивление вращению колеса.

Тормозные диски изготавливают из:

— чугуна;

— нержавейки;

— карбона;

— керамики.

Как уже Вы, наверное, поняли чугунные диски – самые недорогие из приведенного списка. Помимо большого плюса в стоимости, они имеют отличные фрикционные качества и в процессе работы мало изнашиваются. На этом достоинства данного материала заканчиваются. Чугун боится резких скачков температуры: его коробит и трескает, что само-собой плохо для тормозов. Еще надо не забывать, что этот материал относится к разряду изрядно тяжелых и изрядно ржавеющих.

Тормозные диски из нержавейки проигрывают чугуну по фрикционным свойствам, зато они не боятся перепада температур.

Карбоновые диски относительно невелики по весу, с большим коэффициентом трения и рабочим диапазоном, что очень хорошо для тормозов. Проигрывают они лишь в цене. Да и нормально работать карбон начинают только после предварительного прогрева.

Стоимость карбоновых дисков соизмерима со стоимостью целого небольшого автомобиля!

Если сравнивать с карбоном, то керамические тормоза проигрывают ему по коэффициенту трения, но никто не отменяет другие преимущества:

— устойчивое состояние при повышенных температурах;

— износостойкость;

— невосприимчивость к коррозии;

— высокие прочностные характеристики;

— небольшая масса материала;

— большой срок эксплуатации.

Далее перечислю минусы керамических тормозов:

— большая цена;

— недостаточная работоспособность керамики при пониженных температурах;

— присутствие скрипа при работе.

Тормозные диски делятся еще на вентилируемые и перфорированные.

Вентилируемые диски лучше отводят тепло с поверхности благодаря полостям между двух пластинок. Их применяют для материалов с рабочей температурой 200-300˚С.  Перфорированные диски отличаются специальными насечками на поверхности. Такая перфорация отводит продукты износа тормозных колодок и обеспечивает стабильное трение.

Фрикционные накладки тормозных колодок изготавливают из различных материалов. Вот в зависимости от них колодки бывают:

—  асбестовые;

— безасбестовые;

— органические.

Асбестовые колодки применяются редко. Они вредны для здоровья человека, поэтому их замена требует определенных условий для безопасности. Стоимость безасбестовых колодок варьируется в зависимости от компонента, который применяется в роли армирования: сталь, медь и т.д.

Органические колодки – это наилучший вариант из представленных на рынке. Они обладают превосходными тормозными свойствами. Правда стоит учесть, что органические волокна отнюдь недешевы.

Эксплуатация дисков

Большую роль при износе тормозных дисков влияет стиль и особенности вождения автомобилем. После пройденного километража немало важно и качество дорожного покрытия. Износостойкость тормозов также зависит качества и материала изготовления диска.

Тормозная система у Ssang Yong Actyon

Необходимая для торможения толщина диска определяется в зависимости от марки и модели автомобиля. Ведь тормоза должны останавливать автомобиль по нормативным значениям, не зависимо от массы и мощности.

Толщина переднего тормозного диска варьируется от 22 до 25 мм, для заднего допускается меньше – от 7 до 10 мм.

Кроме параметров самого диска, существуют несколько факторов указывающих о необходимости замены тормозов или хотя бы их диагностики:

— толчки при торможении;

— явные механические недочеты;

— ухудшение тормозных характеристик;

— недостаточный уровень рабочей жидкости.

Эксплуатация колодок

Те факторы, которые оказывают влияние на изнашивание тормозных дисков, также взаимодействуют и с колодками. На передних колесах они изнашиваются быстрее, чем на задних, так как основная нагрузка ложиться именно на перед автомобиля. В случае замены колодки меняют по осям – на всех передних или задних колесах.

Неравномерность в износе тормозных колодок может быть связан с неисправностью рабочих цилиндров, и, соответственно, подаваемом ими различном давлении на тормоза. Разница толщины накладки колодок в 1,5-2 мм говорит о неполадках в системе.

Перечислим способы распознавания, при которых необходима замена тормозных колодок:

— При визуальном осмотре. Толщина фрикционной накладки 2-3 мм считается недостаточной.

— Механический способ. Колодки могут иметь специальные металлические пластины, которые при истирании накладок до 2-2,5 мм будут соприкасаться с диском и издавать неприятный скрежет.

— Электронный способ. На тормозную колодку устанавливают датчик износа, который при соприкосновении с диском замкнет цепь, и на приборной панели тут же загорится индикатор.

Рассмотрим, какие преимущества имеются у дисковых тормозов:

  • Работу дисковых тормозов не затрудняет попадание воды или грязи;
  • Дисковым тормозам не страшны повышения температуры;
  • Они могут иметь более эффективное охлаждение;
  • Малогабаритны;
  • Имеют небольшой вес;
  • Дисковые тормоза просты в обслуживании.

Основными недостатками тормозов на основе диска можно назвать их высокую стоимость и меньшую эффективность при торможении, чем у барабанных аналогов.

actyon.info

Суппорт — Словарь автомеханика

Суппорт тормозной представляет собой устройство, прижимающее тормозные колодки к диску во время торможения автомобиля. Фактически суппорт является единственной подвижной частью автомобильной тормозной системы, поэтому ее работоспособность в наибольшей степени зависит от исправности данного элемента.


Принцип работы тормозного суппорта

Схема суппорта не является сложной и одинакова в большинстве моделей автомобилей. Нажатие на педаль тормоза приводит к появлению давления в тормозной магистрали, воздействующего на поршни суппортов. Данное давление приводит к сдвижению поршней суппортов, которые в свою очередь подталкивают тормозные колодки к закрепленному на колесе тормозному диску, прижимая их к нему с обеих сторон. Возникающее в результате этого трение и вызывает эффект торможения автомобиля. Кроме того задачей суппорта является постоянное удерживание колодок в строго параллельном положении относительно тормозного диска.

Устройство суппорта не отличается сложностью. Фактически он состоит из подключенных к гидравлической системе поршней, к которым крепятся тормозные колодки. Расположение и количество тормозных колодок, а также способ крепления суппорта к ступице могут различаться и зависят от модели автомобиля. Наиболее распространенная схема – две колодки на колесо и двухточечное крепление к ступице.

Устройство тормозного суппорта


Признаки неисправности суппортов

Суппорт колеса обязательно должен быть качественным. Под воздействием возникающего в процессе торможения трения тормозные колодки и сам суппорт нагреваются. Поэтому помимо механической прочности к ним предъявляются серьезные требования в части теплостойкости и высокой скорости теплоотдачи, чтобы избежать заклинивания поршней и деформации частей тормозной системы.

Пыльник направляющей неприметная на первый взгляд деталь, но ее дефект может привести к заклиниванию суппорта.

Помимо ситуаций, когда тормозная система уже явственно не работает о том, что суппорт тормозной в ближайшее время выйдет из строя могут свидетельствовать и другие признаки. В частности это скрип и стук в зоне расположения суппортов. Появление скрипа свидетельствует об усилении процессов трения в механизме, что постепенно разрушает его. Проблемы, которые приводят к такому, разнообразны. Это перекос тормозных колодок или их неправильная установка, а также чрезмерно изношенные тормозные диски (как результат может появится биение в руль).

Также замена суппорта может потребоваться в том случае, если на нем разорван пыльник поршня. Это чревато тем, что внутренности суппорта, в частности его цилиндр, становятся беззащитными перед проникновением внутрь грязи, повышающей трение между поршнем и цилиндром, а также провоцирующей образование ржавчины, что ведет к неизбежному заклиниванию поршня.


Ремонт суппортов

Поскольку суппорты можно считать условно доступными деталями, их ремонт некоторые автолюбители выполняют самостоятельно, в домашних условиях. В принципе, элементарная проверка и первичный ремонт не представляют собой ничего особо сложного.

Стандартный ремонт суппорта заключается в переборке, смазке направляющих и замене пыльников направляющих.

Для начала необходимо разобрать суппорт, полностью вычистить его от старой смазки и нанести новую. Также нужно проверить степень износа и старения резиновых уплотнителей и обратно собрать конструкцию. Если не возникает никаких экстренных ситуаций, процесс не занимает слишком много времени.

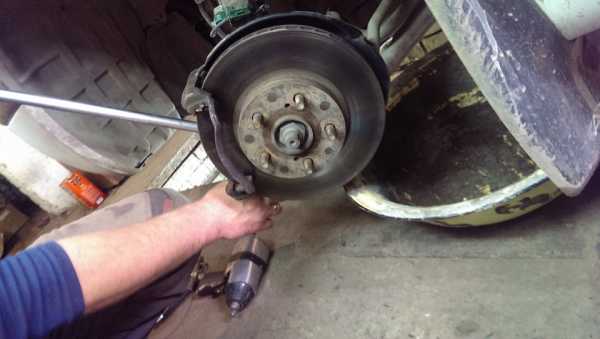

Сначала снимается колесо с установленного на подпорки автомобиля. Чтобы заменить тормозную колодку на суппорте чаще всего достаточно отвинтить всего один, расположенный в нижней части винт, крепящий суппорт к скобе. Очень важно вместо изношенных установить новые колодки в точно таком положении, в каком стояли старые. При таком ремонте суппорта не следует отключать от него канал с тормозной жидкостью, чтобы избежать образования протечки в дальнейшем. Если обнаружена проблема с поршнем или другими деталями суппорта, лучше отправиться для ее устранения на СТО.

Связанные термины

etlib.ru

Суппорт тормозной передний - устройство, неисправности и ремонт

Суппорт тормозной передний представляет собой устройство, которое останавливает тормозной диск автомобиля. Техническое состояние суппорта должно быть всегда в отличном состоянии, так как это единственная подвижная часть тормозной системы, а значит, более ответственная. В этой статье мы раскроем принцип действия и устройство суппорта, а также расскажем, как провести его ремонт.

Принцип работы переднего тормозного суппорта



Конструктивно суппорт представляет собой два поршня, на концах которых располагаются тормозные колодки. При нажатии на педаль тормоза, в системе появляется давление, под действием которого тормозная жидкость начинает движение в сторону поршней. Поршни, в свою очередь, получив воздействие гидравлики, начинают движение на встречу друг другу и прижимают колодки к тормозному диску. Таким образом, происходит остановка колес автомобиля. Сила нажатия на педаль тормоза определяет прижимную силу поршней, так как этот показатель напрямую зависит от давления в тормозной системе.

Устройство и крепление суппорта зависит от марки и модели автомобиля, это относится и к заднему тормозному суппорту. Наиболее распространенным является двойной крепление суппорта к ступицы колеса с двумя поршнями. Количество колодок обычно составляет пару, хотя бывает и больше.

Как определить неисправность суппорта?

Суппорт должен обладать большой механической устойчивостью, так как он работает в режиме постоянного напряжения. Кроме того, к нему предъявляются повышенные термические требования, так как в процессе торможения, колодки нагреваются и за счет теплоотдачи нагревают сам суппорт. Если суппорт перегреется, его форма может серьезно деформироваться, что приведет к заклиниванию механизма, а соответственно, к неисправности тормозной системы автомобиля.



Признаки, которые могут указывать на неисправность суппорта – различны. Во-первых, эффективность торможения заметно снижается, а во-вторых – появляются различные скрипы и вибрации в передней части автомобиля. Скрип может быть вызван слишком большим трением, которое возникает при неправильной установке тормозных колодок или явном деформировании суппорта. Обычно, это сопровождается появлением биения в районе руля при нажатии на педаль тормоза на больших скоростях.

Поводом для последующего ремонта может служить и дефекты пыльника поршня, через которые в цилиндр попадает пыль и влага. Все эти факторы приводят к неизбежному заклиниванию поршня и снижению эффективности тормозов.

Видео - Тормозной суппорт - устройство и обслуживание

Ремонт тормозного суппорта переднего своими руками

Данная операция не требует от водителя особых умений, поэтому многие выполняют эту работу в домашних условиях при минимальных вложениях средств.

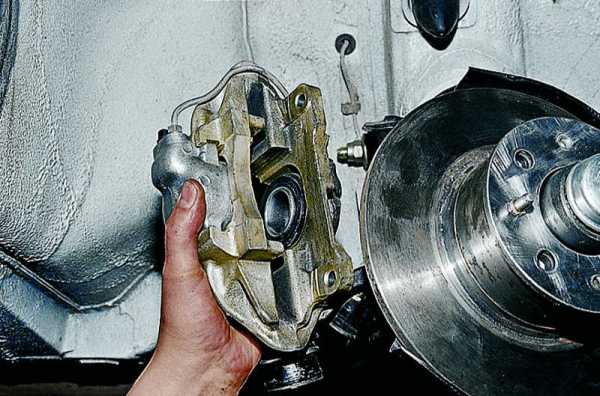

В первую очередь, колесо автомобиля вывешивают и снимают, затем откручивают крепления суппорта и отсоединяют его от тормозной системы. После этого узел разбирается и тщательно очищается от грязи и старой смазки. Затем, суппорт осматривают на предмет износа и деформации, если все в порядке, то можно продолжать выполнение ремонта.

Замене подлежат все резиновые уплотнители и прочие расходные детали. Помимо этого, обязательно замените тормозные колодки и проверьте правильность их посадки. Как только все работы будут завершены, можно приступать к сборке детали.

Установите суппорт на ступицу и закрепите. Тормозной шланг опустите в емкость с тормозной жидкостью и попросите напарника энергично понажимать на педаль тормоза. Как только из шланга перестанут идти пузыри, быстро установите его на тормозной суппорт и долейте тормозную жидкость в бачок. Таким образом, вы прокачаете тормозную систему и избавите себя от внезапного отказа тормозов.

Это все, что нужно знать о передних тормозных суппортах. Как видите его ремонт и замена не вызывают особых сложностей, поэтому вы справитесь с этой задачей самостоятельно.

vipwash.ru

Как работает тормозная система автомобиля

В современных автомобилях тормоза с гидроприводом устанавливаются на всех четырех колесах. Тормоза бывают дисковыми и барабанными.

Передние тормоза играют большую роль с остановке автомобиля, чем задние, т.к. при торможении вес переносится на передние колеса.

Во многих автомобилях передние колеса оснащены дисковыми тормозами, которые считаются более эффективными, а задние - барабанными.

Тормозные системы, которые состоят только из дисков, устанавливаются на самых дорогих и высокопроизводительных автомобилях, а тормозные системы, которые состоят только из барабанов, характерны для старых автомобилей небольшого размера.

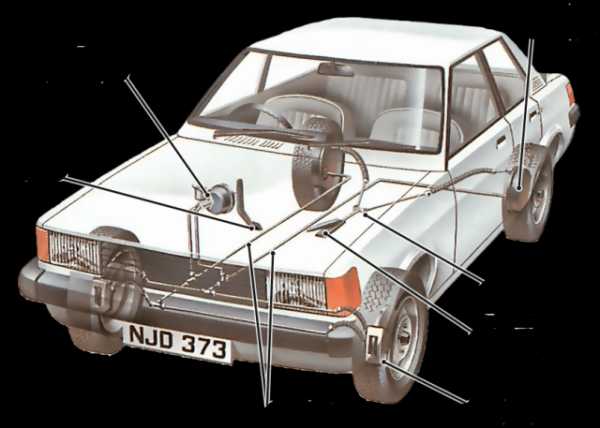

Двухконтурная тормозная система

В типичной двухконтурной тормозной системе каждая цепь работает для обоих передних колес и одного из задних колес. При нажатии на педаль тормоза жидкость из главного тормозного цилиндра проходит по тормозным трубкам во вспомогательные цилиндры, расположенные рядом с колесами. При этом главный тормозной цилиндр пополняется из специального резервуара.

Гидравлическая тормозная система

Гидравлическая тормозная цепь включает в себя главный тормозной цилиндр, заполненный жидкостью, и несколько вспомогательных цилиндров, соединенных между собой трубками.

Главный и вспомогательные цилиндры

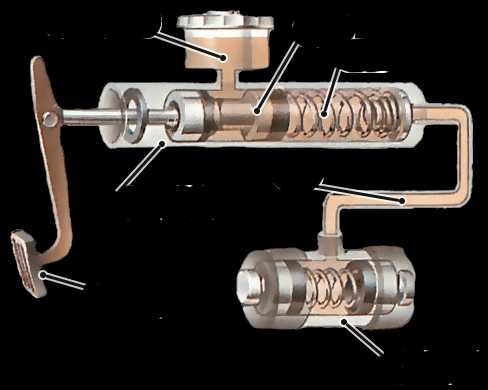

При нажатии педали тормоза главный тормозной цилиндр выдавливает жидкость во вспомогательные цилиндры.

Педаль приводит в движение поршень в главном тормозном цилиндре, и жидкость перемещается по трубке.

Попав во вспомогательные цилиндры, расположенные рядом с колесами, жидкость приводит в движение цилиндры и провоцирует срабатывание тормозов.

Давление жидкости равномерно распределяется по системе.

Тем не менее, суммарная площадь давления поршней во вспомогательных цилиндрах больше, чем площадь давления поршня в главном тормозном цилиндре.

Таким образом, поршню в главном цилиндре необходимо пройти путь в несколько десятков сантиметров, чтобы сдвинуть поршни во вспомогательных цилиндрах на пару сантиметров, которые необходимы для срабатывания тормозов.

Такая конструкция позволяет прикладывать к тормозам огромную силу, подобно той, что возникает в рычаге с длинным плечом даже при небольшом нажатии.

В современных автомобилях используются гидравлические цепи с двумя цилиндрами, один из которых является запасным.

В некоторых случаях одна цепь работает для передних колес, а вторая - для задних. Иногда одна цепь объединяет колеса попарно (переднее и заднее). В отдельных системах одна цепь обеспечивает работу тормозов на всех колесах.

Зачастую сильное торможение переносит вес автомобиля на передние колеса. При этом задние колеса блокируются, что приводит к заносу.

Для решения этой проблемы задние тормоза намеренно делают более слабыми, чем передние.

В некоторых автомобилях также присутствует ограничители давления, чувствительные к нагрузке. Когда давление в тормозной системе поднимается до уровня, при котором блокируются задние колеса, ограничительный клапан закрывается, и жидкость больше не поступает в задние тормоза.

В более продвинутых моделях используется сложная система антиблокировки, которые учитывают резкие изменения в скорости.

Такие системы быстро включают и выключают тормоза, чтобы предотвратить блокировку.

Тормоза с усилителем

Во многих автомобилях предусмотрено усиление тормозной системы, благодаря которому водителю не требуется прикладывать много усилий, чтобы затормозить.

Как правило, источником усиления является перепад давления от частичного вакуума во впускном коллекторе и потока воздуха за пределами корпуса.

Исполнительный механизм, который отвечает за усиление, связан с впускным коллектором трубами.

Исполнительный механизм прямого действия находится между педалью тормоза и главным тормозным цилиндром. Педаль может воздействовать на цилиндр напрямую, если механизм отказал или двигатель отключен.

Исполнительный механизм прямого действия находится между педалью тормоза и главным тормозным цилиндром. Педаль тормоза воздействует на рычаг, который, в свою очередь, запускает поршень главного тормозного цилиндра.

Помимо этого, педаль также воздействует на несколько воздушных клапанов, а поршень главного тормозного цилиндра оснащен большой резиновой диафрагмой.

Когда тормоза отключены, диафрагма обеими сторонами примыкает к вакууму во впускном коллекторе.

При нажатии на педаль клапан, соединяющий заднюю сторону диафрагмы с коллектором, закрывается, открывая клапан, впускающий воздух извне.

Под давлением воздуха диафрагма перемещает поршень главного тормозного цилиндра, усиливая работу тормозов.

При удерживании педали воздушный клапан больше не пропускает воздух, и давление в тормозах остается постоянным.

Если педаль была отпущена, пространство за диафрагмой открывается, давление снова падает, и диафрагма возвращается в первоначальное положение.

Когда двигатель останавливается, вакуум исчезает, но тормоза продолжают работать, т.к. педаль соединена с главным тормозным цилиндром механически.  Тем не менее, для торможения в описанной ситуации потребуется гораздо больше усилий со стороны водителя.

Как работает усилитель тормоза

Тормоза не работают, обе стороны диафрагмы соприкасаются с вакуумом.

При нажатии на педаль на заднюю сторону диафрагмы воздействует воздух, и она двигается к цилиндру.

Некоторые автомобили снабжены механизмами непрямого действия, встроенными в линию гидравлической передачи между тормозами и главным тормозным цилиндром. Такой механизм не привязан к педали и может присутствовать в любом отделе моторного отсека.

Тем не менее, он тоже работает под действием вакуума из коллектора. При нажатии на педаль тормоза главный тормозной цилиндр обеспечивает гидравлическое давление на клапан, который запускает механизм.

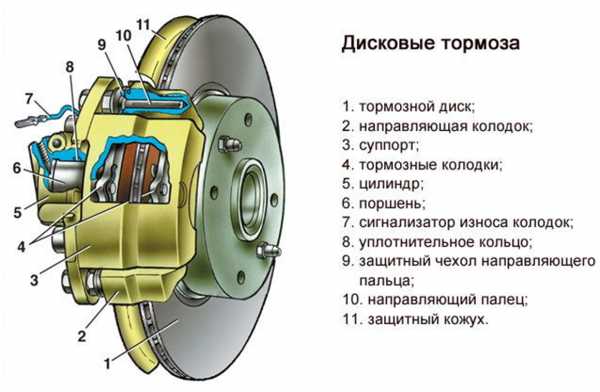

Дисковые тормоза

Базовый тип дисковых тормозов с одной парой поршней. Для воздействия на колодки может использоваться один или несколько поршней. Суппорты могут быть качающимися или раздвижными.

Дисковый тормоз оборудован диском, который вращается вместе с колесом. Диск подпирается суппортом, в котором есть небольшие гидравлические поршни, работающие под управлением главного тормозного цилиндра.

Поршни давят на фрикционные накладки, которые прижимаются к диску, чтобы замедлить или остановить его. Эти накладки имеют изогнутую форму и покрывают большую часть диска.

В двухконтурных тормозных системах поршней может быть несколько.

Для торможения поршням необязательно проходить длинный путь, поэтому при отключении тормозов они не соприкасаются с диском и не имеют возвратных пружин.

При нажатии на педаль тормоза накладки прижимаются к диску под давлением жидкости.

Резиновые уплотнительные кольца, окружающие поршни, позволяют им постепенно продвигаться вперед по мере износа накладок, чтобы расстояние между диском и поршнем оставалось постоянным, и тормозная система не нуждалась в настройке.

В некоторых современных моделях накладки снабжены датчиками. При износе накладки контакты датчика обнажаются и замыкаются, зажигая аварийный сигнал на приборной панели.

Барабанные тормоза

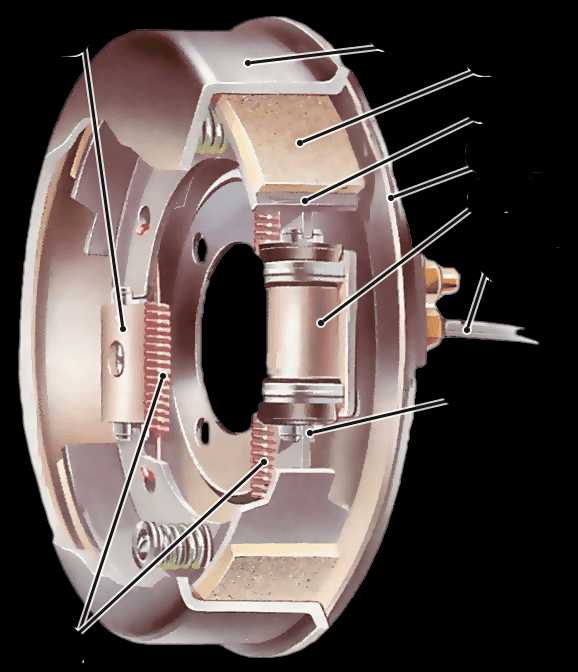

Барабанный тормоз с первичной и вторичной колодками оснащен одним гидравлическим цилиндром. Тормоза с двумя первичными колодками имеют два цилиндра, которые устанавливаются на передних колесах.

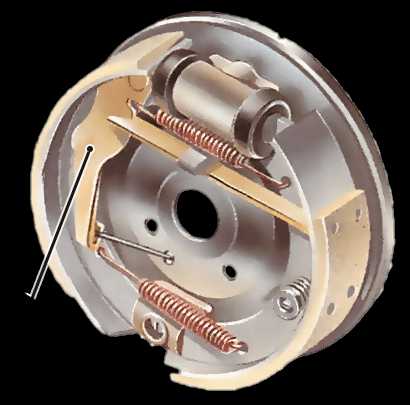

Барабанный тормоз оборудован полым барабаном, который вращается вместе с колесом. Верх барабана покрыт неподвижной опорной плитой, на которой располагаются две изогнутые колодки с фрикционной обшивкой.

Под давлением жидкости поршни в цилиндрах раздвигаются, и обшивка колодок прижимается к барабану, замедляя или останавливая его.

При нажатии на педаль колодки прижимаются к барабану под действием поршней.

Каждая тормозная колодка соприкасается с рычагом и поршнем. Первичная колодка соприкасается с поршнем рабочей стороной, определяя направление вращения барабана.

При вращении барабан тянет колодку в противоположную сторону, обеспечивая эффект торможения.

В некоторых барабанах используются сдвоенные колодки, каждая из которых оснащена гидравлическим цилиндром. В других используется пара колодок (первичная и вторичная) с рычагами спереди.

Такая конструкция позволяет разводить колодки при наличии одного цилиндра с двумя поршнями.

Система с первичной и вторичной колодками является упрощенной и менее мощной, чем система с двумя ведущими колодками, поэтому она обычно устанавливается на задние колеса.

В любом случае, после отключения тормозов колодки принимают первоначальное положение благодаря пружинам возврата.

Перемещение колодок ограничивается регулятором. В старых системах используются механические регуляторы, которые требуют настройки по мере износа фрикционной обшивки. В современных системах регуляторы работают автоматически за счет храповых механизмов.

Барабанные тормоза могут отказывать при частом использовании, т.к. они перегреваются и не могут эффективно функционировать, пока не остынут. Диски обладают более открытой конструкцией и считаются более надежными.

Ручной тормоз

Механизм ручного тормоза

Ручной тормоз воздействует на колодки посредством механической системы, которая не задействует гидравлические цилиндры. Эта система состоит из рычагов, которые находятся в тормозном барабане и запускаются из салона вручную.

Помимо гидравлической тормозной системы все автомобили снабжены ручным тормозом, который действует на два колеса (как правило, задних).

Ручной тормоз дает возможность снизить скорость при отказе гидравлической системы, однако в основном используется на стоянках.

Рычаг ручного тормоза тянет трос или пару тросов, соединенных с тормозами совокупностью более мелких рычагов, шкивов и направляющих. Конкретные составляющие этой системы зависят от модели автомобиля.

Рычаги ручного тормоза удерживаются в нужном положении посредством храпового механизма. Механизм выключается по кнопку, освобождая рычаги.

В барабанных тормозах ручной тормоз воздействует на тормозную ленту, которая прижимается к барабанам.

В дисковых тормозах используется та же механика, однако суппорты обладают небольшими размерами, и на них сложно установить проводку, поэтому для каждого колеса предусматривается отдельный рычаг.

17koles.ru

Тормозные механизмы передних колес

Особенности конструкции

Рис. 8.6. Тормозной механизм переднего колеса: 1 – блок цилиндров; 2 – тормозные колодки;

3 – прижимной рычаг суппорта; 4 – защитный кожух; 5 – ось прижимного рычага; 6 – направляющая колодок; 7 – суппорт тормоза; 8 – тормозной

диск; 9 – штуцера для удаления воздуха; 10 – тормозные шланги

Тормозной механизм переднего колеса (рис. 8.6) дисковый с плавающей трехпоршневой скобой. Блок цилиндров 1 закреплен в суппорте на двух направляющих и зафиксирован пружинным фиксатором.

Тормозные колодки 2 со стальными основаниями, имеющими фигурную форму, обеспечивающую их плотное прилегание к направляющей колодок. При установке колодок подпружиненные рычаги 3 прижимают суппорт 7 к торцам колодок, что обеспечивает постоянное поджатие колодок к пазам направляющей.

Тормозной диск 8 изготовлен из чугуна.

Снятие и установка  суппорта переднего тормозного механизма

Суппорт переднего тормозного механизма снимают для его замены или замены рабочих цилиндров и тормозного диска.

       ПРИМЕЧАНИЯ

Работу удобнее выполнять на подъемнике. Можно выполнить ее на автомобиле, установленном на опоры.

Снятие и установка показаны на примере правого суппорта, левый снимайте и устанавливайте аналогично.

Вам потребуются: ключ «на 14», пассатижи, выколотка, молоток.

1. Снимите соответствующее колесо.

2. Очистите тормозной механизм от грязи. Для облегчения разборки нанесите на места соединений пальцев с суппортом и прижимными рычагами жидкость типа WD-40.

3. Выверните два болта крепления коллектора.

ПРИМЕЧАНИЕ

Обратите внимание, под болтами установлены уплотнительные кольца. Замените сильно обжатое кольцо.

4. Выньте шплинт оси прижимного рычага.

5. Выньте ось; если она из-за коррозии сидит плотно, выбейте ее выколоткой.

6. Снимите верхний прижимной рычаг.



ПРИМЕЧАНИЕ

Обратите внимание, в гнездах направляющей под прижимным рычагом находятся две пружины, не потеряйте их.

7. Выньте и осмотрите пружины прижимного рычага. Сломанные или потерявшие упругость пружины замените.

8. Подденьте отверткой и...

9. ...снимите суппорт.

10. Для обратной установки подведите нижний направляющий скос суппорта под нижний прижимной рычаг, прижмите суппорт к колодкам, установите верхний прижимной рычаг, вставьте ось рычага головкой в сторону колеса и зашплинтуйте ее.

ПОЛЕЗНЫЙ СОВЕТ

Перед установкой оси прижимного рычага смажьте ее смазкой Литол-24 или графитной смазкой..

11. Присоедините коллектор и прокачайте гидропривод тормозов (см. «Прокачка гидропривода тормозной системы»).

       ПРИМЕЧАНИЕ

Левый и правый суппорты в сборе невзаимозаменяемы.

Замена тормозных колодок переднего тормозного механизма

Минимально допустимая толщина фрикционных накладок тормозных колодок – 1,5 мм. Замените колодки в следующих случаях:

– толщина накладок менее 1,5 мм;

– поверхность накладок замаслена;

– накладки непрочно соединены с основанием;

– накладки имеют глубокие борозды и сколы.

ПОЛЕЗНЫЕ СОВЕТЫ

Если вы по каким-либо причинам сняли переднее колесо, проверьте через отверстие в корпусе тормозной скобы состояние колодок.

Если толщина фрикционных накладок около 2 мм, замените колодки. Если при торможении автомобиль уводит в сторону или слышен посторонний шум, снимите тормозные колодки и проверьте их состояние.

Вам потребуются: домкрат, противооткатные упоры, отвертка, пассатижи, выколотка, металлическая щетка, молоток.

       ПРЕДУПРЕЖДЕНИЯ

Ослабляйте и затягивайте гайки крепления колес только на автомобиле, стоящем на земле.

Не применяйте бензин, дизельное топливо или какие-либо другие минеральные растворители для очистки тормозов.

Колодки необходимо заменять в тормозных механизмах обоих передних колес одновременно.

Недопустима замена внутренней и внешней колодок между собой, а также между левым и правым колесом. Это может привести к неравномерному торможению.

1. Затормозите автомобиль стояночным тормозом и установите противооткатные упоры под задние колеса.

2. Снимите переднее колесо.

3. Очистите тормозной механизм от грязи. Для облегчения разборки нанесите на места соединений пальцев с суппортом и прижимными рычагами жидкость типа WD-40.

4. Откачайте из бачка часть жидкости, если перед заменой колодок уровень тормозной жидкости в бачке находится на отметке «MAX» или приближается к ней.

5. Снимите суппорт (см. «Снятие и установка суппорта переднего тормозного механизма»), не отсоединяя от него коллектор гидропривода.

6. Аккуратно подвесьте суппорт на проволоке или отведите в сторону так, чтобы он не мешал работе.

7. Извлеките из направляющей тормозные колодки.

8. Перед установкой новых тормозных колодок очистите от грязи и ржавчины пазы направляющей, аккуратно вдавите поршни как можно дальше внутрь цилиндров.

9. Установите новые тормозные колодки в пазы направляющей.

10. Установите суппорт.

11. После установки тормозных колодок нажмите несколько раз на педаль тормоза для установки поршней в рабочее положение.

12. Проверьте уровень тормозной жидкости в бачке и при необходимости долейте до нормы.

       ПОЛЕЗНЫЙ СОВЕТ

Заменив изношенные тормозные колодки новыми, не спешите сразу выезжать на оживленные магистрали. Не исключено, что при первом же интенсивном торможении вы будете неприятно поражены низкой эффективностью тормозов, хотя колодки поставили фирменные. Тормозные диски тоже изнашиваются, и новые колодки касаются их только краями, практически не тормозя. Выберите тихую улочку или проезд без автомобилей и несколько раз плавно затормозите, чтобы колодки притерлись и стали прилегать всей поверхностью. Заодно и оцените эффективность тормозов. И старайтесь не тормозить резко хотя бы первые 100 км. При сильном нагреве неприработанных колодок верхний слой их накладок подгорает и тормоза долго не будут максимально эффективными.

Замена рабочих цилиндров переднего тормозного механизма

Блок цилиндров переднего тормозного механизма меняют при появлении течи тормозной жидкости через уплотнительные кольца, при повреждении защитных чехлов поршней, а также при заклинивании поршней вследствие коррозии.

Вам потребуются: ключ «на 14», пассатижи, выколотка, молоток.

1. Снимите суппорт с автомобиля (см. «Снятие и установка суппорта переднего тормозного механизма»).

2. Выколоткой утопите в гнездо блока цилиндров фиксатор.

3. Удерживая выколоткой фиксатор, несильными ударами молотка через деревянный брусок сдвиньте блок цилиндров по направляющим суппорта.

4. Снимите блок цилиндров с суппорта.

5. Выньте фиксатор вместе с пружиной из блока цилиндров.

6. Устанавливайте блок цилиндров в последовательности, обратной снятию. При этом утопите фиксатор в гнездо блока цилиндров и легкими ударами молотка через деревянный брусок осаживайте блок цилиндров в суппорт до тех пор, пока фиксатор не войдет в отверстие суппорта.

7. Установите суппорт на автомобиль и прокачайте гидропривод тормозов.

Замена тормозного диска

При наличии на рабочей поверхности диска задиров, глубоких рисок и других дефектов, увеличивающих износ колодок и уменьшающих эффективность торможения, а также в случае повышенного бокового биения диска, вызывающего вибрации при торможении, замените диск. В специализированных мастерских такой диск можно проточить и прошлифовать с обеих сторон на одинаковую глубину, но после обработки толщина диска должна быть не меньше минимально допустимой.

Минимально допустимая толщина тормозного диска 9,5 мм. Если толщина диска меньше, его необходимо заменить. Осевое биение поверхности тормозного диска не должно превышать 0,15 мм.

Вам потребуются: ключи «на 10», «на 14», «на 17», «на 27» (желательно головка с прочным воротком), пассатижи, выколотка, отвертка, молоток.

       ПОЛЕЗНЫЙ СОВЕТ

Заменяйте диски обоих тормозных механизмов одновременно.

1. Снимите суппорт (см. «Снятие и установка суппорта переднего тормозного механизма»), не отсоединяя от него тормозной шланг. Подвесьте суппорт на веревке или проволоке, при этом следите, чтобы тормозной шланг не перекручивался и не был сильно натянут.

2. Снимите тормозные колодки (см. «Замена тормозных колодок переднего тормозного механизма»). Промаркируйте их, чтобы при сборке установить на прежние места.

3. Выверните болт крепления кожуха.

4. Отогните отверткой усик стопорной пластины верхнего и...

5. ...нижнего болтов крепления направляющей колодок к поворотному кулаку.

6. Выверните нижний (показан на фото) и верхний болты крепления направляющей колодок.

7. Снимите кожух...

8. ...и направляющую колодок.

9. Отверните гайку ступицы...

10. ...и снимите ступицу в сборе с тормозным диском.

11. Наверните гайки на шпильки, чтобы не испортить резьбу шпилек, и выбейте шпильки (на фото показана одна).

12. Постукивая молотком по краю ступицы,...

13. ...разъедините ступицу и тормозной диск.

14. Устанавливайте новый тормозной диск и снятые детали в последовательности, обратной снятию. При этом не забудьте законтрить болты крепления направляющей колодок, загнув усики стопорных пластин.

       ПРИМЕЧАНИЕ

Перед установкой диска тщательно очищайте от ржавчины и окалины привалочные поверхности ступицы и диска, так как их малейшая частица, зажатая между привалочными поверхностями, вызовет биение диска и вибрации при торможении.

       ПОЛЕЗНЫЕ СОВЕТЫ

Если устанавливаете прежний диск, удалите напильником буртики на рабочих поверхностях диска, образовавшиеся в результате износа диска с обеих сторон.

Для обратной запрессовки ранее выпрессованных шпилек можно воспользоваться гайками крепления колеса. Наверните их на концы шпилек через проставки (можно использовать в качестве проставок гайки большего размера) и равномерно затягивайте крест-накрест до полной запрессовки шпилек в диск и ступицу.

carmanz.com

Передние тормоза ВАЗ 2108 2109 VAZ(восьмёрка, девятка)

Тормозной механизм
(вид спереди):

1. Тормозной шланг.
2. Болт крепления направляющего пальца.
3. Клапан прокачки.
4. Колёсный цилиндр.
5. Болт крепления цилиндра к суппорту.
6. Болты крепления основания.

Тормозной механизм
(вид сбоку):

1. Колёсный цилиндр.
2. Поршень.
3. Основание тормозной скобы.
4. Тормозной диск.
5. Тормозные колодки.
6. Суппорт.

     Внимание

Ослабляйте и затягивайте болты крепления колеса только на автомобиле, стоящем на земле. Момент затяжки болтов 65-95 Н·м (6,5-9,5 кгс·м). Применение для очистки тормозов бензина, дизельного топлива или каких-либо других минеральных растворителей недопустимо. Минимально допустимая толщина накладок 1,5 мм. Если у вас возникнут сомнения, что толщина фрикционной накладки в пределах допустимой или ее поверхность замаслена или есть подозрение, что фрикционная накладка непрочно соединена с основанием, обязательно снимите, проверьте и при необходимости замените колодки. Накладки не должны иметь глубоких бороздок и сколов. При установке старых колодок замена внутренней и внешней колодок между собой, а также между левым и правым колесом недопустима. Это может привести к неравномерному торможению. Поверхность фрикционных накладок не должна быть замаслена, иметь глубокие риски и сколы. Накладка должна быть прочно соединена с основанием колодки. Если при очередной проверке толщина накладок приближается к минимально допустимой, то такие колодки еще работоспособны, но скоро закончится их срок службы. Выбирайте сами либо сразу заменить колодки, либо постоянно контролировать их толщину. Комплекты тормозных колодок необходимо заменить одновременно с обеих сторон автомобиля. Вдавливать поршень в цилиндр надо аккуратно, чтобы он не перекосился. Для этого установите обе изношенные тормозные колодки (лучше если от внутренней осталось одно основание) и корпус скобы на место. Аккуратно большой отверткой или монтировкой переместите поршень, надавливая на внутреннюю колодку и опираясь на тормозной диск. Если уровень тормозной жидкости в бачке находится на отметке "MAX" или приближается к ней, то откачайте из бачка часть жидкости. Иначе она польется через край при установке новых колодок.

  Порядок работ

1. Затормозите автомобиль стояночным тормозом и установите под задние колеса упорные бруски. Поднимите и установите на опоры переднюю часть автомобиля. Снимите колесо.

2. Промойте теплой водой с моющим средством и высушите тормозной механизм.

3. Через отверстие в корпусе тормозной скобы визуально проверьте состояние колодок.

4. Выньте из кронштейна резиновый уплотнитель вместе со шлангом.

5. Отогните отверткой усик стопорной шайбы верхнего болта крепления направляющего пальца.

6. Отверните верхний болт крепления направляющего пальца, придерживая при этом его ключом за шестигранник.

7. Поверните корпус скобы вниз вокруг оси нижнего пальца.

8. Промаркируйте тормозные колодки, если предполагаете их вновь установить.

9. Снимите тормозные колодки.

10. Проверьте толщину и состояние фрикционных накладок тормозных колодок.

11. Очистите от грязи и ржавчины детали тормоза, особенно посадочные места тормозных колодок.

12. Если вы устанавливаете новые тормозные колодки, то вдавите поршень в цилиндр.

13. Установите новые тормозные колодки. Следите за тем, чтобы нажимные пружины стояли параллельно верхнему краю тормозных колодок. Старые колодки необходимо установить в соответствии с ранее сделанной маркировкой.

14. Поверните корпус скобы и заверните верхний болт крепления направляющего пальца моментом 31-38 Н·м (3,1- 3,8 кгс·м), придерживая при этом его ключом за шестигранник.

15. Загните отверткой усик стопорной шайбы.

16. Установите колесо и опустите автомобиль на землю. Затем нажмите несколько раз на педаль тормоза для установки поршня в рабочее положение. Проверьте уровень тормозной жидкости в бачке и при необходимости долейте до нормы.

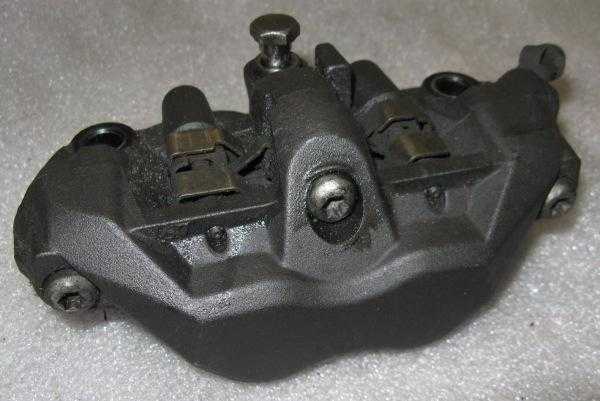

 Тормозная скоба

Примечания

Затормозите автомобиль стояночным тормозом и установите под задние колеса упорные бруски. Поднимите и установите на опоры переднюю часть автомобиля. Снимите колесо.

Промойте и высушите тормозной механизм.

Если вы собираетесь менять поршень или уплотнительное кольцо, то для удобства отсоедините колесный цилиндр от суппорта.

     Внимание

При наличии забоин, следов износа и коррозии на рабочих поверхностях поршня и цилиндра их надо заменить. На направляющих пальцах не должно быть коррозии и повреждений. Они должны свободно перемещаться в отверстиях основания. В противном случае пальцы замените, а также порванные или потерявшие упругость защитные чехлы направляющих пальцев.

  Порядок работ

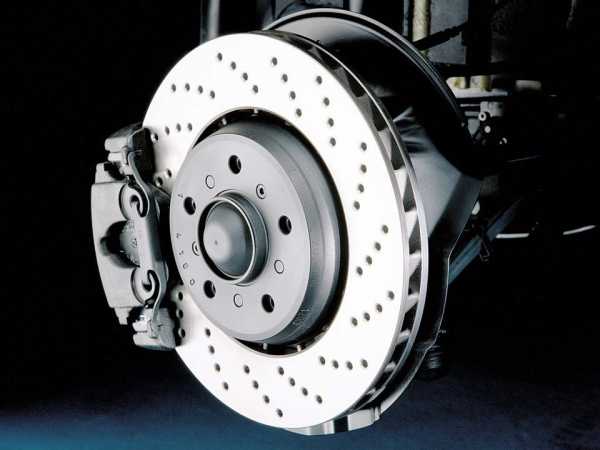

 Тормозной диск

     Внимание

Затормозите автомобиль стояночным тормозом и установите под задние колеса упорные бруски. Поднимите и установите на опоры переднюю часть автомобиля. Снимите колесо. Промойте и высушите тормозной механизм.

  Порядок работ

1. Отогните отверткой усики стопорных шайб двух болтов крепления направляющих пальцев.

2. Отверните нижний болт крепления направляющего пальца, придерживая его ключом за шестигранник.

3. Снимите суппорт с колесным цилиндром с основания.

4. Поднимите суппорт вверх и аналогичным образом отверните верхний болт крепления.

5. Подвесьте суппорт с колесным цилиндром на проволоке к пружине передней подвески. При этом следите, чтобы тормозной шланг не перекручивался и не был сильно натянут.

6. Снимите тормозные колодки. При этом промаркируйте колодки, чтобы установить их на прежние места.



7. Снимите тормозной диск.

8. Выверните два установочных штифта.



vaz-sputnik.ru

Отправить ответ

avatar
  Подписаться
Уведомление о
