Автомобильный топливный фильтр с отстойником

Поступление горючей смеси внутрь двигателя обеспечивается специальной системой подачи топлива. Указанная система очень чувствительна к воздействию абразивных частиц пыли и других загрязнений. Очистить горючее от вредных примесей позволяет топливный фильтр с отстойником.

Назначение устройства, принцип работы

Фильтрующий агрегат с отстойником

Горючее, поступающее внутрь двигателя не должно иметь вредные примеси и воду. Наличие примесей приводит к засорению системы, а вода способствует процессу коррозии. В зимнее время, вода может кристаллизоваться и перекрыть подачу горючего. Многие автолюбители считают, что для очистки топливной смеси достаточно фильтрующей сеточки, установленной в бензобаке. Это заблуждение. Указанная сеточка не обеспечивает должную степень очистки горючего и не отфильтровывает воду. С помощью топливного фильтра с отстойником выполняется предварительная очистка горючей смеси, удаляются частицы крупностью больше 0,5 мм.

Через отверстие, находящееся в крышке устройства горючее попадает в фильтрующий агрегат с отстойником. Далее топливная смесь стекает по успокоителю, при этом происходит снижение скорости потока указанной жидкости. При меньшей скорости движения потока крупные частички вместе с водой спускаются на дно корпуса устройства. Отстоявшееся горючее поступает на фильтрующий элемент, где отфильтровываются более мелкие абразивные частицы вредных примесей. Далее смесь поступает на материал поглощающий влагу, где происходит фильтрация топлива от излишней воды. Затем прошедшее фильтрацию горючее подается в топливную систему.

Слить отстой можно через сливное отверстие. Для этого достаточно открутить сливную пробку, расположенную на корпусе агрегата. Также с ее помощью можно почистить фильтрующее устройство от загрязнений.

Преимуществом указанных фильтров есть наличие материала для удаления излишней влаги. Это позволяет уберечь элементы топливной системы от вредного воздействия воды, способствует возрастанию эксплуатационного периода автодвигателя.

Из недостатков изделия следует выделить:




  • необходимость периодичного обслуживания;
  • осажденные механические примеси могут вымываться.

Рекомендуем посмотреть видео, демонстрирующее работу фильтрующего агрегата с отстойником:

Особенности обслуживания

Отверстие для слива

Установка топливного фильтра с отстойником позволяет увеличить ресурс мотора и топливной системы. Его конструктивные особенности позволяют качественно очищать горючее. Прозрачный корпус устройства дает возможность контролировать качество залитого горючего, а также степень засоренности отфильтровывающего элемента. При полной забивке агрегата фильтрации вредными примесями есть возможность очистки устройства. Очистка заключается в освобождении фильтра от слоя отстоя, выполняется она в следующей последовательности:

  1. Отыщите место установки указанного фильтра. Обычно устройство размещается возле топливного бака.
  2. Очистите корпус устройства от загрязнений снаружи. Для этого используйте щеточку и ветошь.
  3. Слейте из элемента для фильтрования отстой. Для этого открутите сливную пробку агрегата. Сливайте смесь, пока из сливного отверстия не потечет чистое топливо.
  4. Установите сливную пробку на прежнее место и закрутите.

Указанные манипуляции выполняют после 60 часов полной работы мотора.

С периодичностью 960 рабочих часов нужно выполнять промывку фильтрующего устройства. Для этого придерживайтесь следующей последовательности:

  1. Перекройте кран бака с топливной смесью.
  2. Удалите из внешней поверхности агрегата различные загрязнения.
  3. Ослабьте крепежи и снимите корпус агрегата для фильтрации и нажимное кольцо.
  4. Снимите распределитель.
  5. Помойте распределитель и фильтрующий элемент, для этих целей используйте солярку, установите указанные элементы системы на место. Затяните фильтрующий элемент ключом до упора.
  6. Очистите стакан фильтра от загрязнений. Проверьте целостность резиновых уплотнителей.
  7. Установите фильтрующий агрегат на прежнее место.
  8. Заполните топливную систему горючим и проверьте, нет ли течей. Обратите внимание на крепежные элементы, важно, чтоб с их помощью не засасывался воздух в систему.

При забитом элементе фильтрации двигатель будет работать с перебоями. Своевременное обслуживание указанного устройства способствует нормальной работе мотора и других элементов системы.

Заключение

К топливу в процессе его производства и транспортировки могут подмешиваться различные примеси, отрицательно влияющие на работу элементов топливной системы и движка. Продлить ресурс мотора позволяет топливный фильтр с отстойником. Указанное устройство очищает топливную смесь от абразивных частиц и воды, способствует нормальной работе силового агрегата.

pro-zamenu.ru

Фильтр топливный ВАЗ-2101-09 тонкой очистки (с отстойником) КОНиС, карбюратор

Уважаемые покупатели, во избежание ошибок при отправке топливного фильтра тонкой очистки (с отстойником), в строке «Комментарий» указывайте карбюраторный или инжекторный двигатель, модель вашего автомобиля, год выпуска.

         Для работы двигателя необходимо топливо, это знают все. Но учитывая нынешнее качество доступного на нашем рынке топлива, остро встает вопрос о необходимости его предварительной фильтрации для обеспечения нормальной роботы мотора. Фильтрация состоит из двух процедур: очищение грубым методом (избавление от крупных соринок и частиц ржавого метала) и тонкая фильтрация. Установка топливных фильтров может производиться в разных местах топливной системы, но зачастую это делают в рамках подкапотного пространства.

         Всем хорошо известно, что если какие-то абразивные частицы попадут в двигатель, то это не лучшим образом скажется на его ресурсе. И все же многие автовладельцы надеются только на «сеточки» в баке, карбюраторе, бензонасосе, да еще на совесть производителей бензина.

         Фильтр-отстойник предназначен для отделения от топлива воды и механических частиц размером более 0,05 мм. Он очищает топливо, поступающее из топливного бака, и устанавливается на карбюраторных легковых автомобилях.



         Имеющиеся в автомобиле «сеточки» способны задержать инородные частички размером порядка 100 мкм. Фильтры тонкой очистки имеют порог в 15 мкм, при условии соответствия требованиям ОСТ и ТУ.

         Фильтр топливный КС-03 тонкой очистки (с отстойником) «КОНиС» является неразборным (одноразовым фильтром). Корпус фильтра КС-03 изготовлен из прозрачного полиамида, что позволяет следить за загрязненностью фильтрующего элемента, производимого из бумаги немецкой фирмы «Hollingworth & Vose». Устанавливается данный фильтр перед карбюратором.

Установить фильтр до бензонасоса лучше всего. Именно на этом участке топливного провода давление практически отсутствует, вероятность протечки отсутствует. В насос будет поступать уже очищенный бензин. А главное, что клапаны насоса не будут подвергаться абразивному воздействию.

Применяются для установки на карбюраторные двигатели с рабочим объемом до 3 литров: ВАЗ 2101-07, 2121, УАФ, РАФ, SЕАТ, Skoda, Zastaya. ВАЗ 2108, 2109, ОКА, ЗАЗ-96В, Таврия, ЛуАЗ, Москвич-2141 и др. иномарки.



Технические характеристики Фильтра топливного КС-03 тонкой очистки (с отстойником) «КОНиС»:

— Тонкость отсева механических примесей: номинальная не более 50,0 мкм; средняя не более 15,0 мкм.

— Коэффициент пропуска пыли не более 1.0%.

— Корпус топливного фильтра с маркой КС не горит, морозоустойчив.

— Имеет маркировку направления потока и штуцеры для подключения топливных шлангов. Диаметр 8 мм.

— Для любого автомобиля с карбюраторным двигателем объемом до 3 л.

— Назначенный ресурс (срок службы элемента) до замены элемента до 17000 км. пробега автомобиля (500 часов работы двигателя).

— В процессе производства каждый топливный фильтр КС проходит контроль под давлением 2,5 атм.



Другие артикулы товара и его аналогов в каталогах: GB-211, GB-215, GB-203, EKOFIL EKO 03.01, HF – 05 FIL GOOD, ST – 337, GB — 608.

ВАЗ 2101- 2105, ВАЗ-2106, ВАЗ-2107, ВАЗ-2108, ВАЗ-2109, ВАЗ-21099, ВАЗ-2110, ВАЗ-2111, ВАЗ-2112, ВАЗ-2115, ВАЗ-2131, ВАЗ-2114, ВАЗ-2113, ВАЗ-21213, ВАЗ-2110 (2007), ВАЗ-21213-214i.



Любая поломка – это не конец света, а вполне решаемая проблема !

Как самостоятельно заменить топливный фильтр на карбюраторном автомобиле семейства ВАЗ с рабочим объемом до 3 литров.

С интернет – Магазином AvtoAzbuka затраты на ремонт будут минимальными.



Просто СРАВНИ и УБЕДИСЬ !!!

Не забудьте поделиться со своими друзьями и знакомыми найденной информацией, т. к. она им тоже может понадобится — просто нажмите одну из кнопок социальных сетей, расположенных выше.

avtoazbuka.net

устройство, где находится, как снять и заменить

Нормальное функционирование двигателя автомобиля  зависит от качества и чистоты топлива. Низкокачественное топливо с большим количеством механических примесей выведет из строя топливную систему. Но как бы ни очищали топливо, в нем всегда будут загрязнения.

ТОПЛИВНЫЕ ФИЛЬТРЫ

Чтобы обезопасить топливную систему от сторонних примесей, в нее включены фильтры для очистки. Применяется несколько видов фильтров. Фильтры грубой очистки представляют собой сеточки с мелкими ячейками. В задачу этих фильтров входит улавливание сравнительно крупных частиц загрязнений. В некоторых системах устанавливается по несколько таких сеток – в горловине бака и на топливоприемнике. Применяются и топливные фильтры-отстойники, которые тоже направлены на улавливание крупных частиц.

Мелкие же примеси улавливает фильтр тонкой очистки (ФТО), который располагается перед элементами системы, производящими дозировку и подачу топлива в камеры сгорания. Этот фильтр более важен, поскольку даже малые частицы способны нарушить работоспособность узлов топливной системы.

ТРЕБОВАНИЯ К ЧИСТОТЕ ТОПЛИВА

Наличие фильтров очистки топлива и способность их очищать топливо зависит от используемой на авто топливной системы.

Менее подвержены вредному воздействию загрязнения в топливе бензиновые карбюраторные топливные системы. Смесеобразование топлива у такой системы производится в карбюраторе. В нем хоть и имеются небольшие по размерам пропускные отверстия в жиклерах, но они не настолько мелкие, чтобы могли забиться мелкими загрязняющими частицами. Поэтому для такой системы достаточно иметь сетку в качестве фильтра грубой очистки и элемент тонкой очистки из гофрированной бумаги, который устанавливается перед карбюратором.

Более востребованы к загрязнению в топливе инжекторные автомобили. В таких топливных системах используются форсунки для впрыскивания топлива во впускной патрубок. В конструкцию этих форсунок входят плунжерные пары с высокой точностью обработки поверхности. Если на эти поверхности попадут частицы загрязнения, они их повредят, и форсунка выйдет из строя. К тому же, отверстия в форсунке, через которые подается топливо – мелкие и легко засоряются.

Самые востребованные к чистоте топлива — дизельные моторы и бензиновые инжекторные, в которых применяется непосредственный впрыск бензина в цилиндры. В этих системах топливо подается напрямую в цилиндры форсунками. Но подается оно под  давлением, которое обеспечивает топливный насос высокого давления, и используются плунжерные пары.

КОНСТРУКЦИИ ФИЛЬТРА ТОНКОЙ ОЧИСТКИ

Конструкций топливных фильтров  несколько, но они похожи. Зависят они от применяемой системы питания. Так, на бензиновых карбюраторных авто фильтр тонкой очистки состоит из прозрачного пластикового корпуса, в который помещен фильтрующий элемент – гофрированная бумага, сложенная определенным образом. Сверху к корпусу герметичного присоединена крышка с двумя штуцерами. К одному подсоединяется патрубок, идущий от бака, ко второму – патрубок, который ведет на карбюратор. Чтобы не попутать штуцера при установке, на крышке нанесена метка, указывающая направление движения топлива. Этот фильтр способен улавливать частицы грязи величиной 15-20 мкм, что  достаточно для такой системы.

Располагается этот ФТО в подкапотном пространстве за двигателем, со стороны выхода топливного патрубка.

У инжекторных авто, поскольку топливо по патрубкам движется под давлением, созданным топливным насосом, расположенным в баке, элемент тонкой очистки имеет металлический корпус, с торцов у него выходят штуцера для подсоединения его к трубопроводам топливной системы. Внутри располагается фильтрующий элемент, тоже из гофрированной бумаги. Но этот фильтрующий элемент способен улавливать частицы размером 5-10 мкм.

Располагается этот фильтр недалеко от бака. Возможна установка  сразу на выходе топливопровода из бака, и доступ нему производится из салона авто. Возможна и установка фильтра чуть дальше, на днище авто. Доступ к такому ФТО производится снизу авто.

У дизелей фильтр тонкой очистки может иметь две конструкции – разборную и неразборную.

Разборный дизельный ФТО с фильтром-отстойником

Разборной фильтр включает в себя металлический или алюминиевый корпус, сверху на который прикручена крышка с штуцерами. Внутри корпуса размещен сменный фильтрующий элемент.

Неразборной тоже состоит из корпуса и крышки, но соединение между ними – неразъемное.

Неразборный фильтр

Устанавливаются эти элементы у дизельных двигателей в подкапотном пространстве, недалеко от топливного насоса высокого давления.



ПЕРИОДИЧНОСТЬ ЗАМЕНЫ

Замена топливного элемента тонкой очистки выполняется через 30 тыс. км. Однако на периодичность замены влияет и само топливо. Если в нем большое количество сторонних примесей, то замена производится чаще.

Проверка степени загрязнения фильтра для определения, требуется ли замена его, выполняется на авто с разными системами по-разному. Если у карбюраторного авто этот фильтр прозрачный и можно визуально оценить его состояние, то у инжекторного так степень загрязнения не оценишь. На СТО фильтр проверяют путем замера давления, которое создает насос. Если давление ниже нормы, ФТО заменяется.

Прозрачный корпус позволяет оценить загрязнённость фильтра

У дизелей и вовсе степень не проверишь. Остается только смотреть на пробег авто и  на поведение самого авто. Если при движении имеются рывки, сначала на высоких оборотах, а после уже и на низких зачастую указывают на загрязнение фильтра тонкой очистки.

Фильтры тонкой очистки, кроме дизельного разборного, никаким промывкам не подвергаются, данные элементы относятся к расходным материалам и при сильном засорении они попросту заменяются. У разборного же ФТО производится замена фильтрующего элемента.

ЗАМЕНА ФТО НА КАРБЮРАТОРНОМ АВТО

Далее рассмотрим, как производится замена фильтра тонкой очистки на авто с разными системами питания.

Карбюраторная система автомобиля ВАЗ-2108. Произвести замену не так уж и сложно, поскольку давления в системе нет. Под рукой достаточно иметь только отвертку и новый фильтр.

Для замены под капотом найдите старый ФТО, отверткой раскрутите хомуты его крепления, отсоедините трубопроводы от него. Далее  узнаем по метке, как должен двигаться бензин, подсоединяем трубопроводы к новому фильтру и затягиваем хомутами. После заводим мотор и проверяем, не подтекает ли топливо в местах соединения.

Ещё кое-что полезное для Вас:

Видео: Замена фильтров, советы в процессе

ЗАМЕНА НА ИНЖЕКТОРНОМ АВТО

Замена фильтрующего элемента инжекторного авто производится сложнее. Разберем эту операцию на автомобиле ВАЗ-2110.

Из инструментов понадобятся ключи на 17, 19 и 10, новый элемент и уплотнительные кольца трубопроводов, подходящих к фильтру.

Автомобиль загоняется на яму. В топливной системе постоянно сохраняется давление, которое нужно сбросить. Для этого у авто отключается АКБ. В блоке предохранителей находим предохранитель, отвечающий за работу топливного насоса, и извлекаем его. После АКБ подсоединяется и двигатель запускается. Поскольку насос не будет работать, двигатель расходует топливо, понизив тем самым давление.

Затем ключами на 17 и 19 откручиваем штуцера топливопроводов, подсоединенных к фильтру, при этом под места соединения подставляется емкость, поскольку будет вытекать бензин.

Затем откручивается хомут крепления фильтра, использованный извлекается, а на его место устанавливается новый. Перед прикручиванием штуцеров на них меняются уплотнительные кольца. После замены проверяются соединения на наличие подтеков.

ЗАМЕНА ФИЛЬТРА НА ДИЗЕЛЕ

Замену ФТО на дизеле рассмотрим на примере Volkswagen T-5. У этого авто установлен неразборной фильтр. Размещен он в подкапотном пространстве и к нему подходит 4 трубопровода.

Для замены отсоединяем трубопроводы, послабляем крепление фильтра, извлекаем его и устанавливаем новый. Перед этим важно запомнить, к каким выходам подходили трубопроводы. После установки, фильтр закрепляется и к нему подсоединяются трубки.

topmekhanik.ru

отстойник — извлекаем грязь из бензина

Фильтр
Каждая силовая установка машины вне зависимости от того, на каком горючем авто ездит, работает за счет преобразования той энергии, которая выделяется при сгорании топливно-воздушной смели, в энергию, заставляющую двигаться коленчатый вал. Подача горючего в цилиндры осуществляется через сложную систему – систему питания. Так как двигатель и сопутствующие узлы и так подвержены чрезмерным нагрузкам, нужно максимально снизить воздействие внешних факторов на совокупность систем. В частности, нужно очищать топливо, то есть убирать из него все соединения, которые могут нанести вред «сердцу» автомобиля. Для этого и нужен фильтр-отстойник.

Как работает фильтр-отстойник

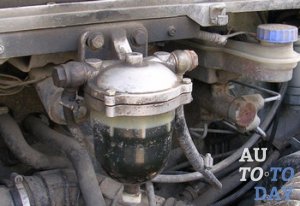

Фильтр-отстойник ГАЗ

Фильтр-отстойник отвечает за предварительную (грубую) очистку горючего от инородных частит размером более 0,5 мм. В крышке фильтра есть отверстие, куда подается топливо. Внутри корпуса устройства – стакана – расположен центральный стержень, внутри которого есть отверстие, через которое отводиться очищенное горючее. В корпусе есть сливное устройство, которое закрывается специальной пробкой. Кроме того, фильтр-отстойник оснащен такими устройствами, как отражатель и успокоитель. Они формируют с крышкой цельную конструкцию. Успокоитель установлен на дне стакана. Также у фильтра есть сетчатый фильтрующий элемент, расположенный на главном стержне, внутри него залегает материал, поглощающий влагу. Этот элемент фильтра можно снимать. Фильтр-отстойник сконструирован таким образом, чтобы очищать топливо как можно качественнее. Как и у любого элемента, фильтр-отстойник имеет свои недостатки:

— обслуживать такое устройство достаточно сложно;

— сетчатый элемент фильтра плохо очищает топливо;

— осевшие механические примеси вымываются.

Фильтр-отстойник работает следующим образом. Горючее идет в фильтр через отверстие в крышке, которое предназначено именно для подвода топлива. Отражатель предохраняет сетку фильтрующего элемента от попадания к ней неотстоявшегося бензина или дизеля. Далее происходит стекания горючего по конусообразной поверхности успокоителя через отверстие между внешней кромкой успокоителя и внутренней стенкой корпуса (стакана). Благодаря тому, что поверхность успокоителя конусообразная, топливо стекает равномерно по поверхности стакана. Так как топливный поток теряет скорость, достаточно крупные элементы из горючего оседают на дно стакана. Осевшие механические примеси не вымываются благодаря успокоителю, который, как уже было сказано, установлен на дне корпуса.

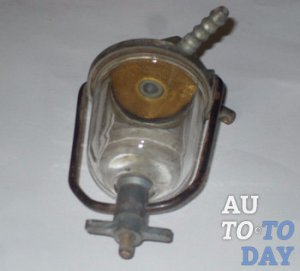

Фильтр-отстойник
Далее горючее идет к сетчатому фильтрующему элементу, который расположен на главном стержне. После этого горючее идет в полость с влагопоглощающим материалом, который находится внутри сетчатого фильтра. После прохождения через оба фильтра в топливе не остается воды и мелких примесей механической природы. Уже чистое горючее поступает в топливную систему через отверстие в главном стержне. Отстой нужно сливать через специальное отверстие в корпусе, которое постоянно закрыто специально сливной пробкой. Ее можно снимать для того, чтобы очищать фильтр. Так как фильтр-отстойник оснащен дополнительным влагопоглощающим материалом, то в топливе не остается влаги, от чего сильно возрастает его качество.
Чем лучше и качественнее фильтр-отстойник будет выполнять свою работу, тем дольше прослужит двигатель.

Обслуживание фильтра отстойника

Прежде, чем переходить к обслуживанию систему, нужно определить, где же расположен фильтр-отстойник. Какой бы ни была марка и модель авто, фильтр-отстойник всегда будет расположен около топливного бака. Чтобы найти его точно, просто нужно идти вдоль топливных патрубков, которые идут от бака. По ним Вы гарантировано обнаружите фильтр.
Обслуживание фильтра-отстойника заключается в регулярном сливе отстоя. Чтобы это сделать, нужно:

1) Тщательно очистить от пыли и грязи наружную поверхности фильтра;

2) Открутить сливную пробку, слить из фильтра отстой (сигналом к тому, что пробку можно закрывать, является выход уже чистого горючего).

Такую процедуру нужно проводить после того, как двигатель проработает полноценные 60 часов. Через каждые же 960 рабочих часов фильтр нужно промывать. Нужно выполнить следующую последовательность действий:

1) Закрыть краник бака с топливом;

2) Очистить внешнюю поверхность фильтра от пыли и грязи;

3) Отвинтить болты, снять корпус и нажимное кольцо;

4) Вывернуть фильтрующий элемент и снять распределитель;

Фильтр-отстойник
5) Промыть фильтрующий элемент и распределитель в солярке, после чего их можно будет возвращать на место, причем фильтрующий элемент нужно ключом завернуть до упора;

6) Стакан фильтра-отстойника нужно промыть, а после проверки целостности прокладки его можно возвращать на место. После того, как фильтр будет промыт, топливную систему можно заполнять горючим.

Замена фильтра отстойника

Прежде, чем произвести замену агрегата, нужно выяснить зачем его вообще менять. Если вовремя не поменять фильтр-отстойник, то произойдет закупорка топливных каналов карбюратора, от чего силовая установка будет работать с перебоями. Плюс ко всему, крупные механические примеси, которые задерживаются именно фильтром-отстойником, играют роль абразивов, которые могут навредить некоторым элементам карбюратора.

Если система питания Вашего автомобиля инжекторная, то наличие некоторых примесей в бензине крайне нежелательно. В подобной системе бензин подается в цилиндры в определенной дозе и под определенным давлением. Топливо дозируется форсункой. В ее конструкцию входят прецизионные пары – обработанные с высокой точностью детали, которые взаимодействуют между собой. Абразивные свойства примесей в бензине могут или повредить поверхность этих пар или же приведет к тому, что эти детали заклинит, из-за чего форсунка выходит из строя.

Фильтр-отстойник
Самой требовательной к чистоте горючего является система питания дизельного движка. Особенна она тем, что прецизионные пары там есть только и во форсунке, и в ТНВД, посему опасные примеси в горючем могут стать причиной выхода из строя как форсунки, так и наноса. Именно поэтому в систему питания входит топливный фильтр и не один.

Для выполнения работ Вам потребуется:

— набор ключей и отверток;

— защитные перчатки;

— емкость, куда будет слито горючее, находящееся в фильтре;

— компрессор или насос.

Фильтр грубой очистки топлива карбюраторной системы производится следующим образом. Сначала нужно убрать сетку, находящуюся на топливной горловине. В случае чрезмерного ее загрязнения, ее нужно помыть в бензине и продуть с помощью сжатого воздуха. Также нужно прочистить сетку на топливозаборнике, но сначала его нужно извлечь из бака. Ту сетку, которая стоит на впускном штуцере карбюратора, можно прочистить только после того, как штуцер будет откручен.

Фильтр-отстойник
Если в автомобиле стоит инжекторная система питания, то добрать до фильтра грубой очистки можно только через специальный люк, который установлен в баке.
У машин на дизеле фильтр-отстойник нужно отсоединять от системы питания, разбирать, используя ключи, горючее, содержащееся в фильтре, нужно слить в заранее подготовленную емкость, а сам фильтр нужно тщательным образом промыть и продуть. В случае наличия фильтрующего элемента, то подлежит замене.

После того, как Вы замените или промоете топливный фильтр, обязательно проверьте состояние всех крепежных элементов. Сделать все нужно так, чтобы ни в одном месте, где фильтр соединяется с топливной магистралью, не подсасывался воздух или же не протекало само горючее.

Очистка бензина или дизельного топлива крайне важна для обеспечения нормальной и стабильной работы всей системы питания автомобиля. Посему нужно уделять внимание фильтрам, которые делают горючее максимально чистым и безопасным.

Подписывайтесь на наши ленты в таких социальных сетях как,
Facebook,
Вконтакте,
Instagram,
Twitter и
Telegram:
все самые интересные автомобильные события собранные в одном месте.

auto.today

Фильтры-отстойники грубой очистки топлива

Чтобы снизить загрязненность и обводненность дизельного топлива, его очищают путем длительного отстаивания в хранилищах, а также фильтруют на раздаточных колонках и непосредственно в автомобилях. Причем в автомобильных системах питания предусмотрена многоступенчатая очистка: предварительная — в топливном баке, грубая — в фильтрах грубой очистки и окончательная — в фильтрах тонкой очистки.

Очистка топлива в баке осуществляется уже в момент заправки — с помощью сетчатого фильтра заливной горловины, размер ячеек которого составляет около 0,5 мм. Для защиты внутренней полости бака от пыли при его «дыхании» в крышках заливных горловин помещаются различные фильтрующие набивки. Целью очистки могут служить, кроме того, разделительные перегородки в баках с зоной отстоя со сливным краником в нижней части бака. На выходе с бака топливо должно попадать в фильтр-отстойник, а после — в подкачивающий насос и фильтр тонкой очистки.

Так, в этой схеме на линии всасывания устанавливаются фильтры с сетчатым фильтрующим элементом, имеющим малое гидравлическое сопротивление и способным задерживать только крупные частицы и воду. На линии низкого давления располагаются последовательно подогрев солярки (в зимнее время рекомендуем установить подогрев топлива перед фильтром грубой очистки) и фильтры тонкой очистки с фильтрующими элементами, соответственно, из войлока или подобного ему материала и бумаги (соответствующей степени фильтрации, зависящей от конструкции топливной аппаратуры).

Но в большинстве случаев, на автомобилях не установлены фильтры грубой очистки, а если и установлены, то чисто символически (рис. 1), для отсечки крупных частичек грязи, чтобы мгновенно не вывести из строя подкачивающий насос. Со временем же абразив, всё-таки, выводит из строя подкачивающий насос.

На современных грузовых автомобилях устанавливают шестерёночные подкачивающие насосы, капризные к износу (Рис. 2), перестающие создавать давление подкачки в режиме запуска…

Мы устанавливаем фильтры с прозрачным отстойником, позволяющим контролировать качество топлива и наличие воды. Топливо попадает сразу на дно отстойника, железные примеси улавливаются магнитом, находящимся на дне. Поднимаясь вверх, топливо проходит через сетку, оставляя на ней частички грязи величиной > 50/100/150 мкм (в зависимости от картриджа). По мере загрязнения необходимо откручивать пробку внизу отстойника для слива грязного топлива. При полном загрязнении, фильтр разбирается и чистится, сеточка продувается сжатым воздухом или меняется.

Для двигателей с объёмом двигателя более 10 литров устанавливаем ФГО-5 с пропускной способностью 300 л/час.
