Тормозной суппорт: устройство и неисправности

Суппорт один из ключевых механизмов тормозной системы автомобиля. Основная задача, прижимать колодки к тормозному диску и соответственно останавливать его при воздействии на педаль тормоза.

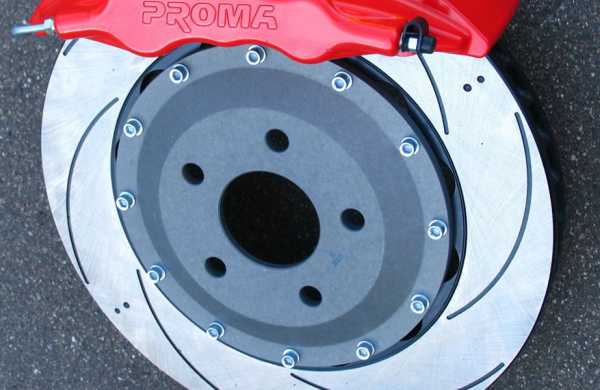

На фото: суппорт тормозной красного цвета

Конструктивно суппорт связан со всей тормозной системой. При нажатии на педаль, в главном тормозном цилиндре создается давление, которое направляется по магистралям к суппорту. За счет создаваемого давления, сдвигаются поршни суппорта. Последние в свою очередь сдвигают колодки к диску. За счет сжатия колодок возникает трение, которое и вызывает торможение колеса.

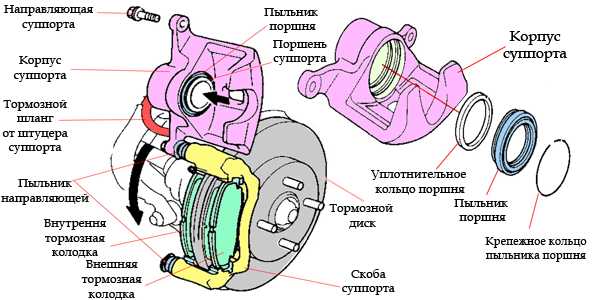

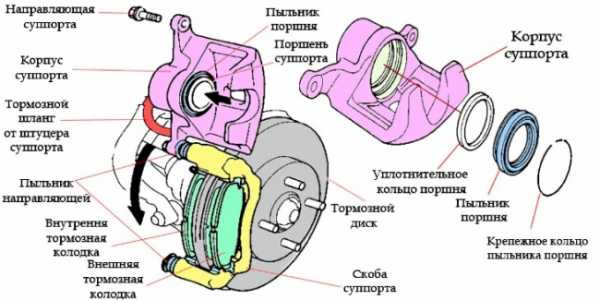

Устройство суппорта

Кстати, суппорт отвечает не просто за сжатие колодок, но за их равномерное размещение (параллельно диску) и соответственно, равномерное прижатие.

Устройство, разновидности и принцип работы

В целом, если рассматривать устройство механизма, то независимо от вида, оно идентичное, за исключением некоторых нюансов. Различают всего две разновидности суппортов:

• Фиксированная конструкция

• Плавающая

Чисто по техническим соображениям, вторая разновидность появилась раньше, она дешевле, конструктивно проще. Конструктивно суппорт представляет собой сам механизм, цилиндр с поршнями, крепление. В суппортах с плавающей скобой, цилиндры устанавливают с внутренней стороны. Таким образом, во время торможения поршень надавливает на ту колодку, которая размещается непосредственно за ним. То есть первая колодка начинает двигаться, прижимается к диску и в это же время, направляющая скоба двигается навстречу поршню по направляющим, тем самым прижимая уже вторую колодку.

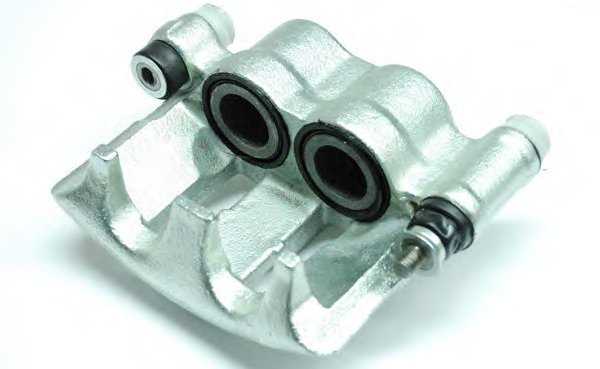

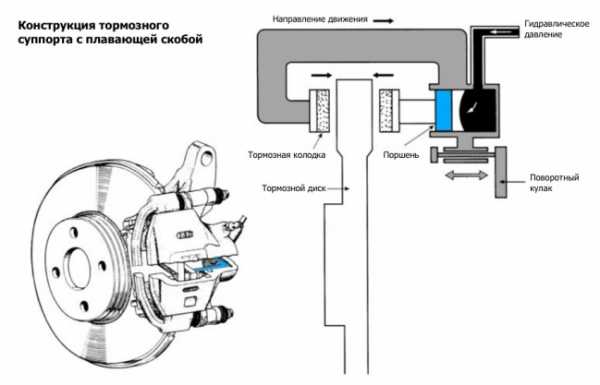

Суппорт с плавающей скобой

За счет того, что в принципе система простая, не требует серьезных затрат, её применяют на бюджетных автомобилях Lada Priora, Kalina, Granta, Chevrolet Lanos, Aveo, Renault Logan, Opel Astra. Что интересно, но и на модели классов выше (к примеру, БМВ 7 Е38) раньше устанавливались также плавающие суппорта.

Суппорт с фиксированной системой представляет собой классический корпус, но с двумя симметричными рабочими цилиндрами, размещающимися по бокам от тормозного диска. Здесь аналогично сам суппорт крепится к поворотному кулаку или к задней подвеске (балка, рычаги и т.д. в зависимости от модификации).

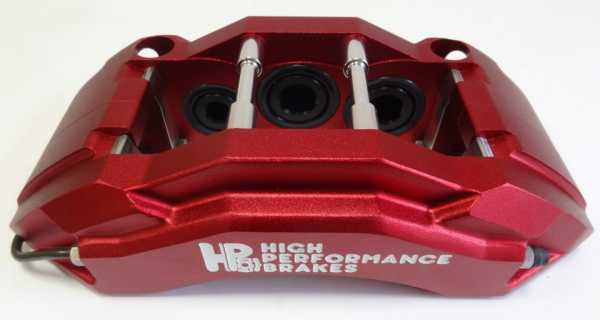

На фото: фиксированный суппорт

Принцип действия аналогичен, при нажатии на педаль тормоза, в главном цилиндр создается давление, направляющиеся по магистрали в рабочие цилиндры суппорта. Давление «заставляет» поршни сдвигаться, а соответственно и двигаются колодки. Чем выше сила нажатия на педаль, тем выше давление, соответственно сильней прижимаются колодки. Разница фиксированной конструкции в том, что здесь прижатие колодок к диску происходит одновременно. Соответственно повышается эффективность торможения. В «неактивном» положении, колодки удерживаются с помощью пружин.

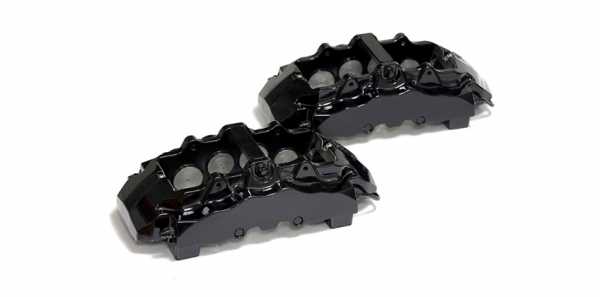

Такие конструкции зачастую используют для спортивных машин, для автомобилей с повышенной массой, да и просто моделей классом выше. К примеру, модели семейства BMW X6, Х5, Mercedes ML 163, Skoda Rapid, Toyota Cruiser Prado, Subaru Forester.

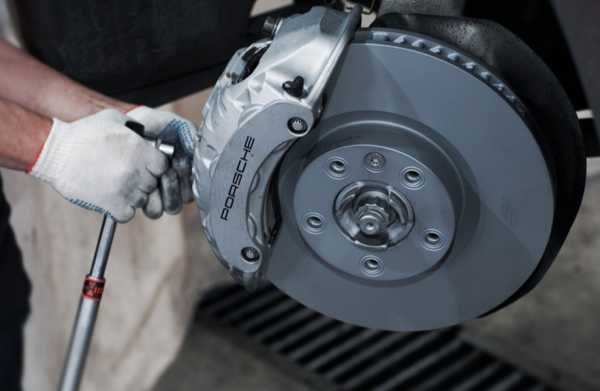

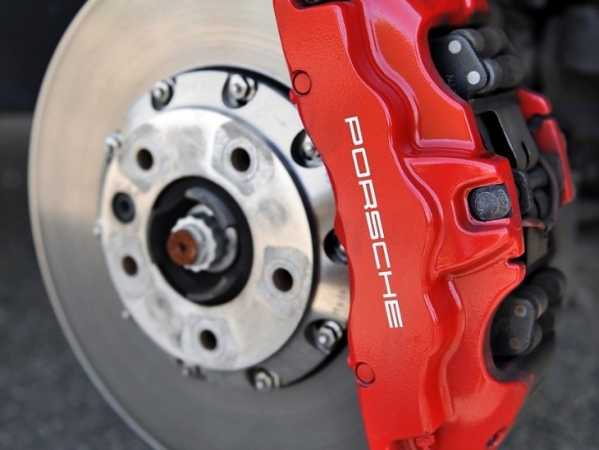

Фиксированный суппорт Porsche

Устройство у обеих систем практически идентичное и состоит из:

• Корпуса.

• Цилиндров с поршнями. Причем поршней может быть сколько угодно, один и даже 12, в более мощных системах.

• Пыльников направляющих, поршней.

• Направляющих.

• Крепежных, уплотнительных колец поршня.

• Тормозных колодок (внешних, внутренних).

• Тормозных магистралей со штуцерами.

• Возвратных пружин.

• Плавающей скобы.

Кстати, специалистами уже давно изучена особенность, что количество поршней не всегда влияет на качество торможения. Основное здесь — это площадь прикосновения поршня к колодке, чем она больше, тем лучше. Исходя из того, можно сделать вывод, что один поршень лучше. Хотя системы, где несколько поршней лучше справляются с агрессивным торможением, менее подвластны перегреву.

Неисправности, признаки и ресурс суппортов

Признаков, которые могли бы указать на проблемы конкретно с суппортом, достаточно много. В тоже время они могут свидетельствовать и о других проблемах, связанных не только с тормозной системой. Можно выделить несколько групп признаков:

• Машину тянет в сторону.

• Мягкая педаль.

• «Прихватывание» тормозов.

• Необходимость повышать усилие для полной остановки.

• Блокировка тормозов при чрезмерном нажатии на педаль.

Исходя из перечисленных выше признаков, можно подготовить относительно небольшой список проблем:

• Подклинивание направляющих. Встречается на плавающих суппортах, когда направляющие забиваются грязью, ржавеют, появляется коррозия, гнутся. Можно предпринять попытку зачистить направляющие щеткой по металлу, напильником или купить новую деталь. Имейте виду, что если на направляющих отчетливо видна выработка (ямки от коррозии), то скорей всего проблема останется.

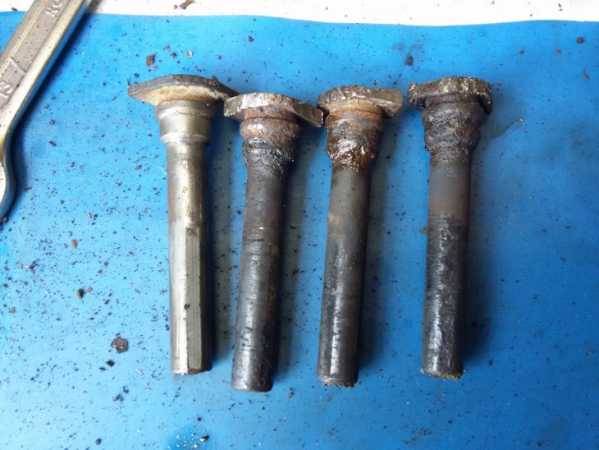

Закисшие направляющие суппорта

Кстати, не забывайте, что направляющим требуется специальная смазка, нельзя допускать работу «на сухую».

• Клинит поршень. Проблема встречается, если на внутренних стенках цилиндра, поверхности поршня, имеется выработка, задиры, царапины. Можно конечно отполировать выработку или царапины, только смысла в этом практически нет.

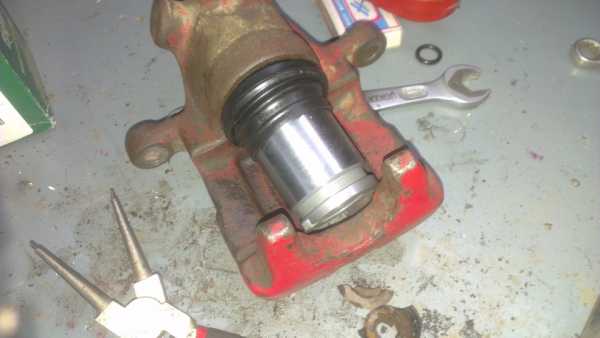

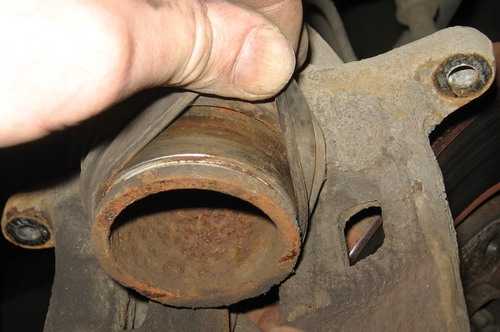

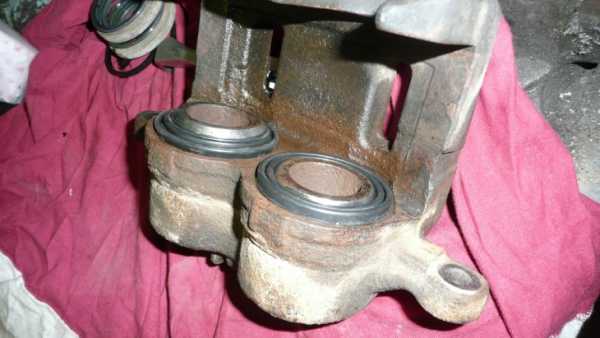

Поршни суппорта

• Коррозия на поршне. Поможет полировка, если, конечно, ржавчина не проникла слишком глубоко. Зачастую, случается из-за поврежденного пыльника поршня, длительного простоя, когда попадает влага, грязь.

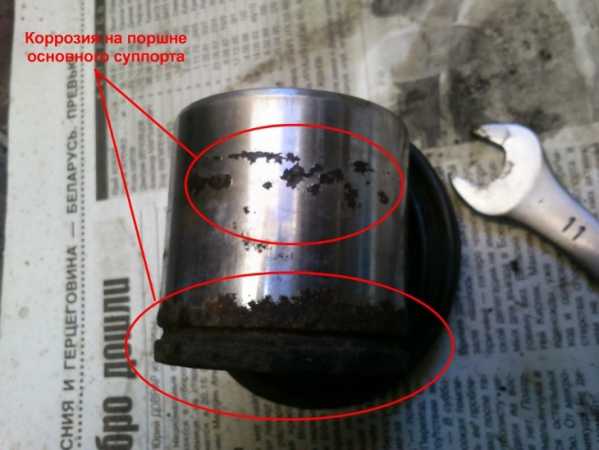

Коррозия на поршне суппорта

• Порванные уплотнители, пыльники продаются повсеместно, главное подобрать ремкомлект, конкретно под вашу модель автомобиля.

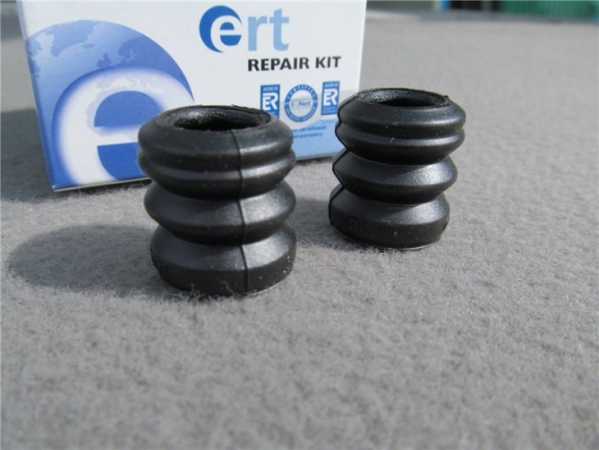

Пыльники направляющих

• Выход из строя, так называемых монтажных пластин, которые удерживают колодки в посадочном месте. Лучше менять при каждой замене колодок.

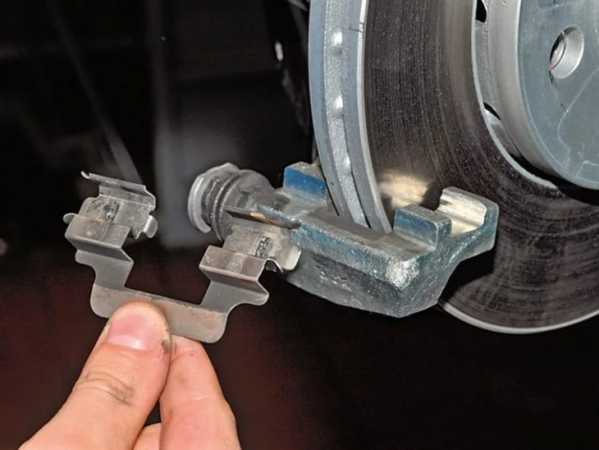

Прижимная или противоскрипная пластина на суппорт

• Неравномерный износ колодок. Причина скрывается в тех же направляющих, поршнях и т.д.

• Подклинивание колодок.

• Еще одна неисправность достаточно редкая, но все же встречается — это утечка тормозной жидкости. Через штуцер или поврежденный шланг.

• Утечка жидкости через резиновые манжеты на поршне, если они изношены и повреждены. Выход покупка ремкомплекта.

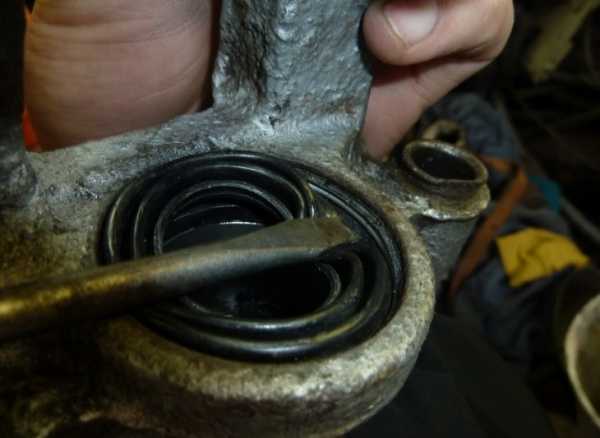

Пыльник поршня

Одними из самых слабых мест суппортов можно назвать:

• Уплотнители поршней.

• Пыльники.

• Крепление колодок.

• Направляющие.

Что касается ресурса, то в зависимости от модификации и модели суппорта, срок эксплуатации может значительно варьироваться. В среднем, при должном уходе, а это значит своевременной замене уплотнителей, пыльников, использовании хорошей смазки для направляющих, срок службы можно продлить до 150 – 200 000 км.

Заключение

В итоге хотелось бы очертить основные тезисы в статье, а именно:

• Необходимость профилактики.

• Постоянное наблюдение за узлом.

• Использование качественных запчастей, в том числе смазки.

В конечном счете, даже при регламентом обращении внимания на узел, в среднем каждые 10 – 15 000 км, можно уберечь себя от дорогостоящего ремонта, обходясь всего лишь покупкой ремкомплекта.

avtoexperts.ru

Тормозной задний суппорт – как снять и сделать ремонт + Видео

Переход на дисковые тормоза потребовал от разработчиков автомобилей новых технических решений. Ведь схема барабанных тормозов, такая удобная в плане реализации функции ручного тормоза, оказалась непригодной. Ведь необходимо было обеспечить не расширение колодок, а наоборот, их сжатие. Поэтому производители автомобилей начали решать эту проблему различными путями. Одни реализовали механическое сжатие колодок, подобное тому, что используют на барабанных тормозных механизмах, другие решили применить электрическое.

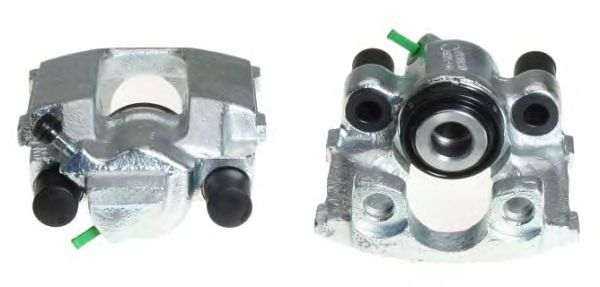

Как работает задний тормозной суппорт

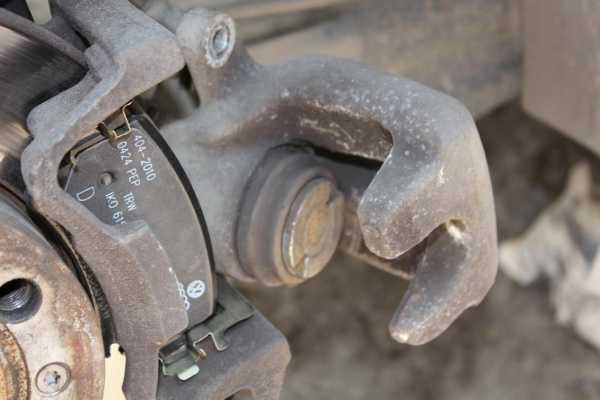

Как и передний суппорт, задний состоит из тормозного цилиндра с поршнем, скобы и направляющих, обеспечивающих движение суппорта по скобе. При нажатии на педаль тормоза давление в тормозной магистрали возрастает, поршень выходит из цилиндра и прижимает одну колодку. Благодаря тому, что суппорт спокойно передвигается по скобе с помощью направляющих, обеспечивается равномерное распределение давления на обе тормозные колодки и их прижимание к тормозному диску.

Механический привод ручного тормоза работает аналогично – тросик приводит в действие рычаг, закрепленный на корпусе суппорта, который, в свою очередь, выжимает одну из колодок. Свободное движение суппорта на скобе равномерно распределяет прижимное усилие на обе колодки, обеспечивая одинаковое давление на тормозной диск. По этой же схеме выполнен и электрический привод ручного тормоза. Разница в том, что в одних моделях электромотор нажимает на поршень цилиндра суппорта, а в других непосредственно на одну из колодок.

Неисправности тормозного суппорта

Встречаются следующие виды неисправностей заднего суппорта:

  • закисание поршня цилиндра, в результате чего давление жидкости при нажатии на тормоз недостаточно, чтобы сдвинуть поршень с места;
  • течь уплотнительных манжет поршня, в результате колодки прижимаются слабей, чем необходимо и происходит потеря тормозной жидкости. Если тормозная жидкость полностью вытечет и в тормозную систему попадет воздух, резко снизится эффективность торможения всех колес;
  • повреждение пыльника поршня тормозного цилиндра. В результате между поршнем и цилиндром попадает грязь, которая повреждает зеркало стенок цилиндра и приводит к снижению эффективности торможения и потере тормозной жидкости;
  • повреждение пыльников направляющих, из-за чего попавшая на них грязь увеличивает сопротивление движению суппорта и давление между колодками распределяется неравномерно. Это приводит к снижению эффективности торможения, а также неравномерному и быстрому износу тормозного диска;
  • слабая затяжка скобы суппорта или трещина в скобе. Это самые опасные неисправности, ведь, во-первых, колодки прижимаются к диску неравномерно, во-вторых, при сильном торможении скоба может сломаться или открутиться от кулака. Если это произойдет, колодки выпадут, поршень выйдет из цилиндра и жидкость выльется наружу, моментально снижая эффективность торможения остальных колес.

Диагностика заднего суппорта

Диагностика состоит из двух этапов:

  1. Сравнения эффективности торможения всех колес.
  2. Визуального осмотра суппорта.

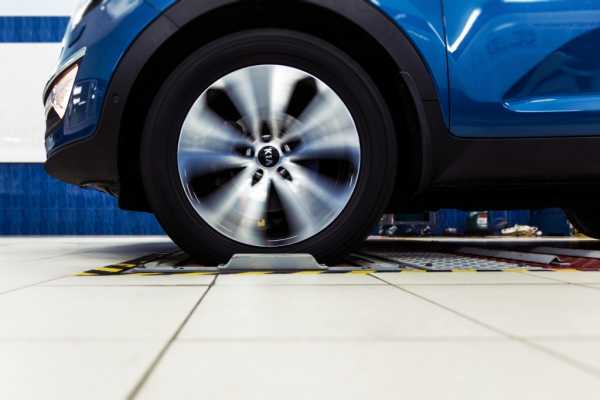

Чтобы сравнить эффективность торможения всех колес, проведите диагностику с помощью компьютерного стенда. Если такой возможности нет, необходимо на ровном горизонтальном асфальтированном участке разогнать автомобиль до 30 километров в час, после чего выжать педаль сцепления (на автомобилях с АКПП включить нейтральную передачу) и резко до упора нажать на тормоз. Эта процедура позволяет определить состояние тормозных суппортов на любых автомобилях, вне зависимости от наличия АБС. Если все суппорты исправны, то машину не занесет. Если один из суппортов плохо работает или неисправен, машину занесет. Во время заноса вы ощутите, переднюю или заднюю часть автомобиля поворачивает, поэтому найти неисправный суппорт не составит труда. Ведь автомобиль всегда заносит в сторону, противоположную неисправному суппорту.

Для визуального осмотра тормозного суппорта необходимо подпереть переднюю часть машины противооткатными упорами, затем приподнять заднюю часть с помощью домкратов. Подняв машину домкратами, обязательно установите подпорки (их продают в автомагазинах). Это позволит избежать опрокидывания домкратов и падения автомобиля. Установив подпорки, снимите задние колеса и осмотрите суппорт. Внимательно проверьте  состояние пыльников цилиндров и направляющих. При обнаружении трещин, разрывов и пробоин, необходимо снять суппорт для более серьезной оценки состояния, возможного ремонта и замены пыльников.

Попросите помощника несколько раз сильно нажать на педаль тормоза, чтобы убедиться в отсутствии утечки тормозной жидкости. Затем попросите помощника несколько раз включить и выключить ручной тормоз, одновременно осматривая работу его привода и вращая тормозной диск. Это поможет определить состояние механизма привода ручного тормоза. Если после нажатия и отпускания педали тормоза колесо не сразу начинает вращаться легко, необходимо обязательно заменить резиновую манжету поршня. Ведь она играет роль своеобразной пружины, которая возвращает поршень в цилиндр после снижения давления жидкости.

Как снять тормозной суппорт

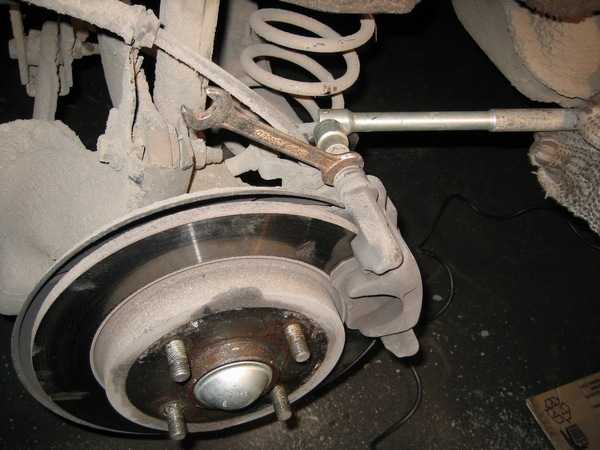

Чтобы снять тормозной суппорт, поднимите заднюю часть автомобиля, как описано выше. Снимите колесо, затем отсоедините привод ручного тормоза. На машинах с электрическим приводом ручного тормоза для снятия суппорта используют различные приспособления и приемы, которые подробно описаны в инструкции по ремонту автомобиля.

Снимите защитные колпачки с направляющих, затем выкрутите их с помощью соответствующего ключа-шестигранника. После этого снимите суппорт, возможно, ему придется немного помочь отверткой, но в большинстве случаев достаточно просто потянуть двумя руками.

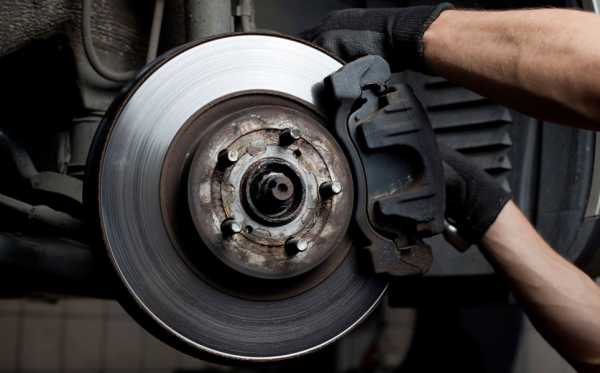

Чтобы не потерять тормозные колодки, снимите их и положите отдельно. Подвесьте суппорт с помощью веревки или проволоки, прикрепив ее к кузову или амортизатору. При необходимости выкрутите болты крепления скобы и снимите ее. Если необходимо полностью снять суппорт, то выкрутите из него наконечник тормозного шланга. Открутив шланг, заткните его кусочком резины или целлофана, чтобы предотвратить утечку тормозной жидкости. Некоторые механики пережимают тормозной шланг, но это снижает его ресурс и может привести к появлению трещин и ослаблению стенок. При неудачном стечении обстоятельств такой шланг при резком и сильном торможении может лопнуть, в результате чего эффективность тормозов всех колес упадет в десятки раз. Также закройте кусочком резины, целлофана или болтом с подходящей резьбой впускное отверстие суппорта.

Ремонт заднего тормозного суппорта

Любой ремонт заднего суппорта начинается со снятия пыльника. Для этого необходима плоская отвертка. Сняв пыльник, осмотрите поверхность поршня, если на нем видны следы ржавчины, суппорт желательно заменить целиком. Потому что попавшая между стенками цилиндра и поршнем ржавчина часто приводит к повреждению зеркала стенок.

Чтобы заменить манжету, необходимо извлечь поршень. Для этого существуют три приема, имеющих свои плюсы и минусы.

  1. Извлечение поршня на автомобиле. Если точно известно, что придется вытаскивать поршень чтобы заменить резиновые уплотнители, то это можно сделать еще на автомобиле. Сняв суппорт со скобы, попросите помощника плавно нажать на педаль тормоза. Давление в тормозной системе возрастет и выдавит поршень. Как только он выйдет, необходимо подать помощнику сигнал, чтобы он отпустил тормоз. Плюс этого метода – легкое извлечение поршня. Минусы – работать приходится в неудобных условиях и теряется большое количество тормозной жидкости.
  2. Чтобы извлечь поршень из цилиндра можно воспользоваться разводным ключом. Обхватите верх поршня и, поворачивая его из стороны в сторону, вытаскивайте. Этот метод чаще всего применяют в тех случаях, когда поршень необходимо заменить. Ведь неловкое движение ключом приведет к образованию царапин на поверхности поршня. Плюс такого метода в том, что поршень можно доставать в комфортных условиях, зажав суппорт в тиски.
  3. Также можно извлечь поршень с помощью сжатого воздуха. Для этого необходим переходник с подходящей резьбой. Подключив переходник к компрессору и суппорту, подавайте воздух до тех пор, пока поршень полностью не выйдет. Минусы этого поршня – необходимы компрессор и специальный переходник, выход поршня больше похож на выстрел, поэтому существует вероятность его повреждения.

После того, как поршень извлечен, необходимо внимательно осмотреть стенки цилиндра. Если зеркало стенок имеет царапины или задиры, суппорт подлежит замене. Если поврежден только поршень, то его можно приобрести как в составе ремкомплектов, так и отдельно.

Обязательное условие качественного ремонта суппорта – чистота на рабочем месте. Пыль или грязь, попав между цилиндром и поршнем, приведут со временем к появлению задиров и повреждений. Поэтому ремонтируйте суппорт только на чистом столе, предварительно вымыв с мылом руки.

Ремонт заключается в замене резиновых уплотнителей (манжет) и, при необходимости, поршня. Вытащив с помощью отвертки старую манжету, тщательно промойте цилиндр суппорта с помощью спирта. Не забудьте во время промывки вытащить заглушку из впускного отверстия. После промывки обязательно просушите его. После каждой разборки необходимо устанавливать новую манжету. Для этого смажьте стенки цилиндра, включая посадочное место манжеты, тормозной жидкостью. Смажьте наружную поверхность поршня тормозной жидкостью, ровно вставьте в суппорт и вдавите рукой. Если поставили правильно, то он войдет достаточно туго. Если поставили криво, то вдавить поршень не получится.

Установка суппорта на автомобиль

После того как вставили поршень, необходимо установить суппорт на автомобиль. Установку проводите так же, как снятие, но в обратной последовательности. Если наконечник тормозного шланга крепят к суппорту с помощью спецболта, то обязательно замените медные шайбы. Установив и собрав суппорт, прокачайте тормоза (не забудьте долить в бачок тормозную жидкость). Для этого попросите помощника 4 раза нажать и отпустить педаль тормоза, после нажать еще раз и держать до команды. Когда педаль нажата, открутите штуцер прокачки тормозов и выпустите воздух, закройте штуцер и позвольте помощнику отпустить педаль. Когда появится тормозная жидкость, наденьте на штуцер шланг и опустите его в прозрачную бутылку или банку с тормозной жидкостью. Прокачивайте тормоза до тех пор, пока из шланга не перестанут выходить пузырьки воздуха. В последнюю очередь установите колесо и опустите машину на землю.

vipwash.ru

☰Всё о поломках тормозных суппортов

Передние суппорты ломаются чаще задних. Чем больше поршней в суппорте, тем чаще узел клинит. Суппорты со сложной конструкцией ломаются чаще простых узлов. Или нет?..

Разбираемся в тонкостях мира суппортов в обеденный перерыв.

Виды суппортов

Суппорты классифицируют по четырем признакам:

  • местоположение – узлы передней и задней осей;
  • встроенному механизму ручника – без и с встроенным механизмом ручника;
  • конструкции – фиксированной конструкции и с плавающей скобой;
  • количеству поршней – одно-, двух-, четырех-, шести- и восьмипоршневые (последние два вида чаще всего встречаются на дорогих спортивных автомобилях и суперкарах).

У каждого вида суппортов есть характерные особенности и неисправности. Но для начала рассмотрим поломки, которые характерны для всех видов суппортов.

Общие неисправности суппортов всех типов

Все суппорты тормозных систем работают с тормозной жидкостью, которая давит на поршни узлов. А там где есть жидкость, есть и вероятность течи.

Чаще всего текут уплотнения и защитные пыльники поршня. Элементы изнашиваются и теряют физические свойства под действием тормозной жидкости, высоких и низких температур, ржавчины. Через изношенный пыльник на поршень попадает влага и грязь, что приводит к коррозии.

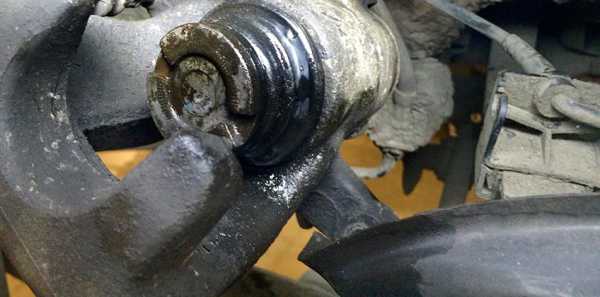

Масляные пятна на суппорте – явный признак течи

Еще одна деталь тормозной системы, которая может потечь – резиновый шланг, соединяющий суппорт с гидравлической магистралью тормозной системы. Когда вы поворачиваете руль и колеса, суппорт тоже поворачивается, а тормозной шланг постоянно меняет положение и изгиб. Резина тормозного шланга со временем дубеет , трескается и ломается, что приводит к течи. Сильный мороз также могут повредить тормозной шланг и вызвать течь.

Штуцер прокачки – элемент суппорта, с помощью которого промывают тормозную систему, а также удаляют воздух из тормозной жидкости. Неисправности штуцера прокачки обычно возникают по неосторожности мастера СТО или владельца автомобиля, который во время прокачки системы надломил штуцер. Последствия поломки – не получится заменить тормозную жидкость и прокачать систему, суппорт будет протекать.

Признаки и последствия течи и завоздушивания системы:

  • упадет давление в системе;
  • педаль станет легче и будет проваливаться;
  • тормоза с запозданием реагируют  на нажатие педали;
  • увеличится тормозной путь автомобиля, а вместе с ним и риск столкновения и аварии.

Суппорты и тормозная жидкость – зачем проверять и когда менять?

Чтобы вовремя предотвратить течь суппорта, регулярно проверяйте узел на предмет запотеваний и масляных пятен. Если обнаружили любой из признаков течи суппорта, обратитесь на диагностику в автосервис.

Вторая характерная “болезнь” всех типов суппортов – закисание поршня. Неисправность возникает из-за ржавчины, которая повреждает поршень и мешает элементу свободно двигаться в посадочном месте. Если закис поршень одного из суппортов, при торможении автомобиль будет вести в сторону, так как одно из колес не будет останавливаться. Закисание поршня может отразиться на чувствительности педали, которая станет туже. Также закисание поршня приводит к износу манжет главного тормозного цилиндра и неравномерному износу колодок и диска.

Критические последствия лопнувшего пыльника

Чтобы не допустить закисание поршней, следите за состоянием пыльников и наличием ржавчины.

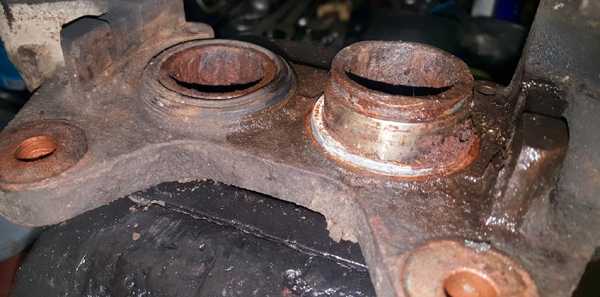

Деформация и ржавление корпуса суппорта, а также износ креплений узла – три неисправности, которые характерны для всех видов суппортов, но возникают крайне редко. Обычно корпус суппорта отливают из чугуна, реже – из прочных сплавов алюминия и других металлов, поэтому водителю нужно очень сильно постараться, чтобы “убить” суппорт. Если корпус все же лопнул или заржавел, суппорт будет течь и педаль тормоза станет легче из-за воздуха в системе.

Крепления могут с малой долей вероятности лопнуть от резкого удара или глубокой ржавчины. К слову, крепления суппортов с плавающей скобой изнашиваются чаще, чем болты узлов фиксированной конструкции. Читайте до конца, чтобы узнать причины такой “несправедливости”.

Не лишним будет периодически проверять состояние креплений, чтобы вовремя заметить ржавчину на деталях. Если суппорт начал стучать, люфтить и шуметь (например, как ваш сосед в 6 утра в воскресенье), не затягивайте с визитом на СТО – от этого зависит ваша безопасность.

Какие суппорты ломаются чаще – передние или задние?

По сути, все, что ломается в суппортах передней оси, может сломаться и в узлах задней оси. Те же проблемы с протеканием уплотнителей, защитных пыльников и шлангов, закисшими поршнями и ржавчиной на креплениях.

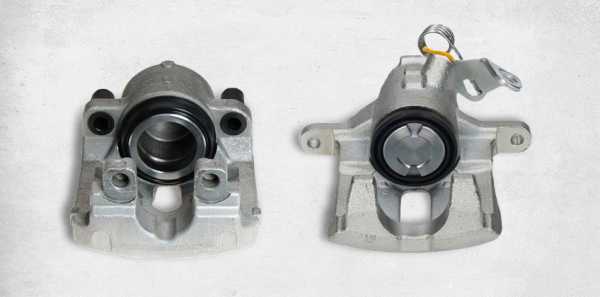

Тормозной суппорт передней оси (слева) и задней оси (справа)

Главное различие заключается в том, что в современных авто передние тормоза срабатывают быстрее и чаще задних, а значит и нагрузка на передние узлы выше. Почти на всех автомобилях стоит регулятор давления, который при резком торможении перекрывает доступ тормозной жидкости к задней оси, чтобы зад автомобиля не занесло. Поэтому чем чаще вы резко тормозите, тем быстрее изнашиваются именно передние суппорты. Если вы любите агрессивную езду, внимательно следите за состоянием передних суппортов, а лучше просто будьте спокойнее и рассудительнее на дороге.

Но далеко не всегда задние тормозные суппорты изнашиваться медленнее передних. У половины моделей тормозных узлов задней оси есть одна особенность конструкции, которая увеличивает вероятность поломок и темпы износа суппортов, колодок и дисков. Эта особенность – механизм ручника, который находится в поршнях задних суппортов.

Неисправности суппортов, связанные с механизмом ручника

Механизм ручника усложняет конструкцию суппорта. А мы ведь знаем простую истину – чем сложнее конструкция, тем больше деталей, которые могут износиться и сломаться.

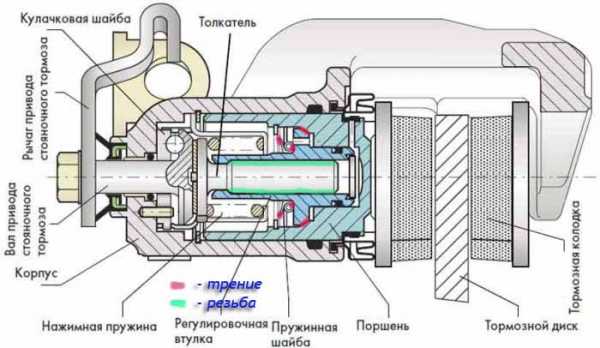

Механизм ручника состоит из штока, винтовой муфты, опорной пружины, запорных шариков, первичного вала с пазами для шариков и углового рычага, к которому крепиться тросик ручника. Износ любого из элементов отражается на работе механизма. Если износился угловой рычаг, шток, муфта, запорные шарики или ослабла пружина, механизм не будет прижимать колодку к диску с нужным усилием. Из-за ржавчины ручник закисает, колодки и диски изнашиваются неравномерно, колеса подтормаживают произвольно.

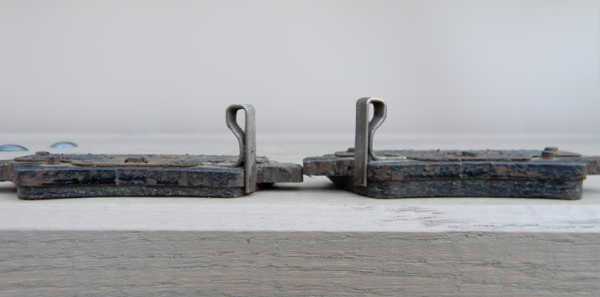

Неравномерный износ колодок заднего суппорта в результате неисправности ручника

Проблемы, которые часто возникают в работе тормозных суппортов по вине неисправного механизма ручника:

  • колодки трутся о диск и неравномерно изнашиваются, появился посторонний шум или визг со стороны одного из задних колес. Если механизм ручника заржавел или износился и не возвращается в исходное положение, внутренняя колодка будет не до конца отходить от диска. Колесо с неисправным суппортом будет постоянно притормаживать, шуметь и даже визжать, а колодки и диск будут изнашиваться неравномерно;
  • ручной тормоз плохо держит колеса и при остановке на склоне автомобиль может самопроизвольно покатиться. Первая причина неисправности – износился трос ручного тормоза и колодки неплотно прилегают к диску. Другой вариант – водитель редко пользуется ручником, механизм заржавел и не прижимает колодки к диску.

Профилактика неисправностей ручного тормоза довольно простая – регулярно используйте механизм ручника, чтобы он не закисал и не ржавел от простоев. Если заметили неисправность ручного тормоза, обращайтесь на СТО.

Какая конструкция суппортов надежнее?

Конструкция суппорта влияет на принцип работы узла. В суппортах фиксированной конструкции поршни находятся по обе стороны диска и одновременно давят на колодки диска. Суппорт фиксированной конструкции крепится неподвижно и всю работу по остановке автомобиля выполняют поршни.

Суппорты с плавающей скобой крепятся на подвижных направляющих, на которых узлы ходят вперед-назад. Поршни находятся только с внутренней стороны диска. Когда водитель нажимает педаль тормоза, поршень прижимает внутреннюю колодку и сдвигает суппорт назад по скобе, прижимая внешнюю колодку. Чтобы колодки прижимались к диску одновременно и с одинаковой силой, направляющие суппорта должны быть в идеальном состоянии.

Так какой же тип суппортов надежнее – фиксированной конструкции или с плавающей скобой? Чтобы ответить на этот вопрос, рассмотрим характерные неисправности каждого из типов суппортов.

Суппорты фиксированной конструкции

Особенность суппортов этого типа – количество поршней минимум вдвое больше, чем в узлах с плавающей скобой. Напомним, что в  фиксированных суппортах поршни находятся с двух сторон от диска и, чтобы остановить колесо, в узле должно быть минимум два поршня. По логике выходит, что чем больше поршней, тем больше уплотнителей и пыльников, и тем больше вероятность, что защитные элементы износятся и суппорт заклинит. Так ли это? Мы ответим на этот вопрос в последнем разделе нашей статьи, где речь пойдет о влиянии количества поршней на надежность суппорта.

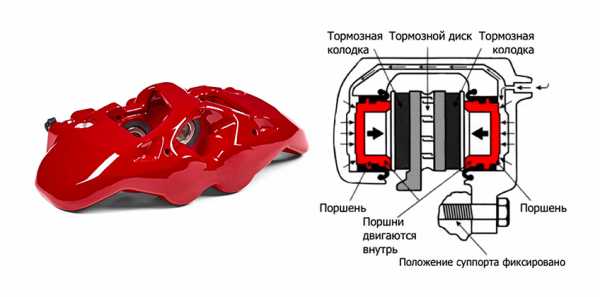

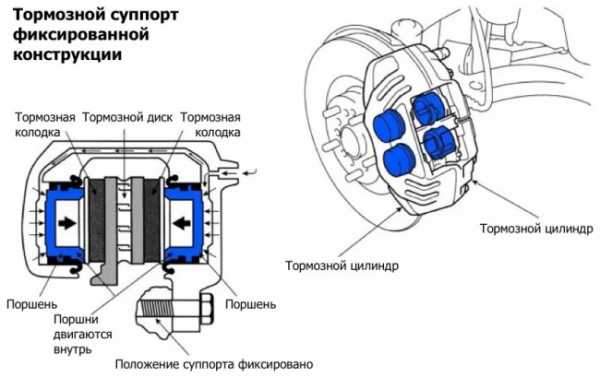

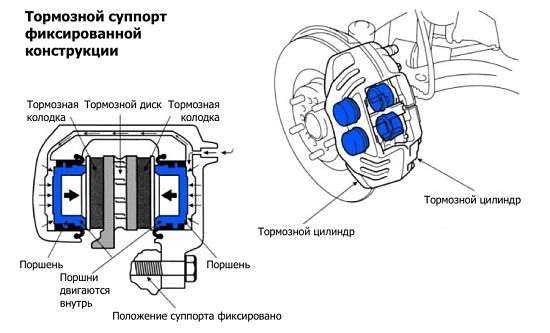

Внешний вид (слева) и конструкция (справа) суппорта фиксированной конструкции

Чтобы сделать узлы надежнее, разработчики современных тормозных суппортов фиксированной конструкции ставят минимум 4 поршня. Таким образом, даже если один поршень перестанет двигаться и давить на колодку, соседние поршни выполнят поставленную задачу и остановят колеса.

Также суппорты фиксированной конструкции дороже подвижных аналогов. На этом недостатки суппортов фиксированной конструкции заканчиваются и начинаются преимущества:

  • суппорты фиксированной конструкции крепко прикреплены к поворотному кулаку или к ступице, поэтому крепления узлов не стучат, реже ржавеют, изнашиваются и разрушаются;
  • крепления для тормозных колодок гораздо надежнее, чем у суппортов с плавающими скобами;
  • суппорты этого типа эффективнее подвижных узлов останавливают автомобиль благодаря большей суммарной площади поршней, поэтому на всех дорогих легковых авто и внедорожниках, а также спорт- и суперкарах стоят суппорты фиксированной конструкции.

Суппорты с плавающей скобой

Главная слабость суппортов этого типа – направляющие пальцы, на которые крепится суппорт и по которым узел двигается вперед-назад. Чтобы защитить направляющие от влаги и ржавчины, на крепления надевают пыльники. Если пыльник лопнул или износился, направляющий палец ржавеет и закисает. В результате, суппорт двигается рывками или вовсе застревает на ржавой направляющей, поэтому колодки неплотно прижимаются к диску и колесо хуже тормозит, а внешняя колодка быстрее изнашивается.

Внешний вид (слева) и конструкция (справа) суппорта с плавающей скобой

Направляющие тормозных суппортов с плавающими скобами хуже переносят циклические нагрузки на колесо (вибрации и удары), которые возникают при езде по неровной и ухабистой дороге. Механический износ направляющих сопровождается стуком и люфтом суппортов, неравномерным износом тормозных колодок и дисков.

Преимущества суппортов с плавающей скобой:

  • дешевизна по сравнению с узлами-моноблоками. Разница в цене не всегда существенная, но она есть;
  • простая конструкция. Несмотря на подвижные направляющие, конструкция суппорта с плавающей скобой гораздо проще моноблочных аналогов. Компактный корпус, в несколько раз меньше силовых цилиндров, поршней и уплотнителей.

Независимо от конструкции, чтобы подольше сохранить суппорты в рабочем состоянии, достаточно следить за слабыми сторонами узлов и быть аккуратным на дороге. И не забывайте о плановых техобслуживаниях, ведь этой простой и удобный способ разом проверить все системы автомобиля.

Так какой тип конструкции суппортов надежнее? В равных условиях, если водитель соблюдает все правила эксплуатации, ездит аккуратно и спокойно, и регулярно проходит техобслуживание, то суппорт фиксированной конструкции прослужит больше, чем узел с плавающей скобой. Этот заключение мы сделали, исходя из нашего профессионального опыта по ремонту тормозных систем автомобилей.

А чтобы у вас не осталось вопросов, почему итог именно такой, мы разберем последнюю особенность суппортов – количество и влияние числа поршней на частоту поломок.

Чем больше поршней, тем чаще клинит суппорт?

Как мы уже сказали раньше, многие считают, что частота течи и клинов суппорта напрямую зависит от количества поршней. На самом деле это не так. Вероятность, что суппорт заклинит и потечет, не зависит от количество поршней – даже если их 8 штук.

8-ми поршневые суппорты ставят только в дорогие спортивные авто и суперкары

Суппорт клинит и течет из-за:

  • ржавчины на подвижных деталях узлов;
  • износа уплотнителей тормозных шлангов;
  • халатного отношения водителя, неаккуратной и агрессивной езды;
  • несоблюдений правил эксплуатации узла и наплевательского отношения к графику плановых техобслуживаний.

Самое интересное – суппорты фиксированной конструкции клинят и текут реже узлов с плавающей скобой. Конструкция первого типа суппортов более закрытая и защищенная от влаги и грязи, поэтому поршни реже ржавеют, закисают и клинят. А количество поршней на самом деле влияет только на стоимость ремкомплекта.

По сути, это вся информация, которую должен знать владелец автомобиля о тормозных суппортах. Надеемся она будет для вас полезной и поможет предотвратить или вовремя заметить неисправность любого тормозного суппорта.

steering.com.ua

Что такое и как работает тормозной суппорт автомобиля

Тормоза – это та конструкция, на которой нельзя экономить. Существует две разновидности тормозов: дисковые и барабанные. Тормозной суппорт требуется для остановки вращения диска. Как работают тормозные суппорта, следует рассмотреть подробно, так как это важнейший элемент, от которого зависит безопасность водителя и пассажиров.

Назначение

Даже начинающим автомобилистам необходимо знать, что такое суппорт в автомобиле. Суппорт – это деталь, нужная для равномерного прижимания фрикционной накладки посредством поршней к диску в момент выжимания педали тормоза. Так как суппорт в машине следует рассматривать в совокупности с колодками, можно сделать вывод, что больше 85% неисправностей передней тормозной системы связано с ними.

Где расположен

Узел монтируется на ступицу и закрепляется снизу и сверху. Держится на болтах. Он не вращается вместе с колесом.

Устройство

Узел представляет собой цилиндр, внутри которого ходит поршень. В систему входят также скобы – они удерживают тормозные колодки. На легковых автомобилях устанавливают изделия, приводимые в действие гидравлической системой, на грузовые машины ставят пневмосистему.

Вот из чего состоит суппорт:

  • корпус;
  • направляющие суппорта – должны быть покрыты смазкой;
  • пыльники пальцев, по которым ходит суппорт;
  • внутренняя и внешняя колодки;
  • скобы, в которых закреплены тормозящие элементы;
  • уплотнительное и крепежное кольца;
  • поршневой пыльник;
  • шланги, подводящие тормозную жидкость.

Основной элемент – поршень с цилиндром. Конструкцией предусмотрен клапан, отводящий воздух. Под воздействием давления температура воздуха возрастает, из-за чего есть риск, что жидкость закипит, а это негативно сказывается на торможении. Отверстие в заднем суппорте открывают при прокачке тормозов. Задний тормозной суппорт соединяется с тросиком, поэтому поршень может выжиматься механически, стояночным тормозом.

Как работает

Принцип работы тормозного суппорта основан на гидравлическом давлении. Усилие вызывает хождение поршня в главном тормозном цилиндре. Свойство жидкости – она не сжимается под давлением, поэтому давление передается к тормозному узлу. Так как в суппорте тоже есть поршень, он под воздействием давления выдвигается наружу. Диск с двух сторон зажимается колодками, они трутся об него, и трением гасится скорость. Возвращение поршня на место происходит в результате воздействия упругих колец.

Обратите внимание! Так как при трении выделяется тепловая энергия, диски разогреваются до 500-600 градусов на любом типе автомобилей. Конструкцией предусмотрен постоянный обдув, поэтому он не нагревается более чем до 250 градусов.

Размеры корпуса узла могут варьироваться в зависимости от размера колодок. И задний, и передний суппорт работают одинаково.

Типы

Устройство бывает:

  • фиксированным;
  • плаваюшим;
  • увеличенным плавающим.

Фиксированная система закрепляется на поворотном кулаке, а поршни располагаются по обе стороны от диска, колодки обжимают диск. В неактивном положении поршни удерживаются с помощью пружин. Тормозная жидкость подается через разветвленные трубки к цилиндрам с разных сторон. Такая система работает эффективно и применяется для автомобилей, где нагрузка особенно высокая – грузовые машины.

Плавающий – имеет такое название, потому что может перемещаться по направляющим. Колодки также располагаются с внутренней стороны и с внешней, но поршень (поршни) прижимает только внутреннюю колодку, прижим второй жестко закрепленной колодки обеспечивается за счет движения суппорта в направлении противоположном движению поршня. Этот тип устройств стоит дешевле, менее эффективен, однако, более популярен.

Увеличенный плавающий узел работает по тому же принципу, что и стандартный плавающий, но используется поршень большего размера и увеличенные по площади колодки, что наращивает эффективность торможения.

Уход

Грамотный уход и контроль состояния суппорта обеспечит его долгий срок службы:

  1. Следует взять за правило раз в полгода проводить визуальный осмотр как самого суппорта, так и шлангов, подводящих тормозную жидкость, соединительных узлов. Шланг подлежит замене, даже если он поврежден не насквозь. Любое повреждение рано или поздно приводит к утечке жидкости, а это значит, что поршень будет работать при недостаточном давлении.
  2. Ржавчина на поршне ухудшает торможение. Ее следует своевременно удалять.
  3. Обращают внимание на выработку колодок. Когда толщина фрикционного материала достигнет 2 мм, тормоза начнут свистеть, это свидетельствует о том, что фрикционные накладки износились и колодки необходимо заменить.

Проточка тормозных дисков

Обслуживание

Суппорта сильно нагреваются и работают в агрессивных условиях, именно эти факторы влияют на детали разрушающим образом. Китайские аналоги вообще разрушаются от высокой температуры. Профессионалы рекомендуют устанавливать на автомобиль либо запчасти от известных брендов, либо оригиналы. На тормозах нельзя экономить.

Признаки неисправности:

  • скрип тормозов;
  • блокировка тормоза;
  • отклонение курса автомобиля при торможении;
  • изменение жесткости педали тормоза.

Важная деталь, от которой зависит срок службы деталей – пыльник. Пыльник защищает элементы конструкции, в частности поверхность поршня и сальник, от попадания пыли и грязи. Если пыльник порвался, внутрь моментально забивается грязь, песок, детали ржавеют, вымывается или высыхает смазка, герметичность сальника нарушается и образуется течь. Работа поршня на сухую приводит к плачевным последствиям: эффективность торможения значительно снижается, либо оно становится невозможным, поршень блокируется и колесо заклинивает.

Закисание поршня происходит, при долгом использовании изношенной тормозной колодки. Недостаточная толщина накладки приводит к тому, что поршень сильно выдвигается, и на его боковой поверхности образуются отложения, которые мешают ему вернуться в начальное положение. Если на такой суппорт установить новые колодки, то возникнут следующие проблемы:

  • быстрый износ колодки;
  • выход из строя диска;
  • неравномерный износ колодок;
  • скрип, вызванный перегревом трущихся деталей;
  • биение руля, появляющееся из-за постоянного давления на вращающийся диск. Особенно сильно проявляется при торможении на высоких скоростях.

Биение руля при торможении

Шум в узле можно заметить через некоторое время после установки новых деталей. Причины:

  • особенности конструкции узла;
  • некачественные детали.

Чтобы устранить этот недостаток дополнительно устанавливают пружины.

Коррозия внутренней поверхности поршня возникает из-за пренебрежения сроками замены тормозной жидкости. Она способна впитывать воду даже из воздуха. поэтому со временем даже части, которые соприкасаются только с тормозной жидкостью, подвергаются воздействию воды и начинают коррозировать.

Важно! Периодичность замены тормозной жидкости – каждые 3 года.

Чтобы суппорт служил долго, необходимо своевременно менять смазку. Это действие обеспечит надежную работу поршня и безопасность эксплуатации автомобиля.

Для суппортов нельзя использовать обычную смазку типа графитной смазки или «Литола». Она быстро засохнет даже при целом пыльнике. Главное требование к смазке– устойчивость к перепадам температуры. Продается специализированная смазка в упаковках по 45 г. Этого достаточно для разового обслуживания.

Замена ремкомплекта

Новый узел в сборе стоит дорого, но можно приобрести ремкомплект и заменить все «внутренности». Это обойдется значительно дешевле. Туда входят все необходимые детали, в том числе пыльники и манжеты.

Поршни с кавернами значительной глубины не ремонтируют, даже если они покрыты ржавчиной. Шлифовка детали приводит к критичному изменению размеров. Однако зачистить заржавленные места тонкой наждачной бумагой необходимо. Направляющие пальцы также могут износиться. Они обеспечивают подвижность деталей, поэтому их нужно осмотреть в первую очередь и при необходимости заменить.

Порядок обслуживания:

  1. Автомобиль приподнимают домкратом со стороны того колеса, где будет проводиться обслуживание.
  2. Снимают колесо.
  3. Разбирают суппорт, выкрутив нижний болт.
  4. При подготовке к обслуживанию заднего узла снимают еще и шплинт, удерживающий тросик стояночного тормоза.
  5. Поднимают верхнюю скобу.
  6. Извлекают колодки.
  7. Выкручивают верхний болт.
  8. Подвешивают суппорт.
  9. Откручивают болты, удерживающие хомут. Снимают его.
  10. Извлекают поршень.
  11. Вынимают «пальцы» и удаляют смазку.
  12. Наносят новый смазочный материал.
  13. Вставляют направляющую в скобу и проверяют, насколько свободно направляющая перемещается. Движение должно осуществляться совершенно без усилий при захвате двумя пальцами руки.
  14. При необходимости заменяют изношенные элементы на новые.
  15. Собирают узел в обратном порядке.
  16. Прокачивают систему.

Замена тормозных дисков

Важно! Эксплуатировать автомобиль с непрокачанными суппортами нельзя, так как тормоза не будут работать эффективно.

Принцип работы тормозных суппортов относительно прост – торможение происходит за счет силы трения. Эта система показала себя более прогрессивной по сравнению с барабанными тормозами и применяется на многих отечественных и зарубежных марках автомобилей. Все элементы узла выполняют важные функции, поэтому за их состоянием необходимо следить и своевременно менять изношенные детали на новые.

Лучшие цены и условия на покупку новых авто

Кредит 6,5% / Рассрочка / Trade-in / 98% одобрений / Подарки в салоне Мас Моторс

drivertip.ru

признаки неисправности и способы ремонта

Тормозная система – важнейший комплекс в конструкции автомобиля, который отвечает за безопасность находящихся в нем пассажиров. Именно поэтому данной системе должно уделяться максимум внимания – диагностика должна проводиться регулярно, а с ремонтом затягивать и вовсе противопоказано.

Немного истории

Содержание статьи

Первым, кто создал такую модель тормозов (дисковый тип), стал Фредерик Ланчестер (Великобритания). Именно в его конструкции использовался суппорт, прижимающий колодки. Тем не менее, тогда технологии не позволяли создавать надежные дисковые тормозные системы.

Возродились дисковые тормоза в авиации, а в 50-х годах их начали ставить и на автомобили – сначала на спортивные модели, а потом и на серийные. Первой машиной с серийными передними дисковыми тормозами стала модель Chrysler Crown Imperial (в 1949 году).

Важность этого компонента сложно переоценить, ведь тормозные диск и колодки являются пассивными компонентами, тогда как суппорт выполняет активную роль. За счет него и происходит прижимание колодок. Следовательно, именно суппорт тормозной является важнейшим компонентом.

Суппорт тормозной передний – типы конструкции

Развитие данных механизмов отразилось в их разделении на 2 категории, в зависимости от компоновки:

  1. Фиксированная конструкция – он представляет собой корпус, изготовленный из металла, а с обеих сторон тормозного диска находятся рабочие цилиндры. Их расположение симметрично. При этом сам корпус зафиксирован на поворотном кулаке. В состоянии покоя колодки держатся за счет специальных пружин, а во время торможения происходит их сжатие, в результате чего они прижимаются к поверхности диска. Для обеспечения работы такой конструкции требуется, дабы тормозная жидкость подавалась одномоментно во все цилиндры, что достигается за счет целой системы шланг, патрубков и различных трубок. Такие тормоза отличаются высокой эффективностью, благодаря чему они идеально подходят для авто с мощными моторами и большой массой – гоночные и представительские модели. На таких суппортах специализируются всемирно известные бренды – Brembo и другие.
  2. Плавающая скоба – принципиальное отличие такого суппорта от фиксированного в том, что одна из колодок находится в неизменной позиции. Его конструкция предполагает наличие кронштейна, а также цилиндра, который зафиксирован на внутренней стороне. Обычно подобные суппорта являются одно- или двухпоршневыми. Процесс торможения следующий – поршень нажимает на колодку и прижимает ее к диску, а по окончании данной фазы скоба (плавающий тип) начинает сдвигаться в сторону поршня, скользя по направляющим. За счет этого к поверхности диска прижимается еще одна колодка.

Такая конструкция обычно встречается на машинах бюджетных сегментов, так как она дешевле в производстве и проще.

Принцип работы  тормозного суппорта

Суппорт тормозной выполняет основную задачу – обеспечивает необходимое тормозное усилие, требуемое для замедления или остановки автомобиля.

Нажатие тормозной педали приводит к образованию давления в тормозной магистрали. Оно и передается на поршни суппорта, который в это время строго параллельно фиксирует колодки относительно диска. Во время торможения суппорта сжимают колодки с обеих сторон диска, что приводит к его замедлению. Но имеется и иной эффект. Он заключается в нагреве, так как энергия трения трансформируется в тепловую. Это существенно нагревает как диск, так и колодки с суппортами. Повышается и температура тормозной жидкости.

Подобный эффект ставит перед производителями определенные требования. Так суппорт тормозной передний обязан обладать следующими характеристиками:

  • высокие показатели теплоотдачи;
  • прочность;
  • высокие характеристики сопротивляемости нагреву (чтобы повышение температуры не деформировало компоненты суппорта).
Видео: Общий принцип работы заднего суппорта

Признаки неисправности

Имеется несколько наиболее распространенных свидетельств неисправности тормозного суппорта:

  1. увеличенное усилие – именно его требуется прикладывать для полной остановки машины;
  2. автомобиль тянет в сторону в процессе торможения;
  3. педаль становится «мягкой» – для нажатия на нее нужно достаточно слабого усилия;
  4. пульсация педали тормоза;
  5. небольшое сопротивление в перемещении педали до пола;
  6. прихватывание тормозов;
  7. блокировка задних тормозов при большом усилии и т. д.

Способы ремонта суппорта

Неисправности суппорта могут быть разными. Однако можно выделить наиболее частые случаи, а также рекомендации по их устранению.

Тормозные колодки подклинивают в суппорте

Это заметно, когда при демонтированном суппорте колодки не перемещаются в свободном ходе. Обычно причина в ржавчине на неподвижных колодках суппорта, которая и мешает перемещению колодок.

Для ликвидации проблемы стоит вооружиться наждачной бумагой, щеткой по металлу и напильником (но только мелким). Затем нужно счистить коррозию с металла, после чего смазать поверхность смазкой высокотемпературного типа. Однако на суппорте не должно быть выработки – ямок от коррозии. При их наличии зачистка не поможет – колодка будет недостаточно плотно прижиматься либо недостаточно быстро отходить от поверхности тормозного диска.

Иногда такой дефект можно устранить напильником (при условии незначительной выработки), но обычно приходится покупать новую часть суппорта (неподвижную).

Ещё кое-что полезное для Вас:

Видео: Переборка переднего суппорта Passat

Коррозия на поршне суппорта

Ее может спровоцировать либо дефектный пыльник, либо длительный простой машины.

Для устранения неисправности рекомендуется демонтировать и разобрать суппорт. Вынуть из него поврежденный ржавчиной поршень и отшлифовать его специальной пастой или мелкой ржавчиной. После этого тщательно промыть посадочное место поршня жидкостью WD-40 и собрать суппорт заново. Не помешает и установка новых манжетов. Но лучшим вариантом станет покупка нового поршня или суппорта в сборе.

Клинят направляющие суппорта

Необходимо достичь свободного перемещения по направляющим. Для этого потребуется демонтировать колодки, после чего вновь собрать суппорт тормозной и попробовать двигать его по направляющим. При затрудненном скольжении рекомендуется принять меры – проинспектировать направляюще на предмет изгиба или излома, смазать их, почистить и т. д. Нужно добиться свободного перемещения.

Клинит поршень в суппорте

Для проверки нужно отпустить штуцер прокачки после того, как колодки заклинят. В случае неисправности, подклинивания после этого не наблюдается. А при демонтированном суппорте крайне сложно обратно вдавить поршень.

Для профилактики можно периодически заводить поршень до упора внутрь суппорта посредством винта, после чего выталкивать его педалью наружу. Но не целиком, дабы он не выпал.

avtomotoprof.ru

Что такое тормозной суппорт. Принципы работы и тонкости ремонта.

Суппорт тормозной – это одна из наиважнейших деталей тормозной системы. От исправности данной детали зависит безопасность езды в машине. Суппорт представляет собой относительно небольшое устройство, которое прижимает тормозные колодки к диску во время торможения авто.

Фактически только эта деталь является подвижной частью тормозной системы авто, поэтому работоспособность системы в огромной степени зависит от исправности этого элемента.

В процессе улучшения дисковых тормозов были выявлены два отдельных пути развития тормозных суппортов: с фиксированной конструкции и с «плавающей скобой».

Суппорт фиксированной конструкции

Суппорта такого типа хронологически появились раньше, чем его современная альтернатива. Он состоит из корпуса, изготовленного из металла, и расположенных симметрично с 2 сторон от тормозного диска цилиндров. Его корпус закреплен на задней подвеске или на кулаке передней очень жестко.

Во время нажатия на тормоз колодки прижимаются к диску с двух сторон одновременно. Когда колодки разведены, они удерживаются на своих местах пружинами особой формы. Для того чтобы обеспечить одновременное срабатывание поршней тормозная жидкость подается одновременно по разветвленной системе трубок во все цилиндры.

Так как в таком механизме используется сразу несколько цилиндров, то фиксированные тормоза считаются очень эффективными. Их по сей день ставят на машины, обладающие большим весом и/или спортивные автомобили.

Суппорт с плавающей скобой

Такие тормозные механизмы отличаются от тем, что на одной стороне колодка находится на одном месте все время. Такой суппорт состоит из кронштейна и корпуса цилиндра, непосредственно закрепленного с внутренней стороны колеса. В корпус цилиндра устанавливается один или два поршня.

Во время торможения поршнем надавливается на вторую колодку, что находится перед ним: вначале двигается колодка, а после, когда она прижалась к плоскости диска, плавающая скоба перемещается навстречу поршню по направляющим пальцам.

Вторая внешняя колодка прижимается к тормозному диску. Суппорт с таким механизмом проще и дешевле и он относительно небольшой. Такая деталь активно используется на недорогих авто.

Тормозной суппорт: каков же принцип его работы?

Схема суппорта не сложная и одинакова в большинстве представителей модельного ряда. Нажатие на тормоз способствует появлению давления в области тормозной магистрали. Это давление способствует сдвижению поршней суппортов, которые и подталкивают колодки к закрепленному на колесе тормозному диску, одновременно прижимая их с 2 сторон.

Возникающее из-за этого трение и является эффектом торможения авто. Устройство суппорта нельзя назвать сложным. По факту он состоит из поршней, подключенных к гидравлической системе, к ним крепятся тормозные колодки.

Количество тормозных колодок, способ крепления к ступице могут быть различными, зависит от конкретной модели автомобиля. Самая распространенная и привычная схема – две колодки на одно колесо, двухточечное крепление к ступице.

Как определить, что суппорт неисправен?

Обязательное условие для соблюдения безопасности – это исправность суппорта, поэтому он обязан быть качественным. Важно помнить, что из-за возникающего в процессе торможения трения колодки и суппорт нагреваются. Это является причиной серьезных требований к качеству детали: она должна быть не только механически прочной, но и теплостойкой, а также обладать достаточно высокой скоростью теплоотдачи.

Благодаря этому можно избежать заклинивания поршней и/или деформации частей тормозной системы. Для примера пыльник направляющей – очень неприметная и незначительная, на первый взгляд, деталь, но ее дефект может стать причиной заклинивания суппорта.

Кроме тех ситуаций, когда тормозная система авто уже не работает явственно, о том, что суппорт тормозной в скором времени перестанет работать могут «говорить» и другие признаки. Такими признаками могут быть и скрип, и стук в зоне суппортов.

Появление характерного скрипа говорит об значительном усилении процессов трения в механизме, что постепенно его разрушает. Проблемы, которые могут стать причиной этого, разнообразны. Это и перекос тормозных колодок и/или их неправильная установка, это и чрезмерно изношенные тормозные диски (может появиться даже биение в руль).

Замена суппорта может стать необходимой даже в том случае, если на нем разорван пыльник поршня. Явление чревато тем, что внутренности суппорта, а именно его цилиндр, становится беззащитными перед проникновением грязи, которая способна повышать трение между поршнем и цилиндром, и провоцирующей образование ржавчины. Ржавчина в ближайшем будущем приведет к неизбежному заклиниванию поршня.

Тонкости ремонта суппорта

Основываясь на том, что суппорты по праву считают условно доступными деталями, автолюбители выполняют в домашних условиях их ремонт. Будет верно заметить, что первичная проверка и ремонт – мероприятия несложные.

Для примера: стандартный ремонт суппорта состоит из переборки, смазки направляющих и замене пыльников направляющих.

В самом начале необходимо разобрать саму деталь, вычистить его полностью от старой смазки и затем нанести новую. После нужно проверить в какой степени износа и старения резиновые уплотнители (при необходимости заменить) и обратно собрать всю конструкцию.

Первым делом устанавливаем на подпорки авто и снимаем колесо. Если вам необходимо заменить тормозную колодку на тормозном суппорте, как правило, достаточно отвинтить всего один винт, который расположенный в нижней части, тот, что крепит суппорт к скобе. Чрезвычайно важно вместо уже изношенных устанавливать новые колодки в аналогичном положении, в каком находились и старые.

В процессе такого ремонта суппорта не следует отключать от детали канал с тормозной жидкостью во избежание образования протечки при дальнейшей эксплуатации. Если же при разборе детали была обнаружена проблема с поршнем, другими важными деталями суппорта, лучше сразу отправиться на профессиональное СТО.

Во время процедуры самостоятельной сборки нужно следить за уровнем тормозной жидкости. Это важно, так как вам необходимо будет вытолкнуть оставшиеся поршни. Кроме того в тормозную систему не должен попадать воздух.

Периодически нужно проверять уровень тормозной жидкости, если это необходимо доливать до максимального уровня. После окончания всех манипуляций, на свободной чистой поверхности должны лежать корпус суппорта и скобы, которые в последствие разбираются до последнего винтика.

После достаточно тщательного осмотра, все элементы необходимо вычистить до блеска, обязательно используя чистящие жидкости. Исключительно в чистом виде вы сможете оценить состояние тормозного суппорта, и в особенности вам будет нужно внимательно осмотреть поверхности цилиндра, поршней.

Перед началом процесса сборки, вам будет нужно заблаговременно подготовить ремкомплект тормозного суппорта (заднего и переднего). Если нового ремкомплекта под рукой не оказалось, стоит привести в порядок старые детали. Это можно делать только при одной важнейшем условии: они должны быть целыми!

golifehack.ru

Саморегулирующийся задний тормозной суппорт с ручным тормозом (конструкция и работа) 📹

 Эта статья для меня самого особенно интересная, так как столкнуться с этим чудом конструкторской мысли мне пришлось не только воочию, но и ощутить все его прелести и недостатки на себе. Такие саморегулирующиеся тормозные суппорта объединенные с тормозной системой ставятся на многих марках машин. Не буду перечислять модели, но что на счет марок, так это VW, Audi, Renault… На этих точно! Так вот, конструкция это заслуживает внимания по своему удобству, функциональности и обслуживанию. Начну обо все по порядку, рассказав о достоинствах, особенностях и неких проблемах.

Конструкция и работа саморегулирующийся заднего гидравлического тормозной суппорта с ручным тормозом

 Рассказывать тут что-то на пальцах практически бессмысленно, так как красноречия и точности языка просто не хватит дабы описать, а слушающему или читающему понять. По крайней мере визуализация данной конструкции приоткроет занавес на многие тайны, которые бы пришлось долго понимать, если ограничиться лишь писаниной. Так вот смотрим на рисунок.

 Так вот, непосредственно о работе суппорта. В нормальном рабочем режиме поршень под воздействием гидравлической жидкости выходит из корпуса и давит на одну из тормозных колодок. В итоге, за счет скользящих направляющих (не показаны) тормозной суппорт и его ответная часть с двух сторон равномерно базируются и зажимают тормозной диск с двух сторон. В общем-то это совсем не открытие, так и работает 100 % таких тормозных суппортов. Теперь то, что касается ситуации, когда колодки начинают истираться, то есть образовывается зазор между ними и диском.
 В этом случае поршень все также выходит “на полную”, то есть до колодки, однако между поршнем и регулировочной втулкой появляется зазор, по конусной части. Так вот чтобы выбрать “холостой ход” у поршня, необходимо этот самый зазор ликвидировать, то есть сделать так, чтобы поршень уже стоял изначально чуть выдвинутым, по сравнению с тем, что было до износа. Делается это при помощи ручного тормоза, то есть как раз использование “ручника”! Каждый раз, когда мы взводим ручник, то если у регулировочной втулки есть возможность провернуться по резьбе толкателя, то она провернется. А вот чтобы обеспечить удержание от прокручивания регулировочной втулки, используется пружинная шайба. Нажимная пружина обеспечивает прилегание вала стояночного тормоза к толкателю. В принципе здесь все остальное уже лирика…

Плюсы и минусы саморегулирующегося заднего тормозного суппорта с ручным тормозом

 Плюсы очевидны. Так как холостой ход постоянно минимальный, тормоза будут эффективны. Это самое главное и важное. Что же касается минусов, то здесь большой количество деталей и самое главное уплотнений. Из-за этого возможны протечки, хотя конструкция сама по себе весьма надежна.
 Самым главным минусом является то, что при износе колодок необходимо вправлять, вернее вкручивать обратно регулировочную втулку на толкатель. Это отчасти не удобно, к тому же если это кто-то не знает, то может и вовсе поломать суппорт. Вот как раз о возврате в свое исходное рабочее состояние саморегулирующегося тормозного суппорта при замене колодок, я и хотел бы вам предложить следующее видео.

autosecret.net

Отправить ответ

avatar
  Подписаться
Уведомление о
