Электронный ручник – принцип работы стояночного тормоза

Изысканная кнопка все чаще заменяет собой старомодный рычаг стояночного тормоза. У электрического “ручника” столько преимуществ, что для использования всех их бывает нужен курс ликбеза. Который мы для вас и подготовили.

Стояночный тормоз всегда был независимой системой, которая помимо фиксации машины на парковке служит для аварийного торможения в случае отказа основной (рабочей) системы. Поэтому при “электрификации” так называемого “ручника” изменился только его привод, но не техническая сущность. Хотя вместе с электроприводом конструкторы добавили ему несколько вспомогательных функций.

Есть модели авто, в которых электрический стояночный тормоз не имеет альтернативы, а у некоторых машин это опция.

ТАКЖЕ ИНТЕРЕСНО: Чтобы не отказали тормоза: как обслуживать систему

Итак, электрический (также его называют электронным) стояночный тормоз может:

• Затормаживать пару (обычно заднюю) колес во время пребывания машины на парковке. Водитель имеет для этого специальную кнопку (клавишу).
• Автоматически, без участия водителя становиться в режим парковки и так же автоматически сниматься с него в момент начала движения. Для срабатывания автоматики обычно нужно соблюсти определенные условия, о которых мы скажем ниже.
• Удерживать автомобиль от откатывания при трогании в гору или под гору.
• Тормозить в случае отказа основной (рабочей) тормозной системы.
• Самостоятельно регулировать все зазоры в системе, компенсировать износ колодок и других деталей колесных механизмов (не всегда).

Надо понимать, что наделяя “ручник” дополнительными возможностями, конструкторы заботились о повышении безопасности, поэтому этот функционал привязан к целому перечню условий. Подробнее об этом надо читать в заводском мануале к вашей модели, но чаще всего все выглядит, как мы пишем ниже.

Электрический стояночный тормоз есть двух типов: либо это колодки с электроприводом возле каждого колеса (первые две фото), либо обычный тросовый механизм с моторчиком вместо рычага в салоне

Так, становится машина на “ручник” (хоть принудительно водителем, хоть автоматически) при любых условиях, независимо от других органов управления. А снять ее со стояночного тормоза обычно можно только при нажатой педали тормоза и включенном зажигании. В большинстве моделей также условие автоматического снятия с “ручника” – закрытые двери и застегнутые ремни безопасности, и конечно, нажатая педаль акселератора. И наоборот: если водитель заглушил мотор, отстегнулся или открыл дверь, стояночный тормоз самостоятельно заблокирует задние колеса, понимая ситуацию так, что никто никуда не едет.

Бережет электротормоз свой экипаж и от откровенных ошибок. Например, при включенной задней передаче у некоторых автомобилей автоматическое снятие с “ручника” не срабатывает, как бы водитель не “давил на газ”. Конструкторы считают, что поскольку движение назад опасное, водитель должен выключать стояночный тормоз принудительно, нажав на кнопку. Также ничего плохого не произойдет, если при работающем двигателе оставить включенным режим Drive в АКП и выйти из салона – активированный электроручник сам удержит машину, хотя без него машина с автоматом могла бы начать медленное движение.

Режим Hold

Наконец, очень облегчает пользование машиной функция автоматического удержания машины на спуске – Auto Hold, или Brake Hold. Обычно ее можно подключать и отключать или отдельной кнопкой, или в настройках через меню.

Функция Auto Hold удобна в первую очередь на машинах с автоматической трансмиссией, которые могут понемногу ползти в режиме D при отпущенном акселераторе

ТАКЖЕ ИНТЕРЕСНО: Чем опасен утопленник: проблемы с электричеством

Работает “автохолд” таким образом.

• При старте в гору или под гору. Датчик наклона кузова подсказывает электронному блоку управления “ручником”, что отпускать колодки надо позже, чем обычно – точнее, когда ведущие колеса получают значительный крутящий момент для движения вперед. Эта функция работает и на машинах с АКП, и с вариатором, и с механической трансмиссией.
• В пробках и тянучках. Активированное “автоматическое удержание” (именно так переводится Auto Hold) оставляет колодки зажатыми, если водитель отпустил акселератор и тормозную педаль в ожидании продолжения движения. Разблокируются тормоза только при нажатии акселератора. Это очень полезная для безопасности движения вещь, особенно на машинах с АКП, потому что в таких условиях человек часто отвлекается, теряет бдительность, и автомобиль может поползти вперед (или откатиться назад на подъеме) и удариться в бампер соседа. В различных конструкциях алгоритм реализации автоудержания может быть разным, но для водителя это не существенно, разве что “зазор”, на который машина успевает откатиться, будет разным.

“Ручник” на скорости

Наконец ответим на детский вопрос, к которому время от времени возвращаются интернет-таблоиды: что же будет, если затянуть электроручник на полной скорости. Ничего страшного не произойдет, исправный автомобиль просто плавно остановится. В большинстве моделей при таких действиях водителя электроника активирует сначала рабочую тормозную систему, которая после замедления машины до 3 – 10 км/ч передаст эстафету собственно стояночной системе. В конце концов электропривод прижмет колодки “ручника” к дискам и они окончательно зафиксируют авто на месте.

Системы безопасности ABS и ESP проследят, чтобы машину во время торможения не развернуло.

Электрический “ручник” позволяет эффективно тормозить во время движения; подробности об этом стоит узнать из заводского мануала

Отметим, однако, что для торможения электроручником на скорости мало однократно нажать (потянуть) клавишу – обычно ее нужно давить или тянуть до полной остановки. Собственно, советуем прочитать обо всех тонкостях пользования стояночным тормозом в заводской инструкции вашего автомобиля, поскольку все нюансы в этой статье мы охватить просто не смогли.

Рекомендация Авто24

Очень хорошо, что конструкторы наделили стояночный тормоз определенным интеллектом, он самостоятельно затормаживает машину и распускает колодки в момент трогания. Но, помня про сложность системы, мы бы советовали каждый раз, покидая машину, убедиться, что индикатор активации “ручника” засветился.

ТАКЖЕ ИНТЕРЕСНО: Как проверить ходовую часть при покупке автомобиля

Как работает электрический стояночный тормоз (EPB)

Электромеханический стояночный тормоз вызывает неоднозначное отношение. Поэтому стоит разобрать преимущества, недостатки и особенности работы современной системы EPB.

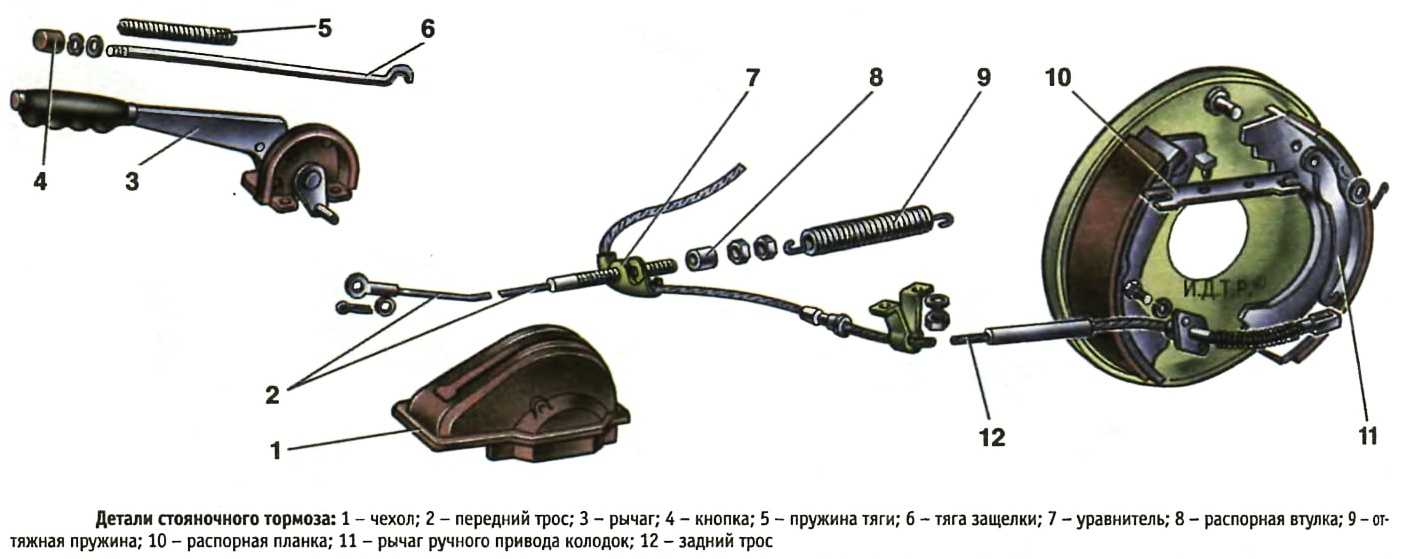

Независимо от марки и года производства автомобиля в нем всегда будет неизменным одно – наличие стояночного тормоза. Этот нехитрый элемент позволяет блокировать задние колеса машины и предотвращает ее движение в случае, если мотор выключен.

Но, как известно прогресс не стоит на месте и механическая громоздкая ручка, занимающая относительно много места между передними сиденьями, перестала устраивать производителей. Так в 00-х годах появилась электронная система EPB (Electromechanical Parking Brake, но, также ее часто называют FBS), которая пришлась по вкусу автовладельцам.

Как работает электроручник

Данная система состоит прежде всего из тормозного механизма. Он включает в себя штатные тормоза с небольшой модернизацией конструкции цилиндров. Так как в работе задействуется электроника, то логично, что будет не обойтись без входных датчиков. К ним относится кнопка, включающая систему. Она может быть установлена как рядом с рычагом ККП, так и на основной консоли (все зависит от марки и года выпуска авто). Также в системе присутствует датчик уклона (чаще всего монтируется в ЭБУ) и датчик сцепления (установлен на приводе сцепления и передает данные о скорости отпускания и точного расположения педали сцепления).

ЭБУ получает необходимую информацию от датчиков и преобразует ее в сигнал, который отправляется исполнительным механизмам. В дело вступает тормозной привод (активирует колодки), который состоит из:

• Электродвигателя. Он передает вращательный импульс.
• Ременной передачи (получает импульс вращения и передает его на редуктор).
• Планетарного редуктора (позволяет снизить массу привода и частично подавляет шум). Этот элемент перемещает винтовой привод.
• Винтового привода. Благодаря ему осуществляются поступательные движения тормозных элементов.

Полезно! Электроручник объединен с системой управления авто и блоком, отвечающим за курсовую устойчивость (ESP).

Благодаря такой системе автовладельцу не нужно каждый раз тянуть на себя или отщелкивать громоздкий рычаг стояночного тормоза (о чем иногда многие забывают). Поэтому EPB значительно упрощает жизнь автомобилистов.

Включение и выключение

Работает такой механизм циклически:

• Включается. Активация устройства осуществляется за счет нажатия кнопки, которая активирует электродвигатель. Тормозной диск жестко стопорится.
• Выключается. Деактивация устройства происходит автоматически, как только транспортное средство трогается с места. При этом блок управления, благодаря датчикам анализирует уклон авто, в какой позиции находится педаль газа и как быстро отпускается сцепление. В большинстве моделей стояночный тормоз не отключается, пока автовладелец не пристегнет ремень безопасности.

Полезно! Если машина долго находится без какого-либо движения или автовладелец оставил двигатель заведенным, открыл дверь или отстегнул ремень безопасности, то происходит автоматическое включение EPB.

Также во многих автомобилях, оснащенные EPB присутствует кнопка Auto Hold. Она отвечает за то, чтобы задние колеса авто фиксировались при временных остановках. Особенно такая «фишка» придется по вкусу тем, кто часто ездит на АКПП по городским пробкам. Благодаря этому режиму не придется постоянно удерживать педаль газа после каждой кратковременной остановки транспортного средства. С этой точки зрения электромеханический стояночный тормоз действительно можно считать более современным механизмом.

Преимущества и недостатки EPB

Если сравнивать более современную систему с привычными механическими ручниками, то у электромеханического агрегата будут как довольно весомые плюсы, так и минусы. Например,:

• В салоне EPB не занимает много места, так как система оснащена удобной кнопкой, а не рычагом, который постоянно заедает и «не хочет» вставать в нужное положение. Но, в отличие от более современной конструкции механический ручник позволяет контролировать с каким усилием будет совершаться торможение.
• Хоть EPB и не нужно регулировать в процессе использования (каждую 1 000 км электроника проводит самостоятельную диагностику и подтягивает ручник при необходимости), он становится совершенно бесполезным элементом, когда АКБ автомобиля полностью разряжена (причем при долгой стоянке сам ручник первый будет разряжать аккумулятор). Поэтому снять с ручника не получится.
• В отличие от старой системы электромеханический ручник не позволяет машине откатываться на подъеме.
• EPB способен самостоятельно включаться, он обладает большим функционалом, но, и стоит значительно дороже.
• В электромеханическом ручнике отсутствуют тросики, которые имеют свойство рваться в самый ненужный момент или примерзать при отрицательных температурах.

Многие сомневаются, что в критической ситуации электромеханика сработает лучше. Допустим, водитель ТС внезапно потерял сознание во время движения. Если между сиденьями расположен привычный рычаг, то пассажир, находящийся рядом, может сообразить быстро его дернуть. Догадаться о кнопке, которая установлена где-то на консоли будет намного сложнее. Кроме этого EPB тормозит более плавно, поэтому в случае экстренного торможения от него будет меньше толку. То же самое касается и любителей «подрифтовать». Им придется забыть о красивых вхождениях в резкие повороты, так как электромеханика просто не допустит таких виражей.

Очень редко (но, все же такое происходит) электроника выходит из строя и элементарно не дает разблокировать тормоза. Некоторые жалуются, что такое частенько происходит при высоких морозах. В такой ситуации остается только вызывать эвакуатор.

Есть у такой «умной» системы и еще один, хоть и незначительный, минус – меры предосторожности в процессе использования и обслуживания.

О чем нужно помнить

Хоть EPB может самостоятельно себя регулировать, периодические проверки проходить придется. При этом авто устанавливается на стенд и с помощью специального диагностического оборудования механик проверяет исправность работы системы.

Если пришла пора менять тормозные колодки, то действовать нужно очень осторожно. При любых технических работах электромеханическая часть должна пребывать в сервисном режиме. Если упустить этот момент, то есть большой риск того, что электроручник самостоятельно активируется в процессе работ и повредит ТС или самого мастера.

В заключении

В целом можно сказать, что ручник такого типа является умной и более удобной системой. Автовладельцу не нужно в истерике дергать заедающую ручку и постоянно держать в голове, что ее нужно отщелкнуть перед началом движения. Однако, многие полагают, что нет ничего надежнее старой доброй механики, которая не начнет «глючить» и не заблокирует авто в случае разряженного аккумулятора.

Раскройте секреты электронных стояночных тормозов

Эта статья была обновлена ​​по сравнению с ее первоначальной версией 2007 года.

Что вы узнаете:

• Как работают два типа конфигураций электронного стояночного тормоза (EPB)

• Надлежащие инструменты, необходимые для безопасного обслуживания и ремонта EPB

обслуживание и ремонт различных систем EPB различных производителей автомобилей

При парковке автомобиля есть два способа удержать его на месте: включить парковку (или включить передачу на механической коробке передач) или включить стояночный тормоз. В идеале драйвер будет делать и то, и другое, но если все работает правильно, работу будет выполнять любой из них.

В большинстве автомобилей имеется прямая механическая связь между водителем и стояночным тормозом. Однако в небольшом, но растущем списке автомобилей электронный блок управления управляет стояночным тормозом. Водитель по-прежнему может нажать или отпустить тормоз с помощью кнопки, но эти системы также могут работать автоматически. Некоторые тормозят в парке; некоторые включают тормоз, когда автомобиль полностью останавливается, когда крышка багажника открыта или в некоторых других случаях. Чтобы разблокировать тормоза для обслуживания и предотвратить неприятные сюрпризы при работе с автомобилем, убедитесь, что ваши технические клиенты знают, как «думает» блок управления и как его отключить.

Электронные стояночные тормоза (EPB) в настоящее время производятся Continental-Teves (ATE), Aisin и TRW, а вскоре к рынку присоединятся Siemens VDO, Bosch, Delphi и, возможно, другие. Со временем мы увидим их практически на любой марке автомобиля, а не только на роскошных моделях.

Поскольку коммуникационная шина Controller Area Network (CAN) фактически превращает автомобиль в одну большую интегрированную сеть, нам не придется долго ждать. CAN является обязательным для моделей 2008 года, и большая часть проводки, датчиков и переключателей, необходимых для EPB, уже будет установлена ​​для других элементов. Недавняя разработка небольших, но мощных электродвигателей — это последний элемент, который делает возможным использование EPB.

Существует два разных типа EPB. В одном типе используется один двигатель для натяжения троса в обычной системе стояночного тормоза с тросовым приводом. Он используется на Lexus LS 460, Lincoln LS, Jaguar X-Type и XJ, различных моделях BMW и большинстве моделей Land Rover.

Другой тип имеет двигатель на каждом заднем суппорте, который механически приводит в движение поршень суппорта. Его можно найти на автомобилях Mercedes-Benz, моделях Audi A6 и A8 и Volkswagen Passat. В каждой системе блок управления управляет двигателем в обоих направлениях по мере необходимости, точно так же, как двигатель стеклоподъемника. Фактически, сам двигатель может быть точно таким же, как двигатель стеклоподъемника, но с трансмиссией для увеличения его крутящего момента. Сами по себе системы EPB недостаточно сильны, чтобы быстро остановить автомобиль, но удержат его на месте.

Ремонт и техническое обслуживание систем суппорта не представляет особой сложности, если у техника есть нужные инструменты. Однако системы тросоукладчиков — это совсем другая история. Для снятия привода с Jaguar XJ необходимо снять топливный бак. Та же работа на Lexus требует снятия заднего подрамника.

Даже если техник решит не браться за эти работы, ему или ей все равно нужно знать, как манипулировать системой для обычных процедур обслуживания, таких как замена автомобильного аккумулятора или извлечение его из отката.

Lexus LS460

Стандартные барабанные тормоза с тросовым приводом устанавливаются внутри шляповидной части задних тормозных дисков. Замена и регулировка аналогичны обычным стояночным тормозам, но сначала вам нужно отпустить EPB.

Переключатель на приборной панели управляет EPB следующим образом:

При включенном переключателе AUTO и включенном зажигании EPB отключается при переключении из режима парковки и срабатывает при переключении в паркинг.

Если переключатель AUTO выключен, EPB можно включить, нажав и удерживая переключатель стояночного тормоза. Это будет работать при включенном или выключенном зажигании, а также при движении или остановке автомобиля.

Чтобы отпустить тормоз, потяните и удерживайте ручной переключатель, одновременно нажимая педаль тормоза.

Если переключатель BRAKE HOLD включен (отдельная функция, не являющаяся частью EPB) и автомобиль стоит более трех минут, EPB сработает, если дверь водителя открыта, если ремень безопасности водителя не пристегнут или если капот или крышка багажника открыта.

Если система вообще не будет работать, в комплекте с запасным колесом есть ручной инструмент. Снимите лезвие отвертки с рукоятки и установите длинный инструмент для растормаживания. Снимите заглушку доступа рядом с передней частью ниши для запасного колеса, вставьте инструмент, включите двигатель тормоза и «отвинтите», чтобы отпустить тормоза.

Посоветуйте техническим специалистам не оставлять инструмент включенным на случай, если система заведет двигатель. После замены тормозных колодок их необходимо приработать. Блок управления частично задействует тормоза во время определенного ездового цикла, но для активации этой функции необходим сканирующий прибор.

Land Rover

EPB на этих моделях использует стояночные тормоза барабанного типа с тросовым приводом, установленные внутри шляповидной секции ротора заднего тормоза. Прежде чем что-либо отрегулировать или снять, необходимо разблокировать и отключить EPB, и может потребоваться ослабить регуляторы звездочки стояночного тормоза, чтобы снять ротор.

Помимо отсоединения аккумулятора, систему можно отключить, удалив предохранители 8E и 11E из блока предохранителей под капотом и/или предохранители 40P и 41P из внутреннего блока предохранителей. Под лотком для монет рядом с рычагом переключения передач есть ручная разблокировка. Подденьте лоток для монет из консоли, зацепите ручку домкрата за петлю троса и потяните.

Привод установлен над задней осью, и для его снятия требуется только снять адсорбер EVAP и теплозащитный экран.

Внутри корпуса привода находится двигатель, трансмиссия и датчик усилия. Оба тормозных троса соединяются на датчике усилия, и этот датчик вместе с программным обеспечением блока управления является секретом работы системы.

Как это работает

• Тормоз активируется нажатием переключателя на консоли. Его можно применять даже при выключенном зажигании.
• Нажатие переключателя отпускает тормоз, но только при включенном зажигании и нажатой педали тормоза.
• Тормоз также отключается автоматически при включенном зажигании, включенной передаче и нажатии водителем педали акселератора (режим трогания с места).
• Если переключатель удерживается в поднятом положении, когда скорость автомобиля превышает 10 км/ч, блок управления отправит запрос на включение тормоза в блок управления ABS, и будут задействованы гидравлические тормоза. После остановки гидравлические тормоза отпускаются, и EPB удерживает автомобиль.
• В зависимости от того, как были запрограммированы предпочтения водителя, тормоз может включаться автоматически при извлечении ключа из замка зажигания. Чтобы отменить это, при извлечении ключа необходимо удерживать выключатель тормоза в нажатом положении (отпустить EPB).
• Если переключатель используется слишком часто в течение короткого периода времени, система перейдет в режим ожидания примерно на одну минуту, чтобы дать двигателю остыть.
• Модуль управления остается «бодрствующим» в течение 20 минут после выключения зажигания. В это время он по-прежнему будет реагировать на команды переключения.
• При нажатии переключателя блок управления «пробуждается» из спящего режима. Если запрашивается отключение тормоза или если запрашивается наложение тормоза, а тормоз уже задействован, блок управления проигнорирует запрос, но загорится индикатор стояночного тормоза на приборной панели. Затем он вернется в спящий режим, когда переключатель будет отпущен. Если запрошено наложение тормоза, а тормоза не задействованы, он включит стояночные тормоза и снова перейдет в спящий режим через три минуты.
• Датчик силы троса внутри корпуса привода позволяет блоку управления знать, когда следует выключить двигатель при включении или отпускании тормоза. После включения тормоза блок управления отслеживает этот датчик в течение 20 минут (или в любое время, когда он активируется) и запускает двигатель по мере необходимости для поддержания запрограммированного тормозного усилия. Иногда эти регулировки можно услышать еще долго после того, как автомобиль заглушен.

Audi/Volkswagen

Некоторые модели Audi и Volkswagen Passat имеют систему ATE EPB, в которой используется двигатель, установленный на каждом заднем суппорте. Двигатель и его трансмиссию можно снять, ничего не снимая, но поскольку блок управления измеряет усилие прижима тормоза, необходим диагностический прибор для разблокировки, отключения и инициализации системы при установке двигателя, установке новых тормозных колодок и прокачке тормозной системы. тормоза. ATE производит для этого инструмент вторичного рынка, называемый EST, который подключается к разъему OBDII и позволяет дистанционно управлять системой.

С места водителя EPB можно отключить только при нажатии на педаль тормоза. Его также можно использовать в качестве экстренного торможения во время движения, а также в качестве держателя холма. При остановленном автомобиле и нажатой педали тормоза нажатие переключателя EPB приводит в действие стояночный тормоз. Водитель может отпустить переключатель и педаль тормоза, и EPB автоматически отключится при нажатии на педаль акселератора.

Индикатор стояночного тормоза на панели приборов используется для передачи водителю нескольких сообщений:

• Индикатор EPB загорается каждый раз при включении переключателя EPB.
• При включении EPB при выключенном зажигании индикатор EPB загорается на 30 секунд.
• Если индикатор постоянно мигает после включения выключателя EPB, это означает, что тормоз не достиг достаточного усилия прижима для удержания автомобиля. Это может быть связано с наклоном автомобиля: обратите внимание на уведомление на дисплее панели приборов.
• При обнаружении неисправности в системе EPB загорается желтая сигнальная лампа, а на дисплее панели приборов появляется уведомление.

Независимо от того, работаете ли вы с этими автомобилями или нет, они первые из многих, которые будут оснащены EPB. Поскольку системы EPB в буквальном смысле обладают собственным разумом, знание того, как они думают и работают, является не только вопросом удобства, но и вопросом безопасности. Дополнительную информацию можно найти в руководствах по эксплуатации транспортных средств, на веб-сайтах производителей автомобилей и на веб-сайтах поставщиков систем.
