Система ручного тормоза на дисковых тормозах: особенности устройства и возможные неисправности |

Содержание

Регулировка ручника дисковых тормозов

На задних колесах большинства автомобилей по-прежнему устанавливаются барабанные тормоза, воздействие на которые осуществляется через ручник, соединенный с тормозными колодками простой механической проводкой.

Тем не менее, в самых мощных и дорогих моделях все колеса снабжены дисковыми тормозами. При наличии дисковых тормозов управление задними тормозными колодками с помощью ручника сильно усложняется, поэтому многие производители снабжают свои модели иными механизмами ручного тормоза.

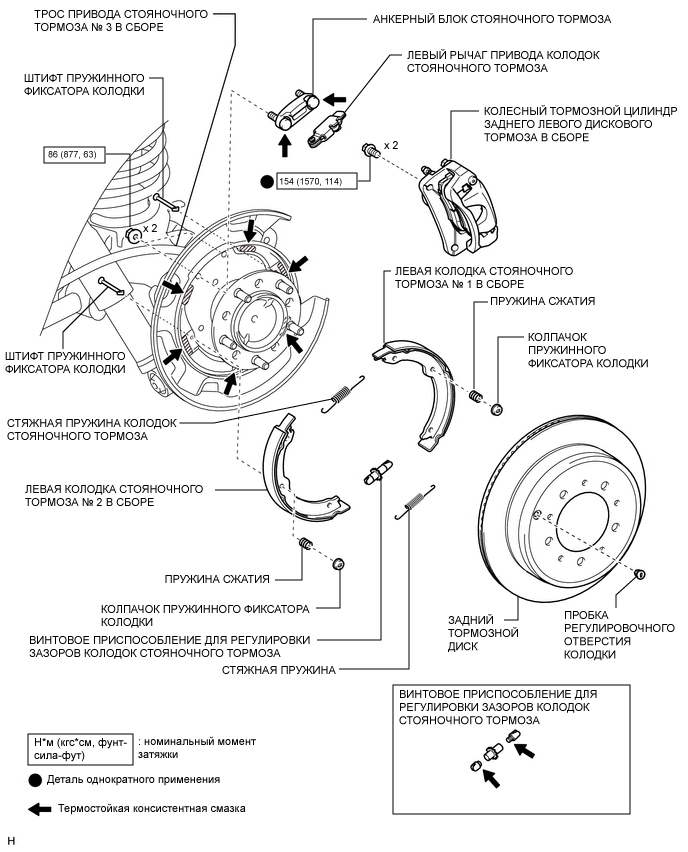

Тормозной барабан в диске

Для автомобиля с четырьмя барабанными тормозами механизм ручного торможения включает в себя небольшие дополнительные барабаны, расположенные в тормозных дисках.

Как и в обычном барабанном тормозе, пара тормозных колодок приводится в движение рычагом от ручника. Колодки прижимаются к “барабану”, образованному внутренней поверхностью тормозного диска.

Положение колодок определяется храповиком, что позволяет компенсировать износ прокладки.

Механизм дополняется регулятором троса ручного тормоза, который исправляет все прочие недоработки.

Дополнительный барабан

Самые распространенные механизмы ручников для дисковых тормозов присутствуют в таких автомобилях, как Lancia, Jaguar, Porsche, BMW and Volvo.

Такие механизмы состоят из отдельных тормозных колодок, которые похожи на обычные барабаны, за исключением того, что эти барабаны образованы внутренней поверхностью тормозных дисков.

Колодки обернуты фрикционным материалом, который со временем изнашивается и требует замены. Этот процесс описан в отдельной статье.

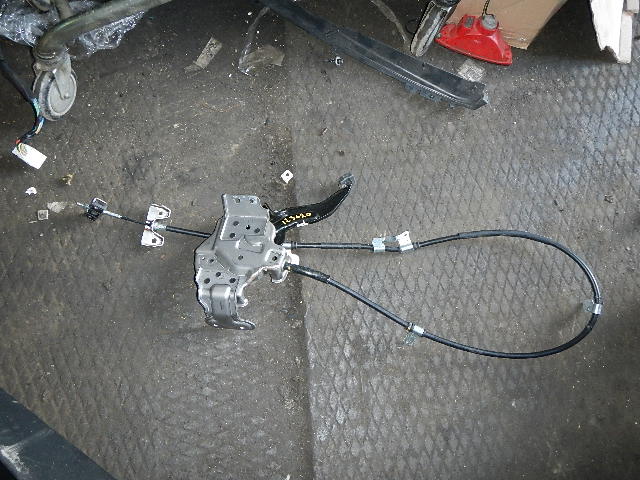

Неполадки с тросом

Если вы чувствуете, что трос туго срабатывает даже после регулировки и смазки, скорее всего, он был поврежден или его заклинило.

Для решения проблемы необходимо заменить трос.

Замену нельзя долго откладывать, т.к. даже при малейшем застревании троса колодки чаще трутся о поверхность барабана и быстро изнашиваются.

Проверка троса

Если ручник работает не так, как хотелось бы, первым делом необходимо проверить состояние троса, который может износиться, застрять или отсоединиться от рычага.

Поднимите на домкрат переднюю часть автомобиля и подоприте осевой подпоркой. Внимательно осмотрите трос, ведущий от рычага ручного тормоза, на предмет повреждений. Попросите помощника повернуть ручник и проследите за движением троса. Если рычаги двигаются рывками, смажьте шарниры пропиточным маслом.

Проверка и регулировка колодок

Осмотрите каждую колодку на предмет износа.



Если износ невелик, отрегулируйте колодки с помощью храповика.

Поверните тормозной диск и поочередно посмотрите на колодки сквозь регулировочное отверстие. Если прокладка недостаточно изношена, используйте отвертку, чтобы повернуть храповик и заблокировать колесо, а затем отпустите его на полоборота.

Для регулировки ослабьте гайку на подковообразной скобе или главном тросе.

Отрегулируйте положение троса у подковообразной скобы…

…или главного троса.

Проверка колодок

Убедившись, что с тросом все в порядке, проверьте правильность сборки. Проверка системы ручного торможения для автомобиля с дисковыми тормозами осуществляется в два этапа. Прежде всего, необходимо исследовать сам механизм, а затем осмотреть трос ручника.

Найдите регулятор троса ручника и ослабьте его. Убедитесь в том, что трос должным образом проходит через щит тормозного механизма.

Найдите отверстие для регулировки, которое находится на внешней стороне барабана. Возможно, оно закрыто заглушкой. Поверните тормозной диск, чтобы увидеть колодки. Прокладка должна быть не менее 2 мм толщиной.

Убедившись, что с тросом все в порядке, проверьте правильность сборки. Проверка системы ручного торможения для автомобиля с дисковыми тормозами осуществляется в два этапа. Прежде всего, необходимо исследовать сам механизм, а затем осмотреть трос ручника.

Найдите регулятор троса ручника и ослабьте его. Убедитесь в том, что трос должным образом проходит через щит тормозного механизма.

Найдите отверстие для регулировки, которое находится на внешней стороне барабана. Возможно, оно закрыто заглушкой. Поверните тормозной диск, чтобы увидеть колодки. Прокладка должна быть не менее 2 мм толщиной.

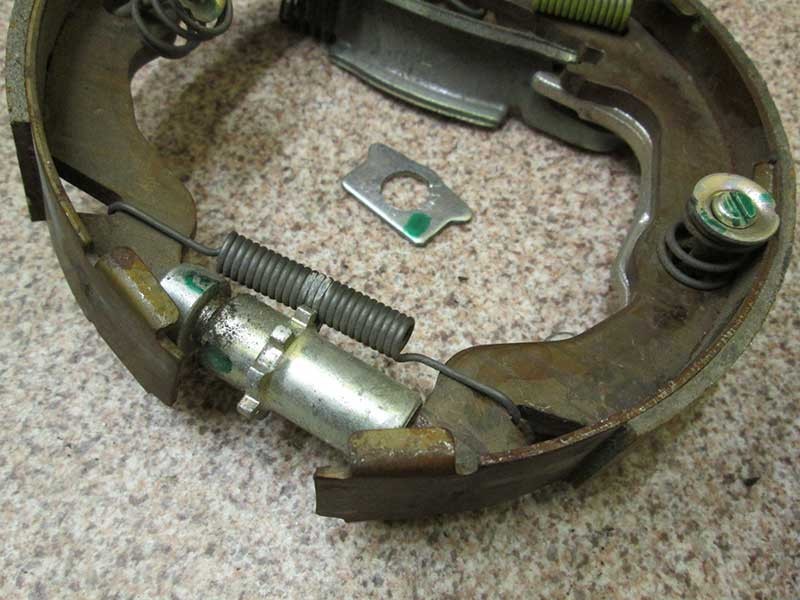

Регулятор с храповиком

Если колодки выглядят нормально, обратите внимание на регулятор с храповиком.

Как правило, он направлен на 6 часов. Смажьте регулятор и прилегающие к нему области пропиточным маслом, чтобы облегчить скольжение.

Поверните храповик короткой тяжелой отверткой, используя в качестве точки опоры край отверстия для регулировки. Вращайте храповик до тех пор, пока диск не перестанет двигаться, а затем ослабьте его на полоборота, что составляет примерно 4 движения рычага (отвертки). Аналогичным образом отрегулируйте тормоз противоположного колеса.

Регулировка троса

Регулировочное отверстие



Регулировочное отверстие, сквозь которое можно увидеть состояние прокладок на колодках и регулятор с храповиком, может быть закрыто заглушкой. Как правило, заглушка изготавливается из резины или пластика, и ее можно поддеть отверткой.

В большинстве случаев регулятор троса располагается в нижней части автомобиля и крепится с помощью подковообразной скобы.

Для регулировки поверните гайку, а затем ослабьте или натяните трос. После этого потяните ручник на два-три щелчка, чтобы убедиться в том, что механизм блокирует задние диски.

Как работают дисковые тормоза (тормозные колодки и трос ручного тормоза)

У большинства современных автомобилей дисковые тормоза на передних колесах, а у некоторых – на всех четырех.

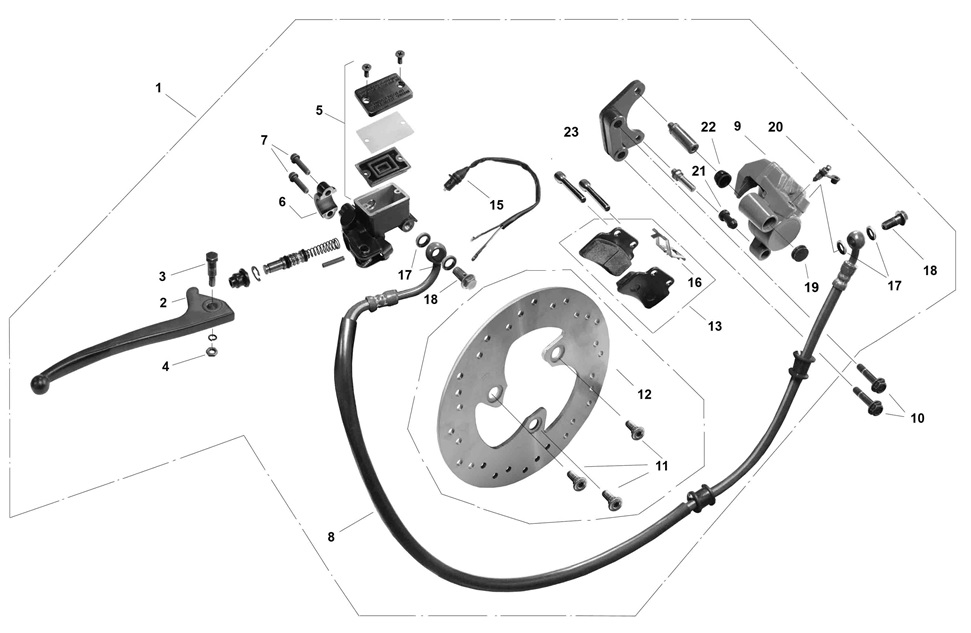

Disc brake

Дисковый тормоз – часть тормозной системы, которая фактически и помогает автомобилю остановиться. Самый распространенный тип дискового тормоза – однопоршневой плавающий суппорт. В этой статье мы расскажем об этом типе дискового тормоза.

Основное устройство дискового тормоза.

Местоположение дисковых тормозов в автомобиле.

Главные компоненты дискового тормоза:

-Тормозные колодки.

-Суппорт с поршнем.

-Ротор, крепящийся к ступице.

Дисковый тормоз очень похож на тормоза велосипеда, которые имеют суппорт, прижимающий тормозные колодки к колесу. Но тут тормозные колодки сжимают не само колесо, а ротор, и воздействие происходит гидравлическим путем, а не через кабель. Трение колодок и диска приводит к тому, что диск замедляет ход.

Движущийся автомобиль обладает определенным количеством кинетической энергии, и тормозам необходимо погасить ее, чтобы остановить автомобиль. Как же тормоза это делают? Каждый раз, как только Вы останавливаете автомобиль, тормоза преобразовывают кинетическую энергию в тепло от трения колодок и дисков. Естественно они нагреваются, и весьма ощутимо. Поэтому большинство тормозных дисков делаются вентилированными.

Вентилированные тормоза обладают лопастями, находящимися между двух сторон диска, они прогоняют воздух сквозь диск, обеспечивая охлаждение.

Саморегулирующиеся тормоза.

Однопоршневый дисковый тормоз с плавающей скобой является самоцентрирующимся и саморегулирующимся. Такой суппорт способен скользить из стороны в сторону, двигаясь таким образом к центру каждый раз, как только начинает работать тормоз. Так как нет никакой пружины, которая отталкивает колодки от диска, колодки постоянно соприкасаются с ротором (но резиновое уплотнение поршня, и любое колебание в роторе может отодвинуть колодки на небольшое расстояние от ротора). Это важно, поскольку поршни в тормозах намного больше в диаметре чем те, которые находятся в главном цилиндре. Если бы тормозные поршни уходили в цилиндры, то пришлось бы несколько раз нажать педаль тормоза, для того, чтобы впрыснуть достаточное количество жидкости в тормозной цилиндр с целью приведения тормозных колодок в действие.

Раньше автомобили обладали двух, а то и четырех поршневым суппортом . Поршень (или два) на каждой стороне ротора вымещал колодку со своей стороны. От этого отказались, т.к. одно-поршневые конструкции являются более дешевыми и надежными.

Ручной тормоз.

В случае полного отказа основной системы торможения в автомобилях с дисковыми тормозами на всех четырех колесах, ручной тормоз приводится в действие отдельной системой.

В большинстве автомобилей, чтобы привести в действие ручной тормоз, используется специальный трос(кабель).

У некоторых автомобилей с дисковыми тормозами на всех четырех колесах есть отдельный барабанный тормоз, встроенный ступицу задних колес. Этот барабанный тормоз используется только аварийной тормозной системы, и приводится в действие только кабелем; он не имеет гидравлики. У других автомобилей есть рычаг, который поворачивает винт, или приводит в действие кулачок, который давит на поршень дискового тормоза.

Сервисное обслуживание тормозов.

Наиболее распространенный тип обслуживания тормозов – замена колодок. Обычно на тормозных колодках имеется металлический элемент – индикатор износа.

Когда фрикционный материал стирается, индикатор износа взаимодействует с диском, издавая резкий звук. Это означает, что пришло время менять колодки. В суппорте имеется смотровое отверстие, чтобы видеть, сколько фрикционного материала осталось на колодках.

Иногда, на тормозной поверхности ротора возникают повреждения, например канавки различной глубины. Это может случиться если изношенная колодка находится в автомобиле слишком долго. Тормозные роторы могут также деформироваться, то есть потерять свою плоскостность. Если это случается, тормоза могут дрожать или вибрировать, когда вы останавливаетесь. Обе проблемы могут быть устранены путем повторной чистовой обработки (так называемая механическая обработка) ротора. Некоторое количество материала удаляется с обеих сторон ротора, чтобы восстановить плоскую и гладкую поверхность.

Вам не нужно проводить повторную полировку всякий раз, когда происходит замена колодок, а только если они деформированы или повреждены. На самом деле, полировка роторов, производимая чаще, чем требуется может привести к уменьшию срока их службы. Поскольку данная операция стирает материал, с каждой последующей полировкой роторы тормоза становятся тоньше. У всех тормозных роторов есть требования по минимально допустимой толщине.

Эти требования можно найти в заводской инструкции.

Источник: Авто Релиз.ру.

Регулировка стояночного ручного тормоза своими руками

Ключевой составляющей тормозной системы считается стояночный тормоз, также именуемый ручником. Этот механизм обеспечивает статичное положение авто на дороге. Удерживание транспортного средства в неподвижном состоянии на автостоянке – далеко не единственное предназначение ручника. В аварийной ситуации, например, когда главная тормозная система машины дала сбой, за счет него возможна полная остановка автомобиля. С неисправным механизмом стояночного тормоза, пройти техосмотр не удастся.

Устройство стояночного тормоза

За счет простой конструкции, механический тип ручника получил наибольшее распространение. Но есть и другие разновидности, которые реже встречаются: гидравлические и электромеханические. Также различают ручник по типу тормозных механизмов: барабанный, кулачковый, винтовой. В салон автомобиля выводится специальный рычаг, с активацией которого блокируются колеса.

Схема стояночного тормоза:

  • задний и передний трос;
  • рычаг ручного привода;
  • распорная втулка и планка;
  • пружина тяги;
  • оттяжная пружина.

В зависимости от модификации ручника, в его компоновку включено от двух до трех тросов. Вариант с тремя натяжными тросами считается самым эффективным, и по этому самым популярным. В такой конструкции два передних троса соединены с элементами тормозной системы, а последний – задний, – непосредственно с рычагом управления.

Лада 2110 PhiX Бортжурнал Замена тросов ручного тормоза ВАЗ 2110

Всем привет! Наигравшись с замками и ковриками, я вдруг осознал, что зима то уже на носу, а машина не готова. В планах, этой зимой немного покататься бочком (несмотря на передний привод) и возможно даже поучаствовать в каком ни будь снежном спринте, поэтому были выделены две основные задачи. Первая, сделать хваткий ручник, вторая, наконец то поставить блокировку, которая была куплена ещё полгода назад.

Начать я решил с того, что по проще, т.е. заняться ручником. Я давно пытаюсь победить ручник, и чего я только не делал, но ручник всё равно был вялый. Не так давно перебирал задние тормоза, были заменены барабаны, колодки, цилиндры, но на эффективность работы ручника это повлияло не сильно. Затем я укоротил пружины на тросах, www.drive2.ru/l/5959614/ в результате ручник стал заметно лучше, он легко мог блокировать колеса на мокром асфальте, но «мертвой хваткой» это назвать было нельзя. При этом рычаг ручника был очень тугой. Визуальный осмотр выявил, что изношены тросы и пора бы их заменить.Стоит заметить, что запас по натяжению тросов был ещё большой, но даже натянув ручник до одного щелчка, пружина смыкалась и не давала ручнику нормально работать. Дальше пружину подрезать было нельзя, так как не хватало бы усилия для возврата колодок.

Тросы купил производства ДААЗ, на вид очень добротные. Ценник 400р за пару.

Трос ручного тормоза 2110, 2170 Priora ДААЗ ОАТ — Длина троса, мм : 1620 (под нагрузкой 320 кГс)

Новые тросы сразу пролил трансмиссионным маслом. Для большего запаса по регулировке, сразу отрезал по шесть витков с пружины.

Для удобства замены приобрел накидной ключ трещетку на 13, сложно представить как я раньше без него жил.

Цена 200р

Регулировка ручника с ним, одно удовольствие.

Старые тросы снял без проблем, всё делал по мурзилке.

Сначала следует отпустить троссы и снять распределитель.

Затем, снять барабаны, отцепить трос от рычага и вывести его из тормозного щита.


Затем откручиваем тросы от балки и снимаем креплений.

Тросы были в плачевном состоянии.

Самое сложное в замене тросов ручника, натянуть распределитель на шток.

Вдвоем это делать гораздо проще.

Установив тросы, приступил к регулировке, После затяжки троса распределитель оказался почти на самом конце резьбы, практически не оставив запаса по регулировке.

Мало того, что новые тросы оказались длиннее старых, они ещё оказались существенно разные по длине. Одно колесо на трех щелчках было уже заблокировано, а второе можно было провернуть рукой. Пришлось применить «джедайский метод» и немного заварить распорную планку.

К сожалению, я увлекся процессом и забыл сделать фото. Делал следующим образом, сначала заварил разрез практически полностью, а затем подгонял болгаркой по месту.После проделанной процедуры, колеса блокируются равномерно и на штоке ручника осталось достаточно места для подтяжки.

Выводы:После замены тросов, ручник стал работать гораздо лучше, но все равно не идеально. На трех щелчках колеса блокируются даже на сухом асфальте, но при этом это происходит как то не очень уверенно.У моего зятька на двенашке, на трех щелчках колеса блокируются намертво, и машина скользит по асфальту как по льду, при этом усилие на рычаге совсем не большое, можно тянуть хоть одним пальцем, ручник работает лучше, чем на многих иномарках. Это ставит меня в ступор, я не знаю как это объяснить, ведь колодки, барабаны и тросы у него далеко не первой свежести.

Принцип работы механизма

С переводом рычага, в вертикальное положение до щелчка фиксатора, приводятся в действие натяжные тросы. Их натяжение приводит к прижиманию тормозных колодок к задним барабанам. Колеса блокируются, а транспортное средство постепенно утрачивает скорость. Разблокировать колеса машины можно путем снятия ручника за счет специальной фиксирующей кнопки. Кнопка зажимается, а сам рычаг управления водителем опускается в нижнее положение. Нельзя пользоваться ручником вместо основных тормозов на постоянной основе. Стояночный тормоз, останавливая автомобиль на ходу, провоцирует преждевременный износ деталей тормозной системы. В экстренных ситуациях, резкая активация ручника приводит к заносу транспортного средства.

Замена троса ручника на ВАЗ 2109 и 2110. Обойдемся без СТО

  • Домкрат;
  • Новый трос ручного тормоза;
  • Новый ремкомплект резиновых втулок;
  • Тормозные колодки барабанного типа для задних колес;
  • Набор автомобильных инструментов;
  • Башмаки для клина скатов.

  • Обязательно наличие эстакады или смотровой ямы, так как без них мы не сможем попасть под днище авто;
  • Ставим авто на нейтралку, тщательно клиним передние колеса от возможного прокручивания;
  • Убеждаемся, что ручник опущен в положение «выкл», лезем под днище авто и с помощью накидка отвинчиваем центральный шток – натяжитель троса ручника, который находится в задней части трансмиссии. Характерная отличительная черта это рычаг с двумя натяжителями на концах;
  • После, как трос будет спущен с переднего натяжителя, приступаем к задней части. Для этого поочередно поддомкрачиваем задние колеса, срываем крепежные болты и снимаем колеса;
  • У нас освобождается доступ к тормозному блоку и цилиндру. С помощью крестообразной отвертки отвинчиваем 3 винта и снимаем крышку тормозного модуля. Видим перед собой две колодки и тормозной цилиндр с тросом – натяжителем;
  • Учитывая, что ранее мы ослабили центральный шток, с помощью пассатижей отсоединяем нижний рычаг троса с тормозной колодки, предварительно сняв пружину;
  • Достав трос ручного тормоза с одной стороны, можно приступать к другой, предварительно одев на место прежнего новый трос. Далее устанавливаем модульно тормозной комплекс. При необходимости колодки нужно заменить, иначе вам придется это сделать только спустя пару тысяч км;
  • Обработав второе колесо подобным образом, нам остается только завести вторые концы на центральный натяжитель и поджать его до соответствующего уровня гайкой;
  • Проверка работоспособности проходит следующим образом: автомобиль ставится под уклон не менее 25% на ручник. Количество фиксаций не должно превышать границ от 2 до 7;
  • Далее следует выйти из авто и попробовать сдвинуть машину с места вниз, приложив физические усилия, если такового не получилось, то вы все сделали правильно, в противном случае необходимо поджать немного трос ручного тормоза;
  • Выполнение всех условий может говорить о том, что вам можно следовать дальше и никакой техосмотр вам не страшен.

AutoFlit.ru

The following two tabs change content below.

admin1

Являюсь профессионалом в области «Автоэлектрики» и «Диагностики Авто». Стаж работы более 10 лет. Выявлю и устраню неисправности любой сложности. ( Даже с авто с которыми не могут справиться Дилеры и сервисы как бы высшего класса). Выполняем все виды работ по установки дополнительного электроборудования (ксенон, мультимидийная система, спец сигналы и т.д.)

Как проверить, исправен ручной тормоз или нет

Регулировки ручного тормоза необходимы, для удержания транспортного средства в неподвижном состоянии во время стоянки. Если этот механизм неисправен, или не отрегулирован, полноценно выполнять свои функциональные обязанности он не сможет.

Диагностику состояния ручника выполняют хотя бы один раз в 2-3 месяца. Для этого заехать на дорогу с небольшим уклоном, предварительно убедится в том, что поблизости нет других участников дорожного движения. После чего активировать стояночный тормоз и выключить передачу. Свидетельством исправного ручника, станет статичное положение машины. Если же автомобиль стал скатываться назад – необходима регулировка.

Регулировка стояночного тормоза в обязательном порядке проводится, если автомобиль не удерживается на дорожном полотне с уклоном 25%, с перемещенным в салоне храповым устройством на 8-9 щелчков. Основные неисправности связаны с ослаблением натяжки троса. Но бывают и исключения, когда проблемы вызваны выходом из строя одного или сразу нескольких элементов: износ тормозных дисков или накладок.

Содержание

  • 1 Предназначение в системе автомобиля.
  • 2 Как правильно регулировать стояночный тормоз? 2.1 Технология регулировки троса. 2.1.1 Порядок действий.

Редкий владелец транспортного средства, не забывал снять машину с ручника стартуя с места. В таком случае мы нелестно отзываемся о стояночном тормозе и не понимаем его истинное предназначение.

Большая часть автолюбителей, на практике использует пониженную передачу для фиксации автомобиля на стоянке. При этом, также нередко возникает ситуация когда владелец транспортного средства запускает двигатель не подумав, что машина стоит на передаче. В лучшем случае автомобиль тронется с места и тут же заглохнет. Если же, перед автомобилем имеется преграда, результат становится более плачевным. В таком случае помимо бампера своего автомобиля, или элемента чужого авто, повреждённого по собственной неосторожности придётся восстанавливать коробку передач транспортного средства.

Таких ситуаций, может возникнуть большое множество. Всё же, ручник является неотъемлемой частью транспортного средства неспроста. Ручной тормоз получил широкое распространение в автомобилестроении достаточно давно и каждый современный автомобиль до сих пор оснащается ручником. Это связано с тем, что основную функцию ручника не может заменить иной элемент авто.

Стояночная тормозная система, предназначена для удержания машины на неровных отрезках дорожного пути, а также эстакадах и уклонах.

Ручник, помимо основного предназначения часто используются для старта после остановки на склонах. Ручник позволяет удержать автомобиль на неровной поверхности, избегая скатывания вниз. Также ручной тормоз используется опытными автолюбителями для управляемого заноса. В данном случае необходимо понимать, что техника контролируемого заноса требует немало практики и соответствующих навыков. Поэтому попросту экспериментировать с ручником не стоит.

Рассматриваемое устройство, также выполняет функцию поддержания безопасности при отказе тормозной педали. В аварийных ситуациях, остановку автомобиля можно произвести путём резкого подъема ручки стояночного тормоза. Поэтому даже если вы не используете стояночный тормоз повседневно, учитывая важность данного устройства, необходимо своевременно производить проверку и обслуживание ручника.

Контролировать состояние ручника и своевременно восстанавливать его функцию, можно изучив несложное устройство ручного тормоза. Стояночная тормозная система, имеет в основе привод в виде троса. Механическим воздействием, мы приводим в действия трос ручника, который в свою очередь передает усилие на исполнительное устройство. Система ручника, может иметь различную структуру в зависимости от производителя и основных особенностей транспортного средства. Некоторые автомобили оснащаются системой, в которой трос соединен с тормозными элементами задней оси. На некоторых транспортных средствах тросик ручного тормоза, влияет на вал кардана.

Лицо управляющее автомобилем воздействует на ручку, тем самым натягивая трос. Благодаря специальному распределителю, происходит равное давление на тормозные колодки задней оси.

Об активации тормоза, водителя уведомляет световой индикатор, расположенный на приборной панели автомобиля. Поэтому существует простой и действенный способ избежать неисправности ручника. Перед стартом, необходимого в обязательном порядке взглянуть на приборную панель и убедиться что лампочка ручника не активна.

Исправный стояночный тормоз, должен надёжно фиксировать автомобиль при уклоне в 25 %. В случае если стояночный тормоз не проходит данную проверку необходимо в обязательном порядке провести его настройку.

Какой бы надёжной ни была конструкции автомобиля, повредить стояночный тормоз достаточно просто. Повредить колодки ручника, можно один раз прокатившись с активным ручным тормозом.

Причиной нарушения функции ручного тормоза также может стать не отрегулированный или разболтавшийся трос ручника. Регулировка троса ручника, должна производиться если для удержания автомобиля требуется устанавливать ручку тормоза в крайнее верхнее положение. В случае если натяжка троса, не принесла необходимых результатов требуется замена тормозных колодок.

Одной из наиболее распространённых причин неисправности, является заклинивание троса. К таким последствиям нередко приводит попадания грязи на рабочую поверхность троса в ходе эксплуатации автомобиля. В таком случае проблема решается простой очисткой поверхности троса и последующей смазкой. Если в ходе эксплуатации машины трос подвергся критическому износу его необходимо заменить.

Перед тем как приступить к регулировке стояночного тормоза необходимо ознакомиться с одним важным правилом. Регулировка ручника, производится только при условии соответствующего технического состояния тормозных колодок, троса и привода!

Первым этапом регулировки ручника, является его диагностика. Ручник подлежит проверке, после прохождения пробега в 30.000 км. Данное условие обязательно даже если ручник функционирует исправно.

Проверить правильную функцию ручника достаточно просто. Для этого необходимо установить ручку в крайнее верхнее положение, поставить первый режим коробки передач и плавно нажать на педаль сцепления. В случае полной исправности ручника, двигатель автомобиля стремительно завершит свою работу. Если, транспортное средство начинает неспешно трогается с места, необходимо в обязательном порядке произвести настройку ручного тормоза.

В большинстве случаев, ремонт ручника ограничивается заменой троса. Как правило, для восстановления работоспособности ручника необходимо просто подтянуть трос. Технология регулировки ручника достаточно проста и с ней легко справиться даже начинающий автолюбитель.

Подтягиваем ручник

Для восстановления работоспособности ручной системы торможения, приходится заменять натяжные тросы новыми экземплярами. Но, если эти элементы исправны, но ослабло натяжение, то хватит регулировки. Для выполнения этой работы вооружитесь:

  • домкратом;
  • воротком с насадкой на «18»;
  • набором ключей и головок;
  • комплектом плоских отверток.

Итак, как подтянуть трос ручного тормоза. Это несложная процедура, с которой под силу справиться даже начинающему водителю. С помощью приложенной ниже инструкции, можно быстро выполнить всю работу:

  1. Домкратом поднимаем машину, снимаем заднее колесо, устанавливаем противооткатный клин.
  2. В салоне между пассажирским и задним сиденьем находим пластиковую панель механизма.
  3. Поднимаем рычаг вверх.
  4. Демонтируем панель для получения доступа к регулировочному устройству.
  5. Через лючок в тормозном барабане находим регулировочную контргайку.
  6. Заворачиваем её и следим за состоянием натяжного троса.
  7. Гайку необходимо закрутить, чтобы колесо автомобиля вращалось с установленным ручником на одном щелчке.
  8. На трех щелчках колесо вращаться уже не должно.

После окончания работы, собираем демонтированные и разобранные элементы в обратной последовательности. Конечным этапом регулировки станет повторная диагностика системы экстренного торможения. Тестирование на работоспособность, так же проводится на дороге с уклоном.

Ручник не держит

Статья и представленные видео посвящены регулировки ручного тормоза, но в некоторых случаях ручник не держит по причине изношенных тормозных колодок либо отсутствия троса. Если ручной тормоз не работал с момента покупки автомобиля, перед началом регулировки убедитесь, что трос не был оборван из-за естественного износа или плохого крепления.

Барабанные тормоза

Проще всего регулировка ручника осуществляется на барабанной тормозной системе. Схематическое изображение устройство ручного тормоза ВАЗ 2113-15.

Поднятие рычага ручника приводит к перемещению тяги (5), от которой к каждому из колес под днищем автомобиля идут контуры троса. Проходя через тормозной щит, тросы соединяются с рычагами ручного привода колодок. При поднятии ручника трос воздействует на рычаг (13), верхняя часть которого закреплена на оси (12). В итоге созданное рычагом усилие через разжимную планку равномерно передается на тормозные колодки, прижимая их к барабанам.

В некоторых видах конструкции вместо тросов применяется комбинация тяг, но именно описанное выше устройство можно встретить на всех современных автомобилях с задними барабанными тормозами.

Как подтянуть трос

Суть регулировки заключается в перемещении уравнителя троса по тяге в направлении передней части автомобиля. В зависимости от конструкции автомобиля, механизм для регулировки может находиться в салоне либо под днищем, как в случае с ВАЗ 2115,2114,2113,2199,2109,2108, Opel Astra F и многими другими авто.

Для доступа к регулировочному механизму, расположенному в салоне, в центральном туннеле зачастую имеется специальный лючок. В нашем случае процесс описан и показан на видео на примере авто, где регулировка осуществляется под днищем, поэтому автомобиль предварительно нужно загнать на эстакаду либо смотровую яму. Инструкция, которая позволит подтянуть трос, если не держит ручник.

  1. Металлической щеткой очистите резьбу регулировочной тяги.
  2. Ослабьте контргайку. Чтобы при откручивании и обратном закручивании после регулировки придать конструкции жесткость, потребуются 2 ключа – одним в момент откручивания нужно удерживать регулировочную гайку, а вторым откручивайте контргайку.
  3. Сместите положение регулировочной гайки, закрутив ее на необходимое количество витков.
  4. После завершения регулировки подтяните контргайку так, чтобы она плотно прижалась к регулировочной гайке.

Какая степень натяжки считается правильной

В случае техосмотра, который в РФ на гражданских транспортных средствах не проводится, эффективность ручного тормоза проверяется двумя способами:

  • автомобиль с полной снаряженной массой должен быть надежно зафиксирован ручным тормозом на уклоне 16º или 25º, в зависимости от актуальных требований;
  • действие ручного тормоза проверяется на специальных барабанах. При этом измеряется не только тормозное усилие, но и равномерность ее распределения между задними колесами.
Народные методы

При самостоятельной регулировке стояночного тормоза оценить натяжение троса ручника можно двумя способами:

  • по количеству щелчков. При этом информацию стоит искать по конкретной модели автомобиля, так как, к примеру, для Daewoo Matiz нормой будет 7 щелчков, а для ВАЗ 2106 – 2-4 щелчка. Недостаток регулировки лишь в том, что иногда после замены тормозных барабанов, колодок, и соблюдении усредненного значения по количеству щелчков даже при опущенном ручнике тормозные колодки могут быть излишне сильно прижаты к барабанам. Поэтому после обслуживания задних барабанных тормозов степень натяжки должна отличаться от усредненных требований, но после притирки ручник нужно будет обязательно подтянуть;
  • по степени прижатия фрикционных накладок. Для регулировки ручника задние колеса необходимо будет вывесить. Подтягивать трос нужно до такого состояния, чтобы при опущенном рычаге стояночного тормоза колодки едва касались тормозных барабанов. При вращении от руки колесо должно довольно свободно вращаться, но при этом будет ощущаться едва заметный звук от прижатых к барабанам фрикционных накладок (если колодки изношенны неравномерно, то характерный звук при вращении будет в определенном положении колеса). При такой регулировке после преодоления 100-200 км фрикционные накладки немного сотрутся, и зазор станет близким к идеальному.

Владельцам ВАЗ

На автомобилях ВАЗ переднеприводной компоновки ручник может плохо держать, даже если вовремя подтягивать трос. Случается это из-за конструкции наконечника троса, ограничивающего амплитуду движения рычага ручного привода колодок. При затягивании ручника возвратная пружинка слишком рано упирается в ограничитель. Чтобы решить эту проблему, владельцы спиливают несколько витков возвратной пружины. При этом следует быть очень аккуратным, чтобы не повредить сам трос ручника, а также следить за тем, чтобы убранные отрезки были с обеих сторон равной длины.

Как поменять трос стояночного тормоза

Нередко происходит так, что никакие регулировочные манипуляции не приносит должного эффекта. Автомобиль всё также, не способен принять статичное положение на дороге с уклоном. В таком случае ничего не остается, кроме замены самого натяжного троса. Для этого:

  1. Загоняем автомобиль на смотровую яму.
  2. Снимаем пластиковую панель механизма в салоне машины.
  3. Очищаем и после выкручиваем контргайку.
  4. Демонтируем задние колеса, после тормозные барабаны, отворачивая колесные шпильки.
  5. Снимаем колодку, а затем наконечник стояночного устройства.
  6. Откручиваем болт, который закрепляет оболочку тросика.
  7. Из оболочки изымаем втулки, после чего демонтируем и сам тросик.
  8. Ставим новый тросик и устанавливаем ранее демонтированные элементы системы.

Советы автомехаников

Регулировка ручного тормоза должна осуществляться вовремя.

Начинающие водители ошибочно считают: если реже использовать ручник, то он дольше проработает. Это не так. Обеспечить долговечность механизму можно в том случае, если им пользоваться часто, но с умом. Если постоянно останавливать машину ручником – ничего хорошего из этого не выйдет. Раньше положенного срока выйдут из строя детали тормозной системы, и тогда без дорогостоящего ремонта авто не обойтись. Однако находясь в состоянии постоянного бездействия, конструктивные элементы механизма начнут чаще выходить из строя. Происходит это ввиду отсутствия необходимой смазки, скопления пыли и грязи.

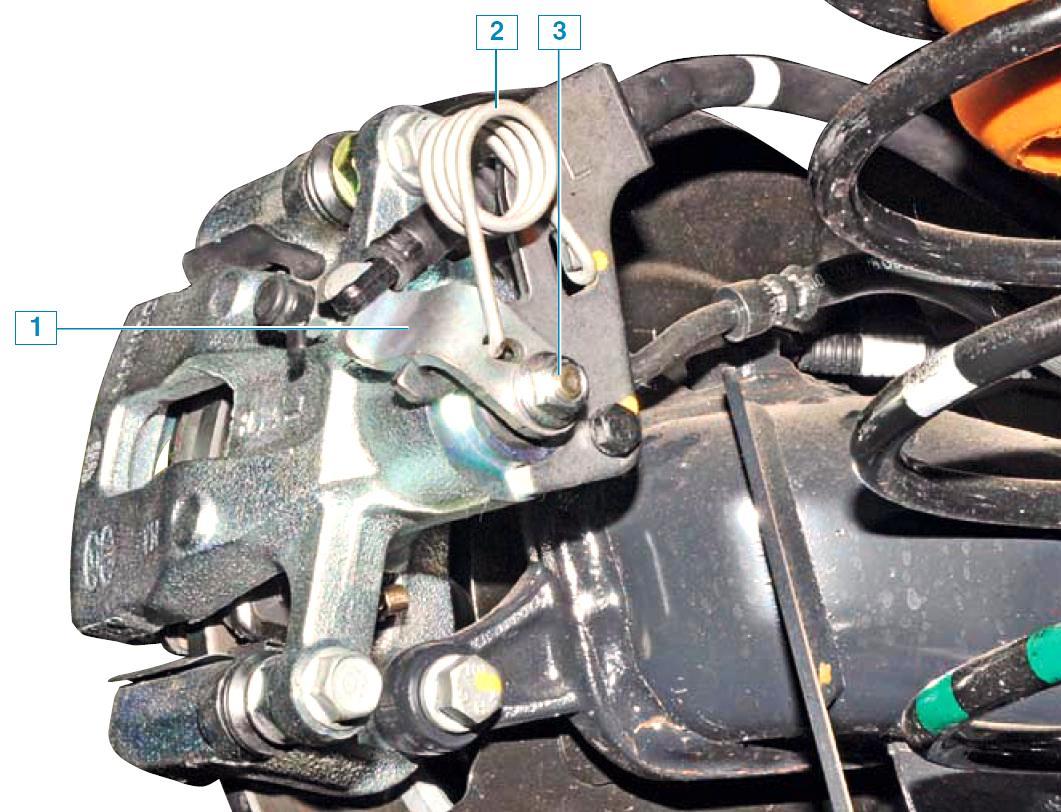

Ручник на задних дисковых тормозах

Чтобы уделить больше внимания процессу регулировки и не вдаваться в тонкости принципа работы стояночного тормоза с механическим приводом на дисковых тормозах, перечислим лишь основные виды устройства.

  • Тормозной диск удерживается дополнительной колодкой, которая при поднятии ручника посредством коромысла прижимается к рабочей поверхности диска.
  • Устройство тормозного диска позволяет разместить во внутренней полости отдельные тормозные колодки. Принцип работы напоминает работу барабанных тормозов.
  • Конструкция с механическим подпором рабочего поршня. В полости тормозного поршня располагается храповик (для автоматического сведения колодок), в который упирается шпилька с трапецеидальной резьбой. Изогнутая штанга приводит в движение шпильку путем проворачивания вала с концентрической проточкой.

Регулировка

В случае с наиболее распространенным барабанным типом конструкции отрегулировать ручник можно вращением регулировочной «собачки». Сам регулятор может находиться в боковой либо нижней части тормозного механизма. Доступ к нему осуществляется через технологическое отверстие в щите, которое должно быть прикрыто заглушкой.

В некоторых видах конструкции регулятор может стопориться пружинящим элементом, поэтому для освобождения и вращения «собачки» его придется отгибать. Устройство ручника на задних дисковых тормозах и регулировочный механизм отлично показаны на видео.

Перед многими автовладельцами часто встает вопрос о правильной регулировке стояночного тормоза. Можно ли это сделать самостоятельно, и если можно, то как? Что такое вообще стояночный тормоз, или в обыденном разговоре, ручник. Для чего он так нужен в любом автомобиле? В данной статье мы попробуем разобраться как же правильно отрегулировать «ручник» не обращаясь за помощью на станцию техобслуживания.

Именно ручник (стояночный тормоз) позволяет удержать автомобиль длительное время на площадках с уклоном, на парковках и тому подобное. Но не только для этих целей он используется. Автогонщики на спортивных авто используют его при достаточно крутых поворотах на большой скорости, потому что именно такой тормоз способен удержать задние колеса. А вот в обыденной жизни он помогает плавно тронуться с места, если вы стоите в пробке и дорога с небольшим (или большим) уклоном, при этом не наехав на стоящего сзади соседа. В общем и целом он очень помогает автовладельцу, но только тогда, когда ручник (стояночный тормоз) отрегулирован правильно.

Устройство стояночного тормоза (ручника).

Его устройство очень простое, но в тоже время надежное. Смысл действия такого тормоза в том, что механический привод (а это либо тяга, либо ножная педаль, либо рычаг) передает усилие, которое идет к механизму блокировки. Такое усилие передается при помощи тросов, а их в разных конструкциях бывает разное количество. Может быть один, есть два, но обычно таких тросов три. Любой трос ручника соединяется с остальными составляющими системы торможения (блокировки) регулируемыми наконечниками. На первый взгляд кажется что это очень сложная система, но это совсем не так, главное понять принцип ее действия и все встанет на свои места.

Основной принцип действия ручника (стояночного тормоза).

Этот принцип прост до невероятности – поднимая рукоять (прижимая педаль), водитель тем самым натягивает трос (или тросы), с ними идет коромысло. Оно уже выравнивает натяжку тросов, затем идет натяжка рычагов блока колес (задних). А уже они раздвигают колодки, которые есть у стояночного тормоза, эти колодки расходятся в стороны и полностью блокируют задние колеса. Тронуться с места становиться невозможно.

Но сегодня есть уже электромеханические тормоза стояночные. Такие механизмы сейчас устанавливаются на современных автомобилях для дисковых тормозов с электроприводом. Здесь дисковый механизм блокировки взаимодействует с двигателем авто. Получается такая картина: после нажатия кнопки и если скорость выше 10 км в час, идет медленное и плавное притормаживание, когда машина остановилась, идет полая блокировка колес.

Такой тормоз действует абсолютно независимо на ходовую часть, ручник же сам автоматом снимается при движении в гору. В принципе эта система очень удобна и надежна, но к сожалению она установлена только на новых (современных автомобилях) на классике или старых авто обычно установлены простые механические «ручники»

Причины, по которым ручник требует регулировки.

Для проверки, требуется ли ручнику вашего авто регулировка, проведите такой тест: Найдите небольшой склон и начинайте съезжать с него, при этом очень плавно поднимайте рычаг. В тот момент, когда Вы ручник поднимите на одну треть – ваша машина должна начинать подтормаживать, а на двух третях полностью остановиться. Когда такой остановки не произошло – необходимо заменять тросы ручника, также причина может быть в тормозных колодках, возможно необходимо заменить их. Если же с тросами ручника и колодками все впорядке — необходимо сделать регулировку ручника.

как устроены и как их ремонтировать — Ozon Клуб

Как устроены барабанные тормоза?

По примеру дисковых механизмов барабанные тормоза – это две колодки и поршень. Дополнительные детали устройства состоят из тормозного регулятора, пружин, фрикционных накладок, механизма ручного тормоза, стояночного тормоза с рычагами, тормозного щита.

Часто барабанные тормоза имеют функцию автоматического торможения. В такой системе колодки контактируют с устройством барабана, из-за чего происходит «заклинивающий эффект». В машинах устанавливают барабаны спереди, а диски – сзади. Именно такое сочетание считается бюджетным в производстве и обслуживании. Но барабанные системы конструктивно сложнее дисковых из-за большего количества деталей.

Барабанные тормоза выпускаются с одним и с двумя цилиндрами. Второй вариант более эффективен. Вместо опорной системы в нём устанавливается дополнительный тормозной цилиндр, который увеличивает площадь взаимодействия барабана и колодки.

Как работают барабанные тормоза?

  • нажатие на педаль тормоза провоцирует сдавливание смазочной жидкости
  • процесс давления распространяется на поршни рабочего тормозного цилиндра
  • поршни взаимодействуют с колодками, сдавливая стяжные пружины
  • колодки приближаются к конструкции барабана и с помощью силы трения замедляют скорость его поворотов
  • конечный этап – торможение колеса.

Когда прекращается давление на педаль тормоза, пружины помогают колодкам вернуться в исходное положение. Процесс замедления скорости передается на накладки передней колодки. В свою очередь они придвигаются к поверхности барабана сильнее, чем задние. Это становится частой причиной изнашивания передних колодок.

Чем отличаются барабанные тормоза от дисковых?

Ошибочно считать, что эти две системы работают аналогично. Тормоза на дисках имеют более открытую систему по сравнению с барабанными. В основе тормозного процесса – вращение диска, которое уменьшается зажиманием тормозных колодок. Главный элемент таких тормозов – диск.

Данная система отличается от барабанной лёгким способом очистки деталей от загрязнений. Также она быстро охлаждается, но в то же время колодки вырабатываются быстрее, чем в барабанных тормозах. Всё дело в устройстве: колодки сильно прижимаются к диску. К тому же в открытые детали набивается пыль и песок с дороги.

Барабанные тормоза с закрытой структурой. Процесс торможения происходит внутренним соприкосновением колодок с барабанным устройством. В дисковых тормозах колодки расширяются в процессе соприкосновения с диском. А в барабанных тормозах они становятся шире при торможении. Также в дисках вентиляция получше, поэтому минимизируется риск перегрева.

Что касается стоимости обслуживания, барабанная установка обходится дешевле. Колодки дисковых тормозов приходится часто менять. Одно из преимуществ барабанов в том, что система не боится попадания влаги. Если вода попадает на диск, он может попросту лопнуть. Барабанные установки хоть и не такие динамичные, как дисковые, но пользуются спросом из-за финансовой составляющей.

Автомобили с барабанными тормозами

Такой системой оборудованы авто класса «А». Это небольшие транспортные средства, где не требуется особо сильных тормозов: «Дэу Матиз», Citroen C1, Lifan Smile, «Смарт», «Шевроле Спарк», Peugeot 107, KIA Picanto. Также ими оборудованы некоторые авто класса «В». Например, барабаны встроены в «Лада Гранта», Hyundai Solaris, «Калина», «Веста», «Логан», Nissan Almera, «Шкода Фабия», «Фолксваген Поло», «Шевроле Авео», Opel Corsa. Встречаются такие тормоза и во внедорожниках «Лада Нива», Volkswagen Amarok.

Преимущества барабанных тормозов:

  • высокая работоспособность: до 70-150 тысяч километров (достигается при помощи меньшего сцепления)
  • закрытый механизм: защищает от дорожной пыли, грязи, влажности
  • сильное тормозное усилие

Минусы «барабанов»

Может показаться, что недостатков больше, чем плюсов. Но если разобраться, преимущества данной модели тормозов выходят как раз из минусов. Поэтому будем считать, что это относительное очертание характеристик:

  • большая масса
  • нестабильный контакт даже при использовании двух поршней
  • слабое торможение
  • довольно сильное давление в цилиндрах, что не продлевает срок эксплуатации барабана
  • недостаточное сцепление, связанное с закрытой структурой барабана
  • перегрев барабанного механизма
  • неприятие «агрессивного» торможения: колодки могут либо прикипеть, либо примерзнуть к барабану
  • в зимнее время на барабанном механизме может появляться наледь.

Основные неисправности барабанных тормозов:

1. Быстрая изнашиваемость колодок и барабана.

Бывают ситуации, когда колесо «блокируется». Это несомненный признак изношенности деталей. Если сами стенки барабана износились несильно, можно обточить выступающие бортики и отрегулировать натяжку колодок. Колодки необходимо заменить при износе больше 1,6 мм во фрикционе на клее и 0,8 мм на заклепках.

2. Перекошенность колодок.

Перекосы могут появиться из-за износа внутренних барабанных стенок. Когда стирание поверхности неровное, стоит посмотреть на крепление колодок.

3. Выход из строя пружин и распорных планок, отсоединение фрикционных накладок.

4. Повреждение цилиндров, возможная утечка жидкости.

Может произойти разгерметизация системы, в случае чего жидкость вытекает, а тормоза – отказывают.

5. Коррозия на пружинах – опасна из-за «зависания» пружин.

Как продлить работоспособность барабанного механизма:

  • регулярно проверяйте колодки через каждые 20 тысяч км
  • не игнорируйте проверки всех вспомогательных элементов: пружин, стоек, распорок, рычагов
  • следите за уровнем тормозной смазки
  • проверяйте, не подтекают ли цилиндры.

Данный тип тормозов довольно практичный в использовании. Он надежный, долговечный и эффективный для поездок по городским трассам или путешествий на небольшие расстояния.

Регулировка ручного тормоза (ручника).

В этой статье про регулировку ручного тормоза, его ещё называют стояночным или просто ручником, мы рассмотрим как самостоятельно отрегулировать его так, чтобы он соответствовал заводским требованиям нового автомобиля. То есть чтобы стояночный тормоз обеспечивал надёжную фиксацию колёс машины, стоящей на уклоне не не менее 23%.

Вообще стояночная тормозная система, именуемая в народе ручником, служит не только для удержания машины в неподвижном состоянии, во время её стоянки. Ручник ещё является успокаивающим средством для любого водителя, на тот случай если откажет тормозная система автомобиля. То есть по сути ручник является аварийной тормозной системой любого автомобиля.

И ручник всегда поможет избежать столкновения и позволит остановить машину при отказе гидравлики тормозов. Да и до места ремонта всегда можно будет добраться своим ходом, потихоньку работая ручником в случае необходимости. К тому же ручной тормоз поможет плавно тронуться вам на подъёме, если конечно он эффективно работает и вы его плавно отпускаете при подаче газа на подъёме.

Но часто бывает так, что действие ручника со временем ослабевает и он уже не так эффективно выполняет свою функцию по затормаживанию колёс. Значит требуется его регулировка, и как это сделать я и опишу ниже. Но прежде чем начинать новичкам что то делать по регулировке, полезно ознакомиться с устройством ручника и с его возможными неисправностями. Ведь часто бывает так, что из-за износа какой то детали в стояночной тормозной системе, отрегулировать ручник не всегда удаётся, а если и удаётся, то не надолго.

А зная как он устроен и какие бывают неисправности, новичкам будет совсем не сложно справиться не только с банальной регулировкой, но и с ремонтом или заменой какой то изношенной детали. Кому это не интересно, то можно пропустить пару-тройку абзацев и читать только о регулировке ручного тормоза. Но всё же тем водителям, которые хотят знать — можно ли отрегулировать ручник, или вместо регулировки требуется какой то ремонт или замена какой то детали, то читаем далее.

Устройство ручника.

Устройство ручного тормоза лучше всего рассматривать на примере классических вазовских машин, на других машинах если и будут какие то изменения в конструкции, то они совсем незначительные.

Устройство ручного тормоза — а — Москвича, б — Запорожца, в — Ваз 2105.
1 — кнопка защёлки, 2 — рычаг привода, 3 — рычаг троса, 4 — тормозная колодка, 5 — колёсный тормозной цилиндр заднего колеса, 6 — стяжная пружина, 7 — распорная планка, 8 — разжимной рычаг, 9 — опора колодки, 10 — тормозной барабан, 11 — трос привода тормозных механизмов, 12 — передний трос, 13 — промежуточный рычаг, 14 — уравнитель, 15 — регулировочные гайки, 16 — соединительное звено, 17 — оттяжная (возвратная) пружина, 18 — ролик, 19 — зубчатый сектор, 20 — защёлка, 21 — направляющая скоба, 22 — палец рычага (ось), 23 — кронштейн, А — регулировочное отверстие, Б — регулировочная прорезь.

Тормозной механизм стояночной тормозной системы состоит из разжимного рычага 8 (см рисунок 1 в), который шарнирно закреплён на задней тормозной колодке 4, распорной планки 7, концы которой упираются в тормозные колодки, троса 11 с возвратной пружиной, и наконечник троса соединяется с нижним концом разжимного рычага 8.

Когда водитель усилием руки перемещает вверх рычаг 2 ручника, то усилие через рычаг 3 и передний трос 12 по направляющему ролику 18 передаётся на направляющую скобу 21, на которую накинут задний трос 11. Этот трос подсоединён своими концами к разжимным рычагам 8, задних тормозных колодок.

А разжимной рычаг, поворачиваясь на оси, воздействует и перемещает распорную планку 7, которая раздвигает колодки 4 и прижимает колодки к тормозному барабану 10. Чтобы растормозить колёса, следует нажать на кнопку 1 защёлки рычага привода и от этого нажатия стопорная защёлка 20 выводится из зацепления с зубчатым сектором 19, а затем следует опустить рычаг 2 вниз до упора. От этого стояночная тормозная система займёт исходное положение под действием пружин 6 и 17.

Неисправности и регулировка ручного тормоза.

Как я уже говорил выше, исправный стояночный тормоз (ручник) должен удерживать остановленную машину на уклоне не менее 23%, и полностью включиться при перемещении рычага вверх на 4 — 5 зубьев защёлки фиксатора. При этом двигатель должен быть отключен от трансмиссии. Если эти условия невыполнимы, значит нужно произвести регулировку стояночной тормозной системы.

Проверить стояночный тормоз не сложно, достаточно поставить машину на уклоне, затянуть ручник и попытаться её толкнуть под уклон. Если машина при этом легко катится, или тем более скатывается под своим весом (без вашего воздействия), то регулировка обязательна.

Проверить эффективность работы ручника можно и без уклона, например если затянуть рычаг ручника и включив первую передачу, начать плавно отпускать сцепление. При этом двигатель машины не в состоянии провернуть эффективно заблокированные исправным ручником колёса и он глохнет.

Если же машина беспрепятственно движется, то ручной тормоз неэффективен, его действие слабое и его следует регулировать. Проводить работы лучше всего на подъёмнике, но у кого его нет, то можно работать и из ямы в гараже. А на некоторых машинах даже яма или подъёмник не требуется, так как регулировку можно сделать из салона — пример такой регулировки показан в видеоролике под этой статьёй.

То есть в большинстве случаев нужно сделать регулировку хода рычага привода стояночного тормоза, и для этого следует перевести рычаг 2 (см рис 1 в) в крайнее нижнее положение, а после этого поднять вверх на два зуба защёлки фиксатора, затем ослабить контргайку наконечника троса и подтянуть регулировочную гайку 15 (см фото слева) до натяжения троса 11. После этого затянуть контргайку и снова проверить ход рычага 2, который при полном затормаживании колёс машины, должен перемещаться всего на 4 или 5 щелчков (зубьев).

Если получилось так, что торможение происходит при меремещении рычага всего на 2-3 щелчка (зуба), то желательно немного ослабить трос. Следует учесть, что любой расслоение обмотки троса недопустимо и если такое обнаруживается, то трос следует заменить новым.

Так же следует обратить внимание на отжимную пружину 17 и если она ржавая, то возвратное действие её уже не то, и такую пружину следует заменить. Ролик 18 и его ось желательно смазать, а так же трос, в местах трения его, да и те детали, которые начали корродировать тоже.

При значительном износе фрикционных накладок (колодок), иногда регулировку сделать не получается, значит следует или заменить колодки  новыми, или перед выполнением регулировки переставить разжимную планку на укороченные прорези (на некоторых машинах есть укороченные прорези).

Регулировка ручного тормоза на дисковых тормозах.

Что касается регулировки ручника на машинах, оснащённых дисковыми тормозами в задних колёсах, тот на ручниках таких автомобилей тоже имеется регулировочная гайка (и контргайка), которая корректирует усилие воздействия рычага ручника, на нажатие штока, который давит на поршень гидравлического цилиндра. Эта гайка так же регулирует зазор между штоком поршня гидроцилиндра и давящим штоком рычага.

В некоторых машинах эта конструкция немного отличается, но принцип работы одинаковый, следует только найти регулировочную гайку (она находится рядом с рычагом, а точно найти поможет мануал вашей машины) и отрегулировать регулировочной гайкой необходимый зазор между давящей частью рычага и штоком гидроцилиндра.

Регулировочная гайка как правило всегда находится рядом с рычагом ручника, так как я уже говорил, что она регулирует усилие и зазор между штоком рычага и штоком гидроцилиндра, и поэтому найти её не сложно. На всякий случай публикую слева фото, на котором регулировочная гайка указана красной стрелкой.

При регулировке, здесь так же нужно добиться вращением гайки, чтобы при затяжке рукой рычага ручника и полном затормаживании задних колёс, прозвучали 4 или 5 щелчков фиксатора рычага.

Ну и напоследок полезная доработка ручника, при которой вы сможете на обычной машине (своей машине), сделать противобуксовочную систему, которая позволит выбраться вашей машине из грязи или рыхлого снега. Об этом подробно советую почитать вот в этой статье. Особенно это касается водителей, которые часто ездят по бездорожью, например на дачу, на охоту или на рыбалку. Причём усовершенствовать ручник своими силами совсем не сложно — кликаем по ссылке и читаем на здоровье.

Как видно из этой небольшой статьи, регулировка ручного тормоза совсем не сложна даже для новичков, и сделать её возможно своими руками у себя в гараже, успехов всем.





Стояночный тормоз, устройство и механизм ручного тормоза. Как это работает: Электронный ручник.

Стояночный тормоз (обиходное название – ручник) служит для удержания автомобиля на месте длительное время. Используется во время стоянки автомобиля, остановке на площадках с уклоном, а также в движении для осуществления резких поворотов на заднеприводных спортивных автомобилях. Стояночная тормозная система является также запасной (аварийной) системой, так как полностью дублирует гидравлическую рабочую систему. Применение стояночного тормоза в экстренном случае во время движения позволяет довести транспортное средство до полной остановки.

Как любая тормозная система стояночный тормоз состоит из тормозного привода и тормозных механизмов.

В стояночной тормозной системе используется в основном механический тормозной привод, который обеспечивает передачу тормозного усилия от человека к тормозному механизму. Человек взаимодействует с ручным рычагом, тягой или ножной педалью.

Самым популярным устройством является ручной рычаг, который располагается, как правило, справа от водителя рядом с сиденьем. Ручной рычаг оснащен храповым механизмом, обеспечивающим фиксацию стояночного тормоза в рабочем положении. На рычаге расположен выключатель контрольной лампы стояночного тормоза. Сама лампа установлена на панели приборов и включается при срабатывании стояночного тормоза.

От рычага к тормозным механизмам усилие передается с помощью тросов. В конструкции тормозного привода стояночного тормоза используются один, два или три троса. Самая популярная схема с тремя тросами: один передний (центральный) и два задних троса. Передний трос соединен с ручным рычагом, задние тросы – с тормозными механизмами. Для соединения переднего троса с задними тросами и равномерной передачи усилия используется т.н. уравнитель.

Непосредственное соединение тросов с элементами стояночного тормоза осуществляется с помощью наконечников, часть из которых регулируемые. Регулировочные гайки на концах тросов позволяют изменять длину привода. Возвращение системы в исходное положение (снятие с тормоза) производится при переводе ручного рычага в соответствующее положение с помощью возвратной пружины. Пружина может располагаться на переднем тросе, уравнителе или непосредственно на тормозном механизме.

Тормозной привод стояночной тормозной системы должен регулярно использоваться, в противном случае может произойти закисание тросов и потеря функций. Это особенно актуально для автомобилей с автоматической коробкой передач , где в силу конструкции коробки стояночным тормозом можно не пользоваться.

На некоторых современных легковых автомобилях применяется электрический привод стояночного тормоза, в котором электродвигатель непосредственно взаимодействует с дисковым тормозным механизмом. Система носит название электромеханический стояночный тормоз .

В конструкции стояночного тормоза используются, как правило, штатные тормозные механизмы задних колес, в которые внесены ряд изменений.

В барабанном тормозном механизме торможение при стоянке производится с помощью отдельного рычага, который одной стороной соединен с задним тросом, другой – с тормозной колодкой. При срабатывании тормозного механизма трос перемещает рычаг, который в свою очередь толкает ведущую тормозную колодку и вместе с ней ведомую тормозную колодку к тормозному барабану. Происходит блокировка колеса.

На автомобилях с дисковыми тормозами применяют несколько конструкций стояночного тормозного механизма: винтовой, кулачковый, барабанный.

Винтовой тормозной механизм используется в дисковых тормозах с одним поршнем. Механизм выполнен в суппорте дискового тормозного механизма. В данном устройстве поршень управляется с помощью вкрученного в него винта. Вращение винта обеспечивает рычаг, который другой стороной соединен с тросом. Так как при вращении винт перемещаться не может, вращение передается на соединенный с ним поршень. Поршень вдвигается по резьбе и прижимает тормозные колодки к диску.

Близка по конструкции к винтовому механизму конструкция кулачкового тормозного механизма . В данном устройстве перемещение поршня обеспечивает толкатель, имеющий привод от кулачка. Кулачек жестко соединен с рычагом, который в свою очередь связан с тросом. При повороте кулачка происходит перемещение толкателя и вместе с ним поршня тормозного механизма. В исходное положение система приводится с помощью возвратной пружины.

В дисковом тормозном механизме с несколькими поршнями применяется стояночный тормозной механизм барабанного типа . По сути это отдельный тормозной механизм со своими тормозными колодками. В качестве барабана используется внутренняя поверхность тормозного диска.

У каждого автомобиля тормозная система разделена на две составляющие – рабочие и стояночные тормоза. Первая обеспечивает замедление и остановку авто во время движения. Вторая же исключает самовольное перемещение машины после того, как он поставлен на стоянку. При этом стояночный тормоз должен обеспечивать неподвижность автомобиля не только на ровной поверхности, но также и на склонах и подъемах.

Рабочие тормозные механизмы на легковых авто обычно имеет гидравлический привод, основным рабочим элементом которого является . Такой тип привода обеспечивает быструю передачу усилия, которое создает водитель на педаль к тормозным механизмам. При этом такой привод позволяет использовать усилители, которые увеличивают усилие в приводе. Но использовать в качестве стояночной системы гидравлический привод невозможно.


Детали привода стояночного тормоза ваз 2105:
1 – чехол; 2 – передний трос; 3 – рычаг; 4 – кнопка; 5 – пружина тяги; 6 – тяга защелки; 7 – втулка; 8 – ролик; 9 – направляющая заднего троса; 10 – распорная втулка; 11 – оттяжная пружина; 12 – распорная планка; 13 – рычаг ручного привода колодок; 14 – задний трос; 15 – кронштейн крепления заднего троса

Наибольше распространение на легковых автомобилях получил механический стояночный тормоз, в качестве привода которого выступают металлические тросы. Устройство такого типа тормоза достаточно простое: в салон авто заведен рычаг, который соединен с приводным тросом. Тот в свою очередь взаимодействует с тормозными механизмами задник колес авто, в конструкцию которого включены специальные рычаги, воздействующие на .

Работает все так: водитель тянет рычаг, а вместе с ним и трос. Последний воздействует на рычаги в тормозных механизмах и те разжимают тормозные колодки, прижимая их к тормозному барабану. За счет этого колеса автомобиля не могут вращаться и авто обездвиживается.

Чтобы при постановке на ручник рычаг не возвращался в исходное положение на нем установлен храповой механизм, состоящий из зубчатого сектора и фиксатора. При вытягивании рычага фиксатор входит между зубьев, предотвращая самовольный возврат.


Привод стояночной тормозной системы автомобилей ваз 2108, ваз 2109, ваз 21099:
1 — кнопка фиксации рычага ручного тормоза;
2 — рычаг привода стояночного тормоза;
3 — защитный чехол;
4 — тяга;
5 — уравнитель троса;
6 — регулировочная гайка;
7 — контргайка;
8 — трос;
9 — оболочка троса

Чтобы снять авто с ручника, водитель нажимает на специальную клавишу на рычаге, тем самым отжимая фиксатор, и рычаг может вернуться в исходное положение. Трос же оттягивается на место за счет пружин. При этом он воздействует на рычаги в механизмах и те прекращают .

Значительное распространение механический ручной тормоз получил благодаря простоте конструкции и надежности. Даже при отказе рабочего тормоза всегда есть возможность остановить автомобиль, поскольку ручник имеет свой привод, причем полностью независимый от других составляющих тормозной системы авто.

Другие виды стояночного тормоза

Существует еще несколько видов стояночного тормоза.

  1. Первый, так называемый – центральный, применяется на автомобилях оснащенных автоматическими коробками передач. Суть такого тормоза сводится к тому, что при переведении селектора КПП в положение «Парковка» производится блокировка приводных валов колес. Но стоит отметить, что центральный тормоз является лишь вспомогательным, от механизма, обеспечивающего блокировку колес, не отказались и он в конструкции тормозной системы присутствует.
  2. Второй вид станочного тормоза – это электромеханический. В отличие от тросового у данного типа отсутствует как таковой привод на механизм блокировки колес, но зато имеются электродвигатели, которые и воздействуют на рычаги в тормозных механизмах. То есть, водитель просто нажимает на клавишу и электромоторы блокируют колеса. Все просто, но не так надежно, как трос.

Поскольку механический ручной тормоз является самым распространенным, то в дальнейшем его и будем рассматривать. И начнем непосредственно с самого привода. И рассмотрим мы его на примере ВАЗ-2109.

Чаще всего на автомобиле привод ручника состоит из центрального троса, уравнителя, или как его еще называют – коромысло, и двух боковых тросов. Центральный связан одним концом с рычагом в салоне, а другим – с коромыслом. Но на Ваз-2109 вместо центрального тросика используется тяга, на конце которой имеется резьба для регулировки натяжения. На концах боковых тросиков сделаны концевики, которыми они зацепляются за коромысло с одной стороны, и рычаги блокировки колес – с другой.

Основные неисправности

Несмотря на свою простоту и надежность ручной тормоз нуждается в периодической проверке и обслуживании. Дело в том, что со временем привод несколько растягивается, из-за чего он уже не способен обеспечить полную блокировку колес.

Также может возникнуть такая неисправность, как закисание троса в оплетке. Происходит это зачастую из-за редкого пользования ручником. Поскольку весь привод проходит под авто, внутрь оплетки попадает влага и грязь, приводя к коррозии металла. Из-за этого тросику перемещаться затруднительно. В особо запущенных случаях он может вовсе застопориться внутри оплетки.

Коррозия может привести к перегниванию нитей троса, из-за чего он «распушивается» и концами этих нитей цепляется за оплетку, затрудняя его перемещение. Если не обращать внимания на состояние привода в конечном итоге тросики могут полностью перегнить и стояночный тормоз перестанет полностью функционировать.

Проверка и регулировка стояночного тормоза


Регулировка ручного тормоза

Проверка эффективности работы стояночного тормоза на ВАЗ-2109 как и на любом другом авто должна проводится примерно раз на каждые 30 тыс. км пробега. Причем выполнить ее не сложно. Можно поставить авто на спуск или подъем, заглушить мотор и вытянуть ручник. Если авто будет оставаться на месте и самовольного его передвижения нет, то можно и дальше продолжать эксплуатацию машины.

Другой способ проверки проводиться так: авто ставиться на площадку, выключается скорость и затягивается ручник. После этого необходимо включить первую передачу и попробовать тронуться с места. Если машина хоть немного сдвинется с места до того, как мотор заглохнет, значит, необходима регулировка натяжения тросов.

Видео: Регулировка ручного тормоза НИВА. Сами натягиваем тросик ручного тормоза НИВЫ

На ВАЗ-2109 она выполняется так:

  1. авто загоняется на эстакаду, яму, или в крайнем случае поддомкрачивается задняя часть авто и ставиться на упоры, рычаг ручного тормоза необходимо полностью опустить вниз;
  2. под авто в тоннеле необходимо найти коромысло, из которого будет выступать центральная тяга с двумя гайками – регулировочной и контргайкой. При помощи двух ключей ослабляется контргайка;
  3. регулировочная гайка накручивается на резьбу тяги до тех пор, пока тросики не натянутся. После этого проверяется ход рычага до упора, у нормально отрегулированного он должен составлять 2-4 щелчка храповика;
  4. после этого регулировочная гайка фиксируется контргайкой и делается проверка эффективности работы стояночного тормоза.

Описанный алгоритм работ по натяжке ручника подойдет практически для любого авто, у которого используется механический ручник. Разница только сводится к некоторым конструктивным особенностям.

Смазка, замена

Видео: Как самому смазать тросик ручника

В случае если ручной тормоз не работает из-за закисания тросиков, то можно попробовать смазать и разработать их. Но для этого придется их снять с авто. На ВАЗ-2109 делается это так:

  • задок авто поддомкрачивается и ставиться на опоры. Задние колеса с авто снимаются. Демонтировать придется также и ;
  • далее откручиваются регулировочная и контргайка на уравнителе, и концевики тросиков снимаются с него;
  • затем необходимо снять концевики с рычагов в тормозном механизме. Для извлечения остается только раздать крепления тросов к задней балке и извлечь их.

Для смазки закисшего тросика можно использовать шприц и моторное масло. Закачивать его нужно до тех пор, пока оно полностью не пройдет через всю длину оплетки, после этого можно попробовать разработать трос, поочередно перемещая его за концевики.

Нажимаем кнопку, как управление звуком или радио и срабатывает электромеханический стояночный тормоз. Рассмотрим, как устроен механизм, принцип его работы и возможности.

Электрический стояночный тормоз



Стояночный тормоз – это незаменимая часть, которая должна быть в каждом автомобиле. Механические варианты был издавна и нынешних времен. Но последнее время в современных автомобилях, все чаще и чаще стали появляться электромеханические стояночные тормоза. В прайсах они именуются как Electromechanical Parking Brake – EPB. Это современная конструкция механического стояночного тормоза, в котором вместо длинной ручки используется электроника.

Не нужно напрягаться, и тянутся к ручнику, зачастую кнопку ручника инженеры размещают где-то поблизости с рычагом переключения передач. Но в таком механизме есть как плюсы, так и минусы. К примеру, в обычном механическом ручнике есть преимущества того, что в экстренной ситуации или при отказе тормозов он может помочь избежать ДТП. Для электромеханического это минус. Механическим стояночным тормозом можно регулировать усилие торможения, в электронном ручнике оно или есть или его нет.

Как устроен электромеханических ручник



Главными функциями стояночного тормоза считается удержание автомобиля на одном месте при стоянке, аварийное торможение во время движения и помощь при старте на подъеме. Как и принято, система EPB ставится на задние колеса. В набор электромеханического стояночного тормоза входят тормозной механизм, привод тормозов и электронное управление.

Сам тормозной механизм это штатные тормоза автомобиля, все лишь небольшое изменение конструкции внесено в рабочие цилиндры тормозов. Так как за счет них срабатывает электроника. Так как это электроника, то и не обойдется она и без входных датчиков, исполнительных механизмов и блока управления.

Входные датчики представляют из себя: кнопка включения всего механизма из салона, датчик уклона и датчик на педаль сцепления. Как у же говорили, кнопка может располагаться или возле рычага коробки передач, или на центральной консоли, зависит от производителя автомобиля. Датчик уклона, как правило, заводом вмонтирован в блок управления системы EPB. Датчик сцепления располагается на самом приводе сцепления, и как правило снимает два показателя – скорость отпускания педали сцепления и положение педали.



Блок управления, как и в любом электронном устройстве, преобразует сигналы разных датчиков в сигналы для исполняющих устройств. Как правило, система EPB взаимодействует с системой управления агрегатом автомобиля и системой ESP (курсовой устойчивости автомобиля). Ну и в качестве исполнительного устройства является электродвигатель привода.

Принцип работы механизмов электронного ручника



Принцип работы электромеханического стояночного тормоза обычно циклический, он то включается, то выключается. Тормозной привод, как правило, устанавливается на суппорте всего тормозного механизма с одной стороны. Далее тормозной привод преобразует электрический сигнал бортовой сети в механический сигнал, и приводит в движение тормозные колодки. В состав такого механизма входят ременная передача, электродвигатель, винтовой привод и планетарный редуктор.

Все эти составные стояночного тормоза находятся в одном корпусе. Обороты от электродвигателя на планетарный редуктор передаются через ременную передачу. Чтоб понизить уровень шума, массу привода, а так же существенно сэкономить пространство используют планетарный редуктор.


Главным назначением редуктора является перемещение винтового привода, благодаря последнему осуществляется поступательное движение поршня всего тормозного механизма. Как выше мы упоминали, то в электромеханического стояночного тормоза есть два варианта работы, это включение или выключение.

Включение электроручника начинается из нажатия кнопки в салоне автомобиля. Далее активируется электродвигатель, через редуктор и винтовой привод притягивает тормозные колодки к тормозному диску. Срабатывание системы занимает считанные секунды и тормозной диск фиксируется на мертво, никаких средних или неполных удержаний как в механическом ручном тормозе нет.



Плюсом электромеханического стояночного тормоза считается его автоматическое выключении, как только автомобиль начинает трогаться с места. Так же инженеры предусмотрели выключение электроручника в ручном режиме, для этого достаточно нажать на педаль тормоза.

Во время отключения стояночного тормоза, блок управления проводит анализ ряда параметров:

  • какой угол уклона;
  • положение педали акселератора;
  • насколько быстро отпускается педаль сцепления, и её положение.
На основе этих данных система позволяет своевременное выключение стояночного тормоза, или производить небольшую задержку отключения, тем самым предотвращая откатывание автомобиля назад при трогании под гору.

Как видим, плюсы есть, но больше минусов, так как в экстренной ситуации такой стояночный тормоз попросту не спасет, да и при ремонте или прокачке тормозной системы от него толку будет мало.

Видео принципа работы системы EPB:

Устройство привода стояночного тормоза. Привод стояночного тормоза предназначен для торможения машины при стоянке на горизонтальном участке, на спусках и подъемах и притормаживания машины при ее буксировке на суше.

Торможение машины осуществляется затягиванием ленты левого остановочного тормоза. Ввиду того, что при прямолинейном движении соединительные валы левого и правого борта жестко соединены с помощью блокировочных фрикционов ПМП с грузовым валом КП и вращаются как одно целое, то при затягивании ленты остановочного тормоза затормаживают одновременно ведущие колеса левого и правого борта.

Рис. 66. Схема привода управления стояночным тормозом:

1-корпус стопора; 2-валик; 3-рукоятка; 4-тяга: 5-нижний палец тормозной ленты; 6 – верхний палец тормозной ленты; 7 – рычаг тормоза; 8 – ролик рычага; 9 – рычаг привода стояночного тормоза; 10 – конечный выключатель; 11 – пружина; 12 – стопор.

Привод состоит из рукоятки 3 (см. рис. 66), валика 2, стопора 12, конечного выключателя 10, тяги, рычагов, мостиков, оттяжной пружины с регулировочным винтом и упора, расположенного на нижнем наклонном броневом листе корпуса.

Перед сиденьем механика-водителя установлено световое табло ОТПУСТИ РУЧНОЙ ТОРМОЗ, которое загорается после затормаживания машины стояночным тормозом и предупреждает механика-водителя о необходимости снятия машины со стояночного тормоза перед началом движения.

Впереди трубы педального мостика установлен дополнительный мостик, состоящий из валика, рычагов и тяги. Дополнительный мостик используется при длительной буксировке машины, при этом тяга соединяется с рычагом.

Работа привода стояночного тормоза. Для затягивания ленты стояночного тормоза необходимо рукой потянуть рукоятку на себя. Валик через рычаги и тягу поворачивает рычаг, который через ролик воздействует на рычаг остановочного тормоза, тормозная лента затягивается и затормаживает барабан.

Для фиксации рукоятки в этом положении на валике имеются пазы, в один из которых под действием пружины 11 (см. рис. 66) входит стопор 12.

При своем движении стопор 12 нажимает на шарик, который выходит из лунки и давит на пластину конечного выключателя 10. Пластина нажимает на микровыключатель, в результате чего загорается, световое табло ОТПУСТИ РУЧНОЙ ТОРМОЗ.

Для возврата рукоятки в исходное положение необходимо повернуть ее влево, не выпуская из руки, довести до упора, а затем повернуть вправо вниз до вертикального положения, при этом погаснет световое табло ОТПУСТИ РУЧНОЙ ТОРМОЗ.

При соединенной тяге с рычагом и нажатии на педаль остановочных тормозов поворачивается валик дополнительного мостика и через тягу и привод стояночного тормоза воздействует на тормозную ленту. При этом валик с рукояткой не перемещается.

Назначение, общее устройство бортовой передачи.

Уход за агрегатами силовой передачи

Назначение бортовой передачи – постоянное увеличение крутящего момента, подводимого к ведущим колесам.

Бортовая передача представляет собой одноступенчатый понижающий планетарный редуктор.

Бортовые передачи крепятся к бортам корпуса в передней части машины.

Устройство бортовой передачи. Бортовая передача состоит из корпуса 1 (см. рис. 67), с которым заодно выполнена эпициклическая шестерня, ведущего вала 9 с солнечной шестерней, трех сателлитов 10, ведомого вала (водила) 8 и крышки 2. На ведущем валу левой бортовой передачи расположена шестерня 5 привода спидометра. Внутри ведущего вала установлен сапун 23. На крышке 2 предусмотрено отверстие для заправки маслом бортовой передачи, которое закрывается пробкой 12. Отверстие для слива масла закрывается пробкой 13. Контроль уровня масла в бортовой передаче осуществляется через заправочное отверстие. Передача крутящего момента от ПМП к бортовым передачам осуществляется муфтами 15 и валами 16 и 18.

Работа бортовой передачи. Крутящий момент от ПМП через валы 16 и 18 и муфты 15 передается на солнечные шестерни, жестко связанные с ведущими валами 9.

Сателлиты 10, обкатываясь по неподвижным эпициклическим шестерням, вращают водила 8. Крутящий момент от водил передается на ведущие колеса.

Одновременно от ведущего вала 9 через ведущую шестерню 5 привода спидометра вращение передается на вал 6 привода спидометра.


Рис. 67. Бортовая передача

1 – корпус бортовой передачи с эпициклической шестерней; 2 – крышка бортовой передачи; 3 – корпус привода спидометра; 4 – втулка с маслосгонной резьбой; 5 – ведущая шестерня привода спидометра; 6 – вал с ведомой шестерней привода спидометра и датчика пути; 7 – стопорный болт; 8 – ведомый вал (водило) планетарного ряда; 9 – ведущий вал с солнечной шестерней; 10 – сателлит; 11 – зубчатый венец муфты полужесткого соединения; 12 – пробка заправочного отверстия; 13 – пробка отверстия для слива масла; 14 – правая бортовая передача; 15 – муфты полужесткого соединения; 16 – правый соединительный вал; 17 – коробка передач; 18 – левый соединительный вал; 19 – левая бортовая передача; 20 – кольцо лабиринтного уплотнения; 21 – пробка крепления ведущего колеса; 22 – распорный корпус; 23 – сапун с набивкой; 24 – ось сателлита.

Устройство и регулировка стояночного тормоза барабанного типа, как избежать ошибок.

Добрый день, коллеги!

Периодически встречаю на автомобильных форумах фразы типа “отрегулировал ручник, подтянув трос”. Возможно, для части конструкций стояночного тормоза так и делается, но часто это указывает на то, что человек не очень хорошо представляет себе устройство механизма стояночного тормоза.

Рассмотрим классический стояночный тормозной механизм барабанного типа. В качестве иллюстрации я использую фото тормозного механизма автомобиля Chery Tiggo 5. Он совмещает в себе дисковый рабочий (основной) тормозной механизм и барабанный стояночный механизм. Аналогичная конструкция встречается и на многих других автомобилях. Например, я встречал такую же конструкцию на KIA Sorento 1-го поколения, а также на Nissan Qashqai. Иногда рабочий и стояночный тормоз объединены в единую конструкцию, как, например, на автомобилях ВАЗ или на Suzuki Grand Vitara. Стояночный тормозной механизм дискового типа (пример – Ford Focus) в данной статье не рассматривается.

Прежде чем перейти к иллюстрациям, хочу отметить, что в рассмотренной здесь конструкции стояночного тормоза используется два вида регулировок.

Вторая регулировка – положение колодок, т.е. регулировка зазора между колодками и барабаном. Она необходима для обеспечения эффективной работы тормоза. Если зазор слишком велик, то хода рычага в салоне будет недостаточно для блокировки колес, потому что хода колодок не хватит, чтобы с достаточным усилием прижиматься к тормозному барабану. Если зазор слишком мал или отсутствует, колодки будут задевать барабан или будут “схватывать” слишком рано, отсюда будет риск не полного растормаживания механизма при полностью отпущенном рычаге, колодки будут тереться о барабан на ходу. По мере износа колодок, зазор будет увеличиваться, и регулировку необходимо повторить. В конце записи, после фотографий, я приведу свои рекомендации по процедуре регулировки положения колодок. Иногда встречаются конструкции с автоматической регулировкой зазора, тогда эта регулировка не требуется (пример – задние барабанные тормоза ВАЗ).

Именно второй регулировкой часто пренебрегают неопытные автовладельцы , пытаясь регулировать положение колодок с помощью натяжения троса. В итоге имеем постоянно задействованный на ходу тормозной механизм, перегрев барабанов, вытягивание троса, необходимость повторных регулировок и пр.

Ниже на фото изображена конструкция стояночного тормозного механизма барабанного типа автомобиля Chery Tiggo 5. Работает механизм очень просто. Когда поднимаем рычаг в салоне, натягиваются тросы привода тормозных механизмов колес, они тянут за рычаги тормозных механизмов, а те разводят тормозные колодки, прижимая их к барабану. Чем меньше был исходный зазор между колодками и барабаном, тем сильнее затормаживается колесо при меньшем количестве щелчков рычага в салоне. При отпускании рычага, колодки под действием возвратных стягивающих пружин возвращаются в исходное положение. Из этого становится понятно, почему не следует регулировать зазор тросом, так как тормозной механизм на ходу всегда будет находиться в промежуточном, полурабочем состоянии.

Всем хорошего дня, до связи!

Регулировка натяжения троса.

17. Фото не делал, поэтому картинка из книги по ремонту.


Фото можно посмотреть по ссылке Регулировка троса ручника на Chery Tiggo 5 .

Регулировка зазора между колодками и барабаном.

1. Регулировка производится на собранном механизме, непосредственно перед установкой колес. Для регулировки запаситесь крепкой плоской отверткой, чтобы поворачивать колесико регулировочного винта. Как до, так и после регулировки, полезно поднять и опустить рычаг в салоне, а для машин с основными барабанными тормозами, также пару раз нажать педаль тормоза, после чего проверить и при необходимости повторить регулировку зазора еще раз. Дело в том, что тросовая система конструктивно немного “разболтана”, а колодки могут быть перекошены при установке. Данная процедура выравнивает и ставит на место детали тормоза.
2. При полностью отпущенном рычаге в салоне, с помощью регулировочного винта через отверстие в барабане подводим колодки к барабану так, чтобы они начали его подтормаживать, после чего ослабляем винт на 1-2 щелчка. Колесо должно теперь крутиться без подтормаживания.
3. Далее, поднимаем рычаг на 1-2 щелчка, и винтом добиваемся, чтобы колодки начали “схватывать” барабан, но его еще можно провернуть усилием рук.
4. Поднимаем рычаг на 3 щелчка, барабан должен застопориться и руками его уже не провернуть. Соответственно на 4-м и 5-м щелчках колеса будут надежно заблокированы, а на 1-м щелчке будут свободно вращаться.
5. За одну итерацию желаемый эффект может и не получиться, поэтому запасаемся терпением, возможно, придется повторить настройку, подобрать количество щелчков рычага, пока не получим необходимую эффективность затормаживания колес.

Для сравнения , можно посмотреть конструкцию стояночного тормоза автомобиля KIA Sorento 1-го поколения по этой ссылке.

Auto-Translated Original (RU)

Good afternoon, colleagues!

Periodically I meet on automobile forums of phrase of type “the handbrail adjusted, having tightened a cable”. It may be done for some of the parking brake designs, but often this indicates that the person is not well aware of the mechanism of the parking brake mechanism.

Consider the classic parking brake mechanism of the drum type. As an illustration, I use a photo of the brake mechanism of the car Chery Tiggo 5. It combines the disc (basic) brake mechanism and the drum-type parking gear. A similar design is found in many other cars. For example, I met the same design on KIA Sorento 1st generation, and also on Nissan Qashqai. Sometimes the working and parking brake is combined in a single design, as, for example, in VAZ cars or Suzuki Grand Vitara. The parking brake disc type (example – Ford Focus) in this article is not considered.

Before proceeding to the illustrations, I want to note that two types of adjustments are used in the parking brake design discussed here.

The first adjustment is the cable tension and the number of “lever” levers in the cabin. The main purpose of this adjustment is to ensure that the cable is not over-tightened, and when the lever is released, the wheel brakes are brought to their original (free) state, and with a certain number of clicks, the cable ensures the operation of the brake mechanism (usually 5-6 clicks to Complete wheel lock). When the lever is released, the cable should not be pulled by the brake pads drive, and when the lever is lifted, the cable must be pulled to drive the pads. If the cable is adjusted correctly, then when the lever is released in the cabin, it will have a slight slack, and therefore it will not stretch for a long time, and this adjustment will be required very rarely. An example of adjusting the cable tension can be found in the link Adjusting the handbrake cable to Chery Tiggo 5 .

The second adjustment is the position of the pads, i.e. Adjustment of the gap between the shoes and the drum. It is necessary to ensure the efficient operation of the brake. If the gap is too large, the lever in the passenger compartment will not be enough to lock the wheels, because the stroke is not enough to press against the brake drum with sufficient force. If the gap is too small or missing, the pads will hit the drum or will “grasp” too early, hence the risk of not completely disabling the mechanism with the lever fully released, the pads will rub against the drum on the move. As the pads wear out, the gap will increase and the adjustment must be repeated. At the end of the recording, after the photos, I will give my recommendations on the procedure for adjusting the position of the pads. Sometimes there are constructions with automatic adjustment of a backlash, then this adjustment is not required (for example – rear drum brakes VAZ).

It is the second adjustment often neglected by inexperienced car owners , trying to adjust the position of the pads by pulling the cable. As a result, we have a constantly activated brake mechanism, overheating of the drums, pulling the cable, the need for repeated adjustments, etc.

Below the photo shows the design of the parking brake mechanism drum type Chery Tiggo 5. The mechanism is very simple. When we lift the lever in the cabin, the cables of the brake mechanisms of the wheels are pulled, they pull on the levers of the brake mechanisms, and they raise the brake pads, pressing them to the drum. The smaller the initial gap between the pads and the drum, the more braked the wheel with fewer lever clicks in the cabin. When the lever is released, the pads return to their original position under the action of the return tensioning springs. From this it becomes clear why it is not necessary to adjust the clearance by a cable, since the brake mechanism on the move will always be in the intermediate, semi-working state.

1. The adjustment is made on the assembled gear, just before the wheels are installed. For adjustment, use a sturdy, flat-blade screwdriver to turn the adjusting screw wheel. Both before and after adjustment, it is useful to raise and lower the lever in the interior, and for machines with basic drum brakes, also to depress the brake pedal a couple of times, and then check and, if necessary, repeat the clearance adjustment again. The fact is that the cable system is structurally a little “loose”, and the pads can be skewed during installation. This procedure aligns and puts the brake parts in place.
2. With the lever fully released in the cabin, use the adjusting screw through the hole in the drum to bring the pads to the drum so that they begin to brake it, and then loosen the screw for 1-2 clicks. The wheel should now spin without a brake.
3. Next, raise the lever by 1-2 clicks, and with the screw we make sure that the pads begin to “grasp” the drum, but you can still turn it with the effort of your hands.
4. Raise the lever for 3 clicks, the drum should be stalled and do not crank it with your hands. Accordingly, on the 4th and 5th clicks the wheels will be securely locked, and on the 1st click they will freely rotate.
5. The desired effect may not be obtained in one iteration, so we reserve the patience, we may have to repeat the setting, pick up the number of lever clicks until we get the necessary efficiency of braking the wheels.

For comparison , you can see the design of the parking brake KIA Sorento 1st generation for this link.

Powered by Google Translate

9 m

Like 281 Share: Follow this User

Барабанные или дисковые — какие тормоза лучше? 3 новых аргумента

Автомобилисты давно спорят об эффективности каждого типа тормозов. В последнее время выигрывают дисковые. Но все может измениться уже в ближайшее время.

Материалы по теме

Барабанные тормоза существует почти так же давно, как и автомобили. Их разработали еще в 1899 году, и они все реже встречаются на современных машинах — только на некоторых бюджетных моделях с небольшой массой, а также на грузовиках и автобусах средней и большой грузоподъемности.

Барабаны и диски работают по-разному, и каждая система имеет свои преимущества.

Особенности конструкции

Дисковые тормоза — это пара колодок, прикрепленных к суппорту, который прижимает их к диску, создавая трение и замедляя вращение колеса. Дисковые системы мощнее и действуют быстрее, они саморегулируются и самоочищаются. Кроме того, дисковую систему не коробит при длительном торможении, а колодки не выгорают.

В барабанных системах тормозные колодки расположены внутри цилиндра, который вращается вместе с колесом. При торможении поршень раздвигает их, прижимая к внутренней стороне цилиндра, за счет чего и создается трение, которое замедляет транспортное средство. Поскольку внутренняя часть цилиндра имеет большую площадь поверхности, колодки здесь гораздо крупнее, чем у дисковых тормозов, что позволяет им служить дольше. Также барабаны служат в качестве стояночного тормоза.

Что-то изменилось?

Материалы по теме

Да. В новейшем поколении электромобилей барабанные тормоза оказались предпочтительнее дисковых, так как конструктивно лишены остаточного тормозного сопротивления. Взять хотя бы новый ID.4, а также ID.3 от Volkswagen. В обеих моделях используются задние барабанные тормоза, разработанные компанией Continental.

«Барабанные тормоза по своей конструкции не имеют остаточного тормозного сопротивления, — объясняют в группе тестирования электромобилей VW. — Колодки после торможения тут же отводятся от поверхности барабана внутренними пружинами. Это помогает увеличить запас хода на одной зарядке».

Материалы по теме

Это первая причина, почему барабанные тормоза скоро могут вернуться. Вторая заключается в том, что в электромобилях используется система рекуперативного торможения, которая на время замедления превращает электродвигатель в генератор, заряжающий батарею. Происходит это каждый раз, когда водитель отпускает педаль акселератора (или газа, что для электромобилей уже не актуально). Как рассказали в VW, во время процесса рекуперативного торможения задние тормоза практически не используются. Поэтому задние дисковые тормоза из-за бездействия могут просто заржаветь и закиснуть и не спасут, когда потребуется экстренное торможение. Барабанные тормоза могут долго оставаться без работы и не ржаветь, поскольку они хорошо защищены от воздействия окружающей среды.

«Барабанные тормоза, которыми оснащен ID.3, дает много преимуществ, особенно в области электромобилей, — говорит глава бизнес-подразделения „Гидравлические тормозные системы“ компании Continental д-р Бернхард Клумпп. — Например, это увеличенный интервал обслуживания — до 150 000 километров».

Кроме того, барабанные тормоза помогают облегчить электромобиль. Это третья причина возвращения разработки 19 века. Их конструкция проще и не нужен отдельный стояночный тормоз. Поэтому Continental щедро инвестирует в барабанные тормозные системы, совершенствуя их для электромобилей. При этом передние тормоза у электрических транспортных средств останутся дисковыми — цепкими, эффективными, безопасными.

Фото: Depositphotos, Volkswagen

Как работает стояночный тормоз

Стояночный тормоз (также известный как аварийный) является частью тормозной системы автомобиля. Внутри автомобиля вы увидите рычаг, часто возле центральной консоли, который можно задействовать при необходимости. Из-за этого рычага еще один термин, который также используется для описания системы, – это ручной тормоз.

Что делает стояночный тормоз

Первоначальное обозначение стояночного тормоза заключалось в том, чтобы останавливать автомобиль в случае отказа основной тормозной системы, поэтому он был известен как аварийный тормоз.В современных транспортных средствах аварийный тормоз не очень эффективен для этой задачи, потому что он не может должным образом остановить транспортное средство с помощью небольшого приложенного усилия. Стояночный тормоз соединен с задними тормозами, которые не оказывают такого большого усилия при торможении, как передние тормоза, и практически не останавливают транспортное средство, движущееся на высоких скоростях.

Большинство современных применений стояночного тормоза – это обеспечение того, чтобы припаркованный автомобиль оставался на месте, особенно на холмах и других склонах. Когда он включен, он блокирует колеса на месте и работает вместе с парковочной защелкой, чтобы автомобиль не скатился.Хотя стояночный тормоз не требуется, чтобы автомобиль оставался остановленным, он предотвращает скатывание автомобиля, особенно на крутых склонах, и снижает нагрузку на трансмиссию. Вот почему производители рекомендуют использовать стояночный тормоз, даже когда водитель не чувствует, что он ему нужен.

Когда рычаг переключения передач переводится в положение Park , в трансмиссии включается стояночный фиксатор. Это штифт, который фиксирует шестерни на месте, чтобы они не вращались.Собачка остается на месте до тех пор, пока рычаг переключения передач не будет перемещен из положения «Парковка». Проблема использования этого механизма для автомобиля заключается в том, что он постоянно нагружает трансмиссию, что может привести к возможной поломке. Производители рекомендуют включать стояночную защелку после использования стояночного тормоза. Тормоз обеспечивает дополнительную безопасность и снижает нагрузку на трансмиссию и компоненты трансмиссии, предотвращая дорогостоящий ремонт и сбой при парковке.

Детали стояночного тормоза

Стандартный стояночный тормоз состоит из меньшего количества компонентов, чем основная тормозная система.Они включают следующие варианты:

  • Рычаг для включения и выключения стояночного тормоза, находится в кабине транспортного средства
  • Стальные тросы для подключения к основным тормозам автомобиля, расположенные в задней части, часто называемые эквалайзером стояночного тормоза

Тросовая система имеет Y-образную конструкцию, что позволяет подсоединить набор тросов к каждому заднему тормозу. Отдельный кабель подключается к эквалайзеру или Y-образному соединению и рычагу внутри автомобиля.Часто эти кабели содержатся внутри внешней оболочки или экранированы. На рычаге может быть отдельная кнопка для отключения экстренного тормоза. Некоторые ножные педали требуют, чтобы вы дважды нажали ножной тормоз, чтобы отключить его.

Типы стояночных тормозов

Есть четыре основных типа стояночных тормозов:

  • Рычаг ручки – встречается в более старых моделях и находится под приборной панелью
  • Центральный рычаг – расположен между передними ковшеобразными сиденьями и встречается во многих новых моделях автомобилей
  • Педаль – находится на полу слева от остальных педалей
  • Электрическая или кнопочная – расположена на консоли с другими элементами управления

Как работает стояночный тормоз с различными системами

Поскольку не все тормозные системы идентичны, различия влияют на работу стояночного тормоза.Транспортные средства с автоматической коробкой передач часто имеют стояночные тормоза с автоматическим отпусканием, в то время как некоторые более поздние модели требуют, чтобы педаль главного тормоза была нажата, прежде чем трансмиссия может быть выключена из парковки. В любое время, когда на автоматической коробке передач выбирается режим Drive или Reverse, стояночный тормоз автоматически отпускается. Старые модели требовали только переключения передач без нажатия на педаль тормоза.

Стояночный тормоз будет давить на задние барабанные тормоза механически с силой, меньшей, чем та, которая используется с основной тормозной системой.В случае дисковых тормозов аварийный тормоз активирует суппорты или небольшой барабанный тормоз, который находится внутри ступицы диска. Большие автомобили часто поставляются с механическими стояночными тормозами или тормозами с усилителем. Водитель потянет за рычаг, и в тормозной цилиндр будет оказано гидравлическое давление, приложив усилие к тормозным колодкам. Это дополнительный механизм безопасности, который часто встречается на грузовых автомобилях.

Недавнее развитие стояночных тормозов – электрический стояночный тормоз.Он работает почти так же, как традиционный стояночный тормоз, за ​​исключением того, что он включается при нажатии или нажатии кнопки вместо использования механического рычага. В более продвинутых конструкциях даже используется двигатель, управляемый компьютером, для включения стояночного тормоза. Некоторые элитные модели класса люкс имеют систему, которая автоматически включает стояночный тормоз при остановке двигателя. Он отпускается при нажатии на педаль газа без необходимости другого вмешательства человека.

Проблемы со стояночным тормозом

Одна из главных проблем со стояночным тормозом для владельцев – это коррозия.Когда стояночный тормоз не включается регулярно, он начинает разъедать. Экранированные кабели особенно уязвимы, потому что вода и дорожный мусор попадают во внешнюю оболочку. Вы не поймете, что существует проблема, пока вам не понадобится тормоз, поэтому важен регулярный осмотр. Также рекомендуется использовать стояночный тормоз каждый раз при парковке, чтобы поддерживать его в рабочем состоянии.

При регулярном осмотре и техническом обслуживании вам может никогда не понадобиться заменять стояночный тормоз.Вы хотите убедиться, что он находится в хорошем рабочем состоянии, на случай, если вам придется полагаться на него по какой-либо причине.

Стояночный тормоз вашего автомобиля · BlueStar Inspections

Стояночный тормоз в вашем автомобиле часто называют ручным тормозом, электронным тормозом или аварийным тормозом. Однако, поскольку в большинстве современных тормозных систем предусмотрены меры безопасности и системы предупреждения, такие как контрольные лампы торможения на приборной панели и датчики низкого уровня жидкости, стояночный тормоз редко используется в качестве аварийного тормоза.

Стояночный тормоз – это вспомогательная тормозная система, не имеющая гидравлического привода и не зависящая от основных гидравлических тормозов, используемых для замедления и остановки вашего автомобиля.Чаще всего стояночный тормоз используется для того, чтобы автомобиль оставался неподвижным, когда он припаркован. Те, кто водит автомобили с механической коробкой передач, обычно включают стояночный тормоз каждый раз, когда выходят из автомобиля. Если не задействовать, автомобиль может просто откатиться самостоятельно.

Водители с автоматической коробкой передач, как правило, гораздо реже используют стояночный тормоз, если вообще используют его. Рекомендуется включать стояночный тормоз каждый раз, когда автомобиль припаркован на холме, независимо от того, используете ли вы автоматическую или стандартную коробку передач.Использование стояночного тормоза для остановки движущегося транспортного средства за пределами полного отказа тормозов не рекомендуется, но в случае полного отказа основной тормозной системы стояночный тормоз может помочь в остановке транспортного средства, что может предотвратить аварию и спасти вашу жизнь.

Стояночная тормозная система использует рычаги и тросы и обходит основную гидравлическую тормозную систему. Это гарантирует, что автомобиль может быть полностью остановлен в случае отказа гидравлической тормозной системы. Он также предоставляет простые механические средства для остановки движения автомобиля.

Существует четыре типа стилей включения стояночного тормоза. К ним относятся рычаг ручки (который обычно находится под приборной панелью на старых моделях автомобилей), центральный рычаг или ручка тяги (находится между двумя передними сиденьями на центральной консоли), педаль (находится слева от пола. педали), а также электрическую или нажимную кнопку (находится среди органов управления на центральной консоли или на приборной панели).

Когда вы включаете стояночный тормоз вашего автомобиля, тормозной трос проходит через промежуточный рычаг, который увеличивает силу вашего тяги, а затем проходит через уравнитель.У U-образного эквалайзера кабель разделен на два кабеля. Выравниватель разделяет силы и равномерно распределяет их по двум тросам, подключенным к тормозным механизмам на задних колесах.

В автомобилях используются барабанные или дисковые тормоза. Дисковые тормоза на всех четырех колесах являются наиболее распространенной конфигурацией тормозов. При включении заднего барабанного тормоза (что редко на современных автомобилях) тросы аварийного тормоза проходят непосредственно к задним тормозным колодкам, минуя гидравлическую тормозную систему. Транспортные средства с задними дисковыми тормозами имеют более сложную систему стояночного тормоза (иногда требующую всей барабанной тормозной системы, установленной внутри роторов заднего тормоза), называемую эксклюзивным стояночным тормозом или вспомогательным барабанным тормозом.

Если автомобиль оснащен задними дисковыми тормозами без вспомогательного барабанного тормоза, используется стояночная тормозная система, приводимая в действие суппортом. В этой системе к существующему поршню суппорта добавляются дополнительный рычаг и штопор. При включении стояночного тормоза рычаг прижимает штопор к поршню суппорта и включает тормоз, снова минуя основную гидравлическую тормозную систему.

У некоторых автомобилей есть электрические стояночные тормоза. Вместо педали, ручки или рычага на центральной консоли небольшая кнопка на приборной панели подает сигнал электродвигателю, чтобы вытащить тормозной трос.В современных электрических стояночных тормозных системах используются двигатели с компьютерным управлением для включения тормозного суппорта.

Несмотря на то, что тросы стояночного тормоза заключены в защитные гильзы, тросы могут подвергнуться коррозии и ржавчине при нечастом использовании. Это может привести к выходу из строя троса именно тогда, когда вам больше всего нужны стояночные тормоза. Это хороший повод почаще пользоваться стояночным тормозом, независимо от того, используется ли у вас механическая или автоматическая коробка передач. Нормальное использование предотвращает образование отложений и сохраняет кабели в хорошем рабочем состоянии.

Стояночный тормоз может быть опасен при неправильном использовании. Легко забыть, что стояночный тормоз включен, если вы не используете его часто. Чтобы избежать движения с включенным стояночным тормозом, включите стояночный тормоз как можно сильнее. Транспортное средство будет труднее двигаться, что поможет водителю почувствовать, что стояночный тормоз включен. При низких температурах тросы стояночного тормоза могут замерзнуть и не освободиться при отключении. Парковка в гараже или другом охраняемом месте может помочь избежать этой проблемы.Не пытайтесь вести автомобиль, если стояночный тормоз замерз или не отпускается.

Стояночный тормоз можно безопасно использовать в случае отказа основных гидравлических тормозов, но не тяните вверх ручку и не нажимайте на педаль быстро. Это приведет к тому, что автомобиль закроется, заблокируется и, возможно, выйдет из-под контроля. Если вы когда-нибудь окажетесь в маловероятной ситуации отказа гидравлического тормоза, постарайтесь сохранять спокойствие и медленно и ровно задействуйте стояночный тормоз, что приведет к более длительной, но более контролируемой остановке.

Не реже одного раза в год приглашайте сертифицированного специалиста ASE для проверки работы вашего стояночного тормоза, чтобы убедиться, что кабели надежно закреплены и проложены правильно, механизм включения (ручка, рычаг, педаль или кнопка) включается и отпускается правильно, стояночный тормоз Индикатор на приборной панели загорается и гаснет при включении и выключении стояночного тормоза, тросы легко перемещаются в пределах их защитного кожуха, а стояночный тормоз правильно отрегулирован, чтобы удерживать автомобиль в полной остановке, когда автомобиль находится на передаче.

При регулярном осмотре и техническом обслуживании вы можете быть уверены, что ваш стояночный тормоз находится в хорошем рабочем состоянии, на случай, если вам по какой-либо причине придется на него положиться. Помните: заботьтесь о своем автомобиле, и он позаботится о вас.

Как работают аварийные тормоза – All Tech Automotive

В All Tech Automotive мы считаем, что вы должны досконально знать каждую часть своего автомобиля и то, как каждая часть работает. Мы нашли эту статью о том, как работают экстренные тормоза, чтобы вы лучше понимали свою тормозную систему.

Как работают аварийные тормоза

Вам 16 лет. Ваш отец решил, что будет отличной идеей отвезти вас на самый крутой холм в городе и заставить опасно остановиться у знака остановки, который находится на полпути вверх. Вы управляете рычагом переключения передач. Когда вы останавливаетесь, он протягивает руку и включает аварийный тормоз. Вы замечаете, что за вами подъезжают три машины. Твой отец хихикает. Вы покрываетесь холодным потом. Но на секунду вы чувствуете себя в безопасности. Потому что включен аварийный тормоз.Но что именно удерживает вас на месте?

Аварийные тормоза – это вспомогательная тормозная система, устанавливаемая на автотранспортных средствах. Также известные как электронные тормоза, ручные тормоза и стояночные тормоза, аварийные тормоза не имеют гидравлического привода и не зависят от рабочих тормозов, используемых для замедления и остановки транспортных средств. Существуют законы штата и федеральные законы, требующие экстренного торможения для автотранспортных средств [источник: NHTSA].

Существует четыре типа аварийных тормозов:

  • Рычаг рычага, который обычно находится под приборной панелью (используется в автомобилях более старых моделей)
  • Центральный рычаг, который находится между отдельными передними сиденьями
  • Педаль, которая находится слева от напольных педалей
  • Электрическая или нажимная кнопка, которые находятся среди других органов управления консоли

Потому что большинство современных тормозных систем имеют аварийные меры и системы предупреждения, такие как сигнальные огни на приборной панели -датчики жидкости, аварийный тормоз чаще всего используется в качестве стояночного тормозного устройства.Но не зря электронный тормоз называют аварийным – его использование может спасти вам жизнь.

Детали аварийного тормоза

При использовании только рычагов и тросов каждый тип аварийного тормоза является полностью механическим и обходится без обычной тормозной системы. Это гарантирует, что автомобиль может быть полностью остановлен в случае отказа тормозной системы [источник: Ofria].

Когда вы включаете аварийный тормоз, тормозной трос проходит через промежуточный рычаг, который увеличивает силу вашего тяги, а затем проходит через уравнитель.У П-образного эквалайзера кабель разделен на две части. Эквалайзер делит силу и равномерно передает ее по двум кабелям, подключенным к задним колесам [источник: Оуэн].

В автотранспортных средствах используются барабанные или дисковые тормоза. Барабанные тормоза распространены на задних колесах, а дисковые тормоза – на передних колесах (или на всех четырех колесах). В случае заднего барабана трос аварийного тормоза проходит непосредственно к тормозным колодкам, минуя гидравлическую тормозную систему. В этом простом механическом байпасе система аварийного торможения не требует дополнительных деталей для управления тормозами [источник: Оуэн].

Автомобили с задними дисковыми тормозами имеют более сложную систему аварийного торможения, иногда требующую установки всей барабанной тормозной системы внутри заднего ротора, называемой эксклюзивным стояночным тормозом или вспомогательным барабанным тормозом [источник: Оуэн].

Когда автомобиль оснащен задними дисковыми тормозами без вспомогательного барабанного тормоза, используется стояночная тормозная система с приводом от суппорта. В этой системе к существующему поршню суппорта добавляются дополнительный рычаг и штопор. Когда аварийный тормоз нажат, рычаг прижимает штопор к поршню суппорта и включает тормоза, снова минуя гидравлическую тормозную систему.

Электрические электронные тормоза сегодня доступны на некоторых автомобилях. Вместо педали, ручки или рычага на центральной консоли небольшая кнопка на приборной панели подает сигнал электродвигателю, чтобы вытащить тормозной трос. В современных электрических тормозных системах используются двигатели с компьютерным управлением для включения тормозного суппорта [источник: Zangari].

Когда использовать аварийный тормоз

Использование аварийного тормоза для остановки движущегося автомобиля за пределами полного отказа тормозов не рекомендуется, так как это может привести к повреждению тормозной системы.Вот почему не стоит притворяться гонщиком и нажимать на электронный тормоз, чтобы вращаться по кругу. Движение с задействованным аварийным тормозом также может привести к повреждению троса аварийного тормоза и рабочих тормозов. Если это произойдет с вами, как можно скорее проверьте тормозные колодки и роторы, чтобы убедиться, что все в порядке.

Чаще всего аварийный тормоз используется в качестве стояночного тормоза. Те, кто водит автомобили с механической коробкой передач или переключают передачи, обычно включают аварийный тормоз каждый раз, когда выходят из машины.Если не задействовать, машина может просто откатиться сама. Водители с автоматической коробкой передач, как правило, гораздо реже используют аварийный тормоз, если вообще используют его.

Рекомендуется включать аварийный тормоз каждый раз, когда автомобиль припаркован на холме, будь то автоматическая или стандартная коробка передач. В случае автоматической установки аварийный тормоз перед тем, как отпустить педаль рабочего тормоза, снизит нагрузку на трансмиссию, облегчая выход из парковки [источник: Рубинштейн].

Аварийный тормоз также может использоваться водителями с механической коробкой передач для предотвращения отката при трогании с места.Вытягивать аварийный тормоз при остановке и затем отпускать его при отпускании сцепления может быть непросто, поэтому вы можете потренироваться в этом маневре, прежде чем полагаться на него. Убедитесь, что за вами никого нет, если вы никогда не делали этого раньше, особенно если с вами находится отец и у вас есть только ученическое разрешение.

О том, что аварийный тормоз включен, легко забыть, если не использовать его часто. Чтобы предотвратить трогание с места с включенным тормозом, постарайтесь затормозить как можно сильнее.Затем оставьте какой-либо предмет на рычаге или вокруг него, например шнур зарядного устройства мобильного телефона или запасной лист бумаги.

Чтобы прочитать полную статью о том, как работает Stuff, щелкните здесь.

7. Задние дисковые тормоза – 7.2 Стояночный тормоз (дисковые тормоза)

7. Задние дисковые тормоза – 7.2 Стояночный тормоз (дисковые тормоза) – Регулировка стояночного тормоза Предыдущее, Следующее, Содержание, Домой.

Регулировка стояночного тормоза

Стояночный тормоз необходимо регулировать только при замене троса, тормозного ротора, тормозного суппорта или тормозных колодок.Неспособность тормоза удерживать автомобиль, скорее всего, свидетельствует об изношенных тормозных колодках или неисправном суппорте. После отсоединения тросов заднего тормоза убедитесь, что стояночный тормоз функционирует должным образом.

ВНИМАНИЕ-

При регулировке тросов стояночного тормоза после работы с задними дисковыми тормозами сначала отрегулируйте тормоза, втягивая поршни суппорта и нажимая педаль тормоза для сброса автоматической регулировки, как описано в Снятие и установка задних тормозных колодок.

Для регулировки:

1. Поднимите заднюю часть автомобиля и надежно поддержите ее на домкратах. Снимаем задние колеса. Убедитесь, что стояночный тормоз полностью отпущен (рычаг вниз).
2. Ослабьте контргайки троса стояночного тормоза и регулировочные гайки под рычагом стояночного тормоза до тех пор, пока не будет снято натяжение тросов. Крепление троса к рычажному механизму показано ранее на рис.6-7.

ПРИМЕЧАНИЕ-

Рычаги привода на суппортах должны быть до упора, как показано на Рис. 7-8 или Рис. 7-9. Если нет, то может быть неисправен механизм автоматической регулировки суппорта.

Рис. 7-8. Суппорт заднего дискового тормоза раннего типа с рычагом привода, упирающимся в упор ( стрелка ).
Рис.7-9. Суппорт заднего дискового тормоза более позднего типа с рычагом привода, упирающимся в упор ( стрелка ).
3. Трижды включите и отпустите стояночный тормоз, чтобы растянуть и закрепить тросы.
4. Равномерно затяните регулировочные гайки так, чтобы рычаги привода на суппортах только начинали подниматься со своих упоров.

ПРИМЕЧАНИЕ-

При включении стояночного тормоза должны быть выполнены следующие условия: при первом фиксировании (один щелчок) задние роторы должны вращаться вручную с небольшим сопротивлением; при второй фиксации роторы должны вращаться только с большим усилием; при третьем фиксаторе не должно быть возможности поворачивать роторы вручную.Когда стояночный тормоз отпущен, роторы снова должны свободно вращаться.

5. Проверьте зазоры между рычагами привода и упорами на суппортах. На суппортах раннего типа зазор не должен превышать 1,0 мм (0,039 дюйма). На суппортах более позднего типа зазор не должен превышать 1,5 мм (0,059 дюйма). Если зазоры слишком велики, ослабьте регулировочные гайки троса с шагом 1/2 оборота до тех пор, пока зазор не станет правильным.
6. Затяните контргайки троса стояночного тормоза. Установите колеса и вручную затяните болты крепления колес. Опустите автомобиль на землю и затяните болты проушины с моментом 110 Нм (81 фут-фунт).

Назад, Далее, Содержание, Начало.

Суппорты электронного тормоза и тормоза трансмиссии – за и против

Преобразуете ли вы задние барабанные тормоза грузовика в дисковые? Если это так, вам может быть интересно, как вы настроите аварийный тормоз после преобразования.

Изображение предоставлено: BustedKnuckleVideo

У вас есть несколько вариантов, но сегодня мы поговорим о двух наиболее распространенных решениях этой проблемы:

  1. Добавление «суппортов электронного тормоза» (также известных как суппорты стояночного тормоза или суппорты Eldorado) к вашей установке дискового тормоза, или
  2. Добавление тормоза трансмиссии

Мы поговорим о плюсах и минусах этих двух вариантов, что люди рассказать об обоих вариантах и, надеюсь, дать вам некоторую полезную информацию, которую вы можете использовать, чтобы сделать свой выбор.

ПРИМЕЧАНИЕ. Мы здесь немного предвзято, потому что мы продаем суппорты со встроенным электронным тормозом, но мы все равно попытаемся поделиться полезной информацией об обоих вариантах. Поскольку наши суппорты и поршни электронного тормоза основаны на Эльдорадо 1976–78 годов, в этом посте основное внимание будет уделено именно этому. Хотя есть некоторые совпадения по размерам с некоторыми из произведенных суппортов ’79 Eldorado, другие суппорты ’79 и те, что предлагались в последующие годы, имели другой размер.

Во-первых, что такое суппорт электронного тормоза?

Возможно, вы слышали о суппортах электронного или стояночного тормоза под названием «Суппорты электронного тормоза Эльдорадо».Это название прижилось, потому что суппорт этого типа известен тем, что его используют на Cadillac Eldorado 1976-78 годов. Eldorado в то время предлагался с четырехколесными дисковыми тормозами, включая задние суппорты с рычагом, который приводил в действие поршни в суппорте. Рычаг можно было устанавливать и отпускать с помощью стандартного троса стояночного тормоза.

Из-за размера и прочности тормозной системы Eldorado эти же суппорты идеально подходят для использования в одном из наших комплектов для переоборудования дисковых тормозов.А поскольку они предназначены для приведения в действие с помощью тормозного троса, это простой способ сохранить существующий механизм стояночного тормоза вашего автомобиля, а также модернизировать задние тормоза.

ПРИМЕЧАНИЕ: В Lugnut4x4 мы предлагаем вариант этих суппортов Eldorado, но с некоторыми улучшениями. Вы можете узнать больше о нашей улучшенной версии этих суппортов здесь.

Что такое тормоз трансмиссии?

Тормоз трансмиссии (также известный как тормоз трансмиссии) предназначен для остановки трансмиссии путем остановки вращения приводного вала.На большинстве полноприводных автомобилей тормоз трансмиссии установлен на заднем выходе раздаточной коробки, но также доступны варианты тормозов трансмиссии с шестерней. В большинстве тормозов трансмиссии используется один ротор и суппорт, которые механически приводятся в действие с помощью тормозного троса.

Плюсы и минусы суппортов электронного тормоза

У суппортов

E-Brake есть три действительно хороших плюса:

  • Низкая стоимость : Суппорты электронного тормоза сопоставимы по цене с комплектом суппортов, заменяемых на регулярной основе.Комплект новых, качественных суппортов и колодок JB6 обойдется вам примерно в 150 долларов. Комплект наших суппортов электронного тормоза (включая колодки и оборудование) стоит 299 долларов. Хотя это определенно дороже, чем хороший комплект суппортов, он дешевле, чем большинство тормозных комплектов трансмиссии.
  • Easy Install : Комплект суппортов электронного тормоза не сложнее установить, чем стандартные суппорты – все, что вам нужно сделать, это подсоединить трос стояночного тормоза к рычагу и проверить правильность работы. Нет необходимости перенаправлять или заменять существующий тормозной трос.
  • Хорошая производительность : Хотя многие люди говорят, что суппорты электронного тормоза слишком слабы для использования на тяжелых транспортных средствах, мы обнаружили, что многие из проблем, с которыми сталкивались люди, были вызваны слабым рычажным приводом… рычагом на большинство суппортов ebrake на рынке слишком легко гнутся. Мы решили эту проблему с помощью наших суппортов, и они работают достаточно хорошо.

И всего пара минусов:

  • Требуются периодические регулировки : Как и в случае любого стояночного тормоза с тросовым приводом, вам необходимо периодически регулировать натяжение тормозного троса.
  • Легче забыть, что у вас включен тормоз. : При использовании электронного тормоза не забудьте выключить его перед поездкой. В противном случае вы изнашиваете колодки и натягиваете трос стояночного тормоза. Если у вас есть тормоз трансмиссии, вы, вероятно, не забудете, что он включен только из-за того, как он работает.

Для большинства автомобилей тормозной суппорт с электронным управлением является хорошим вариантом. Хотя его удерживающая способность уступает тормозной силе трансмиссии, его достаточно для повседневного использования практически на всех транспортных средствах.

Плюсы и минусы тормозов трансмиссии

Изображение предоставлено: Pirate4x4

Тормоза трансмиссии – при использовании в качестве экстренного торможения – имеют пару очень больших плюсов:

  • Превосходная удерживающая способность тормозов : Поскольку тормоз трансмиссии имеет такой же коэффициент применения, как и зубчатая передача, они обладают действительно хорошей удерживающей способностью. Независимо от вашего передаточного числа, тормоз трансмиссии имеет тот же множитель, и это обычно довольно надежно.
  • Вне грязи : Тормоза трансмиссии установлены внутри и расположены выше и дальше от поверхности дороги.Это означает, что они с меньшей вероятностью испачкаются или намокнут.

И несколько минусов:

  • Стоимость : Недорогая установка тормозов трансмиссии обычно стоит несколько сотен долларов и обычно намного дороже, чем комплект суппортов электронного тормоза.
  • Дорожный просвет (шестеренчатый тормоз) : Если на шестерне установлен тормоз трансмиссии, он уменьшает дорожный просвет.
  • Зависимость от приводного вала (тормоз t-case) : Если тормоз трансмиссии установлен на раздаточной коробке (этот вариант популярен среди любителей бездорожья), для работы требуется исправный приводной вал.Если у вашего автомобиля сломается карданный вал, аварийный тормоз трансмиссии больше не будет работать.
  • Требуются периодические регулировки: Все тормоза с тросовым приводом требуют периодической регулировки.

Тормоз трансмиссии, безусловно, заслуживает рассмотрения, но мы обнаружили, что хороший комплект суппортов электронного тормоза работает так же хорошо, как тормоз трансмиссии, если они правильно отрегулированы (и если исполнительный рычаг хорошего качества ).

Но разве суппорты электронного тормоза не слишком слабые для моей большой установки?

Немало людей сказали, что суппорты электронного тормоза в стиле Эльдорадо просто не справятся с внедорожником с большими шинами.Мы утверждаем, что во многих тормозных суппортах в стиле Эльдорадо используется штампованный стальной приводной рычаг, который благодаря своей конструкции может сгибаться. Наши суппорты электронного тормоза более надежны. Рычаги Lugnut4x4 изготавливаются из плоской стальной пластины, а затем формуются под нужным углом, тогда как остальные – из тонкой стали, штампованной в соответствии с необходимой конструкцией.

Мы также утверждаем, что, если у кого-то возникла проблема с удерживающей способностью суппорта электронного тормоза, возможно, он использовал дешевую версию этих суппортов (есть много пугающе недорогих суппортов Eldorado, плавающих вокруг) это просто не так хорошо работает.

В принципе, концепция электронного тормозного суппорта хороша. Но не все суппорты электронного тормоза одинакового качества … и если вы выберете комплект суппортов электронного тормоза низкого качества, вы, вероятно, не будете довольны их работой.

Подведение итогов

Если вы выбираете между тормозом трансмиссии и суппортом электронного тормоза, перечисленные выше плюсы и минусы должны помочь вам принять решение. Что бы вы ни решили, убедитесь, что трос стояночного тормоза отрегулирован, и используйте противооткатные упоры для колес, если / когда вы используете стояночный тормоз для удержания автомобиля с прикрепленным прицепом.

IRJET-Запрошенная вами страница не найдена на нашем сайте

IRJET приглашает статьи из различных инженерных и технологических и научных дисциплин для Тома 8, выпуск 12 (декабрь 2021 г.)

Отправить сейчас


IRJET Vol-8, выпуск 12, Декабрь 2021 г. Публикация в процессе …

Обзор статей


IRJET получил «Импакт-фактор научного журнала: 7,529» за 2020 год.

Проверить здесь


IRJET получил сертификат регистрации ISO 9001: 2008 для своего Система контроля качества.


IRJET приглашает специалистов по различным инженерным и технологическим дисциплинам, научным дисциплинам для Тома 8, выпуска 12 (декабрь 2021 г.)

Отправить сейчас


IRJET Vol-8, выпуск 12, декабрь 2021 г. Публикация в процессе …

Просмотр Документы


IRJET получил «Импакт-фактор научного журнала: 7,529» за 2020 год.

Проверить здесь


IRJET получил сертификат регистрации ISO 9001: 2008 для своей системы менеджмента качества.


IRJET приглашает специалистов по различным инженерным и технологическим дисциплинам, научным дисциплинам для Тома 8, выпуска 12 (декабрь 2021 г.)

Отправить сейчас


IRJET Vol-8, выпуск 12, декабрь 2021 г. Публикация в процессе …

Просмотр Документы


IRJET получил «Импакт-фактор научного журнала: 7,529» за 2020 год.

Проверить здесь


IRJET получил сертификат регистрации ISO 9001: 2008 для своей системы менеджмента качества.


IRJET приглашает специалистов по различным инженерным и технологическим дисциплинам, научным дисциплинам для Тома 8, выпуска 12 (декабрь 2021 г.)

Отправить сейчас


IRJET Vol-8, выпуск 12, декабрь 2021 г. Публикация в процессе …

Просмотр Документы


IRJET получил «Импакт-фактор научного журнала: 7,529» за 2020 год.

Проверить здесь


IRJET получил сертификат регистрации ISO 9001: 2008 для своей системы менеджмента качества.


IRJET приглашает специалистов по различным инженерным и технологическим дисциплинам, научным дисциплинам для Тома 8, выпуска 12 (декабрь 2021 г.)

Отправить сейчас


IRJET Vol-8, выпуск 12, декабрь 2021 г. Публикация в процессе …

Просмотр Документы


IRJET получил «Импакт-фактор научного журнала: 7,529» за 2020 год.

Проверить здесь


IRJET получил сертификат регистрации ISO 9001: 2008 для своей системы менеджмента качества.


IRJET приглашает специалистов по различным инженерным и технологическим дисциплинам, научным дисциплинам для Тома 8, выпуска 12 (декабрь 2021 г.)

Отправить сейчас


IRJET Vol-8, выпуск 12, декабрь 2021 г. Публикация в процессе …

Просмотр Документы


IRJET получил «Импакт-фактор научного журнала: 7,529» за 2020 год.

Проверить здесь


IRJET получил сертификат регистрации ISO 9001: 2008 для своей системы менеджмента качества.


IRJET приглашает специалистов по различным инженерным и технологическим дисциплинам, научным дисциплинам для Тома 8, выпуска 12 (декабрь 2021 г.)

Отправить сейчас


IRJET Vol-8, выпуск 12, декабрь 2021 г. Публикация в процессе …

Просмотр Документы


IRJET получил «Импакт-фактор научного журнала: 7,529» за 2020 год.

Проверить здесь


IRJET получил сертификат регистрации ISO 9001: 2008 для своей системы менеджмента качества.


IRJET приглашает специалистов по различным инженерным и технологическим дисциплинам, научным дисциплинам для Тома 8, выпуска 12 (декабрь 2021 г.)

Отправить сейчас


IRJET Vol-8, выпуск 12, декабрь 2021 г. Публикация в процессе …

Просмотр Документы


IRJET получил «Импакт-фактор научного журнала: 7,529» за 2020 год.

Проверить здесь


IRJET получил сертификат регистрации ISO 9001: 2008 для своей системы менеджмента качества.


Барабанные и дисковые тормоза: различия, плюсы, минусы

Автомобильные тормоза делятся на две категории: барабанные тормоза и дисковые тормоза .

Вы когда-нибудь задумывались, , чем они отличаются от ?

Или, какая тормозная система лучше ?

В этой статье мы начнем со сравнения барабанной тормозной системы и дисковой тормозной системы, а затем рассмотрим их плюсы и минусы. Позже мы ответим на пять часто задаваемых вопросов о барабанных тормозах и дисковых тормозах , чтобы дать вам четкое представление о каждой тормозной системе.

В этой статье содержатся:

Давайте перейдем к делу.

Барабан против дисковых тормозов: 3 основных отличия

Хотя и барабанная, и дисковая тормозные системы замедляют движущийся автомобиль, создавая трение, между ними есть некоторые ключевые различия, например:

A. Метод торможения

И барабанные, и дисковые тормоза используют гидравлические механизмы для создания тормозного усилия.

По сути, когда вы нажимаете на педаль тормоза вашего автомобиля, поршень внутри главного цилиндра сжимает тормозную жидкость и передает ее в точки рядом с вашими колесами через тормозные магистрали .

В барабанной тормозной системе эта тормозная жидкость под давлением выталкивает поршни внутри колесного цилиндра наружу. Эти поршни, в свою очередь, прижимают комплект тормозных колодок барабанного тормоза к тормозному барабану, создавая трение, замедляя движение вашего автомобиля.

С другой стороны, в дисковой тормозной системе тормозная жидкость под давлением подается в тормозной суппорт. Затем этот тормозной суппорт прижимает набор колодок дискового тормоза (также известных как фрикционные колодки) к тормозному ротору (a.к.а. ротор колеса или тормозной диск), создавая тормозное трение.

B. Мощность торможения

Ваши вращающиеся дисковые тормоза постоянно подвергаются воздействию атмосферы, поэтому они могут быстро рассеивать тепло, выделяемое во время торможения.

Но поскольку барабанные тормоза закрыты (не подвергаются воздействию воздуха), отвод тепла будет намного медленнее. Это может вызвать замирание тормоза , что представляет собой потерю тормозной мощности из-за перегрева из-за неэффективного отвода тепла.

Воздействие наружного воздуха на дисковые тормоза также означает, что они лучше работают во влажных условиях.

Как?

Поскольку дисковый тормоз открыт для атмосферы, он может быстро сбрасывать влагу, накопившуюся во время движения. Кроме того, трение тормозных или фрикционных колодок о колеса также может смыть воду, точно так же, как ваша щетка стеклоочистителя вытирает воду с лобового стекла.

В барабанных тормозах, однако, влага может попасть внутрь барабана, и для высыхания потребуется больше времени.Это может повлиять на силу трения, которую может создавать пара тормозных колодок и тормозных барабанов, что снижает мощность торможения.

C. Потребности в обслуживании тормозов

Тормоза дисковые самоочищающиеся.

Помните, ваша тормозная колодка вытирает ротор при включении. Обычно это удаляет любой мусор, который может прилипать к колесу или тормозному ротору.

С другой стороны, поскольку барабанные тормоза обычно закрыты, они склонны накапливать тормозную пыль , создаваемую колодками барабанных тормозов.Если количество накопленной пыли станет чрезмерным, эффективность ваших тормозов может снизиться.

В результате ваши барабанные тормоза нужно будет чистить и обслуживать чаще, чем дисковые тормоза, чтобы обеспечить оптимальные характеристики тормозов. Кроме того, поскольку ваши барабанные тормоза включают на больше компонентов , обычно труднее обслуживать .

Теперь, когда вы знаете основные различия между барабанными и дисковыми тормозами, давайте перейдем к плюсам и минусам каждого из этих тормозов.

Каковы плюсы и минусы использования барабанной тормозной системы?

Давайте сначала рассмотрим преимущества использования барабанных тормозов для вашего автомобиля.

Обычно барабанные тормоза:

  • Требуется меньшее гидравлическое давление за счет встроенного эффекта самообеспечения
  • Отчасти легко ремонтировать
  • Доступны в изготовлении и установке

К сожалению, барабанные тормоза также имеют несколько существенных недостатков.

Они:

  • Может легко перегреваться и вызывать деформацию барабана, что, в свою очередь, приводит к вибрации при торможении
  • Включает в несколько частей , что увеличивает вероятность отказа
  • Из-за их сложности требуется больше времени на обслуживание

Далее, давайте Взгляните на плюсы и минусы использования дисковых тормозов в вашем автомобиле.

Каковы плюсы и минусы использования дисковой тормозной системы?

Дисковые тормоза фантастическое дополнение к вашему автомобилю, потому что они:

  • Предлагают отличную тормозную способность
  • Менее подвержены коррозии и деградации
  • Испытывают меньшее выгорание тормозов, что приводит к более стабильной тормозной силе диска

Однако эти тормоза имеют свой собственный набор ограничений .

Дисковые тормоза:

  • Дороже производить и устанавливать
  • Сложно ремонтировать
  • Требуется отдельный механизм стояночного тормоза (также известный как ручной или аварийный тормоз)

Все еще не знаете о барабанных и дисковых тормозах?

Не волнуйтесь.

Мы обсудим ответы на наиболее часто задаваемые вопросы о барабанных и дисковых тормозах.

5 Часто задаваемых вопросов о барабанных и дисковых тормозах

Вот ответы на пять вопросов, которые владельцы автомобилей часто задают о барабанных и дисковых тормозах:

1.Каковы важнейшие компоненты барабанных тормозов?

Барабанная тормозная система состоит из следующих пяти ключевых компонентов :

  • Тормозной барабан: большой металлический барабан, который вращается вместе с вашим колесом и образует фрикционную пару с тормозными колодками барабанного типа.
  • Тормозная колодка : изогнутый металлический блок, покрытый фрикционным материалом (также известный как тормозная накладка), который трется о тормозной барабан, создавая тормозное трение.
  • Колесный цилиндр : цилиндрический компонент тормоза с поршнями внутри, который толкает барабанные тормозные колодки наружу, когда в него нагнетается тормозная жидкость под давлением.
  • Возвратная или втягивающая пружина: стальная пружина, которая отводит тормозные колодки барабанного тормоза от тормозного барабана, как только вы ослабляете давление на педаль тормоза .
  • Саморегулирующийся: небольшой тормозной рычаг, который поддерживает зазор между тормозной колодкой и барабаном, чтобы они оставались достаточно близко, когда тормоза не задействованы, но не касаются друг друга.

2. Каковы важнейшие компоненты дисковых тормозов?

Дисковые тормоза состоят из трех основных компонентов , а именно:

  • Тормозной ротор : Вращающийся диск из железа, стали, керамики или из углеродистой керамики , соединенный с осью вашего автомобиля, который вращается вместе с колесом.
  • Тормозная колодка : металлическая деталь, покрытая фрикционным материалом или тормозной накладкой, которая создает тормозное трение вместе с тормозным диском или ротором.
  • Тормозной суппорт : металлический корпус, в котором размещаются колодки дискового тормоза и прижимается их к колесу или тормозному ротору при нажатии педали тормоза.

3. Как узнать, какая тормозная система используется в моем автомобиле?

Большинство современных автомобилей имеют дисковые тормоза на передние колеса.

Что касается набора задних колес, вы найдете либо барабанные, либо дисковые тормоза. Во многих автомобилях барабанные тормоза чаще используются для задней оси, поскольку они менее дорогие.

Зачем использовать дисковые тормоза для передних колес?

Обычно при торможении вес автомобиля смещается вперед. Это означает, что вам понадобится больше тормозного усилия передних колес. А поскольку дисковая тормозная система обеспечивает большую тормозную способность, рекомендуется устанавливать дисковые тормоза спереди.

Если вы хотите проверить, к какой категории относятся передние или задние тормоза вашего автомобиля , вы можете попробовать взглянуть на колеса:

  • Что касается барабанных тормозов, вы встретите большой цилиндрический барабан, который почти касается внутренней части колеса вашего автомобиля.
  • А для дисковых тормозов вы увидите плоский ротор с более широким компонентом (тормозным суппортом) спереди или сзади ротора.

4. Каковы наиболее распространенные симптомы неисправности тормозов?

Используется ли в вашем автомобиле барабанный тормоз в сборе или дисковый тормоз в сборе, очень важно следить за его состоянием, чтобы оставаться в безопасности на дороге.

Если вы заметили какой-либо из этих симптомов, это может быть признаком неисправности барабанных или дисковых тормозов:

  • Включается сигнальная лампа тормоза
  • На ощупь педаль тормоза пористая или опускается на пол
  • Тормозная жидкость течет из тормозного барабана или суппорта
  • Вы чувствуете непостоянное тормозное усилие во время движения
  • Вы слышите скрежет грохот или визг при нажатии на тормоз
  • Стоп-сигналы на вашем автомобиле не выключаются

5.Что делать при выходе из строя барабанного или дискового тормоза?

Если вы заметили какие-либо проблемы с тормозной системой вашего автомобиля, отнесите его в ремонтную мастерскую или попросите мобильного механика приехать к вам как можно скорее.

Мы рекомендуем попросить профессионального специалиста по ремонту автомобилей подойти к вашей подъездной дорожке, так как движение с неисправными тормозами может представлять угрозу безопасности.

Однако, нанимая механика, убедитесь, что они:

  • Имеют ли сертификаты ASE
  • Предлагаем гарантийное обслуживание
  • Используйте только качественные запасные части

Но где найти такого механика?

Просто воспользуйтесь RepairSmith – удобным и доступным мобильным решением для ремонта автомобилей.

С ремонтом Смит :

  • Вы можете заказать весь ремонт через Интернет.
  • Вам гарантирована предварительная оплата и конкурентоспособные цены.
  • Наши сертифицированные специалисты ASE приезжают к вам на подъездную дорожку, чтобы отремонтировать или обслужить ваш автомобиль.
  • Только самое современное оборудование и высокое качество. запасные части используются для ремонта или обслуживания вашего автомобиля
  • Вы получаете 12 000 миль | 12-месячная сервисная гарантия на весь ремонт автомобилей

Заключение

Дисковые тормоза более эффективны, чем барабанные, и более долговечны, что делает их предпочтительным выбором для новых автомобилей.

Однако это не означает, что барабанные тормоза скоро исчезнут. Их более низкая стоимость и возможность ремонта делают задний барабанный тормоз жизнеспособным вариантом для большинства владельцев автомобилей.

Однако, независимо от типа тормозов, которые вы можете использовать, вам необходимо держать их под контролем.

К счастью, для этого вы можете обратиться к RepairSmith .

Добавить комментарий

Ваш адрес email не будет опубликован.
