Вот как работает Антиблокировочная система, противобуксовочная система и электронная система контроля устойчивости

Как работает ABS, ESC и DTC.



Новые автомобили загадочны и по технологиям запутывают даже многих экспертов. Современные транспортные средства оснащены компьютерами, датчиками и другими устройствами, которые превращают машины в магические технические средства. Многие из нас не раз слышали, что современные автомобили оснащаются антиблокировочной системой (ABS), противобуксовочной системой /системой контроля тяги/ (DTC) и электронной системой контроля устойчивости (ESC). Но одно дело слышать, а другое дело знать, что это за системы безопасности автомобиля и как они работают. Предлагаем вам узнать, как работают автомобильные системы автоматизированного контроля. Мы попытаемся объяснить, как работают системы ABS, ESC и DTC.



До появления электронных систем торможения автомобиля, в старых транспортных средствах водителям необходимо было обладать достаточным профессионализмом, для того чтобы грамотно затормозить тяжелую машину на снегу или на скользкой дороге.



Для этого водителю необходимо было правильно работать с педалью тормоза, а также грамотно работать с педалью газа. Если водитель старого автомобиля не имел достаточно опыта вождения, то, как правило, чаще всего экстренное торможение приводило к ДТП. То же самое касается и "теста лося" при котором необходим был огромный опыт вождения, чтобы уйти от удара. Для этого водитель должен был постоянно нажимать и отпускать педаль тормоза, а также в нужный момент добавлять с помощью педали газа обороты двигателя. Это очень нелегко и для того чтобы научиться правильно тормозить без электронных тормозных систем, и уходить от препятствия на дороге, необходимы годы тренировок.



В наше время в машинах есть антиблокировочная система, которая помогает нам остановиться, противобуксовочная система /система контроля тяги, помогающая нам избежать потери сцепления колес с дорогой и электронная система контроля устойчивости, созданная для того чтобы предотвратить занос автомобиля. Эти системы изменили автомобильную промышленность. Дело в том, что подобные электронные системы сделали транспортные средства более безопасными, и более способными на дороге, даже в суровых климатических условиях на скользкой дороге. Давайте посмотрим, как все-таки работают электронные системы безопасности.



Антиблокировочные тормозные системы (ABS)



Основной смысл работы антиблокировочной тормозной системы (ABS) основан на различии между кинетическим трением и статическим трением. Например, представьте, что вы двигаете тяжелую коробку по полу в комнате. Но чтобы начать передвигать коробку вам необходимо сначала ее сдвинуть с места. Если коробка очень тяжелая, то вам понадобится приложить достаточно сил, чтобы заставить коробку двигаться. После того как вы сдвинули коробку с места, двигать ее станет легче. Это и есть различие между статическим трением (когда объекты не перемещаются относительно друг друга) и кинетическим трением (когда трение происходит при движении объектов). Вот формула силы трения:





 – сила трения,  – коэффициент трения,  – сила нормального давления, которое прижимает тело к опоре





Коэффициент трения в покое больше, чем коэффициент кинетического трения.



Когда вы нажимаете на педаль тормоза в автомобиле, то вы естественно хотите, чтобы ваше транспортное средство остановилось так, чтобы колеса замедлились с помощью статического трения (другое название трение качения). И конечно вы не хотите, чтобы ваши колеса замедлились с помощью кинетического трения (сила трения скольжения). Если ваша машина начинает останавливаться благодаря статическому трению, то после того как вы нажали педаль тормоза, увеличится сила трения, что уменьшает тормозной путь, особенно на дорогах с бетонным или асфальтовым покрытием.



Стандартная антиблокировочная тормозная система (ABS) создана для того, чтобы предотвратить переход статического трения в кинетическое трение (сила трения скольжения). Обычная система ABS включает в себя четыре датчика скорости (на каждое колесо), гидравлический насос, четыре гидравлических клапана (при условии, что система ABS установлена на все четыре колеса) и контролер (электронный блок управления). Электронный блок управления ABS контролирует скорость каждого колеса с помощью датчиков скорости, которые замеряют скорость вращения колес.



Электронный контролер видит, когда одно колесо начинает, замедляется в скорости вращения, которая не соответствует скорости замедления автомобиля. Чтобы предотвратить снижение скорости вращения одного колеса по отношению к другим колесам, система ABS приводит в действие гидравлический клапан в тормозной магистрали того колеса, вращение которого снизилось больше чем текущая скорость автомобиля.



Благодаря активации клапана уменьшается давление в тормозной системе колеса, что позволяет выровнять вращение колеса с другими. После того как скорость вращения одного колеса выровнялась с другими колесами, то система ABS дает сигнал для добавления давления в гидравлическую тормозную систему. Для этого система нажимает педаль тормоза на короткое время. Как только система ABS видит, что определенное колесо начало быстрее других колес замедляться цикл, описанный выше, повторяется. Скорость всего этого процесса составляет 15 раз в секунду. По сути, система имитирует прерывистое многократное нажимание педали тормоза. Примерно такой метод торможения использовали профессиональные автогонщики на старых автомобилях. Но какой бы у вас не был опыт вождения, как видите, электроника способна нажимать и отпускать педаль тормоза быстрее, чем можете сделать вы. Согласитесь, что вам не удастся нажимать и отпускать педаль тормоза со скоростью 15 раз в секунду.



Вот видео, которое показывает, как работает антиблокировочная система:





Еще один зарубежный ролик, которые более детально объясняет принцип работы ABS:

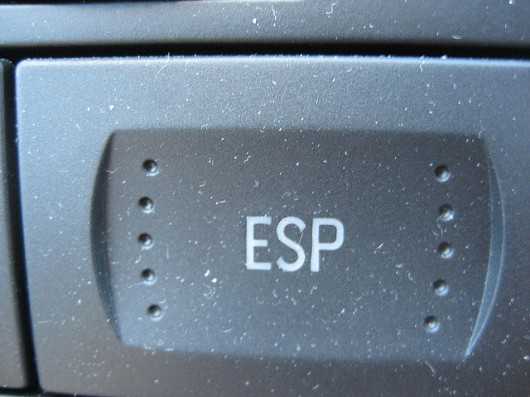

Электронный контроль устойчивости (ESC/ESP)



Электронный контроль устойчивости или динамическая система стабилизации автомобиля, это компьютерная система управления, которая управляет не только каждым в отдельности тормозом колеса, но и способна одновременно с торможением уменьшать мощность двигателя, что обеспечивает контроль над управлением автомобилем.



Впервые система контроля устойчивости автомобиля была применена компанией Мерседес в середине 90-х годов. В 2012 году США обязала всех автопроизводителей продающие автомашины в Америке оснащать динамической системой стабилизации все транспортные средства, поступающие на рынок США. Это позволило существенно снизить аварийность на дорогах Соединенных штатов. По данным IIHS (Институт страховой безопасности дорожного движения США) после введения применения в новых автомобилях электронной системы стабилизации автомобиля, возможно, удалось предотвратить 30 процентов аварий на дорогах во всем мире.



Технология ESC/ESP состоит из шести важных компонентов: датчиков скорости вращения колес, управляющего модуля, датчика определяющий угол движения автомобиля на дороге, датчика темпа отклонения от курса движения, акселерометра и гидравлического модулятора.



Обратите внимание, что гидравлический модулятор, который применяется в системе ESC, применяется точно такой же, как в системе ABS. Так что как видите, система ESC это усовершенствованная система ABS, в которую добавили датчик, следящий за отклонением курса движения машины, акселерометр и добавлен датчик контролирующий угол движения транспортного средства по дороге.



Чтобы понять, как работает система ESC/ESP, представим, что вы двигаетесь по шоссе на скорости 95 километров в час. Неожиданно на дорогу выбегает собака или любое другое животное. Вы, пытаясь уйти от удара, отклоняете руль в сторону. Что же происходит в этот момент в автомобиле, оборудованном системой курсовой устойчивости? Датчик темпа отклонения от курса движения определяет, по какой траектории двигается автомобиль.



Датчик, определяющий угол движения автомобиля передает системе данные о том, в каком положении находятся передние колеса. Акселерометр определяет, скользит ли Ваше транспортное средство, а датчики скорости точно также как в системе ABS определяют, и контролирую скорость вращения каждого колеса.



Если вы, чтобы уйти от удара, выкрутите рулевое колесо очень резко, то ваша машина не сразу начнет смещаться в сторону поворота руля, а короткое время будет по-прежнему двигаться прямо. Этот эффект происходит из-за первого закона Ньютона. Дело в том, что у передних колес, после того как вы слишком резко повернете руль, не будет хватать достаточно тяги, чтобы сохранить сцепление с дорогой, что в итоге приведет к скольжению передних колес и машина будет продолжать двигаться прямо.



В этом случае система курсовой устойчивости (ESC) придет на помощь. Управляющий электронный блок при такой ситуации получит несоответствие данных, получаемых с датчика замера угла движения автомобиля и фактическим движением машины (которое передается датчиком темпа отклонения от курса движения).



В результате такого несоответствия система посылает гидравлической системе команду увеличить силу торможения для заднего левого колеса или правого колеса (в зависимости от того, в какую сторону вы повернули рулевое колесо). Это позволяет избежать заноса из-за скольжения передних колес и выровнять машину. При необходимости система также может снизить мощность двигателя (снизить обороты) посылая сигнал на дроссель.



Если бы машина не оснащена системой динамической стабилизации, то тогда выкрутив резко руль в сторону, передние колеса начали бы скользить, а заднюю часть машины начало бы заносить в сторону. Так что система ESC/ESP контролирует устойчивость машины на дороге. Для того чтобы лучше понять, как работает динамическая система стабилизации автомобиля, посмотрите видео ниже:



Включите русские субтитры



Вот видео с передовом:





Еще один ролик, которые объясняет принцип работы системы ESP:





Система контроля тяги (Противобуксовочная система DTC)



Система контроля тяги работает похожим образом с ESC. Например, если транспортное средство будет неспособно получить достаточно тяги на скользкой зимней дороге, то система контроля тяги замедлить одно колесо, когда как другое будет вращаться с прежней скоростью.



Наверняка, вы не раз обращали внимание со стороны, как на ледяной дороге при торможении автомобиля одно колесо может полностью быть заблокировано, когда другие колеса вращаются. Смысл системы простой. Колесо с наименьшим количеством тяги получают больше крутящего момента, чем колеса, которые имеют достаточно тягового усилия. Тяговое усилие контролируется с помощью датчиков скорости системы ABS. Как только противобуксовочная система DTC с помощью датчика определяет, что колесо замедляется по отношению к другим колесам, то она уменьшает подачу мощности крутящего момента.



Это помогает колесу вернуть необходимую тягу. Если уменьшение мощности не помогает чтобы вернуть тягу, то система может активировать тормозную систему, чтобы уменьшить скорость вращения колеса. Кроме того, активизация тормозной системы необходима, для того чтобы уменьшить тяговое усилие, в случае если какое-нибудь колесо имеет больше тяги, чем это необходимо. Чтобы увидеть, как работает система тягового усилия, посмотрите видео ниже:







www.1gai.ru

📌 Контроль тяги - это... 🎓 Что такое Контроль тяги?


Контроль тяги

Антипробуксовочная система (АПС), Система контроля тяги (англ. Traction control system, TCS) — электрогидравлическая система автомобиля, предназначенная для предотвращения потери тяги посредством контроля за пробуксовкой ведущих колёс.

Данная система существенно упрощает управление автомобилем на влажной или сырой трассе. С помощью датчиков в реальном времени отслеживается скорость вращения колёс и если обнаруживается начало пробуксовки одного из них, то система вычисляет наилучший вариант восстановления сцепления с дорогой. Широко применяется в автогонках, в Формуле-1 первой её стала использовать команда Ferrari в 1990 году. Позднее стала широко применяться в обычных серийных машинах, а в 2008 году была запрещена в Формуле-1.

Принцип действия

При помощи датчиков угловых скоростей, установленных на ступицах колёс, электронный блок отслеживает скорость вращения колёс при разгоне автомобиля. В случае, если обнаруживается резкое возрастание скорости вращения ведущего колеса (происходит потеря сцепления и пробуксовка), электронный блок управления предпринимает меры для снижения тяги и/или притормаживания сорвавшегося в пробувсковку. Для снижения тяги могут (в зависимости от реализации системы) использоваться следующие методы:

  • Прекращение искрообразования в одном или нескольких из цилиндров.
  • Уменьшение подачи топлива в один или несколько цилиндров
  • Прикрытие дроссельной заслонки для систем с электронным управлением дроссельной заслонкой.

Одновременно для восстановления сцепления с дорогой, а так же увеличения крутящего момента на противоположном, относительно дифференциала колесе, производится кратковременное притормаживание колеса, потерявшего сцепление при помощи электро-гидравлических актуаторов.

Система частично использует те же механизмы, что и антиблокировочная система, и система помощи при экстренном торможении (Brake Assist), поэтому зачастую автомобили оборудованные антипробуксовочной системой, так же оборудованны и этими системами.

Применение

Как правило, на автомобилях оборудованных антипробуксовочной системой существует возможность временно её отключать, но при обычном вождении этого делать настоятельно не рекомендуется, так как система помогает сохранить сцепление с дорогой и, как следствие, управляемость при разгоне.

См. также

Wikimedia Foundation. 2010.

  • Контроль точек
  • Контроль четности

Смотреть что такое "Контроль тяги" в других словарях:


dic.academic.ru

что это такое, как работает и зачем нужно

Аббревиатура TCS расшифровывается как Traction control system и обозначает систему контроля тяги или антипробуксовочную систему. Данная система имеет более чем 100-летнюю историю, на протяжении которой она в упрощенном виде сначала использовалась не только на автомобилях, но и на паровозах и электровозах.

Глубокий интерес автопроизводителей к TCS-системе появился только во второй половине 60-х годов ХХ ст., что обусловлено приходом в автопром электронных технологий. Мнения по использованию Traction Control System не однозначны, но, несмотря на это, технология прижилась и уже около 20 лет активно используется всеми ведущими автоконцернами. Итак, что такое TCS в автомобиле, зачем нужна эта система и почему получила такое широкое применение?

Зачем нужна система TCS

Электрогидравлическая противобуксовочная система TCS входит в число систем активной безопасности автомобиля и отвечает за предотвращение пробуксовки ведущих колес на влажных и иных покрытиях со сниженной сцеплением. Её задача состоит в стабилизации, выравнивании курса и улучшении сцепления с дорожным полотном в автоматическом режиме на всех дорогах независимо от скорости.

Срыв колес в скольжение происходит не только на мокром и обмерзшем асфальте, но и при резком торможении, старте с места, динамичном разгоне, прохождении поворотов, езде по участкам дорог с разными сцепными характеристиками. В любом из этих случаев система контроля тяги соответственно отреагирует и предупредит возникновение аварийной ситуации.

Об эффективности Traction control system говорит тот факт, что после её апробации на скоростных болидах «Феррари» она была принята на вооружение командами Формулы-1 и сейчас очень широко используется в автоспорте.

Как работает система TCS

TCS не является принципиально новым и независимым введением, а лишь дополняет и расширяет возможности небезызвестной ABS – антиблокировочной системы, предотвращающей блокировку колес во время торможения. Противобуксовочная система успешно использует те же элементы, которые есть в распоряжении ABS: датчики на ступицах колес и блок управления системой. Главная её задача – не допустить потери сцепления ведущих колес с дорогой при поддержке гидравлики и электроники, контролирующих систему торможения и двигатель.

Процесс работы системы TCS выглядит следующим образом:

  • Блок управления постоянно анализирует скорость вращения и степень ускорения ведущих и ведомых колес и сравнивает их. Резкое ускорение одного из ведущих колес расценивается системным процессором как потеря сцепления. В ответ он воздействует на механизм торможения этого колеса и выполняет его принудительное притормаживание в автоматическом режиме, что водитель только констатирует.
  • Помимо этого TCS оказывает влияние и на двигатель. После поступления сигнала об изменении скорости вращения колес от датчиков в блок управления ABS, он посылает данные на ЭБУ, который отдает команды другим системам, вынуждающим двигатель уменьшать тяговое усилие. Мощность двигателя снижается за счет задержки зажигания, прекращения искрообразования или уменьшения подачи топлива в каком-то цилиндре, а кроме этого может прикрываться дроссельная заслонка.
  • Новейшие противобуксовочные системы способны также влиять на работу дифференциала трансмиссии.

Возможности систем TCS определяются сложностью их устройства, исходя из чего они вносят коррективы в работу лишь одной из систем автомобиля или нескольких. При многостороннем участии система антипробуксовки может использовать разные механизмы влияния на дорожную ситуацию, включая для этого наиболее подходящую в данных условиях систему.

Читайте также: Что такое ESP и как оно работает.

Мнения и факты о TCS

Хотя многие опытные водители отмечают, что антипробуксовочный механизм несколько снижает производительность авто, для малоопытного автолюбителя Traction control system – незаменимый помощник, особенно когда контроль над дорожной ситуацией, например во время плохой погоды, теряется.

При желании TCS отключается специальной кнопкой, но перед этим стоит еще раз вспомнить список тех преимуществ, которые при отключении становятся недоступными:

  • упрощение старта и хорошая общая управляемость;
  • высокая безопасность при прохождении поворотов;
  • предотвращение заносов;
  • снижение рисков при движении по льду снегу и мокрому асфальту;
  • замедление износа резины.

Использование антипробуксовочной системы несет и некоторую экономическую выгоду, поскольку на 3-5% снижает расход топлива и увеличивает ресурс двигателя.

Читайте также: Система ASR в автомобиле — устройство и принцип работы.

Похожие статьи

avtonov.com

Система контроля тяги

Оборудование ABS может также быть использованы для реализации тяги на ускорение транспортного средства. Если, при ускорении, шина теряет сцепление с землей, контроллером ABS может обнаружить ситуацию и применять тормоза, чтобы уменьшить ускорение так, что тяга восстанавливается. Производители часто предлагают это как отдельно цене вариант, хотя инфраструктура в основном совместно с ABS. Более сложные версии этого можно также управления дроссельной заслонкой уровнях и тормоза одновременно, что приводит к тому, что Continental Teves терминов Электронный контроль стабильности или то, что Bosch терминов " Electronic Stability Program "(ESP).

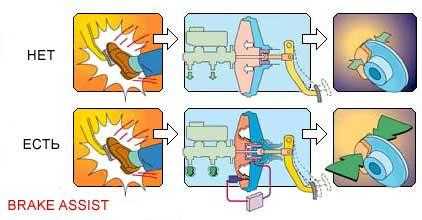

Рисунок 1.9 - Brake Assist

Рисунок 1.10 - Dynamic Brake Control

Еще одна электронная система — DBC, Dynamic Brake Control разработана инженерами BMW. Она похожа на системы Brake Assist, которые применяются, например, на автомобилях Mercedes-Benz и Toyota. Система DBC ускоряет и усиливает процесс нарастания давления в приводе тормозов в случае экстренного торможения и обеспечивает - даже при недостаточной силе нажатия педали - минимальный тормозной путь. На основе данных о скорости нарастания давления и усилии, прикладываемом к педали, компьютер определяет возникновение опасной ситуации и немедленно устанавливает максимальное давление в тормозной системе, тем самым значительно сокращая тормозной путь вашего автомобиля. Управляющий блок дополнительно учитывает скорость автомобиля и уровень износа тормозов. Система DBC использует принцип гидравлического усиления, а не вакуумный принцип. Подобная гидравлическая система обеспечивает лучшее и значительно более точное дозирование тормозного усилия в случае экстренного торможения. Кроме того. компьютер DBC связан с системами АBS и DSC (Dynamic Stability Control).

Рисунок 1.11 - Cornering Brake Control- система контроля торможения в поворотах.

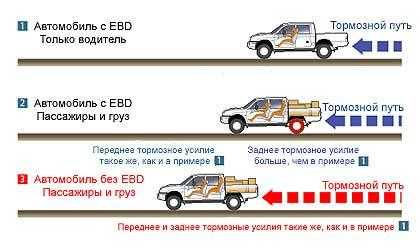

Рисунок 1.12 - Система EBD (Electronic Brake force Distribution)

Система EBD предназначена для перераспределения тормозных усилий между передними и задними колесами, а также колесами правой и левой стороны автомобиля, в зависимости от условий движения. EBD действует в составе традиционной 4-канальной ABS с электронным управлением. При торможении прямолинейно движущегося автомобиля происходит перераспределение нагрузки - передние колеса нагружаются, а задние, в свою очередь, разгружаются. Поэтому, если задние тормозные механизмы будут развивать такое же усилие, как передние, увеличится вероятность блокировки задних колес. При помощи колесных датчиков скорости блок управления ABS определяет этот момент и регулирует подводимое усилие. Следует отметить, что распределение усилий между осями при торможении существенно зависит от массы груза и его размещения. Вторая ситуация, когда вмешательство электроники становится полезным, возникает при торможении в повороте. При этом нагружаются внешние колеса и разгружаются внутренние, соответственно, возникает риск их блокировки. Основываясь на сигналах колесных датчиков и датчика замедления (или датчика ускорения) EBD определяет условия торможения колес и при помощи комбинации клапанов регулирует давление жидкости, подводимое к каждому из колесных механизмов.

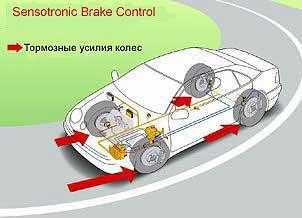

Рисунок 1.13 - Sensotronic Brake Control (SBC)

Разработанная инженерами Mercedes-Benz, на сегодняшний день это, пожалуй, самая передовая тормозная система, устанавливаемая серийно на современных автомобилях. Принципиальное отличие системы SBC – это электронная система взаимодействия между педалью тормоза и тормозными механизмами. При нажатии на педаль тормоза микрокомпьютер с помощью информации от различных систем и датчиков оценивает скорость переноса ноги с педали газа на педаль тормоза, силу нажатия на педаль, включенную передачу, особенности дорожного покрытия, траекторию движения, скорость, нагруженность автомобиля и другие параметры. В результате выдается оптимальное тормозное усилие, причем на каждое колесо — разное. В случае изменения параметров движения усилия мгновенно перераспределяются. Как и вышеописанные системы, SBC помогает водителю при интенсивном торможении и при прохождении поворотов. Система способна работать и в «пробочном» режиме, когда электроника сама останавливает автомобиль, как только водитель убрал ногу с педали газа, а функция «мягкой остановки» обеспечивает плавное торможение без «клевков». Есть и масса других преимуществ, связанных с внедрением системы SBC: время реакции тормозных колодок после нажатия педали тормоза значительно снизилось, благодаря тому, что при резко сброшенном газе, SBC распознает критическую ситуацию и заранее немного прижимает колодки к тормозному диску; в дождливую погоду, когда есть риск попадания влаги на тормозные механизмы, что ведет к снижению эффективности тормозов, SBC слегка подтормаживает колеса, подсушивая диски, поэтому эффективность тормозов сохраняется; отсутствие какой-либо вибрации на педали тормоза при работе АBS. Это не только повышение комфорта. На водительском симуляторе Mercedes-Benz провели специальное исследование и выяснили, что две трети водителей приходят в замешательство, когда при интенсивном торможении в дело вступает АBS и педаль тормоза начинает вибрировать. В лучшем случае они перестают наращивать усилие на педали, а в худшем — и вовсе снижают его. Тесты показали, что при торможении на снежной дороге одно только отсутствие вибраций при работе АBS позволило уменьшить тормозной путь более чем на два метра!

studfiles.net

Как работает противобуксовочная система tcs

Буксование ведущих колес – неприятное и, порой, довольно опасное явление, которое возникает, если сила тяги превышает силу сцепления колес с дорожным покрытием. Особенно часто это проявляется на мокрой и скользкой дороге, во время езды по грунтовкам и бездорожью, а также в случае слишком резкого нажатия на педаль газа. Чтобы снизить опасность для автомобиля и водителя, связанную с потерей управляемости при разгоне, с 90-х годов на автомобилях начинают массово использоваться противобуксовочные системы. Попробуем разобраться, какими они бывают, из каких элементов состоят и как работают.

Устройство и принцип работы TCS

Конструктивной основой противобуксовочной системы является антиблокировочная система тормозов (ABS). При этом на долю противобуксовочного блока приходятся две основных функции:

  1. Своевременная электронная блокировка дифференциала.
  2. Изменение крутящего момента двигателя в соответствии с фактическими условиями его работы и состояния дорожного покрытия.

Для выполнения этих функций в состав гидравлического блока АБС включен насос обратной подачи и вспомогательные электромеханические клапаны каждого ведущего колеса. Это позволяет подтормаживать ведущие колеса при движении на малых скоростях, увеличивая тем самым тягу на них, а также изменять величину поступающего от ДВС крутящего момента на высоких скоростях движения, предотвращая потерю управляемости при снижении сцепления с дорожным покрытием.

Величина сформированных в антипробуксовочной системе управляющих воздействий задается электроникой, работающей с программным обеспечением АБС. В состав комплекса датчиков, задающих первичную информацию для вычисления воздействий, входят датчики частоты вращения, с помощью которых определяются:

  • угловое ускорение ведущих колес;
  • угловая скорость свободно вращающихся колес;
  • радиус поворота в случае криволинейного движения;
  • коэффициент проскальзывания (отношение угловых скоростей на мостах).

Вычисленная на основе этих данных информация сопоставляется с уже известной системе фактической скоростью движения, в результате чего либо включается насос обратной подачи одновременно с переключением клапанов для управления тормозным давлением, либо вносятся корректировки в крутящий момент, что может производится с помощью:

  • изменения положения дроссельной заслонки;
  • временного отключения системы впрыска;
  • временного отключения зажигания в цилиндрах;
  • изменения угла опережения зажигания;
  • изменения режима работы АКПП.

Каждое срабатывание противобуксовочной системы сопровождается свечением индикатора на приборной панели. Большинство производителей также акцентируют внимание на возможности отключения системы, но не рекомендуют делать этого из соображений безопасности.

Возможные неисправности

Если периодическое свечение индикатора во время разгона или изменения режима движения указывает на нормальную работу антипробуксовочной системы, то его постоянное мигание говорит о возникновении поломок и неисправностей. В таком случае система автоматически отключается. Первое, что следует сделать в подобной ситуации – перейти на крайне осторожный стиль вождения и обратиться к квалифицированному специалисту, который проведет диагностику электроники и механизмов. К самым распространенным поломкам противобуксовочной системы относятся:

  1. Сбои в программном коде электронного блока.
  2. Механический износ насоса и/или клапанов.
  3. Разгерметизация трубопроводов и магистралей вследствие ударов, вибраций, разрушения уплотнителей.
  4. Поломки датчиков или потеря связи с ними.
  5. Нарушения в работе управляемых систем – механизмов торможения и регулировки крутящего момента.

Зачастую поломка не ограничивается антипробуксовочной системой, а отражается на АБС и другой связанной с ней электронике. Пути устранения поломок напрямую зависят от их источника – если дело в ПО, к бортовым сетям подключаются специальные программаторы, а если неисправны механические элементы, выполняется их ремонт или замена.

Противобуксовочная система – удобное и полезное средство обеспечения безопасности движения, способное положительно влиять на техническое состояние и эксплуатационные характеристики транспортного средства, снижающее утомляемость водителя. Все это становится возможным благодаря применению инновационных конструкторских решений, оригинальному и надежному устройству системы, ее высокой долговечности и ремонтопригодности.

Разнообразие названий

Инженеры и маркетологи различных автомобильных концернов дают собственные названия системам, которые у нас принято называть противобуксовочными или антипробуксовочными. Чаще всего это делается с целью привлечь клиента, заинтриговав его «новинкой», которая, по сути, мало чем отличается от уже известных конструкций, применяемых на автомобилях конкурентов. В настоящее время наибольшее распространение получили следующие аббревиатуры:

  • ASR – на автомобилях Mercedes, Volkswagen, Audi и др.;
  • ASC или DTC – на автомобилях BMW;
  • A-TRAC или TRC – Toyota;
  • DSA – Opel;
  • ETC – Range Rover;
  • ETS – Mercedes;
  • STC – Volvo;
  • TCS – Honda.

И это далеко не полный перечень возможных наименований. Обычно их образуют путем частичного совмещения словосочетаний Traction control system (система контроля тяги) и Anti-Slip Control (контроль над отсутствием буксования), иногда используют слова Dynamic (динамичный) или Electronic (электронный).

Назначение системы

Как уже отмечалось выше, важнейшая функция противобуксовочной системы – обеспечение безопасности водителя и автомобиля, сохранение управляемости при разгоне. Однако она способна влиять и на другие эксплуатационно-технические факторы. Так, отмечается существенная разгрузка активных элементов трансмиссии (в первую очередь – сцепления), снижение расхода топлива, уменьшение износа шин.

Другой аспект, который нельзя игнорировать – психологическое состояние водителя. Специалистами неоднократно отмечалось, что применение электронных систем безопасности и, в частности, антипробуксовочной системы, снижает утомляемость и раздражительность, позволяет сконцентрироваться на управлении транспортным средством.

voditelauto.ru

📌 Система контроля тяги - это... 🎓 Что такое Система контроля тяги?


Система контроля тяги

Wikimedia Foundation. 2010.

  • Система контроля версий
  • Система кровообращения

Смотреть что такое "Система контроля тяги" в других словарях:

  • система — 4.48 система (system): Комбинация взаимодействующих элементов, организованных для достижения одной или нескольких поставленных целей. Примечание 1 Система может рассматриваться как продукт или предоставляемые им услуги. Примечание 2 На практике… …   Словарь-справочник терминов нормативно-технической документации

  • Контроль тяги — Антипробуксовочная система (АПС), Система контроля тяги (англ. Traction control system, TCS) электрогидравлическая система автомобиля, предназначенная для предотвращения потери тяги посредством контроля за пробуксовкой ведущих колёс. Данная… …   Википедия

  • Антипробуксовочная система — (АПС), Система контроля тяги (англ. Traction control system, TCS; Dynamic Traction Control, DTC) электрогидравлическая система автомобиля, предназначенная для предотвращения потери тяги посредством контроля за пробуксовкой ведущих колёс. Данная… …   Википедия

  • Противобуксовочная система — (ПБС), (нем. Antriebsschlupfregelung, ASR), Антипробуксовочная система (АПС), Система контроля тяги (англ. Traction control system, TCS; Dynamic Traction Control, DTC) электрогидравлическая система автомобиля, предназначенная для… …   Википедия

  • Автоматическая бортовая система управления — АБСУ  автоматическая бортовая система управления (в авиации) предназначена для повышения эффективности использования самолёта, повышение эффективности работы экипажа и снижению его утомляемости, повышению безопасности полёта. Система… …   Википедия

  • TCS — Антипробуксовочная система (АПС), Система контроля тяги (англ. Traction control system, TCS) электрогидравлическая система автомобиля, предназначенная для предотвращения потери тяги посредством контроля за пробуксовкой ведущих колёс. Данная… …   Википедия

  • Traction control system — Антипробуксовочная система (АПС), Система контроля тяги (англ. Traction control system, TCS) электрогидравлическая система автомобиля, предназначенная для предотвращения потери тяги посредством контроля за пробуксовкой ведущих колёс. Данная… …   Википедия

  • Super GT — Категория Gran Turismo Страна или регион …   Википедия

  • Mercedes-Benz W126 — Mercedes Benz W126 …   Википедия

  • W126 — Mercedes Benz W126 Mercedes Benz W126 на викискладе …   Википедия


dic.academic.ru

Система контроля тяги Википедия

У этого термина существуют и другие значения, см. АПС. У этого термина существуют и другие значения, см. ПБС. У этого термина существуют и другие значения, см. TCS.

Противобуксовочная система (ПБС), (нем. Antriebsschlupfregelung, ASR), Антипробуксовочная система (АПС), Система контроля тяги (англ. Traction control system, TCS, TRC; Dynamic Traction Control, DTC) — электрогидравлическая система автомобиля, предназначенная для предотвращения потери сцепления колёс с дорогой посредством контроля за буксованием ведущих колёс.

Система берёт своё начало на железнодорожном транспорте, где буксование (боксование) — распространённое явление при трогании локомотива с тяжёлым составом с места. Механические противобуксовочные системы появились впервые ещё на мощных американских паровозах в 1900-х. Принцип действия этих систем был довольно прост: дифференциальный механизм сравнивал скорости вращения бегунковых и движущих колёсных пар (с учётом разности диаметров). Если движущие колёсные пары «убегали» (вращались с большей скоростью, что является признаком буксования), баланс дифференциала нарушался, его планетарное водило начинало вращаться, что вызывало срабатывание центробежного механизма, который открывал клапан продувки цилиндров, снижая давление пара. Позже дифференциальные системы обнаружения буксования, но уже в электромеханическом исполнении, были применены и на электровозах. Похожие системы пытались применять и на автомобилях в начале XX века, но тогда они были неактуальны по причине малой тяговооружённости машин тех лет и быстрому совершенствованию рисунков протектора автомобильных шин. Но с ростом мощности автомобильных двигателей и появлением автоматических коробок передач интерес к противопробуксовочным системам вновь обозначился, но их реальное развитие началось лишь с появлением микроэлектроники в конце 1960-х годов.

Данная система существенно упрощает управление автомобилем на влажной дороге или в иных условиях недостаточного сцепления. С помощью датчиков в реальном времени отслеживается скорость вращения колёс, и если обнаруживается начало пробуксовки одного из них, то система снижает крутящий момент, подаваемый на колёса от двигателя, либо уменьшает скорость их вращения подтормаживанием. Впервые была применена на автомобилях Buick в 1971 году под торговой маркой MaxTrac, на которых компьютер определял буксование ведущих колёс и снижал обороты двигателя, чтобы уменьшить подаваемый на колёса крутящий момент. В Европе впервые ПБС использована на Mercedes-Benz S-класса в 1987 году, сначала только на модификациях с восьмицилиндровыми двигателями. В современных автомобилях борьба с буксованием ведущих колёс — одна из функций системы динамической стабилизации.

Широко применяется в автогонках, в Формуле-1 первой её стала использовать команда Ferrari в 1990 году[источник не указан 639 дней]. В 2008 году была запрещена в Формуле-1.

Принцип действия[ | ]

При помощи датчиков угловой скорости, установленных на колёсах, электронный блок отслеживает скорость вращения колёс при разгоне автомобиля. В случае, если обнаруживается резкое возрастание скорости вращения одного из ведущих колёс (что означает потерю сцепления и начало буксования), электронный блок управления предпринимает меры для снижения тяги и (или) притормаживания этого колеса. Для снижения тяги могут (в зависимости от реализации системы) использоваться следующие методы:

  • прекращение искрообразования в одном или нескольких из
