Щелкает реле дворников ваз 2107: Щелкает реле дворников ваз 2107

Содержание

Не работают дворники ВАЗ 2107, диагностика и ремонт

Пункт 4.1 ПДД гласит: запрещается эксплуатация транспортного средства если «Не работают в установленном режиме стеклоочистители». Поэтому, когда не работают дворники ВАЗ 2107, это не только неприятно, но и опасно. Нужно найти причину неполадки и устранить её.

Устройство системы дворников

Чтобы выполнить ремонт максимально эффективно, необходимо знать, что включает в себя схема стеклоочистителя ваз 2107. Автолюбителю, который устраняет неисправность связанную с дворниками, стоит знать, что она включает в себя.

Схема стеклоочистителя ВАЗ 2107

Неисправности

Если дворники полностью не работают, то это может быть обусловлено следующими причинами:

Перегоревший предохранитель.
Неисправность переключателя, отвечающего за включение и выбор режима.

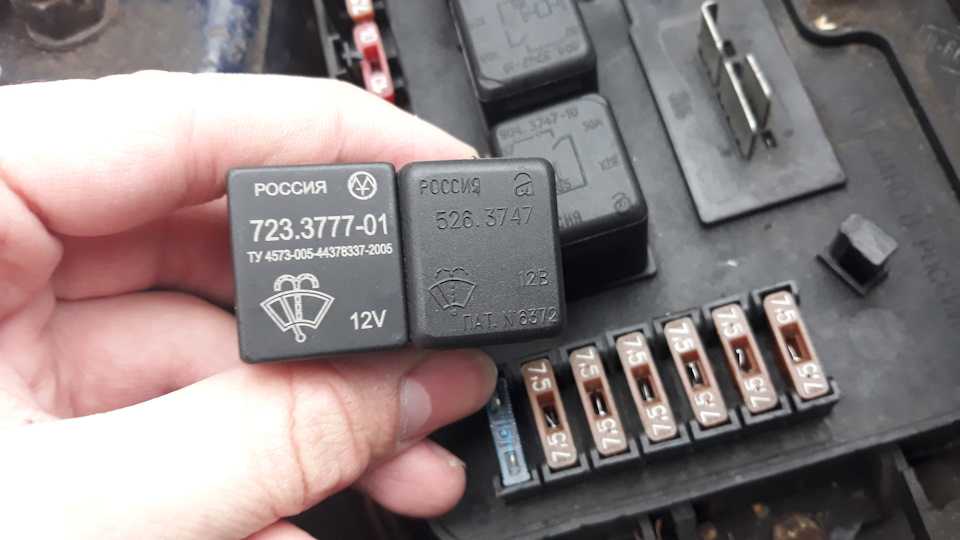

Неработающее реле.
Плохой контакт в электрической цепи.
Неисправный мотор стеклоочистителя ВАЗ 2107.

Возможен и такой вариант, когда дворники на ВАЗ 2107 плохо работают. Это может быть связано с:

повышенным трением осей в кронштейнах;
неисправностью электродвигателя.

Перечисленные поломки являются наиболее распространёнными. Их устранение не занимает много времени, если заранее знать, где искать проблему. Если определить неисправность сразу не удалось, почему не работают дворники на ваз 2107, то лучше проверять каждый элемент системы по очереди пока поломка не будет найдена.

Устранение часто встречающихся неполадок

В основном все случаи связанные с ремонтом стеклоочистителей несложны и ремонт может быть выполнен самостоятельно, пожалуй кроме замены трапеции, но это обусловлено только неудобством выполняемой работы.

Первое с чего нужно начать, это проверить исправность предохранителя в монтажном блоке F2. Если он исправен проверить наличие напряжения на нем с помощью контрольной лампочки или мультиметра. Отсутствие напряжения говорит о неисправности монтажного блока.
Проверить поступающее напряжение на трехпозиционный выключатель дворников можно, сняв декоративные накладки с рулевого управления или на колодке подключения реле. На черно-желтом проводе оно должно присутствовать постоянно, переводя переключатель в различные положения проверяем напряжения на сером и красном проводах. Отсутствие напряжения на любом из них говорит о неисправности выключателя. Присутствие напряжения говорит о неисправности реле или двигателя привода дворников.

Когда дворники перестают работать в прерывистом режиме, виновником может быть неисправное реле стеклоочистителя ваз 2107. Находится реле дворников на ваз 2107 возле ручки открытия багажника, под панелью. Первым делом, необходимо проверить наличие питания на колодке, для этого демонтируем реле и активируем прерывистый режим. Отсутствие оного говорит о неисправности трехпозиционный переключателя или обрыве в цепи. Если при подаче напряжения проблема остаётся, то стоит приобрести новое реле.
При остановке дворников посередине стекла проблему нужно искать в приводном редукторе. Подобная неисправность чаще всего возникает в холодное время года, когда автолюбитель пытается включить стеклоочистители, примёрзшие к стеклу. Ремонт заключается в установке нового редуктора.

Если двигатель дворников не работает при подаче питания, то нужно проверить щётки и обмотку на предмет выхода из строя или износа.

Снятие электродвигателя стеклоочистителя

Чтобы произвести ремонт моторчика стеклоочистителя, необходимо демонтировать его. Для выполнения этой операции потребуются рожковый или торцовый ключ на 10 и на 22. Все действия производятся в следующем алгоритме:

откручиваются крепёжные гайки дворников при помощи ключа на 10;
демонтируются стеклоочистители;
откручиваются крепления кронштейны дворников ключом на 22 и снимаются пластмассовые вставки;
из подкапотного пространства вынимаются резиновые уплотнители;
разъединяются клеммы питания;
из отверстий в кузове извлекаются провода;
разворачивается кожух на моторчике;
откручиваются крепёжные гайки при помощи ключа на 10;
редуктор извлекается вместе с кронштейнами;
откручиваются крепёжные гайки трапеции;
извлекается двигатель стеклоочистителей.

По завершению ремонта стеклоочистителя все процедуры производятся в обратном порядке.

Ремонт электродвигателя дворников

Как уже упоминалось выше, затрудненная работа очистителя может быть вызвана неисправностью двигателя. Связано это обычно с тем, что смазка во втулках со временем накапливает продукты трения и становится очень густой. Ротор двигателя начинает крутиться с трудом, что приводит к перегоранию обмотки или выгоранию ламелей коллектора.

Второе, касается, когда дворники полностью не работают при наличии напряжения, это износ щеток электродвигателя. В некоторых случаях, при небольшом ударе по двигателю, он начинал работать.

Ниже посмотрите видео по замене электродвигателя дворников:

В случаях при не работающем омывателе лобового стекла обычно неисправен моторчик. Для его проверки замерьте напряжение на «+» желто-черном проводе, при отсутствии проверьте предохранитель F2. Если напряжение есть, то куском провода соедините «-» черно-белый провод с корпусом автомобиля. Двигатель должен закрутится, в противном случае он неисправен.

В устранении описанных поломок нет ничего сложно. Необходимые операции сможет выполнить любой автолюбитель, который немного разбирается в конструкции.

Не работают дворники на ВАЗ 2107: причины, замена моторчика, ремонт

Поломка стеклоочистителей при ненастной погоде делает дальнейшее движение затруднительным. Если его продолжать, высока вероятность попасть в аварию. Большинство неисправностей можно устранить в пути, но для ликвидации некоторых лучше иметь более приемлемые условия.

1 Основные неисправности – способы устранения

Если не работают дворники ваз 2107, поиск неисправности начинают с простого: проверки предохранителя. При целом предохранителе возможны повреждения проводов или окисление наконечников. Зачищаем наконечники, устраняем повреждения. Неисправность может скрываться и в переключателе режимов, его меняем. Возможно, износились или зависли щетки электродвигателя. Заменяем их новыми или устраняем зависание, коллектор зачищаем мягкой канцелярской резинкой.

Первая мысль, которая должна возникать у автолюбителя при выходе из строя дворников – проверить предохранители

2 Электрическая часть – проведение диагностики

Неисправность дворников чаще кроется в электрической части. Перед ремонтом следует продиагностировать электрооборудование и обнаружить неисправность. Схема показывает электрическую часть стеклоочистителя ВАЗ 2107.

Если дворники не работают ни в одном режиме, проводим проверку предохранителя – второй слева 10 А. Он общий с омывателем стекла, если вода не разбрызгивается на стекло – перегорел или окислился. Проводим зачистку контактов или замену предохранителя. Не забываем включить зажигание и поставить выключатель в режим “включено”. Проверяем разъем питания электродвигателя. Проверить целостность цепи поможет вольтметр.

Если питание подается, но привод не работает, двигатель снимается и ремонтируется или проводится замена моторчика.

Если на разъеме нет питания, в исправности проводки и предохранителя убедились, проверьте реле с переключателем. Проверяем напряжение на входе в реле. Если питание есть, виновато реле, требуется замена. Не обязательно иметь вольтметр, можно воспользоваться контрольной лампочкой или посмотреть на амперметр: стрелка отклоняется, значит, питание есть. При его отсутствии причина кроется в переключателе. Снимаем пластмассовый кожух, открывается доступ к переключателю. Включаем его, измеряем напряжение на клеммах. Если оно отсутствует, требуется замена выключателя. Производится она так:

отсоединяем “плюс” аккумулятора;
снимаем с руля накладку сигнала;
отворачиваем гайку и снимаем руль;
отворачиваем фиксаторы и снимаем переключатель;
устанавливаем новый.

Проверяем напряжение на входе в реле. Если питание есть, виновато реле. При его отсутствии неисправность кроется в переключателе.

3 Поломка моторедуктора – последовательность действий при ремонте

Остановка дворников в произвольном месте вызывается поломкой редуктора. Устройство его такое, что заменить можно только шестерню. При поломке других деталей приходится менять его полностью. Причиной выхода из строя часто является примерзание щеток к стеклу зимой. Когда водитель поленился или забыл оторвать их, включил стеклоочиститель. Нагружается мотор, вал остается неподвижным, обмотки перегорают. Требуется снять и заменить электродвигатель.

Остановка дворников в произвольном месте вызывается поломкой редуктора

На классике ремонт выполняется в такой последовательности:

ключом или головкой откручиваем рычаги, снимаем;
откручиваем крепление трапеции, снимаем пластмассовые вставки;
отключаем питание двигателя;
вытягиваем провод, открываем защитный чехол мотора;
с помощью головки откручиваем крепление моторедуктора;
давим на выступы рычагов внутрь, потряхиваем, покручиваем привод, вынимаем кронштейн и тяги.

Разъединяем детали механизма, отворачивая гайки. Все становится доступным: можно менять шестерню или установить другой электромотор. Сборка проводится в обратной последовательности.

Если сняли моторчик, нелишне взглянуть на него, даже если он рабочий. Осматриваем коллектор: если он сильно загрязнен и резинка не помогает, проходимся мелкой наждачкой. Бывает, износ настолько велик, что приходится менять якорь или мотор полностью. При дефектах на шестерне ее тоже меняем. Изношенная резьба на валиках рычагов или щетках требует полной замены комплекта тяг. Зачищаем пластину концевого выключателя шкуркой. Смотрим на состояние уплотнителей для проводки: неэластичные или полопавшиеся заменяем, сняв внутреннюю распорную втулку.

4 Электродвигатель десятого семейства – установка на классику и замена

Привод с ВАЗ 2110 идеально подходит на классические ВАЗы, обладает лучшими характеристиками. О том, как снять мотор, было рассказано выше. Установка нового трудностей не представляет. Электрическую часть придется немного изменить. На “десятке” больше режимов и, чтобы оставить только два, вмешиваемся в мотор.

Отрываем лепесток, припаянный к корпусу (вместо него может быть провод), изолируем. Вынимаем проводку с разъемной клеммы, проводов всего 5. Один из желтых откусываем, он не понадобится. Зачищаем серый провод, который идет на конденсатор, прикручиваем к нему желтый, отрезав от папы, соединение изолируем. Снимаем старую колодку, вставляем 4 провода, начиная сверху по часовой стрелке (выступ на колодке находится справа). 1 – серый, 2 – синий, 3 – белый, 4 – черный.

Заднее стекло кузовов типа универсал и хэтчбек сильно загрязняется, поэтому на ВАЗ 2111 и 2112 установлен задний дворник. Если с электрооборудованием все в порядке, меняем электропривод. Снимаем обшивку багажной крышки: отвернув винты, отщелкиваем пистоны. Отворачиваем гайку, которой крепится поводок, снимаем его. Проталкиваем изнутри два пистона и вытаскиваем с помощью пассатижей. Накладку поддеваем отверткой, снимаем ее и защитный колпачок. Отворачиваем одну гайку ключом на 24, еще две – на 10. Отключаем разъем, снимаем моторедуктор.

Купить Реле стеклоочистителя Лада Нива / 2101-2107 с регулировкой паузы (память) в Европе, Украине, за 16,00 $

Реле стеклоочистителя Лада Нива / 2101-2107 с регулировкой паузы (память)

32px;”> Принцип работы и установка инструкция.

Пожалуйста, не используйте это учреждение на своем сайте без моего согласия!!

Лада Нива / 2101-2107 Реле стеклоочистителя с регулировкой паузы (память)

http://ladapower.com/index.php…

—————— ————————————————– ————–

32px;”> У этого реле есть два больших преимущества.

1) Автоматическое включение двигателя стеклоочистителя при попадании воды на ветровое стекло.

Когда двигатель стеклоочистителя выключен, и вы используете насос омывателя, чтобы добавить немного воды на ветровое стекло, вам не нужно включать двигатель стеклоочистителя вручную. Это реле включит двигатель стеклоочистителя, чтобы сделать 3 цикла или уборки.

Здесь вы можете увидеть на видео, как это работает.

32px;”> https://www.youtube.com/watch?v=Sp-9eKkz-IQ

————————— ————————————————– ——

2) Регулировка паузы дворников.

Лада Нива и Лада Классик имеют 3 положения скорости дворников.

1) Выключен

2) Прерывистый

3) Непрерывный

Очень часто при маленьком дождевом стартере – в положении №2 очень большая пауза между дворниками. И приходится делать лишние свайпы по включению/выключению быстрее руками.

Теперь вы можете настроить время между взмахами от 2 до 45 секунд.

Как настроить паузу? Это очень легко!

Шаг за шагом.

1) Включите положение “Прерывистый”

2) Дождитесь только 1 оборота дворников (справа и сзади налево)

3) Вернитесь в положение “Выключено”

И с этого момента начнется отсчет времени. Например, если вы ждете 20 секунд до шага №4 – у вас будет 20-секундная пауза между движениями дворников. И т.д. в любое удобное для вас время.

4) Включите положение “Прерывистый”

32px;”> Вот видите – можно настроить паузу, даже если вы ждете зеленый сигнал светофора на перекрестке.

Вот видео, которое вы можете посмотреть.

https://youtu.be/Sp-9eKkz-IQ?t=10m8s

—————————– ————————————————– —-

3) Установка.

Установка очень проста без электрического образования.

Дополнительные кабели не нужны.

Вам необходимо соединить разъемы стеклоочистителя между переключателем контрольных сигналов и жгутом проводов. (Изображение прилагается.)

Это два щелчка 6-контактных разъемов и все готово.

Теперь нужно подключить один свободный белый провод от реле к розовому проводу насоса омывающей жидкости. (Изображение прилагается.)

32px;”> Для этого в комплекте с реле у вас будет красный разъем. Для легкой работы. (Изображение прилагается.)
