Программа elmconfig для автомобилей ford: Программа ELMConfig для адаптера ELM327

Программа для диагностики автомобиля через ноутбук

Главная » Настройка и работа

Автор Новиков Владимир На чтение 6 мин Просмотров 8.6к. Обновлено

Содержание

  1. Scanmaster
  2. PCMScan
  3. Программа для диагностики форд (FORScan)
  4. Elmconfig
  5. Программа для диагностики OpenDiagPro
  6. Программа для диагностики Chery, Great Wall и прочих (Tiggo Diag)

Если вы купили диагностический адаптер Em327, софта из базового комплекта может оказаться недостаточно — требуются дополнительные функции и методы диагностики. В этой инструкции будут рассмотрены популярные программы для диагностики автомобиля через ноутбук или стационарный компьютер. Описанные способы подходят для всех версий Windows, начиная с «Семерки».

Купить лицензию Windows можно здесь

Scanmaster

Утилита поставляется в комплекте со сканером Elm327. Есть русификатор. Разработана компанией ELM Electronics. Предназначена для диагностики автомобиля по стандартам OBD-II и EOBD, поддерживает все необходимые протоколы связи: SAE J1850 (PWM & VPW), ISO15765, CAN, ISO9141 и ISO14230. Может соединяться с ноутбуком через разные интерфейсы, включая Bluetooth.

Функции этой программы для диагностики автомобилей:

  • Мониторинг рабочих характеристик двигателя в режиме реального времени. Опциональная проверка как полного перечня характеристик, так и по отдельности.
  • Формирование диаграмм зависимостей (например, соотношение давления в рампе к оборотам двигателя).
  • Отчеты по стоп-кадрам диагностических систем.
  • Обнаружение и исправление ошибок.
  • Отображение статусов Open Loop или Closed Loop топливной системы.

Полученные данные можно оформить в виде электронного отчета или вывести на печать.

PCMScan

Утилита разработана американской компанией Palmer Performance Engineering, Inc. Хотя это софт стороннего разработчика, он сочетается со сканером Elm 327, позволяя диагностировать автомобили американского, европейского и азиатского производства. Со сканером программа соединяется по протоколу Obd2 и считывает данные с электронного блока управления.

Купить лицензию Windows можно здесь

В базовой сборке программы нет русского языка, однако, можно поставить русификатор. PCMScan определяет данные со стоп-кадра, выводит коды ошибок, тестирует датчики по отдельности и выводит данные по состоянию машины. Учитывайте, что программа не поддерживает автомобили, выпущенные до 1996 года.

Интерфейс программы разделен на несколько вкладок, в которых доступны необходимые пользователю функции. Есть возможность построения графиков, в том числе в режиме реального времени. Предусмотрена поддержка плагинов, которые еще больше расширяют функционал утилиты, добавляя новые возможности. Согласно отзывам пользователей, это одна из наиболее простых и удобных программ для диагностики автомобилей.

Стоимость утилиты 95 долларов. Есть бесплатный демонстрационный период с ограниченным функционалом.

Читайте также: как проверить характеристики ноутбука

Программа для диагностики форд (FORScan)

Утилита поддерживает автомобили брендов, выпущенные Ford Motor Company или компаниями, в которых «Форд» имеет значительную долю: Ford, Lincoln, Aston Martin, Volvo, KIA и Mazda, а также Mercury (марка упразднена в 2011 году). С автомобилями других брендов эта утилита для диагностики автомобиля с помощью ноутбука не коннектится. Работает по протоколу OBD2 без CAN-шины, то есть вполне может использоваться со сканнером Елм.

Купить лицензию Windows можно здесь

Утилитой поддерживаются специфические особенности протоколов производителя, что делает ее для диагностики «Фордов» более эффективной, чем сканеры других разработчиков. FORScan может обнаруживать модули, которые попросту не видят другие сканеры, вплоть до подушек безопасности. Соответственно, и возможностей для выявления неполадок программа имеет больше. Поддерживается ряд тестов, которые не запускаются на других сервисных утилитах.

Если марка автомобиля не распознана, номер диагностируемой детали можно ввести вручную. Предусмотрена возможность диагностики и настройки системы бесключевого входа и запуска, а также сброс флага аварии.

Программа распространяется бесплатно. Поддерживается полная русскоязычная локализация. Перевод выполнен грамотно, на техническом языке, поэтому сложностей с использованием FORScan, связанных с непонятными формулировками, возникнуть не должно.

Рекомендуем к прочтению: как включить клавиатуру на ноутбуке на экране

Elmconfig

Утилита создана энтузиастами и распространяется бесплатно. Поддерживает только электронные блоки управления автомобилей Ford на платформе C1. К таковым относятся Ford Focus, C-Max и Kuga. В этих моделях можно диагностировать абсолютно все модули, которые подключаются к CAN-шине — климат-контроль, подушки безопасноcти, ABS, PCM, GEM, коробку передач, двигатель, патронник, дополнительный отопитель и фары.

Купить лицензию Windows можно здесь

Функционал программы:

  • Отображение данных о состоянии машины.
  • Считывание информации о версиях прошивок датчиков.
  • Сохранения готовых конфигураций в файлы специального формата.
  • Ведение логов во время диагностики.
  • Запись и чтение VIN-кодов.
  • Диагностика модулей и расшифровка ошибок.
  • Калибровка датчиков.
  • Перезагрузка модулей.
  • Активация автозапирания центрального замка на высокой скорости.
  • Настройка единиц измерения на приборной панели.
  • Отключение автоматического обогрева стекол.
  • Активация необходимых дополнительных модулей (омывателя стекол, датчиков дождя и света), установленных после производства машины.

Программа для диагностики OpenDiagPro

Эта утилита работает только с автомобилями марок ВАЗ, ГАЗ, УАЗ и ЗАЗ. Поддерживает как сканер Elm327, так и обычный K-line адаптер. Согласно заявлению разработчиков, программа полностью перекрывает потребности и рядового автомобилиста, и начинающего диагноста.

Купить лицензию Windows можно здесь

Программа имеет базовую версию c ограниченным функционалом и расширенную платную. Создавалась русскими программистами, поэтому интерфейс изначально русскоязычный. Основные возможности программы при подключении сканера Елм 327:

  • Отображение параметров работы двигателя в режиме реального времени.
  • Поиск и сброc ошибок электронного блока управления автомобиля.
  • Возможность потушить лампочку Check Engine на приборной панели.
  • Коррекция показателей автомобиля на холостом ходу и в режиме нагрузки.
  • Формирование графиков работы диагностируемых модулей.

Огромным плюсом OpenDiagPro можно считать возможность автоматизации всех рутинных процессов по диагностике машины. Утилита рекомендуется к использованию начинающими диагностами, которые только осваивают подобное ПО и еще не полностью разобрались во всех тонкостях его работы.

Программа для диагностики Chery, Great Wall и прочих (Tiggo Diag)

Tiggo Diag предназначена для диагностики автомобилей китайского производства — Chery, Great Wall, Geely, Foton и ряда других брендов. Поддерживается как сканер Elm327, так и обычный K-line адаптер. Утилита перекрывает потребности среднестатистического владельца авто, который позаботился о самостоятельной диагностике своего транспортного средства.

Купить лицензию Windows можно здесь

Присутствует возможность самостоятельно выбрать модель автомобиля, если сканер не распознает его автоматически.

Функции программы:

  • Поиск и расшифровка ошибок электронного блока управления и сброс.
  • Сбор параметров работы узлов и агрегатов в реальном времени.
  • Построение графиков на основании полученных результатов.

В завершение стоит отметить, что упомянутые программы работают только в среде Windows. Для Android и ОС семейства UNIX эти утилиты не подходят. Также возможна некорректная работа при использовании старой версии Windows — например, XP. Замечены некоторые неполадки при использовании «Семерки» без установленного Service Pack 1. В остальных случая глюков в работе не замечено. Достаточно запустить сканер и присоединить диагностический кабель к автомобилю — и можно приступать к тестам.

Программы Ноутбук Характеристики

Оцените автора

проверяем на Ford Focus II 1,6

Всем привет!

Подвернулся случай, продолжил осваивать недавно купленный сканер Delphi DS150e.

В рамках удовлетворения академического любопытства, затестили прибор на свежекупленном Ford Focus II товарища. Машина выпуска марта 2011 года с мотором 1,6 Ti SIDA (115 л.с.), куплена сравнительно недавно (один хозяин, пробег 75 ткм.). Ошибок на панели нет, особых проблем нет. Как я сказал, интерес был чисто академическим.


Подключаем прибор, пытаемся считать VIN – не хочет. Ок, выбираем из каталога марку, модель, год, и снова не хочет читать… Блин! А зажигание-то кто будет включать? 🙂

Несмотря на отсутствие горящих контрольных ламп на приборной панели, ошибки нашлись в памяти следующих блоков:
Блок управления дверями ругался на ошибки U0202– нарушение связи с блоком “D” управления дверями

и U1900 – Ошибка связи по CAN-шине.

Блок приборной панели ругался на ошибку U1900 – Ошибка связи по CAN-шине. Кроме того, этот блок, при сканировании через Wurth WOW ругнулся на P0020 Разрыв цепи исполнительного механизма изменения положения распределительного вала впускных клапанов (блок 2). Ошибка больно лютая, но с учетом того, что машина едет нормально и Delphi ее не нашел, списали на глюк устройства.


Наконец, блок SRS показал еще две проблемы: B1231 – Обнаружение столкновения и B1998 Разрыв цепи боковой подушки безопасности со стороны переднего пассажира.

Дальнейшее изучение выявило вот что: машина была стукнута в правый бок (и продавец этого, в общем-то не скрывал), после чего отремонтирована. Насколько качественно? Покажет время, но с учетом стоимости машины (и ее хорошего технического состояния по остальным параметрам), в принципе, это не особо большая проблема. Другое дело, что дотошный осмотр выявил сработавшую боковую подушку безопасности в пассажирском кресле (под обшивкой явно прощупывается открытый контейнер), ошибка блока SRS, очевидно, не стерлась. Кроме того, обнаружилась заглушенная лампа SRS (она не зажигается при включении зажигания). По каким-то причинам это не насторожило эксперта: при осмотре машины перед покупкой, ошибку сканером он увидел, но списал ее на включение зажигания при отключенном пассажирском сидении или косяк с датчиком присутствия пассажира на правом сидении. Ошибки по CAN-шине и блоку дверей, вероятно, связаны с демонтажом  дверей (возможно, включали зажигание и центральный блок не “увидел” дверь при опросе системы). Их стереть удалось, больше они не вылезали.

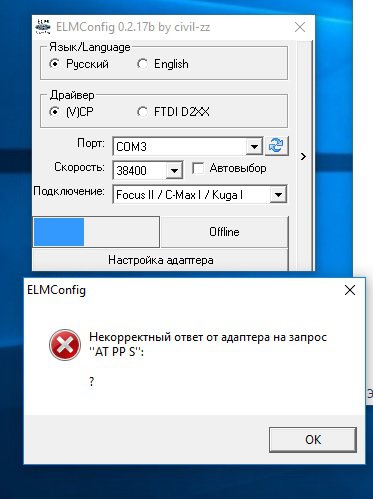

Отдельно товарищ попросил изучить тему совместимости DS150e с программой ELMconfig (эта самописная утилита позволяет диагностировать модели Ford на платформе C1 – Focus II/C-Max/Kuga , а также активировать функции в блоках управления). Скачать ELMConfig можно по ссылке. Несмотря на то, что в списке оборудования и портов через которые осуществляется подключение Delphi засветился, автомобиль ELMconfig не увидел. Таким образом, основным (и весьма вероятно, что единственным) вариантом работы этой программы является подключение через ELM327.


Ссылки по теме:
Купить мультимарочный сканер Delphi DS150e
Обзор программ для китайского мультимарочного сканера Delphi DS150e
Диагностика Renault Scenic II 2007 с помощью Delphi DS150e
Диагностика Volkswagen Passat B5 1997 и Subaru Forester 1997 с помощью Delphi DS150e

Если заметка была полезной, вы можете поблагодарить автора переводом символической суммы через форму, расположенную ниже. Ваша поддержка вдохновляет меня на создание новых материалов!
