Шерхан 9 как включить автозапуск инструкция: Шерхан как включить автозапуск Магикар Логикар Мобикар

Содержание

Инструкция и руководство на русском

Дальность приема сигнала у сигнализации Scher-Khan Magicar 9 составляет 2000 метров, как и у большинства моделей 2009 года выпуска.

Дистанции для эксплуатации оборудования в пределах города более чем достаточно. Качество приема стабильное, экранизации, преграды не создают помех.

Шерхан Магикар 9 предназначена для установки на автомобили, оборудованных CAN-шиной.

К сожалению, данная модель снята с серийного производства, но квалифицированная поддержка со стороны специалистов дилерских центров все еще продолжается. При необходимости профилактики, ремонта вы всегда можете обратиться в сертифицированные технические центры.

РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ СИСТЕМА ТРЕВОЖНОЙ СИГНАЛИЗАЦИИ Т…

Руководство по эксплуатации

Текст

РУКОВОДСТВО

ПО ЭКСПЛУАТАЦИИ

СИСТЕМА ТРЕВОЖНОЙ СИГНАЛИЗАЦИИ ТРАНСПОРТНОГО СРЕДСТВА (СТСТС)

SK-9 USER.indd 1

SK-9 USER. indd 1

11.01.2009 17:15:58

Видео

Канал «AvtoGSM» показал, как функционирует противоугонный комплекс Шерхан Магикар 9 после установки.

У Вас остались вопросы? Специалисты и читатели сайта AUTODVIG помогут вам, задать вопрос

Была ли эта статья полезна?

Спасибо за Ваше мнение!

Статья была полезнаПожалуйста, поделитесь информацией с друзьями

Да (50.00%)

Нет (50.00%)

Пожалуйста, напишите, что не так и оставьте рекомендации по статье

Отменить ответ

Оценить пользу статьи: (2 голос(ов), среднее: 4,50 из 5)

Обсудить статью:

Назначение scher-khan magicar 9

Страница 2

Текст

РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ

SCHER-KHAN MAGICAR 9

Система тревожной сигнализации транспортного средства СТСТС SCHER-KHAN MAGICAR 9

(далее система) соответствует обязательным требованиям в системе сертификации ГОСТ Р, предъявляемым к приборам охраны для автомобиля:

ГОСТ Р 41. 97-99 (Единообразные предписания, касающиеся официального утверждения систем тревожной сигнализации транспортных средств (СТСТС) и механических транспортных средств в отношении их систем тревожной сигнализации (СТС))

ГОСТ Р 50009-2000 (Совместимость технических средств электромагнитная. Технические средства охранной сигнализации. Требования и методы испытаний)

Благодарим за приобретение двусторонней автомобильной охранной системы SCHER-KHAN MAGICAR 9

Постоянные исследования и разработки нашей компании воплощают самые передовые идеи и служат для удовлетворения всех потребностей пользователей наших систем.

Система SCHER-KHAN MAGICAR 9

является сложным электронным оснащением автомобиля. От его функционирования и правильной установки зависит безопасность Вашей жизни, здоровья и дорожной обстановки, качество работы близкорасположенной радиоэлектронной аппаратуры и средств связи. Доверяйте установку системы только специализированным сервисным станциям. В период эксплуатации периодически проверяйте правильность функционирования системы.

ВНИМАНИЕ!

При покупке проверьте правильность заполнения гарантийного талона. Фирма-производитель и поставщик системы не несут ответственности за любое игнорирование пунктов руководств по установке и эксплуатации, а также за ошибки, допущенные при установке.

Если возникли проблемы связанные с функционированием системы, пожалуйста, незамедлительно обратитесь в сервисный центр для диагностики или за консультацией.

Производитель оставляет за собой право вносить изменения в конструкцию системы в целях

улучшения потребительских свойств

НАЗНАЧЕНИЕ SCHER-KHAN MAGICAR 9

Система SCHER-KHAN MAGICAR 9

является автомобильной сигнализацией с возможностью управления по радиоканалу посредством брелока-коммуникатора с жидкокристаллическим дисплеем. Система осуществляет обмен информацией между брелоком-коммуникатором и процессорным блоком на расстояние до 2 000 м. Система имеет функции автоматического запуска двигателя. Система предназначена для работы на автомобилях с напряжением бортовой сети 12 В и предусматривает возможность подключения к штатной шине данных CAN автомобиля. Защита процессорного блока, датчика удара, датчика вызова, антенного блока выполнена по стандарту IP-40 и предусматривает установку в салоне автомобиля. Сирена выполнена по стандарту IP-65 и может быть установлена в моторном отсеке, вдали от выпускного коллектора и высоковольтных систем.

СОДЕРЖАНИЕ

НАЗНАЧЕНИЕ SCHER-KHAN MAGICAR 9 ………………………………………………….. 3 КОМПЛЕКТ ПОСТАВКИ ………………………………………………………………………….. 5 Дополнительные компоненты SCHER-KHAN MAGICAR 9………………………….. 6 ПЕРЕЧЕНЬ ФУНКЦИЙ …………………………………………………………………………….. 6 Функции брелока-коммуникатора……………………………………………………………. 6 Функции процессорного блока ……………………………………………………………….. 7 ТЕХНИЧЕСКИЕ ПАРАМЕТРЫ …………………………………………………………………… 9 Виды тревожного сигнала………………………………………………………………………… 9 Способы управления ……………………………………………………………………………….. 9 Защита электрических цепей …………………………………………………………………… 9 Сферы защиты ………………………………………………………………………………………. . 10 Прочие параметры …………………………………………………………………………………. 10 Элементы питания …………………………………………………………………………………. 10 ОПИСАНИЕ БРЕЛОКОВ …………………………………………………………………………. 11 Подготовка брелока-коммуникатора к работе ……………………………………….. 11 Символы на дисплее брелока-коммуникатора ………………………………………… 11 Соответствие кнопок основного и дополнительного брелоков …………….. 13 Назначение кнопок брелока-коммуникатора …………………………………………. 13 Настройка брелока-коммуникатора. ………………………………………………………. 15 Включение подсветки дисплея ……………………………………………………………….. 17

SK-9 USER.indd 2-3

11.01.2009 17:15:58

Основные функции

Опции “сигналки”:

Возможность включения защитного режима при заведенном моторе.
Опция “Турбо”, предназначенная для поддержания работы силового агрегата в диапазоне от одной до четырех минут.
Опция “Свободные руки”, предназначенная для автоматической активации и деактивации защитного режима.
Наличие функции “Паники” и “JackStop”. Используется в случае опасности или при необходимости привлечь внимание к автомобилю путем звуковых и световых сигналов.
Функция “Пит-Стоп”, обеспечивает дополнительный комфорт при коротких остановках. Автовладелец может поставить машину на охрану с запущенным силовым агрегатом без наличия ключа в замке.
Режим “Слэйв”. Его наличие позволяет использовать штатный пульт управления машиной для настройки тех или иных опций.
Функция скрытой охраны. При ее активации, если сработает “сигналка”, импульс будет передан на основной пульт управления. Сирена активироваться не будет.
Возможность удаленного старта мотора машины с указанием времени его функционирования. Допускается регулировка временного интервала вплоть до секунд.
Опция удаленного пуска мотора по таймеру, допускается активация этой опции на машинах с автоматической и механической трансмиссией.
Есть опция старта мотора по команде от пульта, температуре или в результате снижения заряда аккумулятора до предела ниже 11,5 Вольт.
Наличие персонального кода для получения доступа в салон машины в случае если был утерян ключ.
Есть функция задержки отключения света в салоне машины, можно настроить до трех режимов.

РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ …

Страница 3

Текст

РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ

SCHER-KHAN MAGICAR 9

Функция парковочного таймера …………………………………………………………….. 18 Блокировка клавиатуры …………………………………………………………………………. 18 Режим энергосбережения «Battery Save Mode» …………………………………………. 18 Управление вторым автомобилем ………………………………………………………….. 19 Индикация уровня сигнала обратной связи ……………………………………………. 19 ФУНКЦИОНИРОВАНИЕ СИСТЕМЫ ……………………………………………………….. 20 Постановка на охрану ……………………………………………………………………………. 20 Постановка на охрану с работающим двигателем…………………………………… 21 Постановка на охрану в режиме «Pit-Stop» ………………………………………………. 23 Автоматическая постановка в режим охраны …………………………………………. 27 SLAVE-режим …………………………………………………………………………………………. . 27 Режим тревоги ……………………………………………………………………………………….. 28 Режим напоминания ……………………………………………………………………………….. 28 Снятие с охраны …………………………………………………………………………………….. 29 Автоматический возврат в режим охраны ………………………………………………. 31 Функция «Свободные руки» …………………………………………………………………….. 32 Поиск автомобиля ………………………………………………………………………………….. 34 Открытие багажника ……………………………………………………………………………… 34 Проверка состояния ………………………………………………………………………………. 35 Вызов владельца автомобиля………………………………………………………………….. 36 Режим «Паника» или JackStop™ ……………………………………………………………….. 37 Отключение сигналов сирены ……………………………………………………………….. 39 Режим «Valet» ………………………………………………………………………………………….. 40 Включение и выключение датчика удара ……………………………………………….. 42 Управление центральным замком по включению и выключению зажигания ………………………………………………………………………. 44 Режим «Турбо» ………………………………………………………………………………………… 45 Управление дополнительным каналом 1 ………………………………………………… 49 Управление дополнительным каналом 2 ………………………………………………… 50 Дистанционный запуск двигателя …………………………………………………………. . 52 Режим резервирования автоматического запуска двигателя …………………… 54 Диагностика причин неудачного автоматического запуска двигателя ……. 56 Установка таймера для автоматического запуска двигателя …………………… 58 Запуск двигателя по сигналу внешнего устройства ………………………………… 60 Ограничение числа автоматических запусков………………………………………… 61

Ограничение числа таймерных запусков по температуре и напряжению аккумуляторной батареи ……………………………………………………………………….. 61 Снятие системы с охраны без брелока и применения персонального кода ……….61 Снятие системы с охраны без брелока с использованием PIN 1 ……………… 62 Доступ в автомобиль без брелока с использованием PIN 2 …………………….. 65 Предупреждение о невыключенных габаритах ………………………………………. 67 Блокировка стартера или зажигания ………………………………………………………. 67 Предупреждение об открытой двери……………………………………………………… 68 Дополнительное освещение при постановке и снятии с охраны ……………. 68 Защита радиоканала от перехвата кода ………………………………………………….. 68 Регулировка чувствительности датчика удара ………………………………………. . 69 Регулировка чувствительности датчика вызова владельца ……………………… 69 Программирование тахометрического сигнала ……………………………………… 69 ПРОГРАММИРОВАНИЕ БРЕЛОКОВ ………………………………………………………. 70 ПРОГРАММИРОВАНИЕ ФУНКЦИЙ С ПОМОЩЬЮ БРЕЛОКА ………………… 71 Меню программируемых функций № 1 ………………………………………………….. 72 Подробное описание программируемых функций меню № 1 …………………. 76 Установка всех программируемых функций меню № 1 на заводские значения ………………………………………………………………………………………………… 87 Меню программируемых функций № 2 ………………………………………………….. 88 Подробное описание программируемых функций меню № 2 …………………. 91 Установка всех программируемых функций меню № 2 на заводские значения ………………………………………………………………………………………………. 107

КОМПЛЕКТ ПОСТАВКИ

При покупке системы убедитесь в комплектности поставки. Указанный комплект поставки является базовым и может быть дополнен в соответствии с пожеланием покупателя дополнительными компонентами.

Наименование

Количество

Руководство по эксплуатации …………………………………………………………………. . 1 Руководство по установке ……………………………………………………………………….. 1 Процессорный блок SCHER-KHAN MAGICAR 9…………………………………………. 1 Брелок-коммуникатор ……………………………………………………………………………… 1 Дополнительный брелок …………………………………………………………………………. 1 Датчик удара с кабелем CN 6 ……………………………………………………………………. 1

SK-9 USER.indd 4-5

11.01.2009 17:15:58

Технические характеристики

Какими характеристиками обладают машинные сигнализации Sherhan:

для защиты от перехвата импульса используется собственная система производителя Мэджик Код Про 2;
чтобы подтвердить отключение защитного режима, используется дополнительный код;
диапазон действия основного брелка с центральным модулем составляет до двух километров, но только если местность будет открытой;
имеется возможность защиты системы от несанкционированной настройки запасных пультов;
направленность противоугонной системы – двухсторонняя.

Пользователь L1DER показал, как можно произвести взлом сигнализации Шерхан.

РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ …

Страница 4

Текст

РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ

SCHER-KHAN MAGICAR 9

Датчик вызова из автомобиля с кабелем CN 7 ………………………………………….. 1 Антенный блок ………………………………………………………………………………………… 1 Датчик температуры………………………………………………………………………………… 1 Реле блокировки с колодкой ……………………………………………………………………. 1 Сирена …………………………………………………………………………………………………….. 1 Концевой датчик капота/багажника с проводом ……………………………………… 1 6-контактный силовой разъем с кабелем и предохранителем CN 1 …………. 1 6-контактный силовой разъем с кабелем и предохранителями CN 2 ………… 1 6-контактный силовой разъем с кабелем и предохранителями CN 3 ………… 1 11-контактный разъем управления CN 4 …………………………………………………… 1 6-проводной кабель подключения антенного блока CN 8 ………………………… 1 2-проводной кабель подключения дополнительных каналов CN 9 ……………. 1 4-проводной кабель подключения к шине данных CAN CN 11 ………………….. 1 Наклейка датчика вызова …………………………………………………………………………. 2 Наклейка под антенный блок …………………………………………………………………… 1 Наклейка на стекло ………………………………………………………………………………….. 2

Дополнительные компоненты SCHER-KHAN MAGICAR 9

Дополнительные компоненты не входят в комплект поставки и приобретаются отдельно.

• Брелок-коммуникатор SCHER-KHAN MAGICAR 9 (с дисплеем)* • Брелок SCHER-KHAN MAGICAR 9 (без дисплея)* • Программатор SCHER-KHAN CM4 • Модуль обхода иммобилайзера SCHER-KHAN BP-2 • Модуль обхода иммобилайзера SCHER-KHAN BP-3

*Процессорный блок может помнить коды только трех брелоков.

ПЕРЕЧЕНЬ ФУНКЦИЙ

Функции брелока-коммуникатора

• Многофункциональный, 4-х кнопочный брелок-коммуникатор с жидкокристаллическим дисплеем • Защита от перехвата кодовых посылок MAGIC CODE™ PRO • Включение и выключение режима охраны разными кнопками • Аудиовизуальное подтверждение выполняемых команд • Вибрационный вызов • Сверхдальняя связь с процессорным блоком (до 2 000 м)

• Синхронизация показаний всех брелоков, записанных в память системы • Индикация уровня сигнала обратной связи • Возможность управления вторым автомобилем • Автоматическая подсветка дисплея • Индикация разряда батареи брелока • Индикация температуры в салоне автомобиля • Индикация напряжения аккумуляторной батареи автомобиля • Индикация напряжения батареи брелока • Режим энергосбережения «Battery Save Mode» • Индикация текущего времени • Функция будильника • Функция парковочного таймера • Индикация времени работы двигателя в автоматическом режиме • Программирование времени автоматического запуска двигателя (с точностью до минуты) • Звуковой и визуальный режим напоминания о получении тревожного

сообщения

• Блокировка клавиатуры брелока • Оперативное, с брелока, программирование всех функций системы • Экономичное питание (один элемент ААА)

Функции процессорного блока

• Возможность подключения к шине CAN автомобиля для чтения и передачи данных • Возможность работы в режиме «Slave» (управление штатным брелоком автомобиля) при подключении к шине данных CAN • Автоматический запуск двигателя автомобилей с автоматической или ручной коробкой передач • Работа системы запуска, как с бензиновыми, так и с дизельными двигателями • Запуск двигателя по команде с брелока • Автоматический запуск двигателя каждые 2, 4 или 8 часов • Автоматический запуск двигателя в заранее заданное время каждые 24 часа • Автоматический запуск двигателя по температуре, напряжению бортовой сети или команде внешнего устройства • Отслеживание запуска двигателя по сигналам генератора, тахометра или напряжению бортовой сети

SK-9 USER. indd 6-7

SK-9 USER.indd 6-7

11.01.2009 17:15:58

Преимущества и недостатки

Преимущества	Недостатки
Радиус действия — до 2,0 км	На данный момент модификация снята с серийного производства
Качество изготовления выше среднего	При непрофессиональном подключении наблюдается нестабильная работа
Ресурс эксплуатации 60 месяцев, но по факту значительно дольше	Скачки цены в зависимости от региона покупки
Высокая степень защиты от подделки	Негативное влияние на функционирование брелока отрицательных температур
Простота монтажа	Для активации Турботаймера необходимо предварительно выжать рычаг стояночного тормоза
Наличие необходимого количества расходных материалов в комплекте
Автозапуск

РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ …

Страница 10

Текст

РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ

SCHER-KHAN MAGICAR 9

ФУНКЦИЯ ПАРКОВОЧНОГО ТАЙМЕРА

Для включения парковочного таймера два раза в течение 1 сек. коротко нажмите кнопку III брелока-коммуникатора. Вы услышите один короткий сигнал брелока, парковочный таймер начнет отсчет времени, на дисплее показания текущего времени будут сменяться показаниями парковочного таймера с частотой 1 раз в 3 сек. Для выключения парковочного таймера два раза в течение 1 сек. коротко нажмите кнопку III брелока-коммуникатора. Вы услышите два коротких сигнала брелока, показания парковочного таймера исчезнут с дисплея.

БЛОКИРОВКА КЛАВИАТУРЫ [КНОПКИ (III+IV)]

Вы можете заблокировать клавиатуру брелока-коммуникатора, если хотите избежать случайного нажатия кнопок. Для этого кратковременно нажмите кнопки (III+IV) брелока. Вы услышите один короткий сигнал брелока, на дисплее брелока на 3 сек. появится надпись «Hold», кнопки брелока будут заблокированы. Для выключения блокировки клавиатуры кратковременно нажмите кнопки (III+IV) брелока. Вы услышите два коротких сигнала брелока, клавиатура брелока разблокируется.

РЕЖИМ ЭНЕРГОСБЕРЕЖЕНИЯ «BATTERY SAVE MODE»

Режим «Battery Save Mode» служит для снижения энергопотребления брелока- коммуникатора. В этом режиме брелок обладает меньшей дальностью действия и обеспечивает обратную связь с системой только при постановке и снятии с охраны этим брелоком. Функция вибровызова в режиме «Battery Save Mode» не работает. Брелок-коммуникатор автоматически переходит в режим «Battery Save Mode» при критическом уровне разряда элемента питания. Принудительное включение и выключение режима «Battery Save Mode» возможно в режиме программирования функций брелока-коммуникатора (см. «Настройки брелока-коммуникатора» на стр. 15). Индикацией включения режима служит мигание символа

на дисплее брелока.

УПРАВЛЕНИЕ ВТОРЫМ АВТОМОБИЛЕМ

Брелок-коммуникатор может быть использован для независимого управления вторым автомобилем, если на нем так же установлена система SCHER-KHAN MAGICAR 9. Для того чтобы перевести брелок в режим управления вторым автомобилем нажмите кнопки (I+II) брелока на 2 сек. Вы услышите один короткий сигнал брелока, на дисплее брелока появится символ

. После этого, необходимо запрограммировать код брелока в

память второй системы (см. «ПРОГРАММИРОВАНИЕ БРЕЛОКОВ» на стр. 70). Теперь Вы можете полноценно управлять вторым автомобилем.

Для возврата в режим управления первым автомобилем нажмите кнопки (I+II) брелока на 2 сек. Вы услышите два коротких сигнала брелока, символ

исчезнет с дисплея, брелок перейдет в режим управления первым автомобилем.

ИНДИКАЦИЯ УРОВНЯ СИГНАЛА ОБРАТНОЙ СВЯЗИ

Уровень сигнала обратной связи от процессорного блока к брелоку отображается на дисплее брелока символом

. При снижении уровня

сигнала обратной связи число элементов этого символа уменьшается

. При отсутствии сигнала обратной связи символы и

исчезают с дисплея.

Показания индикатора

изменяются только при получении сигнала

обратной связи. Проверить наличие и качество связи между процессорным блоком и брелоком можно нажатием кнопки IV брелока-коммуникатора.

SK-9 USER.indd 18-19

11.01.2009 17:16:00

Всё ещё не с нами?

Возможные неисправности

С какими неполадками может столкнуться автовладелец:

Двигатель не заводится при включенной функции автозапуска. Почему это происходит, позволит узнать диагностика. Сначала проверьте, включена ли функция дистанционного пуска. Возможно, активирована опция запуска ДВС по температуре. Если разница между показаниями термометра и температурного датчика составляет хотя бы один градус, система не заведет мотор.
Сигнализация не срабатывает. Если не получается включить или отключить охранный режим, в первую очередь производится диагностика состояния батарейки в брелке. Когда аккумулятор сел, он подлежит замене. О разряде батарейки можно узнать по снижению радиуса действия приема и передачи сигнала. Попробуйте подойти к машине вплотную со стороны установки антенного адаптера и нажать на кнопку брелка. Если “сигналка” не срабатывает, меняется батарейка. Когда аккумулятор в норме, надо разобрать брелок и оценить его состояние. При наличии следов влаги устройство надо высушить, но нельзя его оставлять под длительным воздействием высоких температур. Также надо проверить состояние приемопередатчика. Практика показывает, что повреждение контактов на его разъеме или обрыв проводов чаще всего способствует таким проблемам.
“Сигналка” срабатывает без причины. Такая ошибка может быть связана с некорректной работой управляющего модуля или неверной настройкой датчика удара. Сначала рекомендуем произвести регулировку контроллера чувствительности. Обычно подобные проблемы связаны именно с ним. Убедитесь, что датчик надежно зафиксирован в месте установки. Если это так, то проверяется управляющий модуль. Надо произвести диагностику его разъемов и контактов. Если штекер окисленный, контакты подлежат зачистке. Рекомендуем демонтировать блок и разобрать его. Когда на модуле есть следы влаги либо повреждений, устройство подлежит ремонту. Влагу надо аккуратно удалить с помощью салфетки. Если жидкость попала на плату, то лучше ее оставить на какое-то время рядом с батареей или другим источником тепла.
Охранный режим не отключается, двигатель машины блокируется и не заводится. Причину следует искать в блоке управления. На него могла попасть вода, в результате чего устройство стало давать сбои.

По каким причинам может не сработать автоматический запуск ДВС:

мотор уже запущен, световая сигнализация моргнет один раз, а на дисплее брелка отобразится код ошибки 01;
зажигание в машине активировано, аварийная сигнализация моргнет два раза, код неисправности на пульте – 02;
дверь машины не заперта, ошибка 03, поворотные огни автомобиля моргнут трижды;
автозапуск будет невозможен, если открыта дверь багажного отсека или капот, световая сигнализация моргнет четыре раза, код неисправности – 04;
еще одна причина – автовладелец не выполнил процедуру резервирования пуска для механической трансмиссии, поворотные огни моргнут пять раз, комбинация неисправности – 05;
отключен рычаг ручного тормоза, код ошибки 06, световая сигнализация моргнет шесть раз;
удаленный пуск силового агрегата будет невозможен при выжатой педали тормоза, на дисплее брелка отобразится код неисправности 07, поворотные огни моргнут семь раз;
если причина заключается в самом двигателе (неисправности силового агрегата или системы зажигания), то код ошибки на экране пульта будет 08, при этом поворотные огни моргнут 8 раз.

Самостоятельное выполнение любых ремонтных работ, связанных с сигнализацией, возможно только в том случае, если закончился гарантийный срок системы.

Как включить автозапуск

Поставить на автозапуск автосигнализацию можно кратким нажатием комбинации клавиш II и IV. Появление надписи TIMER проинформирует автовладельца об успешной активации функции.

Возможны четыре варианта работы:

Автомобиль будет включать двигатель ежесуточно в установленное время автозапуска.
Силовой агрегат будет заводится периодически через каждые восемь часов.
Аналогичен со вторым режимом, но цикличность составляет 4 часа.
Запуск через каждые два часа.

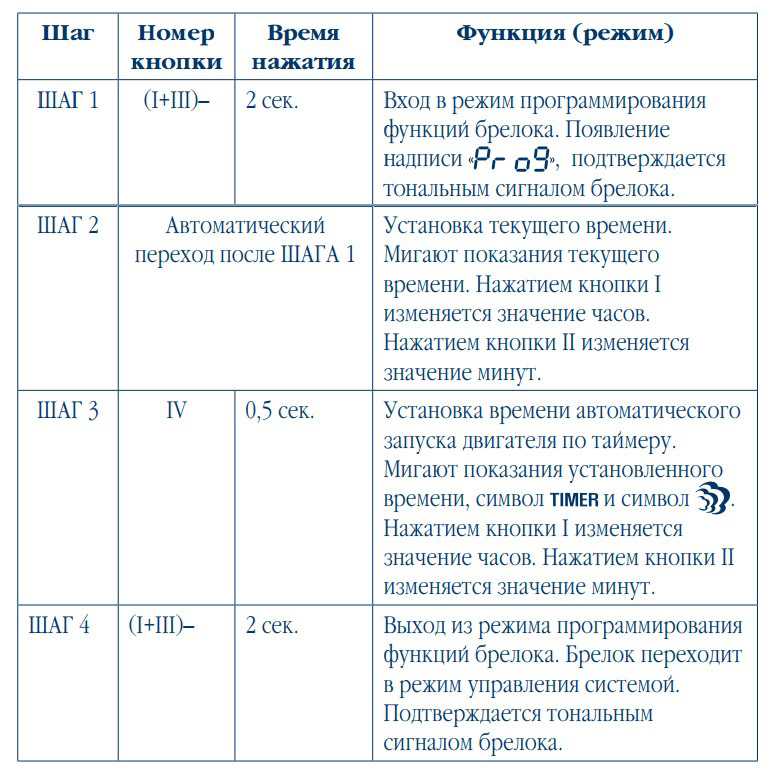

Для установки автозапуска по таймеру требуется следовать указаниям в нижеприведенной таблице.

Шерхан 9 поддерживает автозапуск по температуре или бортовому напряжению сети. Для этого необходимо войти в меню программируемых функций с помощью кнопок I и IV. Перед пользователем появится возможность выбрать одно из значений температур, которое является наиболее оптимальным в данной ситуации.

Настройка автозапуска на автосигнализациях Аллигатор

Время чтения: 4 минут(ы)

В последнее время автолюбители все больше стали пользоваться сигнализациями с функцией автозапуска. При этом запуск мотора производится дистанционно, без ключа.

Система может запускать мотор в установленные промежутки времени, а также по значению температуры, напряжения. Чтобы сигнализация хорошо функционировала, необходимо произвести настройку автозапуска.

Содержание статьи

1 Принцип работы функции автозапуска двигателя
2 Как включить автозапуск на сигнализации Аллигатор?
- 2.1 По времени
- 2.2 Автозапуск по температуре
3 Как отключить автозапуск на сигнализации Alligator?
4 Официальная инструкция по эксплуатации систем с автозапуском
5 Наиболее частые неисправности

Принцип работы функции автозапуска двигателя

Функция автозапуска может быть применена в любом автомобиле независимо от вида двигателя (бензиновый, дизельный) и типа коробки передач (механика, автомат, вариатор).

Возможны два варианта автозапуска двигателя:

вручную дистанционно,
автоматически.

В первом случае для автоматического пуска достаточно просто нажать кнопку на брелке. Также можно это сделать со смартфона. Важно помнить, что дистанционный запуск ограничивается расстоянием — 300-350 метров.

Автоматический запуск используется, когда машина находится достаточно далеко.

Также его можно настроить так, чтобы система включалась без участия водителя через определенные промежутки времени, либо по значению температуры воздуха в салоне.

После поступления сигнала заводится стартер. Автомобиль моргает поворотниками, на брелок приходит оповещение об успешном запуске.

Если же завести мотор не удалось с первого раза, система будет предпринимать еще несколько попыток, с каждым разом стартер будет крутиться дольше.

Как включить автозапуск на сигнализации Аллигатор?

Модели сигнализации с автозапуском имеют по два брелка: один с 5-ю кнопками и с дисплеем, а второй — простой 4-кнопочный. Основной брелок имеет опцию входа в режим настроек программирования, а также модуль двусторонней связи.

На дисплей выводятся изображения после выполнения команд и подтверждаются звуковыми сигналами или вибрацией.

Второй брелок может только управлять системой в уже заданном алгоритме.

Дистанционно заводить мотор можно с обоих пультов, но сначала нужно сделать все настройки.

Функция автозапуска сигнализации позволяет устанавливать режим настройки по значению температуры, по времени, контролировать время начала и окончания прогрева.

Инструкция программирования автозапуска сигнализации Alligator:

Чтобы войти в режим настройки, нужно нажать и удерживать две секунды сервисную кнопку (в некоторых моделях это кнопка F). Экран должен загореться, и раздастся мелодичный сигнал брелка.

На экране появится символ работающего двигателя.
После запуска мотора на дисплее появятся два значка: песочные часы и дым из глушителя.
Спустя полторы минуты начнется функционирование всех основных устройств: кондиционера, отопления и т. п.
По окончании программирования брелок издаст звуковой сигнал.

По времени

Нажать и удерживать кнопку «снежинка» 2 секунды. Брелок подаст звуковой сигнал, подтверждая вход в настройки автозапуска.
Нажать кнопку «закрытый замок», на дисплее появится изображение часов, поворотные огни моргнут 1 раз и раздастся 1 звуковой сигнал брелка.
Для настройки значения времени (через сколько часов будет производиться автозапуск) кнопка «снежинка» нажимается соответствующее число раз.

Каждое нажатие этой кнопки будет сопровождаться 1 сигналом поворотных огней и 1 звуковым сигналом пейджера.
Для выхода из режима программирования достаточно не нажимать никаких кнопок в течение 15 секунд.

Автозапуск по температуре

Нажимаем кнопку «снежинка», секунды 2 держим, до появления звукового сигнала.
Отпускаем кнопку, нажимаем «открытый замок», прозвучит еще сигнал.
Дисплей загорается, в левом нижнем углу появляется значок термометра.
Нажимаем «снежинку» один раз, в правом верхнем углу увидим значение температуры.
Еще раз коротко нажимаем эту же кнопку, брелок издаст короткий сигнал.
При этом значении температуры двигатель будет заводиться. Если не нажимать никаких кнопок, выход из режима программирования будет сделан автоматически.

Как отключить автозапуск на сигнализации Alligator?

Функция автозапуска очень популярна среди автовладельцев, но иногда возникают ситуации, когда ее необходимо отключить. Некоторые водители считают, что опция автозапуска понижает возможности автомобиля и ухудшает его защищенность от угона.

Необходимо взять и внимательно изучить инструкцию. Существуют различные варианты подключения автозапуска, но есть общие принципы для любой модели.
В некоторых сигнализациях функция отключения автозапуска предусмотрена программой. В таком случае нужно настроить ее в положение off.
Если этой функции нет, можно попробовать установить время остановки на то же время, что и время включения двигателя (или на одну минуту позже).
Если сигнализация и автозапуск предусматривает установку иммобилайзера, достаточно не держать брелок рядом с автомобилем. Попробуйте положить его на время автозапуска в металлическую коробочку подальше от машины.

Если эти варианты не помогли, нужно обратиться в сервисный центр к специалистам для перепрограммирования системы.

Официальная инструкция по эксплуатации систем с автозапуском

Для разрешения вопросов, часто возникающих при использовании сигнализаций с автозапуском, лучше всего воспользоваться официальной инструкцией производителя.

Скачать инструкцию: https://yadi.sk/i/PAxBuXeL3ZTqdM

Наиболее частые неисправности

Часто встречающиеся неисправности системы, при которых автозапуск не работает, могут быть вызваны техническими неисправностями автомобиля или неправильной настройкой сигнализации.

Автозапуск по времени или по температуре работает только при включенном режиме охраны.
Работа двигателя на повышенных оборотах, глушение, отсутствие повторных запусков.
Датчик и индикатор давления масла не работает.
Транспорт не стоит на ручном тормозе.
В автоматике нет подтверждения «логической нейтрали» трансмиссии.
Обороты двигателя не учитываются (не работает тахометр).
Не закрыты двери, капот или багажник.
Отсутствует подтверждение системы прогрева (для дизельных двигателей).

Окончание заданного времени автозапуска.

Важно: при отключенном режиме охраны все настройки программы сохраняются; при следующем включении автозапуск будет работать в то же время, пока значения таймера не будут обнулены.

Сигнализации Alligator — сложные программируемые системы охраны автомобиля с двусторонней связью. С их помощью можно произвести запуск двигателя или завести машину с брелка, настроить автозапуск по значениям времени и температуры, одновременно отслеживая состояние режима охраны.

Вам помогла эта статья? Будем благодарны за оценку:

Вы уже голосовали

Отключить автозапуск Шерхан Магикар 5: как убрать на сигнализации

Как на Шерхан Магикар 5 отключить автозапуск? Для дистанционной остановки двигателя жмите кнопку II и удерживайте ее в течение двух секунд. Для выключения опции по времени и температуре необходимо нажать на кнопки II и IV для деактивации интересующего режима. Ниже подробно рассмотрим, как отключить автозапуск на Шерхан Магикар 5 дистанционно, по временной выдержке или температуре. Также отдельно разберем, как деактивировать опцию на длительный период, если в ней нет необходимости, к примеру, на летний период.

Как отключить автозапуск

Во многих сигнализациях Шерхан предусмотрен режим автоматического запуска, активируемый дистанционно, по времени или температуре в салоне. Чтобы завести двигатель на машине с охранной системой Магикар 5, жмите на кнопку II пульта и удерживайте ее в течение двух секунд. Система становится режим охраны, двери закрываются, а мотор запускается.

После пуска на экране появляются сведения о времени, которое остается до завершения работы мотора в автоматическом режиме. Это время может составлять 5, 15, 25 и 45 минут. Но иногда возникает вопрос, как отключить автозапуск на сигнализации Шерхан Магикар 5 дистанционно или по определенным параметрам. В таком случае необходимо знать рекомендации производителя.

Заглушить автозапуск

Наиболее простой путь — отключение автозапуска на сигнализации Шерхан Маджикар дистанционно. Если ранее двигатель был успешно запущен, сделайте следующие шаги:

Возьмите основной брелок охранной системы.
Жмите на кнопку II пульта и удерживайте ее в течение двух секунд.
Охранная система остается в работе, но двигатель глохнет.

При автоматической остановке мотора сигнал сирены звучит два раза, если звук не был отключен. Такое же число раз работает аварийная сигнализация. На дисплее ЖК-монитора брелка пропадает мигающее изображение дыма из выхлопной трубы.

Кроме того, система должна автоматически отключить автозапуск при достижении времени, установленного в настройках Шерхан Магикар. Автовладелец может выставить периоды 5, 15, 25 или 45 минут.

Отметим, что выключение автоматического пуска в дистанционном режиме идентично для многих моделей, в том числе Magicar 5, 7 и других.

По времени

В охранной системе Магикар предусмотрена опция включения автоматического запуска по временным параметрам. При этом включить и отключить автозапуск Scher Khan Magicar 5 можно путем одновременного нажатия кнопок II и IV брелка.

Проверка факта включения и выключения опции производит по наличию метки TIMER на экране.

В зависимости от установок доступно четыре режима пуска мотора по таймеру:

запуск каждые сутки в заранее установленное время;
периодический пуск мотора с периодичностью раз в 8 часов;
запуск раз в четыре часа;
пуск через каждые два часа.

Подтверждением того, что вам удалось отключить автозапуск по времени Шерхан Магикар 7 — появление двух сигналов аварийной сигнализации. Кроме того, дважды срабатывает световая индикация, а на дисплее появляется надпись Timer.

По температуре

Как вариант, можно установить отсрочку запуска двигателя при достижении определенной температуры в салоне.

Температурные показатели могут принимать следующие значения — -15, -25, +60 градусов Цельсия. В Шерхан Магикар данная опция имеет четыре значения:

Заводской параметр. В этом случае таймерный пуск не работает.
Откладывание запуска до момента, пока температура не опустится ниже -15 градусов Цельсия.
Отсрочка, пока температура не опустится ниже -25 градусов Цельсия.
Включение при достижении температуры в +60 градусов Цельсия.

Как отключить опцию на лето

Многие автовладельцы спрашивают, как убрать автозапуск Шерхан 5 на определенный временной промежуток, то есть отключить его на месяц, два или более. В таком случае необходимо убрать любое резервирование на автоматический запуск. Для этого нужно функцию 1-16 установить в значение 3. Алгоритм действий имеет следующий вид:

Жмите одновременно на кнопки I и II.

Кликните на кнопку IV 16 раз.

После каждого нажатия убедитесь, что сигнал проходит, а сирена подает сигнал и звук не пропал.
Дождитесь частых срабатываний сирены (16 раз), а после жмите III.

При выполнении этой работы убедитесь, что все двери закрыты. В ином случае выключить автозапуск на Шерхан Магикар не получится, и появится ошибка FAIL.

Теперь вы знаете, как отключить автозапуск Scher Khan Magicar дистанционно, по температуре или по установленному таймеру. Обратите внимание, что на разных моделях алгоритм действий может немного отличаться, поэтому для получения точных данных смотрите в инструкцию от производителя.

В комментариях поделитесь, как вам удалось отключить автозапуск по времени, температуре в автосигнализации Шерхан Магикар 7, какие возникли трудности, и что пришлось сделать для решения вопроса.

инструкция, настройка автозапуска и программирование брелка

В «аналоговой» линейке сигнализаций Scher-Khan модель Magicar 7 стоит признать наиболее удачной – в ней автозапуск был реализован грамотно, без откровенных недоделок, как в предыдущих системах этой линейки. Поэтому она и стала наиболее популярной, однозначно превосходя ранние модели по удобству и функциональности и в то же время оставаясь дешевле, чем более новые.

На сайте работает автоэлектрик-диагност, сертифицированный специалист StarLine. Если есть вопросы по автосигнализациям задавайте их в конце статьи в комментариях или Вконтакте. Указывайте при обращение марку машины и модель сигнализации.

В основном спонтанное «забывание» штатных брелоков характерно для систем линейки Logicar, но и здесь возможна ситуация, когда система отказывается реагировать на совершенно исправный брелок. Так как прописать брелок сигнализации Шерхан Магикар 7 можно всего за несколько секунд, разрешить эту проблему не составит никакого труда.

Учтите, что на любой сигнализации, а не только на конкретной модели, нельзя «допрописать» брелок в дополнение к уже запомненным: в начале процесса память центрального блока очищается. Поэтому, если Вы по-быстрому пропишете свой основной брелок, не забудьте затем в свободное время повторить этот процесс уже со всем комплектом.

Если же время не поджимает, то сразу вернитесь домой за дополнительным брелоком и сразу пропишите весь комплект. Попытка программирования сразу всего комплекта позволяет исключить неисправности Шерхан Магикар 7, связанные с антенным модулем и его проводом. Если не прописывается только один брелок, то проблема явно в нем, а не в самой сигнализации. В общей сложности система может запомнить до трех брелоков, то есть к штатному комплекту можно докупить только один (например, если машину используют все члены семьи в разное время).

Вход в режим программирования выполняется после снятия машины с охраны и включения зажигания. Кнопку с обратной стороны модуля вызова нужно зажать примерно на пару секунд, пока не вспыхнет световая сигнализация (обычно поворотники, если установщик не подключил выход сигнализации на габариты).

Затем нужно быстро нажать эту кнопку еще раз – при паузе более 5 секунд вход в режим программирования не будет выполнен. Удачное начало программирования брелоков сигнализация подтвердит двумя вспышками, если в настройках не активирована защита пин-кодом, или один раз, если пин-код активирован.

Как отключить сигнализацию, если брелок сломан или не вовремя села батарейка? В Magicar 7 предусмотрен алгоритм аварийного отключения, который может быть использован как при активированной защите пин-кодом, так и без нее (заводская настройка).

Обратите внимание, что без защиты пин-кодом отключается сигнализация очень просто. Достаточно открыть дверь ключом, включить зажигание, зажать кнопку на датчике вызова на 2 секунды, а затем еще раз нажать кратковременно. Все – система будет снята с охраны.

Поэтому мы рекомендуем обязательно запрограммировать пин-код, так как с ним для снятия машины с охраны без брелока будет необходимо каждый раз вводить код аналогично тому, как это описано выше для программирования брелоков.

Интересно, что пин-кодов у системы два: мы рассмотрели выше использование пин-кода 1. Также есть и второй код, который не имеет заводского значения и имеет строго 4 цифры, которые могут принимать значения от 1 до 9 – то есть, если пин-код 1 имеет максимум 16 вариантов, то пин-код 2 – более 6 тысяч.

Активируется защита пин-кодом 2 в функции 1-7, которую нужно установить в значение 2. Далее записываем пин-код 2 (обратите внимание, что его можно использовать совместно с пин-кодом 1, так как способ ввода для аварийного снятия машины с охраны отличается):

Аварийное снятие с охраны происходит аналогично – десятью ударами активируем режим ввода (обратите внимание – для этого не нужно ни открывать двери, ни включать зажигание), затем «настукиваем» поочередно цифры кода. После удачного ввода последней цифры машина откроется.

13: интервал автозапуска по таймеру. В значении 1 автозапуск будет происходить каждые сутки во время, установленное на брелоке, в значениях от 2 до 4 – каждые 8, 4 или 2 часа после активирования режима автозапуска по таймеру независимо от установки времени.
14: ограничение числа таймерных запусков мотора. Как только это число будет превышено, система автоматически отключит таймерный запуск, надпись TIMER на экране основного брелока погаснет. В вариантах 1-3 устанавливается ограничение на 5, 7 и 16 запусков соответственно, в варианте 4 их число не ограничивается.
15: работа световой сигнализации во время автозапуска. По умолчанию стоит значение 1 (световая сигнализация моргает), можно включить ее в постоянном режиме, выбрав значение 2. Учтите, что сработает это только при силовом управлении светом: если сигнализация дублирует нажатие кнопки аварийной сигнализации, а не подключена напрямую к проводке ламп, то свет в любом случае будет мигать.
16: механизм резервирования автозапуска для автомобилей с механической коробкой. В варианте 1 необходимо для перехвата зажигания вытянуть ручной тормоз, когда мотор работает, а двери и капот закрыты. Это вариант по умолчанию, и он же – наиболее удобный. Если Вам не нужен автозапуск в конкретный момент, достаточно затянуть ручник уже после выключения зажигания. В варианте 2 зажигание перехватывается автоматически при повороте ключа, если вытянут ручник: в этом случае есть небольшой «провал» между выключением зажигания и его повторным включением цепями автозапуска. За это время мотор может заглохнуть, не стоит использовать этот вариант. В значении 3 эта функция задает резервирование по нажатию кнопки 2 на брелоке, если мотор работает, двери и капот закрыты, а ручной тормоз затянут. То есть каждый раз, намереваясь в дальнейшем воспользоваться автозапуском, придется вручную включать резервирование, иначе автозапуск будет невозможен.
17: способ завершения резервирования. В варианте 1 мотор заглохнет после того, как будет открыта и закрыта дверь, при этом постановка на охрану автоматически не произойдет. В варианте 2 также мотор заглохнет после закрытия двери, но при этом машина встанет на охрану. Удобнее всего режим 3, когда машина заглохнет только после принудительной постановки на охрану – это исключает вероятность забыть ключи в машине.
20: ограничение числа запусков по таймеру с учетом напряжения аккумулятора. По умолчанию отключено (вариант 1), в варианте 2 автозапуск по таймеру будет происходить только при снижении напряжения менее 11,5 В. Если одновременно активирован запуск по температуре, то его работе эта функция мешать не будет.
21: порог температуры для таймерных запусков. Если настроить сигнализацию по температуре, то автозапуск «Магикар 7» будет возможен, только если к моменту очередного срабатывания таймера температура опустилась ниже -15 или -25 градусов (функции 2 и 3) или не поднимется выше 60 градусов (значение 4). В варианте 1 ограничений по температуре нет.

13: ограничение времени включения стартера, если не используется контроль работы по тахометру. Значения – 2, 4, 8 или 10 секунд. Также нужно устанавливать минимальным по возможности, чтобы исключить длительную «передержку» стартера, значительно снижающую его ресурс.
21: тип контроля работы двигателя. Учтите, что для каждого из них подключение сигнализации отличается, то есть работоспособна только настройка, определенная установщиком, или вариант 3 (по напряжению в бортовой сети). Для использования варианта 1 сигнальный вход подключается к контрольной лампе генератора, в варианте 2 – к источнику тахосигнала (аналоговый вход штатного тахометра на приборной панели, сигнал управления форсунками и так далее). По возможности нужно использовать именно тахометрический контроль.

ГОСТ Р 41.97-99 (Единообразные предписания, касающиеся официального утверждения систем тревожной сигнализации транспортных средств (СТСТС) и механических транспортных средств в отношении их систем тревожной сигнализации (СТС))

НАЗНАЧЕНИЕ SCHER-KHAN MAGICAR 9 …………………………………………………. . 3 КОМПЛЕКТ ПОСТАВКИ ………………………………………………………………………….. 5 Дополнительные компоненты SCHER-KHAN MAGICAR 9………………………….. 6 ПЕРЕЧЕНЬ ФУНКЦИЙ …………………………………………………………………………….. 6 Функции брелока-коммуникатора……………………………………………………………. 6 Функции процессорного блока ……………………………………………………………….. 7 ТЕХНИЧЕСКИЕ ПАРАМЕТРЫ …………………………………………………………………… 9 Виды тревожного сигнала………………………………………………………………………… 9 Способы управления ……………………………………………………………………………….. 9 Защита электрических цепей …………………………………………………………………… 9 Сферы защиты ……………………………………………………………………………………….. 10 Прочие параметры …………………………………………………………………………………. 10 Элементы питания …………………………………………………………………………………. 10 ОПИСАНИЕ БРЕЛОКОВ …………………………………………………………………………. 11 Подготовка брелока-коммуникатора к работе ……………………………………….. 11 Символы на дисплее брелока-коммуникатора ………………………………………… 11 Соответствие кнопок основного и дополнительного брелоков …………….. 13 Назначение кнопок брелока-коммуникатора …………………………………………. 13 Настройка брелока-коммуникатора. ………………………………………………………. 15 Включение подсветки дисплея ……………………………………………………………….. 17

Двигатель не заводится при включенной функции автозапуска. Почему это происходит, позволит узнать диагностика. Сначала проверьте, включена ли функция дистанционного пуска. Возможно, активирована опция запуска ДВС по температуре. Если разница между показаниями термометра и температурного датчика составляет хотя бы один градус, система не заведет мотор.
Сигнализация не срабатывает. Если не получается включить или отключить охранный режим, в первую очередь производится диагностика состояния батарейки в брелке. Когда аккумулятор сел, он подлежит замене. О разряде батарейки можно узнать по снижению радиуса действия приема и передачи сигнала. Попробуйте подойти к машине вплотную со стороны установки антенного адаптера и нажать на кнопку брелка. Если “сигналка” не срабатывает, меняется батарейка. Когда аккумулятор в норме, надо разобрать брелок и оценить его состояние. При наличии следов влаги устройство надо высушить, но нельзя его оставлять под длительным воздействием высоких температур. Также надо проверить состояние приемопередатчика. Практика показывает, что повреждение контактов на его разъеме или обрыв проводов чаще всего способствует таким проблемам.
“Сигналка” срабатывает без причины. Такая ошибка может быть связана с некорректной работой управляющего модуля или неверной настройкой датчика удара. Сначала рекомендуем произвести регулировку контроллера чувствительности. Обычно подобные проблемы связаны именно с ним. Убедитесь, что датчик надежно зафиксирован в месте установки. Если это так, то проверяется управляющий модуль. Надо произвести диагностику его разъемов и контактов. Если штекер окисленный, контакты подлежат зачистке. Рекомендуем демонтировать блок и разобрать его. Когда на модуле есть следы влаги либо повреждений, устройство подлежит ремонту. Влагу надо аккуратно удалить с помощью салфетки. Если жидкость попала на плату, то лучше ее оставить на какое-то время рядом с батареей или другим источником тепла.

Функция парковочного таймера …………………………………………………………….. 18 Блокировка клавиатуры …………………………………………………………………………. 18 Режим энергосбережения «Battery Save Mode» …………………………………………. 18 Управление вторым автомобилем ………………………………………………………….. 19 Индикация уровня сигнала обратной связи ……………………………………………. 19 ФУНКЦИОНИРОВАНИЕ СИСТЕМЫ ……………………………………………………….. 20 Постановка на охрану ……………………………………………………………………………. 20 Постановка на охрану с работающим двигателем…………………………………… 21 Постановка на охрану в режиме «Pit-Stop» ………………………………………………. 23 Автоматическая постановка в режим охраны …………………………………………. 27 SLAVE-режим ………………………………………………………………………………………….. 27 Режим тревоги ………………………………………………………………………………………. . 28 Режим напоминания ……………………………………………………………………………….. 28 Снятие с охраны …………………………………………………………………………………….. 29 Автоматический возврат в режим охраны ………………………………………………. 31 Функция «Свободные руки» …………………………………………………………………….. 32 Поиск автомобиля ………………………………………………………………………………….. 34 Открытие багажника ……………………………………………………………………………… 34 Проверка состояния ………………………………………………………………………………. 35 Вызов владельца автомобиля………………………………………………………………….. 36 Режим «Паника» или JackStop™ ……………………………………………………………….. 37 Отключение сигналов сирены ……………………………………………………………….. 39 Режим «Valet» ………………………………………………………………………………………….. 40 Включение и выключение датчика удара ……………………………………………….. 42 Управление центральным замком по включению и выключению зажигания ………………………………………………………………………. 44 Режим «Турбо» ………………………………………………………………………………………… 45 Управление дополнительным каналом 1 ………………………………………………… 49 Управление дополнительным каналом 2 ………………………………………………… 50 Дистанционный запуск двигателя …………………………………………………………. . 52 Режим резервирования автоматического запуска двигателя …………………… 54 Диагностика причин неудачного автоматического запуска двигателя ……. 56 Установка таймера для автоматического запуска двигателя …………………… 58 Запуск двигателя по сигналу внешнего устройства ………………………………… 60 Ограничение числа автоматических запусков………………………………………… 61

Если ПИН-код используется, то в течение четырёх секунд после того, как сработает «Аварийка», введите первую цифру кода. Для этого нажмите клавишу вызова такое количество раз, чтобы оно соответствовало первому значению секретного кода. Подождите четыре секунды. Световая аварийная сигнализация мигнёт один раз, свидетельствуя о правильности действий.
За пять сек. один раз надавите на клавишу 1 первого пульта Scher-Khan Pro2. «Аварийка» вспыхнет единожды. Далее, зажмите клавишу 1 второго, третьего брелока. После прописки третьего пейджера световые приборы загорятся два раза, система самостоятельно выйдет из режима программирования.

Датчик вызова из автомобиля с кабелем CN 7 …………………………………………. . 1 Антенный блок ………………………………………………………………………………………… 1 Датчик температуры………………………………………………………………………………… 1 Реле блокировки с колодкой ……………………………………………………………………. 1 Сирена …………………………………………………………………………………………………….. 1 Концевой датчик капота/багажника с проводом ……………………………………… 1 6-контактный силовой разъем с кабелем и предохранителем CN 1 …………. 1 6-контактный силовой разъем с кабелем и предохранителями CN 2 ………… 1 6-контактный силовой разъем с кабелем и предохранителями CN 3 ………… 1 11-контактный разъем управления CN 4 …………………………………………………… 1 6-проводной кабель подключения антенного блока CN 8 ………………………… 1 2-проводной кабель подключения дополнительных каналов CN 9 ……………. 1 4-проводной кабель подключения к шине данных CAN CN 11 ………………….. 1 Наклейка датчика вызова …………………………………………………………………………. 2 Наклейка под антенный блок …………………………………………………………………… 1 Наклейка на стекло ………………………………………………………………………………….. 2

Руководство по эксплуатации
Scher Khan Logicar.
Определяем качество и возможности автосигнализации Шерхан
Охранная система Scher Khan Logicar A предназначена для обеспечения безопасности автомобиля. Он поддерживает двустороннюю передачу данных посредством стойкого шифрования и дает возможность управлять автомобилем на расстоянии до 1,5 км.
Четкая картинка на экране и удобное меню способствуют комфортному вождению автовладельцем. На брелоке отображаются все необходимые показатели, в том числе уровень заряда батареи устройства и аккумулятора автомобиля, температура двигателя.
ВНИМАНИЕ! Найден совершенно простой способ снизить расход топлива! Не верите? Автомеханик с 15-летним стажем тоже не верил, пока не попробовал. И теперь он экономит на бензине 35 000 рублей в год!
Автозапуск двигателя автомобиля имеет множество полезных настроек, которые значительно облегчат использование.
Технические характеристики
MAGIC CODE PRO 2 обеспечивает сохранность кодовых пакетов от возможной кражи.
При утере брелока можно будет отключить защиту от кражи с помощью личного PIN-кода.
Замки на дверях блокируются и открываются при включении и выключении зажигания.
Включение и выключение режима охраны осуществляется разными ключами.
Высокий диапазон приема сигнала от блока.
Замок багажника можно открыть без снятия автомобиля с охраны.
Функциональность брелка
Устройство имеет множество различных функций, имеет 4 кнопки управления и высококонтрастный ЖК-дисплей.
Дистанционный запуск двигателя при активации соответствующей команды.
Изготовлен из качественных материалов, устойчивых к царапинам и падениям с небольшой высоты.
Функция Battery Save Mode способствует экономичному использованию заряда.
Наличие будильника, активирующего автозапуск двигателя в заданное время.
Индикация времени, температуры в салоне, аккумулятора автомобиля.
Экран имеет автоматическую подсветку.
Функция блокировки кнопок.

автозапуск
Функция подходит для автомобилей с автоматической и механической коробкой передач, а также с кнопками Start и Stop.
Автозапуск выполняется в заранее запрограммированное время.
Включение мотора контролируется по сигналам генератора и тахометра.
Система полностью функционирует с двигателями, работающими на бензине и дизельном топливе.
Противоугонная система Шерхан Logicar A обладает всеми необходимыми защитными функциями, способными полностью обезопасить автомобиль от возможного угона с помощью интеллектуального взлома, а звуковым оповещением предупреждает владельца о попытке вскрытия дверных замков. Дополнительным уровнем безопасности является 2-значный код, который вводится с помощью брелока и который знает только владелец автомобиля.
В связи с большим ассортиментом противоугонных систем на современном автомобильном рынке многие потребители сталкиваются с проблемой выбора. При этом совершенно неважно, к какому ценовому сегменту относится сигнализация – и дешевые, и более дорогие модели оснащены множеством полезных функций, но как сделать правильный выбор? В этой статье мы расскажем, какие особенности имеет сигнализация Шерхан, какие модели можно встретить в продаже и как правильно пользоваться системой.
[ Скрыть ]
Особенности
Для начала рассмотрим функциональные особенности противоугонных систем на примере моделей Magikar 5, 6 и 7: передачи;
возможность установки как на автомобили с бензиновыми агрегатами, так и на дизельные, в том числе автомобили, оснащенные двигателями внутреннего сгорания с турбонаддувом;
функция запуска силового агрегата по команде с пульта ДУ;
автозапуск энергоблока каждые два часа, либо в установленное время каждые 24 часа;
при необходимости можно отследить запуск силового агрегата по сигналам от генераторной установки или по шумам, возникающим в электросети автомобиля;
персональный код доступа в салон на случай утери ключа;
сигналку можно подключить к центральному замку автомобиля, а также к замку багажника;
опция программирования типа реле блокировки, блокирующего работу силового агрегата в случае взлома автомобиля;
функция постановки автомобиля на охрану в автоматическом режиме – для ее реализации необходимо запрограммировать блок управления;
если настроить функцию автоматической постановки автомобиля на охрану, то сигнализация заранее предупредит об этом звуковым сигналом;
опция автоматической постановки автомобиля на охрану в случае, если двери автомобиля не открывались, сигнализация также предупредит об этом водителя звуковым сигналом;
возможность охраны автомобиля без включения сигналов сирены;
наличие в противоугонной системе двух программируемых каналов управления дополнительными устройствами;
также автомобилист может подключить как отрицательный, так и положительный дверные датчики;
блок управления имеет специальный вход для отрицательного контроллера крышки багажника;
возможность настройки функции автоматического открытия и закрытия дверных замков в случае пуска или выключения двигателя;
автовладелец может настроить систему таким образом, чтобы она активировала охрану автомобиля как с сопровождающим звуковым сигналом, так и без него;
если автовладелец поставит машину на охрану, при этом одна из дверей автомобиля будет открыта, то сигналка предупредит его об этом, но эту функцию необходимо запрограммировать заранее;
к блоку управления подключается высокочувствительный ударный контроллер, причем автовладелец может самостоятельно регулировать чувствительность;
при необходимости можно будет настроить опцию «Hands Free», которая будет автоматически активировать или деактивировать охрану в случае приближения или удаления от автомобиля;
если водитель забудет выключить и поставить машину на охрану, противоугонная система предупредит его об этом (автор видео – канал щерханаларм).
Все дополнительные опции настраиваются в соответствии с инструкциями по установке и настройке. В техническом руководстве на автосигнализацию четко указаны все действия, которые необходимо выполнить для настройки той или иной опции, обратите внимание, что действия могут отличаться в зависимости от модели.
Кратко о функциональных возможностях брелока управления сигнализацией (на примере модели Magikar 5):
многофункциональный четырехкнопочный пульт дистанционного управления с ЖК-экраном;
реализована система Magic Code, позволяющая защитить брелок от перехвата сигнала;
на дисплее прибора отображается подтверждение выполненных функций и команд, причем все команды сопровождаются звуковым подтверждением;
возможность виброзвонка при необходимости;
сигналы, воспроизводимые брелоком, достаточно громкие, что позволяет автовладельцу всегда быть в курсе ситуации с безопасностью;
дальность действия пульта около 1,5 километров, разумеется, речь идет об открытой местности без помех и построек;
опция автоматической подсветки экрана;
На дисплее отображаются основные данные о работе противоугонной системы, в частности, индикация разряда аккумулятора в брелке, напряжение аккумулятора автомобиля, температура в салоне автомобиля, время, а также как работа двигателя после автозапуска;
с помощью пульта управления, как было сказано выше, можно запустить двигатель, эта функция программируется;
при необходимости автовладелец также может запрограммировать время с точностью до минуты, в которое нужно будет запустить силовой агрегат;
в случае срабатывания сигнальной сирены брелок издаст звук, а на дисплее появится характерное сообщение;
возможность быстрой настройки и программирования опций прямо с пульта (автор видео как работает неоригинальный Шерхан после года эксплуатации – Артур Ситдиков).
Типы и модели
На автомобильном рынке можно встретить множество различных моделей сигнализаций Шерхан, рассмотрим самые распространенные из них:
Линейка Magicar считается одной из самых популярных. Такие модели оснащены опцией автоматического запуска, а передача данных осуществляется по защищенному от перехвата каналу. Средняя дальность около 2 тысяч метров. Алгоритм шифрования меняется с каждым последующим сигналом, в результате чего вероятность взлома сводится к минимуму. Всего в этой линейке порядка 14 моделей, и все они отличаются невысокой ценой и функциональностью.
Линия Mobicar. Модели, относящиеся к этой линейке, обладают всеми технологиями, позволяющими надежно защитить автомобиль. Такие сигнализаторы комплектуются блоками управления, которые имеют компактные размеры, а система может работать с любой цифровой шиной, а управлять ею можно будет даже с мобильного телефона.
Линия Вселенной. Такие сигналы представляют собой телематические устройства, позволяющие точно определить координаты транспортного средства. По словам производителя, дальность оповещения и управления в данном случае не ограничена, хотя на самом деле в это верится с трудом. Также есть возможность использовать данные удаленной диагностики и изучать историю поездок на автомобиле. Главной особенностью моделей этой серии является предоставление потребителям бесплатных услуг в онлайн и оффлайн режимах, а автовладелец сможет следить за передвижением автомобиля с помощью смартфона или ПК.
Логикар. В эту серию входят 6 моделей противоугонных установок, одна из самых популярных – Logicar 1. В целом такие системы достаточно схожи с описанным выше Magicar, однако в данном случае дальность приема сигнала составляет 1500 м, в результате из которых их стоимость более доступна. В сигналке этой серии реализована система шифрования AES-128, что позволяет защитить автомобиль от взлома или свести эту вероятность к минимуму. Система позволяет следить за градусом, температурой мотора, а также узнать, сколько времени работает двигатель после автоматического запуска.
каньон. Для такой системы характерны небольшие размеры блока управления, дальность действия брелока в этом случае составляет 1,5 км. При необходимости автовладелец сможет настроить центральный замок таким образом, чтобы установить обходчик иммо.
Тайга. Изделия данной линейки изначально предназначены для монтажа на грузовые автомобили, спецтехнику, а также другие виды транспорта. Главное условие – наличие напряжения 23 вольта в бортовой сети. Сигнализация Шерхан Тайга защитит не только автомобиль от взлома и угона, но и груз, который в нем перевозится. Благодаря пульту с жидкокристаллическим дисплеем автовладелец сможет следить за состоянием автомобиля. Дальность сигнала в этом случае составляет 2 тысячи метров.
носитель один. Характеризуется наличием двусторонней связи, а также опцией автозапуска. Автовладелец может управлять транспортным средством с помощью команд, подаваемых с пульта дистанционного управления, который, в свою очередь, оснащен OLED-дисплеем. Также следует отметить, что система оснащена двумя зарядными устройствами, которые при необходимости можно подключить к аккумулятору или сети.
Инструкция по эксплуатации
Каждый автолюбитель, который хоть раз в жизни устанавливал и подключал противоугонную систему, знает, что это довольно сложная задача, с которой не каждому по силам. Если вы допустите ошибки при установке, то можете столкнуться с дальнейшей неработоспособностью сигналки, поэтому если вы решили сделать ее самостоятельно, то стоит быть осторожным (автор видео – канал АВТОсервис Никитин).
Как установить?
Настройка сигнализации выглядит так:
В первую очередь устанавливается блок управления, его нужно разместить в салоне, за центральной консолью, чтобы доступ к устройству был затруднен. Особенно для нападающего. Устройство не должно подвергаться воздействию влаги.
Сирена устанавливается в моторном отсеке, рупором вниз. Держите сирену подальше от двигателя, так как высокие температуры впоследствии выведут ее из строя.
Далее устанавливается датчик удара, желательно поставить так, чтобы он мог реагировать на удары по кузову автомобиля со всех сторон.
Обходчик иммобилайзера должен быть подключен к блоку иммо.
Антенный модуль размещен на лобовом стекле, а также светодиод, который будет сообщать о работе сигналки. Если в состав системы входят дополнительные элементы, их необходимо установить в соответствии с указаниями в инструкции по эксплуатации.
Также необходимо установить сервисную кнопку Valet, ее установка осуществляется в любом недоступном для злоумышленника месте. Кнопку можно разместить за приборной панелью, под рулем, в или за бардачком, под педалью, под сиденьем и т. д.
Как подключить?
Когда все элементы противоугонной системы будут установлены, их нужно будет соединить между собой. О подключении подробно рассказывать не будем, так как эта процедура индивидуальна для каждой модели сигнализации. Отметим лишь, что к системе должна прилагаться схема подключения, которой вы и будете руководствоваться.
Как настроить?
Сигналка так же настроена в соответствии с сервисной книжкой. Рассмотрим особенности тюнинга на примере модели Magikar 10. Процесс тюнинга начинается с программирования CAN модуля, это основной этап, в этом случае необходимо предварительно определить номер прошивки, он указан на модуле управления.
Не менее важным моментом при настройке является программирование функций. Для установки настроек доводчиков закрывающих окна при постановке автомобиля на охрану перепрограммируйте опции 2-4 в положение 2.
Что касается других не менее важных функций:
Для активации режима Slave необходимо установить опцию 2 -14 в положение 2.
Чтобы отключить возможность возврата в режим охраны, установите опции 1-8 на отметку 3. сигнализация сработает. Во избежание этого необходимо будет переместить функцию 1-1 в положение 3.
Для активации функции запуска силового агрегата на холостом ходу необходимо зажать кнопку Valet на несколько секунд. При ее нажатии индикатор должен загореться и погаснуть. тревога. Когда это произойдет, кнопку Valet следует отпустить, затем подождать еще около пяти секунд и снова удерживать ее нажатой в течение 4 секунд. В результате должен прозвучать сигнал сирены, это будет свидетельствовать об успешной настройке системы.
Как отключить?
Что делать, если противоугонная система не реагирует на команды брелока? Для этого можно воспользоваться кнопкой Valet, процедура отключения также индивидуальна для всех моделей, рассмотрим несколько вариантов. Однако если вы доверили установку сигнализации специалистам, не факт, что вы сможете найти эту кнопку. Затем можно попытаться отключить сирену, манипулируя зажиганием.
Начнем с модели Magikar 2:
Сначала нужно открыть машину ключом.
Далее вам нужно будет четыре раза повернуть ключ в замке из положения АСС в положение ON, сделать это нужно за три секунды.
Затем зажигание выключается.
Теперь сирена должна отключиться, при этом габариты моргнут один раз, а потом еще два раза через шесть секунд.
Будильник отключен, теперь можно попробовать запустить.
Для модели Magikar 4 инструкция аналогична, разница заключается только в положении ключа – если в предыдущем случае он был переведен из положения ACC в положение ON, то теперь его следует перевести из положения Lock в положение ON. Все остальные шаги повторяются.
Для моделей Sherkhan Magikar 6 инструкция другая, в этом случае нужно заранее узнать системный код, изначально это 1111:
Итак, сначала автомобиль открывается ключом.
Затем нужно трижды перевести ключ в замке из положения Lock в положение On, вы должны успеть это сделать за четыре секунды.
Затем зажигание выключается.
Далее нужно повторить второй пункт, но теперь будьте осторожны. Количество позиций ключа в замке должно соответствовать первой цифре кода, то есть если это 1, то ключ поворачивается один раз, если 4, то, соответственно, четыре раза.
Затем снова выключается зажигание.
После выполнения этих действий через четыре секунды сигнал должен мигнуть один раз, чтобы предупредить водителя о необходимости ввести следующую цифру кода.
Пункты 2 и 3 необходимо повторить, процедура проводится до тех пор, пока не будут введены все символы кода. Обратите внимание – в промежутках между точками сигналка должна давать “разрешение” на ввод следующих цифр.
При вводе последней цифры система должна дважды мигнуть.
В том случае, если вы выполнили все действия правильно, сирена должна отключиться и вы сможете запустить двигатель (автор видео Николай29канал 1979 года).
Плюсы и минусы противоугонной системы
Коротко о достоинствах и недостатках противоугонной системы Шерхан, сначала плюсы:
Достойное качество сборки всех элементов, за счет чего повышается надежность системы как весь.
Простота установки, довольно простые соединения цепей. Благодаря этому практически каждый автолюбитель сможет установить и подключить систему.
Защита каналов связи от перехватов, что обусловлено внедрением надежной системы импульсного шифрования.
Удобство использования. Если не сбивать настройки, то работа системы не вызовет у вас вопросов.
Высокий срок службы. Производитель гарантирует бесперебойную работу системы в течение пяти лет эксплуатации, но на самом деле срок ее службы может быть намного больше.
Возможность бесперебойной работы практически в любых климатических условиях.
Системный пульт управления отличается технологичной системой энергосбережения, благодаря которой пульта ДУ хватает на довольно продолжительное время.
Что касается недостатков, то их как таковых нет. На практике все недостатки связаны либо с неправильной установкой, либо с заводским браком; для некоторых потребителей сложно запрограммировать функцию автоматического запуска. К недостаткам можно отнести то, что заявленный производителем радиус действия не всегда соответствует действительности. 3. Scher-Khan Media One — один из самых дорогих вариантов (цена — около 16 тыс. руб.)
Автомобильная “Сигналка” Шерхан Logicar 1 является флагманским продуктом производителя, обладающим широким функционалом, включая опцию обратной связи с автомобилем. Также, благодаря уникальной кодировке сигнала, охранная система обладает высокой устойчивостью к взлому.
[ Скрыть ]
Технические характеристики
Автосигнализация Шерхан Logicar 1 имеет возможность автоматического запуска двигателя как мгновенно, по команде с коммуникатора, так и с задержкой, по таймеру. Оповещение автовладельца о состоянии автомобиля и возникновении тревожных ситуаций осуществляется посредством пульта дистанционного управления. Для этого используются вибрация или звуковые сигналы.
Параметры, которыми обладает данная система:
защита импульсных сигналов от перехвата осуществляется с помощью специальной авторской кодировки Magic Code PRO 2;
в режиме оповещения дальность действия брелока составит до 1,5 км, а при отправке команд дальность действия устройства уменьшится до 500 метров;
возможность включать и выключать режим охраны без использования коммуникатора, используя специальный пароль;
с использованием кода поэтапного снятия с охраны;
наличие трех видов сигналов тревоги – звуковой, оптический (с использованием оптики), а также передача импульсов по радиоканалу;
данные отправляются на рабочей частоте 433 МГц;
Предохранительные элементы, резисторные устройства, транзисторы и диоды применяются для защиты линий электропередач;
микропроцессорный модуль питается от бортовой сети напряжением 9-18 вольт;
значение тока потребления сигнализацией в режиме охраны будет от 20 до 35 мА;
выполнение системой всех функций возможно при температуре воздуха от -40 до +85 градусов;
батарейки ААА используются для питания основного пульта, для дополнительного – батарейки CR2016;
Срок службы батареи в основном коммуникаторе составляет около 4 месяцев, в дополнительном – до трех лет.
Оборудование
В комплект поставки Scher systems Khan входят следующие элементы:
Сервисное руководство пользователя по обслуживанию и настройке системы. Документация позволяет правильно установить, подключить и запрограммировать противоугонную систему.
Схемы подключения автосигнализаций.
Основное микропроцессорное устройство.
Коммуникатор с жидкокристаллическим дисплеем. Предназначен для настройки технических параметров и функциональности сигнализации. Наличие экрана обеспечивает возможность двусторонней связи с комплексом.
Запасной пейджер, без дисплея. Его главная особенность и отличие от основного брелока – отсутствие обратной связи и системы оповещения.
Комплект для установки сигнализации, в который входят силовые кабели и блоки.
Датчик удара и чувствительности. Предназначен для определения любых толчков и других воздействий на кузов автомобиля. В соответствии с сигналами, поступающими от датчика, информация поступает на основной коммуникатор и блок управления. Если удар сильный, срабатывает функция защиты.
Служебный ключ Jack, используемый для включения сигнализации аварийного режима. Оснащен кабелем с вилкой для подключения.
Модуль приемопередатчика с подключенным блоком.
Реле блокировки силового агрегата.
Концевой выключатель для установки на капот.
Сирена с колодкой для подключения.
Наклейка для крепления антенного модуля на стекле.
Для полной защиты перед установкой сигнализации Шерхан Logicar 1 необходимо дополнительно приобрести Концевики на двери и багажник.
Канал Arnage подробно рассказал о настройке противоугонного комплекса Логикар 1.
Основные функции
Опции данной модели сигнализации:
возможность синхронизации показаний коммуникаторов, связанных с микропроцессорным модулем;
возможность управления вторым автомобилем, если на нем установлена противоугонная система аналогичной модели;
подсветка экрана брелока;
опция сигнализации;
отображение времени в режиме онлайн;
блокировка кнопок на брелоке;
вариант защиты автомобиля при работающем двигателе;
включение режима охраны без звуковой и тревожной сигнализации;
наличие пяти настраиваемых каналов управления дополнительным электрооборудованием;
возможность программирования типа реле блокировки силового агрегата;
опция выбора количества сигналов управления замком двери и их продолжительности;
закрытие и открытие дверей при срабатывании и выключении системы зажигания;
возможность следить за напряжённостью мотора в соответствии с сигналами тахометра;
опция автоматического включения режима защиты;
Функция «Паника», позволяющая включать работу сигнализаций и осветительных приборов по команде с пульта.
Функции автоматического запуска двигателя:
возможность использования данной опции на автомобилях с МКПП или АКПП;
настройка дистанционного запуска двигателя внутреннего сгорания (ДВС) на автомобилях, оборудованных кнопкой Start/Stop для запуска двигателя;
возможность использования функции в автомобилях, оснащенных дизельными или бензиновыми силовыми агрегатами;
опция установки времени запуска двигателя.
Преимущества и недостатки
Преимущества, которыми обладает данная модель Шерхана:
Широкая функциональность. Сигнализация оснащена множеством опций, которые не только защищают автомобиль, но и упрощают его использование: синхронизация коммуникаторов, бесшумный режим охраны, отложенный запуск двигателя.
Высокая надежность. На самом деле взломать сигнализацию Sherkhan Logicar 1 путем перехвата кода практически невозможно из-за авторской системы кодирования сигналов.
Доступная цена. Стоимость сигнализации колеблется от 3800 до 5000 рублей в зависимости от региона продажи.
Достойное качество сборки. Все элементы и устройства, входящие в комплект системы, поставляются в защитном прочном кейсе.
Нет ложных срабатываний. При правильной настройке чувствительности датчика удара пользователь не столкнется с активацией режима тревоги без причины.
Недостатки, которые может иметь сигнализация:
Некорректная работа системы, возможны “глюки”. Потребители обычно сталкиваются с такой проблемой в результате ошибок установки. В частности, речь идет о неправильном подключении проводов.
Согласно отзывам, еще одним недостатком является низкая эффективность сигнализации при отрицательных температурах. В мороз система может выполнять команды с задержкой, иногда Logicar 1 не реагирует на сигналы с брелока.
Как установить сигнализацию?
Установка сигнализации может производиться в гараже. Предварительно необходимо подготовить набор инструментов для установки, а также отключить аккумулятор.
Для установки противоугонной системы необходимо иметь:
Мультиметр для измерения напряжения и определения обрывов (коротких замыканий) в электрических цепях;
Набор отверток;
набор торцевых ключей;
паяльник;
инструмент для зачистки проводов;
монтажные лопатки для внутренней разборки;
изолента черная;
поролон;
двусторонний скотч;
пластиковые зажимы для проводки.
Схема подключения
Для подключения охранного комплекса используется следующая схема подключения:
Общая Схема подключения элементов сигнализации (фрагмент 1) Общая схема подключения элементов сигнализации (фрагмент 2) Общая схема подключения элементов сигнализации (фрагмент 3) Общая карта подключения элементов сигнализации (фрагмент 4)
Пошаговая инструкция
Порядок установки следующий:
Микропроцессорный модуль устанавливается скрытым образом в автомобиль. Его можно разместить за приборной панелью, перчаточным ящиком или под приборной панелью. Желательно, чтобы получить доступ к устройству, пришлось разобрать обшивку в салоне, это предотвратит быстрый угон автомобиля. Для его фиксации используется двухсторонний скотч или пластиковые стяжки.
Модуль приемопередатчика устанавливается в верхнем углу лобового или заднего стекла. Важно, чтобы расстояние от антенны до металлических предметов было не менее 5 см, это позволит избежать помех. Перед установкой поверхность стекла необходимо очистить. Если монтаж осуществляется зимой, то ее температура может быть не ниже 10 градусов тепла. Прокладка провода от антенны к микропроцессорному модулю осуществляется под декоративной облицовкой кабины, при монтаже необходимо следить, чтобы кабель не был пережат.
Светодиодный индикатор установлен в углу переднего стекла. Сначала его поверхность необходимо очистить и обезжирить. В приборную панель можно встроить диодный индикатор, тогда предварительно в нем нужно сделать отверстие для установки лампочки.
Сирена располагается под капотом автомобиля, в наиболее защищенном от внешнего воздействия из-под днища автомобиля. Не устанавливайте сирену вблизи нагревательных приборов и движущихся частей. Рупор устройства рекомендуется располагать вниз, чтобы предотвратить образование влаги внутри.
Концевой выключатель капота крепится на металлическую поверхность максимально близко к кузову. В месте установки не должно быть скопления влаги. Когда капот закрыт, датчик защищен резиновым уплотнителем.
Датчик удара крепится в автомобиле двумя болтами. При установке необходимо учитывать, что пользователь должен иметь доступ к контроллеру, чтобы изменить параметр чувствительности. Датчик оснащен двумя регуляторами. Первый определяет чувствительность зоны предупреждения, а второй определяет зону тревоги. Для фиксации лучше выбрать центральную часть тела, чтобы устройство определяло физические воздействия со всех сторон тела.
При использовании дополнительных контроллеров их установка осуществляется с учетом рекомендаций производителя. Например, в магистрали системы охлаждения должен быть установлен датчик температуры двигателя.
После установки всех элементов они подключаются к блоку управления. Провода проложены под декоративной облицовкой салона автомобиля.
Руководство пользователя
Перед использованием брелока в устройство необходимо установить работающий источник питания. Аккумулятор вставляется в специальный отсек, спрятанный под задней крышкой коммуникатора. При установке необходимо учитывать полярность.
Обозначения кнопок и символов на брелоке
Обозначения всех индикаторов и номера кнопок на передатчике:
Индикатор Описание
Индикатор работы передатчика брелока-коммуникатора и наличия связи от брелока к процессорному блоку.
Индикатор наличия сигнала обратной связи.
Индикатор разряда батареи брелока-коммуникатора и Режим экономии батареи.
Индикатор времени, заряда батареи брелока-коммуникатора и дополнительная текстовая информация.
Индикатор режима Valet.
Индикатор состояния режима охраны. Индикатор блокировки и разблокировки в режиме Valet.
Индикатор выключения сирены.
Индикатор отключения датчика удара.
Индикатор вибрации.
Индикатор включения автоматического управления зажиганием центрального замка.
Индикатор тревоги.
Индикатор включения автоматического запуска двигателя по таймеру.
Индикатор дистанционного включения дополнительных каналов.
Индикатор турбо.
Индикатор пассивной охраны.
Индикатор перехода на режим работы со второй машиной.
Индикатор открытой дверцы.
Индикатор открытого капота.
Индикатор открытия багажника.
Индикатор срабатывания датчика удара.
Индикатор завершенного резервирования пуска и сигнализация, вызванная включением зажигания.
Индикатор работы двигателя.
Индикатор световой сигнализации.
Назначение номеров кнопок на брелоке
Программирование пейджера
Без программирования коммуникатора настройка тревожных функций Шерхан Logicar 1 будет невозможна.
Для привязки нового пульта выполните следующие действия:
Режим охраны автосигнализации отключен. Зажигание в машине должно быть выключено.
Кнопка на корпусе светодиода нажата, ее нужно зажать на две секунды. После этого фары автомобиля должны мигать.
В течение следующих пяти секунд кнопка нажимается снова. Если был установлен пароль на управление сигнализацией, то фары автомобиля должны дважды моргнуть. При наличии PIN-кода мигание будет одинарным.
Если используется пароль, он вводится. Если у вас нет PIN-кода, вам не нужно ничего делать.
Через пять секунд светодиод будет гореть постоянно. Это говорит о том, что автосигнализация вошла в меню привязки коммуникатора. В памяти микропроцессорного модуля сигнализации Sherkhan Logicar 1 может быть зарегистрировано не более трех брелоков.
В течение следующих 5 секунд нажимается первая кнопка брелока. Чтобы запрограммировать другие устройства, выполните те же действия.
Как запрограммировать автозапуск?
Для настройки автоматического запуска двигателя используйте таблицы программирования, приведенные в руководстве.
В соответствии с таблицей необходимо перевести функцию 2-13 в третью позицию. Это позволит автолюбителю изменить назначение программируемых каналов управления пусковым устройством и системой зажигания.
С помощью коммуникатора необходимо установить период времени с момента включения стартера до момента запуска силового агрегата. В соответствии с табличными данными наиболее близкое значение устанавливается для функции 2-20. Если тюнинг проводится на автомобиле с дизельным двигателем, то указывается срок по варианту 2-21. Если на автомобиле есть кнопка Start/Stop, настраиваются значения функции 2-25. На машинах с турбированным двигателем изменить вариант 2-24.
Затем необходимо настроить параметры, обеспечивающие бесперебойную работу функции. Имеется в виду время прогрева силового агрегата, а также работа фар в режиме автоматического запуска. Дополнительно нужно задать количество циклов для пуска двигателя в дистанционном режиме, рекомендуется выбирать не более четырех. Если двигатель будет запускаться по таймеру, необходимо выбрать временной интервал.
После установки времени необходимо «нажать» на кнопку 4 десять раз.
По окончании установки всех значений и функций необходимо одновременно нажать вторую и четвертую клавиши брелока. Опция таймера будет включена. Чтобы отключить функцию автоматического запуска, выполните те же действия.
Стол для программирования
Меню программируемых функций [кнопки (II+IV)]:
№ Функция [кнопка (I)] заводская настройка [кнопка (II)] [кнопка (III)] [кнопка (IV)]
2-1 Световая индикация зоны предупреждения датчика удара и дополнительного датчика Имеется индикация Нет индикации
2-2 Учет плавного выключения света салона 0,5 сек 5 сек 45 сек Автоматически при выключении салонного света
2-3 Длительность импульса отпирания замка багажника 0,5 с 4 с
2-4 Длительность управляющих импульсов центрального замка (открытие/закрытие) 0,5 сек/0,5 сек 3,5 сек/3,5 сек 0,5 сек/20 сек 3,5 сек/20 сек
2-5 Алгоритм отпирания замков дверей Одновременное отпирание всех дверей Приоритетное отпирание двери водителя Двойной импульс отпирания всех дверей
2-6 Двери с двойным импульсом Нет Да (всего 0,5 с)
2-7 Реле блокировки стартера Тип Нормально закрытый замок двигателя Нормально открытый замок двигателя
2-8 Длительность импульса для доп. канал 1 0,7 с 5 с 20 с Триггер
2-9 Длительность импульса для доп. канал 2 0,7 с 5 с 20 с Триггер
2-10 Длительность импульса для доп. канал 3 1 с 5 с 20 с 60 с
2-11 Длительность импульса для доп. канал 4 5 с 20 с 40 с 120 с
2-12 Длительность импульса для доп. канал 5 10 с 30 с 60 с 240 с
2-13 Алгоритм функционирования доп. каналы №3 (стартер), №4 (IGN1), №5 (IGN2/ACC) Каналы выкл. Дополнительные каналы общего назначения Выходы дистанционного запуска двигателя
2-14 Событие для включения доп. канал №1 Нажатие кнопки IV брелока на 2 секунды Постановка на охрану Успешное авто. или дистанционный запуск двигателя Конец автоматического запуска или двигателя
2-15 Событие для включения доп. номер канала 2 Нажатием кнопок (II+III) брелока на 0,5 секунды Снятие с охраны Включение режима охраны Окончание автоматического или дистанционного запуска двигателя
2-16 Событие для включения доп. канал #3 (2-13 при значении 1) Постановка на охрану Снятие с охраны Выключение двигателя
2-17 Событие для включения доп. канал #4 (2-13 при значении 1) Снятие с охраны Постановка на охрану Запуск двигателя ключом зажигания Выключение двигателя
2-18 Событие для включения доп. канал #5 (2-13 при значении 1) Включение режима тревоги Снятие с охраны Постановка на охрану Запуск двигателя ключом зажигания
2-19 Алгоритм работы слаботочного выхода IGN2 (дополнительный канал 5, 2-13 установить на 2) IGN2 АКК
2-20 Минимальное время вращения стартера 0,6 с 0,8 с 1,2 с 2 с
2-21 Интервал времени между включением зажигания и включением стартера 4 сек 8 с 10 с 15 с
2-22 Время работы двигателя в режиме Pit-Stop Режим Pit-Stop не используется Продолжительность Pit-Stop определяется функцией №19 Pit-Stop не ограничен по времени
2-23 Интервал времени между остановкой двигателя и выключением зажигания 0 с 4 с 15 с Через 4 с при попытках перезапуска
2-24 Время работы двигателя в режиме «Турбо» Режим «Турбо» не используется 120 сек 240 сек Автомат по сигналу тахометра
2-25 Импульс 0,6 с на выходе пускателя в конце дистанционного/автоматического пуска Импульс не появляется Импульс появляется
Антон Ковалев рассказал о работе опции автозапуска на примере модели Logicar 2, в случае с сигнализацией Logicar 1 принцип реализации будет аналогичным.
Режимы работы
Система Logicar 1 может работать в различных режимах:
Первая кнопка брелока используется для включения охраны, а вторая кнопка – для ее выключения. После выключения режима охраны открываются все дверные замки, разблокируется стартерный механизм и силовой агрегат. Если сигнализация звучит шесть раз сиреной при деактивации охраны, это свидетельствует о том, что сигнализация сработала. В случае пяти сигналов система включалась в результате получения импульса от датчика чувствительности.
Активация поиска автомобиля на парковке осуществляется по первой кнопке. При настройке опции защита автомобиля должна быть отключена. Световые приборы автомата мигнут пять раз, а коммуникатор прозвучит мелодичный сигнал.
Для открытия багажника третья кнопка брелока нажимается на 2 секунды. При включенной охране режим отключится автоматически, но замки на дверях не откроются. При необходимости потребитель может установить эту опцию для разблокировки дверных замков.
Для проверки состояния автосигнализации используется четвертая клавиша, кратковременно нажимается. После «клика» на дисплее коммуникатора должны появиться данные о работе противоугонной системы.
Режим “Паника” включается нажатием и удержанием 1-й кнопки брелока в течение двух секунд. Чтобы отключить опцию, необходимо «нажать» на первую или вторую клавишу.
Включение и выключение сигнализации по команде осуществляется нажатием кнопок 1 и 2 на брелоке.
Включение и выключение сервисного режима Valet осуществляется одновременным «нажатием» на клавиши 1 и 3. Данная функция используется, если автомобиль оставлен для ремонта на СТО.
Для дистанционного включения и выключения регулятора чувствительности нажмите одновременно кнопки 1 и 4.
Включение и выключение режима блокировки клавиш на брелоке производится кратковременным нажатием на третью и четвертую клавиши. При включении функции коммуникатор издаст короткий импульс, а на его дисплее появится надпись «Hold».
Включение режима охраны при работающем двигателе осуществляется нажатием первой кнопки на брелке. Зажигание должно быть включено, а все двери, а также капот и багажное отделение должны быть заперты. Дверные замки будут заблокированы, сигнализация активирует режим охраны. Если защита отключена или звучит сирена, противоугонная система автоматически остановит двигатель и заблокирует его работу.
Настройка режима «Пит-стоп», при котором можно включить охрану при работающем двигателе, когда нет ключа в зажигании, выполняется следующим образом:
При работающем силовом агрегате селектор коробки передач устанавливается в положение нейтральной скорости. В случае автоматических коробок рычаг переключения передач должен быть установлен в положение Park.
Рычаг ручного тормоза поднят.
Вторая клавиша коммуникатора нажата на две секунды. Передатчик издаст мелодичный сигнал, фары автомобиля должны мигнуть один раз. Будет активирована опция поддержки зажигания, а фары автомобиля будут мигать с частотой 1 раз в пять секунд.
Затем ключ в замке прокручивается в положение выключения, чтобы выключить зажигание. Силовой агрегат будет продолжать функционировать определенное время, заранее заданное потребителем.
Подробное описание вариантов брелока Шерхан Logicar 1 представлено каналом Buyer’s Notes.
Возможные неисправности
Проблемы характерные для данной модели автосигнализации:
Брелок не выполняет своих функций, не отправляет команды. Причиной проблемы может быть разряд аккумуляторов, механическая неисправность устройства или программный сбой. В случае отказа источника питания аккумулятор необходимо заменить. Если проблема в негативном воздействии влаги на устройство, но брелок необходимо разобрать и просушить, чтобы на его плате не осталось следов воды. При повреждении пульта его внутренние компоненты заменяются пайкой.
Повреждены провода, подключенные к сигнализации. При длительном использовании охранного комплекса возможен износ проводников, в частности, если они были проложены рядом с подвижными элементами и узлами. Чтобы найти поврежденный кабель, необходимо использовать мультиметр. После замены проводов рекомендуется обмотать их изолентой для дополнительной защиты от износа.
Один из элементов охранного комплекса вышел из строя. Речь идет о приемопередающем модуле, контроллере чувствительности, микропроцессорном блоке. Потребуется детальная проверка каждого устройства, в первую очередь необходимо убедиться в целостности контактов, через которые они подключены. Если блок управления вышел из строя в результате воздействия влаги, то его корпус необходимо разобрать и просушить, отсоединив его части. Неисправности программного характера микропроцессора можно решить перепрошивкой, которую лучше доверить специалистам.
Появились ложные срабатывания, тревога сработала без причины. Такая проблема обычно связана с неправильной настройкой чувствительности контроллера удара. Для устранения неисправности этот рабочий параметр необходимо уменьшить с помощью регулировки датчика. Не рекомендуется устанавливать значение чувствительности на минимум.
Скачать бесплатно инструкцию по установке и эксплуатации сигнализации Шерхан Logicar 1 в формате PDF
Вы можете скачать сервис мануалы по установке и настройке охранного комплекса по ссылкам:
Сколько стоит сигнализация Шерхан Logicar 1 и ее установка?
Стоимость противоугонной системы и ее установки:
Видео
Канал Щерханаларм подробно рассказал о возможностях защиты противоугонной системы Logicar 1.
Автосигнализация Шерхан Logicar 1 считается одним из самых надежных товаров от производителя. С помощью двусторонней связи пользователь будет предупрежден о любых проблемах, связанных с автомобилем. Из минусов комплекса потребители выделяют сложность монтажа системы.
[ Скрыть ]
Комплектация
Для начала рассмотрим компоненты, входящие в комплект автосигнализации:
Книга пользователя по установке. В документации подробно описано, как установить и подключить элементы комплекса к бортовой сети автомобиля.
Инструкция по применению. Позволяет настроить и правильно запрограммировать основные опции Scher Khan Logicar.
Карта установки и подключения.
главный блок управления.
Пейджер. Используется для контроля и настройки основных параметров и функций. С помощью брелока не только включается и выключается сигнализация, но и настраивается комплекс.
Запасной коммуникатор. Устройство не имеет экрана, но также позволяет выполнять основные функции.
Монтажный комплект. В комплекте силовые провода с разъемами.
Контроллер удара. Он используется для регистрации любого физического воздействия на кузов автомобиля и отправки информации об этом на пейджер.
, предназначен для перевода системы в сервисный режим. Оснащен проводом с разъемом для подключения.
Приемопередатчик с подключенным штекером.
Реле блокировки двигателя.
Один концевой выключатель. Может использоваться для установки на капот или заднюю дверь.
Сирена.
Наклейка для крепления трансивера на стекло.
Технические характеристики
Характеристики Автосигнализация Logicar 1:
«Сигналка» использует технологию Magic Code PRO 2, позволяющую обеспечить защиту от перехвата сигналов;
дальность действия пульта с устройством управления до 1500 метров в режиме оповещения и до 500 метров при подаче команд;
при утере коммуникатора процедуру снятия с охраны можно осуществить с помощью специального пароля;
можно использовать другой код для поэтапного отключения режима защиты;
режим с турбонаддувом можно настроить таким образом, чтобы при его работе изменялось время охлаждения турбины двигателя.
Видео АвтоПроект показывает, как можно взломать противоугонный комплекс Шерхан.
Функциональность Logicar 1
Основной функцией сигнализации является обеспечение безопасности машины.
Система оснащена возможностью запуска двигателя автомобиля на расстоянии, особенности которой следующие:
использование данной опции разрешено на автомобилях с МКПП и АКПП, а также на автомобили, оборудованные зажиганием с ключом Старт/Стоп;
этот вариант допускается эксплуатировать на машинах с двигателями, работающими на дизельном топливе или бензине;
можно установить время запуска ДВС;
возможно реализовать опцию во временном интервале каждые два, четыре или восемь часов;
можно запустить ДВС дистанционно, отправив команду с коммуникатора.
Отдельно следует рассказать о функциях пейджера с экраном:
на пейджер отправляется сообщение из центрального модуля в подтверждение выполненных или не выполненных опций;
если у вас вторая машина, то пейджер можно привязать к своей сигнализации, естественно при использовании на ней Sherkhan Logicar 1;
экран пейджера отображает время работы ДВС при включении режима Турбо, функции Пит-Стоп или дистанционного запуска;
коммуникатор отображает индикацию сигнала двусторонней связи;
уровень температуры в салоне автомобиля отображается на экране;
коммуникатор может информировать автовладельца об изменении напряжения питания автомобиля, диагностическая команда отправляется с пейджера;
брелок позволяет определить уровень заряда в источнике питания гаджета;
опция виброзвонка;
Режим энергосбережения предотвратит быструю разрядку источника питания в брелоке.
Антон Ковалев показал, как работает модель Logicar на Renault Duster.
Преимущества и недостатки
Преимущества Sherkhan Logicar 1:
Широкий функционал. Модель имеет необходимые опции для защиты автомобиля.
Надежность. В результате установки потребитель может не переживать за сохранность транспортного средства.
Низкая цена. Стоимость противоугонного средства в среднем от 3800 до 5000 рублей.
Высокое качество сборки. Все компоненты Sherkhan Logicar 1 выполнены в прочном корпусе, что позволяет исключить их поломку в результате падений или других физических воздействий.
К недостаткам можно отнести то, что, судя по отзывам потребителей, в работе сигнализации Шерхан Logicar 1 могут возникать сбои. Обычно этот недостаток связан с тем, что при установке не были соблюдены требования, которым должен соответствовать автомобиль.
Как установить сигнализацию?
Установка производится так:
Аккумулятор отключается. Это требуется для деактивации напряжения в бортовой сети. В противном случае при установке можно случайно замкнуть контакты на одном из устройств на массу, что приведет к поломке. Чтобы отключить напряжение от аккумулятора, отсоедините кабели с клеммами.
Установка процессорного модуля в салоне. Выбирайте место для установки так, чтобы устройство было недоступно преступнику при взломе автомобиля. Устанавливать устройство лучше всего за панелью управления, это место наиболее труднодоступное, к тому же придется разобрать центральную консоль. Снимите обшивку руля и приборной панели, отсоедините штекеры с проводами от устройства. Определяем свободное место за приборкой и устанавливаем в него блок. Для исключения негативного воздействия вибраций на устройство во время движения модуль можно обмотать поролоном.
На следующем этапе устанавливается сирена, ее необходимо разместить под капотом. Выберите место, которое будет наименее подвержено воздействию влаги и высоких температур. Не допускается монтировать устройство возле блока цилиндров, впоследствии сирена расплавится и не сможет выполнять свои функции.
Датчик удара устанавливается в кабине. Его нельзя размещать под днищем, контроллер быстро выйдет из строя в результате воздействия грязи и влаги. Установите датчик в центре кузова, это позволит ему эффективно определять воздействие на автомобиль со всех сторон. Разместить устройство можно на перегородке, разделяющей моторный отсек и салон.
Установите антенну на внутренней стороне ветрового стекла. Возможен монтаж приемопередатчика под стеклом на приборной панели, но желательно, чтобы этот элемент располагался как можно выше в салоне. Это обеспечит эффективный прием и передачу сигнала. Обратите внимание, что на качество импульсов влияет наличие вблизи антенны металлических предметов. Желательно, чтобы они располагались не ближе 4 см от устройства.
Установите концевой выключатель на капот. После установки занесите соединительный кабель к выключателю в салон автомобиля.
Выполните настройку сервисного ключа. Кнопка Valet должна быть замаскирована, так как с ее помощью можно выключить Sherkhan Logicar 1. Можно спрятать ключ в жгут со штатной проводкой.
Руководство пользователя
Ниже мы разберем основные нюансы технического руководства по использованию и настройке Sherkhan Logicar 1. брелок представлен ниже.
Назначение индикаторов на коммуникаторе Назначение кнопок на коммуникаторе
Привязка коммуникатора
Программирование пейджера:
Выключение защитного режима Шерхан Logicar 1. При выключенном зажигании нажать клавишу, расположенную на корпусе коммуникатора диодный элемент, кнопка удерживается две секунды. Фары автомобиля должны мигнуть один раз.
Затем в течение пяти секунд нужно снова нажать на кнопку. Индикаторы мигнут дважды, если пароль не используется. Если есть код, то световые приборы мигнут один раз.
Если вы используете пароль, то вы должны ввести его значение. Фары в машине мигнут дважды.
Через пять секунд диодная лампочка будет гореть без перерыва. Это говорит о том, что потребитель может прописать новый пульт дистанционного управления. Всего Sherkhan Logicar 1 позволяет привязать не более трех коммуникаторов.
В течение пяти секунд нажмите на первую клавишу коммуникатора. Аналогично повторяется процедура привязки других пультов.
Программирование автозапуска
Как включить автозапуск:
Согласно таблице настроек переместите опцию 2-13 в позицию 3. Благодаря этому можно изменить назначение каналов управления стартовым механизмом и зажиганием.
С помощью пульта дистанционного управления установить временной интервал с момента срабатывания стартера до момента запуска двигателя внутреннего сгорания. Для опции 2-20 рекомендуется установить ближайший параметр из таблицы. Если вы настраиваете функцию для автомобиля с дизельным двигателем, необходимо указать временной интервал для 2-21. При установке параметра на машинах, оснащенных системой зажигания «старт/стоп», необходимо отрегулировать опцию 2-25. Если автомобиль оборудован агрегатом с турбонаддувом, то следует отрегулировать функцию 2-24.
Следующим шагом является настройка нескольких параметров, которые обеспечат корректную работу функций. Речь идет о времени прогрева двигателя и работе световых приборов машины при автоматическом запуске. Также нужно установить интервал включения опции по таймеру и внести коррективы в количество циклов запуска ДВС. Если двигатель не работает, то нет смысла разряжать аккумулятор бесконечными попытками его запустить. Обычно специалисты устанавливают четыре стартовых цикла.
После установки параметров нажмите одновременно кнопки 2 и 4 коммуникатора. Это активирует таймер.
После установки времени нажмите четвертую клавишу десять раз подряд. Это позволит вам настроить параметры. Когда настройки определены, нужно нажать на клавиши 2 и 4. Это активирует опцию.
Повторите шаги настройки в Sherkhan Logicar 1, чтобы отключить опцию автозапуска.
Режимы
Описание режимов, в которых может работать Sherkhan Logicar 1:
Защита активируется нажатием первой клавиши; для деактивации используйте кнопку 2 коммуникатора. При отключении замки на дверях откроются, пусковой механизм и двигатель разблокируются. Если при отключении сирена подала шесть сигналов, это говорит о том, что сработала тревога. Его срабатывание происходит за счет срабатывания концевых выключателей на дверях или капоте. Когда сирена издавала пять гудков при выключении, система срабатывала по команде шок-контроллера. Если сирена подала четыре сигнала, это свидетельствует о срабатывании зоны предупреждения контроллера чувствительности.
Для активации поиска автомобиля на стоянке необходимо нажать на коммуникаторе кнопку 1 при включенной функции охраны. Фары автомобиля мигнут пять раз, а пейджер издаст один звуковой сигнал.
Чтобы открыть дверь багажника, удерживайте нажатой клавишу 3 коммуникатора в течение двух секунд. Если активирован режим охраны, то он автоматически выключится, но замки дверей не будут разблокированы. Можно настроить открытие багажника с разблокировкой замков на дверях.
Режим проверки состояния Sherkhan Logicar 1 запускается коротким нажатием на кнопку 4. Информация о состоянии комплекса будет отображаться на экране пейджера.
Активация режима «Паника» осуществляется удержанием первой клавиши коммуникатора в течение двух секунд. Для отключения функции нажимается первая или вторая кнопка.
Для включения или выключения сирены тревоги можно удерживать первую и вторую кнопки коммуникатора.
Фотогалерея “Таблицы настройки”
Основные неисправности
Ошибки и проблемы, с которыми может столкнуться пользователь:
Отказ коммуникатора. Выход из строя пейджера может быть связан с разрядкой источников питания, поэтому при появлении первых проблем в передаче команд проверьте аккумулятор. Если она села, ее нужно поменять. Откройте заднюю крышку и замените блок питания, соблюдая полярность. Если проблема в механическом повреждении коммуникатора или воздействии влаги, необходимо разобрать корпус и оценить состояние платы. Поврежденные компоненты, такие как конденсаторы и контакты, должны быть заменены и перепаяны, а контактные элементы должны быть очищены в случае окисления.
Повреждение провода. При длительном использовании могут быть повреждены электрические цепи, особенно если они были проложены в районе подвижных частей тела. Для диагностики потребуется помощь электрика. При наличии опыта и навыков можно использовать тестер для поиска поврежденных проводов. Электрические цепи подлежат замене вне зависимости от характера повреждения.
Отказ одного из компонентов. Это может быть датчик удара, процессорный модуль, антенный адаптер. Необходимо провести диагностику контактов на этих устройствах, зачистить окислившиеся разъемы. При более серьезных проблемах потребуется детальная диагностика устройств. Неисправности блока управления можно устранить самостоятельно, если они связаны с аппаратной частью. При попадании воды на устройство его необходимо разобрать и просушить. А вот в случае программных сбоев рекомендуется доверить устранение неполадок специалистам, так как может потребоваться перепрошивка блока.
Ложные срабатывания. Эта проблема связана с ошибками, допущенными при настройке контроллера удара. В соответствии с инструкцией и схемой установки необходимо отрегулировать датчик. Требуется уменьшить чувствительность, чтобы контроллер не срабатывал от проезжающих машин. Но порог чувствительности нельзя ставить на минимум, так как это приведет к тому, что Sherkhan Logicar 1 вообще не будет фиксировать воздействие на кузов автомобиля.
Как создать CD автозапуска
Перейти к содержимому
Мастера дисков
Есть вопрос?
Сообщение US
Сообщение US

Вызов, чтобы поговорить с нашими экспертами:
.
компакт-диск | DVD | винил
Инструкции по созданию автозапуска для вашего мастера CD или DVD
Когда компакт-диск вставлен в компьютер, Windows предлагает пользователю несколько вариантов открытия диска. Это может включать «исследование» содержимого диска или воспроизведение диска в WMP (Windows Media Player).
Более удобный для пользователя подход к работе с дисками данных в Windows состоит в создании диска таким образом, чтобы он автоматически запускал нужное программное обеспечение или запускал определенный файл в назначенной программе. Примером этого может быть файл PDF в Adobe Reader.
Создавая компакт-диск с этой функциональностью, пользователь экономит время и усилия, связанные с изучением содержимого диска, чтобы найти нужные файлы для запуска.
Диск с такими функциями называется автозапускаемым компакт-диском. Его довольно просто реализовать с помощью существующих инструментов в среде Windows или MAC, и он выглядит очень профессионально для конечного пользователя.
Компакт-диск с автозапуском также полезен, когда конечный пользователь не очень хорошо разбирается в компьютерах и может нуждаться в помощи при перемещении к нужным частям диска.
«Открытый» автозапуск против автозапуска «shellexecute»
Существует два основных типа файлов автозапуска, которые мы можем создать. Один известен как «открытый» автозапуск, а другой — автозапуск «shellexecute».
«Открытый» автозапуск используется, когда необходимо запустить определенный исполняемый файл с компакт-диска. Исполняемый файл можно определить по расширению .exe в конце имени файла.
Автозапуск shellexecute используется, когда нам нужно открыть определенный файл в его родном программном обеспечении, которое уже предустановлено на компьютере.
Например, если мы хотим, чтобы компьютер пользователя открыл определенное программное обеспечение на компакт-диске, мы используем метод «открыть», а если мы хотим открыть, скажем, PDF-файл с компакт-диска, мы должны использовать метод « shellexecute», используя сценарий для запуска Adobe Reader, а затем откройте файл PDF в Adobe Reader.
Для создания файла автозапуска мы будем использовать Блокнот, который предустановлен на всех компьютерах с Windows.
Рис. 1. На изображении выше показан метод «открыть» для файла autorun.inf, который используется для запуска исполняемых файлов. Он был создан с помощью Блокнота.
Создайте автозапуск с помощью команды «открыть»
Первое, что нужно сделать, это запустить Блокнот.
Затем мы набираем «[autorun]» в первой строке.
Во второй строке вводим «open=filename.exe» (где имя файла заменяется на имя программы).
Затем мы сохраняем файл под именем «autorun.inf».
Создайте автозапуск с помощью команды «shellexecute»
Откройте Блокнот, и, как и выше, первая строка содержит «[autorun]».
Затем вторая строка содержит «shellexecute=имя файла.расширение», где «имя файла» — это имя файла, а «.расширение» — расширение файла. Используя приведенный выше пример файла PDF, файл может называться discwizards.pdf.
Как и в методе «открыть», сохраняем файл как «autorun.inf».
Рис. 2. Снова мы видим файл autorun.inf, на этот раз с использованием метода «shellexecute» для запуска неисполняемого файла, например pdf.
Важная информация о приведенных выше инструкциях:
Не вводите апострофы, только их содержимое.
Если ваши имена файлов содержат пробелы в соглашении об именах, то для целей автозапуска (который не может распознавать имена файлов с пробелами) либо удалите пробелы, либо замените пробелы символами подчеркивания в исходных файлах.
Файл автозапуска будет находиться в корне диска. Если вам нужен автозапуск для запуска файла, который хранится глубже в другой папке, мы можем сослаться на этот файл, используя имя папки перед именем файла, следовательно, nameoffolder/filename.extension.
Следует помнить, что те пользователи, которые особенно заботятся о безопасности, могут отключить возможность запуска компакт-дисков без какого-либо вмешательства пользователя, и поэтому файл autorun.inf не будет работать в этом случае. Однако они, скорее всего, будут опытными пользователями, которым будет удобно самостоятельно перемещаться по содержимому диска, и они, вероятно, найдут правильное содержимое диска.
Также стоит нанести на упаковку компакт-диска или печать на диск инструкцию, информирующую пользователей о наличии автозапуска, а также предоставить инструкцию по работе с диском, на случай, если автозапуск не запустится.
Включите индивидуальную иконку и метку для ваших компакт-дисков с автозапуском
Если вам удалось следовать приведенным выше инструкциям без заминок, то дополнительная функция, которую мы можем закодировать в автозапуске, заключается в отображении пользовательской иконки в проводнике Windows для вашего CD и собственное имя тома/метки, а не стандартное соглашение об именовании Windows. Значок может представлять собой логотип компании или другую графику, относящуюся к содержимому диска, а имя тома — текстовое название, описывающее содержимое диска.
Чтобы включить настраиваемый значок, сначала создайте значок размером 30 на 30 пикселей. Это можно сделать в MS Paint или, если у вас есть платное программное обеспечение, такое как Photoshop, его тоже можно использовать. Сохраните этот файл с расширением .ico. Затем в файле autorun.inf мы добавляем в конец следующую строку: «icon=filename.ico».
Чтобы создать пользовательское имя тома/метки, в файле autorun. inf мы добавляем «label=MyCDName», где MyCDName заменяется описательным именем содержимого диска. Не забудьте поместить обе эти команды в отдельные новые строки и не включать апострофы.
Наконец, мы обеспечиваем размещение файла autorun.inf в корневой или самой верхней папке содержимого компакт-диска и обязательно включаем этот файл при создании главного компакт-диска.
И последнее замечание: убедитесь, что диск работает должным образом, протестировав его на различных компьютерах перед отправкой в Disc Wizards или любому другому производителю компакт-дисков для массового тиражирования.
Примечание для пользователей Mac и OSX
Диски автозапуска создавать в OSX непросто. Apple отключила любую функцию прямого автозапуска в среде OSX, поэтому ее практически невозможно реализовать, если только мы не используем грубые хаки (не рекомендуется).
В качестве альтернативы можно создать собственный дизайн окна Finder, который разъясняет пользователю, как использовать диск. Есть несколько платных приложений, которые могут это сделать, а также использовать встроенные дисковые утилиты в среде OSX.
Если у вас есть какие-либо вопросы по авторингу компакт-дисков или автозапуску, вы можете написать нам по электронной почте или позвонить по указанным выше номерам телефонов. Мы будем рады помочь вам с вашим запросом и ответить на любые ваши вопросы.
Как отключить автозапуск и автозапуск в Windows 10
Изображение: Маккензи Берк Яблоко
Apple Far Out Recap: новейшее оборудование, программное обеспечение и многое другое от Apple
Apple только что завершила осеннее мероприятие 2022 года Far Out, на котором были представлены новые анонсы линейки Apple, включая iPhone 14, Apple Watch Ultra, AirPods Pro 2 и многое другое. Кларенс Рейнольдс из TechRepublic беседует с Тамарой Скотт и Каити Нортон, чтобы обсудить событие и технологию, которая скоро будет выпущена.
Кларенс Рейнольдс
08:38 Опубликовано: 12 сентября 2022 г. Изменено: 12 сентября 2022 г. Читать далее Посмотреть все видео Инновации
Топ-5 суперкомпьютеров 2022 года
Tom Merritt входит в рейтинг лучших суперкомпьютеров TOP500 этого года. Также читайте статью по адресу: https://www.techrepublic.com/article/top-supercomputers/
Том Меррит
02:27 Опубликовано: 25 июля 2022 г. Изменено: 25 июля 2022 г. Читать далее Посмотреть все видео Программного обеспечения
5 вещей, которые вы не знали о Windows 1.0
Том Мерритт выделяет пять вещей, которые вы, возможно, не знали о первой операционной системе Windows. Также прочитайте статью по адресу: https://www.techrepublic.com/article/top-didnt-know-windows/
Том Меррит
02:27 Опубликовано: 13 июля 2022 г. Изменено: 13 июля 2022 г. Читать далее Посмотреть все видео Мобильность
5 лучших альтернатив Google Authenticator
Том Мерритт рассказывает о лучших альтернативах приложению двухфакторной аутентификации Google. Также ознакомьтесь со статьей по адресу: https://www.techrepublic.com/article/top-alternatives-google-authenticator/ 9.0003
Том Меррит
02:13 Опубликовано: 30 июня 2022 г. Изменено: 30 июня 2022 г. Читать далее Посмотреть все видео Программного обеспечения
Как отфильтровать Asana по проекту
Джек Уоллен поможет вам отфильтровать задачи Asana по проекту или нескольким проектам и применить дополнительные фильтры. Полное пошаговое руководство можно найти по адресу: https://www.techrepublic.com/article/how-to-filter-asana-project/ 9.0003
Джек Уоллен
01:13 Опубликовано: 23 июня 2022 г.

Инструкция и руководство на русском

РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ СИСТЕМА ТРЕВОЖНОЙ СИГНАЛИЗАЦИИ Т…

Видео

Назначение scher-khan magicar 9

Основные функции

РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ …

Технические характеристики

РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ …

Преимущества и недостатки

РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ …

Комментарии

Всё ещё не с нами?

Возможные неисправности

Как включить автозапуск

Настройка автозапуска на автосигнализациях Аллигатор

Принцип работы функции автозапуска двигателя

Как включить автозапуск на сигнализации Аллигатор?

По времени

Автозапуск по температуре

Как отключить автозапуск на сигнализации Alligator?

Официальная инструкция по эксплуатации систем с автозапуском

Наиболее частые неисправности

Отключить автозапуск Шерхан Магикар 5: как убрать на сигнализации

Как отключить автозапуск

Заглушить автозапуск

По времени

По температуре

Как отключить опцию на лето

инструкция, настройка автозапуска и программирование брелка

Как настроить Шерхан Магикар 7 для записи брелков в память сигнализации?

Видео: Управление и настройка Scher-khan magicar

Аварийное снятие с охраны

Настройки автозапуска Магикар 7

Инструкция и руководство на русском

РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ СИСТЕМА ТРЕВОЖНОЙ СИГНАЛИЗАЦИИ Т…

Прошивка и перепрограммирование

Назначение scher-khan magicar 9

Возможные неисправности

РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ …

Инструкция как запрограммировать пульт Шерхан 9 Про 2

РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ …

Видео

РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ …

Комментарии

Всё ещё не с нами?

Настройка и привязка нового брелка к сигнализации

Как включить автозапуск

Добавить комментарий Отменить ответ
