Предохранители и реле Ford Mondeo (Mk4; 2007-2010)
ford
Автор redactor3 На чтение 9 мин Просмотров 2.5к. Опубликовано
Содержание
- Расположение блока предохранителей
- Пассажирское отделение
- Моторного отсека
- Багажное отделение
- 4-дверный и 5-дверный
- Вагон
- Схемы блока предохранителей
- Блок предохранителей в салоне
- Блок предохранителей в моторном отсеке
- Блок предохранителей в багажном отделении
В этой статье мы рассматриваем Ford Mondeo (Mk4) третьего поколения до рестайлинга, выпускавшийся с 2007 по 2010 год. Здесь вы найдете схемы блоков предохранителей Ford Mondeo 2007, 2008, 2009 и 2010 годов , получите информацию о местонахождении автомобиля.
Расположение блока предохранителей
Пассажирское отделение
Этот блок предохранителей расположен под перчаточным ящиком.
Чтобы получить доступ: ослабьте винты, поверните ручку на 90 градусов и извлеките блок предохранителей из удерживающего кронштейна, опустите блок предохранителей и потяните его на себя.
Моторного отсека
Багажное отделение
4-дверный и 5-дверный
Снимаем крышку с левой стороны багажника.
Вагон
Освободите фиксаторы и снимите крышку с левой стороны багажного отделения.
Схемы блока предохранителей
Блок предохранителей в салоне
Назначение предохранителей в панели приборов
| № | Усилитель | Описание |
|---|---|---|
| F1 | 7,5 А | Модуль рулевого колеса |
| F2 | 5А | Кластер |
| F3 | 10А | Внутренние лампы |
| F4 | 5А | Иммобилайзер двигателя |
| F5 | 7,5 А | Адаптивный круиз-контроль (ACC) |
| F6 | 5А | Датчик дождя |
| F7 | 20А | Зажигалка |
| F8 | 10А | Подача разблокировки лючка топливного бака |
| F9 | 15А | Омыватели лобового стекла – задние |
| F10 | 15А | Омыватели лобового стекла – передние |
| F11 | 10А | Деблокировка багажного отделения |
| F12 | 10А | Поставка замка лючка топливного бака |
| F13 | 20А | Топливный насос |
| F13 | 7,5 А | Топливный насос (2,2 л Duratorq-TDCi Stage V) |
| F14 | 5А | Дистанционный частотный приемник, Датчик движения в салоне |
| F15 | 5А | Выключатель зажигания |
| F16 | 5А | Звуковой оповещатель резервного аккумулятора (сигнализация), OBD II (диагностика бортового компьютера) |
| F17 | 5А | Привод вибрации рулевого колеса |
| F18 | 10А | SRS (подушка безопасности) питание |
| F19 | 7,5 А | ABS, датчик рысканья (ESP), электрический стояночный тормоз (EPB), питание педали акселератора |
| F20 | 7,5 А | Электронное питание, электронный предохранитель, зеркало с автоматическим затемнением, предупреждение о выезде с полосы движения |
| F21 | 15А | Поставка радио |
| F22 | 5А | Выключатель стоп-сигнала |
| F23 | 20А | Люк |
| F24 | 5А | Поставка модуля климат-контроля и рулевой колонки |
Блок предохранителей в моторном отсеке
Назначение предохранителей в моторном отсеке
| № | Усилитель | Описание |
|---|---|---|
| F1 | 10А | Модуль управления коробкой передач (AWF21) |
| F1 | 15А | Модуль управления коробкой передач (MPS6) |
| F2 | 5А | Контроль свечей накаливания (дизельные двигатели) |
| F2 | 5А | Контроль свечи накаливания испарителя (2,0 л Duratorq-TDCi Stage V и 2,2 л Duratorq-TDCi Stage V) |
| F3 | 70A | Вентилятор охлаждения двигателя – сдвоенный вентилятор (2,3 л Duratec-HE и 2,2 л Duratorq-TDCi автомат) |
| F3 | 80А | Электрогидравлический усилитель руля (EHPAS) (1,6 л Duratec-16V Ti-VCT Stage V, 1,6 л EcoBoost SCTi, 2,0 л EcoBoost SCTi, 1,6 л Duratorq-TDCi Stage V и 2,0 л Duratorq-TDCi Stage V) |
| F4 | 60А | Свечи накаливания |
| F5 | 60А | Вентилятор охлаждения двигателя (1,6 л Duratorq-TDCi, 2,0 л Duratorq-TDCi, 2,0 л Duratorq-TDCi Stage V, 2,2 л Duratorq-TDCi manual, 1,6 л Duratec-16V Ti-VCT Stage V, 2,0 л Duratec-HE, 2,3 л Duratec-HE, 2,0 л EcoBoost SCTi) |
| F5 | 70A | Вентилятор охлаждения двигателя – сдвоенный вентилятор (1. 6L EcoBoost SCTi) |
| F6 | 7,5 А | Датчик HEGO (1,6 л Duratorq-TDCi) |
| F6 | 10А | Датчики HEGO 1, датчик CMS, датчик кислорода (управление двигателем) |
| F6 | 20А | Свеча накаливания испарителя (2,0 л Duratorq-TDCi Stage V, 2,2 л Duratorq-TDCi Stage V) |
| F7 | 5А | Катушки реле |
| F8 | 10А | Модуль управления трансмиссией, блок дозирования топлива, датчик массового расхода воздуха, клапан регулирования давления в топливной рампе (управление двигателем). |
| F8 | 20А | Модуль управления трансмиссией (2,0 л EcoBoost SCTi и 2,0 л Duratorq-TDCi Stage V) |
| F8 | 15А | Модуль управления трансмиссией (1,6 л EcoBoost SCTi, 1,6 л Duratorq-TDCi и 2,2 л Duratorq-TDCi Stage V) |
| F9 | 10А | Датчик массового расхода воздуха, топливные форсунки, регулируемый впускной клапан, регулируемый выпускной клапан, катушки зажигания (управление двигателем). |
| F9 | 5А | Испаритель топливного насоса (2,0 л Duratorq-TDCi Stage V) |
| F9 | 7,5 А | Датчик массового расхода воздуха, перепускной клапан системы рециркуляции ОГ, испаритель топливного насоса (2,2 л Duratorq-TDCi Stage V) (система управления двигателем) |
| F9 | 7,5 А | Клапан дегазации, датчик TMAF, активная заслонка решетки, перепускной клапан, катушка реле, дополнительный ход, водяной насос (1,6 л EcoBoost SCTi). |
| F10 | 10А | Модуль управления двигателем (2,0 л Duratorq-TDCi, 1,6 л Duratec-16V Ti-VCT Stage V) |
| F10 | 7,5 А | Вспомогательный двигатель включен, водяной насос (1,6 л EcoBoost SCTi) |
| F11 | 10А | Клапан PCV, клапан VCV, датчик воды в топливе, звуковой клапан продувки, клапан управления завихрением, регулируемый впускной клапан, клапан рециркуляции отработавших газов, масляный регулирующий клапан IVVT (управление двигателем). Датчик T.MAF, регулируемый выпускной клапан, активная заслонка решетки радиатора, клапан продувки адсорбера, клапан управления турбонаддувом, перепускной клапан (управление двигателем). |
| F11 | 10А | Клапан управления турбонаддувом, датчик массового расхода воздуха, активная заслонка решетки радиатора, клапан рециркуляции ОГ, клапан VCV (1,6 л Duratorq-TDCi) |
| F11 | 5А | Датчик массового расхода воздуха, датчик воды в топливе, активная заслонка решетки радиатора, дозирующий клапан на входе (2,0 л Duratorq-TDCi Stage V). |
| F11 | 7,5 А | Давление в топливной рампе, дозатор топлива, испаритель топливного насоса, активная заслонка решетки радиатора (2,2 л Duratorq-TDCi Stage V) |
| F11 | 10А | Клапан управления турбонаддувом, регулируемый впускной клапан, регулируемый выпускной клапан, продувочный клапан адсорбера, электрический перепускной клапан (1,6 л EcoBoost SCTi). |
| F12 | 15А | Катушки зажигания (1,6 л EcoBoost SCTi и 2,0 л EcoBoost SCTi) |
| F12 | 10А | Катушка на штекере; Клапан продувки адсорбера, датчик давления в гидроусилителе рулевого управления (система управления двигателем) |
| F12 | 10А | Дроссельная заслонка системы рециркуляции ОГ, регулируемое управление турбонаддувом (2,0 л Duratorq-TDCi) |
| F12 | 5А | Катушки реле (2,0 л Duratorq-TDCi Stage V, 2,2 л Duratorq-TDCi Stage V и 1,6 л Duratorq-TDCi) |
| F13 | 15А | Кондиционирование воздуха |
| F14 | 15А | Нагреватель дизельного фильтра (2,0 л Duratorq-TDCi, 2,0 л Duratorq-TDCi Stage V и 1,6 л Duratorq-TDCi) |
| F14 | 10А | Датчик HEGO (2,2 л Duratorq-TDCi Stage V) |
| F15 | 40А | Реле стартера |
| F16 | 80А | Дополнительный дизельный отопитель (PTC) |
| F17 | 60А | Питание центрального блока предохранителей A |
| F18 | 60А | Питание центрального блока предохранителей B |
| F19 | 60А | Питание заднего блока предохранителей C |
| F20 | 60А | Питание заднего блока предохранителей D |
| F21 | 30А | VQM / без VQM: кластер / аудио / AC / FLR |
| F22 | 30А | Модуль стеклоочистителя |
| F23 | 30А | Обогрев заднего стекла |
| F24 | 30А | Омыватель фар |
| F25 | 30А | Клапаны ABS |
| F26 | 40А | Насос ABS |
| F27 | 25А | Топливный обогреватель |
| F28 | 40А | Нагреватель воздуходувки |
| F29 | – | Не используется |
| F30 | 5А | Подача ABS 30 |
| F31 | 15А | Рог |
| F32 | 5А | Топливный отопитель – дистанционное управление |
| F33 | 5А | Модуль переключателя света, катушки блока предохранителей в моторном отсеке |
| F34 | 40А | Обогрев лобового стекла (левая сторона) |
| F35 | 40А | Обогрев лобового стекла (правая сторона) |
| F36 | 15А | Подача 15 заднего дворника |
| F37 | 7,5 А | Подогрев форсунок переднего омывателя / FLR + FSM KL15 |
| F38 | 10А | Подача PCM / TCM / EHPAS 15 |
| F39 | 15А | Адаптивная система переднего освещения (AFS) |
| F40 | 5А | Модуль коррекции фар / AFS |
| F41 | 20А | Приборная доска |
| F42 | 5А | IP-адрес кластера |
| F43 | 15А | Аудио / модуль BVC / модуль DAB |
| F44 | 5А | Автоматический AC / Ручной AC |
| F45 | 5А | FLR (Старт-стоп) |
Блок предохранителей в багажном отделении

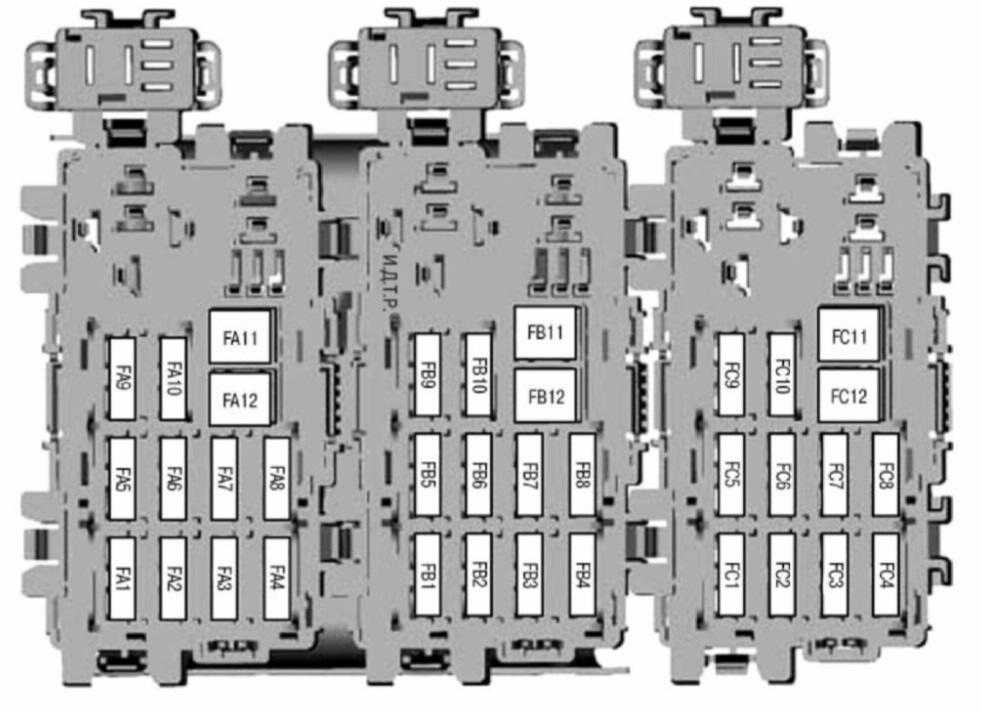

Назначение предохранителей в заднем блоке предохранителей
| № | Усилитель | Описание |
|---|---|---|
| FA1 | 25А | Дверной модуль (левый передний) (стеклоподъемник вверх / вниз, центральный замок, электрически складывающееся зеркало, зеркало с подогревом) |
| FA2 | 25А | Дверной модуль (правая передняя) (стеклоподъемник вверх / вниз, центральный замок, электрически складывающееся зеркало, зеркало с подогревом) |
| FA3 | 25А | Дверной модуль (левая задняя) (окно вверх / вниз) |
| FA4 | 25А | Дверной модуль (правая задняя) (окно вверх / вниз) |
| FA5 | 10А | Замок сзади (без модулей задней двери) |
| FA6 | 15А | Вспомогательная розетка питания |
| FA7 | 5А | Катушки реле |
| FA8 | 20А | Модуль автомобиля без ключа |
| FA9 | 5А | Катушки реле VQM (Start Stop) |
| FA10 | – | Не используется |
| FA11 | 20А | Принадлежности, модуль прицепа |
| FA12 | 30А | Сиденье водителя с электроприводом |
| FB1 | – | Не используется |
| FB2 | 15А | Подвесной модуль |
| FB3 | 15А | Сиденье водителя с подогревом |
| FB4 | 15А | Сиденье переднего пассажира с подогревом |
| FB5 | 15А | Левое заднее сиденье с подогревом |
| FB6 | – | Не используется |
| FB7 | 15А | Правое заднее сиденье с подогревом |
| FB8 | 5А | Парковочный ассистент, BLIS |
| FB9 | 30А | Сиденье переднего пассажира с электроприводом |
| FB10 | 10А | Звуковой сигнал противоугонной сигнализации |
| FB11 | – | Не используется |
| FB12 | – | Не используется |
| FC1 | – | Не используется |
| FC2 | – | Не используется |
| FC3 | – | Не используется |
| FC4 | – | Не используется |
| FC5 | 20А | Автомобиль без ключа |
| FC6 | – | Не используется |
| FC7 | 5А | Функциональный модуль памяти сиденья |
| FC8 | 7,5 А | Развлекательная система для задних сидений / CD-чейнджер |
| FC9 | 20А | Аудио усилитель |
| FC10 | 10А | Аудиосистема Sony |
| FC11 | – | Не используется |
| FC12 | – | Не используется |
Предохранители и блоки реле для Ford Mondeo Mk4 (2007-2014) со схемами и описанием
Главная » Ford / Форд
Ford / Форд
Автор sergei-tarasov На чтение 9 мин Опубликовано Обновлено
Схема блока предохранителей (расположение предохранителей), расположение и назначение предохранителей Ford Mondeo Mk4 (2007, 2008, 2009, 2010, 2011, 2012, 2013, 2014).
Содержание
- Проверка и замена предохранителей
- Место расположения
- Блок предохранителей в салоне
- Диаграмма 2007-2010 гг.
- Диаграмма 2010-2014 гг.
- Блок предохранителей в моторном отсеке
- Блок предохранителей в багажном отделении
Проверка и замена предохранителей
Предохранители и автоматические выключатели защищают электрическую систему вашего автомобиля от перегрузки. Если электрические части в вашем автомобиле не работают, возможно, система была перегружена и перегорел предохранитель или сработал автоматический выключатель. Перед заменой или ремонтом любых электрических деталей проверьте соответствующие предохранители или автоматические выключатели.
Чтобы проверить предохранитель, посмотрите на серебристую полосу внутри предохранителя. Если лента сломана или расплавлена, замените предохранитель.
Уведомление
- Перед заменой предохранителей убедитесь, что ключ был вынут из замка зажигания и что все службы выключены и / или отключены.
- Всегда отключайте аккумулятор перед обслуживанием сильноточных предохранителей.
- Всегда заменяйте предохранитель на предохранитель с указанной номинальной силой тока. Использование предохранителя с более высоким номинальным током может привести к серьезному повреждению провода и вызвать возгорание.
- Никогда не заменяйте сломанный предохранитель чем-либо, кроме нового предохранителя. Всегда используйте исправный предохранитель одного цвета.
- Если предохранитель снова перегорит, обратитесь в квалифицированный сервисный центр.
Место расположения
- Подкапотное пространство
- Пассажирский салон
- Багажное отделение
Блок предохранителей в салоне
Центральный блок предохранителей расположен под перчаточным ящиком.
Для доступа:
- Сожмите удерживающие зажимы, чтобы освободить крышку.
- Снимите крышку.
- Поверните ручку на 90 градусов и извлеките блок предохранителей из удерживающего кронштейна.
- Опустите крышку блока предохранителей и потяните ее на себя.
- Устанавливать в обратном порядке.
Диаграмма 2007-2010 гг.
| № | А | Защищенные компоненты |
|---|---|---|
| F1 | 5 | Датчик дождя |
| F2 | 10 | SRS (подушка безопасности) питание |
| F3 | 5 | Датчик рысканья (ESP) |
| F4 | 7,5 | Электронное питание, питание педали акселератора, коричневый электронный предохранитель |
| F5 | 15 | Стеклоочиститель заднего стекла |
| F6 | 15 | Аудиосистема (включая голосовое управление) |
| F7 | 7,5 | Модуль рулевого колеса |
| F8 | 5 | Приборный щиток |
| F9 | 15 | Дальний свет |
| F10 | 20 | Люк с электроприводом |
| F11 | 7,5 | Фонари заднего хода |
| F12 | — | Не используется |
| F13 | 15 | Передняя противотуманная фара |
| F14 | 15 | Омыватели лобового стекла |
| F15 | 10 | Адаптивный круиз-контроль (ACC) |
| F16 | — | Не используется |
| F17 | 10 | Внутренние лампы |
| F18 | 5 | Иммобилайзер двигателя |
| F19 | 15 | Зажигалка |
| F20 | — | Не используется |
| F21 | 5 | Дистанционный частотный приемник, датчик загара в салоне |
| F22 | 20 | Топливный насос |
| 7,5 | Топливный насос (2,2 л Duratorq) | |
| F23 | — | Не используется |
| F24 | 5 | Выключатель зажигания |
| F25 | 10 | Лючок топливного бака |
| F26 | 5 | Звуковая сигнализация резервного аккумулятора (сигнализация), OBD II (диагностика бортового компьютера) |
| F27 | 5 | Блок рулевой колонки, модуль климат-контроля |
| F28 | 5 | Выключатель стоп-сигнала |
Рекламные объявления
Диаграмма 2010-2014 гг.
| № | А | Защищенные компоненты |
|---|---|---|
| F1 | 7,5 | Модуль рулевого колеса |
| F2 | 5 | Кластер |
| F3 | 10 | Внутренние лампы |
| F4 | 5 | Иммобилайзер двигателя |
| F5 | 7,5 | Адаптивный круиз-контроль (ACC) |
| F6 | 5 | Датчик дождя |
| F7 | 20 | Зажигалка |
| F8 | 10 | Подача разблокировки лючка топливного бака |
| F9 | 15 | Омыватели лобового стекла — задние |
| F10 | 15 | Омыватели лобового стекла — передние |
| F11 | 10 | Деблокировка багажного отделения |
| F12 | 10 | Поставка замка лючка топливного бака |
| F13 | 20 | Топливный насос |
| 7,5 | Топливный насос (2,2 л Duratorq-TDCi Stage V) | |
| F14 | 5 | Дистанционный частотный приемник, Датчик движения в салоне |
| F15 | 5 | Выключатель зажигания |
| F16 | 5 | Звуковая сигнализация резервного аккумулятора (сигнализация), OBD II (диагностика бортового компьютера) |
| F17 | 5 | Привод вибрации рулевого колеса |
| F18 | 10 | SRS (подушка безопасности) питание |
| F19 | 7,5 | ABS, датчик рысканья (ESP), электрический стояночный тормоз (EPB), питание педали акселератора |
| F20 | 7,5 | Электронное питание, электронный предохранитель, зеркало с автоматическим затемнением, предупреждение о выезде с полосы движения |
| F21 | 15 | Поставка радио |
| F22 | 5 | Выключатель стоп-сигнала |
| F23 | 20 | Люк |
| F24 | 5 | Поставка модуля климат-контроля и рулевой колонки |
Блок предохранителей в моторном отсеке
| № | А | Защищенные компоненты |
|---|---|---|
| F1 | 10 | 2010-2014: |
AWF21: Модуль управления коробкой передач. | ||
| 15 | 2010-2014: | |
| MPS6: Модуль управления коробкой передач | ||
| 10 | 2007-2010: Модуль управления коробкой передач | |
| F2 | 5 | Дизель: контроль свечей накаливания, контроль свечей накаливания испарителя (2010-2014: 2,0 л Duratorq-TDCi Stage V и 2,2 л Duratorq-TDCi Stage V) |
| F3 | 70 | 2.3L Duratec-HE и 2.2L Duratorq-TDCi автоматическая: Вентилятор охлаждения двигателя — сдвоенный вентилятор |
| 80 | Электрогидравлический усилитель руля (EHPAS) (1,6 л Duratec-16V Ti-VCT Stage V, 1,6 л EcoBoost SCTi, 2,0 л EcoBoost SCTi, 1,6 л Duratorq-TDCi Stage V и 2,0 л Duratorq-TDCi Stage V, 2,0 л Duratorq- TDCi) | |
| F4 | 60 | Свечи накаливания |
| F5 | 60 | Вентилятор охлаждения двигателя (1,6 л Duratorq-TDCi, 2,0 л Duratorq-TDCi, 2,0 л Duratorq-TDCi Stage V, 2,2 л Duratorq-TDCi (МКПП), 1,6 л Duratec-16V Ti-VCT Stage V, 2,0 л Duratec-HE, 2,3 л Duratec-HE и 2,0 л EcoBoost SCTi) |
| 70 | 1. 6L EcoBoost SCTi: Вентилятор охлаждения двигателя — сдвоенный вентилятор | |
| F6 | 7,5 | 1.6L Duratorq-TDCi: датчик HEGO |
| 10 | 2010-2014: Датчики HEGO 1, датчик CMS, датчик кислорода (управление двигателем) | |
| 2007-2010: Датчики HEGO 1 (управление двигателем), изменение фаз газораспределения (управление двигателем) | ||
| 20 | 2,0 л Duratorq-TDCi Stage V, 2,2 л Duratorq-TDCi Stage V: свеча накаливания испарителя | |
| F7 | 5 | Катушки реле |
| F8 | 10 | Модуль управления трансмиссией, блок дозирования топлива, датчик массового расхода воздуха, клапан регулирования давления в топливной рампе (управление двигателем) |
| 20 | 2,0 л EcoBoost SCTi и 2,0 л Duratorq-TDCi Stage V: модуль управления трансмиссией | |
| 15 | 1,6 л EcoBoost SCTi, 1,6 л Duratorq-TDCi и 2,2 л Duratorq-TDCi Stage V: Модуль управления трансмиссией | |
| F9 | 10 | 2010-2014: Датчик массового расхода воздуха, топливные форсунки, регулируемый впускной клапан, регулируемый выпускной клапан, катушки зажигания (управление двигателем) |
| 5 | 2,0 л Duratorq-TDCi Stage V: испаритель топливного насоса | |
| 7,5 | 2,2L Duratorq-TDCi Stage V: Датчик массового расхода воздуха, перепускной клапан системы рециркуляции ОГ, испаритель топливного насоса | |
| 7,5 | 1. 6L EcoBoost SCTi: клапан дегазации, датчик TMAF, активная заслонка решетки, перепускной клапан, катушка реле, дополнительный ход, водяной насос | |
| F10 | 10 | 2,0 л Duratorq-TDCi, 1,6 л Duratec-16V Ti-VCT Stage V: модуль управления трансмиссией |
| 2007-2010: Модуль управления силовым агрегатом. | ||
| 7,5 | 1.6L EcoBoost SCTi: вспомогательная работа, водяной насос | |
| F11 | 10 | 2010-2014: Клапан PCV, клапан VCV, датчик воды в топливе, звуковой клапан продувки, регулирующий клапан завихрения, регулируемый впускной клапан, клапан рециркуляции отработавших газов, масляный регулирующий клапан IVVT (управление двигателем), датчик T.MAF, клапан изменения фаз выпуска, активный заслонка решетки, клапан продувки адсорбера, клапан управления турбонаддувом, перепускной клапан (управление двигателем) |
| 2007-2010: Клапаны, MAF control (управление двигателем) | ||
| 10 | 1. 6L Duratorq-TDCi: регулирующий клапан Turbo, датчик массового расхода воздуха, активная заслонка решетки радиатора, клапан рециркуляции ОГ, клапан VCV | |
| 5 | 2.0L Duratorq-TDCi Stage V: датчик массового расхода воздуха, датчик воды в топливе, активная заслонка решетки радиатора, впускной дозирующий клапан | |
| 7,5 | 2.2L Duratorq-TDCi Stage V: Давление в топливной рампе, дозатор топлива, испаритель топливного насоса, активная заслонка решетки радиатора | |
| 10 | 1,6 л EcoBoost SCTi: регулирующий клапан Turbo, регулируемый впускной клапан, регулируемый выпускной клапан, продувочный клапан адсорбера, электрический перепускной клапан | |
| F12 | 15 | 1.6L EcoBoost SCTi и 2.0L EcoBoost SCTi: катушки зажигания |
| 10 | 2010-2014: Катушка на штекере; Клапан продувки адсорбера, датчик давления в гидроусилителе рулевого управления (система управления двигателем) | |
| 2007-2010: Датчик воды в топливе, змеевики, MAF (управление двигателем, дизельный двигатель) | ||
| 10 | 2. 0L Duratorq-TDCi: дроссельная заслонка EGR, регулируемый турбо-контроль | |
| 5 | 2,0 л Duratorq-TDCi Stage V, 2,2 л Duratorq-TDCi Stage V и 1,6 л Duratorq-TDCi: катушки реле | |
| F13 | 15 | Кондиционер |
| F14 | 15 | 2,0 л Duratorq-TDCi, 2,0 л Duratorq-TDCi Stage V и 1,6 л Duratorq-TDCi: нагреватель дизельного фильтра |
| 10 | 2,2 л Duratorq-TDCi Stage V: датчик HEGO | |
| F15 | 40 | Реле стартера |
| F16 | 80 | Дополнительный дизельный отопитель (PTC) |
| F17 | 60 | Питание центрального блока предохранителей A |
| F18 | 60 | Питание центрального блока предохранителей B |
| F19 | 60 | Питание заднего блока предохранителей C |
| F20 | 60 | Питание заднего блока предохранителей D |
| F21 | 30 | 2010-2014: Cluster / Audio / AC / FLR |
| F22 | 30 | Модуль стеклоочистителя |
| F23 | 30 | 2010-2014: Обогрев заднего стекла |
| 25 | 2007-2010: Обогрев заднего стекла | |
| F24 | 30 | Омыватель фар |
| F25 | 30 | Клапаны ABS |
| F26 | 40 | Насос ABS |
| F27 | 25 | Нагреватель вентилятора |
| F28 | 40 | Нагреватель вентилятора |
| F29 | — | Не используется |
| F30 | 5 | 2010-2014: Подача ABS 30 |
| F31 | 15 | Рог |
| F32 | 5 | Топливный отопитель — дистанционное управление |
| F33 | 5 | Модуль переключателя света, катушки блока предохранителей в моторном отсеке |
| F34 | 40 | Обогрев лобового стекла (левая сторона) |
| F35 | 40 | Обогрев лобового стекла (правая сторона) |
| F36 | 15 | 2010-2014: Подача 15 заднего дворника. |
| 5 | 2007-2010: ABS | |
| F37 | 7,5 | 2010-2014: Подогрев форсунок переднего омывателя / FLR + FSM KL15 |
| 10 | 2007-2010: Подогрев форсунок переднего омывателя. | |
| F38 | 10 | 2010-2014: корм PCM / TCM / EHPAS 15 |
| 5 | 2007-2010: Адаптивный круиз-контроль (ACC) | |
| F39 | 15 | Адаптивная система переднего освещения (AFS) |
| F40 | 5 | 2010-2014: Модуль коррекции фар / AFS |
| F41 | 20 | Приборная доска |
| F42 | 5 | 2010-2014: IP кластера |
| 10 | 2007-2010: Блок управления двигателем, блок управления трансмиссией, электрогидравлический усилитель руля (EHPAS) 15 подачи | |
| F43 | 15 | 2010-2014: Аудио / модуль BVC / модуль DAB |
| 5 | 2007-2010: Регулировка высоты фар, система адаптивного переднего освещения (AFS). | |
| F44 | 5 | 2010-2014: Автоматический AC / Ручной AC |
| 20 | 2,5 л Duratec-HE: вакуумный насос | |
| F45 | 5 | 2010-2014: FLR (Start Stop) |
| 15 | 2007-2010: Стеклоочиститель заднего стекла. |
Рекламные объявления
Блок предохранителей в багажном отделении
Задний блок предохранителей расположен за крышкой с левой стороны багажного отделения.
4-дверный и 5-дверный
- Снимите крышку.
- Снимите соответствующую крышку блока предохранителей.
Вагон
- Освободите фиксаторы.
- Снимите крышку.
- Снимите соответствующую крышку блока предохранителей.
| № | А | Защищенные компоненты |
|---|---|---|
| FA1 | 25 | Дверной модуль (левый передний) (стеклоподъемник вверх / вниз, центральный замок, электрическое складывающееся зеркало, зеркало с подогревом) |
| FA2 | 25 | Дверной модуль (правый передний) (стеклоподъемник вверх / вниз, центральный замок, электрически складывающееся зеркало, зеркало с подогревом) |
| FA3 | 25 | Дверной модуль (левый задний) (стеклоподъемник вверх / вниз) |
| FA4 | 25 | Дверной модуль (правая задняя) (окно вверх / вниз) |
| FA5 | 10 | Замок сзади (без модулей задней двери) |
| FA6 | 15 | Вспомогательная розетка питания |
| FA7 | 5 | Катушки реле |
| FA8 | 20 | 2010-2014: Модуль автомобиля без ключа |
2007-2010: Замок рулевой колонки. | ||
| FA9 | 5 | 2010-2014: Катушки реле VQM (Start Stop) |
| FA10 | 30 | 2007-2010: Сиденье водителя с электроприводом |
| FA11 | 20 | Аксессуары, модуль прицепа |
| FA12 | 30 | 2010-2014: Сиденье водителя с электроприводом |
| FB1 | 5 | 2007-2010: Модуль помощи при парковке |
| FB2 | 15 | Подвесной модуль |
| FB3 | 15 | Сиденье водителя с подогревом |
| FB4 | 15 | Сиденье переднего пассажира с подогревом |
| FB5 | 15 | Левое заднее сиденье с подогревом |
| FB6 | — | Не используется |
| FB7 | 15 | Правое заднее сиденье с подогревом |
| FB8 | 5 | 2010-2014: Система помощи при парковке, BLIS |
| FB9 | 30 | Сиденье переднего пассажира с электроприводом |
| FB10 | 10 | Звуковой сигнал противоугонной сигнализации |
| FB11 | — | Не используется |
| FB12 | — | Не используется |
| FC1 | — | Не используется |
| FC2 | — | Не используется |
| FC3 | — | Не используется |
| FC4 | — | Не используется |
| FC5 | 20 | 2010-2014: Автомобиль без ключа |
| 7,5 | 2007-2010: CD-чейнджер, развлекательная система для задних сидений. | |
| FC6 | — | Не используется |
| FC7 | 5 | Функциональный модуль памяти сиденья |
| FC8 | 7,5 | 2010-2014: Развлекательная система для задних сидений / CD-чейнджер |
| 20 | 2007-2010: Бесключевой доступ | |
| FC9 | 20 | 2010-2014: Усилитель звука |
| FC10 | 10 | 2010-2014: аудиосистема Sony |
| FC11 | — | Не используется |
| FC12 | — | Не используется |
Оцените автора
2002 Ford Mondeo Estate LX 2.0L 4 цил.
1. Начало работы — подготовка к ремонту
2. Снимите крышку — найдите внутренний блок предохранителей и снимите крышку
3. Найдите неисправный предохранитель — посмотрите на схему блока предохранителей и найдите предохранитель для неработающего компонента
4.
Извлеките предохранитель из блока предохранителей — выньте соответствующий предохранитель и проверьте, не перегорел ли он
5. Тестовый компонент — закрепите крышку и проверьте компонент
6. Дополнительная информация. – Дополнительная информация о предохранителях салона
Поделись
- Озеро Чеви помогло снять эти видео
- Обратная связь
- Скачать руководство по эксплуатации Ford
В этом видео показано, как заменить перегоревшие предохранители в блоке предохранителей в салоне автомобиля Форд Мондео 2002 года, а также схема расположения блока предохранителей. Электрические компоненты, такие как подсветка карты, радио, сиденья с подогревом, дальний свет, электрические стеклоподъемники, фары, вентилятор, антиобледенитель, дверной замок, сиденье с электроприводом, мотор стеклоочистителя, топливный насос, звуковой сигнал, антиблокировочная система тормозов и камера заднего вида.
есть предохранители, и если они внезапно перестанут работать, скорее всего, у вас перегорел предохранитель. Если у вашего Mondeo возникли проблемы с электричеством, всегда в первую очередь следует проверять предохранители, поскольку их относительно легко проверить и дешево заменить. Некоторые автомобили Ford имеют несколько внутренних блоков предохранителей, в том числе в багажнике — видео покажет вам, где находится внутренний блок предохранителей вашего Mondeo 2002 года. Затем вам нужно обратиться к схеме блока предохранителей Ford Mondeo 2002 года, чтобы найти перегоревший предохранитель. Если у вашего Mondeo много опций, таких как люк, навигация, подогрев сидений и т. д., тем больше у него предохранителей. Некоторые компоненты могут иметь несколько предохранителей, поэтому убедитесь, что вы проверили все предохранители, связанные с рассматриваемым компонентом.
Если вам нужно заменить перегоревший предохранитель в вашем Mondeo, убедитесь, что вы заменяете его на тот же ток, что и у перегоревшего предохранителя.
