Блоки предохранителей УАЗ Патриот: схема, расположение
Пропустить и перейти к содержимому
nikitax9 уаз Патриот
Содержание
- Назначение
- Салонный блок
- До 2007 года
- До 2011 года
- После 2011 года
- Дополнительный блок под капотом
Предохранители в электрической цепи УАЗ Патриот нужны не просто так. Без них при первом же коротком замыкании появилась бы масса проблем, на устранение которых пришлось бы потратить много времени, денег. Чтобы избежать негативных последствий подобных замыканий в электрической схеме автомобиля предусмотрены блоки предохранителей. Один из них находится в салоне, другой под капотом.
Назначение
На УАЗ Патриот предохранители устроены так, что при возникновении перегрузок у них внутри перегорает специальная плавкая вставка. Из-за этого цепь размыкается, а проводка и все потребители Патриота остаются в сохранности.
Если предохранитель сгорает, то вы теряете доступ к определенной опции автомобиля (перестанет работать печка, например). Без них под угрозой окажется вся электро-система УАЗ Патриот.
Помимо этого, наличие предохранителей у УАЗ Патриот позволяет разделить электрические цепи автомобиля на силовые и управляющие. А еще, внутри блока предохранителей Патриота находятся реле, которые замыкают или размыкают участки электрической цепи УАЗа. Поэтому, если у вашего УАЗ Патриот что-то сломалось, первым делом необходимо проверить исправность соответствующего предохранителя, реле.
Салонный блок

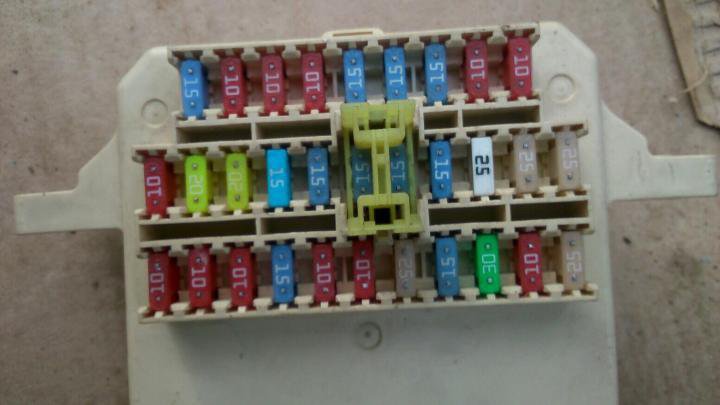

На УАЗ Патриот, как уже было сказано ранее, один из блоков предохранителей располагается прямо в салоне — с левой стороны, около коленки водителя. Для доступа к нему нужно открутить винт, фиксирующий пластиковую крышку. Это основной узел, в котором расположены плавкие электропредохранители, отвечающие за свет фар, работу прикуривателя, отопителя, подъемников стекол.
Для автомобиля УАЗ Патриот, чтобы хорошо разобраться с назначением того или иного предохранителя, ниже приведены схемы.
Реле также пронумерованы, в таблице дается их расшифровка. На УАЗ Патирот заводом, начиная с первых годов выпуска, неоднократно проводились эксперименты, после которых внешний вид монтажного блока и расположение предохранителей в нем менялись кардинально.
До 2007 года
С самых первых годов выпуска до 2007 года в УАЗ Патриот интегрировался блок старого образца — от ВАЗ 2110.
До 2011 года
Затем, для Патриота на смену предыдущему пришел другой монтажный блок с предохранителями, у которого назначение и расположение этих элементов поменялось.
После 2011 года
Блоки предохранителей для УАЗ Патриот после 2011 года выпуска, включая 2012 и 2013 год, получили совершенно новое расположение внутренних элементов.
Дополнительный блок под капотом
Но, одним блоком предохранителей на УАЗ Патриоте дело не обходится, под капотом находится второй — дополнительный монтажный блок с другими, не менее важными электропредохранителями и реле, отвечающими за такие узлы, как: стартер, бензонасос, ABS, другие системы.
Монтажный блок под капотом может быть двух разновидностей: старого образца, нового образца. Так же, как и салонные блоки предохранителей, они отличаются расположением элементов, а также другими моментами.
Некоторые реле и электропредохранители могут отсутствовать внутри монтажного блока, это зависит от комплектации автомобиля, а также от его года выпуска.
Кроме этого блока под капотом — с противоположной стороны может размещаться еще один — дополнительный, обеспечивающий работу кондиционера. Если УАЗ Патриот с дизельным двигателем, тогда на это место ставят реле и предохранитель для специальных дизельных свечей накаливания. Такие свечи дизельному ДВС нужны только для запуска зимой.
электрика
Поделиться с друзьями:
Твитнуть
Поделиться
Плюсануть
Поделиться
Отправить
Класснуть
Линкануть
Запинить

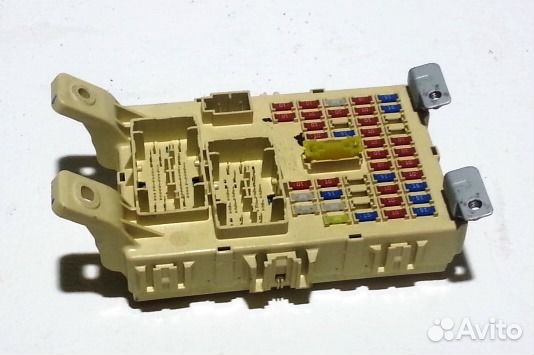

Блок предохранителей
Определение причины неисправности любого электрического устройства в автомобиле начинается с проверки блока предохранителей
Электрооборудование
НазначениеСовременный автомобиль оборудован огромным количеством деталей, работающих благодаря электронике. И каждая такая деталь может выйти из строя по разным причинам. Но все они подвержены риску получить повреждения, из-за короткого замыкания в проводке. Для предотвращения такой ситуации, также как и во многих электронных устройствах, не связанных с автомобилями, используются предохранители.

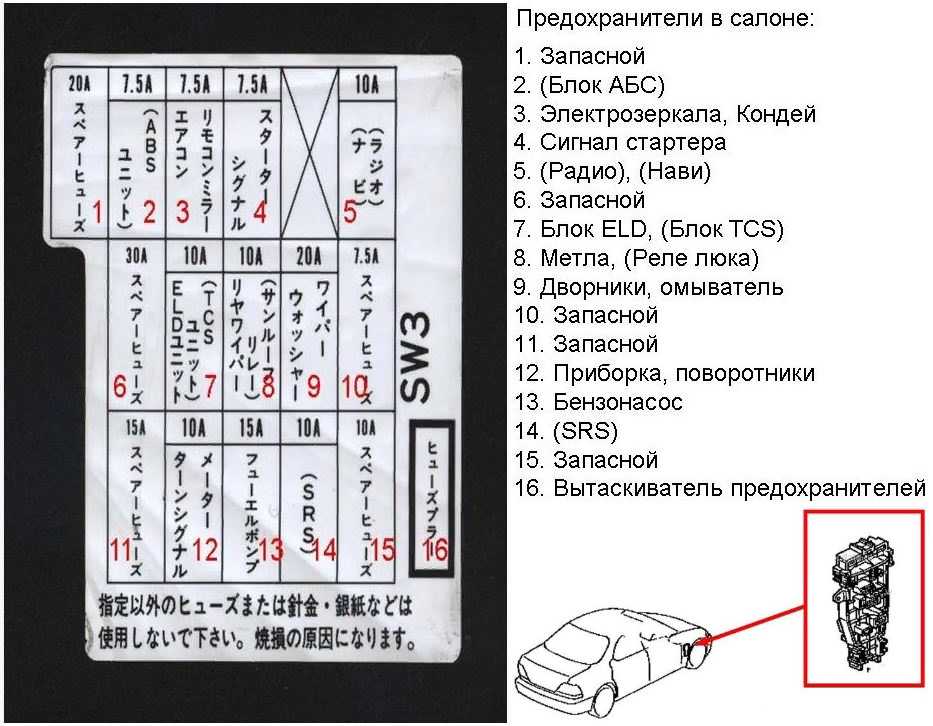

Блоков предохранителей, как правило, бывает два. Один из них находится в моторном отсеке, а второй в салоне – чаще всего слева от рулевой колонки за откручивающейся панелью. Салонный блок предохранителей может находиться и под сидением и в районе багажного отделения. Для того чтобы легче было определить принадлежность предохранителя к тому или иному устройству на обратной стороне панели нарисована схема, на которой значки или названия различных приборов соответствуют расположению предохранителей. Сами же автомобильные предохранители различаются по номиналу, выраженному в Амперах. В зависимости от этого производители используют различные цвета пластмасс. Так, предохранители красного цвета имеют номинал 10 Ампер, а скажем, зеленые – 30 Ампер.
Кроме включенных в электрическую цепь, в блоке находятся и запасные предохранители.
Наиболее широко используемые предохранители – плавкие штекерные (ножевые).
Такой предохранитель представляет собой проволоку из сплава олова со свинцом или медью. Сечение проволоки определяет максимальное значение тока, на которое рассчитан предохранитель. Предохранитель подключается к электрической цепи того или иного прибора. Ток, который питает этот прибор, проходит через проволоку. При резком возрастании силы тока при коротком замыкании, проволока моментально перегревается и плавится. Как следствие этого, происходит обрыв электрической цепи, и соответствующий прибор обесточивается.
При коротком замыкании биметалическая пластина перегревается и разгибается. Соответственно, контакты размыкаются. После того как пластина остывает, она возвращается в исходное положение, и ток снова начинает проходить по цепи. Такой предохранитель устанавливают в цепи света фар. Поэтому при его срабатывании будет частое включение и выключение света (мигание), а в кабине автомобиля слышны характерные щелчки. В этом случае необходимо остановить автомобиль, выявить и устранить неисправность. Кроме того, существуют предохранители, термобиметалическая пластина в которых, после остывания не возвращается в исходное положение. Конструкция предохранителей дополнена пружиной и кнопкой. Пружина удерживает пластину, не давая ей самостоятельно согнуться. Так что для того чтобы замкнуть контакты после удаления неисправности прибора, надо нажать на кнопку, тем самым отпустив пружину.
Вопросы эксплуатацииЗамена перегоревших предохранителей – дело нехитрое, и любой автолюбитель вполне может справиться с ним самостоятельно.
Предохранитель вынимается при помощи специального пинцета, который чаще всего закрепляется прямо в блоке предохранителей. Сгоревший автомобильный предохранитель меняется на новый с учетом номинала токопроводимости.
Автомобильные блоки предохранителей | Гонки на высшем уровне
Результаты 1–25 из 280
149,99 долларов США
Ориентировочная дата отгрузки в США: 6 марта 2023 г.
99″>
110,99 долларов СШАОриентировочная дата отгрузки в США: 27 февраля 2023 г. Расчетная дата международной отправки: Сегодня
$224,99
Ориентировочная дата отгрузки в США: Среда, 01.02.2023 Расчетная дата международной отправки: Сегодня
99″>
27,99 долларов США
$80,99
Ориентировочная дата отгрузки в США: 27 февраля 2023 г. Расчетная дата международной отправки: Сегодня
99″>
$95,99Ориентировочная дата отгрузки в США: Понедельник 30.01.2023 Расчетная дата международной отправки: Сегодня
$22,99
Ориентировочная дата отгрузки в США: 6 марта 2023 г. Расчетная дата международной отправки: Сегодня
99″>
$28,99Ориентировочная дата отгрузки в США: 27 февраля 2023 г. Расчетная дата международной отправки: Сегодня
$17,99
Ориентировочная дата отгрузки в США: 3 мая 2023 г. Расчетная дата международной отправки: Сегодня
99″>
$57,99Ориентировочная дата отгрузки в США: 20 февраля 2023 г. Расчетная дата международной отправки: Сегодня
$10,89
Ориентировочная дата отгрузки в США: 23 февраля 2023 г. Расчетная дата международной отправки: Сегодня
99″>
26,99 долларов СШАОриентировочная дата отгрузки в США: 17 апр. 2023 г. Расчетная дата международной отправки: Сегодня
$96,99
Ориентировочная дата отгрузки в США: 27 февраля 2023 г. Расчетная дата международной отправки: Сегодня
99″>
$144,99Ориентировочная дата отгрузки в США: Понедельник 30.01.2023 Расчетная дата международной отправки: Сегодня
267,49 долларов США
Ориентировочная дата отгрузки в США: Понедельник 30.01.2023 Расчетная дата международной отправки: Вторник, 31 января 2023 г.
169,99 долларов США
Ориентировочная дата отгрузки в США: 14 февраля 2023 г. Расчетная дата международной отправки: Сегодня
Ориентировочная дата отгрузки в США: Понедельник 30.01.2023 Расчетная дата международной отправки: Сегодня
99″>
$83,99Ориентировочная дата отгрузки в США: 27 февраля 2023 г. Расчетная дата международной отправки: Сегодня
$23,99
Ориентировочная дата отгрузки в США: 22 марта 2023 г. Расчетная дата международной отправки: Сегодня
99″>
$143,99Ориентировочная дата отгрузки в США: 13 февраля 2023 г. Расчетная дата международной отправки: 6 марта 2023 г. если заказать сегодня
Ориентировочная дата отгрузки в США: Понедельник 30.01.2023 Расчетная дата международной отправки: Сегодня
Ориентировочная дата отгрузки в США: Вторник, 31 января 2023 г.
Расчетная дата международной отправки: Сегодня
208,99 долларов США
Ориентировочная дата отгрузки в США: 11 апр. 2023 г. Расчетная дата международной отправки: Сегодня
$23,99
Ориентировочная дата отгрузки в США: 27 марта 2023 г.
Расчетная дата международной отправки: 28 марта 2023 г.
$67,99
Ориентировочная дата отгрузки в США: 2 марта 2023 г. Расчетная дата международной отправки: Сегодня
Блоки и держатели предохранителей – Littelfuse
Выбор решения для предохранителей и держателей
Первым делом необходимо ответить на следующие вопросы:
- Потребуется ли доступ к предохранителю для замены?
- Как часто необходимо заменять предохранитель?
- Должен ли конечный пользователь устройства иметь доступ для замены предохранителя?
- Доступ к предохранителю должен быть только снаружи прибора?
- Сколько можно потратить на безопасность и надежность?
5.
1.2. Требования и характеристикиНаиболее важными стандартами для держателей предохранителей, которые определяют требования, характеристики и методы испытаний, являются:
- Публикация IEC 257 (1968) и Поправка №. 2 к настоящей публикации от 19 января89.
- Стандарт UL №. 512.
Оба стандарта имеют значительные различия. В случае плавких вставок соответствие стандарту UL обычно не означает, что рассматриваемый держатель предохранителя соответствует требованиям IEC, и наоборот. Далее будут указаны некоторые из наиболее важных различий между двумя стандартами.
С точки зрения применения держатель предохранителя характеризуется характеристиками, описанными в предыдущем разделе, а именно его номинальными значениями напряжения, тока и допустимой мощности. Существуют значительные различия между стандартами IEC и UL в отношении номинального тока держателя предохранителя. Согласно IEC 257 номинальный ток определяется номинальной допустимой мощностью держателя предохранителя.
Номинальная допустимая мощность, согласно IEC 257, представляет собой «заявленное значение рассеиваемой мощности (предохранительной вставки), которое основание или держатель плавкого предохранителя может принимать при предписанных условиях использования и поведении». Номинальные значения допустимой мощности 1,6 Вт, 2,5 Вт или 4 Вт. Например, это означает, что при рассеиваемой мощности 4 Вт (предохранительной вставкой, размещенной в держателе предохранителя) температура держателя предохранителя не должна превышать определенных предельных значений. как указано в стандарте. Эта номинальная принятая мощность определяет номинальный ток. В основном это означает, что номинальный ток не является фиксированным значением. В качестве примера примем, что номинальная приемлемая мощность держателя предохранителя составляет 2,5 Вт.
Быстродействующие плавкие вставки, указанные в IEC 127, часть 2, лист II, имеют рассеиваемую мощность не более 2,5 Вт (см. таблицу 4.3). Для этих типов предохранителей рассматриваемый держатель предохранителей может принимать все номиналы предохранителей до 6,3 А плавких вставок этого типа.
Однако предохранители с высокой отключающей способностью, указанные в стандарте IEC 127, часть 2, лист I, демонстрируют рассеиваемую мощность до 4 Вт при самых высоких номиналах (см. таблицу 4.3). Плавкие вставки этого типа с номинальным током макс. 1 А показывают максимальную рассеиваемую мощность 2,5 Вт или менее. Это означает, что только предохранители этого типа с номинальным током не более 1 А могут использоваться в сочетании с рассматриваемым держателем предохранителя.
UL измеряет превышение температуры держателя предохранителя с помощью сплошного медного имитатора предохранителя. В этом случае сопротивление предохранителя незначительно. Больше всего тепла исходит от контактного сопротивления зажимов; ток включают до определенного повышения температуры, и это значение тока считается номинальным током держателя предохранителя. Тем не менее, у нас нет тепла, выделяемого предохранителем, а медный макет предохранителя действует как радиатор, отводя тепло из области зажима намного лучше, чем это делал бы предохранитель.
Вполне возможно, что таким образом определяется номинальный ток 20 А, тогда как в соответствии с требованиями IEC номинальная допустимая мощность составляет 2,5 Вт. Это означает, что для некоторых типов плавких вставок номинальный ток ограничен 1 А.
Грубо говоря, держатель плавкого предохранителя, сертифицированный по UL, в реальных условиях эксплуатации должен работать не более чем на 30 % от его номинала. В случае держателей предохранителей, монтируемых на панели, может быть безопаснее еще больше снизить номинальные характеристики из-за их закрытого типа и тенденции к использованию вставных соединителей, которые также имеют дополнительное контактное сопротивление. Плавкая вставка в держателе предохранителя, установленном на панели, должна быть занижена на 5 или 10% из-за худших свойств теплопередачи в таком расположении.
Номинальное напряжение держателя предохранителя зависит от ряда конструктивных аспектов, таких как расстояние между клеммами, пути утечки и минимальные воздушные зазоры.
Другие аспекты координации изоляции, указанные в IEC 664/664A, влияют на номинальное напряжение. Как правило, держатель предохранителя удовлетворительно работает при любом напряжении, равном или ниже номинального напряжения. В качестве примечания существующий стандарт МЭК 257 будет заменен полностью пересмотренным стандартом, а именно МЭК 127, часть 6.
Изменение номинальных характеристик (снижение номинальных характеристик) a Держатель предохранителя
При температуре окружающей среды 25°C рекомендуется, чтобы держатели предохранителей эксплуатировались при токе, не превышающем 60 % от номинального тока, установленного с использованием условий контролируемых испытаний, указанных Underwriters Laboratories. Основная цель этих условий испытаний UL состоит в том, чтобы определить общие стандарты испытаний, необходимые для постоянного контроля изготовленных изделий, предназначенных для защиты от огня и т. д. Лаборатории по технике безопасности вставляют медный имитатор предохранителя в держатель предохранителя, а затем ток увеличивают до происходит некоторое повышение температуры.
Большая часть тепла выделяется контактным сопротивлением зажимов держателя предохранителя. Это значение тока считается номинальным током держателя предохранителя, выраженным как 100% номинального значения.
Некоторые из наиболее распространенных повседневных применений могут отличаться от этих условий испытаний UL следующим образом: полностью закрытые держатели предохранителей, высокое контактное сопротивление, движение воздуха, переходные выбросы и изменения размера соединительного кабеля (диаметра и длины). Даже небольшие отклонения от контролируемых условий испытаний могут сильно повлиять на характеристики держателя предохранителя. По этой причине рекомендуется снижать номинал держателей предохранителей на 40 % (эксплуатировать не более чем при 60 % номинального тока, установленного с использованием условий испытаний Underwriter Laboratories, как указано ранее).
Рекомендации по выбору держателей предохранителей и блоков предохранителей
Не менее важным для выбора правильного предохранителя является правильный выбор держателя предохранителя или блока предохранителей для данного применения.
Доступны держатели предохранителей с учетом большинства тех же соображений по выбору, которые изложены для классов предохранителей UL.
В отношении держателей предохранителей учитываются:
- Номинальный ток
- Номинальное напряжение
- Рейтинг прерывания
- Физический размер
- Индикация
Дополнительные соображения по выбору держателей предохранителей и блоков предохранителей включают:
- Количество полюсов
- Монтажная конфигурация
- Тип разъема
Количество полюсов
Количество полюсов для каждого комплекта предохранителей определяется характеристиками цепи. Большинство серий блоков предохранителей доступны в конфигурациях с 1, 2 или 3 полюсами, хотя некоторые также доступны с четырьмя или более полюсами. Возможность объединения отдельных блоков предохранителей в более длинные полосы определяется доступным пространством и типом используемого провода.
Конфигурация монтажа
В зависимости от конструкции блока плавких предохранителей другим фактором выбора, который необходимо оценить, является то, как блок предохранителей монтируется или вставляется в панель.
Исторически сложилось так, что блоки предохранителей просто ввинчивались в заднюю часть панели, но во многих новых конструкциях теперь добавлена (или заменена ввинчиваемая конструкция) возможность монтажа на DIN-рейку. Возможность монтажа на DIN-рейку позволяет быстро устанавливать и снимать блоки с направляющих.
Тип разъема
Для предохранителей Littelfuse доступен выбор из трех типов разъемов или наконечников проводов:
- Винтовые — для использования с лепестковыми наконечниками или кольцевыми клеммами.
- Винт с прижимной пластиной — для использования с одножильным или многожильным проводом без наконечника и рекомендуется для применений, где вибрация будет фактором.
- Box Lug — самый прочный из трех вариантов, используется со всеми типами одножильных и многожильных проводов классов B и C.
Есть несколько дополнительных аспектов, которые следует учитывать при выборе держателя предохранителя или блока предохранителей, необходимого для данного приложения.
