Сальник полуоси – Замена сальников полуосей на ВАЗ 2101-ВАЗ 2107

Содержание

Замена сальников полуосей на ВАЗ 2101-ВАЗ 2107

Добро пожаловать!
Сальники полуосей – на сегодняшний день слово сальники уже так прижилось к народу что по другому их никто и не называет, на самом дело слово сальники уже устарело и данные вещи называются резиновыми манжетами, они нужны практически в любой механической части автомобиля (Они в двигателе присутствуют, в коробке, в редукторе), кроме этого при покупке (Учтите это) выбирайте сальник именно тех же размеров, иногда бывает сложно подобрать именно такой же но вы всё же поищите а почему других размеров не нужно ставить, просто если к примеру вы нашли но по толщине он вам не подходит или по высоте (Слишком большой или маленький) то большой соответственно не залезет в отверстие и толку от него никакого не будет, ну а маленький можно будет во гнать но через него масло сочиться будет поэтому тоже толку от его установки никакого нет.

Примечание!
Для того чтобы произвести замену сальника или сальников (Всего их два, по одному на каждой полуоси он установлен, для наглядности пример замены мы будем показывать только лишь на одной стороне, так как на другой все процедуры выполняются точно так же аналогично), нужно взять с собой для работы: Молоток, ещё отвёртка или вместо неё (Ещё лучше кстати) раздвижными пассатижами можно воспользоваться, а так же (Это обязательно) удлинитель вам нужно будет где ни будь найти или воротком можно воспользоваться если у него та часть на которую накидная головка одевается длинная, к ним так же эти самые накидные головки приобретите (Вам понадобиться только лишь одна «на 17»), смазку какую ни будь (Литол-24 рекомендуем или маслом трансмиссионным тоже можно) приобретите для того чтобы рабочую поверхность сальника смазать, ну и оправка ещё пригодиться при помощи которой сальник вы будете запрессовывать (Засовывать для тех кому слово непонятно) в отверстие в котором он должен сидеть (Оправка нужна будет подходящего диаметра, её из отрезка трубы можно будет сделать или подшипник такого же размера можно найти и с его помощью сальник забить до упора, полностью прочтите статью и вы поймёте о чём идёт речь, если ещё не поняли)!

Краткое содержание:

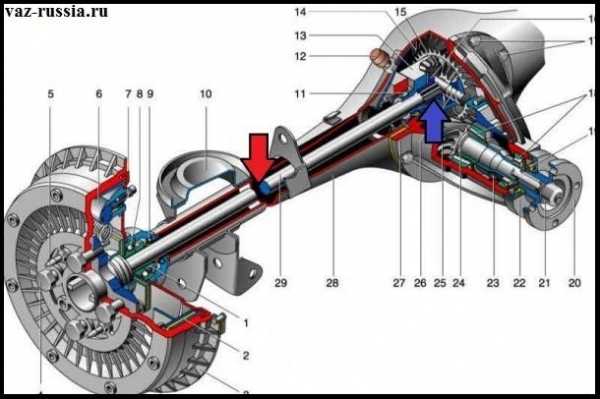

Где находятся сальники и сами полуоси?
Их тяжело показать так как они под балками скрываются, но для наглядности чуть ниже мы разместили подробную схему, на которой и те самые балки видно (Правая балка по ходу движения авто указана цифрой 28, левой балки на фото не видно но в левой части так же как и в правой всё идентично, поэтому левую часть не имеет смысла показывать, достаточно правой) и полуось (Указана цифрой 29) видна, на схеме кстати виден обрыв полуоси (Указан красной стрелкой) в реальной же жизни данного обрыва нет и полуось идёт цельная, начиная от редуктора (Синей стрелкой её начало указана) и заканчивая крайней частью на которую колесо устанавливается у автомобиля, там же (В крайне части полуоси) и сальник находиться но на фото он плохо виден (Цифрой 9 указан).

Когда нужно менять сальники полуоси?
Он меняется если вы собрались менять полуоси на новые (В любом случае меняется) или же если сальник начал плохо держать масло и оно начало сочиться, это не сразу можно заметить (Поэтому то мы и говорим постоянно, заглядывайте чаще под автомобиль вить сальники то не вечны и бывает масло где то и пропускает, но без осмотра понять это довольно таки трудно) в данном случае при выходе сальники полуоси тормозной механизм будет забрызган маслом, особенно если вы собрались менять задние тормозные колодки у автомобиля и при снятии тормозного барабана там всё оказалось в масле, об этом то и говорит изношенность сальника полуоси который нуждается в замене, ещё кстати на фото ниже указано место где может так же протекать масло при изношенности сальника, на это место тоже обращайте внимание и по необходимости замените сальник особенно если там будут капли масла, то это уже по любому нужно его менять и не медлить, тем более сальник стоит копейки это то и радует.

Примечание!
Всё же сказали мы что без осмотра трудно понять пришёл в негодность сальник или же нет, но всё же сделать это можно, обычно когда сальники текут масло в редукторе в данном случае будет постепенно уходить, когда масла там вообще не будет то задний редуктор начнёт гудеть (Вы это заметите, шум ощутимо повыситься) вибрация ещё от него усилиться, так же задние тормоза на какой то из одной стороны пропадут (Колодки тормозные вить будут в масле), если все эти симптомы есть у вас, то первое что сделайте так это проверьте уровень масла в редукторе (О том как это сделать вы узнаете по мере прочтения статьи), если он мал то немного прямо доливайте и ищи где оно сочиться (Именно капли масло должны быть, если вы видите мокрый след но он запотевший и капель на нём нет, то это ещё не говорит о том что масло вытекает из редуктора), если в полуосях течь то их сальники меняйте, если же в том месте где карданный вал к редуктору подсоединяется, то в таком случае сальник редуктора меняйте (О том как это сделать, читайте в статье: «Замена сальника редуктора на ВАЗ»)!

Как заменить сальники полуосей на ВАЗ 2101-ВАЗ 2107?

Снятие:

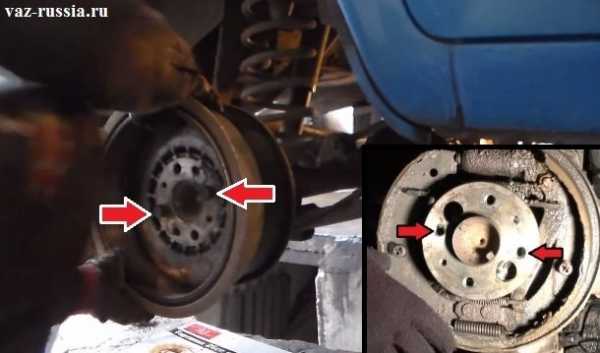

1) На самом деле ничего в этом сложного нет, особенно если инструмент подходящий есть, как мы уже сказали для примера мы возьмём только один сальник (Замену обоих нет смысла показывать, потому что она идентична), во-первых вам нужно будет снять колесо с автомобиля и после его снятия барабан, для того чтобы обеспечить доступ к полуоси (Информацию про снятия тормозного барана, читайте на нашем же сайте в статье: «Замена тормозного барана на автомобиле»).

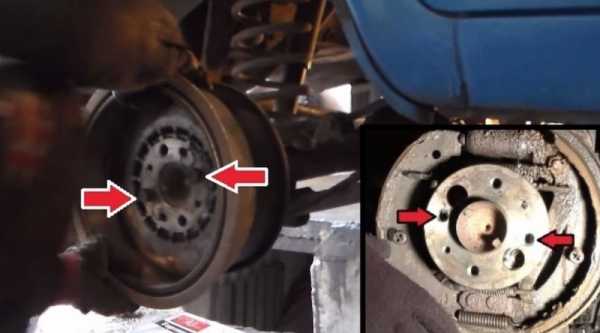

2) Теперь когда полуось у вас будет перед глазами (Она вращается кстати), поверните её таким образом чтобы большие отверстия на ней совпали с гайками её крепления (Всего гаек крепления полуоси четыре, все их вы на фото ниже можете видеть) и когда совпадут, берите в руки удлинитель или просто длинный вороток с накидной головкой и с его помощью выкрутите все гайки крепления полуоси и далее уже переходите к её извлечению и тем самым снятию с автомобиля.

Примечание!

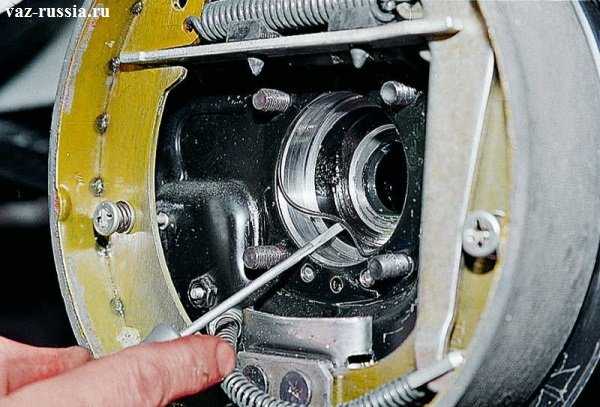

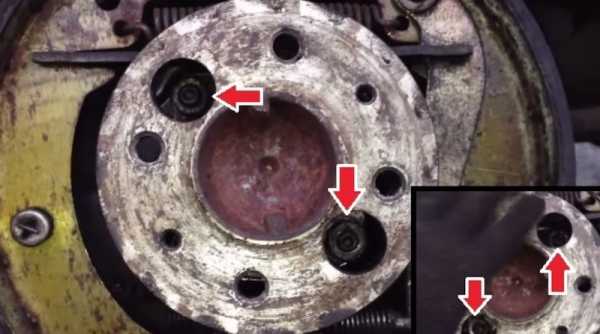

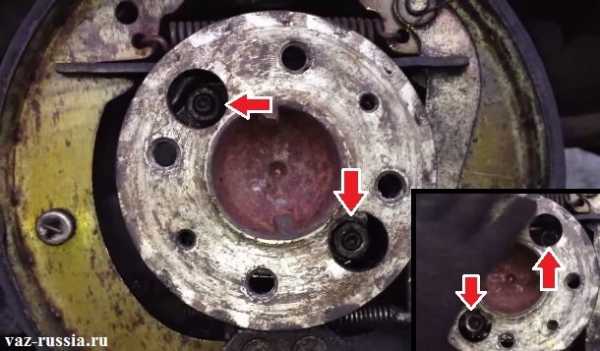

Когда гайки отвернёте обратите внимания прежде чем их снимать, за ними стоят пружинные шайбы будьте аккуратней и не потеряйте их, снимайте лучше при помощи пинцета (Если он есть) или маленьких плоскогубец, просто этими вещами удобней, но и рукой можно!

3) Для извлечения и последующего снятия её вы должны знать некоторые вещи, полуось она идёт по сути как палка и на её конце есть шлицевая часть (Она этой частью в редуктор входит и уже внутри него зацепляется с шестерёнками), так вот вам её то и предстоит извлечь оттуда, в начале попробуйте рукой по дёргать и посмотрите извлечётся или же нет (Её от колеса на себя нужно тянуть), если не извлеклась то берите тормозной баран (Кто то колесо берёт, но это не очень то и удобно) и болты которые колесо крепят (Два болта надо), после этого переворачивайте баран обратной стороной как показано на фото ниже и заворачивайте в него эти болты (Так же болты заворачивайте и в полуось, на ней есть отверстия с резьбой вы их сразу увидите), когда болты будут закрепления небольшими подёргиваниями на себя применив незначительную силу извлеките полуось из своего посадочного места и отвернув после чего все болты при помощи которых вы крепили тормозной баран к полуоси, снимите её полностью с автомобиля.

Примечание!
Болты заворачивайте исключительно рукой и примерно 5 мм их не доворачивайте, это делается для того чтобы баран мог по этим болтам совсем чуть-чуть передвигаться, благодаря этому появляется возможность сделать инерционные движения (Немного вперёд барабан сместиться и резко потянув его назад, полуось по инерции и выйдет), а так же если у вас есть специальный съёмник (В автомагазинах он продаётся) то с его помощью можете извлечь полуось и снять её после этого с автомобиля!

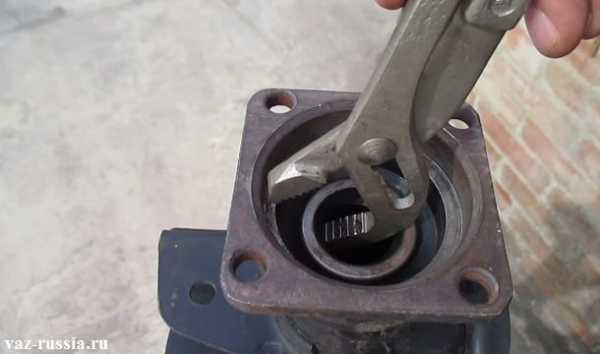

4) Ну и в завершение берите пассатижи именно такие как на фото показаны (С ними удобней всего сальник вынимать), и зацепите ими сальник внутри и выньте его после этого (Он может деформироваться, но так как он вам больше не нужен то можете этого не бояться), если таких пассатижей нет то придумайте что ни будь или отвёрткой на крайний случай воспользуйтесь (Ей тоже можно вынуть сальник), сальник находиться внутри его всего лишь нужно подцепить с внутренней части и потянуть на себя он и выйдет, в случае с отвёрткой, в разных местах его подцапайте (Если в одном месте будете, сальник встанет на перекос и вынуть его тяжелее уже будет) и именно не с наружной а с внутренней части, более подробно в роликах ниже всё показано.

Примечание!
Чуть не забыли, когда всё снимите выньте уплотнительное кольцо которое размещено между фланцем задней балки и между щитом тормозной системы, для наглядности ещё на фото ниже это кольцо видно, его отвёрткой можно подковырнуть и сам он может выпасть когда полуось вынимать будете, поэтому следите и не потеряйте его а если оно будет испорчено (Разорвано к примеру), то в таком случае на новый его замените (Если найдёте)!

Установка:
Устанавливается сальник при помощи запрессовки (Сразу отметим тот факт то что на фото ниже и на одном фото выше, показывается установка и снятие сальника на снятом мосту с автомобиля, соответственно вам удобней на это всё смотреть но вы данную процедуру будете выполнять на установленном мосту автомобиля), но прежде чем его запрессовать, рабочую поверхность у него (Указана синей стрелкой) нужно смазать либо тем трансмиссионным маслом которое залито у вас в редуктор, либо смазкой Литол-24, ну а после смазывания установите сальник на место и забейте его с помощью молотка и отрезка трубы подходящего диаметра, но только бить нужно по его кромки (Указана красной стрелкой) она металлическая и не повредиться, всё делайте аккуратно если подходящего диаметра оправки у вас нет то можно большую накидную головку использовать, или в крайнем случае какую ни будь оправку возьмите и бейте аккуратно по ней молотком и постоянно оправку регулируйте, тем самым забивая сальник в разных местах и по чуть-чуть, просто если вы в одно и тоже место будете ей бить, у вас сальник встанет криво что недопустимо при его установке, всё должно быть ровно и чётко.

Дополнительный видео-ролик:
О том как разобрать автомобиль и снять с него полуось и заменить сальник, вы можете увидеть в ролике ниже:

http://www.youtube.com/watch?v=hIjYEzzp0JE

Примечание!
Если же вы уже сняли полуось, то для того чтобы вы более менее понимали как производиться замена сальника, посмотрите ролик ниже, в нём только мост снят и поэтому вся замена происходит на стоя а не сидя рядом с автомобилем!

vaz-russia.com

Замена сальника полуоси

 Внимание покупателей подшипников

Уважаемые покупатели, отправляйте ваши вопросы и заявки по приобретению  подшипников и комплектующих на почту или звоните сейчас:

     +7(499)403 39 91



  Доставка подшипников  по РФ  и зарубежью.





Внимание покупателей подшипников

Уважаемые покупатели, отправляйте ваши вопросы и заявки по приобретению подшипников и комплектующих на почту или звоните сейчас:
+7 (499) 403 39 91
[email protected]
Доставка подшипников по РФ и зарубежью.
Каталог подшипников на сайте

Внимание покупателей подшипников

Уважаемые покупатели, отправляйте ваши вопросы и заявки по приобретению подшипников и комплектующих на почту или звоните сейчас:
+7 (499) 403 39 91
[email protected]
Доставка подшипников по РФ и зарубежью.
Каталог подшипников на сайте

Сальник полуоси меняется в зависимости от условий эксплуатации, климата, качества самого сальника через разные промежутки времени и километров. Нужно следить за состоянием ступиц и задних барабанов. Даже небольшие количества масла или масляной «запотелости» из-под сальника заднего привода (мелкие капельки) симптом немедленной замены. Замена сальника полуоси на заднеприводных автомобилях выглядит очень похожим образом, но не совсем одинаково. Ниже описаны эти процессы на примере сальника правого привода ВАЗ 2101 и ВАЗ 2123. А далее – некоторая информация о сальниках полуоси, параметрах их замены аспектах выбора при покупке нового сальника.

Инструменты и материалы

Для работы понадобятся:

  • Набор ключей;
  • Большие плоские отвёртки;
  • Массивный молоток;
  • Домкрат;
  • Блокировки колёс;
  • Оправка для запрессовки сальника привода.

Кроме этого нужен, конечно, сальник полуоси 2101 (или 2123). Возможно понадобится и подшипник полуоси. Но не будем торопиться, если сама полуось имеет значительные биения (более 0,7 мм) – её тоже нужно менять, иначе она разобьёт оба подшипника, а тот, который в мосту менять значительно сложнее. Тогда лучше иметь полуось в сборе. Снятие подшипника с полуоси и последующая установка нового – более сложная процедура, чем замена сальника привода, но весь описанный комплекс лучше, всё же, делать один раз. Дефектацию полуоси можно будет сделать только после снятия, об этом ниже.

Важное напутствие

Ещё не забываем про технику безопасности. Это касается безопасной установки автомобиля – он будет подвергаться сильным воздействиям. Не пренебрегайте защитными перчатками – будем стучать в неудобном положении, а перчатки предохраняют не только от грязи, но и от многих травм.

Меняем сальник полуоси 2101

Устанавливаем автомобиль ровно. Надёжно блокируем колёса. Ручной тормоз не используем! Иначе тормозной барабан не снимется. Поднимаем правое колесо и его снимаем. Дальше снимаем тормозной барабан, для этого отвинчиваем его болты (два), аккуратно постукиваем его по ободу изнутри наружу через деревянную подложку немного поворачивая.

Теперь нужно поддомкратить полуось снизу с таким расчётом, чтобы фланец правого привода был выше – иначе при снятии полуоси масло будет вытекать.

Когда барабан снят можно попробовать снять привод. Способов три: специальный инерционный съёмник, постукивание по фланцу через деревянную прокладку, «метод колеса». Съёмник мало у кого есть, и если постукиванием по фланцу выбить полуось из посадки опорного подшипника не удалось – ставим прямо на фланец колесо на два болта обратной стороной. Болты колеса закручиваем не до конца, оставляя 2,5-2 см резьбы. Теперь колесо нужно прижать к фланцу и сильно дёрнуть к себе, то есть наружу относительно автомобиля. Несколькими такими ударами массой колеса полуось обязательно снимется.

Вынув полуось, нужно её осмотреть на предмет:

  • Есть ли лишний люфт в подшипнике;
  • Есть ли биение привода.

Для определения биения нужно положить на гладкую поверхность и покатать вокруг своей оси – биение будет заметно. Решаем вопрос замены привода в сборе с подшипником или только подшипника привода. Подшипник привода при определённом опыте тоже можно заменить самостоятельно, но здесь нужен навык или хорошие оправки, так как и снятие, и последующая запрессовка осложнены тем, что концы полуоси длинные и её трудно удобно расположить для удара.

Стучать можно только по внутреннему кольцу подшипника. Ни в коем случае нельзя ставить привод вертикально на подшипник и стучать, даже через подложку по хвостовой части полуоси (которая заходит в задний мост) – её может повести и появится биение.

Совет

Для тех, кто не снимал подшипники с посадки. Вообще, все подшипники на заводе запрессовываются прессом. В гаражных условиях пресса нет, кроме того бывает нужна ещё и оснастка (станины, столы с упорами, оправки). Поэтому для съёма подшипника ударом нужен очень массивный молоток. Чтобы удар был массивным при небольшой скорости движения молотка. Лёгким молотком даже при сильном ударе подшипник не снять – удар будет упругим.

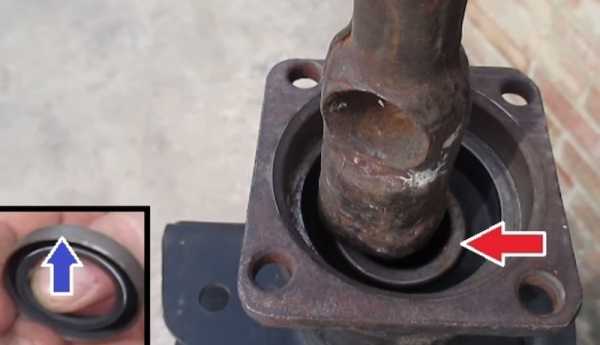

Сальник привода теперь хорошо виден. Для извлечения сальника используем большую плоскую отвёртку «в упор» постукивая по кругу диаметрально.

Теперь обязательно осмотреть и зачистить ветошью посадочное место сальника правого привода. Если оно имеет раковины, коррозию, кроме зачистки желательно применить посадочную смазку для нового сальника.

Всё готово к сборке. Сальник полуоси запрессовываем в посадочное место подходящей по диаметру оправкой или головкой.

Сборка проводится в обратном порядке.

На всех «классических» моделях (ВАЗ 2101-07) замена сальников правого и левого приводов происходит аналогично.

Меняем сальник полуоси 2123

Замена сальника привода 2123 меняется похожим образом, с некоторыми отличиями, так как у Ваз 2123 несколько иное крепление амортизатора к заднему мосту:

  • Нужно будет открутить 4 болта крепления кронштейна подшипника правого заднего привода. Затем поддомкратить полуось, чтобы его конец был несколько выше входа в задний мост. Затем снять кронштейн крепления амортизатора с болтов пластины крепления подшипника.
  • У «НИВЫ» 5 колёсных болтов, соответственно, для снятия привода «методом колеса» нужно будет прикрутить его на три болта, а не на два.

В остальном процедура замены сальника полуоси 2123 ничем не отличается от описанного выше процесса для сальника полуоси 2101, может быть с той разницей, что «НИВА» и «Шевроле НИВА» немного повыше, значит работать внизу будет немного удобнее.

Определяем изношенный сальник

Если полуось снималась для каких-то иных целей, обязательно нужно посмотреть состояние сальника привода. Для этого кроме наличия подтекания масла проверяем:

  • Резинка должна быть мягкая, эластичная на ощупь;
  • Срез, скользящий по приводу имеет островатый край;
  • Насечки на резиновой части (их будет видно только при снятом сальнике) не истёрты.
  • Если сальник «подгорел», то есть работал с перегревом – его скользящая грань будет несколько жёстче периферийной части резины. Его сразу только на замену, даже если течи ещё нет.

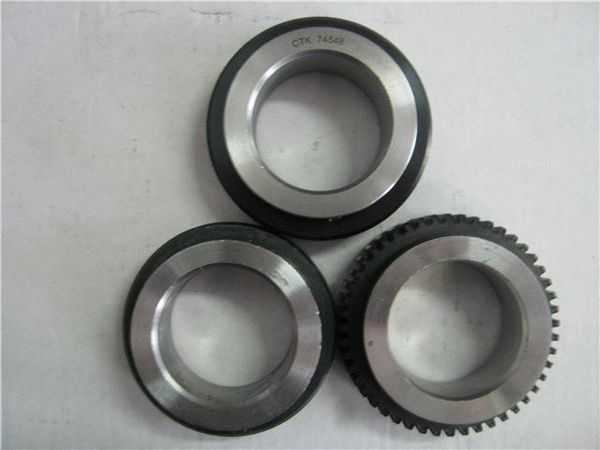

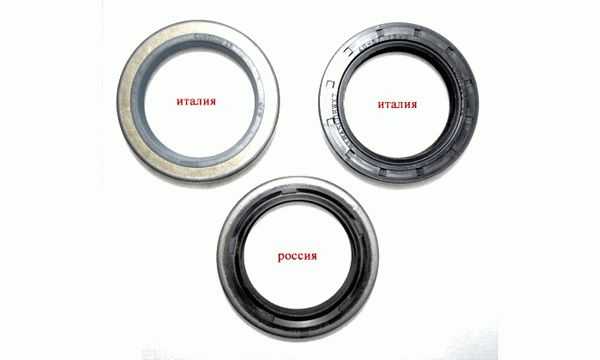

Выбираем новый сальник привода для замены

Очень многие производители делают хорошие, качественные детали. В сальнике важны три момента, которые можно проконтролировать при покупке:

  • Как и у всех сальников с металлической посадкой металлическая обойма должна быть из хорошего материала, достаточно мягкого, но при этом, с высоким классом обработки, иначе сальник не сядет плотно в своё посадочное место;
  • Качество резины, включая отсутствие зазубрин и литьевых швов, других видимых дефектов;
  • Качество сочленения металла и резины. Тонкий край перехода резиновой части в металлическую.

Все указанные параметры очень косвенно, но, всё же, говорят о технологии изготовления этой важной детали. Понятно, что на глаз трудно определить жёсткость резины и её эксплуатационные свойства, но иногда косвенные параметры позволяют сравнить две детали и выбрать лучшую. Поэтому лучше посмотреть на неё внимательно, прежде чем ставить в свой автомобиль.



themechanic.ru

🚘 Профилактика сальника полуоси КПП

Сильный износ сальников полуоси КПП (сальников внутренних ШРУСов) в лучшем случае оборачивается пятном на полу гаража и замасливанием корпуса КПП. Если проигнорировать типичные симптомы выхода их из строя, это может сказаться на работе ШРУСов и коробки переключения передач. Собственноручная замена сальника полуоси КПП обычно позволяет продлить срок его службы.

Основные причины замены сальников полуоси КПП и их последствия

Обычно сальник начинает пропускать масло из-за естественного износа резиновой манжеты, соприкасающейся с вращающимся валом привода. Важную роль в данном случае играет качество изготовления сальников и правильность их установки. Если прикладывается чрезмерное усилие или наоборот сальник установлен не до конца в гнездо, даже при исправном состоянии он может не выполнять своих функций.

Сальники расположены в месте вхождения приводов передних колес (внутренних ШРУСов) в корпус КПП. В некоторых случаях трансмиссионное масло, вытекающее по приводу, может попасть в пыльник внутреннего ШРУСа, разбавив специальную смазку шарнира и тем самым ухудшив его работу.

Если течь сильная, в итоге она приводит к снижению уровня масла в КПП и преждевременному износу ее деталей, что в итоге грозит дорогостоящим ремонтом. Предотвратить это можно при помощи своевременной диагностики состояния сальников.

Как предотвратить преждевременный износ сальника внутреннего ШРУСа

Эффективно продлить срок службы уже установленного в КПП сальника практически невозможно. Однако об этом вполне можно позаботиться при его замене, которую необходимо осуществлять при первых признаках износа. Прежде всего, необходимо тщательно очистить от грязи и других посторонних частиц место установки и вал привода. Внутренняя часть сальника перед установкой смазывается трансмиссионным маслом. Установка нового сальника должна осуществляться при помощи специальной оправки или через корпус замененной детали.

Спасибо за подписку!

Необходимо обратить пристальное внимание на подбор детали, так как в автомобилях Лада Калина левый и правый сальники отличаются. Конструктивной особенностью их являются маслосгонные насечки, направленные в разные стороны. Для предотвращения путаницы сальники имеют разную цифровую и цветовую маркировку, к тому же на резиновой манжете их нанесены стрелки, обозначающие направление движение вала привода (при движении автомобиля вперед).

Продлить срок службы нового сальника полуоси КПП (сальника внутреннего ШРУСа) позволит приобретение запчасти высокого качества, а также правильная и аккуратная его установка. Именно поэтому эту несложную, но ответственную операцию лучше выполнять своими руками. Если в ходе диагностики вы обнаружили симптомы, указывающие на выход сальника из строя, не следует тянуть с его заменой, так как это может привести к более существенным расходам.

olade.ru

🚘 Замена сальника полуоси КПП ▼

Для того чтобы заменить сальник полуоси КПП, необходимо вывесить переднюю ось автомобиля. Это значит, что оба передних колеса не должны касаться земли. Для этого воспользуйтесь двумя домкратами или поднимите авто на подъёмнике. Перемещаемся под машину и сливаем масло из коробки передач. Подробно узнать о том, как это сделать, вы можете в статье «Замена масла в Коробке Переключения Передач».

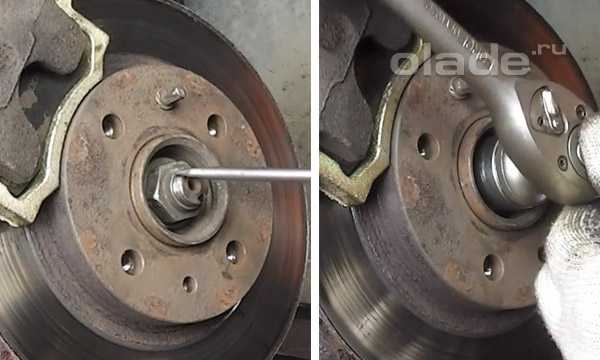

Теперь откручиваем центральную гайку ступичного подшипника. Предварительно расконтрим её. И откручиваем головкой №30.

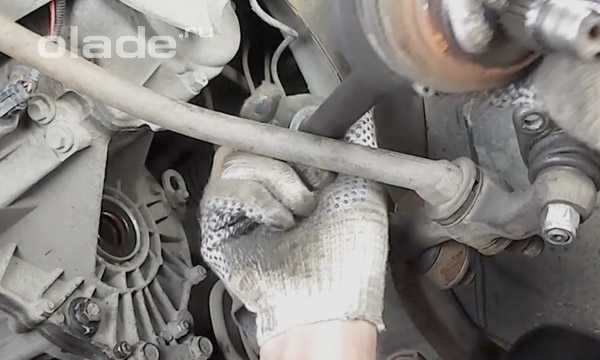

Затем головкой №17 выкручиваем два болта крепления шаровой опоры к поворотному кулаку.

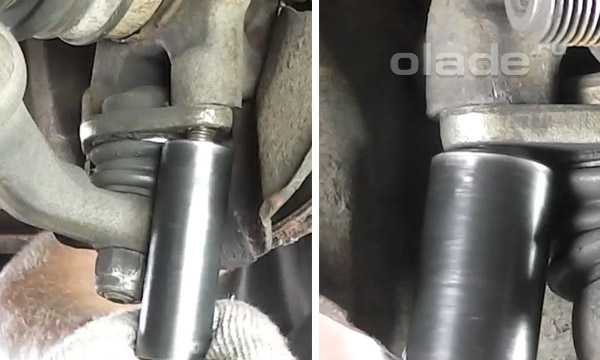

Выдвигаем стойку амортизатора с поворотным кулаком вбок и вынимаем наружный ШРУС из ступицы.

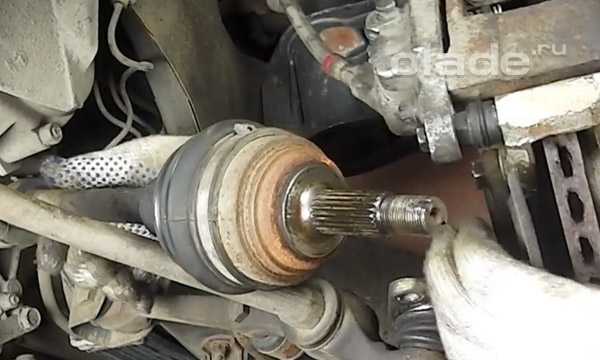

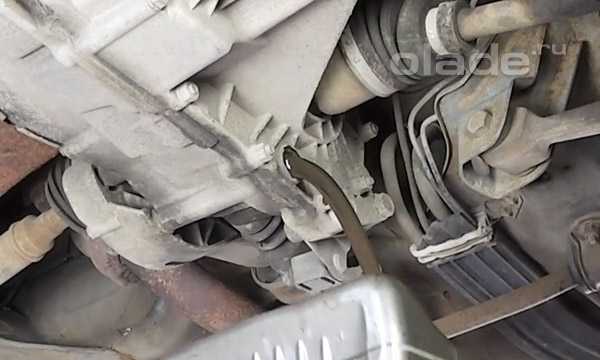

Сейчас нужно достать полуось из коробки передач. Внутренний ШРУС вставляется в дифференциал КПП и фиксируется стопорным кольцом. Вставляем монтировку или лом между корпусом КПП и ШРУСом и, с упором на корпус коробки передач, выдёргиваем наизлом. Вынуть ШРУС может оказаться непростой задачей. Поэтому, если с первого раза не получилось, проворачиваем ШРУС и повторяем действия.

Вынимаем полуось со ШРУСами.

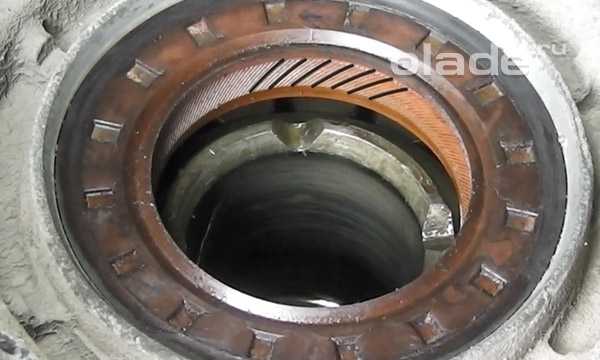

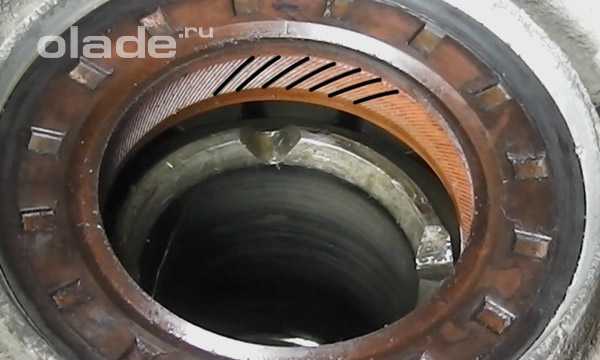

Теперь можно извлечь сальник. Но прежде чем это сделать, обратите внимание на следующее. Сальник с правой стороны КПП отличается от сальника с левой направлением вращения. Это направление указывают борозды на внутренней части сальника. Поэтому новый сальник должен иметь такое же направление.

Спасибо за подписку!

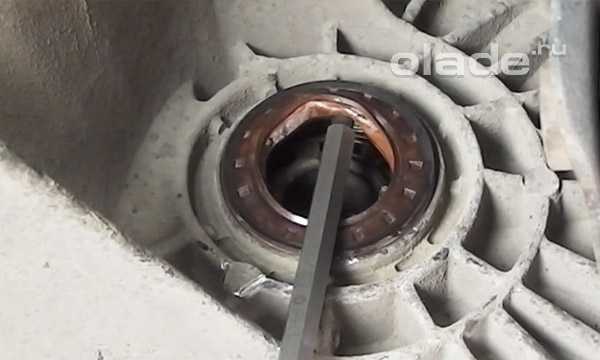

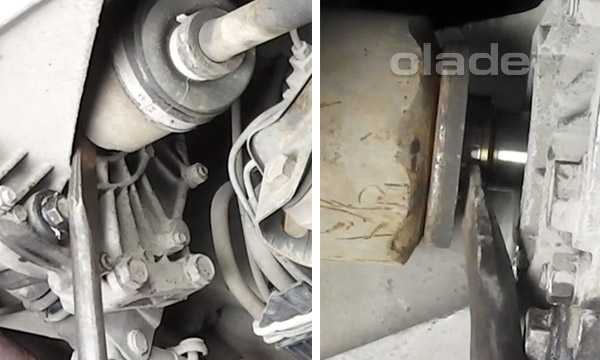

Берём большую отвёртку и выковыриваем его из корпуса коробки передач.

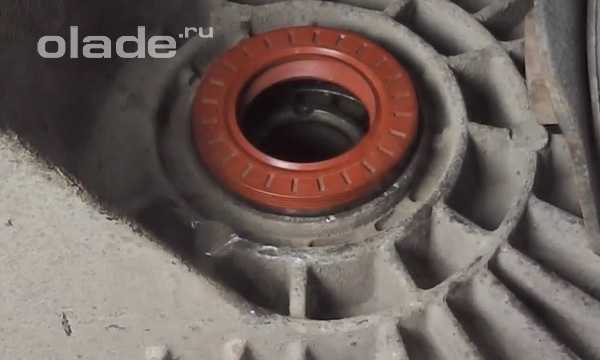

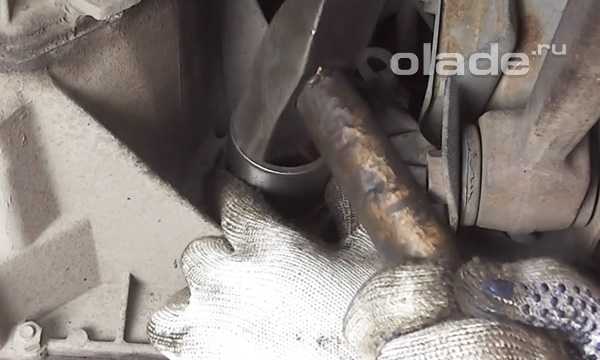

Вытираем насухо всю грязь и пыль на месте посадки сальника. Наживляем сальник. И аккуратно запрессовываем с помощью молотка через наставку.

Вставляем полуось обратно в коробку передач. Внимательно совмещаем со шлицами внутри дифференциала, проворачивая внутренний ШРУС. Вставляем наружный ШРУС с полуосью в поворотный кулак. И вталкиваем его до упора: с одной стороны в КПП, с другой – в ступицу.
Закручиваем болты крепления шаровой опоры к поворотному кулаку. И зажимаем. Закручиваем центральную гайку ступичного подшипника. И с усилием зажимаем её.
Теперь осталось залить масло в коробку передач. Подробно узнать о том, как это сделать, вы можете в статье «Замена масла в Коробке Переключения Передач». Устанавливаем колесо. И зажимаем его.

olade.ru

Замена сальника полуоси заднего моста Нива 21213

Снятие полуоси и замена сальника

Вывешиваем и снимаем заднее колесо. Снимаем задние тормозные колодки (см. Замена задних тормозных колодок).

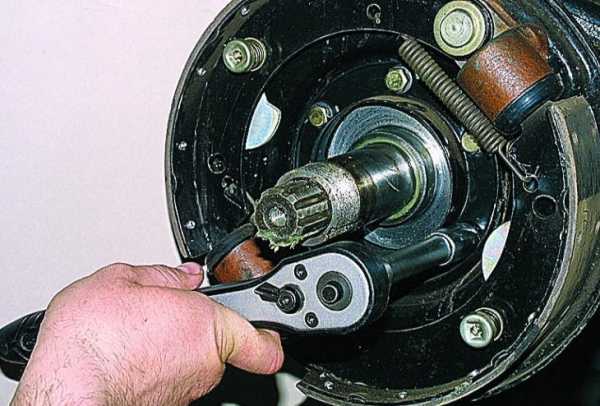

Накидным ключом «на 17» отворачиваем четыре гайки болтов крепления полуоси к фланцу балки.

Шлицевой отверткой отгибаем стопорные пластины болтов крепления полуоси…

…и вынимаем болты.

Закрепляем колесо обратной стороной на полуоси, наживив три гайки на несколько оборотов.

Взявшись за колесо, рывком сдвигаем…

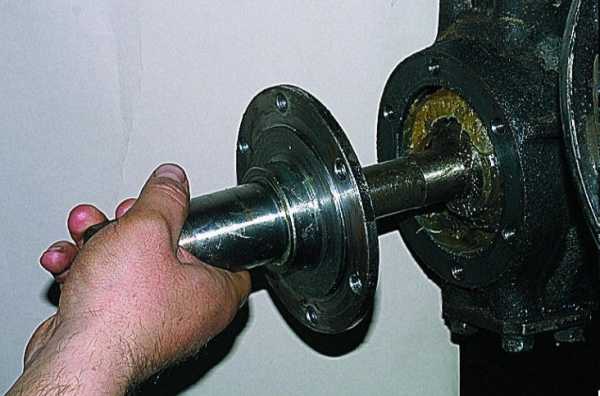

…и вынимаем полуось в сборе с пластиной крепления подшипника, подшипником и запорным кольцом.

Вынимаем уплотнительное резиновое кольцо фланца балки.

Вставляем два болта в отверстия тормозного щита и балки заднего моста, чтобы щит не висел на тормозной трубке.

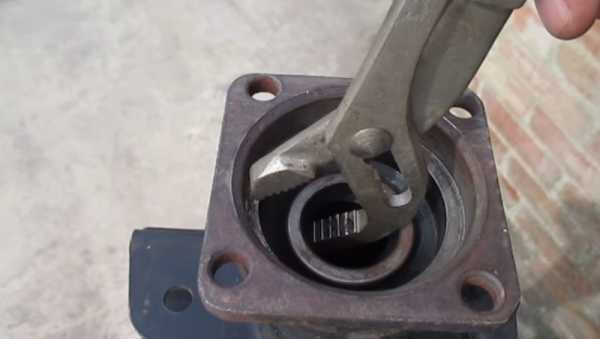

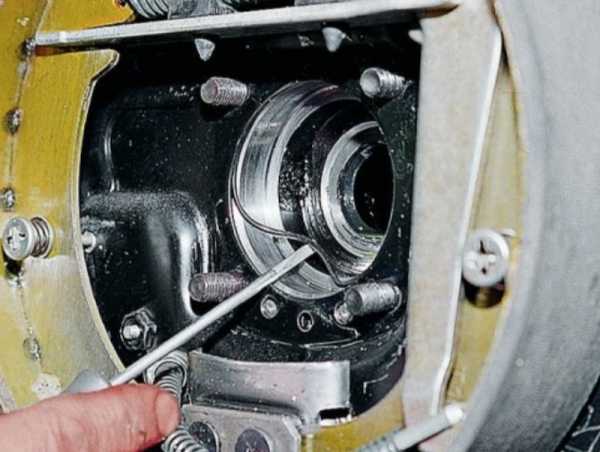

Поддеваем сальник раздвижными пассатижами…

Инструментальной головкой подходящего размера с удлинителем (или отрезком трубы) запрессовываем новый сальник.

При деформации полуоси, износе ее шлицев, а также износе подшипника заменяем полуось на новую в сборе с подшипником и запорным кольцом (самостоятельно заменять подшипник или запорное кольцо не рекомендуется).
Устанавливаем полуось в обратной последовательности.
Проверяем уровень масла в заднем мосту и при необходимости доливаем.

17.3. Снятие полуоси и замена сальника

Вывешиваем и снимаем заднее колесо. Снимаем задние тормозные колодки (см. Замена задних тормозных колодок).

Накидным ключом «на 17» отворачиваем четыре гайки болтов крепления полуоси к фланцу балки.

Шлицевой отверткой отгибаем стопорные пластины болтов крепления полуоси…

…и вынимаем болты.

Закрепляем колесо обратной стороной на полуоси, наживив три гайки на несколько оборотов.

Взявшись за колесо, рывком сдвигаем…

…и вынимаем полуось в сборе с пластиной крепления подшипника, подшипником и запорным кольцом.

Вынимаем уплотнительное резиновое кольцо фланца балки.

Вставляем два болта в отверстия тормозного щита и балки заднего моста, чтобы щит не висел на тормозной трубке.

Поддеваем сальник раздвижными пассатижами…

Инструментальной головкой подходящего размера с удлинителем (или отрезком трубы) запрессовываем новый сальник.

При деформации полуоси, износе ее шлицев, а также износе подшипника заменяем полуось на новую в сборе с подшипником и запорным кольцом (самостоятельно заменять подшипник или запорное кольцо не рекомендуется).
Устанавливаем полуось в обратной последовательности.
Проверяем уровень масла в заднем мосту и при необходимости доливаем.

Снятие и замена сальника полуоси заднего моста Нива Шевроле

Когда меняется уплотнитель

Замена сальника полуоси не привязана к определенному пробегу, а делается в связи со следующими дефектами:

  1. Утечка трансмиссионного масла из заднего моста Шевроле Нивы. Характеризуется появлением масляных пятен на тормозном кожухе и «чулке» с той стороны, где потерял герметичность сальник полуоси.
  2. При случайном повреждении уплотнителя, когда производится замена подшипника полуоси. Бывает во время выдергивания детали из гнезда.

Следует различать протечку трансмиссионного масла из уплотнения оси с какой-либо стороны задней балки и из хвостовика редуктора, где закреплен карданный вал. Во втором случае жирные пятна и грязь покрывают кожух редуктора заднего моста, находящийся посередине.

  • наружный диаметр — 57 мм;
  • ширина — 9 мм;
  • диаметр отверстия по выступающей резиновой (или силиконовой) кромке — 35 мм.

Подготовка и разборка

Чтобы самостоятельно снять протекающий сальник заднего моста Нива Шевроле, понадобятся следующие инструменты:

  • стандартный набор гаечных ключей;
  • отвертка шлицевая и баллонный ключ;
  • домкрат;
  • молоток;
  • деревянная подставка;
  • перчатки матерчатые.

Никогда не пренебрегайте перчатками при ремонте авто: они защитят руки от повреждений при случайных ударах. Высоты деревянной подставки должно хватить, чтобы опереть задний мост при снятом колесе и открученном амортизаторе, иначе из него потечет масло.

Перед тем как снять старый уплотнитель, придется разобрать узел задней ступицы и вытащить полуось. Разборка производится в такой последовательности:

  1. Установите автомобиль на ровную площадку и зафиксируйте противооткатными средствами. Проследите, чтобы ручной тормоз был отключен.
  2. Ослабьте колесные гайки, поднимите авто на домкрате и снимите колесо.
  3. Очистите от ржавчины буртик задней полуоси, выступающий за тормозной барабан. Дополнительно можно обработать это место смазкой WD-40.
  4. Открутите 2 болта крепления барабана ключом на 12 мм, затем аккуратно обстучите молотком, чтобы сдвинуть его с места.
  5. Снятие барабана производится 2 способами: выдавливанием теми же болтами, закрученными в другие отверстия либо сбиванием молотком через деревяшку. Способы можно скомбинировать, только не повредите ударами край барабана.
  6. После демонтажа еще раз почистите посадочное место на полуоси, чтобы после барабан легче снимался.

Следующий этап — откручивание и снятие полуоси. В автомобиле ВАЗ 2131 Нива Шевроле 4 болта ее крепления держат с другой стороны кронштейн, удерживающий амортизатор.

После откручивания болтов амортизатор перестанет удерживать задний мост, и пружина вытолкнет его вниз, потечет масло.

Чтобы этого избежать, нужно предварительно приладить подставку, приподняв домкратом автомобиль повыше. «Чулок» заднего моста должен опереться с уклоном в другую сторону, чтобы масло не вытекало.

4 болта, удерживающих заднюю полуось, откручиваются ключом на 17 мм. Обратите внимание на гроверы: они не должны затеряться в тормозном механизме. Если вы проигнорируете потерю гровера и поставите новый, то старый впоследствии обязательно попадет между колодкой и барабаном во время движения и колесо заклинит.

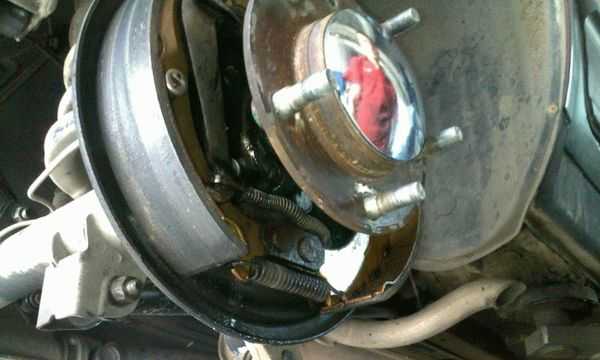

Открутив болты, резким движением извлеките полуось с подшипником из обоймы. Если это не удается, наживите колесо на шпильках 3 гайками и попытайтесь дернуть за него. Крайний вариант — использовать для снятия специальный инерционный съемник. Есть и народный способ: привязать полуось веревкой к створке железных гаражных ворот и стучать по ним молотком, чтобы выбить ее из обоймы. Но для этого нужно предусмотрительно поставить машину поближе к воротам.

Установка нового уплотнения

После снятия полуоси металлический щиток, куда крепятся тормозные колодки, останется висеть на медной трубке с жидкостью, поэтому его следует зафиксировать, вставив 2 верхних болта обратно в отверстия. Дальше действуйте по инструкции:

  1. Снимите толстую резиновую прокладку с фланца заднего моста.
  2. Выдерните старый сальник, поддев отверткой либо пассатижами. Посадочное место очистите и протрите ветошью.
  3. Новый уплотнитель слегка смажьте трансмиссионным маслом и вставьте в гнездо заднего моста Нивы как можно ровнее.
  4. Используя круглую наставку из трубы, легкими ударами молотка запрессуйте сальник в гнездо. В качестве дополнительной наставки можно использовать старый уплотнитель.

По окончании процедуры необходимо тщательно протереть все детали от масла — тормозной цилиндр, колодки, барабан и металлический щиток. Перед обратной сборкой не помешает проверить подшипник полуоси на предмет изношенности и наличия смазки. Об износе свидетельствует затрудненное вращение, заедание или легкий шум. Обнаружив неисправность, отвезите полуось в ближайший автосервис, выполнить замену подшипника без специального оборудования вам не удастся.

Чтобы проверить смазку внутри подшипника, необходимо поддеть шилом пластик, закрывающий ролики, и удалить ее. Затем добавить внутрь густой смазки типа «Литол» и поставить пластик на место, после чего приступать к сборке.

В конце важно проверить уровень масла в редукторе заднего моста Шевроле Нивы. Проверка производится на полностью собранном автомобиле, стоящем на ровной площадке. Из кожуха редуктора выкручивается пробка заливной горловины, после чего уровень масла определяется визуально или с помощью тонкой деревянной палочки. При недостаче в заливную горловину нужно вставить шланг подходящего диаметра с лейкой на конце, куда заливается смазка. Доливку удобнее выполнять с помощником: вы контролируете уровень, а помощник понемногу доливает масло.

Подшипник и сальник задней полуоси

Рег.: 30.04.2010
Тем / Сообщений: 3 / 1803
Откуда: Москва, ТиНАО
Возраст: 30
Авто: MMC Pajero Sport 05

Рег.: 27.06.2007
Сообщений: 1765
Откуда: Москва
Возраст: 50
Авто: 21213, 1999 г

Имя: Алексей
Рег.: 05.03.2005
Тем / Сообщений: 42 / 3713
Откуда: Москва, САО
Возраст: 38
Авто: Шнива 2016 г.в. 50 ткм

Sever18
Полуосевой подшипник профилактически промой (нужно снять одну из щёчек) и набей его новой смазкой. Хоть литолом. Будет полюбому лучше чем было.

Никаких колец и пр. докупать не нужно.

А я вот тоже решил поменять подшиники на полуосях и сальники. Купил для нивы 2121. Принёс в гараж начал одевать сальник на полуось, а он дошёл до половины и всё. Дальше идёт утолщение полуоси. В магазине сказали что полуоси на ваз 2101 и 2121 одинаковые. Выходит у меня задний мост ваз 21213? Думаю подшипник подойдёт. Номера то совпадают 62208r

Добавлено спустя 8 минут 26 секунд:

Имя: Николай
Рег.: 12.11.2008
Тем / Сообщений: 2 / 909
Откуда: Руза.Моск.обл.
Возраст: 48
Авто: ваз21214. 2001,МП 7.0

Отпишусь, как извлекал полуось. Может кому пригодится.
Начало снятия полуоси как в мануале, заканчиваем тем, что прикрутил колесо обратной стороной.
«Сдернуть» полуось усилием рук не получилось. Слишком маленький у меня вес. Далее я действовал так:
1. Закрепил в отверстия диска (симметрично) цепь (длиной около 2,5 м). Получилась петля, по которой я собирался бухнуть (ударение на «У») кувалдой.
2. Подставил под конец петли бревно, на которое положил цепь, а в образовавшуюся петлю вложил тяжелую железку (противовес от стиральной машинки), чтобы петля с бревна не свалиалась.
3. Уже собирался брать кувалду, но бревно упало, а кода я его поднял и слегка железкой ударил по петле, чтобы натянуть цепь произошло чудо: ОСЬ СДВИНУЛАСЬ.
Дальше без проблем.

Добавлено спустя 1 минуту 24 секунды:

В пункте №1 ударение на первое «У», а то не все поймут. 🙂

Рег.: 06.07.2010
Сообщений: 203
Откуда: samara
Возраст: 34
Авто: 2121.1989 -была. 21214м.2015

»

Отличная статья 0

smotri-dtp.ru

Замена подшипника и сальника задней полуоси ВАЗ своими руками + Видео

Полуосью автомобиля называют деталь, которая передает вращающий момент на колеса автомобиля от трансмиссии. Полуосями оборудуются как внедорожники, так и заднеприводные автомобили. В этой статье мы подробно рассмотрим, как работает полуось, как выполняется замена подшипника, сальника, передней и задней полуоси.

Принцип работы полуоси автомобиля

Полуось – это деталь ходовой части автомобиля, которая предназначена для передачи вращающего момента с дифференциала на ведущее колесо автомобиля. Количество полуосей определяется количеством ведущих колес автомобиля. Так, например, если машина имеет два ведущих колеса, то и полуосей будет всего две. Внедорожники же имеют полуоси на всех приводных колесах автомобиля.

Принцип работы полуоси заключается в следующем. Вращающий момент с коробки передач попадает на карданный вал, который передает его на редуктор моста автомобиля. Редуктор, же в свою очередь распределяет этот момент по полуосям автомобиля. Данные элементы закрепляются в ступицах колес при помощи специальных контрующихся гаек.

В переднеприводном автомобиле все еще проще. Полуосью такого автомобиля называют приводной вал, который имеет соединение с коробкой передач и передает момент на шарниры угловых скоростей.

Замена задней полуоси, подшипника и сальника ВАЗ 2107

Полуоси «семерки» применяются для приведения в действие задних колес автомобиля. В целом, данные детали различных заднеприводных автомобилей схожи и процедура замены будет мало чем отличаться. Кроме того, вместе с заменой полуоси, обычно, замене подвергают и его подшипник вместе с сальником, поэтому данная процедура будет описываться для трех деталей одновременно.

Замена данного элемента может потребоваться в следующих случаях:

  1. Деталь слишком сильно деформирована, или погнута. В этом случае, ремонту она не подлежит, так как центровка уже нарушена, и восстановить ее – невозможно.
  2. Фланец полуоси серьезно пострадал. Выразиться это может в его деформации или сорванной резьбе. Такое бывает при езде на разбалансированных колесах или когда колесные болты затягивают слишком туго.
  3. Специальная втулка, или как ее еще называют, запорная, больше не справляется со своими фиксирующими обязанностями. Замене подлежит целиком полуось.
  4. Шлицы детали подверглись сильному износу. Если они сильно потерты, то нужно в обязательном порядке поменять полуось.
  5. В последнюю очередь диагностике подлежит сам подшипник полуоси. Если он слишком сильно изношен, то его заменой можно и ограничиться, однако, если износу подверглось его посадочное место, то полуось меняется целиком.

В каких случаях может понадобиться замена подшипника оси ВАЗ?

  • Подшипник получил сильные механические повреждения и больше не пригоден для использования в ходовой части.
  • Появилась необходимость в замене полуоси заднего моста. Вместе с ним необходимо заменить и подшипник.

Сигналом к ремонту обычно служит появление шума при движении в задней части автомобиля. С увеличением скорости усиливается и уровень шума.

Периодичность замены четко не регламентируется, так как полуось деталь с достаточно большим сроком службы, который зависит от условий эксплуатации автомобиля. Именно поэтому, поменять деталь нужно при первых признаках неисправности.

Видео – Как заменить подшипник полуоси ВАЗ

Порядок съема и установки сальника и подшипника задней оси

  • Автомобиль устанавливается на ровную площадку и обездвиживается. Для этого используют противооткатные упоры или другие способы остановить колеса от непроизвольного вращения. Сорвите колесные болты и поднимите колесо при помощи домкрата.
  • Снимите колесо и выкрутите направляющие, установленные на тормозном барабане. После этого, снимите сам барабан. Для этого можно использовать направляющие, которые вкручиваются в два других отверстия до полного выхода детали или попросту сбить барабан с помощью мягкого ударного инструмента. Другой вариант подразумевает разгон барабана на первой передаче и резкая остановка – это поможет прикипевшему элементу легко сойти со своего места.
  • Через специальные отверстия во фланце просуньте длинную головку и выкрутите болты крепление. Откручивание и закручивание производится только крест-на-крест. Теперь вытащите полуось руками и снимите ее. Если это вызывает какие-то трудности, можно прикрутить на два болта колесо обратной стороной и, раскачивая, вытащить полуось из моста.
  • Новый подшипник и сальник монтируются на новую полуось. Монтаж подшипника производят с помощью специального съемника. Если таковой не имеется, можно использовать мягкую оправу и ударами молотка медленно посадить подшипник на новую полуось. Старайтесь делать это предельно аккуратно, чтобы не нарушить центровку, а по возможности, лучше всего обратиться в автосервис, где есть специализированное оборудование.
  • Проведите установку новой полуоси в обратном разборке порядке. Аналогичные действия производятся и для другой стороны автомобиля.

Видео – Замена сальника полуоси

Как поменять переднюю полуось УАЗ

В принципе, здесь тоже нет ничего сложного. Точно также необходимо поднять автомобиль и снять колесо. В отличие от задних колес, тормозной барабан здесь отсутствует, однако имеется специальный суппорт, который будет всячески препятствовать выходу полуоси. Отсоединять от него шланг совсем не обязательно. Достаточно лишь подвесить его на других деталях подвески и продолжать выполнение работ. Затем откручиваются крепления тормозного диска, и он снимается.

После этого, выкручивается крепление фланца и выпрямляется специальная стопорная шайба. Она снимается и под ней откручивается гайка, под которой тоже имеется такая шайба. Она тоже снимается и откручивается последняя гайка. В последнюю очередь вытащите проставку и освободите полуось от фиксации ступицей.

Выкрутите далее 4 гайки, затем легкими постукиваниями стучим по специальному рычагу рулевой тяги. Тягу, при этом, снимать не обязательно. Остается последняя крупная цилиндрическая гайка, открутить которую можно с помощью специального ключа. После последней гайки вытаскиваем специальный шкворень. Затем выкручивается сальник на шаре и демонтируется специальный поворотный кулак.

Старая шаровая полуось вытаскивается, а на ее место вставляется новая деталь, после которой сборка производится также в обратной последовательности.

На этом замена полуоси завершена. Как видите, это не сложная процедура и выполняется самостоятельно при наличии гаража и хорошего набора инструментов

vipwash.ru

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
