Резонатор фильтра воздушного назначение: Назначение, принцип работы резонатора воздушного фильтра

Содержание

Что такое резонатор воздушного фильтра?

Резонатор воздушного фильтра можно практически на равных правах отнести и к системе забора воздуха для работы двигателя, и к системе выброса отработанных газов. При этом, немалое значение имеет резонатор и для того, чтобы глушить звук от выбросов выхлопных газов в атмосферу. Исходя из всего этого, чтобы понять, как именно функционирует и для чего нужен резонатор воздушного фильтра, необходимо подробно разобраться в особенностях функционирования тех систем, к которым он относится. Этим мы и займемся в сегодняшней статье. Расскажем также и о том, как заменить данную деталь своими руками.

1. Знакомимся с резонатором воздушного фильтра
2. Формы резонатора воздушного фильтра
3. Замена резонатора воздушного фильтра

1. Знакомимся с резонатором воздушного фильтра

Как известно, для нормального функционирования двигателя в его камеру сгорания должна подаваться специальная смесь, которая, помимо топлива, также включает в себя обычный воздух. Специально для подачи воздуха на автомобильном механизме обязательно присутствует впускной коллектора, а также воздушный фильтр, который не допускает попадания в камеру сгорания пыли. Именно перед фильтром как раз и устанавливается интересующий нас резонатор.

Необходимость в резонаторе возникает по следующей причине. Во время функционирования двигатель издает очень громкие звуки, которые порождают мини-взрывы топливной смеси внутри цилиндров. Поскольку взрывы эти происходят очень часто, двигатель во время работы издает непрерывный и достаточно монотонный гул. Естественно, этот звук передается в систему выхлопа и глушения, где его сила немного уменьшается. Однако уходит звук и в другую сторону – туда, откуда и подается воздух. Поэтому, чтобы глушить шум от работы цилиндров непосредственно в самом двигателе, и используется резонатор воздушного фильтра.

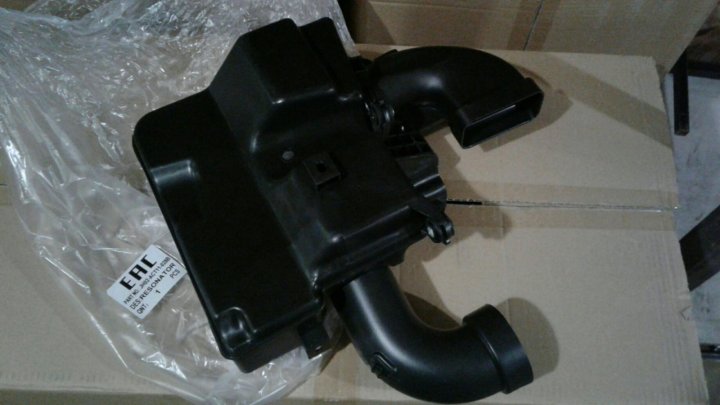

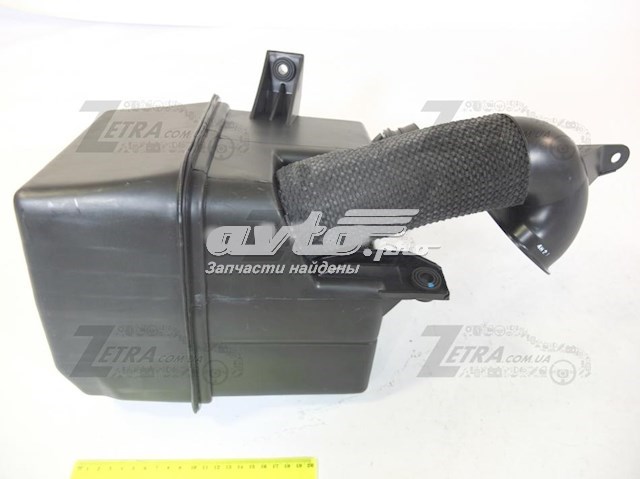

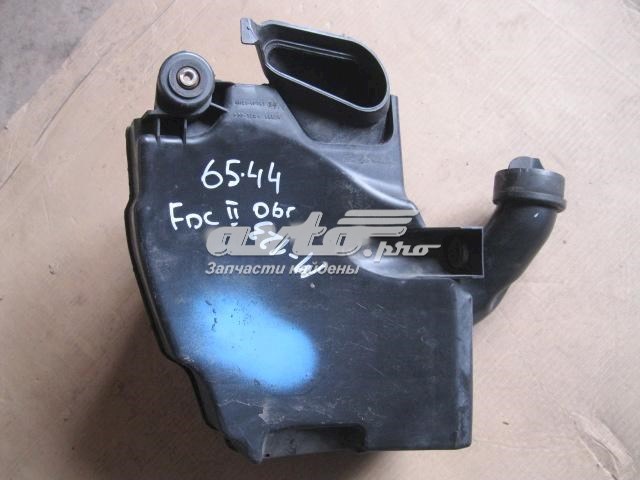

Такой резонатор представляет собой достаточно большую по размерам пластиковую емкость, полую внутри.

Также внутри имеются одна или же несколько перегородок, благодаря которым и осуществляется «резонанс» звука от работы двигателя. Так как звуку для прохождения через резонатор приходится преодолеть своего рода туннель, его сила на выходе в разы уменьшается.

Но данная функция резонатора является не единственной. Дело в том, что если бы на месте резонатора располагалась обычная трубка, в ней сталкивались бы два потока воздуха: один – это поток со звуком, стремительно несущийся от двигателя, а второй – это поток воздуха, всасываемого для создания горючей смеси. При этом, сопротивление двух потоков может быть таким высоким, что работа двигателя временно может прекращаться. Однако благодаря наличию резонатора эти потоки определенным образом разделяются и беспрепятственно проходят в разных направлениях.

Правда, существует небольшой нюанс, когда взаимное вытеснение встречных потоков воздуха все же происходит. Но виновником такой ситуации является не резонатор, а загрязнившийся воздушный фильтр, который попросту не позволяет проходить ни всасываемому воздуху, ни выходящему.

Понятно, что преодолеть такую проблему можно достаточно просто, и все, что для этого нужно, – новый воздушный фильтр.

Существует также особенный вид резонатора воздушного фильтра, который позволяет предохранять двигатель автомобиля от попадания воды. Случиться подобное может как во время пересечения глубоких луж, так и от конденсата. Как известно, двигатель в таком случае может попросту получить гидроудар и безнадежно выйти из строя. Естественно, допускать этого нельзя ни в коем случае, поэтому такая задача как предохранение двигателя от влаги была возложена и на резонатор.

Еще одна функция резонатора – сглаживание колебаний воздуха, который всасывается в систему двигателя и подается в камеру сгорания.

То есть благодаря конструкции данной детали происходит сглаживание пульсации воздушных потоков, которые могли бы подаваться порционно. Вызывает пульсацию работа цилиндров: когда всасывание воздуха осуществляется в одном цилиндре, в другом может осуществляться его выход. Из-за этого подача воздуха и становится неравномерной. Однако именно благодаря резонатору этот процесс происходит равномерно, создавая максимально «сбалансированную» топливную смесь и обеспечивая равномерную работу двигателя.

Хотя, на первый взгляд, такой фактор как равномерность подачи воздуха в камеру сгорания двигателя нельзя назвать существенным, если оценить его влияние на работу всех остальных узлов автомобиля, то потери от неправильного функционирования данной системы могут быть существенными. В частности, из-за этого может возрасти расход горючего, несущественно упадет мощность самого двигателя, намного быстрее начнут изнашиваться его основные узлы.

Но есть в этой бочке меда и своя ложечка дегтя. Дело в том, что входное отверстие интересующей нас детали обычно располагается очень высоко, что спровоцировано конструкционными особенностями резонатора. В результате этого в систему всасывается тот воздух, который уже успел достаточно разогреться в подкапотном пространстве. Естественно, такой воздух содержит в себе в разы меньше кислорода, необходимого для возгорания топлива, в результате чего мощность двигателя немного снижается, хотя и несущественно.

2. Формы резонатора воздушного фильтра

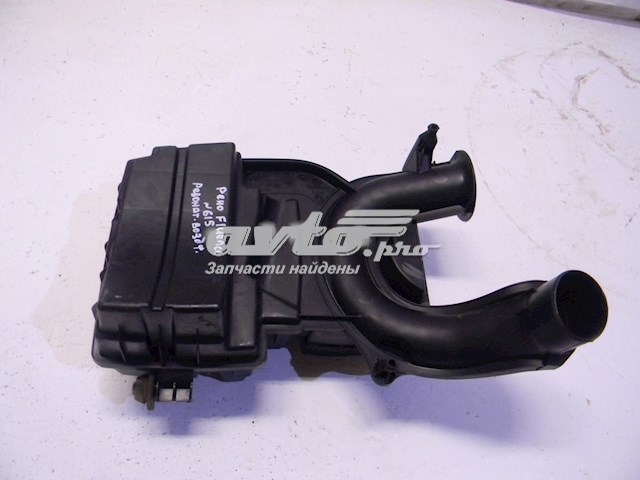

Если вам приходилось копаться в механизме автомобилей разных моделей, то наверняка вы замечали, что на каждой из них используются резонаторы разной формы. По сути речь идет исключительно о геометрических формах устройства, хотя иногда они могут отличаться и количеством перегородок, установленных внутри его. Необходимость в создании нескольких форм резонаторов возникла в связи с наличием разных характеристик разных двигателей. На сегодняшний день принято условно выделять две формы резонатора воздушного фильтра:

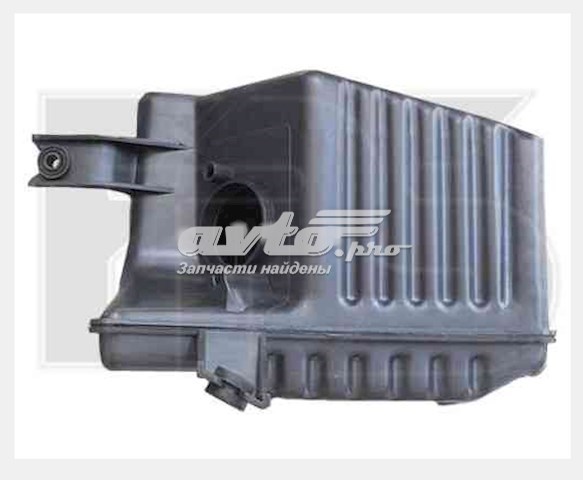

1. Моноблоки. Такое устройство, как правило, состоит из одной емкости с перегородками, которая и является препятствием для звука и «сепаратором» для двух встречных потоков воздуха.

2. Комбинированные устройства. В этом случае резонатор состоит из двух емкостей. Рациональность создания такой конструкции объясняется таким утверждением производителей, что якобы в одной емкости осуществляется подавление высоких частот звука, а во второй – низких. Аналогично подавлению звука происходит и выравнивание пульсации потоков воздуха. Здесь также обязанности двух емкостей разделяются: одна из них выполняет функцию ресивера, благодаря которому осуществляется выравнивание давления, а вторая обеспечивает выравнивание и равномерную подачу воздуха.

Однако, независимо от формы и типа резонатора, его важная роль в правильном функционирования двигателя автомобиля остается неоспоримой. В связи с этим, если устройство по тем или иным причинам выходит из строя, его необходимо обязательно заменить, иначе уже через несколько дней вы сможете заменить изменения в работе вашего автомобиля. Замена резонатора осуществляется достаточно просто, поэтому ее вполне можно осуществить и своими силами.

3. Замена резонатора воздушного фильтра

Резонатор воздушного фильтра выходит из строя достаточно редко, однако к возникновению подобной ситуации также необходимо быть готовым. Чаще всего он попросту загрязняется пылью, которая всасывается в систему вместе с воздухом.

Если слой пыли становится очень большим, проходимость потоков воздуха уменьшается, вместе с чем снижается мощность двигателя и растет расход топлива. Иногда справиться с подобной проблемой помогает обычный демонтаж устройства и его промывка. Однако, если подобная процедура не дала никакого результата, придется осуществлять замену резонатора.

Еще одна причина, по которой может возникнуть необходимость в замене – это механическое повреждение резонатора воздушного фильтра. Происходит это еще реже, чем его «закупоривание» пылью, однако в случае попадания автомобиля в аварию или разрыва двигателя повреждаться может не только данное устройство. Но прежде чем заняться непосредственно заменой, предстоит также приобрести новое устройство. Мы уже отмечали, что резонаторы могут иметь разную форму, в связи с этим может возникнуть проблема в процессе поиска устройства, идентичного по форме тому, которое ранее стояло на вашем авто.

Однако подобрать правильный резонатор очень важно, и связано это со следующими факторами:

– форма и конструкция резонатора воздушного фильтра имеют очень большое значение для правильного функционирования двигателя – если установить другое по форме устройство, могут наблюдаться изменения и в работе мотора;

– обычно конструкторы разрабатывают такую форму резонатора, чтобы устройство могло без проблем помещаться среди других деталей и узлов автомобиля. Если приобрести слишком большой резонатор, он может попросту не поместиться в «чреве» автомобиля;

– разные резонаторы могут иметь разные размеры выходов, поэтому при выборе устройства, которое не совсем предназначено для вашего автомобиля, вам придется потратить немало времени для создания герметичных соединений между всеми элементами системы всасывания воздуха.

После покупки резонатора воздушного фильтра можно смело приступать к его замене. Выполняется она следующим образом:

1. Снимаем часть «мордочки» автомобиля: с одной стороны необходимо демонтировать фару, бампер, также откручиваем пистоны, при помощи которых к бамперу крепится крыло, после чего снимаем и само крыло.

2. Благодаря этому мы получили полный доступ к двигателю и системе всасывания воздуха, и можем браться за демонтаж старого резонатора. Обычно крепится данное устройство при помощи двух болтов, которые, естественно, откручиваем. Посредством этого мы сможем также снять кронштейн крыла.

3. Демонтируем со старого резонатора патрубок, в результате чего старое устройство можно будет полностью снять и отложить в сторону. Внимательно осмотрев и очистив патрубок, натягиваем его на новый резонатор и крепим его на место старого.

4. Осуществляем обратную сборку всех деталей.

После завершения работ можно сразу же прокатиться на автомобиле и прислушаться к звуку от работы двигателя. Если предыдущий резонатор на момент замены был уже существенно изношен, звук работы двигателя с новым устройством для вас станет настоящим наслаждением.

Резонатор воздушный. Назначение, принцип работы резонатора воздушного фильтра

Общее знакомство

Воспламенение топливной смеси, необходимой для нормальной работы мотора, невозможно без наличия кислорода. Указанный элемент поступает внутрь движка из воздуха через впускной коллектор. Воздушный поток содержит вредные частицы пыли, грязи, сажи, споры растений, которые наносят вред внутренним элементам силового агрегата. Препятствует их поступлению внутрь автодвигателя воздушный фильтр, он очищает поступающий воздух от абразивных частиц. Перед элементом фильтрации устанавливается резонатор.

Зачем нужен резонатор воздушного фильтра? Работающий автодвигатель издает своеобразный гул, образовывающийся из-за взрывания топливной смеси внутри силового агрегата. Частота взрывов большая, отличить один взрыв от другого невозможно, они сливаются в монотонный звук — «рев двигателя». Этот звук направляется:

В сторону глушителя.
В сторону подачи воздуха — автодвигатель. Резонатор, устанавливаемый с элементом фильтрации, гасит звук, издающийся из всасывающей системы.

Назначение

Резонатор перед фильтрующим элементом устанавливается для гашения звукового потока, издающегося из системы всаса, плюс выполняет функции:

Разделяет движущиеся навстречу потоки воздуха. Существует встречное давление, создаваемое мотором, которое движется навстречу всасываемому воздушному потоку. Резонатор разделяет движущиеся навстречу воздушные потоки, способствует поступлению нужного объема воздуха внутрь двигателя. От поступления всасываемого воздуха в автодвигатель зависит эффективность работы мотора (разгон автомобиля). Если указанного устройства не будет, потоки воздуха пересекутся, внутрь двигателя начнет поступать неравномерное количество кислорода, вследствие чего возникнет кислородное голодание движка.
Препятствует попаданию внутрь силового агрегата воды. Указанное устройство не дает проникнуть воде внутрь мотора, если машина попадает в очень глубокую лужу. Объясняется это конструктивными особенностями устройства: впускное отверстие расположено достаточно высоко.
Сглаживает колебания воздушного потока при всасе, делает пульсации воздуха в момент всасывания равномерными, способствует нормальной работе мотора.

Резонатор воздушного фильтра имеет много плюсов. Давайте выделим негативный аспект — входное отверстие устройства конструктивно расположено высоко. Поэтому внутрь мотора всасывается нагретый до определенной температуры под капотом машины воздух. В таком воздухе содержится маленькая доля кислорода — это влияет на воспламенение топливной смеси негативно.

Назначение резонатора

Для работы двигателя внутреннего сгорания необходимо обеспечить непрерывную подачу в рабочую камеру горючей смеси, состоящей из топлива и обычного атмосферного воздуха в определенной пропорции.

Для этого предусмотрен впускной коллектор и воздушный фильтр. С помощью последнего фильтрующего элемента предотвращается попадание пыли в рабочую камеру. Резонатор размещается перед ним по ходу воздушного потока.

У резонатора воздушного фильтра несколько функций:

уменьшение шума работающего двигателя. При работе мотора издаются громкие звуки, поскольку в цилиндрах агрегата происходит воспламенение (мини-взрыв) рабочей смеси с частотой, практически не воспринимаемой человеческим ухом, поэтому слышно один непрерывный рокот. Звуковые колебания от двигателя распространяются не только по выхлопной системе, но и по элементам системы подачи воздуха. Для уменьшения громкости звука работающих цилиндров используется резонирующий элемент, который является препятствием для свободного движения звуковых волн;
распределение воздушных потоков. В случае отсутствия такого элемента потоки воздуха, поступающие в двигатель по воздуховоду, сталкивались бы с массами, идущими из мотора, вследствие чего создавалось бы избыточное давление, влияющее на работу двигателя. Наличие резонатора дает возможность эти потоки правильно распределить;
защита от влаги. В некоторых моделях резонаторов предусмотрена функция предотвращения попадания воды в рабочие камеры мотора, поскольку излишняя влага в камере сгорания приводит к гидравлическому удару.

Также резонатор воздушного фильтра стабилизирует воздушный поток, убирая возможные колебания. Это способствует равномерной и устойчивой работе двигателя.

Рекомендуем Ремонтный герметик двигателя: Инструкция и отзывы

Конструктивные особенности

Указанные устройства имеют различную форму. В основном они отличаются геометрией, но возможны различия в количестве перегородок, находящихся внутри элемента. Различают основные виды резонаторов:

Моноблочные. Состоят из одной емкости, имеющей определенное количество перегородок, необходимых для разделения двух встречных потоков, снижения звука.
Комбинированные. Состоят из двух емкостей. Первая служит для уменьшения высоких звуковых частот, вторая — низких. Согласно распределению снижения звука происходит выравнивание пульсаций воздушных потоков.

Независимо от конструктивных особенностей резонаторов основное их назначение — обеспечение нормальной работы мотора. Поэтому при поломке устройства проведите его замену. В противном случае через несколько километров пробега вы заметите нарушения в работе движка. Замена резонатора не является сложной, ее можно осуществить самостоятельно без привлечения специалистов.

Многие автолюбители рекомендуют снять указанное устройство. По их мнению, такие действия позволят:

Снизить точку забора воздуха — улучшится мощность мотора, внутрь движка будет больше поступать кислорода.
Звук работающего мотора станет похож на звук мощного американского автомобиля.
Возрастание динамики разгона автомобиля — уберется дополнительное сопротивление, создаваемое резонатором.

Учтите: сняв указанный элемент системы, вы можете вызвать частичное кислородное голодание двигателя — это приведет к капремонту силового агрегата, плюс спровоцируете гидроудар, если въедете в глубокую лужу, вода попадет внутрь мотора.

Что такое резонатор воздушного фильтра

Всем известно, что при работе двигателя в камеру сгорания подается смесь, состоящая из топлива и простого воздуха. За подачу кислорода отвечает несколько элементов: впускной коллектор и воздушный фильтр. Последний задерживает пыль от попадания в камеру сгорания и именно перед ним устанавливается резонатор.

Причин для использования этого элемента существует несколько:

Подавление шума двигателя. Дело в том, что работающий мотор создает довольно громкие звуки, своего рода выстрелы или мини-взрывы, которые происходят с такой частотой, что человеческое ухо воспринимает такой шум как непрерывный гул. Сам звук распространяется не только на систему выхлопа и глушения, но и на узлы подачи воздуха. Чтобы приглушить этот гул работающих цилиндров в моторе, необходим резонатор, который будет создавать звуку «препятствия» в виде перегородок резонирующих шум.
Распределение потоков воздуха. Если бы вместо резонатора мы установили обычную трубку, то звуковой поток, идущий из двигателя, постоянно сталкивался бы с потоком кислорода, который всасывается для появления горючей смеси. Из-за этого провоцируется высокое давление, а работа двигателя постоянно прекращается. Резонатор же позволяет распределить эти потоки.
Защита от воды. Некоторые модели резонаторов воздушных фильтров предохраняют мотор от попадания воды. Эта проблема довольно распространена, излишки конденсата могут привести к гидроудару двигателя.

Помимо этого резонатор позволяет сглаживать колебания воздуха, всасываемого в систему двигателя. Это означает, что конструкция этой детали позволяет сгладить пульсирующие воздушные потоки. Подобные пульсации провоцируются работающими цилиндрами, когда один из них всасывает воздух, а другой его выталкивает. В этом случае резонатор делает подачу воздуха равномерной.

Если говорить об особенностях различных резонаторов, то в первую очередь они отличаются по форме.

Резонатор воздушного фильтра — назначение, виды, замена

То, что для сгорания топлива в цилиндрах, нужен воздух – об этом знают практически все более-менее опытные водители. Однако не все знают о такой детали, как резонатор воздушного фильтра. Сегодня постараемся разобраться, для чего он применяется и как его заменить?

Для чего нужен резонатор воздушного фильтра?

Резонатор фильтра устанавливается непосредственно перед его корпусом и является первой точкой забора воздуха. Необходимость его применения возникла из-за шума, который издает мотор во время работы. Понятное дело, что для снижения звуковых колебаний используется резонатор в выхлопной системе, однако этот шум распространяется не только туда, но и в обратную сторону – систему питания.

Кроме основной своей функции, резонатор воздушного фильтра применяется и для разделения потоков. Ведь при движении в систему питания этот поток создает сопротивление встречному воздуху, из-за чего мотор получает кислородное голодание.

Внутри резонатора находится комплекс перегородок, которые создают сопротивление выходящему звуку. В результате, при прохождении через них, сила звука уменьшается, и мотор работает намного тише.

Есть еще один отдельный вид резонаторов, который применяется для предохранения попадания влаги в мотор. Это очень актуальная проблема при преодолении водных препятствий. Внутри его корпуса устанавливается влагоотделитель, который задерживает воду и защищает двигатель от неблагоприятных воздействий.

Виды резонаторов

Понятное дело, что все двигатели разные, а соответственно издают совершенно разные звуковые колебания. Наравне с этим автомобильные производители изготавливают резонаторы воздушного фильтра самой различной формы. В связи с этим возникли следующие разновидности резонаторов:

Устройство в виде моноблока. Представляет собой одну коробку, внутри которой находится определенное число перегородок. Сам по себе он снижает звуковые колебания и, одновременно с этим, сепарирует встречные колебания воздуха, делая работу двигателя ровнее.
Комбинированный резонатор. Такое устройство состоит из двух близко расположенных камер. По мнению разработчиков, в одной из камер осуществляется подавление высоких, а в другой – подавление низких частот. Кроме того, использование двух камер обеспечивает хорошее выравнивание давлений.

Как поменять (удалить) резонатор воздушного фильтра?

Поломка такого устройства происходит очень и очень редко. Все дело в том, что оно практически не поддается механическим воздействиям, а его полость может только загрязниться пылью. В этом случае снижается пропускная способность резонатора, а значит, падает мощность и увеличивается расход топлива.

Вторая причина к замене поломка устройства в результате ДТП. Естественно, после появления трещин и т.п. использовать такой резонатор уже нельзя и его нужно срочно заменить новым, так как его свойства теряются мгновенно.

Чтобы поменять воздушный резонатор, необходимо открутить крепление патрубка и вытащить его. Затем, выкрутите два болта крепления и снимите старое устройство. Установка нового осуществляется в обратном порядке. В связи с большим многообразием форм устройства, возможно крепление резонатора в нескольких точках, а для получения доступа иногда нужно разбирать большую часть передней части автомобиля.

Вот и все, что необходимо знать о таких резонаторах.

vipwash.ru

Типы резонаторов воздушного фильтра

Резонаторы могут обладать разной геометрией, в зависимости от характеристик мотора. Сегодня выделяют следующие типы этих устройств:

Моноблок. Такой резонатор представляет собой одну емкость, оснащенную перегородками, выполняющими роль «сепаратора» сталкивающихся воздушных потоков.
Комбинированные резонаторы. Это модели, состоящие из двух емкостей. По заявлению производителей такая конструкция удобнее и надежнее, так как в одном отсеке подавляются высокие звуковые частоты, а во втором – низкие. Таким же образом происходит и выравнивание пульсаций воздушных потоков. В этом случае одна камера выполняет роль ресивера, а вторая отвечает за равномерную подачу кислорода.

Стоит учитывать, что независимо от конфигурации резонатора воздушного фильтра он является важной составляющей для правильного функционирования мотора машины. Именно поэтому эта деталь требует обязательной замены в случае неисправности.

Виды конструкций резонаторов

В разных марках авто резонаторы могут иметь различную форму и размер. В зависимости от класса автомобиля, характеристик мотора и инженерных задумок разработчиков это могут быть моноблоки, состоящие из одной цельной емкость, или комбинированные устройства, объединяющие два бочонка. Последние, как заверяют конструкторы, более эффективно справляются со своей основной задачей — снижением шума.

Резонатор не является взаимозаменяемой деталью, то есть нельзя на одну марку автомобиля поставить резонатор от другого авто.

Дело в том, что эта деталь спрятана за бампером, где для нее отведено определенное место. Именно поэтому резонаторы часто имеют необычную и даже причудливую форму.

Типы резонаторов воздушного фильтра

Моноблок. Такой резонатор представляет собой одну емкость, оснащенную перегородками, выполняющими роль «сепаратора» сталкивающихся воздушных потоков.
Комбинированные резонаторы. Это модели, состоящие из двух емкостей. По заявлению производителей такая конструкция удобнее и надежнее, так как в одном отсеке подавляются высокие звуковые частоты, а во втором – низкие. Таким же образом происходит и выравнивание пульсаций воздушных потоков. В этом случае одна камера выполняет роль ресивера, а вторая отвечает за равномерную подачу кислорода.

Рекомендуем Система охлаждения двигателя: схема, устройство, неисправности, ремонт

Назначение, принцип работы резонатора воздушного фильтра

string(10) «error stat»
Автовладельцы с небольшим опытом, при обращении в автосервис, могут услышать о том, что из строя вышел резонатор воздушного фильтра. При этом не многие визуально представляют себе эту деталь, и еще меньшее количество из них могут хоть приблизительно объяснить, для чего она нужна. В тоже время, это устройство, с учетом его функционального назначения, можно отнести и к системе снабжения воздухом двигателя в процессе его работы, и к системе отводов отработанных газов. Поэтому знание его особенностей позволяет обеспечить не только работоспособность такого элемента, но и всего автомобиля в целом.
