Регулировка ПТФ – важный процесс, к которому следует подойти ответственно. От противотуманных фар зависит не только комфорт, но и безопасность передвижения при плохих погодных условиях. Важно знать, как правильно проводится процесс регулировки, как его выполнить, и каких ошибок необходимо избежать.

Требования к регулировке ПТФ

В случае с противотуманками не прокатит установка «для галочки». Это очень важный узел освещения, параметры которого строго определяются нормами ПДД, ГОСТ, ЕЭК ООН.

Согласно документам, выдвигаются такие главные требования:

1. ПТФ должны находиться на высоте не меньше 25 сантиметров от земли.
2. Расстояние от ПТФ до внешнего габарита машины – максимум 40 сантиметров.

Расположение противотуманок на автомобиле.

Нормы касаются не только расположения приборов освещения, но и характеристик самого света:

1. Луч должен идти по направленности вниз. Верхняя граница потока света – четкая.
2. Показатель горизонтального угла рассеивания должен составлять не больше 70 градусов.

В документах также указаны и условия использования противотуманок. Их нет смысла включать при хорошей видимости, а вот во время ухудшения погодных условий (туман, дождь, снег) они станут полезными. Также ПТФ разрешено использовать на сложных дорожных участках: серпантины, крутые повороты и т.д.

Эффективность ПТФ при тумане.

Поэтому необходимо отрегулировать автомобильные противотуманные фары, чтобы они соответствовали как требованию по месту установки, так и требованиям к световому лучу.

Обычно ПТФ устанавливают на высоте в 30-70 см от земли, свет от них направляется на дорогу.

Инструкция правильной настройки

Правильно отрегулировать ПТФ можно и самостоятельно. В процессе важно не столько строгое придерживание инструкции, но и подготовительные работы, которые касаются самих фар, автомобиля, площадки, где будет проводиться настройка. Если нет возможности провести регулировку, лучше обратиться в СТО, там с задачей справятся быстро и качественно. Если есть желание сделать все самому, то следует детально прочитать инструкцию.

На СТО используют специальное оборудование – реглоскоп.

Подготовка авто, фар, площадки, материалов

От подготовительного этапа зависит точность результата регулировки. Даже если все сделано правильно, но не соблюдены требования подготовки, противотуманные фары не будут отвечать стандартам.

Итак, чтобы настроить ПТФ правильно, нужно:

1. Подготовить площадку. Важно, чтобы она была горизонтальной. Проверить это можно примерно на глаз или использовать строительный уровень. Идеальной ровности как на стройке не требуется, но горизонтальность должна быть соблюдена.
2. Проверка давления в шинах, подкачивание всех четырех колес до стандартного уровня. Это важно, ведь если давление во время установки ПТФ неправильное, то после будущей подкачки шин характеристики фар изменятся.

   Проверка давления – обязательна.

3. Заправить автомобиль. Перед регулировкой, нужно заполнить бак для топлива.
4. Загрузить машину. В салоне и багажнике должна быть та загруженность, которая в большинстве случаев является стандартной для конкретного транспортного средства.
5. Установка экрана. Специальный экран нужно разместить в вертикальном положении в 10 метрах от машины.
6. Подготовка разметки. Ее можно нанести на стену или ворота гаража.
7. Подготовка инструментов. В работе понадобятся отвертки, измерительные инструменты (рулетка, линейка), маркер или мел.

   Отвертка – инструмент, с помощью которого проводится регулировка

8. Очистка фар. Важно, чтобы на плафонах не было пыли, грязи, наклеек, чтобы свет исходил в полной мере.

Когда все требования соблюдены, можно переходить к выполнению основной части процесса – регулировке ПТФ.

Читайте также

6 способов полировки фар в домашних условиях



Руководство по регулировке

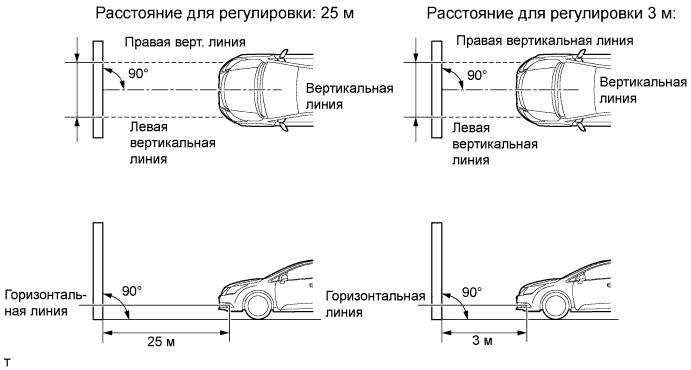

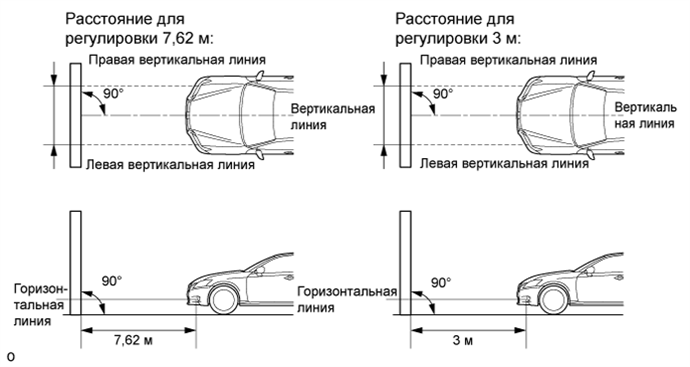

Для начала необходимо взять инструмент для разметки (подойдет мел или маркер) и выдвижную рулетку. Нанесение разметки станет первым этапом выполнения работ, важно сделать ее правильно на стене или ранее подготовленном экране.

Начинают наносить разметку с таких элементов:

• вертикальная полоса, которая соответствует центральной оси транспортного средства;
• две параллельные полосы, которые идут по центру противотуманок;
• горизонтальная верхняя полоса, которая станет уровнем между центром ПТФ и поверхностью дорожного полотна;
• горизонтальная линия, которая зависит от расположения верхней линии и расстояния до машины. Так, если от экрана до разметки 10 метров, а высота верхней полосы 25-50 сантиметров, то нижняя линия будет на 10 см. При регулировке с дистанцией 5 метров этот показатель будет составлять 5 см.

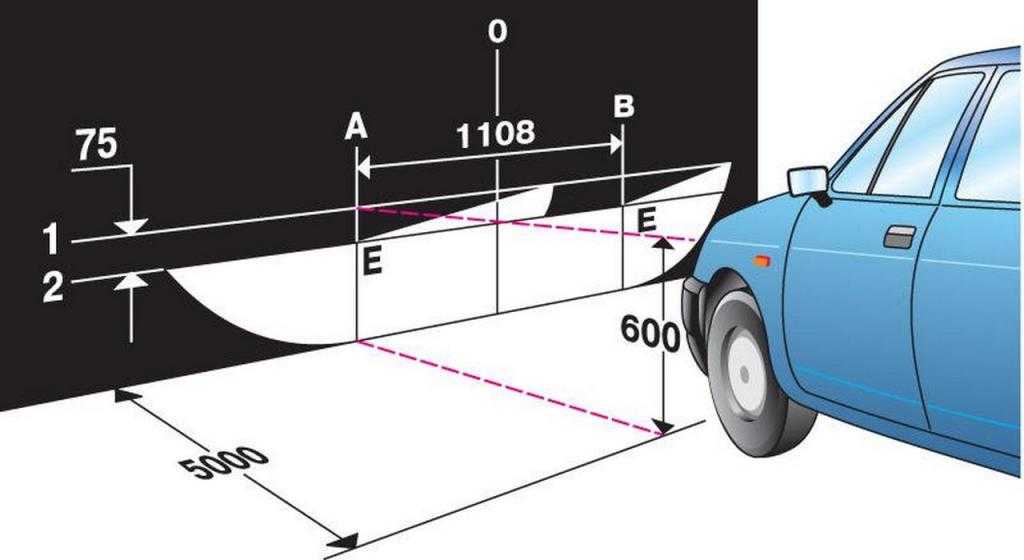

Пример разметки.

После нанесения разметки, можно включить противотуманные фары и определить, правильно ли они настроенные. Для этого один плафон нужно закрыть плотным материалом, который не будет пропускать свет (подойдет картон).

Если свет настроен неправильно, нужно начинать регулировку. Для этого в конструкции транспортных средств предусмотрены специальные регулировочные винты. Их расположение может различаться в зависимости от конкретной модели транспортного средства, проще всего точно узнать, где находятся винты, можно из инструкции. Крутить эти элементы нужно, пока не получится настроить ПТФ так, чтобы:

• центр яркого пятна от света совпадал с точками пересечения вертикальных параллельных полос с нижней горизонтальной линией;
• верхняя линия света должна ровно находится на нижней горизонтальной полосе.

Как выглядит правильный свет ПТФ

Также важно, чтобы свет имел равномерную направленность как с левой противотуманной фары, так и с правой. Если удалось добиться такого результата, процесс регулировки можно считать успешно завершенным.

Применение лазерного уровня для регулировки.

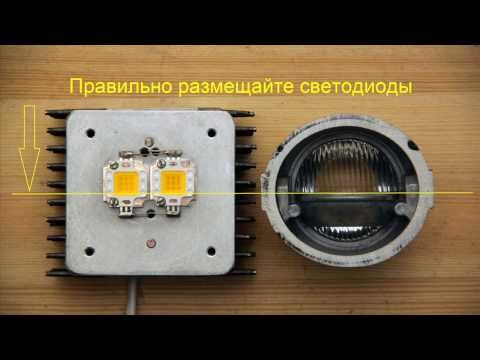

Рекомендуем посмотреть мастер-класс по настройке.

Частые ошибки при регулировке

Настройку ПТФ можно действительно провести своими силами и сэкономить деньги, которые потратились бы на эту услугу в СТО. Но самостоятельная регулировка часто не приносит желаемого результата из-за допущения ошибок:

1. Работы проводятся на глаз. Конечно, визуально можно примерно определить, хорошо ли настроены противотуманные фонари, но получается это не всегда. Необходимо проверять направленность света только с разметкой.
2. Техническое состояние автомобиля. Автомобиль может перекосить, если пружины подвески неисправны. Поэтому данные узлы обязательно проверяются перед проведением работ.
3. Замена ламп в ПТФ. При замене люди часто выбирают ксенон вместо стандартных лампочек, в результате видимость на дороге в плохую погоду – неудовлетворительная. Дело в том, что именно желтый свет эффективно проникает сквозь туман и осадки.
   Ксенон выглядит красиво, но менее эффективен в плохую погоду.

4. Пренебрежение подготовительным этапом. Если поверхность не горизонтальна или давление в колесах не одинаковое, то световой поток будет искажен.

Если все делать по инструкции, никаких ошибок возникнуть не должно, получится правильно настроить противотуманные фары. Это отнимет не больше 30 минут.

Регулировка противотуманных фар своими руками

В условиях тумана или просто плохой видимости противотуманные фары играют важную роль в безопасности движения. Но чтобы от них действительно была польза, необходимо правильно их настроить. Поэтому предлагаем ознакомиться с основным “премудростями” этой операции, которые позволят вам правильно справиться с этой задачей в домашних условиях.

1 Предназначение ПТФ – световой помощник для низких скоростей

Противотуманные фары (сокращенно ПТФ) обеспечивают широкий неизменный луч света, который помогает улучшить видимость дороги в плохих погодных условиях. Главный секрет их эффективности кроется в том, что они располагаются ниже фар ближнего света, т.е. ближе к дороге, в результате чего свет не отражается в глаза водителю. Важное требование к ПТФ – острый срез в верхней части, что также предотвращает появление бликов. Кроме того, их особенностью является желтый или белый цвет – этот спектр обладает хорошей проникающей способностью, что важно при движении в тумане.

В продаже можно встретить противотуманки с синим оттенком светового пучка. Но приобретать их мы не рекомендуем, так как синий свет поглощается туманом, т. е. обладает меньшей проникающей способностью, чем желтый. А для ПТФ, в отличие от фар головного освещения, важна не мощность светового потока, а именно проникающая способность, чтобы осветить площадку перед автомобилем в условиях плохой видимости.

Отсюда можно сделать вывод, что использование противотуманок позволяет улучшить видимость дороги на низких скоростях. Эти приборы освещения включают не только во время тумана, но и во время дождя, снега и т.д. В таких ситуациях фонари можно использовать вместо ближнего света, который вызывает блики, т.е. отражение света в глаза водителю. Кроме того, противотуманки рекомендуется включать в условиях ограниченной видимости – это горные серпантины, дороги с крутыми поворотами и т.д.

2 Правильное расположение фар как залог эффективности их работы

На эффективность противотуманных фар влияет не только настройка, но и установка. Если противотуманные фары установлены неправильно, то никакая настройка не поможет сделать их эффективными в условиях плохой видимости.

Поэтому, прежде всего, рассмотрим основные моменты, которые необходимо учитывать при монтаже этих приборов освещения:

• противотуманки должны располагаться ниже фар головного освещения. Оптимальное расстояние от дороги – 25-30 см;
• расстояние от вешнего габарита автомобиля до противотуманного фонаря не должно превышать 40 см;
• противотуманки должны располагаться ближе друг к другу, чем лампы головного освещения. Как правило, их устанавливают на расстоянии от полуметра до 65 см друг от друга. В результате границы светового потолка ПТФ должны находиться в центре светового пучка фар ближнего света;
• световой пучок ПТФ должен быть направлен вниз, т.е. на дорогу;
• угол рассеивания не должен превышать 70 градусов, но в то же время световой пучок должен быть достаточно широким.

Если фонари установлены правильно, можно приступать к их регулировке.

3 Находим площадку и подготавливаем авто

Для начала нужно подыскать подходящую площадку для настройки противотуманок.  Для этого нам понадобится экран, в качестве которого подойдет белая стена, на которой вы сможете начертить регулировочную разметку. Перед стеной должно быть хотя бы метров 10 свободного пространства. Причем площадка должна быть ровной. Когда вы найдете подходящую площадку, нужно дождаться темного времени суток.

Что касается подготовки автомобиля, то нужно заполнить бак бензином хотя бы на половину и загрузить багажник. Вес груза должен составить 60-70 кг. Также обязательно проверьте давление в шинах и, при необходимости, подкачайте колеса. Нельзя недооценивать влияние давления в шинах на положение фар относительно дороги.

Кроме того, на переднее сиденье должен сесть пассажир примерно такой же комплекции, как и водитель. Дело в том, что правильно настроить ПТФ можно только на снаряженном автомобиле. Если автомобиль не загрузить, то, как только вы и пассажиры сядете в него, настройки собьются, потому как сильно изменится положение фонарей относительно дороги.

Прежде чем приступать к настройке противотуманных фар, их необходимо тщательно вымыть и высушить.

4 Настройка – рисуем разметку и крутим винты

К направлению светового пучка противотуманных фар имеется три основных требования:

• отсутствие бликов, т.е. лучей, которые возвращаются в глаза водителю;
• отсутствие лучей, которые могут попасть в глаза водителям встречного транспорта;
• кучность – фары должны освещать участок перед автомобилем, а не пространство вокруг него.

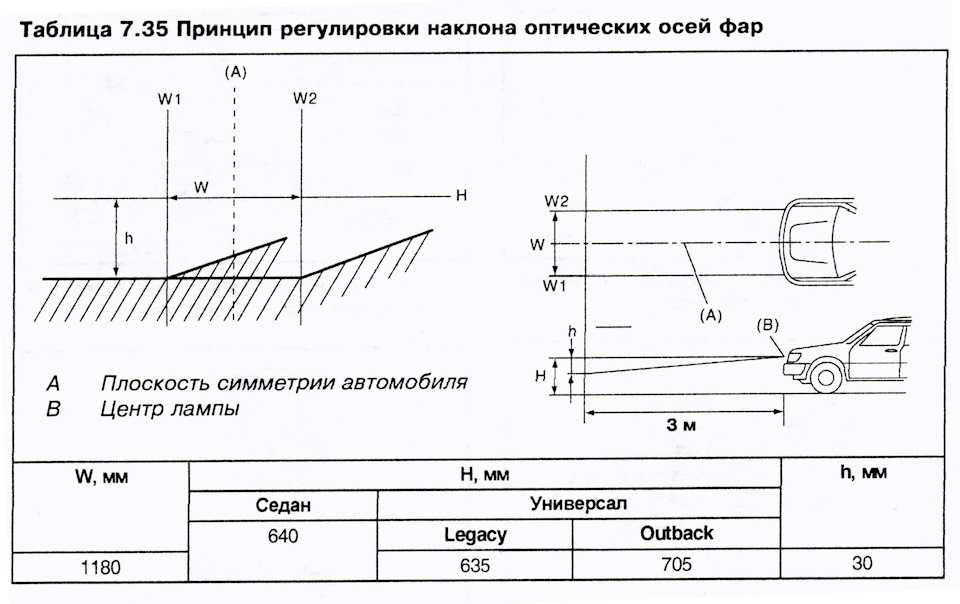

Чтобы настройка соответствовала этим требованиям, на экране (стене) начертите настроечную разметку. Для этого вначале измерьте расстояние от дороги до фонарей, после чего на таком же расстоянии от земли прочертите горизонтальную линию на экране. Затем поставьте авто на расстоянии 5 м от экрана, включите фары и отметьте на экране центры пучков, а также их границы. После этого выключите противотуманки. Верхняя граница светового потока противотуманных фар должна иметь четкое очертание. Размытая граница свидетельствует о проблемах с противотуманными фарами.

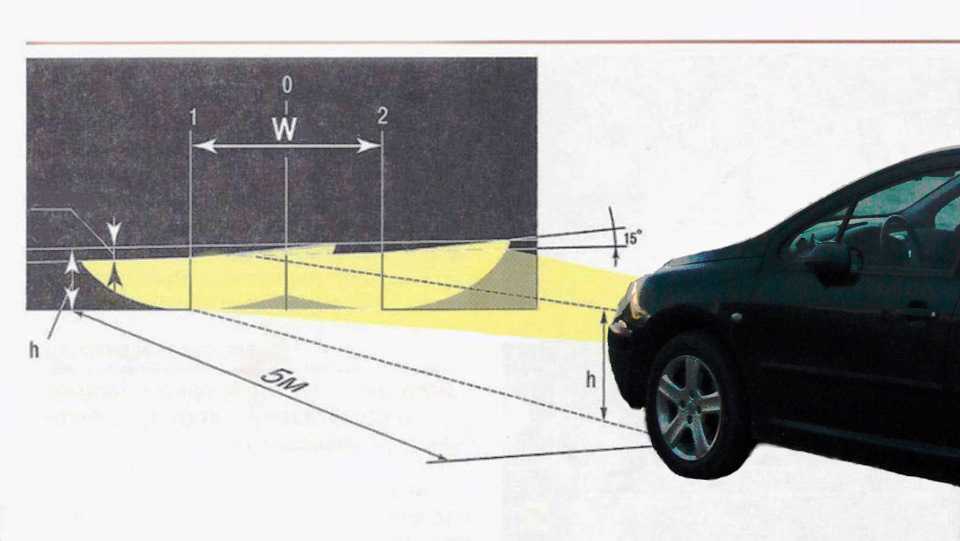

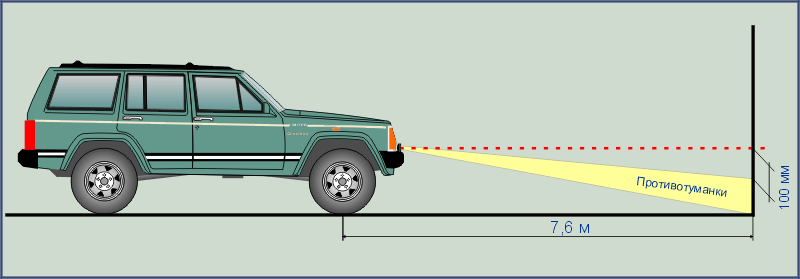

Теперь посмотрите на отметки на экране. Верхняя граница должна располагаться сантиметров на 5-10 ниже границы высоты ПТФ, но не больше. Т.е. если фонари располагаются на высоте 30 см от дороги, то верхняя граница света на экране должна находиться на высоте 20 см. Расстояние между центрами должно составлять около 1200 мм. Причем пучки должны быть направлены строго вдоль продольной оси автомобиля. Чтобы не было смещения, начертите на экране вертикальную линию по центру автомобиля – расстояние от этой оси до центра левого и правого светового пучка должно быть одинаковым.

Если имеются отклонения от нормы, воспользуйтесь крестовой отверткой и повращайте своими руками настроечные винты так, чтобы световой поток соответствовал приведенным выше требованиям. Расположение регулировочных винтов зависит от их модели, но, как правило, найти их не составляет труда. Надо сказать, что регулировка противотуманных фар обычно осуществляется только по высоте, так как в горизонтальной плоскости они настраиваются еще в процессе установки.

Имейте в виду, что идеальной точности настройки в домашних или дорожных условиях добиться невозможно. Поэтому прибегать к ней следует лишь в тех случаях, когда нет возможности заехать на СТО. В остальных ситуациях лучше все же доверить работу специалистам, которые используют для этих целей специальный прибор – так называемый реглоскоп. Он представляет собой оптический измерительный прибор. Благодаря ему, можно точно определить направление светового потока.

Настройку противотуманных фар рекомендуется производить каждые 20 тыс. км пробега. Вот, собственно, и все важные нюансы настройки противотуманных фар. Не забывайте, что от этой процедуры зависит ваша безопасность, а также безопасность других участников движения. Поэтому пренебрегать ею не стоит.

Как направить противотуманные фары и часто задаваемые вопросы — Rx Mechanic

Противотуманные фары относятся к основным автомобильным фарам, которые играют решающую роль в визуализации в темных условиях. Как следует из их названия, противотуманные фары помогают прорезать туман и работают в тандеме с фарами, чтобы видеть в таких плохих условиях. Они также помогают увидеть снег, сильный дождь и пыль. Во время установки вам нужно знать, как направить противотуманные фары, чтобы добиться наилучшего угла освещения на дороге.

Направление света очень важно, хотя это может быть сложный процесс, особенно для неопытных водителей. Хорошо, что мы в вашем распоряжении и готовы поделиться тем, как настроить фары дальнего света для достижения наилучших визуальных эффектов.

Как направить противотуманные фары: пошаговое руководство

Шаг 1. Сосредоточьтесь на креплении

Первый шаг в наведении противотуманных фар — на креплении, где они должны располагаться под прямым углом к ​​фарам . Если у вас есть правильный выбор ламп для фар и противотуманных фар, вы готовы к установке. Следует знать, что этот автомобильный свет прорезает дымку перед вами, чтобы уменьшить блики и отражения. Без отражения фары могут адекватно освещать дорогу впереди. С учетом наклона противотуманные фары должны быть ниже фар.

Идеальное место для установки этих фонарей под правильным углом — немного выше или ниже бампера. Для правильной работы он должен находиться на высоте 10 дюймов над землей. При фокусировке на углах целью является примерно 24-дюймовый зазор между туманом и поверхностью дороги. Не забывайте о выборе лампочки при установке. Вы можете проверить выбор ламп 9005 и h21.

Когда дело доходит до цвета, обратите внимание на желтые и белые противотуманные фары, уделяя особое внимание яркости и эстетике.

Шаг 2: Найдите стену и ровную поверхность для прицеливания

Переходя к основной задаче, после правильного монтажа необходимо найти ровную поверхность с такой же ровной стеной. Вы можете использовать стену гаража для прицеливания, убедившись, что у вас есть правильный угол 90 градусов, где поверхность и стена встречаются. Вы также должны иметь маркер и измерительную ленту, чтобы помочь вам наметить правильную цель.

Измерьте расстояние от поверхности пола до середины противотуманных фар и повторите те же измерения на стене, отметив правильную точку. Горизонтальная отметка на стене подойдет идеально, так как прицеливаться несложно. Теперь вы должны отодвинуть машину на 25 футов назад.

Шаг 3: Покачивание противотуманной фары

Теперь вам нужно правильно отрегулировать противотуманную фару, используя регулировочный винт противотуманной фары, чтобы установить нужный уровень. В настройках верхняя часть противотуманной фары должна быть на 4 дюйма ниже центра фары. Это правильное положение для прицеливания, так как луч противотуманных фар будет достаточно ниже, чтобы достаточно освещать в условиях тумана или тумана. На вас не будет отражений или бликов на других водителей. Это также правильное положение, чтобы дополнить фары, чтобы помочь вам в плохих условиях видимости.

Вы можете использовать эту процедуру для наведения на фары дальнего света мотоцикла, хотя размеры по вертикали могут отличаться. Вы также должны регулярно регулировать противотуманные фары, так как они могут смещаться из-за движения автомобиля. Глядя на регулировку противотуманных фар Winjet, обратите внимание на часть бампера, где отверстия должны совпадать. Кроме того, обратите внимание на затемнение автомобильного света, поскольку тусклые противотуманные фары могут мешать вашей процедуре прицеливания.

Часто задаваемые вопросы

В: Как настроить светодиодные противотуманные фары?

Для наведения светодиодных противотуманных фар необходима стена и ровная поверхность, пересекающиеся под углом 90 градусов. Сфокусируйте свет на стене и отметьте мишень, которая является серединой луча. Разверните машину на 25 футов назад и сфокусируйтесь на стене. С помощью регулировочного винта противотуманных фар отрегулируйте луч, пока верхняя часть не окажется на 4 дюйма ниже «бычьего глаза».

Когда вы смотрите, как наводить световую полосу, вы можете использовать тот же процесс, хотя вы можете вручную наклонять полосу, чтобы получить правильное направление.

В: Куда должны быть направлены противотуманные фары?

Противотуманные фары отсекают туман и пелену тумана, предотвращая ослепление встречного транспорта и отражение назад водителю для безопасного вождения. При прицеливании целевой точкой является 24-дюймовый зазор между противотуманным покрывалом и поверхностью дороги. Эта цель помогает фарам справляться с плохим визуальным состоянием.

В: Как следует использовать противотуманные фары?

Противотуманные фары следует использовать только в условиях, ухудшающих видимость, например, при наличии пыли, тумана, тумана или проливного дождя. Не рекомендуется использовать их в качестве стандартных фар дальнего света, так как они могут ослеплять других участников дорожного движения, повышая риск несчастных случаев.

В: Подходят ли светодиоды для противотуманных фар?

Светодиоды отлично подходят для противотуманных фар, и многие водители выбирают их из-за их долговечности и яркости. Они могут быть довольно дорогими, но их долговечность того стоит. Еще одна вещь, которую нужно знать о светодиодных светильниках, заключается в том, что они имеют более теплую цветовую температуру, что делает их более приятными для глаз.

В: Помогают ли противотуманные фары ночью?

Противотуманные фары помогают ночью, особенно в условиях плохой видимости в сочетании с фарами. При использовании противотуманных фар они должны быть установлены на нужной высоте и в нужном диапазоне, чтобы они не мешали другим участникам дорожного движения.

В: Как отрегулировать жесткие противотуманные фары?

Жесткие противотуманные фары представляют собой проблему, поскольку они могут привести к тому, что луч будет отражаться на вас. Чтобы справиться с этим, припаркуйте машину на ровной поверхности с прямой стеной на расстоянии 25 футов. Отметьте центр противотуманной фары и измерьте ее до поверхности и повторите измерения стены. Теперь вы настраиваете противотуманную фару на точку на 4 дюйма ниже отметки на стене, чтобы получить правильный угол.

Как правильно направить фару и противотуманку — Полное руководство YouTube

Final Word

Противотуманные фары дополняют ваши фары и помогают решить проблемы с видимостью, особенно связанные с пылью, туманом, снегом и сильным дождем. Важнейшая вещь, которую нужно знать о противотуманных фарах, — это как их направить. Подобно тому, как направлять фары, вы ищете правильный угол, который гарантирует вам правильное освещение. В этой статье показано, как направить противотуманные фары, а также пошагово. Следуйте инструкциям, и ваша противотуманная фара будет в надлежащем состоянии, что позволит избежать несчастных случаев, таких как взгляды на других водителей.

Направление фар и противотуманных фар
