Плохо показывает телевизор? Вы устали постоянно наблюдать мутную картинку на своем экране? Ответ один – ваш антенный кабель пришел в негодность. В такой ситуации наш сервис предлагает воспользоваться услугой по замене и ремонту антенного кабеля в минимальные сроки.

Все дело в том, что с ходом времени и при длительной эксплуатации антенный кабель изнашивается, и вы можете этого даже не заметить. Проблема станет видна, только когда вы будете просматривать телевизор. По всем правилам проводить проверку и замену антенного кабеля рекомендуется не реже, чем 1 раз в 10 лет. А если вы живете в старом доме, то вам просто необходимо в скором времени воспользоваться нашими услугами. Вы сразу увидите, как идеально станет показывать ваш телевизор, и вы больше не будете напрягать зрения во время просмотра любимой телепередачи.

Какие могут быть проблемы с разводкой антенного кабеля

К нам часто обращаются люди, которые недавно пользовались услугой разводки антенного кабеля у других специалистов. После того, как им была предоставлена такая услуга, они замечали, что их телевизор работает с помехами. Причиной этому служит неправильная разводка кабеля. Самостоятельно определить очаг поломки у наших клиентов не получится, именно поэтому они обращаются к нам. Мы проводим диагностику, в ходе которой устанавливается неисправность, а также составляется комплекс работ по устранению неполадки.

Зачем ломать голову над тем, как починить антенный кабель самостоятельно? Можно обратиться в нашей мастерскую, где вам в кротчайшие сроки предоставят комплекс услуг по замене и разводке антенного кабеля.

 Какие услуги оказывает наша мастерская:

• разводка кабеля от распределительного щитка в подъезде до вашей квартиры;
• разводка или замена кабеля от участка на крыше до вашего телевизора;
• ремонт и установка антен в Иваново;
• замена или монтаж телевизионного антенного штекера и его распайки;
• ремонт гнезда антенны;
• монтаж дополнительной коробки усилителя для повышения качественности сигнала;
• монтаж распределителей на несколько приемных устройств;
• наладка телевизора.

Наши специалисты не производят строительные работы. Имеется ввиду вскрытие стен, плинтусов, демонтаж мебели и так далее. В нашу компетенцию входит сверление отверстий для монтажа кабеля.

Все комплектующие для замены и разводки антенного кабеля наш мастер вам предоставит.

Мы выезжаем в любой район города и пригород! Возможен выезд в область.

Для пенсионеров и льготников мы предоставляем скидки!

Для вызова специалиста вам необходимо позвонить по телефонам:

8 (4932) 34-42-71 или 8-905-109-42-71

Прокладка и установка антенного телевизионного кабеля

   Телевидение давно и прочно вошло в нашу жизнь. Телевизор служит у нас будильником, посредством телевидения человек получает наибольшее количество информации, познает окружающий мир.

   Наши мастера производят такие виды работ: прокладка, замена телевизионного кабеля, разводка антенного тв кабеля в квартире, офисе, доме, коттедже, на даче, монтаж коаксиального кабеля в коробе кабель канале, гофрошланге (гофре), трубах, металлорукаве.

   Качественная прокладка, разводка телевизионного, антенного кабеля одна из составляющих хорошего изображения, которое мы видим на экране телевизора.

   Многие люди думают, что провести телевидение не составляет особого знаний и труда. Казалось бы, что может быть проще сделать телевизионную разводку: надо только проложить соответствующий антенный кабель, подключить в щитке линию и все будет работать. Зачастую бывает, что после окончания ремонта завезли и расставили мебель, бытовую технику, видеоаппаратуру, а телевизор упорно не хочет хорошо работать. И как показывает опыт дело оказывается не в самом ящике. Просто кто-то в процессе строительства не смог грамотно провести телевизионную разводку.

   Многие люди думают, что провести телевидение не составляет особого знаний и труда. Казалось бы, что может быть проще сделать телевизионную разводку: надо только проложить соответствующий антенный кабель, подключить в щитке линию и все будет работать.

Зачастую бывает, что после окончания ремонта завезли и расставили мебель, бытовую технику, видеоаппаратуру, а телевизор упорно не хочет хорошо работать. И как показывает опыт дело оказывается не в самом ящике. Просто кто-то в процессе строительства не смог грамотно провести телевизионную разводку.

   Первый вопрос, возникающий при монтаже или замене антенного ТВ кабеля – какой кабель выбрать? Не всякий кабель подходит для эфирного или спутникового телевидения. Это обуславливается показателем затухания передаваемого сигнала на определенной частоте, длине кабеля и пропускной способности определенной частоты. Кабель, предназначенный для эфирного телевидения, не всегда способен пропустить сигнал от спутниковой тарелки. Несмотря на то что стоимость его на порядок ниже, рекомендуем изначально провести телевизионный кабель, способный пропустить спутниковый сигнал, такой монтаж антенного кабеля позволит в будущем смешать эфирный и спутниковый сигнал. Так же для телевизионной разводки не стоит применять тонкий кабель.

Пропускная способность зависит от толщины центральной жилы..

   Следует остановиться и на распределительном тв оборудовании. Рассмотрим назначение часто применяемого материала. Делители (сплиттеры, разветвители, в народе просто крабы) применяются для разъединения телевизионного сигнала на несколько точек, розеток, телевизоров. Каждый из них имеет свой рабочий диапазон частот от 5 до 1000 МГц. Используя разветвители можно подключить любое количество телевизоров. Но стоит знать, что каждый краб делит входной сигнал, что вызывает его уменьшение на конечной точке. Сумматоры (диплексеры, смесители) предназначены для суммирования входных телевизионных сигналов разных по частоте. Их применение позволяет смешать эфирное и спутниковое телевидение и передать информацию по одному кабелю. Установка смесителя полностью избавляет от ручного переключения антенного телекабеля. Ответвители предназначены для отвода части высокочастотного сигнала из линии на несколько оппонентов. В конструкции своей имеют вход, выход и абонентские выхода.

Широкое распространение получили при монтаже слаботочной системы в подъездах жилых домов. Не покупайте эти материалы с рук, в киосках, не смотря на то, что расценки дороже чем в специализированных магазинах.

   И наконец вопрос – как грамотно проложить разводку телевидения? Существует несколько видов телевизионной антенной проводки. Пожалуй, самый идеальный вариант, когда антенный провод проложен, разведен от одной точки (сплиттера, краба) и отдельным лучом подходит до телевизора или розетки. Смета на такой монтаж, правда, будет отличаться немного большей стоимостью (увеличивается метраж, длина теле сети). Зато такой способ разводки равномерно распределяет мощность сигнала на все точки и все телевизоры показывают одинаково. Еще один вариант предусматривает установку последовательно сплиттеров с подключением от каждого отдельной точки. Самый экономичный является способ проводки, монтажа последовательной прокладки от розетки к розетки. Хотя стоимость работ самая низкая, зато теряется большое количество уровня сигнала, который на последнюю розетку приходит минимальный.

Да и если первая розетка выйдет из строя, остальные работать не будут. Исходя из планировки Вашего помещения, количества телевизоров все эти варианты можно комбинировать. Если на входе уровень сигнала хороший, а телевизоров много и на всю телеразводку его не хватает, то положение можно исправить подключением усилителя.

   На качество изображения влияют такие факторы, как длина кабеля и установка разветвителей – их количество по возможности должно быть минимальным.

   Все отдельные участки, проложенного провода, должны быть целыми, не имеющими механических повреждений.

   Если Вы не можете самостоятельно произвести проводку, разводку телевизионной сети (системы) – обращайтесь в специализированные организации, которые выполняют эти работы профессионально, грамотно, с использованием качественного расходного материала и соответствующего инструмента.

   Как Вы и сами понимаете, основная разводка, укладка, проведение телевизионного, антенного тв кабеля (провод, шнур) происходит внутри помещения (в квартире, в офисе, коттедже, на даче). Провести кабель можно за подвесным потолком, по плинтусу, внутри пластикового плинтуса, спрятать внутри стен посредством штробления, в пустотах строительных конструкций. Крепеж выполняется с использованием пластмассовых клипс, скоб стиплера.

   В последнее время большое распространение получила прокладка, проводка тв с использование внутренних или накладных розеток. У такого способа монтажа есть целый ряд как недостатков так и преимуществ. К преимуществам можно отнести – не видно проходящего по плинтусу провода, все ответвления спрятаны в стену (не портит дизайн помещения), при наличии нескольких розеток в комнате телевизор можно переставить в любое место не нарушая целостность всей разводки, к одной розетки допускается подключение нескольких телевизоров. Ну а недостатков, пожалуй только два – телевизионные розетки забирают часть сигнала, но с современными технологиями это не столь важно, качество изображения от этого не страдает, и цена монтажа такой проводки телевидения выше открытой. Один совет – при скрытом монтаже телесети, как и в электрической разводке, все соединения должны быть доступны для обслуживания.

   Несколько советов при прокладке, монтаже на улице:

• Отходящие от антенн кабели связывают между собой и крепят по всей длине трассы – на мачте, элементах крыши, стене. тросе.
• При вертикальном проведении кабель крепят с промежутком 0,5 – 1 м, дабы не допустить растяжения под собственным весом.
• При необходимости провести антенный тв кабель на тросе, струне крепление допускается на расстоянии 1 – 2 м, при условии крепежа защитным от истирания.
• В основном укладка происходит на высоких элементах крыши или под ней, чтобы не препятствовать прохождению представителям коммунального хозяйства, чистки снега и т.д.
• Места подключения к телевизионной антенне во избежание попадания влаги должны быть загерметизированы.
• При пересечении с электрическими проводами тв кабель прокладывают под ними. Расстояние между антенным кабелем и проводами электрической сети, газовыми и водопроводными трубами должно быть не менее 200 см.

   Распространенные причины некачественной работы телевизионной системы:

• Неправильная телевизионная антенная разводка.
• Несоответствующий кабель.
• Некачественное распределительное коммутационное оборудование.
• Не хватает мощности сигнала.
• Плохой контакт в соединениях.
• А иногда и все случаи сразу.

Перечень выполняемых работ Компании на 5:

• Прокладка, замена телевизионного антенного тв кабеля в квартире, офисе, доме, коттедже, на даче.
• Грамотная разводка телевидения от антенны, щита до розетки, телевизора.
• Подключение антены в распределительном щитке.
• Укладка кабеля по плинтусу.
• Настройка телевизора.
• Наружный, накладной и внутренний, скрытый монтаж телевидения.

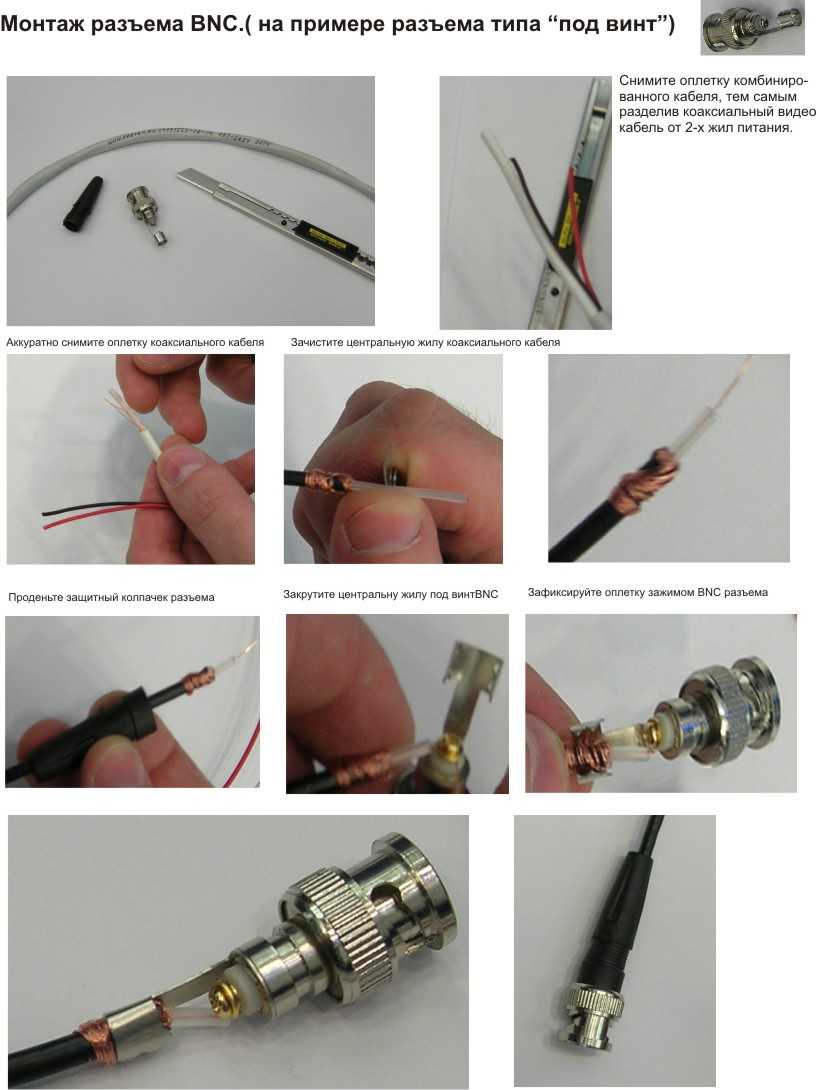

Как установить разъемы F на коаксиальном кабеле

К

Тимоти Тиле

Тимоти Тиле

Тимоти Тиле имеет степень младшего специалиста в области электроники и является местным электриком № 176 IBEW с более чем 30-летним опытом работы в жилых, коммерческих и промышленных электросетях.

Узнайте больше о The Spruce’s Редакционный процесс

Обновлено 24.01.23

Рассмотрено

Ларри Кэмпбелл

Рассмотрено Ларри Кэмпбелл

Ларри Кэмпбелл (Larry Campbell) — подрядчик-электрик с 36-летним опытом работы в области электропроводки в жилых и коммерческих помещениях. Он работал техником-электронщиком, а затем инженером в IBM Corp. и является членом Наблюдательного совета Spruce Home Improvement Review Board.

Узнайте больше о The Spruce’s Наблюдательный совет

Ель / Марго Кавин

Обзор проекта

Традиционные коаксиальные кабели когда-то были стандартным средством подключения телевизора к антенне или точке доступа кабельного телевидения. Но они менее распространены сейчас, когда телевизоры высокой и сверхвысокой четкости широко используют HDMI, оптоволоконные кабели и кабели Ethernet для многих своих подключений. Тем не менее, у коаксиальных кабелей есть свое назначение, и ваша видеосистема все еще может их использовать.

Коаксиальный кабель, используемый для подачи электронных сигналов на телевизор или другое электронное устройство, заканчивается разъемом F. Несмотря на название, разъемы F представляют собой круглые металлические бочкообразные наконечники, которые прикрепляются к концу коаксиального кабеля.

Существует несколько способов подключения этих разъемов F к коаксиальному кабелю. Профессиональные установщики используют инструмент для зачистки коаксиального кабеля, который одновременно зачищает все три слоя кабеля. Затем они надевают разъем F и фиксируют его с помощью инструмента для коаксиального кабеля, который прижимает разъем к кабелю и одновременно обжимает его.

Что такое F-коннектор?

F-разъем — это фитинг, который соединяет коаксиальный кабель с электронным устройством или настенной розеткой. Он содержит резьбу, позволяющую прикрутить кабель к телевизору, сетевой розетке или другим электронным устройствам.

Смотреть сейчас: Как установить F-коннекторы на коаксиальный кабель

Если вы не профессионал, у вас, вероятно, нет этих специальных инструментов. Но у вас может быть (или вы можете взять напрокат) обычный кабельный обжимной инструмент, который позволит вам установить F-разъем обжимного типа. У вас нет кримпера? Нет проблем — просто купите поворотный F-коннектор, который можно установить вручную.

Что касается зачистки кабеля перед добавлением разъема, то с этим справится обычный канцелярский нож. Полезно иметь стандартные инструменты для зачистки электрических проводов на одном из этапов, но вы также можете обойтись канцелярским ножом. Просто будьте осторожны, чтобы защитить внутренний медный кабель и ваши пальцы.

Ель / Марго Кэвин

Оборудование/инструменты

• Универсальный нож
• Инструмент для зачистки проводов (опционально)
• Кабельный обжимной инструмент (для обжимных разъемов)

Материалы

• Обжимной или поворотный разъем F

1. Зачистите провод

   Во-первых, с помощью универсального ножа снимите черную или белую внешнюю оболочку с конца коаксиального кабеля на 3/4 дюйма.

   Осторожно сделайте неглубокий надрез по всему кабелю, разрезая только внешнюю оболочку. Ногтями снимите оболочку с кабеля. Это обнажает слой тонкой металлической экранирующей проволоки и фольги непосредственно внутри оболочки.

   Ель / Марго Кэвин

2. Обрежьте защитную пленку

   Сложите экранирующие провода обратно на оболочку кабеля и обрежьте их с помощью инструментов для зачистки проводов или ножниц, чтобы их длина составляла около 1/8 дюйма. Теперь используйте канцелярский нож, чтобы разрезать металлическую экранирующую фольгу так, чтобы она выступала только примерно на 1/4 дюйма из разреза в оболочке кабеля.

   Ель / Марго Кэвин

   Предупреждение

   Металлические экранирующие провода внутри внешней оболочки коаксиального кабеля очень тонкие и имеют заостренные концы. Это означает, что они могут легко проткнуть палец, поэтому будьте особенно осторожны при работе с ними. Использование перчаток значительно усложнит выполнение работы, поэтому позаботьтесь о мерах предосторожности.

3. Обрезать пластиковый слой

   Зачистите 1/4 дюйма белого пластикового изоляционного слоя вокруг медной жилы кабеля с помощью инструментов для зачистки проводов или универсального ножа. Будьте очень осторожны, чтобы не перерезать и не надрезать сам медный провод, так как это может повлиять на работу кабеля. Теперь от конца белого пластикового слоя должно быть 1/4 дюйма оголенного медного провода.

   Ель / Марго Кэвин

4. Установите разъем

   Этот этап зависит от того, какой тип разъема вы используете:

   F-разъем обжимного типа: Наденьте обжимное кольцо F-разъема на конец кабеля и наденьте его на внешнюю оболочку и экранирующие провода. Сдвиньте его, пока белый пластиковый слой не соприкоснется с отверстием внутри разъема. Вы должны увидеть около 1/4 дюйма медного провода внутри конца разъема F. Перейдите к последнему шагу.

   Вращающийся F-коннектор : наденьте F-коннектор на конец кабеля и поверните его по часовой стрелке, пока белый пластиковый слой не коснется отверстия внутри коннектора, а медный провод не выйдет примерно на 1/16 дюйма за передний конец кабеля. разъем. Для поворотных соединителей ваша работа выполнена.

   Ель / Марго Кэвин

5. Выполните обжимную установку (при необходимости)

   На F-разъеме обжимного типа поместите губки обжимного инструмента на обжимное кольцо F-разъема и сожмите рукоятки инструмента, чтобы прикрепить разъем к кабелю. Теперь вы закончили.

   Ель / Марго Кэвин

Общие сведения о коаксиальных кабелях — полное руководство

Что такое коаксиальный кабель?

Коаксиальные кабели представляют собой линии электропередачи, используемые для передачи высокочастотных (РЧ) сигналов из одной точки в другую с низкими потерями сигнала.

У них много применений, включая телефонные линии, кабельное телевидение, Интернет, усилители сотовой связи и многое другое. Коаксиальные кабели бывают разных размеров и длин, каждый из которых предназначен для конкретного применения.

Устраняем плохой сигнал сотового телефона! Найдите подходящий вам усилитель сигнала:

Для дома

Для автомобиля

Для бизнеса

Для коммерческого использования

Как выглядит коаксиальный кабель?

Прежде чем мы перейдем к тому, как работают коаксиальные кабели, вам нужно знать, как они устроены.

Как видно из изображения выше, коаксиальный кабель состоит из четырех основных частей:

1. Центральный проводник/сердцевина
2. Диэлектрический изолятор
3. Экран(ы)
4. Куртка (резиновая обертка)

На сердечнике коаксиальные кабели состоят из одиночной медной или омедненной стальной проволоки. Это то, что передает радиочастотные сигналы. Диэлектрический изолятор , часто сделанный из пластика, окружает провод. Он поддерживает постоянное расстояние между центральным проводником и следующим слоем.

Металлический экран , изготовленный из плетеной меди, алюминия или других металлов, наматывается на изолятор. Отменяет внешние электромагнитные помехи. Некоторые коаксиальные кабели имеют несколько экранов для дополнительной защиты. Последний слой — это оболочка , которая защищает всю конфигурацию. Его рейтинг (подробнее об этом позже) позволяет узнать, где можно установить кабель.

Кабели для наружной установки нуждаются в дополнительной изоляции и специальных оболочках для защиты проводов от солнца и влаги.

Как работают коаксиальные кабели?

Коаксиальные кабели передают сигналы через центральный провод. Для обеспечения качественного прохождения сигнала по всей длине кабеля необходим металлический экран. Оба компонента получают ток одновременно, создавая магнитное поле. Это позволяет сигналу оставаться неповрежденным и не пропадать, как без экрана.

Металлический экран также защищает сигнал от электромагнитных помех. Таким образом, коаксиальный кабель можно без проблем разместить рядом с другим электронным оборудованием.

Для оптимальной работы расстояние между ядром и экраном должно быть постоянным. Диэлектрический изолятор делает это возможным. Это также предотвращает соприкосновение двух сигналов и их отмену.

Все компоненты дополнительно изолированы и защищены от повреждений внешней оболочкой.

В результате РЧ-сигналы могут передаваться на большие расстояния с минимальными помехами или потерями. В зависимости от вашего приложения сигнал затем преобразуется в изображения, аудио, Wi-Fi или усиленный прием сотовой связи.

Использование и применение коаксиальных кабелей

Коаксиальный кабель используется кабельными операторами, телефонными компаниями и интернет-провайдерами. Они необходимы для приложений, требующих радиочастотной передачи, таких как:

Кабельное телевидение

Если у вас есть кабельное телевидение, коаксиальный кабель используется для передачи видео и данных от кабельной компании на ваш телевизор. Они также используются для подключения вашего телевизора или цифрового преобразователя к личной антенне.

Усилители сигнала

Wilson Amplifiers — ведущий поставщик усилителей сотовой связи. Эти устройства используют наружную антенну, усилитель и комнатную антенну. Коаксиальные кабели используются для соединения трех компонентов. Он также обходит материал, блокирующий сигнал. У нас есть полное руководство о том, как работает усилитель сигнала для получения дополнительной информации.

С помощью этой технологии вы можете усилить слабый сигнал внешней сотовой связи и наслаждаться более сильным сигналом дома, в офисе или в автомобиле.

Кабельный Интернет (медный)

Кабельный Интернет использует коаксиальный кабель для обеспечения вашего дома Интернетом. Медный кабель подводится к вашему дому поставщиком услуг кабельного телевидения. Ваш маршрутизатор или кабельный модем подключается к коаксиальной или сетевой розетке для приема сигнала. Затем вы можете подключить свои устройства к маршрутизатору или подключиться через WiFi для быстрого доступа в Интернет.

Любительское радио

Любительское радио — это средство, с помощью которого люди могут общаться в эфире. Коаксиальный кабель, подключенный к антенне, обеспечивает более сильный сигнал. Любительские радиостанции могут быть установлены в глуши и не требуют подключения к Интернету или сотовой связи.

Основные радиочастотные системы

РЧ (радиочастотные) волны генерируются, когда переменный ток проходит через проводящий материал. Коаксиальные кабели передают радиочастотные сигналы. Их можно использовать с любой радиочастотной системой.

Все ли коаксиальные кабели одинаковы?

Хотя все коаксиальные кабели используются для передачи сигналов, они не все одинаковы. Коаксиальные кабели различаются по размеру, материалу и экранированию. Каждый тип коаксиального кабеля лучше всего подходит для определенных приложений.

Типы коаксиальных кабелей

Существует множество различных типов кабелей на выбор. Они делятся на две категории: RG и LMR. Ваше приложение определит, какой из них имеет лучшие характеристики. Вот наиболее распространенные типы коаксиальных кабелей:

RG Коаксиальные кабели

RG, сокращенно от Radio Guide, являются оригинальными военными спецификациями для коаксиальных кабелей. Номер RG относится к диаметру кабеля. Однако измерения различаются. Как правило, более высокие числа RG означают более тонкий центральный проводник, и наоборот.

RG-6/U

Полное сопротивление: 75 Ом

Размер жилы: 1,024 мм

Тип диэлектрика: PF

9 0006 Номинальное затухание на МГц (дБ/100 футов): 850/8,5 дБ ; 1900/13,6 дБ

RG-6/U — распространенный тип коаксиального кабеля. Импеданс 75 Ом. Он используется в самых разных жилых и коммерческих приложениях, включая кабельное телевидение, домашний интернет и многое другое.

RG-8

Полное сопротивление: 50 Ом

Размер жилы: 2,17 мм

Тип диэлектрика: PF

Номинальное затухание на МГц (дБ/100 футов): 850/ 6,4 дБ; 1900/10,4 дБ

RG-8 похож на RG-6, но не может передавать чистый видеосигнал. Импеданс у него 50 Ом. Он используется в диспетчерских, радиостанциях и внешних радиоантеннах.

RG-11

Полное сопротивление: 75 Ом

Размер жилы: 1,67 мм

Диэлектрический тип: PF

Номинальное затухание на МГц (дБ/100 футов): 850/6,25 дБ

RG-11-это кабель более высокого уровня, используемый для CATV, HDTV, TV Antennas и Video Distribution. Он имеет импеданс 75 Ом и покрывает до 3 ГГц.

RG-59

Полное сопротивление: 75 Ом

Размер жилы: 0,64 мм

Тип диэлектрика: PF

90 006 Номинальное затухание на МГц (дБ/100 футов): Н/Д

RG-59 — это коаксиальный кабель 75 Ом, который лучше всего подходит для систем видеонаблюдения, аудио-видео и других низкочастотных приложений. Они гибки и просты в установке. Однако они не предназначены для длительных поездок.

Коаксиальный кабель LMR®

LMR® — это новое поколение коаксиальных радиочастотных кабелей . Они обеспечивают большую гибкость, простоту установки и более низкую стоимость. Они используются в качестве линий передачи для антенн ракет, самолетов, спутников и средств связи. Число LMR ® является приблизительной оценкой толщины кабеля.

LMR®200

Полное сопротивление: 50 Ом

Размер жилы: 1,12 мм

Тип диэлектрика: PF

90 006 Номинальное затухание на МГц (дБ/100 футов): 850/9,6 дБ; 1900/14,6 дБ

LMR®200 — гибкий коаксиальный кабель с малыми потерями для наружного применения. Он имеет импеданс 50 Ом и отлично подходит для коротких антенных фидеров. Этот кабель также имеет низкий PIM.

LMR®240

Полное сопротивление: 50 Ом

Размер жилы: 1,42 мм

Тип диэлектрика: PF

Номинальное затухание на МГц (дБ/100 футов): 850/7,2 дБ; 1900/11,2 дБ

LMR®240 также является гибким коаксиальным кабелем связи с малыми потерями и сопротивлением 50 Ом, рассчитанным на использование вне помещений. Он предназначен для коротких фидерных линий для таких приложений, как GPS, WLAN и мобильные антенны.

LMR®400

Полное сопротивление: 50 Ом

Размер жилы: 2,74 мм

Тип диэлектрика: PF

Номинальное затухание на МГц (дБ/100 футов): 850/3,8 дБ; 1900/5,8 дБ

LMR®400 — гибкий коаксиальный кабель связи с импедансом 50 Ом. Он используется для сборки перемычек в системах беспроводной связи и антенных фидеров. Если вам нужен кабель, требующий периодических или многократных изгибов, выберите этот. LMR®400 был разработан для замены кабелей RG-8.

LMR®600

Полное сопротивление: 50 Ом

Размер жилы: 4,47 мм

Тип диэлектрика: PF

Номинальное затухание на МГц (дБ/100 футов): 850/2,4 дБ; 1900/3,8 дБ

LMR®600 или «полудюймовый» также предназначен для использования вне помещений. Он более гибкий, чем кабели с воздушным диэлектриком и жесткие кабели с точки зрения изгиба и обращения. Он также имеет импеданс 50 Ом.

LMR®900

Полное сопротивление: 50 Ом

Размер жилы: 6,65 мм

Тип диэлектрика: PF

Номинальное затухание на МГц (дБ/100 футов): 850/1,6 дБ; 1900/2,6 дБ

LMR®900/1200/1700 — кабели большего размера. Они предназначены для средних антенных фидеров, где требуется легко прокладываемый гибкий кабель с малыми потерями.

LMR®200

Полное сопротивление: 50 Ом

Размер жилы: 8,66 мм

Тип диэлектрика: PF

9 0006 Номинальное затухание на МГц (дБ/100 футов): 850/1,2 дБ; 1900/1,9 дБ

LMR®1700

Полное сопротивление: 50 Ом

Размер жилы: 13,39 мм

Тип диэлектрика: 90 091 PF

Номинальное затухание на МГц (дБ/100 футов): 850 /0,9 дБ; 1900/1,5 дБ

Как определить тип коаксиального кабеля?

Цифры и буквы, напечатанные на оболочке кабеля, говорят вам все, что вам нужно знать. Тип кабеля, производитель, рейтинг и многое другое.

Потеря сигнала в коаксиальном кабеле (на 10 футов)

Потеря сигнала происходит со всеми типами коаксиального кабеля. Когда сигнал проходит по кабелю, он теряет энергию. Это неизбежно. С увеличением длины кабеля происходит больше потерь сигнала.

Усиление и ослабление сигнала измеряются в децибелах (дБ), которые измеряются экспоненциально. Потеря 3 дБ означает ослабление сигнала в 2 раза!

Судя по изображению, Wilson400 (и не менее мощный RG-11) имеют наименьшие потери на 10 футов. Это почти в два раза эффективнее по сравнению с RG-6 для домашних установок. Единственный более мощный кабель — это дорогой LG600 и еще более дорогой полудюймовый кабель.

Никогда не устанавливайте RG-174 в устройство, для которого требуется кабель длиной более 6 футов. Он плохо передает сигнал на расстоянии 10 футов.

На этом потеря сигнала не заканчивается. Смешивание и согласование кабелей и систем 50 Ом и 75 Ом (подробнее об этом позже) может привести к дальнейшей потере сигнала. Хотя вы можете настроить свою установку с помощью соединителей и адаптеров, лучше всего придерживаться единообразия.

Чтобы рассчитать ожидаемую сумму убытка, воспользуйтесь онлайн-калькулятором. Например, Калькулятор потери QSL. Мы не поддерживаем это конкретно. Просто заполните поля, и потери будут рассчитаны за считанные секунды.

Существует множество онлайн-калькуляторов, которые вы можете использовать, а также формулы для ручного расчета.

Важные характеристики коаксиального кабеля, которые следует учитывать перед покупкой

Длина и толщина коаксиального кабеля

Коаксиальный кабель бывает разной длины и толщины. Эти особенности будут определять мощность передаваемого сигнала.

Как уже упоминалось, чем длиннее кабель, тем больше потерь при передаче сигнала на большие расстояния. Толстый кабель имеет меньшие потери, чем тонкий кабель, что делает его идеальным для длинных кабелей. Для оптимальной передачи вам понадобится самый короткий и самый толстый кабель, подходящий для вашего приложения.

В радиосистемах длина кабеля сравнима с длиной волны передаваемых сигналов. Вы можете изучить математику, связанную с выбором наилучшей длины кабеля. Характеристики кабеля, такие как внешний диаметр внутреннего проводника, внутренний диаметр экрана, диэлектрический контакт изолятора и магнитная проницаемость изолятора, влияют на качество длины волны, проходящей через ваш кабель.

Коаксиальный кабель и дБм

дБм представляет мощность вашего сигнала. Тип используемого коаксиального кабеля определяет, насколько сильный сигнал может выдержать ваш кабель. Чтобы узнать разницу между дБ и дБм, нажмите здесь.

Полное сопротивление коаксиального кабеля (Ом)

Полное сопротивление представляет собой количество волн сопротивления, проходящих через места сопряжения коаксиального кабеля. Чем ниже импеданс, тем легче волны проходят через кабель. Каждый тип кабеля имеет рейтинг импеданса. Факторами, влияющими на это, являются размер и материалы кабеля.

Стандартные импедансы коаксиального кабеля составляют 50 и 75 Ом. При тестировании эти рейтинги импеданса были признаны отличным балансом между допустимой мощностью и низкими потерями.

В чем разница между кабелями 50 и 75 Ом? Эта аналогия может помочь. Думайте о сигнале как о напитке, а о кабелях — как о соломинке. Кабели на 75 Ом — типичные соломинки для газировки, а кабели на 50 Ом — большие соломинки.

Хотя кабели на 50 Ом лучше передают сигнал, это не означает, что вам нужен кабель на 50 Ом.

Кабели 50 Ом, как правило, лучше подходят для приложений с высокой мощностью. Это могут быть коммерческие усилители, телевизионные передатчики и радиолюбители. Кабели сопротивлением 75 Ом являются популярным выбором для дома и офиса. Они используются для жилых установок усилителя сигнала, коробок кабельного телевидения, интернет-маршрутизаторов и тому подобного. Это общие правила, и они применимы не ко всем типам кабелей.

При выборе кабеля избегайте смешивания и сопоставления кабелей и систем с сопротивлением 50 Ом и 75 Ом. Вы должны стремиться использовать один и тот же импеданс, чтобы предотвратить дополнительную потерю сигнала.

Коаксиальный кабель и PIM

PIM означает пассивную интермодуляцию. Когда вы соединяете два металла, в результате возникают нелинейные элементы, и может возникнуть искажение сигнала.

По мере увеличения амплитуды сигнала эффекты будут более значительными. Это часто происходит при подключении антенн, кабелей и разъемов. Проблемы с PIM чаще всего возникают в сотовых сетях. Чтобы смягчить проблемы с PIM, рассмотрите возможность использования кабелей, разъемов и адаптеров с низким PIM.

Номинальные характеристики коаксиального кабеля

Все коаксиальные кабели рассчитаны на различные применения. Рейтинг расскажет вам все, что вам нужно знать о том, где можно БЕЗОПАСНО установить кабель. Наиболее распространенными являются:

• Коммуникационный многоцелевой вентиляционный кабель (CMP) : Пленумный кабель предназначен для использования в вентиляционных камерах. Куртка огнестойкая и малодымная. В случае пожара нагнетательные кабели выделяют самый низкий уровень токсичных паров. Они наиболее безопасны для использования в помещениях, предназначенных для циркуляции воздуха.
• Многоцелевой вертикальный кабель связи (CMR) : вертикальный кабель в основном используется для прокладки кабеля между этажами через стояки или вертикальные шахты. Куртка также является огнезащитной, чтобы предотвратить распространение огня между этажами. Тем не менее, они не такие прочные, как кабели для нагнетания воздуха.
• Многоцелевой кабель связи (CM) : Кабель CM, иногда называемый кабелем из ПВХ, является наиболее часто используемым кабелем. Он предназначен для приложений общего назначения, таких как подключение компьютера к стене. Он не такой огнестойкий и выделяет ядовитые пары. Они не должны использоваться в стояках или вентиляционных камерах.

Соединители коаксиального кабеля

Соединители находятся на каждом конце кабеля. Они предназначены для поддержания целостности кабеля при передаче сигнала. Обычно они покрываются металлами с высокими связями, такими как устойчивое к потускнению золото или серебро. Тип разъема, который вам нужен, зависит от того, к чему вы подключаетесь.

Типы разъемов коаксиального кабеля:

Разъем SMA

SMA означает сверхминиатюрную версию A. Это минимальный интерфейс разъема для коаксиального кабеля с механизмом соединения винтового типа. Он имеет импеданс 50 Ом и предназначен для использования в диапазоне от постоянного тока (0 Гц) до 18 ГГц. Приложения включают микроволновые системы, портативные радиостанции и антенны мобильных телефонов.

Разъем SMB

SMB означает сверхминиатюрную версию B. SMB меньше, чем SMA, и имеют защелкивающуюся конструкцию соединения. Они доступны в 50 и 75 Ом и работают до 4 ГГц. Менее прочные, чем SMA, их нельзя использовать в суровых условиях. Общие приложения включают базовые станции, антенны, GPS и компьютерные системы.

Разъем F-типа

Разъемы F-типа представляют собой разъемы среднего размера, предназначенные для общего использования. Они обычно встречаются на кабеле RG-6/U. F-типы являются наиболее широко используемыми соединителями для проводки в жилых помещениях. Они используются с кабельным телевидением, спутниковым телевидением и кабельными модемами.

Разъем типа N

Разъемы типа N представляют собой разъемы большего размера, предназначенные для использования с толстыми коммерческими кабелями.

Разъем FME

FME (для мобильного оборудования) — это миниатюрный коаксиальный разъем 50 Ом, обеспечивающий работу от постоянного тока до 2000 МГц. Он в основном используется в устройствах сотовой связи и приложениях для передачи данных.

Разъем TNC

Резьбовые разъемы Neill-Concelman (TNC) обычно используются в мобильных телефонах и соединениях RF/антенны. Они защищены от атмосферных воздействий и работают на частоте до 11 ГГц.

Разъем UHF

Разъем UHF, также известный как коаксиальный разъем Amphenol, представляет собой разъем 50 Ом для низкочастотных радиочастотных приложений. Он широко используется в любительском радио, гражданском радио и морском УКВ-радио. Подходит для использования на частотах до 300 МГц.

Разъемы бывают стандартные или с обратной полярностью, штекерные или гнездовые.

Стандартные поляризованные штекерные разъемы имеют резьбу на внутренней стороне корпуса и штифт. С другой стороны, стандартные поляризованные гнездовые разъемы имеют резьбу на внутренней стороне корпуса и не имеют штифта. Отверстие и штифт переключаются в разъемах с обратной полярностью. Другими словами, разъем-розетка имеет штырек, а разъем-вилка имеет отверстие.

Единственный способ соединить вилку с вилкой или розетку с розеткой — использовать адаптер коаксиального кабеля, что также приводит к потере сигнала. Затухание сигнала от адаптера будет зависеть от качества.

Проверьте штекер на вашем устройстве, чтобы избежать ненужной потери сигнала. Если это стандартная розетка, вам нужна стандартная вилка, и наоборот. Рекомендуется с самого начала приобрести коаксиальный кабель с правильным разъемом.

Собираем вместе

Кабели RG-6 с разъемами F-типа

Коаксиальные кабели Wilson RG-6

Кабель RG-6 с низкими потерями 75 Ом для любого радиочастотного применения.

Начиная с 6,99 долларов США

Кабель RG-6 представляет собой кабель с сопротивлением 75 Ом и разъемами F-типа. Это тот же кабель, который используется во многих устройствах кабельного/спутникового телевидения. Он также поставляется во многих домах с предварительно смонтированным проводом, что упрощает его подключение и установку.

Разъем F-типа представляет собой разъем среднего размера, предназначенный для общего использования. Это наиболее широко используемый коаксиальный разъем для проводки в жилых помещениях.

В основном используется для средней домашней установки площадью от 2500 до 5000 кв. футов. Длина кабеля от 2 до 50 футов. Бывает только белого цвета.

Они поставляются в комплекте с популярной системой weBoost Home MultiRoom и бюджетной системой weBoost Home Room.

Кабели RG-11 с разъемами F-типа

Коаксиальные кабели Wilson RG-11

Кабель RG-11 со сверхнизкими потерями 75 Ом для любого радиочастотного применения.

Начиная с 19,95 долларов США

Кабель RG-11 представляет собой еще один кабель с сопротивлением 75 Ом и разъемами F-типа. Что отличает его от RG-6, так это его дальность действия. В то время как RG-6 имеет максимальную длину 50 футов, RG-11 имеет длину от 2 футов до 500 футов. Он также отличается меньшими потерями.

Они настоятельно рекомендуются, если вам нужен кабель длиной более 50 футов для питания усилителя или любой другой радиочастотной системы. Кабель RG-11 поставляется в комплекте с мощными усилителями weBoost Home Complete, weBoost Office 100 75 Ом и weBoost Office 200 75 Ом.

Эквивалентные кабели LMR®400 с разъемами N-типа

Коаксиальный кабель Wilson400

Кабель со сверхмалыми потерями 50 Ом LMR®400 для любых радиочастотных приложений.

От 17,95 долл. США

Коаксиальный кабель Wilson400

Кабель для пленума со сверхнизкими потерями 50 Ом LMR®400. Катушка 500 футов.

Купить за 3000 долларов США

Кабели Wilson400 — это коаксиальные кабели профессионального класса с сопротивлением 50 Ом, предназначенные для больших установок площадью от 7 500 до 50 000 квадратных футов. Длина кабеля от 2 до 1000 футов, намотка.

Ваш установщик, как правило, разделяет кабель на более короткие участки, чтобы покрыть диапазон установки, сохраняя при этом качественный уровень сигнала.

Модель Wilson400 оснащена разъемом N-типа, большим разъемом, предназначенным для использования с толстыми коммерческими кабелями.

Если вам необходимо проложить кабель через воздухозаборные пространства, доступен кабель Wilson400 Plenum. Он отличается сверхнизкими потерями и поставляется в 500-футовой катушке без разъемов. Кабель можно легко обрезать, чтобы он подходил для любого применения.

Наиболее популярными устройствами, которые подключаются к кабелям Wilson400, являются линейка коммерческих усилителей сигнала weBoost для бизнеса и WilsonPro. Однако они совместимы с любым оборудованием, в котором используются кабели сопротивлением 50 Ом с разъемами N. Ни один блок не включает Wilson 400 Plenum.

Эквивалент LMR®600 и полудюймовый LDF4/AI4 RPV-50 с разъемом N-типа

Коаксиальный кабель LMR®600 Spec

Кабель со сверхнизкими потерями 50 Ом для длинных кабелей.

Свяжитесь с нами

Если вам необходимо проложить кабель на длину более 150 футов, ваш установщик может порекомендовать либо коаксиальный кабель LMR®600, либо полудюймовый коаксиальный кабель. Это чрезвычайно толстые кабели, которые гораздо более промышленны, чем любые другие разновидности, и к тому же они дорогие. Установщик будет рекомендовать любой из них только в редких, специализированных ситуациях в зависимости от индивидуальных потребностей, но если он это сделает, у него, безусловно, есть веская причина. Это лучшие доступные кабели для поддержания качественного уровня сигнала на рынке.

Различие между LDF4 и AI4 RPV-50 заключается в интерьере – у LDF4 есть пенопластовое покрытие, а у AI4 RPV-50 нет ничего. Однако разница в функциях минимальна.

Кабели RG-58 и RG-174 с разъемами SMA

Коаксиальный кабель Wilson RG-58

Кабель 75 Ом RG-58 для мобильных радиочастотных приложений.

От 14,95 долларов США

Коаксиальный кабель Wilson RG-174

Кабель RG-174 для мобильных радиочастотных приложений.

Купить сейчас за 11,9 долл. США5

Кабели RG58 и RG174 используются в автомобильных усилителях. Разница между ними заключается в лучшем качестве RG58 с низкими потерями при длине кабеля до 20 футов по сравнению с 6 футами у RG174. Для больших транспортных средств, таких как RV или лодки, предпочтительнее RG174.

Оба оснащены разъемами SMA. Это небольшие медные разъемы, используемые в модемах и т.п. Они относительно недорогие, что позволяет снизить стоимость кабеля.

Совместимость с weBoost Drive Reach, weBoost Drive Sleek и weBoost Drive X.

Преимущества и недостатки коаксиального кабеля

Как и все электрооборудование, коаксиальный кабель имеет свои преимущества и недостатки.

Преимущества:

• Прочный
• Хорошая устойчивость к электромагнитным помехам
• Доступный
• Простота настройки и расширения
• Простота подключения и установки

Недостатки:

• Он может быть громоздким и бросаться в глаза, если его не спрятать
• Профессиональная установка для больших тиражей стоит дорого
• Отказ кабеля может привести к выходу из строя всей сети
• Хрупкий

Как выбрать коаксиальный кабель?

Чтобы выбрать лучший коаксиальный кабель для вашего приложения, необходимо учитывать множество факторов.

Какое устройство вы используете? Для усилителя сотовой связи может потребоваться другой кабель, чем для спутниковой антенны. Кабель будет проложен внутри или снаружи? Различные варианты использования требуют разных рейтингов кабелей.

Ознакомьтесь с различными типами кабелей, чтобы определить, какие из них лучше всего подходят для вашего устройства. Выберите тот, который имеет импеданс, рейтинг и разъемы, которые вам нужны.

Затем рассчитайте расстояние между передатчиком и приемником. Например, расстояние от наружной антенны до кабельной коробки или усилителя. Поскольку более короткие кабели обеспечивают более четкий сигнал, длина кабеля должна быть близка к рассчитанному вами расстоянию. Ничего короче или чрезмерно длиннее.

Потеря сигнала неизбежна при перемещении на любое расстояние. Более короткий кабель будет иметь меньшие потери, чем более длинный, а более толстый кабель будет иметь меньшие потери, чем более тонкий кабель. Приемлемые потери будут зависеть от ваших устройств и вашего приложения. Чтобы свести к минимуму потери, импедансы кабелей и устройств должны совпадать.

Помните, что если вы хотите рассчитать убытки, доступны различные онлайн-калькуляторы.

Часто задаваемые вопросы по коаксиальному кабелю

Какова скорость передачи по коаксиальному кабелю?

Скорость, с которой передаются данные по коаксиальным кабелям, зависит от типа кабеля и технологии, обеспечивающей его скорость. Например, ваш интернет-провайдер, кабельная компания и т.п. В среднем скорость передачи по коаксиальному кабелю колеблется от 10 Мбит/с до 100 Мбит/с.

Коаксиальный кабель испортился?

Коаксиальный кабель может служить много лет, но может испортиться. Основными виновниками являются:

• Тепловое повреждение — при длительном воздействии высоких температур полиэтиленовая пленка может расплавиться. Без защиты внутренние компоненты будут повреждены.
• Физическое повреждение — изгибание коаксиального кабеля или наступление на него может привести к повреждению внутренних компонентов, что повлияет на передачу.
• Повреждение водой. Вода внутри кабеля может повредить электрические компоненты. В зависимости от серьезности, это может привести к снижению производительности или сделать кабель бесполезным.
• Повреждение разъема. Если разъем отсоединяется, ржавеет или ломается, кабель не может эффективно передавать информацию от одного источника к другому или вообще не может передавать информацию.

Увеличение срока службы вашего коаксиального кабеля начинается с покупки правильного кабеля. Оттуда убедитесь, что вы установили его правильно, защитите разъемы от атмосферных воздействий и не сгибайте его.

Можно ли прокладывать коаксиальный кабель на открытом воздухе?

Коаксиальный кабель можно использовать как внутри, так и снаружи помещений с некоторыми отличиями. Коаксиальный кабель, используемый на открытом воздухе, требует дополнительной изоляции для защиты проводов. Кабели, предназначенные для наружного использования, могут проходить вдоль внешней стороны дома к антенне или кабельной коробке на углу. Независимо от того, находится ли он на солнце или закопан в землю, кабель должен быть достаточно защищен, чтобы обеспечить бесперебойную передачу.

Наши коаксиальные кабели предназначены для использования вне помещений, но не для прокладки в грунте.

Имеет ли значение, какой коаксиальный кабель я использую?

Да. Для усилителя сигнала может потребоваться другой кабель, чем для радиосистем. Для достижения наилучших результатов важно использовать кабель, подходящий для вашего приложения.

Производство коаксиального кабеля

Bolton Technical — ведущий поставщик коаксиальных кабелей, разъемов и антенн, используемых в высокотехнологичной электронике и оборудовании.

Wilson Amplifiers — ведущий поставщик усилителей сотовой связи и коаксиальных кабелей. Если вы ищете высококачественный коаксиальный кабель, чтобы оставаться на связи, мы можем вам помочь. Позвоните нам, и мы поможем вам найти подходящий.

Мы серьезно ненавидим сброшенные звонки и плохое покрытие, поэтому наша цель в жизни — полностью устранить неравномерный сигнал:

• Бесплатная консультация (спросите нас о чем угодно) с нашей службой поддержки клиентов в США ( sales@wilsonamplifiers.
