Автор Фома Бахтин На чтение 3 мин. Просмотров 5.1k. Опубликовано 10 марта Обновлено 19 ноября

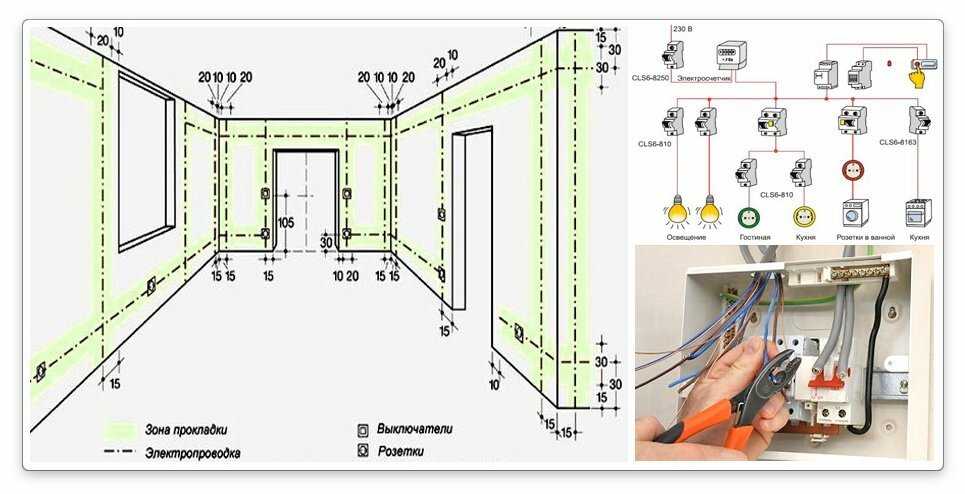

Прокладка ТВ кабеля в квартире обычно сопутствует электромонтажным работам  и часто ведётся  вместе с новой электропроводкой. Кроме сокращения трудозатрат, это существенно экономит время монтажа. И, действительно, почему при прокладке силовых электрических проводов в штробу или кабельный канал для сразу не заложить  ТВ кабель?

Совместная прокладка ТВ кабеля с электрическими проводами вполне допустима. Качественные современные ТВ кабели имеют экран из фольги,  обтягивающий его оплётку, который защищает ТВ сигнал от помех, вызванных особенностями работы многих бытовых приборов – фенов, пылесосов, миксеров и т.

д.

Для 100 % — ной уверенности в нормальном, качественном ТВ сигнале  при совместной прокладке с электрическими проводами желательно применить  ТВ кабель с центральной жилой Ø не менее 1 мм.

Как дополнительную меру можно использовать применение ТВ кабеля с двойным экраном (в нём 2 слоя фольги – над оплёткой и под ней). Однако, как показывает практика, применение обычного ТВ кабеля, имеющего 1 экран – над оплёткой бывает вполне достаточно.

Монтаж ТВ кабеля в квартире мало чем отличается от монтажа силовых проводов. Если прокладка ведётся в штробе, крепить ТВ кабель можно тем – же  крепежом, что и электрические кабеля – очень удобно применение  дюбель – хомутов (закрепить их, собрав в единый пучок).

Гнуть ТВ кабель на поворотах можно, но в пределах разумного – с минимальным радиусом не менее 35 мм.

Если ТВ кабель прокладывается над подвесным потолком – не забывайте про гофротрубу, то – же самое относится и к спускам ТВ кабеля по стенам, которые будут обшиваться гипсокартоном.

О разводке ТВ кабелей: при расположении конечных  ТВ — «точек» в разных комнатах квартиры (частного дома)  используйте для коммутации используйте только разветвители  для  ТВ (никаких скруток). При использовании   разветвителей ТВ кабелей вся коммутация выполняется без применения инструментов – нужен лишь нож (как и для подключения штекера для антенны на ТВ кабеле).

Вот примерная схема разводки ТВ кабеля по квартире:



Все разветвители ТВ должны помещаться в распределительных коробках  –  ни   в коем случае не«хороните» их в труднодоступных местах! Коробки с ТВ разветвителями, подобно обычным распаячным коробкам под «силу» должны быть обслуживаемыми.

Если «слаботочка» вашей квартиры ограничивается ТВ кабелем – то его лучше вывести в подъезд – в этажный щит (отделение для «слаботочки» в нём имеет свою дверку и обычно расположено с правой стороны щита).

В случае, когда кроме ТВ кабеля присутствует телефонный провод, провод под Интернет («витая пара»),  охрану – имеет смысл установить отдельный щит под «слаботочку», куда и свести все концы проводов. В качестве щита можно использовать обычный бокс под автоматы, а оставшиеся пустыми места под автоматы в целях эстетики закрыть модульными заглушками.

Содержание

1. Разводка телевизионного кабеля
2. Прокладка ТВ кабеля во время ремонта В03E02 (Правильный электромонтаж)
3. Вывод интернет и TV проводов за телевизором.

Разводка телевизионного кабеля

---

Прокладка ТВ кабеля во время ремонта В03E02 (Правильный электромонтаж)

---

Вывод интернет и TV проводов за телевизором.

---

Оцените автора

Прокладка антенного кабеля в квартире

Новый телекабель — отличное качество картинки

Пожалуй, нет ни одного человека, которому хотя бы однажды не приходилось решать задачу подключения телевизора к антенне. Такая работа всегда нужна при покупке новой техники. Но немногие задумываются о том, что давно проложенный телевизионный кабель со временем выходит из строя. Если в последнее время вы заметили, что уменьшилась четкость изображения на экране, ухудшилось качество звука, перестали «ловиться» определенные каналы – очень вероятно, что проблема заключается в устаревшем кабеле. Ведь, как бы хорош ни был телевизор, качество изображения зависит не только от приемника.

Проблемы с качеством сигнала порой возникают и после недавно проведенного ремонта. Нередко случается, что, осуществляя прокладку и разводку ТВ-кабеля, мастера руководствуются принципом «чем проще, тем лучше». В результате выбирается самый тонкий и дешевый кабель, который подчас еще и укладывается вместе с силовыми проводами. Стоит ли говорить, что в этом случае о высоком качестве телевизионного сигнала останется только мечтать.

Путь к сердцу телевизора лежит через антенный кабель

На первый взгляд прокладка телевизионного кабеля кажется совсем простым делом. Однако в действительности этот процесс не лишен сложностей и тонкостей. Прежде всего, стоит помнить, что антенный кабель – довольно хрупкая вещь, подверженная поломкам и требующая бережного отношения. Прокладка ТВ-кабеля в Санкт-Петербурге должна производиться со всей аккуратностью, без передавливания и тем более изгибов. Только в том случае, когда укладка будет проведена профессионально, можно гарантировать отличное качество работы телевизора. Лучший, если не единственно возможный способ обеспечить это – обратиться к услугам специалистов в Санкт-Петербурге.

— Как проводится прокладка антенного кабеля в СПб?

Внимание: никогда не выполняйте самостоятельную прокладку кабеля телевизора!

Монтаж антенного кабеля может быть открытого или закрытого типа. Обычно заказчики предпочитают, чтобы кабель крепился к дверным плинтусам с помощью специальных пластмассовых скоб. Конечно, если внутри плинтуса есть кабель-канал, им можно и нужно воспользоваться. Прокладка антенного кабеля в штробы (особенно если ТВ-кабель укладывается вместе с силовым) не просто вызывает помехи телевизионного сигнала и осложняет ремонт. Близость электрического кабеля несет опасность нагрева и возгорания, а порой может привести и ко взрыву.

Перед тем, как начать работу, всегда нужно разработать план. Квалифицированный мастер нашего сервисного центра в Санкт-Петербурге обязательно узнает заранее количество телевизоров у вас дома, поинтересуется расстоянием между ними, определит возможность подключения к ним других устройств. На основании этих и других сведений будут определяться параметры кабеля.

Следующий этап работы – непосредственно прокладка TV-кабеля от распределительного щитка до квартиры. Затем должна быть проведена разводка кабеля по комнатам.

Что касается установки усилителя, то практика показывает: антенный усилитель целесообразно устанавливать не возле самого телевизора, а на мачте рядом с антенной и телекабелем, который идет в квартиру.

Наши гарантии

Прокладка телевизионного кабеля в СПб – процесс, который необходимо доверить профессионалам. От того, насколько правильно он будет проведен, во многом зависит уровень сигнала, а значит, и качество работы вашего телевизора.

Мастера нашего сервисного центра смогут быстро и качественно проложить антенный кабель в вашей квартире. Мы ценим своих клиентов, поэтому в каждом конкретном случае рассчитываем размер и параметры кабеля индивидуально. При укладке наши специалисты всегда уделяют должное внимание безопасности: аккуратно укладывают кабель, проводят заземление спусков антенны. Мы применяем только современное оборудование, грамотно подбираем ширину кабеля. Поручив прокладку антенного кабеля нашим мастерам, вы можете быть уверены в том, что потенциал вашего телевизора будет использован в полной мере.

Если вы хотите проложить в квартиру новый телевизионный кабель либо заменить старый, вам стоит только позвонить по указанному телефону или оставить заявку на сайте. Мастера проведут все необходимые работы в максимально короткие сроки. Мы ответственно относимся к своей работе и предоставляем для вас необходимые гарантии. Вам нужно будет лишь протестировать качество передачи сигнала и порадоваться отличной передаче цвета и звука!

Наконечники

для прокладки коаксиального кабеля Наконечники

для прокладки коаксиального кабеля

23 августа 2017 г.

FamilyHandyman.com

В наш информационный век огромные объемы информации передаются по нашим коаксиальным кабелям, оставляя очень мало места для ошибок. Вот 23 совета, как улучшить прием телепередач и скорость интернета.

Используйте правильный коаксиальный кабель

Важно установить правильный кабель. RG-6 («RG» — старый военный термин для Radio Guide/Grade) является отраслевым стандартом, но есть и другие соображения. Используйте эту таблицу, чтобы определить, какой кабель лучше всего подходит для работы.

Размотка коаксиального кабеля

Если вы положите катушку с кабелем на бок и начнете тянуть кабель, кабель будет скручиваться при распутывании, а скрученный кабель перекручивается, когда вы тяните за него. Лучше всего пропустить часть трубы через центр катушки и положить ее на лестницу. Закрепите трубу обрывком проволоки.

Избегайте резких изгибов коаксиального кабеля

Острые изгибы могут повредить кабель. Подумайте о том, чтобы обмотать кабель вокруг банки из-под кофе; коаксиальный кабель никогда не должен изгибаться сильнее, чем это. Используйте 90-градусный адаптер, когда неизбежен резкий изгиб, например, за подставкой для телевизора. Просто убедитесь, что разъем поддерживает Hi-Def, если вы работаете с этим сигналом.

Избегайте жала коаксиального кабеля

После зачистки коаксиального кабеля оставьте фольгу на месте, но отогните оплетку. Убедитесь, что ни один из крошечных проводов оплетки не касается центрального проводника. Это то, что профессионалы называют «жалом», а жало печально известно тем, что наносит ущерб качеству сигнала.

Используйте инструмент для зачистки коаксиального кабеля

Зачистить коаксиальный кабель с помощью универсального ножа не невозможно, но это непросто. Инструмент для зачистки за 15 долларов дает вам быстрые и идеальные результаты каждый раз. Инструмент для зачистки коаксиального кабеля имеет два лезвия: одно лезвие разрезает оболочку, не повреждая оплетку, а другое лезвие разрезает все, кроме центрального проводника. Некоторые профессионалы предпочитают оставлять центральный проводник немного длиннее и обрезать его (примерно на 1/8 дюйма за коннектором) после обжима коннектора.

Используйте компрессионные соединители для коаксиальных кабелей

Избегайте вставных, навинчиваемых и обжимных коаксиальных соединителей; Компрессионные соединители работают лучше всего. Вам понадобится обжимной инструмент за 15 долларов для установки компрессионных соединителей.

Купите разъемы, способные работать с самой высокой доступной частотой. Некоторые дешевые разъемы могут работать с камерой слежения, но не с сигналом Hi-Def TV или Интернета. То же самое касается настенных плит. Не все настенные панели имеют встроенные разъемы, способные обрабатывать сигналы высокого класса. Если вы сомневаетесь, купите разъем с наивысшим частотным диапазоном. Рейтинг должен быть указан на упаковке.

Коаксиальный кабель

Даже если ваш телевизор высокого разрешения работает нормально, вы можете проверить, подключен ли коаксиальный кабель к системе заземления дома. Соединение просто означает соединение двух вещей для обеспечения электрической непрерывности и проводимости. В доме важно, чтобы электрическая система, системы связи, металлические водопроводные трубы, металлические газопроводы и другие металлические системы были электрически соединены друг с другом.

Электрическое соединение различных систем вместе ограничивает различные потенциалы напряжения (давления) и опасность поражения электрическим током, которые могут возникнуть во время удара молнии или другой электрической аномалии. Разница потенциалов напряжения может создавать сильные токи, которые могут прыгать между двумя разными системами по нежелательному пути, и этим путем можете стать вы!

Самый простой способ соединить коаксиальный кабель с остальной частью дома — пропустить кабели через заземляющий блок, а затем провести провод от блока к заземляющему электроду (заземляющему стержню) или другой подходящей точке заземления. Если вы не знаете, где находится какая-либо часть системы заземления дома, вызовите электрика. Помимо поражения электрическим током, неправильно заземленные кабели могут привести к повреждению электроники и пожару в доме.

Создание капельной петли на коаксиальном кабеле

Наружный коаксиальный кабель никогда не должен проходить сбоку или вниз прямо в дом. Дождевая вода будет прилипать к кабелю и следовать по нему прямо в ваш дом. Сверните кабель, прежде чем он войдет в здание. Петля не только поможет отвести воду, но и обеспечит дополнительный кабель для будущей работы или ремонта.

Проходная втулка позволит вам просверлить немного большее отверстие, чтобы вы могли протягивать кабель через стену, не повреждая ее. Нанесите силиконовый герметик за втулку, прежде чем вставить ее в окончательное положение. Закрепите кабели зажимами или ремнями, которые удерживаются на месте с помощью винтов. Избегайте кабельных хомутов или вешалок, для которых требуются гвозди или скобы. Велика вероятность, что в конце концов вы пропустите гвоздь на ремешке и случайно ударите молотком по кабелю. Кабель, раздавленный молотком, искажает сигнал. Профессионалы предпочитают ремни с уже установленными винтами.

Установка низковольтной коробки для коаксиального кабеля

Гораздо проще протянуть коаксиальный кабель через низковольтную коробку (иногда называемую «грязевым кольцом»), чем через обычную электрическую коробку. Но это не единственная причина их использования. Коробки низкого напряжения позволяют протолкнуть лишнюю длину проводов в полость стены, не перегибая их. Вы повредите кабель, если попытаетесь втиснуть его в небольшую электрическую коробку. Оставьте от 8 до 10 дюймов дополнительного кабеля в полости стены на тот случай, если вы захотите внести изменения в будущем.

Обеспечьте хорошее соединение коаксиального кабеля

Вы не получите хорошего соединения, если диэлектрическая часть коаксиального кабеля не будет вставлена ​​заподлицо с разъемом. Если это действительно сложно сделать, возможно, у вас неправильный разъем для кабеля, с которым вы работаете. Для RG-59, RG-6 и RG-6 Quad требуются разные разъемы.

Прокладывайте коаксиальные кабели перпендикулярно электрическим кабелям

Держите коаксиальные кабели вдали от электрических кабелей. Электрические кабели, проложенные параллельно коаксиальному кабелю, могут мешать вашему сигналу. Однако нормально прокладывать коаксиальные кабели перпендикулярно электрическим кабелям.

Купить Коаксиальный кабель с четырьмя экранами

Экранирование — это то, что имеет значение, когда речь идет о качестве коаксиального кабеля. Он блокирует помехи и сохраняет сигнал чистым. Откажитесь от кабеля эконом-класса и выберите продукт с четырьмя экранами. Четырехэкранный кабель стоит в два раза дороже, чем кабель с маркировкой «двойной» или «двойной экран». Но, потратив большие деньги на телевизор или компьютер, экономить на коаксиальном кабеле просто не имеет смысла.

Высококачественный кабель имеет два слоя металлической фольги и два слоя плетеного провода для защиты от помех.

Экономичный кабель состоит всего из одного слоя металлической фольги и плетеного провода.

Осторожно обрежьте коаксиальный кабель

Сигнал, передаваемый по центральному проводу коаксиального кабеля, фактически проходит по внешней стороне провода, а не по внутренней. Таким образом, крошечный надрез в проводе может создать большое препятствие для сигнала. Вот почему специальный инструмент для зачистки коаксиального кабеля (продается в домашних центрах) — единственный инструмент, который вы должны использовать для подготовки концов кабеля к разъемам. Никогда не используйте стандартные инструменты для зачистки проводов или нож. Инструмент для зачистки коаксиального кабеля аккуратно срезает внешнюю оболочку, экран и пенопластовую оболочку за один проход, не повреждая центральный провод.

Не перегибайте кабель

Провод в центре коаксиального кабеля запрессован в пенопластовую оболочку, чтобы он не касался экрана и блокировал помехи. Если вы перегнёте кабель или согнёте его вокруг острого угла, вы раздавите пенопласт. В этот момент ущерб нанесен, и нет никакого способа отменить его. Никогда не сгибайте кабель по радиусу менее 3 дюймов.

Когда коаксиальный кабель изгибается, центральный провод сминает пенопластовую оболочку и слишком близко подходит к экрану. Это приводит к помехам.

Не тяните слишком сильно

Коаксиальный кабель хрупок, и перегибание и раздавливание — не единственные способы повредить пенопластовую оболочку вокруг центрального провода. Слишком сильное натяжение коаксиального кабеля стягивает экран в оплетке и сжимает пенопласт (как «китайские наручники» стягиваются вокруг пальца). Это вредит качеству сигнала. Максимальное усилие натяжения кабеля RG-6 составляет 35 фунтов. Сделайте несколько коротких рывков сквозь стены и потолки вместо длинного перетягивания каната.

Не прокладывайте коаксиальный кабель слишком близко к электропроводке

Электрические линии могут создавать неприятные помехи в коаксиальном кабеле. Поэтому держите коаксиальные кабели на расстоянии не менее 6 дюймов от электрического кабеля, даже если кабели разделены деревом или другими строительными материалами. Чтобы снизить вероятность возникновения проблем с телефонными линиями, установите «витую пару» или экранированную телефонную проводку. Если коаксиальный кабель должен пересекать электрическую линию, создайте пересечение под углом 90 градусов.

Не сдавливайте кабель

Существует несколько видов скоб для коаксиального кабеля, и все они хорошо работают, если не забивать их слишком далеко. Слишком туго натянутые на кабель, они раздавят пенопластовую оболочку внутри, вызывая те же проблемы, что и перекручивание. Если у вас много коаксиального кабеля, купите специальный кабельный степлер, который не раздавит кабель. Они доступны в некоторых домашних центрах или в Интернете (ищите «кабельный степлер»). При использовании молотка не бейте слишком сильно. Скоба не должна врезаться в кабель; свободная хватка лучше крепкой.

Не позволяйте щитам показываться

Лучшая работа по прокладке кабеля может быть испорчена, если вы не будете осторожны при подключении концевого разъема. Всегда осторожно отгибайте фольгу и экранирующую оплетку, прежде чем подсоединять коннектор. Одна прядь оплетки, выступающая в область разъема, может испортить сигнал. Дважды проверьте свою работу, прежде чем обжимать или сжимать разъем.

Не используйте резьбовые разъемы

Прочные соединения на концах коаксиального кабеля обеспечивают свободный путь для прохождения сигнала. Плохие соединения ослабляют сигнал. Концевые соединители, навинчиваемые на внешнюю оболочку кабеля, со временем могут ослабнуть и даже отпасть. Вместо этого используйте обжимные соединители и специальный обжимной инструмент (продается в домашних центрах) или, что еще лучше, обжимные соединители. Соединители компрессионного типа прочно захватывают кабель, не сдавливая внутреннюю пенопластовую оболочку, как это иногда бывает с соединителями обжимного типа.

Не затягивайте разъемы вручную

Как и концевые разъемы, резьбовые разъемы настенных розеток, компьютеров и телевизоров должны обеспечивать надежный путь для сигнала. Большинство людей затягивают эти соединения вручную, но этого недостаточно. Вместо этого, используя 7/16-дюймовый. ключ, поверните гайку еще на четверть оборота, чтобы зафиксировать соединение.

Не используйте стандартные электрические коробки

Стороны и задняя часть стандартной электрической коробки заставляют вас резко сгибать кабель внутри коробки, что может ухудшить качество сигнала. Коробки низкого напряжения позволяют сделать плавный изгиб, потому что на самом деле это не коробки, а просто рамы, которые крепятся к гипсокартону. Эти коробки продаются в домашних центрах, а также могут использоваться для телефонной, акустической и другой низковольтной проводки.

Не используйте дешевый разветвитель

Каждый раз, когда вы разделяете телевизионный сигнал, он становится слабее. Но вам придется разделить сигнал, если вы хотите добавить телевизор. Тем не менее, вы можете избежать плохого качества изображения. Во-первых, купите сплиттер, способный обеспечить полосу пропускания, необходимую для телевидения высокой четкости и высокоскоростного Интернета. Если у вас плохое качество изображения после установки разветвителя, обратитесь за советом к поставщику услуг кабельного телевидения (они могут увеличить мощность вашего сигнала). Вы также можете установить усилитель для усиления сигнала, поступающего от вашей антенны, спутниковой или кабельной службы. Усилители продаются в домашних центрах, магазинах электроники и в Интернете (ищите «усилитель для телевизора»). Но планируйте потратить 50 долларов или больше, чтобы получить лучшие результаты. И сохраните квитанцию, чтобы вы могли вернуть усилитель, если он не поможет.

Судите о сплиттере по номерам. Если у вас есть кабельное телевидение, купите его с пометкой «5-1450 МГц». Для спутникового телевидения ищите высокую частоту не менее 2200 МГц.

---

---

← Предыдущее сообщение Новая запись →

Фиксированная стоимость доставки 8,49 долларов США для заказов на сумму менее 50 долларов США

Все заказы отправляются в течение 1–5 рабочих дней с даты покупки.

Соответствующие винты прилагаются ко всем настенным панелям.

Проводка

– Как правильно провести коаксиальный кабель от столба внутрь моего дома?

Кабельные компании не должны проникать в здание с кабелями, как вы описываете. Вода может стекать по этому проводу в здание, если он не загерметизирован должным образом. И если он запечатан должным образом, если провод можно перемещать внутрь и наружу, потому что он не закреплен надежно, тогда он в конечном итоге сможет протекать, если вода попадет вокруг него.

Они также сделали изгиб провода ниже точки входа, чтобы предотвратить попадание воды в дом? Они закрепили провод, чтобы он не мог двигаться внутрь и наружу?

Я нашел несколько простых способов проложить провод в здании, не сверля неприглядных отверстий и не вызывая протечек.

1) Перейти под перепрошивку. В моем доме есть старая железная крыша со свинцовым фартуком. У меня получилось протянуть провод под мигалкой. Я просто слегка приподнял его край и втолкнул внутрь. Затем я согнул свинцовую проволоку обратно вниз по проволоке. Поскольку антенна находилась под уклоном, вода никак не могла подняться по проводу и проникнуть в дом.

2) Опустите провод к желобу и просуньте его под край крыши. Обычно имеется зазор для вентиляции. Это позволяет вам вывести провод на чердак, а затем вы сможете провести его в любую комнату, которую пожелаете.

3) Протяните провод вниз по одной из водосточных труб. Затем, если у вас есть приподнятый фундамент, как у моего дома, проложите его через один из вентиляционных каналов на уровне земли. Затем я поднимаю его в полость стены снизу.

4) Вы также можете ввести провод через отверстие в софите, а затем в потолочное пространство, откуда затем можно ввести его в дом через внутреннюю стену. Однако не так аккуратно и легко, как просто нырнуть под утюг.

Внимание! Вода может стекать по изогнутой проволоке за счет поверхностного натяжения. Так что куда бы он ни входил, убедитесь, что он не может этого сделать, сделав резкий изгиб провода чуть ниже точки входа. Таким образом, любая вода будет стекать наружу, а не в ваш дом!

---

Обновление: я вижу, что они закрепили его и добавили петлю внизу. И, кажется, вокруг точки входа есть какой-то герметик. Все должно быть хорошо, но это действительно некрасиво и не проходит никакие тесты на красоту.

---

Update2: Поскольку вы хотите войти снизу, вот что я предлагаю. Перенаправьте кабель по нижней трубе, которая, как я вижу, спускается по стене.
Прикрепите к нему кабель с помощью соответствующих кабельных стяжек, рассчитанных на УФ-излучение. Мне кажется, что ваш дом стоит на каких-то бетонных или деревянных сваях. По конструкции он похож на мой дом, где вокруг дома бетонный фундамент, а внутри, возможно, бетонные или деревянные сваи. Если это так, то, если в этом есть вентиляционные отверстия (они действительно должны быть), вы можете проткнуть провод через одно из них.
