Развал схождение задних колес: 6 шагов регулировки

Читатель узнает, что такое геометрия колес автомобиля и для чего она нужна. А также узнает, как можно сделать процедуру сход-развал на задние колеса транспортного средства собственными руками, если автомеханики на СТО отказались это делать.

Многие опытные автомеханики не берутся делать развал задних колес на транспортном средстве. Аргументируют тем, что конструкция задней подвески машины гораздо сложнее и поэтому процесс сход-развал на задних колесах не делается. Из-за этого начинающие автолюбители сомневаются в том, что действительно ли нужна эта процедура.

Содержание

1. Что означает процедура регулировки авто на развал-схождение
2. Нужна ли регулировка и почему
3. Когда необходима корректировка
4. Материалы для корректировки
5. Корректировка развала на передних шинах
6. Процедура регулировки схода
7. Как корректировать положение задних шин
8. Подготовительные работы и сход-развал задних колес

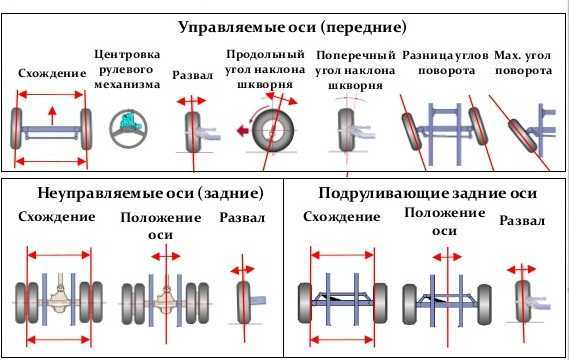

Что означает процедура регулировки авто на развал-схождение

Развал-схождение – это процесс корректировки угла положения шин относительно к дорожному покрытию и угла траектории движения с плоскостью кручения. Углы необходимо регулировать потому, что со временем деформация осей, нагрузка на авто, эксплуатация в экстремальных условиях на грунтовых дорогах или по каменистой местности, приводит к изменению положений углов.

Процесс регулировки заключается в выравнивании шин и кластера. Делать его необходимо в специализированных станциях технического обслуживания. Опытные механики устанавливают машины на кордовые стенды или делают геометрию с помощью компьютерных 3D-моделей.

В домашних условиях и в обычном гараже, без специального оборудования такая процедура займет большое количество времени. К тому же работа эта кропотливая. Неверное изменение угла на 4 мм, незамеченное незадачливым водителем при регулировке, будет постоянно уводить машину на двадцать градусов в сторону того колеса, на котором была допущена ошибка.

Поэтому эксперты не рекомендуют регулировать шины тем, кто не имеет опыта. Однако, если на станции технического обслуживания отмахиваются от регулировки схождения-развала на колесах, то при достаточном опыте и понимании процедуры геометрии осей, можно сделать корректировку собственными руками.

Нужна ли регулировка и почему

Эксперты на вопрос «Делают ли развал на задних колесах транспортного средства?» отвечают однозначно: «Да!». Потому что при неправильной регулировке, автомобиль будет:

• быстрее съедать резину;
• не поддаваться водителю в управлении;
• не устойчив во время движения на большой скорости по автомагистрали;
• плохо входить в повороты.

Внимание! На современных иностранных машинах делать сход-развал на задних колесах производители не рекомендуют. Они советуют заменить целый узел.

Когда необходима корректировка

Если у автовладельца обнаруживаются следующие признаки расхождения углов при езде на транспортном средстве, то машину необходимо везти на корректировку:

• авто уводит в сторону при движении прямо;
• после ремонта подвески;
• при большом износе шин с одной стороны;
• когда автовладелец тормозит, а автомобиль уводит в сторону;
• смена шин на зиму или на лето;
• когда водитель купил и установил колеса другого размера на авто;
• после наезда на камень или ныряния в большую яму.

Если же автовладелец решил, что сможет сделать регулировку сход-развала на передних и задних колесах самостоятельно, то следующая инструкция поможет ему в этом.

Материалы для корректировки

Понадобятся следующие материалы:

• обычная линейка (если есть, то лучше телескопическая). Так как телескопическая позволит регулировать расстояние. Если для нахождения внешнего размера подойдет обычная линейка, то телескопическая удобна для измерения внутреннего расстояния между шинами;
• отвес – какой-нибудь груз, который можно будет привязать к веревке. Подойдет обычное рыбацкое грузило;
• веревка или шнур, к которому будет привязываться грузило.

Автомобиль желательно установить на яму или на ровной поверхности. Вся процедура состоит из двух этапов:

• регулировка развала;
• корректировка схождения.

Причем сход-развал на передних шинах транспортного средства делается именно в той последовательности, в которой указаны этапы выше.

Внимание! Если автовладелец не уверен в своих силах, то корректировку лучше предоставить специалистам на станции технического обслуживания.

Корректировка развала на передних шинах

Регулировка для развала шин делается следующим образом:

1. Сделать пару отметок вверху и внизу, чтобы при соединении образовывалась диагональ.
2. К крылу машины приложить отвес на шнуре. Затем с помощью линейки замерить расстояние между пометкой и отвесом.

Отсюда можно сделать вывод. Если расстояние одинаковое, что у верхней и что у нижней пометки, то у колес все в порядке и корректировку можно не делать. Но, если есть разница, которая соответствует 3 миллиметрам и выше, то следует продолжить делать регулировку.

1. Провернуть шины, чтобы сделанные пометки стали параллельны земле.
2. Замерить.
3. Откатить машину и снова замерить.

Это делается для того, чтобы узнать, какие существуют отклонения более точно. После того, как все замеры будут сделаны, необходимо продолжить шаги по корректировке:

1. Поднять на домкрате переднюю часть автомобиля.
2. Открутить болты, которые держат колеса.
3. Снять их.
4. Выкрутить винты поворотного кулака и кронштейна амортизационной стойки.
5. Сдвинуть кулак на то расстояние, которое показали измерения.
6. Установить колеса и повторить измерения.

Повторять эту процедуру до тех пор, пока не будет пойман тот размер, который указывается для этого транспорта оптимальным.

После того как был исправлен развал передних шин, необходимо приступить к процедуре регулировки схождения.

Процедура регулировки схода

Шаги по корректировки схождения колес:

1. Выставить передние прямо.
2. На шине с внутренней стороны сделать пометки.
3. Узнать расстояние с помощью телескопической линейки от отметки на одной шине до пометки на другой.
4. Проехать вперед или назад и снова замерить расстояние.
5. Сравнить полученный результат.
6. Если схождение в сторону уменьшения размеров, то на языке механиков, этот результат называется отрицательным. Если схождение в сторону увеличения размеров, то это положительное значение.

Теперь необходимо будет с помощью рулевых тяг установить оптимальные значения. При отрицательном результате, оптимальные размеры устанавливаются посредством укорачивания тяг, а при положительном – путем удлинения.

Теперь необходимо заново сделать размеры. Если обнаружится несоответствие, то продолжить корректировку.

После того, как регулировка будет произведена, необходимо колеса установить на место, закрутить болты и проехать на транспортном средстве 10 километров. Понаблюдать как будет вести себя автомобиль.

Если автомашина продолжает уходить в сторону во время езды по прямой автомагистрали, то нужно повторить регулировку или обратиться в сервис-центр.

Как корректировать положение задних шин

Нарушение угла установки колес по отношению к дороге и угла установки ступиц задней и передней оси приводит к проблемам с управляемостью транспортным средством. Регулировка схода-развала направлена именно на установку корректных угловых значений. Техническое мероприятие, связанное с работой над задней осью, имеет свою специфику. Например, многие современные модели авто с задней независимой подвеской не предусматривают возможность регулировки угловых значений.

Если произошло нарушение параметров, производитель рекомендует заменить целиком целый агрегат, к примеру, балку. Однако в некоторых мастерских подобные услуги предложены в виде регулировки кустарным способом. Это рисковая операция, поскольку с установкой новой детали может быть нарушена заводская геометрия узла. Если геометрия задних колес будет нарушена, то водитель ощутит серьезное снижение эксплуатационных характеристик автомобиля.

Как схождение задней оси влияет на автомобиль:

В некоторых ситуациях регулировка обязательна, понять необходимость проведения данного мероприятия можно по следующим характерным признакам:

• протектор покрышек задних колес сильно изношен;
• по ровной дороге автомобиль едет отлично, но при неровностях дороги начинает «болтать» заднюю часть из стороны в сторону;
• при отрицательном схождении колес заднюю часть «закидывает».

Кроме того, что регулировать сход-развал необходимо через установленный производителем километраж, который прописан в руководстве пользователя, может возникнуть потребность в неплановом обслуживании. Это связано в первую очередь с низким качеством дорожного полотна или проведенными ремонтными операциями над подвеской.

Иногда специалисты утверждают, что регулировать сход-развал на задней оси нет необходимости. Но однозначно дать ответ на этот вопрос не представляется возможным. На сегодняшний день известно несколько разновидностей задней подвески, и для некоторых типов это мероприятие предусмотрено самим изготовителем.

Подготовительные работы и сход-развал задних колес

Перед регулировкой угловых параметров необходимо выполнить подготовительные работы, а именно:

• установить нормированное давление в шинах, рекомендуемое изготовителем;
• устранить все неисправности в подвеске;
• выполнить балансировку колесных дисков;
• скорректировать поперечный и продольный наклон кузова транспортного средства.

Выполнив эти работы, можно преступать непосредственно к работе над задними колесами. Для этого потребуется профессиональный стенд, который есть в распоряжении современных мастерских. С его помощью происходит установка следующих важных параметров:

1. Разность развалов. Характеристика, определяющая разницу развала между колесами задней оси. Не должен быть свыше 300 градусов, в противном случае автомобиль не должен выезжать на дорогу.

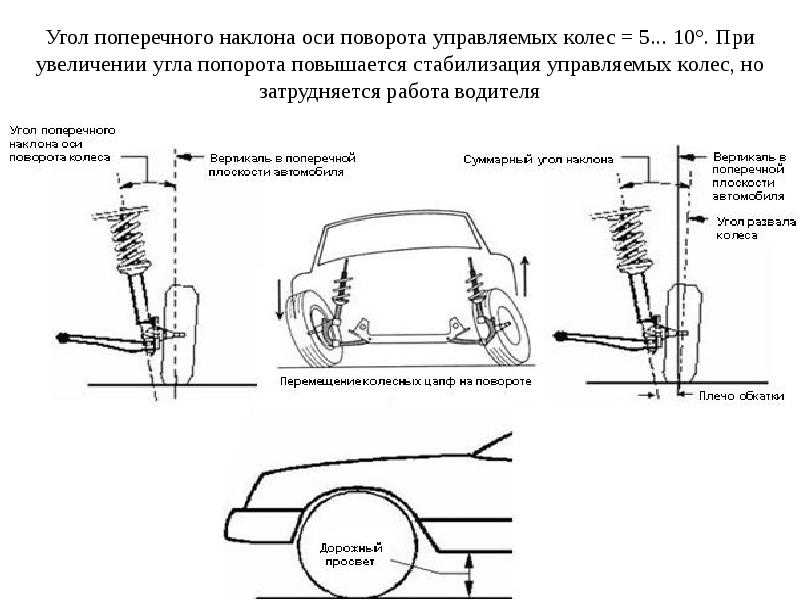

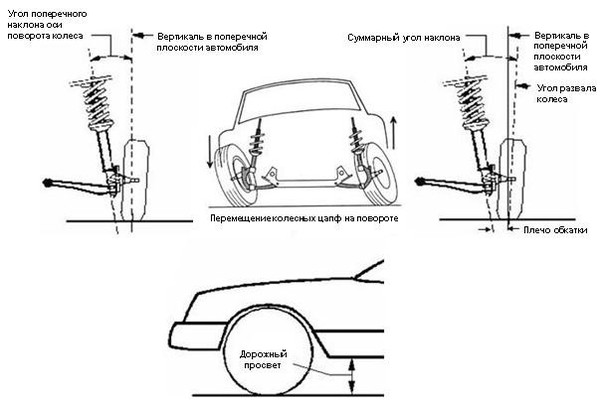

2. Угол продольного наклона поворотной оси. Образован вертикальной линией, которая проходит в центре колеса и проекцией центра шаровых опор на условную параллель продольной оси автомобиля. Также не должен быть больше 300 градусов.
3. Передний развал. Определяет угол, под которым колеса транспортного средства наклонены относительно дорожного полотна.
4. Раздельное переднее схождение. Угол между плоскостью центра колеса и условной продольной осью автомобиля

В СТО для выполнения работы задействуют профессиональные компьютерные стенды. Они позволяют установить сход-развал быстро, а главное – точно.

Поэтому если вы решили откорректировать угловые значения колес задней оси, за этой услугой стоит обратиться в профессиональную мастерскую. Регулировка должна быть выполнена качественно, так как от этого зависит безопасность транспортного средства на дороге.

Возможно, на вашем автомобиле углы установки задних колес просто не регулируются, так как колеса установлены жестко. Это особенность ходовой части автомобилей, у которых зависимая или полузависимая задняя подвеска. Сюда относятся жесткие мосты у внедорожников и «скручавающаяся балка» по типу как у переднеприводных ВАЗ. По причине повреждения балки углы установки могут просто-напросто «уйти». В современных «многорычажках» неисправность одного из рычагов приведет к изменению угла схождения.

На следующих моделях Тойота регулируются задние колеса:

• Toyota Celica;
• Toyota Camry;
• Toyota Corolla;
• Toyota Crown;
• Toyota Caldina;
• Toyota Mark II;
• Toyota Vista;
• Toyota Altezza;
• Toyota Sprinter;
• Toyota Marino.

В следующих моделях Тойота регулировка колес задней оси не предусмотрена производителем:

• Toyota Land Cruiser Prado;
• Toyota Hilux;
• Toyota Tacoma;
• Toyota 4Runner;
• Toyota Tundra;
• Toyota Sequoia.

Если вы заинтересованы в том, чтобы сделать все самостоятельно, то ознакомьтесь с видеоинструкцией установки угловых значений:

Замена задней подвески FORD FOCUS 2 хэтчбек. Виды амортизаторов • LOC.COM.UA

Замена задних пружин на Ford Focus 2: Замена задних пружин Ford Focus 2

Заменяйте пружину при механическом повреждении или значительной осадке. Признаки осадки:– ухудшение плавности хода, частые «пробои» подвески;– видимый перекос задней части автомобиля или значительная разница по высоте передней и задней частей, возникшие в процессе эксплуатации;– сильно выраженные следы соударения витков пружины.

ПримечаниеЗаменяйте пружины в комплекте (левую и правую одновременно).

Вам потребуется приспособление для сжатия пружин.

Полезный советРаботу удобнее выполнять с помощником, установив автомобиль на подъемнике.

Если вы заменяете пружины на подъемнике, установите под нижний рычаг опоры и опустите автомобиль, слегка нагрузив подвеску. При работе на смотровой канаве эта операция не требуется.2. Отверните гайки крепления стоек стабилизатора к нижним рычагам подвески (см. «Замена деталей стабилизатора поперечной устойчивости задней подвески»).

Выверните болт крепления амортизатора к кронштейну балки задней подвески, извлеките болт (см. «Замена амортизатора задней подвески») и отведите амортизатор в сторону, чтобы он не мешал работать.

ПредупреждениеНе отводите амортизатор в сторону на большее, чем это необходимо для работы, расстояние во избежание изгиба штока.

Установите приспособление для сжатия пружин…

Разгрузите подвеску автомобиля, убрав опоры из-под нижнего рычага (если работаете на подъемнике), или поднимите автомобиль (если работаете с домкратом) и снимите пружину, отжав нижний рычаг подвески вниз.

ПредупреждениеСнятие и установку пружины выполняйте предельно осторожно во избежание получения травм в результате выстреливания пружины из подвески.

…и нижнюю (показано на снятом нижнем рычаге) прокладки пружины.

ПредупреждениеПоврежденные прокладки пружины замените новыми.

Установите пружину с прокладками на автомобиль в порядке, обратном снятию. Вторую пружину заменяйте аналогично.

.1. Особенности конструкции задней ходовой части

Задняя подвеска автомобилей Ford Focus II с кузовами седан и хэтчбек (рис. 7.2) независимая, многорычажно-пружинная (по три поперечных и одному продольному с каждой стороны), с телескопическими амортизаторами и стабилизатором поперечной устойчивости.

Задняя подвеска автомобилей с кузовом универсал аналогична по конструкции подвеске автомобилей с кузовами седан и хэтчбек и отличается лишь креплением амортизатора (рис. 7.3).

Угол развала задних колес задан конструктивно и в эксплуатации не регулируется. По углу развала можно лишь контролировать состояние задней подвески (см. «Проверка и регулировка углов установки колес»). Схождение задних колес регулируют болтами крепления заднего нижнего рычага, выполненными за одно целое с эксцентриками.
