Распиновка разъема автомагнитолы mazda: рассмотрим подробно

Распиновка разъема автомагнитолы Mazda

Распиновка разъема автомагнитолы Mazda бывает крайне необходима в случае установки аппарата своими руками, без помощи со стороны специалистов. Правильная распиновка разъемов автомагнитолы Mazda очень поможет в манипуляции с проводами и в процессе других работ.

Для начала

Определимся вначале, какие виды и типы разъемов существуют(см.Какие бывают разъемы). Как правило, большая часть современных разъемов, включая и штатные устройства Мазда, оборудуется 2-я стандартными разъемами ISO.

Разъем ISO автомагнитолы Мазда

Один из выходов отвечает за подключение питания. Обычно такой разъем бывает окрашен в коричневый или серый цвета. Что касается второго, то он выкрашен всегда в черный цвет и предназначен для соединения с акустической системой.

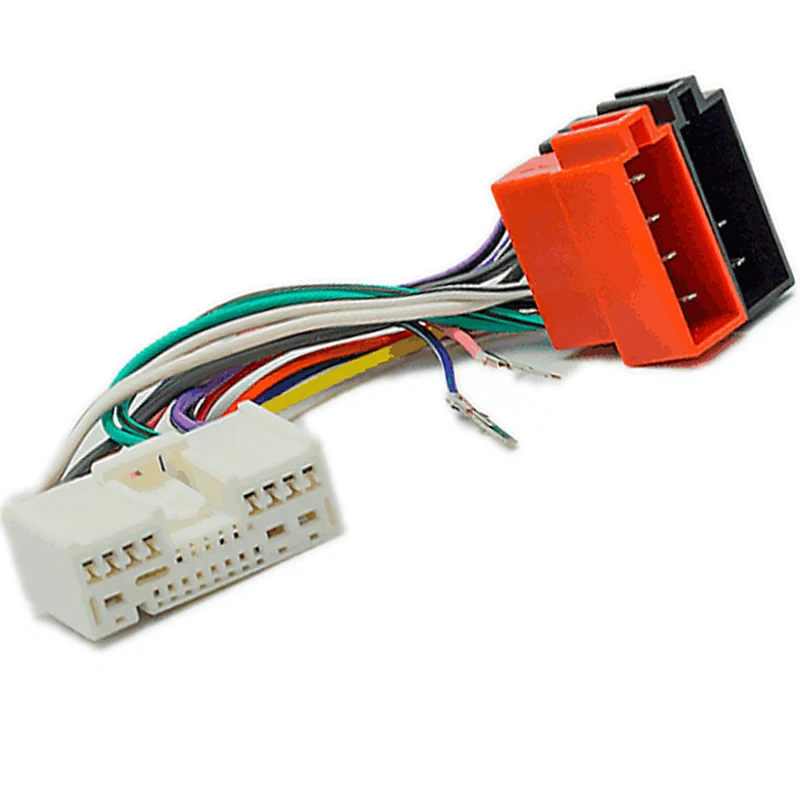

Разъемы могут быть не только ISO, но и индивидуального свойства. Другими словами, в автомобиле просто не предусмотрен ISO и тогда приходится покупать переходник, обрезать провода и соединять их с колодкой по специальной схеме.

Примечание. Если осуществляется такой вариант соединения проводки, то надо в обязательном порядке использовать термоусадочные кембрики и не брезговать всевозможными мерами предосторожности.

Распиновка разъёмов автомагнитол в mazda

Важные моменты при осуществлении подключения:

  • Особое внимание надо уделить главному плюсовому проводу, который желательно протянуть от аккумуляторной батареи;
  • Подключение обязательно проводить с использованием предохранителя;
  • Диаметр проводов не должен быть меньше, чем диаметр кабеля на разъеме аппарата.

Распиновка

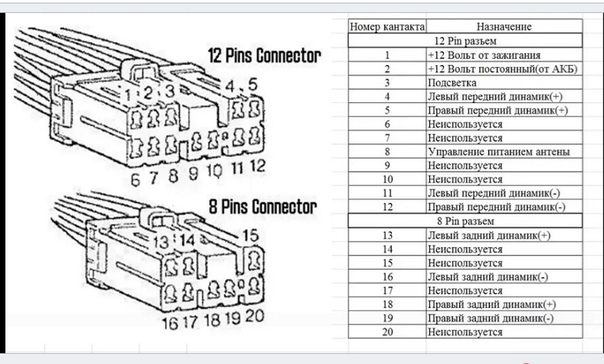

Распиновка разъемов автомагнитол мазда

Зачем же нужна распиновка и в чем ее преимущества?
Осуществить подключение головного устройства в автомобиле самостоятельно несложно, но сделать это надо грамотно. В противном случае не избежать проблем со скорой разрядкой АКБ, отсутствием возможности использования устройства без ключа в замке зажигания и т. д. Зная правильную распиновку, все эти проблемы сводятся на нет.

Модели аппаратов Мазда

Рассмотрим некоторые модели устройств Мазда и приведем их распиновки.

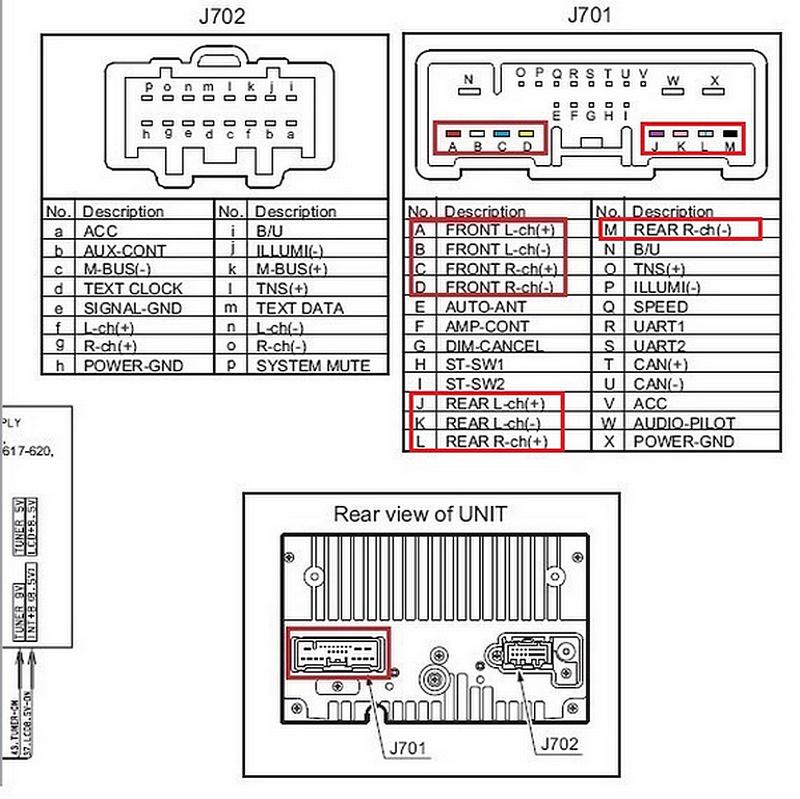

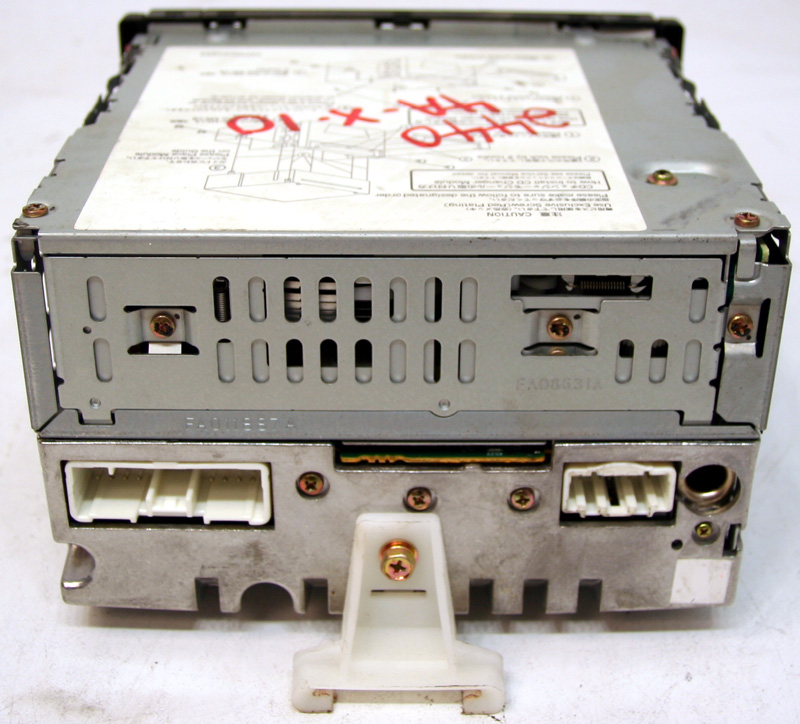

Штатный аппарат Мазда 3

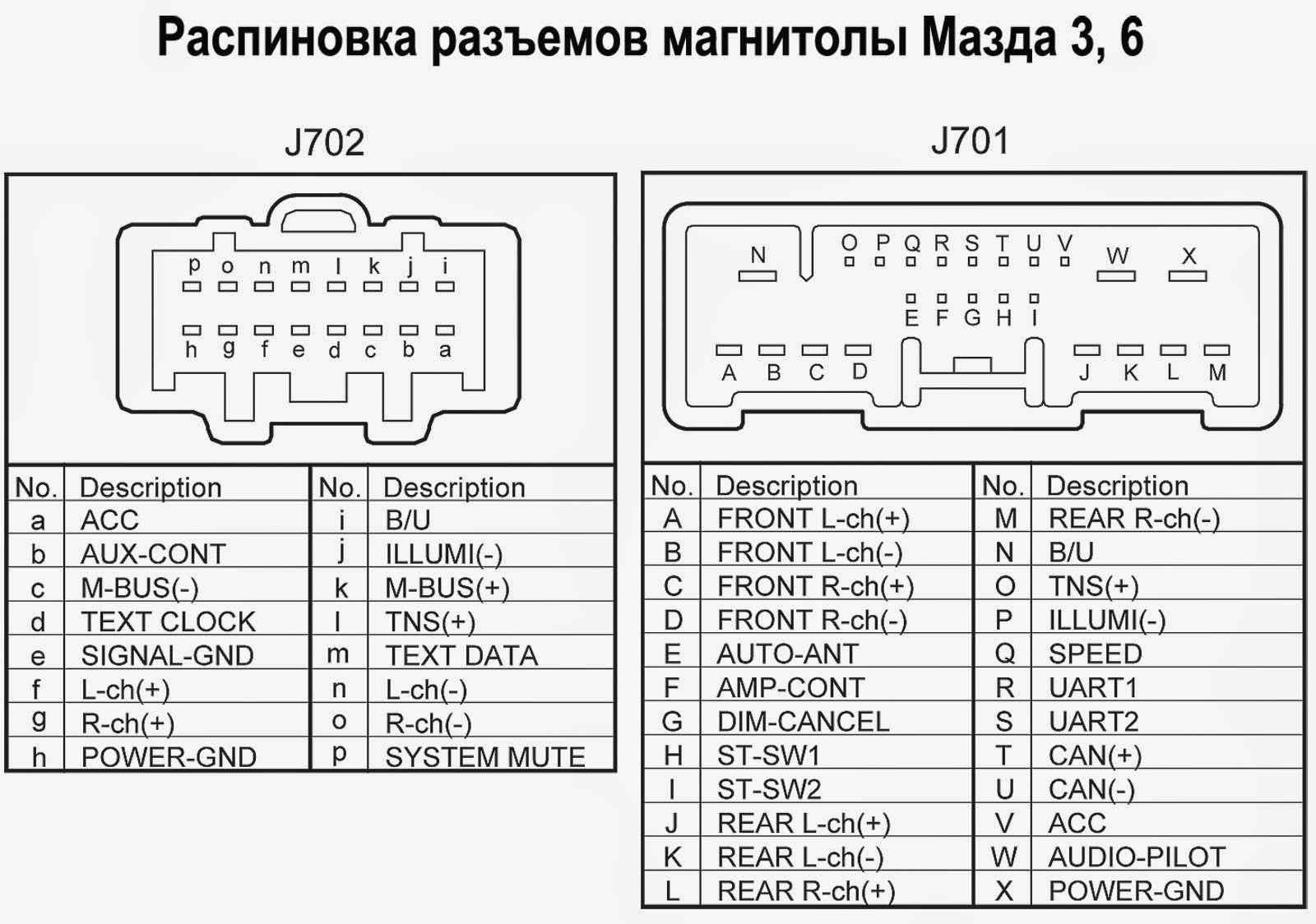

Распиновка разъемов автомагнитолы мазда

Как видим, расшифровка не представляет собой никакой сложности:

Под входом «a»ACCСюда подключается провод, идущий на ЗЗ
Под входом «b»AUX-CONTЛинейный вход, активизирующий кнопку Медиа. Рекомендуется перемкнуть входы «b» и «е»
Под входом «c»M-BusМинусовой провод
Под входом «d»TEXT CLOCKПо желанию
Под входом «e»GNDМасса
Под входом «j»IllumПодсветка
Под входом «I»TNSПлюсовой провод
Под входом «p»MUTEПриглушение звука

Что касается распиновки на динамики, то схема все ясно показывает, какой провод плюсовой или минусовой на какой динамик подключать.

Особенности автомагнитолы

Данное устройство с цифровым чейнджером DMC-9088 является штатным для Мазда и отличается следующими возможностями:

  • Проигрывает MP3 файлы с USB флешек и карт SD/MMC, а также различных переносных жестких дисков;
  • Имеет дополнительный вход, чтобы осуществлять подключение дополнительных аудио источников;
  • В автомагнитолу сигнал попадает напрямую через разъем;
  • Если осуществить подключение по распиновке выше, то при включении зажигания в положение 1, произойдет автоматическое включение воспроизведения;
  • На штатном дисплее будет отображаться номера треков и время их воспроизведения;
  • Через порт USB может быть осуществлена зарядка мобильных устройств.

Мазда CQ-TT

Распиновка разъемов автомагнитол mazda

Данная автомагнитола для Мазда имеет уже немного другую схему разъемов.
В частности:

  • Масса выведена на «b»;
  • Линейные входы на «e» и «f»;
  • Замок зажигания на «i»;
  • Подсветка или управление антенной на «n»;
  • Приглушение звука на «l».

Некоторые отличия заметны и в схеме подключения динамиков.
Остальные модели автомагнитол Мазда имеют такие же схемы распиновки разъемов.

Распиновки разъемов автомагнитол мазда

Подключение автомагнитол Мазда своими руками желательно проводить после просмотра видео обзора или фото – материалов.
Обязательна к изучению также инструкция. Сегодня можно приобрести различные штатные автомагнитолы Мазда, цена на которые зависит от возможностей аппарата и его оснащенности.

  • Автор: Григорий Романчук
