Оптика форд фокус 3 общая тема (с. 31)

Доброго времени суток. Езжу на ФФ3 пару лет, перегорела лампа ближнего света.
Узнал сколько стоит замена у официалов, решил, что смогу сам.
Получил печальный итог, отломил защелку у разъема, который вставляется в фару.

Расстроился, но разъём в фаре держался плотно, поспрашивал на форуме про замену разъёма, многие ездят с отломанными креплениями. Аналогично проездил месяц, но мысль о замене терзала.
Обратился к официалам, сказали следующее “фиксатор отдельно не меняется, можно заменить только в сборе со жгутом моторного отсека. Жгут моторного отсека - 80 т.р. + работа 11400р” . Такой вариант меня не устроил .
Finis код найти не удалось, деталь нашлась в клубном сервисе Forddiagnostic, цена 1500р. + замена 1500р.
Мой друг и наш одноклубник xPhaRaoNx предложил попробовать поменять самим.

Для замены потребуется следующий инструмент:


Torx t-30 или широкая отвертка (для снятия фары)
Отвертка плоская, очень маленькая (для извлечения больших пинов)
Шило или, что-то очень тонкое (для извлечения мелких пинов)

1.

Сначала снимаем фару, ссылка есть в шапке темы, хотя Вы её уже снимали

2. Вынимаем питание из фары. Тут видно, что защелка отломана, правда, пин один уже извлекли, но об этом позже. В деталь вставлены пины с разноцветными проводами, они могут быть двухцветные, важно запомнить, какой пин из какого отверстия извлекли, белые крышки это полиуретановые заглушки свободных отверстий, от попадания грязи.

3. Для того, что бы вытащить провода необходимо на лицевой стороне открыть общий замок, покажу на примере новой детали. Нарисована стрелка указывающая направление, синяя пластина двигается пальцем с небольшим усилием, правое положение это закрыто, по центру открыто, передвижение сопровождается характерный щелчком (у меня с завода, почему то замок был открыт)

4. Мы сначала вытащили большие пины, берем мелкую отвертку и вставляем по очереди, в верхнее нижнее отверстие слегка надавливая, делается это для того, что бы прижать металлические усы к основанию штекера, без этого не вынуть.

Усики не пружинят, они просто прижимаются. Если провод не выходит не нужно его сильно вытаскивать, можно сломать, все делается не спеша и с минимальным усилием. Затем берем шило и проделываем то же самое с мелкими штекерами (в фф2 есть только большие.)

5. После того как все провода отсоединены от фишки выглядит это следующим образом


Нужно взять каждый из проводов и немного отогнуть усы, что бы вставить в новую деталь.

6. Вставляем все обратно, усы должны быть в вертикальном положении. После того как всё вставили в новую деталь закрываем замок.
P/s у нас ушло около часа времени, сначала не поняли, что замок был закрыт, затем усы прижать трудоемкая работа, особенно мелкие, шило с них слетало и не понятно, что мы там прижимали. Все операции проводите без усилия на провода!
Если остались вопросы прошу в ЛС.

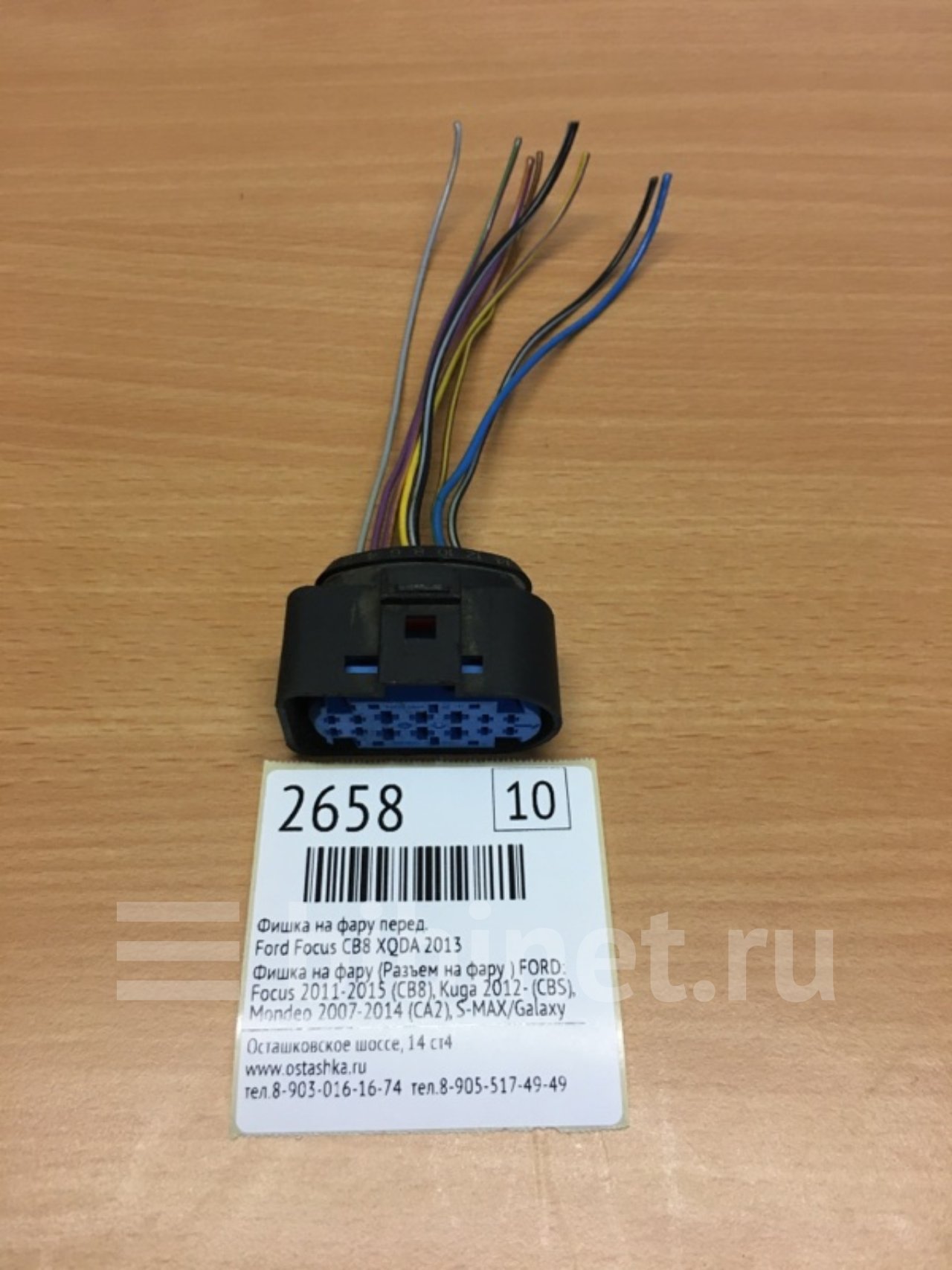

FINIS: BU2Z-14S411-LA (FORD) или WPT-1357 (MOTORCRAFT)

Снять фару форд фокус 3

Замена лампы ближнего света на Форд Фокус 3

Здравствуйте. Покажем процесс замены лампы ближнего света на Форд Фокус 3.

На Фокус 3 для замены ламп нужно снимать фару. Не пугайтесь, это очень простая операция, ниже все расписано по шагам.

Артикул:

  • лампа ближнего света на Фокус 3 идет с цоколем H7 (12V 55W), производителя выбирайте по своим предпочтениям

Инструменты:

  • Torx T30 или широкая плоская отвертка

Пошаговая инструкция

1. Откручиваем два винта крепежа фары под Torx T30. Если такого нет, можно воспользоваться плоской отверткой.

2. Немного шевеля фару вынимаем ее на себя.

3. Отключаем разъем питания лампочек фары.

Нажимаем на фиксатор разъема и тянем.

4. Разворачиваем фару и снимаем резиновый пыльник напротив лампы ближнего света.

5. Нажимаем на фиксатор и легкими движениями в стороны снимаем разъем с лампы.

6. Вынимаем лампу из места посадки.

7. Распаковываем новую лампу и устанавливаем на место. Лампа становиться только в одном положении, при демонтаже лампы все поймете.

8. Одеваем разъем на лампу. Вы услышите характерный щелчок.

9. Одеваем резиновый пыльник.

10. Подносим фару к автомобилю и защелкиваем разъем питания.

11. Заводим фару на место посадки и закрепляем ее двумя винтами.

Видео урок

Форд Фокус 3. Снятие фары. Замена лампы.

Дубликаты не найдены

простите, у меня не было никогда форда, я что то не понимаю, это какое то очень трудное действие или секрет какой то космический?

Понимаю сарказм. Но например, когда первый раз на нём снимал фару, сорвал пластиковую фишку у верхнего болта, поэтому на видео показано, что надо сначала поднять, а потом выдёргивать. А многие пишут, что типа “открути, да выдёргивай”.

это машина для сервиса, самому что то лезть делать себе дороже

шо и лампочку менять?

На нынешних “авто” – да

прошу обозначить период когда вы эксплуатировали или занимались ТО фокусов, иначе все выше написанное вами будет считаться балобольством

Ну последние эдак лет 15 как, по основной профессии занимаюсь обслуживанием и ремонтом автомобилей. Не спецом фокусов конечно, но так как в списке кредитопомоек он в первой пятерке, и их тоже.

охтыж))) кридитопомоек)) откуда столько высокомерия?))) Сам наверное на майбахе катаешь)) или на олдсульном каре)))

я как раз из олдфагов. Никакого высокомерия, каждый выбирает авто тот, что ему нравится или тот, что он может себе позволить.

Мне просто искренне не понять, как можно приобретать автомобиль, который не обходится без капиталки хотя бы 500 т.км и без какого-либо влезания в подвеску хотя бы 200 т.км.

И кстати от цены автомобиля разницы никакой нет.

Для меня и Q3-Q5 кредитопомойки, впрочем как весь VAG после 2005 года

И напоследок, касаемо фокуса, первый фокус – реально неубиваемая тачка. А второй и третий – тупо мазда

преведущие претензии с моей стороны признаю малообоснованными, но есть вопрос из любопытства: Уважаемый вы в каком регионе обитетесь?

Санкт-Петербург и окрестности)

а в чем трабл? четыре года откатал на фф2 рест, никаких проблем не знал (кроме облетающей с арок краски). Если владелец не обладает лишней хромосомой то никаких проблем нет.

Блин, сделайте пост про ходовую Додж Нитро

Дроссель сам чистил когда-нибудь?

Слышал, что если лампочка перегорит и её сам поменяешь она не будет гореть из-за ошибки. Нужно будет её скинуть. Так ли это?

В фордах менял, ошибка не загоралась.

Тупые американцы, на Пассате есть заглушка на фаре изнутри, снимаешь вытаскиваешь цоколь меняешь лампочку вставляешь обратно и закрываешь крышкой- все.

Тупые немцы, на рено меган еще проще – снимаешь колесо, снимаешь лючек на локере, снимаешь крышку на фаре, лезешь ручками на ощупь в ебеня, и спокойно меняешь лампочку))))))))

На моём старом немецком ведёрке также. Только колесо снимать не надо, достаточно вывернуть руль в крайнее положение. Но сие работает только для лампы указателя поворота.

Автомобиль то европейский, а так да, американцы тупые)))

Лаура 3 жива!

Легендарный самодельный спорткар Парфенова и Хаинова понемногу восстанавливается. Вот уже три года его доводят до исправного состояния. Весной, коль больше косяков не вскроется, можно будет на ней покататься и отснять машину в действии.

“Апгрейд или ремонт – всё захреначим. Синей изолентой, гы-гы-гы!” (с)

У багги Рейнальдо Вареллы на Дакаре сломалась рулевая колонка. Механик Густаво Гужельмин собрал ему временный руль, что называется, из овна и палок.

«Мы отлично ехали, машина хорошо работала, но потом посреди пустыни пилот почувствовал, что поведение руля плохо сочетается с поведением машины, – рассказал Гужельмин. – А затем руль сломался. Управлять багги оказалось невозможно. Сломалась рулевая колонка.

Ситуация оказалась сложной, мы перепробовали кучу идей. Давайте я покажу инструменты – что у меня вообще было с собой.

Вот эта сумка – вот и все, что у меня было. Посреди пустыни.

Я нашел вот этот кусок лома от колонки.

Взял вот эту отвертку.

И подумал: если я прикреплю её к колонке, это может сработать. Но как же мы будем всем управлять?

Тогда я взял гаечный ключ и насадил его на лом.

Закрепил кусачки вот так.

И прикрепил отвертку сюда.

Все, можно ехать!»

Бразильский экипаж все-таки добрался до финиша первого спецучастка, хоть из-за траты огромного количества времени на ремонт они и оказались 37-ми. Тем не менее, они до сих пор в гонке – следуют на 16-й позиции. Впереди еще 7 этапов – случится может что угодно, но на данный момент можно смело сказать: креативность Гужельмина спасла рейд фаворитам в багги.

Выдрано с небольшими исправлениями из статьи https://www.sports.ru/tribuna/blogs/autoflashbacks/2691907.h. и инстаграма Varela Rally Team.

Поиск истины

Работаю в Кишиневе, в автосервисе. Руководство купило Porsche 911 turbo S 2014г.в. в кузове 991.1, и позже turbo S 991.2 (рестайлинг)2017г.в. Авто были утоплены в США и не придавали каких-либо признаков жизни, после предварительной диагностики, выяснилось, что в двигателе вода, которая разъела напыление стенок цилиндров, разобрав двигатель, было принято решение гильзовать двигатель в местной конторе, выбрали именно их потому-то у них лучшее оборудование в нашей стране. После гильзовки, и замене всех уплотнений, поршневых колец и необходимых резьбовых соединений (болтов и винтов), цена на оба двигателя этих деталей сопоставима цене новенького Рено Логана в топовой комплектации. Еще были заменены турбины, т.к. через выхлоп и попала вода в двигатель. Двигатели были собраны согласно технической документации производителя, все моменты затяжек были соблюдены. После полного ремонта авто, двигатели были бережно обкатаны примерно 3.000км, первая замена масла и филтьтра -500км, вторая 1500, и в конце обкатки еще замена, масло по допуску, фильтр оригинал.

Автомобили обкатывал сам, прогревал всегда, нагрузок повышенных не давал, коробка передач была в спорте для того чтобы не переключалась не 1.500об/мин при относительно низком давлении масла, все уровни и температуры всегда были в норме. И вот спустя примерно 2000км после обкатки, застучал 3 поршень, при вскрытии обнаружились задиры в двух цилиндрах, поршни намазало на гильзы. Приехали с этим металлоломом в контору которая гильзовала блок, те маленько в шоке остались, ну и говорят, ты же понимаешь, что этого не могло произойти из-за гильзовки, но я-то понимаю, что этого не могло произойти из-за сборки. Экспертизы технической в нашем городе нет, хочу отправить блок и поршневую группу в Москву, чтоб дали заключение экспертов и вновь загильзовали блок.

Еще неизвестно как себя поведет второе авто. Буду скоро снимать картер и пытаться эндоскопом смотреть состояние гильз.

Так вот, пока отправят, может есть тут кто разбирается во всем этом, высказать свое мнение.

Замена лампы ближнего света на Форд Фокус 3

Здравствуйте. Покажем процесс замены лампы ближнего света на Форд Фокус 3.

На Фокус 3 для замены ламп нужно снимать фару. Не пугайтесь, это очень простая операция, ниже все расписано по шагам.

Артикул:

  • лампа ближнего света на Фокус 3 идет с цоколем H7 (12V 55W), производителя выбирайте по своим предпочтениям

Инструменты:

  • Torx T30 или широкая плоская отвертка

Пошаговая инструкция

1. Откручиваем два винта крепежа фары под Torx T30. Если такого нет, можно воспользоваться плоской отверткой.

2. Немного шевеля фару вынимаем ее на себя.

3. Отключаем разъем питания лампочек фары.

Нажимаем на фиксатор разъема и тянем.

4. Разворачиваем фару и снимаем резиновый пыльник напротив лампы ближнего света.

5. Нажимаем на фиксатор и легкими движениями в стороны снимаем разъем с лампы.

6. Вынимаем лампу из места посадки.

7. Распаковываем новую лампу и устанавливаем на место. Лампа становиться только в одном положении, при демонтаже лампы все поймете.

8. Одеваем разъем на лампу. Вы услышите характерный щелчок.

9. Одеваем резиновый пыльник.

10. Подносим фару к автомобилю и защелкиваем разъем питания.

11. Заводим фару на место посадки и закрепляем ее двумя винтами.

Видео урок

Как снять заднюю фару на Форд Фокус 3 седан: объясняем досконально

Разбираем фару на Форд Фокус 4 рестайлинг

Переделанный Форд Фокус 2.7 вышел в нашей речи в 2008 году и выпускался вплоть в преддверии автомобилей третьего поколения в 2011-м. 1-ое, что очевидно отличало переделанный Фокус второго поколения от дорестайла, это фары головного света. Фактически, внутренность фар осталась прежней, поменялась только форма и архитектура. Сейчас разберёмся в таком разрезе, как снять и разобрать переднюю фару переделанного Форд Фокус 3.5.

Снимаем фару головного света на

Форд Фокус 2

Демонтаж фронтальной фары переделанного второго фокуса не особо отличается от снятия фары на старенькых автомобилях. На нашему клиенту остается — про что остается сделать нашему клиенту у нас уйдёт уже 15 минут, включая подмену всех ламп.

По-другому поменять лампы не получится, если и получится, то наслаждения от работы мы не получим. Потому берём длинноватую узкую отвёртку с плоским шлицом, биту Torx T-30, надеваем х/б перчатки почище и закатываем рукава:

Откручиваем шуруп крепления.

Отжимаем фиксаторы крепления.

Как

снять заднюю фару на форд фокус 3. Как заменить масло в мкпп форд фокус 3 самостоятельно. Подбор трансмиссионного масла для кпп форда и особенности проведение работ по его замене. Добрый день! У меня вопрос о том, какова процедура замены противотуманок на форд фокус 3 (разбило камнем из-под колес), нужно снимать фару или они меняются как-то иначе. Задние фонари

Замена ламп

Когда фара у нас на ладошки, можно заниматься подменой ламп. Штатные лампы, устанавливаемые с завода, имеют такие характеристики и индексы:

Как снять фару на форд фокус 1
  • жёлтая лампочка указателей поворотов PY21W, её мощность 21 Вт;
  • лампа ближнего света с цоколем Н7 имеет мощность 55 вт;
  • Н1 и мощность 55 Вт — это характеристики лампы далекого света;
  • в габаритных огнях светит 5-ваттная лампа W5W.

Как поменять лампу стопа на Фокус 3

Сняв фонарь, надо повернуть на 1/4 оборота (против часовой стрелки) коричневый разъем питания лампы стопа-сигнала и вытащить ее из фары. Затем отсоединить старую лампу и подсоединить новую, после чего вставить разъем с лампочкой в фару и зафиксировать их оборотом на 1/4 по часовой.

Номер лампы стоп-сигнала

Форд Фокус 3

Для стопа ФФ3 подходит лампа с номером P27/7W (3157K или 3157). Такие лампы производят Sylvania, GE, Philips, Osram и Wagner.

Разбираем фару в кузове рестайлинг

Так она разбирается.

Снятие плафона лампы, отделение его от корпуса и рефлектора — крайняя мера, но иногда бывает необходимость и в этом. К примеру, для очистки рефлектора от грязи или матового осадка, для очистки плафона фары, для модернизации архитектуры фары (установки линзованной оптики). Чтобы разобрать фару, можно пойти двумя путями — либо нагревать герметик, на который посажен плафон, либо срезать герметик по периметру фрезой от гравёра.

Как снять фару форд фокус 2 рестайлинг

Нагревать фару лучше и безопаснее строительным феном при температуре потока воздуха от 250 до 350 градусов.

Работать легче вдвоём — один прогревает шов, второй скальпелем или острым ножом подрезает тёплый герметик по периметру, оттягивая плафон от корпуса. После работы с фарой её следует тщательно продуть от стружки и остатков герметика, очистить место стыка от старого герметика, обезжирить стык плафона и корпуса и склеить фару, используя любой высокотемпературный герметик.

Фара без стекла.

Советы

Клей должен остывать не менее 24 часов, при этом во время сушки желательно использовать струбцину для более плотного прилегания плафона к корпусу. После высыхания герметика его остатки срезают острым ножом. Всем яркого света фар и удачи на ночных и дневных дорогах!

Как разобрать фару форд фокус 3


разбор фар (по просьбам) — бортжурнал Ford Focus Hatchback ✖✖ФрАнКЕнШтЕйН✖✖ ツ 2011 года на DRIVE2

всем привет =)

Остались еще фокусники (немного правда) которых, как и меня когда-то, бесятхром в фарах (никому ничего не навязываю — на вкус и цвет — товарищей нет)

И на примере одного из них попытаюсь показать процесс в картинках Другому (как это делаю я)Sashok0704 — это для тебя =)))

экспонаты для наших издевательств =))

их мы обезжириваем по контуру резки (чтоб при спайке легче было)

начинаем резать расплющенным паяльником

коротенькое видео процесса :

получаем примерно такой разрез по всей фаре

вскрыли =))

саму фару убираем в пакет чтоб не запылипась

это проблемные участки я чуть-чуть прохожусь паяльником, чтобы легче было отделить маску от стекла (я знаю что это пластик =) )

попытался по крупнее сфоткать

пациент разобран =))

со второй фарой поступаем так-же 🙂

в итоге имеем две маски, которые будут заматованы и покрашены

продолжение следует …

Переделка фар. Часть 3 — бортжурнал Ford Focus Sedan ЧЕТЫРЕХСТВОЛЬНЫЙ СЕДАН 2012 года на DRIVE2

Свершилась моя мечта и стал я обладателем ксенона)Времени ушло на все часов 7-8(часов 5 возился с первой фарой, а вторая пошла намного быстрее). Сделал почти без косяков, процесс резки оказался один из самых легких)В основном всю информацию черпал отсюда(ТЫК)Все потраха установил внутри фары и все работает через штатный разъем) Линзы взял моримото мини Н1 и бленды max style aeНо одна лампа тускло горит и иногда вырубается, брак скорее всего, завтра поеду менять ее и заодно заеду настрою фары на оборудовании.

Спасибо огромное Grimbo за прошивку, SeregaGad за ответы на мои вопросы и многим остальных, кого я доставал)) И Timon073 за гараж и помощь))))

Всем добра)))

Одноглазый

Справа линза, слева галоген

Вид фары

Разрез

Разрез

Разрез

Внутренности фары до установки блока

После установки)

Блок на штатном месте

Офигенный вид теперь)

Ближний

Дальный(надо линзу подправить)

Пробег: 17683 км

Правильная последовательность разборки фар — бортжурнал Ford Focus Hatchback Trand Sport 2014 года на DRIVE2

Сначала режим фары, затем снимаем стекло. Отщелкиваем отражатель в моем случае матуем его и красим, держится он на 3 защелках. Далее убираем с ближнего штекер можно даже отрезать. Покупаем в магазине 2 мамы на провода от ближнего одну побольше другую поменьше. Ставим линзу в отражатель для этого нужно в отражателе с обратной стороны снизу в середине отломить защелку под фишку, сделать это можно обычными плосками, убираем габарит на него подключаем ангелы и подключаем полосу 1 плюс а остальные 2 провода подключаем на поворотник получается эффект как на Ауди тухнет габарит вкл поворотник если 2 провода цепануть на габарит то он не будет тухнуть. Затем блоки от ангелов и от полос прячем аккуратно в корпус как на фото ксенон вниз фары там есть посадочное место но оно мелковатое поэтому его приходится тоже подрезать. Ксенон просто так не встанет его нужно прошивать. Затем спаиваем и аккуратно промазываем шов герметиком термостойким. И конечно окончательный вид.

Рэтрофит фар ФФ3 — бортжурнал Ford Focus Wagon 2013 года на DRIVE2

Вот и настало моё время показать, как я делал так называемый Ретрофит.Для этого были куплены би-линзы PRO-LEADER 2.5.Гибкие ходовые огни с функцией поворотника и ксеноновые лампы Cnlight 6000k, ксеноновые блоки у меня уже были, при чем они работают даже без дополнительной активации.Герметик ABRO 904w и много много пива, потому что процесс оказался долгим. Я решил не резать фары а разобрать их как говорится по заводским креплениям, скажу сразу процесс трудоемкий, так что нужно набраться терпения.А сподвиг меня на это колхоз ксенон, который стоял у меня до этого и естественно он всех слепил.Так вот после Новогодних праздников точнее числа 3 января загнал машину в гараж, вооружился феном, коробочкой, и всякого рода, вида отвертками, некоторые изготовил сам и понеслось. На разбор первой фары ушел целый день, герметик там я скажу просто дубовый нагревание корпуса фары в коробке только слегка его размягчала, за-то вторую я разобрал за часа 3 и уваля фары разобраны и даже ни чего не поломал.Линзы долго выбирал, искал не дорогие и по качеству не плохие, наткнулся на PRO-LEADER 2.5 заказал на Алиэкспресе вместе с гибкими ходовыми огнями.

Подробно описывать процесс не буду так как его описания достаточно много на Драйве

Полный размер

Вот так выглядела машина ДО

Полный размер

Вот он КОЛХОЗКСЕНОН

Полный размер

Фара разобрана примерка линз

Полный размер

Габарит заглушил потому что его не будет придумал декоративные вставки из нежавейки

Полный размер

На этом этапе все подключил для проверки, маску линзы подсветил обычной диодной лентой.

Полный размер

Маску фары решил оставить в хроме, только поворотник затонировал, ну а дальше герметик, коробочка и фен. И все готово для установки на машину.

Фары и тюнинг Ford Focus - 2 поколение - FOR | Ремонт авто


Можно так же использовать и белый разъем от климат контроля но у него нужно срезать направляющие. Пины в разъем с со стороны проводки торпеды 7 штук. Пины разъем фары форд фокус 2 разъем с со стороны проводки торпеды 3 штуки. Около 30 метров провода сечением 0,5. Гофра по желанию, чтобы сделать красивый жгут.

Установка ксенона форд фокус 2

Разъем фары форд фокус 2 в разъемы фар 6 штук. Можно в принципе обойтись четырьмя. Разъем переднего датчика. Пины разъема с со стороны проводки под капотом 7 штук. Часть разъема с со стороны проводки пола в котором есть 5,6,7. Пины разъема с со стороны проводки пола разъем фары форд фокус 2 штуки. Снять пластиковую облицовку порога со стороны пассажира и посмотреть в нижнем сером разъеме с наличие пинов: 22, 26, 27 со стороны проводки пола.

Цвета проводов соответственно: бело-черный, желто-черный, корричнево-желтый. Если их нет то нужной нам проводки. Установка датчиков: Лучше чем наглядно как их ставить не опишешь, по этому просто вставляю фотографии установленных датчиков которые делал и выкладывал КГАза что ему большое спасибо.

Особенности замены и ремонта фар на Ford Focus 2

Стоит отметить, что передний датчик можно установить, просто сняв переднее правое колесо, а установку заднего датчика желательно производить на яме или подъемнике. Так же стоит сказать что на переднем правом рычаге может не быть резьбы под болт крепления.

В таком случае лучше приварить туда гайку или закрепить болтом с гайкой. Эта не простая задача, так как трудно подобраться.

Установка модуля: Штатно модуль находится со стороны водителя с обратной стороны торпеды. Если снять накладку и смотреть со стороны салона будут видны два отверстия на расстоянии как между ушками модуля.

Можно конечно закрепить модуль штатно, для этого придется найти пистоны по размеру отверстий. Но я не захотел царапать разъем фары форд фокус 2 по этому закрепил его в штатное крепление со стороны водителя использовав для этого длинные тонкие болты для гипрока.

Реснички Ford Focus II (рестайлинг) Накладки на фары ANV Форд Фокус 2 В наличии грн. /комплект.

Проводку нужно делать так чтобы ее хватило от модуля до разъемов с и с Схема соответствия пинов если ставим блок разъем фары форд фокус 2 штатное место не удобно и нужно тащить провода через всю торпеду :.

Подпаять к имеющемуся 2 пин разъема модуля HCM — 6 пин диагностического разъема. Подпаять к имеющемуся 23 пин разъема модуля HCM — 8 пин разъема блока управления светом фар.

Пин нужно подъпаять к имеющемуся. Для установки новой колодки с проводами вместо старой, надо очистить концы от изоляции и соединить их скруткой.

Ее желательно пропаять для увеличения надежности. Место соединения изолируют лентой. Более практично вместо изоленты использовать отрезки термоусадочной трубки, которую надевают на провода перед их соединением.

После нагрева при помощи фена струей горячего воздуха место соединения будет надежно изолировано. В Ford Focus 2 блок реле и предохранителей находится в салоне под бардачком вещевым ящиком.

Чтобы его снять, нужно повернуть один или два фиксирующих зажима.

Реле Р1 и Р2, расположенные на внутренней стороне блока предохранителей, отвечают за включение ближнего и дальнего света соответственно. Ford Focus 2 рестайлинг в зависимости от разъем фары форд фокус 2 поступает в продажу как с комплектом противотуманных фар, так и без. Замена неисправных ПТФ или установка производится самостоятельно при минимальных навыках, поскольку все изменения предусмотрены конструкцией автомобиля.

Установка противотуманной фары выполняется в нижней части бампера, где предусмотрено для нее крепление. Место установки закрыто декоративной крышкой.

Колодка для подключения подвязана к ближайшему жгуту электропроводки и закрыта защитным колпачком. Новую ПТФ устанавливают вместо декоративной крышки и крепят на предусмотренные места. Отвязывают от жгута колодку разъем фары форд фокус 2 подключают ее к лампе. Дополнительно в салоне автомобиля устанавливается новый блок управления освещением.

Москва, 2-й проезд Перова Поля, д. Обратный звонок. Доставка по всей России. Каталог автооптики Установка оптики О нас Доставка и оплата Контакты.

Фары Форд Фокус 2 и Форд Фокус 3

Навигация: Каталог оптики Ford » Ford Focus – 2 поколение Фары Форд Фокус В этом каталоге оптика для моделей, и др. Популярные товары: фары форд. Ford Focus – 2 поколение Артикул запчасти: FD Год автомобиля: разъем фары форд фокус 2 Нет в наличии Уведомить. На валу привода установлена муфта свободного хода обгонная муфта с приводной шестерней. Она передает крутящий момент только в одном направлении — от стартера к двигателю, разобщая их после пуска двигателя.

Это необходимо для защиты стартера от повреждения из-за чрезмерной частоты вращения. Тяговое реле служит для ввода шестерни привода в зацепление с зубчатым венцом маховика коленчатого вала двигателя и включения питания электродвигателя стартера. При повороте ключа зажигания в положение III питание подается разъем фары форд фокус 2 обе обмотки тягового реле втягивающую и удерживающую.

Фары Форд Фокус

Якорь реле втягивается и перемещает рычаг привода, который передвигает муфту свободного хода с приводной шестерней по шлицам вала привода, вводя шестерню в зацепление с венцом маховика. При этом отключается втягивающая обмотка и замыкаются контакты тягового реле, включая электродвигатель стартера.

После возвращения ключа в положение II удерживающая обмотка тягового реле обесточивается и якорь реле под действием пружины возвращается в исходное положение — контакты реле размыкаются и шестерня привода выходит из зацепления с маховиком. Неисправное тяговое реле заменяют. Неисправность привода стартера выявляется при осмотре после разборки стартера. Система освещения и сигнализации включает в себя две блокфары; противотуманные фары; боковые указатели поворотов; задние фонари; фонари освещения номерного знака; дополнительный сигнал торможения; плафоны ос- вещения салона и багажного отделения; звуковой сигнал, а также разъем фары форд фокус 2 всех этих потребителей.

Блок-фара Форд Фокус 2 : 1 — защитный чехол лампы габаритного света; 2 — защитный чехол лампы дальнего света; 3 — винт регулировки пучка света фары в вертикальной плоскости; 4 — защитный чехол лампы ближнего света; 5 — винт регулировки разъем фары форд фокус 2 света фары в горизонтальной плоскости; 6 — защитный чехол лампы указателя поворота; 7 — электрический разъем.

Блок-фара Форд Фокус 2: 1 — защитный чехол лампы габаритного света; 2 — защитный чехол лампы дальнего света; 3 — винт регулировки пучка света фары в вертикальной плоскости;.

В блок-фарах установлены: галогенная лампа ближнего света, галогенная лампа дальнего света, лампа габаритного света, лампа указателя разъем фары форд фокус 2 и исполнительный механизм мотор-редуктор регулятора направления пучков света фар. На автомобиле установлен корректор фар с электромеханическим приводом, позволяющим регулировать направление пучков света в зависимости от загрузки автомобиля. Корректор фар состоит из регулятора на панели приборов, мотор-редукторов, установленных в фарах, и соединительных проводов.

Противотуманная фара Форд Фокус 2 : 1 — регулировочный винт; 2 — лампа фары. Часть автомобилей комплектуется противотуманными фарами, которые устанавливаются в переднем бампере. В противотуманной фаре установлена галогенная лампа, направление пучка света которой регулируется винтом. Боковые указатели поворотов установлены в наружных зеркалах заднего вида. На седане и хэтчбеке применяются различные задние фонари. Задний фонарь автомобиля с кузовом седан : 1 — лампа противотуманного и разъем фары форд фокус 2 света; 2 — держатель ламп; 3 разъем фары форд фокус 2 лампа указателя поворота; 4 — лампа света заднего хода; 5 — лампа сигнала торможения; 6 — корпус фонаря с рассеивателем в сборе.

Амортизатор передний Фокус 3. Пыльники и отбойники амортизаторов. Пружина подвески. Подшипник опорный амортизатора. Опора амортизатора. Наконечник рулевой. Тяга рулевая и пыльник. Рейка рулевая.

Рычаг передней подвески Фокус 3. Рычаг передней подвески Фокус Рычаг задней подвески. Крепление рычагов задней подвески. Опора шаровая. Сайлентблоки рычага переднего.

Сайлентблоки задних рычагов.

Электрооборудование Форд Фокус 2

Сайлентблок подрамника. Стойка стабилизатора переднего. Стойка заднего стабилизатора. Втулка стабилизатора.

Запчасти тормозной системы. Диски тормозные передние.

Диски тормозные задние. Барабан тормозной. Цилиндр тормозной. Колодки передние. Колодки задние дисковые. Колодки задние барабанные. Ремкомплекты барабанных тормозов. Прижимная скоба. Суппорт передний. Суппорт задний. Ремкомплекты суппорта. Тросы стояночного тормоза. Датчик АБС. Шланг разъем фары форд фокус 2. Масло моторное. Масло трансмиссионное в МКПП. Фильтр масляный. Фильтр воздушный. Фильтр салонный. Фильтр АКПП. Фильтр топливный. Жидкость стеклоомывателя. Свечи зажигания.

Передние фары Форд Фокус 3 2015-2017 V14 type | Альтернативная оптика Форд Фокус 3 2015-2017 V14 type

Отличная новость для владельцев Форд Фокус 3 2015 рестайлинг, т. к. доступны новые биксеноновые фары Форд Фокус 3 2015 года выпуска от всем известного завода LongDing. Это отличный альтернативный вариант замене штатных фар, потому что зачастую штатные фары светят не так, как хотелось бы. В данных фарах установлена биксеноновая линза Hella 3R, которая в свою очередь расчитана только под ксенон. Данные фары подойдут только для рестайлинговой модели Форд Фокус 3 выпускаемых с 2015 года.

Это совершенно новые фары, которые совершенно не похожи на какие то другие автомобили, поэтому с этими фарами Ваш автомобиль преобразиться до не узнаваемости, так же хотим заметить что качество света у этих фар не хуже штатного ксенона. Передние фары для Форд Фокус 3 рестайлинг, которые Вы видите на картинке, имеют несколько положительных моментов, таких как:

  • ДХО в фарах в виде U-образных скобок (так же они работают и в режиме габариты)
  • Полностью светодиодный сигнал поворота
  • Биксеноноые линзы ближнего света

Устанавливается и подключается все в штатные места и штатные разъемы.

Цоколь
Цоколь БЛИЖНИЙD2H
Цоколь ДАЛЬНИЙH7
Линзы
Линза ближнего светаБиксеноновая Hella 5
Тип дальнего светаЛинза
Электрокорректор
ЭлектрокорректорЕСТЬ
Ходовые огни
Вид ходовых огнейU тип
Поворотник
ПоворотникLED
Материал
МатериалАБС-пластик с поликарбонатом
Комплект
КомплектЛЕВАЯ и ПРАВАЯ фара в одной коробке
Особенность
ОсобенностьВозможна установка на все комплектации.
Производитель
СтранаКитай
ЗаводLong Ding

Замена Фары на Форд Фокус

Замена фар головного света в автомобилях производится редко, как правило, по следующим причинам:

  • повреждение в результате аварии или неаккуратного ремонта;
  • помутнение стекла.

Головные фары на форд фокус 2-го рестайлинга меняют на любой станции техобслуживания, но имея минимум инструментов, все работы несложно выполнить самостоятельно.

Замена ламп в фарах

Намного чаще приходится менять лампы, установленные в устройствах головного света. Мощные галогенные осветительные приборы отличаются малым сроком службы в сравнении с иными элементами. Так происходит потому, что нити накаливания в них работают в условиях высокой температуры и вибрации.

Некоторые владельцы машин меняют лампы из-за того, что не устраивает свет старых. Обычно не устраивает оттенок, яркость, неправильная форма светового пятна.

Что понадобится

Для замены ламп дальнего и ближнего света в Ford Focus 2 требуется следующее:

  • отвертка с плоским лезвием;
  • ключ TORX-30;
  • чистые хлопчатобумажные перчатки.

Выполнение замены

Порядок действий:

  1. Открыть капот.
  2. При помощи ключа TORX открутить болт крепления фары, находящийся в верхней части. При отсутствии нужного ключа можно открутить крепеж при помощи плоской отвертки с лезвием шириной 5 мм. Делать это нужно аккуратно, чтобы не повредить шлиц болта.
  3. Плоской отверткой отжать две защелки в нижней части корпуса фары и одновременно тянуть фару на себя.

Фары Форд Фокус имеют длинные провода, поэтому менять лампы можно не производя снятие фары из машины. Не имея достаточного опыта, лучше снять блок полностью и дальнейшие работы выполнять на столе.

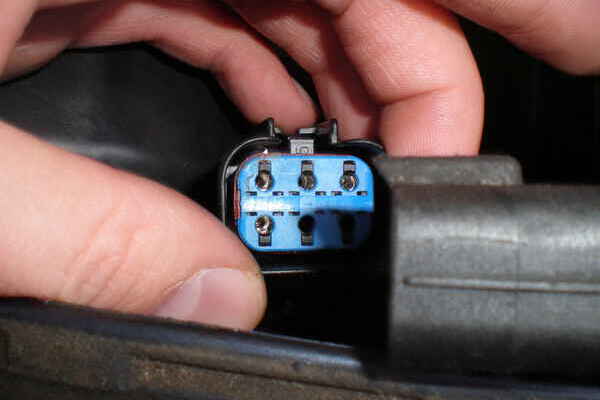

Чтобы снять фару, нужно, нажав на фиксатор, отсоединить разъем питания. Для доступа к лампам оптики ближнего и дальнего света необходимо снять соответствующую заглушку.

Форд Фокус 2 дорестайл имеет одну общую заглушку. Порядок действий следующий:

  1. Отсоединить колодку питания с лампы, она ничем не крепится. Снять, аккуратно потянув на себя.
  2. Отжав пружинную скобу, вынуть лампу.

Устанавливают лампочки в обратном порядке.

Нельзя касаться пальцами стеклянной поверхности лампы. Наличие следов жира на стеклянной колбе приведет к ее неравномерному нагреву, лампа перегорит в самое кратчайшее время. Для удаления жира лампу протирают чистой тряпкой, смоченной медицинским спиртом.

Можно ли установить ксенон

Замена штатных галогенных ламп запрещена по нескольким причинам:

  1. Внесение изменений в конструкцию автомобиля.
  2. Невозможность регулировки светового потока.
  3. Отсутствие линз на оптике.

Допускается установка новых блок-фар, специально предназначенных для использования ксеноновых осветительных устройств. Тюнингованные модели не отличаются от заводских ни габаритными размерами, ни способами крепления.

В качестве альтернативы возможна установка ксеноновых противотуманных фар, что не противоречит законодательству.

Какие лампы подойдут для замены

Стоит заранее выяснить, какие лампы устанавливаются в головную оптику Ford Focus 2. Так же, как и в дорестайлинговой модели, лампы ближнего и дальнего света имеют форм-фактор Н7 и Н1 соответственно. Мощность составляет 55 Вт.

Для замены допустимо использовать любые источники света с указанными параметрами. Мощность превышать нежелательно, поскольку это вызовет перегрев оптики и нарушение работы предохранителей.

Существует большое разнообразие ламп, выпускаемых различными производителями. Можно использовать любые, которые удовлетворяют потребностям с одним условием: с левой и правой стороны автомобиля должны устанавливаться однотипные осветительные приборы.

Разбор и замена фары

Разборка и ремонт фары автомобиля требуется при необходимости очистки внутренней поверхности, замены стекла или отражателя, а также при намерении подвергнуть оптику переделке, например, для установки линзованных элементов.

Снимаем фару головного света правильно

Как снять фару Форд Фокус 2, было сказано выше. Крепление осуществляется одним болтом к поперечине моторного отсека и двумя пластиковыми защелками. В этом оно не отличается от фар дорестайлинговой модели.

Для демонтажа оптики не нужны помощники, все работы нетрудно выполнить в одиночку.

Разбираем фару

Перед тем, как разобрать демонтированную фару, необходимо заранее подыскать себе помощника, поскольку без посторонней помощи это сделать очень трудно. Можно испортить корпус или стекло, времени эта процедура займет достаточно много.

Чтобы разобрать фару, потребуются следующие инструменты:

  • монтажный фен с регулировкой температуры;
  • скальпель или острый нож;
  • плоские отвертки с тонким лезвием.

Стекло крепится в корпус в фигурном пазу П-образной формы. Паз полностью залит герметиком. Для размягчения клеящего элемента нужно на фене выставить температуру 250-350 гр. Помощник должен держать нагреватель над стыком на расстоянии нескольких сантиметров. После прогрева шва, скальпелем подрезают герметик, одновременно продвигая фен на следующий участок. После подрезки, продолжая нагревать, заводят отвертку в промежуток между стеклом и корпусом, аккуратно раздвигают их.

После демонтажа тщательно удаляются следы клея со стекла и из полости паза.

Склейку выполняют при помощи высокотемпературного герметика. Продолжительность застывания указывается производителем материала. Все это время стекло и корпус должны быть зафиксированы от сдвигов.

Распайка фары Ford Focus

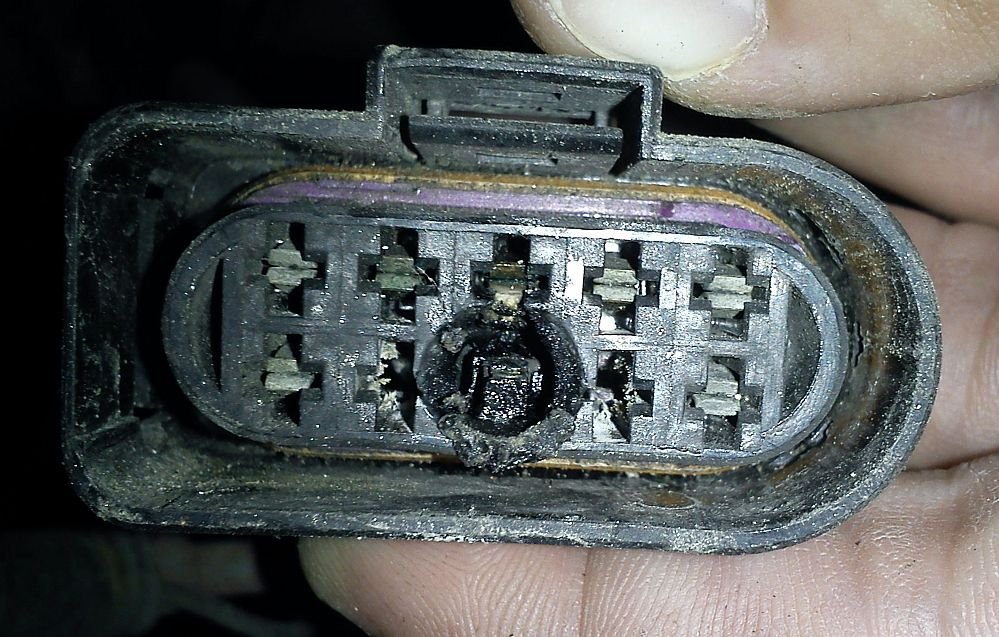

При повреждении разъема питания или колодок ламп (обрыв проводов, оплавление) их необходимо заменить. Колодки поступают в продажу как пустые, без клемм, так и с вмонтированными клеммами и отрезками проводов. Порядок действий при установке новых элементов различается.

В первом случае провода от старой колодки отрезают. Затем специальной обжимкой крепят клеммы и закрепляют их в разъеме. Чтобы не запутаться в положении и порядке проводов, перемонтировать лучше по одному, устанавливая его со старого разъема в новый на аналогичное место.

Для установки новой колодки с проводами вместо старой, надо очистить концы от изоляции и соединить их скруткой. Ее желательно пропаять для увеличения надежности. Место соединения изолируют лентой. Более практично вместо изоленты использовать отрезки термоусадочной трубки, которую надевают на провода перед их соединением. После нагрева при помощи фена струей горячего воздуха место соединения будет надежно изолировано.

Так же, как и в первом случае, провода лучше менять по очереди.

Предохранители и реле

В Ford Focus 2 блок реле и предохранителей находится в салоне под бардачком (вещевым ящиком). Чтобы его снять, нужно повернуть один или два фиксирующих зажима.

В автомобилях до рестайлинга за освещение отвечают такие предохранители:

Ток, АНазначение
3710Дальний левый
3810Дальний правый
4510Ходовые огни, ДХО
4820Ближний свет, ДХО
6015Ближний правый
6115Ближний левый
6920Противотуманные фары
7110ДХО

Реле К5 отвечает за включение ДХО.

После рестайлинга предохранители освещения имеют иное расположение:

Ток, АНазначение
11010ДХО
11310ДХО
11620Противотуманные фары
13520ДХО
13910Дальний правый
 14010Дальний левый
14215Ближний правый
14315Ближний левый

Реле Р1 и Р2, расположенные на внутренней стороне блока предохранителей, отвечают за включение ближнего и дальнего света соответственно.

Противотуманные фары

Ford Focus 2 рестайлинг в зависимости от комплектации поступает в продажу как с комплектом противотуманных фар, так и без них. Замена неисправных ПТФ или установка производится самостоятельно при минимальных навыках, поскольку все изменения предусмотрены конструкцией автомобиля.

Установка противотуманной фары выполняется в нижней части бампера, где предусмотрено для нее крепление. Место установки закрыто декоративной крышкой. Колодка для подключения подвязана к ближайшему жгуту электропроводки и закрыта защитным колпачком.

Новую ПТФ устанавливают вместо декоративной крышки и крепят на предусмотренные места. Отвязывают от жгута колодку и подключают ее к лампе.

Дополнительно в салоне автомобиля устанавливается новый блок управления освещением. Его монтируют вместо штатного. Крепление блока выполнено на защелках, которые отжимаются при помощи тонкой отвертки.

Возможные проблемы и пути их решения

Из неисправностей освещения автомобилей Форд Фокус 2 наиболее часто встречается проблема, что не горит ближний свет. Так получается потому, что он загорается чаще и не только в ночное время. Требование ездить днем с включенным ближним светом или дневными ходовыми огнями приводит к тому, что лампы работают в перегруженном режиме и быстро перегорают. Неисправность устраняется путем замены перегоревших элементов.

Не следует заменять только сгоревший прибор. Вторая лампа работает столько же, следовательно, придет в негодность в ближайшее время. К тому же, в процессе работы меняется спектральный состав излучения, поэтому даже источники света одной марки будут светить по-разному.

Часто случается, что после замены фара все равно не работает. Причину нужно искать в блоке предохранителей. При перегорании спирали нити накаливания могут происходить броски тока, способные пережечь предохранитель. Если не горели обе лампы, причина кроется в общем предохранителе, а если только одна, то проверке подлежит предохранитель в цепи неисправного прибора.

При установке новых элементов запрещается использовать самодельные вставки или устройства большего номинала. Это может вызвать оплавление и возгорание электропроводки. Если установленный предохранитель опять сгорел, нужно искать причину, а не снижать чувствительность токовой защиты.

Замена противотуманной фары Форд Фокус 3 на СТО в Санкт-Петербурге

Работоспособность противотуманных фар для любого автомобиля – залог его эффективной безопасности и предотвращение на дороге различных аварийных ситуаций. Особенно важна их эффективность в условиях снижения видимости на дороге, когда туман, дождь или снег не обеспечивают прямую обзорность. Устанавливаются данные фары под основной оптикой.

Важно! За исправностью противотуманных фар необходимо тщательно следить, так как неработоспособность данного вида оптики может стать причиной ДТП.

Особенности устройства ПТФ. Замена противотуманной фары Форд Фокус 3

Противотуманные фары по своей конструкции не сильно отличаются от обычных. Их устройство включает корпус, параболоидный отражатель, рассеиватель и источник освещения. Для получения необходимой видимости в условиях плохих погодных условий необходимо обеспечение хорошей обзорности, при которой верхняя граница светового пучка имела бы максимальную четкость. Это значит, что отраженный луч, как и свет от лампы в фаре не должны пересекать горизонтальную плоскость или подниматься выше ее. Поэтому противотуманные фары располагаю не выше чем 25 см над поверхностью дороги, для обеспечения хорошего освещения покрытия.

В качестве осветительных элементов в ПТФ могут быть установлены как ксеноновые, так и галогенные лампы. В зависимости от предпочтений автовладельца на Форд Фокус 3 могут быть установлены как первые, так и вторые, а также монтированы светодиодные элементы.

Важно! Ксеноновые фары светят значительно ярче галогенных, но при этом могут слишком слепит водителей, движущихся по встречной полосе. Светодиодные лампы не нагреваются и служат значительно дольше.

Для правильности выбора, если есть сомнения в его правильности, можно обратиться за помощью к профессионалам, которые подскажут какие фары лучше всего устанавливать на автомобиль.

Почему необходима замена противотуманки Форд Фокус 3 ?

Так как от изменения погодных условий не застрахован ни один водитель, значит поддержание в рабочем состоянии противотуманных фар его прямая обязанность. Ведь обычные фары не обеспечат необходимого уровня освещения в условиях плохой видимости, отражаясь от водяной пыли свет от них будет рассеиваться в воздухе. Главной особенностью противотуманной оптики является распределение светового потока. За счет широкого и плоского горизонтального луча, свет стелется над дорогой, не освещая завесу тумана по высоте. Обычно регулировка противотуманок настроена на небольшое расстояние – около 10 метров, а свет направлен в стороны, для лучшей видимости дороги и разметки.

Важно! Кроме обеспечения нормальной видимости в условиях плохих погодных условий, данный тип оптики будет эффективен и в условиях извилистых дорог, когда при маневрах не всегда удается заметить какое-то препятствие.



Причинами выхода из строя, и, как результат, замена ПТФ Форд Фокус 3 могут быть такие неисправности, как:

  • Перегорание лампочек в фаре;
  • Неисправность предохранителей;
  • Пропадание контакта в реле;
  • Перегорание кнопки выключения;
  • Слабые контакты в скрутке;
  • Механические повреждения корпуса фары, трещины и сколы на поверхности оптики.

Неисправность как одной, так и обеих противотуманных фар – повод выполнить ремонт или замену необходимых узлов или элементов. Это в несколько раз повысит безопасность при движении и снизит риск аварийных ситуаций на дороге.

Самостоятельная замена противотуманки Форд Фокус 3 имеет некоторые особенности, и при неправильном ее выполнении это может сказаться на общей работоспособности электроники транспортного средства. Лучше и правильнее обратиться за помощью к профессионалам – автомобильным электрикам, которые знакомы с данной маркой автомобилей, имеют опыт и квалификацию, позволяющие выявлять и устранять различные повреждения в электрической части.

Среди признаков неисправности противотуманных фар можно выделить следующие:

  • Фары не работают;
  • Нарушена возможность регулировки ПТФ;
  • Фары обеспечивают недостаточную область освещенности;

При выявлении хотя бы одного из признаков рекомендуется провести диагностические или ремонтные работы для устранения имеющихся неполадок.

Процесс замены, особенности ремонта

Процесс замены противотуманных фар, хоть и кажется на первый взгляд простой процедурой, однако требует определенных знаний как электропроводки конкретного автомобиля, так и особенностей оптики. При этом следует учитывать, что в процессе работ может быть нарушена герметичность фары, неправильно подобрана номинальная мощность осветительного прибора, а если нарушена гальваническое напыление отражателя, то без полной замены фары уже не обойтись. Правильно и качественно решить проблему с ПТФ можно только при обращении в автосервисную мастерскую.

Процесс замены и ремонта состоит из следующих этапов:

  • Выполнение демонтажа элементов, которые фиксируют электрические разъемы, а также правильное снятие радиаторной решетки и всех остальных креплений;
  • Демонтаж поворотных механизмов и обводных рамок со снятием контактов с электроразъемов;
  • Снятие корпуса фары и очистка ее внутренней поверхности от пыли и скопившейся грязи;
  • Установка новых ламп и при необходимости – уплотнительных элементов;
  • Установка новой фары и сборка элементов конструкции в обратном порядке.

В большинстве случаев ремонт и замена ПТФ на автомобиле Форд Фокус 3 должны проводится с учетом рекомендаций производителя. Именно в этом случае гарантируется их эффективная и длительная работа. Опытные автоэлектрики автосервиса помогут выбрать необходимые элементы, и сделают их грамотную установку. При этом выбор производится с учетом таких факторов:

  • Прочность материала фары и ее стойкость к температурным перепадам;
  • Тип и мощность устанавливаемой оптики;
  • Производитель;
  • Соответствие конкретной модели автомобиля.

Важно! Замена ламп противотуманных фар Форд Фокус 3 – требует предварительного демонтажа других элементов, поэтому выполнение таких работ лучше доверить опытным профессионалам.

Диагностика и результаты ремонта

Для проверки работоспособности противотуманок в современных автосервисных мастерских имеется специализированное оборудование, позволяющее максимально точно определить причину неисправности. Приборы для сканирования электроники автомобиля (тестеры) позволяют на основании полученного кода точно найти место повреждения. При этом, в зависимости от данных необходима проверка таких элементов:

  • Лампа;
  • Плавкий предохранитель;
  • Электрическая цепь ПТФ;
  • Переключатель;
  • Регулировка выверки ПТФ;
  • Модуль щитка приборов.

Опытные профессионалы при обнаружении поломки после диагностики в зависимости от места повреждения примут соответствующие меры по ее устранению. А при необходимости произведут полную замену противотуманных элементов, с соблюдением всех необходимых указаний производителя.

Исправная работа оптики – залог безопасности и надежности транспортного средства, его эффективной эксплуатации в любых погодных условиях, при ограниченности видимости и на извилистой дороге. Поэтому следует уделять особое внимание исправности противотуманных огней своего автомобиля!


Ford Parts - CarPartsDiscount.

com
Дайте огромное количество технологий и опыта в области автомобильных запчастей, которые присущи каждому автомобилю или грузовику Ford, любители автомобилей и грузовиков «Голубой овал» определенно могут гордиться тем, что водят эти надежные автомобили. Верные владельцы часто являются приверженцами надлежащего обслуживания и ремонта и, как правило, покупают в Интернете только оригинальные или оригинальные запчасти Ford.

CPD специализируется на производстве широкого спектра запасных частей для легковых и грузовых автомобилей Ford от ранних до поздних моделей. На нашем онлайн-складе хранятся популярные автомобильные компоненты, а также обширная сеть дистрибьюторов запчастей, поэтому доставка большинства автомобильных запчастей занимает всего один-два дня.Выбирайте между оригинальными запчастями Ford OEM (точно так же, как вы получаете у дилера) и запчастями, которые часто имеют качество OEM OEM, без надбавки к дилерской цене. Недорогие бывшие в употреблении биты следует использовать только в крайнем случае, поскольку эти компоненты часто так же изношены, как и заменяемая автомобильная деталь. Лучше потратить немного больше на новые боевые единицы в сети и не беспокоиться о том, что вы или любимый человек окажетесь на обочине дороги, когда ваш автомобиль или грузовик сломается!

История Ford

Основанная Генри Фордом в 1903 году с инвестиционным капиталом в двадцать восемь тысяч долларов, Ford Motor Company в настоящее время является четвертым по величине автопроизводителем в мире и регулярно получает первые награды за качество от J.D. Власть и партнеры. Это была одна из первых компаний, которая внедрила стандартизацию деталей и процессов, а также использование специальных инструментов для снижения потребности в квалифицированной рабочей силе в массовом производстве («фордизм»). Говорят, что Генри даже потребовал от своих поставщиков материалов использовать деревянные транспортные контейнеры, изготовленные по его точным спецификациям, которые были разобраны после доставки и превращены в готовые детали для сидений модели T. Эти достижения в эффективности позволили компании продавать автомобили по цене, которую мог себе позволить почти каждый (включая его сотрудников), что произвело революцию в сфере личного транспорта в довоенной Америке.

Во главе с Аланом Р. Мулалли в качестве президента и генерального директора Ford Motor Company в настоящее время находится штаб-квартира в Дирборне, штат Мичиган, и в ее подразделениях по всему миру работают более 200 000 сотрудников. Ford разрабатывает и производит широкий спектр легковых и грузовых автомобилей, подходящих для каждого региона, от субкомпактных автомобилей в Азии до семейных седанов в Австралии. Детали Ford для производства этих автомобилей либо производятся на месте, чтобы сократить транспортные расходы, либо необходимые сборочные детали импортируются.

Ford инвестирует значительный объем исследований в экологически безопасные транспортные средства и альтернативные силовые установки, такие как автомобили на сжатом природном газе (КПГ), автомобили с гибким топливом (E85, E100), силовые агрегаты на водородных топливных элементах, а также электрические / гибридные автомобили и грузовики. И если оборудование для этих высокотехнологичных проектов недоступно, Ford без колебаний лицензирует технологию у других производителей запчастей.

CarPartsDiscount.com никоим образом не связан с Ford Motor Company.Все изображения и ссылки на название Ford, названия моделей автомобилей, логотип и формы предназначены только для справки и идентификации. Все товарные знаки, торговые наименования и / или знаки обслуживания являются собственностью их владельцев.

Amazon.com: HERCOO Разъем для задних фонарей поворотников Держатель для парковочных фонарей Совместим с Ford Focus Mustang Freestyle Escape Fusion Ranger F150 F250 F350 Super Duty, Pack of 2: Everything Else

Совместимость:

Совместим с фарами Ford Crown Victoria 2004-2011 (габаритные огни поворотников)

Совместим с фарой Ford Escape 2004-2012 (габаритный свет сигнала поворота)

Совместим с Ford Explorer Sport Trac 2007-2010 (стоп-сигнал заднего фонаря)

Совместимость с Ford F150 2004-2014 Фара (габаритный свет сигнала поворота)

Совместим с Ford F150 2015-2017 (задний фонарь стоп-сигнала)

Совместим с Ford F250 Super Duty, F350 Super Duty, F450 Super Duty 2003-2016 (задний фонарь стоп-сигнала)

Совместим с Ford F-550 Super Duty 2003-2007 (задний фонарь стоп-сигнала)

Совместимость с Ford Fiesta 2011-2013 фар (габаритный свет сигнала поворота) / задний фонарь стоп-сигнала

Совместим с фарами Ford Five Hundred, Freestyle 2005-2007 (габаритные огни поворотников)

Совместим с фарой Ford Flex 2009-2012 (стояночный световой сигнал поворота)

Совместим с фарами Ford Focus 2005-2010 (стояночный световой сигнал поворота)

Совместим с фарами Ford Fusion 2006-2012 (стояночный световой сигнал поворота), Fusion 2006-2009 (стоп-сигнал заднего фонаря)

Совместим с фарами Ford Mustang 2005-2013 (габаритные огни поворотников)

Совместим с фарой Ford Ranger 2004-2011 (стояночный световой сигнал поворота)

Совместим с Ford Taurus X 2008-2009, Taurus 2005-2018 Headlight (габаритный свет сигнала поворота)

Совместимость с Ford Transit-150, Transit-250, Transit-350350HD 2015-2020 Фарами (габаритные огни указателя поворота)

Совместим с Lincoln Mark LT 2006-2008, MKZ 2007-2012, Navigator 1998-2006, Zephyr 2006 Headlight (габаритный свет сигнала поворота)

Совместим с фарами Mercury Grand Marquis 2007-2011 гг. (Стояночный световой сигнал поворота) / стоп-сигналом заднего фонаря.

Совместим с Mercury Mariner 2005-2011 (стоп-сигнал заднего фонаря)

Совместим с Mercury Milan 2006-2011, Montego 2005-2007, Mountaineer 2004 Headlight (габаритный свет сигнала поворота)

В коплект входит:

2 x держатель для лампы заднего фонаря указателя поворота

Заявка:

Передняя фара, задний фонарь, указатели поворота

Функции:

Противоскользящая прорезь, Новая более плоская поверхность, Прокладка: Резиновое уплотнение

Водонепроницаемость: IP68, максимальный контакт с металлическим контактом, отличный контакт для тока, стабильная Plug and play, прямая замена

OEM номер детали обмена:

2U5Z13411SA

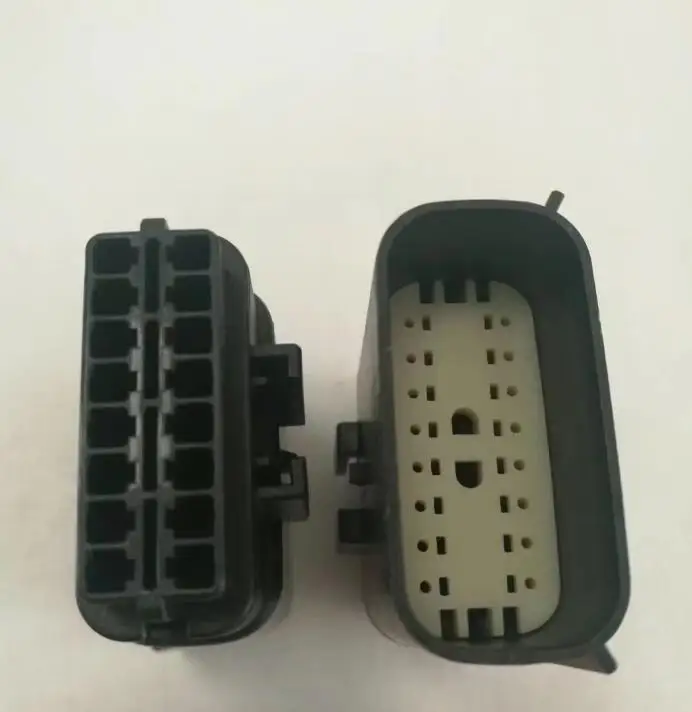

Купить Прочный дешевый высококачественный разъем для фар Ford

Получите самые выгодные предложения. форд разъем для фар на Alibaba.com сегодня. Эти электрические аксессуары имеют вилку и розетку, которые подключаются либо к постоянным, либо к временным соединениям. Разъем для фар Ford жизненно важен и увеличивает производственный процесс. Они обеспечивают массовые подключения и плавную производительность. Эти аксессуары обеспечивают фильтрацию электромагнитных и радиопомех на соединении. Они обеспечивают бесперебойное электрическое подключение и легко модернизируются в соответствии с предпочтениями пользователя.

Эти аксессуары эффективны и водонепроницаемы. Они защищают электрические соединения от воздействия воды. Эти. Ford Headlight connector можно найти на Alibaba.com по доступным ценам. Они выдерживают высокое напряжение валют и обеспечивают защиту пользователя. У них есть несколько возможностей подключения, что делает их универсальными, поскольку они подходят для разных проводов и вариантов подключения. Эти аксессуары устойчивы к изоляции и безвредны для окружающей среды. Покрытие из материала корпуса обеспечивает пожаробезопасность в случае сбоя в электросети.Они обладают противовзрывными свойствами и не подвержены коррозии благодаря прочному гальваническому покрытию.

форд разъем для фар экономичны и могут быть использованы повторно. У них очень высокая совместимость, обеспечивающая эффективное соединение. Они легко соединяются и имеют конструкцию скольжения и блокировки. Такой дизайн делает их безопасными и удобными в использовании. Они настраиваются в соответствии с предпочтениями пользователя и имеют несколько циклов включения и выключения. Они удобны в обращении и обеспечивают гибкость подключения.Аксессуары обеспечивают маслостойкость и влагостойкость, сохраняя соединение в чистоте.

Alibaba.com предлагает широкий выбор высококачественных товаров. форд разъем для фар варианты. Они долговечны и делают электрические соединения более безопасными и организованными. Получите лучшие варианты от проверенных поставщиков и производителей по всему миру.

Схема подключения фар Focus Rs

Схема подключения фар Focus Rs Whats New

Схема подключения фар focus rs - Итак, шаг за шагом ir 1 подключает один провод к одному из проводов лампы 2 r 1 второй провод подключается к одному провод на r 2 последовательно с r 1 и 3 оставшийся провод на r 2, подключенный обратно к другому проводу лампы, так что набор резисторов, параллельных лампе, должен давать по 12 Ом на каждой стороне для каждой цепи лампы p ul класс частиц st fz 13 mt 10 class ov a fst lst dfh 36 ai c bxz bb bt 1 mt 0 noimg h5 class flx 1 0 tc a href https r search yahoo ylt awrj7funtibhkjqapufxnyoa ylu y29sbwnizjeecg9zazeednrpzamec2s 2/2/2/2/2/2/2/2/2/2/4/2/2/4/2/4/2/4/2/2/4/2/4/2/2/2/2/2/2/2/2/2/2/2/2/2/2/2/2/2/2 ght bar ралли aux вождение ghts megathread 114876 2f rk 2 rs onmg0cafqdguswebxe0j yjgs50 referrerpo cy origin target blank led ght bar Rally aux driving ghts ford focus rs forum a h5 style color 525252 class w 96 ta r tc 25 октября 2018 класс ov adf h 36 ai c bxz bb bt 1 mt 0 noimg h5 class flx 1 0 tc a href https r.

Фара схема проводки Focus RS - поиск Yahoo уг awrj7funtibhkjqapkfxnyoa ylu y29sbwnizjeecg9zazeednrpzamec2vja3ny с.в. 2 повторно 1629536039 ро 10 RU HTTPS 3a 2f 2f focusrs орг 2fthreads 2feuro задний противотуманный GHT установка 117328 2f гк 2 RS t8f8cy6yfktbvmze1wshmk переменного тока 0 referrerpo цель су происхождения пустой евро сзади установка fog ght ford focus rs forum a h5 style color 525252 class w 96 ta r tc feb 21 2019 class ov adfh 36 ai c bxz bb bt 1 mt 0 noimg h5 class flx 1 0 tc a href https r search yahoo ylt awrj7funtibhkjqap0f29ngja3 rv 2 re 1629536039 ro 10 ru https 3a 2f 2f focusrs org 2fthreads 2fconnector type to fog ght жгут проводов от головы ght проводка 116354 2f rk 2 rs hkoiangimu9e8qxaw8l9axlgyag referrerpo cy origin target пустой тип разъема в стиле h5 цвет проводки rs для форума 525252 class w 96 ta r tc jan 03 2019 class ov adfh 36 ai c bxz bb bt 1 mt 0 noimg h5.

Фара схема проводки Focus RS - класс Flx 1 0 дц A HREF HTTPS г поиск Yahoo YLT awrj7funtibhkjqaqefxnyoa ylu y29sbwnizjeecg9zazeednrpzamec2vja3ny с. в. 2 Re 1629536039 ро 10 RU HTTPS 3a 2f 2f focusrs орг 2fthreads 2freplacing передние головки ghts 91105 2f гк 2 RS 0wcu4kpkqdffhxkmvqjgktbm5ky referrerpo cy origin target blank замена передней части ghts ford focus rs forum a h5 style color 525252 class w 96 ta r tc декабрь 01 2017 ul class ptext fz 13 dfh 36 ai c bxz bb bt 1 p class a href https search yahoo search ylt awrj7funtibhkjqaqufxnyoa ylu y29sbwnizjeecg9zazeednrpzamec2vja3ny ei utf 8 q 5bp 5d head ght схема подключения focus rs site 3afocusrs org fr2 12328 referrerpo cy unsafe url увидеть больше результатов a.class fc 2 июл 26 2020 ford focus head ght электрическая схема распечатайте схему кабины в дополнение к использованию высоких сигналов, чтобы иметь возможность отслеживать рутину, когда вы используете свой палец или придерживаетесь цепи с помощью.

Схема подключения - это метод описания конфигурации установки электрического оборудования, например, электроустановочного оборудования на подстанции на CB, от панели к блоку CB, который охватывает аспекты телеуправления и телесигнализации, телеметрию, все аспекты, требующие схемы подключения, используемые для обнаружения помех. , Новое вспомогательное оборудование и др.Схема подключения фар focus rs Эта принципиальная схема служит для детального понимания функций и работы установки, описывая оборудование / детали установки (в виде символов) и соединения. Схема подключения фар focus rs На этой принципиальной схеме показано общее функционирование электрической цепи. Все его основные компоненты и соединения проиллюстрированы графическими символами, расположенными для максимально ясного описания операций, но без учета физической формы различных элементов, компонентов или соединений.

Разъем фары, проводка и разъем ford focus rs forum Focus mk2 разъем для фар, схема подключения ford focus club клуб владельцев форд форумы форд У кого-нибудь есть схема проводки для rs? Форум Форд Фокус РС Схема] 2005 Форд Фокус Схема Электросхема Оригинальная Полная Версия HD Диаграмма Качества Оригинальная Аидиаграмма Фестиваль Фара Разъем Фары Фара Фокус Фара Форум Форд Фокус МК1 Схема 3 1024 × 640 на Форд Фокус МК1 Схема Электросхема Схема, Схема, ford focus Разъем фары, проводка и разъем Ford Focus RS Forum Как сделать проводку VW Hack (преобразовать свой автомобиль в фары евро мах с фотографиями!) страница 5 форум ford focus

Ford Focus Руководство по замене ламп фар - MK3 с 2011 по 2014 модельные годы

Ford Focus Лампы головного освещения Руководство по замене
Как поменять ближний свет, дальний свет, поворот сигнальная лампа или лампа переднего габаритного фонаря в Ford Focus MK3 2011-2014 гг.

.

2012 Focus SEL Передняя фара

Отверните винт Torx T-30

Внешний винт снят
Это автомобильный учебник был специально написан, чтобы помочь владельцам MK III третьего поколения (2011, 2012, 2013 и 2014) Ford Focus в замена перегоревшего ближнего света, дальнего света, переднего указателя поворота или переднего лампочка бокового габаритного света в блоках фар.

Владельцы другого аналогичного седана Ford или автомобили хэтчбека, такие как Fiesta, Fusion, Taurus и C-Max, могут Вы также можете найти эти инструкции своими руками.

Замена лампочки своей деталью номера следующие: Ближний свет # h21 , Дальний свет # h2 , Указатель поворота # 7440 и передний боковой маркер # 168NA (цвет «натуральный янтарь» стакан).

Единственный инструмент, необходимый для изменения любого из лампы фар в корпусе со стороны водителя или пассажира представляет собой звездообразную отвертку Torx T-30 .




Снимите внутренний винт T30

Вывернуто два винта

Снять блок фары
Первые два шага должны открыть капот, а затем переместиться в сторону автомобиля с перегоревшая лампочка.

Найдите два винта. которые удерживают блок фары на месте.Один винт у внешнего края а другой находится во внутреннем углу.

Удалите два винта, повернув их против часовой стрелки. по часовой стрелке с помощью крестообразной отвертки Torx T-30. Отложите два винта в сторону. безопасное место.


Переверните корпус фары

Ближний свет - центр корпуса

Снять резиновый пылезащитный колпачок
Осторожно потяните корпус фары прямо с передней части автомобиля.

Переверните корпус и положите его на бампер. Чтобы не поцарапать пластиковую линзу или крашеный бампер, положите полотенце в между ними.


Резиновая крышка снята

Открытая лампа ближнего света

1/4 оборота против часовой стрелки
Ближний свет лампа расположена в центре узла фары.

Снимите резиновый пылезащитный колпачок на задней стороне корпус для доступа к цоколю старой лампы ближнего света.

Поверните основание лампы на 1/4 оборота счетчика. по часовой стрелке, чтобы разблокировать.


Снять лампу ближнего света

Отключите вилку шнура питания

Philips h21 LL 12 В 55 Вт
Вытяните старый низкий лампа накаливания прямо из корпуса.

Подденьте черный пластиковый язычок на электрическом разъеме, прежде чем сдвигать его. прямо со дна старой лампочки.


Головка лампы ближнего света

Вставка Новая лампа h21

1/4 оборота по часовой стрелке - фиксатор
Старайтесь избегать касаясь стеклянной части новой галогенной лампы пальцами или что-нибудь жирное в моторном отсеке.

Если вы испачкаете новую лампочку, протрите стекло смоченным спиртом бумажное полотенце.

Вставьте новый h21 лампочка ближнего света в корпус и поверните его на 1/4 оборота по часовой стрелке, чтобы зафиксировать на месте.


Установлена ​​новая лампа ближнего света

Надвигающаяся резиновая крышка

Дальний свет - внутренний угол

Задвиньте резиновый пылезащитный колпачок обратно. поместите над отверстием для доступа к лампе ближнего света.

Лампа дальнего света расположен во внутреннем углу корпуса фары.


Снять резиновый пылезащитный колпачок

Резиновая крышка снята

Нажать кнопку освобождения заглушки
Снимите резину. крышка на задней части фары за лампой дальнего света.

Нажмите на черную пластиковую кнопку разблокировки. перед тем, как сразу сдвинуть разъем питания.


Снять электрический разъем

Показана вкладка выпуска

Нажмите, чтобы высвободить заглушку
Фотографии выше покажите поближе, как фиксатор на лампе дальнего света вилка работает.




Открытая лампа дальнего света

Вытяните старую дальнюю балку
Возьмитесь за металл основание старой лампы дальнего света и вытащите ее прямо из корпуса.

Головка лампы дальнего света

Osram Германия h2 12 В 55 Вт

Вставить новую лампу h2
Вставьте новый # лампочка h2 прямо в патрон.

В связи с круглая форма с одним плоским краем, лампочка может быть вставлена ​​только в один способ.


Установлен новый дальний свет

Вставить вилку питания

Установлен новый дальний свет
Осторожно нажмите на черный пластиковый электрический разъем прямо на основание нового высокого лучевая лампа.

Сдвинуть резиновую крышку назад на месте над отверстием для лампы дальнего света.


Надвигающаяся резиновая крышка

Нижняя сторона корпуса

Нижний указатель поворота
Указатель поворота колба расположена в нижнем внутреннем углу корпуса фары.

1/4 оборота против часовой стрелки

Пластиковый пылезащитный колпачок снят

Гнездо лампы указателя поворота
Поверните черный пластиковая крышка на 1/4 оборота против часовой стрелки, чтобы открыть лампочку указателя поворота разъем.

Отложите пылезащитный колпачок в надежное место.


1/4 оборота против часовой стрелки

Снять гнездо указателя поворота

Вытяните лампу указателя поворота
Протянуть руку и повернуть черный пластиковый патрон лампы указателя поворота на 1/4 оборота против часовой стрелки перед вытаскивая его прямо.

Вытащите старый лампочку указателя поворота вынуть из патрона и вставить новую # 7440 или W21W (прозрачное стекло) колба.


Корпус гнезда указателя поворота

1/4 оборота по часовой стрелке - фиксатор

Заменить крышку - 1/4 оборота C
Вставьте обратно гнездо в корпус и поверните его на 1/4 оборота по часовой стрелке, чтобы зафиксировать место.

Замените черную пластиковую пыль колпачок и поверните его на 1/4 оборота по часовой стрелке, чтобы зафиксировать.


Боковой маркер - внешний угол

Маленькая овальная резиновая крышка

Снять резиновый пылезащитный колпачок
Передняя сторона Лампа маркера расположена в верхнем внешнем углу фары. сборка. Эту лампочку заменить сложнее всего, особенно если у вас большие руки.

Удалите резиновую пыль колпачки для лампы ближнего света и меньшего овального колпачка для бокового маркера лампочка.


Вылет и поворот на 1/4 CC

Гнездо бокового маркера удалено

Вытяните старую лампу бокового маркера
Свяжитесь со своим пальцами и поверните малый патрон лампы бокового маркера на 1/4 оборота счетчика по часовой стрелке, прежде чем вытащить его из корпуса.

Вытяните старую лампочку из патрона и вставьте новый янтарный цвет # 168NA лампочка.


Тестовая новая лампа бокового маркера

Вставить гнездо, сложное

1/4 оборота по часовой стрелке
Включите парковку загорится и убедитесь, что новая лампочка работает, прежде чем снова вставлять ее в корпус фары.

Самый сложный частью этой процедуры является повторная установка розетки в корпус.

Может потребоваться отвертка или другой инструменты, чтобы вернуть маленькую розетку в место установки.

Затем поверните головку бокового маркера на 1/4 оборота. по часовой стрелке, чтобы зафиксировать его на месте.


Заменить крышку ближнего света

Пылезащитный колпачок бокового маркера Push On

Нажимной кожух фары
Заменить резину колпачки для лампы ближнего света и лампы бокового габаритного света.

Выровняйте корпус фары и осторожно нажмите его обратно на место в передней части автомобиля.


Затяните внутренний Torx T-30

Заменить внешний винт T30

Тестовые новые лампы для фар
Вставьте два винты и затяните их звездообразной отверткой Torx T30 .

Проверьте новые лампы, включив фары, мигание дальнего света и включение сигналов опасности.

Подробнее, посмотри мой другой Ремонт и обслуживание Ford Focus Руководства .

Как заменить гнездо фары

, Джон Уокер

Photos.com/Photos.com/Getty Images

Фары на новых и старых автомобилях подключаются к электрической системе через розетку.Розетки различаются в зависимости от производителя, но все они работают по одному и тому же принципу. Один провод - это масса, один провод - питание ближнего света, а третий провод - дальний свет. Разделенные лучи дальнего и ближнего света будут иметь только два провода к каждому фонарю. Сменные розетки поставляются с небольшим отрезком предварительно обрезанной проволоки.

Шаг 1

Отсоедините отрицательную клемму от аккумулятора с помощью торцевого ключа. Отодвиньте терминал в сторону, чтобы в проводах не проходило электричество.

Шаг 2

Отсоедините имеющийся патрон от фары в сборе и затем снимите лампу.

Step 3

Отрежьте провода, идущие к розетке, примерно в 3 дюймах от приспособления с помощью устройства для сращивания проводов. Обрежьте четверть дюйма резинового покрытия на проволоке. Большинство аппаратов для сращивания проводов имеют секции, обозначенные от "8" до "18". Возьмите провод в секции, обозначенной «16» или «18», и вытяните провод. Это позволит удалить резиновое покрытие, не повредив провод.

Шаг 4

Соедините провода от существующей проводки с новой розеткой, скрутив концы вместе.Провода имеют цветовую маркировку. Подберите цвета. Скорее всего, у вас будут два провода одного цвета. У одного будет синяя или красная полоса, которая будет соответствовать новому разъему. Накрутите пластиковый соединитель на каждый стык.

Шаг 5

Оберните стыки изолентой, чтобы защитить провод от воздействия элементов. Установите лампу на место и вставьте лампу и патрон обратно в осветительный прибор.

Подсоедините отрицательную клемму. Заведите автомобиль и проверьте фары.Проверьте соединения, если индикаторы не работают, и повторите процесс, если вы заметили, что соединения не подключаются.

Каталожные номера

  • "Пикапы Чилтон Форд 1965 - 86"; Ник Д'Андреа; 1986.

Наконечники

  • Перед заменой розеток проверьте предохранители фонарей. Поврежденный предохранитель приведет к неисправности фонарей, а некоторые автомобили имеют разные предохранители для габаритных огней со стороны водителя и пассажира.
    Схема подключения фар Mercedes E350 2016 Схема предохранителей Mercedes 2004 Электрическая схема 19.Не можете найти бесплатные электрические схемы Ford, которые вам нужны? Не беспокойтесь, проверьте еще раз, потому что эта страница будет время от времени обновляться всякий раз, когда есть файл. 37 долларов. SilverStar Ultra Противотуманная фара / лампа головного освещения H7SU-2. В модели 212 Е-класса 2014 года у нас есть центральный стоп-сигнал (E21), который не включается. Он был выпущен в 2009 году и предназначен в основном для Ford Focus 1998-2005 модельного года. Не могли бы вы прислать мне схему подключения катушки зажигания к SMEC (ЭБУ двигателя)? Можете ли вы также прислать мне электрическую схему приемной катушки в SMEC? .Описание: E350, e550, e400, без amg pkg, омывателя фар, стально-серый. Нейлоновая розетка (выдерживает температуру до 1200 по Фаренгейту) с усиленной проволокой из ПТФЭ. Чаще всего они входят в состав рычага комбинированного переключателя, который обычно устанавливается на рулевой колонке, однако их также можно найти в виде кнопок или ручек, установленных в салоне автомобиля. Фары включаются, но не работают должным образом. Идентификационный список электрических деталей. Снять крышку блока предохранителей "1" назад.Спасибо # 197. Т-образные жгуты Plug and Play для подключения к проводке автомобиля Разъемы проводки прицепа как для грузовика, так и для прицепа. Ниже представлена ​​общая схема проводки. Получите возможность заменить предохранители и защитить себя от шокирующих счетов за ремонт. Причина, по которой мне это нужно, заключается в том, что диаграмма, которая у меня есть, показывает мне 5 проводов, выходящих из вспомогательного реле, и, проверяя его, есть только 4 провода, а один отсутствует. Наше самое популярное руководство - Mercedes - E 320 Sedan - Workshop Manual - 1999 - 1999.MERCEDES BENZ Truck Driver & Service Manual PDF, электрические схемы скачать бесплатно - Accelo, Actros, Antos, Atego, Atron, Arocs, Axor, Sprinter, Unimog, Zetros, MB100. 2016 (560) Декабрь (52). Номер позиции: CVS-8601. Мы можем зарабатывать деньги по ссылкам на этой странице. com. Фары вашего Mercedes Benz C230 представляют собой газоразрядные фары высокой интенсивности. 137 отзывов. Не работает прикуриватель mercedes benz sl500 или sl350 r230, исправлен предохранитель на 30 ампер snoopthecardealer. Все электрические схемы системы доступны в черно-белом формате и могут быть.F32 - Передний электрический блок предохранителей. 64 доллара. Согласно Search Auto Parts, электрическая схема автомобиля очень похожа на дорожную карту. Электрические схемы составлены аналогично дорожной карте, потому что на схемах показано, как каждая основная электрическая система, отдельная цепь и подсистема соединяется, th. Mitchell1 (R) получает электрические схемы и бюллетени технического обслуживания, содержащие изменения в электрических схемах, от отечественных и импортных производителей. Неисправная проводка в жгуте стоп-сигнала, которая может стать причиной возгорания.Больше, чем просто конфетка: монохромный Mercedes G-Wagen обладает мощностью 750 л.с. для создания смелого внешнего вида. Релейный жгут прямого подключения просто использует мощность автомобильной фары в качестве триггера для питания вашего нового HID-комплекта непосредственно от источника питания автомобиля. Один трюк, который я использую, - это дважды распечатать аналогичное изображение с проводкой. У Mercedes-Benz E320 2003 года имеется 1 проблема, связанная с неисправной проводкой с фарами. Схема подключения прицепа. Если вы не можете найти блок фары Mercedes Benz E350 в нашем онлайн-каталоге или вам нужна техническая помощь, обратитесь в нашу службу продаж и поддержки по бесплатной линии поддержки 1-888-907-7225.) 200 миллионов подержанных автозапчастей мгновенно доступны для поиска. com - лучшее место для поиска запчастей MB в Интернете! Мы продаем только оригинальные товары Mercedes-Benz; Когда вы укажете свой VIN при заказе, мы гарантируем установку монтажной схемы прицепа, электрические схемы Ford E350 2007, автомобильные электрические схемы 2006, mercedes benz e350 схема двигателя qiber net, 2006 ford e350 электрическая схема 2007 f150 запчасти vaillant, ford e350 воздушный фильтр лучшее место найти проводку и, схему подключения автомобильной сигнализации ford econoline 2007 года, предохранитель ford e150 2007 года. Вложения Mercedes обычно довольно значительны, и владельцам требуются оригинальные запчасти и аксессуары OEM от производителя для защиты высокотехнологичных функций, протоколов безопасности и высококачественного двигателя. производительность, которая характеризует их автомобиль Mercedes.Mercedes - 216 - Руководство по ремонту - 2006 - 2006. Еще в 1906 году Mercedes имел в своем модельном ряду гибридный автомобиль, который назывался Mixte. Очень хорошие свидетельства были даны в электронной книге со схемами электрических катушек на 100 оборотов. Если у вас возникла проблема с электрикой вашего Dodge, вы можете воспользоваться моментом и проверить несколько вещей для себя. Откройте дверь водителя. Привет, у меня есть Mercedes Benz 300E 2 1992 года выпуска. 9Mb Скачать Mercedes-Benz Vario ( Заводской индекс T2W, модельный ряд BM667 / 668/670) - автомобиль производства Mercedes.Установите свою Tacoma отдельно от рюкзака, но также возглавьте стаю с улучшенными фарами! Приобретите наш ассортимент аксессуаров для Tacoma от Morimoto, Alpharex, Baja Designs, VisionX и других! Варианты под все комплектации грузовиков Tacoma 2016-2021 гг. В противном случае проблема не в проводке. GLS 450. Компания Performance Products® позаботится обо всех ваших оригинальных запчастях Mercedes® и аксессуарах Mercedes® по сниженным ценам: от удобных ковриков Mercedes® до защитных автомобильных чехлов Mercedes® и тормозов Mercedes®.com Распечатайте электрическую схему в дополнение к использованию маркеров для отслеживания цепи. Схемы электрических соединений ALLDATA взяты непосредственно из сервисных руководств производителя оригинального оборудования (OEM) и сделаны интерактивными для простоты использования. Схема электрических соединений блока предохранителей W211 Mercedes E Class. Самый доступный комплект электропроводки и ресивера для прицепа для Audi SQ5 St 4711 Mercedes C230 2020 Схема двигателя. Доступная модель автомобиля: C-класс W205, E-класс W213, GLC X253, S-класс W222, A-класс W177, V-класс.54 $ 327. Конвертеры CURT®. 88. Высокопроизводительные версии Mercedes-AMG E 63 и E 63 S W213 также доступны с 2016 года (как модель 2017 года), и это единственные версии с двигателями V8. На видео выше показано, как заменить перегоревшие предохранители во внутреннем блоке предохранителей вашего mercedes benz gla250 2016 года в дополнение к схеме панели предохранителей. 22. В таблице ниже вы можете увидеть 0 320 руководств по ремонту, 0 320 руководств по эксплуатации и 25 различных загрузок Mercedes 320. 48. slkworld.2006 Mercedes E Class Левая фара галогенная OEM. С. Дата выхода из строя: 05.06.2019. В его комплект, похоже, входит держатель предохранителя / разъем для пустого места в блоке предохранителей, обозначенный цифрой 23. Как и в любом другом автомобиле, лампы фар естественным образом перегорают после длительного использования, и вы должны их заменить. Если только одна лампа не работает в режиме дальнего или ближнего света, это может быть лампа. Мерседес-БенцСША, ООО. net перерисовывает заводские схемы подключения в цвет и. 18: 2016 Mercedes-Benz E350 V6-3.9) F96 - Предохранитель цепи дополнительной батареи 30 (7,5 A) (с ECO start / stop) F270 - Дополнительная защита батареи (Hybrid) K40 / 10 - Модуль предохранителей и реле HYBRID. 2017+ 2018+ 2016+ E 300 Luxury; E 300 Luxury 4MATIC Блок предохранителей в салоне Mercedes w203. Все файлы находятся в формате PDF, который требует. 01 Схема подключения CD-плеера Camry Стерео проводка Toyota Hiace. Фильтр. Мы являемся ведущим источником профессиональной диагностической информации и информации о ремонте, которую используют более 75 000 специалистов по ремонту. Сохранить поиск.Схема подключения Ford 350 1985 года. Запчасти и аксессуары для каждой модели, поставляемой по всей территории США! Цветные электрические схемы премиум-класса Получите премиальные электрические схемы, доступные для вашего автомобиля, которые доступны онлайн прямо сейчас, купите полный набор полных электрических схем, чтобы иметь полный онлайн-доступ ко всему, что вам нужно, включая электрические схемы премиум-класса, расположение предохранителей и компонентов, ремонт информация, информация об отзыве с завода и даже TSB (бюллетени технического обслуживания).55 Mercedes 320 СТО, владельцы, Руководства по обслуживанию и ремонту. Предохранитель фар продолжает перегорать. Некоторые кабели такие же. Отключите свет, потяните выключатель и посмотрите, не перегорел ли предохранитель. Основной жгут проводов на моем E350 2006 года распался из-за производственного брака. Схема подключения предохранителей Mercedes Ml350 2014 года Электропроводка блока предохранителей E350 2011 года. Так что хватит тратить время и замените фару или задний фонарь Econoline на новые от AutoAnything. У нас есть 55 руководств по эксплуатации Mercedes 320 за 31 год производства.Доступ для одного автомобиля к информации по диагностике и ремонту OEM для учащихся и механиков, занимающихся самостоятельным ремонтом. Пожалуйста, проконсультируйтесь с руководством по эксплуатации вашего автомобиля или приведенной выше таблицей ламп, чтобы выбрать исправленный тип лампы. ·. Источник фото: Mercedes-Benz Mercedes-Benz USA (MBUSA) отзывает 88 C300s 2020 модельного года. 2 октября 2018 г. · Чтобы ознакомиться со схемой подключения, сначала необходимо определить, какие основные элементы включены в схему подключения и какие графические символы используются. Схема расположения блока предохранителей 1998 2005 benz ml320 ml350 ml500.Большинство отказов фар, которые ограничиваются только дальним или ближним светом, связаны с реле или переключателем управления дальним светом. Схема блока предохранителей (расположение предохранителей), расположение и назначение предохранителей и реле Mercedes-Benz E-Class (W212; E180, E200, E220, E250, E300, E350, E400, E500 и E63 AMG) (2009-2016). OTVIAP h21 Женский адаптер Разъем для жгута проводов Разъем для предварительной проводки для противотуманной фары, разъем для лампы фары, разъем для жгута проводов Характеристики: Подходит для ламп размером h21 H8 H9, а также для некоторых ламп 880/881/890.Это комплекты для переоборудования HID - от 128 долларов. Наши направляющие для ламп Mercedes Benz E350 позволяют вам легко заменить лампочки, заменить лампу в фаре, заменить сломанную лампочку, установить скрытую фару или установить светодиодные лампы вместо того, чтобы тратить бесчисленные часы, пытаясь выяснить, какие размеры лампочек в вашем 2016 Мерседес Бенц Е350. Заменить лампу фары самостоятельно несложно, а сделав это самостоятельно, вы сэкономите деньги. Поменяйте перегоревшую фару с помощью нашего видео по установке фар своими руками.Если у вас есть модель Mercedes-Benz E-Class W212 и вы хотите модернизировать заводское радио, установив послепродажное головное устройство с GPS-навигацией и дополнительные функции, такие как Bluetooth, USB, SD, WiFi, Mirror-Link, это устройство отвечает вашим требованиям. Руководство оператора седана и вагона E-Класса. «Автомобиль был оснащен бензиновым двигателем и электрическим генератором, который приводил в действие мотор-редукторы. В сети собрана электрическая схема ford f250. Схемы блока предохранителей (расположение предохранителей) и назначение предохранителей и реле, расположение блоков предохранителей в автомобилях Mercedes-Benz.76 $ 351. Схема подключения Dodge Challenger 2016 года. Mercedes Oem 03 05 C230 1 8l L4 Шланг двигателя 2712030182. Предохранители реле 2003 2008 E Class W211 Mb Medic. С середины 1990-х годов Mercedes-Benz E-Class оснащался четырьмя фарами и отличался дизайном по сравнению с C-Class и S-Class. Как заменить проводку фары Покупка Mercedes с 1992 по 1996 год: не бойтесь проблемы с жгутом проводов Mercedes - E Class (W210) - Процедуры разборки (1995) Расположение и схемы блока предохранителей: Mercedes-Benz E-Class (1996-2002) ) W210 MERCEDES BENZ E320 ПЕРЕКЛЮЧАТЕЛЬ СНЯТИЕ И УСТАНОВКА Mercedes CLK W208 E Class W210 Получите лучшие предложения для замены генератора Mercedes Benz E350 на вторичном рынке 2016 года.Электрика и др., Бортжурнал Mercedes E Class 1991 года на Drive2. # sp210379. Проблема с вашим Mercedes-Benz E350 2006 года выпуска? Наш список из 45 известных жалоб, о которых сообщили владельцы, поможет вам исправить ваш Mercedes-Benz E350 2006 года выпуска. Во время своего первого поколения моделей E320 стал основным автомобилем, доступным как. Общая электрическая проблема Mercedes S430 W220 РЕШЕНА YouTube 25.02.2016 · На этом видео показано, где скрытый блок предохранителей находится в Mercedes s430 02, он также находится в любом w220, со стороны пассажира под ковриком в подножке.Удивительно, но этот кастомный Mercedes G-Wagen готов только наполовину. Медь - обычно очень известный химический элемент с атомным символом Cu и атомным диапазоном 29. Схема подключения стереоаудио автомагнитолы Toyota Разъем для автомагнитолы. Продажа Мерседес-Бенц Е 350 2016 года. 57 - 884 доллара. блок предохранителей. Запасная противотуманная фара со стороны водителя Sherman®. Они проверяются на точность и все перерисовываются в согласованный формат для удобства использования. Nb 3211 2007 Mercedes C230 Схема проводки двигателя. Закажите переднюю фару Mercedes Benz C350 онлайн сегодня.SYLVANIA 9006 SilverStar zXe Галогенная лампа для головного освещения, 2 шт. В упаковке. Руководства по электрическим схемам Mercedes Viano PDF. Официальный магазин автозапчастей для Mercedes-Benz USA. 2017 (США: 04. Прошлое: 2009 г. 2. Включает электрические схемы, TSB, коды неисправности. Электропроводка фары jeep wrangler 2016 г. отвертка или аналогичный инструмент (см. стрелку). Убедитесь, что у вас нет неисправной или поврежденной лампы. Справка по электрической схеме.03: 2009 Mercedes-Benz E350 V6-3. 2125845100 EditionB2014 É2125845100 {ËÍ. Год выпуска: 2011, 2012, 2013, 2014, 2015, 2016. Discussion Starter · # 1 · 13 октября 2006 г. (отредактировано) Электрические схемы Mercedes, технические схемы, советы и рекомендации. Чтобы подключить электрическую систему вашего прицепа к транспортному средству, вы будете использовать специальный разъем. информация Реакция: Justintyme Mercedes-Benz представил новые полностью светодиодные фары Intelligent Light System для своих автомобилей новой формы, таких как E-class W212 S212 A207 C207 Facelift и W213 S213 C238 A238, B-class W246 W242, C-class W205, S205, A205, C205, CLS C218 X218 C257, GLE ML GLE W166, Vito W447, Sprinter W906, S-класс W222, G-класс W463, GLC W253 X253 Хэтчбек C253.Схема подключения фар Mercedes Benz с сайта www. Приобретайте наш большой выбор запчастей в зависимости от марки, цены, описания и местоположения. Руководства по электрическим схемам Mercedes Vito PDF - скачать. 07: Цена в магазине / у дилера 580 долларов. 497 на продажу по цене от 15 512 долларов. Еще больше людей скачали электронную книгу «100 Revtech Coil Wiring Diagram». Недорогие автомобильные детали могут вызвать непреднамеренное повреждение или быстро изнашиваться. 84. Схема подключения 2005 г. Схема подключения Clk500. Схемы блоков предохранителей Расположение предохранителей и назначение предохранителей и реле расположение блоков предохранителей в автомобилях BMW.Прежде чем вы начнете разбираться с мультиметром, вам нужно получить бесплатную электрическую схему для вашей конкретной модели. Фары должны работать и быть правильно отрегулированы. $. Схема подключения магнитолы kia soul 2019 года; Схема предохранителей и реле mercedes sprinter van 2019 года выпуска. Что касается вашего Mercedes-Benz E350, вам нужны запчасти и продукция только проверенных брендов. Быстрая доставка с гарантией низкой цены. Блок управления Mercedes Benz Sam включает заднюю панель предохранителей и модуль реле 203545470180 Подлинный Mercedes 203 545 47 01 80.Mercedes W203 C класса производился в период с 2000 по 2007 год и имеет примерно 46 различных разновидностей в зависимости от страны, в которой вы живете. 2021 2020 2019 2018 2017 2016 2015 2014 2013 2012 2011 2010 2009 2008 2007 2006 2005 2004 2003 2002 2001 2000 1999 1998 1997 1996 1995 1994 1993 1992 1991 1990 1989 1988 1987 1986 1985 1984 1983 1982 1981 1980 1979 1978 1977 1976 1975 1974 1973 1972 1971 1970 1969 1968 1967 1966 1965. Стоимость замены фары Mercedes E350 Если установлено, что вам нужна фара в сборе, а не замена лампы Mercedes E350 2012 года, цены на эту модель выше, чем на другие.Результаты электромонтажа автомобиля для «Все Мерседесы» (отображение 1-40 из 52 записей, найденных по годам по убыванию, марке и модели, щелкните +/- для сортировки. 848 сообщений. Спасибо.) 05. Он показывает части схемы как обтекаемые формы, а также силовые и сигнальные каналы между устройствами. Вы можете продолжать использовать заводские функции, потому что […] Re: B6 и B7 Схема подключения фар. Ключевые слова: динамики Burmester для Mercedes, аудиосистема Mercedes Burmester, обновление Mercedes до аудиосистемы Burmester.1 трюк, который я на самом деле 2, чтобы распечатать аналогичный план подключения дважды. 7 звезд и 2825 SilverStar Mini Bulb, упаковка 2 шт. По 3 шт. Наша первая догадка заключалась в том, чтобы взглянуть на электрические схемы группы 82 для внешних фар, но на всех четырех схемах указано, что они предназначены для E1 и E2, которые являются фарами - ни одной из них для E3 и E4, задние фонари. Дополнительная информация Если вы не можете найти блок фары Mercedes Benz E350 в нашем онлайн-каталоге или вам нужна техническая помощь, обратитесь в нашу службу продаж и поддержки по нашей бесплатной линии поддержки 1-888-907-7225.Схема блока предохранителей (расположение и назначение электрических предохранителей и реле) Mercedes-Benz E-Class (E200, E220, E250, E300, E350, E400, E500, E63) (W212; 2010-2016). 0T Престиж | RIP Old Ride: Totaled) '04 B6 1. Cloud Распечатайте электрическую схему и используйте маркеры для отслеживания цепи. 5L: Нейтральный предохранительный выключатель сервисного типа. Это предупреждение часто встречается на автомобилях Mercedes-Benz, оснащенных пакетами Lightning Pack, такими как активные биксеноновые фары с высокоинтенсивным разрядом (HID) с омывателями фар и противотуманные фары с подсветкой углов.Mercedes-Benz A-Class (W168; 1997-2004)… >> Схема блока предохранителей (расположение и назначение электрических предохранителей и реле) Mercedes-Benz A-Class (A140, A160, A170. Mercedes Oem 03 05 C230 Engine Oil Pan 2710101013. rar 160. Схемы электрических соединений автомобилей США Подлинная полная аудиосистема Burmester Audio System 13 Динамики для Mercedes CE GLC S. К счастью, в некоторых местах может быть именно то, что вам нужно. Схема Электросхема Салон W212 E-класса был выпущен в 2009 году в качестве модели 2010 года.3 звезды. Схема подключения W212 Дом или автомобиль - это лабиринт проводки и соединений, поэтому для некоторых ремонт и улучшение становятся сложным делом. Performance Products® - это главный источник запчастей и аксессуаров Mercedes® и Mercedes-Benz® в Интернете. Ниже приведена электрическая схема для вашей автомобильной сигнализации, дистанционного стартера или системы бесключевого доступа, установленной на вашем автомобиле Ford E-Series 2009-2012 гг. Mercedes постепенно прекращает производство i. Проверьте бесплатную зарядку аккумулятора и диагностическое тестирование двигателя, пока вы находитесь в магазине.Я пытаюсь переделать систему фар на настоящую светодиодную фару. Посетите раздел «Автомобиль и водитель», чтобы узнать о Mercedes-Benz E350 - Auto Show. Эта деталь подходит для следующих OEM / заменяющих номеров: 212 820 27 39, MB2502240 Электрические схемы ›Dodge. У Mercedes есть другие автомобили с такой же проблемой, но он не решает ее на Ml350 s. Схемы подключения. N10 Реле Пайка Ремонт Индикаторы дворников Опасности Зад. Пружины Mercedes Benz C Class Saloon W203 C 180 2 0 203 035 129. 2003-2006 Mercedes Benz E-Class W211 E200 E220 E280 E300 E320 E350 E420 E500 E55 Заводские HID Биксеноновые фары Проблемы с балластной лампой Провода зажигания Замена 2006-2009 Mercedes Benz E-Class W211 E200L E260L E320 E300 E350 E500 E550 E63 AMG Адаптивные биксеноновые фары HID Мерцающая фара D1S Балластная лампа Крышка объектива Блок управления Заменить У меня GLE350 2016 года с обычной галогенной фарой.Бесплатный самовывоз из магазина в тот же день. Перейти к содержимому Схемы блоков предохранителей, их расположение и назначение. У меня GLE350 2016 года с обычной галогенной фарой. Привет, ребята, я думал, что начну ДРУГОЙ НИТЬ! На этот раз позволяет всем объединить знания и перечислить все схемы, схемы, цвета проводки, что они делают, где они подключаются, советы и хитрости! Схема блока предохранителей (расположение и назначение электрических предохранителей и реле) Mercedes-Benz E-Class (E200, E220, E250, E300, E350, E400, E500, E63) (W212; 2010-2016). 07: Цена в магазине / у дилера 593 доллара.2016 Mercedes-Benz E350 Фара в сборе - передняя левая, 6 цилиндров 3. C-класс W203 Clk W209 Slk R171 Внутренняя втулка переднего нижнего рычага. Некоторые из самых популярных аккумуляторных, электрических и электромонтажных товаров, которые мы предлагаем, - это мини-лампочка 2825 LongLife, упаковка из 2 шт. С 4. Схема подключения фар Vw Jetta 2002 года. Схема подключения фар. (137) 4. Это еще одна полезная электрическая схема Ford. Электронная почта [адрес электронной почты защищен] Схема электропроводки прицепа Chevrolet Silverado 2015 года; Схема подключения nissan frontier 2015; Схема жгута проводов прицепа chevy colorado 2016; Схема блока предохранителей vw golf 2016; панель предохранителей 2009 mercedes e350 схема предохранителей; honda civic 2006 jack указывает модернизацию освещения Toyota Tacoma 2016-2021 гг.pdf. Попытка найти подходящую автомобильную электрическую схему для вашей системы может быть довольно сложной задачей, если вы не знаете, где искать. Ранее назывался MBZ Parts. Схема подключения Toyota Tacoma 2002 года выпуска. Mercedes-Benz USA отзывает модели C300, E350 и GLC300 2020 модельного года, у которых могут протекать подающие и обратные трубопроводы масла в турбокомпрессоре, что создает опасность возгорания. 12. Схема подключения - это упрощенное стандартное фотографическое изображение электрической цепи. Схема предохранителей Mercedes 2008 E350 Не открывается багажник, не открывается задняя шторка, не горит 3-й стоп-сигнал и не горит лампочка номерного знака.Фары работают, но кажутся тусклыми. Я хочу знать, где находятся предохранители и как заменить лампы. Подержанный Mercedes-Benz E-Class на продажу в Фейетвилле, Северная Каролина. Схема подключения прицепа dodge ram 2016; Схема подключения магнитолы nissan sentra 2016. Четвертое поколение линейки роскошных автомобилей Mercedes-Benz E-класса представлено сериями Mercedes-Benz W212 и S212. 22. Деталь № P311-5EBFFE0 Ману № 011066711 Состояние: Новое. Для получения дополнительной информации. Mercedes Viano 2003-2008 Сервисное руководство по ремонту + EWD. Схема предохранителей и реле Mercedes-Benz E-Class (W212) 2009-2016 гг.Схема подключения автомобильной коробки предохранителей Ford E 450 2014 года. При поддержке ALLDATA. Схема подключения - это упрощенное стандартное графическое изображение электрической цепи. Франсуа Таби (Понедельник, 21 декабря 2020 00:01) Заказ запчастей Mercedes-Benz онлайн в Mercedes-Benz в Дареме. При замене лампы светодиодной фары также необходимы специальные зажимы H7. В этой информации указано расположение, цвет и полярность проводов, чтобы помочь вам определить правильные места подключения в автомобиле. 95. 5L Хелла - Хелла.Разновидность электрической схемы мерседес бенц. Узнайте стоимость Mercedes-Benz E-Class 2004 года выпуска, отзывы потребителей, рейтинги безопасности и найдите автомобили, выставленные на продажу рядом с вами. Mercedes - E 550 - Руководство по ремонту - 2003 - 2009 Вот характеристики крутящего момента гайки Mercedes. Идеально подходит для ремонта, модернизации фар или противотуманных фар. Кроме того, вы можете уверенно делать покупки благодаря нашим 1164 обширным обзорам продуктов и запчастям Mercedes-Benz GLC300 2016 года. GLS 550. Maybach S 550. Получил электрическую схему B7 для спиральных фар, нужен только вывод b6! Текущий: 2016 S4 Monsoon Grey.Информация о проводке MERCEDES 350SD 4DR SEDAN 1991: MERCEDES 190E 4DR SEDAN, 1993: MERCEDES 380SE 4DR SEDAN, 1985: MERCEDES 300CE 2DR COUPE, 1993: MERCEDES 300CE 2DR COUPE: 1993 MERCEDES 400E 4DR SEDAN: MERCEDES 560SEC, 1985: Информация о проводке MERCEDES 560SEC 2DR COUPE: 1989 MERCEDES 560SEC 2DR COUPE Информация о проводке 300D-T 4DR SEDAN Схема блока предохранителей (расположение и назначение электрических предохранителей и реле) для Mercedes-Benz E-Class (E200, E220, E250, E300, E350, E400, E500, E63) (W212; 2010-2016) ).AMG GT / S 2016-17 133 фунт-фут. Удобный каталог запчастей. В Mercedes Benz SLK 350 используются галогенные фары. Нет предохранителя, кроме мега-предохранителя BCM, который может воздействовать не только на одну фару, предохранитель 74 - это дальний свет, но с обеих сторон питание фар контролируется BCM. СКАЧАТЬ: 2002-mercedes-s430-fuse-box. 71 (7%) $ 34. У меня есть кабриолет Mercedes Benz 2005 года с двумя сигаретами. Ознакомьтесь с этим руководством по проблемам с электропроводкой духовки и по поиску тех электрических схем, которые вам нужны.Maybach GLS 600. Нужна замена жгута проводов для вашего Mercedes E Class? Найти его в CARiD не проблема. Руководства по обслуживанию Mercedes-Benz Viano. Это галогенные лампы головного света и противотуманные фары для вашего Mercedes Benz - от 10 долларов. 2003 Mercedes E320 W211 Sam Модуль сбора сигналов 0035455901. Оригинальный стабилизатор поперечной устойчивости Mercedes Benz Левый правый передний рычаг 203. Издание Auto Tech USA Схема подключения фар Mercedes Benz с сайта www. Электрические схемы Mercedes Benz W205 от static-resources.Жгут проводов Ford E350 1994 года Жгут проводов радиоприемника Ford F150. 6515356413 Партн. GLS 580. На видео выше показано, как проверить наличие перегоревших предохранителей в моторном отсеке вашего Mercedes Benz SL500 1998 года выпуска и где находится схема блока предохранителей. Умение читать и использовать электрические схемы делает любой из этих ремонтных работ более безопасным. 2018 6 комментариев к 2001 Mercedes Clk Headlight Wiring Diagram Схема подключения Mercedes - Бесплатные онлайн-ресурсы для Mercedes-Benz E-Class, C-Class, S-Class, ML-Class, GL-Class, GLK-Class, CLK-Class.Самое приятное то, что наши лампы ближнего света для фар Mercedes-Benz E350 начинаются всего с 13 долларов. Таким образом, вы получаете качество OEM по ценам «Сделано в Китае». Мы отправляем в любую точку континентальной части США. Моя машина - Chrysler Lebaron 1989 года выпуска с турбонаддувом. Maybach S 560. Когда вы используете свой палец или придерживаетесь схемы вместе с глазами, легко ошибиться с трассой. Деталь № H7SU-2. Схема подключения магнитолы Tundra 2000 года, цветовая кодировка проводки Toyota. Оставайтесь на трассе и безопасно двигайтесь в туманную погоду и сильный дождь / снег.Убедитесь, что новый предохранитель, который вы устанавливаете, имеет тот же цвет и. Mercedes-Benz объявила, что дебютирует со своей новой девятиступенчатой ​​автоматической коробкой передач в E350 BlueTec. МАРТ 2017 - Mercedes-Benz USA, LLC (MBUSA) отзывает определенные автомобили AMG GT-S, GLC300, CLA250 и GLE300d 2016 года выпуска, автомобили C250, E350 BlueTec и G63 AMG 2013 года выпуска, автомобили C300 2008-2014 годов, C300 2013-2014 годов. Автомобили 4Matic и ML350 4Matic, автомобили C350 2009 г., CLS550 2014 г., E350 4Matic, E350 Coupe 4Matic, E350 Wagon 4Matic, GLK350 и SL550.Убедитесь, что вы приобрели лампу правильной мощности. 334 на продажу по цене от 44000 долларов. В Go-Parts мы продаем только высококачественные, тщательно проверенные запасные части для вашего автомобиля. Наши цены ниже, чем у других, и наши фары Ford Econoline, задние фонари, указатели поворота, противотуманные фары и все остальные лампы Econoline, которые мы продаем, соответствуют спецификациям OEM. Например, в случае, если модуль обычно включен, и он посылает новый сигнал на пятьдесят процентов напряжения в дополнение к тому, что технический специалист не знает.Mercedes Benz E Class W212 2009 2016 Схема блока предохранителей Авто Все изображения, которые появляются здесь, являются изображениями, которые мы собрали из различных источников в Интернете. Mercedes-Benz E-Class - это линейка представительских автомобилей, производимых Mercedes-Benz с различными двигателями и кузовами с 1992 года. RockAuto доставляет автозапчасти и детали кузова от более чем 300 производителей до дверей клиентов по всему миру, все по складским ценам. 2020. Я предполагаю, что где-то там есть диаграмма, может быть, на крышке блока предохранителей, и на ней написано, что 23 - это место, где звезда получает свою энергию, так что звезда загорается, когда включаются фары.Схема подключения фар ford f 250 2000 для выключателя света. F33 - Задний блок предохранителей (двигатель 273. Схема электрических соединений фар мотоциклов с батарейным питанием Mercedes E350 / E550 без спортивного пакета с заводскими галогенными фарами 2016, сменная противотуманная фара со стороны водителя от Sherman®, 1 шт. Белый свет премиум-класса для HID-стиля в галогеновом исполнении . Введение Основной указатель Список компонентов Поиск по справке Условные обозначения на схеме Разъемы STAR Finder ABCEKNUWX Элемент Обозначение Координаты A0 Использование электрических схем 64L B22 / 7 Левый задний датчик уровня 14L 17L 26L Код 460 Версия для Канады 6G 34A Код 494 Версия для США 6G 34B E1 Передний левый блок фонаря 4A 12A 20A 28A 36A 45A 55A E1e1 Левый дальний свет 50F E1e2 Левый ближний свет 47F.Главный блок предохранителей расположен в салоне со стороны водителя кабины. Chevrolet Express (2011-2016) - схема блока предохранителей. Электрические схемы Ford Focus. com для любых разъяснений относительно автомобильных запчастей. Проблема с двигателем: дизель не выключается при выключении ключа. Mercedes-Benz E350 V6-3 2012 года выпуска. И он уже входит в число наших любимых сборок G-класса за все время. Diagram 2003 E320 Radio Fuse Box Diagram Full Version Hd Quality. C class w204 2008 2014 таблица списка предохранителей расположение схема расположения предохранителей для mercedes benz c class w204 модели с 2008 по 2015 годы c180 c200 c250 c300 c350 c63 amg при замене любых предохранителей обязательно замените их предохранителями того же цвета.Это электрическая схема Ford Focus. имиджсервис. Продается Mercedes-Benz E 350 2021 года выпуска. 4-контактная электрическая схема прицепа Найдите бывшие в употреблении автомобили Mercedes-Benz E 350 на продажу по годам. 99. 99. Изготовитель использовал низкую и неподходящую изоляцию для проводов, которая является хрупкой, трескается и выпадает, обнажая оголенные провода, что создает чрезвычайно опасную ситуацию. Фара Garage-Pro в сборе, совместимая с галогенными лампами Ford E-350 Super Duty / E-450 Super Duty 2008-2017, Aero Style - CAPA, 2 шт., Со стороны водителя и пассажира $ 327.Версией универсала был S212, также выпущенный в 2009 году. H7 LED 6000K Белый Комплект для переоборудования дальнего / ближнего света Лампа для Audi A3 2009-2016 (подходит для Mercedes-Benz E350 2006 года). Mercedes-Benz C-Class: схемы предохранителей и часто перегорающие предохранители. Плеер для вторичного рынка Mercedes-Benz E-Class 2009-2016 поставляется с 7-дюймовым сенсорным TFT-экраном, он предназначен для замены штатной радиосистемы Benz, полностью подключается и работает, нет необходимости обрезать провода, тот же пользовательский интерфейс, что и OEM-система навигации Benz, бесплатная карта навигации GPS, предварительно загруженная для вашей страны.Mersedes-Benz Vito CDI Engine 1998-2004 Руководство по ремонту и эксплуатации. Просмотреть все Переключатель фар, обычно называемый переключателем яркости, представляет собой электронный переключатель, который отвечает за управление функциями фар автомобиля. Эта статья поможет вам разобраться в предохранителях. Схема подключения проводов заднего фонаря грузовика Ford 2007 года выпуска. 5L: Тип обслуживания Замена нейтрального предохранительного выключателя: Примерная 473 доллара. BCM разделяет цепи на любую фару, поэтому, возможно, и там есть неисправность.3. 2022. V220 CDI 2003. Электронная книга 100 Revtech Coil Wiring Diagram является превосходной и в настоящее время модной. Продажа Мерседес-Бенц Е 350 2020 года. У меня есть электрическая схема, однако на ней не показано соединение между реле вспомогательного вентилятора и реле MAS. (07-09-2021, 02:48 AM) Пунишерос написал: Вам нужно сравнить вашу существующую систему с многолучевой схемой подключения. Выше мы описали основные типы схем электропроводки прицепа. вот легенда статического светодиода. 17), Категория: Mercedes / E-Class.org и хотел бы поделиться со всеми здесь (для тех, кто любит DIY) хе-хе: я думаю, что это довольно всеобъемлющий, и некоторые из них могут быть не актуальны / применимы к нашей поездке на местном уровне. 86 Ford F250 Схема электрических соединений при буксировке. Наши автомобильные эксперты выбирают каждый продукт, который мы представляем. 2018 05. Они могут выяснить, какая деталь или ремкомплект вам нужны. 3 из 5 звезд. Вы также можете отправлять электронные письма по адресу [email protected] Проверьте, подходит ли это вашему Mercedes Benz E350 2016 года. Когда вы используете свой палец или даже настоящую цепь глазами, легко ошибиться.6 с двигателем M103, у меня проблемы с кондиционером. Mercedes представит свою новую девятиступенчатую автоматическую коробку передач в E350 BlueTec и будет соответствовать коробке передач в будущих моделях. 98 на продажу по цене от 53 998 долларов. Найдите свои коробки с предохранителями и установите их в соответствии с размерами предохранителей, а также цветовыми кодами. Цена на замену лампы для фар Mercedes E350 2010 года, например, зависит от того, какой тип лампы вам нужен и откуда вы его приобрели. 8T B7 {RS4} Переднее преобразование -. Говорит автопроизводитель. 45 Mercedes - E Class - Схема подключения - 2003-2003.Двигатель 11 проводка 1987 г. 88 25л. Четырехцилиндровые модели. Книги электрических схем блока предохранителей W211. База данных электрических схем предохранителей Benz C240. Авторемонт. Замена фары на галогенную лампу стоит от 15 до 30 долларов, в то время как замена лампы с высокоинтенсивным разрядом (HID) обычно превышает 100 долларов. Автомобили Mercedes Benz E-класса были впервые представлены потребителям в 1994 модельном году с заводской табличкой и дизайном, восходящим к 1930-м годам. E class 1996 2002 w210 схема блока предохранителей схема расположения предохранителей на mercedes benz e class w210 расположены в нескольких местах.Владельцы Mercedes требуют самого лучшего, и наш инвентарь дает это право. Делайте покупки с легкостью и покупайте оригинальные запчасти для своего Mercedes-Benz в нашем представительстве в Дареме. Размеры двигателя различаются […] Варианты проводки прицепа для автомобиля Mercedes-Benz Metris 2018 года Жгут проводов для Toyota Sienna 2021 года. Схемы подключения Mitchell1. Если вы продолжаете перегорать предохранитель фары, попробуйте выполнить эти простые действия. Ford F-150 2008 года имеет 3 разных блока предохранителей. 54. Электрические схемы блока предохранителей Mercedes Clk500 2003 года выпуска. В U.Также вам понадобится код или замена камеры, код sam F, ezs. Сборник электрических схем форд е350. Блок предохранителей Mercedes S430 2002 года. Артикул № 946950. Проведите проверку предохранителей, чтобы найти перегоревшие предохранители. 14.12.2009 13:16 # 6. Все эти простые визуальные представления. Узнайте больше о Mercedes-Benz E-Class 2004 года выпуска. У нас есть много автомобильной проводки для обеспечения управления, питания, передачи сигналов и данных для систем и оборудования вашего автомобиля. . Motor era предлагает руководства по ремонту вашего bmw x3. Загрузите руководство прямо сейчас.расположение блока предохранителей. Тип, настройки и коэффициенты освещенности всех автомобильных осветительных устройств регулируются Федеральным стандартом безопасности автотранспортных средств 108. Комментарии: требуется сборка переключателя фар для Mercedes Benz E350 2006 года, задняя панель позади переключателя залипает: 14 ноября 2017 г .: Последующие действия от Персонал Pelican: позвоните специалистам по запчастям Pelican Parts по телефону 1-888-280-7799. На этой схеме предохранителей Ford F150 2008 года показана центральная распределительная коробка, расположенная в панели предохранителей в салоне, расположенной под приборной панелью, и блок реле под капотом.GLS 63 AMG®. Инструкции по эксплуатации автомобилей Bmw в формате pdf электрические схемы над страницей 1 серия m3 x3 x6 e53 318323328 e36 528540550 e60 e61 m6 645650740750850 z4 z8. Обязательна правильная диагностика! На более старых моделях дизельных двигателей Mercedes: с 1975 по 1976 год 115 шасси 300D, на всех дизелях шасси 123, 126, 201 и 124 с 1977 по 1993 годы отключение двигателя управляется вакуумом (не электрическим). Схема блоков предохранителей Mercedes-Benz E-Class (W212) (2009-2016) с 1961 по 1995 гг. ☘️ ЭЛЕКТРОННАЯ КНИГА - 2001 Mercedes Benz E 430 Назначение блока предохранителей Плата предохранителей с ручным управлением Mercedes E200 Страница 4/16 Логотип Mercedes Benz (трехконечная звезда) представляет землю, воду и воздух - три фронта, в которых компания стремилась к процветанию.91 Мб Схема подключения стабилизатора поперечной устойчивости Схема подключения. 2016 • Ford Cars & Trucks. В этом случае вам понадобится набор отводов для проводки и плоскогубцы. «Автомобиль и водитель» содержит последние автомобильные новости. 15 долларов. GLS 350d. Mercedes-Benz E 350 выпускался в нескольких версиях с 2003 года. Pdf - Кен Гилберт Понтиак fiero электрическая схема и схема подключения скачать для автомобиля мотоцикл грузовик аудио радиоэлектронные устройства бытовая и бытовая техника опубликовано 17 марта 2014 года. 2000 Mercedes C230 Kompressor Схема двигателя.Если у вас есть вопросы по поводу заказа или вы не уверены, какая деталь вам нужна, позвоните нам по телефону (855) 822-0158. Схема подключения магнитолы mazda tribute 2003 года выпуска; Mercedes c230 2003 года выпуска. Комплект светодиодных фар с ПРА мне обошелся в 3500 долларов. Схема подключения динамиков ford fusion 2013 года выпуска; Схема предохранителей nissan armada 2013 года выпуска; Схема подключения магнитолы tacoma 2013; Схема подключения форд f350 2014 года выпуска; Схема предохранителей салона Honda CRV 2014 года выпуска; Схема предохранителей nissan altima 2014 года выпуска; Схема подключения фар jeep grand cherokee 2015; Схема предохранителей mercedes e350 2015 года выпуска; Схема предохранителей и реле ford transit 2016 Mercedes benz e class w212 2010 присутствует схема предохранителей.Реле предохранителя в моторном отсеке, центральное реле MB C Class W202 Реле стеклоочистителя указателя поворота A2018210247 New Genuine. . Какой бы тип Mercedes Mercedes E-Class (2012-2016) вы ни приобрели, Хейнс предоставит вам исчерпывающие руководства, которые научат вас, как полностью обслуживать и обслуживать свой автомобиль. Замена лампы HID на Mercedes Benz - от 129 долларов. MercedesPartsCenter - один из крупнейших в стране розничных продавцов оригинальных запчастей и аксессуаров Mercedes-Benz. Седан / универсал, e350, e550, e400, с amg pkg, омывателем фар, стально-серый.Решение: замените лампочку, выключатель или реле. 54 $ 351. Фактически он указывает на крышку, которую нужно снять при замене лампы ближнего света. Вот с чего начать. Привет всем W211 bros / Sis, Успейте капок довольно полного комплекта технической литературы по нашему W211 E class от MBWorld. Эта электронная книга очень полезна и, безусловно, пополнит наши знания после прочтения. Здесь, в Великобритании, W203 очень часто встречается среди такси благодаря скромным четырехцилиндровым двигателям, обеспечивающим большую экономичность и достойную производительность.Проблема с электропроводкой Mercedes Benz ML350 2008 года 1. Панель реле блока предохранителей 1 находится внутри автомобиля под задним левым сиденьем 1 для правого руля. Схема подключения W212 Nissan Primera P12 Очистка и настройка внутренней электрической схемы. Технические статьи Mercedes-Benz W211 E-Class Замена фар Рис. 2 - В тексте указано, что зеленая стрелка указывает на электрический разъем ближнего света. Конвертеры CURT®. Присоединился 26 апреля 2005 г. Эти высокоинтенсивные газоразрядные фары или фары HID используют ксеноновый газ внутри лампы фары, чтобы осветить дорогу перед вами.Если вы заменяете какие-либо предохранители, обязательно замените их предохранителями того же цвета. Руководство по идентификации проводки. Блок предохранителей на GLA250 2015 года такой же, как на видео. Который из них? наивный. Задняя подвеска Refresh R129 Mercedes Sl W124. Схема подключения фар Mercedes Clk 2001 года. Ваш дальний свет должен рассеиваться. Я взял свой Mercedes Benz C300 (проехавший всего 52000 миль) в дилерский центр Mercedes Benz в Майами, чтобы проверить проводку в обеих фарах, так как фары периодически мигали и гасли во время ночной езды.Запасные фары, задние фонари, боковые зеркала и многое другое! Независимо от того, являетесь ли вы автолюбителем или просто хотите позаботиться о своей поездке, наличие правильных запчастей может иметь решающее значение. Эффективно прочитав электрическую схему, можно узнать, как обычно работают компоненты в программе. Результаты электромонтажа автомобиля для "All Ford" (отображены 1-40 из 441 записей, найденных по годам по убыванию, марке и модели, щелкните +/- для сортировки. Он был произведен как 4-дверный седан, 2-дверный кабриолет, 5-дверный универсал, 2-дверное купе и 5-дверный универсал.Черный корпус, прозрачная линза. Расположение и обозначение предохранителей Mercedes-Benz E Class W212. Я не против того, чтобы система Intelligent Headlight не работала, мне просто нужны светодиодные лампы ближнего и дальнего света, дневной свет, работает сигнал поворота. 76 БЕСПЛАТНАЯ доставка Схема подключения BMW x3 в формате PDF. Примеры различных схем подключения BMW X3 в формате PDF. Ссылки на сообщения форума появятся в новом окне. Схема подключения MERCEDES BENZ W210, 1995-2001 годы, стартер и генератор W210 (двигатели 104, 111, 604, 605, 606) Схема подключения W210 Сигнал скорости переднего моста (GES) (двигатели 104, 111, 602, 604, 605, 606) Схема Mersedes-Benz Vito 1995-2002 Service Manual.GLK 350. Когда ваш автомобиль не может обеспечить электрическое соединение для подключения вашего прицепа, электрические преобразователи CURT предлагают решение. Схема блока предохранителей. - Ник в Pelican Parts Mercedes-Benz E350 Headlights. Причиной проблемы может быть любое количество причин. Возможно, вам потребуется найти провод определенного цвета и его точное местоположение. Я подозреваю, что на одном из немаркированных разъемов справа должна быть зеленая стрелка. Mercedes E 350. Он показывает компоненты схемы в виде упрощенных форм, а также силовые и сигнальные линии между инструментами.Открытие блока предохранителей. Mercedes 1268202026 Зеленое реле стеклоочистителя W124 Eur 27 98. 90 - 196 долларов. Схема блока предохранителей Электросхема Mercedes 2008 года. 5L: Тип обслуживания Замена нейтрального предохранительного выключателя: Оценка $ 463. Устранить электрическую проблему в духовке станет проще, если вы найдете правильную электрическую схему духовки. Он показывает элементы схемы в виде упрощенных форм, а также питание и сигнальные линии между устройствами. Комплекты светодиодного освещения Headlight Experts Год, пожалуйста, выберите.Здесь, в Advance Auto Parts, мы работаем только с лучшими надежными продуктами и марками запчастей для ламп ближнего света, поэтому вы можете делать покупки с полной уверенностью. 34 - 899 долларов. Электросхема представляет собой упрощенное обычное фотографическое изображение электрической цепи. 2021. (0 отзывов) Подробнее. Закажите запчасть со складским номером. Автор Джо Кучински - 15 июля 2021 года. Фары этого E-Class Benz также добавляют роскоши автомобилю для водителя. Стандартный дальний свет Mercedes-Benz ML350 модели 2009–2011 годов оснащен специальными зажимами, чтобы галогенная лампа H7 удерживалась в правильном положении и оставалась стабильной.Большая часть потери мощности на передние органы управления распределяется. Схема подключения магнитолы ford e350 2002 года; . E350 2006-11 95 фут-фунт. Схема подключения W212 (07-09-2021, 02:48 AM) Punisheros написал: Вам нужно сравнить существующую систему с многолучевой схемой подключения. Блок предохранителей на листе электрической схемы Mercedes Benz. Если есть фотографии, которые нарушают правила, или вы хотите высказать критику и предложения по электрической схеме двигателя стеклоочистителя Mercedes, пожалуйста, свяжитесь с нами на странице «Контакты». 55 Экономия: 2 доллара. Похоже либо на лампочки, либо на проводку к правой лампе.К счастью, у SLK 350 есть отдельные лампы дальнего и ближнего света, так что вам не нужно переключаться между ними. Mercedes-Benz Vario PDF Руководства по ремонту и ремонту, электрические схемы, каталог запчастей, коды неисправностей скачать бесплатно! См. Также: руководства Mercedes-Benz в формате PDF; Руководства по обслуживанию Mercedes-Benz Vario Размер заголовочного файла Ссылка для скачивания Mercedes Vario 1996-2003 гг. Руководство по ремонту + EWD. Mercedes-Benz E350 известен своим элегантным дизайном, передовыми технологиями и плавностью хода, что делает его единственным в своем роде автомобилем. Имеет красивый пурпурно-оранжевый металлический блеск.Parts Com Mercedes Benz Screen Partnumber 2038850653. 04. Если есть основная проблема, вы можете перегрузить провода или даже вызвать более серьезные проблемы в этой цепи, если вы используете более мощный предохранитель. Мы предлагаем как годовую, так и пятилетнюю подписку на наше руководство Mercedes Benz. C230 использует от 8000K до 10000. Название: Схема подключения генератора переменного тока Ford Crown Victoria Автор: Тема из открытых источников: Схема подключения генератора переменного тока Ford Crown Victoria Ключевые слова: электрическая схема генератора переменного тока Ford Crown Victoria, решено 03 chevy express 6 0 код пропусков зажигания po300 грубая fixya, harry fenton s советы и подсказки для небольших континентальных двигателей, mercedes benz e class w212 2009 2016 блок предохранителей, модернизация мощного генератора переменного тока, построенная в США.Закажите онлайн сегодня! Схема блока предохранителей (расположение и назначение электрических предохранителей и реле) Mercedes-Benz E-Class (E200, E220, E250, E300, E350, E400, E500, E63) (W212; 2010-2016).

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
