Распиновка наушников с микрофоном


Всех приветствую, кто заглянул на огонек.

В обзоре я постараюсь рассказать о том, что такое гарнитура и наушники, чем они отличаются и какими способами их можно подключить к различным разъемам. Если заинтересовались, милости прошу под кат. Существует достаточно много разновидностей данного разъема как по количеству контактов, так и по размеру фото с интернета :.

От себя добавлю, что старшие собратья Jack встречаются в профессиональной звуковоспроизводящей аппаратуре, в большинстве своем из-за более надежной конструкции и более лучших электротехнических характеристик, хотя с повсеместным распространением цифрового звука, они постепенно теряют свою актуальность. В данном обзоре я расскажу о четырех наиболее встречающихся вариантах для домашнего использования:.

Нетрудно догадаться, что отличаются они между собой диаметром 2,5мм vs 3,5мм и наличием дополнительного четвертого контакта, который необходим гарнитуре для управления кнопками и микрофоном.

Хотелось бы заметить, что наушники и гарнитура — это совсем разные вещи и основное отличие между ними заключается в наличие у последних встроенного микрофона и кнопок управления громкость, вызовы. Благодаря этому, присутствует возможность управлять некоторыми функциями смартфона через гарнитуру путем нажатия соответствующих кнопок. Наушники в свою очередь, кнопок не имеют и годятся лишь для воспроизведения аудиосигнала.

Более наглядно это показано на картинке ниже фото с интернета :. Для тех, кто не в курсе, принцип работы кнопок управления гарнитуры достаточно прост: внутри корпуса имеется небольшая плата управления, которая при различных комбинациях кнопок выдает различное сопротивление.

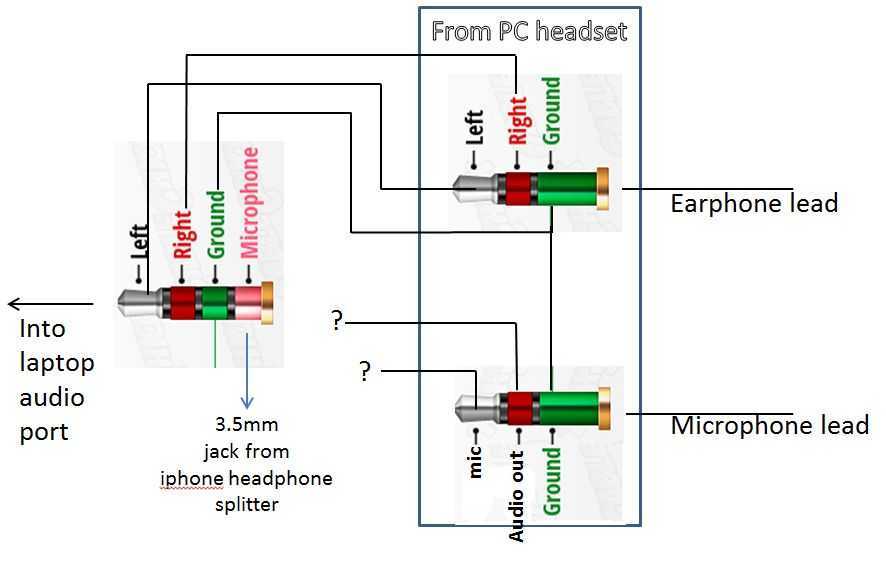

На выходе всего два провода, один из которых общий с наушниками земля. Смартфон считывает сопротивление и выдает нужную команду. По такому же принципу работают, к примеру, рулевые кнопки управления в автомобиле. Большинство современных смартфонов и гарнитур выполнены по новому стандарту CTIA, но встречаются варианты и со старым стандартом распайки.

Также хотелось бы отметить важную особенность: в четырехконтактном гнезде TRRS без каких-либо проблем и последствий для гаджета, работают все наушники с трехконтактным штырьком TRS , то есть при подключении наушников к смартфону, работа систем не нарушается. При противоположном варианте, то есть при подключении к трехконтактному гнезду TRS , гарнитуры с четырехконтактным штырьком TRRS , например, гарнитуры к планшету, сбоев в электронике также не происходит, отсутствуют лишь дополнительные кнопочные функции гарнитуры и микрофон.

Как говорится, сохранена обратная совместимость. На этом вступительную часть заканчиваю. Ниже в обзоре будут рассмотрены варианты адаптеров как для гарнитуры, так и для наушников. Другими словами, с использованием данного удлинителя сохранятся все функции гарнитуры при подключении к современному смартфону. Купить данный удлинитель можно здесь. Данный удлинитель у меня уже достаточно давно.

Если не ошибаюсь, то поставлялся он в аналогичном пакетике:. Несмотря на скудную упаковку — удлинитель качественный и служит уже который год, хотя сейчас пользуюсь им не так часто.

Немного подробнее о расшифровке маркировки вы можете посмотреть в моем предыдущем обзоре о USB 3. Отмечу лишь, что кабель прошел сертификацию, производитель кабеля — Cablemax, тип кабеля — Multiple-conductor cable using non-integral jacket.

Каких-либо недостатков не выявлено, поэтому однозначно рекомендую к покупке! Данный удлинитель я купил по незнанию, поэтому в смартфоне SGS3 функции гарнитуры недоступны. Купить можно здесь. По внешнему виду аналогичен предыдущему — те же четыре контакта как на штекере, так и в гнезде, но основное отличие заключается во внутренней распайке см.

По качеству особых замечаний нет, кроме того, что на кабеле отсутствует какая-либо маркировка, а его толщина значительно меньше предыдущего. К тому же, штекер здесь не угловой:. Это один из самых простых удлинителей, рассчитанный на подключение наушников или гарнитуры к различным электронным гаджетам или компьютеру.

Он предназначен только для передачи аудиосигнала, дополнительные функции гарнитуры не будут работать, так как отсутствует четвертый провод контакт.

Я покупал здесь. Кабель удлинителя неоднократно выдерживал наезд ролика компьютерного кресла, обрывов проводов не было, поэтому если присматриваете достаточно длинный и качественный удлинитель для наушников — рекомендую!

Покупал этот кабель очень давно в местных магазинах.

По внешнему виду подходит вот этот, купить который можно здесь. Одним из основных домашних применений данного удлинителя является подключение плат захвата ко входу звуковой карты компьютера, то есть с аудиовыхода платы к аудиовходу звуковой карты. Сейчас данное занятие несколько потеряло свою актуальность, но в далеких двухтысячных годах было актуально.

У меня тогда стоял ТВ тюнер плата видеозахвата LifeView , для подключения как раз требовался обозреваемый кабель он был в комплекте. Еще одно применение — оцифровка аудиозаписей, но в данное время это занятие лишено всякого смысла. Нареканий по качеству практически нет, кроме того, что контакты разъемов не позолочены. Кабель достаточно прочный, разъемы крепко вплавлены. В свое время я использовал его в автомобиле, подключая сначала простенький MP3 плеер, а затем смартфон к AUX входу штатного головного устройства магнитолы , в котором отсутствовала поддержка MP3 формата и внешних накопителей карты памяти и флешки :.

Качество вполне устраивало, но подключение было не очень удобное. Требовалось подзаряжать устройства, а свободно болтающийся провод создавал неудобства.

Поэтому через некоторое время приобрел FM модулятор, а когда переехал в другой город, окончательно понял, что проще взять нормальную магнитолу, ибо всевозможные наводки от троллейбусных путей сводили на нет использование модулятора.

Прошу прощения за небольшой опус, но данный удлинитель я использовал достаточно часто: и в жару, и в холод, поэтому за качество ручаюсь. При подключении гарнитуры, она будет работать только в качестве наушников.

Каких-либо нареканий при работе не выявлено, провода не надломились, поэтому рекомендую к покупке! Более компактный вариант предыдущего разветвителя, но конструкция более хилая. С одного торца расположен штекер miniJack TRS 3,5мм папа :. Покупал данный адаптер еще в оффлайне, но недавно наткнулся на улучшенную версию с позолоченными контактами. Несмотря на всю простоту конструкции, данный разветвитель имеет 4 минуса: корпус изготовлен из мягкого пластика, в некоторых случаях высота корпуса мешает соседнему гнезду, контакты разъемов не позолочены, хиленькая конструкция внутренних лепестков токоснимателей в гнездах.

Несмотря на минусы, данный разветвитель работал без нареканий до замены на предыдущий вариант, но со временем появился небольшой люфт штырька. В связи с этим, учитывая мизерную стоимость, он подойдет лишь как временное решение. Весьма полезный адаптер, предназначенный для подключения распространенных наушников с разъемом miniJack TRS 3,5мм к устройствам с гнездом microJack TRS 2,5мм:. Многим покажется странным, но многие старые планшеты имеют как раз гнездо microJack TRS 2,5мм.

Я не слишком часто пользовался данным адаптером, поэтому он так и лежит в родном пакетике:. Качество адаптера среднее: корпус из мягкого пластика, контакты разъемов не позолочены, да и на вид конструкция хлипковата. Годится лишь для нечастого подключения. Размеры адаптера очень компактные, корпус цельный, неразборный. С одной стороны четырехконтактный штырек 3,5мм:. Данный адаптер используется для подключения больших наушников со штырьком 2,5мм, купленных на распродаже невиданной щедрости на площадке JD за доллар или около того.

Сами наушники подключаются к ноутбуку. В работе уже года полтора, полет отличный, поэтому рекомендую! Покупался он по акции за 10 центов на какой-то распродаже магазина GearBest. Несмотря на компактные размеры, в данный чехол без проблем входят две гарнитуры. По качеству шитья особых замечаний нет: нитки не торчат, дефектов кожи не обнаружено, замок крепкий.

Хотелось бы отметить, что чехол покрыт кожзамом не натуралка , благодаря чему имеет приятный внешний вид и несколько устойчив к влаге. Внутри чехла легко помещаются два коробка спичек. В общем, даже за полную стоимость он стоит своих денег, поэтому однозначно рекомендую!

Итого, данные переходники значительно облегчают работу с устройствами, имеющими малораспространенные разъемы, а компактные габариты позволяют носить их с собой постоянно.

Все адаптеры куплены в разное время и используются достаточно продолжительное время, рекомендации смотрите под каждым лотом. Запомнить меня. Повторите пароль. Введите цифры и буквы. Ваш e-mail. Существует достаточно много разновидностей данного разъема как по количеству контактов, так и по размеру фото с интернета : С картинки хорошо видно, что Jack — самый крупный, microJack — самый компактный, по аналогии с SIM картами, где привычные всем симки для смартфонов считаются microSIM и даже nanoSIM.

В данном обзоре я расскажу о четырех наиболее встречающихся вариантах для домашнего использования: — трехконтактный miniJack 3,5мм — далее по тексту miniJack TRS 3,5мм — четырехконтактный miniJack 3,5мм — далее по тексту miniJack TRRS 3,5мм — трехконтактный microJack 2,5мм — далее по тексту miniJack TRS 2,5мм — четырехконтактный microJack 2,5мм — далее по тексту miniJack TRRS 2,5мм Нетрудно догадаться, что отличаются они между собой диаметром 2,5мм vs 3,5мм и наличием дополнительного четвертого контакта, который необходим гарнитуре для управления кнопками и микрофоном.

Более наглядно это показано на картинке ниже фото с интернета : Для тех, кто не в курсе, принцип работы кнопок управления гарнитуры достаточно прост: внутри корпуса имеется небольшая плата управления, которая при различных комбинациях кнопок выдает различное сопротивление. Купить данный удлинитель можно здесь Данный удлинитель у меня уже достаточно давно. Если не ошибаюсь, то поставлялся он в аналогичном пакетике: Несмотря на скудную упаковку — удлинитель качественный и служит уже который год, хотя сейчас пользуюсь им не так часто.

Купить можно здесь По внешнему виду аналогичен предыдущему — те же четыре контакта как на штекере, так и в гнезде, но основное отличие заключается во внутренней распайке см. Вцелом, удлинитель хороший, но актуален лишь для старых моделей телефонов.

По внешнему виду подходит вот этот, купить который можно здесь Одним из основных домашних применений данного удлинителя является подключение плат захвата ко входу звуковой карты компьютера, то есть с аудиовыхода платы к аудиовходу звуковой карты. Длина кабеля — 70см, на обоих концах — трехконтактный miniJack TRS 3,5мм: Нареканий по качеству практически нет, кроме того, что контакты разъемов не позолочены. В свое время я использовал его в автомобиле, подключая сначала простенький MP3 плеер, а затем смартфон к AUX входу штатного головного устройства магнитолы , в котором отсутствовала поддержка MP3 формата и внешних накопителей карты памяти и флешки : Качество вполне устраивало, но подключение было не очень удобное.

С одного торца расположен штекер miniJack TRS 3,5мм папа : С другого торца присутствуют два гнезда miniJack TRS 3,5мм мама : Покупал данный адаптер еще в оффлайне, но недавно наткнулся на улучшенную версию с позолоченными контактами. Купить можно здесь Несмотря на всю простоту конструкции, данный разветвитель имеет 4 минуса: корпус изготовлен из мягкого пластика, в некоторых случаях высота корпуса мешает соседнему гнезду, контакты разъемов не позолочены, хиленькая конструкция внутренних лепестков токоснимателей в гнездах.

С одной стороны четырехконтактный штырек 3,5мм: С другой стороны утопленное четырехконтактное гнездо 2,5мм: В сравнении с предыдущим адаптером: Данный адаптер используется для подключения больших наушников со штырьком 2,5мм, купленных на распродаже невиданной щедрости на площадке JD за доллар или около того.

Чехол для наушников-вкладышей или гарнитуры: Ну и последний на обзоре — очень удобный чехол, для хранения различной мелочевки: Покупался он по акции за 10 центов на какой-то распродаже магазина GearBest. Данный чехол я использую для хранения гарнитуры Tennmak с самым первым удлинителем из обзора: На одной из чашечек присутствует специальный карман: Несмотря на компактные размеры, в данный чехол без проблем входят две гарнитуры.

Внутренний диаметр чехла около 70мм, вот сравнение с коробком спичек: Внутри чехла легко помещаются два коробка спичек. Добавить комментарий Отправить добавить. Вы уж меня извините, но это лишь ваше мнение, не более….


Электроника и Фото: Кабели и Переходники, Новосибирск

Для передачи аудио без искажений важно приобрести качественные кабели и переходники. Тогда вы сможете корректно подключить колонки и насладиться акустикой фильма или мелодичностью музыки в полной мере. Чтобы купить аудиокабели и переходники в нашем интернет-магазине, воспользуйтесь удобной функцией выбора по параметрам на сайте: тип и количество разъемов; покрытие контактов; длина шнура; наличие защиты от помех. Вы обязательно найдете оптимальный вариант. Для вашего удобства у нас есть оперативная доставка и самовывоз. За покупки мы с удовольствием дарим бонусы.

трехконтактный miniJack 3,5мм — далее по тексту miniJack (TRS) 3,5мм разъема, а также провода гарнитуры/наушников от изгиба. Длина кабеля – 70см, на обоих концах – трехконтактный miniJack (TRS) 3,5мм: .. У меня наушники с 5 контактами на джеке, для микрофонов шумодава.

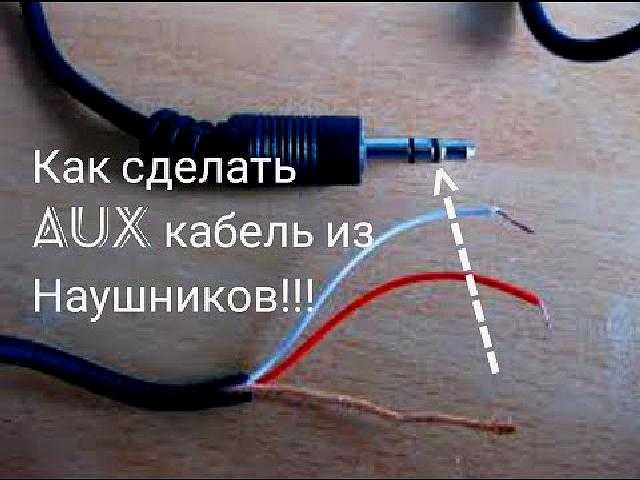

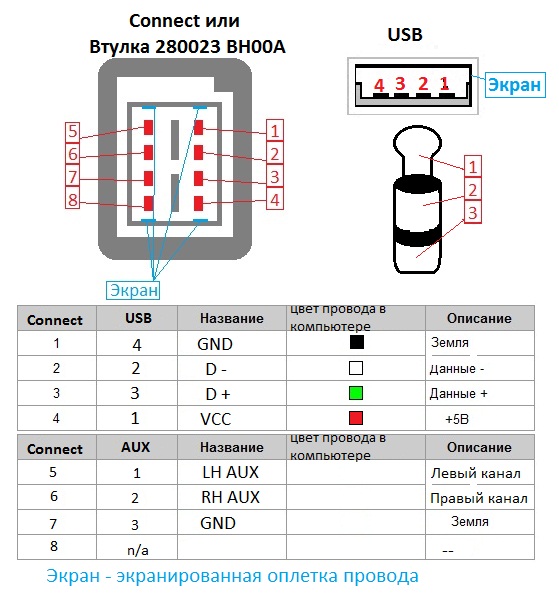

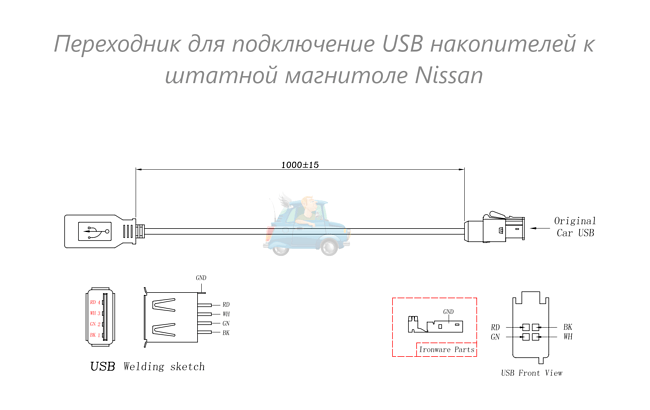

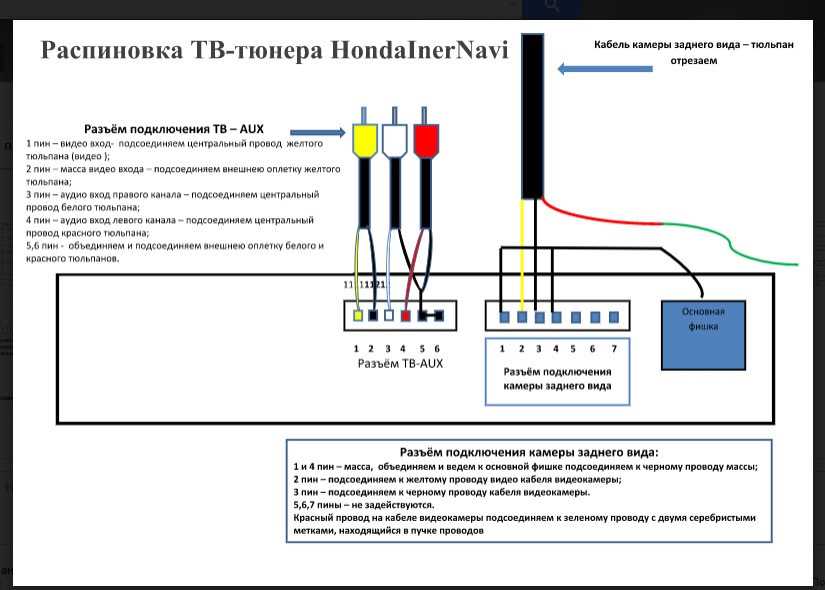

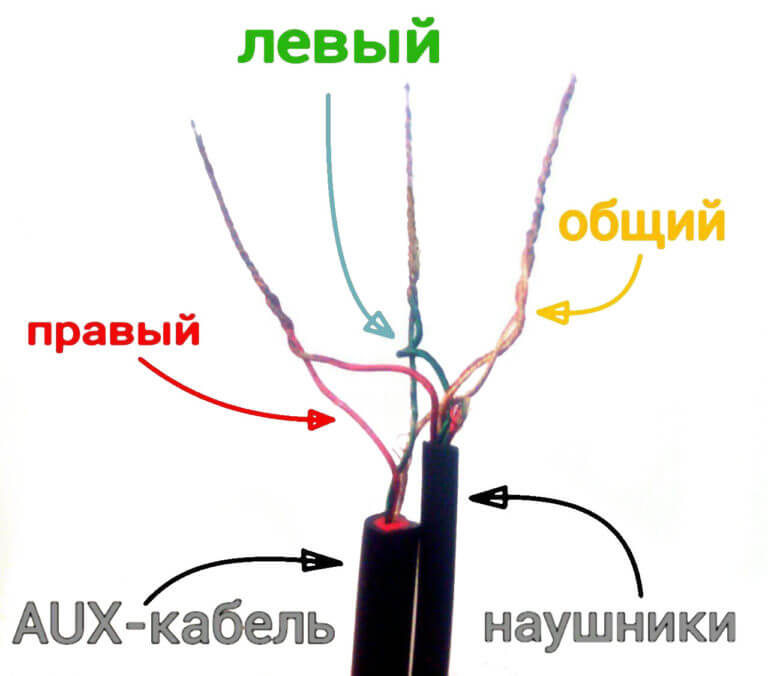

AUX кабель для автомагнитолы – как сделать самому

Современная жизнь невозможна без электрических и электронных устройств, и рано или поздно возникает необходимость покупки различных видов проводов и коннекторов. Цена кабеля, как и другой фурнитуры, как правило, невысока. Учитывайте, что цена кабеля напрямую зависит от его назначения и технических характеристик. Разнообразные переходники и кабели в интернет-магазине 21vek. Наиболее удобный способ купить кабель в Минске — оформить покупку онлайн. С помощью кнопок навигации выберите тип продукции: кабель питания, удлинитель, USB-хаб, конвертер, сплиттер или другое. После чего укажите назначение товара и функциональное назначение: передача видео, аудио, данных или питание устройств.

Кабель AUX TTEC 3.5 Jack 1m black

Всех приветствую, кто заглянул на огонек. В обзоре я постараюсь рассказать о том, что такое гарнитура и наушники, чем они отличаются и какими способами их можно подключить к различным разъемам. Если заинтересовались, милости прошу под кат. Существует достаточно много разновидностей данного разъема как по количеству контактов, так и по размеру фото с интернета :.

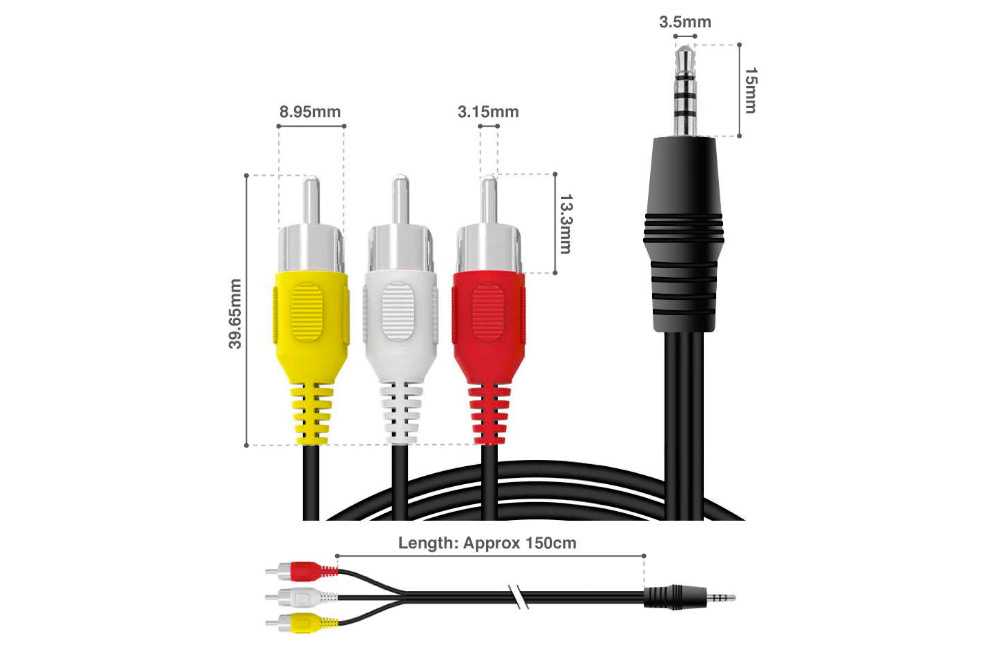

Отличный выбор для подключения LCD телевизора или плазменной панели к компьютеру, видеокамере и другим видеоустройствам.

Кабели и переходники

Такие предложения рекомендуемы, так как являются лучшими по нескольким факторам, среди которых высокий рейтинг магазина, высокий спрос на товар, стабильность спроса. Товарные предложения, выделенные рамкой ТОР являются рекомендуемой покупкой. Для сравнения добавьте товары, которые хотите сравнить. Вы можете выбрать их в категории или найти с помощью поиска. Наверх Главная страница Аудио, видео, фото Аудио-видео кабели, адаптеры, переходники.

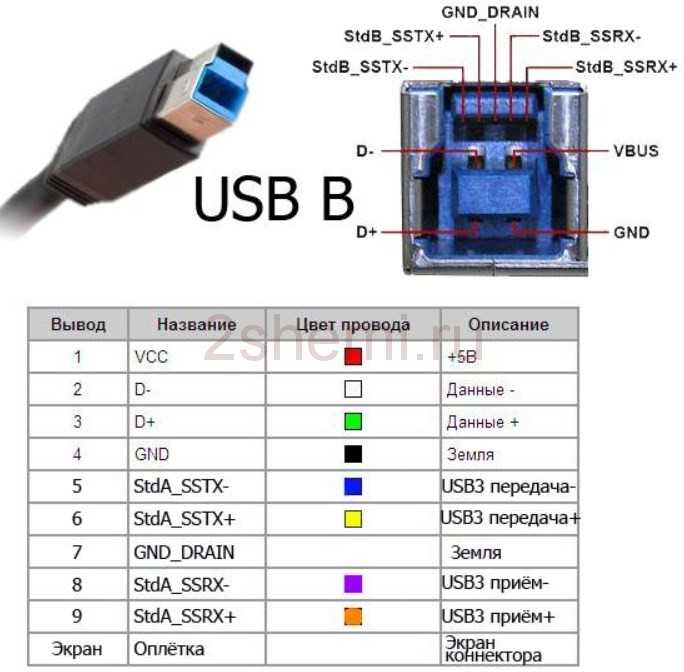

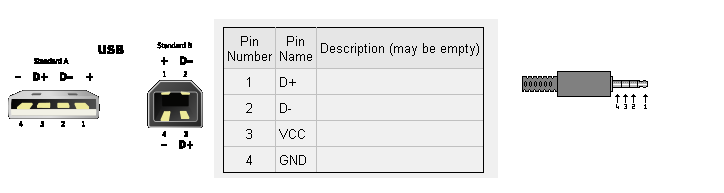

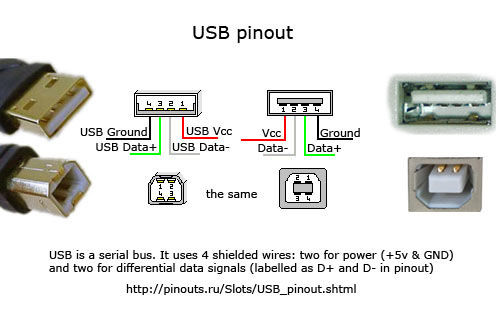

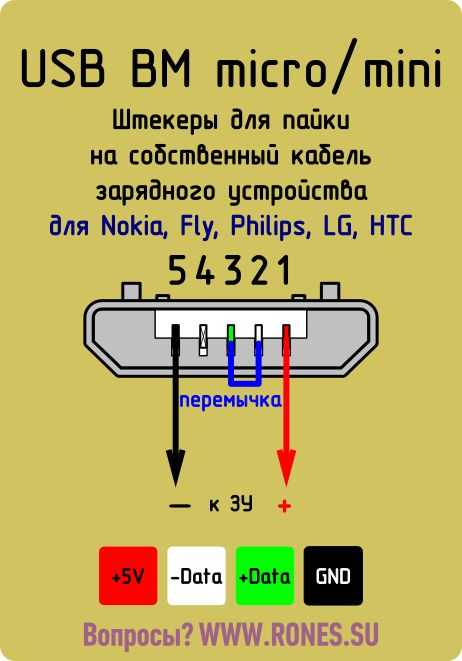

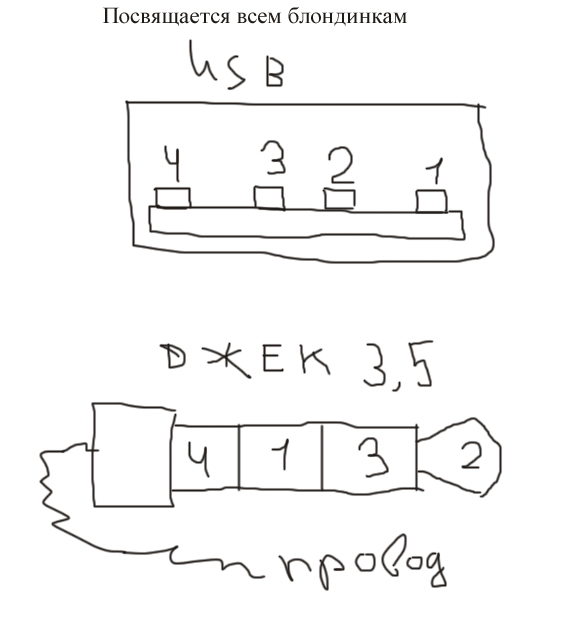

Распиновки переходника TRRS («Jack») → USB

Казалось бы, кому и зачем нужен переходник, который нарушает логичность XLR-архитектуры? Ведь, насадив его на обычный микрофонный шнур, вы получаете коммутацию выхода с выходом! Однако нужно вспомнить, что при использовании звукорежиссёрских кос нам нередко случается использовать возвраты косы в качестве посылов и наоборот. Перепаивать косу нет никакого смысла, ведь задачи могут меняться. Также такой переходник часто бывает необходим при разводке некоторых активных акустических систем обычными микрофонными кабелями, когда входы и выходы систем запараллелены, и можно использовать выход системы в качестве входа и наоборот. Контактные поверхности — никелированные. Цвет корпуса — никелированный металл. Страна производства — Германия.

Кабель miniJack-2Jack Schulz GMS. 5. Кабель miniJack-2Jack Schulz GMS . Оценку проводу ставлю 3, потому что ничего выдающегося в нем нет.

Войти через. Защита Покупателя. Помощь Служба поддержки Споры и жалобы Сообщить о нарушении авторских прав.

Кабели Jack-Jack являются необходимым аксессуаром при комплектации студий звукозаписи, а также традиционно используются для подключения электрогитар. На соединителях этого типа, в частности, реализуются инсерт-подключения к микшерным пультам. Кабель Jack-Jack может иметь различную конфигурацию: моно, стерео, или иметь с одной стороны один стереоразъем, а с другой — два моноштекера. Последние пригодятся в случае подсоединения источника стереосигнала к двум моноусилителям без дополнительной коммутации. Общим для всех этих кабелей будет то, что, как правило, все штекеры имеют диаметр 6,3 мм, хотя существуют и соединители, оборудованные с одной стороны разъемом mini-jack диаметр 3,5 мм. Кроме того, готовые провода Jack-Jack выпускаются различной длины и выбор конкретной модели будет зависеть от варианта использования соединителя.

Удлинительный кабель для наушников Minijack представляет собой кабель с двумя концами: мужской и женский 3,5 мм. Длина до 1 метра , поэтому вы можете использовать его как удлинитель, если, например, наушники или другой аудиокабель слишком короткие.

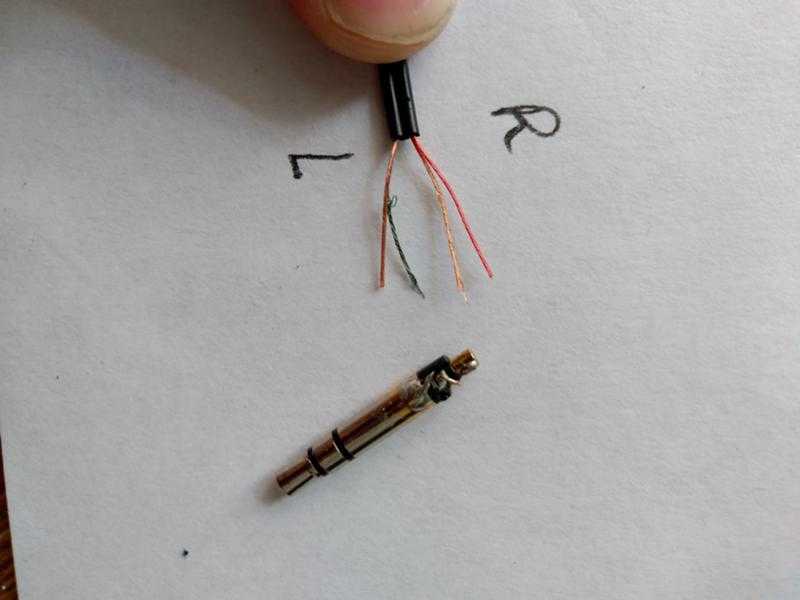

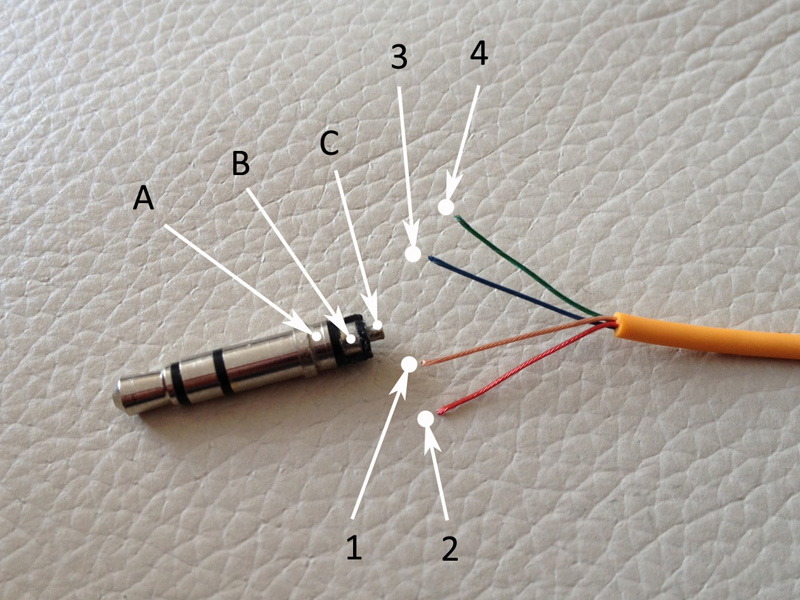

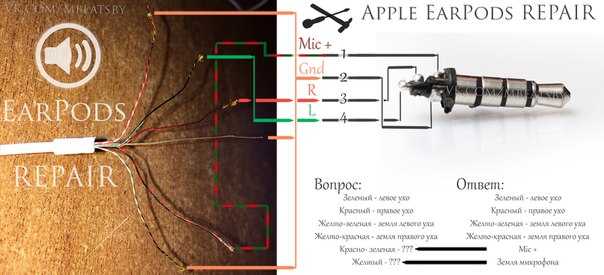

Если оторвались провода от штекера у наушников, то они припаиваются обратно по определённым правилам. О том, какой должна быть распайка распиновка проводов, рассказывается в этой статье. При обрыве кабеля, а также в других случаях, необходимо определить, какие провода соединяются с наушниками, микрофоном и кнопками управления. Есть определённые стандарты цвета проводов, которых придерживаются производители, хотя они могут нарушаться:. В зависимости от модели, провода к микрофону и панели управления могут быть совмещёнными или отдельными, а также в разных элементах наушников общий провод может быть один или несколько.

Бывают случаи, когда приходится делать распиновку наушников. Например, устройство работает некачественно, и провод нужно распаять, чтобы найти причину. Провода, идущие к различным частям устройства позванивают, используя тестер. В первую очередь ищем те, которые идут к динамикам:.


AV разъемы: виды, распиновка, краткое описание

Что такое AV разъем?

AV разъем имеет несколько других названий – RCA, RCA jack или по простому «тюльпан». Он выпускается в форме цилиндра и давно нашел свое применение в аудиоустановках и видеоустройствах. В середине цилиндра есть главный контакт, который охватывается другим контактом, называемым «земля». Разъем красного цвета используется для того, чтобы передавать двухканальный сигнал в режиме стерео для правого канала, а разъем белого цвета нужен для моносигнала или чтобы передавать двухканальный сигнал для левого канала. С помощью желтого разъема передаются видеосигналы.

RCA разъемы начали использоваться уже достаточно давно и самое первое их применение было связано с подключением усилителя к фонографу. Фонограф – это первое устройство для записи звуков. Одна из крупных американских корпораций изобрела этот разъем и когда появилась в продаже различная техника из других стран, как видеомагнитофоны и различные устройства для записи аудиозвуков, то эти разъемы стали просто незаменимыми. В принципе, и сейчас они пользуются спросом. Кстати, название свое эти разъемы получили по первым буквам этой компании – Radio Corporation of America.

Один достаточно весомый минус таких элементов заключается в том, что в самом начале соединения сначала происходит слияние контактной пары сигнала, которая находится под напряжением, а только потом уже контакты корпусов. По этой причине могут произойти различные поломки оборудования в процессе присоединения. Такое зачастую случается при присоединении телевизоров к телевизионным выходам на видеокартах.

Виды RCA разъемов

Типы разъемов делятся на «маму» и «папу». Папа – это обычный штекер RCA – представляет собой металлический штырь, диаметр которого составляет 3,2 миллиметра. Та часть, которая находится внутри, закрыта и составляет примерно около 6 миллиметров, а наружная часть равна 9 миллиметрам. Этот штырь окружен так называемым ободком, диаметр которого может иметь различные значения, это зависит от его толщины.

Разъем мама – это гнездо RCA, является панельным разъемом, на который надевают ободок. Диаметр по внешнему обмеру составляет 8 миллиметрам, а глубина – 7,5 миллиметров. Это говорит о том, что губки, которые обжимают ободок, должны быть большего диаметра. Место между коннектором и корпусом может иметь абсолютно разное наполнение – в самом дешевом варианте это может быть пластмасса или полиэтилен, вариант получше представляет собой наполнение прессованным стекловолокном или текстолитом, а в самых дорогостоящих вариантах используется керамика или тефлон. Конечно, последний вариант более качественный, но его стоимость выше средней.

Рекомендуется выбирать не самый дешевый вариант, потому что основной недостаток дешевых разъемов – это недостаточная термостойкость. Для выполнения работ по пайке кабеля необходима высокая температура, которая должна выдерживаться в течение определенного времени. Пластмасса при этом начинает быстро плавиться, что негативно сказывается на внутреннем проводнике, поскольку он сплавляется с самим корпусом. Поэтому если приобрести разъем с материалом, имеющим хороший показатель по тугоплавкости, то это будет правильнее и надежнее. Длина провода тоже не должна быть слишком маленькой, на это нужно обратить внимание, подключение должно быть как минимум возможным, и как максимум, удобным. Чтобы было проще сделать выбор, можно изучить различные бренды и выбирать из тех, кто хорошо себя зарекомендовал, но здесь можно попасть на подделку.

Переходники и конвертеры На современном рынке огромное количество и широкий выбор не только разъемов RCA, но и множество различных RCA-переходников. Самые известные из них:

  • 2RCA-mini Jack. Очень востребованы на рынке переходники RCA на 3,5-миллиметровый разъем для наушников, называемый mini Jack. Он способен выполнить подключение гарнитуры к абсолютно любому устройству.

  • S-Video-RCA. Этот переходник подойдет для соединения различного оборудования типа видеомагнитофонов к какому-либо другому оборудованию.

  • 3RCA-3RCA. Этот переходник пригодится в тех случаях, когда нужно подсоединить друг к другу устройства, которые имеют одинаковые разъемы такого типа.

  • 2RCA-DIN. Такие разъемы уже достаточно устаревшие и мало где применяются.

Такой переходник поможет соединить два устройства, одно из которых современное, а другое старенькое с таким же стареньким разъемом.

Разъемы этой группы не так давно были очень востребованы. Благодаря им можно было подсоединить к телевизору самое разнообразное оборудование, например, видеомагнитофон, различные акустические установки, проигрыватели DVD-формата. Это был идеальный вариант, чтобы передать аудио- и видеосигналы. Такие разъемы, кроме всего прочего, можно было увидеть в звуковых картах, предназначенных для компьютера. Используя правильную распайку с помощью этого разъема можно было подключить компьютер к телевизору и, тем самым, экран телевизора использовать как большой монитор.

На сегодняшний день, актуальность этих разъемов слегка уменьшилась. Произведены разъемы другого уровня, которые постепенно заменяют их, так как являются усовершенствованными. Примером такого разъема может быть, к примеру, HDMI. Если бы не многочисленные переходники и конвертеры разъемы RCA давно бы уже покинули наш рынок. При использовании переходников можно произвести подключение практически любой техники. Конечно, и в некоторых современных телевизорах можно еще встретить разъем AV, однако нет смысла пользоваться им, потому что, используя другие разъемы, можно наслаждаться лучшим качеством, а не максимально возможным HD или FHD.

К сожалению, век разъемов RCA не спеша подходит к своему завершению. Он устарел по многочисленным показателям, поэтому если вы имеете возможность пользоваться более новыми интерфейсами, то пользуйтесь, но помните, что тюльпаны все еще могут помочь вам в передачи аудио- и видеосигналов.

Приобрести такие разъемы, в том числе и переходники к ним можно в нашем магазине в сети Интернет по адресу: electronoff.ua

Опубликовано: 2020-05-08 Обновлено: 2021-08-30

Автор: Магазин Electronoff

Кабель AUX | Купити AUX кабель для автомагнітоли в Києві, Одесі, Харкові, Львові, Дніпрі, Україні: ціна

Код товару: 378081

в наявності

Кабель miniJack/AUX XoKo Black 1м AUX-100

107

грн

Код товару: 172888

в наявності

Кабель miniJack/AUX ULTRA UC73-0100 red 1м

Код товару: 172777

в наявності

Кабель miniJack/AUX ULTRA UC75-0150 black 1. 5м

Код товару: 172915

в наявності

Кабель miniJack/AUX ULTRA Black 3м UC75-0300

Код товару: 593923

в наявності

Кабель miniJack/AUX Gelius 3,5″-3.5″ 1m Black (нитка)

119

грн

Код товару: 172883

в наявності

Кабель miniJack/AUX ULTRA UC73-0100 blue 3.5 мм 1м

Код товару: 593920

в наявності

Кабель miniJack/AUX Gelius 3,5″-3.5″ 1m Black (бічний)

Код товару: 378142

в наявності

Адаптер miniJack/AUX XoKo 3pin 3.5 мм M – 2 x 3pin 3.5 мм SC-005M

Код товару: 378141

в наявності

Адаптер Lightning/AUX XoKo Lightning – Jack 3,5 мм XK-AC-001

249

грн

Код товару: 394910

в наявності

Кабель miniJack/AUX Kicx Sound Civilization SCAUX 35T 4236

133

грн

Код товару: 378143

в наявності

Адаптер miniJack/AUX XoKo AC-007

Код товару: 390693

в наявності

Кабель miniJack/AUX Belkin jack 3. 5mm – jack 3.5mm Premium 1.2m, gold AV10164BT04-GLD

405

грн

Код товару: 390694

в наявності

Кабель miniJack/AUX Belkin jack 3.5mm – jack 3.5mm Premium 1.2m, gray AV10164BT04-GRY

405

грн

Код товару: 675213

в наявності

Кабель miniJack/AUX XoKo Flat 1м Black AUX-010-BK

Код товару: 323195

в наявності

Адаптер miniJack/AUX Belkin jack 3.5mm – jack 3.5mm x2 white AV10157DSAPL

259

грн

Автовласники для свого комфорту та приємного проведення часу пасажирів встановлюють в автомобіль різні музичні пристрої – магнітоли, музичні центри, телевізори. Багато хто з них мають роз’єм, який називають лінійним входом або AUX вихід. AUX кабель допомагає отримати високоякісне звучання без необхідності придбання спеціальної апаратури.

AUX кабель: особливості, принцип роботи

Кабель AUX це шнур, який використовується для передачі звуку з мобільного пристрою на стереосистему або до магнітоли автомобіля. Це може бути смартфон, телефон, планшет, колонки або навушники. На даний вхід подається сигнал, амплітуда якого знаходиться в діапазоні 0,5-1 В.

Як вибрати AUX кабель

Для синхронізації пристроїв, одна зі сторін AUX може мати один з наступних виходів:


  • mini Jack 3.5 mm на 3.5 mm – одна з найпоширеніших варіацій для автомагнітоли, підходить для підключення різних гаджетів до пристрою, колонок;



  • Lightning – роз’єм для підключення iPhone, iPod, iPad до аудіосистеми автомобіля;



  • Type-C – дозволяє підключати аудіо кабель до пристрою з роз’ємом Type-C;



  • USB – складається з входу mini Jack 3.5 та USB. Такий роз’єм є в більшості пристроїв, тому вибір гаджетів до підключення дуже великий;



  • 2 RCA (тюльпан) – кабель зустрічається у більшості моделей, також користується попитом.





Вибираючи AUX кабель, варто звернути увагу на такі вимоги:


  • Довжина – кабель повинен вільно діставати до пристроїв, не заважаючи при цьому водієві;



  • Екранування – допомагає уникнути перешкод, спотворень при звучанні. Найбільш надійним вважається двошарове екранування, воно складається з фольги та сітчастого обплетення, яке захищає від радіо наведень, служить для заземлення;



  • Пластичність – навіть при згинаннях та перегинах кабель AUX повинен працювати повноцінно. Залежно від матеріалів ізоляції, висока пластичність допомагає забезпечити надійність та збільшити термін служби шнура.





Інтернет-магазин Avtozvuk.ua пропонує купити кабель AUX з доставкою по Києву та Україні. У каталозі представлений великий вибір моделей як до магнітол, так і для телефону, планшета, музичного центру та інших мобільних пристроїв в авто. При покупці, на сайті можна ознайомитись з описом, параметрами і цінами вподобаного товару, якщо ж виникли питання, то для кожного покупця доступна безкоштовна консультація, допомога при оформленні замовлення.

Аудиокабель AUX, 3,5 мм, стерео, 4 контакта, тонкий, CU

Кабель аудиоразъема AUX, 3,5 мм, стерео, 4 контакта, тонкий, CU

3,5 мм, вилка (4 контакта, стерео) > 3,5 мм, вилка (4 контакта, стерео)

Товар и упаковка аналогичны. Возможны изменения и ошибки.

€3,99 РРП

Упаковочные единицы:

1 / 10 / 500 / 1000

Тип упаковки

Массовая упаковка

Розничная упаковка

Длина кабеля

0,5 м

1 м

1,5 м

2 м

3 м

Артикул: 63824

EAN: 4040849638244

Аксессуары

Губай Адаптер для наушников, разъем AUX, от 6,35 мм до 3,5 мм

Артикул: 11100

0,49 € Рекомендуемая розничная цена

Упаковочные единицы:

10/100/1000/2000

Похожие продукты

Посмотреть все

Губай Плюс Кабель-адаптер MP3 Jack-RCA Audio Штекер 3,5 мм (3-контактный, стерео) > 2 штекера RCA (. ..

6,99 € Рекомендуемая розничная цена

Артикул: 78579, г. | ,

1,5 м, Полиэтиленовый пакет для розничной торговли

2 других продукта

Губай Удлинительный кабель для наушников 6,35 мм, спиральный кабель 6,35 мм штекер (3-контактный, стерео)> 6,35 мм гнездо…

Артикул: 50016, | ,

5 м, Навалом

1 другие продукты

Губай Кабель аудиоразъема AUX, 3,5 мм, моно Штекер 3,5 мм (2-контактный, моно) > штекер 3,5 мм (2-. ..

2,49 € Рекомендуемая розничная цена

Артикул: 50460, | ,

1,5 м, россыпью

Отдельный продукт

Губай Кабель аудиоразъема AUX, 2,5 мм, стерео Штекер 2,5 мм (3-контактный, стерео) > штекер 2,5 мм (…

2,49 € Рекомендуемая розничная цена

Артикул: 50457, | ,

1,5 м, россыпью

Отдельный продукт

Губай Плюс Стерео кабель MP3 Jack аудиоадаптер Штекер 3,5 мм (3-контактный, стерео) > штекер 3,5 мм (. ..

6,99 € Рекомендуемая розничная цена

Артикул: 79122, г. | ,

1,5 м, Полиэтиленовый пакет для розничной торговли

2 других продукта

Губай Кабель с разъемом 3,5 мм, позолоченный Штекер 3,5 мм (3-контактный, стерео) > штекер 3,5 мм (…

3,99 € Рекомендуемая розничная цена

Артикул: 69110, | ,

0,5 м, Навалом

5 другие продукты

Настройка требований к кабелю для портов консоли и AUX

    Введение

    В этом документе описываются требования к кабелю и разъемам для портов консоли и дополнительных (AUX) портов.

    Предпосылки

    Требования

    Особых требований к этому документу нет.

    Используемые компоненты

    Этот документ не ограничен конкретными версиями программного и аппаратного обеспечения.

    Информация в этом документе была создана с помощью устройств в специальной лабораторной среде. Все устройства, используемые в этом документе, запускались с очищенной (по умолчанию) конфигурацией. Если ваша сеть работает, убедитесь, что вы понимаете потенциальное влияние любой команды.

    Соглашения

    Дополнительные сведения об условных обозначениях документа см. в документе Cisco Technical Tips Conventions.

    Исходная информация

    Маршрутизаторы Cisco имеют консоль DCE/DTE на основе RJ-45 или DB-25 и порты AUX. К этим портам можно подключить либо терминал (DTE), либо модем (DCE). В любом случае вам потребуется как кабель RJ-45, так и разъем RJ-45-to-DB-25 или RJ-45-to-DB-9.

    Таблица маршрутизаторов с консольными и вспомогательными портами

    В таблице в этом разделе перечислены некоторые серии маршрутизаторов Cisco и соответствующие консольные и вспомогательные порты.

    Настройки консольного порта для подключения терминала

    Перед подключением терминала к консольному порту настройте терминал в соответствии с консольным портом маршрутизатора, как показано здесь:

    • 9600 бод

    • 8 бит данных

    • нет четности

    • 2 стоповых бита (9600 8N2) ИЛИ 1 стоповый бит
      • Зависит от маршрутизатора.

    Типы консолей и разъемов AUX

    Маршрутизаторы Cisco имеют три типа консолей и разъемов AUX. В таблице в этом разделе перечислены эти типы:

    • РДЖ-45 ​​

    • ДБ-25 ДСЕ

    • ДБ-25 ДТЭ

    Существует три типа разъемов RJ-45-to-DB-25:

    1. Стиль DCE (модем)

    2. Стиль DTE

    3. Стиль DCE (без модема)

    Каждый из этих стилей играет свою роль. Как правило, DTE предназначен для терминалов, DCE (модем) — для модемов, а DCE (не модем) устарел.

    Примечание : Переместите контакт 6 на контакт 8, если вы хотите изменить стиль DCE (немодемный) на стиль DCE (модемный).

    Разъемы консоли и AUX для маршрутизаторов Cisco

    Разъем Графика
    РДЖ-45 ​​ РДЖ-45
    ДБ-25 ДСЕ ДБ-25 ДСЕ
    ДБ-25 ДТЭ ДБ-25 ДТЭ

    Кабель для консоли и порта AUX:

    • Кабели RJ-45

    • Прямой кабель RS 232

    Кабели RJ-45

    В продуктах Cisco используются следующие типы кабелей RJ-45:

    • Прямоточный

    • Кроссовер

    • Прокат

    • RJ-45 к гнезду DB9

    Cisco не поставляет эти кабели. Эти кабели широко доступны из других источников. Консольный кабель обычно входит в комплект консольного кабеля.

    Примечание : Консольный порт не поддерживает управление модемом или аппаратное управление потоком.

    Разъем RJ-45

    Как определить кабель RJ-45

    Чтобы определить тип кабеля RJ-45, держите два конца кабеля рядом друг с другом, чтобы вы могли видеть цветные провода внутри концы, как показано здесь:

    Концы кабелей RJ-45

    Существует три типа широко используемых кабелей RJ-45: прямые, перекрестные и скрученные. Держите два конца кабеля RJ-45 рядом. На каждом конце есть восемь цветных полосок или булавок. Если порядок цветных контактов одинаков на каждом конце, кабель прямой. Если порядок цветов на каждом конце обратный, кабель скручивается.

    Изучите последовательность цветных проводов, чтобы определить тип кабеля RJ-45. В этом разделе объясняется, как вы можете это сделать.

    Прямой кабель

    В прямом кабеле цветные провода расположены в одинаковой последовательности на обоих концах кабеля.

    Прямой кабель

    Прямой кабель

    Прямой кабель RJ-45 (Ethernet) Выводы контактов

    Сигнал Штырь RJ-45 RJ-45 контакт Сигнал
    Тх+ 1 1 Передача+
    Передача– 2 2 Тх–
    Rx+ 3 3 Прием +
    – 4 4 –
    – 5 5 –
    Rx– 6 6 Прием–
    – 7 7 –
    – 8 8 –

    Перекрестный кабель

    В перекрестном кабеле первый (крайний слева) цветной провод на одном конце кабеля является третьим цветным проводом на другом конце кабеля.

    Перекрестный кабель

    Перекрестный кабель

    Перекрестный кабель RJ-45 (Ethernet) Выводы контактов

    Сигнал Штырь RJ-45 Штырь RJ-45 Сигнал
    Тх+ 1 3 Прием +
    Передача– 2 6 Прием–
    Rx+ 3 1 Передача+
    – 4 4 –
    – 5 5 –
    Rx– 6 2 Тх–
    – 7 7 –
    – 8 8 –

    Скрученный кабель

    В скрученном кабеле цветные жилы на одном конце кабеля располагаются в обратной последовательности по отношению к цветным жилам на другом конце кабеля.

    Скрученный трос

    Скрученный трос

    Выводы скрученного кабеля

    Сигнал Штырь RJ-45 Штырь RJ-45 Сигнал
    – 1 8 –
    – 2 7 –
    – 3 6 –
    – 4 5 –
    – 5 4 –
    – 6 3 –
    – 7 2 –
    – 8 1 –

    Примечание :CAB-OCTAL-ASYNC, 8-портовый адаптер RJ-45, который используется с Cisco 2509, 2510, 2511 и 2512, аналогичен скрученному кабелю.

    RJ-45 — DB-9, гнездо*

    Розетка RJ-45 — DB-9*

    Этот кабель также известен как кабель управления.

    • Cisco поставляет этот кабель с маршрутизаторами серий 600, 800, 1600 и 1700.

    Тип кабеля для разъемов DB-25

    Прямой кабель RS 232

    На этом рисунке показан последовательный кабель CAB-R23= (номер по каталогу 74-0173), который является общим последовательным кабелем для всех платформ маршрутизатора:

    Оба конца прямого кабеля RS 232 для разъемов DB-25

    Оба конца прямого кабеля RS 232 для разъемов DB-25

    Этот кабель имеет гнездовой разъем DB-25 на одном конце и вилочный разъем DB-25 на другом конце. Любой конец кабеля CAB-R23 может быть концом Cisco или концом сети в зависимости от того, назначен ли маршрутизатор Cisco как устройство DCE или как устройство DTE. Если маршрутизатор обозначен как устройство DCE, гнездовой разъем DB-25 является концом Cisco. Если маршрутизатор обозначен как устройство DTE, штекерный разъем DB-25 является концом Cisco.

    Выводы для прямого кабеля RS 232 (DB-25)

    Штыревые выводы DTE Гнездовой разъем DTE
    25 штифтов Сигнал 25 контактов Сигнал
    – –
    J2-1 Экран Земля J2-1 Экран Земля
    Экран J2-2 ТхД – J2-2 Экран ТхД –
    Экран J2-3 РхД – Экран J2-3 РхД –
    Экран J2-4 РТС – Экран J2-4 РТС –
    Экран J2-5 КТС – Экран J2-5 КТС –
    Экран J2-6 ДСР – Экран J2-6 ДСР –
    Экран J2-7 Цепь заземления – Экран J2-7 Цепь заземления
    Экран J2-8 ДКД – Экран J2-8 ДКД –
    Экран J2-15 ТхС – Экран J2-15 ТхС –
    Экран J2-17 RxC – Экран J2-17 RxC –
    Экран J2-18 LTST – Экран J2-18 LTST –
    Экран J2-20 ДТР – Экран J2-20 ДТР –
    Экран J2-24 TxCE – Экран J2-24 TxCE –

    Адаптеры

    Для подключения ПК к маршрутизатору необходимы адаптеры двух типов.

    Адаптер RJ-45-to-DB-9

    Этот адаптер соединяет маршрутизатор с ПК через COM-порт.

    Адаптер RJ-45-to-DB-9

    Адаптер RJ-45-to-DB-9

    Адаптер RJ-45-to-DB-25

    Этот адаптер подключает маршрутизатор к ПК через последовательный порт.

    Адаптер RJ-45-to-DB-25

    Адаптер RJ-45-to-DB-25 — гнездовой адаптер

    Подходящие кабели и адаптеры

    Ниже приведены наиболее распространенные способы подключения консоли к маршрутизатору.

    Комбинация подключения консоли

    Порт консоли Кабель Адаптер для ПК Адаптер для консольного порта
    РДЖ-45 ​​ RJ-45 Свернутый ДБ-9/ДБ-25 Нет
    Адаптер DB9-RJRT — свернутый кабель RJ-45
    ДБ-25 ДСЕ RJ-45 Свернутый ДБ-9/ДБ-25 RJ-45-to-DB-25
    ДБ-25 ДСЕ ДБ-25 Нет Нет
    DB-25 DCE, DB-25, Нет, Нет
    РДЖ-45 ​​ RJ-45-to-DB-9 Нет Нет
    • Cisco поставляет этот кабель с маршрутизаторами Cisco серий 600, 800, 1600 и 1700.

    Эти компоненты нельзя смешивать случайным образом. Вот рабочие комбинации:

    Комбинация подключения консоли

    Порт Кабель RJ-45 Адаптер DB-25 Чтобы прикрепить
    ВСПОМОГАТЕЛЬНЫЙ / Консоль Прямой DCE без модема ТЕРМИНАЛ
    ВСПОМОГАТЕЛЬНЫЙ / Консоль Прокат ДТЭ ТЕРМИНАЛ
    ВСПОМОГАТЕЛЬНЫЙ / Консоль Прокат Модем DCE МОДЕМ
    ВСПОМОГАТЕЛЬНЫЙ / Консоль RJ-45-to-DB9 Нет ТЕРМИНАЛ

    Это единственные рабочие настройки. Если у вас нет необходимых компонентов, воспользуйтесь таблицей RJ-45 Component Guide для их заказа.

    Выводы порта RJ-45 и адаптера

    В этой таблице показаны выводы для консоли RJ-45 и портов AUX. Консольный порт не использует RTS/CTS.

    Выводы порта RJ-45

    Сигнал Консольный порт (DTE) Скрученный кабель RJ-45 Адаптер Адаптер Сигнал
    РДЖ-45 ​​ Штырь RJ-45 Штифт DB-9 Штифт DB-25
    КТС 1 8 7 4 РТС
    ДТР 2 7 4 20 ДСР
    ТхД 3 6 3 2 РхД
    Земля 4 5 5 7 Земля
    Земля 5 4 5 7 Земля
    РхД 6 3 2 3 ТхД
    ДСР 7 2 6 8 ДТР
    РТС 8 1 8 5 КТС

    Контакты консоли DB-25 и порта AUX

    Сигналы порта консоли

    Штифт Сигнал Направление Описание
    1 Земля – Земля
    2 ТхД <-- Передача данных
    3 РхД –> Получение данных
    6 ДСР –> Набор данных готов (всегда включен)
    7 Земля – Земля
    8 DCD –> Обнаружение носителя данных (всегда включено)

    Примечание : Консольный порт не поддерживает управление модемом или аппаратное управление потоком.

    Сигналы вспомогательного порта

    Контакт Сигнал Направление Описание
    2 ТхД –> Передача данных
    3 РхД <-- Получение данных
    4 РТС –> Запрос на отправку (используется для управления оборудованием)
    5 КТС <-- Разрешить отправку (используется для аппаратного управления потоком данных)
    6 ДСР <-- Набор данных готов
    7 Сигнальная земля – Обнаружение несущей (используется для управления модемом)
    8 CD <-- Терминал данных готов (используется только для управления модемом)
    20 ДТР –>

    Примечание : Дополнительный порт поддерживает аппаратное управление потоком и управление модемом.

    Комплект консольных кабелей

    Комплект консольных кабелей входит в комплект поставки маршрутизатора. Используйте этот комплект при подключении маршрутизатора к ПК или терминалу.

    В комплект кабелей консоли входят следующие элементы:

    • Консольный кабель RJ-45-to-RJ-45 (синий)

    • Адаптер RJ-45-to-DB-25 (серый)

    • Адаптер RJ-45-to-DB-9 (серый)

    Примечание . Cisco серии 7200 и Cisco 7301 по умолчанию не поставляются с комплектом консольного кабеля. Если требуется консольный кабель, закажите комплект принадлежностей (номер по каталогу: ACS-2500ASYN).

    Консольный кабель RJ-45 — RJ-45 Адаптер RJ-45-to-DB-25 Адаптер RJ-45 — DB-9
    Консольный кабель RJ-45 — RJ-45 Адаптер RJ-45-to-DB-25 Консольный адаптер DB-9-RJ-45

    Руководство по компонентам RJ-45 Cisco

    В этой таблице представлены компоненты Cisco RJ-45:0223 Каталожный номер детали Описание по каталогу Этикетка Экранированный? ДТЭ CAB-500DTF= РАЗЪЕМ DB-25, ГНЕЗДО DTE 29-0810-01/29-ДТФ-01 нет ДТЭ КАБ-500ДТМ= РАЗЪЕМ DB-25, DTE MALE нет модем CAB-25AS-MMOD= СОЕДИНЕНИЕ КАБЕЛЯ МОДЕМА К ЭКРАНУ RJ45 да модем CAB-MMOD= АДП, РДЖ45/ДСУБ 29-0881-01/29-ММОД-01 нет ДКЭ CAB-500DCF= РАЗЪЕМ DB-25, (немодемный) DCE ГНЕЗДО 29-0809-01/29-DCF-01 нет ДКЭ CAB-500DCM= РАЗЪЕМ DB-25, (немодемный) DCE MALE 29-0808-01/29-ДКМ-0129- 0808-01/29-ДКМ-01 № Нет данных Скрученный кабель CABASY, RJ45, МОДУЛЬНЫЙ 72-0876-01/КАБ-500РДЖ нет данных Нет данных Прямой кабель –нет в каталоге– 31-0756-01 нет данных Кабель для подключения DB-25/DB-9 Нет данных Зависит от маршрутизатора* Гнездо RJ-45 — DB-9 и универсальный кабель 72-3383-01 Н/Д Нет данных КАБ-Р23= Прямой кабель RS 232 – нет данных Нет данных Зависит от маршрутизатора* Вилка DB-9 на вилку DB-25 для подключения модема 29-4043-01 нет данных

    Первые семь входов — это разъемы DB-25, а последние два — кабели RJ-45. Соединители описываются с точки зрения их пола и их роли. Например, FDTE — это разъем DTE типа «мама», MMOD — разъем типа «папа» модема и так далее. Опять же, вам нужны экранированные кабели для работы со скоростью 115,2 кбит/с.

    Дополнительная информация

    • Техническая поддержка и документация — Cisco Systems

    Электрическая проводка — Majorcom

    Аудиосигналы



    Балансное и небалансное аудио



    В какую сторону нам идти?

    Это хороший вопрос, ответ на который содержится в паре других вопросов, перечисленных ниже. Очевидный ответ заключается в том, какой метод дает вам самый чистый звук. Потому что основная цель звуковой системы — воспроизвести исходный звук как можно лучше и четче.

    1. Что такое несбалансированный звук?
    2. Что такое балансный звук?
    3. С какого устройства вы выходите? А ты на какой аппарат собираешься?
    4. Какое расстояние между устройствами?

    Давайте ответим на некоторые из этих вопросов, а затем продолжим.

    Что такое несбалансированное аудио?

    Несбалансированный звук — это то, что можно найти в типичной домашней стереосистеме. Типичным разъемом для несбалансированного звука является RCA, 1/4″ TS (наконечник, гильза) и 1/8″ TS. Другим вариантом разъема являются разъемы TRS (наконечник, кольцо, рукав) для стереопроводки, не путайте их со сбалансированным аудиокабелем, так как они очень похожи.

    В несбалансированном кабеле используется один центральный проводник и экран для передачи аудиосигнала. Звук проходит по экрану кабеля, а это означает, что любые помехи, которые улавливает экран, будут вставлены в аудиосигнал. Это может быть воспринято любым звуковым сигналом, от жужжания до радиостанций.

    Что такое балансный звук?

    Балансное аудио — это метод соединения аудиооборудования с использованием балансных линий импеданса. Balanced Audio использует кабель, состоящий из двух проводников, скрученных вместе и окруженных общим экраном. Основная идея заключается в том, что каждый проводник подключен к импедансу на каждом конце линии. Сопротивления обоих проводников одинаковы, даже если они разные на каждом конце линии. Звук на двух проводниках точно такой же, за исключением того, что звук одного из проводников инвертирован на исходном оборудовании. Вход целевого оборудования инвертирует инвертированный звук и суммирует два канала вместе. Экран кабеля никогда не является частью пути аудиосигнала и должен быть заземлен непосредственно на корпус аудиооборудования.
    Экран кабеля — это, так сказать, первая линия обороны. Помехи должны быть уловлены экраном, а затем помещены на заземление системы, желательно, чтобы они никогда не становились частью аудиосигнала.

    Изгибы аудиокабеля помогают задерживать электромагнитные сигналы. Сигнал электромагнитных помех фактически одинаково улавливается обоими проводниками и фактически перемещается к аудиооборудованию назначения. Это мы возвращаемся к урокам физики в старшей школе.

    Помехи производят дополнение к исходному сигналу, скажем, положительную 4 на воображаемом графике на обоих проводниках. Когда целевое оборудование затем инвертирует один из проводников, помеха становится положительной 4 на проводнике №1 и отрицательной 4 на проводнике №2. Когда они суммируются вместе, они выходят в ноль. Там, убрав помехи от звукового сигнала. Этот процесс также называется отклонением общего режима.

    Какие устройства подключаются?

    Это важный вопрос, так как он повлияет на способ подключения звука.
    В домашнем стереооборудовании, которое, как правило, полностью несбалансированное, имеет смысл использовать несбалансированный кабель во всей системе. Использование балансных кабелей в этом сценарии не имеет большого смысла, поскольку переходы между двумя типами звука перевешивают преимущества.
    В концертных или профессиональных аудиосистемах с кабелями большой длины наиболее целесообразно использовать балансный звук.
    =Конечно, всегда будут времена, когда два типа звука должны будут взаимодействовать друг с другом. Вероятно, лучший способ перехода между ними — с помощью трансформатора. (Дибокс является идеальным преобразователем.) Кроме того, существует несколько способов подключения кабеля для интерфейса между двумя стилями передачи звука. См. разводку кабельного адаптера, в частности, полунесбалансированные кабели.

    Какое расстояние между устройствами?

    Несбалансированный звук не должен проходить дальше 10 футов. Balanced Audio можно использовать как на коротких, так и на длинных дистанциях.

    Моно  : Сигнал Моно соответствует одному сигналу, ce сигнал льет être complet doit comporter les voies, droite et gauche.

    Разъемы

    Общие балансные разъемы

    Два наиболее распространенных балансных разъема — XLR и TRS.

    Разъемы XLR:

    В случае кабеля XLR три провода называются: X (земля), L (левый, горячий) и R (правый, холодный). Существуют как мужские, так и женские разъемы XLR.

    Контакт 1: Экран (G)
    Контакт 2: Горячий (L)
    Контакт 3: Холодный (R)

    Разъемы TRS

    ),  S leeve (экран, заземление). Хотя он может выглядеть как стандартный штекер 1/4″ (6,35 мм) или 1/8″ (3,5 мм), на его стержне есть дополнительное кольцо. Кабели TRS имеют два проводника плюс заземление (экран). Кабель TRS может передавать либо симметричный монофонический аудиосигнал, либо несимметричный стереофонический аудиосигнал.

    Общие несбалансированные разъемы

    Двумя наиболее распространенными несимметричными разъемами являются RCA и TS phono jack. Даже кабели XLR можно использовать для передачи несбалансированного звука. Несимметричные разъемы для динамиков – это спикон и банановые штекеры.

    Разъемы RCA:

    Разъемы RCA связаны с корпорацией RCA. Большинство домашнего аудио/видеооборудования используют разъемы RCA. Они даже используются для соединений S/PDIF при цифровой передаче аудиосигнала.

    TS-коннекторы:

    Имеются разъемы 1/4″ (6,35 мм) или 1/8″ (3,5 мм) TS. TS — это аббревиатура от Tip and Sleeve. Одно изоляционное кольцо разделяет наконечник и гильзу. Наконечник считается положительным (горячим), а гильза заземлена или подключена к экрану. Кабели TS чаще всего используются для подключения гитар или линейных инструментов.

    СРАВНЕНИЕ РАЗЪЕМОВ TRS И TS

    Разъемы TS и TRS выглядят почти одинаково. Некоторое оборудование принимает разъем TS в разъеме TRS, но для уверенности рекомендуется проверить документацию по оборудованию. Помните, что разъемы 1/4″ TS подключаются к оборудованию с линейным уровнем –10 дБВ, тогда как разъемы 1/4″ TRS рассчитаны на линейный уровень +4 дБн (для пояснения см. раздел ниже о симметричных и несимметричных опорных уровнях напряжения).

    1. Гильза: Заземление (экран)
    2. Кольцо:  Правый канал для стереосигналов, отрицательная полярность для балансных моносигналов, блок питания для источников монофонического сигнала с энергопотреблением
    3. Совет:  Левый канал для стереосигналов, положительная полярность для сбалансированных моносигналов, сигнальная (горячая) линия для несбалансированных монофонических сигналов
    4. Изолирующие кольца

    2,5 мм моно (TS), 3,5 мм моно (TS), 3,5 мм стерео (TRS) и 6,35 мм (1⁄4 дюйма) (TRS) телефонные разъемы

    Разъемы телефонных разъемов доступны в размерах 1⁄4″ (6,35 мм), 1/8″ (3,5 мм) и 3/32″ (2,5 мм). Все три типоразмера теперь доступны в двухпроводном (небалансное моно) и трехпроводном (балансном моно или несимметричном стерео) версиях.

    Если в трехпроводную стереорозетку TRS вставить моновилку TS, то правый канал (кольцо) розетки будет заземлен. Сигнал с правого канала будет потерян. Если заземление правого канала закоротит правый канал усилителя, это может повредить усилитель.

    СМЕШАННЫЕ КОНФИГУРАЦИИ ПРОВОДОВ

    Один монофонический разъем XLR к одному разъему RCA:

    При подключении 3-контактного XLR к одному RCA отрицательный (-ve) и экран XLR соединяются вместе либо на RCA конце или на конце XLR. Конечный результат будет несбалансированным.

    Стереофонический разъем TRS для двух разъемов RCA:

    При использовании стереоразъема 1/4 дюйма левая и правая части стереосигнала разделяются на два отдельных разъема.

    Один моноразъем XLR на разъем TRS 1/4″ (6,35 мм):

    Обычно 3-контактный разъем XLR подключается к разъему 1/4″ TRS для сбалансированного монофонического подключения, как показано ниже. Этот тип проводки даст вам балансное моно соединение.



    • Штырь разъема XLR на TRS Phono Jack
    • Контакт 2 разъема XLR на TRS Phono Jack Наконечник
    • Контакт 3 разъема XLR на TRS Phono Jack Кольцо

    Один моно XLR на один 1/4″ или 1/8″ моно TS Phono Jack:

    При подключении 3-контактного разъема XLR к одному монофоническому разъему TS, отрицательный (-ve) и экран разъема XLR соединяются вместе либо на конце разъема фонокорректора, либо на конце XLR и подключаются к втулке фоно-разъем. Конечный результат будет несбалансированным.

    ПРЕИМУЩЕСТВА И НЕДОСТАТКИ



    Сбалансированный кабель XLR имеет три основных преимущества по сравнению с несбалансированным кабелем RCA, поэтому профессиональные пользователи предпочитают его.

    Преимущества:
    1. Разъемы XLR более прочные. Они не так легко отсоединяются, как кабели RCA. Представьте себе, что посреди рок-концерта с множеством колонок, усилителей, кабелей и всякой ерундой некоторые кабели RCA отсоединяются. У вас будет бунт.
    2. Поскольку кабели XLR сбалансированы и лучше заземлены, они относительно бесшумны. Кабели RCA, с другой стороны, могут свести вас с ума своим шумом и гулом.
    3. Существует предел длины кабеля RCA (обычно менее 10 метров), прежде чем он значительно ослабит сигнал. Кабели XLR могут иметь длину до нескольких сотен футов.

    Несимметричные кабели RCA, с другой стороны, имеют несколько преимуществ:

    1. Несимметричные кабели RCA менее сложны.
    2. Они дешевле.
    3. Они легко доступны почти во всех розничных магазинах.
    4. Многие производители включают их в свою продукцию.

    Самым большим недостатком несбалансированных кабелей является то, что они чувствительны к шуму. В общем, эй должен быть как можно короче.

    Если сигнал из вашего ресивера несбалансированный, он будет поступать таким образом. Использование кабеля RCA-XLR не даст никаких преимуществ, равно как и RCA-кабель с симметричным 1/4-дюймовым разъемом. Когда вы используете кабель с несбалансированным разъемом RCA с одной стороны и балансным разъемом XLR с другой, конечный результат станет несбалансированным, и вы потеряете все преимущества кабеля XLR. Вот почему рекомендуется использовать такой преобразователь (описан ниже).

    ИСПОЛЬЗОВАНИЕ БАЛАНСНЫХ/НЕБАЛАНСНЫХ ПРЕОБРАЗОВАТЕЛЕЙ ЛИНЕЙНОГО УРОВНЯ



    Балансное и небалансное опорное напряжение:

    Для бытовых аудиоустройств, использующих несбалансированные разъемы RCA, опорный уровень сигнала составляет -10 дБВ. Это соответствует опорному уровню напряжения 0,316 В (среднеквадратичное значение). 0 дБВ — это опорная точка напряжения, равная 1,0 В (среднеквадратичное значение). Помните, что уровень дБ представляет собой логарифмическое отношение двух напряжений.

    =20*LOG(0,316/1) ˜ -10 дБ

    Для профессиональных аудиопродуктов, использующих симметричные разъемы XLR, опорный уровень сигнала составляет +4 dBu. Это соответствует опорному уровню напряжения 1,23 В (среднеквадратичное значение). 0 dBu — эталонная точка напряжения, равная 0,775 В (среднеквадратичное значение).

    =20*LOG(1,23/0,775) ˜ +4 дБ

    Когда домашнее аудиооборудование с выходом RCA подключено к входу XLR профессионального аудиооборудования, сигнал должен увеличиться на целых 12 дБ. Случайный наблюдатель подумает, что для преобразования -10 дБВ в +4 дБн вам потребуется 14 дБ усиления. Случайный наблюдатель ошибется. Вам нужно только 12 дБ усиления. Причина не только в том, что вы меняете уровни, вы также меняете опорные уровни — от дБВ до дБн. Первый (дБВ) соответствует всем значениям 1,0 вольт, а второй (дБи) соответствует всем значениям 0,775 вольт.

    =20*LOG(1,23/0,316) ˜ 12 дБ

    Как только вы делаете несбалансированное соединение на одном конце провода, все становится несбалансированным. Так что для максимальной помехоустойчивости следует использовать балансировочные переходники.

    Несбалансированные линии всегда должны находиться на расстоянии менее 10 футов (3 м) для предотвращения нежелательных эффектов, таких как гул и шум. Имеются балансировочные трансформаторы для длинных кабелей. Например, если микрофон с разъемами XLR должен быть подключен к профессиональной видеокамере, следует использовать адаптер XLR для преобразования несимметричных выходов в симметричные линии, что позволяет использовать длинные кабели XLR.
