Как найти короткое замыкание в проводке дома и квартиры

• Статья
• Видео

Наверняка в новостях Вы не раз слышали о том, что причиной пожара в какой-либо квартире стало возникновение тока КЗ, который и повлек за собой неблагоприятные последствия. Дело в том, что короткое замыкание в электропроводке довольно опасно и происходит совсем неожиданно, если Вы вовремя не проверили всю сеть в доме и не устранили вероятную причину возникновения. Далее мы подробно рассмотрим, как найти короткое замыкание проводке квартиры либо дома и устранить его своими силами.

• Причины возникновения
• Возможные последствия
• Методы поиска
• Способы устранения и профилактика

Причины возникновения

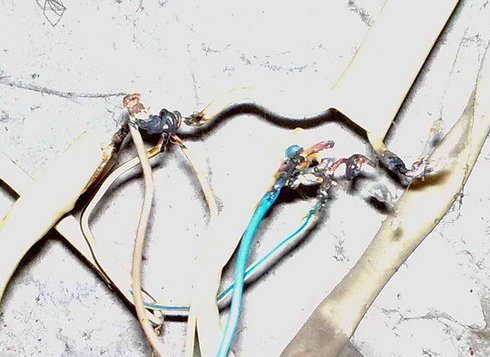

Короткое замыкание в электросети возникает при резком возрастании силы тока, который в свою очередь увеличивается при снижении сопротивления проводки. В итоге повышенный ток создает критические значения температуры, результатом чего станет возгорание всех легковоспламеняемых материалов, в том числе и изоляции жил.

Причины, по которым возникает ток КЗ это прежде всего:

• Старение сети. Изолирующий слой со временем изнашивается и образуются разрывы в местах перегиба, где и оголяется контакт.
• Затопление соседями в результате чего влага ухудшает липкую сторону изоленты, которая защищает скрутку.
• Механическое повреждение изоляции жил. К примеру, если вбить гвоздь прямо в место залегания кабеля. Именно поэтому рекомендуется изначально найти провод в стене, а потом уже переходить к строительным работам.
• Негативное действие крыс, которые жертвуют своей жизнью и просто перегрызают кабель. В этом случае избежать опасности можно применяя меры по защите проводки от грызунов.
• Длительная перегрузка сети, что приводит к расплавлению изоляционного слоя.
• Выход из строя электроприбора, который в свою очередь и «коротит» электрическую цепь.

Проще говоря, если две оголенных жилы разных полюсов соприкоснуться (фаза и ноль), возникнет резкое возрастание температуры и дальнейшие неблагоприятные последствия короткого замыкания, о которых мы и поговорим далее.

Возможные последствия

Тут все очевидно и Вы наверняка знаете, чем грозит возникновение короткого замыкания в электрической цепи.

Среди основных последствий необходимо выделить:

• расплавление жил, которые при взрыве могут брызгами навредить и здоровью человека в том числе;
• воспламенение изолирующего слоя, следствием чего может стать пожар;
• выход из строя электроприборов (возможно безвозвратный).

Методы поиска

Заранее определить, где может возникнуть ток КЗ очень сложно, да и никому нет дела до такого мероприятия. Чаще всего приходят к поиску после того, как выбьет автоматический выключатель.

Найти короткое замыкание в проводке дома можно следующим образом:

Визуальный осмотр. Если изоляция в определенном месте повреждена и две оголенных жилы соприкасаются, причина находится именно здесь. Чаще всего повреждения обнаруживаются в распределительных коробках, розетках и выключателях в местах соединения проводов. Увидели подгорелую оболочку – вероятнее всего это и есть место неисправности.

Используя мегаомметр (либо мультиметр) необходимо проверить сопротивление цепи. Подключаетесь одним проводом тестера к фазе, другим к нулю (потом к заземлению). Если на табло ноль, значит проводка в норме, если есть какое либо значение, контакты соприкасаются. О том, как правильно пользоваться мультиметром, мы рассказали в соответствующей статье!

Обращаем Ваше внимание на то, что найти короткое замыкание мультиметром не всегда возможно, что связано с его малым напряжением. Как правило, данный вид тестера используется на участке цепи не более 3 метров.

Если виновником ситуации является сам электроприбор, а не сеть, его можно быстро вычислить. При возникновении короткого замыкания в скрытой проводке автоматический выключатель сразу же выбивает. Сначала выключаете всю технику с розеток, потом включаете автомат и поочередно подсоединяете каждый прибор. Методом исключения нужно найти вышедший из строя участок проводки и отремонтировать его.

Кстати, существует народный метод поиска короткого замыкания на линии – по звуку. Суть заключается в том, что в месте, где контакты коротят будет слышно потрескивание. Схожий способ – определить по запаху горелой пластмассы проблемную зону в квартире либо доме.

Опираться на дедовские способы мы не рекомендуем и советуем отдавать предпочтение тестерам, которые помогут точно найти место неисправности даже в стене.

Также рекомендуем просмотреть видео инструкцию, на которой продемонстрирован метод поиска с помощью радиоприемника:

Как найти КЗ в электропроводке

Способы устранения и профилактика

Сначала рассмотрим, как исправить короткое замыкание в сети:

1. Поврежденный участок нужно удалить и заново соединить контакты, тщательно заизолировав место скрепления.
2. Если розетка или выключатель подгорели, не нужно пробовать их восстанавливать. Дешевле и безопаснее будет купить новое изделие и установить.
3. Старую электропроводку нужно полностью заменить, т.к. даже если Вы решите проблему один раз, через время она может возникнуть в другом месте.
4. Если причина в бытовой технике отремонтируйте своими руками поломку.

Что касается мер предотвращения, Вы должны осуществлять следующие действия:

1. Если розетка начала искрить, отремонтируйте ее либо замените на новую, т.к. часто именно это изделие замыкает.
2. Обязательно делайте ревизию сети освещения и силовой группы проводов раз в несколько месяцев, т.к. КЗ может возникнуть не сразу, а со временем. Начало процесса можно обнаружить по цвету корпуса приборов – он пожелтеет и подплавится если короткое замыкание протекает по линии.
3. Обязательно установите автоматический выключатель и устройство защитного отключения. Данные приборы эффективно справляются с такими проблемами, как КЗ и предотвращают плачевные последствия.
4. При монтаже электропроводки правильно рассчитывайте сечение кабеля, чтобы не возникало перегрузок от мощных приборов.
5. Все группы кабелей не нужно тесно складывать рядом друг с другом при монтажных работах, чтобы не повредить защитные оболочки.
6. Перед сверлением стены проверьте ее самодельным металлоискателем, чтобы случайно не наткнуться на кабель под штукатуркой.

Напоследок рекомендуем просмотреть еще одно полезное видео по теме:

Поиск КЗ прибором

Вот и вся информация о том, как найти короткое замыкание в проводке дома и исправить его без вызова специалиста. Надеемся, что данная инструкция была для Вас полезной и помогла при решении проблемы. Также рекомендуем узнать о том, как сделать заземление в доме!

Как найти КЗ в электропроводке

Поиск КЗ прибором

Adblock
detector

Как найти источник короткого замыкания в скрытой проводке?

Одной из частых причин, из-за которых возникают неполадки с электрическими приборами, является повреждение кабеля на определенном участке проводки. Хорошо, когда место разрыва кабеля известно и оно доступно для быстрого ремонта. Но что делать, если разрыв или короткое замыкание произошло на закрытом участке цепи, где-нибудь в штробах? В таком случае необходимо или звать профессионального электрика для устранения неполадок, или самостоятельно искать место разрыва. И если вы решили ознакомиться с этой статьей, то вы наверняка выбрали второй вариант действий.

Короткое замыкание в скрытой проводке

Содержание

• 1 Как найти короткое замыкание в скрытой проводке?
  • 1.1 Ищем участки замыкания
  • 1. 2 Находим место обрыва

Ищем участки замыкания

Прежде чем осуществлять поиск обрыва скрытой проводки, стоит удостоверится в том, что имеется напряжение на входе, а автоматы исправны. Если при осмотре автоматов определилось, что пробки находятся во взведенном состоянии, то ЧП произошло в самом доме, если же автомат находится в выключенном положении, то это свидетельствует о произошедшем коротком замыкании. Далее можно приступать к непосредственному поиску участка, на котором произошел сбой.

Как правило, разводка в доме устанавливается по лучевому принципу. Другими словами, от дозовой коробки расходятся лучи (проводка) к розеткам, а на каждый выключатель подводится отдельный кабель. Мы рекомендуем ознакомиться со схемой проводки, которая установлена у вас дома — это значительно упростит поиск места разрыва или замыкания на цепи.

Найдите дозовую коробку и вскройте её — внутри находится несколько скруток. На каждой линии рекомендуется измерить сопротивление и напряжение. Если показатели везде положительные, необходимо искать причину в другой дозовой коробке. Как только вы найдете скрутку, на которой нет напряжения и сопротивления — это означает, что на данной линии произошел обрыв, который необходимо устранить.

Ищем участки замыкания в скрытой проводке

Итак, мы определили общий участок, на котором произошел разрыв. Теперь же необходимо узнать, в каком конкретном месте произошел разрыв, а затем устранить его. Рассмотрим, как найти обрыв в скрытой проводке.

Находим место обрыва

Первый, и наиболее простой метод дальнейших действий — это вскрытие штукатурки и обнаружение провода, на котором нет напряжения. Вскрытие производится с распределительной коробки и далее к месту повреждения. Большой вскрытый участок штробы на стене, пыль и шум — все это для того, чтобы найти и устранить участок величиной в несколько сантиметров.

Отметим, что в некоторых случаях сложность представляет даже определения трассы кабеля, который проходит в стене. Хорошо, если электрики при укладке кабеля пользовались ГОСТами и правилами монтажа проводки, но часты случаи, когда кабели прокладываются самым кратким путем для сокращения расходов. В таком случае может понадобиться снять всю штукатурку со стены для того, чтобы определить трассу и устранить дефект. Для того, чтобы избежать столь разрушительного ремонта, электрики используют специальный прибор для обнаружений обрыва скрытой проводки.

Профессионалы чаще всего используют прибор MS-58M — специальный бесконтактный пробник для определения напряжения на трассе сквозь различные материалы, в т.ч. бетон, кирпич, дерево и т.д.

Прибор MS-58M

Для повседневных целей используются и простые вариации комбинированного типа наподобие MS-48NS. С помощью данного прибора можно определить напряжение на определенном участке проводника, прозвонить провод, а также определить участок трассы, на котором пропадает напряжение.

Прибор MS-48NS

Как правило, такие приборы точно определяют место обрыва — до 8-12 см. Таким образом существенно сокращаются объемы работ и отремонтировать кабель можно без существенных разрушений.

После определения места разрыва, необходимо вскрыть штукатурку, достать кабель и починить его с помощью минимального набора инструментов (пассатижей, ножа, изоленты), после чего — поместить кабель обратно в трассу и привести место в начальный вид.

Посмотрите видео об использовании детектора для нахождения источника короткого замыкания в скрытой проводке:

Что такое короткое замыкание и что вызывает короткое замыкание?

Электричество питает почти все в наших домах, и при правильном обращении это полезная сила. Но когда электричество выходит из строя, это разрушительное, опасное и пугающее событие называется коротким замыканием. Короткие замыкания можно предотвратить и устранить с помощью планирования и здорового уважения к электричеству.

Что такое электрическое короткое замыкание?

Короткое замыкание — это ненормальное состояние в электрической цепи, при котором электрический ток протекает по непредусмотренному более короткому пути вместо того, чтобы следовать по цепи.

Электрическая цепь представляет собой круговой поток энергии от электрощита дома и обратно. Этот поток непрерывен и непрерывен. Элементы цепи, такие как розетки и освещение, только заимствуются из цепи; они не разрывают цепь.

Электричество любит течь по пути наименьшего сопротивления. Медь используется для электрических проводов, потому что она очень хорошо проводит электричество, в то время как такие материалы, как дерево или волокно, были бы крайне неэффективными материалами для проводки, потому что они сопротивляются электричеству. Даже сталь и железо — плохие материалы для электропроводки, хотя и лучше, чем дерево или волокно.

Длинный путь, по которому энергия течет обратно к земле, находится в цепи. Но когда предоставляется более короткий путь, электричество, естественно, ищет этот путь — путь наименьшего сопротивления. Электричество немедленно меняет свое направление на землю по этому более короткому и легкому пути.

Причины короткого замыкания

Короткое замыкание может быть вызвано:

• Вредители или вредители, перегрызающие провода
• Вода или другие жидкости, попадающие на электропроводку
• Ослабленные соединения в электрической коробке
• Старые или поврежденные розетки, выключатели, светильники, приборы или другие электрические устройства
• Гвозди или шурупы, пробивающие стены и соприкасающиеся с проводами
• Износ оболочки электрического кабеля
• Накопление или скачки напряжения

Защита от короткого замыкания

В вашем доме автоматические выключатели, прерыватели цепи замыкания на землю (GFCI) и дуговые прерыватели цепи (AFCI) предотвращают возгорание и поражение электрическим током.

• Автоматические выключатели или предохранители обнаруживают изменения в протекании электрического тока, разрывая соединение цепи при обнаружении неисправности.

• Прерыватели цепи замыкания на землю также чувствительны к изменениям в протекании электрического тока, автоматически отключая протекание тока в случае колебаний.

Дуговые прерыватели
• защищают от дуги или скачков электрического тока, которые могут вызвать пожар. Они также отключили питание, ожидая неизбежного короткого замыкания.

Типы коротких замыканий

Обычное короткое замыкание

При обычном коротком замыкании провод под напряжением или под напряжением касается нейтрального провода. Тут же сопротивление падает и ток начинает двигаться по другому пути.

Короткое замыкание на землю

При коротком замыкании на землю запитанный или горячий провод касается заземленной части коробки, устройства, прибора, розетки, оголенного заземляющего провода или чего-либо еще, питаемого электрической цепью.

Признаки короткого замыкания

Предыдущие короткие замыкания

Короткие замыкания часто не сообщают о себе до момента, когда они происходят. Однако в некоторых случаях может быть предупреждающий знак предыдущего короткого замыкания.

Это может быть обгоревший провод или выключатель света. Если короткое замыкание произошло недавно, вы можете почувствовать металлический запах. Или вы можете почувствовать запах горелого пластика или резины.

Продолжающиеся короткие замыкания

Явным признаком того, что в цепи произошло короткое замыкание, является то, что автоматический выключатель обычно отключается. Иногда бывают искры и яркий свет. Короткое замыкание может сопровождаться громким хлопком или хлопком.

Устройство, работающее от электрического тока, перестает работать. Розетки GFCI сработают.

Если вы прикоснетесь к устройству или если ваше тело окажется в этом коротком замыкании, вы можете получить удар электрическим током, а часто и ожог от сильного тепла.

9 лучших наборов инструментов для дома 2022 года

Чем опасны короткие замыкания

Когда человеческое тело представлено как путь наименьшего сопротивления, ток проходит через тело. Короткое замыкание опасно, поскольку оно может привести к травмам или смерти в результате поражения электрическим током, поражения электрическим током или возгорания.

Во время короткого замыкания требуется больше энергии, что вызывает электрические дуги и чрезвычайно высокие температуры, которые могут расплавить пластик или поджечь легковоспламеняющиеся материалы, такие как дерево или ткани.

Как устранить короткое замыкание

Предупреждение

Электрические сервисные панели или коробки автоматических выключателей могут быть опасны. Оставьте переднюю крышку на месте, так как она закрывает металлические выступы под напряжением. Наконечники остаются под напряжением даже после отключения главного выключателя.

1. Изолировать цепь

   Определите цепь. Убедитесь, что вы имеете дело только с рассматриваемой схемой.


   Ель / Кевин Норрис

2. Сделать цепь безопасной для работы на

   Выключите и снимите автоматический выключатель. Извлеките выключатель, покачивая его назад в сторону электрической сервисной панели. Прерыватель должен подняться.


   Ель / Кевин Норрис

3. Список устройств

   Определите все устройства в цепи, включая розетки, выключатели, бытовую технику, освещение, кондиционеры и многое другое — даже распределительные коробки.


   Ель / Кевин Норрис

4. Проверить устройства

   Проверьте снаружи каждое устройство в цепи. Ищите перегоревшие предохранители на отдельных устройствах. Ищите признаки короткого замыкания: резкие запахи, расплавленный пластик или следы ожогов.


   Ель / Кевин Норрис

5. Загляните внутрь устройств

   Там, где это целесообразно, проверьте провода в каждом устройстве. Откройте электрические коробки и проверьте соединения. Посмотрите на распределительные коробки, которые не подключены к устройствам. Снимите светильники и загляните внутрь светильников и внутри их электрических коробок.


   Ель / Кевин Норрис

6. Проверка кабелей в стенах и на чердаках

   Где можно, осмотрите провода между устройствами. Поскольку провода обычно замуровывают в стены, это может быть затруднительно. Но часто по лагам на чердаках проходят провода, которые можно рассмотреть с фонариком.


   Ель / Кевин Норрис

Когда следует звонить специалисту

Многим домовладельцам бывает сложно найти и устранить короткое замыкание. При возникновении каких-либо трудностей обратитесь за помощью к лицензированному квалифицированному электрику.

Смотрите сейчас: разница между розеткой GFCI и автоматическим выключателем GFCI

Что вызывает короткое замыкание в бытовой электросети? | Электрик, Жилой, Коммерческий | Проводка, замыкания на землю, GFCI, AFCI, прерыватель цепи, автоматический выключатель, предохранители, электрическая панель, проверки, установка, ремонт

Короткое замыкание в электросети — это не просто временное раздражение, это может сигнализировать о серьезных проблемах с вашей домашней электросистемой. Узнайте, что вызывает короткие замыкания и замыкания на землю, а также способы их предотвращения с помощью приведенных ниже советов.

Что такое короткое замыкание?

Электрическое короткое замыкание происходит, когда «горячий» провод, по которому течет ток, соприкасается с нейтральным проводом, касаясь его напрямую или из-за дугового разряда, что позволяет току перейти с провода под напряжением на нейтраль.

В результате поток электрического тока обходит электрическую цепь и вместо этого выбирает кратчайший путь обратно к земле, независимо от того, что стоит на его пути. Короткое замыкание опасно! Это создает опасность, которая может нанести вред людям и имуществу из-за сильного удара током, возгорания электрическим током или небольших взрывов.

Что может вызвать короткое замыкание?

Короткое замыкание может быть вызвано несколькими возможными проблемами:

Неисправная изоляция провода

Обычно электрические провода изолированы непроводящим материалом, например ПВХ или полиэтиленом. Если изоляция изнашивается, плавится или повреждается (часто из-за прокола гвоздем или винтом или изгрызания грызуном), проводка под напряжением может напрямую коснуться нейтральных проводов, что приведет к короткому замыканию.

Поврежденные соединения проводов

Поврежденные или ослабленные соединения проводов приведут к повышенному электрическому сопротивлению. Это, в свою очередь, приведет к повышению температуры проводки, что может привести к возгоранию или поражению электрическим током. Одна вещь, на которую следует обратить внимание, — это постоянно ли перегорают лампочки в вашем доме.

Неисправная проводка прибора

Иногда причиной короткого замыкания является прибор, а не электрическая проводка вашего дома. Проблема может заключаться в неисправной проводке внутри самого устройства, его шнуре питания или вилке. (Неисправные шнуры питания и вилки часто легко обнаружить, поскольку они могут выглядеть обожженными, расплавленными или изношенными.)

Короткое замыкание и замыкание на землю

Как мы уже упоминали, классическое короткое замыкание происходит, когда горячий провод соприкасается с нейтральным. Напротив, замыкание на землю относится к ситуации, когда горячая проводка касается заземленного компонента вашей электрической системы, например, заземленной части прибора, заземленной металлической настенной коробки или медного провода заземления. Наибольшую опасность при замыканиях на землю представляет не электрический пожар, а сильный удар или поражение электрическим током, особенно во влажных условиях.

Распространенными причинами замыкания на землю являются просачивание воды в электрическую коробку, ослабление или изнашивание горячих проводов, а также недостаточно изолированные электроприборы или электроинструменты.

Как предотвратить электрические короткие замыкания

Существует три основных типа защиты от коротких замыканий:

Прерыватели цепи замыкания на землю (GFCI)

Розетки или цепи GFCI обнаруживают незначительные изменения в уровне электрического тока и немедленно отключаются. течение. Впервые введено в действие Канадским электрическим кодексом в 19 г. 71, защита от замыкания на землю теперь требуется в пределах 1,5 метров от раковины, ванны или душа (в ванных комнатах, кухнях, прачечных, барах и т. д.) или в пределах 2,5 метров от готового грунта на открытом воздухе.

GFCI должен быть установлен лицензированным электриком (попытка установки своими руками может быть потенциально опасной ошибкой при выполнении домашних электрических работ). После этого проверяйте их ежемесячно, чтобы обеспечить постоянную защиту.

Прерыватели цепи дугового замыкания (AFCI)

AFCI защищают ваш дом от возгораний, связанных с электричеством, отключая подачу тока сразу после обнаружения ненормальности в его протекании. Доступные либо в виде розеток AFCI, либо в виде автоматических выключателей, они требуются по коду в спальнях, гостиных, холлах, столовых, недостроенных подвалах и пристроенных гаражах, а также для многих проводных приборов.

Автоматические выключатели/предохранители

Сегодня в большинстве домов есть электрощит, оснащенный автоматическими выключателями, каждый из которых управляет определенной цепью в вашем доме.
