1.4.7. Ford Focus II. Проверка уровня масла в коробке передач и его замена — “ВАЖНО ВСЕМ”
ПРОВЕРКА УРОВНЯ МАСЛА В МЕХАНИЧЕСКОЙ КОРОБКЕ ПЕРЕДАЧ
Работу выполняем на смотровой канаве или эстакаде при регламенте или появлении следов течи масла. Уровень масла проверяем через контрольное отверстие, которое находится спереди на картере коробки передач за защитным кожухом.
Снимаем грязезащитный щиток моторного отсека (см. «11.2. Ford Focus II. Снятие грязезащитного щитка моторного отсека и подкрылка переднего колеса»).
Поочередно отжимаем семь защелок…
…и снимаем крышку защитного кожуха коробки передач.
Расположение защелок (показано на снятой крышке защитного кожуха)
Шестигранником «на 8» отворачиваем пробку контрольного отверстия.
Масло в коробке передач должно находиться на уровне 5-10 мм ниже нижней кромки контрольного отверстия, что можно проверить пальцем.
При необходимости…
…шприцем (для трансмиссионного масла) доливаем масло в коробку передач до нижней кромки отверстия (масло начнет вытекать из отверстия).
Доливаем масло той же марки, что и было залито в коробку передач.
Ветошью удаляем потеки масла.
Заворачиваем пробку контрольного отверстия. Устанавливаем на место крышку защитного кожуха и грязезащитный щиток моторного отсека.
ЗАМЕНА МАСЛА В МЕХАНИЧЕСКОЙ КОРОБКЕ ПЕРЕДАЧ
Залитое в коробку передач трансмиссионное масло рассчитано на весь срок эксплуатации автомобиля и в регламенте технического обслуживания нет операции по его замене.
Снимаем крышку защитного кожуха коробки передач (см. выше «Проверка уровня масла в механической коробке передач»). Очищаем ветошью картер коробки передач вокруг пробки контрольного отверстия и фиксатора кулисного механизма. Подставляем под отверстие фиксатора емкость объемом не менее 2,5 л.
Головкой «на 19» отворачиваем фиксатор…
…и сливаем масло в подставленную емкость.
Очищаем фиксатор от масла и старого герметика. Наносим на резьбовую часть фиксатора герметик и заворачиваем его на место. Отворачиваем пробку контрольного отверстия и заливаем масло в коробку передач (
ПРОВЕРКА УРОВНЯ ЖИДКОСТИ В АВТОМАТИЧЕСКОЙ КОРОБКЕ ПЕРЕДАЧ
Уровень жидкости в автоматической коробке передач желательно проверять каждые 20 тыс. км пробега или при обнаружении неисправностей в работе коробки и потеков жидкости на ее картере. Проверку выполняем сразу после поездки (чтобы жидкость в коробке передач была прогрета до рабочей температуры — 66–77 °C). Устанавливаем автомобиль на ровной горизонтальной площадке и фиксируем его стояночным тормозом. Пускаем двигатель и, нажав педаль тормоза, последовательно переводим селектор (рычаг выбора передач) через все положения, задерживая его в каждом положении так, чтобы включилась передача. Затем переводим селектор в положение «Р» и оставляем двигатель работать на холостом ходу. Прежде чем извлечь указатель уровня жидкости, тщательно удаляем загрязнения с поверхности деталей в непосредственной близости от него. Попадание во внутреннюю полость коробки передач даже незначительного количества инородных частиц недопустимо, так как это может нарушить ее нормальную работу и стать причиной повышенного износа деталей механизма.

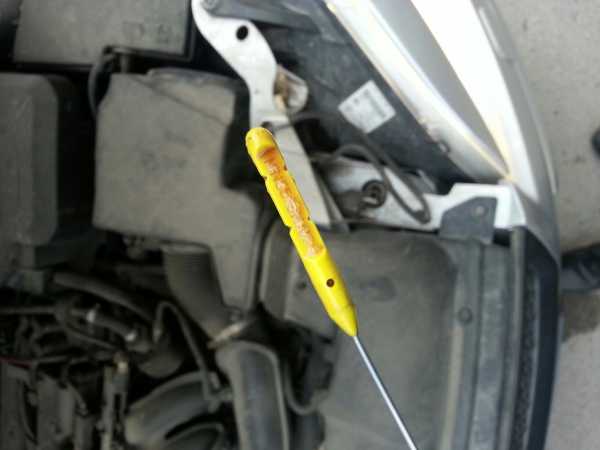

Вынимаем указатель уровня жидкости из направляющей трубки коробки передач.
Для проверки состояния жидкости промокаем указатель белой бумажной салфеткой. Жидкость должна быть прозрачной. Мелкая взвесь, коричневого или черного цвета, хорошо заметная на белой бумаге, свидетельствует о сильном износе фрикционов. В этом случае следует обратиться на СТО для диагностики коробки передач. Протираем указатель чистой безворсовой тканью и вставляем его в направляющую трубку до упора. Снова вынимаем указатель и по кромке пленки жидкости на нем определяем уровень жидкости в коробке передач.
Кромка пленки жидкости должна находиться между метками MIN и MAX указателя уровня жидкости
Если кромка пленки оказалась ниже метки MIN необходимо долить жидкость, рекомендованную заводом-изготовителем, в коробку передач. Жидкость заливаем в направляющую трубку указателя с помощью воронки небольшими порциями, контролируя уровень. Нельзя превышать максимально допустимый уровень жидкости, так как это может привести к выходу коробки передач из строя.
vajnovsem.ru
Как проверить уровень масла в коробке Форд Фокус 2
Вам потребуются: ключ-шестигранник «на 8», шприц. Замена масла не требуется (только доливка) в течение всего срока службы коробки передач. В коробку передач заливайте масло ВО 400075 SAE 80W, рекомендуемое заводом-изготовителем по спецификации Ford. При его отсутствии в качестве заменителя можно использовать трансмиссионное масло Castrol или Mobil класса качества API GL-4/5, SAE 80W-90.
Проверить уровень масла в коробке фокуса: инструкция
Если автомобиль длительное время эксплуатируют при температуре окружающего воздуха ниже -30 ‘С, рекомендуем заменить залитое на заводе масло на трансмиссионное масло SAE 75W.
- Установите автомобиль на подъемник или смотровую канаву.
- Отожмите фиксаторы.
- Снимите крышку кожуха механизма переключения передач.
- Выверните пробку маслоналивного отверстия коробки передач, расположенного на картере коробки передач.
- Согните проволоку.
- Измерьте уровень масла. Он должен быть у кромки маслоналивного отверстия или чуть ниже.
Если уровень масла сильно понижен, залейте масло шприцем через маслоналивное отверстие до момента его появления из отверстия. Заверните пробку маслоналивного отверстия.
Посмотрите интересное видео по этой теме
eurasia-avto.ru
Проверка уровня и доливка масла в коробку передач
- Руководства по ремонту
- Ford Focus 2 2005-2008
- Проверка уровня и доливка масла в коробку передач
Вам потребуются: ключ-шестигранник «на 8», шприц.
Примечания Замена масла не требуется (только доливка) в течение всего срока службы коробки передач. В коробку передач заливайте масло BО 400075 SAE 80W, рекомендуемое заводом-изготовителем по спецификации Ford. При его отсутствии в качестве заменителя можно использовать трансмиссионное масло Castrol или Mobil класса качества API GL-4/ 5, SAE 80W-90. Если автомобиль длительное время эксплуатируют при температуре окружающего воздуха ниже –30 °С, рекомендуем заменить залитое на заводе масло на трансмиссионное масло SAE 75W. |
1. Установите автомобиль на подъемник или смотровую канаву.
2. Отожмите фиксаторы… | 3. …и снимите крышку кожуха механизма переключения передач. |
4. Выверните пробку маслоналивного отверстия коробки передач, расположенного на картере коробки передач. | 5. Согните проволоку, как показано на фото… |
6. …и измерьте уровень масла. Он должен быть у кромки маслоналивного отверстия или чуть ниже. | 7. Если уровень масла сильно понижен, залейте масло шприцем через маслоналивное отверстие до момента его появления из отверстия. Заверните пробку маслоналивного отверстия. |
