Стартер не реагирует на поворот ключа зажигания. Что делать?

Стартер необходим для запуска двигателя автомобиля и при его неисправности запуск становится проблематичным, либо вообще невозможным. Поэтому не лишним будет узнать какие существуют причины его отказа и решения, чтобы водитель смог сам найти и устранить неисправность.

Типичная ситуация. После ночной стоянки водитель пытается завести свой автомобиль, но стартер не отвечает при повороте ключа в положении «пуск». В сложившейся ситуации может быть несколько причин, и не всегда они связаны именно со стартером.

Поворот ключа зажигания

Первая. Полностью разряжена аккумуляторная батарея. Разрядиться аккумулятор может по разным причинам. Так, например, водитель забыл выключить габаритные огни или лампочку подсветки салона, что привело к полному разряду батареи.

В батарее может замкнуть одна из банок, что приведет к полному разряду.

Сюда же стоит отнести и неисправность генератора, который выдает недостаточное напряжение, либо вообще перестает давать зарядный ток, а также недостаточно натянутый и порванный ремень привода.

Второе. Неисправна цепь от замка зажигания до втягивающего реле стартера.

Третье. Неисправен замок зажигания, по механической или электрической части. Так, например, в замках зажигания на автомобилях ранних годов выпуска, таких как, классика ВАЗ, Москвич, ЗАЗ, часто получала механическое повреждение или оплавлялась пластиковая втулка, отвечающая за коммутацию контактной части замка.

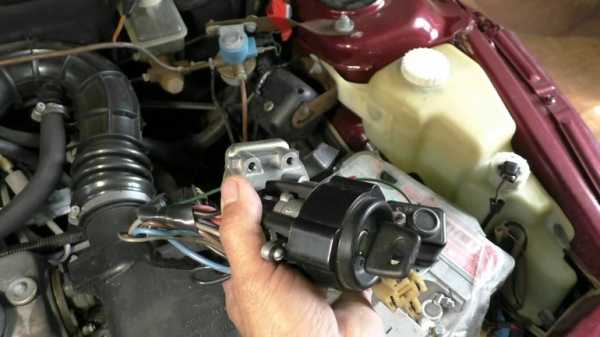

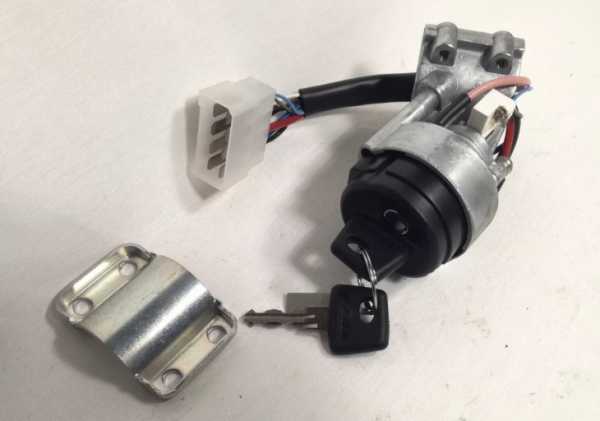

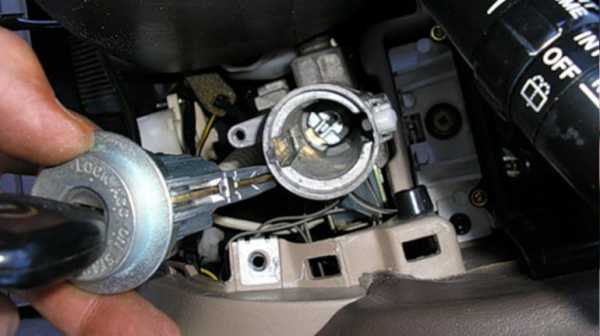

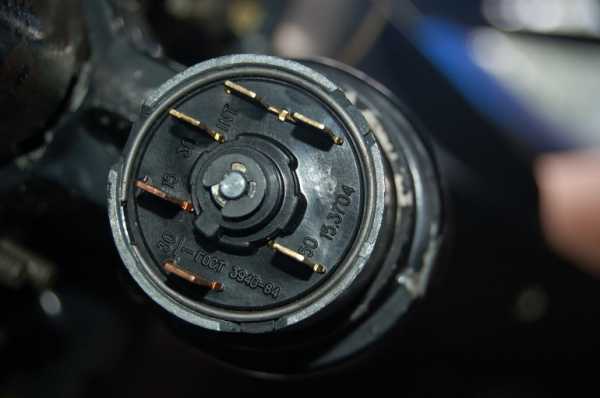

Замок зажигания

Происходит следующее. При повороте ключа в положение зажигание на щитке приборов загораются лампочки, что «говорит» о том, что цепь исправна. Однако при повороте ключа в положение «пуск», стартер не отвечает. Это вызвано тем, что кулачок стержня изношен и не в состоянии свести между собой контакты, отвечающие за запуск.

Также при длительной подаче питания на реле стартера через замок зажигания, происходит обгорание контактов замка. Обычно это происходит при продолжительных попытках запуска двигателя.

Четвертое. Замыкание в обмотке стартера.

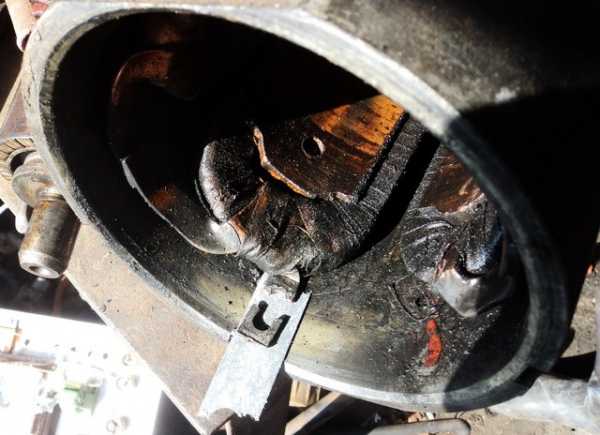

Сгорела обмотка стартера

Пятое. Отказ реле стартера (установлено не на всех марках авто). В реле может сгореть катушка, выгореть или покрыться налетом контакты. При его отказе стартер не будет работать даже при исправном состоянии всех остальных элементов.

Шестое. Неисправен контакт на тяговом реле стартера, куда подходит питания от замка зажигания.

Седьмое. Нарушена масса двигателя и кузова, а также минусовой провод батареи.

Восьмое

. Стартер может «молчать» и при блокировке цепи стартера иммобилайзером или сигнализацией. В момент установки на охрану они могут размыкать цепь запуска.

Устранение неисправности

При полностью разряженной батареи рекомендуется, изначально, проверить ее исправность. А именно, герметичность корпуса, нет ли замкнутой банки, какова плотность электролита. Если аккумулятор исправен, то его необходимо зарядить.

Если батарея была разряжена из-за недостаточного заряда генератора, то он подлежит ремонту.

При неисправности электрической цепи от замка зажигания до втягивающего реле стартера, необходимо прозвонить тестером целостность проводов, а также проверить цепь на предмет короткого замыкания.

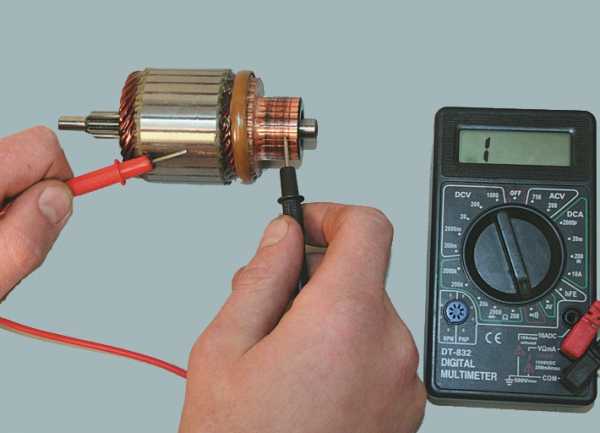

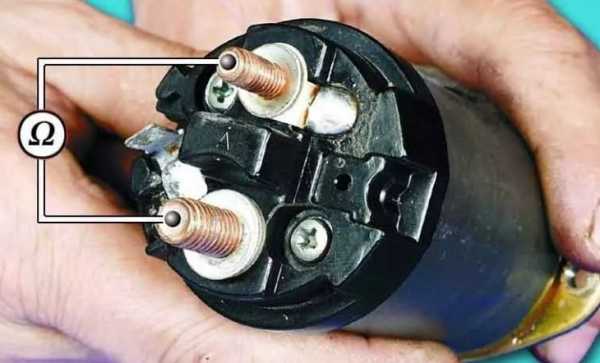

Проверка мультиметром

Для восстановления цепи нужно найти место разрыва провода и соединить. При «спаивании» проводов, когда происходит короткое замыкание, необходимо разъединить провода и заизолировать, и вновь проверить цепь прибором.

Цепь может быть и исправна, но из-за подгоревших контактов к реле стартера приходит недостаточное напряжение, и оно не срабатывает.

Если стартер не срабатывает из-за отказа замка зажигания, то можно отсоединить контактную группу и зачистить контакты, если данная операция не поможет, то его необходимо заменить.

При обнаружении короткого замыкания в обмотке статора или ротора стартера, заменить неисправные детали, либо заменить стартер в сборе.

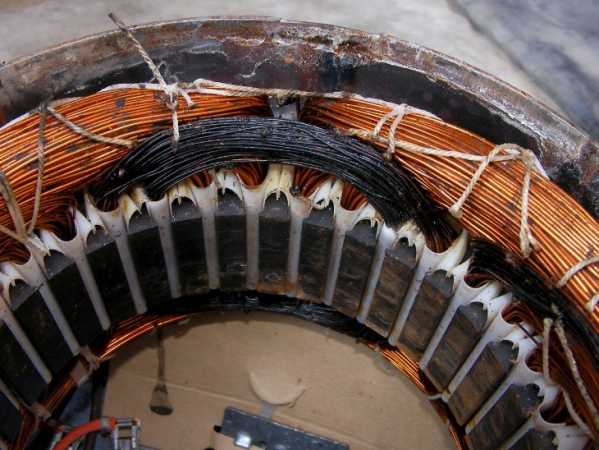

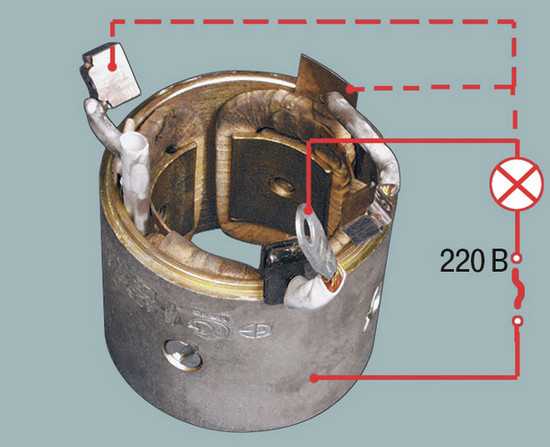

Межвитковое замыкание в обмотке

Неисправное реле стартера рекомендуется заменить, так как чистка его контактов будет кратковременной мерой и реле быстро вновь выйдет из строя.

Неисправный контакт на втягивающем реле стартера можно попытаться восстановить, если реле разборное, в противном случае реле необходимо заменить.

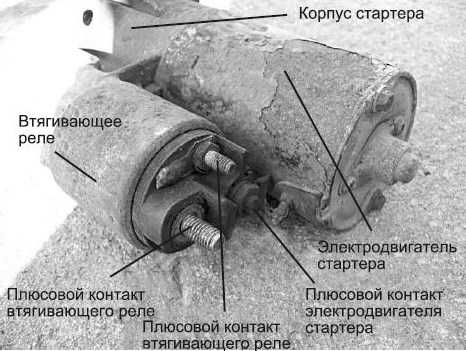

Контакты на втягивающем реле

При плохом контакте провода «масса» рекомендуется открутить и зачистить соединение и вновь затянуть, как правило этого достаточно, чтобы восстановить надежный контакт с кузовом автомобиля.

При обнаружении проблем с иммбилайзером или сигнализацией, рекомендуется обратиться к профессиональному автоэлектрику, так как эти системы имеют сложные схемы установки и по неопытности можно нанести бред автомобилю.

Заключение

Если стартер не «отвечает» на поворот ключа зажигания, то не стоит сразу обращаться в автосервис, а воспользовавшись нашими советами, попытаться самому решить эту проблему.

Для того, чтобы не «встать» однажды на трассе вдали от населенных пунктов из-за отсутствия пуска двигателя, не забывайте проверять состояние батареи. При любых признаках неисправности электроцепи питания стартера, сразу найдите причину неполадки и устраните ее.

avtoexperts.ru

почему не заводится двигатель машины, как реагировать на неисправность

Проблемы с запуском автомобиля возникают неожиданно и, чаще всего, по какой-либо одной причине. Ситуация, когда не крутит стартер левого вращения после поворота ключа зажигания — относительно распространённая поломка. Это может случиться с любой машиной, независимо от её возраста и пробега. К счастью, общие проблемы случаются в предсказуемых местах. Чтобы самостоятельно диагностировать неисправность, важно понимать, как заводится автомобиль.

Устройство системы запуска двигателя

Напряжение в бортовой электрической цепи заглушённого автомобиля создаёт химическая батарея. Как правило, это стандартный свинцово-кислотный аккумулятор на 12 вольт, находящийся в моторном отсеке. Провода от батареи промаркированы чёрным и красным цветом. Чёрный (отрицательный) заземлён на кузов автомобиля, красный (положительный), как правило, с бо́льшим сечением, идёт непосредственно к пусковому соленоиду или через электронный блок управления. Стартерная жила всегда будет самым толстым кабелем, отходящим от положительной клеммы, чтобы пропускать большой пусковой ток.

Процесс начинается с поворота ключа в кабине автомобиля. Этим действием замыкается цепь, подающая питание на обмотки соленоида, катушки которого реагируют на ток приведением в движение металлического сердечника. Последний соединяет контакты питания стартера и подключает механически вал стартера с приводом на вал ДВС. Вращение коленвала двигателя запускает циклы его работы и потребность в стартере отпадает. Возвратная пружина перемещает сердечник в исходное положение, цепи, питающие электропривод, размыкаются.

В системе запуска существует немало других элементов. Их количество зависит от возраста и марки автомобиля, оснащённости его опциями. Современные транспортные средства устроены гораздо сложнее своих предшественников из прошлого века, их неисправности труднее диагностировать, поскольку в работе системы запуска задействовано много датчиков и интеллектуальная электроника.

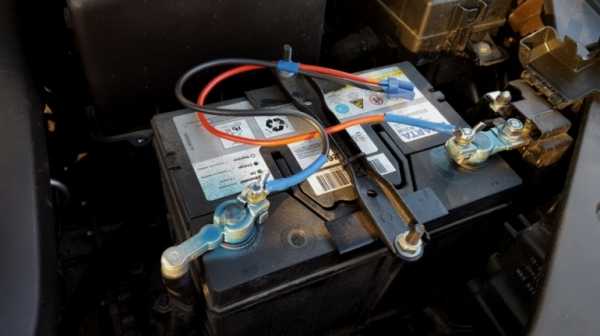

Сел аккумулятор

Разряженная батарея — самая частая причина того, что стартер не срабатывает при повороте ключа зажигания. Во время движения аккумулятор постоянно заряжается генератором. Если условия эксплуатации не позволяют пополнять ёмкость батареи достаточной степени, рано или поздно она потеряет способность запускать мотор или обеспечивать питанием другие электрические компоненты. Аккумулятор может внезапно умереть из-за следующих причин:

  • Фары или иное электрооборудование были включены на заглушённом автомобиле слишком долго.
  • В бортовой цепи есть утечка.
  • На клеммы постоянно поступала влага.
  • Срок службы аккумулятора истёк.

Если при повороте ключа зажигания стартер не работает, а из моторного отсека слышно, как щёлкают реле, то, скорее всего, батарея разряжена или мертва. Если причина действительно в источнике питания, пришедшем в негодность, владельца ожидает простой и сравнительно недорогой ремонт.

Внезапный отказ — совершенно нормальное поведение для аккумуляторов, но в некоторых случаях можно заметить предшествующие такому исходу сигналы. Знак, что элементу питания пора делать профилактику или самое время задуматься о замене, — сложности с холодным пуском. Простые способы диагностировать умирающую или разряженную батарею:

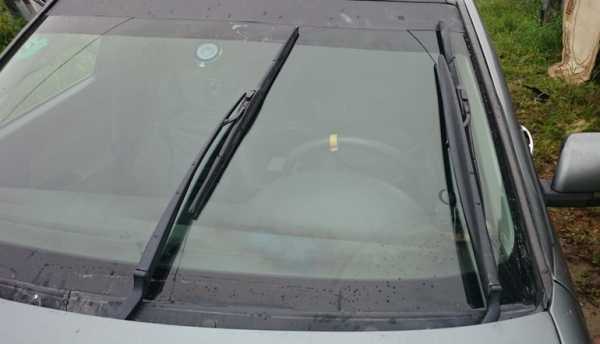

  • Включённые стеклоочистители работают медленнее, чем обычно.
  • Свет в салоне заметно тускнеет при запуске двигателя.

Средний срок службы автомобильного аккумулятора — 4 года. Свежий двигатель, но разряженный полностью можно попробовать завести с посторонней помощью и дать поработать автомобилю некоторое время.

Батарею, неспособную держать заряд, необходимо заменить. Имеет также смысл поискать проблему в генераторе и смежных ему системах.

Неисправен стартер

Если батарея в порядке, то, возможно, причина в стартере. Когда он выходит из строя или неисправен, при попытке включить зажигание будут слышны только щелчки коммутатора. Иногда проблема заключается в ослабленных соединениях, в некоторых случаях может понадобиться замена. Диагностика зависит от конкретной модели транспортного средства. Возможно, потребуется поднять автомобиль, снять впускной коллектор или какой-либо другой компонент, чтобы получить удобный доступ к электроприводу.

Обычные процедуры выглядят так:

  • Осмотр креплений стартера. Ослабленные болты не позволяют приводу входить в правильное зацепление.
  • Демонтаж стартера. Осмотр состояния зубцов шестерёнчатого привода.
  • Проверка подвижности вала.
  • Проверка соединений с соленоидом и работоспособности реле.
  • Прозвон обмоток электродвигателя.

Проблемы с замком зажигания

Если машина не заводится и стартер не крутит от заряженного аккумулятора, то, возможно, неисправность кроется в замке зажигания. Внутри него замыкается несколько контактов, управляющих работой электрических систем, необходимых для запуска мотора. Сам выключатель зажигания соединён с цилиндром замка с помощью вала или рычага и может находиться в одном из следующих положений:

  1. Всё выключено.
  2. Вентиляция, радио и освещение салона и некоторые другие системы, не связанные с движением, находятся под напряжением.
  3. Подсоединён к питанию модуль управления двигателем.
  4. Реле стартера замкнуто.

Это очень обобщённое описание работы замка. Назначение положений ключа и их маркировка в значительной степени зависят от марки автомобиля, года выпуска и модели.

Износ контактов реле, перегрев устройства, ослабление пружин — любая из этих причин способна привести к выходу узла из строя. Во время движения плохие контакты в замке зажигания способны обесточить двигатель, что намного опаснее отсутствия неуверенного запуска мотора.

Проблема также может заключаться в самой паре замок-ключ. За год замок тысячи раз принимает и отдаёт ключ, тяжёлые брелоки добавляют нагрузку на цилиндры. Со временем узел изнашивается до такой степени, что старый ключ может выпасть из замка или потерять способность вывести замок из состояния блокировки. Не исключён вариант, когда новым ключом невозможно включить зажигание, так как пара ранее не использовалась.

Общая диагностика узла заключается в проверке предохранителей, реле и электрических цепей. В случае механического износа деталей замок подлежит замене, возможно, вместе с ключами, цилиндрами дверей и багажника.

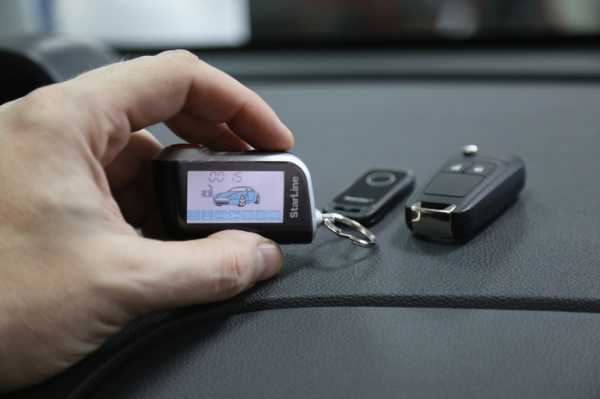

Сработала система безопасности

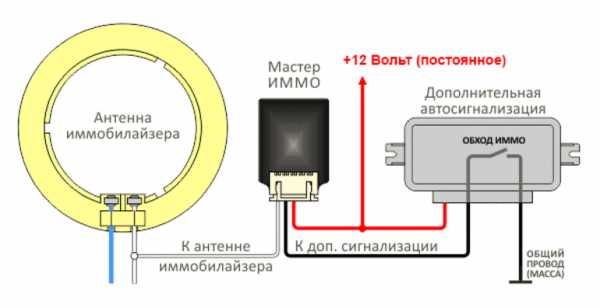

Современные автомобили снабжены иммобилайзером. Это означает, что для запуска двигателя бортовому компьютеру требуется ответ от транспондера или чипа в ключе, содержащего определённый код.

Вариаций кодов миллионы, и если ключ повреждён или содержит неверный код, система безопасности будет препятствовать включению зажигания или заблокировать работу двигателя.

Обычно о подобных проблемах выводится сообщение на приборной панели. Если датчик обнаруживает неверный код в ключе, автомобиль, как правило, сообщает о своей реакции на это дополнительными сигналами фар или поворотников. Вариантов поломки в этом случае два:

  1. Автомобиль не распознал ключ.
  2. Неисправна система безопасности.

Такие проблемы, как сломанная антенна иммобилайзера, нарушенная проводка, окружающая цилиндр замка, могут не позволить считать код. Причин, почему бортовой компьютер не узнаёт чип, может быть много. Самая простая кроется в том, что некоторые ключи работают только от батарейного питания, без которого чип не опознаётся бортовым компьютером.

В таком случае ремонт заключается в замене гальванического элемента. При более сложных неисправностях системы иммобилайзера следует обратиться в сервисную станцию или к специалистам по перепрограммированию ключей.

Другие причины

Иногда сложнейшие проблемы могут иметь простые решения. Существуют жизненные ситуации, когда водители способны совершать действия, которые не допустили бы в нормальных обстоятельствах. Вот некоторые вещи, на которые следует обратить внимание до того, как вызывать эвакуатор:

  • Попробовать пристегнуть ремень безопасности. Некоторые автомобили не снимают блокировку с зажигания без этого действия.
  • Если автомобиль оснащён автоматической коробкой передач, убедиться, что её рычаг находится в положении паркинга.
  • Нажать на тормоз. Некоторые марки авто разблокируют подачу питания на стартер только после этого действия.

Кроме того, из-за ограниченного количества комбинаций бороздок на ключе всегда есть вероятность, что ключом от одной машины возможно открыть двери другой. Но шансы на успешный запуск им чужого автомобиля ничтожны, прежде всего из-за иммобилайзера, а также по причине более сложного устройства цилиндров замка зажигания в сравнении с дверными. Поэтому иногда имеет смысл убедиться, что не заводится именно тот автомобиль.

К сожалению, современные транспортные средства всё более сложны и всё менее приспособлены к самостоятельной диагностике. Проверка некоторых систем запуска в таких автомобилях невозможна без специализированного оборудования. Тем не менее самостоятельное обнаружение простых проблем пока ещё доступно для водителей.

avto-zed.com

Стартер не реагирует на поворот ключа зажигания, что делать? Не заводится машина: причины и их устранение

Если стартер не реагирует на поворот ключа зажигания, то не стоит паниковать, все поправить вполне реально. Причин, конечно же, у данного явления может быть много, поэтому необходимо отмести все лишние. Только в таком случае получится найти ту, которая является поводом для такого поведения. Чтобы найти поломку, потребуется знать не только устройство системы запуска двигателя, но и конструкцию стартера. Между прочим, от него зависит напрямую то, как хорошо мотор будет заводиться. Для проведения диагностики стоит рассмотреть основные признаки неисправностей.

При повороте ключа не слышно никаких звуков

Можно сказать, что это наиболее печальный признак. Он говорит о том, что питание на обмотку ротора стартера не поступает. В лучшем случае вышло из строя втягивающее реле, которое замыкает силовые контакты и производит подключение шестерни стартера к коленчатому валу. В худшем имеет место быть износ щеток. В этом случае без полной разборки механизма не обойтись. В том случае, если не заводится машина, причины первым делом следует искать в стартере.

При нулевом заряде батареи вы не услышите звуков от стартера. Впрочем, первым признаком такой неполадки будет являться полное отсутствие накала ламп. Во многих случаях достаточно зарядить аккумулятор. Замена стартера производится очень редко, так как его несложно отремонтировать. Замену производят в крайних случаях, когда имеет место быть разрушение корпуса, появление на нем трещин. Если же не поступает напряжение на обмотки, то чаще всего спасает замена втягивающего реле.

Стартер вращается, но не крутит коленвал

Если же машина не заводится, стартер вращается, а маховик не прокручивает, то возможно появление нескольких неисправностей. Первая – это разрушение бендикса. В его основе находится обгонная муфта, которая позволяет вращаться шестерне только в одном направлении. Любое разрушение этого механизма приводит к тому, что крутящий момент на маховик не передается.

Вторая причина – это разрушение зубьев на венце маховика. Поломка – не из приятных, так как замена данного элемента сопровождается снятием коробки передач на всех автомобилях. Третья причина – обрыв цепи или ремня ГРМ. Признак этого – чересчур быстрое вращение ротора стартера и коленчатого вала. Нет большой нагрузки, которую создает клапанный механизм. Но данная поломка к стартеру не относится, поэтому о ней умолчим.

Если щелкает стартер

Проблемы с запуском мотора могут возникнуть в любое время года, но чаще всего они появляются зимой, когда холодно. Дело в том, что аккумулятор при понижении температуры окружающего воздуха теряет свою емкость. Следовательно, он не может обеспечить необходимым питанием силовые механизмы, к которым относится и стартер. А при низком заряде аккумуляторной батареи стартер не сможет прокрутиться, будут слышны щелчки втягивающего реле, контакты которого не смогут даже замкнуться.

Стоит заметить, что ток потребления этого узла очень большой – во время прокручивания он может достигать значения в 50-80 Ампер. А при коротком замыкании и вовсе подскакивает до 700-800 Ампер. Такое случается, когда коленчатый вал прокручивается туго либо вообще не поддается вращению. Следовательно, в холодную погоду, когда масло становится гуще, прокрутка осложняется, ток уходит, аккумулятор садится значительно быстрее.

Лампы на приборной панели гаснут при повороте ключа

При возникновении этой неисправности потребуется полностью перебирать стартер. А иногда даже и двигатель, так как поломка может скрыться и в нем. Причина такого поведения – короткое замыкание в обмотках стартера. Также происходит это из-за того, что коленчатый вал заклинил и не способен вращаться либо произошло разрушение корпуса стартера и нарушение центровки ротора. Вследствие этого не заводится машина. Причины кроются в том, что питание на обмотки подается.

Если продолжительное время пытаться подать напряжение на стартер путем проворачивания ключа, произойдет обгорание контактов. Это только увеличит стоимость проведения ремонта. Все дело в том, что положительный провод питания идет от втягивающего реле непосредственно от аккумулятора. Никаких степеней защиты нет, поэтому при замыкании происходит практически полное отключение всех систем. Если стартер не реагирует на поворот ключа зажигания, а лампы гаснут, то все дело в коротком замыкании.

Проверка стартера и втягивающего реле

Для проверки необходимо удостовериться в том, что аккумулятор имеет достаточный уровень зарядки, венец маховика цел, а ремень ГРМ не порван. Сначала нужно проверить, работает ли втягивающее реле. Для этого отсоединяете от него тонкий провод. К нему подключаете лампу накаливания, второй ее вывод соединяете с минусом аккумулятора. При повороте ключа зажигания в крайнее положение лампа должна загореться.

Стартер не реагирует на поворот ключа зажигания в том случае, если имеет место быть обрыв обмотки втягивающего реле. Если лампа не горит, то ищите неисправность в замке. Если лампа горит, а сердечник реле не втягивается, то присутствует обрыв обмотки. Ремонтом заниматься бессмысленно, проще заменить втягивающее полностью. Для проверки можно также замкнуть два вывода реле при помощи отвертки. Только делать это нужно при включенной нейтральной скорости.

Как снять стартер

Для снятия стартера потребуется один ключ на 13. Правда, на некоторых автомобилях необходимо использовать головку на 13 с карданом и удлинителем. Снять стартер ВАЗ 2101-2107 оказывается проблематично, так как самая нижняя гайка расположена в неудобном месте. Многие владельцы указанных моделей автомобилей при сборке попросту не закручивают гайку. По сути, крепеж от этого не страдает. Но в редких случаях может вызвать деформацию корпуса.

На автомобилях ВАЗ более поздних моделей, например, 2108-21099, такого недостатка нет. Все гайки выкручиваются даже накидным ключом. Правда, в случае применения инжекторного впрыска возникают неудобства другого плана – мешает воздушный фильтр. Снимать его с резиновых подушек проблематично, поэтому стартер лучше вынимать снизу. Он беспрепятственно вынимается и на карбюраторных моделях таким же образом.

Разборка стартера

Совершенно не имеет значения, стартер “Искра” или какой-то другой использован в системе запуска двигателя. Разбираются они практически одинаково, так как конструкция у всех идентичная. После демонтажа устройства с автомобиля желательно его очистить от пыли и грязи. Затем, используя ключи на 8 или 10, а также отвертки, выкручиваете две гайки, которыми крепится задняя крышка. Под ней расположен конец ротора.

Не спешите рассоединять части стартера, так как на роторе находится стопорное кольцо. Его сначала нужно снять, после чего выкручиваете два болта, расположенные на одной диагонали. Стоит отметить, что мелкие отличия могут быть у двух различных моделей стартеров. После этого аккуратно рассоединяйте стартер на три части. Ротор должен остаться в передней крышке. Чтобы его вынуть полностью, потребуется снять стопорное кольцо и бендикс.

Какие элементы нужно менять?

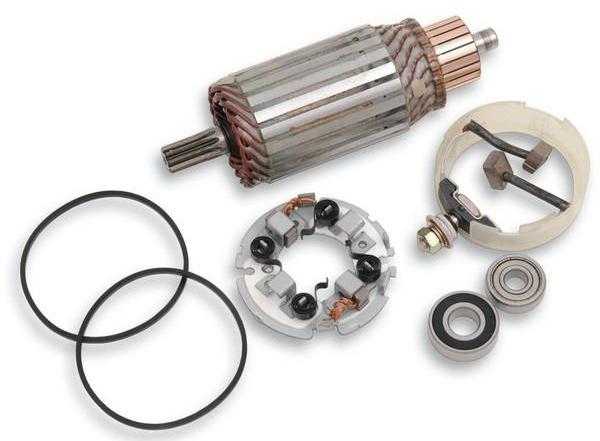

При проведении капитального ремонта стартера нужно менять практически все его элементы. В задней крышке расположена бронзовая втулка, которая способствует передаче питания на обмотку ротора. От ее состояния зависит если не все, то многое. При большом зазоре между ротором и втулкой передача электроэнергии происходит намного хуже, следовательно, будет теряться большое количество тока.

Обязательна замена щеток. Это тот узел, который подвержен трению и разрушению из-за него. На некоторых моделях стартеров эту операцию сделать невозможно, так как они подключаются при помощи пайки к питанию. Следовательно, при сильном износе щеточного узла нужно откусывать провода. После этого новые щетки припаивать на свои места. К сожалению, такой способ ремонта не всегда надежен. Если стартер не реагирует на поворот ключа зажигания, то нужно проводить его капитальный ремонт. А для этого в обязательном порядке устанавливается новый бендикс.

Как заменить венец маховика?

Это самая сложная неисправность, так как ее устранение выливается в то, что нужно снимать коробку передач. Подобный процесс достаточно сложный. Особенно в случаях, если коробка никогда не снималась либо демонтировалась очень давно. Обычно признаком такой поломки является металлический скрежет, который раздается со стороны маховика. Снятие непосредственно венца и установка нового занимает немного времени.

В некоторых случаях даже не требуется приобретать новый. Достаточно снять старый, перевернуть его и поставить на место. Но вот установка может вызвать небольшие трудности. Сначала необходимо венец прогреть на открытом огне. После этого он просто укладывается на маховик. При остывании металла происходит его сжатие, соединение становится очень крепким. Впрочем, ничего страшного нет, если машина не заводится. Что делать со стартером и его системами, вы уже знаете. Не забывайте вовремя проводить обслуживание, тогда «сюрпризов» точно не будет.

fb.ru

Почему не крутит стартер: причины и что делать

В процессе эксплуатации машины одной из часто встречаемых проблем является отказ стартера. В результате чего, после включения зажигания не удается запустить двигатель, стартер не крутит. В таких случаях слышаться щелчки, жужжание или вовсе тишина. Причин, по которым стартер не крутит масса, но для начала давайте определимся точно, в чём конкретно проблема, возможно причина в другом?

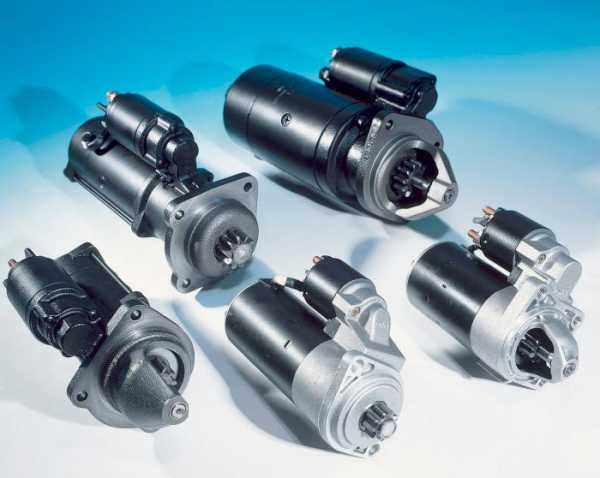

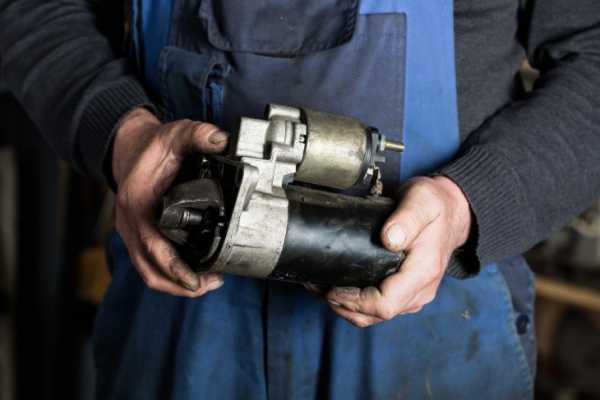

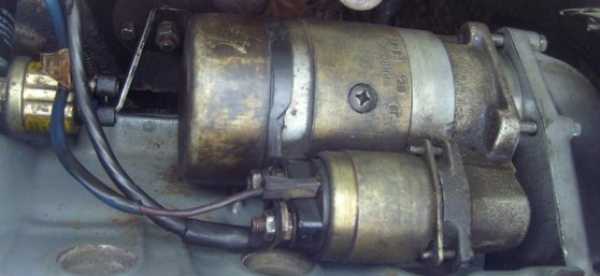

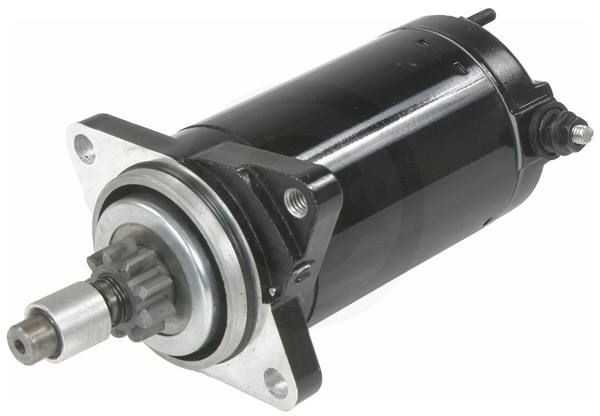

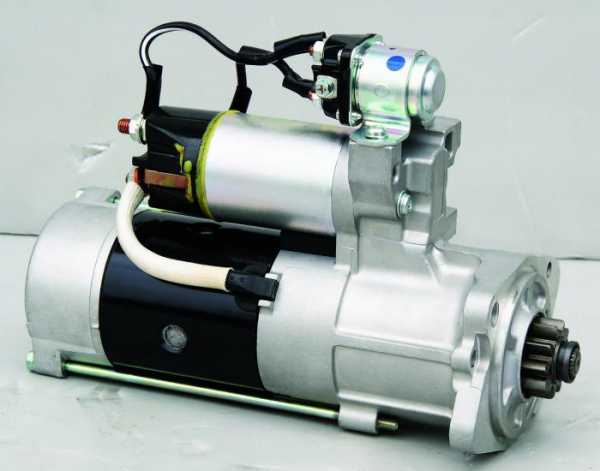

Стартер автомобиля

Итак, первым делом проверьте заряд АКБ, так как при недостаточном заряде подающих «сил» просто не хватит на прокрутку стартера. Включаем габариты или сигнал, если они работают, ищем дальше. Попутно не забывая проверить клеммы АКБ и контакты минусового провода к мотору или кузову. Возможно, из-за недостаточного контакта будут происходить большие утечки тока, по этой причине стартеру банально не хватает «сил». Да и не забудьте проверить напряжение АКБ, откиньте клеммы и померяйте показатели вольтметром. Меньше 9В уже означает, что батарея посажена.

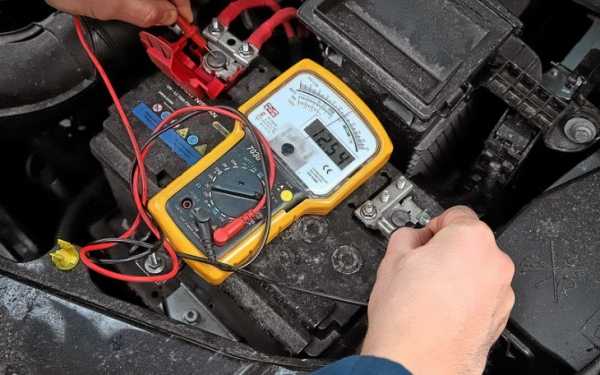

Проверка аккумулятора вольтметром

Проверьте контактную группу, сделать это проще простого. Достаточно провернуть ключ в зажигании и убедится, что контрольные лампочки на «приборке» загорелись. В противном случае, искать первопричину стоит именно в контактной группе.

Далее уже можно рассматривать причины, касающиеся конкретно стартера напрямую.

Не работает стартер, в чем проблема?

Определить работает ли стартер, банально просто, двигатель не крутится. Для удобства можно разделить неисправности на две группы:

• Механическо-электрические.

• Электрические.

В первом случае, при запуске ДВС доносятся какие-то звуки, щелчки либо шорохи. Если никаких шумов нет, значит, проблема электрического характера.

Рассмотрим для начала список проблем, связанных с электрикой:

• Пропал контакт на втягивающем реле.

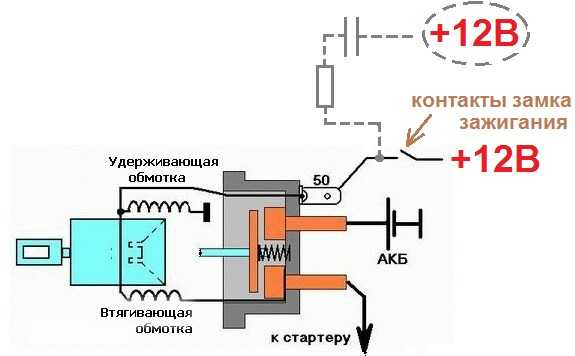

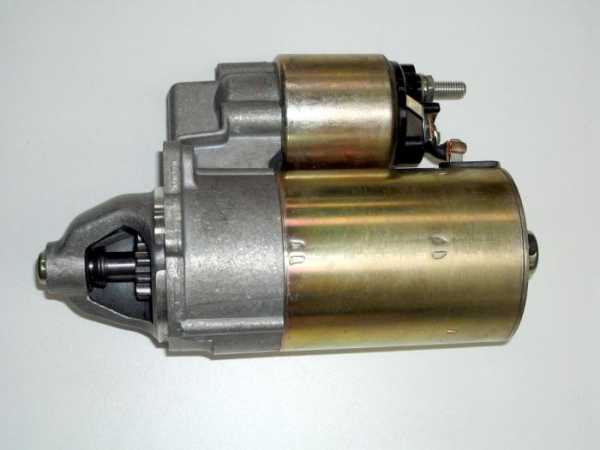

Стартер и втягивающее реле

• Перегорел питающий провод втягивающего реле.

• Пропал «минус», то есть контакт от стартера на кузов.

• «Глюки» сигнализации или иммобилайзера.

В первых трёх случаях проблема ясна, а вот, как на работу стартера влияет система безопасности? Всё до банальности просто, как сигнализация, так и иммобилайзер штатный, устроен для того, чтобы не позволить угнать или проникнуть в автомобиль. При активированном режиме, системы размыкают цепь питания стартера мотора. То есть, завести машину у вас не получится. Поэтому бывает, что «сигналка» или иммобилайзер «глючит», не отключается, остается в активированном режиме и не «дает» контакт на стартер. Самостоятельно вряд ли, что сумеете сделать, лучше обращаться к специалисту. В противном случае, владельцы авто имея даже базовые знания в электронике, могут прибавить «головняка». Лучше сразу к специалисту.

На этом, в принципе, электрический блок проблем закончен. Другие проблемы по электронике, связанные с уровнем заряда АКБ, наличием контакта в зажигании и тому подобное. Напрямую к стартеру отношение не имеют.

Механические проблемы

Зачастую, проблемы встречаются именно смешанного характера механическо-электрического толка. Итак:

• Неисправности втягивающего реле и бендикса

Нужно понимать, зачем нужно втягивающее? Из самого названия ясно, что оно, что-то втягивает, а именно втягивает две шестеренки при подаче на него тока, одна из них это бендикс, вторая шестеренка маховика. То есть одна шестеренка раскручивает другую и так происходит запуск двигателя. Если нет контакта с втягивающего (обломан, перегорел) на бендикс не будет подаваться ток. В другом случае проблема конкретно с бендиксом, стерлись зубья шестеренки.

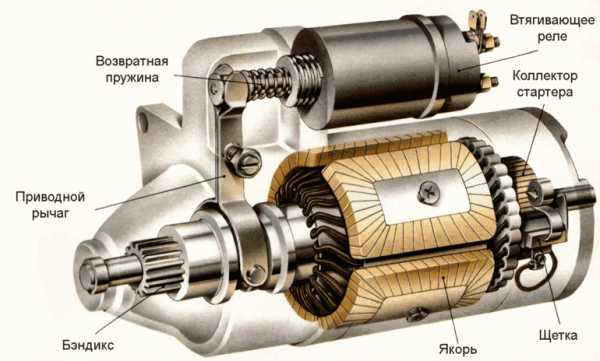

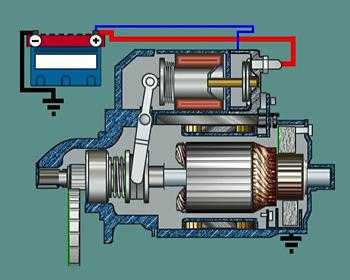

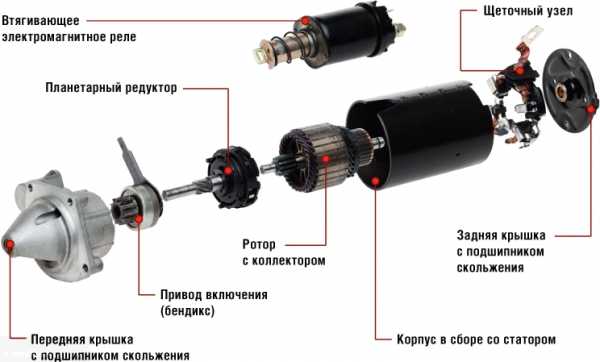

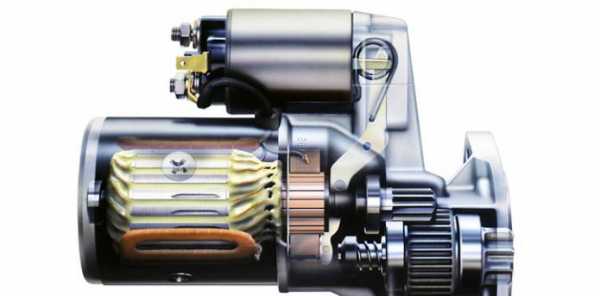

Схема стартера

• Износ щеток и обмотки

Передача «момента» от электромотора на бендикс происходит как раз через щетки. Поэтому им не чужден износ. Более того, ресурс щеток на каждой модели стартера регламентируется заводом изготовителем (в среднем около 100 00-150 000 км). При изношенных щетках втягивающие будет щелкать, издавая характерный звук.

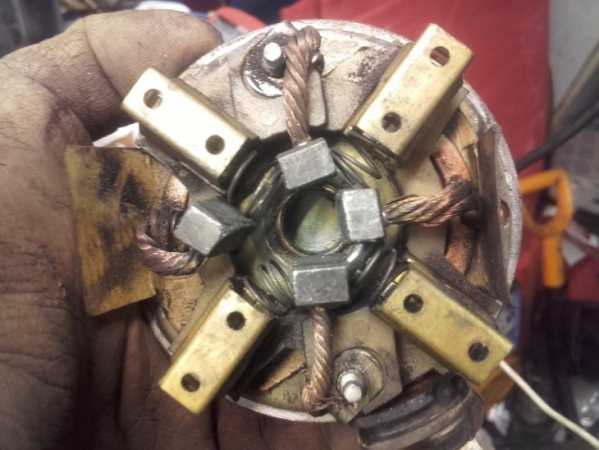

На фото: износ щеток стартера

Перегорела или замкнула обмотка «якоря», в таком случае о производстве электричества и речи быть не может.

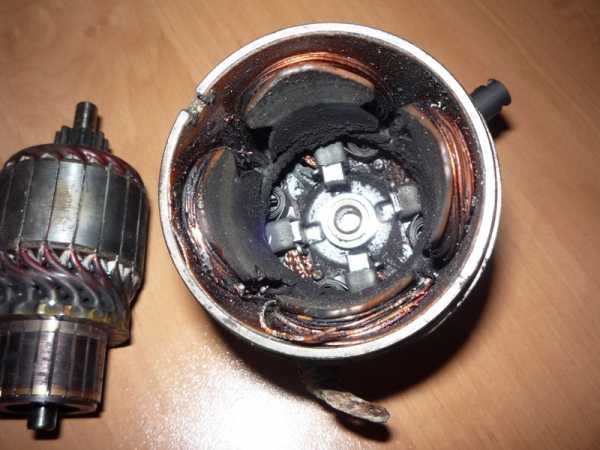

Сгорела обмотка стартера

• Износ втулок стартера

Втулки — это те же подшипники, располагающиеся в верхней и нижней части агрегата. Они служат для нормально обеспечения вращения «якоря», то есть вала стартера. Если втулки разбиты или покосившиеся, вал не будет проворачиваться, или будет занимать неправильное положение по оси, будет происходить замыкание. При всём этом, «горит» обмотка «якоря», питающие кабеля, плавятся клеммы. Помните, подклинивающий вал, может привести к замыканию и последующему возгоранию автомобиля.

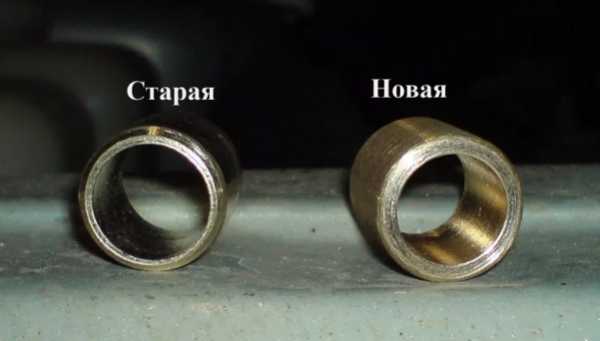

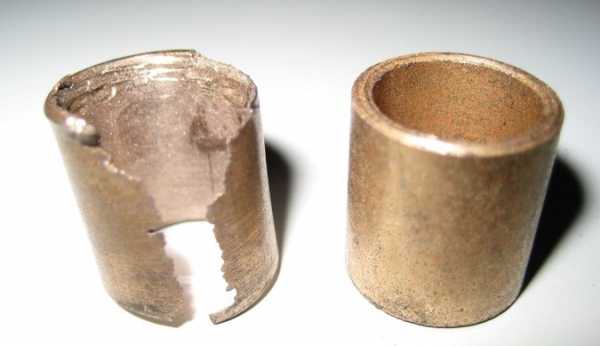

Втулки стартера

Что делать?

В зависимости от того, есть ли у вас навыки в ремонте или нет, если таковых нет, рекомендуем обращаться к специалистам. Но, если руки всё-таки из «нужного места», прислушайтесь к нашим советам. Итак, ищем проблему:

• Проверка контактов реле.

Проверка тестером

Замеряем напряжение между «плюсом» мотора стартера и «землей». При повороте ключа, вольтметр должен показать максимальное напряжение, в противном случае, зачищаем контакты на реле и проверяем цепь. Зачастую горят «пятаки» контактов.

• Проверка бендикса.

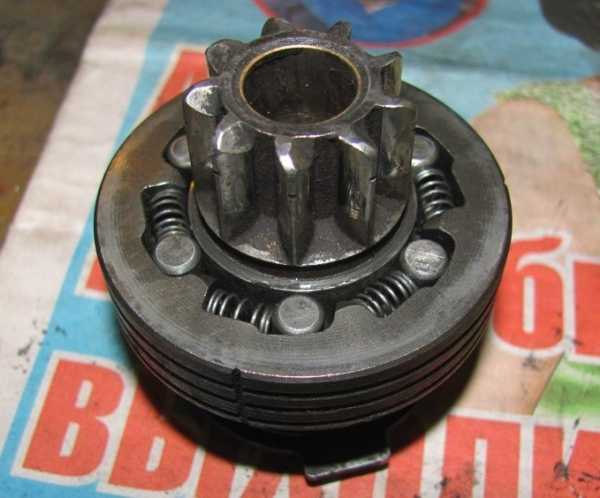

Бендикс стартера

О неисправности расскажет доносящийся хруст при повороте ключа. Значит бендикс не входит в зацепление с шестеренкой маховика, изношены зубья на нём или на шестеренки, отходящей от маховика. Для проверки необходимо замкнуть два контакта на втягивающем реле. В таком случае, ток пойдет напрямую на «якорь». В случае если ротор будет легко вращаться и жужжать, но при этом двигатель не запускается, нужно проверять качества зацепления бендикса. Снимать деталь, а там уже видно будет, в чём проблема.

• Проверка обмотки и щеток.

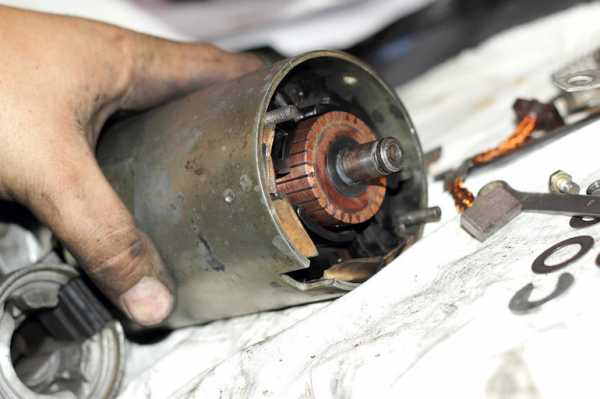

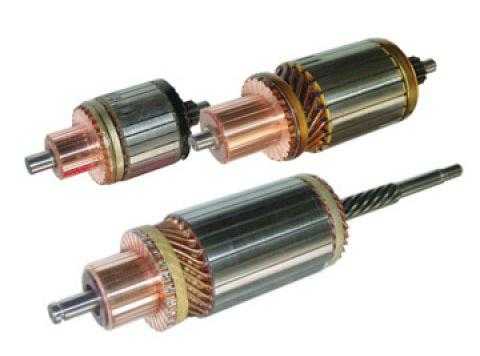

Обмотка стартера

Отчетливо скажет о выходе из строя обмотки, запах горелого. Визуально проверить износ щёток, можно только разобрав стартер. Определить причину в щётках можно, если при повороте ключа, втягивающее щелкает, но ротор не прокручивается. Имейте виду, что при этом должен быть исправен бендикс.

• Проблема во втулках.

Втулки якоря

Напрямую на неисправность втулок ничего не указывает, необходим разбор устройства, если все предыдущие причины были исключены. Но, о проблеме с втулками, может «намекнуть»:

– сильный нагрев стартера;

– проблема с запуском ДВС на «горячую», хотя на «холодную» мотор запускается без проблем.

Заключение

Как видим, причин довольно много, почему может не работать стартер, поэтому важно вовремя исследовать устройство и выявить неисправность, не доводя до более плачевных последствий, чем просто замена одного стартера.

Кстати, имейте виду, что стартер может крутиться, но не запускать мотор, ещё по причине обрыва ремня ГРМ. Об этом говорит тот факт, что стартер увеличил количество оборотов, то есть попросту стал быстрей крутиться.

В общем, если у вас имеется навык ремонта автомобиля, можно попытаться устранить проблему самостоятельно. Но, лучше, конечно, обращаться к специалистам, желательно проверенным.

avtoexperts.ru

Не крутит стартер? Ищем проблему!

Самому приходилось сталкивать с проблемой на ВАЗ 2106, когда стартер отказывался работать при повороте ключа зажигания. И случалось это даже не один раз, и что самое интересное — всегда были совершенно разные проблемы. Причин, почему не крутит стартер, может быть множество и стоит рассмотреть их более подробно, а также пути их устранения.

  • Сел аккумулятор. Конечно опытные водители сразу поймут, когда аккумулятор разряжен, но некоторые новички вполне могут и не понять, что причина именно в разрядке АКБ. Достаточно просто включить ближний свет и посмотреть, насколько ярко светят лампы. Обычно, если аккумулятор сел достаточно сильно, то лампы могут светиться в пол накала, или же вовсе не загореться. В этом случае необходимо произвести зарядку аккумуляторной батареи.
  • Плохой контакт клемм АКБ. Бывает и такое, что вроде бы все приборы и лампочки на щитке приборов светятся, электроприборы работают, а вот стартер не крутит. Если контакт на одной из клемм будет плохим, но силы тока на прокрутку стартера может не хватить. Чтобы этого избежать, необходимо после каждого снятия и установки аккумулятора смазывать клеммы густой смазкой, типа литол, и такой проблемы не возникнет!
  • Неисправен замок зажигания. Думаю, что некоторым владельцам ВАЗ 2106 приходилось сталкиваться с такой проблемой, когда именно из-за замка зажигания стартер не крутил. То есть, вы поворачиваете ключ в положение запуска, но никакой реакции не происходит. Чтобы проверить эту теорию, достаточно перемкнуть нужные провода, идущие к замку, и если стартер заработал, значит причина именно в нем. В данном случае необходимо будет заменить замок зажигания.
  • Неисправность втягивающего реле. Обычно при такой проблеме, при попытке запуска двигателя либо вообще ничего не происходит, либо слышны щелчки, но сам вал стартера не крутится! Проверить втягивающее можно следующим образом: замкнуть два контакта с гайками на стартере, если он заработал — произвести замену втягивающего реле.
  • Износ щеток, обрыв цепи в обмотке якоря. В таком случае признаков жизни устройства при попытке пуска мотора вы не услышите. А чтобы разобраться, в чем именно причина, поможет полная разборка механизма и его диагностика.

Выше я постарался привести те примеры неисправностей, которые были на моем личном опыте эксплуатации ВАЗ 2106 и других автомобилей отечественного производства. Конечно, я не исключаю того, что есть и другие причины подобных проблем. Если вам есть чем поделиться или остались вопросы, можете задавать их ниже в комментариях, будем обсуждать и пытаться решить проблему вместе. Спасибо за внимание.

← Двигатель от Приоры на «классику» Где купить новый двигатель и какие цены? →

vaz2106-remont.ru

Причины, почему не заводится Нива 4х4 (стартер не крутит) » Лада.Онлайн

Возможная неисправностьДиагностикаСпособ решения
АКБ разряженСтартер щелкает, но не крутит. Напряжение на выводах АКБ при включенных потребителях менее 12 ВЗарядить или заменить АКБ
Окисление клемм АКБ или плохое соединениеСтартер щелкает, но не крутит. При включении стартера напряжение на его выводах падает намного больше, чем на выводах АКБЗачистить контакты, смазать вазелином и хорошо затянуть
Проблемы в проводке тягового (втягивающего) реле стартера, контакты зажигания 30 и 50 не замыкаются.При повороте ключа нет щелчка под капотом (реле не срабатывает). Проверить наличие напряжения на управляющем контакте втягивающего релеЗачистить контакты, смазать вазелином и хорошо затянуть. Заменить замок зажигания
Втягивающее реле стартера неисправно.При повороте ключа нет щелчка под капотом (реле не срабатывает), но на управляющем контакте втягивающего реле есть +12 В. Стартер крутиться при замыкании отверткой. Не крутит стартер только на горячую (когда двигатель прогрет)Заменить втягивающее реле стартера
Окислены контакты втягивающего реле, плохой контакт «масса»При повороте ключа есть щелчок под капотом, но стартер не крутит. Проверьте омметром сопротивление цепи «АКБ – стартер», а также
провод «массы». Если цепи исправны, снимите стартер и проверьте работу его реле
Зачистить контакты, смазать вазелином и хорошо затянуть. Заменить втягивающее реле
Обрыв или замыкание в удерживающей обмотке втягивающего релеПри включении стартера из-под капота раздается треск. Напряжение на АКБ в пределах нормы. Реле проверяется омметром или по его чрезмерному нагревуЗаменить втягивающее реле стартера
Обгорание коллектора стартера, зависание щеток или их сильный износСтартер не крутится или крутится медленно. На снятом стартере проверьте усилие прижатия щеток к коллектору, их остаточную высоту, износ коллектораОтремонтируйте стартер. При сильном износе коллектора замените стартер
Обрыв или замыкание в обмотке якоря стартераСтартера не крутится или крутится медленно. Исправность обмотки проверяется омметром или по потемнению изоляцииЗаменить стартер
Пробуксовка муфты свободного ходаСтартера крутится, но маховик неподвиженЗамените муфту или стартер
Зубчатый венец проворачивается на маховикеСтартер крутится, а маховик и коленвал неподвижны. Есть визг, вой со стороны картера сцепленияЗамените маховик
Двигатель или навесные агрегаты заклинилоПроверить вращение коленвала, шкивы генератора, насоса охлаждающей жидкости и насоса гидроусилителя руляВыполнить ремонт двигателя или его навесных агрегатов
Повреждены шестерня привода стартера или зубья венца маховикаВизуальный осмотр после снятия стартераОтремонтируйте или замените стартер, замените маховик

xn--80aal0a.xn--80asehdb

Стартер не крутит и не щелкает

Стартер в конструкции транспортных средств обеспечивает запуск силового агрегата. Поэтому, когда возникают проблемы с запуском, большинство автовладельцев задаются вопросом: почему стартер перестал крутить, а его втягивающее не щелкает? Несмотря на то, что работа устройства запуска двигателя длится всего лишь несколько секунд, его поломка полностью парализует эксплуатацию автомобиля, поскольку нормально завести его мотор можно лишь с толкача, правда это возможно лишь на МКПП (механическая коробка перемены передач), либо при помощи кривого стартера (если он предусмотрен конструкцией).

Определить причину неисправности в системе запуска двигателя и устранить неполадки можно самостоятельно, тем более что для этого не требуются сложные диагностические приборы и инструментальная база. Но, диагностику работоспособности стартера невозможно будет провести без измерительных приборов, самым доступным из которых является мультиметр.

Неисправности и их особенности

Во время работы устройства запуска силового агрегата, вся нагрузка передается его втягивающему реле. Поэтому, на вопрос: почему щелкает стартер, можно ответить, что реле начинает функционировать, издавая характерные звуки. Это говорит о наличии неисправности, поскольку стартер в этот момент не работает и не крутит коленвал автомобильного двигателя. Возникновение подобных симптомов характерно для следующих ситуаций:

  • замыкание или подгорание витков обмоток ротора либо статора;
  • выработка втулок, которая послужила причиной заклинивания вала электродвигателя;
  • пробой ротора на «массу».

Без демонтажа устройства с автомобиля и полной его разборки обнаружить подобные неисправности не получится.

Тяговое щелкает из-за того, что его сердечник движется между втягивающей и фиксирующей обмотками, и если напряжение на последней недостаточное, он не может удержаться и возвращается в первоначальное положение. Наличие щелчков является свидетельством неудачных попыток сердечника удержаться в необходимом положении. Запустить мотор и начать движение не удастся, поскольку стартер перестает крутить, а втягивающее реле щелкает, что не позволяет бендиксу и маховику войти в зацепление.

Заметим, что если не удалось запустить двигатель транспортного средства с первого раза, это вовсе не является свидетельством неисправности стартера. Вероятно, что большинство систем еще не включились в работу, для этого необходимо заново провернуть ключ зажигания.

Помимо втягивающего реле, вызывать неполадки в работе системы запуска мотора могут подгоревшие контакты (это сопровождается характерным горелым запахом, а в некоторых случаях – дымом), отсутствие массы, нарушение целостности электрической сети, разряженный источник питания. Устранение этих неисправностей осуществляется в индивидуальном порядке.

Почему стартер не крутит и не щелкает втягивающее реле?

На практике, большая часть неполадок и сбоев при работе стартера заключается в проблемах с электрической частью. Механические поломки встречаются реже. Проблемы с запуском силового агрегата транспортного средства, которые вызваны наличием неисправностей в электрике.

Если не удается завести автомобиль, необходимо проверить на работоспособность его аккумуляторную батарею, поскольку стартер запитан от нее. При недостаточном заряде источника питания, могут полностью отсутствовать характерные звуки работы системы запуска моторного агрегата. Измерить заряд АКБ можно при помощи вольтметра. Если он составляет менее 9В, необходимо подзарядить батарею, иначе дальнейшая потеря емкости может негативно отразится на ее работе. В случае отсутствия тестера, определить насколько заряжен аккумулятор можно по яркости фар, правда, для этого нужен определенный опыт. Если при включенном дальнем свете и поворотами ключа зажигания в замке, фары начинают светить слабее, значит, заряд АКБ значительно снизился. При возникновении подозрения в том, что заряженный аккумулятор не питает электросеть машины, необходимо зачистить его клеммы, чтобы удалить с них оксидную пленку, из-за которой ухудшается контакт.

Если стартер щелкает, но не может крутить коленвал двигателя, необходимо протестировать втягивающее реле. Помимо выхода из строя этой детали, могут возникать проблемы с кабелем питания. Для определения работоспособности реле, рекомендуется его прямое подключение к клеммам аккумуляторной батареи. Если при таком соединении тяговое работает, причину неполадки необходимо искать в системе питания (повреждение проводов, подгорание контактов реле, наличие неисправности в замке зажигания). После устранения неполадок пусковая система мотора будет функционировать исправно.

Недостаточный контакт либо его отсутствие приводит к потере тока в электрической сети автомобиля, из-за чего его потребители функционируют некорректно. Поэтому необходимо периодически уделять внимание всем сопряжениям в бортовой сети. Для нормального функционирования стартера необходим ток силой примерно 200А. При меньшей величине пускового тока срабатывает исключительно втягивающая обмотка реле. Однако силовой агрегат запуститься не может.

Особенности проверки работоспособности элементов пусковой системы автомобильного двигателя

После визуального контроля состояния деталей системы пуска, приступают к демонтажу стартера для выполнения тестирования его составных частей:

  1. Определить насколько выработался щеточный узел можно лишь после разборки корпуса стартера. Несмотря на продолжительный эксплуатационный период щеток, они все же стираются. При этом их выработка на некоторых моделях стартеров не позволяет включаться в работу тяговому реле. При этом издаваемых им щелчков не будет слышно.
  2. Подгорание обмоток на катушках легко определить как визуально, так и по наличию горелого запаха. Поскольку восстанавливать их работоспособность не имеет смысла, придется выполнить замену стартера.
  3. Выполнение стресс-теста тягового возможно и без его корпуса. Для этого необходимо замкнуть при помощи отвертки две большие клеммы на реле, стараясь не зацепить элементы корпуса. О наличии проблем со втягивающем просигнализирует начало вращения вала. Заметим, что одним из неприятных последствий этого является подгорание контактных групп реле. Поскольку на них содержится специальное защитное покрытие, чтобы его не повредить, очищать нагар с них не рекомендуется. В этом случае показана только полная замена тягового.

Помимо описанных выше процедур, необходимо уделить внимание, замку зажигания, выполнив контроль напряжения в нем. Часто в этом узле пропадает контакт из-за покрытия проводов оксидной пленкой и образования участков коррозии. Для этого достаточно их почистить, пропаять, либо заменить.

Итоги и выводы

Как видно, в ситуации, когда втягивающее реле стартера щелкает, стартер не крутит, решить данную проблему не составит труда. Иногда достаточно просто зарядить источник питания, либо удалить оксидную пленку с его контактов либо соединений проводов. Но, в случае выхода из строя некоторых элементов стартера, дешевле будет попросту его заменить, нежели восстанавливать.

automorum.ru

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
