Проставки для уменьшения вылета диска – 3 мифа про проставки для дисков

3 мифа про проставки для дисков



  колеса, колесо, шины, диски, резина, покрышки, автошины, недорого, дешево, даром, отзывы, летние, зимние, бу диски, литые диски, купить диски, литой диск, колесные диски, шинный калькулятор, покрышки, размеры шин, диски колесные, по акции, скидки, по оптовым ценам, лучшая цена от производителя, лучший магазин, быстрая доставка, в кредит, резина зимняя, резина летняя, резина б у, шины б у, шины бу, покрышки бу, на колесах, в колесах, колеса для, 4 колеса, магазин шин, размер шин, R13, R14, R15, R16, R17, R18, R19, R20, R21, шины 175, шины 185, шины 195, шины 205, шины 215, 225, 235, 245, 255, шины в раменском, диски в раменском, колеса в раменском, раменское, раменский, шины в жуковском, диски в жуковском, колеса в жуковском, шины жуковский, шины в октябрьском, диски в октябрьском, колеса в октябрьском, шины октябрьский, шины в люберцах, диски в люберцах, колеса в люберцах, шины люберцы, шины в лыткарино, диски в лыткарино, колеса в лыткарино, шины в бронницах, диски в бронницах, колеса в бронницах, шины бронницы, шины в чулково, диски в чулково, колеса в чулково, шины в дзержинском, диски в дзержинском, колеса в дзержинском, шины дзержинский, шины в томилино, диски в томилино, колеса в томилино, шины в воскресенске, диски в воскресенске, колеса в воскресенске, шины воскресенск, диски воскресенск, шины в котельниках, диски в котельниках, колеса в котельниках, шины котельники, шины в островцах, диски в островцах, колеса в островцах, шины островцы, шины московская область, шины в белоозерском, диски в белоозерском, колеса в белоозерском, шины в быково, диски в быково, колеса в быково, шины в удельной, диски в удельной, колеса в удельной, шины удельная, шины гжель, володарского поселок константиново молоково чулково РАОС диски на ауди а6 диски на ауди q7 диски на ауди 80 диски на ауди а4 диски на ауди q5 диски на ауди 100 диски на ауди а3 диски на бмв x5 диски на бмв e39 диски на бмв x6 диски на бмв e60 диски на бмв f10 диски на бмв x3 диски на бмв 1 серии диски на бмв 3 серии диски на бмв 5 серии диски на кадиллак эскалейд диски на кадиллак srx диски на кадиллак cts диски на кадиллак sts диски на шевроле лачетти диски на шевроле круз диски на шевроле нива диски на шевроле авео диски на шевроле ланос диски на шевроле каптива диски на шевроле кобальт диски на крайслер 300c диски на крайслер вояджер диски на крайслер таун кантри диски на крайслер пацифика диски на крайслер 300м диски на крайслер пт крузер диски на дэу джентра диски на дэу нексия диски на дэу матиз диски на ситроен с4 диски на ситроен с3 диски на ситроен с5 диски на ситроен берлинго диски на додж караван диски на додж калибр диски на додж стратус диски на додж рам диски на додж джорни диски на додж интерпид диски на фиат дукато диски на фиат добло диски на фиат альбеа диски на форд фокус диски на форд мондео диски на форд транзит диски на форд куга диски на форд транзит диски на форд фиеста диски на грейт вол сафе диски на грейт вол ховер диски на грейт вол сейф диски на грейт вол сейлор диски на грейт вол дир диски на хонда срв диски на хонда цивик диски на хонда сабер диски на хонда аккорд диски на хендай солярис диски на хендай акцент диски на хендай ай икс диски на хендай гетц диски на хендай санта фе диски на хендай i40 диски на хендай i30 диски на инфинити фх диски на инфинити fx35 диски на ягуар xf диски на ягуар xj диски на ягуар x-type диски на ягуар s-type диски на джип гранд чероки диски на джип вранглер диски на джип коммандер диски на джип либерти диски на киа мохаве диски на киа рио диски на киа сид диски на киа спектра диски на киа спортейдж диски на лэнд ровер фрилендер диски на лэнд ровер дискавери диски на лэнд ровер спорт диски на лэнд ровер эвок диски на лэнд ровер дефендер диски на лэнд ровер рендж ровер диски на лексус рх диски на лексус ес диски на лексус лх диски на лексус lx диски на лексус is диски на лексус gx диски на лексус gs диски на лифан х 60 диски на лифан солано диски на лифан бриз диски на лифан смайли диски на мазда сх диски на мазда 6 диски на мазда 3 диски на мерседес е211 диски на мерседес w202 диски на мерседес 210 диски на мерседес вито диски на мерседес w220 диски на мерседес 140 диски на мини купер диски на митсубиси асх диски на митсубиши лансер диски на митсубиши паджеро диски на митсубиши галант диски на митсубиши аутлендер диски на ниссан патфайндер диски на ниссан кашкай диски на ниссан примера диски на ниссан альмера диски на ниссан максима диски на ниссан ноут диски на ниссан жук диски на опель корса диски на опель астра диски на опель мокка диски на опель антара диски на опель вектра диски на пежо 308 диски на пежо 408 диски на пежо 307 диски на пежо боксер диски на пежо 206 диски на пежо 3008 диски на пежо 2008 диски на порше кайен диски на порше панамера диски на порше макан диски на рено дастер диски на рено логан диски на рено симбол диски на рено меган диски на рено колеос диски на рено кангу диски на рено меган диски на сааб 9-3 диски на сааб 9-5 диски на сааб 9000 диски на сааб 900 диски на сеат леон диски на сеат ибица диски на сеат кордоба диски на сеат толедо диски на сеат алтея диски на сеат альхамбра диски на шкода рапид диски на шкода октавия диски на шкода йети диски на шкода фелиция диски на шкода фабия диски на шкода суперб диски на субару форестер диски на субару аутбек диски на субару xv диски на субару импреза диски на субару легаси диски на санг енг кайрон диски на санг енг актион диски на санг енг рекстон диски на сузуки гранд витара диски на сузуки sx4 диски на сузуки сх 4 диски на сузуки свифт диски на сузуки джимми диски на тойота королла диски на тойота камри диски на тойота ленд крузер 200 диски на тойота прадо диски на тойота витц диски на тойота тундра диски на тойота ярис диски на тойота рав 4 диски на тойота авенсис диски на фольсваген поло диски на фольсваген туарег диски на фольсваген гольф диски на фольсваген транспортер диски на фольсваген пассат диски на фольсваген амарок диски на фольсваген джетта диски на вольво xc90 диски на вольво xc70 диски на вольво xc60 диски на вольво c30 диски на вольво s80 диски на вольво s40 диски на ВАЗ диски на ГАЗ диски на УАЗ колеса на ауди а6 колеса на ауди q7 колеса на ауди 80 колеса на ауди а4 колеса на ауди q5 колеса на ауди 100 колеса на ауди а3 колеса на бмв x5 колеса на бмв e39 колеса на бмв x6 колеса на бмв e60 колеса на бмв f10 колеса на бмв x3 колеса на бмв 1 серии колеса на бмв 3 серии колеса на бмв 5 серии колеса на кадиллак эскалейд колеса на кадиллак srx колеса на кадиллак cts колеса на кадиллак sts колеса на шевроле лачетти колеса на шевроле круз колеса на шевроле нива колеса на шевроле авео колеса на шевроле ланос колеса на шевроле каптива колеса на шевроле кобальт колеса на крайслер 300c колеса на крайслер вояджер колеса на крайслер таун кантри колеса на крайслер пацифика колеса на крайслер 300м колеса на крайслер пт крузер колеса на дэу джентра колеса на дэу нексия колеса на дэу матиз колеса на ситроен с4 колеса на ситроен с3 колеса на ситроен с5 колеса на ситроен берлинго колеса на додж караван колеса на додж калибр колеса на додж стратус колеса на додж рам колеса на додж джорни колеса на додж интерпид колеса на фиат дукато колеса на фиат добло колеса на фиат альбеа колеса на форд фокус колеса на форд мондео колеса на форд транзит колеса на форд куга колеса на форд транзит колеса на форд фиеста колеса на грейт вол сафе колеса на грейт вол ховер колеса на грейт вол сейф колеса на грейт вол сейлор колеса на грейт вол дир колеса на хонда срв колеса на хонда цивик колеса на хонда сабер колеса на хонда аккорд колеса на хендай солярис колеса на хендай акцент колеса на хендай ай икс колеса на хендай гетц колеса на хендай санта фе колеса на хендай i40 колеса на хендай i30 колеса на инфинити фх колеса на инфинити fx35 колеса на ягуар xf колеса на ягуар xj колеса на ягуар x-type колеса на ягуар s-type колеса на джип гранд чероки колеса на джип вранглер колеса на джип коммандер колеса на джип либерти колеса на киа мохаве колеса на киа рио колеса на киа сид колеса на киа спектра колеса на киа спортейдж колеса на лэнд ровер фрилендер колеса на лэнд ровер дискавери колеса на лэнд ровер спорт колеса на лэнд ровер эвок колеса на лэнд ровер дефендер колеса на лэнд ровер рендж ровер колеса на лексус рх колеса на лексус ес колеса на лексус лх колеса на лексус lx колеса на лексус is колеса на лексус gx колеса на лексус gs колеса на лифан х 60 колеса на лифан солано колеса на лифан бриз колеса на лифан смайли колеса на мазда сх колеса на мазда 6 колеса на мазда 3 колеса на мерседес е211 колеса на мерседес w202 колеса на мерседес 210 колеса на мерседес вито колеса на мерседес w220 колеса на мерседес 140 колеса на мини купер колеса на митсубиси асх колеса на митсубиши лансер колеса на митсубиши паджеро колеса на митсубиши галант колеса на митсубиши аутлендер колеса на ниссан патфайндер колеса на ниссан кашкай колеса на ниссан примера колеса на ниссан альмера колеса на ниссан максима колеса на ниссан ноут колеса на ниссан жук колеса на опель корса колеса на опель астра колеса на опель мокка колеса на опель антара колеса на опель вектра колеса на пежо 308 колеса на пежо 408 колеса на пежо 307 колеса на пежо боксер колеса на пежо 206 колеса на пежо 3008 колеса на пежо 2008 колеса на порше кайен колеса на порше панамера колеса на порше макан колеса на рено дастер колеса на рено логан колеса на рено симбол колеса на рено меган колеса на рено колеос колеса на рено кангу колеса на рено меган колеса на сааб 9-3 колеса на сааб 9-5 колеса на сааб 9000 колеса на сааб 900 колеса на сеат леон колеса на сеат ибица колеса на сеат кордоба колеса на сеат толедо колеса на сеат алтея колеса на сеат альхамбра колеса на шкода рапид колеса на шкода октавия колеса на шкода йети колеса на шкода фелиция колеса на шкода фабия колеса на шкода суперб колеса на субару форестер колеса на субару аутбек колеса на субару xv колеса на субару импреза колеса на субару легаси колеса на санг енг кайрон колеса на санг енг актион колеса на санг енг рекстон колеса на сузуки гранд витара колеса на сузуки sx4 колеса на сузуки сх 4 колеса на сузуки свифт колеса на сузуки джимми колеса на тойота королла колеса на тойота камри колеса на тойота ленд крузер 200 колеса на тойота прадо колеса на тойота витц колеса на тойота тундра колеса на тойота ярис колеса на тойота рав 4 колеса на тойота авенсис колеса на фольсваген поло колеса на фольсваген туарег колеса на фольсваген гольф колеса на фольсваген транспортер колеса на фольсваген пассат колеса на фольсваген амарок колеса на фольсваген джетта колеса на вольво xc90 колеса на вольво xc70 колеса на вольво xc60 колеса на вольво c30 колеса на вольво s80 колеса на вольво s40 колеса на ВАЗ колеса на ГАЗ колеса на УАЗ Audi BMW Cadillac Chery Chevrolet Chrysler Citroen Daewoo Dodge Fiat Ford Great Wall Honda Hyundai Infiniti Jaguar Jeep Kia Land Rover Lexus Lifan Mazda Mercedes-Benz Mini Mitsubishi Nissan Opel Peugeot Porsche Renault Saab SEAT Skoda Ssang Yong Subaru Suzuki Toyota Volkswagen Volvo ВАЗ ГАЗ ЗАЗ ТагАЗ УАЗ

kolesa-m5.ru

Виды проставок. Инструкции по установке проставок колесных дисков

Что такое проставки

Как измерять проставки

виды проставок

Колесные проставки устанавливаются между ступицей автомобиля и колесным диском и предназначены для изменения вылета (ЕТ) диска. В завистимости от цели, которую преследует установка проставок под диски, наш магазин предлагает несколько видов проставок, отличающихся конструкцией, толщиной и вариантами крепления к ступице автомобиля.

01

система DR

Толщина проставок составляет 3-6 мм, наиболее распространенным вариантом являются проставки толщиной 5 мм. Эти проставки изготовлены без ступицы для колесного диска, поскольку их небольшая толщина позволяет диску центроваться по штатной ступице автомобиля. В большинстве случаев для установки этого варианта проставок достаточно длины штатных колесных болтов или шпилек. Использование этих проставок для дисков практически не дает визуального эффекта расширения колесной базы, но позволяет установить, например, колесные диски с неоригинальным вылетом, которые при установке без проставок задевают тормозные суппорта автомобиля, а также более широкие спортивные покрышки.

Иструкция по установке

02

система DR

Толщина проставок составляет 12-25 мм. Конструкция этих проставок включает в себя наличие ступицы для центровки колесного диска, что исключает дисбаланс при движении автомобиля. После установки колесных проставок этого варианта становится достаточно заметным расширение колесной базы и увеличение колеи автомобиля. Как правило,эти проставки устанавливаются именно для достижения визуального эффекта выноса колес и придания более агрессивного вида автомобилю, а также чтобы избежать “утопленности” колес при установке споривного обвеса кузова и расширителей колесных арок. При установке этого варианта проставок крепление колес осуществляется с помощью удлинненных колесных болтов или шпилек.

Иструкция по установке

03

система DRM

Толщина проставок от 20 мм. Особенностью этого варианта является наличие в конструкции проставки впрессованных колесных шпилек. При установке проставка вначале крепится на штатные шпильки автомобиля специальными гайками, а затем колесный диск крепится непосредственно к проставке с помощью штатных колесных гаек. Данная конструкция  значительно упрощает установку колесных проставок на те автомобили, крепление колес у которых осуществляется при помощи гаек, поскольку отпадает необходимость в замене штатных колесных шпилек на удлинненные. Кроме этого, данный вариант часто используется в качестве адаптеров для изменения сверловки при переходах с 4 на 4 , 5 на 5 и 6 на 6 шпилек.

Иструкция по установке

04

система DRA

Толщина проставок от 25 мм. Проставки этого типа крепятся к ступице автомобиля болтами, после чего колесный диск крепится к проставке с помощью своих штатных болтов. Именно колесные проставки такого типа являются наиболее оптимальным вариантом для установки на тех автомобилях, где колесные диски крепятся болтами, в случае, если необходимая толщина проставок превышает 25 мм.  Как и проставки системы DRM, данный вариант также часто использется в качестве переходников для изменения разболтовки при одинаковом количестве крепежных отверстий.

Иструкция по установке

05

Переходники

Толщина от 20 мм. Данные адаптеры служат для перехода с 4 болтовой разболтовки на 5 болтовую. Особеннностью конструктива данной модели служит использование для его крепления к ступице спецболтов или гаек с узкой шляпкой под внутренний ключ, а также специальных эксцентриков, применяемых в местах пересечения сверловок. На выходе данная модель имеет 5 шпилек, к которым и крепится диск с 5 болтовой сверловкой.

Иструкция по установке



При установке колеса на ступицу автомобиля необходимо проконтролировать число оборотов гайки или болта при полной затяжке. Оно не должно быть менее указанного в таблице:







М12х1,25мин. 8 оборотов10 мм длины резьбы
М12х1,5 мин. 6,5 оборотов10 мм длины резьбы
М12х1,75мин.6,5 оборотов12 мм длины резьбы
М14х1,25мин. 9 оборотов12 мм длины резьбы
М14х1,5мин. 7,5 оборотов11 мм длины резьбы
1/2′ UNFмин. 8 оборотов11 мм длины резьбы

Кроме этого, необходимо осуществить контроль затяжки колесных болтов или гаек посредством динамометрического ключа после 100 -150 км пробега. Момент затяжки соответствует указанному в данных завода – изготовителя для крепления колес

Инструкция по установке проставок системы DR



1. Осторожно очистите ступичный выступ и поверхность прилегания на ступице автомобиля от грязи и ржавчины с помощью проволочной щетки.



2. Поместите проставку в колесный диск и проверьте, чтобы проставка наружной фаской и центрующим выступом плотно и без зазора прилегала к соответствующим поверхностям колесного диска.



3. Установите проставку на ступичный выступ автомобиля и проверьте, чтобы проставка заподлицо и без зазора прилегала внутренней фаской и внутренней частью центровочного выступа к соответствующим поверхностям на ступице автомобиля.



4. Удалите возможно имеющиеся центрирующие штифты , хомуты и/или выступающие крепежные винты тормозных дисков, если потребуется.



5. Сравните удлиненные болты, предназначенные для установки проставок вместе с диском, с оригинальными колесными болтами.



Пожалуйста, обратите внимание на следующие моменты:



  • Длина резьбовой части удлиненных болтов всегда должна быть больше, чем у оригинальных болтов, на величину, соответствующую толщине проставки.
  • Посадочное место удлиненных колесных болтов (конус или сфера) должно в точности соответствовать посадочному месту оригинальных болтов.
  • При использовании оригинальных колесных болтов с подвижной конической или сферической прижимной частью, должны использоваться удлиненные колесные болты, которые также имеют аналогичную подвижную прижимную часть.



6. Прикрепите колесную проставку к ступице вместе с колесом удлиненным болтом, предварительно выровняв крепежные отверстия на проставке, колесном диске и автомобиле.



7. После монтажа проставки на ступицу автомобиля удостовертесь в отсутствии задевания крепежных болтов за внутренние детали автомобиля.



8. Необходимо проконтролировать минимальную глубину закручивания болтов :







М12х1,25мин. 8 оборотов10 мм длины резьбы
М12х1,5 мин. 6,5 оборотов10 мм длины резьбы
М12х1,75мин.6,5 оборотов12 мм длины резьбы
М14х1,25мин. 9 оборотов12 мм длины резьбы
М14х1,5мин. 7,5 оборотов11 мм длины резьбы
1/2” UNFмин. 8
оборотов
11 мм длины резьбы



9. Действительные моменты затяжки для крепления колесных дисков с проставками соответствуют указанным в данных изготовителя автомобиля моментам затяжки для крепления колес.



10. Следите за аккуратностью монтажа. На каждое колесо следует вначале затянуть по центру два болта, расположенных напротив друг друга. Не используйте ударный винтоверт, пользуйтесь динамометрическим ключом.



11. После установки проставок следует проверить свободный ход колес и убедиться в отсутствии задевания колес за брызговики и пр.



12. Все колесные болты следует подтянуть после 100-200 км пробега. Моменты затяжки согласно данным завода –изготовителя для крепления колес серийного производства.



13. Дополнительная обработка колесных проставок и комплектующих не допускается.

Инструкция по установке проставок системы DR



1. Осторожно очистите ступичный выступ и поверхность прилегания на ступице автомобиля от грязи и ржавчины с помощью проволочной щетки.



2. Поместите проставку в колесный диск и проверьте, чтобы проставка наружной фаской и центрующим выступом плотно и без зазора прилегала к соответствующим поверхностям колесного диска.



3. Установите проставку на ступичный выступ автомобиля и проверьте, чтобы проставка заподлицо и без зазора прилегала внутренней фаской и внутренней частью центровочного выступа к соответствующим поверхностям на ступице автомобиля.



4. Удалите возможно имеющиеся центрирующие штифты , хомуты и/или выступающие крепежные винты тормозных дисков, если потребуется.



5. Сравните удлиненные болты, предназначенные для установки проставок вместе с диском, с оригинальными колесными болтами.



Пожалуйста, обратите внимание на следующие моменты:



  • Длина резьбовой части удлиненных болтов всегда должна быть больше, чем у оригинальных болтов, на величину, соответствующую толщине проставки.
  • Посадочное место удлиненных колесных болтов (конус или сфера) должно в точности соответствовать посадочному месту оригинальных болтов.
  • При использовании оригинальных колесных болтов с подвижной конической или сферической прижимной частью, должны использоваться удлиненные колесные болты, которые также имеют аналогичную подвижную прижимную часть.



6. Прикрепите колесную проставку к ступице вместе с колесом удлиненным болтом, предварительно выровняв крепежные отверстия на проставке, колесном диске и автомобиле.



7. После монтажа проставки на ступицу автомобиля удостовертесь в отсутствии задевания крепежных болтов за внутренние детали автомобиля.



8. Необходимо проконтролировать минимальную глубину закручивания болтов :







М12х1,25мин. 8 оборотов10 мм длины резьбы
М12х1,5 мин. 6,5 оборотов10 мм длины резьбы
М12х1,75мин.6,5 оборотов12 мм длины резьбы
М14х1,25мин. 9 оборотов12 мм длины резьбы
М14х1,5мин. 7,5 оборотов11 мм длины резьбы
1/2” UNFмин. 8
оборотов
11 мм длины резьбы



9. Действительные моменты затяжки для крепления колесных дисков с проставками соответствуют указанным в данных изготовителя автомобиля моментам затяжки для крепления колес.



10. Следите за аккуратностью монтажа. На каждое колесо следует вначале затянуть по центру два болта, расположенных напротив друг друга. Не используйте ударный винтоверт, пользуйтесь динамометрическим ключом.



11. После установки проставок следует проверить свободный ход колес и убедиться в отсутствии задевания колес за брызговики и пр.



12. Все колесные болты следует подтянуть после 100-200 км пробега. Моменты затяжки согласно данным завода –изготовителя для крепления колес серийного производства.



13. Дополнительная обработка колесных проставок и комплектующих не допускается.

Инструкция по установке проставок системы DRM



1. Осторожно очистите ступичный выступ и поверхность прилегания на ступице автомобиля от грязи и ржавчины с помощью проволочной щетки



2. Поместите проставку в колесный диск и проверьте, чтобы проставка наружной фаской и центрующим выступом плотно и без зазора прилегала к соответствующим поверхностям колесного диска.



3. Установите проставку на ступичный выступ автомобиля и проверьте, чтобы проставка заподлицо и без зазора прилегала внутренней фаской и внутренней частью центровочного выступа к соответствующим поверхностям на ступице автомобиля.



4. Удалите возможно имеющиеся центрирующие штифты , хомуты и/или выступающие крепежные винты тормозных дисков, если потребуется



5. Прикрепите проставку к ступице автомобиля с помощью имеющихся в комплекте гаек. Необходимо проконтролировать минимальное количество полных витков при закручивании:







М12х1,25мин. 8 оборотов10 мм длины резьбы
М12х1,5 мин. 6,5 оборотов10 мм длины резьбы
М12х1,75мин.6,5 оборотов12 мм длины резьбы
М14х1,25мин. 9 оборотов12 мм длины резьбы
М14х1,5мин. 7,5 оборотов11 мм длины резьбы
1/2” UNFмин. 8
оборотов
11 мм длины резьбы



6. Действительные моменты затяжки для крепления колесных проставок к автомобилю соответствуют указанным в данных изготовителя автомобиля для крепления колес.



7. После установки проставки на ступицу убедитесь, что оригинальные шпильки не выступают за плоскость поверхности проставки. Если это происходит, то допустимо испльзовать только колесные диски, имеющие на привалочной плоскости между крепежными отверстиями соответствующие выемки. Эти выемки должны быть достаточно глубокими, чтобы вместить выступающие за поверхность проставки штатные шпильки и/или гайки крепления проставок. В противном случае элементы крепления могут лопнуть и привести к отрыву колесного диска.



8. Удалите загрязнения на резьбе штатных колесных гаек. Замените поврежденные гайки.Установите колесный диск на колесную проставку и закрепите штатными гайками.
Необходимо проконтролировать минимальную глубину закручивания гаек:







М12х1,25мин. 8 оборотов10 мм длины резьбы
М12х1,5 мин. 6,5 оборотов10 мм длины резьбы
М12х1,75мин.6,5 оборотов12 мм длины резьбы
М14х1,25мин. 9 оборотов12 мм длины резьбы
М14х1,5мин. 7,5 оборотов11 мм длины резьбы
1/2” UNFмин. 8
оборотов
11 мм длины резьбы



9. Действительные моменты затяжки для крепления колесных дисков к проставкам соответствуют указанным в данных изготовителя автомобиля моментам затяжки для крепления колес.



10. Следите за аккуратностью монтажа. На каждое колесо следует вначале затянуть по центру две гайки, расположенных напротив друг друга. Не используйте ударный винтоверт, пользуйтесь динамометрическим ключом.



11. После установки проставок следует проверить свободный ход колес и убедиться в отсутствии задевания колес за брызговики и пр.



12. Все колесные гайки следует подтянуть после 100-200 км пробега. Моменты затяжки согласно данным завода –изготовителя для крепления колес серийного производства.



13. Дополнительная обработка колесных проставок и комплектующих не допускается.

Инструкция по установке проставок системы DRA



1. Осторожно очистите ступичный выступ и поверхность прилегания на ступице автомобиля от грязи и ржавчины с помощью проволочной щетки.



2. Поместите проставку в колесный диск и проверьте, чтобы проставка наружной фаской и центрующим выступом плотно и без зазора прилегала к соответствующим поверхностям колесного диска.



3. Установите проставку на ступичный выступ автомобиля и проверьте, чтобы проставка заподлицо и без зазора прилегала внутренней фаской и внутренней частью центровочного выступа к соответствующим поверхностям на ступице автомобиля.



4. Удалите возможно имеющиеся центрирующие штифты , хомуты и/или выступающие крепежные винты тормозных дисков, если потребуется



5. Прикрепите проставку к ступице автомобиля с помощью имеющихся в комплекте болтов. Необходимо проконтролировать минимальную глубину закручивания болтов :







М12х1,25мин. 8 оборотов10 мм длины резьбы
М12х1,5 мин. 6,5 оборотов10 мм длины резьбы
М12х1,75мин.6,5 оборотов12 мм длины резьбы
М14х1,25мин. 9 оборотов12 мм длины резьбы
М14х1,5мин. 7,5 оборотов11 мм длины резьбы
1/2” UNFмин. 8
оборотов
11 мм длины резьбы



6. Действительные моменты затяжки для крепления колесных проставок к автомобилю соответствуют указанным в данных изготовителя автомобиля для крепления колес



7. Головки болтов, крепящих проставку, не должны выступать за плоскость поверхности проставки.



8. После монтажа проставки на ступицу автомобиля удостовертесь в отсутствии задевания крепежных болтов за внутренние детали автомобиля.



9. Вставьте штатный колесный болт в колесный диск и проверьте, чтобы длина выступающей из диска части болта была меньше толщины установленной колесной проставки. Если это не так, необходимо заменить или укоротить колесный болт.



10. Выступающая из диска часть колесного болта должна иметь сплошную резьбу. Если это не так, необходимо заменить штатные болты на болты со сплошной резьбой.



11. Удалите загрязнения на резьбе штатных колесных болтов. Замените поврежденные болты. Установите колесный диск на колесную проставку и закрепите штатными болтами.



Необходимо проконтролировать минимальную глубину закручивания болтов:







М12х1,25мин. 8 оборотов10 мм длины резьбы
М12х1,5 мин. 6,5 оборотов10 мм длины резьбы
М12х1,75мин.6,5 оборотов12 мм длины резьбы
М14х1,25мин. 9 оборотов12 мм длины резьбы
М14х1,5мин. 7,5 оборотов11 мм длины резьбы
1/2” UNFмин. 8
оборотов
11 мм длины резьбы



12. Действительные моменты затяжки для крепления колесных дисков к проставкам соответствуют указанным в данных изготовителя автомобиля моментам затяжки для крепления колес.



13. Следите за аккуратностью монтажа. На каждое колесо следует вначале затянуть по центру два болта, расположенных напротив друг друга. Не используйте ударный винтоверт, пользуйтесь динамометрическим ключом.



14. После установки проставок следует проверить свободный ход колес и убедиться в отсутствии задевания колес за брызговики и пр.



15. Все колесные болты следует подтянуть после 100-200 км пробега. Моменты затяжки согласно данным завода –изготовителя для крепления колес серийного производства.



16. Дополнительная обработка колесных проставок и комплектующих не допускается.

www.prostavka.ru

Вылет диска и колесные проставки


Внимание! Статья носит информационный характер! Наша шиномотнажная мастерская не занимается колесными проставками!

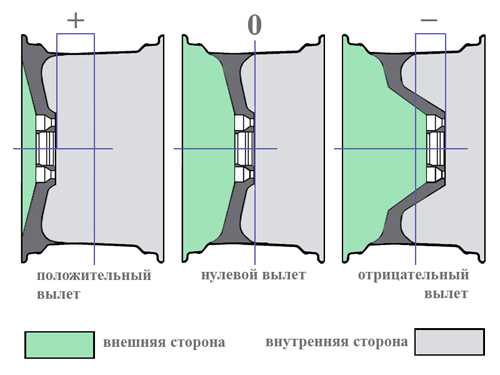

Вылет диска – это расстояние между плоскостью симметрии колеса (по ширине) и плоскостью сопряжения диска со ступицей. Вылет может быть положительным, отрицательным и нулевым. На дисках вылет обозначается латинскими буквами ET и измеряется в миллиметрах, например ET:45. При обозначении отрицательного вылета, перед его значением ставится знак минус: ET-15.

Влияние вылета диска на условия работы подвески весьма существенно, и следовательно сказывается на уровне комфорта при вождении и безопасности, причем последнее определяется исходя из запаса прочности, заложенного производителем автомобиля при изготовлении деталей.

Установка на автомобиль дисков с параметрами вылета не соответствующими рекомендованным заводом изготовителем крайне не желательна, поскольку в процессе езды, на деталях подвески будут концентрироваться напряжения, значение которых может превышать расчетные. Это приведет к повышенному износу деталей, а на некоторых автомобилях может способствовать их внезапному разрушению при возникновении критических ударных силовых воздействий.

Кроме того, изменение вылета влечет повышенный износ покрышек при поворотах, поскольку повышается концентрация нагрузки на определенную зону протектора колеса. При установке на ступицу диска, вылет которого превышает размер, рекомендованный производителем, можно воспользоваться специальными колесными проставками.

Колесные проставки

Внимание! Статья носит информационный характер! Наша шиномотнажная мастерская не занимается колесными проставками!

Колесные проставки это металлические кольца толщиной не более 10 мм и высотой профиля порядка 4 – 5 см, с просверленными в них отверстиями под ступичные шпильки или болты, которыми колесо прикручивается к ступице. Колесные проставки служат для уменьшения вылета диска колеса до требуемого размера путем установки между диском и ступицей, и изготавливаются в основном из легкосплавных металлов для минимизации увеличения веса.

При использовании проставки, следует обратить внимание на длину ступичных шпилек (болтов), поскольку при ее установке уменьшается число витков резьбы, участвующих в распределении нагрузки при креплении колеса. В случае, когда после установки проставки число витков резьбы на шпильках (болтах), входящих в резьбовое соединение меньше восьми, шпильки (болты) следует заменить. Длина новых шпилек (болтов) должна быть больше на величину толщины проставки либо на величину, обеспечивающую минимально допустимое число витков резьбы, участвующих в соединении.

Проставки колесных дисков бывают двух видов. К первому виду относятся проставки для дисков, которые устанавливаются непосредственно на ступичные шпильки (болты). В таких проставках просверлены отверстия, совпадающие по количеству и размеру с отверстиями на диске, и шпильками на ступице. Проставки второго вида отличаются наличием дополнительных отверстий с нарезанной в них резьбой. Такие проставки используются с дисками, отверстия которых не совпадают со ступичными шпильками. Используя такие проставки, следует особое внимание уделить качеству посадки ее на ступицу и центровке диска.


shmontazh.ru

Как использовать проставки под колесные диски для коррекции вылета

В качестве возможного решения для изменения вылета до необходимой величины иногда предлагается докупить проставки (спейсеры, адаптеры или переходники) под колесные диски. Фактически, эти дополнительные детали являют собой круглые металлические пластины с отверстиями, которые устанавливаются между ступицей и диском.

Проставки стоит рассматривать как допустимый вариант только для корректировки ЕТ ровно до штатного размера (рекомендуемого производителем автомобиля).

Есть 2 основных типа адаптеров:

1)    Тонкие проставки с просверленными сквозными отверстиями под шпильки, ширина не более 10 мм. Требуют более длинных болтов (длина увеличивается на ширину проставки).

2)     Проставки с двумя типами отверстий: для шпилек (болтов ступицы) и для крепления диска. В этом случае проставка независимо прикручивается к ступице, а уже к ней крепится диск. Таким образом, можно изменять не только ЕТ, но также регулировать количество болтов и расстояние между ними, то есть изменять PCD, или по-простонародному «сменить сверловку». Проставки такого вида обычно имеют такой же выступ для центровки колеса, как и на ступице. Ступичное отверстие должно соответствовать этому параметру проставки.

Установив спейсеры для дисков, можно уменьшить фактический вылет до необходимого расчетного значения, при этом ширина пластины должна точно соответствовать разнице между двумя параметрами вылетов. При этом установку проставок нужно производить сразу на двух осях, иначе ухудшение управляемости становится неизбежным. Часто адаптеры необходимы при установке спортивной подвески или тюнингового обвеса кузова авто. При правильном использовании качественные адаптеры являются безопасными и надежными.

Рассматривая идею с проставками, не нужно забывать, что смещение центральной оси диска в любую сторону влечет за собой смещение рулевой оси и влияет на износ резины и подвески из-за увеличения нагрузки или изменения характера воздействия сил на механизм подвески. Расширенная колея и более крутой вид авто кроме эстетического удовольствия могут значить для хозяина также приход в негодность ступичных подшипников. Поэтому мы рекомендуем в первую очередь опираться на параметры автомобильных дисков, допускаемые производителем, и только после – на мнение других водителей и желание экспериментировать.

Об авторе



Полезная статья? Поделись с друзьями! Возникли вопросы? Звони +7 (926) 659-36-67 🙂



wheelscompany.ru

какие бывают и зачем нужны

Колёсные проставки представляют собой кольца из металла размером не больше 10 миллиметров в толщину, с высотой своего профиля, составляющей около 5 см. У них имеются отверстия для шпилек, за счёт которых колесо держится на ступице. Проставки колёсных дисков нужны для регулировки вылета колеса до нужного размера. Ставятся они между диском и ступицей, а изготавливаются в большинстве из легкосплавных видов металлов, для того чтобы минимизировать увеличение веса ступицы.

Разновидность проставок на ступицы

Перед использованием проставки между ступицей и диском обязательно нужно учитывать, какая длина у ступичных болтов либо шпилек, так как при установке этой детали количество витков резьбы шпильки будет сильно уменьшено, следовательно у крепления колеса будет распределена неправильно нагрузка. Если после монтажа запчасти болты имеют количество витков менее восьми проходов, рекомендуется их заменить другими. В таком случае болты нужно выбирать, чтобы они были длиннее старых как раз на размер проставки на ступицу.

Различают два вида подобных изделий:

  1. Первый вид монтируется прямо на болты ступицы. У этих деталей есть отверстия, которые совпадают с отверстиями дисков и шпильками ступицы по количеству, а также размеру.
  2. Второй вид деталей отличается тем, что имеет несколько дополнительных отверстий, в которых имеется резьба. Проставки на ступицу для дисков этого вида могут применяться с деталями, у которых отверстия со шпильками ступицы не совпадают. Но, применяя эти детали, нужно уделить огромное внимание качеству посадки на ступицу колеса и центровке самого диска.

Применение проставок

Ни для кого не секрет, что изменение вылета диска или применение проставок ведёт как к изменению управляемости в целом, так и к значительному уменьшению ресурса деталей подвески.

Заводской вылет у автомобилей бывает трёх видов:

  • положительный;
  • нейтральный;
  • отрицательный.

Проставки увеличивают вынос диска наружу, то есть изменяют параметры относительно ширины колеи. Из этого следуют отрицательные последствия, влияющие как на управляемость автомобиля, так и на ресурс самих подшипников, имеющих, естественно, возрастающую нагрузку. Сила её возрастания зависит от разницы между заводскими значениями вылета и полученными в результате изменений. Незначительное изменение выноса, буквально на пару-тройку миллиметров, некритично, а вот более высокие показатели не рекомендованы. Конечно, в автоспорте ступичные проставки применяются постоянно, причём увеличивается с их помощью колея далеко не в миллиметрах. Там счёт идёт на сантиметры. Но не надо забывать, что настройка гоночных болидов идёт по различным параметрам, среди которых находится и подвеска. На самих гонках ресурсу ступичного подшипника уделяется далеко не первое место, а то и одно из последних.

Для обычного негоночного автомобиля увеличение колеи, кроме красивого вида, ничего не даст. Если, конечно, не останавливаться на этом и не доводить все остальные детали подвески под новое значение вылета. Ведь не зря же производитель выпускает автомобиль с одними параметрами. Значит, их изменение приведёт к дисбалансу всех систем, если, конечно, не принять меры, компенсирующие вмешательство в одну из характеристик.

Автомобиль с проставками смотрится эффектно

Однако нужно помнить, при увеличении вылета колёса имеют свойства выходить за пределы кузова автомобиля. Вот она — дорожная пескоструйка всей боковой части кузова. В первую очередь сильно страдают пороги, ну и конечно нижняя часть дверей. А если ездить не только по асфальту, то можно через каждый сезон загонять авто на покраску. Естественно, это можно вылечить, просто поставив более широкие брызговики или установив расширители арок. С другой стороны, торчащие по сторонам, как четыре паруса, брызговики вряд ли добавят эстетики, а расширители арок есть не под каждую марку автомобиля. Конечно, есть универсальные варианты, но как они встанут? Опять же желательно их красить в цвет кузова, но тут у каждого свои предпочтения. Естественно, в задней оси, особенно при езде по кочкам, у любителей низких пружин колёса будут непосредственно контактировать с задней аркой.

Конечно, есть случаи, когда подобное изменение целесообразно. Допустим, когда имеются нестандартные диски с очень большим вылетом. А чем вылет больше, тем глубже он будет сидеть на ступице. Вот тогда может понадобиться проставка для ступицы, установив которую можно вернуть параметр вылета к максимально приближенному заводскому значению. Но ни в коем случае не стоит забывать про шпильки, ведь если оставить старые, то тогда колёсные диски будут слабо прикручены, в результате чего можно будет потерять колесо, а это уже далеко не шутки.

При установке проставок желательно заменить шпильки

Подведя итоги, можно выделить две основных причины для установки колёсных проставок.

Первое, это когда автомобиль является гоночным, в нём изменены все узлы, а также детали подвески. И переделаны они именно под какие-либо конкретные параметры. Конечно же, техобслуживание и проверка всех деталей, узлов, агрегатов гоночных машин происходит значительно чаще, чем у дорожных версий.

Вторая причина кроется в том, что на обычный автомобиль были приобретены диски с большим вылетом или диски со сверловкой либо количеством отверстий, отличным от сверловки ступицы. Тогда проставки сослужат хорошую службу. Главное, не стоит забывать о замене шпилек, чтобы избежать негативных последствий.

Ну и самое главное, у обычной машины не стоит выносить диски, то есть расширять колею, более чем на несколько миллиметров, а то придётся заниматься ещё и кузовными работами, так как весь красивый вид от вынесенных колёс безнадёжно испортится брызговиками либо обшарпанным кузовом по бокам автомобиля. А вы как думаете?

carextra.ru
