Меняем ШРУС на Renault Logan, используя компоненты Zekkert
Компоненты
- Главная / Компоненты
Вадим Аскаров
16.08.2021
В российских дорожных и климатических условиях надежность и, если можно так выразиться, «ходимость» основных узлов и агрегатов автомобиля зачастую существенно разнятся с тем, что прописано в руководстве по эксплуатации. Один из примеров — детали системы привода. ШРУСы рассчитаны на весь срок жизни машины, при этом редкий автомобиль доезжает до 200 тыс. км пробега с родными шарнирами. Поэтому мы решили выяснить, как меняется привод в сборе на одной из самых популярных иномарок в истории России, а помогли нам в этом специалисты компании Zekkert.
Для начала — немного теории. ШРУС расшифровывается как «шарнир равных угловых скоростей». Основная задача детали — передавать крутящий момент от агрегатной пары на ведущие колеса. Передача осуществляется между полуосями под углом, величина которого непостоянна.
Естественно, при повороте колеса крутятся с разной скоростью и получают разное ускорение. ШРУСы позволяют безболезненно «переваривать» углы поворота до 70 градусов относительно оси. Этот узел относительно «свеж» в глобальном применении на автомобилях, если рассматривать историю автопрома в целом. Массово ШРУСы стали применяться, только когда произошел переход масссегмента с заднего привода на передний.
Если учесть состояние дорог в ЕС, то становится понятно, почему европейские производители считают элементы привода едва ли не вечными. Магистрали Старого Света позволяют проехать пару сотен тысяч километров, вообще не «перебирая» подвеску. Отечественные же дороги, мягко говоря, не могут похвастаться таким качеством; а в случае со ШРУСами важно не столько качество полотна, сколько его «чистота». Всё дело в том, что основная причина поломки ШРУСа чаще всего заключается в негерметичности пыльника. Естественный износ подвижных элементов, конечно, тоже может стать причиной выхода шарниров из строя, но с точки зрения «живучести» подвески Renault Logan — автомобиль, близкий к эталону, так что эта причина встречается довольно редко.
Чаще всего пыльники в ходе эксплуатации покрываются трещинами и получают всевозможные повреждения в результате попадания грязи, осадков или реагентов, которыми обильно поливают российские дороги. ШРУС с порванным пыльником изнашивается весьма и весьма быстро и вскоре начинает «хрустеть» в поворотах. Если проблему игнорировать — через какое-то время его просто заклинит.
Другая, не менее распространенная, причина выхода ШРУСа из строя связана уже не с внешними факторами, а с внутренними — точнее, с тем «фактором», который сидит за рулем. Если о банальном вреде для машины агрессивного стиля вождения и стартов с пробуксовкой можно не говорить, то вот о вреде привычки трогаться с места при полностью вывернутом рулевом колесе многие забывают. А ведь именно в таком положении руля шарниры зажаты и испытывают очень серьезные нагрузки. Ну и конечно, нельзя забывать о любителях агрессивной езды, особенно о тех из них, кто подвергает двигатель тюнингу с целью выжать из него побольше мощности.
Почему важно следить за износом ШРУСов и к каким последствиям может привести их поломка? Прежде всего отметим, что ремонт шарниров возможен далеко не всегда, даже если повреждение произошло только по вине надорванного пыльника. Зачастую автопроизводители изначально не рассматривают возможность ремонта шарнира, и весь приводной вал заменяется на новый.

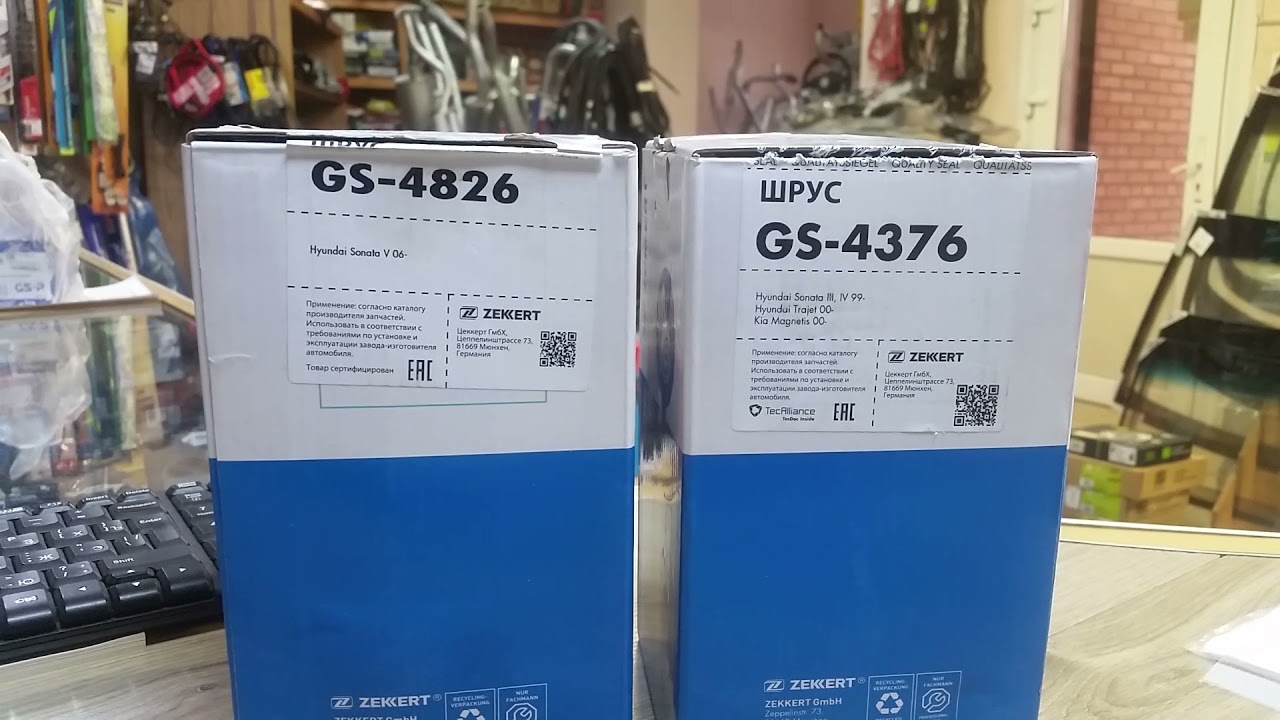

Естественно, оригинальный узел в сборе стоит совсем не дешево. Именно поэтому мы решили проиллюстрировать процесс замены привода с помощью компонентов Zekkert. Стоят они существенно дешевле оригинала, при этом качество их изготовления, что называется, «на уровне»: корпуса новых ШРУСов немецкого бренда изготовлены методом объемной штамповки; рабочие поверхности выполнены с максимальной геометрической точностью и минимальной шероховатостью, что снижает вибрацию и шум при работе деталей. Неопреновые пыльники, как заявляет производитель, сохраняют работоспособность и эластичность в диапазоне температур от –40 до +80 °C.
В случае если ШРУС явно дает понять, что жить ему осталось недолго, пренебрегать его оперативной заменой не стоит. Изношенные шарниры могут заклинить резко и неожиданно, и будет очень печально, если это произойдет на большой скорости на оживленной магистрали.
Особенно это важно именно на нашем «Логане» с коробкой передач JH‑3 (таких машин много — «Логаны», Sandero I и II, пятиместные универсалы Lada Largus), так как именно здесь с левой стороны инженеры скомпоновали привод так, что корпус трипода расположен внутри МКП и объединен с дифференциалом. И езда на изношенном ШРУСе в конечном итоге может обернуться ремонтом коробки передач. Такие признаки, как хруст при движении в поворот во время ускорения, говорят о том, что изношен внешний ШРУС, в то время как посторонняя вибрация при разгоне автомобиля зачастую — о неисправности внутреннего ШРУСа. Если у машины есть подобные признаки, следует поскорее провести осмотр приводов!
Болтами прикручивается только левый привод — правый просто вставляется в «коробку» без дополнительных креплений
Первым делом при демонтаже старого привода следует освободить его наружную часть от ступицы.
Для этого сначала откручивается рулевой наконечник (соответственно, не забываем о необходимости произвести регулировку разваласхождения колес по окончании всех процедур), а затем из кулака вынимается шаровая опора. После этого «граната» должна спокойно вытащиться из ступицы, хотя бывает, что при длительной эксплуатации ШРУС к ней прикипает.
Теперь надо слить масло из коробки передач и только затем открутить три болта, на которых держится внутренняя «граната», и вытащить привод. После демонтажа стоит осмотреть посадочное место ШРУСа, чтобы убедиться в отсутствии сколов и прочих повреждений.
Для сравнения: триподы старого и нового привода
Приступая к монтажу нового привода, важно равномерно наживить болты крепления, а затем также равномерно их затянуть. В противном случае ШРУС может встать на штатное место с перекосом — и масло из коробки вытечет из трансмиссии довольно быстро. Затяжку лучше производить с верхнего болта, так как, если монтаж всетаки будет проведен неправильно и ШРУС перекосит, протечка масла через нижний болт позволит сразу увидеть ошибку и не даст отправиться в путь с неправильно собранным приводом.
Естественно, для того чтобы увидеть течь, необходимо заправить масло в коробку, да и в принципе не стоит забывать это делать. Многие заливают обратно слитое масло, однако мы поступим правильно и зальем с помощью шприца новое масло. Ну и после этого осуществляем монтаж всего, что пришлось снять для доступа к приводу; через пару минут автомобиль снова готов к эксплуатации.
Каков итог?
Несмотря на то что привод в сборе — довольно крепкий узел, очевидно, что не стоит пренебрегать его заменой, когда появляются первые признаки износа ШРУСа. В отличие от большинства деталей современного автомобиля, при неисправности которых водителю почти ничто не угрожает, сильный износ ШРУСа в один момент может привести к весьма серьезным проблемам. Поэтому следует внимательно следить за его состоянием, а когда придет время замены — использовать надежные и проверенные запчасти.
Благодарим СТО «Корд» (Ленинградская обл., г. Тосно, Московское шоссе, д. 7) за помощь в подготовке материала.
