При какой температуре срабатывает и включается вентилятор ВАЗ-2114

Многие автомобилисты в процессе эксплуатации ВАЗ-2114 сталкивались с тем, что включается вентилятор охлаждения двигателя. Только вот не все знают, при какой температуре он должен срабатывать. Этот показатель неразрывно связан устройством системы охлаждения и заложенной программой ЭБУ.

Устройство системы охлаждения и принцип включения вентилятора

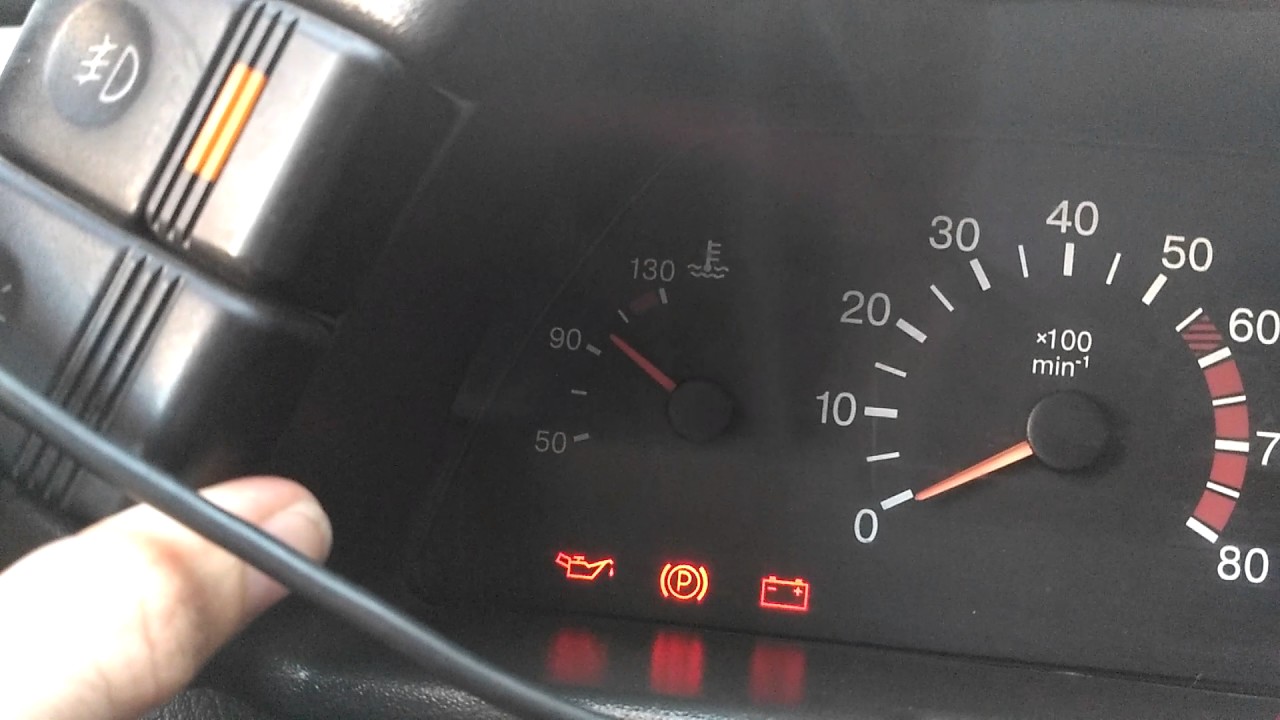

Индикатор температуры двигателя

Прежде чем приступить непосредственно к рассмотрению температуры, при которой включается вентилятор охлаждения, стоит понять сам принцип работы. Так, охлаждающая жидкость циркулирует по системе и выводит тепло с двигателя в радиатор. Этот элемент, в свою очередь, проводит естественное охлаждение жидкости встречным потоком воздуха.

Если природного охлаждения не хватает, то включается вентилятор. Это происходит при определенных условиях.

Прежде чем рассмотреть все факторы и температуру включения вентилятора стоит понимать устройство системы охлаждения и циркуляцию охлаждающей жидкости:

Устройство двигателя

1 – элемент в виде пробки для бака расширения; 2 – расширительный бачок; 3 – шланг отвода жидкости из патрубка; 4 – шланг проходящий между радиатором и бачком расширительным; 5 – шланг отводящий от радиатора; 6 – бачок с лева от радиатора; 7 – трубка алюминиевая; 8 – системы заглушки; 9 – бачок с права от радиатора; 10 – пробка для слива; 11 – середина радиатора; 12 – кожух для электрического вентилятора; 13 – пластиковые крылья электрического вентилятора; 14 – электрический двигатель; 15 – насосный шкив зубчатый; 16 – крыльчатка насоса; 17 – ремень привода вала распределительного; 18 – блок для двигателя; 19 – насосная труба; 20 – шланг для радиатора с подводящей функцией; 21 – шланг радиатора отопителя с функцией отвода; 22 – шланг подводящий охлаждающую жидкость к дроссельному патрубку; 23 – выпускной патрубок; 24 – шланг для заправки; 25 – шланг радиатора отопителя с функцией подвода; 26 – термостат; 27 – датчик температуры охлаждающей жидкости; 28 – датчик указателя уровня охлаждающей жидкости.

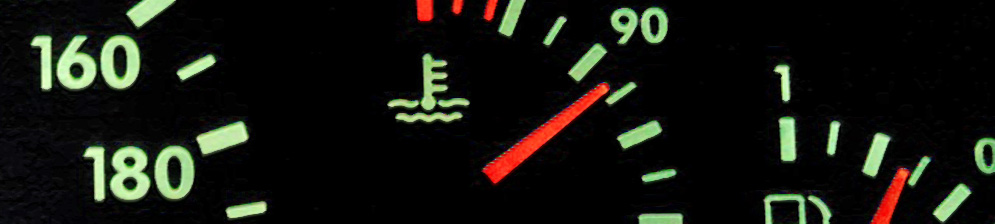

Какой должна быть температура двигателя?

Согласно автомобильной международной конвенции от 1.12.1992 года, где собралось 92 представителя автоиндустрии, было решено установить единый стандарт для температуры двигателя в рабочем состоянии.

Этот показатель составляет – 90 градусов Цельсия с максимально допустимым отклонением не более 3 градусов Цельсия.

Схема включения вентилятора охлаждения

Но, учитывая регион эксплуатации и температуру окружающей среды, данная температура имеет свойства подниматься. Именно для этого автопроизводители придумали вентилятор системы охлаждения, который проводит дополнительное охлаждение жидкости в системе. Он приводится в работу при помощи датчика температуры, который определяет её в двигателе и расположен непосредственно на силовом агрегате.

Когда включается вентилятор на ВАЗ-2114

Согласно решению конвенции и внутренних нормативных документах завода АвтоВАЗ граничными показателя температуры охлаждающей жидкости являются – 85-105 градусов.

Таким образом, для нормального функционирования двигателя температура системы не должна подниматься выше 105 градусов. Именно такой показатель является отправной точкой включения вентилятора системы охлаждения. Эти данные забиваются в электронный блок управления, который как раз и регулируют работу вентилятора.

Схема включения вентилятора выглядит примерно так: температура двигателя достигает 105 градусов Цельсия, затем датчик отдает сигнал на ЭБУ, который включает вентилятор и останавливает его, когда температура в системе стала 93-99 градусов Цельсия.

Датчик температуры охлаждения

В летнее и зимнее время, как показывает практика, вентилятор включается при разной температуре и на разный срок. Летом принудительное охлаждение будет включаться чаще, поскольку радиатор охлаждается горячим потоком воздуха. В зимнее время, вентилятор почти не включается или работа его ограничена малым сроком, поскольку природного охлаждения вполне достаточно. Поэтому основные поломки радиатора происходят в тёплое время года.

Единственным нюансом, когда охлаждение в зимнее время будет часто включаться, если неисправен термостат (см. «замена термостата на ВАЗ-2114«).

Выводы

Было определено, что нормальной рабочей температурой охлаждающей жидкости ВАЗ-2114 является 85-105 градусов Цельсия.

В таком случае, температура включения вентилятора охлаждения будет иметь значение – 105 градусов Цельсия.

✅ При какой температуре включается вентилятор на ваз 2114

Какая температура включения вентилятора на ВАЗ-2114: при какой температуре он должен срабатывать

Многие автомобилисты в процессе эксплуатации ВАЗ-2114 сталкивались с тем, что включается вентилятор охлаждения двигателя. Только вот не все знают, при какой температуре он должен срабатывать. Этот показатель неразрывно связан устройством системы охлаждения и заложенной программой ЭБУ.

Устройство системы охлаждения и принцип включения вентилятора

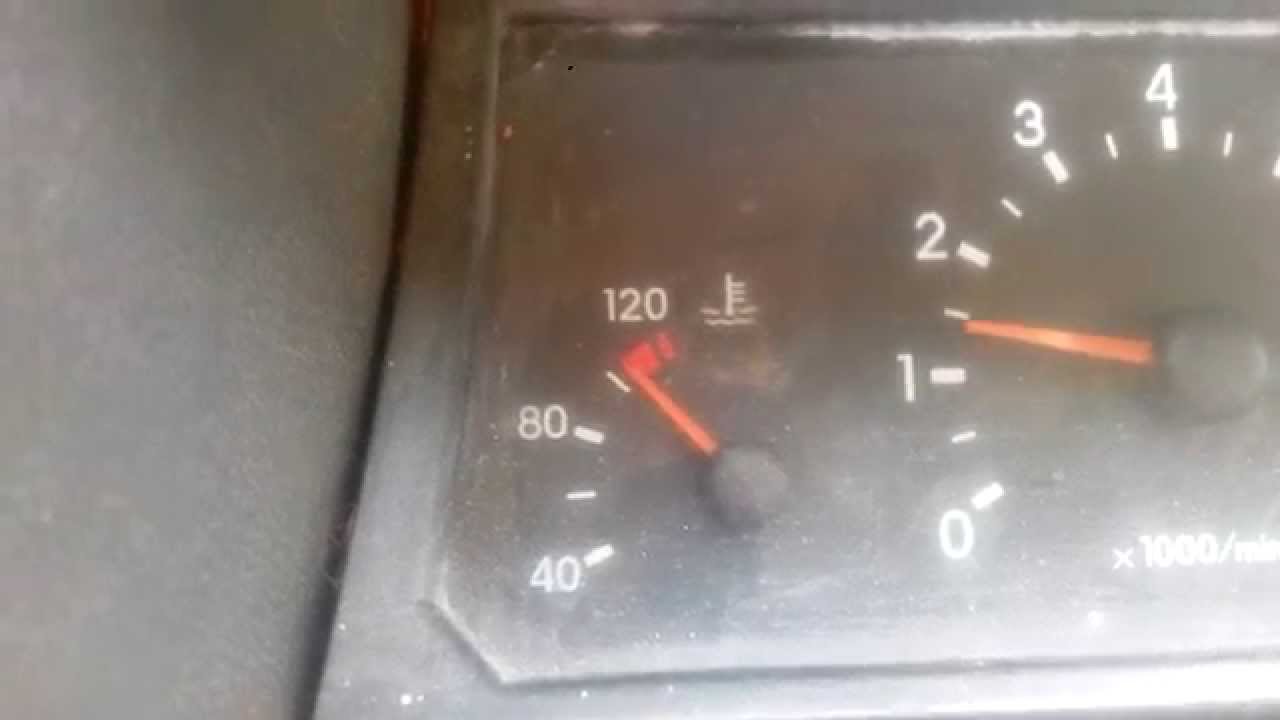

Индикатор температуры двигателя

Прежде чем приступить непосредственно к рассмотрению температуры, при которой включается вентилятор охлаждения, стоит понять сам принцип работы. Так, охлаждающая жидкость циркулирует по системе и выводит тепло с двигателя в радиатор. Этот элемент, в свою очередь, проводит естественное охлаждение жидкости встречным потоком воздуха.

Если природного охлаждения не хватает, то включается вентилятор. Это происходит при определенных условиях.

Прежде чем рассмотреть все факторы и температуру включения вентилятора стоит понимать устройство системы охлаждения и циркуляцию охлаждающей жидкости:

1 – элемент в виде пробки для бака расширения; 2 – расширительный бачок; 3 – шланг отвода жидкости из патрубка; 4 – шланг проходящий между радиатором и бачком расширительным; 5 – шланг отводящий от радиатора; 6 – бачок с лева от радиатора; 7 – трубка алюминиевая; 8 – системы заглушки; 9 – бачок с права от радиатора; 10 – пробка для слива; 11 – середина радиатора; 12 – кожух для электрического вентилятора; 13 – пластиковые крылья электрического вентилятора; 14 – электрический двигатель; 15 – насосный шкив зубчатый; 16 – крыльчатка насоса; 17 – ремень привода вала распределительного; 18 – блок для двигателя; 19 – насосная труба; 20 – шланг для радиатора с подводящей функцией; 21 – шланг радиатора отопителя с функцией отвода; 22 – шланг подводящий охлаждающую жидкость к дроссельному патрубку; 23 – выпускной патрубок; 24 – шланг для заправки; 25 – шланг радиатора отопителя с функцией подвода; 26 – термостат; 27 – датчик температуры охлаждающей жидкости; 28 – датчик указателя уровня охлаждающей жидкости.

Какой должна быть температура двигателя?

Согласно автомобильной международной конвенции от 1.12.1992 года, где собралось 92 представителя автоиндустрии, было решено установить единый стандарт для температуры двигателя в рабочем состоянии.

Этот показатель составляет – 90 градусов Цельсия с максимально допустимым отклонением не более 3 градусов Цельсия.

Схема включения вентилятора охлаждения

Но, учитывая регион эксплуатации и температуру окружающей среды, данная температура имеет свойства подниматься. Именно для этого автопроизводители придумали вентилятор системы охлаждения, который проводит дополнительное охлаждение жидкости в системе. Он приводится в работу при помощи датчика температуры, который определяет её в двигателе и расположен непосредственно на силовом агрегате.

Когда включается вентилятор на ВАЗ-2114

Согласно решению конвенции и внутренних нормативных документах завода АвтоВАЗ граничными показателя температуры охлаждающей жидкости являются – 85-105 градусов.

Таким образом, для нормального функционирования двигателя температура системы не должна подниматься выше 105 градусов. Именно такой показатель является отправной точкой включения вентилятора системы охлаждения. Эти данные забиваются в электронный блок управления, который как раз и регулируют работу вентилятора.

Схема включения вентилятора выглядит примерно так: температура двигателя достигает 105 градусов Цельсия, затем датчик отдает сигнал на ЭБУ, который включает вентилятор и останавливает его, когда температура в системе стала 93-99 градусов Цельсия.

Датчик температуры охлаждения

В летнее и зимнее время, как показывает практика, вентилятор включается при разной температуре и на разный срок. Летом принудительное охлаждение будет включаться чаще, поскольку радиатор охлаждается горячим потоком воздуха. В зимнее время, вентилятор почти не включается или работа его ограничена малым сроком, поскольку природного охлаждения вполне достаточно. Поэтому основные поломки радиатора происходят в тёплое время года.

Единственным нюансом, когда охлаждение в зимнее время будет часто включаться, если неисправен термостат (см. «замена термостата на ВАЗ-2114«).

Выводы

Было определено, что нормальной рабочей температурой охлаждающей жидкости ВАЗ-2114 является 85-105 градусов Цельсия.

В таком случае, температура включения вентилятора охлаждения будет иметь значение – 105 градусов Цельсия.

При Какой Температуре Включается Вентилятор Ваз 2114

Многие автомобилисты в процессе использования ВАЗ-2114 столкнулись с тем, что вентилятор охлаждения двигателя включен. Не все здесь знают, при какой температуре это должно работать. Эта цифра неразрывно связана с устройством системы охлаждения и встроенным ЭБУ.

Индикатор температуры двигателя

Прежде чем начать конкретно рассматривать температуру, при которой охлаждающий вентилятор отключается, необходимо разобраться в механизме работы. Таким образом, охлаждающая жидкость циркулирует через систему и отводит тепло от двигателя к радиатору. Этот элемент, в свою очередь, естественным образом охлаждает воду противоположным потоком воздуха.

Если естественного охлаждения недостаточно, вентилятор отключается. Это происходит по определенным критериям.

Прежде чем рассматривать все причины и температуры вентилятора, важно запомнить конструкцию системы охлаждения и циркуляцию охлаждающей воды:

1 — элемент в виде заглушки для расширительного бачка; 2 — расширительный бак; 3 — шланг отвода воды из трубы; 4 — шланг, проходящий между радиатором и расширительным бачком; 5 — шланг, отводящий от радиатора; 6 — бачок слева от радиатора; 7 — дюралюминиевая трубка; 8 — системные заглушки; 9 — бачок справа от радиатора; 10 — сливная пробка; 11 — середина радиатора; 12 — корпус для электронного вентилятора; 13 — пластиковые крылья электронного вентилятора; 14 — электронный двигатель; 15 — шкив шестеренного насоса; 16 — рабочее колесо насоса; 17 — ременный привод распределительного вала; 18 — блок двигателя; 19 — насосная труба; 20 — шланг радиатора с функцией подачи; 21 — шланг радиатора отопителя с функцией вытяжки; 22 — шланг, который подает охлаждающую жидкость к дросселю; 23 — выхлопная труба; 24 — шланг для заправки; 25 — шланг радиатора отопителя с функцией подачи; 26 — термостат; 27 — датчик температуры воды; 28 — датчик указателя уровень водяного охлаждения.

Читайте также

В соответствии с международной автомобильной конвенцией от 1 декабря 1992 года, в которой приняли участие 92 представителя автомобильной промышленности, было решено установить единый стандарт температуры двигателя в рабочем состоянии.

Эта цифра 90 градусов по Цельсию с очень терпимостью менее 3 градусов по Цельсию.

Охлаждающий вентилятор на контуре

Но учитывая площадь работ и температуру окружающей среды, эта температура имеет характеристики повышения. Специально для этого автопроизводители изобрели охлаждающий вентилятор, который обеспечивает дополнительное водяное охлаждение системы. Он введен в эксплуатацию с датчиком температуры, который обнаруживает его в двигателе и расположен специально на силовой части.

Согласно решению конвенции и правил внутреннего распорядка АвтоВАЗа, предельные значения температуры охлаждающей воды составляют — 85-105 градусов.

Таким образом, для нормальной работы двигателя температура системы не должна превышать 105 градусов. В частности, этот индикатор является отправной точкой для включения вентилятора охлаждения. Эти данные поступают в электрический блок управления, который просто регулирует вентилятор.

Схема переключения вентиляторов выглядит примерно так: температура двигателя достигает 105 градусов по Цельсию, затем датчик подает сигнал на компьютер, который включает вентилятор и останавливает его, когда температура системы становится равной 93-99 градусов Цельсия.

Читайте также

Датчик температуры охлаждающей жидкости

Летом и зимой, как показывает практика, вентилятор отключается при разных температурах и в разное время. Летом принудительное охлаждение будет уменьшаться чаще, так как радиатор охлаждается горячим воздухом. Зимой вентилятор практически отключается или ограничивается на короткое время, так как естественного охлаждения достаточно. Поэтому основная поломка радиатора происходит в теплое время года.

Простой способ определить неисправность датчика температуры в двигателе ВАЗ

Единственный аспект при охлаждении зимой часто отключается, если термостат неисправен (см. «Замена термостата на ВАЗ-2114»).

Установлено, что нормальная рабочая температура охлаждающей воды ВАЗ-2114 составляет 85-105 градусов по Цельсию.

В этом случае температура для включения охлаждающего вентилятора составит 105 градусов по Цельсию.

Температура включения вентилятора ваз 2114 инжектор

Dismay-DSM › Блог › Обманка ДТОЖ или Как понизить температуру включения вентилятора ВАЗ 2114 1.5 8кл

И так, Всем владельцам инжекторных Самар и 10го семейства АвтоВаза известна проблема перегрева движка в летний период времени, а особенно в городских пробках, когда система охлаждения закипает, лопаютса расширительные бочки и патрубки. А всё потому что темпиратура включения вентилятора состовляет 101 — 103°C, а выключение при 97°С. Как с этим бороться? Существует 3 способа понизить температуру включения вентилятора (по моим наблюдениям и поискам в и-нэте): 1. Перепрошивка ЭБУ, 2. С помощью Бортового компьютера с поддержкой функции «Тропики», 3. Добавлением дополнительного рэле с кнопкой вкл/выкл в цепь электровентилятора. Первые два варианта дорогостоящие, а на третий (лично мне:)) заморачиватся в лом.
Долго я мирился с этим температурным режимом, меняя патрубки, крышки, бочки, датчики (ДТОЖ), читая посты про переделки всей охлождающей системы двигателя, пока не пообщался с одним знакомым автомехаником у которго в 10ке прогорела прокладка, и он ковыряя свой движок рассказал что хочет собрать какую то там схемку с дополнительным ДТОЖ, чтоб раньше включался винт. охлаждения. Короче он закинул мне в голову идею для размышления: Как это сделать?!
Долго размышляя как подключить дополнительный датчик в схему управления винтом я вспомнил что ДТОЖ — Это ТЕРМОРЕЗИСТОР! а при его нагреве сопротивление уменьшается, чем выше темпиратура, тем ниже сопротивление (Не зря я 4 года учился в радиотехническом техникуме).
Терморезистор — это сопротивление которое меняется в зависимости от воздействия на него температуры окружающей среды!
Теперь самое интересное. ПРИ ПАРАЛЛЕЛЬНОМ СОЕДИНЕНИИ РЕЗИСТОРОВ СОПРОТИВЛЕНИЕ УМЕНЬШАЕТСЯ!
И тут я понял что мне надо сделать: всего лишь параллельно подключить к ДТОЖ резистор нужного номинала через кнопку.

Я начал высчитывать какого номинала резистор мне нужен, с помощью таблици сопротивлений на выводах датчика ДТОЖ при различных температурных режимах

Таблица сопротивлений на выводах датчика ДТОЖ при различных температурных режимах

и формулы расчёта параллельных соединений сопротивления подбирал нужный номинал резистора. (с формулой не заморачивался, в и-нэте полно сайтов которые всё сделают за Вас, только укажите номиналы и там всё расчитается). Учитывая что в таблице приблизительные данные, я высчитал 5кОм.
Приобрёл 3 номинала: 4,5; 5; и 5,5 кОм (Стоимость резистора 2р).
По мимо резистора мне понадобились: кусок двойного провода (я использовал 2ве жилы (1 пару) от интернетовского кабеля UTP, в данном случае очень удобно), Кнопка с фиксацией (у меня она была, ниже расскажу для чего она нужна), и разьёмчик к этой кнопке (ну это на ваше усмотрение).
Далее я начал воплощать в жизнь мою идею: протянул провод от датчика (из подкапотного пространства) к центральной части торпеды. одну жилу примотал к первому концу кнопки (проводку разьёма), вторую жилу к одному концу резистора, а вторй конец резистора ко второму концу кнопки (проводку разьёма). Под капотом эти жилы я вставил прямо в разьём ДТОЖ (на сквозь)

Времени ушло примерно минут 30.

Далее я наблюдал как оно себя поведёт, с помощью ELM 327 и планшета с приложением OpenDiag следил за температурой и параметрами движка. На параметры ни как не влияет (на прогретом движке), а вот температура включения винта изменилась на один градус ниже. ( Естественно я заехал в магазин и затарился резисторами от 1кОм до 4кОм, и постепенно их менял понижая номинал. Остановился на 2кОм. При этом номинале винт стал включатся на 97°С (по факту). УРА я этого добился!

Вывод таков: Всё как работало так и дальше работает. Винт включается и выключается автоматически при достижении определённых температурных параметров ДТОЖ, только благодаря включенной обманке ЭБУ думает что температура достигла 101°С (а по факту температура двигателя 97°С) и включает винт, выключает при 97°С (по факту 93°С) — зато движок не перегревается и работает стабильней, патрубки и расширительный бочёк не вздувает и не рвёт от давления, и крышка расширительного бочка нормально справляется со своими обязанностями!
Вот уже 3 месяца я катаюсь с этой обманкой и нарадоваться не могу))))

А теперь расскажу для чего нужна кнопка: Стационарно резистор включать в цепь ДТОЖ нельзя, т. к. при запуске двигателя ЭБУ в первую очередь смотрит на его температуру и выставляет нужные параметры для старта двигателя (положение РХХ, количество подаваемого топлива и тд. и тп.). Т.е. кнопку включаем только тогда, когда температура двигателя поднимается выше 90°С, кароче в пробках. И главное не забывать выключать при длительных стоянках авто.

Потрачено денег: 2р

Всем Удачи. Надеюсь кому то поможет эта статья.

P.S. Кнопка подсвечивается при включении габаритов + заморочился и подключил верхний индикатор кнопки к питанию вентилятора, т.е. когда включается вентилятор загорается индикатор, в независимости включена или выключена обманка.
В дальнейшем планирую переделать эту схему под залипающее рэле с кнопкой без фиксации, по принципу включения задних противотуманок. чтоб не забывать выключать эту обманку.

Нравится 7 Подписаться

Комментарии 1

Участвовать в обсуждениях могут только зарегистрированные пользователи.

По моему кнопка принудительного включения ставится за пять минут…хотя это наверное у меня так…быстро…а так протек радиатор. Поставил с местом для датчика как на карбюраторе и ноль проблем

Полная версия сайта

  • Peugeot
  • Renault
  • Lada
  • Fiat
    • Grande Punto
  • Chevrolet
  • Сервисы
    • Проверка комплектации по ВИН-коду Ситроен и Пежо
    • Код разблокировки магнитолы
    • Вопрос специалисту!
    • Расчёт окупаемости газового оборудования
    • Составление договора купли-продажи
  • Эксплуатация
  • ПДД
  • О проекте

CarFrance.ru » Lada » 2114 » Двигатель и его системы » Какая температура включения вентилятора на ВАЗ-2114: при какой температуре он должен срабатывать

Какая температура включения вентилятора на ВАЗ-2114: при какой температуре он должен срабатывать

Как понизить порог срабатывания датчика вентилятора

ВАЗ 21102 Инжектор “БОШ” Температура охлаждающей жидкости при которой срабатывает вентилятор — 107С. Тосол почти кипит и сочится изо всех дыр, крышку бачка ведет — меняю третий раз. На плохом бензине детонирует двигатель (когда работает вентилятор). Нельзя ли отрегулировать порог включения вентилятора как на карбюраторных маторах (

97С). Заранее спасибо. P.S. Все сервисы говорят что это не регулирутся. Но так не бывает, у нас все регулируют, не правда ли?

Обсуждение закрыто модератором

Re: Как понизить порог срабатывания датчика. Температура включения вентилятора, определена программой блока управления-это 105 градусов. И когда включить вентилятор,решает блок!Такая t определяет максимальный КПД двигателя.

Снизить температуру включения можно лишь изменением прошивки ПЗУ.

На бачке расширительном плохая пластмасса,и горловина деформируется,пробка не плотно прилегает и давление в системе охлаждения падает,а оно там должно быть 0,9 кгсм-почти атмосфера.
Снижается давление,снижается температура кипения(закон физики)
Сделай в первую очередь достаточную герметизацию системы.Для горловины советуют вставить изнутри металлическое кольцо,или
сделанное из патрона эл. лампы.

А что ты называешь детонацией?
Удачи! Олег.

: ВАЗ 21102 Инжектор “БОШ” Температура охлаждающей жидкости при которой срабатывает вентилятор — 107С. Тосол почти кипит и сочится изо всех дыр, крышку бачка ведет — меняю третий раз. На плохом бензине детонирует двигатель (когда работает вентилятор). Нельзя ли отрегулировать порог включения вентилятора как на карбюраторных маторах (

97С). Заранее спасибо. P.S. Все сервисы говорят что это не регулирутся. Но так не бывает, у нас все регулируют, не правда ли?

Никак Потому что датчика такого в природе нет. Карлсона включают мозги впрыска по сигналу датчика температуры (он отдельный, не тот, чоо на приборку). Соответственно, вариантов два. Лио наелись мозги (реже), лио наелся ДТОЖ (датчик). конкретно можно определить по данным диагностики на ДСТ-2М. Карлсон д. вкл. на 104 градусах по ДСТ-2М. Если 107 по прибору — то виноваты мозги. Если 107 по жизни — виноват ДТОЖ.

А чего его регулировать? Возьми и поставь датчик от карбовых. Точно так же для карбовых зубильных движков можно поставить датчик от классики.

Обломись, девочка, мы на корабле Это из анекдота. Нетути на инжах датчика, хоть ты что — мозги карлсона включают. И даже дырки под него в радиаторе нет, во всяком случае, у меня.

ЗЫ Была бы дырка — ез пролем поставить датчик и подключить его параллельно контактам реле вентилятора. А может, я ее не заметил? Ж8-)

Re: Подозреваю, что
: ЗЫ Была бы дырка — ез пролем поставить датчик и подключить его параллельно контактам реле вентилятора. А может, я ее не заметил?
Ж8-)
==================
срабатывали бы “карбовый” в радиаторе и “инжевый” в блоке практически одновременно. Температура в блоке наверняка чуть выше, чем в радиаторе.

ну, на самом деле варианты есть 1. подбор датчика с более низким сопротивлением ( прямо в магазине, тестером)
2. собрать электронную схему включения вента по второму датчику и подцепить в параллель к штатной схеме, будет дублирование. Вариант такой схемы вроде есть в ФАКе.

Но вообще-то не дело это, лечить симптомы. Нужно с причиной разобраться, или датчик неисправен, или ЭБУ дурит.

Тады радикальный способ — поменять радиатор :)). Это из анекдота. Нетути на инжах датчика, хоть ты что — мозги карлсона включают. И даже дырки под него в радиаторе нет, во всяком случае, у меня.
:
: Максим.
:
: ЗЫ Была бы дырка — ез пролем поставить датчик и подключить его параллельно контактам реле вентилятора. А может, я ее не заметил? Ж8-)

При какой температуре срабатывает вентилятор ваз 2114

Многие автомобилисты в процессе эксплуатации ВАЗ-2114 сталкивались с тем, что включается вентилятор охлаждения двигателя. Только вот не все знают, при какой температуре он должен срабатывать. Этот показатель неразрывно связан устройством системы охлаждения и заложенной программой ЭБУ.

Устройство системы охлаждения и принцип включения вентилятора

Индикатор температуры двигателя

Прежде чем приступить непосредственно к рассмотрению температуры, при которой включается вентилятор охлаждения, стоит понять сам принцип работы. Так, охлаждающая жидкость циркулирует по системе и выводит тепло с двигателя в радиатор. Этот элемент, в свою очередь, проводит естественное охлаждение жидкости встречным потоком воздуха.

Если природного охлаждения не хватает, то включается вентилятор. Это происходит при определенных условиях.

Прежде чем рассмотреть все факторы и температуру включения вентилятора стоит понимать устройство системы охлаждения и циркуляцию охлаждающей жидкости:

1 – элемент в виде пробки для бака расширения; 2 – расширительный бачок; 3 – шланг отвода жидкости из патрубка; 4 – шланг проходящий между радиатором и бачком расширительным; 5 – шланг отводящий от радиатора; 6 – бачок с лева от радиатора; 7 – трубка алюминиевая; 8 – системы заглушки; 9 – бачок с права от радиатора; 10 – пробка для слива; 11 – середина радиатора; 12 – кожух для электрического вентилятора; 13 – пластиковые крылья электрического вентилятора; 14 – электрический двигатель; 15 – насосный шкив зубчатый; 16 – крыльчатка насоса; 17 – ремень привода вала распределительного; 18 – блок для двигателя; 19 – насосная труба; 20 – шланг для радиатора с подводящей функцией; 21 – шланг радиатора отопителя с функцией отвода; 22 – шланг подводящий охлаждающую жидкость к дроссельному патрубку; 23 – выпускной патрубок; 24 – шланг для заправки; 25 – шланг радиатора отопителя с функцией подвода; 26 – термостат; 27 – датчик температуры охлаждающей жидкости; 28 – датчик указателя уровня охлаждающей жидкости.

Какой должна быть температура двигателя?

Согласно автомобильной международной конвенции от 1.12.1992 года, где собралось 92 представителя автоиндустрии, было решено установить единый стандарт для температуры двигателя в рабочем состоянии.

Этот показатель составляет – 90 градусов Цельсия с максимально допустимым отклонением не более 3 градусов Цельсия.

Схема включения вентилятора охлаждения

Но, учитывая регион эксплуатации и температуру окружающей среды, данная температура имеет свойства подниматься. Именно для этого автопроизводители придумали вентилятор системы охлаждения, который проводит дополнительное охлаждение жидкости в системе. Он приводится в работу при помощи датчика температуры, который определяет её в двигателе и расположен непосредственно на силовом агрегате.

Когда включается вентилятор на ВАЗ-2114

Согласно решению конвенции и внутренних нормативных документах завода АвтоВАЗ граничными показателя температуры охлаждающей жидкости являются – 85-105 градусов.

Таким образом, для нормального функционирования двигателя температура системы не должна подниматься выше 105 градусов. Именно такой показатель является отправной точкой включения вентилятора системы охлаждения. Эти данные забиваются в электронный блок управления, который как раз и регулируют работу вентилятора.

Схема включения вентилятора выглядит примерно так: температура двигателя достигает 105 градусов Цельсия, затем датчик отдает сигнал на ЭБУ, который включает вентилятор и останавливает его, когда температура в системе стала 93-99 градусов Цельсия.

Датчик температуры охлаждения

В летнее и зимнее время, как показывает практика, вентилятор включается при разной температуре и на разный срок. Летом принудительное охлаждение будет включаться чаще, поскольку радиатор охлаждается горячим потоком воздуха. В зимнее время, вентилятор почти не включается или работа его ограничена малым сроком, поскольку природного охлаждения вполне достаточно. Поэтому основные поломки радиатора происходят в тёплое время года.

Единственным нюансом, когда охлаждение в зимнее время будет часто включаться, если неисправен термостат (см. «замена термостата на ВАЗ-2114«).

Выводы

Было определено, что нормальной рабочей температурой охлаждающей жидкости ВАЗ-2114 является 85-105 градусов Цельсия.

В таком случае, температура включения вентилятора охлаждения будет иметь значение – 105 градусов Цельсия.

Похожие статьи

забыл написать, машина 2114. какой фирмы бортовик?

Multitronics C350 у меня вот этот,все протоколы определяет сам,изумительный + голосовые сообщения ошибок ЭБУ и всего остального.Ваз 2114 е-газ

Виталий, так что пробуй

парни январь 7 2 бу есть

На 7 ку инжекторную ставил Бортовой компьютер «Омега T-07M» все работает регулируется температура срабатывания вентилятора + читает ошибки ЭБУ

мульти точно дороже БК ШТАТ за 1700 поставишь и ошибки сбросишь и напруги всех датчиков увидишь и тепепр настроишь если по дороже там 3 строки в мултидисплее но мельче

Андрей, как раз купил такой. Пока понравился, особенно экран!

Мой совет. От бортовика большого толку нет. Попугаи иногда показывает, хотя ошибки можно смотреть. Лучше прошей нормальной прошивкой.

Виталий, я еще хочу к нему датчики парк троника купить и быть может провод осциллографа,хотя конечно думаю там осциллограф будет не очень,хотя кто знает может на те виды импульсов он и не плохо запрограммирован,всетаки это не бытовой осц.на кучу разных импульсов

Честно говоря,не совсем понимаю для чего нужен осциллограф.. Знаю,в медицине им сердце проверяют. А в машине-то что?

И так, Всем владельцам инжекторных Самар и 10го семейства АвтоВаза известна проблема перегрева движка в летний период времени, а особенно в городских пробках, когда система охлаждения закипает, лопаютса расширительные бочки и патрубки. А всё потому что темпиратура включения вентилятора состовляет 101 — 103°C, а выключение при 97°С. Как с этим бороться? Существует 3 способа понизить температуру включения вентилятора (по моим наблюдениям и поискам в и-нэте): 1. Перепрошивка ЭБУ, 2. С помощью Бортового компьютера с поддержкой функции «Тропики», 3. Добавлением дополнительного рэле с кнопкой вкл/выкл в цепь электровентилятора. Первые два варианта дорогостоящие, а на третий (лично мне:)) заморачиватся в лом.
Долго я мирился с этим температурным режимом, меняя патрубки, крышки, бочки, датчики (ДТОЖ), читая посты про переделки всей охлождающей системы двигателя, пока не пообщался с одним знакомым автомехаником у которго в 10ке прогорела прокладка, и он ковыряя свой движок рассказал что хочет собрать какую то там схемку с дополнительным ДТОЖ, чтоб раньше включался винт. охлаждения. Короче он закинул мне в голову идею для размышления: Как это сделать?!
Долго размышляя как подключить дополнительный датчик в схему управления винтом я вспомнил что ДТОЖ — Это ТЕРМОРЕЗИСТОР! а при его нагреве сопротивление уменьшается, чем выше темпиратура, тем ниже сопротивление (Не зря я 4 года учился в радиотехническом техникуме).
Терморезистор — это сопротивление которое меняется в зависимости от воздействия на него температуры окружающей среды!
Теперь самое интересное : ПРИ ПАРАЛЛЕЛЬНОМ СОЕДИНЕНИИ РЕЗИСТОРОВ СОПРОТИВЛЕНИЕ УМЕНЬШАЕТСЯ!
И тут я понял что мне надо сделать: всего лишь параллельно подключить к ДТОЖ резистор нужного номинала через кнопку.

Я начал высчитывать какого номинала резистор мне нужен, с помощью таблици сопротивлений на выводах датчика ДТОЖ при различных температурных режимах

Времени ушло примерно минут 30.

Далее я наблюдал как оно себя поведёт, с помощью ELM 327 и планшета с приложением OpenDiag следил за температурой и параметрами движка. На параметры ни как не влияет (на прогретом движке), а вот температура включения винта изменилась на один градус ниже! Естественно я заехал в магазин и затарился резисторами от 1кОм до 4кОм, и постепенно их менял понижая номинал. Остановился на 2кОм. При этом номинале винт стал включатся на 97°С (по факту). УРА я этого добился!

Вывод таков: Всё как работало так и дальше работает. Винт включается и выключается автоматически при достижении определённых температурных параметров ДТОЖ, только благодаря включенной обманке ЭБУ думает что температура достигла 101°С (а по факту температура двигателя 97°С) и включает винт, выключает при 97°С (по факту 93°С) — зато движок не перегревается и работает стабильней, патрубки и расширительный бочёк не вздувает и не рвёт от давления, и крышка расширительного бочка нормально справляется со своими обязанностями!
Вот уже 3 месяца я катаюсь с этой обманкой и нарадоваться не могу))))

А теперь расскажу для чего нужна кнопка: Стационарно резистор включать в цепь ДТОЖ нельзя, т. к. при запуске двигателя ЭБУ в первую очередь смотрит на его температуру и выставляет нужные параметры для старта двигателя (положение РХХ, количество подаваемого топлива и тд. и тп.). Т.е. кнопку включаем только тогда, когда температура двигателя поднимается выше 90°С, кароче в пробках. И главное не забывать выключать при длительных стоянках авто.

Потрачено денег: 2р

Всем Удачи. Надеюсь кому то поможет эта статья.

Диагностика и замна датчика вентилятора на ВАЗ 2114

Каждый водитель знает, что перегрев двигателя — это очень плохо. Ни к чему хорошему он привести не может. Дабы обезопасить мотор от перегрева, автомобили оснащаются вентиляторами охлаждения радиатора. Причем порой он далеко не один.

Сегодня поговорим об очень важном элементе охлаждения — датчике вентилятора. Он отвечает за своевременное включение этого охлаждающего устройства, предотвращая нежелательный перегрев.

Внешний вид устройства и расположение

Немного теории

Характеристика

Пояснение

Располагается датчик в радиаторе печки. Определить, что перед вами именно он, не сложно, поскольку в радиаторе это единственный элемент, к которому подключены провода. А если взять ключ на 30, то только датчик имеет соответствующий размер крепежа.

Датчики могут иметь разные температурные пределы. Но для ВАЗ 2114 включение происходит при 102-105 градусах Цельсия, а выключение — при 85-87 градусах. При выборе нового измерителя, ориентируйтесь на тот, который вышел из строя, либо приобретайте с показателя включения и выключения 102 и 87 градусов соответственно

Внутри датчика имеется специальная контактная группа. При нагреве ОЖ в радиаторе эта группа греется и расширяется. Когда расширение доходит до определенного предела, происходит замыкание контактов, они передают сигнал на проводку и вентилятор включается

Причины поломки вентилятора

Есть ряд причин, из-за которых датчик вентилятора может в итоге выйти из строя помимо датчика. Потому их предварительно следует исключить, чтобы убедиться — датчик всему виной.

К причинам отказа в работе вентилятора относят:

  1. Вышел из строя вентилятор. Он может износиться, потерять целостность, получить механические повреждения. Заменить его будет дороже, если сравнивать с датчиком, но выбора нет.
  2. Оборвалась цепь. При проверке датчика обычно применяют метод замыкания двух его контактов. Но если цепь проводки имеет повреждения, это сделать не удастся, а всю вину по неопытности свалят на регулятор.

Проверка датчика

Для начала советуем проверить датчик, который на ваш взгляд вышел из строя. Даже если окажется, что он не работает действительно, вы по крайней мере будете спокойны.

Плюс обязательно следует проверять новый датчик перед его установкой. Это позволит убедиться в его работоспособности. Сегодня подделок достаточно много на рынке, потому всегда есть шанс приобрести не качественный датчик вентилятора.

Искомый объект

Для проверки вам понадобится определенный набор инструментов и материалов, куда входят:

  • Емкость;
  • Вода;
  • Охлаждающая жидкость;
  • Термометр;
  • Мультиметр.

Приступаем к проверке.

  1. Налейте воду или обычную охлаждающую жидкость в подготовленную емкость.
  2. Опустите в нее датчик резьбовой частью.
  3. Клемму мультиметра соедините с контактами регулятора. Измерительный прибор должен стоять в режиме замера сопротивления. Хотя если мультиметр имеет функцию прозвонки, тогда выбирайте его.
  4. Поместите в жидкость термометр.
  5. Нагрейте воду.
  6. Когда температура жидкости достигнет температуры срабатывания регулятора (92 градуса по Цельсию), контакты должны замкнуться, а мультиметр начнет пищать.
  7. Если этого не произошло, датчик действительно не работает и ему требуется сменщик.

Если вы приобрели нерабочий регулятор, обязательно отправляйтесь в магазин и требуйте замены или возврата денег. Но только при наличии чека. Лучше приобретать запчасти в специализированных, хороших магазинах. Риск попасть на подделку там меньше.

Замена

На инжекторном двигателе, который буквально переполнен всевозможными датчиками, порой требуется уделить внимание регулятору включения вентилятора. Если проверка показала, что устройство вышло из строя, не остается ничего другого кроме как провести процедуру замены.

Работа предполагает потребность всего в нескольких инструментах и материалах:

  • Накидной ключ на 30 миллиметров;
  • Тара для слива жидкости охлаждения;
  • Сухие тряпки.

Подготовив все необходимое, можно приступать к замене.

Первоочередная задача — дать двигателю остыть. Работать на холодном двигателе удобнее и безопаснее. Если горячая охлаждающая жидкость попадет на кожу, ожогов не избежать.

Процесс демонтажа
  1. Для замены вам не потребуется смотровая яма или эстакада. При подобных работах данные элементы не нужны. Подойдет простой гараж.
  2. Отключите от аккумуляторной батареи минусовую клемму.
  3. Слейте из радиатора всю охлаждающую жидкость. Из блока цилиндров ОЖ не сливайте, в этом нет необходимости.
  4. Демонтируйте пробку с расширительного бачка охлаждающей системы вашего инжекторного двигателя.
  5. Чтобы слить тосол или антифриз, открутите сливную пробку на радиаторе. Найдете вы ее снизу радиатора, а для демонтажа не потребуется инструмент. Пробка легко выкручивается вручную.
  6. Под сливное отверстие подставьте заранее подготовленную емкость, куда ОЖ будет стекать. Дождитесь, пока течь жидкости полностью не прекратится.
  7. Если вы хотите этот же тосол затем залить обратно, возьмите чистую емкость. Если же ОЖ достаточно старая и нуждается в замене, тогда чистота тары не имеет значения.
  8. Вверните пробку обратно.
  9. Отключите контакты от датчика вентилятор.
  10. С помощью ключа на 30 миллиметров откручивается регулятор.
  11. Крутите осторожно, дабы не повредить пластиковую емкость радиатора.
  12. Вкрутите на место старого новый регулятор. Обязательно вставьте медную прокладку под новое устройство.
Медная прокладка на месте
  1. Верните на место электропроводку регулятора вентилятора.
  2. Залейте в расширительный бачок слитый заранее тосол или антифриз.
  3. Выполните продувку системы, чтобы избежать образования воздушных пробок внутри системы.
  4. Верните на место минусовую клемму аккумулятора.
  5. Включите силовой агрегат, прогрейте его некоторое время, чтобы убедиться в работоспособности нового датчика.
  6. Если при нагреве до нужной температуры датчик опять не срабатывает, следует проверить остальные элементы, которые могут быть причиной такого поведения системы охлаждения.

Замена без слива ОЖ

Если вы не хотите тратить много времени на замену датчика на своем ВАЗ 2114, можно обойтись без процедуры слива жидкости охлаждения.

Замена регулятора включения вентилятора без этапа слива ОЖ требует наличия опыта и определенных умений. Потому новичку такой способ ремонта применять не рекомендуется.

  • С помощью ключа на 30 миллиметров начинайте откручивать старый датчик, но не до конца.
  • Подготовьте новый датчик.
  • Одной рукой выкручивайте до конца старый регулятор, а второй быстро вставляйте новый.
  • При этом определенная часть тосола вытечет, но это не страшно.
  • После замены обязательно тщательно протрите все участки возле регулятора с помощью сухой ветоши.
  • Убедитесь в отсутствии течи после установки нового устройства.

Завершив работу, тщательно оботрите автомобиль, чтобы ОЖ не оставалась на двигателе и его компонентах. Особенно это касается резиновых и пластиковых элементов.

При Какой Температуре Включается Вентилятор Ваз 2114

Какова температура вентилятора на ВАЗ-2114: при какой температуре он должен работать

Многие автомобилисты в процессе использования ВАЗ-2114 сталкиваются с тем, что вентилятор охлаждения двигателя включен. Только сейчас не все знают, при какой температуре он должен работать. Эта фигура неразрывно связана с устройством системы охлаждения и компьютером, запрограммированным компьютером.

Система охлаждения и вентилятор являются основными

Индикатор температуры двигателя

Прежде чем рассматривать температуру, при которой включается охлаждающий вентилятор, необходимо понять принцип работы. Таким образом, хладагент циркулирует через систему и отводит тепло от двигателя к радиатору. Этот элемент, в свою очередь, обеспечивает естественное охлаждение жидкости противотоком.

Если свободного охлаждения недостаточно, включится вентилятор. Это происходит при определенных условиях.

Прежде чем учитывать все факторы и температуру запуска вентилятора, необходимо понять конструкцию системы охлаждения и циркуляцию охлаждающей жидкости:

1. элемент в виде трубки для расширительного бака; 2. расширительный бак; 3. шланг для жидкости из трубы; 4. шланг, проходящий между радиатором и расширительным бачком; 5. отсоединить шланг от радиатора; 6. бачок слева от радиатора; 7. алюминиевая труба; 8. штекерные системы; 9. бак справа от радиатора; 10. сливная пробка; 11. середина радиатора; 12. корпус для электровентилятора; 13. пластиковые крылья электровентилятора; 14. электродвигатель; 15. зубчатый шкив; 16. рабочее колесо насоса; 17. ремень ГРМ вал; 18. блок двигателя; 19. Трубка насоса; 20. шланг радиатора с функцией подачи; 21. шланг радиатора с функцией выпуска; 22. шланг, содержащий охлаждающую жидкость для дроссельной заслонки; 23. конечная труба; 24. заправочный шланг; 25. шланг радиатора с функцией подачи; 26. термостат; 27. датчик температуры охлаждающей жидкости; 28. Указатель уровня охлаждающей жидкости.

Читайте также

Включение вентилятора на ВАЗ 2114

Замена датчика включение вентилятора ВАЗ 2108 от стандартных 99-94 до 92-87 ранних выпусков и.

Включите датчик вентилятора ВАЗ. Тестовое задание. Перейти к раннему началу

С первых секунд вентилятор на машине ВАЗ 2110 1. 6 16cl Вентилятор 8 лопастной насос Hepu p 625. Кто.

Какой должна быть температура двигателя?

В соответствии с Международной автомобильной конвенцией от 1 декабря 1992 года, в которой приняли участие 92 представителя автомобильной промышленности, было решено установить единый стандарт температуры двигателя в рабочем состоянии.

Это показатель. 90 градусов по Цельсию с максимальным допуском не более 3 градусов по Цельсию.

Переключатель охлаждающего вентилятора

Однако, учитывая рабочую зону и температуру окружающей среды, эта температура обладает свойствами для увеличения. Для этого автопроизводители придумали охлаждающий вентилятор, который обеспечивает дополнительную охлаждающую жидкость в системе. Он управляется датчиком температуры, который обнаруживает его в двигателе и находится непосредственно на источнике питания.

Когда включается вентилятор на ВАЗ-2114

Согласно решению конвенции и внутренних нормативных документов завода АвтоВАЗ, установлены предельные значения температуры теплоносителя. 85-105 градусов.

Таким образом, для нормальной работы двигателя температура системы не должна превышать 105 градусов. Это отправная точка для охлаждающего вентилятора. Эти данные напечатаны на электронный блок управления, это просто регулирует вентилятор.

Читайте также

Схема запуска вентилятора выглядит следующим образом: температура двигателя достигает 105 градусов по Цельсию, затем датчик посылает сигнал на компьютер, который включает вентилятор и останавливает его при повышении температуры системы 93-99 градусов Цельсия.

Датчик температуры охлаждающей жидкости

Летом и зимой, как показывает практика, вентилятор включается при разных температурах и в разное время. Летом принудительное охлаждение активируется чаще, так как радиатор охлаждается потоком горячего воздуха. Зимой вентилятор практически не включается или ограничивается в течение короткого периода времени, поскольку достаточно естественного охлаждения. Поэтому основные неисправности радиатора возникают в теплое время года.

Единственное предостережение в отношении зимнего охлаждения часто срабатывает, если регулятор температуры неисправен (см. «Замена регулятора температуры на ВАЗ-2114»).

выводы

Установлено, что нормальная рабочая температура охлаждающей жидкости ВАЗ-2114 составляет 85-105 градусов по Цельсию.

В этом случае температура охлаждающего вентилятора будет установлена ​​на 105 градусов Цельсия.

Источники:

http://carfrance.ru/temperatura-vklyucheniya-ventilyatora-vaz-2114/
http://autotexnika.ru/pri-kakoj-temperature-vkljuchaetsja-ventiljator/
http://ladafakt.ru/temperatura-vklyucheniya-ventilyatora-vaz-2114-inzhektor.html
http://prodemio.ru/pri-kakoj-temperature-srabatyvaet-ventiljator-vaz/
http://luxvaz.ru/vaz-2114/239-datchik-vklyucheniya-ventilyatora.html
http://top-geer.ru/pri-kakoj-temperature-vkljuchaetsja-ventiljator/

Температура включения вентилятора ваз 2114 инжектор

Какая температура включения вентилятора на ВАЗ-2114: при какой температуре он должен срабатывать

Многие автомобилисты в процессе эксплуатации ВАЗ-2114 сталкивались с тем, что включается вентилятор охлаждения двигателя. Только вот не все знают, при какой температуре он должен срабатывать. Этот показатель неразрывно связан устройством системы охлаждения и заложенной программой ЭБУ.

Устройство системы охлаждения и принцип включения вентилятора

Индикатор температуры двигателя

Прежде чем приступить непосредственно к рассмотрению температуры, при которой включается вентилятор охлаждения, стоит понять сам принцип работы. Так, охлаждающая жидкость циркулирует по системе и выводит тепло с двигателя в радиатор. Этот элемент, в свою очередь, проводит естественное охлаждение жидкости встречным потоком воздуха.

Если природного охлаждения не хватает, то включается вентилятор. Это происходит при определенных условиях.

Прежде чем рассмотреть все факторы и температуру включения вентилятора стоит понимать устройство системы охлаждения и циркуляцию охлаждающей жидкости:

1 – элемент в виде пробки для бака расширения; 2 – расширительный бачок; 3 – шланг отвода жидкости из патрубка; 4 – шланг проходящий между радиатором и бачком расширительным; 5 – шланг отводящий от радиатора; 6 – бачок с лева от радиатора; 7 – трубка алюминиевая; 8 – системы заглушки; 9 – бачок с права от радиатора; 10 – пробка для слива; 11 – середина радиатора; 12 – кожух для электрического вентилятора; 13 – пластиковые крылья электрического вентилятора; 14 – электрический двигатель; 15 – насосный шкив зубчатый; 16 – крыльчатка насоса; 17 – ремень привода вала распределительного; 18 – блок для двигателя; 19 – насосная труба; 20 – шланг для радиатора с подводящей функцией; 21 – шланг радиатора отопителя с функцией отвода; 22 – шланг подводящий охлаждающую жидкость к дроссельному патрубку; 23 – выпускной патрубок; 24 – шланг для заправки; 25 – шланг радиатора отопителя с функцией подвода; 26 – термостат; 27 – датчик температуры охлаждающей жидкости; 28 – датчик указателя уровня охлаждающей жидкости.

Какой должна быть температура двигателя?

Согласно автомобильной международной конвенции от 1.12.1992 года, где собралось 92 представителя автоиндустрии, было решено установить единый стандарт для температуры двигателя в рабочем состоянии.

Этот показатель составляет – 90 градусов Цельсия с максимально допустимым отклонением не более 3 градусов Цельсия.

Схема включения вентилятора охлаждения

Но, учитывая регион эксплуатации и температуру окружающей среды, данная температура имеет свойства подниматься. Именно для этого автопроизводители придумали вентилятор системы охлаждения, который проводит дополнительное охлаждение жидкости в системе. Он приводится в работу при помощи датчика температуры, который определяет её в двигателе и расположен непосредственно на силовом агрегате.

Когда включается вентилятор на ВАЗ-2114

Согласно решению конвенции и внутренних нормативных документах завода АвтоВАЗ граничными показателя температуры охлаждающей жидкости являются – 85-105 градусов.

Таким образом, для нормального функционирования двигателя температура системы не должна подниматься выше 105 градусов. Именно такой показатель является отправной точкой включения вентилятора системы охлаждения. Эти данные забиваются в электронный блок управления, который как раз и регулируют работу вентилятора.

Схема включения вентилятора выглядит примерно так: температура двигателя достигает 105 градусов Цельсия, затем датчик отдает сигнал на ЭБУ, который включает вентилятор и останавливает его, когда температура в системе стала 93-99 градусов Цельсия.

Датчик температуры охлаждения

В летнее и зимнее время, как показывает практика, вентилятор включается при разной температуре и на разный срок. Летом принудительное охлаждение будет включаться чаще, поскольку радиатор охлаждается горячим потоком воздуха. В зимнее время, вентилятор почти не включается или работа его ограничена малым сроком, поскольку природного охлаждения вполне достаточно. Поэтому основные поломки радиатора происходят в тёплое время года.

Единственным нюансом, когда охлаждение в зимнее время будет часто включаться, если неисправен термостат (см. «замена термостата на ВАЗ-2114«).

Было определено, что нормальной рабочей температурой охлаждающей жидкости ВАЗ-2114 является 85-105 градусов Цельсия.

В таком случае, температура включения вентилятора охлаждения будет иметь значение – 105 градусов Цельсия.

При Какой Температуре Включается Вентилятор Ваз 2114

Многие автомобилисты в процессе использования ВАЗ-2114 сталкивались с тем, что врубается вентилятор остывания мотора. Только вот не все знают, при какой температуре он должен срабатывать. Этот показатель неразрывно связан устройством системы остывания и заложенной программкой ЭБУ.

Индикатор температуры мотора

До того как приступить конкретно к рассмотрению температуры, при которой врубается вентилятор остывания, стоит осознать сам механизм работы. Так, охлаждающая жидкость циркулирует по системе и выводит тепло с мотора в радиатор. Этот элемент, в свою очередь, проводит естественное остывание воды встречным потоком воздуха.

Если природного остывания не хватает, то врубается вентилятор. Это происходит при определенных критериях.

До того как разглядеть все причины и температуру включения вентилятора стоит осознавать устройство системы остывания и циркуляцию охлаждающей воды:

1 – элемент в виде пробки для бака расширения; 2 – расширительный бачок; 3 – шланг отвода воды из патрубка; 4 – шланг проходящий меж радиатором и бачком расширительным; 5 – шланг отводящий от радиатора; 6 – бачок с лева от радиатора; 7 – трубка дюралевая; 8 – системы заглушки; 9 – бачок с права от радиатора; 10 – пробка для слива; 11 – середина радиатора; 12 – кожух для электронного вентилятора; 13 – пластмассовые крылья электронного вентилятора; 14 – электронный движок; 15 – насосный шкив зубчатый; 16 – крыльчатка насоса; 17 – ремень привода вала распределительного; 18 – блок для мотора; 19 – насосная труба; 20 – шланг для радиатора с подводящей функцией; 21 – шланг радиатора отопителя с функцией отвода; 22 – шланг подводящий охлаждающую жидкость к дроссельному патрубку; 23 – выпускной патрубок; 24 – шланг для заправки; 25 – шланг радиатора отопителя с функцией подвода; 26 – термостат; 27 – датчик температуры охлаждающей воды; 28 – датчик указателя уровня охлаждающей воды.

Согласно авто интернациональной конвенции от 1.12.1992 года, где собралось 92 представителя автоиндустрии, было решено установить единый эталон для температуры мотора в рабочем состоянии.

Этот показатель составляет – 90 градусов Цельсия с очень допустимым отклонением менее 3 градусов Цельсия.

Схема включения вентилятора остывания

Но, беря во внимание регион эксплуатации и температуру среды, данная температура имеет характеристики подниматься. Конкретно для этого автоконцерны выдумали вентилятор системы остывания, который проводит дополнительное остывание воды в системе. Он приводится в работу с помощью датчика температуры, который определяет её в движке и размещен конкретно на силовом агрегате.

Отечественные автомобили

Какой предел температуры охл.жидкости на ВАЗ 2114

охлаждающую жидкость антифриз залил неделю назад вентялатор включается в районе 95 градусов но всеравно не помогает в салоне включил печку на всю

может дело в радиаторе хотя на вид он не поврежен

насколько вероятно закипеть в такой ситуации .

заранее признателен за любой совет

Самое простое — сгоняйте на мойку, пусть вам решетку вымоют у радиатора.
Далее потрогайте трубки термостата, правильная ли температура.
И уровень ест-но антифриза или тосола тоже.
прежде всего термостат. Я не думаю, что радиатор уже забился так быстро. Он где-то через 100 тыс засирается. Кстати, избежать этого можно, приладив мелкодисперсную сетку под баммпер. Помогает. И термостаты на редкость поршивые пошли. Даже не знаю какой рекомендовать. Я уже 3 сменил. И мастер спорт стоял, и «германский какой-то, а сейчас керамический «владимирский». Пока к нему претензий нет.
удачи

не знаю, ты зимой часто ездиешь? У нас за 1 зиму он засирается, в основном из-за реагентов. У брата на дисках тормозных счищали их металлической щеткой на джипе. Тут дело вовсе не в пробеге.

Самый простой способ проверить термостат: запускаем холодный двигатель и кладем руку на нижний патрубок радиатора, когда темп. будет 90-95 нижний патрубок должен начать нагреватся.

я это и хотел сказать ) просто ты подробно написал спасибо )

Прочистили мне радиатор на мойке как следует теперь на просвет све чисто нигде не забито
но всеравно постоянно вентилятор включается
если едеш 60-80 км то стрелка стоит чуть не доходя 1-2мм места на указателе после которого включается вентилятор.

Всетаки наверно термостат неисправен или может недо конца открывается собираюсь в сервис поменять его

Прочистили мне радиатор на мойке как следует теперь на просвет све чисто нигде не забито
но всеравно постоянно вентилятор включается
если едеш 60-80 км то стрелка стоит чуть не доходя 1-2мм места на указателе после которого включается вентилятор.

Всетаки наверно термостат неисправен или может недо конца открывается собираюсь в сервис поменять его
его менять 15 минут самому. На сервисе скажи чтоб на герметик патрубки сажали и хомуты грамотные были.

поставил бортовой компьютор так он выдает температуру за все время пути от 94-98 градусов в тонеле Лефортовском показывал 104 гр
при том что я на всю включал печку боялся закипеть

завтра поеду менять термостат если не поможет привется промывать радиатор есть какието добавки специальные под антифриз

если и это не поможет то тогда замена радиатора и всех трубок

Что делать, если не работает вентилятор на Ваз 2114 (2115,2113)?

Перегрев двигателя приводит к возникновению серьезных неполадок: поршня могут заклиниться, пробивается прокладка блока цилиндров, что приводит к необходимости проводить капитальный ремонт мотора. Чтобы защитить силовой агрегат от перегрева, важно поддерживать стабильную работу вентилятора охлаждения. В этой статье обсудим принцип работы устройства, схему его подключения, самостоятельную диагностику и ремонт, а также модернизацию схемы управления. Инструкция полностью подходит и для автомобилей Ваз 2115 и Ваз 2113.

Принцип действия

Вентилятор – это устройство, позволяющее повысить эффективность работы радиатора охлаждения. Радиатор забирает тепло от мотора и отдает его в воздух. Этот процесс ускоряется за счет обдува лопастями электровентилятора.

Охлаждающая жидкость течет по закрытой герметичной системе. Ее задача в том, чтобы забирать излишнее тепло от перегретых частей мотора. Горячий тосол течет в радиатор, подвергается здесь охлаждению и возвращается обратно. Находясь в радиаторе, ОЖ проходит через систему тонких трубок. Набегающий воздушный поток во время движения автомобиля способствует быстрому отводу излишнего тепла из подкапотного пространства.

Но когда автомобиль стоит в пробке или работает на холостом ходу, поток воздуха перестает его охлаждать. В этом случае система охлаждения может не справиться со своей задачей. Для создания потока воздуха искусственным путем и предназначен электровентилятор радиатора. Температура включения вентилятора на ВАЗ 2114 – 85 градусов Цельсия.

Получив сигнал о превышении допустимого значения температуры, датчик запускает механизм работы устройства. Создается искусственный воздушный поток, отводящий тепло от радиатора. Механизм действует до тех пор, пока уровень температуры не понизится до оптимального состояния.

Затем термовыключатель получает сигнал о достижении нормальной температуры и отключает работу вентилятора.

Устройство состоит из четырех пластмассовых лопастей, которые устанавливаются на вале ЭДГ. Специальный контроллер регулирует автоматический режим работы. Термостат снабжен твердым наполнителем, который чувствителен к изменениям температуры.

Имеется основной и дополнительный клапаны. Когда температура достигает 85 градусов Цельсия, открывается главный клапан.

Схема подключения

Где находится реле вентилятора

Оно располагается в дополнительном блоке.

4 – реле электровентилятора;

5 – электрического бензонасоса;

6 – реле зажигания.

Реле и предохранители могут иметь другой порядок следования. Поэтому нужно ориентироваться на цвет проводов. Главное реле всегда размещено снизу. Найдите реле, от которого тянется розовый тонкий провод с черной полоской. Он идет от главного реле через контакт 85. Будьте осторожны! Не перепутайте с красным тонким проводком, который тоже имеет черную полоску и тянется из контроллера. И найдите белый толстый провод с черной полоской (87 контакт). Здесь и находится реле вентилятора охлаждения. Рядом с ним всегда находится предохранитель. Он является элементом цепи.

Диагностика вентилятора охлаждения

Если на приборной панели появляются сигналы о превышении допустимого уровня температуры в системе охлаждения, это может свидетельствовать о том, что не работает вентилятор на ВАЗ 2114. Главный симптом неисправности – механизм не запускается даже при значительном увеличении температуры. Нужно срочно заглушить двигатель, чтобы не допустить перегрева его элементов.

Мотор не должен работать с неисправным электровентилятором охлаждения. Это может привести к повреждению головки блока цилиндров.

Если не срабатывает вентилятор охлаждения на Ваз 2114, причинами поломки могут быть следующие неисправности:

  • Отказал датчик включения вентилятора на ВАЗ 2114.
  • Отсутствие контакта у разъема датчика.
  • Оборвалась проводка.
  • Неисправность реле электровентилятора.
  • Сгорел предохранитель.
  • Поломка привода электродвигателя устройства.

Отключите разъем устройства. Подключите его к клемме аккумулятора. Сохраняя полярность. Если прямое подключение к источнику энергии запускает электромоторчик, значит привод исправен. Возможно, проблемы возникли в электропроводке, в предохранителе или в датчике температуры.

Теперь наступила очередь диагностики предохранителя. Для этого даже не обязательно вскрывать пластиковый бокс. При неисправности реле одновременно с вентилятором перестает работать и клаксон. Поэтому если вы заметили пропажу звукового сигнала, значит точно сгорел предохранитель. Найти его можно в подкапотном пространстве в пластиковом боксе небольшого размера. Освобождаем крышку, прижатую двумя защелками, щипчиками вынимаем сгоревший предохранитель и меняем его на новый.

А вот диагностировать реле довольно сложно. Особенно тем, кто с автоэлектрикой исключительно на «Вы». Для проверки работоспособности проще всего найти работающее реле и временно установить его. Если после установки нового устройства вентилятор начинает работать исправно, значит настало время для замены старого.

Чтобы диагностировать датчик температуры, подающий сигнал к радиатору, нужно отсоединить разъем от датчика и запустить зажигание. Запустится аварийный режим, в котором электровентилятор начнет обдув. Если при отключении т разъема вентилятор запускается поздно, скорее всего датчик вышел из строя. Его замена займет не больше пяти минут. Нужно просто открутить два болта с помощью крестовой отвертки и установить на его место новое устройство.

Даже если неисправность возникла в самом вентиляторе Ваз 2114, это еще не значит, что пришло время его менять. Иногда можно просто заменить поврежденный подшипник или щетки. А вот при неисправно электродвигателе, гораздо проще приобрести новый механизм.

Как выполнить замену

Если вы убеждены, что причина неисправности кроется в электродвигателе вентилятора, то самый простой способ осуществить ремонт – это полностью заменить устройство. При этом нет смысла тратить деньги на новый кожух. Дешевле будет просто купить новый электромотор.

Необходимый инструмент

Особый инструмент не понадобится. Работа осуществляется элементарно просто с помощью торцевых ключей на 8 и 10 и отвертки крестового типа.

Пошаговый алгоритм работы

Заменить электродвигатель вентилятора охлаждения можно без демонтажа радиатора.

  1. Отсоедините колодку и жгут проводов устройства от кожуха.
  2. Отверните крепежные болты с помощью ключа на 10.
  3. Открутите нижнюю крепежную гайку.
  4. Торцевым ключом на 10 отверните крепежную гайку от радиатора.
  5. Торцевым ключом на 8 отверните две гайки прижимной пластины.
  6. Снимите пластину.
  7. Снимите электровентилятор вместе с кожухом.
  8. Приступаем к демонтажу электродвигателя. С помощью ключа на 10 сверните три крепежных гайки и выньте двигатель вместе с лопастями.
  9. С помощью отвертки подденьте стопорную шайбу.
  10. И снимите ее.
  11. Снимите крыльчатку.
  12. Наденьке крыльчатку на новый моторчик. Проследите, чтобы штифт вала попал в паз крыльчатки.
  13. Соберите сборку в обратном порядке.

Как заменить датчик температуры

Перед началом работ нужно частично слить охлаждающую жидкость из блока цилиндров.

  1. Снимите провод.
  2. С помощью ключа на 21 отверните термодатчик.
  3. Снимите его.
  4. Установите новый в обратном порядке.

Что делать, если электровентилятор работает постоянно?

Иногда возникает и другая проблема. Многих автолюбителей интересует, почему постоянно работает вентилятор на Ваз 2114?

Возможны четыре причины неисправности:

  1. возникло замыкание в электроцепи;
  2. произошла поломка реле электровентилятора;
  3. требует замены термодатчик;
  4. сломался электронный блок.

Чаще всего вентилятор начинает работать непрестанно в результате замыкания проводов. Электрическая цепь остается во включенном состоянии вне зависимости от сигналов термодатчика и реле.

Чтобы устранить неисправность, нужно прозвонить каждый провод и найти место сплавления. Иногда оно заметно даже при визуальном осмотре.

Если прозвон не помог выявить неисправность, нужно проверить и заменить реле вентилятора. Стоимость устройства невысока. Поэтому для диагностики проще купить новый реле и поставить его заместо старого.

Если не помогло и это, значит нужно проверить работу термодатчика. Ведь именно он отвечает за включение и отключение электромотора вентилятора Ваз 2114.

При исправной работе всех остальных элементов системы, нужно проверить электронный модуль. Он довольно редко выходит из строя. Если проблема возникла все же в нем, придется выполнить полный сброс ошибок. Иногда помогает только полная перепрошивка. Самостоятельно выполнить эту работу способен не каждый. Поэтому лучше обратиться за помощью в автосервис.

Также полезно было бы установить кнопку принудительного запуска и отключения вентилятора на Ваз 2114.

Это решение может оказаться весьма кстати, если поломка произошла где-нибудь на трассе вдали от города. В таком случае с помощью кнопки на панели приборов можно принудительно запустить работу вентилятора для охлаждения двигателя.

Диагностика и замна датчика вентилятора на ВАЗ 2114

Каждый водитель знает, что перегрев двигателя — это очень плохо. Ни к чему хорошему он привести не может. Дабы обезопасить мотор от перегрева, автомобили оснащаются вентиляторами охлаждения радиатора. Причем порой он далеко не один.

Сегодня поговорим об очень важном элементе охлаждения — датчике вентилятора. Он отвечает за своевременное включение этого охлаждающего устройства, предотвращая нежелательный перегрев.

Внешний вид устройства и расположение

Немного теории

Характеристика

Пояснение

Располагается датчик в радиаторе печки. Определить, что перед вами именно он, не сложно, поскольку в радиаторе это единственный элемент, к которому подключены провода. А если взять ключ на 30, то только датчик имеет соответствующий размер крепежа.

Датчики могут иметь разные температурные пределы. Но для ВАЗ 2114 включение происходит при 102-105 градусах Цельсия, а выключение — при 85-87 градусах. При выборе нового измерителя, ориентируйтесь на тот, который вышел из строя, либо приобретайте с показателя включения и выключения 102 и 87 градусов соответственно

Внутри датчика имеется специальная контактная группа. При нагреве ОЖ в радиаторе эта группа греется и расширяется. Когда расширение доходит до определенного предела, происходит замыкание контактов, они передают сигнал на проводку и вентилятор включается

Причины поломки вентилятора

Есть ряд причин, из-за которых датчик вентилятора может в итоге выйти из строя помимо датчика. Потому их предварительно следует исключить, чтобы убедиться — датчик всему виной.

К причинам отказа в работе вентилятора относят:

  1. Вышел из строя вентилятор. Он может износиться, потерять целостность, получить механические повреждения. Заменить его будет дороже, если сравнивать с датчиком, но выбора нет.
  2. Оборвалась цепь. При проверке датчика обычно применяют метод замыкания двух его контактов. Но если цепь проводки имеет повреждения, это сделать не удастся, а всю вину по неопытности свалят на регулятор.

Проверка датчика

Для начала советуем проверить датчик, который на ваш взгляд вышел из строя. Даже если окажется, что он не работает действительно, вы по крайней мере будете спокойны.

Плюс обязательно следует проверять новый датчик перед его установкой. Это позволит убедиться в его работоспособности. Сегодня подделок достаточно много на рынке, потому всегда есть шанс приобрести не качественный датчик вентилятора.

Искомый объект

Для проверки вам понадобится определенный набор инструментов и материалов, куда входят:

  • Емкость;
  • Вода;
  • Охлаждающая жидкость;
  • Термометр;
  • Мультиметр.

Приступаем к проверке.

  1. Налейте воду или обычную охлаждающую жидкость в подготовленную емкость.
  2. Опустите в нее датчик резьбовой частью.
  3. Клемму мультиметра соедините с контактами регулятора. Измерительный прибор должен стоять в режиме замера сопротивления. Хотя если мультиметр имеет функцию прозвонки, тогда выбирайте его.
  4. Поместите в жидкость термометр.
  5. Нагрейте воду.
  6. Когда температура жидкости достигнет температуры срабатывания регулятора (92 градуса по Цельсию), контакты должны замкнуться, а мультиметр начнет пищать.
  7. Если этого не произошло, датчик действительно не работает и ему требуется сменщик.

Если вы приобрели нерабочий регулятор, обязательно отправляйтесь в магазин и требуйте замены или возврата денег. Но только при наличии чека. Лучше приобретать запчасти в специализированных, хороших магазинах. Риск попасть на подделку там меньше.

На инжекторном двигателе, который буквально переполнен всевозможными датчиками, порой требуется уделить внимание регулятору включения вентилятора. Если проверка показала, что устройство вышло из строя, не остается ничего другого кроме как провести процедуру замены.

Работа предполагает потребность всего в нескольких инструментах и материалах:

  • Накидной ключ на 30 миллиметров;
  • Тара для слива жидкости охлаждения;
  • Сухие тряпки.

Подготовив все необходимое, можно приступать к замене.

Первоочередная задача — дать двигателю остыть. Работать на холодном двигателе удобнее и безопаснее. Если горячая охлаждающая жидкость попадет на кожу, ожогов не избежать.

Процесс демонтажа

  1. Для замены вам не потребуется смотровая яма или эстакада. При подобных работах данные элементы не нужны. Подойдет простой гараж.
  2. Отключите от аккумуляторной батареи минусовую клемму.
  3. Слейте из радиатора всю охлаждающую жидкость. Из блока цилиндров ОЖ не сливайте, в этом нет необходимости.
  4. Демонтируйте пробку с расширительного бачка охлаждающей системы вашего инжекторного двигателя.
  5. Чтобы слить тосол или антифриз, открутите сливную пробку на радиаторе. Найдете вы ее снизу радиатора, а для демонтажа не потребуется инструмент. Пробка легко выкручивается вручную.
  6. Под сливное отверстие подставьте заранее подготовленную емкость, куда ОЖ будет стекать. Дождитесь, пока течь жидкости полностью не прекратится.
  7. Если вы хотите этот же тосол затем залить обратно, возьмите чистую емкость. Если же ОЖ достаточно старая и нуждается в замене, тогда чистота тары не имеет значения.
  8. Вверните пробку обратно.
  9. Отключите контакты от датчика вентилятор.
  10. С помощью ключа на 30 миллиметров откручивается регулятор.
  11. Крутите осторожно, дабы не повредить пластиковую емкость радиатора.
  12. Вкрутите на место старого новый регулятор. Обязательно вставьте медную прокладку под новое устройство.

Медная прокладка на месте

  1. Верните на место электропроводку регулятора вентилятора.
  2. Залейте в расширительный бачок слитый заранее тосол или антифриз.
  3. Выполните продувку системы, чтобы избежать образования воздушных пробок внутри системы.
  4. Верните на место минусовую клемму аккумулятора.
  5. Включите силовой агрегат, прогрейте его некоторое время, чтобы убедиться в работоспособности нового датчика.
  6. Если при нагреве до нужной температуры датчик опять не срабатывает, следует проверить остальные элементы, которые могут быть причиной такого поведения системы охлаждения.

Замена без слива ОЖ

Если вы не хотите тратить много времени на замену датчика на своем ВАЗ 2114, можно обойтись без процедуры слива жидкости охлаждения.

Замена регулятора включения вентилятора без этапа слива ОЖ требует наличия опыта и определенных умений. Потому новичку такой способ ремонта применять не рекомендуется.

  • С помощью ключа на 30 миллиметров начинайте откручивать старый датчик, но не до конца.
  • Подготовьте новый датчик.
  • Одной рукой выкручивайте до конца старый регулятор, а второй быстро вставляйте новый.
  • При этом определенная часть тосола вытечет, но это не страшно.
  • После замены обязательно тщательно протрите все участки возле регулятора с помощью сухой ветоши.
  • Убедитесь в отсутствии течи после установки нового устройства.

Завершив работу, тщательно оботрите автомобиль, чтобы ОЖ не оставалась на двигателе и его компонентах. Особенно это касается резиновых и пластиковых элементов.

Температура включения вентилятора ваз 2114 инжектор


При какой температуре срабатывает и включается вентилятор ВАЗ-2114

Многие автомобилисты в процессе эксплуатации ВАЗ-2114 сталкивались с тем, что включается вентилятор охлаждения двигателя. Только вот не все знают, при какой температуре он должен срабатывать. Этот показатель неразрывно связан устройством системы охлаждения и заложенной программой ЭБУ.

Устройство системы охлаждения и принцип включения вентилятора

Индикатор температуры двигателя

Прежде чем приступить непосредственно к рассмотрению температуры, при которой включается вентилятор охлаждения, стоит понять сам принцип работы. Так, охлаждающая жидкость циркулирует по системе и выводит тепло с двигателя в радиатор. Этот элемент, в свою очередь, проводит естественное охлаждение жидкости встречным потоком воздуха.

Если природного охлаждения не хватает, то включается вентилятор. Это происходит при определенных условиях.

Прежде чем рассмотреть все факторы и температуру включения вентилятора стоит понимать устройство системы охлаждения и циркуляцию охлаждающей жидкости:

Устройство двигателя

1 – элемент в виде пробки для бака расширения; 2 – расширительный бачок; 3 – шланг отвода жидкости из патрубка; 4 – шланг проходящий между радиатором и бачком расширительным; 5 – шланг отводящий от радиатора; 6 – бачок с лева от радиатора; 7 – трубка алюминиевая; 8 – системы заглушки; 9 – бачок с права от радиатора; 10 – пробка для слива; 11 – середина радиатора; 12 – кожух для электрического вентилятора; 13 – пластиковые крылья электрического вентилятора; 14 – электрический двигатель; 15 – насосный шкив зубчатый; 16 – крыльчатка насоса; 17 – ремень привода вала распределительного; 18 – блок для двигателя; 19 – насосная труба; 20 – шланг для радиатора с подводящей функцией; 21 – шланг радиатора отопителя с функцией отвода; 22 – шланг подводящий охлаждающую жидкость к дроссельному патрубку; 23 – выпускной патрубок; 24 – шланг для заправки; 25 – шланг радиатора отопителя с функцией подвода; 26 – термостат; 27 – датчик температуры охлаждающей жидкости; 28 – датчик указателя уровня охлаждающей жидкости.

Какой должна быть температура двигателя?

Согласно автомобильной международной конвенции от 1.12.1992 года, где собралось 92 представителя автоиндустрии, было решено установить единый стандарт для температуры двигателя в рабочем состоянии.

Этот показатель составляет – 90 градусов Цельсия с максимально допустимым отклонением не более 3 градусов Цельсия.

Схема включения вентилятора охлаждения

Но, учитывая регион эксплуатации и температуру окружающей среды, данная температура имеет свойства подниматься. Именно для этого автопроизводители придумали вентилятор системы охлаждения, который проводит дополнительное охлаждение жидкости в системе. Он приводится в работу при помощи датчика температуры, который определяет её в двигателе и расположен непосредственно на силовом агрегате.

Когда включается вентилятор на ВАЗ-2114

Согласно решению конвенции и внутренних нормативных документах завода АвтоВАЗ граничными показателя температуры охлаждающей жидкости являются – 85-105 градусов.

Таким образом, для нормального функционирования двигателя температура системы не должна подниматься выше 105 градусов. Именно такой показатель является отправной точкой включения вентилятора системы охлаждения. Эти данные забиваются в электронный блок управления, который как раз и регулируют работу вентилятора.

Схема включения вентилятора выглядит примерно так: температура двигателя достигает 105 градусов Цельсия, затем датчик отдает сигнал на ЭБУ, который включает вентилятор и останавливает его, когда температура в системе стала 93-99 градусов Цельсия.

Датчик температуры охлаждения

В летнее и зимнее время, как показывает практика, вентилятор включается при разной температуре и на разный срок. Летом принудительное охлаждение будет включаться чаще, поскольку радиатор охлаждается горячим потоком воздуха. В зимнее время, вентилятор почти не включается или работа его ограничена малым сроком, поскольку природного охлаждения вполне достаточно. Поэтому основные поломки радиатора происходят в тёплое время года.

Единственным нюансом, когда охлаждение в зимнее время будет часто включаться, если неисправен термостат (см. «замена термостата на ВАЗ-2114«).

Выводы

Было определено, что нормальной рабочей температурой охлаждающей жидкости ВАЗ-2114 является 85-105 градусов Цельсия.

В таком случае, температура включения вентилятора охлаждения будет иметь значение – 105 градусов Цельсия.

carfrance.ru

Dismay-DSM › Блог › Обманка ДТОЖ или Как понизить температуру включения вентилятора ВАЗ 2114 1.5 8кл

И так, Всем владельцам инжекторных Самар и 10го семейства АвтоВаза известна проблема перегрева движка в летний период времени, а особенно в городских пробках, когда система охлаждения закипает, лопаютса расширительные бочки и патрубки. А всё потому что темпиратура включения вентилятора состовляет 101 — 103°C, а выключение при 97°С. Как с этим бороться? Существует 3 способа понизить температуру включения вентилятора (по моим наблюдениям и поискам в и-нэте): 1. Перепрошивка ЭБУ, 2. С помощью Бортового компьютера с поддержкой функции “Тропики”, 3. Добавлением дополнительного рэле с кнопкой вкл/выкл в цепь электровентилятора. Первые два варианта дорогостоящие, а на третий (лично мне:)) заморачиватся в лом.
Долго я мирился с этим температурным режимом, меняя патрубки, крышки, бочки, датчики (ДТОЖ), читая посты про переделки всей охлождающей системы двигателя, пока не пообщался с одним знакомым автомехаником у которго в 10ке прогорела прокладка, и он ковыряя свой движок рассказал что хочет собрать какую то там схемку с дополнительным ДТОЖ, чтоб раньше включался винт. охлаждения. Короче он закинул мне в голову идею для размышления: Как это сделать?!
Долго размышляя как подключить дополнительный датчик в схему управления винтом я вспомнил что ДТОЖ — Это ТЕРМОРЕЗИСТОР! а при его нагреве сопротивление уменьшается, чем выше темпиратура, тем ниже сопротивление (Не зря я 4 года учился в радиотехническом техникуме).
Терморезистор — это сопротивление которое меняется в зависимости от воздействия на него температуры окружающей среды!
Теперь самое интересное : ПРИ ПАРАЛЛЕЛЬНОМ СОЕДИНЕНИИ РЕЗИСТОРОВ СОПРОТИВЛЕНИЕ УМЕНЬШАЕТСЯ!
И тут я понял что мне надо сделать: всего лишь параллельно подключить к ДТОЖ резистор нужного номинала через кнопку.

Схема включения

Я начал высчитывать какого номинала резистор мне нужен, с помощью таблици сопротивлений на выводах датчика ДТОЖ при различных температурных режимах

Таблица сопротивлений на выводах датчика ДТОЖ при различных температурных режимах


и формулы расчёта параллельных соединений сопротивления подбирал нужный номинал резистора. (с формулой не заморачивался, в и-нэте полно сайтов которые всё сделают за Вас, только укажите номиналы и там всё расчитается). Учитывая что в таблице приблизительные данные, я высчитал 5кОм.
Приобрёл 3 номинала: 4,5; 5; и 5,5 кОм (Стоимость резистора 2р).
По мимо резистора мне понадобились: кусок двойного провода (я использовал 2ве жилы (1 пару) от интернетовского кабеля UTP, в данном случае очень удобно), Кнопка с фиксацией (у меня она была, ниже расскажу для чего она нужна), и разьёмчик к этой кнопке (ну это на ваше усмотрение).
Далее я начал воплощать в жизнь мою идею: протянул провод от датчика (из подкапотного пространства) к центральной части торпеды. одну жилу примотал к первому концу кнопки (проводку разьёма), вторую жилу к одному концу резистора, а вторй конец резистора ко второму концу кнопки (проводку разьёма). Под капотом эти жилы я вставил прямо в разьём ДТОЖ (на сквозь)

Полный размер

Полный размер

Времени ушло примерно минут 30.

Полный размер

Полный размер

Сам резистор

Далее я наблюдал как оно себя поведёт, с помощью ELM 327 и планшета с приложением OpenDiag следил за температурой и параметрами движка. На параметры ни как не влияет (на прогретом движке), а вот температура включения винта изменилась на один градус ниже! 🙁 Естественно я заехал в магазин и затарился резисторами от 1кОм до 4кОм, и постепенно их менял понижая номинал. Остановился на 2кОм. При этом номинале винт стал включатся на 97°С (по факту). УРА я этого добился!

Вывод таков: Всё как работало так и дальше работает. Винт включается и выключается автоматически при достижении определённых температурных параметров ДТОЖ, только благодаря включенной обманке ЭБУ думает что температура достигла 101°С (а по факту температура двигателя 97°С) и включает винт, выключает при 97°С (по факту 93°С) — зато движок не перегревается и работает стабильней, патрубки и расширительный бочёк не вздувает и не рвёт от давления, и крышка расширительного бочка нормально справляется со своими обязанностями!
Вот уже 3 месяца я катаюсь с этой обманкой и нарадоваться не могу))))

А теперь расскажу для чего нужна кнопка: Стационарно резистор включать в цепь ДТОЖ нельзя, т. к. при запуске двигателя ЭБУ в первую очередь смотрит на его температуру и выставляет нужные параметры для старта двигателя (положение РХХ, количество подаваемого топлива и тд. и тп.). Т.е. кнопку включаем только тогда, когда температура двигателя поднимается выше 90°С, кароче в пробках. И главное не забывать выключать при длительных стоянках авто.

Потрачено денег: 2р

Всем Удачи. Надеюсь кому то поможет эта статья.

P.S.: Кнопка подсвечивается при включении габаритов + заморочился и подключил верхний индикатор кнопки к питанию вентилятора, т.е. когда включается вентилятор загорается индикатор, в независимости включена или выключена обманка.
В дальнейшем планирую переделать эту схему под залипающее рэле с кнопкой без фиксации, по принципу включения задних противотуманок. чтоб не забывать выключать эту обманку.

Полный размер

www.drive2.ru

При Какой Температуре Включается Вентилятор Ваз 2114 ~ AUTOTEXNIKA.RU

Многие автомобилисты в процессе использования ВАЗ-2114 столкнулись с тем, что вентилятор охлаждения двигателя включен. Не все здесь знают, при какой температуре это должно работать. Эта цифра неразрывно связана с устройством системы охлаждения и встроенным ЭБУ.

Индикатор температуры двигателя

Прежде чем начать конкретно рассматривать температуру, при которой охлаждающий вентилятор отключается, необходимо разобраться в механизме работы. Таким образом, охлаждающая жидкость циркулирует через систему и отводит тепло от двигателя к радиатору. Этот элемент, в свою очередь, естественным образом охлаждает воду противоположным потоком воздуха.

Если естественного охлаждения недостаточно, вентилятор отключается. Это происходит по определенным критериям.

Прежде чем рассматривать все причины и температуры вентилятора, важно запомнить конструкцию системы охлаждения и циркуляцию охлаждающей воды:

1 — элемент в виде заглушки для расширительного бачка; 2 — расширительный бак; 3 — шланг отвода воды из трубы; 4 — шланг, проходящий между радиатором и расширительным бачком; 5 — шланг, отводящий от радиатора; 6 — бачок слева от радиатора; 7 — дюралюминиевая трубка; 8 — системные заглушки; 9 — бачок справа от радиатора; 10 — сливная пробка; 11 — середина радиатора; 12 — корпус для электронного вентилятора; 13 — пластиковые крылья электронного вентилятора; 14 — электронный двигатель; 15 — шкив шестеренного насоса; 16 — рабочее колесо насоса; 17 — ременный привод распределительного вала; 18 — блок двигателя; 19 — насосная труба; 20 — шланг радиатора с функцией подачи; 21 — шланг радиатора отопителя с функцией вытяжки; 22 — шланг, который подает охлаждающую жидкость к дросселю; 23 — выхлопная труба; 24 — шланг для заправки; 25 — шланг радиатора отопителя с функцией подачи; 26 — термостат; 27 — датчик температуры воды; 28 — датчик указателя уровень водяного охлаждения.

В соответствии с международной автомобильной конвенцией от 1 декабря 1992 года, в которой приняли участие 92 представителя автомобильной промышленности, было решено установить единый стандарт температуры двигателя в рабочем состоянии.

Эта цифра 90 градусов по Цельсию с очень терпимостью менее 3 градусов по Цельсию.

Охлаждающий вентилятор на контуре

Но учитывая площадь работ и температуру окружающей среды, эта температура имеет характеристики повышения. Специально для этого автопроизводители изобрели охлаждающий вентилятор, который обеспечивает дополнительное водяное охлаждение системы. Он введен в эксплуатацию с датчиком температуры, который обнаруживает его в двигателе и расположен специально на силовой части.

Согласно решению конвенции и правил внутреннего распорядка АвтоВАЗа, предельные значения температуры охлаждающей воды составляют — 85-105 градусов.

Таким образом, для нормальной работы двигателя температура системы не должна превышать 105 градусов. В частности, этот индикатор является отправной точкой для включения вентилятора охлаждения. Эти данные поступают в электрический блок управления, который просто регулирует вентилятор.

Схема переключения вентиляторов выглядит примерно так: температура двигателя достигает 105 градусов по Цельсию, затем датчик подает сигнал на компьютер, который включает вентилятор и останавливает его, когда температура системы становится равной 93-99 градусов Цельсия.

Датчик температуры охлаждающей жидкости

Летом и зимой, как показывает практика, вентилятор отключается при разных температурах и в разное время. Летом принудительное охлаждение будет уменьшаться чаще, так как радиатор охлаждается горячим воздухом. Зимой вентилятор практически отключается или ограничивается на короткое время, так как естественного охлаждения достаточно. Поэтому основная поломка радиатора происходит в теплое время года.

Простой способ определить неисправность датчика температуры в двигателе ВАЗ

Единственный аспект при охлаждении зимой часто отключается, если термостат неисправен (см. «Замена термостата на ВАЗ-2114»).

Установлено, что нормальная рабочая температура охлаждающей воды ВАЗ-2114 составляет 85-105 градусов по Цельсию.

В этом случае температура для включения охлаждающего вентилятора составит 105 градусов по Цельсию.

Post Views: 22

You may also like

autotexnika.ru

Лада 2114 Серебро › Бортжурнал › Обманка ДТОЖ или Как понизить температуру включения вентилятора ВАЗ 2114 1.5 8кл

И так, Всем владельцам инжекторных Самар и 10го семейства АвтоВаза известна проблема перегрева движка в летний период времени, а особенно в городских пробках, когда система охлаждения закипает, лопаютса расширительные бочки и патрубки. А всё потому что темпиратура включения вентилятора состовляет 101 — 103°C, а выключение при 97°С. Как с этим бороться? Существует 3 способа понизить температуру включения вентилятора (по моим наблюдениям и поискам в и-нэте): 1. Перепрошивка ЭБУ, 2. С помощью Бортового компьютера с поддержкой функции “Тропики”, 3. Добавлением дополнительного рэле с кнопкой вкл/выкл в цепь электровентилятора. Первые два варианта дорогостоящие, а на третий (лично мне:)) заморачиватся в лом.
Долго я мирился с этим температурным режимом, меняя патрубки, крышки, бочки, датчики (ДТОЖ), читая посты про переделки всей охлождающей системы двигателя, пока не пообщался с одним знакомым автомехаником у которго в 10ке прогорела прокладка, и он ковыряя свой движок рассказал что хочет собрать какую то там схемку с дополнительным ДТОЖ, чтоб раньше включался винт. охлаждения. Короче он закинул мне в голову идею для размышления: Как это сделать?!
Долго размышляя как подключить дополнительный датчик в схему управления винтом я вспомнил что ДТОЖ — Это ТЕРМОРЕЗИСТОР! а при его нагреве сопротивление уменьшается, чем выше темпиратура, тем ниже сопротивление (Не зря я 4 года учился в радиотехническом техникуме).
Терморезистор — это сопротивление которое меняется в зависимости от воздействия на него температуры окружающей среды!
Теперь самое интересное : ПРИ ПАРАЛЛЕЛЬНОМ СОЕДИНЕНИИ РЕЗИСТОРОВ СОПРОТИВЛЕНИЕ УМЕНЬШАЕТСЯ!
И тут я понял что мне надо сделать: всего лишь параллельно подключить к ДТОЖ резистор нужного номинала через кнопку.

Схема

Я начал высчитывать какого номинала резистор мне нужен, с помощью таблици сопротивлений на выводах датчика ДТОЖ при различных температурных режимах

и формулы расчёта параллельных соединений сопротивления подбирал нужный номинал резистора. (с формулой не заморачивался, в и-нэте полно сайтов которые всё сделают за Вас, только укажите номиналы и там всё расчитается). Учитывая что в таблице приблизительные данные, я высчитал 5кОм.
Приобрёл 3 номинала: 4,5; 5; и 5,5 кОм (Стоимость резистора 2р).
По мимо резистора мне понадобились: кусок двойного провода (я использовал 2ве жилы (1 пару) от интернетовского кабеля UTP, в данном случае очень удобно), Кнопка с фиксацией (у меня она была, ниже расскажу для чего она нужна), и разьёмчик к этой кнопке (ну это на ваше усмотрение).
Далее я начал воплощать в жизнь мою идею: протянул провод от датчика (из подкапотного пространства) к центральной части торпеды. одну жилу примотал к первому концу кнопки (проводку разьёма), вторую жилу к одному концу резистора, а вторй конец резистора ко второму концу кнопки (проводку разьёма). Под капотом эти жилы я вставил прямо в разьём ДТОЖ (на сквозь)

Времени ушло примерно минут 30.

Далее я наблюдал как оно себя поведёт, с помощью ELM 327 и планшета с приложением OpenDiag следил за температурой и параметрами движка. На параметры ни как не влияет (на прогретом движке), а вот температура включения винта изменилась на один градус ниже! 🙁 Естественно я заехал в магазин и затарился резисторами от 1кОм до 4кОм, и постепенно их менял понижая номинал. Остановился на 2кОм. При этом номинале винт стал включатся на 97°С (по факту). УРА я этого добился!

Вывод таков: Всё как работало так и дальше работает. Винт включается и выключается автоматически при достижении определённых температурных параметров ДТОЖ, только благодаря включенной обманке ЭБУ думает что температура достигла 101°С (а по факту температура двигателя 97°С) и включает винт, выключает при 97°С (по факту 93°С) — зато движок не перегревается и работает стабильней, патрубки и расширительный бочёк не вздувает и не рвёт от давления, и крышка расширительного бочка нормально справляется со своими обязанностями!
Вот уже 3 месяца я катаюсь с этой обманкой и нарадоваться не могу))))

А теперь расскажу для чего нужна кнопка: Стационарно резистор включать в цепь ДТОЖ нельзя, т.к. при запуске двигателя ЭБУ в первую очередь смотрит на его температуру и выставляет нужные параметры для старта двигателя (положение РХХ, количество подаваемого топлива и тд. и тп.). Т.е. кнопку включаем только тогда, когда температура двигателя поднимается выше 90°С, кароче в пробках. И главное не забывать выключать при длительных стоянках авто.

Потрачено денег: 2р

Всем Удачи.

P.S.: Кнопка подсвечивается при включении габаритов + заморочился и подключил верхний индикатор кнопки к питанию вентиля

www.drive2.ru

инструкция по ремонту, диагностике и замене

Перегрев двигателя приводит к возникновению серьезных неполадок: поршня могут заклиниться, пробивается прокладка блока цилиндров, что приводит к необходимости проводить капитальный ремонт мотора. Чтобы защитить силовой агрегат от перегрева, важно поддерживать стабильную работу вентилятора охлаждения. В этой статье обсудим принцип работы устройства, схему его подключения, самостоятельную диагностику и ремонт, а также модернизацию схемы управления. Инструкция полностью подходит и для автомобилей Ваз 2115 и Ваз 2113.

Принцип действия

Вентилятор – это устройство, позволяющее повысить эффективность работы радиатора охлаждения. Радиатор забирает тепло от мотора и отдает его в воздух. Этот процесс ускоряется за счет обдува лопастями электровентилятора.

Охлаждающая жидкость течет по закрытой герметичной системе. Ее задача в том, чтобы забирать излишнее тепло от перегретых частей мотора. Горячий тосол течет в радиатор, подвергается здесь охлаждению и возвращается обратно. Находясь в радиаторе, ОЖ проходит через систему тонких трубок. Набегающий воздушный поток во время движения автомобиля способствует быстрому отводу излишнего тепла из подкапотного пространства.

Но когда автомобиль стоит в пробке или работает на холостом ходу, поток воздуха перестает его охлаждать. В этом случае система охлаждения может не справиться со своей задачей. Для создания потока воздуха искусственным путем и предназначен электровентилятор радиатора. Температура включения вентилятора на ВАЗ 2114 – 85 градусов Цельсия.

Получив сигнал о превышении допустимого значения температуры, датчик запускает механизм работы устройства. Создается искусственный воздушный поток, отводящий тепло от радиатора. Механизм действует до тех пор, пока уровень температуры не понизится до оптимального состояния.

Затем термовыключатель получает сигнал о достижении нормальной температуры и отключает работу вентилятора.

Устройство состоит из четырех пластмассовых лопастей, которые устанавливаются на вале ЭДГ. Специальный контроллер регулирует автоматический режим работы. Термостат снабжен твердым наполнителем, который чувствителен к изменениям температуры.

Имеется основной и дополнительный клапаны. Когда температура достигает 85 градусов Цельсия, открывается главный клапан.

Схема подключения

Где находится реле вентилятора

Оно располагается в дополнительном блоке.

4 – реле электровентилятора;

5 – электрического бензонасоса;

6 – реле зажигания.

Реле и предохранители могут иметь другой порядок следования. Поэтому нужно ориентироваться на цвет проводов. Главное реле всегда размещено снизу. Найдите реле, от которого тянется розовый тонкий провод с черной полоской. Он идет от главного реле через контакт 85. Будьте осторожны! Не перепутайте с красным тонким проводком, который тоже имеет черную полоску и тянется из контроллера. И найдите белый толстый провод с черной полоской (87 контакт). Здесь и находится реле вентилятора охлаждения. Рядом с ним всегда находится предохранитель. Он является элементом цепи.

Диагностика вентилятора охлаждения

Если на приборной панели появляются сигналы о превышении допустимого уровня температуры в системе охлаждения, это может свидетельствовать о том, что не работает вентилятор на ВАЗ 2114. Главный симптом неисправности – механизм не запускается даже при значительном увеличении температуры. Нужно срочно заглушить двигатель, чтобы не допустить перегрева его элементов.

Мотор не должен работать с неисправным электровентилятором охлаждения. Это может привести к повреждению головки блока цилиндров.

Если не срабатывает вентилятор охлаждения на Ваз 2114, причинами поломки могут быть следующие неисправности:

  • Отказал датчик включения вентилятора на ВАЗ 2114.
  • Отсутствие контакта у разъема датчика.
  • Оборвалась проводка.
  • Неисправность реле электровентилятора.
  • Сгорел предохранитель.
  • Поломка привода электродвигателя устройства.

Отключите разъем устройства. Подключите его к клемме аккумулятора. Сохраняя полярность. Если прямое подключение к источнику энергии запускает электромоторчик, значит привод исправен. Возможно, проблемы возникли в электропроводке, в предохранителе или в датчике температуры.

Теперь наступила очередь диагностики предохранителя. Для этого даже не обязательно вскрывать пластиковый бокс. При неисправности реле одновременно с вентилятором перестает работать и клаксон. Поэтому если вы заметили пропажу звукового сигнала, значит точно сгорел предохранитель. Найти его можно в подкапотном пространстве в пластиковом боксе небольшого размера. Освобождаем крышку, прижатую двумя защелками, щипчиками вынимаем сгоревший предохранитель и меняем его на новый.

А вот диагностировать реле довольно сложно. Особенно тем, кто с автоэлектрикой исключительно на «Вы». Для проверки работоспособности проще всего найти работающее реле и временно установить его. Если после установки нового устройства вентилятор начинает работать исправно, значит настало время для замены старого.

Чтобы диагностировать датчик температуры, подающий сигнал к радиатору, нужно отсоединить разъем от датчика и запустить зажигание. Запустится аварийный режим, в котором электровентилятор начнет обдув. Если при отключении т разъема вентилятор запускается поздно, скорее всего датчик вышел из строя. Его замена займет не больше пяти минут. Нужно просто открутить два болта с помощью крестовой отвертки и установить на его место новое устройство.

Даже если неисправность возникла в самом вентиляторе Ваз 2114, это еще не значит, что пришло время его менять. Иногда можно просто заменить поврежденный подшипник или щетки. А вот при неисправно электродвигателе, гораздо проще приобрести новый механизм.

Если вы убеждены, что причина неисправности кроется в электродвигателе вентилятора, то самый простой способ осуществить ремонт – это полностью заменить устройство. При этом нет смысла тратить деньги на новый кожух. Дешевле будет просто купить новый электромотор.

Необходимый инструмент

Особый инструмент не понадобится. Работа осуществляется элементарно просто с помощью торцевых ключей на 8 и 10 и отвертки крестового типа.

Пошаговый алгоритм работы

Заменить электродвигатель вентилятора охлаждения можно без демонтажа радиатора.

  1. Отсоедините колодку и жгут проводов устройства от кожуха.
  2. Отверните крепежные болты с помощью ключа на 10.
  3. Открутите нижнюю крепежную гайку.
  4. Торцевым ключом на 10 отверните крепежную гайку от радиатора.
  5. Торцевым ключом на 8 отверните две гайки прижимной пластины.
  6. Снимите пластину.
  7. Снимите электровентилятор вместе с кожухом.
  8. Приступаем к демонтажу электродвигателя. С помощью ключа на 10 сверните три крепежных гайки и выньте двигатель вместе с лопастями.
  9. С помощью отвертки подденьте стопорную шайбу.
  10. И снимите ее.
  11. Снимите крыльчатку.
  12. Наденьке крыльчатку на новый моторчик. Проследите, чтобы штифт вала попал в паз крыльчатки.
  13. Соберите сборку в обратном порядке.

Как заменить датчик температуры

Перед началом работ нужно частично слить охлаждающую жидкость из блока цилиндров.

  1. Снимите провод.
  2. С помощью ключа на 21 отверните термодатчик.
  3. Снимите его.
  4. Установите новый в обратном порядке.

Что делать, если электровентилятор работает постоянно?

Иногда возникает и другая проблема. Многих автолюбителей интересует, почему постоянно работает вентилятор на Ваз 2114?

Возможны четыре причины неисправности:

  1. возникло замыкание в электроцепи;
  2. произошла поломка реле электровентилятора;
  3. требует замены термодатчик;
  4. сломался электронный блок.

Чаще всего вентилятор начинает работать непрестанно в результате замыкания проводов. Электрическая цепь остается во включенном состоянии вне зависимости от сигналов термодатчика и реле.

Чтобы устранить неисправность, нужно прозвонить каждый провод и найти место сплавления. Иногда оно заметно даже при визуальном осмотре.

Если прозвон не помог выявить неисправность, нужно проверить и заменить реле вентилятора. Стоимость устройства невысока. Поэтому для диагностики проще купить новый реле и поставить его заместо старого.

Если не помогло и это, значит нужно проверить работу термодатчика. Ведь именно он отвечает за включение и отключение электромотора вентилятора Ваз 2114.

При исправной работе всех остальных элементов системы, нужно проверить электронный модуль. Он довольно редко выходит из строя. Если проблема возникла все же в нем, придется выполнить полный сброс ошибок. Иногда помогает только полная перепрошивка. Самостоятельно выполнить эту работу способен не каждый. Поэтому лучше обратиться за помощью в автосервис.

Также полезно было бы установить кнопку принудительного запуска и отключения вентилятора на Ваз 2114.

Это решение может оказаться весьма кстати, если поломка произошла где-нибудь на трассе вдали от города. В таком случае с помощью кнопки на панели приборов можно принудительно запустить работу вентилятора для охлаждения двигателя.



7vaz.ru

Температура включения вентилятора ваз 2114 инжектор

Dismay-DSM › Блог › Обманка ДТОЖ или Как понизить температуру включения вентилятора ВАЗ 2114 1.5 8кл

И так, Всем владельцам инжекторных Самар и 10го семейства АвтоВаза известна проблема перегрева движка в летний период времени, а особенно в городских пробках, когда система охлаждения закипает, лопаютса расширительные бочки и патрубки. А всё потому что темпиратура включения вентилятора состовляет 101 — 103°C, а выключение при 97°С. Как с этим бороться? Существует 3 способа понизить температуру включения вентилятора (по моим наблюдениям и поискам в и-нэте): 1. Перепрошивка ЭБУ, 2. С помощью Бортового компьютера с поддержкой функции “Тропики”, 3. Добавлением дополнительного рэле с кнопкой вкл/выкл в цепь электровентилятора. Первые два варианта дорогостоящие, а на третий (лично мне:)) заморачиватся в лом.
Долго я мирился с этим температурным режимом, меняя патрубки, крышки, бочки, датчики (ДТОЖ), читая посты про переделки всей охлождающей системы двигателя, пока не пообщался с одним знакомым автомехаником у которго в 10ке прогорела прокладка, и он ковыряя свой движок рассказал что хочет собрать какую то там схемку с дополнительным ДТОЖ, чтоб раньше включался винт. охлаждения. Короче он закинул мне в голову идею для размышления: Как это сделать?!
Долго размышляя как подключить дополнительный датчик в схему управления винтом я вспомнил что ДТОЖ — Это ТЕРМОРЕЗИСТОР! а при его нагреве сопротивление уменьшается, чем выше темпиратура, тем ниже сопротивление (Не зря я 4 года учился в радиотехническом техникуме).
Терморезистор — это сопротивление которое меняется в зависимости от воздействия на него температуры окружающей среды!
Теперь самое интересное. ПРИ ПАРАЛЛЕЛЬНОМ СОЕДИНЕНИИ РЕЗИСТОРОВ СОПРОТИВЛЕНИЕ УМЕНЬШАЕТСЯ!
И тут я понял что мне надо сделать: всего лишь параллельно подключить к ДТОЖ резистор нужного номинала через кнопку.

Я начал высчитывать какого номинала резистор мне нужен, с помощью таблици сопротивлений на выводах датчика ДТОЖ при различных температурных режимах

Таблица сопротивлений на выводах датчика ДТОЖ при различных температурных режимах

и формулы расчёта параллельных соединений сопротивления подбирал нужный номинал резистора. (с формулой не заморачивался, в и-нэте полно сайтов которые всё сделают за Вас, только укажите номиналы и там всё расчитается). Учитывая что в таблице приблизительные данные, я высчитал 5кОм.
Приобрёл 3 номинала: 4,5; 5; и 5,5 кОм (Стоимость резистора 2р).
По мимо резистора мне понадобились: кусок двойного провода (я использовал 2ве жилы (1 пару) от интернетовского кабеля UTP, в данном случае очень удобно), Кнопка с фиксацией (у меня она была, ниже расскажу для чего она нужна), и разьёмчик к этой кнопке (ну это на ваше усмотрение).
Далее я начал воплощать в жизнь мою идею: протянул провод от датчика (из подкапотного пространства) к центральной части торпеды. одну жилу примотал к первому концу кнопки (проводку разьёма), вторую жилу к одному концу резистора, а вторй конец резистора ко второму концу кнопки (проводку разьёма). Под капотом эти жилы я вставил прямо в разьём ДТОЖ (на сквозь)

Времени ушло примерно минут 30.

Далее я наблюдал как оно себя поведёт, с помощью ELM 327 и планшета с приложением OpenDiag следил за температурой и параметрами движка. На параметры ни как не влияет (на прогретом движке), а вот температура включения винта изменилась на один градус ниже. ( Естественно я заехал в магазин и затарился резисторами от 1кОм до 4кОм, и постепенно их менял понижая номинал. Остановился на 2кОм. При этом номинале винт стал включатся на 97°С (по факту). УРА я этого добился!

Вывод таков: Всё как работало так и дальше работает. Винт включается и выключается автоматически при достижении определённых температурных параметров ДТОЖ, только благодаря включенной обманке ЭБУ думает что температура достигла 101°С (а по факту температура двигателя 97°С) и включает винт, выключает при 97°С (по факту 93°С) — зато движок не перегревается и работает стабильней, патрубки и расширительный бочёк не вздувает и не рвёт от давления, и крышка расширительного бочка нормально справляется со своими обязанностями!
Вот уже 3 месяца я катаюсь с этой обманкой и нарадоваться не могу))))

А теперь расскажу для чего нужна кнопка: Стационарно резистор включать в цепь ДТОЖ нельзя, т.к. при запуске двигателя ЭБУ в первую очередь смотрит на его температуру и выставляет нужные параметры для старта двигателя (положение РХХ, количество подаваемого топлива и тд. и тп.). Т.е. кнопку включаем только тогда, когда температура двигателя поднимается выше 90°С, кароче в пробках. И главное не забывать выключать при длительных стоянках авто.

Потрачено денег: 2р

Всем Удачи. Надеюсь кому то поможет эта статья.

P.S. Кнопка подсвечивается при включении габаритов + заморочился и подключил верхний индикатор кнопки к питанию вентилятора, т.е. когда включается вентилятор загорается индикатор, в независимости включена или выключена обманка.
В дальнейшем планирую переделать эту схему под залипающее рэле с кнопкой без фиксации, по принципу включения задних противотуманок. чтоб не забывать выключать эту обманку.

Нравится 7 Подписаться

Комментарии 1

Участвовать в обсуждениях могут только зарегистрированные пользователи.

По моему кнопка принудительного включения ставится за пять минут…хотя это наверное у меня так…быстро…а так протек радиатор. Поставил с местом для датчика как на карбюраторе и ноль проблем

Полная версия сайта

CarFrance.ru » Lada » 2114 » Двигатель и его системы » Какая температура включения вентилятора на ВАЗ-2114: при какой температуре он должен срабатывать

Какая температура включения вентилятора на ВАЗ-2114: при какой температуре он должен срабатывать

Как понизить порог срабатывания датчика вентилятора

ВАЗ 21102 Инжектор "БОШ" Температура охлаждающей жидкости при которой срабатывает вентилятор — 107С. Тосол почти кипит и сочится изо всех дыр, крышку бачка ведет — меняю третий раз. На плохом бензине детонирует двигатель (когда работает вентилятор). Нельзя ли отрегулировать порог включения вентилятора как на карбюраторных маторах (

97С). Заранее спасибо. P.S. Все сервисы говорят что это не регулирутся. Но так не бывает, у нас все регулируют, не правда ли?

Обсуждение закрыто модератором

Re: Как понизить порог срабатывания датчика. Температура включения вентилятора, определена программой блока управления-это 105 градусов. И когда включить вентилятор,решает блок!Такая t определяет максимальный КПД двигателя.<P>Снизить температуру включения можно лишь изменением прошивки ПЗУ.<P>На бачке расширительном плохая пластмасса,и горловина деформируется,пробка не плотно прилегает и давление в системе охлаждения падает,а оно там должно быть 0,9 кгсм-почти атмосфера.<BR>Снижается давление,снижается температура кипения(закон физики)<BR>Сделай в первую очередь достаточную герметизацию системы.Для горловины советуют вставить изнутри металлическое кольцо,или<BR>сделанное из патрона эл.лампы.<P>А что ты называешь детонацией?<BR>Удачи! Олег.<P>: ВАЗ 21102 Инжектор &quot;БОШ&quot; Температура охлаждающей жидкости при которой срабатывает вентилятор — 107С. Тосол почти кипит и сочится изо всех дыр, крышку бачка ведет — меняю третий раз. На плохом бензине детонирует двигатель (когда работает вентилятор). Нельзя ли отрегулировать порог включения вентилятора как на карбюраторных маторах (

97С). Заранее спасибо. P.S. Все сервисы говорят что это не регулирутся. Но так не бывает, у нас все регулируют, не правда ли?<P>

Никак Потому что датчика такого в природе нет. Карлсона включают мозги впрыска по сигналу датчика температуры (он отдельный, не тот, чоо на приборку). Соответственно, вариантов два. Лио наелись мозги (реже), лио наелся ДТОЖ (датчик). конкретно можно определить по данным диагностики на ДСТ-2М. Карлсон д. вкл. на 104 градусах по ДСТ-2М. Если 107 по прибору — то виноваты мозги. Если 107 по жизни — виноват ДТОЖ.<P>Все ИМХО.<P>Максим.

А чего его регулировать? Возьми и поставь датчик от карбовых. Точно так же для карбовых зубильных движков можно поставить датчик от классики.

Обломись, девочка, мы на корабле Это из анекдота. Нетути на инжах датчика, хоть ты что — мозги карлсона включают. И даже дырки под него в радиаторе нет, во всяком случае, у меня.<P>Максим.<P>ЗЫ Была бы дырка — ез пролем поставить датчик и подключить его параллельно контактам реле вентилятора. А может, я ее не заметил? Ж8-)

Re: Подозреваю, что <BR>: ЗЫ Была бы дырка — ез пролем поставить датчик и подключить его параллельно контактам реле вентилятора. А может, я ее не заметил? <BR>Ж8-)<BR>==================<BR>срабатывали бы &quot;карбовый&quot; в радиаторе и &quot;инжевый&quot; в блоке практически одновременно. Температура в блоке наверняка чуть выше, чем в радиаторе.

ну, на самом деле варианты есть 1. подбор датчика с более низким сопротивлением ( прямо в магазине, тестером)<BR>2. собрать электронную схему включения вента по второму датчику и подцепить в параллель к штатной схеме, будет дублирование. Вариант такой схемы вроде есть в ФАКе.<P>Но вообще-то не дело это, лечить симптомы. Нужно с причиной разобраться, или датчик неисправен, или ЭБУ дурит.

Тады радикальный способ — поменять радиатор :)). Это из анекдота. Нетути на инжах датчика, хоть ты что — мозги карлсона включают. И даже дырки под него в радиаторе нет, во всяком случае, у меня.<BR>: <BR>: Максим.<BR>: <BR>: ЗЫ Была бы дырка — ез пролем поставить датчик и подключить его параллельно контактам реле вентилятора. А может, я ее не заметил? Ж8-)<BR>

Источники: http://www.drive2.ru/b/475505519860122258/, http://carfrance.ru/temperatura-vklyucheniya-ventilyatora-vaz-2114/, http://forum.auto.ru/vaz-newpart/161881/

ladafakt.ru

Датчик включения вентилятора на инжекторе: проверка работоспособности

Двигатель внутреннего сгорания имеет узкий рабочий диапазон температур. Превышение его ведет к серьезным последствиям, вплоть до выхода из строя силовой установки. Для предотвращения возникновения перегрева мотора, за его температурой следят датчик включения вентилятора и мозги инжектора.

Внешний вид датчиков

Принцип действия и температурные характеристики устройства

Принцип действия датчика включения вентилятора радиатора охлаждения двигателя основан на различии линейного расширения металлов. При нагреве охлаждающей жидкости биметаллическая пластинка устройства меняет свое положение. В определенный момент происходит замыкание контактной группы. Происходит передача сигнала о необходимости включения вентилятора. В некоторых датчиках в момент перегрева двигателя происходит разрыв цепи.

В зависимости от модели датчики имеют разнообразные температурные пределы срабатывания. Так для включения вентилятора ваз 2114-2115 необходима температура 102-105°С. Сигнал о выключении поступает при снижении температуры двигателя до 85-87°С. Выбирая новый датчик для своей машины, автовладелец должен ориентироваться на старое устройство. При отсутствии оригинального, предыдущего устройства нужную информацию можно получить из специальных каталогов.

В наиболее современных системах управления вентилятором отсутствуют пределы срабатывания датчика. Он работает не в режиме реле, а постоянно передает информацию о температуре двигателя в электронный блок управления. В самом ЭБУ заложены пределы включения и выключения вентилятора. Для смены рабочего диапазона потребуется перепрограммирование мозгов.

Схема подключения датчика включения вентилятора в инжекторных двигателях

В отличие от карбюраторных автомобилей, где датчик непосредственно замыкает и размыкает цепь вентилятора охлаждения, в инжекторных двигателях устройство оперирует лишь информационным сигналом. После обработки полученных данных в ЭБУ подается управляющее воздействие на реле вентилятора, установленного на радиаторе. Главным преимуществом такой схемы является возможность аварийной работы системы охлаждения при обрыве связи с датчиком либо выходе его из строя. ЭБУ также может откорректировать режим работы мотора путем влияния на форсунки.

Для определения места, где находится датчик включения вентилятора, необходимо обратить внимание на термостат.  В инжекторных двигателях они расположены рядом. В некоторых моделях автомобиля от датчика идут провода в приборную панель для индикации состояния устройства либо для отображения текущей температуры охлаждающей жидкости.

Проверка работоспособности датчика

Проверку работоспособности устройства следует начинать с контроля температуры срабатывания. Для этого потребуется термометр и мультиметр. Все действия можно выполнять самостоятельно, не прибегая к визиту в сервисный центр. Если мультиметр оборудован термопарой, то необходимость в термометре отпадает. Для проверки датчика следует придерживаться нижеприведенной инструкции:

  1. Перевести мультиметр в режим измерения сопротивления. Для удобства можно выбрать режим прозвонки;
  2. Погрузить резьбовую часть датчика в воду;
  3. Начать постепенно нагревать воду. Контролировать температуру можно при помощи термометра, либо временно переключая мультиметр в режим работы с термопарой;
  4. Дождаться срабатывания устройства;

    Мультиметр показывает срабатывание датчика

  5. Сравнить температуру на которую среагировал датчик с номинальным значением.

При критическом отклонении предела срабатывания необходима замена датчика. После приобретения нового устройства необходимо произвести его проверку на пригодность. Бракованные изделия очень распространены в продаже, поэтому проверить правильно ли включается датчик, является обязанностью каждого автовладельца.

Новое устройство, купленное для замены

Замена со сливом тосола

Обнаружив неправильное срабатывание устройства либо его полную неработоспособность, требуется произвести его замену на новое. Для выполнения демонтажа необходимо следовать инструкции:

  1. Если двигатель горячий, необходимо дать ему остыть;
  2. Обесточить «массу» авто путем отсоединения минусовой клеммы аккумулятора;
  3. Снять крышку расширительного бачка;
  4. Вынуть пробку радиатора;
  5. Для предотвращения загрязнения требуется подставить емкость под сливное отверс тие;
  6. Слить тосол из радиатора. Из блока цилиндров сливать антифриз нет необходимости. Для откручивания сливной заглушки достаточно усилия руки, поэтому инструменты не понадобятся;
  7. Когда жидкость перестанет вытекать следует вернуть пробку на место, чтобы избежать ее потери;
  8. Снять клемму с проводами;
  9. Гаечным ключом аккуратно отвернуть датчик.

Демонтаж датчика

Для установки нового датчика необходимо:

  1. Проверить состояние медной уплотнительной шайбы. В большинстве случаев она потребует замену на новую. Использование старой прокладки чревато подтеками тосола;
  2. Ввернуть новый датчик, следя за ровностью прилегания уплотнительной шайбы;
  3. Подключить клеммы с проводами;
  4. Залить в расширительный бачок антифриз. В случае если слитый тосол хорошего качества, то можно вернуть его. В противном случае необходимо использовать свежую жидкость;
  5. Для устранения воздушных пробок в системе охлаждения требуется провести ее продувку;
  6. Вернуть на место пробку радиатора;
  7. Закрыть расширительный бачок;
  8. Подсоединить минусовую клемму аккумуляторной батареи;
  9. Прогреть мотор до срабатывания датчика.

Если после указанных действий вентилятор не включается при достижении требуемой температуры, необходимо продолжить поиск неисправности в других возможных местах. Прежде чем продолжать поиск поломки желательно считать лог ошибки с ЭБУ при помощи диагностического сканера.

Установка нового датчика без слива охлаждающей жидкости

В инжекторном двигателе большинства моделей автомобилей датчик располагается в системе охлаждения высоко, что позволяет его вынуть без существенного пролива тосола.  Для этого необходимо придерживаться нижеприведенной инструкции:

  1. Открутить датчик не до конца. При этом начнется незначительное просачивание антифриза;
  2. Проверить медную шайбу на новом датчике;
  3. Одной рукой откручивая старое устройство, другой быстро поднести новое;
  4. После закручивания регулятора тщательно протереть место от потеков охлаждающей жидкости;
  5. Проверить качество монтажа на отсутствие утечек.

При таком методе автовладелец сможет существенно сэкономить время. Недостатком рассматриваемого способа является необходимость производить замену быстро, что может вызвать затруднения у неопытных автолюбителей. При неудачном стечении обстоятельств может пролиться большое количество тосола из системы охлаждения.

Инжекторный двигатель позволяет не сливать тосол

Содержание всех элементов системы охлаждения в рабочем состоянии обеспечит защиту двигателя от перегрева и неприятных последствий. Необходимо проводить своевременный контроль работы регулятора, особенно при появлении первых симптомов перегрева. Так как работы предполагают наличие разогретой жидкости, выполнять все манипуляции следует на остывшем двигателе. Это убережет автовладельца от термотравм.

Если у вас возникли вопросы – оставляйте их в комментариях под статьей. Мы или наши посетители с радостью ответим на них

swapmotor.ru

при какой температуре должен срабатывать датчик ветилятора охлаждения на ваз-2114?

Причины закипания автомобиля? Существует множество причин, по которым машина может закипеть. Среди них – износ двигателя, пробитая прокладка головки блока цилиндров, умерший температурный датчик на радиаторе или термостате, неисправность самого термостата или радиатора, дырка в резиновых патрубках или расширительном бачке, через которую вытек антифриз, течь помпы или ее крышки, или же просто засоренная система циркуляции охлаждающей жидкости. В большинстве случаев рост температуры является первым сигналом о неисправности системы охлаждения. И необходимо предотвратить проблемы, заехав в сервис. Но иногда «закипание» происходит внезапно на дороге, чаще всего в пробках в летнее время. Определить его просто. У инжекторных машин нормой считается 90-100 градусов, в этом диапазоне срабатывает вентилятор. Кратковременно температура может возрасти до 105 градусов, сразу за этим срабатывает термостат и открывает канал для второго круга охлаждения. Если же этого не происходит и температура продолжает расти, машина закипает. Первый признак – это парение из под капота и протекший из расширительного бачка антифриз или тосол. В этом случае можно дождаться, когда мотор остынет, затем надо долить, если нет охлаждающей жидкости, воды и ехать (воду потом надо заменить на антифриз) до автосервиса. Если есть течь: в радиаторе, одном из патрубков или помпе то можно доехать до близлежащего сервиса даже с течью, главное, чтобы температура не превышала рабочего режима двигателя. Если же пар помимо моторного отсека, идет из выхлопной трубы, то очевидно пробита прокладка головки блока цилиндров и антифриз попал в двигатель. В этом случае нельзя заводить двигатель, а машину нужно транспортировать в сервис только на тросе или эвакуаторе.

93 или 98 смотря какой датчик ввернул. от классики или от зубилки

Примерно 97 градусов

А это зависит от того, какой на заводе воткнули. Есть на 90, есть на 100.

Посмотри в технической документации: 90 градусов норма, а дальше сектор закрашен красным цветом 110-130 градусов.

как и везде, после 90 градусов!

102,105,110….зависит от программы (контроллера).. P.S. там нет датчика вентилятора.. Есть два датчика температуры. Один дает данные на стрелку в комбинации, а второй работает с контроллером.. и уже контроллер врубает вентилятор

датчик вкл при 99, а выключается при 94. А вообще эти параметры на самом датчике приписаны. Не верь показаниям на приборной панели, т. к. датчик температуры стоип на движке, а датчик вкл. вентилятора на радиаторе, потому и отличается момент включения вентилятора

у меня нет датчика в вентилятореб ваз 2109 инжектор

touch.otvet.mail.ru

Датчик включения вентилятора на инжекторной ВАЗ 2114: замена своими руками, диагностика неисправности

Содержание:

  1. Причины поломки вентилятора
  2. Проверка датчика
  3. Замена

Каждый водитель знает, что перегрев двигателя — это очень плохо. Ни к чему хорошему он привести не может. Дабы обезопасить мотор от перегрева, автомобили оснащаются вентиляторами охлаждения радиатора. Причем порой он далеко не один.

Сегодня поговорим об очень важном элементе охлаждения — датчике вентилятора. Он отвечает за своевременное включение этого охлаждающего устройства, предотвращая нежелательный перегрев.

Внешний вид устройства и расположение

Немного теории

Характеристика

Пояснение

Расположение

Располагается датчик в радиаторе печки. Определить, что перед вами именно он, не сложно, поскольку в радиаторе это единственный элемент, к которому подключены провода. А если взять ключ на 30, то только датчик имеет соответствующий размер крепежа.

Температура срабатывания

Датчики могут иметь разные температурные пределы. Но для ВАЗ 2114 включение происходит при 102-105 градусах Цельсия, а выключение — при 85-87 градусах. При выборе нового измерителя, ориентируйтесь на тот, который вышел из строя, либо приобретайте с показателя включения и выключения 102 и 87 градусов соответственно

Принцип действия

Внутри датчика имеется специальная контактная группа. При нагреве ОЖ в радиаторе эта группа греется и расширяется. Когда расширение доходит до определенного предела, происходит замыкание контактов, они передают сигнал на проводку и вентилятор включается

Причины поломки вентилятора

Есть ряд причин, из-за которых датчик вентилятора может в итоге выйти из строя помимо датчика. Потому их предварительно следует исключить, чтобы убедиться — датчик всему виной.

К причинам отказа в работе вентилятора относят:

  1. Вышел из строя вентилятор. Он может износиться, потерять целостность, получить механические повреждения. Заменить его будет дороже, если сравнивать с датчиком, но выбора нет.
  2. Оборвалась цепь. При проверке датчика обычно применяют метод замыкания двух его контактов. Но если цепь проводки имеет повреждения, это сделать не удастся, а всю вину по неопытности свалят на регулятор.

Если проверка контактами не дала результата, вентилятор не реагирует, попробуйте подключить его контакты напрямую к аккумуляторной батарее.

Проверка датчика

Для начала советуем проверить датчик, который на ваш взгляд вышел из строя. Даже если окажется, что он не работает действительно, вы по крайней мере будете спокойны.

Плюс обязательно следует проверять новый датчик перед его установкой. Это позволит убедиться в его работоспособности. Сегодня подделок достаточно много на рынке, потому всегда есть шанс приобрести не качественный датчик вентилятора.

Искомый объект

Для проверки вам понадобится определенный набор инструментов и материалов, куда входят:

  • Емкость;
  • Вода;
  • Охлаждающая жидкость;
  • Термометр;
  • Мультиметр.

Приступаем к проверке.

  1. Налейте воду или обычную охлаждающую жидкость в подготовленную емкость.
  2. Опустите в нее датчик резьбовой частью.
  3. Клемму мультиметра соедините с контактами регулятора. Измерительный прибор должен стоять в режиме замера сопротивления. Хотя если мультиметр имеет функцию прозвонки, тогда выбирайте его.
  4. Поместите в жидкость термометр.
  5. Нагрейте воду.
  6. Когда температура жидкости достигнет температуры срабатывания регулятора (92 градуса по Цельсию), контакты должны замкнуться, а мультиметр начнет пищать.
  7. Если этого не произошло, датчик действительно не работает и ему требуется сменщик.

Если вы приобрели нерабочий регулятор, обязательно отправляйтесь в магазин и требуйте замены или возврата денег. Но только при наличии чека. Лучше приобретать запчасти в специализированных, хороших магазинах. Риск попасть на подделку там меньше.

Замена

На инжекторном двигателе, который буквально переполнен всевозможными датчиками, порой требуется уделить внимание регулятору включения вентилятора. Если проверка показала, что устройство вышло из строя, не остается ничего другого кроме как провести процедуру замены.

Работа предполагает потребность всего в нескольких инструментах и материалах:

  • Накидной ключ на 30 миллиметров;
  • Тара для слива жидкости охлаждения;
  • Сухие тряпки.

Подготовив все необходимое, можно приступать к замене.

Первоочередная задача — дать двигателю остыть. Работать на холодном двигателе удобнее и безопаснее. Если горячая охлаждающая жидкость попадет на кожу, ожогов не избежать.

Процесс демонтажа

  1. Для замены вам не потребуется смотровая яма или эстакада. При подобных работах данные элементы не нужны. Подойдет простой гараж.
  2. Отключите от аккумуляторной батареи минусовую клемму.
  3. Слейте из радиатора всю охлаждающую жидкость. Из блока цилиндров ОЖ не сливайте, в этом нет необходимости.
  4. Демонтируйте пробку с расширительного бачка охлаждающей системы вашего инжекторного двигателя.
  5. Чтобы слить тосол или антифриз, открутите сливную пробку на радиаторе. Найдете вы ее снизу радиатора, а для демонтажа не потребуется инструмент. Пробка легко выкручивается вручную.
  6. Под сливное отверстие подставьте заранее подготовленную емкость, куда ОЖ будет стекать. Дождитесь, пока течь жидкости полностью не прекратится.
  7. Если вы хотите этот же тосол затем залить обратно, возьмите чистую емкость. Если же ОЖ достаточно старая и нуждается в замене, тогда чистота тары не имеет значения.
  8. Вверните пробку обратно.
  9. Отключите контакты от датчика вентилятор.
  10. С помощью ключа на 30 миллиметров откручивается регулятор.
  11. Крутите осторожно, дабы не повредить пластиковую емкость радиатора.
  12. Вкрутите на место старого новый регулятор. Обязательно вставьте медную прокладку под новое устройство.

Медная прокладка на месте

  1. Верните на место электропроводку регулятора вентилятора.
  2. Залейте в расширительный бачок слитый заранее тосол или антифриз.
  3. Выполните продувку системы, чтобы избежать образования воздушных пробок внутри системы.
  4. Верните на место минусовую клемму аккумулятора.
  5. Включите силовой агрегат, прогрейте его некоторое время, чтобы убедиться в работоспособности нового датчика.
  6. Если при нагреве до нужной температуры датчик опять не срабатывает, следует проверить остальные элементы, которые могут быть причиной такого поведения системы охлаждения.
Замена без слива ОЖ

Если вы не хотите тратить много времени на замену датчика на своем ВАЗ 2114, можно обойтись без процедуры слива жидкости охлаждения.

Замена регулятора включения вентилятора без этапа слива ОЖ требует наличия опыта и определенных умений. Потому новичку такой способ ремонта применять не рекомендуется.

  • С помощью ключа на 30 миллиметров начинайте откручивать старый датчик, но не до конца.
  • Подготовьте новый датчик.
  • Одной рукой выкручивайте до конца старый регулятор, а второй быстро вставляйте новый.
  • При этом определенная часть тосола вытечет, но это не страшно.
  • После замены обязательно тщательно протрите все участки возле регулятора с помощью сухой ветоши.
  • Убедитесь в отсутствии течи после установки нового устройства.

Здесь особенно важно работать на холодном двигателе, поскольку при нагреве и под давлением после снятия датчика ОЖ может попасть на вас. Последствия контакта кожи с горячей жидкостью описывать вряд ли стоит.

Завершив работу, тщательно оботрите автомобиль, чтобы ОЖ не оставалась на двигателе и его компонентах. Особенно это касается резиновых и пластиковых элементов.

 Загрузка …

luxvaz.ru

Выбор датчика включения вентилятора охлаждения. — Лада 2108, 1.3 л., 1991 года на DRIVE2

Всем большой привет. Сегодня будет достаточно много букв потому, что запись больше носит рассказ, о выборе датчика включения вентилятора.
Обо всем по порядку. Еще летом, когда снял радиатор охлаждения, задумался о новом датчике включения вентилятора. Стандартный датчик ТМ-108-10 (индекс 10 означает применение для ваз 2108) срабатывает в заданном интервале температур 99º-94ºС. Списком аналогичных датчиков подходящих по резьбе и подключению поделился finn2108. В список обширный, производителей много интервал температур включения различный в смысле можно подобрать как в большую стороны так и в меньшую для срабатывания вентилятора (писать не буду обращайтесь в личку). В наших магазинах очень распостраннены две фирмы это Luzar 99º-94ºС и Vernet B6996 97º-92ºС, есть и другие, Цитрон, Kraft, Fenox, Bautler, Pekar и последним обычный Калужский ТМ108-10. Опыт использования отечественных машин показал, что доверять любому из этих датчиков не стоит. Особенно выделю Vernet B6996 97º-92ºС в 2009г этот датчик отказался работать новым купленный за пол часа до ремонта. Многие поступают просто дополнительно выводят кнопку для включения электровентилятора, но это заставляет постоянно контролировать температуру включения, в какой то момент можно и пропустить. Из выше представленного списка выделил две штуки это оригинальный Калужский ТМ108-10 с довольно приличной ценой и по дешевле Pekar новая типа разработка. Остальные не рассматривал вообще тем более всем разрекламированный и давольно полюбившийся Luzar – не нравится мне фирма, сразу скажу любые изделия не будут стоят на данном авто. Разбирая два радиатора с вентиляторами с донора и свой снятый с Разведчицы 086, скрутил датчики включения вентиляторов и сложил в коробку. Какой снят с какого радиатора даже не запоминал. Но задавшийся целью приобрести новый датчик достал их и увидел разницу. Давайте рассмотрим их по ближе. 1. Оказался Калужский ТМ108-10 99º-94ºС.

Датчик ТМ108

99-94ºС

2. Тоже Калужский но с другим обозначением 66 3710 и такой же температурой 99º-94ºС.

Датчик 66 3710

99º-94ºС

Датчики имеют клеймо КЗА (Калужский) но немного различаются в корпусе. Тот, что 66 3710 имеет внутри перегородку между клеммами и с наружи выступ, прилив.

Оба датчика

3. Не работающий новый датчик Vernet B6996 97º-92ºС

Vernet B6996

97º-92ºС

Не сколько дней не мог решить какой же все таки купить датчик ТМ108-10 или Pekar. Читая разнообразные статьи увидел интересную из журнала За рулем за 2000год 8 месяц. В которой рассказали о двух типов датчиков Калуга ТМ108-10 и 66 3710. Оказывается когда на «Самаре» в новом блоке предохранителей исчезло реле включения вентилятора, ток на контакты увеличился, соответственно и датчик изменился. Если на контактах обычного ТМ108-10 ток 1А, то на 66 3710 сделали 16А.

Журнал За рулем

8/2000г

До меня владелец Разведчицы 086 поставил новый блок предохранителей 2114-3722010-18 переходная модель от карбюратора к инжектору, в котором уже отсутствовало реле включения вентилятора. Не знаю с чем это связано в продаже имеются как старые блоки с пальчиковыми предохранителями так и с ножевыми как раз для наших авто, а тот, что поставлен был редкий на прилавках. Поэтому реле было вынесено и установлено рядом с вентилятором. Об подключении поговорим в отдельной статьи, так как еще предстоит разобраться, а правильно ли подключено было. Естественно начал искать в продаже именно 66 3710. Все продавцы как один предлагали Luzar, нашел оригинальный Калужский в Планета Авто, но по обозначение на нем было ТМ108, начал уже думать, что прошло более 15 лет и возможно производитель просто перестал выпускать именно 66 3710, а стал использовать первые корпуса и обозначение ТМ108. Тем более на стикере Планета Авто в скобках обозначения значился (3710). В итоге был приобретен – Датчик включение вентилятора ТМ108-10 КЗА в блистере – 175р.

Датчиик

www.drive2.ru

Перегрев или так задумано?! — Лада 2110, 1.5 л., 2001 года на DRIVE2

Без лирики:
Родной АвтоВАЗ = кружок очумелые руки )))
После замены ГБЦ /лопнула от перегрева/ этим летом решил очень пристально последить за температурой, ибо до этого червонца были карбюраторные машины, у которых гемора с температурой не было…и пришел к следующим выводам: 1. Температура инжекторного ВАЗа живет своей жизнью, причем отдельно от мотора. 2. Не очень понятно с чем это связано, предположений три: неправильное расположения датчика температуры/который для мозгов на термостате/; заводской косяк проводки; и расположение звезд на небе. 3. Надо срочно что-то делать, но что?! Т.к. мотор в идеальном состоянии (при замене ГБЦ про велось полное обследование мотора и очень пристальное разглядывание системы охлаждения, с заменой всего, что не понравилось/термостат, помпа…/), авто периодически, пыталось закипеть, но спасала кнопка принудительного включения вентилятора, причем после принудительного включения, просыпались мозги и исправно охлаждали мотор.
Решение пришло из под капота ВОЛГИ ))))
В магазине З/Ч ГАЗ была приобретена трубка для врезки в шланг системы охлаждения датчика включения вентилятора ТМ-108, В магазине ВАЗ датчик ТМ-108 от карбюраторной восьмерки /темп. вкл. 99 градусов, выкл.93 гр./ и четырехконтактное силовое реле с разъемом к нему.
Трубка с датчиком была нагло врезана в шланг подачи тосола в радиатор /верхний под воздушным фильтром/, а подключение электрической части не вызвало проблем, т.к. на данном авто включение вентилятора осуществляется массой, а “+” постоянно подается на вентилятор.
Итог:
Датчик включает вентилятор при температуре 99 гр., но при этом и бортовой комп. и диагностическое оборудование показывают температуру мотора 91 градус. Отключение вентилятора при температуре 94 гр. по бортовику…87 гр.
После переделки прошло полгода — полет нормальный.
За фотки просьба сильно не пинать, под рукой только телефон )

Цена вопроса: 300 ₽

www.drive2.ru

Датчик включения вентилятора на инжекторе: проверка работоспособности

Двигатель внутреннего сгорания имеет узкий рабочий диапазон температур. Превышение его ведет к серьезным последствиям, вплоть до выхода из строя силовой установки. Для предотвращения возникновения перегрева мотора, за его температурой следят датчик включения вентилятора и мозги инжектора.

Внешний вид датчиков

Принцип действия и температурные характеристики устройства

Принцип действия датчика включения вентилятора радиатора охлаждения двигателя основан на различии линейного расширения металлов. При нагреве охлаждающей жидкости биметаллическая пластинка устройства меняет свое положение. В определенный момент происходит замыкание контактной группы. Происходит передача сигнала о необходимости включения вентилятора. В некоторых датчиках в момент перегрева двигателя происходит разрыв цепи.

В зависимости от модели датчики имеют разнообразные температурные пределы срабатывания. Так для включения вентилятора ваз 2114-2115 необходима температура 102-105°С. Сигнал о выключении поступает при снижении температуры двигателя до 85-87°С. Выбирая новый датчик для своей машины, автовладелец должен ориентироваться на старое устройство. При отсутствии оригинального, предыдущего устройства нужную информацию можно получить из специальных каталогов.

В наиболее современных системах управления вентилятором отсутствуют пределы срабатывания датчика. Он работает не в режиме реле, а постоянно передает информацию о температуре двигателя в электронный блок управления. В самом ЭБУ заложены пределы включения и выключения вентилятора. Для смены рабочего диапазона потребуется перепрограммирование мозгов.

Схема подключения датчика включения вентилятора в инжекторных двигателях

В отличие от карбюраторных автомобилей, где датчик непосредственно замыкает и размыкает цепь вентилятора охлаждения, в инжекторных двигателях устройство оперирует лишь информационным сигналом. После обработки полученных данных в ЭБУ подается управляющее воздействие на реле вентилятора, установленного на радиаторе. Главным преимуществом такой схемы является возможность аварийной работы системы охлаждения при обрыве связи с датчиком либо выходе его из строя. ЭБУ также может откорректировать режим работы мотора путем влияния на форсунки.

Для определения места, где находится датчик включения вентилятора, необходимо обратить внимание на термостат.  В инжекторных двигателях они расположены рядом. В некоторых моделях автомобиля от датчика идут провода в приборную панель для индикации состояния устройства либо для отображения текущей температуры охлаждающей жидкости.

Проверка работоспособности датчика

Проверку работоспособности устройства следует начинать с контроля температуры срабатывания. Для этого потребуется термометр и мультиметр. Все действия можно выполнять самостоятельно, не прибегая к визиту в сервисный центр. Если мультиметр оборудован термопарой, то необходимость в термометре отпадает. Для проверки датчика следует придерживаться нижеприведенной инструкции:

  1. Перевести мультиметр в режим измерения сопротивления. Для удобства можно выбрать режим прозвонки;
  2. Погрузить резьбовую часть датчика в воду;
  3. Начать постепенно нагревать воду. Контролировать температуру можно при помощи термометра, либо временно переключая мультиметр в режим работы с термопарой;
  4. Дождаться срабатывания устройства;

    Мультиметр показывает срабатывание датчика

  5. Сравнить температуру на которую среагировал датчик с номинальным значением.

При критическом отклонении предела срабатывания необходима замена датчика. После приобретения нового устройства необходимо произвести его проверку на пригодность. Бракованные изделия очень распространены в продаже, поэтому проверить правильно ли включается датчик, является обязанностью каждого автовладельца.

Новое устройство, купленное для замены

Замена со сливом тосола

Обнаружив неправильное срабатывание устройства либо его полную неработоспособность, требуется произвести его замену на новое. Для выполнения демонтажа необходимо следовать инструкции:

  1. Если двигатель горячий, необходимо дать ему остыть;
  2. Обесточить «массу» авто путем отсоединения минусовой клеммы аккумулятора;
  3. Снять крышку расширительного бачка;
  4. Вынуть пробку радиатора;
  5. Для предотвращения загрязнения требуется подставить емкость под сливное отверс тие;
  6. Слить тосол из радиатора. Из блока цилиндров сливать антифриз нет необходимости. Для откручивания сливной заглушки достаточно усилия руки, поэтому инструменты не понадобятся;
  7. Когда жидкость перестанет вытекать следует вернуть пробку на место, чтобы избежать ее потери;
  8. Снять клемму с проводами;
  9. Гаечным ключом аккуратно отвернуть датчик.

Демонтаж датчика

Для установки нового датчика необходимо:

  1. Проверить состояние медной уплотнительной шайбы. В большинстве случаев она потребует замену на новую. Использование старой прокладки чревато подтеками тосола;
  2. Ввернуть новый датчик, следя за ровностью прилегания уплотнительной шайбы;
  3. Подключить клеммы с проводами;
  4. Залить в расширительный бачок антифриз. В случае если слитый тосол хорошего качества, то можно вернуть его. В противном случае необходимо использовать свежую жидкость;
  5. Для устранения воздушных пробок в системе охлаждения требуется провести ее продувку;
  6. Вернуть на место пробку радиатора;
  7. Закрыть расширительный бачок;
  8. Подсоединить минусовую клемму аккумуляторной батареи;
  9. Прогреть мотор до срабатывания датчика.

Если после указанных действий вентилятор не включается при достижении требуемой температуры, необходимо продолжить поиск неисправности в других возможных местах. Прежде чем продолжать поиск поломки желательно считать лог ошибки с ЭБУ при помощи диагностического сканера.

Установка нового датчика без слива охлаждающей жидкости

В инжекторном двигателе большинства моделей автомобилей датчик располагается в системе охлаждения высоко, что позволяет его вынуть без существенного пролива тосола.  Для этого необходимо придерживаться нижеприведенной инструкции:

  1. Открутить датчик не до конца. При этом начнется незначительное просачивание антифриза;
  2. Проверить медную шайбу на новом датчике;
  3. Одной рукой откручивая старое устройство, другой быстро поднести новое;
  4. После закручивания регулятора тщательно протереть место от потеков охлаждающей жидкости;
  5. Проверить качество монтажа на отсутствие утечек.

При таком методе автовладелец сможет существенно сэкономить время. Недостатком рассматриваемого способа является необходимость производить замену быстро, что может вызвать затруднения у неопытных автолюбителей. При неудачном стечении обстоятельств может пролиться большое количество тосола из системы охлаждения.

Инжекторный двигатель позволяет не сливать тосол

Содержание всех элементов системы охлаждения в рабочем состоянии обеспечит защиту двигателя от перегрева и неприятных последствий. Необходимо проводить своевременный контроль работы регулятора, особенно при появлении первых симптомов перегрева. Так как работы предполагают наличие разогретой жидкости, выполнять все манипуляции следует на остывшем двигателе. Это убережет автовладельца от термотравм.

Если у вас возникли вопросы – оставляйте их в комментариях под статьей. Мы или наши посетители с радостью ответим на них

Датчик включения вентилятора на инжекторной ВАЗ 2114: замена своими руками, диагностика неисправности

Содержание:

  1. Причины поломки вентилятора
  2. Проверка датчика
  3. Замена

Каждый водитель знает, что перегрев двигателя — это очень плохо. Ни к чему хорошему он привести не может. Дабы обезопасить мотор от перегрева, автомобили оснащаются вентиляторами охлаждения радиатора. Причем порой он далеко не один.

Сегодня поговорим об очень важном элементе охлаждения — датчике вентилятора. Он отвечает за своевременное включение этого охлаждающего устройства, предотвращая нежелательный перегрев.

Внешний вид устройства и расположение

Немного теории

Характеристика

Пояснение

Расположение

Располагается датчик в радиаторе печки. Определить, что перед вами именно он, не сложно, поскольку в радиаторе это единственный элемент, к которому подключены провода. А если взять ключ на 30, то только датчик имеет соответствующий размер крепежа.

Температура срабатывания

Датчики могут иметь разные температурные пределы. Но для ВАЗ 2114 включение происходит при 102-105 градусах Цельсия, а выключение — при 85-87 градусах. При выборе нового измерителя, ориентируйтесь на тот, который вышел из строя, либо приобретайте с показателя включения и выключения 102 и 87 градусов соответственно

Принцип действия

Внутри датчика имеется специальная контактная группа. При нагреве ОЖ в радиаторе эта группа греется и расширяется. Когда расширение доходит до определенного предела, происходит замыкание контактов, они передают сигнал на проводку и вентилятор включается

Причины поломки вентилятора

Есть ряд причин, из-за которых датчик вентилятора может в итоге выйти из строя помимо датчика. Потому их предварительно следует исключить, чтобы убедиться — датчик всему виной.

К причинам отказа в работе вентилятора относят:

  1. Вышел из строя вентилятор. Он может износиться, потерять целостность, получить механические повреждения. Заменить его будет дороже, если сравнивать с датчиком, но выбора нет.
  2. Оборвалась цепь. При проверке датчика обычно применяют метод замыкания двух его контактов. Но если цепь проводки имеет повреждения, это сделать не удастся, а всю вину по неопытности свалят на регулятор.

Если проверка контактами не дала результата, вентилятор не реагирует, попробуйте подключить его контакты напрямую к аккумуляторной батарее.

Проверка датчика

Для начала советуем проверить датчик, который на ваш взгляд вышел из строя. Даже если окажется, что он не работает действительно, вы по крайней мере будете спокойны.

Плюс обязательно следует проверять новый датчик перед его установкой. Это позволит убедиться в его работоспособности. Сегодня подделок достаточно много на рынке, потому всегда есть шанс приобрести не качественный датчик вентилятора.

Искомый объект

Для проверки вам понадобится определенный набор инструментов и материалов, куда входят:

  • Емкость;
  • Вода;
  • Охлаждающая жидкость;
  • Термометр;
  • Мультиметр.

Приступаем к проверке.

  1. Налейте воду или обычную охлаждающую жидкость в подготовленную емкость.
  2. Опустите в нее датчик резьбовой частью.
  3. Клемму мультиметра соедините с контактами регулятора. Измерительный прибор должен стоять в режиме замера сопротивления. Хотя если мультиметр имеет функцию прозвонки, тогда выбирайте его.
  4. Поместите в жидкость термометр.
  5. Нагрейте воду.
  6. Когда температура жидкости достигнет температуры срабатывания регулятора (92 градуса по Цельсию), контакты должны замкнуться, а мультиметр начнет пищать.
  7. Если этого не произошло, датчик действительно не работает и ему требуется сменщик.

Если вы приобрели нерабочий регулятор, обязательно отправляйтесь в магазин и требуйте замены или возврата денег. Но только при наличии чека. Лучше приобретать запчасти в специализированных, хороших магазинах. Риск попасть на подделку там меньше.

Замена

На инжекторном двигателе, который буквально переполнен всевозможными датчиками, порой требуется уделить внимание регулятору включения вентилятора. Если проверка показала, что устройство вышло из строя, не остается ничего другого кроме как провести процедуру замены.

Работа предполагает потребность всего в нескольких инструментах и материалах:

  • Накидной ключ на 30 миллиметров;
  • Тара для слива жидкости охлаждения;
  • Сухие тряпки.

Подготовив все необходимое, можно приступать к замене.

Первоочередная задача — дать двигателю остыть. Работать на холодном двигателе удобнее и безопаснее. Если горячая охлаждающая жидкость попадет на кожу, ожогов не избежать.

Процесс демонтажа

  1. Для замены вам не потребуется смотровая яма или эстакада. При подобных работах данные элементы не нужны. Подойдет простой гараж.
  2. Отключите от аккумуляторной батареи минусовую клемму.
  3. Слейте из радиатора всю охлаждающую жидкость. Из блока цилиндров ОЖ не сливайте, в этом нет необходимости.
  4. Демонтируйте пробку с расширительного бачка охлаждающей системы вашего инжекторного двигателя.
  5. Чтобы слить тосол или антифриз, открутите сливную пробку на радиаторе. Найдете вы ее снизу радиатора, а для демонтажа не потребуется инструмент. Пробка легко выкручивается вручную.
  6. Под сливное отверстие подставьте заранее подготовленную емкость, куда ОЖ будет стекать. Дождитесь, пока течь жидкости полностью не прекратится.
  7. Если вы хотите этот же тосол затем залить обратно, возьмите чистую емкость. Если же ОЖ достаточно старая и нуждается в замене, тогда чистота тары не имеет значения.
  8. Вверните пробку обратно.
  9. Отключите контакты от датчика вентилятор.
  10. С помощью ключа на 30 миллиметров откручивается регулятор.
  11. Крутите осторожно, дабы не повредить пластиковую емкость радиатора.
  12. Вкрутите на место старого новый регулятор. Обязательно вставьте медную прокладку под новое устройство.

Медная прокладка на месте

  1. Верните на место электропроводку регулятора вентилятора.
  2. Залейте в расширительный бачок слитый заранее тосол или антифриз.
  3. Выполните продувку системы, чтобы избежать образования воздушных пробок внутри системы.
  4. Верните на место минусовую клемму аккумулятора.
  5. Включите силовой агрегат, прогрейте его некоторое время, чтобы убедиться в работоспособности нового датчика.
  6. Если при нагреве до нужной температуры датчик опять не срабатывает, следует проверить остальные элементы, которые могут быть причиной такого поведения системы охлаждения.

Замена без слива ОЖ

Если вы не хотите тратить много времени на замену датчика на своем ВАЗ 2114, можно обойтись без процедуры слива жидкости охлаждения.

Замена регулятора включения вентилятора без этапа слива ОЖ требует наличия опыта и определенных умений. Потому новичку такой способ ремонта применять не рекомендуется.

  • С помощью ключа на 30 миллиметров начинайте откручивать старый датчик, но не до конца.
  • Подготовьте новый датчик.
  • Одной рукой выкручивайте до конца старый регулятор, а второй быстро вставляйте новый.
  • При этом определенная часть тосола вытечет, но это не страшно.
  • После замены обязательно тщательно протрите все участки возле регулятора с помощью сухой ветоши.
  • Убедитесь в отсутствии течи после установки нового устройства.

Здесь особенно важно работать на холодном двигателе, поскольку при нагреве и под давлением после снятия датчика ОЖ может попасть на вас. Последствия контакта кожи с горячей жидкостью описывать вряд ли стоит.

Завершив работу, тщательно оботрите автомобиль, чтобы ОЖ не оставалась на двигателе и его компонентах. Особенно это касается резиновых и пластиковых элементов.

 Загрузка …

Меняем температуру включения вентилятора ВАЗ 2110 без прошивки

Смена температуры включения вентилятора на десятке и Приоре выполняется не от хорошей жизни. Многие водители жалуются на перегревы и другие неприятности, которые приносит не слишком продуманная система управления вентилятором радиатора. Как изменить температуру включения вентилятора малой кровью, будем разбираться прямо сейчас.

Зачем нужна регулировка температуры включения вентилятора

Вдогонку к не самой продуманной системе реакции вентилятора на перепады температуры, мы получаем еще и шумный электромотор, который и музыку заглушит, а в придачу некорректное поведение управляющего датчика температуры охлаждающей жидкости. Как работает датчик температуры и как он приводит в действие электровентилятор на 16-клапанных моторах Приоры и ВАЗ 2110, мы разбирались не так давно.

Штатный датчик температуры ВАЗ 2110

Мало того, прошивки электронного блока управлением двигателя тоже не всегда работают корректно, поэтому диагносты упорно приглашают недовольных работой вентилятора на перепрошивку. И все же самая большая проблема с включением вентилятора в том, что он не имеет нескольких режимов работы, а вываливает все и сразу. Естественно, это приводит к резкому перепаду напряжения в бортовой сети, а если она хорошо подгружена дополнительным оборудованием, то ничем хорошим это не светит. То есть, вентилятор на двигателях ВАЗ 21126 имеет ряд проблем:

Исходя из этого, многие задумываются о том, как отрегулировать температуру включения вентилятора.

Как изменить режим работы вентилятора на Приоре и ВАЗ 2110 16 кл.

К счастью, у нас есть несколько выходов. Самый распространенный — перепрошивка ЭСУД. Однако грамтоная работа с программным обеспечением контроллеров — это удел опытных и толковых диагностов, которые на вес золота. Испортить ЭБУ неумелой перепрошивкой можно запросто, и тогда в самом худшем случае приходится вываливать кругленькую сумму за новый контроллер. А проблема так и остается. Поэтому многие водители пытаются решить вопрос с регулировкой температуры включения вентилятора на ВАЗ 2110 и Приоре другими методами.

Штатная схема подключения вентилятора ВАЗ 2110 и Приора

Нам кажется, что оптимальный выход из этой ситуации заключается в установке другого датчика температуры, с меньшим стартовым порогом. Такой датчик как раз устанавливался на старые карбюраторные десятки. Вот он.

Принцип работы датчика включения вентилятора от карбюраторных двигателей ВАЗ

Простейшее устройство (собственно, как и у инжекторных моторов) рассчитано на срабатывание в диапазоне от 97 до 100 градусов. Поэтому перегрев двигателя уже исключается. Осталось придумать, как сделать так, чтобы мотор вентилятора работал вполсилы. А для этого применяют уже готовое решение в виде дополнительного резистора от любого УАЗа или Волги. Также, кроме нового резистора, придется включить в цепь еще одно реле, стандартное ВАЗовское. В итоге получаем такую немудреную схемку.

Простейшая схема, только вместо рекомендованного резистора на 100 Ом лучше поставить вариатор от Волги. Вариатор 1402.3729-ГАЗ-2410Тройник системы охлаждения ГАЗ 24

Все просто и доступно, монтируется буквально за полчаса. Остается только найти тройник, чтобы втыкнуть в него новый датчик от карбюраторной десятки и разместить новые компоненты под капотом, чтобы не мешали обслуживанию двигателя. В итоге мы получаем:

  1. Пониженную температуру включения вентилятора, в пределах 97 градусов, а не 105, как на стандартных Приорах и ВАЗ 2110.

  2. Не один, а два режима работы — штатный и вполсилы, через волговский резистор.

  3. Падает нагрузка на систему электрооборудования.

  4. Вентилятор не так сильно шумит.

  5. Но главное, что мы оставляем штатный режим вызова карлсона.

Так выглядит врезанный тройник в систему охлаждения

Такая схема включения выручила многих владельцев десяток и Приор, надеемся, она поможет и в вашем случае. Ровной дороги и стабильной температуры вашему мотору!

Не работает вентилятор форсунки ВАЗ 2114. Схема подключения вентилятора охлаждения ВАЗ

Вентилятор используется для создания воздушных потоков, которые направляются к радиатору двигателя. Это необходимо для того, чтобы охладить циркулирующую по нему жидкость.

Если автомобиль движется с большой скоростью, вентилятор особо не требуется, так как мотор получает все необходимое охлаждение от встречных воздушных потоков. Но когда автомобиль переходит в режим замедленного движения или холостого хода при работающем двигателе, роль пропеллера становится незаменимой.

Включение происходит после соответствующего сигнала управления электронного блока. ЭБУ в свою очередь узнает о необходимости включения вентилятора от датчика температуры. Порог включения 103-105 градусов Цельсия.

В случае ВАЗ 2114 вентилятор (пропеллер) находится в моторном отсеке с тыльной стороны радиатора.

Почему не работает

Есть несколько причин, по которым пропеллер может не включиться, когда этого требует температурная ситуация:

  • Электродвигатель вентилятора, то есть привод, вышел из строя;
  • А предохранитель перегорел;
  • Реле отказало;
  • Обрыв проводки;
  • Разъемы датчика потеряли контакты;
  • Датчик неисправен.

Обнаружение неисправности

Зона поиска проблем

Пояснение

Проверка винта

Отсоединяет разъем на гребном винте и подключает непосредственно к аккумуляторной батарее. Если вентилятор работает, с приводом все в порядке. Если пропеллер все равно не вращается, проблема в электродвигателе.

Электропроводка и контакты

Если пропеллер не работает, необходимо обязательно проверить состояние проводки и убедиться, что контакты датчика исправны.

Эти два элемента находятся в моторном отсеке слева, ближе к водителю, внутри монтажного блока.Вентилятор оборудован предохранителем с маркировкой F4 на номинальный ток 20А. Тест можно выполнить, нажав кнопку звукового сигнала. Почему? Потому что он тоже подключен к этому предохранителю. Или проверьте тестером

Находится там же, где и предохранитель. Для эффективной проверки лучше всего взять реле, в работоспособности которого вы уверены на 100%, установить его вместо старого и проверить

Чтобы проверить датчик, отключите питание от датчика.Если он сработает, пропеллер заработает в аварийном режиме, то есть будет постоянно дуть. Отсоедините разъем и включите зажигание. Если винт крутится, значит датчик сломан. Нужна замена

Когда менять

Если причиной всех неисправностей является сам вентилятор, его не нужно менять, так как в некоторых случаях его можно отремонтировать. Неисправности часто связаны с подшипником или щетками.

Если причиной поломки является выход из строя электродвигателя из-за обрыва проводки или короткого замыкания, не стоит рисковать ремонтировать его.Проще и лучше заменить весь привод.

Если вы управляете автомобилем без охлаждающего гребного винта, это приведет к перегреву охлаждающей жидкости и разрушению труб, резиновых элементов, прокладки главного блока и крышки клапана. Недалеко от разрушения компонентов поршневой группы.

Категорически запрещается эксплуатировать автомобиль с неисправным вентилятором.

Цена вопроса

Прежде чем решать проблему с неработающим гребным винтом радиатора, многим важно знать о стоимости компонентов и рабочей силы.

Новый элемент сегодня будет стоить порядка 1,5-2,5 тысячи рублей в зависимости от модели и региона. Стоимость замены станции Техническое обслуживание составит от 400 руб. Хотя тратиться на это не обязательно, так как самостоятельная замена займет у вас не более получаса. Да и ничего особо сложного здесь нет.

Замена

Для того, чтобы заменить гребной винт вентилятора охлаждения своими руками, понадобится довольно небольшой набор инструментов, в который входят:

  • Отвертка крестовая;
  • Торцевой ключ 8 мм;
  • Торцевой ключ на 10 мм.

Если готовы, то приступим.

  1. Поставьте автомобиль на ровную поверхность, включите ручной тормоз … На всякий случай можно поставить дополнительные опоры под колеса ВАЗ 2114. Меры предосторожности никогда не ошибаются.
  2. Поднять капот, отсоединить от минусовой клеммы аккумуляторной батареи.
  3. При помощи ключа на 10 мм демонтируем крепления корпуса воздушного фильтра.
  4. Отверткой ослабить хомут воздуховода, находящегося на датчике массового расхода воздуха.Так вы сможете удалить гофру. Сделай это.
  5. Крышка корпуса воздушного фильтра имеет саморезы, которые удерживают ее на месте. Их откручивают отверткой, после чего фильтрующий элемент вынимается из гнезда.
  6. Теперь возьмите ключ на 8 мм и снимите им крепеж воздухозаборника, а затем снимите сам воздухозаборник.
  7. Теперь ключом на 10 и 8 миллиметров снимаются гайки крепления на кожухе вентилятора по всему периметру.Всего вы найдете 6 орехов.
  8. Отсоедините разъем от провода от разъема сломанного вентилятора.
  9. Снимите кожух вентилятора, взявшись за привод, то есть электродвигатель.
  10. Вооружившись гаечным ключом на 10 мм, нужно демонтировать три болта крепления электродвигателя к корпусу.
  11. Установите новый вентилятор вместо старого устройства.
  12. Возвращаем все крепежи на места, соединяем коннекторы, сборку проводим в обратной последовательности.

После установки нового оборудования обязательно включите двигатель и дайте ему поработать некоторое время. Пока не включится вентилятор и не начнет вращаться пропеллер. Это займет не более 5 минут. Вскоре вентилятор должен выключиться сам. Если не останавливается, заглушите двигатель. Повторите эксперимент.

Перегрев двигателя приводит к серьезным проблемам: может заклинивать поршень, пробивается прокладка блока цилиндров, что приводит к необходимости проведения капитального ремонта мотора.Чтобы защитить блок питания от перегрева, важно, чтобы охлаждающий вентилятор оставался стабильным. В этой статье мы обсудим принцип работы устройства, схему его подключения, самодиагностику и ремонт, а также модернизацию схемы управления. Инструкция полностью подходит для автомобилей ВАЗ 2115 и ВАЗ 2113.

Принцип работы

Вентилятор – это устройство, повышающее эффективность охлаждающего радиатора. Радиатор забирает тепло от мотора и выпускает его в воздух.Этот процесс ускоряется за счет продувания лопастей электровентилятора.

Охлаждающая жидкость течет в закрытой герметичной системе. Его задача – отводить лишнее тепло от перегретых частей мотора. Горячий антифриз поступает в радиатор, здесь охлаждается и возвращается обратно. Находясь в радиаторе, охлаждающая жидкость проходит через систему тонких трубок. Встречный поток воздуха при движении автомобиля помогает быстро отвести излишки тепла из моторного отсека.

Но когда автомобиль находится в пробке или работает на холостом ходу, воздушный поток перестает его охлаждать.В этом случае система охлаждения может не справиться со своей задачей. Электровентилятор радиатора предназначен для искусственного создания воздушного потока. Температура включения вентилятора на ВАЗ 2114 – 85 градусов Цельсия.

Получив сигнал о превышении допустимого значения температуры, датчик запускает механизм устройства. Создается искусственный воздушный поток, отводящий тепло от радиатора. Механизм работает до тех пор, пока уровень температуры не упадет до оптимального состояния.

Затем термовыключатель получает сигнал о достижении нормальной температуры и выключает вентилятор.

Устройство состоит из четырех пластиковых ножей, установленных на валу EDG. Выделенный контроллер регулирует работу в автоматическом режиме. Термостат снабжен твердым наполнителем, чувствительным к перепадам температуры.

Клапаны бывают основные и дополнительные. Когда температура достигает 85 градусов по Цельсию, открывается главный клапан.

Схема подключения

Где находится реле вентилятора

Находится в дополнительном блоке.

4 – реле электровентилятора;

5 – топливный насос электрический;

6 – реле зажигания.

Реле и предохранители можно заказать по-другому. Поэтому нужно ориентироваться на цвет проводов. Главное реле всегда находится внизу. Найдите реле, у которого есть тонкий розовый провод с черной полосой, идущей от него. Он поступает от главного реле через клемму 85. Будьте осторожны! Не путайте с тонким красным проводом, который также имеет черную полосу и идет от контроллера. И найдите белый толстый провод с черной полосой (87 пин). Здесь находится реле вентилятора охлаждения.Рядом всегда есть предохранитель. Он часть цепи.

Диагностика вентилятора охлаждения

Если на панели приборов есть сигналы о превышении допустимого уровня температуры в системе охлаждения, это может свидетельствовать о том, что вентилятор на ВАЗ 2114 не работает. Главный симптом неисправности – механизм не запускается даже при значительном повышении температуры. Необходимо срочно выключить двигатель, чтобы не допустить перегрева его элементов.

Двигатель не должен работать с неисправным электрическим вентилятором охлаждения.Это может повредить головку блока цилиндров.

Если на ВАЗ 2114 не работает вентилятор охлаждения, то причинами поломки могут быть следующие неисправности:

  • Отказался переключатель вентилятора на датчике ВАЗ 2114.
  • Неплотный контакт в разъеме датчика.
  • Обрыв проводки.
  • Неисправное реле вентилятора.
  • Перегорел предохранитель.
  • Поломка привода электродвигателя устройства.

Отсоединить разъем устройства.Подключите его к клемме аккумулятора. Соблюдаем полярность. Если прямое подключение к источнику питания запускает электродвигатель, значит, привод работает нормально. Возможно, проблема в проводке, предохранителе или датчике температуры.

Теперь очередь диагностировать предохранитель. Для этого необязательно даже открывать пластиковую коробку. При выходе из строя реле звуковой сигнал перестает работать одновременно с вентилятором. Следовательно, если вы заметили пропадание звукового сигнала, значит, перегорел предохранитель.Вы можете найти его в моторном отсеке в небольшом пластиковом ящике. Освобождаем крышку, прижимаемую двумя защелками, пинцетом вынимаем перегоревший предохранитель и заменяем его новым.

Но диагностировать реле довольно сложно. Специально для тех, кто находится исключительно на «себе» с автоэлектриком. Чтобы проверить работоспособность, проще всего найти работающее реле и временно установить его. Если после установки нового устройства вентилятор заработал исправно, значит, пора заменить старый.

Для диагностики датчика температуры, подающего сигнал на радиатор, необходимо отсоединить разъем от датчика и запустить зажигание. Запустится аварийный режим, в котором начнет дуть электровентилятор. Если при отсоединении разъема вентилятор запускается поздно, скорее всего, вышел из строя датчик. На его замену уйдет не более пяти минут. Вам просто нужно открутить два болта отверткой Phillips и установить на его место новое устройство.

Даже если неисправность возникла в самом вентиляторе ВАЗ 2114, это не значит, что пришло время его менять. Иногда можно просто заменить поврежденный подшипник или щетки. Но при неисправном электродвигателе гораздо проще приобрести новый механизм.

Как заменить

Если вы уверены, что причина неисправности кроется в моторе вентилятора, то самый простой способ провести ремонт – полностью заменить прибор. Нет смысла тратить деньги на новый кожух.Дешевле будет просто купить новый электродвигатель.

Требуемый инструмент

Специальный инструмент не требуется. Работа выполняется элементарно несложно с помощью торцевых ключей на 8 и 10 и крестовой отвертки.

Пошаговый алгоритм работы

Электродвигатель вентилятора охлаждения можно заменить без демонтажа радиатора.

  1. Отсоедините разъем блока и жгут от кожуха.
  2. Выкрутите крепежные болты гаечным ключом на 10.
  3. Отверните нижнюю фиксирующую гайку.
  4. Торцевым ключом на 10 открутите гайку крепления с радиатора.
  5. С помощью торцевого ключа на 8 отверните две гайки прижимной пластины.
  6. Снимите пластину.
  7. Снять электровентилятор вместе с кожухом.
  8. Приступаем к демонтажу электродвигателя. Гаечным ключом на 10 ослабьте три крепежные гайки и снимите мотор вместе с лопастями.
  9. С помощью отвертки подденьте стопорную шайбу.
  10. И сними.
  11. Снимите крыльчатку.
  12. Поставить крыльчатку на новый мотор. Убедитесь, что штифт вала находится в канавке крыльчатки.
  13. Соберите узел в обратном порядке.

Как заменить датчик температуры

Перед началом работ необходимо частично слить охлаждающую жидкость из блока цилиндров.

Что делать, если электровентилятор работает постоянно?

Иногда возникает другая проблема. Многих автолюбителей интересует, почему на ВАЗ 2114 постоянно работает вентилятор?

Возможны четыре причины неисправности:

  1. произошло короткое замыкание в электрической цепи;
  2. произошла поломка реле электровентилятора;
  3. требует замены термодатчика;
  4. сломался электронный блок.

Чаще всего вентилятор начинает работать постоянно в результате короткого замыкания проводов. Электрическая цепь остается включенной независимо от сигналов датчика температуры и реле.

Для устранения проблемы нужно прозвонить каждый провод и найти точку слияния. Иногда это заметно даже при визуальном осмотре.

Если звонок не помогает выявить неисправность, необходимо проверить и заменить реле вентилятора. Стоимость устройства невысока.Поэтому для диагностики проще купить новое реле и заменить его старым.

Если это не помогает, то нужно проверить работу датчика температуры. Ведь именно он отвечает за включение и выключение электродвигателя вентилятора ВАЗ 2114.

Если все остальные элементы системы исправны, необходимо проверить электронный модуль. Это редко выходит из строя. Если проблема все еще возникает в нем, вам придется выполнить полный сброс ошибки.Иногда помогает только полная перепрошивка. Не каждый способен выполнить эту работу самостоятельно. Поэтому лучше обратиться за помощью в автосервис.

Также было бы полезно установить кнопку принудительного пуска и останова вентилятора на ВАЗ 2114.

Это решение может быть очень полезным, если поломка произошла где-то на трассе вдали от города. В этом случае с помощью кнопки на панели приборов можно принудительно запустить вентилятор для охлаждения двигателя.

Вентилятор используется для создания воздушных потоков, которые направляются к радиатору двигателя.Это необходимо для того, чтобы охладить циркулирующую по нему жидкость.

Если автомобиль движется с большой скоростью, вентилятор особо не требуется, так как мотор получает все необходимое охлаждение от встречных воздушных потоков. Но когда автомобиль переходит в режим замедленного движения или холостого хода при работающем двигателе, роль пропеллера становится незаменимой.

Искомое устройство

Включение происходит после подачи соответствующего сигнала от электронного блока управления. ЭБУ в свою очередь узнает о необходимости включения вентилятора от датчика температуры.Порог включения 103-105 градусов Цельсия.

В случае ВАЗ 2114 вентилятор (пропеллер) расположен в моторном отсеке на тыльной стороне радиатора.

Почему не работает

Существует несколько причин, по которым гребной винт может не включиться, когда этого требует температурная ситуация:

  • Электродвигатель вентилятора, то есть привод, вышел из строя;
  • А предохранитель перегорел;
  • Реле отказало;
  • Обрыв проводки;
  • Разъемы датчика потеряли контакты;
  • Датчик неисправен.

Обнаружение неисправности

Зона поиска проблем

Пояснение

Проверка винта

Отсоединяет разъем на гребном винте и подключает непосредственно к аккумуляторной батарее. Если вентилятор работает, с приводом все в порядке. Если пропеллер все равно не вращается, проблема в электродвигателе.

Электропроводка и контакты

Если пропеллер не работает, необходимо обязательно проверить состояние проводки и убедиться, что контакты датчика исправны.

Предохранитель

Эти два элемента находятся в моторном отсеке слева, ближе к водителю, внутри монтажного блока.Вентилятор оборудован предохранителем с маркировкой F4 на номинальный ток 20А. Тест можно выполнить, нажав кнопку звукового сигнала. Почему? Потому что он тоже подключен к этому предохранителю. Или проверьте тестером

Находится там же, где и предохранитель. Для эффективной проверки лучше всего взять реле, в работоспособности которого вы уверены на 100%, установить его вместо старого и проверить

Чтобы проверить датчик, отключите питание от датчика.Если он сработает, пропеллер заработает в аварийном режиме, то есть будет дуть непрерывно. Отсоедините разъем и включите зажигание. Если винт крутится, значит датчик сломан. Нужна замена

Когда менять

Если причиной всех неисправностей является сам вентилятор, его не нужно менять, так как в некоторых случаях его можно отремонтировать. Неисправности часто связаны с подшипником или щетками.

Если причиной поломки является выход из строя электродвигателя из-за обрыва проводки или короткого замыкания, не стоит рисковать ремонтировать его.Проще и лучше заменить весь привод.

Проверка обрыва цепи

Если вы управляете автомобилем без охлаждающего гребного винта, это приведет к перегреву охлаждающей жидкости и разрушению труб, резиновых элементов, прокладки главного блока и крышки клапана. Недалеко от разрушения компонентов поршневой группы.

Предохранитель

Категорически запрещается эксплуатировать автомобиль с неисправным вентилятором.

Цена вопроса

Прежде чем решать проблему с неработающим гребным винтом радиатора, многим важно знать о стоимости компонентов и рабочей силы.

Новый элемент сегодня будет стоить порядка 1,5-2,5 тысячи рублей в зависимости от модели и региона. Стоимость замены на СТО от 400 руб. Хотя тратиться на это не обязательно, так как самостоятельная замена займет у вас не более получаса. Да и ничего особо сложного здесь нет.

датчик температуры

Замена

Для того, чтобы заменить гребной винт вентилятора охлаждения своими руками, понадобится довольно небольшой набор инструментов, в который входят:

  • Отвертка крестовая;
  • Торцевой ключ 8 мм;
  • Торцевой ключ на 10 мм.

Если готовы, то приступим.

  1. Припаркуйте автомобиль на ровной поверхности, включите ручной тормоз. На всякий случай можно поставить под колеса своего ВАЗ 2114 дополнительные опоры. Меры предосторожности никогда не ошибаются.
  2. Поднимите капот, отсоедините минусовую клемму от АКБ.
  3. Ключом на 10 мм демонтируем крепеж корпуса воздушного фильтра.
  4. Отверткой ослабить хомут воздуховода, находящегося на датчике массового расхода воздуха.Так вы сможете удалить гофру. Сделай это.
  5. Крышка корпуса воздушного фильтра имеет саморезы, которые удерживают ее на месте. Их откручивают отверткой, после чего фильтрующий элемент вынимается из гнезда.
  6. Теперь возьмите ключ на 8 мм и снимите им крепеж воздухозаборника, а затем снимите сам воздухозаборник.
  7. Теперь ключом на 10 и 8 миллиметров снимаются гайки крепления на кожухе вентилятора по всему периметру.Всего вы найдете 6 орехов.
  8. Отсоедините разъем от провода от разъема сломанного вентилятора.
  9. Снимите кожух вентилятора, взявшись за привод, то есть электродвигатель.
  10. Вооружившись гаечным ключом на 10 мм, нужно демонтировать три болта крепления электродвигателя к корпусу.
  11. Установите новый вентилятор вместо старого устройства.
  12. Возвращаем все крепежи на места, соединяем коннекторы, сборку проводим в обратной последовательности.

После установки нового оборудования обязательно включите двигатель и дайте ему поработать некоторое время. Пока не включится вентилятор и не начнет вращаться пропеллер. Это займет не более 5 минут. Вскоре вентилятор должен выключиться сам. Если не останавливается, заглушите двигатель. Повторите эксперимент.

Редко бывает, что после замены вентилятор все равно не работает. Даже если это произошло, это связано с двумя возможными событиями – были повреждены другие элементы системы охлаждения или вы приобрели неработающий вентилятор.Увы, учитывая количество подделок на рынке, второй вариант исключать нельзя.

По желанию владельца ВАЗ-2114 его можно оборудовать кондиционером, чтобы в жаркие летние дни в салоне этой легковой машины каждый чувствовал себя комфортно … Затем при включении кондиционера включается кондиционер. вентилятор системы охлаждения двигателя тоже должен включаться, вне зависимости от того, какую температуру будет иметь охлаждающая жидкость. Потому что так работает включение электрической цепи, если есть кондиционер.

Но, на тех автомобилях ВАЗ-2114, где нет кондиционера, вентилятор системы охлаждения двигателя должен работать при нагреве антифриза до температуры 101 градус. Если мотор вентилятора включится и начнет работать даже на неотапливаемом двигателе, то водителю необходимо будет решить эту проблему.

Вначале нужно проверить целостность изоляции проводов, идущих к датчику температуры охлаждающей жидкости (ДТОЖ), который находится в ГБЦ, на ее впускном патрубке.Если по какой-то причине они начали замыкаться на массу, то вентилятор должен включиться, так как этот ложный сигнал сообщает контроллеру, что температура антифриза в системе охлаждения двигателя поднялась до 130 градусов. Поскольку контроллер не знает, что этот сигнал ложный, он естественным образом включает вентилятор.

Вторая причина постоянно работающего вентилятора ВАЗ-2114 может быть связана с «глюком» контроллера, который включает его по управляющему сигналу датчика охлаждающей жидкости, а после падения температуры антифриза в результате вентилятор работает, он не хочет его выключать.Это может быть связано с прошивкой контроллера.

Напряжение на выводы электродвигателя вентилятора системы охлаждения двигателя подается через контакты реле, которое находится в дополнительном блоке реле и предохранителей, расположенном в ногах переднего пассажира за боковой крышкой, закрывающей крышку. передняя консоль .. Если контакты этого реле заклинили, вентилятор включится и заработает сразу после поворота ключа в замке зажигания.

Если вентилятор включается не сразу, а только после прогрева двигателя и затем не выключается, то причина его такой работы может быть связана с низким уровнем антифриза в системе охлаждения двигателя или с неисправностью термостат, который отказывается открывать клапан для циркуляции жидкости по большому кругу (через радиатор).Проверить это довольно просто. Откройте капот и на холодном двигателе нужно проверить уровень охлаждающей жидкости. Если все в норме, запустите двигатель, дайте ему прогреться до рабочей температуры и пощупайте рукой заправочный шланг радиатора.

На всех автомобилях с инжекторным двигателем установлен электровентилятор, а не механический. С механикой все было проще … Электродвигатель вентилятора подключается к сети через реле, а блок ЭБУ подает сигнал на это реле … Дополнительно в цепи электродвигателя есть предохранитель, и есть подключен напрямую к ЭБУ.Если не работает охлаждающий вентилятор, на ВАЗ-2114 можно проделать одну хитрость: выключить датчик ДТОЖ и запустить двигатель. А если вентилятор начинает крутиться, проблему нужно искать в датчике.

Чтобы не исследовать разводку «от и до», достаточно посмотреть одно видео. Здесь все уже сделано.

Диагностика вентилятора охлаждения – поиск неисправности

Там будет два датчика температуры: один, который горит, подключен к ЭБУ.Его надо выключить – вторую оставьте как есть.

ДТОЖ на двигателе 11183

Отсоединяем разъем, но сам датчик не разбираем. Потом переводим ключ в позицию 1, ну и т.д.

Что касается электричества, то здесь все выглядит сложно: реле вентилятора в одном блоке, а предохранитель – в другом. Нам понадобится предохранитель F5 (20А). Кстати, к нему подключены и вентилятор, и рог.

Монтажный блок 2114-3722010-60 и 2114-3722010-10

Основной монтажный блок установлен под капотом, а дополнительный – у левой ноги переднего пассажира.

Дополнительный монтажный блок (вариант 1)

В дополнительном блоке мы видим три реле. «Главное реле» внизу. И возможны другие варианты:

  • Реле вентилятора установлено посередине;
  • Также это реле можно установить сверху.

Второй вариант показан ниже.

Дополнительный монтажный блок (вариант 2)

Кстати, рядом с нужным нам реле всегда находится предохранитель. Это часть цепи вентилятора.

Выходы блока ЭБУ

Для ЭБУ BOSCH M7.9.7 выходом реле вентилятора является клемма 68. Команда «Вкл» соответствует уровню «0 Вольт». На блоках MP7.0 все выглядит не проще – клемма 46 подключена к реле, и с нее тоже снят потенциал «ноль».

Если главное реле выключено, реле вентилятора не сможет работать.

Не работает вентилятор – меняем сами

Попробуйте сделать так: нужно скинуть «минусовую» клемму с АКБ (клавиша «10»), а затем отсоединить разъем мотора.

Разъем питания вентилятора

Если сейчас снова подключить аккумулятор, то можно позвонить “+12” на один из двух терминалов. Теперь можно идти ва-банк: «минус» от вентилятора подключается к «массе» с помощью тройника. Часто на хэтчбеке ВАЗ-2114 вентилятор не работает, потому что неисправна не проводка, а мотор. И тогда производится замена.

Разборка, все ступени

Еще раз убеждаемся, что аккум выключен.Отсоедините разъем, как описано выше. Затем торцевым ключом отверните две гайки, удерживающие «стопор» (см. Фото).

Кронштейн над кожухом

По углам пластиковой рамки четыре гайки. Их нужно открутить ключом на 10.

Одна из четырех гаек

Рама крепления вместе с вентилятором вынимается «вверх». Как видите, все просто.

Сборка производится в обратной последовательности.Возможна замена как мотора, так и рамы-кожуха.

Статьи

  • 2108-1309010 – кожух;
  • 2109-1308008 (-01, -02) – двигатель в сборе с крыльчаткой;
  • 2103-1308010-10 – крыльчатка;
  • 12605571 – шайба стопорная;
  • 16102311 – гайка М8.

Выводы: что именно нужно делать, если вентилятор не работает (алгоритм действий)

Сначала проверьте, подключен ли «плюс» к одной из клемм разъема.Затем подключите разъем от «массы», чтобы проверить исправность электродвигателя. В некоторых случаях можно наблюдать следующее:

  • И предохранитель F5, и дополнительный предохранитель исправны;
  • Реле вентилятора работает нормально;
  • Датчик ДТОЖ исправен;
  • Двигатель можно включить только при подаче напряжения «0 Вольт».

Вывод здесь будет только один: отошел “заземляющий” контакт, замыкающий всю ЛЭП. Это означает, что вам нужно будет обратиться к автоэлектрику. Все остальные недостатки можем победить сами.

Элемент F5 может перегореть в результате закрытия рупора. Но тогда на разъеме не вызывается “+12”, что сразу должно настораживать.

Пример на видео: упрощение штатной схемы работы вентилятора (тюнинг)

Как выбрать размер шин на ВАЗ 2114

В автомобиле, как и практически на любом наземном транспорте, шины играют важную роль.В данной статье пойдет речь о шинах для ВАЗ 2114. А такие вопросы, как: размер шин для ВАЗ 2114, правильный выбор шин на летний и зимний сезоны, а также условия хранения и эксплуатации, будут адресованный.


Правильный выбор шин – дело серьезное, требующее немалого времени, зависит от водителя и его платежеспособности. Выбор резины нельзя назвать простым действием, ведь нужно учитывать практически все – от проходимости для движения до подходящей конструкции.Типы резины и какой размер шин на ВАЗ 2114 следует устанавливать, описаны ниже.

Шина всесезонная

Что касается шин, используемых на всесезонные, то к ВАЗ 2114 относиться к ним категорически нельзя. Износ такой резины большой, а хорошее сцепление зимой и летом практически отсутствует. Из множества видов дешевой резины есть компании, которые производят хорошие шины, но им нельзя доверять. Менять резину каждый сезон будет дешевле, чем тратить около 2000 рублей на всесезонную резину, которая через пару месяцев годится только на свалку.Стоимость таких покрышек равняется их качеству.



Размер шин на автомобиль ВАЗ 2114

Решение о том, какой размер шин на ВАЗ 2114 выбрать, напрямую зависит от владельца автомобиля. Глядя на подрастающее поколение, кажется, что чем ниже профиль резины, тем лучше машина ведет себя на дороге. Это полное заблуждение, которое приведет к печальному исходу на дорогах России, потому что последствия – повреждение дисков.


Шины ВАЗ 2114 серийно выпускаются типоразмеров R13 или R14.Информацию о шинах можно найти в документации на автомобиль. Установка колес и покрышек на автомобиль – это решение самого владельца, все зависит от его цели – качественная езда или крутой дизайн. Если выбирать шины на ВАЗ 2114, размер R13 лучше всего гармонирует с автомобилем как по красоте, так и по качеству движения.

Выбор зимних шин

Для зимней езды лучше всего использовать шины R14. Зимние шины на ВАЗ 2114 размера R14 больше всего подходят для езды по российским дорогам, шины имеют размер 175/65 миллиметров, что отлично подходит как для заснеженных, так и для гололедых дорог.

Резина не скачет по неровностям, выдавливаясь на допустимую глубину, при движении по снегу не дает «утонуть» за счет своей ширины! Для зимы размер шин на ВАЗ 2114 нужно выбирать, учитывая каждый момент, от частоты использования до желаемого срока эксплуатации.



Устройство шины


Шины как на ВАЗ 2114, так и на других типах автомобилей состоят из нескольких элементов:

  1. Рама является основным элементом шины, в которой имеется несколько слоев корда, покрытого резиной. .

  2. Прерыватель – это внутренняя часть шины, которая расположена между протектором и каркасом. Его прямое предназначение – смягчить напряжение, возникающее при ударе о камни или неровности.

  3. Протектор – резиновая часть шины, расположенная снаружи и имеющая определенный рисунок.

  4. Боковина – слой резины на боковой стороне шины, защищающий каркас от повреждений.

  5. Борт – жесткий элемент для крепления шины на ободе.

Шины, в которых гидромолот находится под углом 45 градусов, называются радиальными. Такие шины обладают способностью выдерживать большие нагрузки и долгим сроком службы.

Условия хранения шин

Шины, как и другие важные предметы, требуют особого метода хранения и использования. Отслужившие свой сезон автомобильные шины следует хранить при той же температуре и с определенным количеством атмосферы внутри.

Перед тем, как снимать шины для хранения, стоит сделать отметку, которая позволит вам узнать, где стояла каждая резина.Затем вымойте каждое колесо, чтобы не повредить диск. Также необходимо удалить камни с протектора, после чего желательно обработать шины специальной химией, применяемой для консервации.

Во время обработки нельзя использовать инструменты для восстановления цвета резины и растворители, они только навредят консервации. К этому процессу следует относиться осторожно, чтобы избежать преждевременного старения шины. Использование полиэтиленовых пакетов – дело каждого, главное при использовании пакета не завязывать плотно, чтобы не скапливался конденсат.


Шины на дисках должны храниться в подвешенном состоянии или друг на друге, резина без дисков должна располагаться вертикально. При правильном обращении шины прослужат вам долго и сэкономят ваш бюджет.

Инструкция к штатному ЭБУ ВАЗ 2114. Боковые ЭБУ на ВАЗ, ЛАДА (инжектор). Установка компьютера на автомобиль ВАЗ с двигателем, оборудованным Эсуд

Многих автолюбителей интересует вопрос, как работает бортовой компьютер ВАЗ 2114 и как его установить? В настоящее время такое устройство – незаменимый помощник автовладельца.Эти сложные устройства имеют множество функций, но в первую очередь они предназначены для оповещения о работе и работе транспортного средства. Кроме того, маршрутный компьютер очень часто оснащается функцией мгновенного обнаружения ошибок в работе электронного блока управления.

Как устроен бортовой компьютер автомобиля

Основная задача компьютера – сообщить технические характеристики автомобиля. Это связано с тем, что бортовой компьютер ВАЗ 2114 подключается к электронному блоку управления через специальную диагностическую линию связи (K-Line), которая с помощью кодированных сигналов сообщает о расходе топлива и работе системы его подача, расход тепла, частота оборотов в минуту и ​​др. Важные данные.

Бортовой компьютер ВАЗ В большинстве случаев устанавливается на панели приборов, поверх центральных дефлекторов воздуха. В тех машинах, где он не установлен, на этом месте есть пластиковая пластина. Стандартный бортовой компьютер ВАЗ 2114 входит исключительно в комплектацию класса люкс.

Стоит обратить внимание на то, что многие устройства, установленные на заводе, имеют ограниченный набор функций, но главное не ошибки чтения. По этой причине некоторые автовладельцы решают выбрать другой «бортовик», с более широкими возможностями, и заменить штатный компьютер.Устройство в некоторых случаях устанавливается на лобовое стекло или на кронштейн.

Есть устройства, по типу напоминающие навигатор. Они, как правило, хоть и более экономичные устройства, но их функции не так широки. Поэтому покупка таких устройств нецелесообразна.

Основные настройки

Компьютер ВАЗ 2114 большинства моделей отображает следующие параметры:

  • скорость автомобиля;
  • объем оставшегося в баке топлива;
  • часов на время в пути;
  • Частота вращения двигателя
  • ;
  • расход топлива;
  • величина нагрева двигателя;
  • температура в салоне;
  • расстояние, которое автомобиль может проехать на оставшемся топливе;
  • расстояние, которое проехала машина;
  • напряжение в бортовой электросети;
  • величина нагрева теплоносителя;
  • расположение дроссельной заслонки;
  • общий воздушный поток;
  • Коды ошибок
  • и их расшифровка;
  • средний расход топлива автомобиля;
  • сколько топлива израсходовано на текущую поездку;
  • пройденного пути для проезда в километрах;
  • средняя скорость;
  • другие полезные данные.

Очень полезными функциями обладает сигнализация бортового компьютера. Из названия уже видно, что он дает сигнал, опередивший автовладельца ошибку и неисправности, например:

  • перегрев двигателя;
  • перезарядка или недостаточный заряд аккумулятора;
  • низкий уровень топлива;
  • и некоторые другие.

Цена бортовых компьютеров на ВАЗ зависит от их функциональности, фирмы и модели. Самый распространенный, экономичный вариант по стоимости не превышает 700 р, а удаленные модели могут достигать цены от 4000 р.Есть бортовые компьютеры, включенные в расположение приборов, но стоимость таких опций от 5000 р. В настоящее время основные и известные модели выпускают компании Gamma, Multitronics.

При выборе модели обратите особое внимание, помимо внешнего вида и функциональности, на совместимость бортового компьютера с типом электронной системы управления двигателем вашего автомобиля. Не всегда информация производителей о том, что компьютер приходит ко всем электронным системам управления, верна.

СХЕМА ПОДКЛЮЧЕНИЯ БОРТОВОГО КОМПЬЮТЕРА НА ВАЗ 2114

Установка бортового устройства не займет много времени и сил, специалист потратит меньше трех минут. Если хотите, ставьте компьютер сами. В комплект любого ЭБУ на ВАЗ 2114 входит инструкция.

Выше описаны все положительные возможности рассматриваемого устройства, но оно того стоит больше, чем они. Для примера разберем бортовой компьютер ВАЗ 2114 состояние 115 * 24 и рассмотрим его достоинства.

  1. Установка температуры запуска вентилятора. Эта функция незаменима зимой для контроля нагрева радиатора печи. Для этого просто необходимо контролировать температуру охлаждающей жидкости.
  2. Сушка и прогрев свечами перед запуском двигателя.
  3. При желании можно сменить сорт бензина, например, с 95 на 92 или наоборот, будет возможность сбросить настройки и регулировки электронного блока управления. Кроме того, эта функция будет полезна после поездок на большие расстояния, когда двигатель испытывал большую нагрузку.
  4. Функция считывания ошибок – своевременное информирование о техническом состоянии автомобиля, неисправностях датчиков или других элементов.
  5. И много других важных и полезных функций.

На что он способен? Какие функции у вас есть? Какие возможности есть? Можно диагностировать автомобильную систему? Может показывать температуру наружного воздуха и т. Д.?

Вы купили ВАЗ 2110 с штатным бортовым компьютером и у вас наверняка возникли вопросы. Ответы на них можно найти в машине по эксплуатации машины.Но…

1. Либо сервис работает в сервисе, который эту книгу не выдавал.

2. Или вы купили машину с рук, а предыдущий хозяин потерял эту книжку.

Поэтому мы решили написать для вас эту статью.

Может показывать температуру наружного воздуха?

Может если стоит соответствующий датчик. Только на заводе не устанавливается. Поэтому ставить надо самому.

Автомобиль диагностирует автомобиль?

Не переключает стандартный БК на ВАЗ 2110 с более сладким переключением.Почему?

Скорее всего, кожух перерезал проводку переключателя. Я стер с нее защитный слой, поэтому он закрывается. Необходимо его осмотреть и устранить неисправности.

Часто с бортовым компьютером ВАЗ 2110 происходят и другие странности. Например, показывает повышенный расход топлива. Или наоборот не показывает средний и мгновенный расход, скорость и т.д. Иногда он болеет, потому что считает, что в баке нет топлива, хотя вы знаете, что бак почти полный.

И если завод вас устраивает, то ниже вы найдете его описание.

Описание штатного бортового компьютера ВАЗ 2110

Устанавливается на то место, где ставились часы в старых отечественных моделях. Он способен определить:

  • сколько времени прошло с начала поездки
  • какой расход топлива
  • с какой умеренной скоростью вы двигаетесь
  • сколько примерно вы можете проехать на оставшемся топливе
  • температура воздуха на улица (мы говорили выше, что для этого необходимо поставить соответствующий датчик)

Кроме того, он еще может показывать время, а в него встроен будильник.

Foreway бортовой компьютер ВАЗ 2110 представляет собой дисплей , по бокам которого расположены шесть кнопок .

1. Левый верхний

Поочередно щелкайте по нему, и на экране появится:

  • текущее время
  • будильник (если вы его установили)
  • сколько вы в движении

2. Слева посередине

Последовательно нажимайте на нее и видите:

  • мгновенный расход топлива
  • средний расход топлива
  • летний расход в литрах

3.Левый Нижня

Нажмите поочерёдно, если хотите посмотреть:

  • средняя скорость
  • сколько можно проехать до остатка топлива
  • сколько градусов за окном

Начнем с того, что установить бортовой компьютер в штатное место на ВАЗ 2114 и другие модели Самар не так уж и сложно. В установке бортового компьютера в принципе нет жгутов с проводами и гайками (если, конечно, к вам в машине никто не пробовал и ничего не менял).Знающий человек настроит вам бортовой компьютер на какие-то 2 минуты, так что не стоит бояться рук на ногах и вперед с песней =).

Зачем вам бортовой компьютер?

В прошлых статьях мы уже говорили, что для этого нужно и какие бывают. Но позволю себе повторить, чтобы вы четко осознавали все преимущества существования побочного компьютера, и потребителей, наверное, нет, разве что трата денег на покупку и все.

Взять, к примеру, бортовой компьютер Staff 115 × 24. Имея в наличии данную модель, вы можете:

  1. установить температуру запуска вентилятора радиатора; Эта функция очень полезна, например, в зимний период времени, когда можно контролировать температуру охлаждающей жидкости, тем самым контролировать температуру радиатора печки.
  2. очень помогает функция сушки и подогрева свечей перед запуском двигателя.
  3. функция сброса настроек и регулировок нужна для перехода на бензин с более высоким или низким октановым числом (от 92 до 95 и наоборот), эта функция также нужна для сброса настроек после длительной поездки с повышенной нагрузкой на двигатель.
  4. возможность считывать ошибки позволяет следить за состоянием автомобиля, вовремя менять неработающие датчики, элементы.

Инструкция по установке бортового компьютера

В этой статье мы рассмотрим процесс установки дополнительного компьютера Prestige с функцией диагностики и чтения ошибок.

Для работы нам понадобится:

  • Отвертки
  • Бортовой компьютер
  • ,
  • длина провода 1М.

Снимаем заглушку на центральной торпеде и ищем в ней 9-контактную колодку проводов.Эта обувь должна быть на всех автомобилях нашей модели. Осталось только подключить блок к компьютеру и все, а нам нужно провести линию.

Как провести линию?

  1. Берем наш провод и устанавливаем во второй контакт нашей колодки.
  2. Противоположный конец провода закидываем под панель приборов внизу на диагностическую площадку (для удобства можно отписать правую боковую панель).
  3. Перерезав провод к диагностической колодке, подключите ее к разъему «М», если у вас колодка Евро-2 или в 7 розетку, если у вас колодка Евро-3 (очень часто бывает, что диагностическая колодка на Евро-3 устанавливается на опоры автомобиля вверх, считайте)
  4. Теперь подключите бортовой компьютер, вставьте в штатное место и проверьте.

Для более полного и наглядного представления работы представлена ​​схема.

Что делать, если под панелью приборов нет колодок для бортового компьютера?

В этом случае остается только собрать новый блок: купить 9-контактный блок и отнести к нему по следующей схеме:

  • Сигнал расхода топлива (зеленый провод)
  • зажигание (оранжевый провод)
  • + 12 Вольт (красный / белый провод) красный провод с белой полосой
  • масса (черная)
  • датчик скорости (коричневый провод)
  • 6к линия (чаще всего серый или черный провод)
  • немой (зеленый / красный провод) Зеленый провод с красной полосой
  • подсветка (белый провод, или можно взять из габаритов кнопку)
  • датчик уровня топлива (розовый)

Ошибки при подключении / работе бортового компьютера

Ошибка: «Нет связи с контроллером» или «кластер к линии».

Эта ошибка указывает на то, что линейное соединение не подключено или произошел контакт. Проверить провод по схеме, описанной выше. Скорее всего слетел контакт с диагностической колодкой.

Ошибка: неверные показания датчика температуры прямоугольной формы.

Если у вас температура за бортом -40, это говорит о том, что обрыв провода произошел на датчике температуры, либо такого датчика нет вообще. Если температура например -25, а на улице только -10, то датчик нужно заменить на добро.

Инструкция по эксплуатации бортового компьютера ВАЗ-2114

Компьютер на сегодняшний день является обычным устройством, с которым сталкивается большое количество людей как дома, так и в большом количестве автомобилей. Конкретнее говорится о водителях автомобиля, компьютере или, как вы с ним знакомы, бортовой компьютер стал незаменимым для каждого из них, потому что только с ним вы можете взять под контроль работу большинства агрегатов.

Видео о работе нештатного БК на ВАЗ-2114:

Если говорить об автомобилях российского производства, то первенец в семействе АвтоВАЗов именно ВАЗ-2114 монтировал бортовой компьютер прямо с завод, который смог уведомить водителя обо всех происходящих событиях, как за пределами пути, так и в салоне.Ниже в этой статье мы подробно разберем, зачем нужен бортовой компьютер, и разберем краткую инструкцию к нему.

Причины установки БК в автомобиль

Штатное место в панели приборов для бортового компьютера. На фото стоит вилка.

Бортовой компьютер первой версии, установленный на ВАЗ-2114, даже имел некоторые функции, однако с легкостью следил за основными параметрами автомобиля:

  • Контроль уровня топлива и его расчет количества пройденных километров – эта функция позволяет водителю принять решение о заправке.
  • Контроль температуры охлаждающей жидкости – эта функция исключает перегрев двигателя за счет своевременного информирования водителя.
  • Диагностика отдельных узлов автомобиля – позволяет с максимальной точностью, а главное мобильностью обнаруживать и устранять возникшие проблемы.
Узнать больше о функциях бортового компьютера

Бортовые компьютеры ВАЗ-2114 способны отображать на рабочем экране следующую информацию:

  • Мгновенная производительность двигателя, его обороты, температура, соответствие действительности и средний расход топлива.
  • Информация о пробеге автомобиля, времени в пути.
  • Возможность безошибочно считывать ошибки, возникшие в системе, что позволит сразу определить, стоит ли устранять неисправность в автосервисе или можно все исправить своими руками.

Современные бортовые компьютеры типа Multitronics – C340 и его аналоги также способны:

  • Контролировать и информировать водителя о следующем техническом осмотре, страхование автомобиля, тем самым функция организатора.
  • Самостоятельно изменить параметры вентилятора, поменять извещения о достаточной механизации температуры прогрева.
  • Есть возможность подключения парктроника.

Обратите внимание, чтобы активировать обе другие расширенные функции в вашем BC, может потребоваться прошивка.

Принцип работы БК на ВАЗ-2114

Нестандартный бортовой компьютер

Принцип работы бортового компьютера на первый взгляд покажется примитивным, однако на самом деле это технически сложное устройство, которое одновременно принимает , обрабатывает и при необходимости уведомляет о наличии неисправностей.Функция оповещения происходит на экране специальной пиктограммы и подачи определенного звукового сигнала.

Краткое руководство пользователя

Руководство для обычного бокового компьютера находится здесь 2113-2115 (формат Word).

Для всех бортовых компьютеров, поставляемых на ВАЗ-2114, есть свое руководство пользователя, а если его нет в бумажном варианте, то его легко найти в Интернете, просто чтобы узнать марку и модель автомобиля. Устройство. Несмотря на то, что вариантов и моделей много, базовый функционал в них в принципе схож.


Показания бортового компьютера.

  • Если вы собираетесь просто купить БК, то вам необходимо знать, подходит ли конкретная модель к ЭБУ вашего автомобиля. Как правило, вся информация уже есть у продавца, и сложностей в этом возникнуть не должно.
  • Лучше, прежде всего, при ознакомлении с бортовым компьютером обратить внимание на символы аварийных команд и визуальные пиктограммы, появляющиеся на дисплее.
  • Обратите внимание на расположение кнопок и правила работы с ними, чтобы оперативно реагировать на изменение параметров в движении (на некоторых моделях БК клавиши могут блокироваться при определенной скорости автомобиля – прим.).
Коды ошибок ВАЗ-2114

Так как ЭБУ на всех ВАЗ-2114 похож или, по крайней мере, он похож, то напишите заранее, а уж тем более запоминать их нет смысла, благо некоторым модели способны не только вывести это на экран, но и озвучить все имеющиеся в автомобиле проблемы.

Лучшим вариантом определения и уточнения неисправностей будет распечатанный вариант кодов ошибок на ВАЗ-2114. Вы можете взять их на официальных сайтах заводов производителей БК для ВАЗ-2114, и ниже мы представим вам самые частые ошибки, которые встречаются на «четырнадцатом»:

Код Описание
0102, 0103 Неправильный уровень сигнала индикатора контроля расхода воздуха.
0112, 0113 Сигнал индикатора температуры воздуха на впуске необходим для замены элемента.
0115-0118 Неправильный сигнал элемента измерения температуры Co. – Требуется замена датчика.
0122, 0123 Помехи или некорректный сигнал контрольного индикатора положения дроссельной заслонки – элемент желательно заменить.
0300 Бортовой компьютер (БК) выявил случайные или множественные проходы зажигания – в этом случае автомобиль не может заводиться сразу.
0201 – 0204 Зарегистрирован обрыв в цепи управления форсунками.
0325 На бортовом компьютере зафиксирован кластер в цепи детонационного устройства.
0327, 0328 Поломка датчика детонации необходима для замены прибора.
0480 Неисправен вентилятор охлаждения – нужно заменить элемент.
0505 – 0507 Имеются сбои в работе регулятора холостого хода, влияющие на количество оборотов (ниже или выше).Если возникает этот код, необходимо заменить регуляторы.
0615–0617 В процессе диагностики выявлены защелки или замыкания в цепи реле стартера.
230 Данный код ошибки означает поломку реле топливного насоса – прибор необходимо как можно скорее заменить.
1602 Это один из наиболее часто встречающихся кодов при диагностике БК на предмет неисправности. Означает исчезновение напряжения бортовой сети на электронном блоке управления.
Что делать, если БК перестал работать

Бывает, что БК перестает работать или информация, которую он должен передать и проанализировать, не передается. В первую очередь необходимо обратить внимание на целостность электрической цепи. А именно предохранитель F3 отвечает за его работоспособность, затем проверяет целостность проводов, идущих к блоку диагностики, и обеспечение его питания. Подключить бортовой компьютер к системе ВАЗ-2114 вы можете в этой статье.

Описывать процесс ремонта текущего компьютера бессмысленно, потому что такие устройства не часто ломаются и мало обслуживаются, поэтому имеют технически сложные механизмы, требующие профессиональных инструментов и навыков.

carfrance.ru.

Штатный БК на ВАЗ 2114: зачем он нужен и как пользоваться

Прошло время, когда слово компа вслух произносило единицы людей. Сегодня это устройство доступно почти в каждом доме и стало обычным устройством в автомобильной технике.Он стал незаменимым помощником для водителей, так как взял на себя выполнение функций по работе большинства агрегатов современных автомобилей.

Полный БК на ВАЗ 2114

Назначение и основные функции

Таким устройством оснащаются автомобили российского производства. Так, например, штатный бортовой компьютер ВАЗ 2114 стал первенцем в семействе автомобилей Вазовский. Если мириться с простыми словами, то это автомобильный справочник на колесах.Ему нужен водитель, чтобы знать, что происходит как внутри машины, так и снаружи.

Зачем устанавливать его в автомобиль

Бортовой компьютер ВАЗ 2114 первых версий выполнял некоторые функции, это были:

  • Контроль наличия запаса топлива на транспортном средстве и расстояние, которое можно преодолеть на нем. Это поможет водителю вовремя принять правильное решение о дозаправке или прекращении движения;
  • Следит за рабочей температурой охлаждающей жидкости в двигателе и способствует предотвращению его перегрева.

Используйте более дорогие версии компьютеров, позволяющие диагностировать отдельные узлы и агрегаты машин.

Они наделены способностью расшифровывать коды неисправностей, которые отображает контроллер, и это позволяет водителю:

  1. Быть своевременно информированным о проблемах, возникших в той или иной системе машины, и правильно реагировать на них. Устранение проблемы в «зародыше», исключает дорогостоящий ремонт;
  2. Получите экономию от эксплуатации автомобиля.
О его функциях

Боковые ЭВМ ВАЗ 2114 наделены и выполняют такие основные функции:

  1. Отражают информацию о том, какие индикаторы имеют мгновенные параметры;
  2. Вывод в информационную панель текущей информации;
  3. Сообщаются параметры маршрута. Под ними понимают информацию о пробеге, среднем расходе топлива, времени в пути и другие данные;
  4. Возможность считывать коды ошибок и диагностировать мотор автомобиля.Это позволяет без долгих консультаций со «специалистами» получать информацию обо всех проблемах силового агрегата.

Некоторые модели имеют дополнения к основным функциям, среди которых могут быть:

  • Информация о сроках следующего ТО машины;
  • Некоторые настройки основных функций;
  • Контроль периода страхования;
  • Наличие функции органайзера;
  • Возможность установки параметров, при которых можно будет включить вентилятор в системе охлаждения.

Дополнительные возможности могут быть установлены на любой БК (обратитесь к специалисту и умрете)

По принципу работы таких систем

Карбюраторные машины ВАЗ 2109 оснащены приборами с функциями маршрутизатора. Установка инжекторных силовых установок ВАЗ 2114, ВАЗ 2115 и других моделей потребовала применения устройства совершенно иного типа. Большая часть его функциональных действий возложена на диагностику и управление работой практически всех устройств и систем автомобиля.

В основе работы БК ВАЗ 2114 лежит и имеет следующий принцип действия:

  1. Поступление сигналов с датчиков через блок управления, их обработка и выдача сообщений на дисплей, а также возможность вносить коррективы в другие системы. ;
  2. Обработка сигналов от систем, не управляемых контроллером. В случае возникновения нештатных ситуаций на информационном табло отображается соответствующий значок и подается звуковой сигнал.

Как пользоваться такими приборами: краткая инструкция

К установленным приборам прилагается инструкция на штатный бортовой компьютер ВАЗ 2114.Он подробно информирует об этом и инструктирует владельцев машин о том, что нужно сделать так или иначе. Поговорим о том, как пользоваться бортовым компьютером ВАЗ 2114. Для грамотного использования необходимо:

  • Маршрутный компьютер – это очень сложные электронные устройства, наделенные более чем 500 различными функциональными обязанностями. Все это требует внимательного изучения этого устройства. В этом помогает инструкция по эксплуатации. Он хорошо изучен с включенным информационным табло;
  • Больше всего внимания при обучении следует уделять значкам и символам аварийных бригад.
  • На панели приборов есть кнопки, которыми управляет работа БК ВАЗ 2114. Необходимо изучить и запомнить правила работы с ними.

При выборе таких устройств особых требований к ним нет. Выбранная модель должна поддерживать программы для ЭБУ ВАЗ 2114. Сегодня стоимость бортового компьютера ВАЗ 2114 может составлять от 1500 до 4000 рублей. В интернет-магазинах на эти товары можно найти еще меньшую цену.

Немедленно отображать все возможные коды ошибок на информационном табло не имеет смысла.Они не нужны, как в школе наизусть. Мы живем в век онлайн-технологий, находим обозначения этих кодов ошибок, распечатываем и берем с собой в автомат. В случае, если вы увидите персонажей на информационном табло, вы сможете быстро принять правильное решение. Продолжайте движение или обратитесь в службу технической поддержки. К сожалению, бывают случаи, когда бортовой компьютер по ошибке выдает сигнал опасности. Виновником в таких случаях может быть какой-то датчик или сам процессор.Никто не застрахован от неисправности электроники, но в большинстве случаев табло сигнализирует о достоверной информации.

Ниже приведены основные возможные коды ошибок на этом аппарате:

  • 2 – превышено напряжение питания;
  • 3 – проблемы с датчиком уровня топлива;
  • 4 – неисправность датчика, контролирующего температурный режим мотора;
  • 5 – неверный сигнал датчика температуры наружного воздуха;
  • 6 – сигнал перегретого мотора;
  • 7 – слишком низкое давление в системе смазки автомобиля;
  • 8 – Проблемы с тормозной системой;
  • 9 – вспомогательный аккумулятор.

Вы должны реагировать на коды 4, 6 и 8, которые необходимо удалить, и только после этого продолжать работу. После устранения требуется перезагрузка процессора. Ошибки сбрасываются нажатием и удержанием клавиши суточного пробега.

Что делать, когда перестает работать БК

Иногда бывает, что не работает бортовой компьютер. Что в этом случае советуют специалисты? В первую очередь нужно определиться с видом неисправности устройства. Если он совсем не подает «признаков жизни», нужно проверить предохранитель F3, который установлен в цепи питания процессора ВАЗ 2114.Если замена не произвела «оживления» в его работе, проверьте соединительные разъемы.

Описывать суть процесса ремонта столь сложного электронного изделия нет смысла, так как для этого, помимо наличия необходимых устройств и инструментов, необходимо иметь дополнительное образование в области электроники. .

autovaz-2114.ru.

Бортовой компьютер на ВАЗ 2114

Многих автолюбителей интересует вопрос, как работает бортовой компьютер ВАЗ 2114 и как его установить? В настоящее время такое устройство – незаменимый помощник автовладельца.Эти сложные устройства имеют множество функций, но в первую очередь они предназначены для оповещения о работе и работе транспортного средства. Кроме того, маршрутный компьютер очень часто оснащается функцией мгновенного обнаружения ошибок в работе электронного блока управления.

Вернуться в категорию

Как устроен бортовой компьютер автомобиля

Основная задача компьютера – информировать о технических характеристиках автомобиля. Это связано с тем, что бортовой компьютер ВАЗ 2114 подключается к электронному блоку управления через специальную диагностическую линию связи (K-Line), которая с помощью кодированных сигналов сообщает о расходе топлива и работе системы его подача, расход тепла, частота оборотов в минуту и ​​др. Важные данные.

Бортовой компьютер ВАЗ В большинстве случаев устанавливается на панели приборов, поверх центральных дефлекторов воздуха. В тех машинах, где он не установлен, на этом месте есть пластиковая пластина. Стандартный бортовой компьютер ВАЗ 2114 входит исключительно в комплектацию класса люкс.

Стоит обратить внимание на то, что многие устройства, установленные на заводе, имеют ограниченный набор функций, но главное не ошибки чтения. По этой причине некоторые автовладельцы решают выбрать другой «бортовик», с более широкими возможностями, и заменить штатный компьютер.Устройство в некоторых случаях устанавливается на лобовое стекло или на кронштейн.

Есть устройства, по типу напоминающие навигатор. Они, как правило, хоть и более экономичные устройства, но их функции не так широки. Поэтому покупка таких устройств нецелесообразна.

Вернуться в категорию

Основные настройки

Компьютер ВАЗ 2114 большинства моделей отображает следующие параметры:

  • скорость автомобиля;
  • объем оставшегося в баке топлива;
  • время нахождения в пути;
  • частота вращения двигателя;
  • расход топлива;
  • величина нагрева двигателя;
  • температура в салоне;
  • расстояние, которое автомобиль может проехать на оставшемся топливе;
  • расстояние, которое проехал автомобиль;
  • напряжение в бортовой электросети;
  • величина нагрева теплоносителя;
  • расположение дроссельной заслонки;
  • общий воздушный поток;
  • ,
  • коды ошибок и их расшифровка;
  • средний расход топлива автомобиля;
  • сколько топлива израсходовано на текущую поездку;
  • пройденный путь для проезда в километрах;
  • средняя скорость;
  • прочие полезные данные.

Очень полезными функциями обладает сигнализация бортового компьютера. Из названия уже понятно, что он дает сигнал, опережающий автовладелец и неисправности, такие как:

  • перегрев двигателя;
  • перезарядка или недостаточная зарядка аккумулятора;
  • низкий уровень топлива;
  • и некоторые другие.

Цена бортовых компьютеров на ВАЗ зависит от их функциональности, фирмы и модели. Самый распространенный, экономичный вариант по стоимости не превышает 700 р, а удаленные модели могут достигать цены от 4000 р.Есть бортовые компьютеры, включенные в расположение приборов, но стоимость таких опций от 5000 р. В настоящее время основные и известные модели выпускают компании Gamma, Multitronics.

При выборе модели обратите особое внимание, помимо внешнего вида и функциональности, на совместимость бортового компьютера с типом электронной системы управления двигателем вашего автомобиля. Не всегда информация производителей о том, что компьютер приходит ко всем электронным системам управления, верна.


СХЕМА ПОДКЛЮЧЕНИЯ БОРТОВОГО КОМПЬЮТЕРА НА ВАЗ 2114

Установка бортового устройства не занимает много времени и сил, специалист потратит меньше трех минут. Если хотите, ставьте компьютер сами. В комплект любого ЭБУ на ВАЗ 2114 входит инструкция.

Выше описаны все положительные возможности рассматриваемого устройства, но оно того стоит большего. Для примера разберем бортовой компьютер ВАЗ 2114 состояние 115 * 24 и рассмотрим его достоинства.

  1. Установка температуры запуска вентилятора. Эта функция незаменима зимой для контроля нагрева радиатора печи. Для этого просто необходимо контролировать температуру охлаждающей жидкости.
  2. Сушка и прогрев свечами перед запуском двигателя.
  3. При желании можно сменить сорт бензина, например, с 95 на 92 или наоборот, у него появится возможность сбросить настройки и регулировки электронного блока управления. Кроме того, эта функция будет полезна после поездок на большие расстояния, когда двигатель испытывал большую нагрузку.
  4. Функция считывания ошибок – своевременное информирование о техническом состоянии автомобиля, неисправностях датчиков или других элементов.
  5. И много других важных и полезных функций.

Вернуться в категорию

Как установить самому?

Для самостоятельной установки устройства вам понадобятся: Набор отверток

  • ;
  • провод около метра.

Бортовой компьютер устанавливается в такой последовательности.

  1. Снимите заглушку на центральной панели приборов.
  2. Найдите девятиконтактный блок с проводами.
  3. Зафиксируйте провод во второй контактной площадке.
  4. Другой конец провода опущен под панель приборов.
  5. Найдите диагностический блок.
  6. Определите тип диагностической колодки. Здесь 2 варианта: Евро-2 или Евро-3.
  7. Вставьте второй конец провода в гнездо «M» для первого варианта колодки или в седьмое гнездо для второго.
  8. Подключаем бортовой компьютер ВАЗ.
  9. Установите в штатное место.
  10. Проверить правильность установки.

Детально на ВАЗ 2114 Инструкция по установке и схема, входящая во все модели бортовых компьютеров, значительно облегчит задачу. Бывают случаи, когда под панелью приборов нет колодок для бортового компьютера. Затем необходимо приобрести новый девятиконтактный блок и установить его в автомобиль.

При установке бортового компьютера, а также в процессе эксплуатации устройство может сообщать об ошибках, указывающих на поломку или некорректную работу.Ошибки «Крушение K-Line» или «Отсутствие связи с контроллером» информируют об отсутствии контакта или о том, что провод соединения оборван. Осмотрите провод, соединяющий девятиконтактную и диагностическую колодки, возможно, отошел контакт.

Датчик температуры за бортом показывает неверные или ошибочные данные. В тех случаях, когда бортовой компьютер показывает температуру на улице (внешнюю) -50 ° С, это может означать, что провод, подключенный к датчику температуры, оборвался. К тому же может сказать, что такого датчика нет.

Неисправность датчиков свидетельствует о неверной погодной информации, например, температура воздуха -5 ° С, а прибор показывает -30 ° С. Достаточно просто поменять поврежденный датчик.

В наше время бортовой компьютер необходим каждому автовладельцу. Помимо того, что с его помощью можно управлять практически всеми техническими системами автомобиля, устройство предупреждает о неисправностях. Своевременный ремонт или замена поврежденного элемента увеличит срок службы автомобиля.

экспертВаз.ру.

Инструкция по эксплуатации бортового компьютера ВАЗ-2115

Автомобили российского производства оснащены компьютером. Первый бортовой компьютер появился на ВАЗ-2114. Говоря простым языком, бортовой компьютер можно рассматривать как некий электронный справочник как автомобиль. Это необходимо водителю для того, чтобы понимать, в каком состоянии находится его машина, а также какие неисправности в ней появились.

Первые бортовые компьютеры на отечественных автомобилях выполняли такие функции:

  1. Контроль количества залитого в бак топлива.
  2. Примерный расчет расстояния, которое можно проехать на оставшемся топливе.
  3. Отслеживание температуры охлаждающей жидкости в моторе, а также предотвращение его перегрева.

Современный бортовой компьютер на ВАЗ-2115 предназначен для:

  • передачи информации по индикаторам «онлайн»;
  • снята информация на информационной панели;
  • отображение параметров маршрута, таких как текущий расход топлива, время в пути, количество пройденных километров и т. Д.;
  • Диагностика состояния двигателя с последующим выводом ошибки на экран бортового компьютера.

Помимо прочего, в зависимости от комплектации автомобиля на его бортовой компьютер могут поступать следующие данные:

  • информация о времени следующего технического обслуживания автомобиля;
  • информация о необходимости корректировки некоторых функций автомобиля;
  • предупреждение о необходимости продления страхового полиса;
  • информация от организатора;
  • параметры, при которых вентилятор будет автоматически включаться в системе охлаждения.

Принцип работы бортового компьютера

Автомобили типа ВАЗ-2109 оснащались устройствами, выполнявшими функцию роутеров. Напомним, что это были карбюраторные автомобили. Но ВАЗ-2114 и 2115 начали оснащать уже инжекторными силовыми установками, что потребовало использования устройств совершенно другого типа.

Следовательно, основными функциями бортового компьютера на этих автомобилях являются диагностика, так как в рабочем состоянии работают далеко не все системы автомобиля.

Принцип работы бортового компьютера на ВАЗ-2115 следующий:

  • прием с помощью блока управления сигналами, их последующая обработка и выдача необходимой информации на дисплей компьютера;
  • возможность внесения некоторых корректировок;
  • обрабатывает сигналы, полученные от систем, не управляемых контроллером. Если в машине возникла ненормальная ситуация, на бортовом компьютере раздастся звуковой сигнал, и на его экране появится информация об ошибке.

Краткая инструкция по эксплуатации бортового компьютера

Приобретая автомобиль ВАЗ-2115 в комплекте, Вы получаете инструкцию по эксплуатации бортового компьютера. Подробно описано, как это делать в различных ситуациях. А теперь пора поговорить о том, как использовать бортовой компьютер с ВАЗ-2115. Для этого вам необходимо:

  • изучить инструкции, когда включена информационная панель бортового компьютера. Такое действие необходимо, если БК наделен множеством разнообразных функций, справиться с которыми самостоятельно невозможно;
  • Наибольшее внимание следует уделить символам и значкам, относящимся к аварийным бригадам;
  • Работа бортового компьютера ВАЗ-2115 регулируется с помощью специального пульта с кнопками.Поняв, какие функции выполняет та или иная кнопка, управлять БК станет намного проще.

Не нужно запоминать всевозможные коды ошибок. Лучше всего просто найти обозначения всех ошибок интернета, где они, кстати, есть в свободном доступе, распечатать их на листе бумаги и постоянно таскать с собой в машине. А когда вы увидите код той или иной ошибки на информационном табло своего компьютера, вам не потребуется много времени, чтобы понять, что именно он имеет в виду, вам просто нужно взглянуть на напечатанный ранее список.

Практически все современные автомобили оснащены бортовым устройством. Это устройство дает машине множество полезных функций. С его помощью можно узнать суточный пробег автомобиля, мгновенный расход топлива, температуру воздуха, запас топлива в баке. Среди других функций – дополнительные параметры работы – расход воздуха, положение коленчатого вала и заслонки и т. Д. Данные.

Однако наиболее полезной функцией бортового или маршрутного компьютера является предоставление информации об ошибках.Устройство может узнать номер ошибки, возникающей при работе двигателя, и вывести его на экран без дополнительной диагностики. Это позволяет устранить неисправности, избежав платной диагностики или непредвиденного ремонта.

Некоторые модели машин, выпущенных с завода, не имеют этого полезного приспособления, что затрудняет автосервис. Поэтому владельцы стремятся проводить тюнинг ВАЗа самостоятельно. Поставить бортовой компьютер на ВАЗ 2110 своими руками особых проблем не будет.При правильном подключении время работы не займет больше часа. В статье будет показано, как установить и настроить устройство на ВАЗ 2110-2111, а также расскажут о модели и ценах на бортовые компьютеры.

Боковые устройства делятся на несколько типов. На ВАЗ 2110 подходят инжекторные или карбюраторные устройства в зависимости от типа системы питания автомобиля. Дополнительно устройства делятся на стационарные, устанавливаемые только в специально отведенные места, или универсальные, произвольного размера, которые можно поставить в любом удобном месте.

Между прочим есть устройства, которые подходят только для одной модели. Например ВАЗ 20199, а на ВАЗ 2110 не работает. Это может быть причиной того, что устройство неправильно отображает данные. Об этом стоит помнить при покупке и покупке бортового компьютера, который можно установить на эти модели.

Самыми распространенными и удобными приспособлениями на ВАЗ 2110 являются простые 110-х5 гос, цена на которые начинается от 2-3 тысяч рублей. Бортовик совместим со старой панелью и имеет ряд простых функций, таких как информация о расходе топлива, температуре охлаждающей жидкости в баке, примерном запасе хода и пробеге до предстоящего, связанного затем с расшифровкой ошибок двигателя.

Лучше всего отдавать предпочтение более дорогим инструментам, таким как Omega 168, Orion или Mutltonix. Такие устройства обладают расширенным набором полезных функций, которые существенно упростят эксплуатацию автомобиля. И вас не пугает, сколько стоит такой бортовой компьютер. Максимальная стоимость продвинутых БК, которые идут вместе с приборной панелью, упрощая установку, достигает 10-12 тысяч рублей.

Основные отличия инжектора БК от карбюратора


Основные отличия БК в зависимости от типа мощности заключаются в возможностях бортовой на ВАЗ 2110.Тип карбюратора самый простой. Основная причина в том, что карбюраторы более механически регулируются, а электронике отводится второстепенная роль. Поэтому его стандартный набор функций крайне мал. Вы можете узнать о:

  • время суток или настроить будильник;
  • текущий и средний расход топлива, а также оборот хода;
  • средняя скорость и режим движения;
  • температура двигателя или сложный воздух;
  • диагностическая информация, позволяющая узнать об ошибке двигателя и расшифровать ее.

Недостатки инжектора БК



Некоторые модели ВАЗ 2110 оснащены штатным бортовым компьютером. У данной модели есть ряд недостатков и ограничений. Например, модель слабо взаимодействует с электронным блоком управления (ЭБУ) и не позволяет получать данные через специальный диагностический разъем. Однако с такой проблемой сталкиваются только автомобилисты, бортовой компьютер в государстве. К тому же лечится стандартными заводскими настройками перепрошивки.

Если БК устанавливается на ВАЗ 2110 отдельно, то его легко можно настроить под себя. При правильном подключении устройство не доставит проблем. Если по-прежнему возникают трудности, например, загорелась контрольная лампа, которая показывает диагностику, что такой код ошибки не существует.

Это значит, что контакты бортового компьютера могут сместиться или выйти из строя в электронной системе. Вы должны перезапустить БК или отключить его на несколько минут.Далее повторяем и настраиваем устройство согласно инструкции по эксплуатации.

  • некоторые модели бортовиков не позволяют читать ошибки;
  • неправильное подключение ЭБУ на ВАЗ 2110 может вызвать ошибки в системе зажигания;
  • показывает неверные значения расхода топлива из-за неисправности датчика расхода воздуха.

Правила передвижения на автомобиле с инжектором


Автомобиль, оснащенный инжектором, менее подвержен влиянию температуры окружающей среды.Однако в сильный мороз инжекторная Лада тоже испытывает трудности с запуском. Необходимо использовать бортовой компьютер с функцией подогрева свечей. Каждый раз, когда температура опускается ниже определенного значения, и автомобиль выключается, проводится специальный подогрев хранилища, позволяющий обеспечить стабильный запуск двигателя.

Также двигатель на ВАЗ иногда перегревается, что может стать причиной неисправности клапана и дорогостоящего ремонта. Однако это возможно при неисправности системы охлаждения.При необходимости можно активировать функцию тропик для бортового компьютера ВАЗ 2110. При достижении температуры, превышающей указанное владельцем значение, включается вентилятор принудительного охлаждения.

Плюсы bk

Установка компьютера на ВАЗ 2110 откроет массу хороших вариантов и имеет огромное количество преимуществ:

  • наличие бортового компьютера позволяет узнать о потоке хода;
  • умение совмещать компьютер и навигатор;
  • вариант подогрева свечей отключенного автомобиля;
  • возможность проверять ошибки и немедленно их устранять.Замена подшипника, вызвавшего неисправность
  • значительно дешевле последующего капитального ремонта.

Установка БК на форсунку

Подключить бортовой компьютер достаточно просто. ВАЗ 2110 предлагает несколько моделей – обычную, занимающую стандартные часы, или универсальную, которая может располагаться по своему усмотрению.

При необходимости можно установить бортовой компьютер помимо штатного. Это сэкономит место на панели. Например, на ВАЗ 2112 вместо штатной вилки блока CAEO устанавливается сигма или госкомпьютер и разъединение контактов не требуется.Необходимо присоединить три контакта – 12 вольт, K-Line и массу.

Руководство пользователя



Дополнительно стоит настроить компьютер на ВАЗ 2110 после того, как все устройства будут установлены. На устройстве, как правило, есть специальный крестик. Эти кнопки помогают настроить инструмент. Например, чтобы подключить датчик уровня топлива к сливу бака, для включения прибора нажмите кнопку диагностики.

Прибор проанализирует, и после отображения будет числовое обозначение.Такое количество бензина надо заливать. После компьютер переходит к другому этапу анализа. После его завершения можно заливать полный бак. Полный набор настроек указывается в инструкции по эксплуатации конкретного прибора и делает выбор в пользу желаемых функций.

Правильная работа



При правильном подходе установленный БК не доставит проблем. Однако если он показывает недостоверную информацию, то стоит снять бортовой компьютер и проверить его в исправном состоянии.Как снять девайс – понятно. Ведь у него неработающий разъем, соответственно демонтировать его нужно в обратном порядке. Главное помнить, что это хрупкая вещь и ее можно сломать.

После демонтажа проверить целостность пайки и проводов, устранить обрывы . После этого поместите устройство на место, где оно стояло раньше, и снова насладитесь исправным устройством.

Что показывает бортовой компьютер на ВАЗ 2114. Боковые компьютеры на ВАЗ, ЛАДА (инжектор).Установка временных параметров

Автомобили российского производства оснащены компьютером. Первый бортовой компьютер появился на ВАЗ-2114. Говоря простым языком, бортовой компьютер можно рассматривать как некий электронный справочник как автомобиль. Это необходимо водителю для того, чтобы понимать, в каком состоянии находится его машина, а также какие неисправности в ней появились.

Первые бортовые компьютеры на отечественных автомобилях выполняли такие функции:

  1. Контроль количества залитого в бак топлива.
  2. Примерный расчет расстояния, которое можно проехать на оставшемся топливе.
  3. Отслеживание температуры охлаждающей жидкости в моторе, а также предотвращение его перегрева.

Современный бортовой компьютер на ВАЗ-2115 предназначен для:

  • передача информации по показателям «онлайн»;
  • отозвала информацию на информационной панели;
  • отображений параметров маршрута, таких как текущий расход топлива, время в пути, количество пройденных километров и т. Д.;
  • Диагностика состояния мотора с последующим выводом ошибки на экран бортового компьютера.

Помимо прочего, в зависимости от комплектации автомобиля на его бортовой компьютер могут поступать следующие данные:

  • информация о времени следующего технического обслуживания автомобиля;
  • информация о необходимости корректировки некоторых функций автомобиля;
  • предупреждение о необходимости продления страхового полиса;
  • информация от организатора;
  • параметры, при которых вентилятор будет автоматически включаться в системе охлаждения.

Принцип работы бортового компьютера

Автомобили типа ВАЗ-2109 оснащались устройствами, выполнявшими функцию роутеров. Напомним, что это были карбюраторные автомобили. Но ВАЗ-2114 и 2115 начали оснащать уже инжекторными силовыми установками, что потребовало использования устройств совершенно другого типа.

Таким образом, основными функциями бортового компьютера на этих автомобилях являются диагностика, так как в рабочем состоянии работают далеко не все системы автомобиля.

Принцип работы бортового компьютера на ВАЗ-2115 следующий:

    ,
  • прием с помощью блока управления сигналами, их последующая обработка и выдача необходимой информации на дисплей компьютера;
  • возможность внесения некоторых корректировок;
  • обрабатывает сигналы, полученные от систем, не управляемых контроллером. Если в машине возникла ненормальная ситуация, на бортовом компьютере раздастся звуковой сигнал, и на его экране появится информация об ошибке.

Краткая инструкция по эксплуатации бортового компьютера

Кстати, часто бывает, что бортовой компьютер подает совершенно необоснованный сигнал опасности. Причиной тому может быть некорректно работающий процессор бортового компьютера или какой-то датчик. Помните, от ошибок электроники никто не застрахован. Тем не менее, в подавляющем большинстве случаев бортовой компьютер ВАЗ-2115 работает вполне нормально.

Представляем вашему вниманию наиболее частые коды ошибок с их расшифровкой:

  • 2 – превышено напряжение бортовой сети;
  • 3 – Датчик уровня топлива неисправен;
  • 4 – неисправен датчик, отвечающий за температуру мотора;
  • 5 – Датчик температуры воздуха снаружи передает предупреждающие сигналы;
  • 6 – перегрев мотора;
  • 7 – в системе смазки автомобиля наблюдается очень низкое давление;
  • 8 – обнаружены проблемы в тормозной системе;
  • 9 – Низкий заряд аккумулятора.

Если во время движения на бортовом компьютере автомобиля появились цифры 4, 6 или 8, его следует немедленно остановить, устранив проблему, и только после этого продолжить движение. Но после этого потребуется перезагрузить процессор. Вы можете сбросить ошибку, просто удерживая нажатой кнопку ежедневного пробега в течение нескольких секунд.

Что делать, если на ВАЗ-2115 перестал работать бортовой компьютер


Иногда бывает, что при полном состоянии автомобиля бортовой компьютер полностью отказывается работать.Как поступить в этом случае?

Конечно, можно попробовать устранить проблему самостоятельно. Но все же намного лучше, если этот специалист состоится. Именно он может достоверно определить причину неисправности устройства.

Но прежде чем идти в сервисный центр, первое, что нужно сделать, это проверить предохранитель F3, который он мог просто повернуть обратно. Устанавливается в цепочку питания процессора ВАЗ-2115. Если после замены предохранителя бортовой компьютер в дальнейшем не подает признаков жизни, можно также проверить разъемы для его подключения.Повторяю: если вы не электрик и совсем не разбираетесь в электронике, эту задачу стоит поручить профессионалу.

Помните, любую неисправность, которую показывает бортовой компьютер, можно устранить, как и поломку боковой части бортового компьютера. Но, как говорится, лучше проблему предотвратить, чем потом решать. Поэтому каждую машину нужно содержать в исправном состоянии, вовремя проходить техосмотр и заменять вышедшие из строя запчасти.Помимо прочего, лучше вообще не допускать поломки деталей, а заменять их по мере износа. Только в этом случае управление автомобилем будет безопасным с технической точки зрения, и во время поездки не возникнет нештатных ситуаций, связанных с неправильной эксплуатацией автомобиля.

Накорми свой автомобиль – гарантия безопасности как водителя, так и пассажиров.

Многих автолюбителей интересует вопрос, как работает бортовой компьютер ВАЗ 2114 и как его установить? В настоящее время такое устройство – незаменимый помощник автовладельца.Эти сложные устройства имеют множество функций, но в первую очередь они предназначены для оповещения о работе и работе транспортного средства. Кроме того, маршрутный компьютер очень часто оснащается функцией мгновенного обнаружения ошибок в работе электронного блока управления.

Как устроен бортовой компьютер автомобиля

Основная задача компьютера – сообщить технические характеристики автомобиля. Это связано с тем, что бортовой компьютер ВАЗ 2114 подключается к электронному блоку управления через специальную диагностическую линию связи (K-Line), которая с помощью кодированных сигналов сообщает о расходе топлива и работе системы его подача, расход тепла, частота оборотов в минуту и ​​др. Важные данные.

Бортовой компьютер ВАЗ В большинстве случаев устанавливается на панели приборов, поверх центральных дефлекторов воздуха. В тех машинах, где он не установлен, на этом месте есть пластиковая пластина. Стандартный бортовой компьютер ВАЗ 2114 входит исключительно в комплектацию класса люкс.

Стоит обратить внимание на то, что многие устройства, установленные на заводе, имеют ограниченный набор функций, но главное не ошибки чтения. По этой причине некоторые автовладельцы решают выбрать другой «бортовик», с более широкими возможностями, и заменить штатный компьютер.Устройство в некоторых случаях устанавливается на лобовое стекло или на кронштейн.

Есть устройства, по типу напоминающие навигатор. Они, как правило, хоть и более экономичные устройства, но их функции не так широки. Поэтому покупка таких устройств нецелесообразна.

Основные настройки

Компьютер ВАЗ 2114 большинства моделей отображает следующие параметры:

  • скорость автомобиля;
  • объем оставшегося в баке топлива;
  • часов на время в пути;
  • Частота вращения двигателя
  • ;
  • расход топлива;
  • величина нагрева двигателя;
  • температура в салоне;
  • расстояние, которое автомобиль может проехать на оставшемся топливе;
  • расстояние, которое проехала машина;
  • напряжение в бортовой электросети;
  • величина нагрева теплоносителя;
  • расположение дроссельной заслонки;
  • общий воздушный поток;
  • Коды ошибок
  • и их расшифровка;
  • средний расход топлива автомобиля;
  • сколько топлива израсходовано на текущую поездку;
  • пройденного пути для проезда в километрах;
  • средняя скорость;
  • другие полезные данные.

Очень полезными функциями обладает сигнализация бортового компьютера. Из названия уже видно, что он дает сигнал, опередивший автовладельца ошибку и неисправности, например:

  • перегрев двигателя;
  • перезарядка или недостаточный заряд аккумулятора;
  • низкий уровень топлива;
  • и некоторые другие.

Цена бортовых компьютеров на ВАЗ зависит от их функциональности, фирмы и модели. Самый распространенный, экономичный вариант по стоимости не превышает 700 р, а удаленные модели могут достигать цены от 4000 р.Есть бортовые компьютеры, включенные в расположение приборов, но стоимость таких опций от 5000 р. В настоящее время основные и известные модели выпускают компании Gamma, Multitronics.

При выборе модели обратите особое внимание, помимо внешнего вида и функциональности, на совместимость бортового компьютера с типом электронной системы управления двигателем вашего автомобиля. Не всегда информация производителей о том, что компьютер приходит ко всем электронным системам управления, верна.

СХЕМА ПОДКЛЮЧЕНИЯ БОРТОВОГО КОМПЬЮТЕРА НА ВАЗ 2114

Установка бортового устройства не займет много времени и сил, специалист потратит меньше трех минут. Если хотите, ставьте компьютер сами. В комплект любого ЭБУ на ВАЗ 2114 входит инструкция.

Выше описаны все положительные возможности рассматриваемого устройства, но оно того стоит больше, чем они. Для примера разберем бортовой компьютер ВАЗ 2114 состояние 115 * 24 и рассмотрим его достоинства.

  1. Установка температуры запуска вентилятора. Эта функция незаменима зимой для контроля нагрева радиатора печи. Для этого просто необходимо контролировать температуру охлаждающей жидкости.
  2. Сушка и прогрев свечами перед запуском двигателя.
  3. При желании можно сменить сорт бензина, например, с 95 на 92 или наоборот, будет возможность сбросить настройки и регулировки электронного блока управления. Кроме того, эта функция будет полезна после поездок на большие расстояния, когда двигатель испытывал большую нагрузку.
  4. Функция считывания ошибок – своевременное информирование о техническом состоянии автомобиля, неисправностях датчиков или других элементов.
  5. И многие другие важные и полезные функции.

На пассажирах «Десятой семьи» рядом с блоком индикации всегда установлены часы или компьютер. Теперь такие компьютеры называют «бортовыми компьютерами» (БК). Дисплей компьютера при выключенном зажигании показывает время, но это не единственная его функция! Перечислим все возможности бортового компьютера на ВАЗ-2112, и прилагаемая ВАЗ инструкция нам в этом поможет.В инструкции были скопированы таблицы, важные при настройке.

О каком БК идет речь? Ответ виден на видео.

Бортовой компьютер Foreway: краткая экскурсия

Внешний вид лицевой панели показан на фото ниже. Вам необходимо запомнить основные клавиши: 1, 2, 3 и 5. Все функции разделены на три группы. Нажав кнопку 1, вы можете просмотреть функции первой группы. То же касается и других ключей.

Конюшня БК для хэтчбека Лада-112

Спрашивает, а зачем тебе кнопка 5? Находясь в любой из трех групп, эту кнопку используют дополнительные функции. Кстати, их два.

В каждой группе дополнительные функции различаются.

Пример с прокруткой

При выключении зажигания мы видим часы на дисплее. Попробуем включить зажигание и нажать 1. Саму кнопку можно нажимать сколько угодно раз – функция переключается циклически.Их три.

Группа функций «Время»

Если нужны дополнительные функции, нажмите на кнопку 5. Мы рассмотрели, как использовать штатный бортовой компьютер на ВАЗ-2112, но инструкция подходит для любых «десятков».

Работа БК в разных режимах

Сказано выше как пользоваться БК в “временном” режиме. Группа «Время» первая, но есть еще две – «топливо», «путь». Даем таблицу для них.

Группа функций «Топливо»

Выше приведена таблица для кнопок 2 и 5.

Группа функций «Путь»

Вот функции, включенные в кнопки 3, 5.

Инструкции по программированию

Будем менять разные настройки. А попробуйте включить будильник, поменять яркость подсветки и т. Д. Так, компьютерное программирование на ВАЗ-2112 упоминается еще и.

Настроить датчик уровня топлива

Резервуар сначала остается пустым. Включите функцию «Уровень топлива» (2-5) и нажмите кнопку 4 более двух секунд.Далее выполнить шаги:

  1. Нажмите кнопку 3 на одну секунду, пока не появится звуковой сигнал;
  2. Залейте в бак три литра топлива. Ждем 10-20 секунд и повторяем шаг 1;
  3. Повторяем шаги 1 и 2 до 39 литров прячем.

Мы используем сигнал превышения скорости

Нажатие кнопки 3 включает функцию «средней скорости». Нажимаем на кнопку 4. Далее кнопками 5 и 6 устанавливаем нужные числа. В конце нажмите кнопку 4.

Для отключения опции используйте верхнее пороговое значение: 190 или 200 км / ч.

Изменить яркость подсветки

Используем функцию 1-3 «время с остановками». Нажмите кнопку 4. Клавиши 5 и 6 настроены. Нажмите кнопку 4.

Будильник

Перейдите в опцию «Будильник» (дополнительная функция в списке «Часы»). Нажмите кнопку 4. Далее установите значение часов (клавиши 5 и 6), нажмите кнопку 4, установите значение минут (клавиши 5 и 6). При нажатии кнопки 4 включается будильник.

Будильник в машину – вещь нужная

Осталось понять, как выключить будильник. Проделайте все шаги перед установкой значения часов, а затем нажмите кнопку 1. Будильник должен быть выключен!

Как настроить календарь и часы

Мы дошли до самой сложной главы. Сразу переходим к действию:


Для быстрой настройки выполните шаги 1 и 2.Если затем нажать кнопку 1, показания часов округляются: было 13:57, и будет 14:00. Или иначе: было 14:05, будет 14:00.

Видео пример: Неплохая самоделка БЦ

Выбор неисправного бортового ЭБУ на ВАЗ-2112

Наша редакция 2112 с Gamma GF 212 BC. Мы полностью ими довольны.

Самым популярным нестандартным БК на ВАЗ-2110 является модель GAMMA GF 212.

Его стоимость около 2500 рублей .Установка простая, нужно просто подключить к K-линии в диагностическом разъеме и вывести провод питания.

Есть такие полезные функции, как задувание свечей и тд. Мы можем только рекомендовать его среди большого набора моделей, представленных на рынке.

Начнем с того, что установить бортовой компьютер в штатное место на ВАЗ 2114 и другие модели Самар не так уж и сложно. В установке бортового компьютера в принципе нет жгутов с проводами и гайками (если, конечно, к вам в машине никто не пробовал и ничего не менял).Знающий человек настроит вам бортовой компьютер на какие-то 2 минуты, так что не стоит бояться рук на ногах и вперед с песней =).

Зачем вам бортовой компьютер?

В прошлых статьях мы уже говорили, что для этого нужно и какие бывают. Но позволю себе повторить, чтобы вы четко осознавали все преимущества существования побочного компьютера, и потребителей, наверное, нет, разве что трата денег на покупку и все.

Взять, к примеру, бортовой компьютер Staff 115 × 24. Имея в наличии данную модель, вы можете:

  1. установить температуру запуска вентилятора радиатора; Эта функция очень полезна, например, в зимний период времени, когда можно контролировать температуру охлаждающей жидкости, тем самым контролировать температуру радиатора печки.
  2. очень помогает функция сушки и подогрева свечей перед запуском двигателя.
  3. функция сброса настроек и регулировок нужна для перехода на бензин с более высоким или низким октановым числом (от 92 до 95 и наоборот), эта функция также нужна для сброса настроек после длительной поездки с повышенной нагрузкой на двигатель.
  4. возможность считывать ошибки позволяет следить за состоянием автомобиля, вовремя менять неработающие датчики, элементы.

Инструкция по установке бортового компьютера

В этой статье мы рассмотрим процесс установки дополнительного компьютера Prestige с функцией диагностики и чтения ошибок.

Для работы нам понадобится:

  • Отвертки
  • Бортовой компьютер
  • ,
  • длина провода 1М.

Снимаем заглушку на центральной торпеде и ищем в ней 9-контактную колодку проводов.Эта обувь должна быть на всех автомобилях нашей модели. Осталось только подключить блок к компьютеру и все, а нам нужно провести линию.

Как провести линию?

  1. Берем наш провод и устанавливаем во второй контакт нашей колодки.
  2. Противоположный конец провода закидываем под панель приборов внизу на диагностическую площадку (для удобства можно отписать правую боковую панель).
  3. Перерезав провод к диагностической колодке, подключите ее к разъему «М», если у вас колодка Евро-2 или в 7 розетку, если у вас колодка Евро-3 (очень часто бывает, что диагностическая колодка на Евро-3 устанавливается на опоры автомобиля вверх, считайте)
  4. Теперь подключите бортовой компьютер, вставьте в штатное место и проверьте.

Для более полного и наглядного представления работы представлена ​​схема.

Что делать, если под панелью приборов нет колодок для бортового компьютера?

В этом случае остается только собрать новый блок: купить 9-контактный блок и отнести к нему по следующей схеме:

  • Сигнал расхода топлива (зеленый провод)
  • зажигание (оранжевый провод)
  • + 12 Вольт (красный / белый провод) красный провод с белой полосой
  • масса (черная)
  • датчик скорости (коричневый провод)
  • 6к линия (чаще всего серый или черный провод)
  • немой (зеленый / красный провод) Зеленый провод с красной полосой
  • подсветка (белый провод, или можно взять из габаритов кнопку)
  • датчик уровня топлива (розовый)

Ошибки при подключении / работе бортового компьютера

Ошибка: «Нет связи с контроллером» или «кластер к линии».

Эта ошибка указывает на то, что линейное соединение не подключено или произошел контакт. Проверить провод по схеме, описанной выше. Скорее всего слетел контакт с диагностической колодкой.

Ошибка: неверные показания датчика температуры прямоугольной формы.

Если у вас температура за бортом -40, это говорит о том, что обрыв провода произошел на датчике температуры, либо такого датчика нет вообще. Если температура например -25, а на улице только -10, то датчик нужно заменить на добро.

Также еще лет 15-20 назад компьютер в автомобиле считался элементом роскоши и устанавливался на автомобили самых топовых производителей и оборудования, чего, конечно, нельзя было сказать о представителях отечественного рынка.

Видеоотчет по установке бортового компьютера на ВАЗ-2114

Но время идет, технологии и автомобили меняются, и сегодня установка бортового компьютера может позволить себе любой человек и установить его практично на любую модель автомобиля.Ведь именно с помощью этих устройств можно контролировать состояние всех узлов и агрегатов, а также контролировать работу систем в целом. Ниже мы расскажем, как самостоятельно установить бортовой компьютер на ВАЗ-2114.

Зачем нужен БК на ВАЗ-2114?

После установки на свой автомобиль БК (бортовой компьютер – прим.) Вы сможете в реальном времени отслеживать работу всех систем, получая всю информацию прямо на экране.

Показания собак

Большое количество современных БК способны отображать следующую информацию:

  • Реальная скорость автомобиля.
  • Пробег.
  • Средняя скорость.
  • Остаток топлива в баке.
  • Расстояние, которое автомобиль может проехать на оставшемся топливе.
  • Оборот двигателя.
  • Температура охлаждающей жидкости.
  • Время, затраченное на поездку.
  • Индикаторы среднего и мгновенного расхода топлива.
  • Температура внутри салона и двигателя.
  • Напряжение аккумулятора.
  • Расход воздуха.
  • Положение дроссельной заслонки.
  • Отображение кодов ошибок (их голосовая поддержка есть не на всех моделях – прим.).

Какой BC выбрать?

Ассортимент доступной продукции для ВАЗ-2114 достаточно велик, однако брать самую дешевую и впервые попавшуюся ему на глаза не стоит обращать внимание на следующий список первым:


Не бойтесь, что стоимость некоторых моделей может составлять около 5000 рублей (а если есть определенные варианты и больше – прим.), Потому что в этом случае вы сначала платите за функциональность, стабильность и точность работы информация, отображаемая на экране.

Отличие отдельного БК от БК на панели управления

На различных форумах довольно много сторонников и противников отдельного бортового компьютера, последние считают такое устройство излишеством, показывая достаточность тех данных, которые отображаются в окне панели приборов.

В определенно, наверняка скажу вам, что такое суждение ошибочно, потому что “обычный” БК, если его конечно можно так назвать, не способен отображать даже 1 \ 10 из тех функций, на которые способен его аналог.Но связано это просто так, что объем информации, поступающий от ЭБУ на панель управления, просто нечего обрабатывать, когда, как в БК, одновременным вычислением информации занимается специальный процессор.

Подготовка к установке

Перед началом установки необходимо выполнить некоторые подготовительные работы:

  1. Решите, какие параметры вы хотите получать от BC, потому что от этого выбора зависит количество подключаемых проводов. Для этого мы предлагаем вам более подробную инструкцию с инструкциями, а когда ее недостаточно, вы всегда можете найти информацию в Интернете.
  2. Определите место установки БК, и если это штатное место на ВАЗ-2114, то модель следует подбирать по соответствующим размерам.
  3. Помните, что после установки БК можно будет подключиться к компьютеру или ноутбуку для загрузки обновлений, поэтому установка на месте установки все равно не стоит.

Демонтаж старого бортового компьютера

Если на вашем автомобиле уже установлен штатный БК, чаще всего с названием «состояние», он все равно захочет его поменять, потому что та информация, которую он способен передавать, и современные аналоги сильно различаются.

  1. Отсоединить минусовой провод от аккумуляторной батареи. Это необходимо для того, чтобы исключить факты короткого замыкания при демонтаже.
  2. Снимите магнитолу, предварительно сняв ее защитный фартук.
  3. Когда ничего не мешает можно переходить к отключению всех проводов.
  4. Если они успешно отключены, а магнитола разобрана, можно аккуратно отсоединить насадки БК.
  5. После разборки осмотрите все провода на предмет повреждений и коррозии.
  6. Если до установки нового компьютера есть время, лучше всего все контакты обмотать изолентой. Однако, когда работы производятся сразу, в этом нет необходимости. Как правильно установить БК на ВАЗ-2114 написано ниже.

Пошаговый порядок установки бортового компьютера на ВАЗ-2114

Для того, чтобы установить бортовой компьютер в систему автомобиля, не обязательно быть специалистом в этой области, достаточно внимания и времени.


При подключении проверьте все по установке установки и правильности работы БК при работающем двигателе.

выводы

Как вы сами убедились, для того, чтобы установить БК своими руками, не требуется специальных навыков, но достаточно следовать нашим инструкциям.

Принудительный запуск вентилятора на ноутбуке. Принудительный вентилятор на ноутбуке Принудительный вентилятор на ваз

Многие обратили внимание на то, что температура, при которой включается вентилятор радиатора на ВАЗе, завышена по сравнению с рабочей температурой мотора.Производители стараются снизить количество вредных выбросов, так как при высоких температурах топливо лучше сгорает вместе с комплектующими.

Но есть не только положительный эффект, но и отрицательный. Если двигатель немного перегреется, то для металла внутри начинаются разрушительные процессы, поэтому износостойкость снижается. Если не учитывать, что электрические компоненты могут выйти из строя, что повлияет на включенный вентилятор, то время, чтобы заметить перегрев, будет меньше, чем при нормальной температуре.

Нам нужно обеспечить равномерное управление двигателем. Это можно сделать за счет того, что создается параллельная цепь включения вентилятора. Положительный провод необходимо подключить к одному контакту, а отрицательный – к переключателю через параллельный провод.

Стоит упомянуть дополнительные функции, позволяющие контролировать нормальную температуру двигателя. На схеме подключения реле отсутствует, для работы достаточно простого переключателя.

Этот способ не заменяет штатную схему работы вентилятора, а лишь альтернативный вариант работы агрегата при низких температурах. Водитель должен контролировать весь процесс.

Если мотор на автомобиле перегревается, но такая схема подключения реализована, то лучше еще раз проверить систему охлаждения, убедившись в ее работоспособности.

Как только выявятся признаки перегрева, то есть стрелка вошла в красную зону, указывающую на температуру, но шарика пара из моторного отсека все равно нет, то включить отопитель салона на полную мощность.

Это поможет снизить температуру охлаждающей жидкости в системе охлаждения. Затем нужно включить аварийку, выжать педаль сцепления и откатиться на обочину. Автомобиль нельзя выключить сразу, двигатель на нормальных оборотах холостого хода проработает около пяти минут, а обогреватель по-прежнему должен работать на полную мощность. Только теперь можно открыть капот и осмотреть моторный отсек.

Нужно попробовать определить, откуда идет пар, посмотреть, есть ли в расширительном бачке охлаждающая жидкость, проверить целостность термостата, радиатора и резиновых шлангов.

В отличие от Моквичей, у ВАЗов нет врожденных проблем, связанных с постоянным кипением летом, а в Самаре тем более. Но есть момент. Даже несколько. Во-первых, сейчас мы не представляем свою жизнь без пробок и пробок. Во-вторых, запчасти на ВАЗ дешевые, но качество, увы, соответствует цене … Иными словами, закипеть в пробке можно из-за одной копейки – датчика температуры, который включает вентилятор при достигается определенная температура.И даже если он не выходит из строя, а просто долго не работает должным образом и мотор будет часто перегреваться, можно влететь в довольно приличный ремонт двигателя.

Сейчас лето и поэтому эта тема достаточно актуальна.

Но есть довольно простой вариант, как уберечься от перегрева мотора в пробке жарким летом и от кукареканья в пробке при остывании мотора (если датчик закрывается и мотор закипает) . Достаточно просто сделать кнопку принудительного включения вентилятора радиатора.

Все, что нужно для этой доработки, – это провод и кнопка или тумблер (что угодно, любой переключатель, который может замкнуть цепь).

Датчик температуры предназначен для замыкания цепи при достижении определенной температуры и тем самым включения вентилятора на радиаторе. Все, что нам нужно сделать, это просто перебросить 2 провода от датчика в салон, так сказать параллельно, и подключить их к переключателю. Если датчик не включает вентилятор, можно это сделать!

Во время активного использования ноутбуков многие пользователи часто сталкиваются с чрезвычайно сильным нагревом устройства, особенно летом.Систематический перегрев влияет не только на производительность и скорость работы, но и сокращает срок службы компонентов. Для того, чтобы снизить температуру, нужно на ноутбуке включить вентилятор на максимум, тем самым повысив эффективность охлаждения.

Solutions

Функционирование системы охлаждения полностью зависит от BIOS. Стоит учесть тот факт, что по заводским настройкам система охлаждения работает не на полную мощность, а только на 50% для минимального энергопотребления и снижения шума.Практически на всех материнских платах есть возможность управления кулерами с помощью.

Чтобы принудительно включить кулер на ноутбуке, вы можете использовать один из следующих способов:

Изменение настроек может вызвать дополнительный шум и увеличить энергопотребление. Поэтому в первую очередь следует разобрать и тщательно очистить ноутбук, в том числе от скопившейся пыли, которая может быть первопричиной перегрева.

Все представленные ниже способы одинаково подходят для ноутбуков различных фирм (samsung, hp, asus, lenovo и др.))

Включение кулера через BIOS

Для принудительного запуска кулера достаточно изменить некоторые настройки в bios’е.

Итак, что нужно сделать:


Внешний вид раздела «Hardware Monitor» может незначительно отличаться в зависимости от версии BIOS. Но настройки всегда остаются прежними, поэтому вы можете легко включить вентилятор ноутбука и без особого труда изменить его режим работы:


Smart Mode Options :

  • Silent – энергосбережение и бесшумная работа.
  • Стандарт – работает на половинной мощности.
  • Performance and Turbo – максимальная скорость кулера.

Способ программирования

Также можно принудительно включить вентилятор на ноутбуке с помощью программы Speedfan. Не могу не отметить простой и удобный интерфейс, многоязычный и бесплатный, поэтому рекомендую.

Что нужно сделать :


Работоспособность двигателя при движении в жаркую погоду, с нагрузкой и особенно в пробках зависит от вентилятора охлаждения радиатора ВАЗ 2114.Иногда не срабатывает тепловое реле вентилятора и перегревается мотор.

Устранить такую ​​поломку на месте сложно, поэтому лучше предварительно установить кнопку принудительного запуска вентилятора, с помощью которой можно при необходимости включить охлаждение радиатора для предотвращения перегрева двигателя.

Что нужно для установки кнопки включения вентилятора ВАЗ 2114

Перед тем, как сделать пуговицу на вентилятор ВАЗ 2114, необходимо подготовить следующие комплектующие:

  • реле четырехконтактное;
  • кнопка на приборной панели;
  • колодки разъема для реле и кнопок включения;
  • 5 метров провода сечением 0.75 мм кв.

Схема подключения кнопок

Для возможности включения вентилятора вручную кнопка включения вентилятора ВАЗ 2114 устанавливается в бортовой сети параллельно с тепловым реле, которое срабатывает при повышении температуры охлаждающей жидкости. Возможны два варианта подключения кнопки: напрямую или с помощью электромагнитного реле.


В первом случае через контакты кнопки вырвутся слишком сильно по току и быстро выйдут из строя. Поэтому правильное подключение вентилятора нужно производить только через реле.В этом случае через кнопку, управляющую электромагнитом реле, будет протекать только небольшой ток.
К клеммам контактов реле (тех, которые разомкнуты при отсутствии питания на электромагнит) подключают пару проводов: один с выхода теплового реле, другой – со входа. В этом случае при подаче напряжения на соленоид реле включается вентилятор радиатора. «Массу» реле можно подключить к ближайшему болту, а «плюс» – от блока предохранителей.Причем его лучше подключить к выводу предохранителя, который обесточивается при выключенном зажигании. Например предохранитель F10. В этом случае, даже если вы забудете выключить вентилятор, он перестанет работать при выключении зажигания. В противном случае есть риск поставить аккумулятор «в ноль», оставив машину на парковке с включенным вентилятором.

Установка принудительного включения вентилятора ВАЗ 2114

Работу следует начинать с отсоединения клеммы «масса» от АКБ, чтобы не произошло короткого замыкания при подключении электрической цепи.
Порядок установки кнопки следующий:

  1. Подготовьте блок, к которому будет подключена кнопка принудительного включения вентилятора ВАЗ 2114. Для этого оставьте на нем 4 клеммы с проводами: две центральные кнопки для подсветки и две угловые для управления цепью питания электромагнитного реле.
  2. Подсоедините два провода с наконечниками к проводам питания электровентилятора, идущим к реле К1 (клеммы 30 и 87). Для этого нужно зачистить часть изоляции на проводах, подходящих к реле, и прикрутить к ним отрезки проводов, которые будут идти к реле.В идеале соединение лучше паять, но можно сделать и просто тугую закрутку. Стыки необходимо тщательно заизолировать.
  3. Подсоедините наконечники подключенных проводов к гнезду реле к клеммам 30 и 87.
  4. Подсоедините провод управления от блока кнопок к клемме 85 реле и подключите клемму 86 с проводом к массе автомобиля.
    Установите кнопку вентилятора в свободный слот на приборной панели, предварительно вынув заглушку.
  5. Установите реле в удобном месте, например, под приборной панелью автомобиля, и закрепите его.
  6. Подключаем “массу” к АКБ.
  7. Включите зажигание и нажмите кнопку включения вентилятора. Реле должно щелкнуть и мотор вентилятора должен включиться.

На этом установка выключателя принудительного вентилятора на ВАЗ 2114 завершена.

При активном использовании ноутбуков, особенно в жаркое время года, пользователи часто сталкиваются с сильным нагревом. Систематический перегрев приводит не только к замедлению работы ОС и периодическому самовыключению ПК, но и к преждевременному выходу из строя процессора, материнской платы или других элементов конструкции.Чтобы снизить температуру ноутбука, можно принудительно включить вентилятор, входящий в систему охлаждения ноутбука, изменив некоторые его настройки программно.

Способы управления кулером на ноутбуке

В портативных компьютерах за нормальное функционирование системы охлаждения отвечает BIOS. При этом заводские настройки предусматривают работу вентилятора только на 50% от его максимальной мощности. … Это сделано для того, чтобы при работе кулер не сильно гудел и не потреблял много электроэнергии.

Практически все материнские платы предоставляют возможность программного управления исправностью системы охлаждения. Есть несколько способов принудительно включить вентилятор на ноутбуке:

  1. Через BIOS.
  2. С помощью специального ПО.

Изменение настроек кулера может привести к появлению неприятного шума при его работе, а также к ускоренному разряду аккумулятора. Поэтому, прежде чем приступить к радикальным мерам, следует разобрать ноутбук, а затем очистить вентилятор и материнскую плату от пыли, потому что это снижает теплоотдачу и, соответственно, приводит к повышению температуры ПК.

Принудительный запуск вентилятора через BIOS

Чтобы охладитель вашего ноутбука работал более эффективно, вы можете изменить его число оборотов в минуту и ​​установить температуру процессора, которую он должен поддерживать. Для этого выполните следующие действия:

Программная оболочка вкладки Hardware Monitor в разных сборках BIOS может отличаться. Однако, зная, какие параметры необходимо изменить, можно легко переключить вентилятор в нужный режим работы:


В интеллектуальном режиме кулер может работать со следующими параметрами:

  • Бесшумный – упор делается на бесшумная работа системы и экономия заряда аккумулятора;
  • Стандарт – вентилятор будет работать на половину своей мощности;
  • Performance and Turbo – выполняется максимальный разгон вентилятора (в этом случае немного снизится автономность ноутбука, так как кулер будет потреблять много энергии).

Принудительная активация вентилятора с помощью SpeedFan

Еще один способ повысить производительность кулера – использовать специальное программное обеспечение, в состав которого входит бесплатная утилита SpeedFan. Чтобы разогнать вентилятор с помощью этого приложения, вы должны:


Существуют и другие программы, которые могут заставить вентилятор ноутбука работать. Итак, с помощью утилиты AMD OverDrive можно внести изменения в работу кулера ПК на базе процессора AMD. Приложение Riva Tunes было разработано для процессоров Intel.

Почему плохо прогревается ВАЗ 2114? Советы по поиску и устранению неисправностей

Оптимальная температура в салоне – залог комфортной езды. Летом эту функцию выполняет климат-контроль и кондиционер, а зимой – печка. Однако что делать, если ВАЗ 2114 не греет печку на машине? Причины при низких оборотах двигателя могут быть самыми разнообразными. Итак, давайте разберемся с ее устройством и неисправностями.

Устройство и назначение

Этот узел выполняет функцию перераспределения воздуха в системе охлаждения.Принцип его работы довольно прост – печка отводит часть тепла от мотора и отправляет его в салон. Так тепло внутри машины сохраняется. Этот узел состоит из нескольких элементов:

  • Патрубки.
  • Радиатор печки.
  • Кран регулировки уровня циркуляции антифриза.
  • Воздуховоды и заслонки, регулирующие скорость и направление подачи воздуха.
  • Электровентилятор.

Хороший узел должен обеспечивать беспрепятственную циркуляцию воздуха во всех вышеперечисленных элементах.Но что делать, если он не греет ВАЗ 2114 (инжектор, 8 клапанов)? Причины могут быть разные. Рассмотрим каждую из них.

Электровентилятор не работает должным образом

В этом случае необходимо выполнить разборку. Предварительно необходимо запустить машину и включить систему на максимальный уровень работы. При отсутствии шума виной всему является электровентилятор. Опытные автомобилисты рекомендуют поменять его на механический. Считается, что он более надежен в этом плане.

Термостат

Кроме того, причиной того, что автомобиль ВАЗ2114 плохо греет печку (на холостых в том числе), является поломка термостата, а именно открытие клапана. Таким образом, циркуляция охлаждающей жидкости осуществляется только по небольшому кругу. Машинка с такой неисправностью часто кипит, а зимой – не работает печка, либо очень мало греется. Проверить исправность термостата довольно просто. При демонтаже поместите деталь в емкость с водой и нагрейте на коморке.Перед закипанием в воде (образуются пузырьки) вентиль должен открыться. Если этого не произошло, элемент следует заменить на новый.

К счастью, недорого. Кстати, опытные автомобилисты рекомендуют менять терморегуляторы в зависимости от сезона эксплуатации. Например, летом элемент лучше ставить на 82 градуса, а зимой – на 72. Необязательно придерживаться определенных значений, просто запомните принцип – чем холоднее на улице, тем ниже температура открытия клапана. должно быть.Если печка ВАЗ 2114 плохо греет, можно проверить деталь без разбора – для этого на прогретом двигателе нужно задеть верхний и нижний патрубки основного радиатора. Оба элемента должны быть горячими. Если один из них холодный, скорее всего, не открылся вентиль, и термостат необходимо заменить.

Шлюз

Если в автомобиле ВАЗ 2114 плохо прогревается печка, причина этого в том, что система находится в воздухе. Пробка может образоваться после выключения двигателя, когда температура антифриза упадет.Именно в это время в радиаторную часть расширительного бачка может попасть воздух, который затем «застревает» вокруг термостата. При следующем запуске система будет циркулировать воздух вместо охлаждающей жидкости, что приведет к перегреву мотора и плохой работе печки. Как избавиться от этого заеда? Для этого автомобилисты ослабляют хомут форсунки ОС и медленно добавляют тосол в расширительный бачок до максимума. Кстати, смешивать разные марки охлаждающей жидкости нельзя – система может вспениться. Поэтому добавляем только ту марку, которая использовалась ранее, или используем дистиллированную воду.Последний способ применяется в любое время года, кроме зимнего, так как вода при отрицательной температуре в баке просто замерзнет. Антифриз должен быть максимально прозрачным (заводской цвет не в счет), на ощупь слегка маслянистый. Если он давно не менялся и потерял эти свойства, помутнел, то лучше слить полностью и использовать новую «разморозку». Если печка плохо греет (в том числе ВАЗ 2114 1.5), избавиться от воздушной пробки можно и другим способом – просто загнать переднюю часть машины вверх и открыть крышку расширительного бачка.Выждав 3-5 минут, система сама вытолкнет весь лишний воздух.

Неисправность крана

Эту деталь тоже нельзя игнорировать. Если печка плохо греет (инжектор ВАЗ 2114 8 клапанов), причина может быть скрыта в этом. В большинстве случаев он открывается не полностью. Причина – плохая фиксация троса. На автомобилях «Самара-2» он расположен возле педалей. Чтобы возобновить работу узла, необходимо подтянуть элемент с помощью плоскогубцев.

Бывает, что отопитель ВАЗ 2114 не греет, заслонка открыта, а в салон капает соль.Причина неисправности кроется в разгерметизации уплотнителей (чаще всего на кране). Если есть хомутные соединения, их следует подтянуть. Также внимательно смотрим на состояние самих форсунок. Они должны быть мягкими, без трещин и других следов износа. В противном случае нужно приобрести ремкомплект и полностью поменять форсунки (хомуты лучше приобретать новые, так как старые будут закисать).

Забит радиатор

В его сотах может скапливаться мусор и грязь, из-за чего поток теплого воздуха в салон поступает очень слабо.

Выход – промыть элемент лимонной кислотой или средствами против трещин.

Поломка радиатора

Если соты повреждены, циркуляция антифриза значительно ухудшится. В этом случае только замена. И менять нужно строго на новый. Никогда не покупайте подержанный радиатор.

Для замены необходимо демонтировать консоль и переднюю панель автомобиля. Далее подготовьте чистую емкость объемом 5 литров и более и слейте весь антифриз из системы через кран на радиаторе.Затем снимите все крепежные гайки и болты крепления радиатора. Расположение последнего указано на фото стрелкой. После установки нового элемента не забудьте еще раз залить антифриз в систему. Во избежание воздушных пробок не наливайте большое количество жидкости в расширительный бачок. Налейте 200 мл – подождите 10-15 секунд, затем долейте еще. И так до полного заполнения системы антифризом.

водяной насос

Бывает, что плита перестает работать из-за низкого давления в системе.За эту функцию отвечает водяной насос. Симптомы – при движении автомобиля тепло не проникает в салон. Выход из этой ситуации – замена водяного насоса. Автолюбители рекомендуют выбирать дюралюминиевый компонент – он намного надежнее штатного.

Уровень антифриза

Почему на ВАЗ 2114 плохо греет отопитель? Причина может быть банальной – низкий уровень антифриза в системе отопления. Зимой он должен быть чуть больше максимальной отметки (на 1-2 сантиметра).Как мы уже говорили ранее, смешивать разные марки нельзя, а чтобы избежать скопления воздуха – наливайте небольшими дозами, с небольшими перерывами.

Прокладка ГБЦ

Иногда причина неисправности печки – прогоревшая прокладка блока цилиндров. Эту неисправность можно определить по нескольким признакам. Во-первых, это наличие запаха бензина или выхлопных газов в антифризе. Во-вторых, на щупе и крышке маслозаливной горловины некая смесь – «майонез».

Возникает при смешивании автомобильного масла с охлаждающей жидкостью. Также из выхлопной трубы при работающем двигателе будет виден характерный белый дым. При наличии хотя бы одной из вышеперечисленных характеристик следует провести диагностику состояния прокладки и незамедлительно ее заменить.

Мотор печки

Этот элемент тоже может выйти из строя. Проверить его исправность довольно просто. Для этого включите регулятор, отвечающий за температурный режим. Если ничего не изменилось (воздух как был холодным, так и остался), необходимо заменить мотор печки.После этого проблема с его функционалом исчезает.

Профилактика неисправностей

Чтобы не удивляться, почему не греет колодец на ВАЗ 2114, необходимо проводить регулярный профилактический ремонт агрегата. Он заключается в периодическом анализе системы и очистке каждой ее детали. .Чаще меняйте антифриз.Свежий антифриз беспрепятственно пойдет через клапан термостата на большой круг, включая печку.Также проверьте герметичность крана и форсунок, которые подходят к радиатору.Если на них есть трещины, их следует заменить. На хорошо прогретом двигателе наличие разводов недопустимо. Для лучшей герметичности автомобилисты советуют использовать «фум-ленту», наматывая ее на технологические соединения. Сверху на ней одеваются соски и фиксируются фиксаторами. Каждые 2 года полностью промывайте систему охлаждения.

Вывод

Соблюдая эти правила, вы не только предотвратите выход из строя печки, но и продлите жизнь мотору. В конце концов, каждый из нас знает, что тепло и двигатель – несовместимые понятия.

При малейшем перегреве приводит в действие головку агрегата. И его ремонт обходится гораздо дороже, чем новая банка тосолы.

Итак, мы выяснили, почему печка ВАЗ 2114 плохо греет. Как видите, проблему можно решить самостоятельно с минимальными вложениями (если вовремя заметить неисправность).

Холодный воздух идет от печки ВАЗ 2114

Что делать, если от печки 2114 идет холодный воздух? Этот вопрос часто возникает у автомобилистов. Все детали в любом автомобиле выполняют особую функцию, специально предназначенную для этого, и когда что-то приходит в негодность, автовладелец должен выяснить, что стало причиной поломки.

Что делать, если в печке ВАЗ 2114 холодный воздух?

Холодный воздух печки 2114 создает много проблем. ВАЗ – любимая многими машина, но и с ней часто бывают проблемы.

Задача печки в салоне любой машины – создать теплый климат. Автомобильная печка – не очень сложное устройство, а тепло отводит двигатель. Насос направляет антифриз по системам отопления и охлаждения, горячий антифриз поступает в радиатор печи, а вентилятор в это время пропускает уже нагретый воздух.Поэтому в салоне становится тепло. Затем антифриз возвращается в двигатель.

Если в ВАЗ 2114 печка при включенном режиме подает холодный воздух, требуется срочный осмотр всей машины, иначе, казалось бы, небольшая поломка может привести к серьезному ремонту.

Чаще всего причина кроется в прокладке ГБЦ.

Если проткнули, то даже на глаз можно определить, так ли это. Это станет понятно, если убедиться, что в расширительном бачке:

  • попадают пузырьки воздуха;
  • подается избыточное количество антифриза, а оно не уменьшается (это причина мгновенного прогрева двигателя даже на холостом ходу).

Отверстие в прокладке указывает на то, что термостат необходимо проверить, и есть вероятность нарушения работы большого охлаждающего контура.

Чаще всего ломается прокладка, выгорающая в месте между цилиндром и охлаждением, то:

  • антифриз может попасть в камеру;
  • газов в систему охлаждения.

Если дует охлажденный воздух, есть опасения, что нагревательные шланги не выдержат нагрузки во время движения.Когда двигатель слишком нагревается, они лопаются, а затем и прокладка ГБЦ.


Неисправность насоса также может привести к тому, что в печь будет подаваться воздух, далеко не теплый. Но это не опасно. Такая поломка влечет за собой неисправность ГБЦ.

Из-за этого двигатель может перегреться настолько, что двигатель не выдержит, и ему грозит капитальный ремонт.

Дорога по пыльным грязным дорогам дополняет автомобильные поломки. В первую очередь страдает радиатор.Он может быть частично или даже полностью заблокирован от попадания дорожной пыли. Воздух, который по всем правилам должен проходить через решетку, в этом случае будет искать для себя более оптимальные пути и обдувать радиатор, а печка, соответственно, не порадует водителя теплым воздухом.

Как починить печку, если дует холодный воздух?

Образовавшаяся воздушность в печке вряд ли исчезнет сама собой – в радиаторе узкие трубки, а антифриз не имеет такого сильного давления, чтобы устранить образовавшуюся пробку.


Сделать это можно так:

  • прогреть двигатель, но только до такой степени, чтобы можно было вручную провести ремонтные работы, не обжигая руки – можно получить серьезные травмы;
  • ослабьте хомут, расположенный на шланге, подсоединенном к плите;
  • осторожно извлеките его из трубки, но только до появления небольшого зазора, который позволит избавиться от образовавшейся пробки.

Неисправный смеситель также может нарушить нагрев.Причина в том, что его давно пора было заменить из-за того, что он сломался или забился. Чтобы убедиться, что именно в нем причина – в салон поступает холодный воздух вместо теплого – проверяют наливной шланг: он идет от радиатора отопителя.

В случае неисправности он нагревается, а выход остается холодным. Если нет возможности открыть кран вручную, то необходимо установить новый.

Если выяснится, что заслонка все еще исправна, существует угроза засорения радиатора накипью.Это говорит о том, что его придется заменить.

Если кран не открывается, то есть вероятность, что проблема с тросовым приводом, так как работа крана зависит от этого типа привода. Ослабленный трос, который со временем удлиняется, изнашивается, не позволит клапану открыться даже в «открытом» положении, либо он откроется лишь слегка.

Следует проверить, как работает радиатор, прогрев двигатель, но вентилятор включать не нужно. Одновременно проверьте температуру шлангов.

Разобравшись, как работает печка, можно понять причины ее поломки, но для ее устранения потребуется время и определенные навыки, так как сама печка находится за передней панелью салона. Значит, хоть частично, но разборки не избежать.

ВАЗ-2114 – второе поколение легендарной Lada Samara. Автомобиль получил новый облик, но не избавился от старых проблем. В частности, это штатные неисправности отопителя салона.Часто бывает, что на ВАЗ-2114 по бокам и на лобовом стекле … Естественно, с этой проблемой нужно срочно бороться до наступления первых холодов. Итак, давайте разберемся, почему печка дует холодным воздухом на ВАЗ-2114 и как решить эту проблему.

Термостат

Это своего рода клапан, который заставляет охлаждающую жидкость двигаться по большому или малому кругу. Служит для быстрого прогрева двигателя. Но эта деталь тоже связана с отопителем салона. Пока термостат не откроется на «большой круг», плита будет холодной.Эта проблема наблюдается не только на холостом ходу … На ВАЗ-2114 печка дует холодным воздухом из-за холодной охлаждающей жидкости. Вместе с этим страдает сам мотор, так как он не в своем температурном режиме. Самый оптимальный показатель – 80-90 градусов. Если меньше, то элемент открывается раньше времени или заклинивает вовсе. В последнем случае его нужно только заменить. Благо новый термостат для «Самары» стоит недорого – около 300 рублей.

Воздух в системе

Это вторая причина, по которой печка дует холодным воздухом на ВАЗ-2114.Также из-за этой проблемы может перегреться сам мотор. Откуда воздух может попасть в систему? Причина кроется в несанкционированном «всасывании», которое может произойти при ремонте системы. Так вот, очень часто при замене того же термостата или смесителя на плиту попадает воздух. Как я могу проверить, есть ли он в системе? В первую очередь следует обратить внимание на датчик температуры. Но не всегда дает точный результат. Машинка может работать в штатном режиме, но в радиаторе печки будет воздух.Как вы это определяете? Достаточно прикоснуться к резиновым трубкам, идущим к теплообменнику. На ВАЗ-2114 они справа, со стороны пассажира. В системе печки две трубы.

Если при сжатии ощущается воздух, его необходимо удалить.

Как очистить штекер от системы?

Решение проблемы довольно простое. Въезжайте на холм передней частью автомобиля. Чем выше степень подъема, тем лучше. Далее на работающем моторе откручиваем пробку с расширительным бачком и ждем, пока из системы выйдет весь воздух.По законам физики воздух легче жидкости и имеет тенденцию подниматься вверх. Так что мы создадим для этого самые благоприятные условия. Достаточно трех-пяти минут работы двигателя, чтобы полностью вынуть заглушку из системы. Периодически его следует продувать до 2-3 тысяч оборотов, чтобы создать большее давление для охлаждающей жидкости (чем больше крутится коленчатый вал, тем чаще вращается насос). Также рекомендуется сжимать и разжимать воздушную трубку – это ускорит процесс выхода кислорода наружу.Но будьте осторожны – температура может достигать 90 градусов. Из соображений безопасности следует надевать тканевые перчатки.

Демпфер

Это еще одна причина, по которой печка на ВАЗ-2114 дует холодным воздухом в ноги и не только. Демпфер может ослабнуть по нескольким причинам. Значит, может отлететь рычаг управления или отслоиться поролон. В последнем случае нужно наклеить новый. Желательно качественный клей.

На ВАЗ-2114 печка дует холодным воздухом по бокам

Фото боковых створок можно увидеть ниже.

Владельцы автомобилей ВАЗ-2114 часто сталкиваются с подобной проблемой: теплый воздух поступает к окну и ногам, а холодный – в стороны. Какова причина? Причина – непродуманное расположение корпуса печки. Эта проблема наблюдалась даже в советской «восьмерке». Итак, сопла боковых каналов обдува расположены под самой заслонкой. И как только последняя приоткрывается, холодный воздух сразу попадает в заслонку.


Трос управления боковым воздушным потоком находится у ног водителя с левой стороны.Если на ВАЗ-2114 печка дует холодным воздухом по бокам, подтяните трос. Это можно сделать двумя способами:

  • Плоскогубцами, не разбирая демпфер. Дойдя до проблемного места, подтягиваем элемент на несколько десятков градусов.
  • С круглогубцами. Это более эффективный вариант. Для этого нужно снять туловище с рычага дроссельной заслонки и немного его покрутить. Для удобства рекомендуется частично разобрать консоль. Таким образом можно контролировать герметичность закрытия заслонок на месте.

Рычаг

Если на ВАЗ-2114 печка дует холодным воздухом даже после затяжки троса, стоит проверить состояние самого рычага, открывающего заслонку. Несмотря на толщину металла, он может треснуть. В этом случае демпфер клинья в одном месте. Обычно он приоткрыт. В результате воздух оттуда дует совсем другой температуры. Выход из ситуации – покупка нового рычага.

Но часто он продается в комплекте с дефлектором.После его замены печка работает как положено. Горячий воздух дует со всех сторон – в ноги, в лоб, в центр и в стороны. Реже всего деформирует сам демпфер. Причин ее деформации (банальное использование печи на максимальных возможностях) немного, но исключать эту проблему из списка не стоит.

Вывод

Итак, мы выяснили, по каким причинам печка дует холодным воздухом на ВАЗ-2114. Как видите, проблемы могут быть разными.Но перед покупкой новых запчастей нужно точно определить проблему. Возможно, виноват воздушный шлюз. В случае кабеля нет необходимости полностью заменять его. Вышесказанное – способ восстановить его работоспособность простым затягиванием. Но какая бы причина ни возникла, в любом случае ее можно решить своими руками с минимальными затратами.

Самая актуальная проблема, с которой в зимний период сталкиваются владельцы отечественных автомобилей, – это нерабочая печка. Зимой езда без отопления крайне нежелательна, поэтому, если печка на вашем ВАЗ-2114 перестала работать, ее нужно срочно отремонтировать.

Чтобы понять, почему не работает плита, необходимо знать ее устройство и способы устранения. К сожалению, печь может не работать по многим причинам, поэтому поиск проблемного места займет некоторое время.

Самостоятельный ремонт печки или обращение за помощью на СТО – это решает каждый автомобилист индивидуально.

Причины

Для того, чтобы поиск неисправности прошел как можно быстрее, нужно знать возможные причины, по которым перестала работать плита.Наиболее распространены:

  • неработающий термостат;
  • шлюз;
  • забит или сломан радиатор;
  • снижение давления в системе;
  • недостаточное количество охлаждающей жидкости;
  • электродвигатель нерабочий;
  • прогоревшая прокладка блока цилиндров.

Как видите, количество причин неисправностей довольно объемно, поэтому нужно рассматривать каждую из них в развернутом виде.

Термостат

Для начала нужно заново завести машину и поочередно проверить все режимы работы печки.Если нет работающей шумовой системы отопления, придется приступить к ремонту.

Термостат – самая частая причина, по которой плита не работает, поэтому вам следует начать поиски с него. Из-за неработающего термостата циркулирующая по контуру охлаждающая жидкость не может охлаждаться, что приводит к выходу печи из строя.

Воздушный шлюз

Воздушная пробка появляется при выключении двигателя. В это время температура теплоносителя снижается, в результате чего через верхнюю часть радиатора поступает воздух, который постепенно просачивается в термостат.При перезапуске двигателя он выталкивает скопившийся воздух в радиатор, в результате чего печка не работает и салон становится холодным.

Кран

Сломанный кран – частая причина того, что плита не работает. В большинстве случаев это просто не до конца. На то есть две причины:

  1. Кран полностью вышел из строя (подлежит замене).
  2. Обогреватель перестал работать из-за плохой фиксации или деформации кабеля обогревателя. Решить эту проблему можно, затянув последнюю.

При обнаружении утечки или прекращении подачи горячего воздуха клапан необходимо заменить. Обнаружить поломку обогревателя можно по пятнам с неприятным запахом на полу в салоне или появлению жирной пленки на стекле.

Забит радиатор

Ваша плита может перестать работать, если в радиаторе скопилась грязь и мусор. Проблема будет обнаружена по слабому воздушному потоку, идущему из воздуховодов. Решить проблему можно двумя способами: очистить радиатор, а если не поможет, то заменить его новым элементом.

Неисправности радиатора

В большинстве случаев автовладельцы не помнят о существовании печки в салоне до наступления холодов. Только с приходом первых морозов многие водители при попытке обогреть салон понимают, что радиатор не исправен или устарел. С такой ситуацией часто сталкиваются водители, купившие машину весной или летом и не проверившие работоспособность радиатора. Решить эту проблему можно только заменой.

Низкое давление в системе

Если в системе нет необходимого давления, печь не будет работать.Насос создает нужное давление, и определить проблему, связанную с ним, несложно. Во время движения все тепло от двигателя попадает в салон. Этот насос вышел из строя, и его необходимо заменить новым.

Отсутствие охлаждающей жидкости

Часто печка не хочет нормально нагревать салон из-за недостаточного количества тосола в баке. Чтобы решить эту проблему, нужно долить охлаждающую жидкость до необходимого уровня.

Прогорающая прокладка ГБЦ

Неэффективная работа печки может появиться из-за прогоревшей прокладки ГБЦ. Причину установить можно по нескольким признакам:

  • охлаждающая жидкость пахнет смесью бензина и выхлопных газов;
  • в моторном масле появился запах антифриза;
  • густой белый дым выходит из глушителя.

Появление белого дыма не может остаться незамеченным, поэтому при появлении этого знака необходимо произвести проверку на замену прокладки.

Мотор

Электродвигатель активно участвует в работе печки, часто выходит из строя и сгорает. Замена его на новый элемент не во всех случаях единственное решение проблемы. Есть вероятность, что мотор не перегорел, тогда его можно будет отремонтировать. Нужно проверить все режимы работы печки и убедиться, что реле зажигания исправно.

Во избежание проблем с печкой в ​​будущем нужно периодически разбирать и чистить радиатор и патрубки, вовремя менять фильтр, доливать антифриз, надежно закреплять кран, и тогда ваша печка обязательно порадует теплом .

ВАЗ-2115 – это обновленная версия более ранних «восьмерки», «девятки» и ВАЗ-21099. Трех- и пятидверные хэтчбеки ВАЗ-2113 и ВАЗ-2114 имеют одинаковые характеристики. Устройство отопителя салона в этих автомобилях одинаковое, поэтому если вы являетесь владельцем одной из перечисленных моделей, то данная статья должна вас заинтересовать.

Устройство отопителя салона ВАЗ-2115

Устройство печи здесь стандартное:

  • вентилятор – направляет воздушный поток;
  • радиатор – нагретый от двигателя поступает в него для охлаждения, а выделяющееся при этом тепло направляется в салон автомобиля;
  • кран отопителя – при включении печки кран открывается и тосол начинает стекать в радиатор печки;
  • стержни демпфера – служат для регулировки подачи воздуха, а также обогрева ног и лобового стекла;
  • Резистор нагревателя
  • – служит для создания дополнительного сопротивления, чтобы можно было выбрать режим работы печи.

Немаловажную роль также играет термостат и мотор печки, заставляющий вентилятор крутиться. Если термостат заедает, то жидкость будет циркулировать только по малому или большому контуру системы охлаждения двигателя (а отопитель салона как раз один из них), соответственно не успеет остыть и двигатель перегреется. Если мотор печки сломается, то лопасти вентилятора перестанут вращаться и теплый воздух не будет выходить из воздуховодов.

Система довольно проста и раньше использовалась на многих автомобилях, но со временем начинаются различные сбои.Поломки приводят к тому, что в салоне очень холодно, на стекло не подается горячий воздух и оно запотевает, или замерзают ноги из-за отсутствия воздушного потока и так далее.

Не дует печка – в чем причина?

Если перестала работать печка, то, на самом деле, причин может быть много:

  • прогорает прокладка ГБЦ и резко падает уровень антифриза – примите срочные меры, иначе двигатель может перегреться;
  • заклинило термостат – теплоноситель очень быстро циркулирует по малому контуру и не успевает остыть;
  • забит радиатор отопителя – в этом случае воздух в салон почти не попадает;
  • мотор не работает;
  • образовалась воздушная пробка – после выключения двигателя в системе скапливается воздух и попадает в радиатор охлаждения, а после нового запуска двигателя насос радиатора начинает закачивать этот воздух в радиатор отопителя;
  • кран отопителя не открывается полностью – может засориться или ослабился тяговый трос;
  • насос радиатора не создает в системе достаточного давления, соответственно воздух либо вообще не попадает в салон, либо попадает, но с очень малой интенсивностью.

Также может сказаться проблема выхода из строя тяги, открывающей заслонки обдува лобового стекла или ног. И еще одна очень распространенная проблема – заслонка, перекрывающая поток холодного воздуха снаружи, работает некорректно – в этом случае нужно отрегулировать трос, контролирующий ее движение.

Признаки неисправности

Если поговорить с владельцами автомобилей этого семейства – ВАЗ-2109-21099 и 2113-2115 – то от них можно услышать много лестных слов о тех рабочих, которые собирали систему отопления и эту Lada Samara на заводе в Тольятти. .

Итак, если вы недавно купили такую ​​машину, включили печку и чувствуете, что из центральной консоли идет горячий воздух, а с боковых, нижних и верхних форточок еле теплый, то все дело в том, что воздуховоды и заслонки плохо собраны и есть трещины, теплый воздух просто дует только из центральной розетки, а внутри нагревает саму панель.


Скажем честно, у нас тоже когда-то была такая проблема. Пришлось буквально разобрать переднюю панель и отрегулировать стержни амортизаторов.Заслонка HOP / COLD закрывается не полностью, поэтому теплый воздух рассеивается под панелью. Также воздух может не дуть прямо на лобовое стекло, поэтому придется долго ждать, пока он не оттает. Проблема снова в амортизаторах.

Существует ряд симптомов, указывающих на конкретную проблему:

  • дует холодный воздух на холостом ходу – не работает помпа или забит радиатор печки;
  • холодные патрубки – если патрубки радиатора системы охлаждения холодные (нижние), это говорит о заклинивании термостата и циркуляции антифриза по замкнутому контуру.Также это может указывать на то, что кран отопителя не полностью открыт или забит;
  • Из боковых дефлекторов дует холодный воздух – отрегулируйте закрылки и тяги. Некоторые водители советуют выбирать от иномарки более производительный вентилятор.

Обогрев салона Лада Самара – частая проблема владельцев. Не забывайте, что в машине все подключено, поэтому следите за уровнем антифриза, время от времени продувайте радиаторы – как это сделать на нашем сайте.

Отечественный автопром полон «автомобильных болезней», но стоит узнать, как избавиться от этих «болезней», так как все становится немного лучше.В основном это какие-то мелочи, из которых складывается все представление об автомобиле в целом.

Именно так: наиболее типичное заболевание ВАЗ-2114 – печка, которая еще и останавливает лобовое стекло. И в первую очередь владельцы ВАЗ-2114 ищут причину под капотом (закрывают радиатор, «прикрывают» двигатель своей дедовской толстовкой, меняют термостат, даже ищут решение проблемы холода. воздух из печки при замене охлаждающей жидкости), а причина может быть совсем в другом месте.

Диагностика

Самое главное в ремонте – это грамотно проведенная диагностика, выявившая первопричину неисправности. Начнем с моторного отсека. Проверка уровня охлаждающей жидкости. Запускаем двигатель и прогреваем до рабочей температуры. Если двигатель набирает температуру и труба до термостата теплая, а после холодная, это означает, что термостат исправен и проблема не в системе охлаждения двигателя, а в.


Причина № 1

Кабель управления ослаблен или оторвался.

Решение
  1. Снимите боковую панель со стороны водителя.
  2. Сверху есть рычаг управления заслонкой. К нему можно подойти по тросу от рычага управления на центральной консоли (холодный – горячий).
  3. Осматриваем визуально сам трос и рычаг управления заслонкой.
  4. Если все целое, значит просто растянулось.
  5. Откручиваем кронштейн троса и снимаем с рычага.
  6. Берем ушко для кабеля круглогубцами и поворачиваем по часовой стрелке, чтобы кабель был короче.
  7. Собираем все в обратном порядке.
  8. Не собирая боковую панель, проверяем.


В большинстве случаев причина неисправности именно в кабеле, если проблема так и не решена, то разберемся дальше.

Причина №2

Воздуховоды и заслонки плохо смонтированы, между стыками имеются зазоры.Сами воздуховоды могут сильно сломаться в местах изгибов и не пропускать воздух, тогда теплый воздух просто дует только от центральных дефлекторов и нагревает саму панель изнутри.

Добавить комментарий

Ваш адрес email не будет опубликован.
