Предохранители и реле Ford Transit (2007-2014)
ford
Автор redactor3 На чтение 5 мин Просмотров 33.1к. Опубликовано
Содержание
- Расположение блока предохранителей
- Блок предохранителей
- Схемы блока предохранителей
- Блок предохранителей
- Стандартный релейный блок
- Распределительная коробка пассажира
- Распределительная коробка двигателя
В этой статье мы рассмотрим Ford Transit третьего поколения после рестайлинга, выпускавшийся с 2007 по 2014 год.
Расположение блока предохранителей
А – Блок предохранителей;
Б – Стандартный релейный блок;
C – Распределительная коробка в салоне;
D – Распределительная коробка моторного отсека.
Блок предохранителей
Он расположен под водительским сиденьем.

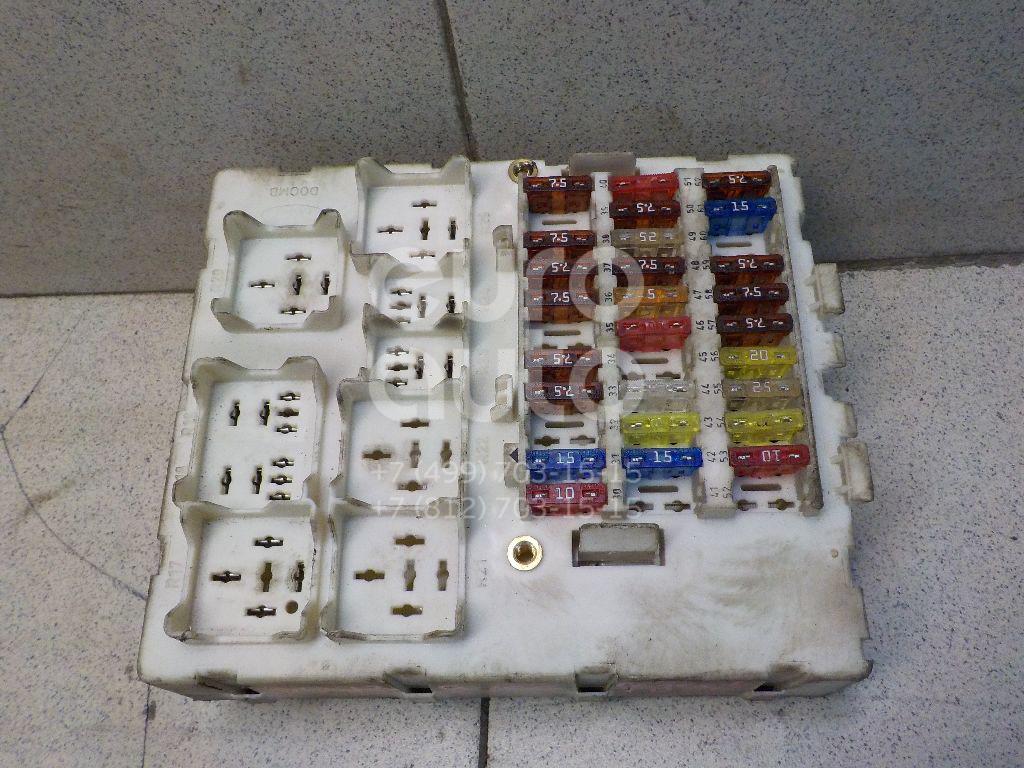

Стандартный релейный блок
Он находится за бардачком.

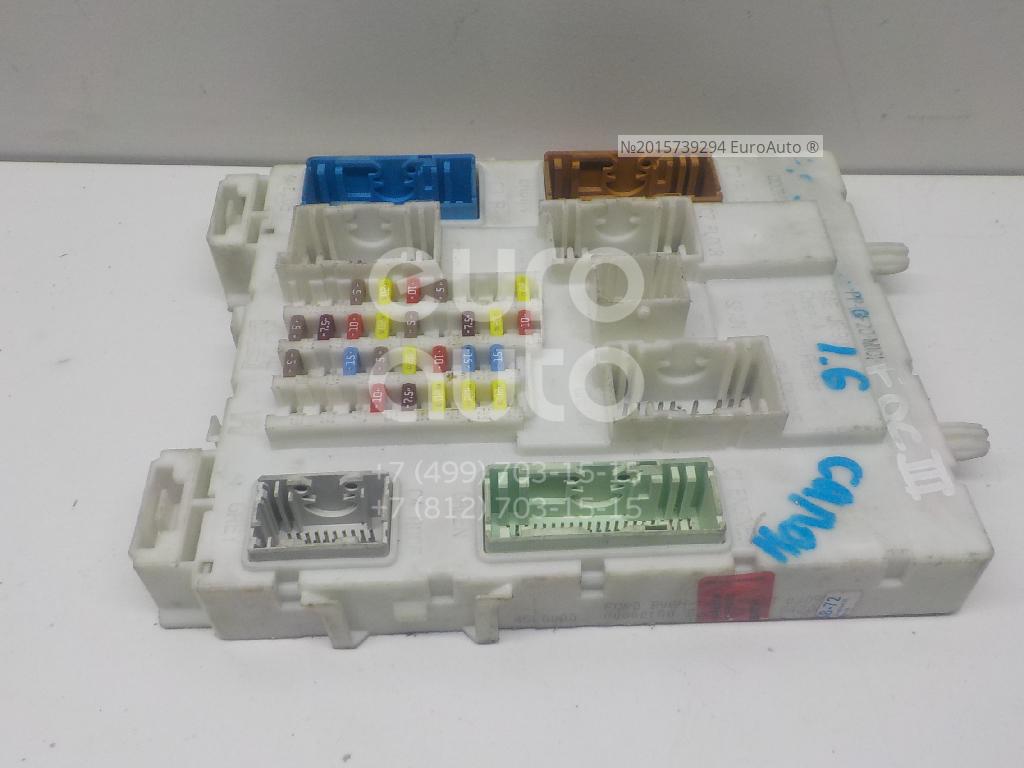

Распределительная коробка пассажира
Он находится за бардачком.

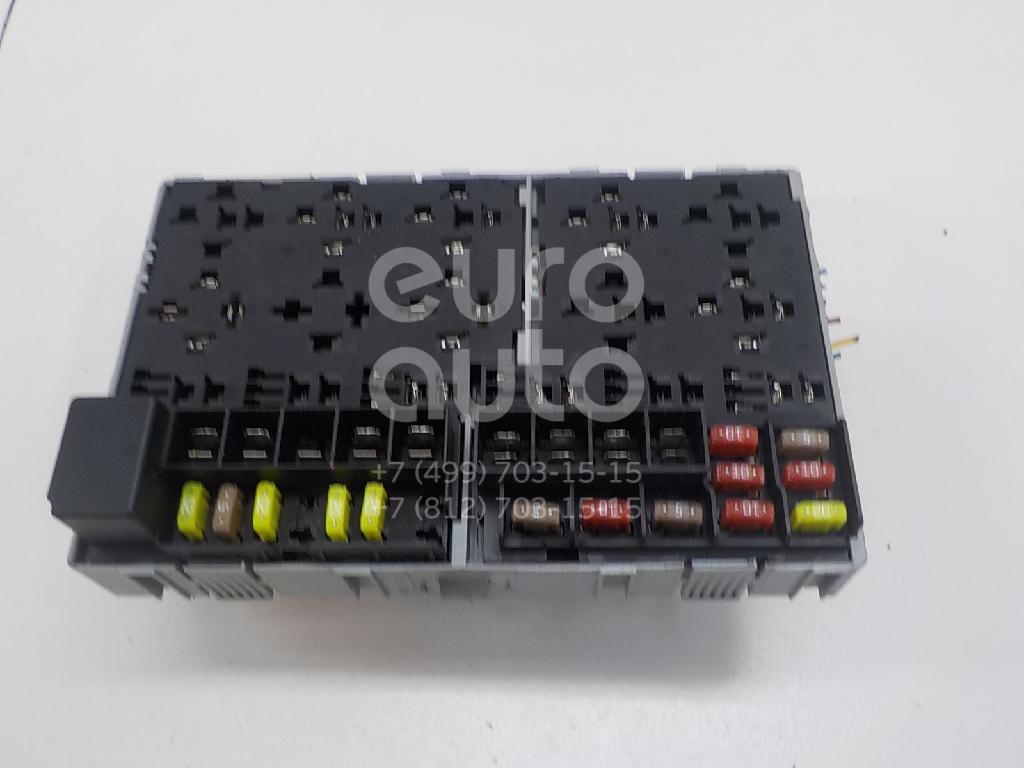

Моторного отсека
Схемы блока предохранителей
Блок предохранителей
| № | Усилитель | Описание |
|---|---|---|
| 1 | 350А | Стартер и генератор |
| 2 | 60А | Электропитание распределительной коробки пассажира – актуально для запуска / Распределительная коробка пассажира KL15 для Start-Stop |
| 3 | 100А | Электропитание распределительной коробки двигателя – не имеет отношения к запуску |
| 4 | 40А | Правое переднее стекло с подогревом |
| 5 | 100А | Стандартный блок питания релейного блока – не имеет отношения к запуску |
| 6 | 40А | Обогрев лобового стекла с левой стороны |
| 7 | 60А | Электропитание распределительной коробки пассажира – не имеет отношения к запуску |
| 8 | 60А | Точка подключения клиента |
| 9 | 60А | Точка подключения клиента |
| 10 | 60А | Точка подключения клиента |
| R1 | Реле выключателя второго аккумулятора |
Стандартный релейный блок
| № | Усилитель | Описание |
|---|---|---|
| 38 | 20А | Стеклоочиститель заднего стекла |
| 39 | 10А | Управление кондиционером спереди и сзади |
| 40 | 5А | Не используется |
| 41 год | 5А | Тахограф |
| 42 | 5А | Регулировка угла наклона фар, главный выключатель света (KL15) |
| 43 год | 20А | Подогрев передних сидений |
| 44 | 20А | Рог |
| 45 | 20А | Вспомогательная розетка спереди |
| 46 | 10А | Обогрев зеркал заднего вида, если установлена CAT 1 |
| 47 | 20А | Зажигалка |
| 48 | 5А | Питание катушек реле, электропривод зеркал |
| 49 | 20А | Вспомогательная розетка сзади |
| 50 | 10А | Левая сторона дальнего света |
| 51 | 10А | Дальний свет правая сторона |
| 52 | 10А | Левая сторона ближнего света |
| 53 | 10А | Ближний свет правая сторона |
| 54 | 30А | Предохранитель ближнего света, дальнего света, дневных ходовых огней, тахографа, вентилятора вспомогательного отопителя, работающего на топливе |
| 55 | 40А | Электродвигатель вентилятора отопителя |
| 56 | 20А | Электрические стеклоподъемники |
| 57 | 30А | Электродвигатель вентилятора заднего отопителя |
| 58 | 30А | Электродвигатель переднего стеклоочистителя |
| 59 | 30А | Обогрев заднего стекла, подогрев зеркал заднего вида |
| 60 | – | Не используется |
| 61 | 60А | Реле зажигания (KL15 # 1) |
| 62 | 60А | Реле зажигания (KL15 # 2) |
| Реле | ||
| R11 | Ближний свет фар | |
| R12 | Обогрев зеркал заднего вида (если установлена сигнализация CAT 1), розетка (если сигнализация CAT 1 не установлена) | |
| R13 | Дальний свет фар | |
| R14 | Рог | |
| R15 | Дневные ходовые огни | |
| R16 | Программируемый топливный обогреватель | |
| R17 | Обогрев задних окон и наружных зеркал заднего вида (или обогрев левого заднего стекла, если установлена сигнализация категории 1) | |
| R18 | Обогрев заднего правого окна, если установлена сигнализация категории 1 | |
| R19 | Подача питания (KL15 # 2) | |
| R20 | PJB KL15 (только старт-стоп) | |
| R21 | Подача питания (KL15 # 1) | |
| R22 | Правое лобовое стекло с обогревом | |
| R23 | Функция стеклоочистителя в верхнем и нижнем положении | |
| R24 | Стеклоочиститель заднего стекла | |
| R25 | Функция включения и выключения стеклоочистителя | |
| R26 | Обогрев лобового стекла слева |
Распределительная коробка пассажира
| № | Усилитель | Описание |
|---|---|---|
| 63 | 5А | Датчик парковки сзади, датчик дождя |
| 64 | 2А | Датчик нажатия педали акселератора |
| 65 | 15А | Выключатель стоп-сигнала |
| 66 | 5А | Комбинация приборов, питание PATS, тахограф, подсветка переключателя панели приборов |
| 67 | 15А | Насос омывателя |
| 68 | 10А | Модуль управления удерживающими устройствами |
| 69 | 20А | Выключатель наружных фонарей (KL15) |
| 70 | 20А | Звуковой оповещатель с батарейным питанием |
| 71 | 5А | Выключатель наружных фонарей (KL30) |
| 72 | 10А | Блок питания для экономии заряда батареи, OBDII (KL30) |
| 73 | 15А | Радио, навигационный блок и телефон |
| 74 | 5А | Комбинация приборов, таймер дополнительного отопителя, работающий на топливе, питание дистанционного бесключевого доступа, датчик движения в салоне (KL30) |
| 75 | 7,5 А | Боковые фонари правые |
| 76 | 7,5 А | Боковые фонари левая сторона |
| 77 | 5А | Питание выключателя зажигания, питание катушек выключателя аккумуляторной батареи |
| 78 | 15А | Центральный замок |
| 79 | 7,5 А | Фонарь освещения номерного знака, боковые габаритные указатели |
| 80 | 15А | Передние противотуманные фары |
| 81 год | 10А | Задние противотуманные фары |
| 82 | 3А | Питание аудиосистемы и комбинации приборов |
| Вспомогательные предохранители | ||
| 83 | 10А | Модуль буксировки прицепа (расположение – пространство для ног с левой стороны) |
| 84 | 7,5 А | Датчик накаливания DPF (расположение – под распределительной коробкой в моторном отсеке) |
Распределительная коробка двигателя
| № | Усилитель | Описание |
|---|---|---|
| 11 | 60А | Вентилятор охлаждения двигателя |
| 12 | 30А | Блок питания прицепа и модуля прицепа (KL30) |
| 13 | 40А | Насос ABS и ESP |
| 14 | – | Не используется |
| 15 | 60А | Свечи накаливания |
| 16 | 60А | Реле зажигания (KL15 # 3) |
| 17 | 30А | Стартер включить |
| 18 | 40А | Подача зажигания (KL15) к распределительной коробке пассажира (автомобили без Start-Stop) |
| 18 | – | Не используется (автомобили с системой Start-Stop) |
| 19 | – | Не используется |
| 20 | 10А | ABS, ESP, датчик угла поворота рулевого колеса, питание датчика рысканья (KL30) |
| 21 год | 25А | Клапаны и блок управления ABS и ESP |
| 22 | – | Не используется |
| 23 | – | Не используется |
| 24 | 5А | Топливный насос (без топливного отопителя) |
| 24 | 20А | Топливный насос (с ТЭНом) |
| 25 | – | Не используется |
| 26 | 15А | PCM Power |
| 27 | 5А | Топливный насос (с ТЭНом) |
| 28 | 5А | Датчик T-MAF |
| 29 | 5А | Контроль свечей накаливания испарителя |
| 30 | 7,5 А | Звуковой продувочный клапан |
| 31 год | 15А | Насос VAP / UEGO |
| 32 | 20А | Свеча накаливания испарителя |
| 33 | 10А | Фонари заднего хода |
| 34 | 20А | Прицеп KL15 Электропитание |
| 35 год | – | Не используется |
| 36 | 10А | Муфта кондиционера |
| 37 | – | Не используется |
| Реле | ||
| R2 | Свечи накаливания | |
| R3 | Прицеп-буксир (KL15) | |
| R4 | Стартер включить | |
| R5 | Подача питания (KL15 # 4) | |
| R6 | Подача питания (KL15 # 3) | |
| R7 | Топливный насос | |
| R8 | Свеча накаливания испарителя | |
| R9 | Не используется | |
| Соленоид муфты кондиционера |
Схема предохранителей и реле Ford Transit (2006-2013) » Схемы предохранителей, электросхемы автомобилей
| Модельный год | |||||
2014-н. в. | 2006-2013 | 2000-2006 | 1995-2000 | 1992-1995 | 1986-1992 |
Расположение блоков плавких предохранителей
| Автомобили с правым расположением рулевого колеса | Автомобили с левым расположением рулевого колеса |
А – Дополнительный блок плавких предохранителей
B – Стандартный блок реле
C – Внутренний блок предохранителей
D – Подкапотный блок предохранителей
Блок предохранителей под сиденьем водителя
| № | А | Назначение |
| 1 | 350 | Стартер и генератор |
| 2 | 60 | Питание электрораспределительной коробки со стороны пассажира, обеспечивающая запуск двигателя/ Электрораспределительная коробка со стороны пассажира КЫ5 для системы запуска/остановки двигателя |
| 3 | 100 | Подвод питания к распределительной коробке в моторном отсеке (не важно для пуска) |
| 4 | 40 | Электрообогрев ветрового стекла, правая сторона |
| 5 | 100 | Подвод питания к стандартному блоку реле (не важно для пуска) |
| 6 | 40 | Электрообогрев ветрового стекла, левая сторона |
| 7 | 60 | Подвод питания к распределительной коробке в салоне (не важно для пуска) |
| 8 | 60 | Пользовательский разъем |
| 9 | 60 | Пользовательский разъем |
| 10 | 60 | Пользовательский разъем |
| Реле | ||
| R1 | Выключатель второй аккумуляторной батареи | |
Блок предохранителей в моторном отсеке
| № | А | Назначение |
| 11 | 60 | Электродвигатель вентилятора системы охлаждения двигателя |
| 12 | 30 | Цепи питания тягово-сцепного устройства прицепа и блока тягово-сцепного устройства прицепа (KL30) |
| 13 | 40 | Насос ABS и ESP |
| 14 | – | Не используется |
| 15 | 60 | Свечи подогрева |
| 16 | 60 | Реле зажигания (KL15 #3) |
| 17 | 30 | Включение стартера |
| 18 | 40 | Между цепью питания системы зажигания (KL15) и электрораспределительной коробкой со стороны пассажира (автомобили без системы запуска/остановки двигателя) |
| 18 | – | Не используется (автомобили с системой запуска/остановки двигателя) |
| 19 | – | Не используется |
| 20 | 10 | Питание ABS. ESP. датчика положения рулевого вала и датчика рысканья (YAW) (KL30) |
| 21 | 25 | Клапаны и блок управления ABS и ESP |
| 22 | – | Не используется |
| 23 | – | Не используется |
| 24 | 5 | Топливный насос (автомобили без вспомогательного подогревателя, работающий на топливе) |
| 24 | 20 | Топливный насос (автомобили со вспомогательным подогревателем, работающим на топливе) |
| 25 | – | Не используется |
| 26 | 15 | Реле мощности PCM |
| 27 | 5 | Топливный насос (автомобили со вспомогательным подогревателем, работающим на топливе) |
| 28 | 5 | Комбинированный датчик температуры и массового расхода воздуха (T-MAF) |
| 29 | 5 | Мониторинг свечи накаливания испарителя |
| 30 | 7. 5 | Звуковой клапан продувки |
| 31 | 15 | Насос YAP/UEGO |
| 32 | 20 | Свеча подогрева испарителя |
| 33 | 10 | Фонари заднего хода |
| 34 | 20 | Электропитание прицепа KL15 |
| 35 | – | Не используется |
| 36 | 10 | Муфта компрессора системы кондиционирования |
| 37 | – | Не используется |
| Реле | ||
| R2 | Свечи подогрева | |
| R3 | Буксировка прицепа (KL15) | |
| R4 | Включение стартера | |
| R5 | Принудительная подача (KL15 #4) | |
| R6 | Принудительная подача (KL15 #3) | |
| R7 | Топливный насос | |
| R8 | Свеча подогрева испарителя | |
| R9 | Не используется | |
| R10 | Электромагнит муфты компрессора кондиционера | |
Блок предохранителей за перчаточным ящиком
| № | А | Назначение |
| 38 | 20 | Очиститель заднего стекла |
| 39 | 10 | Передние и задние органы управления системой кондиционирования |
| 40 | 5 | Не используется |
| 41 | 5 | Тахограф |
| 42 | 5 | Система регулировки уровня световых пучков, главный выключатель (KL15) |
| 43 | 20 | Электрообогрев передних сидений |
| 44 | 20 | Звуковой сигнал |
| 45 | 20 | Переднее дополнительное гнездо питания |
| 46 | 10 | Обогрев боковых зеркал заднего вида, если установлен CAT 1 |
| 47 | 20 | Прикуриватель |
| 48 | 5 | Питание катушек реле, зеркала с электроприводом |
| 49 | 20 | Заднее дополнительное гнездо питания |
| 50 | 10 | Дальний свет фар. левая сторона |
| 51 | 10 | Дальний свет фар. правая сторона |
| 52 | 10 | Ближний свет фар (левая сторона) |
| 53 | 10 | Ближний свет фар. правая сторона |
| 54 | 30 | Предохранитель цепей включения ближнего и дальнего света фар. подсветки при движении в дневное время, тахографа и вентилятора дополнительного топливного отопителя |
| 55 | 40 | Электродвигатель вентилятора отопителя |
| 56 | 20 | Электропривод стеклоподъемников |
| 57 | 30 | Электродвигатель вентилятора отопителя задней части салона |
| 58 | 30 | Электродвигатель переднего стеклоочистителя |
| 59 | 30 | Обогреватели заднего стекла и зеркал заднего вида |
| 60 | – | Не используется |
| 61 | 60 | Реле зажигания (KL5 #1) |
| 62 | 60 | Реле зажигания (KL5 #2) |
| Реле | ||
| R11 | Цепь включения ближнего света фар | |
| R12 | Обогрев наружных зеркал (если установлена сигнализация CAT 1). гнездо электропитания (если сигнализация CAT 1 не установлена) | |
| R13 | Фары – дальний свет | |
| R14 | Звуковой сигнал | |
| R15 | Подсветка при движении в светлое время | |
| R16 | Программируемый топливный отопитель | |
| R17 | Обогрев задних стекол или зеркал заднего вида (или обогрев правой части заднего стекла, если установлена сигнализация CAT 1) | |
| R18 | Обогрев заднего стекла (правая сторона), если установлена сигнализация CAT 1 | |
| R19 | Принудительная подача (KL15 #2) | |
| R20 | Электрораспределительная коробка со стороны пассажира KL15 (только автомобили с системой запуска/остановки двигателя) | |
| R21 | Принудительная подача (KL15 #1) | |
| R22 | Обогрев ветрового стекла, правая сторона | |
| R23 | Стеклоочиститель (высокая и низкая скорость очистки) | |
| R24 | Очиститель заднего стекла | |
| R25 | Стеклоочиститель (вкл. и выкл.) | |
| R26 | Обогрев ветрового стекла, левая сторона | |
Блок предохранителей за перчаточным ящиком
| № | А | Назначение |
| 63 | 5 | Система помощи при парковке задним ходом, датчик дождя |
| 64 | 2 | Датчик положения педали акселератора |
| 65 | 15 | Выключатель стоп-сигналов |
| 66 | 5 | Панель приборов, питание охранной системы PATS, тахограф, подсветка панели управления |
| 67 | 15 | Насос омывателя |
| 68 | 10 | Блок управления удерживающими системами |
| 69 | 20 | Выключатель внешних осветительных приборов (KL15) |
| 70 | 20 | Эхолокатор с аварийным питанием |
| 71 | 5 | Выключатель внешних осветительных приборов (KL30) |
| 72 | 10 | Питание регулятора потребляемой мощности АКБ. OBDII (KL30) |
| 73 | 15 | Питание блоков аудио- и навигационной систем и мобильного телефона |
| 74 | 5 | Панель приборов, таймер вспомогательного отопителя, питание системы посадки автомобиля без помощи ключа, датчик движения в салоне (К1_30) |
| 75 | 7.5 | Боковые огни с правой стороны |
| 76 | 7.5 | Боковые огни с левой стороны |
| 77 | 5 | Питание замка зажигания, питание обмоток датчиков отключения АКБ |
| 78 | 15 | Система централизованной блокировки замков |
| 79 | 7.5 | Фонарь освещения номерного знака, боковые габаритные огни |
| 80 | 15 | Передние противотуманные фары |
| 81 | 10 | Задние противотуманные фонари |
| 82 | 3 | Штатное питание аудиоблока и щитка приборов |
Дополнительные предохранители
| № | А | Назначение | Расположение |
| 83 | 10 | Модуль управления электрооборудованием буксируемого прицепа | Ниша для ног с левой стороны |
| 84 | 7. 5 | DPF – контроль работы свечей подогрева | Электрораспределительная коробка, расположенная под моторным отделением |
Ford Transit VI (2013-2021) Блок предохранителей схемы и схемы автомобиль удваивается как коммерческий автомобиль, а также как пассажирский фургон. Модель автомобиль претерпел несколько изменений в зависимости от поколения модели автомобиля. Транзит Модель автомобиля сделана из европейского крыла Форда, но на данный момент она является одной из топ- продажа категории коммерческих фургонов в Соединенных Штатах Америки.
Ford Transit VI: первое поколение
Первое поколение Ford Transit могло перевозить двух слонят, с
импровизированный объем двигателя и другие особенности, тяговая способность автомобиля имеет
увеличенный манифольд. Длина автомобиля может быть настроена в соответствии с вашими потребностями. Это
может быть коротким, средним или расширенным. Вместимость фургона также может быть
модифицируется в соответствии с требованиями пользователя.
Фургон лучше всего подходит для перевозки тяжелых грузов, так как место для груза очень большой и вместительный. Лампа включается автоматически, дворники включаются. в полном разгаре, когда идет дождь. Тормоза прикреплены ко всем четырем колесам фургона, что Ваш груз не подвергается никаким повреждениям при транспортировке из одного места в другое. еще один.
Добавление таких функций, как подушка безопасности, ко всем сиденьям фургона дает дополнительную функция безопасности. Зеркало заднего вида размещается внутри автомобиля, чтобы исключить большие повреждения автомобиля.
В целом можно сказать, что, несмотря на высокую цену фургона, он является одним из самых продаваемых.
в категории коммерческих фургонов на американской земле. Грузоподъемность фургона большая
достаточно, чтобы вы могли продолжать добавлять множество элементов, и это один из самых больших
причины, по которым этот фургон пользуется спросом, а не остальными. Грузоподъемность автомобиля
похвально.
| Предохранитель | Номинал предохранителя | Защищенные цепи |
|---|---|---|
| F1 | 10A | Каталитический. |
| F2 | 15A | Селективное каталитическое восстановление — дизель. |
| F3 | 15A | Селективное каталитическое восстановление — дизель. |
| F4 | 10A | Селективное каталитическое восстановление — дизель. |
| F5 | 3A | Испаритель сажевого фильтра — Дизель. Контроль свечей накаливания – Дизель. |
| F6 | – | Не используется. |
| F7 | 7.5A | Электропитание зажигания модуля управления автоматической коробкой передач. |
| F8 | 20A | Вентилятор охлаждения – Бензин. |
| F9 | – | Не используется. |
| F10 | 30A | Подножка с электроприводом и подогрев сидений. |
| F11 | 10A | Муфта кондиционера. |
| F12 | 20A | Свеча накаливания испарителя сажевого фильтра – Дизель. |
| F13 | – | Не используется. |
| F14 | 3A | Селективное каталитическое восстановление — зажигание — дизель. |
| F15 | – | Не используется. |
| F16 | 10A | Реле топливного насоса – Дизель. |
| F16 | 20A | Реле топливного насоса – Бензин. |
| F17 | 15A | Модуль АКПП (питание от аккумулятора) – Дизель. |
| F18 | 30А | Антиблокировочная тормозная система. Насос системы стабилизации – Дизель. Блок предохранителей в моторном отсеке #F16 — Бензин. Блок предохранителей в моторном отсеке #F16, #F17 – Дизель. |
| F19 | 30А | Соленоид стартера. |
| F20 | 60A | Свечи накаливания – Дизель. |
| F21 | 60A | Реле зажигания 3. |
| F22 | 40A | Селективное питание реле каталитического восстановления |
| F22 | 40A | Электропитание реле вакуумного насоса – Бензин. |
| F23 | 10А | ПРЕДОХРАНИТЕЛЬ ЗАЩИТНОЙ ЦЕПИ. |
| F24 | – | Не используется. |
| F25 | 10A | Не используется (запасной). |
| F26 | 20A | ПРЕДОХРАНИТЕЛЬ ЗАЩИТНОЙ ЦЕПИ. |
| F27 | – | Не используется. |
| F28 | 7.5A | Датчик картера – Дизель. |
| F29 | 3A | Питание зажигания – Аудиосистема – Бензин. |
| F29 | 7.5A | Подогреватель вентиляции картера – Дизель. |
| F30 | 60A | Одиночный вентилятор охлаждения – Дизель. |
| F30 | 40A | Двойной вентилятор охлаждения – Бензин. |
| F31 | 40A | Двойной вентилятор охлаждения 2 – Бензин. |
| F32 | 30A | Электродвигатель стеклоочистителя. |
| Ф33 | – | Не используется. |
| F34 | – | Не используется. |
| F35 | 20A | Питание системы управления силовым агрегатом – Бензин. |
| F35 | 15A | Питание системы управления силовым агрегатом – Дизель. |
| F36 | 20A | Датчик массового расхода воздуха – Бензин. |
| F36 | 15A | Датчик PM – Дизель. Датчик качества мочевины – Дизель. Датчик NOX 1, 2 – Дизель. |
| F37 | 7.5A | Регулятор объема – Дизель. |
| F38 | 20A | Муфта кондиционера – Бензин. |
| F38 | 7.5A | Муфта кондиционера — Дизель. |
| F39 | 7.5A | UEGO, VAP PUMP, EBYPASS, EDF, HEDF – бензиновый двигатель 3,7 л. |
| F39 | 10A | UEGO, VAP PUMP, EBYPASS, EDF, HEDF – бензиновый двигатель 3,5 л. |
| F39 | 15A | UEGO, НАСОС VAP, EBYPASS, EDF, HEDF – Дизель. |
| Реле | Схемы. |
|---|---|
| R3 | Не используется. |
| R4 | Не используется. |
| R5 | Охлаждающий вентилятор – Бензин. |
| R6 | Стеклоочиститель – включение и выключение. |
| R7 | Стеклоочиститель – низкая и высокая скорость. |
| R8 | Электрический вакуумный насос — бензин. |
| R9 | Стартер. |
| R10 | Муфта кондиционера. |
| R11 | Свеча накаливания системы испарителя топлива – Дизель. |
| R12 | ТНВД. |
| R13 | Не используется. |
| R14 | Не используется. |
| R15 | Низкоскоростные и высокоскоростные вентиляторы охлаждения. |
| R16 | Селективное каталитическое восстановление — дизель. |
| R17 | Модуль управления силовым агрегатом. |
| R18 | Высокоскоростной вентилятор охлаждения. |
Схема блока предохранителей Ford Transit 2020 года
Ford Transit 2020 года имеет 5 различных блоков предохранителей:
Схема блока предохранителей в моторном отсеке
Схема блока предохранителей в салоне водителя
Схема блока управления кузовным оборудованием
Схема блока предохранителей в салоне
Схема блока предохранителей
вашего автомобиля: 201520162017202020212019 2 л-Power-Stroke-Diesel2018 5 л-ecoboost™/3,7 л 2019 5 л-ecoboost™/3,7 л 2018 2 л-Power-Stroke-Diesel
| Тип | №.||||
|---|---|---|---|---|
Предохранитель FMX/JCase 50A | 1 | Стеклоочистители. | ||
Предохранитель FMM/MCase 40A | 2 | Полный привод. | ||
Предохранитель FMM/MCase 40A | 3 | Правый обогреваемый элемент ветрового стекла. | ||
Предохранитель MINI 30A | 4 | Габаритные огни. | ||
Предохранитель MINI 10A | 5 | Фонарь заднего хода. | ||
Предохранитель MINI | 6 | Не используется. | ||
Предохранитель FMX/JCase 40A | 7 | Двигатель переднего вентилятора. | ||
Предохранитель FMM/MCase 40A | 8 | Левый обогреваемый элемент ветрового стекла. | ||
Предохранитель FMM/MCase 15A | 9 | Замок задней двери. | ||
Предохранитель FMM/MCase | 10 | Не используется. | ||
Предохранитель FMM/MCase 40A | 11 | Вспомогательная розетка питания. Порт USB. | ||
Предохранитель MINI 20A | 12 | Звуковой сигнал. | ||
Предохранитель MINI 10A | 13 | Система селективного каталитического восстановления. | ||
Предохранитель MINI 15A | 14 | Мощность автомобиля 5. | ||
. | ||||
Предохранитель FMM/MCase | 16 | Не используется. | ||
Предохранитель MINI 10A | 17 | Правосторонние газоразрядные фары высокой интенсивности. | ||
Предохранитель FMM/MCase 40A | 18 | Обогреватель заднего стекла. | ||
Предохранитель FMM/MCase 20A | 19 | Передние противотуманные фары. | ||
Предохранитель MINI 10A | 20 | Электропривод складывания зеркал. | ||
Предохранитель MINI 15A | 21 | Мощность автомобиля 4. | ||
Предохранитель0028 | 22 | Двигатель заднего вентилятора. | ||
Предохранитель FMM/MCase 20A | 23 | Топливный насос. | ||
Предохранитель FMM/MCase 40A | 24 | Реле Пуск/Пуск. | ||
Предохранитель FMM/MCase 40A | 25 | Дополнительные точки питания. | ||
Предохранитель MINI 10A | 26 | Левые газоразрядные фары высокой интенсивности. | ||
Предохранитель FMM/MCase | 27 | Не используется. | ||
Fuse MINI 20A | 28 | Vehicle power 1. | ||
Fuse FMM/MCase 40A | 29 | Fuel filter heater. | ||
Предохранитель MINI 15A | 30 | Насос охлаждающей жидкости. | ||
Предохранитель MINI 5A | 31 | Антиблокировочная система тормозов. | ||
Предохранитель MINI 15A | 32 | Модуль управления коробкой передач. | ||
Предохранитель FMM/MCase 30A | 33 | Стартер. | ||
Предохранитель MINI 15A | 34 | Система селективного каталитического восстановления. | ||
FUSE MINI 15A | 35 | Мощность автомобиля 2. | ||
Fuse Mini 5A | 36 | Engive Engive Engive. | ||
Предохранитель MINI 5A | 37 | Свечи накаливания. Модуль управления силовым агрегатом. | ||
Предохранитель FMX/JCase 60A | 38 | Вентилятор охлаждения. | ||
Предохранитель MINI 15A | 39 | Система селективного каталитического восстановления. | ||
Предохранитель MINI 10A | 40 | Мощность автомобиля 3. | ||
Fuse MINI 10A | 41 | ROUTHERSE 10A | 41 | HLOW. |
Предохранитель MINI 15A | 42 | Блок управления коробкой передач. | ||
Предохранитель FMX/JCase 60A | 43 | Насос антиблокировочной тормозной системы. | ||
Предохранитель FMM/MCase 25A | 44 | Вентилятор охлаждения. | ||
Предохранитель FMM/MCase 30A | 45 | Розетка для прицепа. | ||
Предохранитель FMM/MCase 40A | 46 | Свечи накаливания. | ||
Предохранитель FMM/MCase 40A | 47 | Свечи накаливания. | ||
Предохранитель FMX/JCase 50A | 48 | Вентилятор охлаждения. | ||
Предохранитель MINI 15A | 49 | Датчик оксидов азота. | ||
Предохранитель MINI 5A | 50 | Закрыт отопитель вентиляции картера. | ||
Предохранитель MINI 10A | 51 | Муфта кондиционера. | ||
Предохранитель FMX/JCase 50A | 52 | Вентилятор охлаждения. | ||
Предохранитель MINI | 53 | Не используется. | ||
Предохранитель MINI 20A | 54 | Резервная сигнализация. | ||
Предохранитель MINI 25A | 55 | Насос трансмиссионного масла. | ||
Предохранитель FMM/MCase 20A | 56 | Дополнительный нагреватель, работающий на топливе. | ||
Предохранитель FMM/MCase 25A | 57 | Антиблокировочная тормозная система с электронным контролем устойчивости. | ||
Предохранитель FMM/MCase 30A | 58 | Розетка для прицепа. | ||
Реле | 59 | Реле вентилятора охлаждения. |
0017 Описание
| Тип | № | Описание |
|---|---|---|
Предохранитель MINI 5A | 11 | |
Предохранитель MINI | 2 | Не используется. |
Предохранитель MINI 5A | 3 | Порт USB. |
Предохранитель MINI | 4 | Не используется. |
Предохранитель MINI | 5 | Не используется. |
Предохранитель MINI | 6 | Не используется. |
Предохранитель MINI | 7 | Не используется. |
Предохранитель MINI | 8 | Не используется. |
Предохранитель MINI 10A | 9 | Обогрев наружных зеркал. |
Предохранитель MINI 5A | 10 | Вентилятор охлаждения. |
Предохранитель MINI | 11 | Не используется. |
Предохранитель MINI | 12 | Не используется. |
Предохранитель MINI | 13 | Не используется. |
Предохранитель МИНИ | 14 | Не используется. |
Предохранитель MINI | 15 | Не используется. |
Предохранитель MINI 5A | 16 | Датчик дождя. |
Предохранитель MINI | 17 | Не используется. |
Предохранитель MINI | 18 | Не используется. |
Предохранитель FMM/MCase | 19 | Не используется. |
Предохранитель FMM/MCase | 20 | Не используется. |
Предохранитель FMM/MCase 20A | 21 | Обогрев заднего стекла. |
Предохранитель FMM/MCase 20A | 22 | Обогрев заднего стекла. |
Предохранитель FMM/MCase 20A | 23 | Вспомогательная розетка. |
Предохранитель FMM/MCase 20A | 24 | Вспомогательная розетка питания. |
Предохранитель FMM/MCase | 25 | Не используется. |
Предохранитель FMM/MCase 25A | 26 | Электродвигатель стеклоочистителя. |
Предохранитель FMM/MCase | 27 | Не используется. |
Предохранитель FMM/MCase 30A | 28 | Модифицированные соединения автомобиля. |
Предохранитель FMM/MCase 20A | 29 | Топливный обогреватель. |
Предохранитель FMM/MCase 30A | 30 | Силовые подножки. |
Предохранитель MINI | 31 | Не используется. |
Предохранитель MINI | 32 | Не используется. |
Предохранитель MINI | 33 | Не используется. |
Предохранитель MINI | 34 | Не используется. |
Предохранитель MINI | 35 | Не используется. |
Предохранитель MINI | 36 | Не используется. |
Предохранитель MINI | 37 | Не используется. |
Предохранитель MINI | 38 | Не используется. |
Предохранитель MINI | 39 | Не используется. |
Предохранитель MINI | 40 | Не используется. |
Реле 25А | 41 | Реле сброса нагрузки. |
Реле 40A | 42 | Реле стартера. |
Реле 40A | 43 | Реле Upfitter. |
Реле 40A | 44 | Реле стартера. |
Предохранитель MICRO2 10A | 45 | Интерфейсный модуль Upfitter. |
Предохранитель MICRO2 | 46 | Не используется. |
Предохранитель MICRO2 | 47 | Не используется. |
Предохранитель MICRO2 5A | 48 | Модифицированные соединения автомобиля. |
Предохранитель MICRO2 10A | 49 | Выключатель педали тормоза. |
Предохранитель FMM/MCase 30 А | 50 | Пассажирское сиденье с электроприводом. |
Предохранитель FMM/MCase 40A | 51 | Модифицированные соединения автомобиля. |
Предохранитель FMM/MCase 30A | 52 | Сиденье водителя с электроприводом. |
Предохранитель FMX/JCase 60A | 53 | Аккумулятор. |
Предохранитель FMX/JCase 60A | 54 | Инвертор мощности. |
Предохранитель FMX/JCase 50A | 55 | Кузовной блок управления. |
Предохранитель MICRO2 10A | 56 | Модифицированные соединения автомобиля. |
Предохранитель MICRO2 | 57 | Не используется. |
Предохранитель MICRO2 10A | 58 | Разъем интерфейса кузова кемпера. Интерфейс апфиттера. Вторичная распределительная коробка. |
Предохранитель MICRO2 10A | 59 | Задний климат-контроль. Камера переднего вида. Камера заднего вида. Модуль адаптивного круиз-контроля. Информационная система слепых зон. |
Предохранитель MICRO2 10A | 60 | Блок управления тормозами прицепа. |
Предохранитель MICRO2 | 61 | Не используется. |
Предохранитель MICRO2 15A | 62 | Усовершенствованный системный модуль реле отключения. |
Предохранитель FMM/MCase 20A | 63 | Вспомогательная розетка питания. |
Предохранитель MICRO2 40A | 64 | Модифицированные соединения автомобиля. |
Предохранитель MICRO2 | 65 | Не используется. |
Предохранитель MICRO2 10A | 66 | Усовершенствованная система реле отключения. Кемпер. Реле сброса нагрузки. |
Предохранитель MICRO2 | 67 | Не используется. |
Предохранитель MICRO2 5A | 68 | Модуль буксировки прицепа. |
Предохранитель MICRO2 5A | 69 | Модуль рулевого колеса. |
Предохранитель MICRO2 | 70 | Не используется. |
Предохранитель MICRO2 10A | 71 | Пассажирское сиденье с подогревом. |
Предохранитель MICRO2 10A | 72 | Сиденье водителя с подогревом. |
Предохранитель MICRO2 20A | 73 | Модуль адаптивного переднего освещения. Выравнивание фар. |
Предохранитель MICRO2 | 74 | Не используется. |
Предохранитель MICRO2 20A | 75 | Блок предохранителей в моторном отсеке. |
Предохранитель MICRO2 10A | 76 | Выключатель управления сдвижной дверью. |
Предохранитель MICRO2 5A | 77 | Выключатель фар. |
Предохранитель MICRO2 7,5 А | 78 | Изменены соединения автомобиля. |
Предохранитель MICRO2 5A | 79 | Реле блока предохранителей в салоне водителя. |
Предохранитель MICRO2 | 80 | Не используется. |
Предохранитель FMM/MCase 40A | 81 | Модуль буксировки прицепа. |
Предохранитель FMM/MCase 30A | 82 | Раздвижная дверь с электроприводом. |
Предохранитель FMM/MCase 30A | 83 | Блок управления тормозами прицепа. |
Предохранитель FMX/JCase 50A | 84 | Кузовной блок управления. |
Предохранитель FMX/JCase 30A | 85 | Раздвижная дверь с электроприводом. |
Предохранитель FMX/JCase 50A | 86 | Кузовной блок управления. |
| Тип | № | Описание |
|---|---|---|
Предохранитель MICRO2 | 1 | 9. |
Предохранитель MICRO2 10A | 2 | Инвертор. |
Предохранитель MICRO2 7,5 A | 3 | Переключатель стеклоподъемника. Электропривод наружных зеркал. |
Предохранитель MICRO2 20A | 4 | Не используется. |
Предохранитель MICRO2 | 5 | Не используется. |
Предохранитель MICRO3 10A | 6 | Не используется. |
Предохранитель MICRO3 10A | 7 | Не используется. |
Предохранитель MICRO3 5A | 8 | Звуковой сигнал противоугонной сигнализации. |
Предохранитель MICRO3 5A | 9 | Датчик проникновения. Задний кондиционер. |
Предохранитель MICRO3 | 10 | Не используется. |
Предохранитель MICRO3 | 11 | Не используется. |
Предохранитель MICRO3 7,5A | 12 | Климат-контроль. |
Предохранитель MICRO3 7,5 А | 13 | Разъем линии передачи данных. Рулевая колонка. Приборный щиток. |
Предохранитель MICRO3 15A | 14 | Модуль контроля заряда батареи – MHEV. |
Предохранитель MICRO3 15A | 15 | Модуль SYNC 3. |
Предохранитель MICRO2 | 16 | Не используется. |
Предохранитель MICRO3 7,5 А | 17 | Не используется. |
Предохранитель MICRO3 7,5 А | 18 | Не используется. |
Предохранитель MICRO3 5A | 19 | Не используется. |
Предохранитель MICRO3 5A | 20 | Замок зажигания. |
Предохранитель MICRO3 5A | 21 | Управление нагревателем с положительным температурным коэффициентом. |
Предохранитель MICRO3 5A | 22 | Модуль контроля пешеходов. |
Предохранитель MICRO2 30A | 23 | Не используется. |
Предохранитель MICRO2 30A | 24 | Не используется. |
Предохранитель MICRO2 20A | 25 | Не используется. |
Предохранитель MICRO2 30А | 26 | Не используется. |
Предохранитель MICRO2 30A | 27 | Не используется. |
Предохранитель MICRO2 30A | 28 | Не используется. |
Предохранитель MICRO2 15A | 29 | Не используется. |
Предохранитель MICRO2 5A | 30 | Не используется. |
Предохранитель MICRO2 10A | 31 | Разъем линии передачи данных. |
Предохранитель MICRO2 20A | 32 | Радио. Телематический модуль. |
Предохранитель MICRO2 | 33 | Не используется. |
Предохранитель MICRO2 30A | 34 | Центр сообщений. Нагреватель с положительным температурным коэффициентом. Инвертор постоянного тока/переменного тока. Камера системы удержания полосы движения. Помощь при парковке. Рулевая колонка. |
Предохранитель MICRO2 5A | 35 | Не используется. |
Предохранитель MICRO2 15A | 36 | Помощь при парковке. Камера системы удержания полосы движения. |
Предохранитель MICRO2 20A | 37 | Не используется. |
Автоматический выключатель MAXI 30A | 38 | Электрические стеклоподъемники. |
Дистанционный приемник ключей.
Модуль управления рулевой колонкой.| Type | No. | Description |
|---|---|---|
Fuse MINI | 1 | Relay 2. |
Fuse MINI | 2 | Relay 3. |
Предохранитель MINI | 3 | РЕЛА 1. |
REWAR0028 | ||
FUSE MINI | 5 | Эстафет 5. |
Предохранитель MINI | 6 | 9000 не использовался. Не использовалось. |
Предохранитель MINI | 7 | Не используется. |
Предохранитель MINI | 8 | РЕЛА 7. |
.0003 | ||
Предохранитель MINI | 10 | Не используется. |
Предохранитель MINI | 11 | Не используется. |
Fuse MINI | 12 | Relay 9. |
Fuse MINI | 13 | Relay 6. |
Fuse MINI 5A | 14 | Зажигание. |
Предохранитель ATO 5A | 15 | Блок питания. |
Реле | 16 | Вспомогательный выключатель 3 реле. |
Реле | 17 | Вспомогательный выключатель 3 реле. |
Реле | 18 | Вспомогательный выключатель 3 реле. |
Реле | 19 | Вспомогательный выключатель 4 реле. |
Реле | 20 | Вспомогательный выключатель 5 реле. |
Реле | 21 | Реле дополнительного блока предохранителей. |
Реле | 22 | Вспомогательный выключатель 7 реле. |
Реле | 23 | Вспомогательный выключатель 8 реле. |
Реле | 24 | Вспомогательный переключатель 9 реле. |
| Тип | № | Описание |
|---|---|---|
Предохранитель MIDI 125A | 1 | MODULE BOLY MODULE. |
Предохранитель MIDI 80A | 2 | Электронный усилитель рулевого управления. |
Предохранитель MIDI 150A | 3 | Нагреватель с положительным температурным коэффициентом. |
Предохранитель MIDI | 4 | Не используется. |
Предохранитель MIDI | 5 | Не используется. |
Предохранитель MIDI 150A | 6 | Блок предохранителей в салоне. |
Предохранитель FMX/JCase 60A | 7 | Кемпер. |
Предохранитель MEGA | 8 | Не используется. |
Предохранитель MEGA 500A | 9 | Стартер. Генератор. |
Предохранитель MEGA 300A | 10 | Блок предохранителей в моторном отсеке. |
