Предохранители и реле Форд Мондео 2 со схемами блоков и описанием
ФордКомментарии: 1Компактный автомобиль Ford Mondeo 2 го поколения выпускался в 1996, 1997, 1998, 1999 и 2000 году. На американском рынке продавались аналоги этой модели — Ford Contour и Mercury Mystique. В данной статье мы представим описание предохранителей и реле Форд Мондео 2 поколения со схемами блоков в которых они находятся и фото – примерами исполнения блоков. Отдельно выделим предохранитель отвечающий за прикуриватель.
В данной модели предусмотрены два основных блока с предохранителями и реле. Один расположен в салоне, другой под капотом.
Содержание
- 1 Блок в салоне
- 2 Блок под капотом
- 2.1 Вариант 1
- 2.2 Вариант 2
Блок в салоне
Он находится под панелью приборов с левой стороны.
Фото – пример
Схема
Назначение предохранителей
| 19 | 7,5A Электропривод зеркала заднего вида на двери |
| 20 | 10A Очиститель/ омыватель лобового стекла, очиститель омыватель заднего стекла |
| 21 | 30A/40A Электропривод стеклоподъемников, блоку правления электроприводом люка |
| 22 | 7,5A Электронный блок управления ABS |
| 23 | 15A Указатели поворота, система активной подвески, система поддержания скорости, комбинация приборов, переключатель системы управления КПП, блок контроля исправности ламп, обогреватели форсунок омывателя лобового стекла, реле подогревателя топливного фильтра |
| 24 | 15A Стоп-сигналы |
| 25 | 20A Центральный замок, противоугонная система, диагностический разъем |
| 26 | 20A Противотуманные фары |
| 27 | 15A Прикуриватель |
| 28 | 30AРеле насоса омывателя фар, электропривод сидений |
| 29 | 30A Обогреватель заднего стекла |
| 30 | 7,5A Система управления двигателем, комбинация приборов, вспомогательный блок сигнализации, часы/маршрутный компьютер |
| 31 | 7,5А Подсветка комбинации приборов |
| 32 | 7,5А Аудиосистема, Радио |
| 33 | 7,5A Передние габариты – левые |
| 34 | 7,5А Лампы освещения салона, часы, электропривод зеркал, привод открывания крышки багажника/задней двери |
| 35 | 7,5A Передние габариты – правые |
| 36 | 15A/30A Аудиосистема, усилитель выходного сигнала аудиосистемы 10А Подушки безопасности |
| 37 | 30A Реле электродвигателя вентилятора отопителя |
| 38 | 7,5A Подушка безопасности |
За прикуриватель отвечает предохранитель номер 27 на 15А.
Реле
- R12 Реле освещения салона
- R13 Реле обогрева заднего стекла
- R14 Реле вентилятора отопителя
- R15 Реле стеклоочистителя
- R16 Реле зажигания
- D2 Диод для защиты от обратного тока
Блок под капотом
Он находится с левой стороны, рядом с аккумуляторной батареей. Возможно несколько вариантов его исполнения, и зависит от года выпуска.
Вариант 1
Фотография

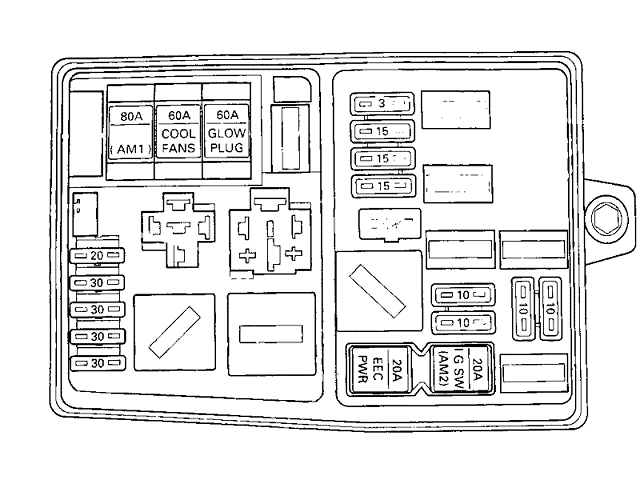

Схема
Обозначение схемы
| 1 | 80А Главная питающая бортовая сетевая электро цепь |
| 2 | 60А Двигатель вентилятора радиатора |
| 3 | 60А ABS/TCS – система и при определенных условиях дизельный двигатель |
| 4 | 20А Зажигание |
| 5 | 30А Обогреваемое ветровое стекло (левая часть) |
| 6 | 30А Обогреваемое ветровое стекло (правая часть) |
| 7 | 30А Система торможения с ABS (антиблокировочная система) |
| 8 | 30А Обогреваемые сиденья, компрессор кондиционера |
| 9 | 20А Модуль EEC, магнитный клапан холодного старта (дизель) |
| 10 | 20А Замок зажигания |
| 11 | 3А Память EEC-модуля зажигания, Блок управления двигателем |
| 12 | 15А Звуковой сигнал и световая сигнализация |
| 13 | 15А Датчик Лямбда-зонда |
| 14 | 15А Электрический топливный насос (карбюраторный двигатель) |
| 15 | 10А Ближний свет справа |
| 16 | 10А Ближний свет слева |
| 17 | 10А Дальний свет справа |
| 18 | 10А Дальний свет слева |
Реле
| R1 | Реле дневных ходовых огней | |
| R2 | Реле вентилятора системы охлаждения (высокая скорость) | |
| R3 | Реле кондиционера | |
| R4 | Реле муфты кондиционера | |
| R5 | Реле вентилятора системы охлаждения (низкая скорость) | |
| R6 | Реле стартера | |
| R7 | Реле звукового сигнала | |
| R8 | Реле топливного насоса | |
| R9 | Реле ближнего света | |
| R10 | Реле дальнего света | |
| R11 | Главное реле | |
| D1 | Диод для защиты от обратного тока | |
Вариант 2

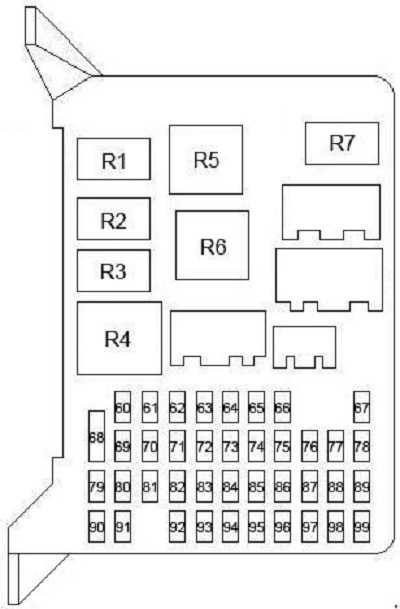

Схема
Описание
| 1 | Реле топливного насоса |
| 2 | Реле системы управления двигателем (бензин) |
| 3 | Реле полностью открытого положения дроссельной заслонки (с кондиционером) |
| 4 | Реле ближнего света фар |
| 5 | Реле дальнего света фар |
| 6 | Реле звукового сигнала |
| 7 | Реле стартера |
| 8 | Реле 2 электродвигателя вентилятора системы охлаждения |
| 9 | Реле 1 электродвигателя вентилятора системы охлаждения |
| 10 | Реле таймера обогревателя лобового стекла |
| 11 | Реле системы освещения в дневное время |
| F1 | — |
| F2 | Генератор |
| F3 | (20A) Дополнительный отопитель (Дизель) |
| F4 | (15A) Система управления двигателем (двухкомпонентная система топливоподачи Bi-fuel) |
| F5 | (15A) Система управления двигателем (двухкомпонентная система топливоподачи Bi-fuel) |
| F6 | (3A) Иммобилайзер (Дизель), система управления двигателем |
| F7 | (15A) Звуковой сигнал, указатели поворота |
| F8 | (5A) Система управления двигателем (двухкомпонентная система топливо подачи Bi-fuel) |
| F9 | (15A) Топливный насос |
| F10 | Управление двигателем |
| F11 | (20A) Реле системы освещения в дневное время (Скандинавские страны), система управления двигателем, подогреватель топлива |
| F12 | — |
| F13 | (20A) Подогреваемый кислородный датчик |
| F14 | — |
| F15 | (7,5A) Правая фара — ближний свет |
| F16 | (7,5A) Левая фара — ближний свет |
| F17 | (7,5A) Правая фара-дальний свет |
| F18 | (7,5A) Левая фара-дальний свет, комбинация приборов |
| F39 | (60A) Реле свечей накаливания |
| F40 | (20A) Замок зажигания, выключатель освещения (фары /противотуманные фары) |
| F41 | (20A) Управление двигателем |
| F42 | (40A) Электродвигатель вентилятора кондиционера /отопителя |
| F43 | — |
| F44 | — |
| F45 | (60A) Реле основных цепей зажигания |
| F46 | (30A) Обогреватель лобового стекла (правая сторона) |
| F47 | (30A) Обогреватель лобового стекла (левая сторона) |
| F48 | — |
| F49 | (60A) Электродвигатели вентиляторов системы охлаждения |
| F50 | — |
| F51 | (60A) ABS |
| F52 | (60A) Блок предохранителей реле-приборная панель 25, 27, 28, 36, реле обогревателя лобового стекла, реле ламп освещение салона |
А если есть что добавить, пишите в комментарии.
Схема предохранителей и реле Ford Mondeo и Contour (1993-2000) » Схемы предохранителей, электросхемы автомобилей
Блок предохранителей в салоне
| № | А | Назначение |
| 19 | 7.5 | до 1997: Обогрев зеркал |
| 20 | 10 | Передний стеклоочиститель, задний стеклоочиститель (автоматический выключатель) |
| 21 | 40 | Стеклоподъемники |
| 30 | Передние стеклоподъемники | |
| 22 | 7.5 | до 1999: ABS |
| 23 | 15 | Лампы заднего хода, иммобилайзер, система кондиционирования, переключатель указателей поворота, обогреватели форсунок омывателя лобового стекла, блокировка селектора коробки передач (P/N) |
| 24 | 15 | Лампы стоп-сигнала |
| 25 | 20 | Центральный замок, диагностический разъем |
| 26 | 7. 5 | Contour: Главный свет |
| 20 | Mondeo: Противотуманный свет | |
| 27 | 15 | Прикуриватель |
| 28 | 30 | Contour: Электропривод сидений |
| 30 | Mondeo: Омыватель фар, диагностический разъем | |
| 29 | 30 | Обогрев заднего стекла, навигационная система |
| 30 | 7.5 | Contour:Блок управления двигателем |
| 7.5 | Mondeo: Освещение салона, вспомогательные системы предупреждения | |
| 31 | 7.5 | Подсветка панели приборов |
| 32 | 7. 5 | Радио |
| 33 | 7.5 | Габаритный свет с левой стороны |
| 34 | 7.5 | Освещение салона, часы, электропривод зеркал, привод открывания крышки багажника/задней двери |
| 35 | 7.5 | Габаритный свет с правой стороны |
| 36 | 10 | до 1998: Подушки безопасности |
| 15 | Аудиосистема, навигационная система | |
| 37 | 30 | Вентилятор отопителя |
| 38 | 7.5 | Электронный блок управления SRS, адаптивная подвеска |
| Реле | ||
| R12 | Реле освещения салона | |
| R13 | Реле обогрева заднего стекла | |
| R14 | Реле вентилятора отопителя | |
| R15 | Реле стеклоочистителя | |
| R16 | Реле зажигания | |
| D2 | Диод для защиты от обратного тока | |
Блок предохранителей в моторном отсеке (до 1998)
| № | А | Назначение |
| 1 | 80 | Главная питающая бортовая сетевая электроцепь |
| 2 | 60 | Вентилятор системы охлаждения двигателя |
| 3 | 60 | ABS, свечи накаливания (дизельные двигатели) |
| 4 | 20 | Зажигание, блок управления двигателем, дневные ходовые огни |
| 5 | 15 | Contour: Противотуманный свет |
| 30 | Mondeo: Обогрев переднего стекла (левая часть) | |
| 6 | 30 | Mondeo: Обогрев переднего стекла (правая часть) |
| 7 | 20 | Contour; 1998: ABS |
| 30 | Contour; до 1997: ABS | |
| 30 | Mondeo: ABS | |
| 8 | 30 | Contour; до 1997: Воздушный насос |
| 30 | Mondeo: Компрессор кондиционера, подогрев сидений, дневные ходовые огни | |
| 9 | 20 | Блок управления двигателем (бензиновые двигатели), система холодный старт (дизельные двигатели) |
| 10 | 20 | Замок зажигания |
| 11 | 3 | Блок управления двигателем |
| 12 | 15 | Звуковой сигнал, аварийная сигнализация |
| 13 | 20 | 1998: Кислородный датчик (HEGO) |
| 15 | до 1997: Кислородный датчик (HEGO) | |
| 14 | 15 | Топливный насос |
| 15 | 10 | Правый ближний свет |
| 16 | 10 | Левый ближний свет |
| 17 | 10 | Правый дальний свет |
| 18 | 10 | Левый дальний свет |
| R1 | Реле дневных ходовых огней | |
| R2 | Реле вентилятора системы охлаждения (высокая скорость) | |
| R3 | Реле кондиционера | |
| R4 | Реле муфты кондиционера | |
| R5 | Реле вентилятора системы охлаждения (низкая скорость) | |
| R6 | Реле стартера | |
| R7 | Реле звукового сигнала | |
| R8 | Реле топливного насоса | |
| R9 | Реле ближнего света | |
| R10 | Реле дальнего света | |
| R11 | Главное реле | |
| D1 | Диод для защиты от обратного тока | |
Блок предохранителей в моторном отсеке (с 1999)
| № | А | Назначение |
| 1 | — | Не используется |
| 2 | 7. 5 | Генератор |
| 3 | 20 | Противотуманный свет |
| 4 | — | Не используется |
| 5 | — | Не используется |
| 6 | 3 | Блок управления двигателем |
| 20 | Звуковой сигнал, аварийная сигнализация | |
| 8 | — | Не используется |
| 9 | 15 | Топливный насос |
| 10 | — | Не используется |
| 11 | 20 | Блок управления двигателем, зажигание |
| 12 | — | Не используется |
| 13 | 20 | Кислородный датчик (HEGO) |
| 14 | 7. 5 | ABS |
| 15 | 7.5 | Правый ближний свет |
| 16 | 7.5 | Левый ближний свет |
| 17 | 7.5 | Правый дальний свет |
| 18 | 7.5 | Левый дальний свет |
| 39 | — | Не используется |
| 40 | 20 | Зажигание, переключатель света, блок предохранителей в салоне |
| 41 | 20 | Реле блока управления двигателем |
| 42 | 40 | Блок предохранителей в салоне (предохранитель 37 – вентилятор отопителя) |
| 43 | — | Не используется |
| 44 | — | Не используется |
| 45 | 60 | Зажигание |
| — | Не используется | |
| 47 | — | Не используется |
| 48 | — | Не используется |
| 49 | 60 | Вентилятор системы охлаждения двигателя |
| 50 | — | Не используется |
| 51 | 60 | ABS |
| 52 | 60 | Блок предохранителей в салоне (модуль центрального таймера, реле обогрева заднего стекла, предохранители: 24, 25, 27, 28, 34) |
| Реле | ||
| R1 | Топливный насос | |
| R2 | Блок управления двигателем | |
| R3 | Кондиционер | |
| R4 | Ближний свет | |
| R5 | Дальний свет | |
| R6 | Звуковой сигнал | |
| R7 | Стартер | |
| R8 | Реле вентилятора системы охлаждения (высокая скорость) | |
| R9 | Реле вентилятора системы охлаждения | |
| R10 | Не используется | |
| R11 | Дневные ходовые огни | |
| D1 | Диод для защиты от обратного тока | |
| D2 | Не используется | |
Дополнительные реле
| № | Реле | Расположение |
| R17 | Предварительный разогрев дизеля | Под консолью батареи |
| R18 | Переключатель окна водителя | В двери водителя |
| R19 | Круиз-контроль | Слева рядом с коробкой предохранителей в пространстве для ног |
| R20 | Омыватель фар | Слева рядом с коробкой предохранителей в пространстве для ног |
| R21 | Задний стеклоочиститель | Слева рядом с коробкой предохранителей в пространстве для ног |
| R22 | Противотуманные фары | Слева под приборной панелью |
| R23 | Указатели поворота | Вверху на рулевой колонке |
| R24 | Противоугонное устройство слева | Справа под приборной панелью |
| R25 | Противоугонное устройство справа | Справа под приборной панелью |
| R26 | Обогрев сидений | Справа под приборной панелью |
| R32 | Кислородный датчик (HEGO) | Рядом с блоком управления двигателем |
Подержанный блок предохранителей Ford Mondeo на продажу
- Перечисленные позиции
- Подробнее о Блок предохранителей Ford Mondeo
Найдите запчасти для вашего автомобиля
Что вы ищете?
Введите вашу регистрацию
Сортировать по
Релевантность
Цена от низшей к высокой
Цена от возрастающей к низшей
Страниц
- 1
- 2
- 3
- 4
- 5
- 6
- следующий ›
- последний »
Подержанный блок предохранителей Ford Mondeo
Все подержанные блоки предохранителей Ford Mondeo, представленные на Breakeryard.
com, являются проверенными, оригинальными (OEM) деталями производителя и поставляются с 14-дневной гарантией возврата денег. Breakeryard.com предлагает дешевые новые автозапчасти OES или автозапчасти по сниженным ценам или бывшие в употреблении автозапчасти OEM до 80% дешевле, чем цены основных дилеров на Ford Mondeo от премиальных авторазборочных станций со всей Великобритании.
О блоке предохранителей
Блок предохранителей Mondeo Ford предназначен для размещения, соединения и защиты электрических и электронных компонентов автомобиля с помощью предохранителей. К ним относятся главный компьютер, двигатель, трансмиссия, фары, дворники и все электрические компоненты.
Панель содержит ряд предохранителей разного номинала, которые перегорают, если возникает проблема в электрической части или системе, вызвавшая короткое замыкание. Выявление причины можно проследить, поскольку каждый предохранитель связан с определенным компонентом, электрической частью или частью автомобиля.
Иногда проблема может заключаться в самой панели, и она может нуждаться в замене.
Блок предохранителей обычно расположен под передней консолью над передними пространствами для ног или в перчаточном ящике. Он содержит набор предохранителей разного номинала, предназначенных для срабатывания при превышении установленной силы тока. Предохранители обычно имеют номиналы 5, 10, 15, 20, 25 и 30 ампер. Предохранители имеют цветовую маркировку, и вы должны заменить перегоревшие предохранители того же номинала на панели блока предохранителей. Цветовые коды: зеленый для 5 ампер, красный для 10 ампер, синий для 15 ампер, желтый для 20 ампер, прозрачный для 25 ампер и зеленый для 30 ампер.
Сменный блок предохранителей должен соответствовать оригинальному, чтобы обеспечить правильную замену проводки и количество предохранителей, необходимых для конкретной марки и модели. Блок предохранителей Mondeo Ford — идеальная сменная деталь, специально разработанная для марки и модели вашего автомобиля.
Общие сведения о Ford Mondeo
- Когда Mondeo поступил в продажу в Великобритании в 1993 году, он разрабатывался шесть лет и стоил 3 миллиарда фунтов стерлингов. В то время это делало его самым дорогим автомобилем из когда-либо произведенных. К счастью, траты окупились.
- Если вы пережили подготовку к всеобщим выборам 1997 года, то наверняка помните имя Mondeo-Man. Он относился к определенному классу избирателей: тем, кто вырос из рабочего класса, но стал средним классом. Акцент на Mondeo-Man считается одной из причин убедительной победы лейбористов.
- К 2014 году было продано уже 4,5 миллиона Mondeo.
- Ford Mondeo фигурирует в фильме о Джеймсе Бонде «Казино Рояль», где им управляет Бонд Дэниела Крейга. Это был мировой дебют 2,5-литровой модели Ford Mondeo ST, и ее до сих пор можно увидеть в Национальном автомобильном музее в Больё в рамках программы «Опыт Джеймса Бонда». Изображения автомобиля просочились журналистами во время съемок, что сильно разозлило Форда.
- Mondeo Mark III, выпущенный в 2000 году, быстро завоевал репутацию одного из лучших автомобилей в Великобритании. Он выиграл WhatCar? награду Top Gear Car of the Year, а также за его функции безопасности, высококачественный интерьер и исключительную управляемость.
Нужен блок предохранителей Ford Mondeo?
Нужен блок предохранителей Ford Mondeo?** Более 600 000 автомобильных запчастей в наличии – Гарантия на длинные детали – Быстрая или БЕСПЛАТНАЯ доставка – Быстрый заказ онлайн – Экономьте £££. **
Нет регистрации? Нажмите здесь, чтобы выбрать MAKE & MODEL
Икс
Блок предохранителей FORD MONDEO 6G9T14A067AB Mk4 2007 2014
£53,9
FORD Mondeo 2007 / 2010 Дизель – БЛОК ПРЕДОХРАНИТЕЛЕЙ 7G9T-14A-73-DE И ГАРАНТИЯ — 7378857
42 фунта стерлингов
Блок предохранителей FORD MONDEO BG9T14A073BL Mk4 2007 2014
£243,1
Блок предохранителей FORD MONDEO 7G9T-14A073-DB Mk4 07 2008 2009 10 11 12 13 14
71,5 фунтов стерлингов
Блок предохранителей FORD MONDEO 6G9T14A067AB Mk4 2007 2014
£34,1
Блок предохранителей Ford Mondeo
Требуется замена блока предохранителей Ford Mondeo? Если да, то PartsGateway за годы работы приобрела репутацию поставщика бывших в употреблении блоков предохранителей Ford Mondeo из нашей сети автоматических выключателей Ford.
Зачем платить цены основного дилера, если наша сеть специализированных мастеров по разборке Ford предлагает вам 1000 коробок предохранителей Ford Mondeo со скидкой.
Найдите блок предохранителей Ford Mondeo дешевле здесь
Добро пожаловать в PartsGateway. Дом, где можно купить блоки предохранителей Ford Mondeo со скидкой, поставляемые нашей сетью авторазборок Ford. Мы являемся ведущим в Великобритании поставщиком запчастей для автомобилей Ford Mondeo, где вы можете выбрать из 1000 блоков предохранителей Ford Mondeo, доступных для онлайн-заказа с бесплатной доставкой или доставкой на следующий день. Выбирайте из подлинных подержанных блоков предохранителей Ford Mondeo или послепродажного обслуживания, и все они поставляются с огромными скидками до 70%. На досуге сравните цены различных гидромолотов Ford, чтобы выбрать самое лучшее предложение. PartsGateway является домом для 180 лучших в Великобритании компаний по разборке и разборке автомобилей Ford Mondeo, поэтому найти лучшее предложение на блоки предохранителей Ford Mondeo несложно.
Сеть поставщиков блоков предохранителей Ford Mondeo в Великобритании
Блоки предохранителей Ford Mondeo являются распространенным компонентом автомобиля, который часто требует замены. Вы можете подумать, что стоимость замены блока предохранителей Ford Mondeo серьезно ударит по вашим финансам, но, к счастью, с помощью PartsGateway это не так.
Знаете ли вы, что PartsGateway поставляет все виды деталей блока предохранителей Ford? Мы также можем найти для вашего Ford Mondeo следующее, включая рулевое колесо или рулевую колонку.
Лучшее в Великобритании устройство для поиска автомобильных блоков предохранителей Ford Mondeo
Благодаря нашим современным технологиям дни, когда вы звонили в ремонтную мастерскую Ford, посещали местные свалки Ford или искали рекламные объявления, остались в прошлом. С помощью PatsGateway вы можете выполнить простой поиск блока предохранителей Ford Mondeo, сравнить цены местных и национальных сервисных центров Ford, заказать онлайн и получить блок предохранителей, готовый к установке на ваш Ford Mondeo, на следующий день.
