Назначение предохранителей и реле Форд Куга 2 со схемами и руководством
ФордКомментарии: 9Ford Kuga 2 го поколения выпускался в 2012, 2013, 2014, 2015, 2016, 2017, 2018, 2019 и 2020 годах. За это время куга 2 прошла рестайлинг и с 2016 года собиралась на заводе в России, Елабуге. В данной статье мы покажем описание блоков предохранителей и реле Форд Куга 2 со схемами и фото – примерами исполнения. Выделим предохранитель отвечающий за прикуриватель.
Исполнение блоков и количество элементов в них может отличаться от представленного и зависит от года выпуска и уровня оснащения Вашего форд куга 2.
Содержание
- 1 Блок под капотом
- 1.1 Как снять крышку блока предохранителей
- 2 Блок в салоне
- 3 Блок в багажнике
- 4 Руководство Форд Куга 2
Блок под капотом
Находит в левой части подкапотного пространства и закрыт защитной крышкой.
Как снять крышку блока предохранителей
Для того что бы снять крышку блока предохранителей под капотом ford kuga 2, надо найти с задней стороны соответствующие фиксаторы – защелки.
Далее просто потянуть от себя и вверх. На внутреннюю сторону крышки будет нанесена актуальная схема блока.

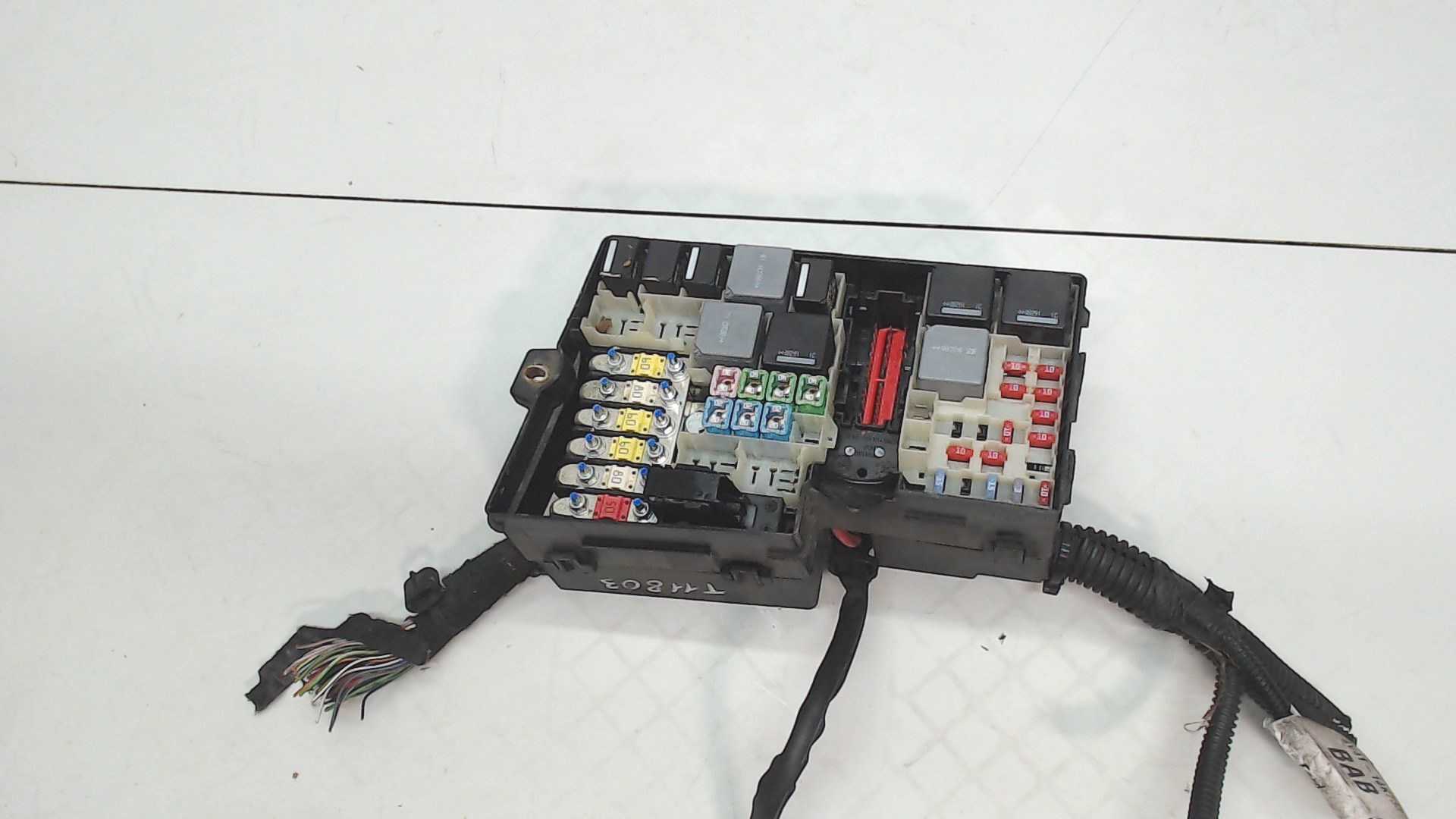

Фото – пример
Схема
Описание
| F1 | Резерв |
| F2 | Резерв |
| F3 | Резерв |
| F4 | Резерв |
| F5 | Резерв |
| F6 | Резерв |
| F7 | 40А Антиблокировочная система тормозов, управление системой динамической стабилизации |
| F8 | 30А Электронная система динамической стабилизации |
| F9 | 20А Омыватели фар |
| F10 | 40А Электродвигатель вентилятора отопителя |
| F11 | 30А Модуль качества напряжения, блок управления системами кузова |
| F12 | 30А Модуль управления силовым агрегатом |
| F13 | 30А Реле стартера |
| F14 | 40А Правая сторона обогреваемого ветрового стекла |
| F15 | 20А Передний прикуриватель, дополнительные гнезда электропитания |
| F16 | 40А Левая цепь обогреваемого ветрового стекла |
| F17 | 20А Дополнительный отопитель |
| F18 | Резерв |
| F19 | 5А Антиблокировочная система тормозов, управление системой динамической стабилизации |
| F20 | 15А Звуковой сигнал |
| F21 | 5А Выключатель стоп-сигналов |
| F22 | 15А Система мониторинга аккумуляторной батареи |
| F23 | 5А Соленоиды реле |
| F24 | 5А Управление освещением |
| F25 | Резерв |
| F26 | 5А Питание катушки реле системы управления двигателем (автомобили с бензиновыми двигателями) |
| F26 | 15А Питание катушки реле системы управления двигателем (автомобили с дизельным двигателем), система управления коробкой передач (автомобили с дизельным двигателем) |
| F27 | 15А Муфта компрессора системы кондиционирования |
| F28 | 5А Система адаптивного круиз-контроля (автомобили с системой авто-старт-стоп) |
| F29 | 25А Обогреватель заднего стекла кузова |
| F30 | Резерв |
| F31 | Резерв |
| F32 | 15А Модуль управления двигателем |
| F33 | 10А Модуль управления двигателем |
| F34 | 10А Модуль управления двигателем |
| F35 | 15А Модуль управления двигателем |
| F36 | 5А Активные жалюзи радиатора |
| F37 | 5А Питание индикатора отключения надувной подушки безопасности пассажира |
| F38 | 5А Модуль управления двигателем, модуль управления коробкой передач |
| F39 | 5А Фары, коррекция наклона света фар |
| F40 | 5А Электрический усилитель рулевого управления |
| F41 | 20А Блок управления системами кузова |
| F42 | 15А Очиститель заднего стекла |
| F43 | 15А Фары |
| F44 | 5А Система адаптивного круиз-контроля (автомобили без системы авто-старт-стоп) |
| F45 | 10А Обогреваемый распылитель омывателя |
| F46 | 40А Автоматический режим работы стеклоочистителя |
| F47 | Резерв |
| F48 | 15А Испаритель дизельного топлива |
| R1 | Резерв |
| R2 | Реле звукового сигнала |
| R3 | Реле испарителя дизельного топлива |
| R4 | Резерв |
| R5 | Резерв |
| R6 | Резерв |
| R7 | Силовое реле – Антиобледенитель ветрового стекла |
| R8 | Резерв |
| R9 | Реле Омывателей фар |
| R10 | Реле стартера |
| R11 | Муфта компрессора системы кондиционирования – реле |
| R12 | Силовое реле – Вентилятор системы охлаждения |
| R13 | Вентилятор обогревателя – мини реле |
| R14 | Реле системы управления двигателем |
| R15 | Силовое реле – Обогреватель заднего стекла |
| R16 | Силовое реле – Зажигание |
За прикуриватель отвечает предохранитель номер F15 на 20А.
Блок в салоне
Он расположен под бардачком, со стороны пассажира.
Фотография
Схема
Назначение
| 56 | 20А Топливный насос |
| 57 | Резерв |
| 58 | Резерв |
| 59 | 5А Приемопередатчик пассивной противоугонной системы |
| 60 | 10А Плафон освещения салона, блок переключателей двери водителя, освещение перчаточного ящика, блок переключателей потолочной консоли |
| 61 | Резерв |
| 62 | 5А Автоматически работающие стеклоочистители, зеркало с функцией автоматического затемнения |
| 63 | 10А Система адаптивного круиз-контроля (передний сенсорный модуль) |
| 64 | Резерв |
| 65 | 10А Отпирание защелки задней поднимающейся двери |
| 66 | Резерв |
| 67 | 7,5А Модуль SYNC, многофункциональный дисплей, модуль глобальной системы определения местонахождения |
| 68 | 15А Электрический замок рулевой колонки |
| 69 | 5А Щиток приборов |
| 70 | Резерв |
| 71 | 10А Блок управления отопителем (модуль ручного управления в системе кондиционирования воздуха), двухзонный электронный автоматический климат-контроль |
| 72 | 7,5А Модуль рулевого колеса |
| 73 | 5А Разъем передачи данных, автономная звуковая система |
| 74 | 15А Фары дальнего света |
| 75 | 15А Противотуманные фары/ фонари |
| 76 | 10А Фонарь заднего хода |
| 77 | 20А Насос омывателя |
| 78 | 5А Выключатель зажигания, кнопка запуска |
| 79 | 15А Аудиоблок, навигационный DVD-проигрыватель, сенсорный экран, выключатель фонаря аварийной световой сигнализации, переключатель блокировки замков двери |
| 80 | 20А Прозрачный люк |
| 81 | 5А Радиочастотный радиоприемник, датчик перемещений в салоне |
| 82 | 20А Насос омывателя |
| 83 | 20А Система централизованной блокировки замков |
| 84 | Резерв |
| 85 | 7,5А Выключатель зажигания |
| 86 | 10А Модуль подушки безопасности, система распознавания присутствия пассажира, индикатор отключения надувной подушки безопасности пассажира |
| 87 | Резерв |
| 88 | Резерв |
| 89 | Резерв |
Блок в багажнике

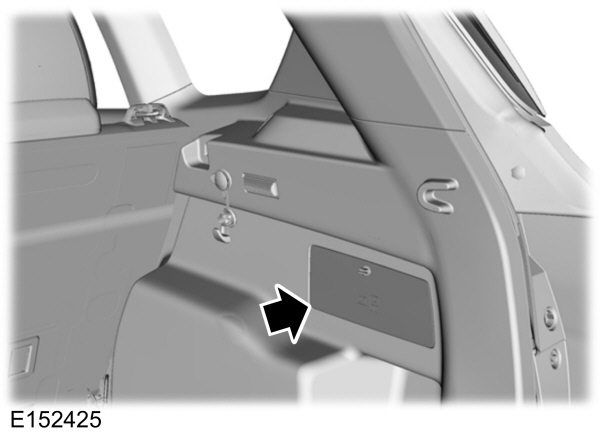

Он находится в багажном отделении за нишей шасси и закрыт защитной крышкой.
Фотография
Схема
Обозначение
| F1 | 5А Система бесконтактного открывания задней поднимающейся двери |
| F2 | 10А Модуль бесключевого входа |
| F3 | 5А Ручки дверей автомобиля с дистанционным бесключевым входом |
| F4 | 25А Модуль управления левой передней двери |
| F5 | 25А Модуль управления правой передней двери |
| F6 | 25А Модуль управления левой задней двери |
| F7 | 25А Модуль управления правой задней двери |
| F8 | Резерв |
| F9 | 25А Электродвигатель сиденья водителя |
| F10 | Резерв |
| F11 | 5А Задний элемент питания катушки реле зажигания |
| F12 | 10А Система управления микроклиматом (автомобили с системой авто-старт-стоп) |
| F13 | 5А Щиток приборов (автомобили с системой авто-старт-стоп) |
| F14 | 7,5А Информационно-развлекательный дисплей, модуль SYNC, модуль глобальной системы определения местонахождения (автомобили с системой авто-старт-стоп) |
| F15 | 15А Аудиоблок (автомобили с системой авто-старт-стоп) |
| F16 | Резерв |
| F17 | Резерв |
| F18 | Резерв |
| F19 | Резерв |
| F20 | Резерв |
| F21 | Резерв |
| F22 | Резерв |
| F23 | Резерв |
| F24 | 30А Дополнительные гнезда электропитания постоянного и переменного тока |
| F24 | 20А Задние дополнительные гнезда электропитания |
| F25 | 25А Открывающаяся вверх дверь с приводом |
| F26 | 40А Вспомогательное оборудование, модуль буксировки прицепа |
| F27 | 20А Дополнительные гнезда электропитания багажного отделения |
| F28 | Резерв |
| F29 | 5А Система мониторинга непросматриваемых зон, датчик передней видеокамеры, система адаптивного круиз-контроля, камера заднего вида системы помощи при парковке, сигнал зажигания модуля качества напряжения |
| F30 | 5А Система помощи при парковке |
| F31 | Резерв |
| F32 | 5А Сигнал зажигания дополнительных гнезд электропитания постоянного и переменного тока |
| F33 | Резерв |
| F34 | 20А Обогреваемое сиденье водителя |
| F35 | 20А Обогреваемое сиденье пассажира |
| F36 | Резерв |
| F37 | Резерв |
| F38 | Резерв |
| F39 | Резерв |
| F40 | Резерв |
| F41 | Резерв |
| F42 | Резерв |
| F43 | Резерв |
| F44 | Резерв |
| F45 | Резерв |
| F46 | 10А Система мониторинга непросматриваемых зон, датчик передней видеокамеры, система адаптивного круиз-контроля, камера заднего вида системы помощи при парковке (автомобили с системой авто-старт-стоп) |
| R1 | Силовое реле – Выключатель зажигания |
| R2 | Резерв |
| R3 | Резерв |
| R4 | Резерв |
| R5 | Резерв |
| R6 | Резерв |
Руководство Форд Куга 2
Нужно больше информации про ремонт и обслуживание Ford Kuga 2 ? Изучите данное руководство “скачать” либо этот материал.
А если остались вопросы, задавайте их в комментарии.
Предохранители Форд Куга 2, 2011
30.10.2019В январе 2011 года на автосалоне в Детройте был представлен концепт Ford Vertek, ставший прообразом Kuga 2 поколения. Новое поколение унаследовало от него передний бампер, решётку радиатора, форму задних фар и салон. В 2012 году совместное предприятие Ford-Sollers начало производство модели в России. На заводе в Татарстане в 2013 был выпущен первый автомобиль по технологии полного цикла. В данном материале мы подробно разберём схемы предохранителей Форд Куга 2-го поколения (в кузове CBS) 2011, 2012, 2013, 2014, 2015, 2016, 2017, 2018, 2019 года выпуска с бензиновыми двигателями: 1.6 / 2.0 / 2.5 л. и дизельным 2.0 л.
Здесь вы найдете места расположения и фото монтажных блоков. Отдельно отметим предохранители отвечающие за прикуриватель и бензонасос.
В моторном отсеке
Расположен в правой части моторного отсеке.
Фото – пример.
| Схема элементов в моторном отсеке Куга 2 | ||
|---|---|---|
| № | Расшифровка | Ток, А |
| F1 | Нет | – |
| F2 | – | |
| F3 | – | |
| F4 | – | |
| F5 | – | |
| F6 | – | |
| F7 | Антиблокировонная система тормозов АБС, управление системой динамической стабилизации | 40 |
| F8 | Электронная система динамической стабилизации | 30 |
| F9 | Омыватели фар | 20 |
| F10 | Электродвигатель вентилятора отопителя | 40 |
| F11 | Модуль качества напряжения, блок управления системами кузова | 30 |
| F12 | Модуль управления силовым агрегатом | 30 |
| F13 | Реле стартера | 30 |
| F14 | Правая цепь обогреваемого ветрового стекла | 40 |
| F15 | Предохранитель прикуривателя форд куга, дополнительные гнезда электропитания | 20 |
| F16 | Левая цепь обогреваемого ветрового стекла | 40 |
| F17 | Дополнительный отопитель | 20 |
| F18 | Нет | – |
| F19 | Антиблокировочная система тормозов АБС, управление системой динамической стабилизации | 5 |
| F20 | Звуковой сигнал (гудок) | 15 |
| F21 | Выключатель стоп-сигналов | 5 |
| F22 | Система мониторинга аккумуляторной батареи | 15 |
| F23 | Соленоиды реле | 5 |
| F24 | Управление освещением | 5 |
| F25 | Нет | – |
| F26 | Питание катушки реле системы управления двигателем (автомобили с бензиновыми двигателями) | 5 |
| F26 | Питание катушки реле системы управления двигателем (автомобили с дизельными двигателями), система управления коробкой передач (автомобили с дизельными двигателями) | 15 |
| F27 | Муфта компрессора системы кондиционирования | 15 |
| F28 | Система адаптивного круиз-контроля (автомобили с системой «Автостарт/стоп») | 5 |
| F29 | Обогреватель заднего стекла кузова | 25 |
| F30 | Нет | – |
| F31 | Нет | – |
| F32 | Модуль управления двигателем | 15 |
| F33 | 10 | |
| F34 | 10 | |
| F35 | 15 | |
| F36 | Активные жалюзи радиатора | 5 |
| F37 | Питание индикатора отключения надувной подушки безопасности пассажира | 5 |
| F38 | Модуль управления двигателем, модуль управления коробкой передач | 5 |
| F39 | Фары, коррекция наклона света фар | 5 |
| F40 | Электрический усилитель руля | 5 |
| F41 | Блок управления системами кузова | 20 |
| F42 | Очиститель заднего стекла | 15 |
| F43 | Фары | 15 |
| F44 | Система адаптивного круиз- контроля (автомобили без системы «Автостарт/стоп») | 5 |
| F45 | Обогреваемый распылитель омывателя | 10 |
| F46 | Автоматический режим работы стеклоочистителя | 40 |
| F47 | Нет | – |
| F48 | Испаритель дизельного топлива | 15 |
| Реле | ||
| R1 | Не используется | |
| R2 | Звуковой сигнал | |
| R3 | Реле испарителя дизельного топлива | |
| R4 | Нет | |
| R5 | ||
| R6 | ||
| R7 | Антиобледенитель ветрового стекла | |
| R8 | Нет | |
| R9 | Омыватель фар | |
| R10 | Реле стартера | |
| R11 | Муфта компрессора системы кондиционирования | |
| R12 | Вентилятор системы охлаждения | |
| R13 | Вентилятор обогревателя | |
| R14 | Реле системы управления двигателем | |
| R15 | Обогреватель заднего стекла | |
| R16 | Зажигание | |
В салоне
Находится под бардачком.
Общий вид блока.
| Схема предохранителей в блоке салона Куга 2 | ||
|---|---|---|
| № | Описание | Ток, А |
| F56 | Топливный модуль (предохранитель бензонасоса) | 20 |
| F57 | Нет | – |
| F58 | – | |
| F59 | Приемопередатчик пассивной противоугонной системы | 5 |
| F60 | Плафон освещения салона, блок переключателей двери водителя, освещение перчаточного ящика, блок переключателей потолочной консоли | 10 |
| F61 | Не используется | – |
| F62 | Автоматические стеклоочистители, зеркало с функцией автоматического затемнения | 5 |
| F63 | Система адаптивного круиз-контроля (передний сенсорный модуль) | 10 |
| F64 | Нет | – |
| F65 | Отпирание защелки задней поднимающейся двери | 10 |
| F66 | Нет | – |
| F67 | Модуль SYNC, многофункциональный дисплей, модуль глобальной системы определения местонахождения (GPS) | 7. 5 |
| F68 | Электрический замок рулевой колонки | 15 |
| F69 | Щиток приборов | 5 |
| F70 | Нет | – |
| F71 | Блок управления отопителем (модуль ручного управления в системе кондиционирования воздуха), двухзонный электронный автоматический климат-контроль | 10 |
| F72 | Модуль рулевого колеса | 7.5 |
| F73 | Разъем передачи данных, автономная звуковая система | 5 |
| F74 | Фары дальнего света | 15 |
| F75 | Противотуманные фары/фонари | 15 |
| F76 | Фонарь заднего хода | 10 |
| F77 | Насос омывателя | 20 |
| F78 | Выключатель зажигания, кнопка запуска | 5 |
| F79 | Аудиоблок, навигационный DVD-проигрыватель, сенсорный экран, выключатель фонаря аварийной световой сигнализации, переключатель блокировки замков двери | 15 |
| F80 | Прозрачный люк | 20 |
| F81 | Радиочастотный радиоприемник, датчик перемещений в салоне | 5 |
| F82 | Насос омывателя | 20 |
| F83 | Система централизованной блокировки замков | 20 |
| F84 | Не используется | – |
| F85 | Выключатель зажигания | 7. 5 |
| F86 | Модуль подушки безопасности, система распознавания присутствия пассажира, индикатор отключения надувной подушки безопасности пассажира | 10 |
| F87 | Нет | – |
| F88 | – | |
| F89 | – | |
В багажном отделении
Находится за нишей шасси со стороны пассажира.
Фото – пример исполнения.
| Схема элементов в блоке багажника | ||
|---|---|---|
| № | Расшифровка | Ток, А |
| F1 | Система бесконтактного открывания задней поднимающейся двери | 5 |
| F2 | Модуль бесключевого входа | 10 |
| F3 | Ручки дверей автомобиля с дистанционным бесключевым входом | 5 |
| F4 | Модуль управления левой передней двери | 25 |
| F5 | Модуль управления правой передней двери | 25 |
| F6 | Модуль управления левой задней двери | 25 |
| F7 | Модуль управления правой задней двери | 25 |
| F8 | Нет | – |
| F9 | Электродвигатель сиденья водителя | 25 |
| F10 | Нет | – |
| F11 | Задний элемент питания катушки реле зажигания | 5 |
| F12 | Система управления микроклиматом (автомобили с системой «Автостарт/стоп») | 10 |
| F13 | Щиток приборов (автомобили с системой «Автостарт/стоп») | 5 |
| F14 | Информационно-развлекательный дисплей, модуль SYNC, модуль глобальной системы определения местонахождения (автомобили с системой «Автостарт/стоп») | 7. 5 |
| F15 | Аудиоблок (автомобили с системой «Автостарт/стоп») | 15 |
| F16 | Нет | – |
| F17 | – | |
| F18 | – | |
| F19 | – | |
| F20 | – | |
| F21 | – | |
| F22 | – | |
| F23 | – | |
| F24 | Дополнительные гнезда электропитания постоянного и переменного тока | 30 |
| F24 | Задние дополнительные гнезда электропитания | 25 |
| F25 | Открывающаяся вверх дверь с приводом | 25 |
| F26 | Вспомогательное оборудование, модуль буксировки прицепа | 40 |
| F27 | Дополнительные гнезда электропитания багажного отделения | 20 |
| F28 | Нет | – |
| F29 | Система мониторинга непросматривающихся зон, датчик передней видеокамеры, система адаптивного круиз-контроля, камера заднего вида системы помощи при парковке, сигнал зажигания модуля качества напряжения | 5 |
| F30 | Система помощи при парковке | 5 |
| F31 | Нет | – |
| F32 | Сигнал зажигания дополнительных гнезд электропитания постоянного и переменного тока | 5 |
| F33 | Нет | – |
| F34 | Обогреваемое сиденье водителя | 20 |
| F35 | Обогреваемое сиденье пассажира | 20 |
| F36 | Нет | – |
| F37 | – | |
| F38 | – | |
| F39 | – | |
| F40 | – | |
| F41 | – | |
| F42 | – | |
| F43 | – | |
| F44 | – | |
| F45 | – | |
| F46 | Система мониторинга непросматривающихся зон, датчик передней видеокамеры, система адаптивного круиз контроля, камера заднего вида системы помощи при парковке (автомобили с системой «Автостарт/стоп») | 10 |
| Реле | ||
| R1 | Выключатель зажигания | |
| R2 | Нет | |
| R3 | ||
| R4 | ||
| R5 | ||
| R6 | ||
Материалы по теме
Форд Куга (2012 – 2018)- схема блока предохранителей
Опубликовано от admin
Ford Kuga (2012 – 2018) – схема блока предохранителей
Год выпуска: 2012, 2013, 2014, 2015, 2016, 2017, 2018
Панель предохранителей в салоне.
Ford Kuga 2 — безпецники кабины| Предохранитель | Номинальный ток (А) | Защищенные цепи |
| Ф56 | 20 | Топливный насос |
| Ф57 | — | Не используется. |
| Ф58 | — | Не используется. |
| Ф59 | 5 | Пассивный противоугонный приемопередатчик |
| Ф60 | 10 | Внутреннее освещение, блок переключателей двери водителя, лампа перчаточного ящика. Блок переключателей потолочной консоли |
| Ф61 | — | Не используется |
| Ф62 | 5 | Автостеклоочистители. Внутреннее зеркало с автоматическим затемнением. |
| F63 | 10 | Адаптивный круиз-контроль — передний сенсорный модуль. |
| Ф64 | — | Не используется |
| Ф65 | 10 | Разблокировка задней подъемной двери. |
| Ф66 | — | Не используется. |
| Ф67 | 7,5 | Модуль синхронизации. Передний интерфейсный модуль управления/дисплея. Модуль глобальной системы позиционирования. |
| Ф68 | 15 | Электрический замок рулевой колонки. |
| Ф69 | 5 | Комбинация приборов |
| Ф70 | — | Не используется |
| Ф71 | 10 | Головка управления отоплением – кондиционер с ручным управлением. Дуэль электронный автоматический контроль температуры. |
| Ф72 | 7,5 | Модуль рулевого колеса |
| Ф73 | 7,5 | Разъем канала передачи данных..jpg) Звуковой оповещатель с резервным аккумулятором. |
| Ф74 | 15 | Дальний свет. |
| Ф75 | 15 | Задний противотуманный фонарь |
| Ф76 | 10 | Фонарь заднего хода |
| Ф77 | 20 | Принадлежности для омывателя ветрового стекла |
| Ф78 | 5 | Замок зажигания. Кнопочный выключатель зажигания. |
| Ф79 | 15 | Аудиоблок. Навигационный DVD проигрыватель. Сенсорный экран. Переключатель аварийной сигнализации. Выключатель дверного замка. |
| Ф80 | 20 | Люк |
| Ф81 | 5 | Радиочастотный приемник. Датчик движения в салоне. |
| Ф82 | 20 | Насос омывателя ветрового стекла. |
| Ф83 | 20 | Центральный замок. |
| Ф84 | — | Не используется |
| Ф85 | 7,5 | Замок зажигания. |
| Ф86 | 10 | Модуль подушки безопасности. Система классификации жильцов. Индикатор отключения подушки безопасности пассажира. |
| Ф87 | — | Не используется |
| Ф88 | — | Не используется |
| Ф89 | — | Не используется |
Блок предохранителей в моторном отсеке.
Ford Kuga 2 безпецники – комора сильника| Предохранитель | Номинальный ток (А) | Защищенные цепи |
| F1 | — | Не используется. |
| F2 | — | Не используется. |
| F3 | — | Не используется. |
| F4 | — | Не используется. |
| F5 | — | Не используется. |
| F6 | — | Не используется. |
| F7 | 40 ** | Антиблокировочная система тормозов. Электронная программа стабилизации. |
| F8 | 30 ** | Электронная программа стабилизации. |
| F9 | 20 ** | Омыватель фар. |
| F10 | 40 ** | Двигатель вентилятора. |
| F11 | 30 ** | Модуль качества напряжения. Модуль управления кузовом. |
| F12 | 30 ** | Блок управления силовым агрегатом. |
| F13 | 30 ** | Реле стартера. |
| F14 | 40** | Обогреваемый элемент ветрового стекла правый. |
| F15 | 20 ** | Прикуриватель. Вспомогательные точки питания. |
| Ф16 | 40 ** | Обогреваемый элемент ветрового стекла левый. |
| Ф17 | 20 ** | Дополнительный отопитель. |
| Ф18 | — | Не используется |
| Ф19 | 5 * | Антиблокировочная система тормозов. Электронная программа стабилизации. |
| F20 | 15* | Рог. |
| F21 | 5 * | Стоп-сигналы. |
| F22 | 15* | Система контроля батареи. |
| F23 | 5 * | Катушки реле. |
| F24 | 5 * | Управление освещением. |
| Ф25 | — | Не используется. |
| Ф26 | 5 * | Питание катушки реле управления двигателем — автомобили с бензиновым двигателем |
| Ф26 | 15* | Питание катушки реле управления двигателем – автомобили с дизельным двигателем. Модуль управления коробкой передач – автомобили с дизельным двигателем. |
| Ф27 | 15* | Муфта кондиционера. |
| Ф28 | 5 * | Адаптивный круиз-контроль — автомобили с системой Start-Stop. |
| Ф29 | 25* | Обогрев заднего стекла. |
| Ф30 | — | Не используется. |
| Ф31 | — | Не используется |
| Ф32 | 15* | Модуль управления двигателем. |
| Ф33 | 10 * | Модуль управления двигателем. |
| Ф34 | 10 * | Модуль управления двигателем. |
| Ф35 | 15* | Модуль управления двигателем. |
| Ф36 | 5 * | Неактивные решетчатые жалюзи. |
| Ф37 | 5 * | Питание индикатора отключения подушки безопасности пассажира. |
| Ф38 | 5 * | Модуль управления двигателем. Модуль управления трансмиссией. |
| Ф39 | 5 * | Фары. Выравнивание фар. |
| Ф40 | 5 * | Электронный усилитель руля. |
| Ф41 | 20 ** | Блок управления кузовом. |
| Ф42 | 15* | Стеклоочиститель заднего стекла. |
| Ф43 | 15* | Фары. |
| Ф44 | 5 * | Адаптивный круиз-контроль – автомобили без старт-стоп. |
| Ф45 | 10 * | Форсунка омывателя с подогревом. |
| Ф46 | 40 ** | Автостеклоочистители |
| Ф47 | — | Не используется. |
| Ф48 | 15* | Испаритель сажевого фильтра. |
| * Мини-предохранители | ||
| ** Плавкие предохранители | ||
Реле в блоке предохранителей отсека.
| Реле | Защищенные цепи |
| Р1 | Не используется |
| Р2 | Рог. |
| Р3 | Испаритель сажевого фильтра. |
| Р4 | Не используется |
| Р5 | Не используется. |
| Р6 | Не используется. |
| Р7 | Обогрев ветрового стекла |
| Р8 | Не используется |
| Р9 | Омыватель фар. |
| Р10 | Стартер. |
| Р11 | Муфта кондиционера. |
| R12 | Охлаждающий вентилятор. |
| Р13 | Двигатель вентилятора. |
| Р14 | Модуль управления двигателем. |
| Р15 | Обогрев заднего стекла. |
| Р16 | Зажигание. |
Панель предохранителей в багажном отделении.
Ford Kuga 2 – безпецниковый багажник| Предохранитель | А | Защищенные цепи |
| F1 | 5 | Модуль привода двери багажного отделения без помощи рук. |
| F2 | 10 | Автомобильный модуль без ключа |
| F3 | 5 | Дверные ручки автомобиля без ключа |
| F4 | 25 | Блок управления передней левой двери. |
| F5 | 25 | Блок управления передней правой двери. |
| F6 | 25 | Блок управления задней левой двери. |
| F7 | 25 | Блок управления задней правой дверью. |
| F8 | — | Не используется. |
| F9 | 25 | Мотор сиденья водителя |
| F10 | — | Не используется. |
| F11 | 5 | Питание катушки заднего реле зажигания. |
| F12 | 10 | Климат-контроль – автомобили с системой «старт-стоп». |
| F13 | 5 | Комбинация приборов — автомобили с системой «старт-стоп». |
| F14 | 7,5 | Информационно-развлекательный дисплей. модуль синхронизации. Модуль глобальной системы позиционирования – автомобили с системой старт-стоп. |
| F15 | 15 | Аудиосистема – автомобили с системой Start-Stop. |
| Ф16 | — | Не используется |
| Ф17 | — | Не используется |
| Ф18 | — | Не используется |
| Ф19 | — | Не используется. |
| F20 | — | Не используется |
| F21 | — | Не используется |
| F22 | — | Не используется |
| F23 | — | Не используется |
| F24 | 30 | Дополнительные точки питания переменного/постоянного тока. |
| F24 | 20 | Задние дополнительные розетки. |
| Ф25 | 25 | Elektryczne otwieranie/zamykanie drzwi tyłu nadwozia. |
| Ф26 | 40 | Аксессуары. Модуль буксировки прицепа. |
| Ф27 | 20 | Вспомогательные розетки багажного отделения. |
| Ф28 | — | Не используется |
| Ф29 | 5 | Монитор слепых зон. Датчик фронтальной камеры. Адаптивный круиз-контроль. Камера заднего вида с парковочным ассистентом. Сигнал зажигания модуля качества напряжения. |
| Ф30 | 5 | Кнопка помощи при парковке. |
| Ф31 | — | Не используется |
| Ф32 | 5 | Сигнал зажигания точки вспомогательного питания постоянного/переменного тока. |
| Ф33 | — | Не используется |
| Ф34 | 20 | Подогрев сиденья водителя. |
| Ф35 | 20 | Подогрев пассажирского сиденья. |
| Ф36 | — | Не используется |
| Ф37 | — | Не используется |
| Ф38 | — | Не используется |
| Ф39 | — | Не используется |
| Ф40 | — | Не используется |
| Ф41 | — | Не используется |
| Ф42 | — | Не используется |
| Ф43 | — | Не используется |
| Ф44 | — | Не используется |
| Ф45 | — | Не используется |
| Ф46 | 10 | Монитор слепых зон. Датчик фронтальной камеры. Адаптивный круиз-контроль. Камера заднего вида с системой помощи при парковке — автомобили с системой Start-Stop. |
Реле в панели предохранителей багажного отделения
| Реле | Защищенные цепи |
| Р1 | Замок зажигания. |
| Р2 | Не используется |
| Р3 | Не используется |
| Р4 | Не используется |
| Р5 | Не используется |
| Р6 | Не используется |
ПРЕДУПРЕЖДЕНИЕ. Назначение клемм и жгутов для отдельных разъемов зависит от уровня комплектации автомобиля, модели и рынка.
Форд, Куга электричество
Схема блока предохранителей Ford Escape 3G/Kuga 2G и реле с назначением и расположением
2 го поколения Ford Kuga выпуска 2012, 2013, 2014, 2015, 2016, 2017, 2018, 201 9. За это время был рестайлинг. Также известен как Ford Escape 3G . В этой статье мы покажем обозначение блоков предохранителей и реле Ford Escape 3G со схемами и фото — примерами исполнения.
Выделим предохранитель, отвечающий за прикуриватель.
Конструкция ящиков и количество элементов в них может отличаться от представленного и зависит от года выпуска и уровня оснащения вашего Ford Escape 3.
Содержимое
- 1 Моторный отсек
- 1.1 Как снять крышку блока предохранителей
- 2 Салон
- 3 Багажное отделение 912 87
Моторный отсек
Расположен с левой стороны моторного отсека и закрывается защитным кожухом.
Как снять крышку блока предохранителей
Для того, чтобы снять крышку блока предохранителей под капотом форд куга 2, нужно найти на задней стороне соответствующие защелки – защелки.
Затем просто оттолкнитесь от себя и поднимитесь. Текущая диаграмма коробки будет напечатана на внутренней стороне обложки.
Фото для примера
Схема
Обозначение
| F 1 | Резерв |
| F2 | Резерв |
| F3 | Резерв |
| F4 9001 8 | Резерв |
| F5 | Резерв |
| F6 | Резерв |
| F7 | 40A Антиблокировочная система, система динамического контроля устойчивости |
| 30A Электронная система динамической стабилизации | |
| F9 | 20A Омыватели фар |
| F10 | 40A Электродвигатель вентилятора отопителя |
| F11 | 30A Модуль качества напряжения, блок управления кузовным оборудованием |
| F 12 | 30A Модуль управления силовым агрегатом |
| F13 | 30A Реле стартера |
| F14 | 40A Правая сторона обогрева ветрового стекла 9001 8 |
| F15 | 20A Передний прикуриватель, дополнительные розетки |
| F16 | 40А Обогрев лобового стекла левый контур |
| F17 | 20А Дополнительный обогреватель |
| F18 | Резерв |
| F19 | 5A Антиблокировочная система, система динамического контроля устойчивости |
| F20 | 15A Звуковой сигнал |
| F21 | 5A Стоп-сигнал выключатель |
| F22 | Система контроля аккумуляторной батареи 15 А |
| F23 | 5A Реле соленоидов |
| F24 | 5A Управление освещением |
| F25 | Резерв |
| F26 | 5А Питание катушки реле системы управления двигателем (автомобили с бензиновыми двигателями) |
| F26 | 15А Питание катушки реле системы управления двигателем (автомобили с дизельным двигателем), системы управления трансмиссией (автомобили с дизельным двигателем) |
| F27 | 15А Компрессор кондиционера сцепление |
| F28 | 5A Система адаптивного круиз-контроля (автомобили с системой автостарт-стоп) |
| F29 | 25A Обогрев корпуса заднего стекла |
| Ф30 | Резерв |
| F31 | Резерв |
| F32 | 15A Модуль управления двигателем |
| F33 | 10A Модуль управления двигателем |
| F34 | 10A Модуль управления двигателем |
| F35 | 15A Модуль управления двигателем |
| F36 | 5A Активные жалюзи радиатора |
| F37 | 5A Индикатор отключения подушки безопасности пассажира |
| F38 | 5A Блок управления двигателем, блок управления коробкой передач |
| F39 | 5A Фары, корректор угла наклона фар |
| F40 | 5A Электроусилитель руля |
| F41 | 20A Управление системами кузова |
| F42 | 15A Омыватель заднего стекла |
| F43 | 15A Фары |
| F44 9 0018 | 5A Система адаптивного круиз-контроля (автомобили без системы автостарт-стоп) |
| F45 | 10A Форсунка омывателя с подогревом |
| F46 | 40A Автоматическая работа стеклоочистителей |
| F47 | Резерв |
| F48 | Испаритель дизельного топлива 15А |
| R1 | Резерв |
| R2 | Реле звукового сигнала |
| R3 | Реле дизельного испарителя |
| R4 | Резерв 900 18 |
| R7 | Реле питания – обогреватель ветрового стекла | 9 0023
| R8 | Резерв |
| R9 | Реле омывателя фар |
| R10 | Реле стартера |
| R11 | Муфта компрессора кондиционера — реле |
| R12 | Реле питания — вентилятор системы охлаждения |
| R13 | Вентилятор отопителя — мини-реле |
| R14 | Реле управления двигателем |
| R15 | Реле питания — обогрев заднего стекла 9 0018 |
| R16 | Силовое реле — зажигание |
Предохранитель номер F15 на 20А отвечает за прикуриватель.
Салон
Находится под бардачком со стороны пассажира.
Фото
Схема
Назначение
| 20A Топливный насос | |
| 57 | Резерв |
| 58 | Резерв |
| 59 | 5A Трансивер пассивной противоугонной системы |
| 60 | 10A Плафон освещения салона, блок переключателей двери водителя, освещение перчаточного ящика, блок переключателей потолочной консоли |
| 61 | Резерв |
| 62 | 5A Автоматические стеклоочистители, зеркало с автоматическим затемнением |
| 63 900 18 | 10A Система адаптивного круиз-контроля (модуль передних датчиков) |
| 64 | Резерв |
| 65 | 10A Разблокировка замка задней подъемной двери |
| 66 | Резерв |
| 67 | 7. 5A Модуль SYNC, многофункциональный дисплей, модуль глобальной системы позиционирования |
| 68 | 15A Электрический замок рулевой колонки |
| 69 | 5A Панель приборов |
| 70 9001 8 | Резерв |
| 71 | 10А Блок управления отопителем (модуль ручного управления в системе кондиционирования ), двухзонный электронный автоматический климат-контроль |
| 72 | 7,5A Модуль на рулевом колесе |
| 73 | 5A Разъем данных, автономная аудиосистема |
| 74 | 15A Фары дальнего света |
| 75 | 15A Противотуманные фары |
| 76 | 10А Фонарь заднего хода |
| 77 | 20А Насос омывателя |
| 78 | 5A Замок зажигания, кнопка запуска |
| 79 | 15A Аудиосистема, навигационный DVD-плеер, сенсорный экран, выключатель аварийной сигнализации, выключатель дверного замка |
| 80 | 20A Прозрачный люк |
| 81 | 5A Радиоприемник, датчик движения в салоне |
| 82 | 20A Насос омывателя | 900 23
| 83 | 20A Централизованный замок |
| 84 | Резерв |
| 85 | 7,5A Замок зажигания |
| 86 | 10A Модуль подушки безопасности, система распознавания присутствия пассажира, индикатор отключения подушки безопасности пассажира |
| 87 | Резерв |
| 88 | Резерв |
| 89 | Резерв 90 018 |
Багажное отделение
Расположено в багажном отделении за нишей шасси и закрыто защитным кожухом.
