Предохранители и реле Форд Фиеста 5 с описанием назначения и схемами блоков

ФордКомментарии: 0

Субкомпактный автомобиль Ford Fiesta 5 го поколения производился в 2002, 2003, 2004, 2005, 2006, 2007 и 2008 году. За этот период автомобиль прошел рестайлинг, который затронул преимущественно внешний вид автомобиля. В данной публикации мы покажем назначение предохранителей и реле Форд Фиеста 5 го поколения с фотографиями и схемами блоков в которых они находятся. Отметим предохранитель прикуривателя. В заключении предложим для скачивания полное руководство по ремонту и эксплуатации.

Назначение предохранителей может отличаться от представленного описания и зависят от года выпуска и уровня комплектации автомобиля.

Содержание

• 1 Блок в салоне
• 2 Блоки под капотом
  • 2.1 Монтажный блок предохранителей
  • 2.2 Блок реле
• 3 Руководство Форд Фиеста 5

Блок в салоне

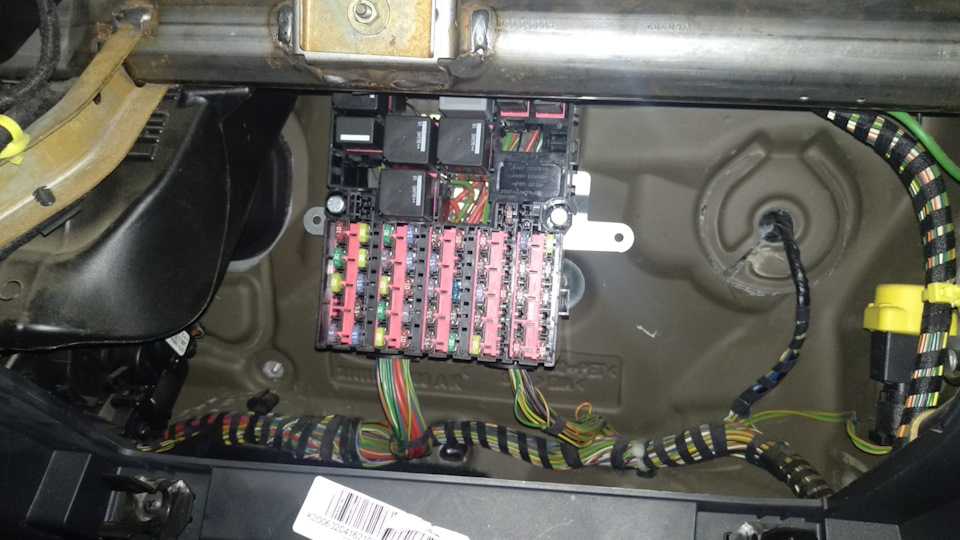

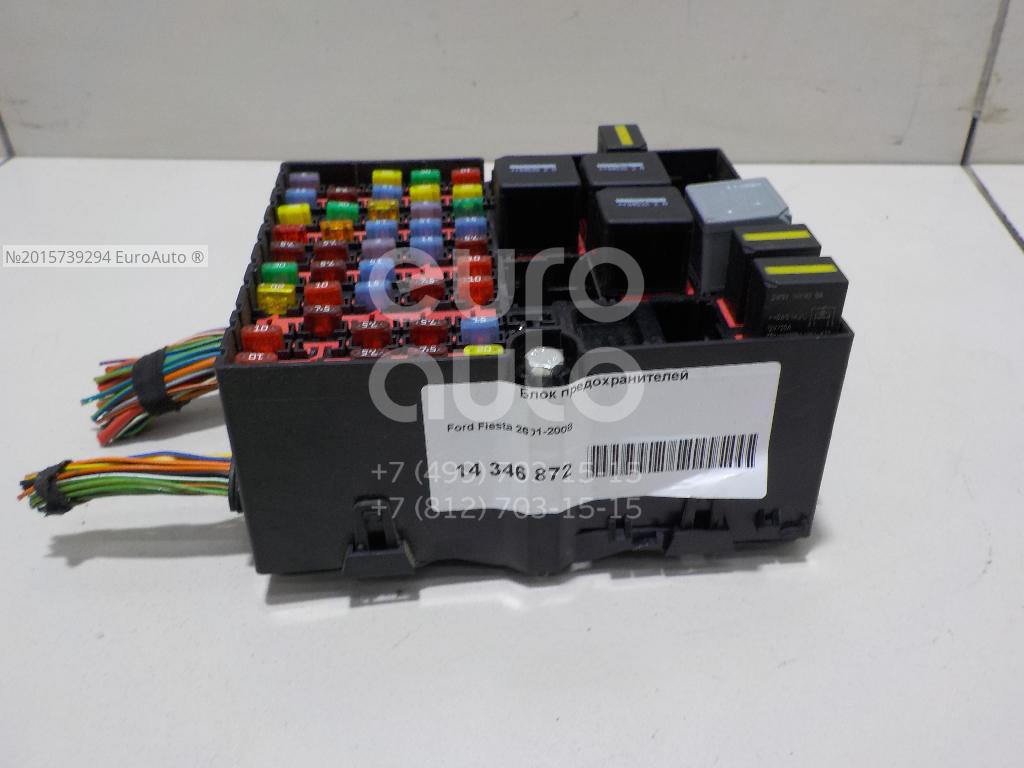

Основной блок с предохранителями и реле находится в салоне, за бардачком. Для доступа к нему надо слегка сжать по бокам стенки.

Фото – схема

Описание предохранителей

F1	Резерв
F2	Прицеп
F3	Прицеп
F4	10А Система отопления (кондиционирования) и вентиляции салона
F5	20А Антиблокировочная система (ABS)
F6	30А Антиблокировочная система (ABS)
F7	15А Коробка передач Durashift EST
F8	7,5А Электропривод наружных зеркал заднего вида
F9	10А Левая фара ближнего света
F10	10А Правая фара ближнего света
F11	15А Освещение при движении в светлое время суток
F12	15А Цепь питания системы впрыска, ЭБУ системы впрыска
F13	20А Система управления двигателем (дизель)
F14	30А Стартер
F15	20А Топливный насос
F16	3А Цепь питания реле системы впрыска, ЭБУ системы впрыска
F17	15А Переключатель приборов наружного освещения
F18	15А Автомагнитола
F19	15А Освещение при движении в светлое время суток
F20	7,5А Панель приборов, таймер отключения, фонарь освещения номерного знака
F21	Резерв
F22	7,5А Габаритный свет левая сторона
F23	7,5А Габаритный свет правая сторона
F24	20А Центральный замок и звуковой сигнал охранной сигнализации
F25	15А Аварийная световая сигнализация
F26	20А Электрообогрев заднего стекла двери задка
F27	15А Звуковой сигнал
F28	3А Аккумулятор, стартер
F29	15А Прикуриватель
F30	15А Система зажигания
F31	10А Переключатель приборов наружного освещения
F32	7,5А Электрообогрев наружных зеркал заднего вида
F33	7,5А Переключатель приборов
F34	Резерв
F35	7,5А Подогрев передних сидений
F36	30А Стеклоподъемники
F37	3А Антиблокировочная система (ABS)
F38	7,5А Электронный блок общего назначения
F39	7,5А Подушки безопасности
F40	7,5А Автоматическая коробка передач
F41	Резерв
F42	30А Обогрев ветрового стекла
F43	30А Обогрев ветрового стекла
F44	3А Автомагнитола
F45	15А Стоп-сигналы
F46	20А Стеклоочиститель и омыватель ветрового стекла
F47	10А Стеклоочиститель стекла двери задка
F48	7,5А Фонарь заднего хода
F49	30А Электродвигатель отопителя
F50	20А Противотуманные фонари
F51	15А предохранитель дополнительного прикуривателя
F52	10А Левая фара дальнего света
F53	10А Правая фара дальнего света

За прикуриватель отвечает предохранитель номер 29 и 51 на 15А.

Назначение реле

R1	40А Электропривод складывания наружных зеркал
R2	40А Обогрев ветрового стекла
R3	70А Система зажигания
R4	20А Фары ближнего света
R5	20А Фары дальнего света
R6	20А Топливный насос
R7	40А Стартер
R8	40А Электровентилятор отопителя
R9	20А Освещение при движении в светлое время суток
R10	20А Зарядка аккумуляторной батареи
R11	40А Система впрыска, ЭБУ системы впрыска
R12	Резерв

Блоки под капотом

Монтажный блок предохранителей

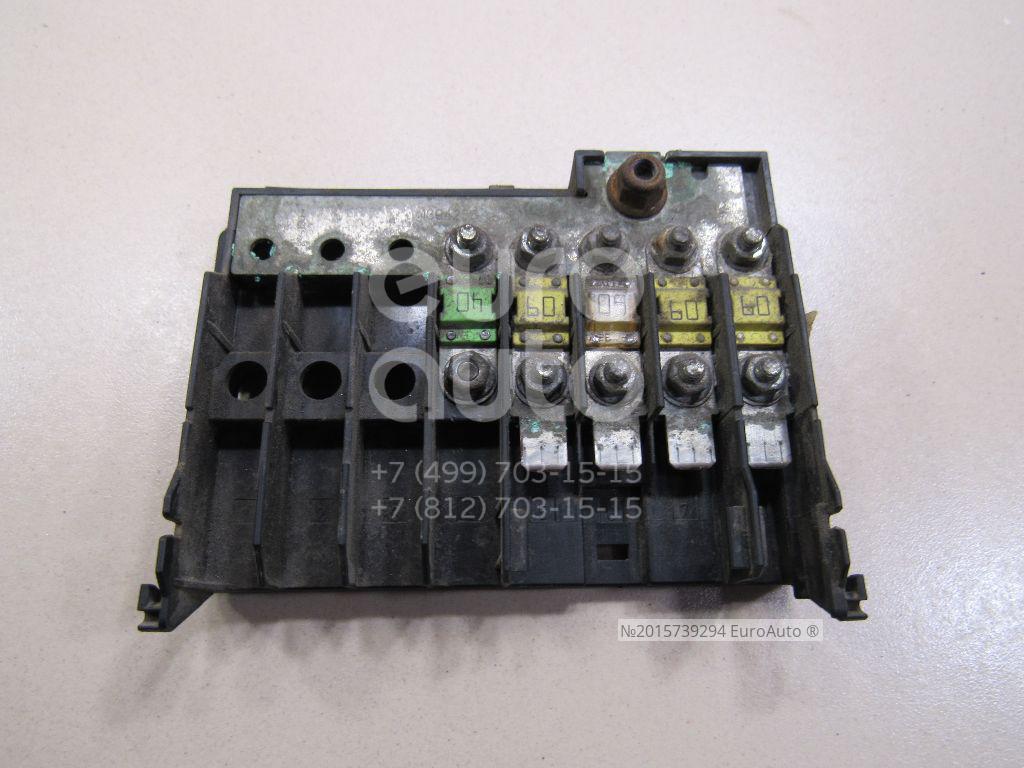

Он крепится с боку к аккумулятору, на его плюсовой провод и состоит из плавких вставок высокой мощности. Для доступа к нему надо снять саму аккумуляторную батарею.

Схема

Обозначение

FА	80А Вспомогательный отопитель (отопитель РТС)
FB	60А Коробка передач
FC	60А Вспомогательный отопитель (отопитель РТС)/ свечи подогрева (дизельный двигатель)
FD	40А Вентилятор охлаждения и кондиционирование воздуха
FE	60А Осветительное оборудование и общий электронный модуль (GEM)
FF	60А Зажигание
FG	60А Двигатель и осветительное оборудование
FH	60А Обогрев лобового стекла, АБС, ESP, стекло подъёмники

Блок реле

Данный блок находится рядом с аккумулятором, выглядит в форме квадрата.

Схема

Расшифровка

• R1 – Выключение А/С при широко открытой дроссельной заслонке
• R2 – Высокоскоростной режим вентилятора охлаждения двигателя
• R3 – Вспомогательный отопитель (отопитель РТС)
• R4 – Вспомогательный отопитель (отопитель РТС)

Руководство Форд Фиеста 5

Нужно больше информации про ремонт и эксплуатацию Ford Fiesta 5 го поколения? Изучите данное руководство: “скачать”

Предохранители и реле Форд Фиеста 6 и 7 с описанием и схемами блоков

Ford Fiesta 6 го поколения выпускался в 2008, 2009, 2010, 2011, 2012, 2013, 2014, 2015, 2016 и 2017 годах MK6. За это время автомобиль прошел одни рестайлинг, который во многом изменил внешний вид. С 2015 года Ford Fiesta собиралась в России. Далее производится Ford Fiesta 7 го поколения 2018, 2019, 2020, 2021, 2022 году как mk7. В нашей публикации вы найдете описание предохранителей и реле Форд Фиеста 6 и 7 поколения со схемами блоков и их фотографиями. Отдельно отметим предохранитель прикуривателя. А в заключении предложим для скачивания полное руководство по эксплуатации.

Исполнение блоков и назначение элементов может отличаться от представленного и зависит от года выпуска, уровня комплектации и страны поставки, особенно это касается автомобилей из США.

Содержание

• 1 Блок в салоне
  • 1.1 Вариант 1
  • 1.2 Вариант 2
  • 1.3 Вариант 3
• 2 Блок под капотом
  • 2.1 Вариант 1
  • 2.2 Вариант 2
  • 2.3 Вариант 3
• 3 Руководство Ford Fiesta 6

Блок в салоне

Этот блок предохранителей находится за бардачком. Для доступа к нему, надо открыть сам бардачок, надавить на стенки по бокам и сместить вниз.

Вариант 1

Фото – пример

Схема

Описание

1	7. 5A Зажигание, датчик осадков, обогрев лобового стекла
2	10A Выключатель стоп-сигналов
3	7,5А Фонари заднего хода, камера заднего вида (VP)
4	7,5A Корректор фар
5	20A Очиститель лобового стекла
6	15A Очиститель заднего стекла
7	10A Омыватель лобового стекла
8	15A Электрооборудование прицепа 10А Система помощи при парковке (автомобили, оснащенные передней системой помощи при парковке)
9	10A Система парковки
10	7,5A Подогреватель сидений
11	—
12	10A Система SRS – Модуль подушки безопасности
13	10A Система зажигания, электроусилитель рулевого управления (EPAS), щиток приборов, пассивная противоугонная система (PATS), ABS
14	7,5A PCM, рычаг селектора передач, топливный насос
15	7,5A Аудиосистема, щиток приборов
16	7,5A Обогреватель зеркал заднего вида на дверях
17	15A Система зажигания
18	7,5A Комбинация приборов
19	15A Диагностический разъем (DLC)
20	7,5A Многофункциональный дисплей, часы, внутренний сканер, панель систем отопления, вентиляции, кондиционирования воздуха (HVAC)
21	15A Аудиосистема, Bluetooth
22	20A Прикуриватель
23	20A Электрооборудование прицепа
24	Резерв
25	30A Электропривод стеклоподъемников
26	30A Обогрев ветрового стекла, левая сторона
27	30A Обогрев лобового стекла, правая сторона

За прикуриваетль отвечает предохранитель номер 22 на 20А.

• R1 – Реле системы зажигания

Вариант 2

Фотография

Схема

Обозначение

1	7,5A Зажигание, датчик осадков, обогрев переднего стекла
2	10A Выключатель стоп-сигналов
3	7,5A Фонари заднего хода
4	7,5A Корректор фар
5	20A Очиститель лобового стекла
6	15A Очиститель заднего стекла
7	10A Омыватели лобового стекла
8	15A Электрооборудование прицепа
9	10A  Система парковки 15А Обогрев сидений
10	7,5A Подогреватель сидений 15А Обогрев сидений
11	Резерв
12	10A Система SRS
13	10A Система зажигания, электроусилитель рулевого управления (EPAS), щиток приборов, пассивная противоугонная система (PATS), ABS
14	7,5A PCM, рычаг селектора передач, топливный насос
15	7,5A Аудиосистема, щиток приборов
16	7,5A Обогреватель зеркал заднего вида на дверях
17	15A Система зажигания
18	Комбинация приборов
19	15A Диагностический разъем (DLC)
20	7,5A Многофункциональный дисплей, часы, внутренний сканер, панель HVAC 20А Прицеп
21	15A Аудиосистема, Bluetooth
22	20A Прикуриватель 7,5А Щиток приборов
23	20A Электрооборудование прицепа 7,5А Многофункциональный дисплей, часы, внутренний сканер, дефлекторы системы отопления, панель кондиционирования воздуха
24	10А SYNC, Bluetooth
25	30A Электропривод стеклоподъемников (передние окна)
26	30А Левая цепь обогреваемого ветрового стекла
27	30А Правая цепь обогреваемого ветрового стекла
28	30А Высококачественное электропитание (автомобили с системой авто-старт-стоп)
29	20А Задняя электрическая розетка
30	20А Прикуриватель
31	30A Электропривод стеклоподъемников (задние окна)
32	30A Обогреватель лобового стекла
33	30A Обогреватель лобового стекла
34	20A Дистанционное управление центральным замком (keyless entry)
35	20A Дистанционное управление центральным замком (keyless entry)
36	15A Заднее гнездо питания, функция энергосбережения аккумулятора
37	15A Вспомогательное гнездо питания в багажном отделении
38	Резерв
39	Резерв
40	Резерв
41	Резерв
42	20A Люк 7,5А Камера заднего вида
43	10А Система Active City Stop
44	7,5А Индикатор отключения надувной подушки безопасности пассажира
45	Резерв
46	Резерв
47	Резерв
48	Резерв
49	Резерв

В зависимости от года выпуска за прикуриватель отвечают предохранители 22 или 30 на 20А.

Реле

• R1 Зажигание
• R2 Прикуриватель, переднее дополнительное гнездо электропитания
• R3 Резерв
• R4 Система Active City Stop
• R5 Обогреватель лобового стекла
• R6 Бесключевой вход (аксессуар)
• R7 Бесключевой вход (зажигание)
• R8 Заднее дополнительное гнездо электропитания либо контроль силы тока аккумуляторной батареи
• R9 Резерв
• R10 Резерв
• R11 Резерв
• R12 Резерв

Вариант 3

Схема

Расшифровка

F1	15A Замок зажигания.
F2	7,5A Внутреннее зеркало с автоматическим затемнением. Авто очистители. Управление реле нагревателя.
F3	7,5A Приборный щиток.
F4	7,5A Выключатель де активации подушки безопасности пассажира. Система обнаружения пассажиров.
F5	15A Дополнительный бортовой диагностический блок управления A.
F6	10A Фонари заднего хода.
F7	7,5A Приборный щиток. Информационно-развлекательный дисплей.
F8	7,5A Люк.
F9	20A Удаленный вход без ключа. Удаленный запуск без ключа.
F10	15A Аудиосистема. Модуль SYNC.
F11	20A Дворники.
F12	7,5A Климат-контроль.
F13	15A Стеклоочиститель заднего стекла.
F14	20A Удаленный вход без ключа. Удаленный запуск без ключа.
F15	15A Дворники.
F16	5A Наружные зеркала заднего вида. Электрические стеклоподъемники.
F17	15A Сиденья с подогревом.
F18	10A Стоп-сигналы.
F19	7,5A Приборный щиток.
F20	10A Подушки безопасности.
F21	7,5A Электронный усилитель рулевого управления. Приборный щиток.  Зажигание. Дворники. Пассивная противоугонная система.
F22	7,5A Датчик положения педали акселератора. Модуль управления трансмиссией. Антиблокировочная тормозная система. Помощь при стабилизации.
F23	7,5A Блок управления трансмиссией.
F24	7,5A Аудиосистема.
F25	7,5A Наружные зеркала с подогревом.
F26	7,5A Система центрального замка.
F27	Не используется.
F28	Не используется.
F29	Не используется.
F30	Не используется.
F31	30A Задние стеклоподъемники.
F32	20A Звуковой оповещатель с резервным аккумулятором. Задние вспомогательные розетки.
F33	20A Передние вспомогательные розетки.
F34	30A Передние стеклоподъемники.
F35	20A Люк.
F36	Не используется.
Реле:
R1	Реле зажигания.
R2	Не используется.
R3	Не используется.
R4	Сиденье водителя с подогревом.
R5	Пассажирское сиденье с подогревом.
R6	Дополнительный режим дистанционного запуска без ключа.
R7	Режим зажигания – дистанционный запуск без ключа.
R8	Звуковой оповещатель с резервным аккумулятором. Экономия заряда батареи.
R9	Дополнительная задержка.

Блок под капотом

Находится с левой стороны, под защитной крышкой, с обратной стороны которой будет нанесена актуальная схема.

Вариант 1

Фото – пример

Схема

Назначение

1	30/40A ABS
2	40А Модуль ABS ESP 60А Вентилятор системы охлаждения
3	30A/40A Вентилятор системы охлаждения
4	30A Электродвигатель вентилятора отопителя
5	60A Блок предохранителей и реле в салоне
6	30A Модуль управления дополнительным оборудованием (BCM)
7	60A Блок предохранителей и реле в салоне
8	60A Свечи накаливания 50А Автоматическая коробка передач
9	60A Обогреватель лобового стекла
10	Резерв
11	30A Реле стартера
12	10A Дальний свет левой фары
13	10A Дальний свет правой фары
14	10A Ближний свет левой фары либо Насос охлаждающей жидкости
15	10A Ближний свет правой фары либо Катушки зажигания
16	15A Модуль управления силовым агрегатом (PCM), высоко- и низко- скоростной режим вентилятора охлаждения
17	15A Подогреваемые кислородные датчики (HEGO) (бензиновые двигатели) 20А Модуль электропитания (дизельные двигатели)
18	10A Электронный блок управления КПП
19	7,5А Компрессор системы кондиционирования воздуха
20	Резерв
21	7,5А Вентилятор системы охлаждения (1. 6L Duratorq-TDCi)
22	15A Питание органов управления внешним освещением от аккумуляторной батареи
23	15A Противотуманные фары
24	15A Указатели поворота
25	10A Лампы системы освещения в дневное время 15А Левая сторона наружного освещения
26	7,5A Электропривод зеркал заднего вида 15А Правая сторона наружного освещения
27	7.5A PCM Модуль управления силовым агрегатом
28	20A Модуль ABS, ESP
29	10А Электромагнитная муфта компрессора кондиционера
30	—
31	—
32	20A Звуковой сигнал, функция энергосбережения аккумулятора, без ключевого модуля
33	20A Обогреватель заднего стекла
34	20A Реле топливного насоса, подогреватель дизельного топлива
35	15А Система сигнализации первой категории
36	7,5А Контроллер автоматической коробки передач
37	25А Левая сторона модуля передней двери
38	25А Правая сторона модуля передней двери
39	25А Левая сторона модуля задней двери
40	25А Правая сторона модуля задней двери

Реле

1. Вентилятор системы охлаждения
2. Обогреваемое лобовое стекло, Реле свечей накаливания
3. Модуль регулирования мощности, Реле системы управления двигателем
4. Реле дальнего света фар
5. Реле ближнего света фар
6. Реле системы освещения в дневное время
7. Электродвигатель вентилятора системы охлаждения двигателя
8. Стартер
9. Муфта компрессора системы кондиционирования
10. Реле противотуманных фар
11. Топливный насос, подогреватель дизельного топлива
12. Фонарь заднего хода
13. Вентилятор обогревателя

Вариант 2

Схема

Описание

1	60A Помощь при стабилизации.
1	40A Антиблокировочная тормозная система (при наличии)
2	40A Модуль управления коробкой передач.
3	40A Охлаждающий вентилятор.
3	60A Модуль охлаждающего вентилятора (1,0 л и 1,6 л EcoBoost)
4	40A Двигатель вентилятора.
5	60A Питание блока предохранителей в салоне.
6	30A Система центрального замка.
7	60A Замок зажигания.
8	60A Модуль управления трансмиссией.
9	40A Модуль стабилизации.
10	30A Блокировка запуска двигателя.
11	30A Топливная система.
12	60A Электрические стеклоподъемники.
13	60A Высокоскоростной вентилятор охлаждения (1,0 л EcoBoost)
14	Не используется.
15	Не используется.
16	Не используется.
17	20A Дальний свет.
18	15A Модуль управления трансмиссией.
19	20A Передние противотуманные фары.
20	15A Система выбросов.
21	75A Дальний свет.
22	15A Катушка зажигания.
22	20A Катушка зажигания (1.0 л и 1.6 л EcoBoost)
23	15A Правые наружные фонари.
24	10A Система выбросов.
25	15A Левые наружные фонари.
26	20A Сигнал. Звуковой оповещатель с резервным аккумулятором. Внутренние светильники.
27	7,5A Модуль системы холодного запуска двигателя (1,6 л Flex-fuel)
27	15A Помпа. Активная решетка-жалюзи. (1,0 л EcoBoost)
28	15A Указатели поворота.
29	20A Сжатый природный газ, модуль контроля топлива (при наличии)
30	10A Муфта кондиционера.
31	Не используется.
32	7,5A Модуль управления трансмиссией. Блок управления трансмиссией.
33	10A Топливные форсунки.
33	7,5A Датчик массового расхода воздуха (1,0 л и 1,6 л EcoBoost)
34	30A Наружные зеркала с подогревом.
35	10A Левая противотуманная фара.
36	10A Правая противотуманная фара.
37	10A Левый дальний свет.
38	10A Правый дальний свет.
39	Не используется.
40	Не используется.
41	Не используется.
42	Не используется.
43	Не используется.
44	Не используется.
45	Не используется.
46	Не используется.
Реле:
R1	Топливная система на сжатом природном газе.
R2	Не используется.
R3	Модуль управления трансмиссией.
R4	Двигатель вентилятора.
R5	Вентилятор охлаждения (при наличии)
R6	Муфта кондиционера.
R7	Высокоскоростной вентилятор охлаждения (1,0 л и 1,6 л EcoBoost)
R8	Не используется.
R9	Блокировка запуска двигателя.
R10	Дальний свет.
R11	Передние противотуманные фары.
R12	Фонарь заднего хода (6-ступенчатая коробка передач PowerShift)
R13	Топливный насос.
R14	Не используется.
R15	Не используется.

Вариант 3

Схема

Обозначение

F1	40A Модуль анти блокировочной тормозной системы.
F1	60A Помощь при стабилизации. Модуль анти блокировочной тормозной системы.
F2	40A Реле вентилятора охлаждения.
F2	60A Реле вентилятора системы охлаждения (1,6 л Ecoboost)
F3	60A Блок предохранителей в салоне.
F4	20A Модуль управления кузовом. Электрические дверные замки.
F5	Не используется.
F6	40A Реле электродвигателя вентилятора. Двигатель вентилятора.
F7	Не используется.
F8	Не используется.
F9	7,5A Реле передних противотуманных фар. Реле дальнего света фар.
F10	15A Модуль управления кузовом. Правые наружные фонари.
F11	15A Модуль управления кузовом. Левые наружные фонари.
F14	Не используется.
F15	Не используется.
F16	Не используется.
F17	Не используется.
F18	Не используется.
F19	30A Топливные форсунки.
F20	Не используется.
F21	7,5A Датчик массового расхода воздуха (1,0 л и 1,6 л EcoBoost)
F21	10A Топливные форсунки.
F22	15A Модуль управления трансмиссией.
F23	15A Датчик положения распредвала. Датчик кислорода с подогревом.
F24	15A Катушка зажигания (1.6L Sigma)
F24	20A Катушка зажигания (1.0 л и 1.6 л EcoBoost)
F25	10A Электромагнитный клапан регулирования фаз газораспределения выпускных клапанов. Электромагнитный клапан регулирования фаз газораспределения впускных клапанов. Клапан продувки адсорбера улавливателя паров топлива. Катушка реле R57, R45 и R50.
F26	7,5A Система ECSS (1,6 л гибкого топлива)
F26	15A 1.0L EcoBoost: Активные жалюзи решетки радиатора, Водяной насос, Модуль управления кондиционером.
F27	Не используется.
F28	Не используется.
F29	Не используется.
F30	Не используется.
F31	Не используется.
F32	60A Блок предохранителей в салоне.
F33	60A Электрические стеклоподъемники.
F34	40A Модуль управления коробкой передач (6-ступенчатая коробка передач PowerShift)
F34	60A Высокоскоростной вентилятор охлаждения (1,0 л EcoBoost)
F35	40A Антиблокировочная тормозная система с электронным контролем устойчивости.
F36	30A Блокировка запуска двигателя. Соленоид стартера.
F37	30A Обогрев заднего стекла. Наружные зеркала с подогревом.
F38	20A Модуль управления кузовом. Экономия заряда батареи. Сигнал.
F39	15A Модуль управления кузовом. Указатели поворота.
F40	Не используется.
F41	10A Муфта кондиционера.
F42	7,5A Модуль управления трансмиссией. Модуль управления коробкой передач. Клапан продувки адсорбера улавливателя паров топлива.
F48	10A Левая передняя противотуманная фара.
F49	10A Фара противотуманная передняя правая.
F55	10A Левый дальний свет.
F56	10A Правый дальний свет.
Реле:
R12	Реле модуля управления силовым агрегатом.
R13	Реле дальнего света фар.
R43	Не используется.
R44	Реле передних противотуманных фар.
R45	Реле муфты кондиционера.
R46	Не используется.
R47	Реле топливного насоса.
R50	Высокоскоростной вентилятор охлаждения (1,0 л и 1,6 л EcoBoost)
R51	Реле блокировки пуска.
R52	Реле электродвигателя вентилятора.
R53	Не используется.
R54	Фонарь заднего хода.
R57	Реле вентилятора охлаждения.

Руководство Ford Fiesta 6

Не нашли ответ на свой вопрос? Больше информации про ремонт и обслуживание Форд Фиеста 6 го поколения вы найдёте в данном руководстве: “скачать“.

А если хотите помочь дополнить материал, пишите в комментарии.

ᐅ Схема предохранителей и реле Ford Fiesta mk5 (2002-2008)

№	А	Функция/компонент
F1	–	Резерв
F2	–	Модуль буксировки прицепа
F3	7,5	Внешние освещение
	–	Модуль буксировки прицепа
F4	10	Система отопления (кондиционирования) и вентиляции салона
F5	20	ABS, ESP
F6	30	ABS, ESP
F7	15	Коробка передач
F8	7,5	Электропривод наружных зеркал
F9	10	Левая фара ближнего света
F10	10	Правая фара ближнего света
F11	15	Дневные ходовые огни
F12	15	Цепь питания системы впрыска, ЭБУ системы впрыска
F13	20	Система управления двигателем (только дизельные двигатели) или каталитический нейтрализатор
F14	30	Стартер
F15	20	Топливный насос
F16	3	Цепь питания реле системы впрыска, ЭБУ системы впрыска
F17	15	Переключатель освещения
F18	15	Автомагнитола, диагностический разъем
F19	15	Дневные ходовые огни
F20	7,5	Щиток приборов, функция энергосбережения аккумулятора, освещение номерного знака, общий электронный модуль
F21	–	Не используется
F22	7,5	Габаритный свет левого борта
F23	7,5	Габаритный сеет правого борта
F24	20	Центральный замок и звуковой сигнал охранной сигнализации
F25	15	Аварийная световая сигнализация
F26	20	Обогрев заднего стекла
F27	15	Звуковой сигнал
F28	3	Аккумулятор, генератор
F29	15	Прикуриватель
F30	15	Система зажигания
F31	10	Переключатель приборов наружного освещения
F32	7,5	Обогрев наружных зеркал
F33	7,5	Щиток приборов, функция энергосбережения аккумулятора, освещение номерного знака, общий электронный модуль
F34	20	Люк
F35	7,5	Подогрев сидений
F36	30	Стеклоподъемники
F37	3	ABS, ESP
F38	7,5	Электронный блок общего назначения
F39	7,5	Подушки безопасности
F40	7,5	Автоматическая коробка передан
	10	Переключатель освещения
F41	7,5	Коробка передач
F42	30	Обогрев ветрового стекла
F43	30	Обогрев ветрового стекла
F44	3	Автомагнитола, диагностический разъем
F45	15	Стоп-сигналы
F46	20	Стеклоочиститель ветрового стекла
F47	10	Стеклоочиститель заднего стекла
F48	7,5	Фонарь заднего хода
F49	30	Электродвигатель отопителя
F50	20	Противотуманные фонари
F51	15	Прикуриватель
F52	10	Левая фара дальнего света
F53	10	Правая фара дальнего слета
F54	–	Модуль буксировки прицепа
F55	–	Не используется
F56	–	Модуль буксировки прицепа
Реле
R1	Электропривод складывания наружных зеркал Внешние освещение
R2	Обогрев ветрового стекла
R3	Система зажигания
R4	Фары ближнего света
R5	Фары дальнего света
R6	Топливный насос
R7	Стартер
R8	Вентилятор системы охлаждения двигателя Дневные ходовые огни
R9	Дневные ходовые огни
R10	Зарядка аккумуляторной батареи
R11	Система впрыска, ЭБУ системы впрыска
R12	Электропривод складывания наружных зеркал

Схема блока предохранителей Ford Fiesta 2014-2019 гг.

схемы Форд Фиеста 2014, 2015, 2016, 2017, 2018 и 2019 , получить информацию о расположении панелей предохранителей внутри автомобиля, а также узнать о назначении каждого предохранителя (расположение предохранителей) и реле.

См. другие Ford Fiesta:

---

Предохранители прикуривателя (розетка) — это предохранитель №33 (Вспомогательные точки питания) и F32 (с 2017 года: Задние дополнительные точки питания) в блоке предохранителей панели приборов.

---

Содержание

Расположение блока предохранителей

Салон

Панель предохранителей расположена за перчаточным ящиком.
Откройте перчаточный ящик, нажмите на боковые стороны внутрь и откиньте перчаточный ящик вниз.

Моторный отсек

Распределительная коробка расположена в моторном отсеке.

Схемы блока предохранителей

Объявление vertisements

2014

Салон

Назначение предохранителей в салоне (2014)

№	Номинальный ток	Защищенные цепи
1	15 А	Замок зажигания
2	75 A	Внутреннее зеркало, автостеклоочистители, управление реле отопителя
3	75 А	Комбинация приборов
4	75 A	Индикатор деактивации подушки безопасности пассажира, система обнаружения пассажиров
5	15 А	Разъем бортовой диагностики
6	10 А	Фонари заднего хода
7	7,5 A	Приборная панель, информационно-развлекательный дисплей
8	7,5 А	Люк
9	20 А	Бесключевой доступ, запуск без ключа
10	15 A	Аудиоблок, SYNC
11	20 А	Стеклоочистители
12	7,5 А	Климат-контроль
13	15 А	Стеклоочиститель заднего стекла
14	20 A	Бесключевой доступ, запуск без ключа
15	15 А	Выключатель стеклоочистителей
16	5 A	Наружные зеркала с электроприводом, электростеклоподъемники
17	15 А	Подогрев сидений
18	10 А	Стоп-сигнал
19	7,5 А	Комбинация приборов
20	10 А	Подушки безопасности
21	7,5 A	Электронный усилитель руля, комбинация приборов, зажигание, стеклоочистители, пассивная противоугонная система
22	7,5 А	Блок управления коробкой передач, блок управления силовым агрегатом, антиблокировочная система, электронная программа стабилизации
23	7,5 А	Блок управления коробкой передач
24	7,5 А	Аудиоблок
25	7,5 А	Наружные зеркала с электроприводом
26	7,5 А	Блокировка и разблокировка
27	–	Не используется
28	–	Не используется
29	–	Не используется
30	–	Не используется
31	30 А	Электрические стеклоподъемники
32	20 А	Аккумуляторный звуковой оповещатель
33	20 А	Вспомогательные розетки
34	30 А	Электрические стеклоподъемники
35	20 А	Люк
36	–	Не используется
Реле:
R1		Реле зажигания
R2		Не используется
R3		Не используется
R4		Сиденье водителя с подогревом
R5		Пассажирское сиденье с подогревом
R6		Запуск без ключа
R7		Запуск без ключа
R8		Аккумуляторный звуковой оповещатель
R9		Дополнительная задержка

Моторный отсек

Объявление vertisements



Назначение предохранителей в распределительной коробке (2014 г. )

№	Номинальный ток	Защищенные цепи
1	60 А	Программный модуль электронной стабилизации
1	40 А	Антиблокировочная система
2	40 А	Блок управления коробкой передач
3	40 А	Вентилятор охлаждения двигателя
3	60 А	Модуль вентилятора системы охлаждения двигателя
4	40 А	Вентилятор отопителя
5	60 А	Питание блока предохранителей в салоне (аккумулятор)
6	30 А	Блокировка и разблокировка
7	60 А	Замок зажигания
8	60 А	Блок управления силовым агрегатом
9	40 А	Электронный программный модуль стабилизации
10	30 А	Блокиратор запуска двигателя
11	30 А	Топливная система
12	60 А	Электрические стеклоподъемники
13	60 А	Высокоскоростной вентилятор охлаждения
14	–	Не используется
15	–	Не используется
16	–	Не используется
17	20 А	Дальний свет
18	15 А	Модуль управления силовым агрегатом
19	20 А	Противотуманные фары
20	15 А	Выхлопная система
21	7,5 А	Противотуманные фары, дальний свет
22	15 А	Катушка зажигания
22	20 А	Катушка зажигания
23	15 А	Наружные фонари, правая сторона
24	10 А	Выхлопная система
25	15 А	Наружные фонари, левая сторона
26	20 А	Звуковой сигнал, звуковой сигнал с резервным аккумулятором, внутреннее освещение
27	75 А	Модуль системы холодного пуска двигателя
27	15 A	Водяной насос, активная заслонка решетки
28	15 А	Указатели поворота
29	20 А	Сжатый природный газ, модуль управления подачей топлива
30	10 А	Муфта кондиционера
31	–	Не используется
32	75 А	Модуль управления силовым агрегатом, блок управления коробкой передач
33	10 А	Топливные форсунки
33	75 А	Датчик массового расхода воздуха
34	30 А	Наружные зеркала с подогревом
35	10 А	Левая противотуманная фара
36	10 А	Противотуманная фара правая
37	10 A	Левый дальний свет
38	10 А	Дальний свет, правая сторона
39	–	Не используется
40	–	Не используется
41	–	Не используется
42	–	Не используется
43	–	Не используется
44	–	Не используется
45	–	Не используется
46	–	Не используется
Реле:
R1		Топливная система на сжатом природном газе
R2		Не используется
R3		Модуль управления силовым агрегатом
R4		Вентилятор отопителя
R5		Вентилятор охлаждения двигателя
R6		Муфта кондиционера
R7		Высокоскоростной вентилятор охлаждения двигателя
R8		Не используется
R9		Блокиратор запуска двигателя
R10		Дальний свет
R11		Противотуманные фары
R12		Фонарь заднего хода
R13		Топливный насос

2015

Ad vertisements

Салон

Назначение предохранителей в салоне (2015)

№	Номинальный ток	Защищенные цепи
1	15 А	Замок зажигания.
2	75 A	Внутреннее зеркало с автоматическим затемнением. Автодворники. Управление реле отопителя.
3	75 А	Комбинация приборов.
4	75 A	Индикатор отключения подушки безопасности пассажира. Система обнаружения пассажиров.
5	15 A	Разъем бортовой диагностики.
6	10 А	Фонари заднего хода.
7	7,5 А	Приборная панель. Информационно-развлекательный дисплей.
8	7,5 А	Люк.
9	20 A	Дистанционный вход без ключа. Дистанционный запуск без ключа.
10	15 А	Аудиоблок. модуль синхронизации.
11	20 A	Стеклоочистители.
12	7,5 А	Климат-контроль.
13	15 A	Стеклоочиститель заднего стекла.
14	20 A	Дистанционный вход без ключа. Дистанционный запуск без ключа.
15	15 A	Стеклоочистители.
16	5 A	Наружные зеркала. Электрические стеклоподъемники.
17	15 A	Подогрев сидений.
18	10 А	Стоп-сигнал.
19	7,5 А	Комбинация приборов.
20	10 А	Подушки безопасности
21	7,5 A	Электронный усилитель рулевого управления. Приборный щиток. Зажигание. Дворники. Пассивная противоугонная система.
22	7,5 А	Блок управления коробкой передач. Модуль управления силовым агрегатом. Антиблокировочная тормозная система. Помощь стабильности.
23	7,5 А	Блок управления коробкой передач.
24	7,5 А	Аудиоблок.
25	75 A	Наружные зеркала.
26	75 A	Центральный замок.
27	–	Не используется.
28	–	Не используется.
29	–	Не используется.
30	–	Не используется.
31	30 А	Электрические стеклоподъемники.
32	20 A	Оповещатель с резервным аккумулятором.
33	20 А	Вспомогательные розетки.
34	30 А	Электрические стеклоподъемники.
35	20 А	Люк.
36	–	Не используется.
Реле:
R1		Реле зажигания.
R2		Не используется.
R3		Не используется.
R4		Сиденье водителя с подогревом.
R5		Пассажирское сиденье с подогревом.
R6		Дистанционный запуск без ключа.
R7		Дистанционный запуск без ключа.
R8		Аккумуляторный звуковой оповещатель.
R9		Дополнительная задержка.

Моторный отсек

Объявление vertisements



Назначение предохранителей в распределительной коробке (2015 г.)

№	Номинальный ток	Защищенные цепи
1	60 A	Система стабилизации.
1	40 А	Антиблокировочная тормозная система (при наличии)
2	40 А	Модуль управления коробкой передач.
3	40 А	Охлаждающий вентилятор.
3	60 A	Модуль вентилятора охлаждения (1,0 л и 1,6 л EcoBoost)
4	40 А	Двигатель вентилятора.
5	60 A	Питание блока предохранителей в салоне.
6	30 A	Центральный замок.
7	60 А	Замок зажигания.
8	60 А	Блок управления силовым агрегатом.
9	40 A	Модуль стабилизации.
10	30 А	Блокиратор запуска двигателя.
11	30 А	Топливная система.
12	60 А	Электрические стеклоподъемники.
13	60 А	Высокоскоростной вентилятор охлаждения (1,0 л EcoBoost)
14	–	Не используется.
15	–	Не используется.
16	–	Не используется.
17	20 А	Дальний свет.
18	15 A	Блок управления силовым агрегатом.
19	20 А	Передние противотуманные фары.
20	15 A	Выхлопная система.
21	75 A	Дальний свет.
22	15 А	Катушка зажигания.
22	20 А	Катушка зажигания (1,0 л и 1,6 л EcoBoost)
23	15 A	Правые наружные фонари.
24	10 A	Выхлопная система.
25	15 A	Левые наружные фонари.
26	20 А	Звуковой сигнал. Звуковой оповещатель с резервным аккумулятором. Внутренние светильники.
27	7,5 А	Модуль системы холодного пуска двигателя (1,6 л с гибким топливом)
27	15 А	Водяной насос. Активный решетчатый затвор. (1,0 л EcoBoost)
28	15 A	Указатели поворота.
29	20 А	Сжатый природный газ, модуль управления подачей топлива (при наличии)
30	10 A	Муфта кондиционера.
31	–	Не используется.
32	7,5 А	Блок управления силовым агрегатом. Блок управления трансмиссией.
33	10 А	Топливные форсунки.
33	7,5 A	Датчик массового расхода воздуха (1,0 л и 1,6 л EcoBoost)
34	30 A	Наружные зеркала с подогревом.
35	10 A	Левая противотуманная фара.
36	10 A	Правая противотуманная фара.
37	10 A	Левый дальний свет.
38	10 A	Правый дальний свет.
39	–	Не используется.
40	–	Не используется.
41	–	Не используется.
42	–	Не используется.
43	–	Не используется.
44	–	Не используется.
45	–	Не используется.
46	–	Не используется.
Реле:
R1		Топливная система на сжатом природном газе.
R2		Не используется.
R3		Модуль управления силовым агрегатом.
R4		Двигатель вентилятора.
R5		Вентилятор охлаждения (при наличии)
R6		Муфта кондиционера.
R7		Высокоскоростной вентилятор охлаждения (1,0 л и 1,6 л EcoBoost)
R8		Не используется.
R9		Блокиратор запуска двигателя.
R10		Дальний свет.
R11		Передние противотуманные фары.
R12		Фонарь заднего хода (6-ступенчатая коробка передач PowerShift)
R13		Топливный насос.
R14		Не используется.
R15		Не используется.

2016

Ad vertisements

Салон

Назначение предохранителей в салоне (2016)

№	Номинальный ток	Защищенные цепи
F1	15А	Замок зажигания.
F2	7,5 A	Внутреннее зеркало с автоматическим затемнением. Автодворники. Управление реле отопителя.
F3	7,5 А	Комбинация приборов.
F4	7,5 А	Индикатор отключения подушки безопасности пассажира. Система обнаружения пассажиров.
F5	15A	Разъем бортовой диагностики.
F6	10A	Фонари заднего хода.
F7	7,5 А	Приборная панель. Информационно-развлекательный дисплей.
F8	7,5 А	Люк.
F9	20A	Удаленный вход без ключа. Дистанционный запуск без ключа.
F10	15A	Аудиоблок. модуль синхронизации.
F11	20A	Стеклоочистители.
F12	7,5 А	Климат-контроль.
F13	15A	Стеклоочиститель заднего стекла.
F14	20A	Дистанционный вход без ключа. Дистанционный запуск без ключа.
F15	15A	Стеклоочистители.
F16	5A	Наружные зеркала. Электрические стеклоподъемники.
F17	15A	Подогрев сидений.
F18	10A	Стоп-сигнал.
F19	7,5 А	Комбинация приборов.
F20	10А	Подушки безопасности
F21	7,5 A	Электронный усилитель рулевого управления. Приборный щиток. Зажигание. Дворники. Пассивная противоугонная система.
F22	7,5 А	Блок управления коробкой передач. Модуль управления силовым агрегатом. Антиблокировочная тормозная система. Помощь стабильности.
F23	7,5 А	Блок управления коробкой передач.
F24	7,5 А	Аудиоблок.
F25	7,5 A	Наружные зеркала.
F26	7,5 А	Центральный замок.
F27	–	Не используется.
F28	–	Не используется.
F29	–	Не используется.
F30	–	Не используется.
F31	30А	Электрические стеклоподъемники.
F32	20A	Оповещатель с резервным аккумулятором.
F33	20А	Вспомогательные розетки.
F34	30А	Электрические стеклоподъемники.
F35	20A	Люк.
F36	–	Не используется.
Реле:
R1		Реле зажигания.
R2		Не используется.
R3		Не используется.
R4		Сиденье водителя с подогревом.
R5		Пассажирское сиденье с подогревом.
R6		Дистанционный запуск без ключа.
R7		Дистанционный запуск без ключа.
R8		Аккумуляторный звуковой оповещатель.
R9		Дополнительная задержка.

Моторный отсек

Объявление vertisements



Назначение предохранителей в распределительной коробке (2016 г.)

№	Номинальный ток	Защищенные цепи
F1	40A	Модуль антиблокировочной тормозной системы.
F1	60A	Система стабилизации. Модуль антиблокировочной тормозной системы.
F2	40A	Реле вентилятора охлаждения двигателя.
F2	60A	Реле высокоскоростного вентилятора охлаждения двигателя (1,6 л Ecoboost)
F3	60A	Блок предохранителей в салоне.
F4	20A	Кузовной блок управления. Дверные замки.
F5	–	Не используется.
F6	40A	Реле электровентилятора. Двигатель вентилятора.
F7	–	Не используется.
F8	–	Не используется.
F9	7,5 А	Катушка реле противотуманных фар. Катушка реле дальнего света.
F10	15A	Кузовной блок управления. Наружное освещение правой стороны.
F11	15A	Кузовной блок управления. Левое боковое наружное освещение.
F14	–	Не используется.
F15	–	Не используется.
F16	–	Не используется.
F17	–	Не используется.
F18	–	Не используется.
F19	30А	Топливные форсунки.
F20	–	Не используется.
F21	7,5 A	Датчик массового расхода воздуха (1,0 л и 1,6 л EcoBoost)
F21	10A	Драйвер топливной форсунки.
F22	15A	Модуль управления силовым агрегатом.
F23	15A	Датчик распредвала. Датчики кислорода в выхлопных газах с подогревом.
F24	15A	Катушка зажигания (1,6 л Sigma)
F24	20A	Катушка зажигания (1,0 л и 1,6 л EcoBoost)
F25	10A	Изменяемая синхронизация кулачка 1. Изменяемая синхронизация кулачка 2. Клапан продувки адсорбера. Катушка реле R5, R6 и R7.
F26	7,5 А	Система ECSS (1,6 л с гибким топливом)
F26	15A	1,0 л EcoBoost: активная заслонка решетки радиатора, водяной насос, кондиционер.
F27	–	Не используется.
F28	–	Не используется.
F29	–	Не используется.
F30	–	Не используется.
Ф31	–	Не используется.
F32	60A	Блок предохранителей в салоне.
F33	60А	Электрические стеклоподъемники.
F34	40A	Модуль управления коробкой передач (6-ступенчатая коробка передач PowerShift)
F34	60A	Высокоскоростной вентилятор охлаждения двигателя (1,0 л EcoBoost)
F35	40A	Клапан системы стабилизации/антиблокировочной тормозной системы..
F36	30А	Реле блокировки стартера. Электромагнит стартера.
F37	30A	Обогрев заднего стекла. Подогрев зеркал.
F38	20A	Кузовной блок управления. Экономия заряда батареи.
F39	15A	Кузовной блок управления. Указатели направления.
F40	–	Не используется.
F41	10A	Соленоид муфты кондиционера.
F42	7,5 А	Модуль управления силовым агрегатом. Модуль управления трансмиссией. Вентиляционный клапан канистры.
F48	10A	Левая противотуманная фара.
F49	10A	Правая противотуманная фара.
F55	10A	Левый дальний свет.
F56	10А	Правый дальний свет.
R12		Реле модуля управления силовым агрегатом.
R13		Реле дальнего света.
R43		Не используется.
R44		Реле противотуманных фар.
R45		Реле муфты кондиционера.
R46		Не используется.
Р47		Реле топливного насоса.
R50		Высокоскоростной вентилятор охлаждения (1,0 л и 1,6 л EcoBoost)
R51		Реле блокировки стартера.
R52		Реле электровентилятора.
R53		Не используется.
R54		Фонарь заднего хода.
R57		Реле вентилятора охлаждения двигателя.

2017

Объявление vertisements

Салон

Назначение предохранителей в салоне (2017)

№	Номинальный ток	Защищенный компонент
F1	15А	Замок зажигания.
F2	7,5 A	Внутреннее зеркало с автоматическим затемнением. Автодворники. Управление реле отопителя.
F3	7,5 А	Комбинация приборов.
F4	7,5 А	Выключатель подушки безопасности пассажира. Система обнаружения пассажиров.
F5	15A	Дополнительный модуль управления бортовой диагностикой.
F6	10A	Фонари заднего хода.
F7	7,5 А	Комбинация приборов. Информационно-развлекательный дисплей.
F8	7,5 А	Люк.
F9	20A	Удаленный вход без ключа. Дистанционный запуск без ключа.
F10	15A	Аудиоблок. модуль синхронизации.
F11	20A	Стеклоочистители.
F12	7,5 А	Климат-контроль.
F13	15A	Стеклоочиститель заднего стекла.
F14	20A	Удаленный вход без ключа. Дистанционный запуск без ключа.
F15	15A	Стеклоочистители.
F16	5A	Наружные зеркала. Электрические стеклоподъемники.
F17	15A	Подогрев сидений.
F18	10A	Стоп-сигнал.
F19	7,5 А	Комбинация приборов.
F20	10А	Подушки безопасности.
F21	7,5 A	Электронный усилитель рулевого управления. Приборный щиток. Зажигание. Дворники. Пассивная противоугонная система.
F22	7,5 А	Датчик положения акселератора. Модуль управления силовым агрегатом. Антиблокировочная тормозная система. Помощь стабильности.
F23	7,5 А	Блок управления коробкой передач.
F24	7,5 А	Аудиоблок.
F25	7,5 А	Наружные зеркала с подогревом.
F26	7,5 А	Центральный замок.
F27	–	Не используется.
F28	–	Не используется.
F29	–	Не используется.
Ф30	–	Не используется.
F31	30A	Задние электрические стеклоподъемники.
F32	20A	Оповещатель с резервным аккумулятором. Задние дополнительные точки питания.
F33	20А	Вспомогательные розетки.
F34	30A	Передние электрические стеклоподъемники.
F35	20A	Люк.
F36	–	Не используется.
Реле:
R1		Реле зажигания.
R2		Не используется.
R3		Не используется.
R4		Сиденье водителя с подогревом.
R5		Пассажирское сиденье с подогревом.
Р6		Дистанционный запуск без ключа в режиме аксессуаров.
R7		Дистанционный запуск без ключа в режиме зажигания.
R8		Аккумуляторный звуковой оповещатель. Экономия заряда батареи.
R9		Дополнительная задержка.

Моторный отсек

Объявление vertisements



Назначение предохранителей в распределительной коробке (2017 г. )

№	Номинальный ток	Защищенный компонент
F1	40A	Модуль антиблокировочной тормозной системы.
F1	60A	Система стабилизации. Модуль антиблокировочной тормозной системы.
F2	40A	Реле вентилятора охлаждения.
F2	60A	Реле высокоскоростного вентилятора системы охлаждения (1,6 л Ecoboost)
F3	60A	Блок предохранителей в салоне.
F4	20A	Кузовной блок управления. Электрозамки дверей.
F5	–	Не используется.
F6	40A	Реле электровентилятора. Двигатель вентилятора.
F7	–	Не используется.
F8	–	Не используется.
F9	7,5 А	Реле передних противотуманных фар. Реле дальнего света фар.
F10	15A	Кузовной блок управления. Правые наружные фонари.
F11	15A	Кузовной блок управления. Левые наружные фонари.
F14	–	Не используется.
F15	–	Не используется.
F16	–	Не используется.
F17	–	Не используется.
F18	–	Не используется.
F19	30А	Топливные форсунки.
F20	–	Не используется.
F21	7,5 A	Датчик массового расхода воздуха (1,0 л и 1,6 л EcoBoost)
F21	10А	Топливные форсунки.
F22	15A	Модуль управления силовым агрегатом.
F23	15A	Датчик положения распредвала. Датчик кислорода с подогревом.
F24	15A	Катушка зажигания (1,6 л Sigma)
F24	20A	Катушка зажигания (1,0 л и 1,6 л EcoBoost)
F25	10A	Изменяемая фаза газораспределения. Клапан продувки адсорбера паров топлива. Катушка реле R57, R45 и R50.
F26	7,5 A	Система ECSS (1,6 л Flex-fuel)
F26	15A	1,0 л EcoBoost: активная заслонка решетки радиатора, водяной насос, модуль управления кондиционером.
F27	–	Не используется.
F28	–	Не используется.
F29	–	Не используется.
F30	–	Не используется.
F31	–	Не используется.
F32	60A	Блок предохранителей в салоне.
F33	60А	Электрические стеклоподъемники.
F34	40A	Модуль управления коробкой передач (6-ступенчатая коробка передач PowerShift)
F34	60A	Высокоскоростной вентилятор охлаждения (1,0 л EcoBoost)
F35	40A	Антиблокировочная тормозная система с электронным контролем устойчивости.
F36	30A	Блокиратор запуска двигателя. Электромагнит стартера.
F37	30A	Обогрев заднего стекла. Обогрев наружных зеркал.
F38	20A	Кузовной блок управления. Экономия заряда батареи.
F39	15A	Кузовной блок управления. Указатели направления.
F40	–	Не используется.
F41	10A	Муфта кондиционера.
F42	7,5 А	Модуль управления силовым агрегатом. Модуль управления трансмиссией. Клапан продувки адсорбера паров топлива.
F48	10A	Левая передняя противотуманная фара.
F49	10A	Правая передняя противотуманная фара.
F55	10A	Левый дальний свет.
F56	10A	Правый дальний свет.
R12		Реле модуля управления силовым агрегатом.
R13		Реле дальнего света фар.
R43		Не используется.
R44		Реле передних противотуманных фар.
R45		Реле муфты кондиционера.
R46		Не используется.
R47		Реле топливного насоса.
R50		Высокоскоростной вентилятор охлаждения (1,0 л и 1,6 л EcoBoost)
R51		Реле запрета пуска.
R52		Реле электровентилятора.
R53		Не используется.
R54		Фонарь заднего хода.
R57		Реле вентилятора системы охлаждения.

2018, 2019

Объявление vertisements

Салон

Назначение предохранителей в салоне (2018, 2019)

№	Номинальный ток	Защищенный компонент
F1	15А	Замок зажигания.
F2	7,5 A	Внутреннее зеркало с автоматическим затемнением. Автодворники. Управление реле отопителя.
F3	7,5 А	Комбинация приборов.
F4	7,5 А	Выключатель подушки безопасности пассажира. Система обнаружения пассажиров.
F5	15A	Дополнительный модуль управления бортовой диагностикой А.
F6	10A	Фонари заднего хода.
F7	7,5 А	Комбинация приборов. Информационно-развлекательный дисплей.
F8	7,5 А	Люк.
F9	20A	Удаленный вход без ключа. Дистанционный запуск без ключа.
F10	15A	Аудиоблок. модуль синхронизации.
F11	20A	Стеклоочистители.
F12	7,5 А	Климат-контроль.
F13	15A	Стеклоочиститель заднего стекла.
F14	20A	Удаленный вход без ключа. Дистанционный запуск без ключа.
F15	15A	Стеклоочистители.
F16	5A	Наружные зеркала. Электрические стеклоподъемники.
F17	15A	Подогрев сидений.
F18	10A	Стоп-сигналы.
F19	7,5 А	Комбинация приборов.
F20	10А	Подушки безопасности.
F21	7,5 A	Электронный усилитель рулевого управления. Приборный щиток. Зажигание. Дворники. Пассивная противоугонная система.
F22	7,5 А	Датчик положения педали акселератора. Модуль управления силовым агрегатом. Антиблокировочная тормозная система. Помощь стабильности.
F23	7,5 А	Блок управления коробкой передач.
F24	7,5 А	Аудиоблок.
F25	7,5 А	Наружные зеркала с подогревом.
F26	7,5 А	Центральный замок.
F27	–	Не используется.
F28	–	Не используется.
F29	–	Не используется.
F30	–	Не используется.
F31	30A	Задние электрические стеклоподъемники.
F32	20A	Оповещатель с резервным аккумулятором. Задние дополнительные точки питания.
F33	20A	Передние дополнительные розетки.
F34	30A	Передние электрические стеклоподъемники.
F35	20A	Люк.
F36	–	Не используется.
Реле:
R1		Реле зажигания.
R2		Не используется.
R3		Не используется.
R4		Сиденье водителя с подогревом.
R5		Пассажирское сиденье с подогревом.
R6		Режим аксессуаров для дистанционного запуска без ключа.
R7		Дистанционный запуск без ключа в режиме зажигания.
R8		Аккумуляторный звуковой оповещатель. Экономия заряда батареи.
R9		Дополнительная задержка.

Моторный отсек

Объявление vertisements



Назначение предохранителей в распределительной коробке (2018, 2019)

№	Номинальный ток	Защищенный компонент
F1	40A	Модуль антиблокировочной тормозной системы.
F1	60A	Система стабилизации. Модуль антиблокировочной тормозной системы.
F2	40A	Реле вентилятора охлаждения.
F2	60A	Реле высокоскоростного вентилятора системы охлаждения (1,6 л Ecoboost)
F3	60A	Блок предохранителей в салоне.
F4	20A	Кузовной блок управления. Электрозамки дверей.
F5	–	Не используется.
F6	40A	Реле электровентилятора. Двигатель вентилятора.
F7	–	Не используется.
F8	–	Не используется.
F9	7,5 А	Реле передних противотуманных фар. Реле дальнего света фар.
F10	15A	Кузовной блок управления. Правые наружные фонари.
F11	15A	Кузовной блок управления. Левые наружные фонари.
F14	–	Не используется.
F15	–	Не используется.
F16	–	Не используется.
F17	–	Не используется.
F18	–	Не используется.
F19	30А	Топливные форсунки.
F20	–	Не используется.
F21	7,5 A	Датчик массового расхода воздуха (1,0 л и 1,6 л EcoBoost)
F21	10А	Топливные форсунки.
F22	15A	Модуль управления силовым агрегатом.
F23	15A	Датчик положения распредвала. Датчик кислорода с подогревом.
F24	15A	Катушка зажигания (1,6 л Sigma)
F24	20A	Катушка зажигания (1,0 л и 1,6 л EcoBoost)
F25	10A	Электромагнитный клапан регулирования фаз газораспределения выпускных клапанов. Электромагнитный клапан изменения фаз газораспределения впускных клапанов. Клапан продувки адсорбера паров топлива. Катушка реле R57, R45 и R50.
F26	7,5 A	Система ECSS (1,6 л Flex-fuel)
F26	15A	1,0 л EcoBoost: активная заслонка решетки радиатора, водяной насос, модуль управления кондиционером.
F27	–	Не используется.
F28	–	Не используется.
F29	–	Не используется.
F30	–	Не используется.
F31	–	Не используется.
F32	60A	Блок предохранителей в салоне.
F33	60А	Электрические стеклоподъемники.
F34	40A	Модуль управления коробкой передач (6-ступенчатая коробка передач PowerShift)
F34	60A	Высокоскоростной вентилятор охлаждения (1,0 л EcoBoost)
F35	40A	Антиблокировочная тормозная система с электронным контролем устойчивости.
F36	30A	Блокиратор запуска двигателя. Электромагнит стартера.
F37	30A	Обогрев заднего стекла. Обогрев наружных зеркал.
F38	20A	Кузовной блок управления. Экономия заряда батареи. Рог.
F39	15A	Кузовной блок управления. Указатели направления.
F40	–	Не используется.
F41	10A	Муфта кондиционера.
F42	7,5 А	Модуль управления силовым агрегатом. Модуль управления трансмиссией. Клапан продувки адсорбера паров топлива.
F48	10A	Левая передняя противотуманная фара.
F49	10A	Правая передняя противотуманная фара.
F55	10A	Левый дальний свет.
F56	10A	Правый дальний свет.
Реле:
R12		Реле модуля управления силовым агрегатом.
R13		Реле дальнего света фар.
R43		Не используется.
R44		Реле передних противотуманных фар.
R45		Реле муфты кондиционера.
R46		Не используется.
R47		Реле топливного насоса.
R50		Высокоскоростной вентилятор охлаждения (1,0 л и 1,6 л EcoBoost)
R51		Реле запрета пуска.
R52		Реле электровентилятора.
R53		Не используется.
R54		Фонарь заднего хода.
R57		Реле вентилятора системы охлаждения.

Подробнее:

Схема блока предохранителей Ford Fiesta mk6 mk7 и реле с назначением и расположением

Новый Ford Fiesta mk6 mk7 выпуска 2008, 2009, 2010, 2011, 2012, 2013, 2014, 2015, 2016, 2017, 2018, 2019, некоторое время 2020, 2021. рестайлинг, который во многом изменил его внешний вид. В нашей публикации вы найдете обозначения предохранителей и реле поколения Ford New Fiesta со схемами коробок и их фото. Отдельно отметим предохранитель прикуривателя.

Конструкция коробок и коробок, назначение элементов может отличаться от представленного и зависеть от года выпуска, уровня комплектации и страны поставки, особенно для автомобилей из США.

Contents

• 1 Passenger compartment
  • 1.1 Type 1
  • 1.2 Type 2
  • 1.3 Type 3
• 2 Engine compartment
  • 2.1 Type 1
  • 2. 2 Type 2
  • 2.3 Type 3

Салон

Этот блок предохранителей расположен за перчаточным ящиком. Чтобы получить к нему доступ, нужно открыть сам бардачок, нажать на стенки по бокам и сдвинуть его вниз.

Type 1

Photo for example

Diagram

Assignment

. 0066 9007. Audio system, instrument panel0071

1	7.5A Ignition, precipitation sensor, heated windshield
2	10A Brake light switch
3	7,5A Фонари заднего хода, камера заднего вида (VP)
4	7,5A Корректор фар
5	20A Стеклоочиститель
6	15A Своипер заднего стекла
7	10A Шайк
8	15A ТРИЕКА ЭЛЕКТРИКА. 10A парковочная система
10	7,5A сиденья с подогревом
11	–
12	10A SYSTER – SRS SYSTER – воздушные процедуры
13	10A Система зажигания, электрическое рулевое управление (EPAS), кластер приборов, PATS, ABS
14	7,5A PCM, передача -селектор, топливный насос
15	70707A 70071
15	70707A 70071
15
16	7.5A Heated door mirrors
17	15A Ignition system
18	7.5A Instrument cluster
19	15A Диагностический разъем (DLC)
20	7.5A Многофункциональный дисплей, часы, внутренний сканер, отопление вентиляции воздуха (HVAC) Панель
21	7070 15A 15AIOS
21	7070 15A 15AIOD.	22	20A Сигарета зажигалка
23	20A Электрический оборудование прицепа
24	Резерв
25	Резерв
25	Резерв
25	30A Power Windows
26	30A Огребное ветровое стекло, левая сторона
27	30A. . R1 – Реле системы зажигания Тип 2 Фотография Диаграмма Обозначение 2 90019169669111691119 1 0071 7,5A Ignition, precipitation sensor, heated front glass 2 10A Brake light switch 3 7,5A reversing lights 4 7,5A Headlight range control 5 .0071 9 10A Parking system 15A Heated seats 10 7,5A Heated seats 15A Heated seats 11 Reserve 12 10A SRS 13 10A Система зажигания, электроусилитель руля (EPAS), комбинация приборов, PATS, ABS 14 7,5A PCM, рычаг переключения передач, топливный насос 15 7,5A Audio system, instrument panel 16 7. 5A Heated door mirrors 17 15A Ignition system 18 Instrument cluster 19 15A Diagnostic connector (DLC) 20 7,5A Многофункциональный дисплей, часы, внутренний сканер, панель HVAC 20A Прицеп 21 15A Аудиосистема, Bluetooth 22 20A Сигарета зажигалка 7.5A Приборная панель 23 20A Трейлер. SYNC, Bluetooth 25 30A Электрические стеклоподъемники (передние окна) 26 30A Левый контур обогрева лобового стекла 30A Право нагреваемого ветрового стекла 28 30A Высокий качественный источник питания (автомобили с автоматической системой остановки) 29 20A задняя электрическая выброс 9004 20A задняя электрическая выброс 9000 9007 20A 20A . 20A Сигарета LIGHER 31 30A Окна питания (задние окна) 32 30A.0071 34 20A Дистанционное управление для центральной блокировки (вход без ключа) 35 20A Пульт дистанционного управления для центральной блокировки (вход без ключа) 36 70 15A. 37 15А Розетка дополнительного питания в багажном отделении 38 Резерв 39 40 Reserve 41 Reserve 42 20A Hatch 7.5A Rear view camera 43 10A Active City Stop System 44 7.5A Passenger Индикатор деактивации подушки безопасности 45 Резерв 46 Резерв 47 Резерв 48 Резерви0071 Резерв 49 Резерв В зависимости от года выпуска за прикуриватель отвечают предохранители 22 или 30 на 20А. Реле R1 Зажигание R2 Сигаретная зажигалка, передняя вспомогательная мощность.4650 R7 Keyless entry (ignition) R8 Rear auxiliary power socket or battery current monitoring R9 Reserved R10 Reserved R11 Reserve R12 Reserved Type 3   Diagram Protected компоненты F1 15A Замок зажигания. F2 7.5A Внутреннее зеркало с автоматическим затемнением. Авто очистители. Управление реле отопителя. F3 7,5A Комбинация приборов. F4 7,5A Выключатель деактивации подушки безопасности пассажира. Система обнаружения пассажиров. F5 15А Блок управления дополнительной бортовой диагностики А. F6 10А Фонари заднего хода. F7 7,5A Комбинация приборов. Информационно-развлекательный дисплей. F8 Люк 7,5 А. F9 20A Дистанционный вход без ключа. Дистанционный запуск без ключа. F10 15A Аудиосистема. модуль синхронизации. F11 20А Стеклоочистители. F12 7,5A Климат-контроль. F13 15А Стеклоочиститель заднего стекла. F14 20A Дистанционный вход без ключа. Дистанционный запуск без ключа. F15 15А Стеклоочистители. F16 5A Наружные зеркала. Электрические окна. F17 15A Подогрев сидений. F18 10A Стоп-сигналы. F19 7,5A Комбинация приборов. F20 10А Подушки безопасности. F21 7,5A Электронный усилитель руля. Приборная доска. Зажигание. Дворники. Пассивная противоугонная система. F22 7,5А Датчик положения педали акселератора. Модуль управления трансмиссией. Антиблокировочная система. Помогите со стабилизацией. F23 7,5A Блок управления коробкой передач. F24 7,5A Аудиосистема. F25 7.5A Наружные зеркала с подогревом. F26 7.5A Центральный замок. F27 Не используется. F28 Не используется. F29 Не используется. F30 Не используется. F31 30A Задние электрические стеклоподъемники. F32 Звуковой оповещатель 20А с резервным аккумулятором. Задние дополнительные розетки. F33 20A Дополнительные передние розетки. F34 30A Передние электрические стеклоподъемники. F35 20A Люк в крыше. F36 Не используется. Реле R1 Реле зажигания. R2 Не используется. R3 Не используется. R4 Сиденье водителя с подогревом. R5 Пассажирское сиденье с подогревом. R6 Дополнительный режим дистанционного запуска без ключа. R7 Режим зажигания – дистанционный запуск без ключа. R8 Звуковой оповещатель с резервной батареей. Экономит заряд батареи. R9 Дополнительная задержка. Моторный отсек Расположен с левой стороны, под защитной крышкой, на обратной стороне которой будет нанесена схема тока. Тип 1 Фото для примера Diagram Appointment 10071 3 1 30 / 40A ABS 2 40A ABS ESP module 60A Cooling fan 3 30A / 40A Cooling fan 4 30A Двигатель вентилятора отопителя 5 60A Блок предохранителей и реле в салоне 6 30A Блок управления кузовным оборудованием (BCM1) 059 7 60A Passenger compartment fuse and relay box 8 60A Glow plugs 50A Automatic transmission 9 60A Heated windshield 10 Reserve 11 30A Реле стартера 12 10A Дальний свет левой фары 13 10A Дальний свет, правая фара 10A Ближний свет левой фары или насос охлаждающей жидкости 15 10A Ближний свет правой фары или катушка зажигания 16 16 15A Модуль управления вентилятором охлаждения и высокой скоростью (90 60079) 17 15A Датчики кислорода с подогревом (HEGO) (бензиновые двигатели) 20A Блок питания (дизельные двигатели) 18 10A Электронный блок управления коробкой передач 19 7. 5A Компрессор кондиционирования воздуха 20 Резерв 21 7,5A FANGING FAN (1,6L DURATORQ-TDCI) 7070707070711111111111111111111111111111111111111111111111111111111111111111111111111111111111111111111111111111111111111111РИЖЕСКИЙ ПИТАНИЕ ПИСЬМА. 23 15A FOG Lights 24 15A Индикаторы направления 25 10A День.0071 26 7,5A Electric door mirrors 15A Right side of exterior lighting 27 7.5A PCM Powertrain Control Module 28 20A ABS module, ESP 29 10A A / C компрессор электромагнитный сцепление 30 – 31 – 32 20A, Buzzer, Buzzer, Buzzer, Buzzer, Buzzer, Buzzer, Buzzer, Buzzer. 0071 33 20A Heated rear window 34 20A Fuel pump relay, diesel heater 35 15A Alarm system of the first category 36 7.5A Automatic transmission контроллер 37 25A Левая сторона модуля передней двери 38 25A Правая сторона модуля передней двери 3 25a левая сторона модуля задней двери 40 25A Правая сторона модуля задней двери RELAY FUN -FAN 70004 FUN -FAN	. Модуль, реле управления двигателем Реле дальнего света фар Реле ближнего света фар Реле дневного света Двигатель вентилятора охлаждения двигателя Стартер Air conditioning compressor clutch Fog lamp relay Fuel pump, diesel heater Reversing light Heater fan Type 2 Diagram Decoding 9007. СЛАДИТЕЛЬНАЯ СЕМЕНТАЛИНА1.LELALELED.LELALELED.9999926 . Левая туманная лампа До 2012 года: левый фара (низкий баллов). 0071 1 60 с 2013 г. :  Усилитель устойчивости 40 Антиблокировочная система тормозов 2 40 3 от 5826  Transmission control module 50 up to 2012:  Transmission control module 3 40 Cooling fan 60 1.0L and 1.6L EcoBoost (as of 2013): Модуль охлаждения вентилятора 4 40 Двигатель воздуходувки 5 60 Пассажирская компонента.0059 6 30 Центральная блокирующая система 7 60 AS от 2013: ПЛАНИНА до 2012: . Модуль управления трансмиссией 40 По состоянию на 2013: Модуль помощи стабильности 20 до 2012: .0071 10 30 Engine start Inhibitor 11 30 Electronic fuel pump relay, Fuel tank, Ignition coil 12 60 as of 2013:  Power windows 13 60 1.0L EcoBoost (as of 2013):  High-speed cooling fan 14 – Not used 15 – Not used 16 – Not used 17 20 High beam 18 15 as of 2013:  Powertrain Модуль управления 19 20 По состоянию на 2013 год: Передние туманные лампы До 2012: SELICE SELEAL 21 7.5 as of 2013:  High beam up to 2012:  Low and High beams coil relay control 22 15 as of 2013:  Ignition coll 20 1,0L и 1,6L ECOBOOST (по состоянию на 2013 г.): Зажигание Coll 15 до 2012: . ), Топливные форсунки, Датчик скорости автомобиля (VSS), Система изменения фаз газораспределения, Продувка адсорбера 23 15 as of 2013:  Right-hand exterior lamps up to 2012:  Daytime running lights 24 10 as of 2013:  Emissions system 25 15 as of 2013:  Left-hand exterior lamps up to 2012:  BCM – exterior lighting 26 20 Horn. Звуковой оповещатель с резервным аккумулятором. Лампы салона 27 7,5 1,6L Flex-Feel (по состоянию на 2013 г.): Модуль системы холодного запуска двигателя 15 1.0L ECOBOST (AS OF 2013): 1.0L ECOBOOS Active Grill Shutter 28 15 Индикаторы направления 29 20 .0071 10 Муфта кондиционера 31 – Не используется 32 Модуль управления силовым агрегатом 90 7.5 Блок управления трансмиссией 33 10 По состоянию на 2013: Топливные форсунки 7,5 1. 0L и 1.6L ECOBOOST (AS OT OT OT OT OT OT OT OT OT OT OT OT OT OT OF 2013). 15 до 2012 г.: катушка зажигания 34 30 По состоянию на 2013 год: Огрев. Внешнее зеркала до 2012: BCM – заднее окно 36 10 По состоянию на 2013 год: Правая головка. луч) 37 10 Left-hand high beam 38 10 Right-hand high beam 39 2 up to 2012:  Natural vacuum leak detection 40 – Not used 41 – Not used 42 – Not used 43 – Not used 44 – Not used 45 – Not used 46 – Not used Relay R1 По состоянию на 2013 год: Сжатый топливный топливный газ R4 Blower motor R5 Cooling fan R6 Air conditioning clutch R7 1.0L and 1.6L EcoBoost (as of 2013):  High – -скорость охлаждения вентилятора R8 До 2012 года: дневная лампа по бегу R9 .0071 R11 as of 2013:  Front fog lamps up to 2012:  Low beam relay R12 Reversing lamp R13 Fuel pump Type 3 Диаграмма Цепи, защищенные F1 40 Модуль тормозной системы 0 9191 900 9001 9191 91 9001 91 9001 91 9001 91 9001 91 9001 91 9. 0070 Stability assist999999999999444444444444444444444444444444444444444444444444. 9003 Heated exterior mirrors Модуль управления силовым агрегатом 95 R120071 F2 40 Cooling fan relay 60 1.6L Ecoboost: High-speed cooling fan relay F3 60 Passenger compartment fuse box F4 20 Body control module Power door locks F5 – Not used F6 40 Blower motor relay Blower motor F7 – Not used F8 – Not used F9 7.5 Front fog lamp relay Headlamp high beam реле F10 15 Кузовной блок управления Правые наружные фонари F11 15 15 3 Кузовной блок управления30071 F14 – Not used F15 – Not used F16 – Not used F17 – Not used F18 – Not used F19 30 Fuel Injectors F20 – Not used F21 7. 5 1.0L and 1.6L EcoBoost:  Mass air flow sensor 10 Fuel Injectors F22 15 Powertrain control module F23 15 Датчик положения распредвала Лямбда-зонд с подогревом F24 15 1.6L Sigma: Колодка зажигания 5 1,0 л и 1,6 л EcoBoost:  Коллектор зажигания F25 10 Изменяемая фаза газораспределения Клапан продувки адсорбера системы улавливания паров топлива. R57, R45 and R50 relay coll F26 7.5 1.6L Flex-fuel: ECSS system 15 1. 0L EcoBoost: Active grille shutter Water pump Air модуль управления кондиционером F27 – Not used F28 – Not used F29 – Not used F30 – Not used F31 – не используется F32 60 Борьба с пассажирским отделением F33 60 Power Windows 0071 40 6-Speed ​​PowerShift Transmission:  Transmission control module 60 1. 0L EcoBoost:  High speed cooling fan F35 40 Anti-lock brake system with electronic система стабилизации F36 30 Блокиратор запуска двигателя Соленоид стартера F37 30 Обогрев заднего стекла F38 20 Body control module Battery saver F39 15 Body control module Direction Indicators F40 – Not used F41 10 Муфта кондиционера F42 7,5 Модуль управления силовым агрегатом Модуль управления коробкой передач Evaporative emission canister purge valve F48 10 Left-hand front fog lamp F49 10 Right-hand front fog lamp F55 10 Left- Ручной дальний свет F56 10 Правый дальний свет Реле R13 Headlamp high beam relay R43 Not used R44 Front fog lamp relay R45 A/C clutch relay R46 Not used R47 Fuel pump relay R50 1. 0L and 1.6L EcoBoost:  High speed cooling fan R51 Start Inhibit relay R52 Blower motor relay R53 Not used R54 Reversing lamp R57 Cooling fan relay   We разместили видео на нашем YouTube-канале. Смотрите и подписывайтесь. А если хотите помочь дополнить материал, пишите в комментариях. Схема блока предохранителей Ford Fiesta 6, 2008 г. 25.12.2020 Ford Fiesta 6-го поколения выпускался в 2008, 2009, 2010, 2011, 2012, 2013, 2014, 2015, 2016 и 2017 годах. За это время автомобиль прошел один рестайлинг, который во многом изменил его внешний вид. С 2015 года Ford Fiesta собирают в России. В нашей публикации вы найдете описание предохранителей и реле Форд Фиеста 6 поколения с блок-схемами и их фотографиями. Отдельно отметим предохранитель прикуривателя. В салоне Этот блок предохранителей расположен за перчаточным ящиком. Чтобы получить к нему доступ, нужно открыть сам бардачок, нажать на стенки по бокам и сдвинуть его вниз. Схема (тип 1) Фото – пример Схема № Описание 1 7,5 А Зажигание, датчик осадков, обогрев ветрового стекла 2 10A Выключатель стоп-сигнала 3 7,5 А Фонари заднего хода, камера заднего вида (VP) 4 7,5A Корректор фар 5 20A Стеклоочиститель 6 15А Стеклоочиститель заднего стекла 7 10A Омыватель ветрового стекла 8 15A Электрическая система прицепа 10A Система помощи при парковке (автомобили, оснащенные передней системой помощи при парковке) 9 10A Система парковки 10 7,5А Подогрев сидений 11 – 12 10A Система SRS — модуль подушки безопасности 13 10A Система зажигания, электроусилитель руля (EPAS), комбинация приборов, пассивная противоугонная система (PATS), ABS 14 7. 5A PCM, рычаг переключения передач, топливный насос 15 7,5A Аудиосистема, панель приборов 16 7,5A Обогрев наружных зеркал 17 15А Система зажигания 18 7,5A Комбинация приборов 19 15A Диагностический разъем (DLC) 20 Многофункциональный дисплей, 7,5 А, часы, внутренний сканер, панель обогрева, вентиляции и кондиционирования воздуха (HVAC) 21 15A Аудиосистема, Bluetooth 22 20A Прикуриватель 23 20A Электрооборудование прицепа 24 Резерв 25 30А Электрические стеклоподъемники 26 30A Обогрев ветрового стекла, левая сторона 27 30A Обогрев лобового стекла, правая сторона Предохранитель № 22, 20А, отвечает за прикуривание сигареты. R1 – Реле системы зажигания Схема (тип 2) Фото Схема № Описание 1 7,5А Зажигание, датчик осадков, обогрев лобового стекла 2 10A Выключатель стоп-сигнала 3 7,5A Фонари заднего хода 4 7,5A Корректор фар 5 20A Стеклоочиститель 6 15А Стеклоочиститель заднего стекла 7 10A Стеклоомыватели 8 15A Электрооборудование прицепа 9 10A Система парковки 15A Подогрев сидений 10 7,5A Подогрев сидений 15A Подогрев сидений 11 Резерв 12 10А СРС 13 10A Система зажигания, электроусилитель руля (EPAS), комбинация приборов, пассивная противоугонная система (PATS), ABS 14 7. 5A PCM, рычаг переключения передач, топливный насос 15 7,5A Аудиосистема, панель приборов 16 7,5A Обогрев наружных зеркал 17 15А Система зажигания 18 Комбинация приборов 19 15A Диагностический разъем (DLC) 20 7,5 A Многофункциональный дисплей, часы, внутренний сканер, панель HVAC 20 A Trailer 21 15A Аудиосистема, Bluetooth 22 20А Прикуриватель 7,5А Панель приборов 23 20A Электрооборудование прицепа 7,5A Многофункциональный дисплей, часы, внутренний сканер, дефлекторы обогрева, панель кондиционирования воздуха 24 10A СИНХРОНИЗАЦИЯ, Bluetooth 25 30A Электрические стеклоподъемники (передние окна) 26 30А Обогрев лобового стекла левый контур 27 30А Цепь обогрева лобового стекла правая 28 Высококачественный блок питания 30А (автомобили с системой автостарт-стоп) 29 20A Задняя электрическая розетка 30 20A Прикуриватель 31 30А Электрические стеклоподъемники (задние окна) 32 30А Обогрев ветрового стекла 33 30А Обогрев ветрового стекла 34 20A Пульт дистанционного управления центральным замком (бесключевой доступ) 35 20A Пульт дистанционного управления центральным замком (бесключевой доступ) 36 15A Задняя розетка, функция энергосбережения 37 15А Розетка дополнительного питания в багажном отделении 38 Резерв 39 Резерв 40 Резерв 41 Резерв 42 20A Люк 7,5A Камера заднего вида 43 10A Система Active City Stop 44 7. 5A Индикатор деактивации подушки безопасности пассажира 45 Резерв 46 Резерв 47 Резерв 48 Резерв 49 Резерв В зависимости от года выпуска за прикуриватель Ford Fiesta отвечают предохранители 22 или 30 на 20А. № Реле Р1 Зажигание Р2 Прикуриватель, передняя дополнительная розетка Р3 Резерв Р4 Активная городская остановка Р5 Обогрев ветрового стекла Р6 Бесключевой доступ (аксессуар) Р7 Бесключевой доступ (зажигание) Р8 Задняя дополнительная розетка питания или контроль тока батареи Р9 Зарезервировано R10 Резерв Р11 Резерв Р12 Резерв В моторном отсеке Блок предохранителей расположен с левой стороны, под защитной крышкой, на тыльной стороне которой будет нанесена действующая схема. Схема № Назначение 1 30/40А АБС 2 40A Модуль ABS ESP 60A Вентилятор охлаждения 3 30A / 40A Охлаждающий вентилятор 4 30A Двигатель вентилятора отопителя 5 60A Блок предохранителей и реле в салоне 6 30A Модуль управления кузовным оборудованием (BCM) 7 60А Блок предохранителей и реле в салоне 8 60А Свечи накаливания 50А Автоматическая коробка передач 9 60А Обогрев ветрового стекла 10 Резерв 11 30А Реле стартера 12 10А Дальний свет левой фары 13 10А Дальний свет, правая фара 14 10А Ближний свет левой фары или насос охлаждающей жидкости 15 10А Ближний свет правой фары или катушка зажигания 16 15A Модуль управления силовым агрегатом (PCM), высокоскоростной и низкоскоростной вентилятор охлаждения 17 15A Датчики кислорода с подогревом (HEGO) (бензиновые двигатели) Силовой модуль 20А (дизельные двигатели) 18 10А Электронный блок управления коробкой передач 19 7. Добавить комментарий Отменить ответ Ваш адрес email не будет опубликован. Обязательные поля помечены * Комментарий * Имя * Email * Сайт
