Не работает прикуриватель на Форд Мондео 4

В форд мондео 4 находится всего 3 предохранительных блока. Один из них находится в моторном отсеке, другой в самом салоне под вещевым ящиком, третий — в багажнике. Он находится по левой стороне в области задней левой фары за обшивкой.

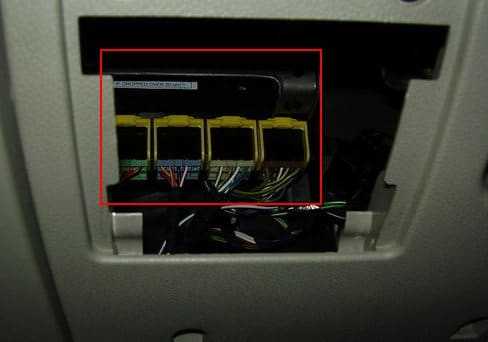

Чтобы открыть данный блок, следует отжать держатели на крышке. На самой крышке закреплен пинцет и запасные компоненты. Пинцет необходим, чтобы легче доставать предохранители.

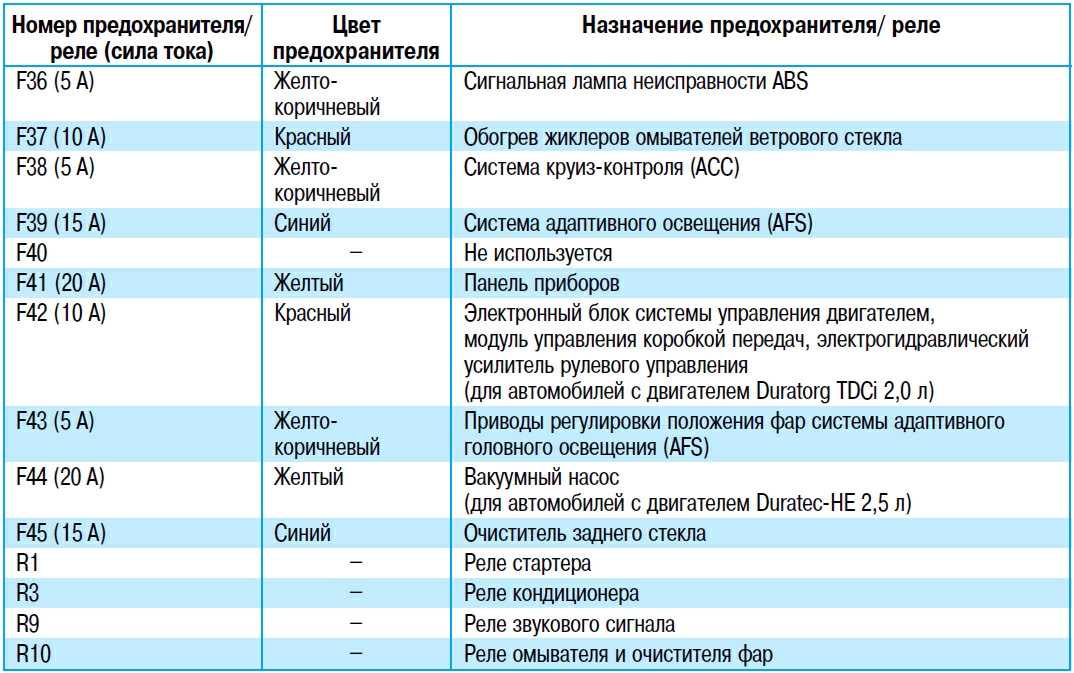

В данной таблице предохранители и реле представлены в соответствии своего порядкового номера и цвета.

Порядковый номер(обозначение F- №)	Назначение/цвет
1	Блок красного цвета для управления трансмиссией
2	Темно-желтый, для управления свечами
3	Вентилятор(бесцветный)
4	Свечи (синий)
5	Кондиционер (синий)
6	Предохранитель на двигатель (красный)
7	Рулевое управление (красный)
8-10	Реле состояния воздуха (красный)
11	Стартер (оранжевый)
15	Питания А,Б,С,Д гибких предохранителей (все синего цвета)
17-20	Дворник (зеленый)
22	Обогреватель задний (без цвета)
23	Омыватели передних фар (зеленый)
24	ABS клапана (зеленые)
25	ABS насосы (оранжевые)
26	Дополнительный подогрев бензина (зеленый)
27	Куллер (оранжевый)
28	Сигнал рулевой (синий)
31	Управления фарами( темно-желтые )
33	Обогреватели боковых стекол (оранжевые)
34-35	Очиститель лобового стекла (красный)
37	Климат-контроль (темножелтый)
38	Освещение (синий)
39	Приборная панель (ярко-желтая)
41	Коробка передач (красный)
42	Вакуумный насос (желтый)

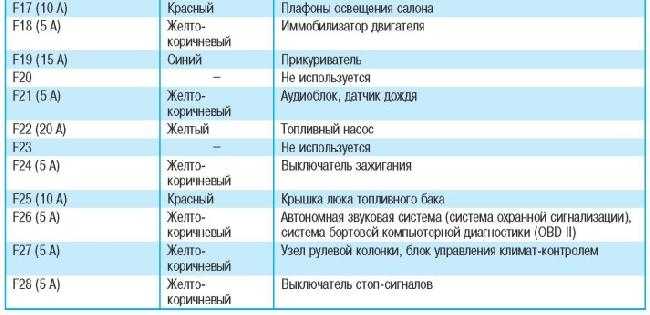

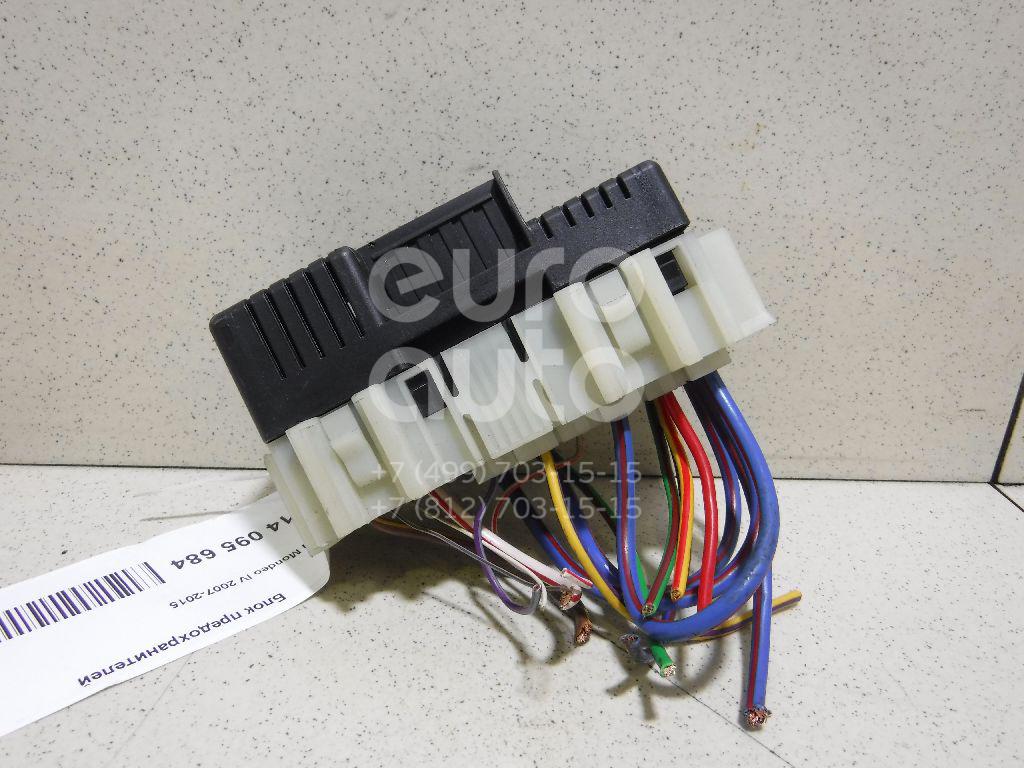

Предохранители внутри салона

Блок находится под бардачком, возле пассажирского переднего сидения. Чтобы добраться до предохранителей, необходимо переключить фиксатор и сдвинуть блок вниз.

Порядковый номер 1	Назначение/цвет Дождевой датчик ( темно-желтый)
2	Подушки безопасности (красный)
3	Устойчивость руля (темно-желтый)
4	Педаль акселератора(коричневый)
6	Аудио (синий)
7	Модуль рулевого колеса (коричневый)
9	Дальний свет передних фар (синий)
11	Задние фары-свет заднего хода (коричневый)
13	Противотуманка (синий)
17	Свет салона (красный)
19	Прикуриватель (синий)
22	Насос топлива (желтый)
24	Предохранитель зажигания (темно-желтый)
26	Сигнализация (желто-коричневая)
27	Блок питания кондиционера (желто-коричневый
28	реле стоп-сигнала (желто-коричневый)

Описание блока предохранителей Ford Mondeo 4: фото- и видеообзор

Если в автомобиле перестает работать какое-либо устройство, питающееся от напряжения, будь то прикуриватель или фары, владелец машины, как правило, в первую очередь проверяет работоспособность предохранителей. В этой статье мы расскажем вам, где находится блок предохранителей Форд Мондео 4 и как произвести замену деталей блока.

Содержание

[ Раскрыть]

[ Скрыть]

Расположение и электросхема

Всего в автомобиле Форд Мондео находится два блока с предохранителями (далее — БП). Один из них расположен в салоне транспортного средства, а другой — в моторном отсеке, рядом с аккумуляторной батареей. Помимо этих двух БП в авто также есть дополнительные реле. Все они имеют разное место расположения.

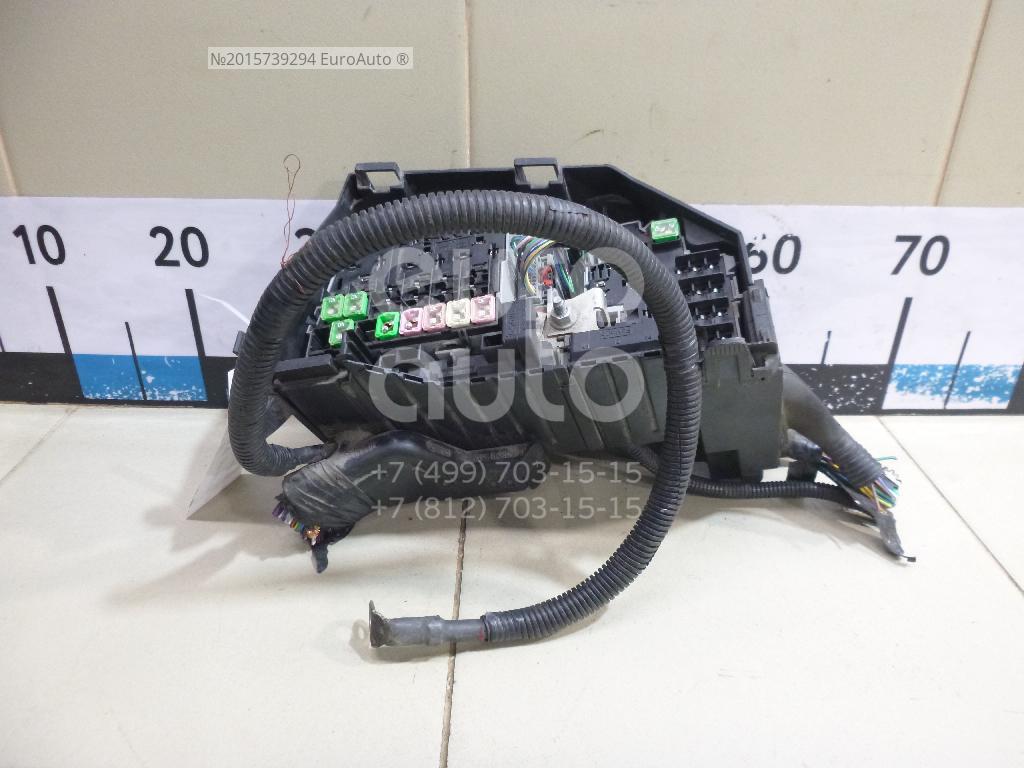

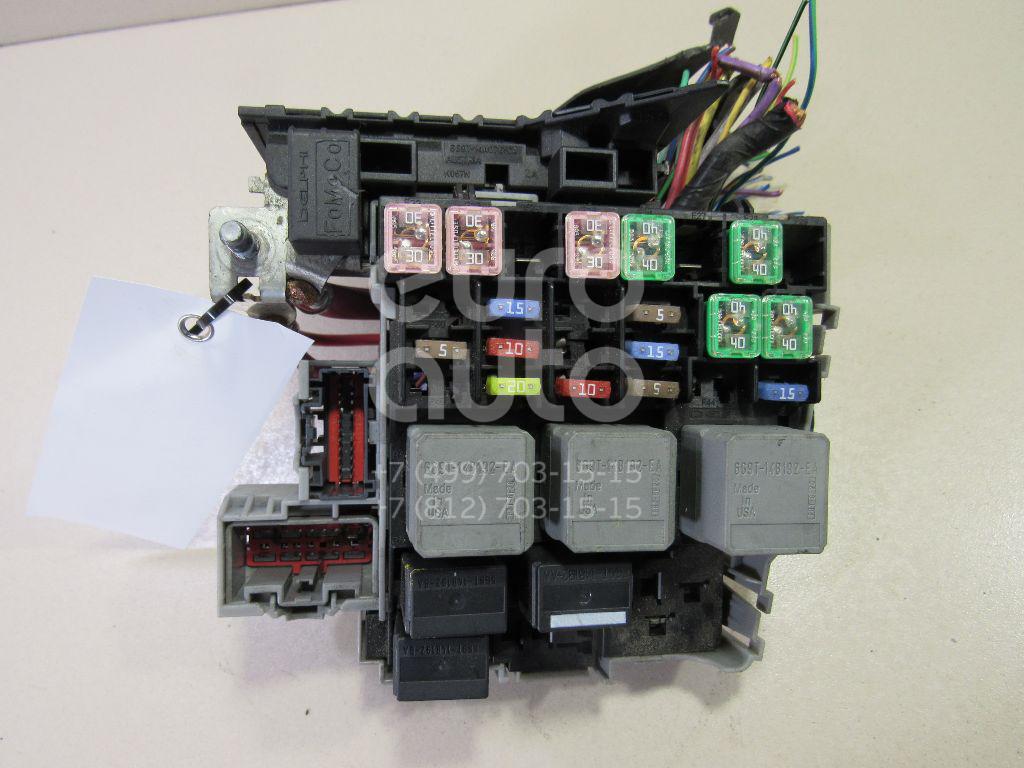

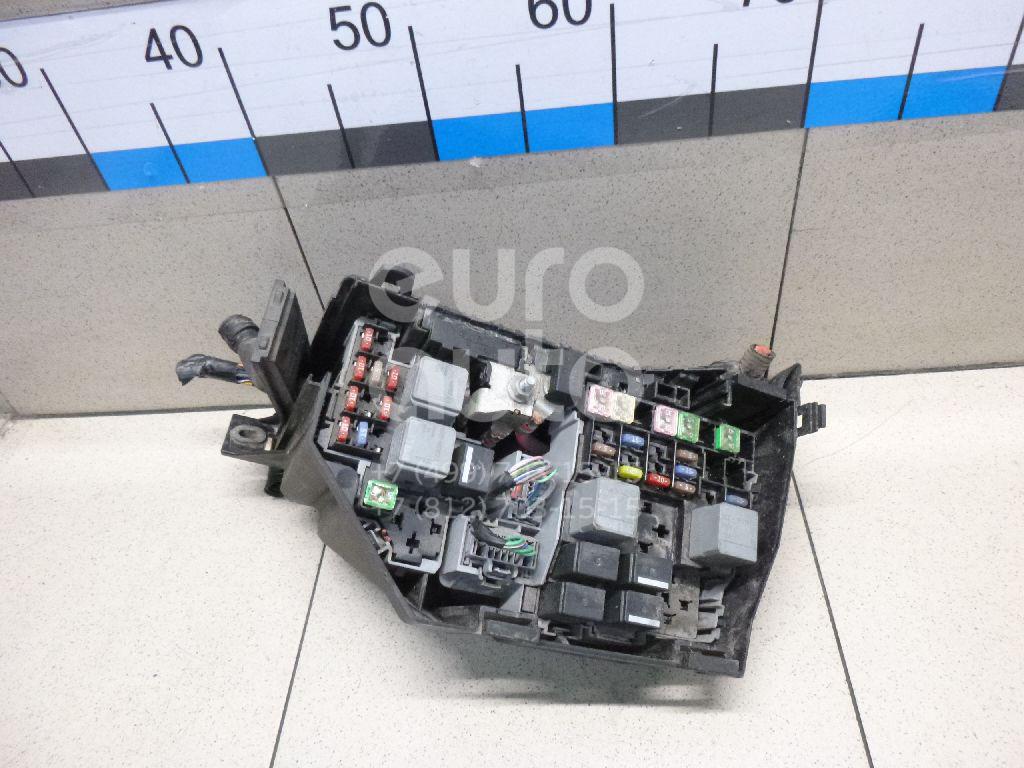

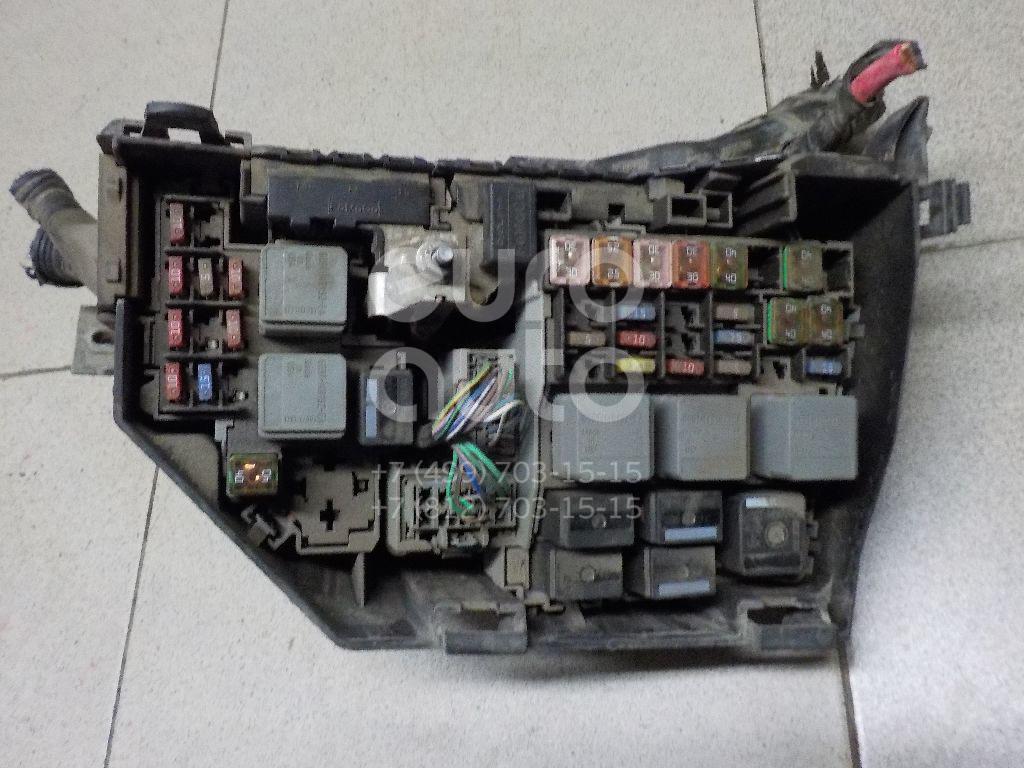

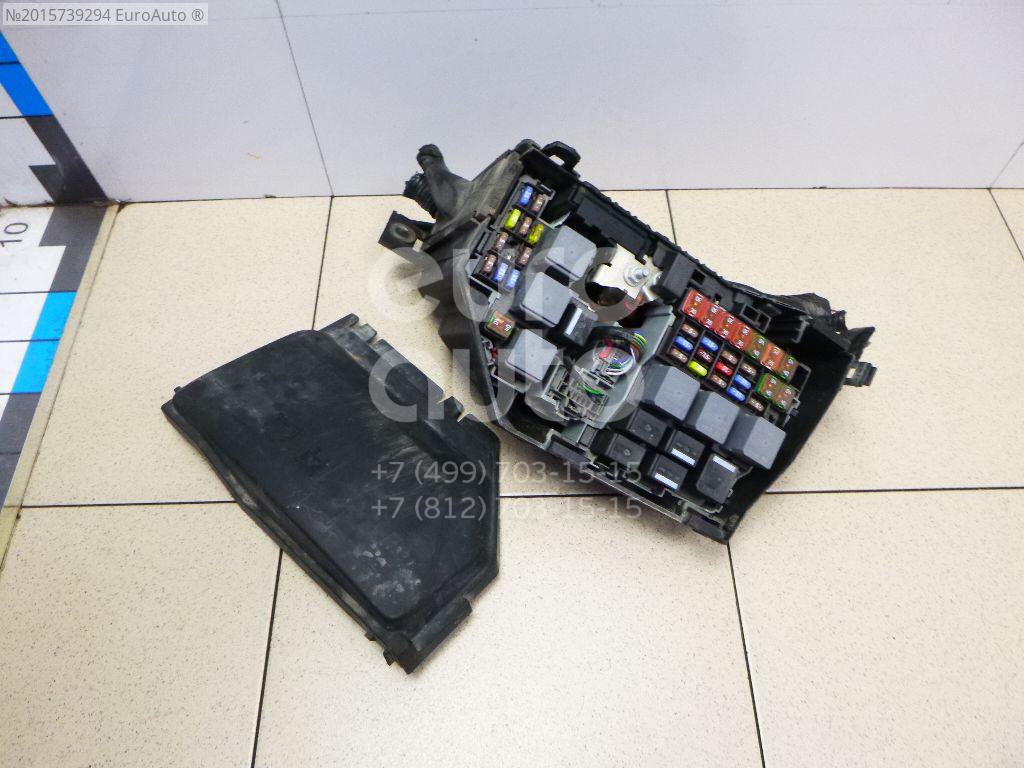

БП в моторном отсеке

Предлагаем вам ознакомиться с электрической схемой и описанием назначений плавких предохранителей, которые находятся в подкапотном пространстве транспортного средства Мондео. Это устройство расположено в непосредственной близости с аккумуляторной батареей, поэтому найти его не составит большого труда.

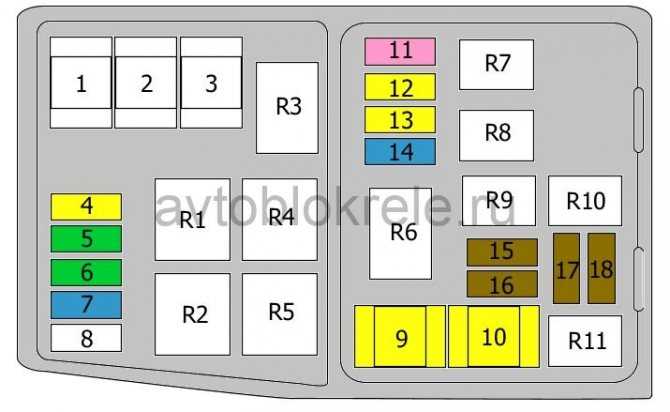

Схема блока, который располагается в подкапотном пространстве Форд Мондео Описание БП, установленного в моторном отсеке Форд Мондео

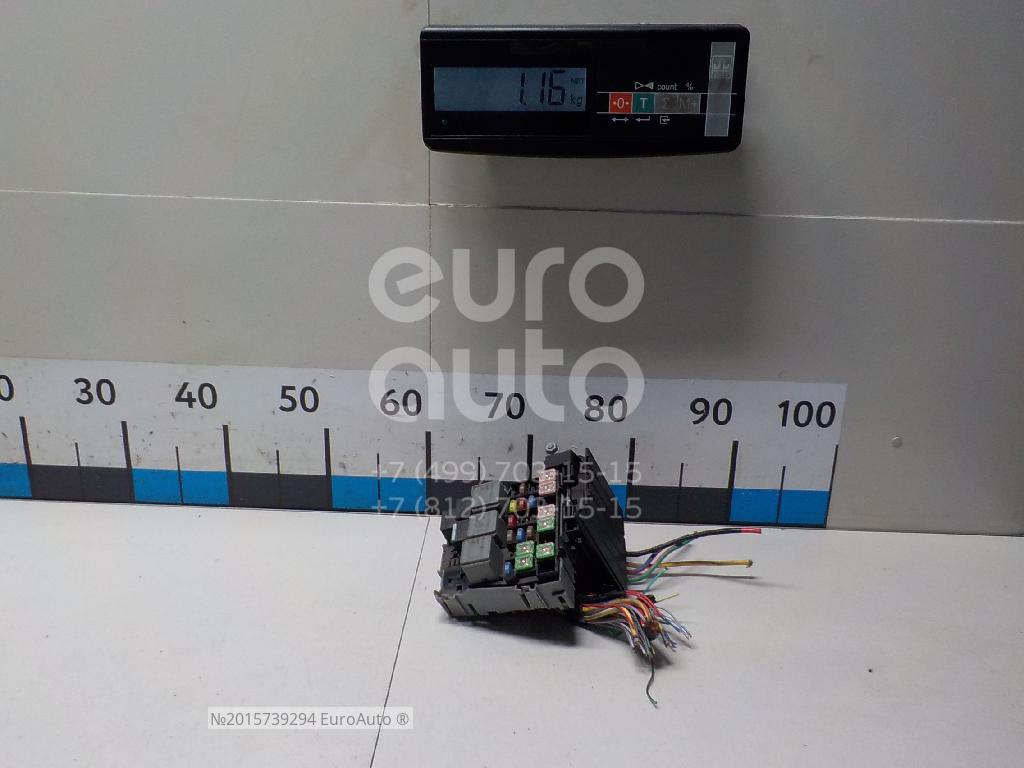

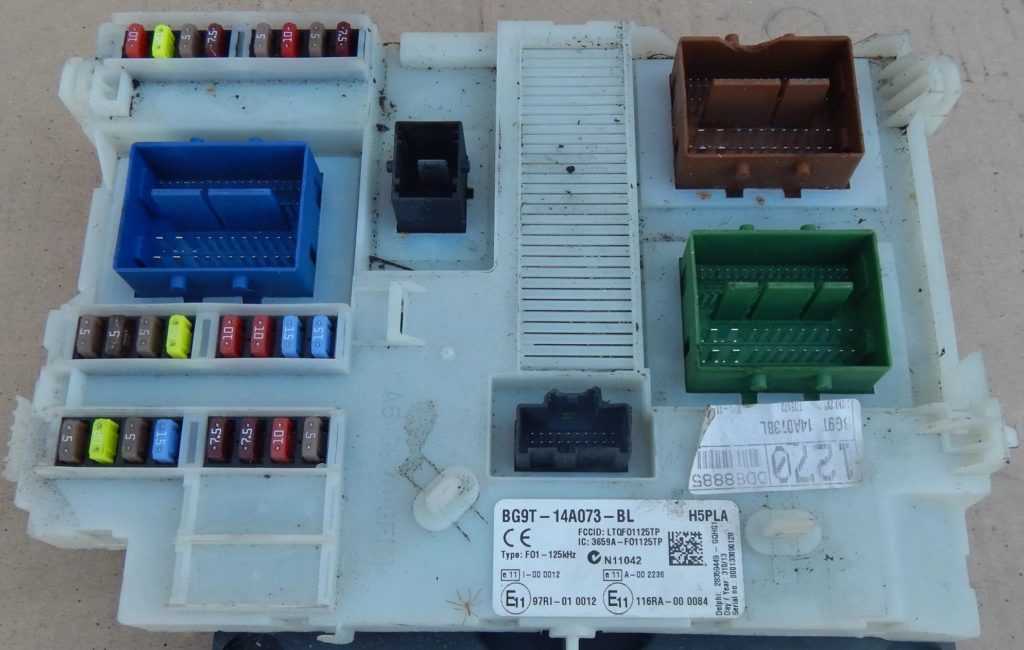

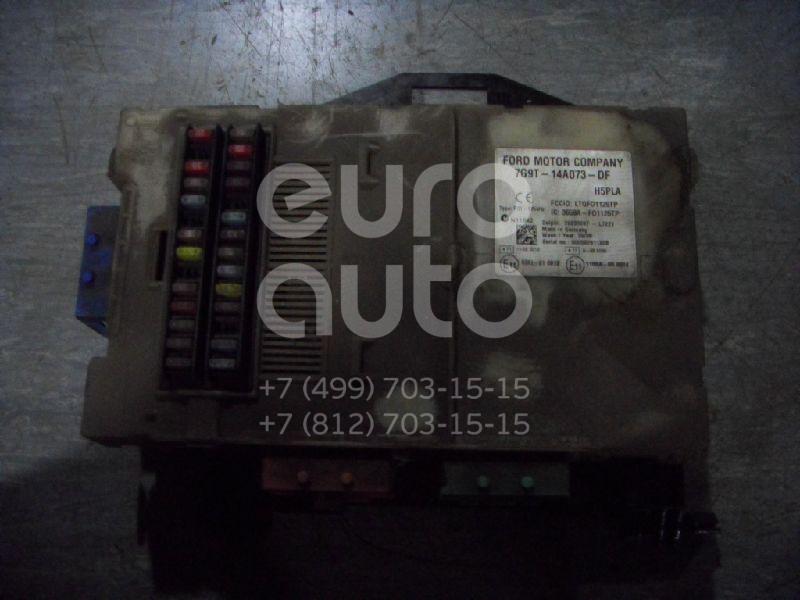

БП в авто

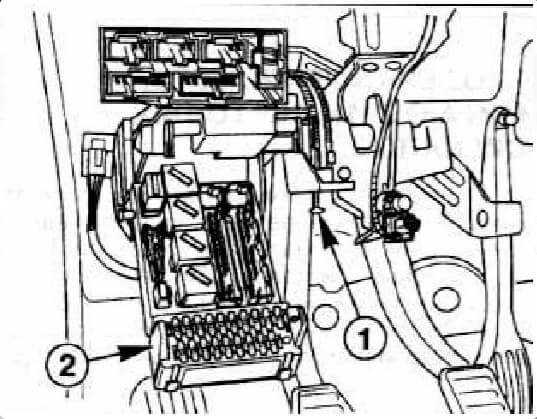

Ниже представлена схема БП, который установлен в салоне транспортного средства. Это устройство расположено в районе ног водителя. Если вы посмотрите под рулевую колонку, то БП будет находиться с левой верхней стороны. Чтобы добраться до устройства, нужно нажать на желтую кнопку.

Схема салонного БП Описание салонного БП

Дополнительные реле

Как сказано выше, помимо основных БП в автомобилях американского производства также используются дополнительные элементы.

Они выполняют отдельные функции и раскиданы они по всей машине. Ниже представлена таблица назначения и расположения компонентов.

Номер	Предназначение	Место расположения
R17	Реле черного цвета отвечает за предварительный разогрев дизеля.	Расположено под консолью батареи.
R18	Отвечает за функциональность переключателя окна водителя (черного цвета)	Можно найти в водительской двери.
R19	Компонент голубого цвета отвечает за отключение механизма регулировки скорости.	Располагается с правой стороны от БП, установленного в салоне авто.
R20	Обеспечивает работоспособность устройства омывателя фар (голубого цвета).	Можете увидеть слева над ногами.
R21	Деталь оранжевого цвета отвечает за работу переключателя интервала устройства очистки заднего стекла.	Находится со стороны водителя над его ногами.
R22	Компонент отвечает за работу лампы противотуманной фары.	Располагается слева под торпедой, непосредственно за корпусом салонного ЮП.
R23	Черное реле отвечает за функционирование ламп указателей поворотов.	Можно найти сверху рулевой колонки, около рулевого колеса.
R24	Противоугонное устройство слева (реле белого цвета).	Его можно найти справа по торпедой.
R25	Противоугонное устройство справа (реле белого цвета).	Располагается с правой стороны торпеды.
R26	Обеспечивает работоспособность устройства обогрева сидений.	Можно найти с правой стороны под торпедой.

Инструкция по снятию и замене

В замене плавких предохранителей нет ничего сложного. Но если вы хотите знать, как правильно происходит этот процесс, наша инструкция поможет вам.

1. В первую очередь следует отключить аккумуляторную батарею. Для этого откройте капот и сбросьте с нее минусовую клемму.
2. После этого сверьтесь с предоставленной выше информацией и определитесь, в каком БП следует произвести замену деталей. Определившись, какой элемент нужно менять, откройте крышку подкапотного или салонного БП.
3. В корпусе БП расположен пинцет, предназначенный для демонтажа деталей блока. Возьмите его и с помощью этих щипчиков вытащите деталь из гнезда, где она установлена. Если она вышла из строя, по ней это будет видно. В частности, элемент БП будет выгоревшим или в его корпусе будет оборвана плавкая нить.
4. Замените вышедший из строя компонент на новый.

Видео «Замена ПП»

В этом видео показан процесс замены ПП в Форд Мондео.

avtozam.com

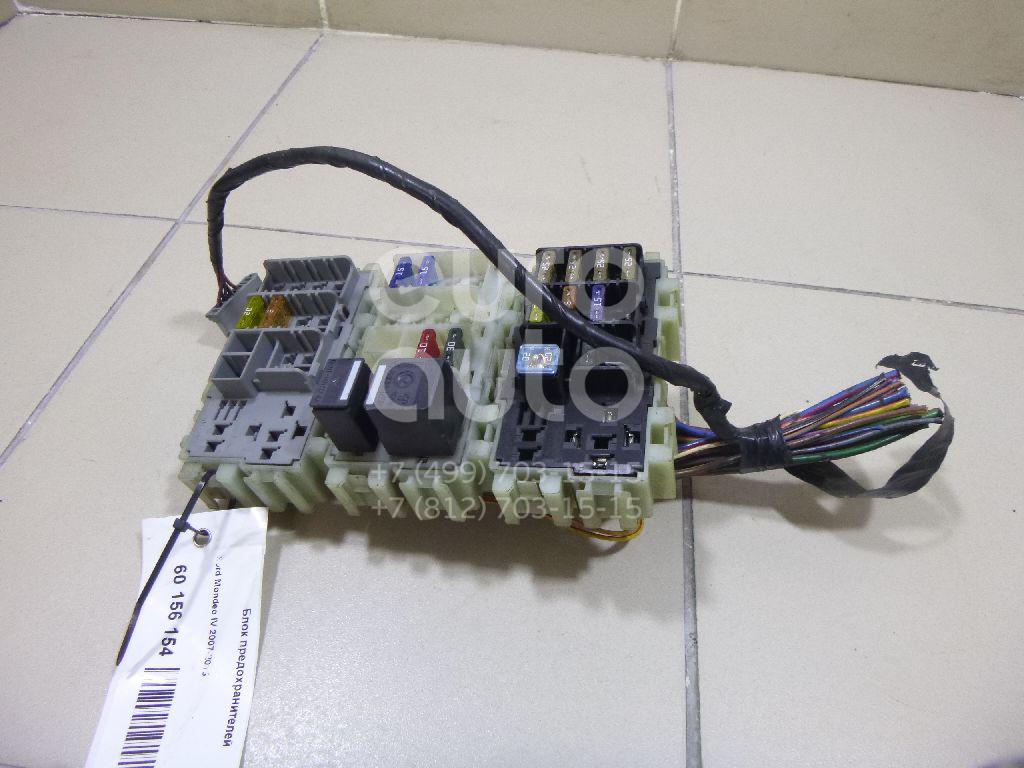

Предохранители заднего монтажного блока в багажнике

Такой блок располагается по левому борту багажника, за обшивочной тканью. Прямо за ним расположена левая задняя фара.

Температура воздуха	Сопротивление, кОм
-20	13-17
0	5,3-6,7
20	2,3-3,0
40	1,0-1,5
60	0,56-0,76
80	0,3-0,42

У данного щитка есть свой недостаток. Со временем, его крепления сильно расшатываются и начинают немного болтаться. В таком случае необходимо уменьшить расстояние между креплениями, поджал передний держатель к статичному.

Авто-помощь

На части легковых автомобилей Форд Мондео 4 (Ford Mondeo 4) не устанавливается комплект курильщика, в который входят прикуриватель и пепельница. Поэтому, в тех местах, где они должны были быть установленными, стоят заглушки. А на автомобилях Форд Мондео 4 с комплектом курильщика, устанавливается два прикуривателя (передний и задний), что позволяет, в случае необходимости, ими воспользоваться всем людям, сидящим в салоне этого автомобиля.

Самой распространённой неисправностью, приводящей к отказу работы прикуривателя, является перегорание предохранителя F19 (15А, цвет синий). Расположенного в центральном монтажном блоке предохранителей, который находится на верхней части крышки многофункционального электронного блока, установленного с правой стороны передней панели под бардачком. Для того, чтобы открыть этот блок, необходимо повернуть два барашка, в результате чего он опуститься вниз. Предохранитель F19 стоит во втором ряду пятым снизу.

Основных причин перегорания предохранителя F19 всего две. Первая причина, подключение к гнезду прикуривателя мощного потребителя электрической энергии. Например, компрессора для накачки шин, мощность электродвигателя которого близка к 180 ваттам (12В х 15А = 180Вт). Дело в том, что в момент запуска электродвигателя компрессора в электрической цепи прикуривателя резко возрастает сила тока и если она превысит 15 ампер, то предохранитель F19 сгорит.

Вторая причина перегорания предохранителя F19, это короткое замыкание внутри гнезда прикуривателя, которое чаще всего происходит в момент вытаскивания из гнезда прикуривателя штекера, через который получало питание какое-либо дополнительное устройство. Но к короткому замыканию приводят только те штекера, которые не соответствуют размерам гнезда прикуривателя.

Связано это с тем, что на размеры гнезда прикуривателя, нет единого стандарта, и на разных марках автомобилей размеры могут отличаться, как по диаметру, так и по глубине гнезда. Поэтому и штекера дополнительных устройств тоже имеют разные размеры, а это означает, что при приобретении какого-либо устройства, которое будет получать питание от гнезда прикуривателя, необходимо проверить подходит ли по размерам штекер к гнезду прикуривателя Вашего автомобиля, иначе придётся очень часто менять сгоревшие предохранители F19.

При использовании прикуривателя по его прямому назначению иногда случаются неисправности, приводящие к тому, что он очень быстро отключается, в результате чего не успевает прогреться центральная часть его спирали. Связано это с плохим контактом в самом гнезде прикуривателя.

Поделитесь статьей с друзьями:

Инструкция по правильной замене предохранителей

Замена предохранителей не подразумевает под собой ничего сложного. Достаточно соблюдать некоторые пункты, чтобы сделать все правильно и без потери времени. В первую очередь необходимо отключит аккумулятор. Для тех, кто не знает, как это сделать: «необходимо сбросить минусовую клемму».

Далее необходимо проанализировать неработающую часть и определиться в каком отсеке следует произвести замену. Схемы расположения предохранителей по блокам представлены выше в таблицах.

После того, как место поломки определено, и необходимо приступать к замене запчасти, первым делом нужно открыть крышку блока, сбросив с нее держатель.

На крышке самого блока есть специальные щипцы, которые существуют для правильной и корректной замены неработающих предохранителей и реле. При помощи щипцов необходимо, согласно схеме, вытащить поломанный предохранитель и заменить его новым, рабочим экземпляром.

Блок предохранителей: устройство и причины поломки

Предохранители и реле – это очень важные узлы электросистемы любого автомобиля, которые для удобства ремонта объединены в несколько блоков. Основное предназначение данных деталей заключается в том, что они нейтрализуют все риски возникновения пожара при появлении каких-либо проблем в электроцепи конкретного электроприбора. При превышении допустимо безопасной силы тока плавкий предохранитель (ПП) просто перегорает, а реле сначала пытается нейтрализовать разницу, если же это невозможно, то также перегорает. После выхода из строя или ПП или реле, электроцепь, в которую они вмонтированы, полностью обесточивается и работающий в ней электроприбор также перестаёт функционировать. Подобная организация работы электросистемы Форд Мондео и многих других современных машин позволяет снизить риски пожара в салоне при возникновении каких-либо проблем с электроникой.

Причин выхода из строя отдельных ПП, реле и цельного блока предохранителей (БП) достаточно много. Общий перечень таковых имеет следующий вид:

• короткое замыкание проводки;
• неисправность конкретного электроприбора;
• поломка генератора, вызывающая нестабильное течение тока в электросистеме автомобиля;
• производственный брак элементов электроцепи или их износ по истечении срока годности;
• неправильное проведение ремонта электроцепей.

Это интересно: Куда по правилам нужно клеить знак «Шипы»? Правила установки и штрафы на 2020 год
Стоит понимать, что вычислить причину поломки БП в Форд Мондео и устранить её очень важно, так как, оставив проблему неразрешённой, эффект от замены предохранителя или реле будет недолгим.

Важно! Не забывайте, что блок предохранителей и отдельные его элементы должны всегда правильно функционировать. В противном случае любая неисправность электросистемы автомобиля способна вызвать пожар, что испортит машину и крайне опасно для водителя с пассажирами.

Рекомендации

Если вы занимаетесь ремонтом автомобиля сами, и не обращаетесь в станции технического обслуживания, будет проще распечатать схемы расположения предохранителей и хранить в машине. Эти детали быстро выходят из строя, и менять их придется не 1 раз.

В этом случае радует то, что детали не дорогие, и их замена не составляет труда. Для тех, кто думает наперед, проще сразу закупить комплекты определенных предохранителей и хранить их до определенного случая. С ними ничего не случится и в случае поломки, не нужно будет искать деталь срочным образом. У вас все будет на руках.

Стоит правильно подбирать предохранители и пользоваться формулой для расчета силы тока. Если пусть в цепь наибольшую силу тока, которая не подходит для соединения, может запросто сгореть проводка, и проблем будет гораздо больше.

Ремонт БП

Как было упомянуто ранее, отремонтировать блок предохранителей в Форд Мондео не столь сложно. Для осуществления всех процедур нужно знать лишь некоторые нюансы процедуры и иметь базовые навыки авторемонта. Если последние уже имеются, то, ознакомившись с представленным ниже материалом, замена предохранителей или других деталей станет для вас не проблемой.

Для начала важно знать, где располагаются блоки предохранителей в Форд Мондео. Вне зависимости от поколения модели они имеют стандартное месторасположение и представлены двумя разными узлами:

• Первый БП вмонтирован в моторный отсек. Как правило, он распложён недалеко от аккумулятора. Найти узел просто, достаточно открыть капот и разыскать чёрный ящик, открыв крышку которого можно получить доступ к ПП и реле.

• Второй БП располагается слева в салоне под приборной панелью. Для получения доступа к нему придётся демонтировать часть приборной панели, после чего снять с блока пластиковую крышку.

Подобравшись к необходимому блоку, можно начать ремонт. В процессе проведения всех процедур важно придерживаться простых рекомендаций. Основной перечень таковых имеет следующий вид:

• Перед заменой обязательно обесточьте электросистему автомобиля (заглушите мотор, выключите зажигание и отсоедините клеммы аккумулятора).
• Демонтаж всех элементов автомобиля проводите очень аккуратно. Все детали БП и салона довольно хрупкие, поэтому повредить их неосторожным движением очень просто.
• Заменяя любой элемент БП, делайте это на точно такую же деталь. При замене предохранителя или реле важно соблюсти его верное расположение, номинал силы тока и маркировку. В противном случае есть риск спровоцировать более серьёзные проблемы своим ремонтом.
• Никогда не меняйте ПП или реле проволоками или самодельными изоляторами – это очень опасно.
• Закончив ремонт, соберите конструкцию автомобиля в обратном порядке и только после этого эксплуатируйте его.

Это интересно: За сколько времени выпитый алкоголь выводится из организма или 4 способа ускорить процесс

Важно! Определить, какой ПП или реле вам необходимо менять, каков его номинал, маркировка и подобные нюансы, можно, если обратиться к специальной схеме БП, предназначенной конкретно для вашей модели. Как правило, она имеется в техпаспорте любой модели Форд Мондео и на крышке самого блока.

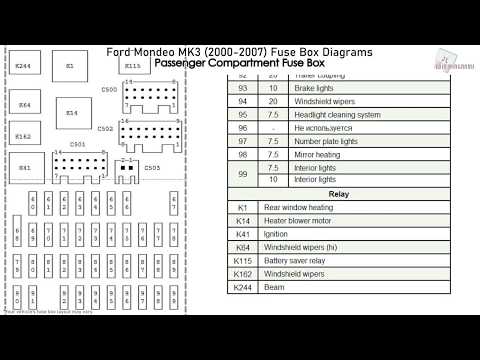

Схемы блока предохранителей

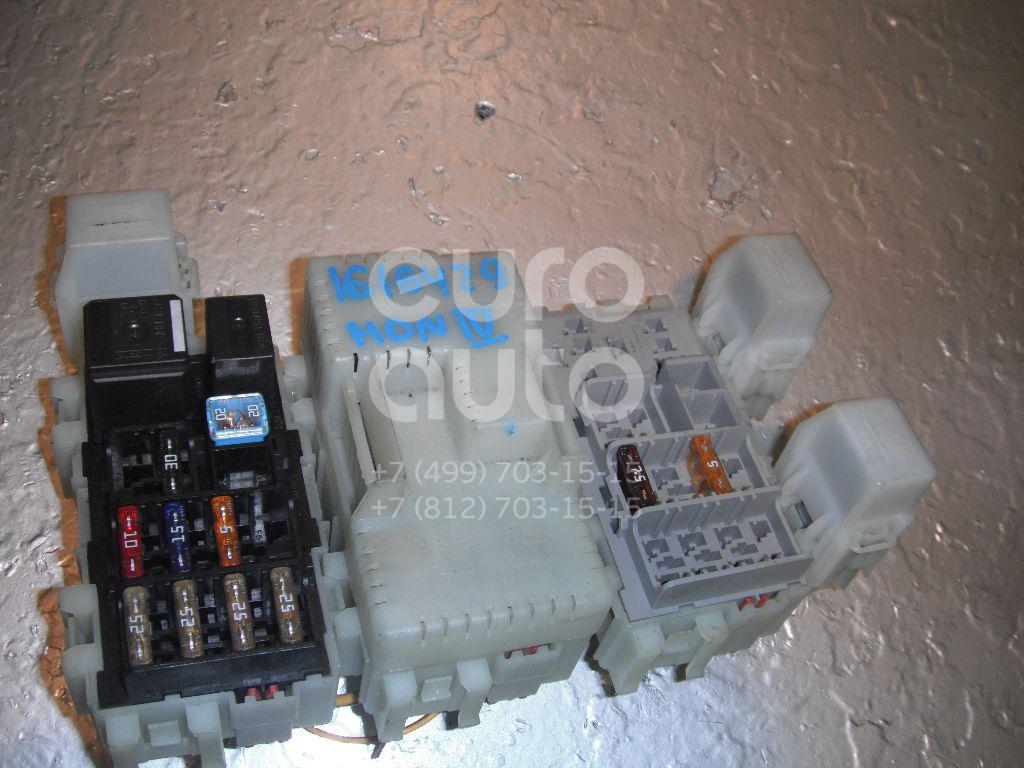

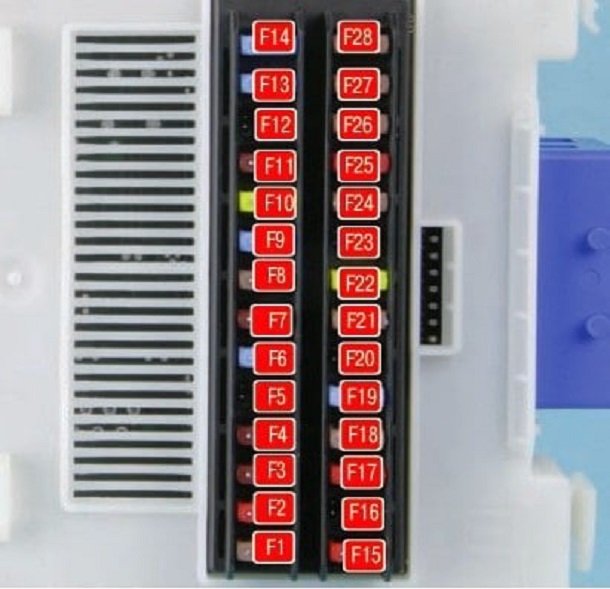

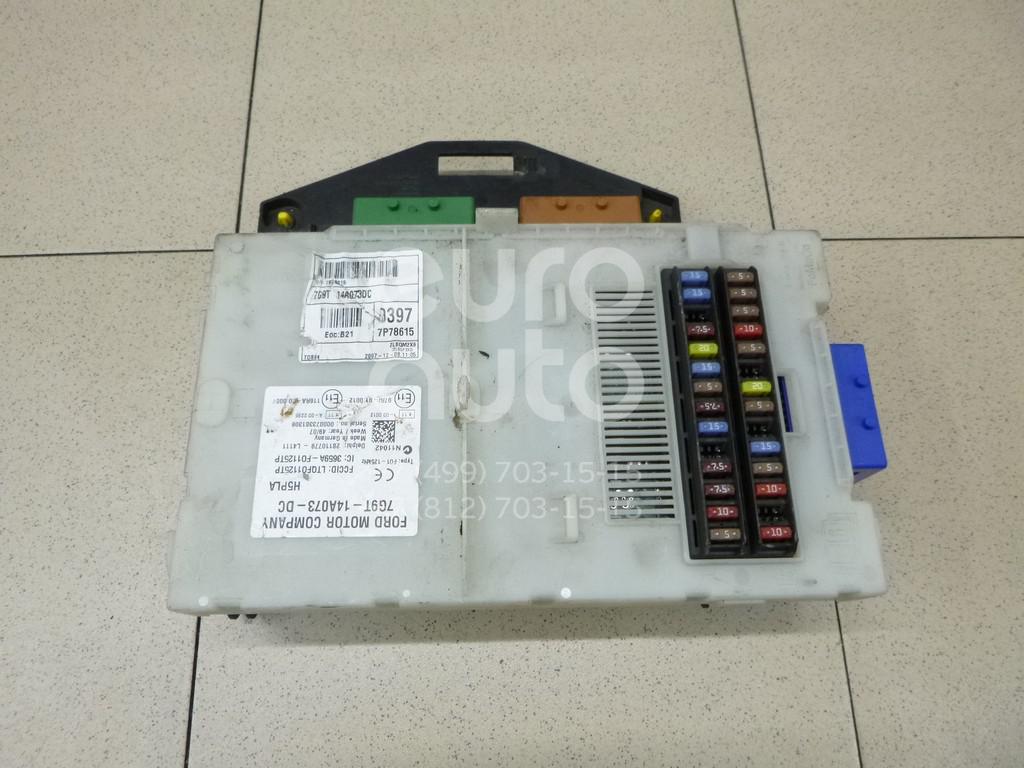

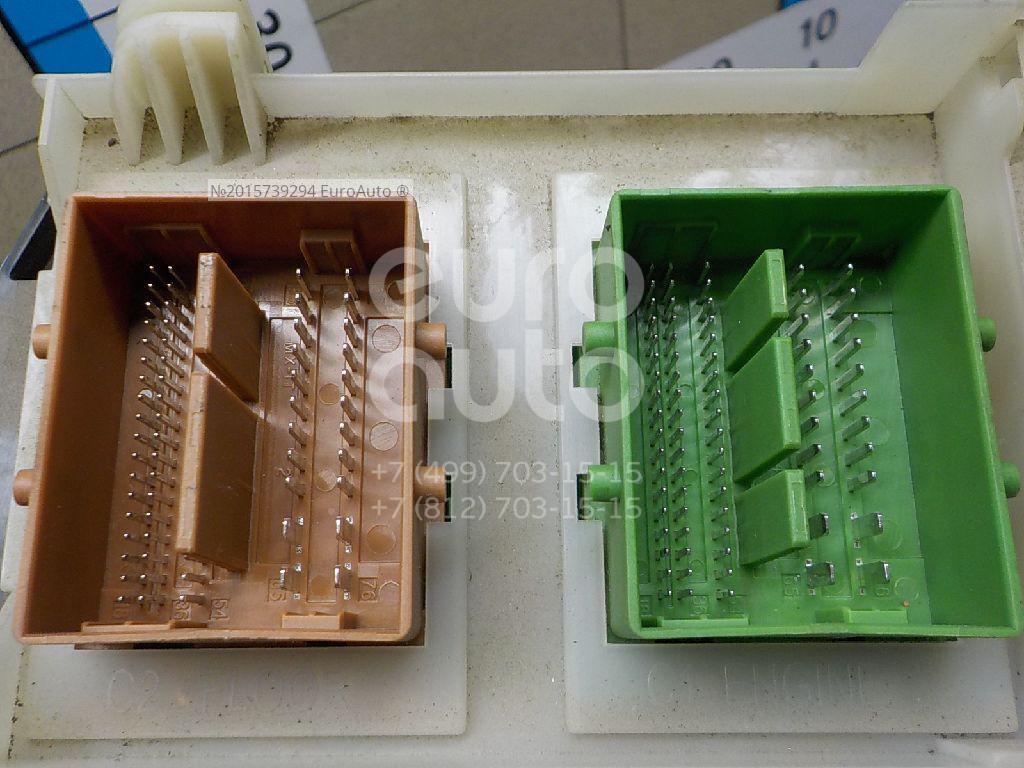

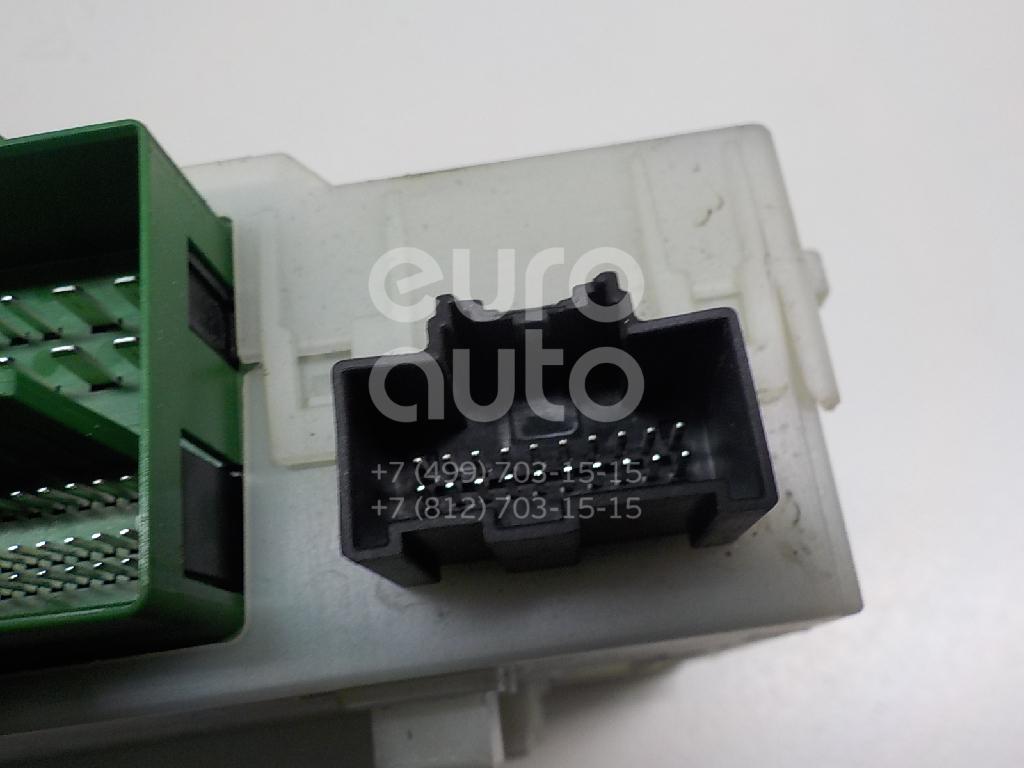

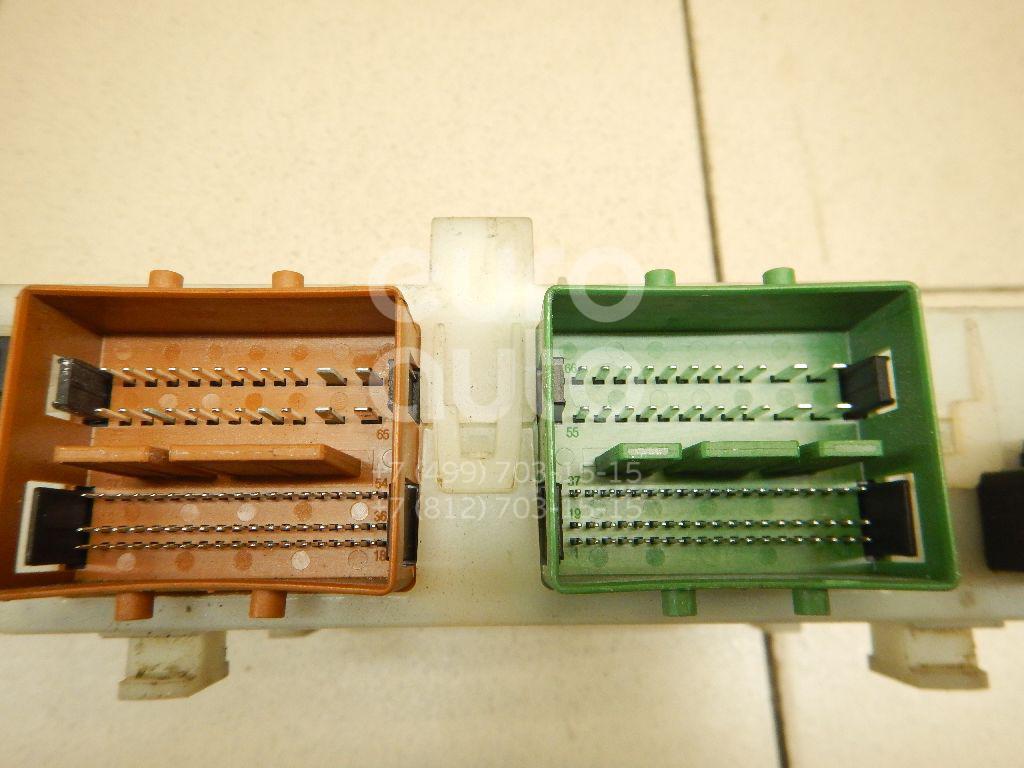

Блок предохранителей в салоне

Назначение предохранителей в панели приборов

№	Усилитель	Описание
F1	7,5 А	Модуль рулевого колеса
F2	5А	Кластер
F3	10А	Внутренние лампы
F4	5А	Иммобилайзер двигателя
F5	7,5 А	Адаптивный круиз-контроль (ACC)
F6	5А	Датчик дождя
F7	20А	Зажигалка
F8	10А	Подача разблокировки лючка топливного бака
F9	15А	Омыватели лобового стекла — задние
F10	15А	Омыватели лобового стекла — передние
F11	10А	Деблокировка багажного отделения
F12	10А	Поставка замка лючка топливного бака
F13	20А	Топливный насос
F13	7,5 А	Топливный насос (2,2 л Duratorq-TDCi Stage V)
F14	5А	Дистанционный частотный приемник, Датчик движения в салоне
F15	5А	Выключатель зажигания
F16	5А	Звуковой оповещатель резервного аккумулятора (сигнализация), OBD II (диагностика бортового компьютера)
F17	5А	Привод вибрации рулевого колеса
F18	10А	SRS (подушка безопасности) питание
F19	7,5 А	ABS, датчик рысканья (ESP), электрический стояночный тормоз (EPB), питание педали акселератора
F20	7,5 А	Электронное питание, электронный предохранитель, зеркало с автоматическим затемнением, предупреждение о выезде с полосы движения
F21	15А	Поставка радио
F22	5А	Выключатель стоп-сигнала
F23	20А	Люк
F24	5А	Поставка модуля климат-контроля и рулевой колонки

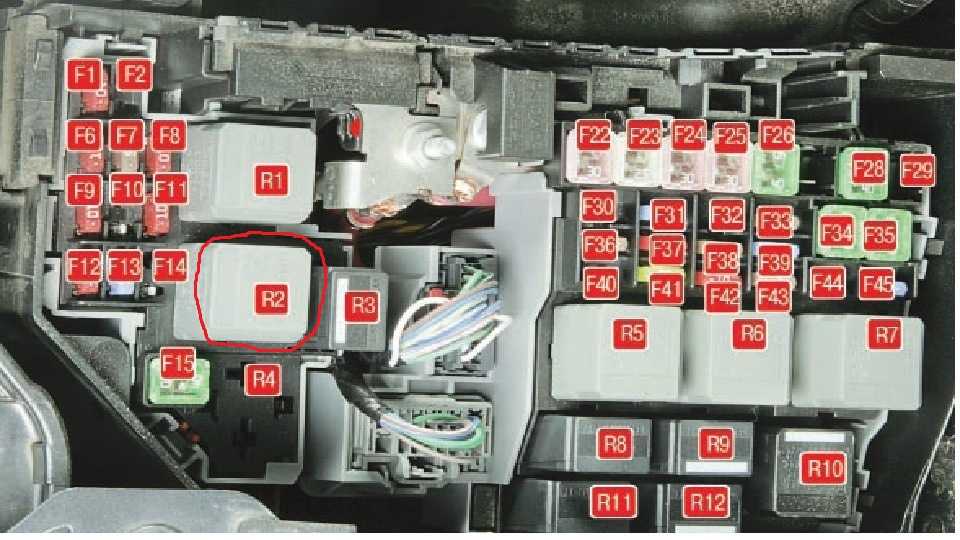

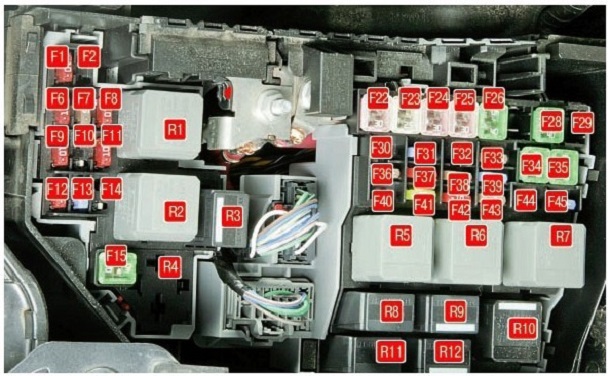

Блок предохранителей в моторном отсеке

Назначение предохранителей в моторном отсеке

№	Усилитель	Описание
F1	10А	Модуль управления коробкой передач (AWF21)
F1	15А	Модуль управления коробкой передач (MPS6)
F2	5А	Контроль свечей накаливания (дизельные двигатели)
F2	5А	Контроль свечи накаливания испарителя (2,0 л Duratorq-TDCi Stage V и 2,2 л Duratorq-TDCi Stage V)
F3	70A	Вентилятор охлаждения двигателя — сдвоенный вентилятор (2,3 л Duratec-HE и 2,2 л Duratorq-TDCi автомат)
F3	80А	Электрогидравлический усилитель руля (EHPAS) (1,6 л Duratec-16V Ti-VCT Stage V, 1,6 л EcoBoost SCTi, 2,0 л EcoBoost SCTi, 1,6 л Duratorq-TDCi Stage V и 2,0 л Duratorq-TDCi Stage V)
F4	60А	Свечи накаливания
F5	60А	Вентилятор охлаждения двигателя (1,6 л Duratorq-TDCi, 2,0 л Duratorq-TDCi, 2,0 л Duratorq-TDCi Stage V, 2,2 л Duratorq-TDCi manual, 1,6 л Duratec-16V Ti-VCT Stage V, 2,0 л Duratec-HE, 2,3 л Duratec-HE, 2,0 л EcoBoost SCTi)
F5	70A	Вентилятор охлаждения двигателя — сдвоенный вентилятор (1. 6L EcoBoost SCTi)
F6	7,5 А	Датчик HEGO (1,6 л Duratorq-TDCi)
F6	10А	Датчики HEGO 1, датчик CMS, датчик кислорода (управление двигателем)
F6	20А	Свеча накаливания испарителя (2,0 л Duratorq-TDCi Stage V, 2,2 л Duratorq-TDCi Stage V)
F7	5А	Катушки реле
F8	10А	Модуль управления трансмиссией, блок дозирования топлива, датчик массового расхода воздуха, клапан регулирования давления в топливной рампе (управление двигателем).
F8	20А	Модуль управления трансмиссией (2,0 л EcoBoost SCTi и 2,0 л Duratorq-TDCi Stage V)
F8	15А	Модуль управления трансмиссией (1,6 л EcoBoost SCTi, 1,6 л Duratorq-TDCi и 2,2 л Duratorq-TDCi Stage V)
F9	10А	Датчик массового расхода воздуха, топливные форсунки, регулируемый впускной клапан, регулируемый выпускной клапан, катушки зажигания (управление двигателем).
F9	5А	Испаритель топливного насоса (2,0 л Duratorq-TDCi Stage V)
F9	7,5 А	Датчик массового расхода воздуха, перепускной клапан системы рециркуляции ОГ, испаритель топливного насоса (2,2 л Duratorq-TDCi Stage V) (система управления двигателем)
F9	7,5 А	Клапан дегазации, датчик TMAF, активная заслонка решетки, перепускной клапан, катушка реле, дополнительный ход, водяной насос (1,6 л EcoBoost SCTi).
F10	10А	Модуль управления двигателем (2,0 л Duratorq-TDCi, 1,6 л Duratec-16V Ti-VCT Stage V)
F10	7,5 А	Вспомогательный двигатель включен, водяной насос (1,6 л EcoBoost SCTi)
F11	10А	Клапан PCV, клапан VCV, датчик воды в топливе, звуковой клапан продувки, клапан управления завихрением, регулируемый впускной клапан, клапан рециркуляции отработавших газов, масляный регулирующий клапан IVVT (управление двигателем). Датчик T.MAF, регулируемый выпускной клапан, активная заслонка решетки радиатора, клапан продувки адсорбера, клапан управления турбонаддувом, перепускной клапан (управление двигателем).
F11	10А	Клапан управления турбонаддувом, датчик массового расхода воздуха, активная заслонка решетки радиатора, клапан рециркуляции ОГ, клапан VCV (1,6 л Duratorq-TDCi)
F11	5А	Датчик массового расхода воздуха, датчик воды в топливе, активная заслонка решетки радиатора, дозирующий клапан на входе (2,0 л Duratorq-TDCi Stage V).
F11	7,5 А	Давление в топливной рампе, дозатор топлива, испаритель топливного насоса, активная заслонка решетки радиатора (2,2 л Duratorq-TDCi Stage V)
F11	10А	Клапан управления турбонаддувом, регулируемый впускной клапан, регулируемый выпускной клапан, продувочный клапан адсорбера, электрический перепускной клапан (1,6 л EcoBoost SCTi).
F12	15А	Катушки зажигания (1,6 л EcoBoost SCTi и 2,0 л EcoBoost SCTi)
F12	10А	Катушка на штекере; Клапан продувки адсорбера, датчик давления в гидроусилителе рулевого управления (система управления двигателем)
F12	10А	Дроссельная заслонка системы рециркуляции ОГ, регулируемое управление турбонаддувом (2,0 л Duratorq-TDCi)
F12	5А	Катушки реле (2,0 л Duratorq-TDCi Stage V, 2,2 л Duratorq-TDCi Stage V и 1,6 л Duratorq-TDCi)
F13	15А	Кондиционирование воздуха
F14	15А	Нагреватель дизельного фильтра (2,0 л Duratorq-TDCi, 2,0 л Duratorq-TDCi Stage V и 1,6 л Duratorq-TDCi)
F14	10А	Датчик HEGO (2,2 л Duratorq-TDCi Stage V)
F15	40А	Реле стартера
F16	80А	Дополнительный дизельный отопитель (PTC)
F17	60А	Питание центрального блока предохранителей A
F18	60А	Питание центрального блока предохранителей B
F19	60А	Питание заднего блока предохранителей C
F20	60А	Питание заднего блока предохранителей D
F21	30А	VQM / без VQM: кластер / аудио / AC / FLR
F22	30А	Модуль стеклоочистителя
F23	30А	Обогрев заднего стекла
F24	30А	Омыватель фар
F25	30А	Клапаны ABS
F26	40А	Насос ABS
F27	25А	Топливный обогреватель
F28	40А	Нагреватель воздуходувки
F29	—	Не используется
F30	5А	Подача ABS 30
F31	15А	Рог
F32	5А	Топливный отопитель — дистанционное управление
F33	5А	Модуль переключателя света, катушки блока предохранителей в моторном отсеке
F34	40А	Обогрев лобового стекла (левая сторона)
F35	40А	Обогрев лобового стекла (правая сторона)
F36	15А	Подача 15 заднего дворника
F37	7,5 А	Подогрев форсунок переднего омывателя / FLR + FSM KL15
F38	10А	Подача PCM / TCM / EHPAS 15
F39	15А	Адаптивная система переднего освещения (AFS)
F40	5А	Модуль коррекции фар / AFS
F41	20А	Приборная доска
F42	5А	IP-адрес кластера
F43	15А	Аудио / модуль BVC / модуль DAB
F44	5А	Автоматический AC / Ручной AC
F45	5А	FLR (Старт-стоп)

Блок предохранителей в багажном отделении

Назначение предохранителей в заднем блоке предохранителей

№	Усилитель	Описание

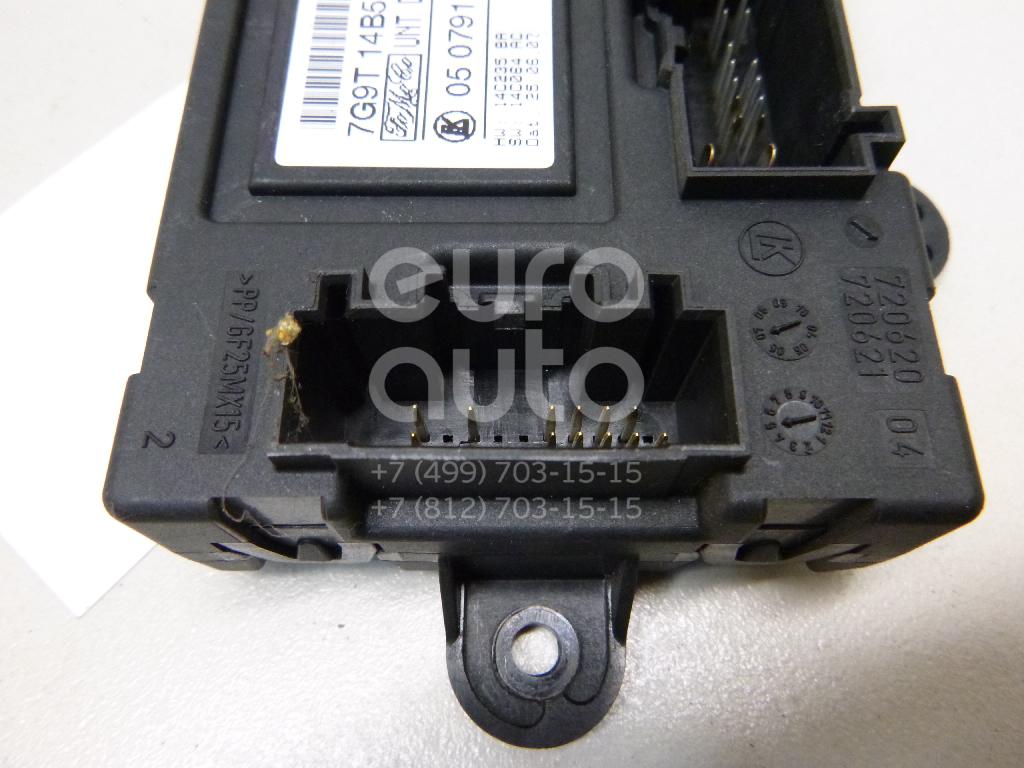

FA1	25А	Дверной модуль (левый передний) (стеклоподъемник вверх / вниз, центральный замок, электрически складывающееся зеркало, зеркало с подогревом)
FA2	25А	Дверной модуль (правая передняя) (стеклоподъемник вверх / вниз, центральный замок, электрически складывающееся зеркало, зеркало с подогревом)
FA3	25А	Дверной модуль (левая задняя) (окно вверх / вниз)
FA4	25А	Дверной модуль (правая задняя) (окно вверх / вниз)
FA5	10А	Замок сзади (без модулей задней двери)
FA6	15А	Вспомогательная розетка питания
FA7	5А	Катушки реле
FA8	20А	Модуль автомобиля без ключа
FA9	5А	Катушки реле VQM (Start Stop)
FA10	—	Не используется
FA11	20А	Принадлежности, модуль прицепа
FA12	30А	Сиденье водителя с электроприводом
FB1	—	Не используется
FB2	15А	Подвесной модуль
FB3	15А	Сиденье водителя с подогревом
FB4	15А	Сиденье переднего пассажира с подогревом
FB5	15А	Левое заднее сиденье с подогревом
FB6	—	Не используется
FB7	15А	Правое заднее сиденье с подогревом
FB8	5А	Парковочный ассистент, BLIS
FB9	30А	Сиденье переднего пассажира с электроприводом
FB10	10А	Звуковой сигнал противоугонной сигнализации
FB11	—	Не используется
FB12	—	Не используется
FC1	—	Не используется
FC2	—	Не используется
FC3	—	Не используется
FC4	—	Не используется
FC5	20А	Автомобиль без ключа
FC6	—	Не используется
FC7	5А	Функциональный модуль памяти сиденья
FC8	7,5 А	Развлекательная система для задних сидений / CD-чейнджер
FC9	20А	Аудио усилитель
FC10	10А	Аудиосистема Sony
FC11	—	Не используется
FC12	—	Не используется

Ford Mondeo – предохранители и реле: где находятся

Автор marafon На чтение 11 мин Просмотров 675 Опубликовано 18. 01.2022

Содержание

1. Блок в салоне
2. Вариант 1
3. Вариант 2
4. Предохранители и реле Ford Mondeo 1, 1992 — 1996
5. В моторном отсеке
6. В салоне
7. Инструкция по правильной замене предохранителей
8. Блок под капотом
9. Блок предохранителей в моторном отсеке
10. Расположение блока предохранителей
11. Схема блока предохранителей
12. Блок в багажнике
13. Седаны
14. Универсалы

Блок в салоне

Он находится под перчаточным ящиком. Чтобы получить доступ, просто поверните фиксирующий винт, и устройство раскроется.

Вариант 1

Схема

Описание

F1	5А датчик дождя
F2	10А Электропитание системы SRS (подушки безопасности)
F3	5A Датчик отклонения от курса (ESP), электрический стояночный тормоз
F4	7,5 А Электропитание, педаль акселератора, электронный предохранитель
F5	15А задний дворник
F6	Аудиосистема 15A (включая голосовое управление)
F7	Модуль маховика 7,5А
F8	Плата 5А
F9	15А дальний свет фар
F10	20А Электропривод вентиляционной заслонки
F11	Фонари заднего хода 7,5А
F12	Бронирование
F13	15А передние противотуманные фары
F14	Омыватель лобового стекла 15А
F15	10A Адаптивный круиз-контроль (ACC)
F16	Бронирование
F17	10А Лампы освещения салона
F18	5А иммобилайзер двигателя
F19	15А прикуриватель
F20	Бронирование
F21	5А Радиоприемник, датчик дождя
F22	20А топливный насос
F23	Бронирование
F24	Замок зажигания 5А (стартер и приборы)
F25	10А Крышка топливного бака
F26	5А Автономная звуковая система (противоугонная система), OBD II (бортовой компьютер диагностики)
F27	5A Рулевая колонка в сборе, блок климат-контроля
F28	5A Выключатель стоп-сигнала

В этой версии за прикуриватель отвечает предохранитель №19 на 15А.

Вариант 2

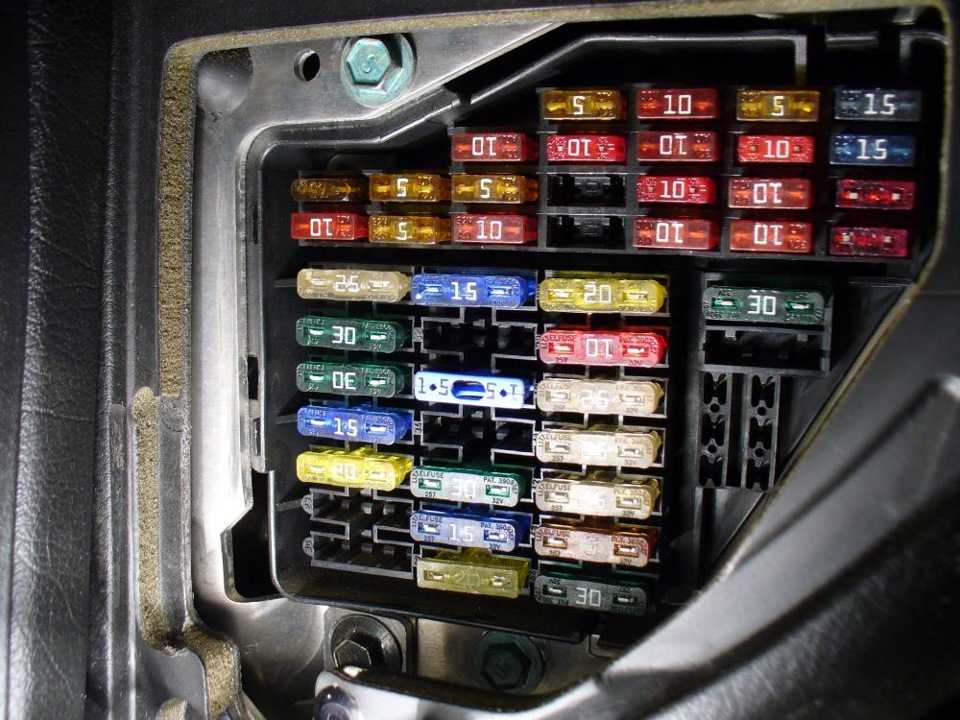

Фото — пример

Схема

Обозначение

F1	Модуль маховика 7,5А
F2	Плата 5А
F3	10А Лампы освещения салона
F4	5А иммобилайзер двигателя
F5	7.5A Адаптивный круиз-контроль (ACC)
F6	5А датчик дождя
F7	20А прикуриватель
F8	10A Питание цепи разблокировки лючка топливного бака
F9	15A Омыватель ветрового стекла — задний
F10	15A Омыватель ветрового стекла — передний
F11	10A Питание цепи отпирания крышки багажника
F12	10A Источник питания цепи замка лючка топливного бака
F13	Топливный насос 7,5/20А
F14	5А Удаленный прием частоты, датчик движения в салоне
F15	Замок зажигания 5А (стартер и приборы)
F16	5А Автономная звуковая система (противоугонная система), OBDII (бортовой компьютер диагностики)
F17	5A Датчик вибрации рулевого колеса
F18	10А Электропитание системы SRS (подушки безопасности)
F19	7,5 А ABS, датчик рыскания (ESP), электрический стояночный тормоз (EPB), мощность педали акселератора
F20	Электронный источник питания 7,5 А, электронный предохранитель, зеркало с автоматическим затемнением, предупреждение о выходе из полосы движения
F21	Блок питания радио 15А
F22	5А выключатель стоп-сигнала
F23	20А люк
F24	5A Электропитание модуля климат-контроля и модуля управления на рулевой колонке

Предохранитель №20 на 7А отвечает за прикуриватель.

Предохранители и реле Ford Mondeo 1, 1992 — 1996

Большинство цепей питания электрооборудования американского седана, универсала и гидроборта защищены предохранителями. Мощные потребители тока подключаются через реле. Элементы защиты установлены на монтажных блоках, которые расположены под капотом и в салоне.

Информация на схемах актуальна для автомобилей Ford Mondeo (BNP, GBP) первого поколения 1992, 1993, 1994, 1995, 1996 годов выпуска.

В моторном отсеке

Он расположен с левой стороны моторного отсека, рядом с аккумулятором, под пластиковой крышкой.

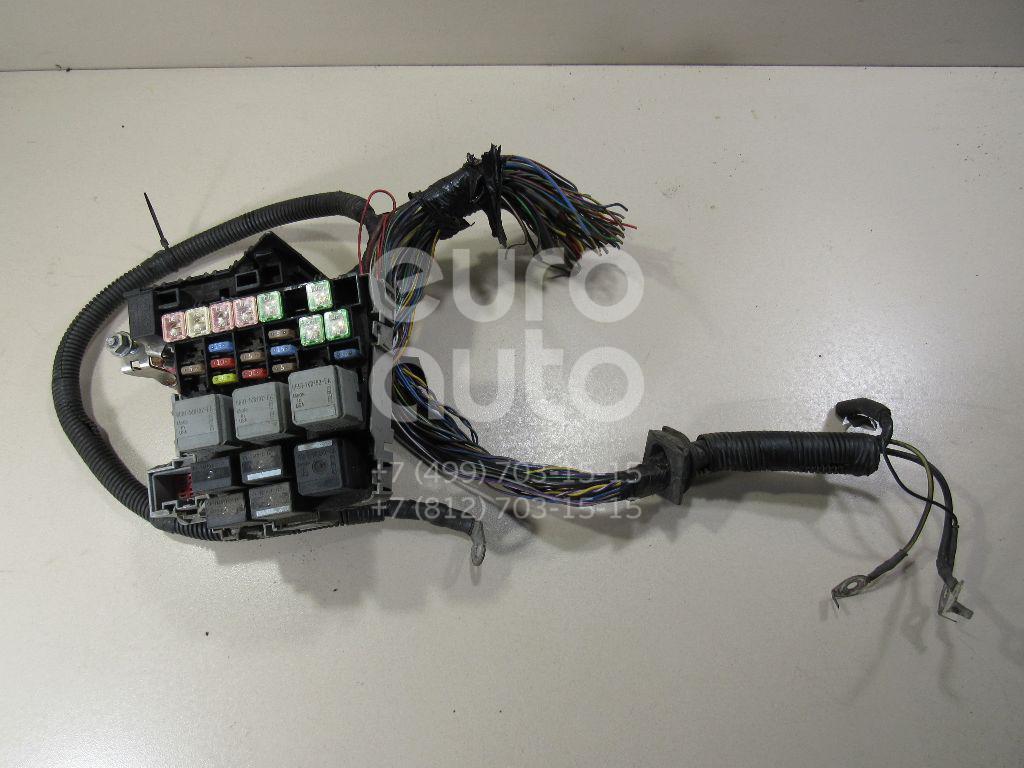

На фото пример исполнения.

Схема предохранителей в блоке двигателя Форд Мондео 1

№	Поток, а	Расшифровано
а	80	Электрическая схема основного питания бортовой сети
два	60	Двигатель вентилятора радиатора
3	60	Система ABS/TCS и дизельный двигатель при определенных условиях
4	двадцать	Включенный
5	тридцать	Обогрев лобового стекла (левая сторона)
6	тридцать	Обогрев лобового стекла (правая сторона)
7	тридцать	Тормозная система с АБС (антиблокировочная система АБС)
8	тридцать	Подогрев сидений, компрессор кондиционера
9	двадцать	Модуль EEC, электромагнитный клапан холодного пуска (дизель)
10	двадцать	Силовой замок
11	3	Память модуля зажигания EEC
12	пятнадцать	Звуковой сигнал и световая сигнализация
тринадцать	пятнадцать	Лямбда-зонд
14	пятнадцать	Электрический топливный насос (карбюраторный двигатель)
пятнадцать	10	Правый ближний свет
шестнадцать	10	Левый ближний свет
17	10	Правый дальний свет
18	10	Левый дальний свет
№	Назначение реле
R1	Светлый
R2	Вентилятор отопления
R3	Кондиционер (бензиновый двигатель)
R4	Реле времени обогрева лобового стекла
R5	Вентилятор радиатора (бензиновый двигатель)
R6	Начало
R7	Звуковой сигнал
R8	Электрический топливный насос (бензиновый двигатель)
R9	Луч
R10	Сделать высокий
R11	Модуль ECC или устройство холодного пуска дизеля

В салоне

Блок расположен со стороны водителя под панелью приборов.

Чтобы получить доступ к предохранителям, потяните кнопку 1 и снимите крышку.

Инструкция по правильной замене предохранителей

Замена предохранителей не представляет сложности. Достаточно следовать нескольким пунктам, чтобы сделать все правильно и не теряя времени. В первую очередь нужно отключить аккумулятор. Для тех, кто не знает, как это сделать: «Нужно сбросить минусовую клемму».

Далее необходимо проанализировать неработающую деталь и решить, какой отсек необходимо заменить. Схемы расположения блоков предохранителей представлены в таблицах выше.

Как только место неисправности определено и необходимо приступить к замене запасной части, первым делом необходимо открыть крышку блока, опустив скобу.

На крышке самого блока есть специальные пинцеты, которые существуют для правильной и правильной замены неработающих предохранителей и реле. С помощью пинцета необходимо согласно схеме вытащить сломавшийся предохранитель и заменить его новым, исправным экземпляром.

Блок под капотом

Находится с левой стороны рядом с фарой, под защитной крышкой.

Он состоит из 2 частей: секции предохранителя и секции предохранителя большой мощности.

Фото — схема

Цель

F1	Модуль управления коробкой передач 10/15A
F2	Дизельные двигатели: контроль свечей накаливания, контроль свечей накаливания испарителя (модификация: 2,0 л Duratorq-TDCi Stage V и 2,2 л Duratorq-TDCi Stage V)
F3	70A 2,3 л Duratec-HE и 2,2 л Duratorq-TDCi с автоматической коробкой передач: Вентилятор охлаждения двигателя — двойной вентилятор , 1,6 л Duratorq-TDCi Stage V и 2,0 л Duratorq-TDCi Stage V, 2,0 л Duratorq-TDCi)
F4	Свечи накаливания 60А
F5	60/70A Вентилятор охлаждения двигателя (двойной вентилятор)
F6	7,5/10А Датчики HEGO 1 (управление двигателем), система изменения фаз газораспределения (управление двигателем), датчик CMS, кислородный датчик 20А Свеча накаливания испарителя
F7	Соленоиды реле 5А
F8	10/15/20A Модуль управления силовым агрегатом, указатель уровня топлива, датчик MAF, клапан управления давлением в топливной рампе (система управления двигателем)
F9	10A Датчик массового расхода воздуха, топливные форсунки, регулируемый впускной клапан, регулируемый выпускной клапан, катушки зажигания (система управления двигателем) 5A Испаритель топливного насоса 7,5A Датчик массового расхода воздуха, перепускной клапан EGR, испаритель топливного насоса (управление двигателем) либо для охлаждения клапана 1,6 л прокачка системы, датчик TMAF, активные жалюзи радиатора, перепускной клапан, катушка реле, вспомогательный водяной насос
F10	10А Блок управления двигателем 7. 5А Дополнительный водяной насос
F11	5/7,5/10A Клапан PCV, клапан VCV, датчик воды в топливе, продувочный клапан, вихревой клапан, регулируемая дроссельная заслонка, клапан EGR, масляный регулирующий клапан IVVT (система управления двигателем), датчик T. MAF, регулируемый тормозной клапан, синхронизация выпускных газов , активные заслонки радиатора, клапан продувки адсорбера, клапан управления турбонагнетателем, регулятор давления наддува (система управления двигателем), фильтр системы контроля паров топлива, электрический перепускной клапан
F12	Катушка 10/15А со свечой зажигания; Клапан продувки картриджа, датчик давления в системе ГУР (система управления двигателем) 5А Катушка реле
F13	15А Кондиционер
F14	10/15A 2.0L подогреватель дизельного фильтра, датчик HEGO
F15	Реле стартера 40А
F16	80А Дополнительный дизельный обогреватель (PTC)
F17	60А Электропитание А от центрального блока предохранителей
F18	60А Питание к центральному блоку предохранителей
F19	60A Питание от центрального блока предохранителей
F20	60A Питание D от центрального блока предохранителей
F21	30A VQM / без VQM: приборная панель / аудиоблок / кондиционер / FLR
F22	Модуль стеклоочистителя 30А
F23	Обогреватель заднего стекла 25/30А
F24	Омыватель фар 30А
F25	Клапаны АБС 30А
F26	Насос АБС 40А
F27	Дополнительный топливный подогреватель 25А
F28	40А вентилятор отопителя
F29	Бронирование
Ф30	5А мощность АБС 30
F31	Рог 15А
F32	Подогреватель топлива 5А — дистанционное управление
F33	5А Блок управления освещением, соленоиды подкапотного блока предохранителей
F34	40A Обогрев лобового стекла, левая сторона
Ф35	40A Обогрев лобового стекла, правая сторона
Ф36	15А Электропитание очистителя заднего стекла 15 5А АБС
F37	7,5/10А Обогрев форсунок стеклоомывателя/FLR+FSM KL15
F38	10A Электропитание PCM/TCM/EHPAS 15 5A Адаптивный круиз-контроль (ACC)
F39	Адаптивная система освещения (AFS) 15A
F40	5A Регулятор угла наклона фар/модуль AFS
F41	20А Приборная панель
F42	5A IP Shield 10A Модуль управления двигателем, модуль управления коробкой передач, электрогидравлический усилитель руля (EHPAS), 15, мощность
F43	15A Аудиоблок/Закрытие тормозного клапана (BVC)/Модуль цифрового аудиовещания (DAB)
F44	5A Автоматическая система переменного тока/ручная система переменного тока
F45	5A FLR (старт/стоп) 15A Задний стеклоочиститель

Блок предохранителей в моторном отсеке

Расположение блока предохранителей

Схема блока предохранителей

Назначение предохранителей в моторном отсеке

# защищенных цепей тока

F1	10	Модуль управления коробкой передач (AWF21)
F1	пятнадцать	Модуль управления коробкой передач (MPS6)
F2	5	Контроль свечей накаливания (дизельные двигатели)
F2	5	Управление свечами накаливания испарителя (2,0 л Duratorq-TDCi Stage V)
F3	70	Вентилятор системы охлаждения двигателя — двойной вентилятор (2,3 л Duratec-FIE)
F3	80	Электрогидравлический усилитель руля (EHPAS) (2,0 л Duratorq-TDCi)
F4	60	Свечи накаливания
F5	60	Вентилятор охлаждения двигателя
F6	10	Датчики HEGO 1 (управление двигателем), система изменения фаз газораспределения (управление двигателем), датчик CMS, датчик кислорода
F6	двадцать	Свеча накаливания испарителя
F7	5	Катушки реле
F8	10	Модуль управления трансмиссией
F8	двадцать	Модуль управления коробкой передач (2,0 л Duratorq-TDCi Stage V)
F9	10	Датчик массового расхода воздуха, вихревой регулирующий клапан, топливные форсунки, нагреватель PTC CCV, регулируемый впускной клапан, регулируемый выпускной клапан (управление двигателем)
F9	5	Испаритель топливного насоса (2,0 л Duratorq-TDCi Stage V)
F10	10	Модуль управления двигателем
F11	10	Клапан PCV, клапан VCV, датчик воды в топливе, звуковой клапан продувки, вихревой регулирующий клапан, регулируемый дроссельный клапан, клапан EGR, клапан управления маслом IWT (управление двигателем)
F11	5	Датчик массового расхода воздуха, датчик наличия воды в топливе (2,0 л Duratorq-TDCi Stage V), активная заслонка решетки радиатора
F12	10	Клапан регулятора EGR, клапан управления турбиной, клапан продувки адсорбера катушки зажигания, датчик давления гидроусилителя руля (система управления двигателем)
F12	5	Катушки реле (2,0 л Duratorq-TDCi Stage V)
F13	пятнадцать	Реле кондиционера
F14	пятнадцать	Подогреватель дизельного фильтра (2,0 л Duratorq-TDCi Stage V)
F14	двадцать	Тормозной вакуумный насос
F14	10	Датчики HEGO (2,2 л Duratorq-TDCi Phase V)
F15	40	Реле стартера
F16	80	Дополнительный дизельный обогреватель (PTC)
F17	60	Электропитание центрального блока предохранителей A
F18	60	Блок питания центрального блока предохранителей B
F19	60	Блок питания заднего блока предохранителей C
F20	60	Блок питания заднего блока предохранителей D
F21	–	Не используется
F22	тридцать	Модуль стеклоочистителя
F23	тридцать	Обогрев заднего стекла
F24	тридцать	Омыватель фар
F25	тридцать	Клапаны АБС
F26	40	Насос АБС
F27	тридцать	Подогреватель топлива
F28	40	Воздуходувка обогреватель
F29	–	Не используется
Ф30	–	Не используется
F31	пятнадцать	Рог
F32	5	Подогреватель топлива — дистанционное управление
F33	5	Модуль переключателя света, катушки блока предохранителей в моторном отсеке
F34	40	Обогрев лобового стекла (левая сторона)
Ф35	40	Обогрев лобового стекла (правая сторона)
Ф36	5	АБС
F37	10	Передние форсунки омывателя лобового стекла с подогревом
F38	5	Адаптивный круиз-контроль (ACC)
F39	пятнадцать	Адаптивная система переднего освещения (AFS)
F40	–	Не используется
F41	двадцать	Приборная доска
F42	10	Блок управления двигателем, блок управления трансмиссией, электрогидравлический усилитель руля (EHPAS) 15 сил.
F43	5	Регулировка угла наклона фар, адаптивная система переднего освещения (AFS)
F44	–	Не используется
F45	пятнадцать	Задний стеклоочиститель

Блок в багажнике

Он расположен слева за боковой обшивкой. В зависимости от кузова автомобиля и его комплектации возможны различные версии.

Седаны

Схема

Универсалы

Общее объяснение элементов

ФА1	Блок управления передней левой двери (электростеклоподъемники, центральный замок, складывающиеся зеркала, подогрев зеркал)
ФА2	Блок управления правой передней дверью (электростеклоподъемники, центральный замок, складывающиеся зеркала, подогрев зеркал)
ФА3	Блок управления левой задней дверью (электростеклоподъемники)
ФА4	Блок управления задней правой дверью (электростеклоподъемники)
ФА5	Блокировка замков задних дверей без участия блоков управления дверьми
ФА6	Розетки для подключения дополнительного оборудования
ФА7	Соленоиды реле
ФА8	Рестайлинг: Автомобильный модуль бесключевой системы Дорестайлинг: Блокировка рулевой колонки
ФА9	Катушки реле VQM (пуск/стоп)
ФА10	Электрическая регулировка сиденья водителя
FA11	Аксессуары, модуль прицепа
FA12	Электрическая регулировка сиденья водителя
Fb1	Модуль помощи при парковке
Fb2	Блок управления подвеской
Fb3	Сиденье водителя с подогревом
Fb4	Подогрев пассажирского сиденья
Fb5	Подогрев заднего левого сиденья
Fb6	Бронирование
ФБ7	Обогрев заднего правого сиденья
FB8	Система помощи при парковке, BLIS
Фб9	Электрическая регулировка сиденья переднего пассажира
ФБ10	Охранная сигнализация
ФБ11	Бронирование
ФБ12	Бронирование
ФК1	Бронирование
ФК2	Бронирование
ФК3	Бронирование
ФК4	Бронирование
ФК5	20А автомобиль с системой запуска без ключа 7,5А CD-чейнджер, мультимедийная система для пассажиров задних сидений
ФК6	Бронирование
ФК7	5A Функциональный модуль памяти положения сиденья
ФК8	20А Дорестайлинг: Бесключевой доступ, 7,5А Рестайлинг: Мультимедийная система/CD-чейнджер для заднего пассажира
ФК9	Усилитель аудиосистемы 20А
ФК10	Звуковая система Сони 10А
ФК11	Бронирование
ФК12	Бронирование

Источники

• https://vsepredohraniteli. ru/ford/4-mondeo.html
• https://autogid-ekb.ru/gde-nahoditsya-predohranitel-toplivnogo-nasosa-na-mondeo-4.html
• https://mzoc.ru/zapchasti-i-rashodniki/vash-vopros-gde-nahoditsya-predohranitel-toplivnogo-nasosa-na-mondeo-4.html
• https://zapchasti.expert/predoxraniteli/predoxraniteli-ford-mondeo-4.html
• https://moto-sol.ru/diagnostika-i-remont/predohranitel-benzonasosa-ford-mondeo-4-gde-nahoditsja.html
• https://automall66.ru/rele-benzonasosa-ford-mondeo-4-gde-nahoditsya/
• https://fuse-box.ru/predohraniteli-i-rele-ford-mondeo-mk4-2010-2014/
• https://virbactd.ru/gde-nahoditsya-predohranitel-toplivnogo-nasosa-na-mondeo-4.html
• https://rus-avtomir.ru/predohraniteli/rele-mondeo-4
• https://5star-auto.ru/predohranitel-toplivnogo-nasosa-ford-mondeo-4/

Где находятся предохранители на форд мондео 2. Местонахождение предохранителя прикуривателя

Коробка предохранителей в моторном отсеке

№	Сила тока, А	Защита
1	80	Главная питающая бортовая сетевая электроцепь
2	60	Двигатель вентилятора радиатора
3	60	ABS/TCS-система и при определенных условиях дизельный двигатель
4	20	Зажигание
5	30	Обогреваемое ветровое стекло (левая часть)
6	30	Обогреваемое ветровое стекло (правая часть)
7	30	Система торможения с ABS (антиблокировочная система)
8	30	Обогреваемые сиденья, компрессор кондиционера
9	20	Модуль EEC, магнитный клапан холодного старта (дизель)
10	20	Замок зажигания
11	3	Память EEC-модуля зажигания
12	15	Звуковой сигнал и световая сигнализация
13	15	Датчик Лямбда-зонда
14	15	Электрический топливный насос (карбюраторный двигатель)
15	10	Ближний свет справа
16	10	Ближний свет слева
17	10	Дальний свет справа
18	10	Дальний свет слева

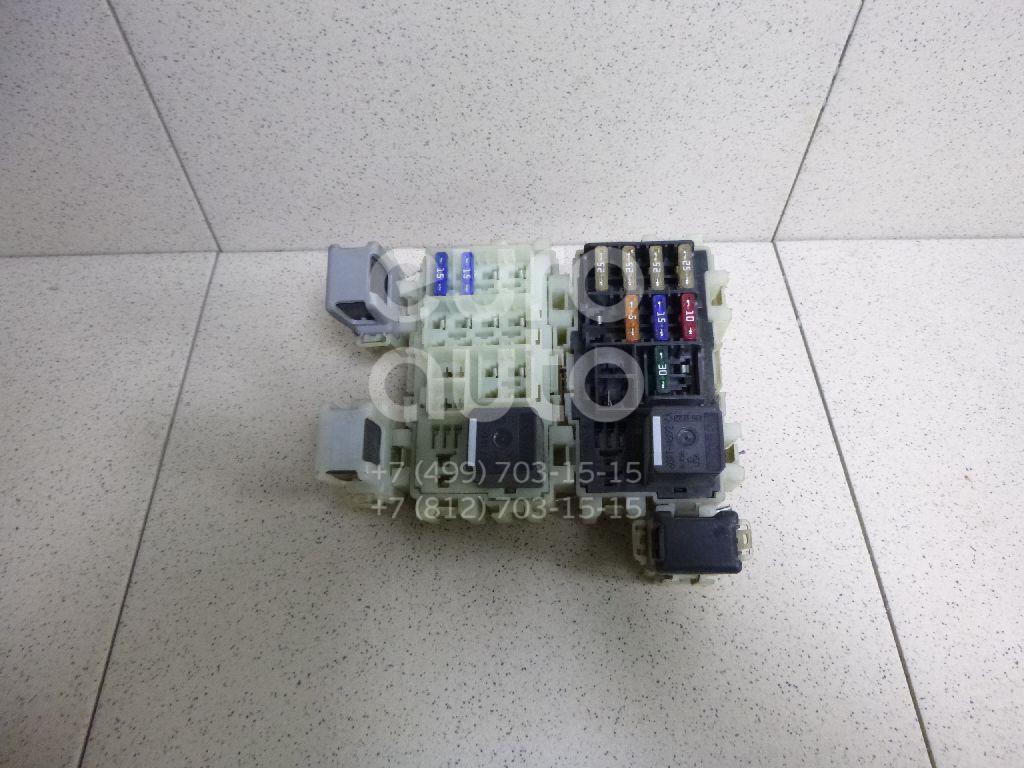

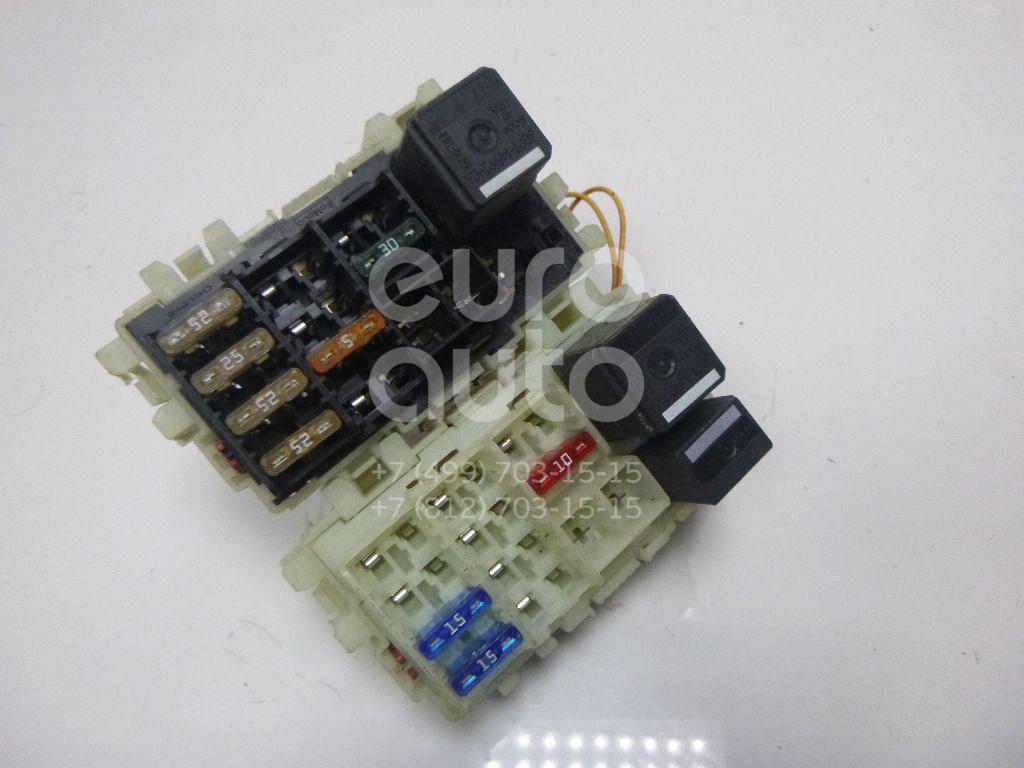

Коробка предохранителей под приборной панелью

№	Сила тока, А	Защищаемая электрическая цепь
19	7,5	Обогреваемое наружное зеркало
20	10	Защита от перегрузки двигателя стеклоочистителя
21	30	Электростекло подъемник спереди
21	40	Электростеклоподъемник спереди и сзади
22	7,5	Модуль ABS
23	15	Фонарь заднего хода, электрический адаптер амортизаторов
24	15	Стоп-сигналы
25	20	Центральный замок, противоугонное устройство
26	20	Противотуманная фара
27	15	Прикуриватель
28	30	Устройство омывания фар
29	30	Обогреваемое заднее стекло
30	7. 5	Электронное управление
31	7.5	Освещение приборов
32	7.5	Радио
33	7.5	Габаритный сеет слева
34	7.5	Внутреннее освещение, электрическая регулировка зеркала, часы
35	7,5	Габаритный сеет справа
36	15	Радио, адаптивное демпфирование
37	30	Двигатель вентилятора обогрева
38	7,5	Надувная подушка безопасности в рулевом колесе

Дополнительные реле, расположенные вне коробки с реле и предохранителями

Реле	Цвет	Переключаемая электросеть	Монтажное положение
R17	черный	Предварительный разогрев дизеля	Под консолью батареи
R18	черный	Переключатель окна водителя	В двери водителя
R19	голубой	Отключение устройства регулировки скорости	Справа над коробкой предохранителей в пространстве для ног
R20	голубой	Устройство мойки фар	Слева рядом с коробкой предохранителей в пространстве для йог
R21	оранжевый	Переключатель интервалов очистителя заднего стекла	Слева рядом с коробкой предохранителей в пространстве для ног
R22	белый	Противотуманная фара	Слева под приборной панелью
R23	черный	Указатели поворота с мигающим светом	Вверху на рулевой колонке
R24	белый	Противоугонное устройство слева	Справа под приборной панелью
R25	белый	Противоугонное устройство справа	Справа под приборной панелью
R26	коричневый	Обогрев сидений	Справа под приборной панелью

Замена предохранителей

Для того, чтобы избежать повреждений, связанных с короткими замыканиями и перегрузками в линиях и потребителях электрической системы, отдельные электрические цепи защищены плавкими предохранителями. Применяются предохранители с ножевыми контактами, так что традиционные предохранители можно больше не применять.

Предохранители преимущественно размещаются в одном блоке предохранителей и реле, который находится слева в моторном отсеке рядом с аккумулятором.

Вторая коробка предохранителей находится в пространстве для ног слева под приборной панелью. Чтобы откинуть крышку коробки, вытяните кнопку.

Для закрывания откиньте вверх коробку с предохранителями и зафиксируйте.
Перед заменой предохранителя предварительно всегда выключите соответствующий потребитель тока.
Снимите крышку коробки предохранителей.
Перегоревший предохранитель распознается по расплавленной металлической полоске.
Выньте неисправный предохранитель. Для извлечения предохранителей в крышке или в самой коробке находится пластмассовый пинцет.
Установите новый предохранитель с такой же силой тока. Номинальная сила тока предохранителя выбита на обратной стороне держателя. Кроме того, на держателе нанесен опозновательный цвет, по которому можно узнать соответствующую номинальную силу тока.

Снова накройте защитной крышкой блок предохранителей или откиньте коробку вверх.
Если вновь установленный предохранитель вскоре перегорает, проверьте соответствующую электрическую цепь.
Ни в коем случае не заменяйте предохранитель проволокой или каким-либо другим средством, т.к. в результате этого могут возникнуть серьезные повреждения электрооборудования.
Рекомендуется постоянно иметь в машине несколько запасных предохранителей. Для их хранения в коробке предохранителей, расположенной в моторном отсеке, предусмотрены соответствующие держатели.

Указание! Местоположение предохранителей зависит от оборудования и года выпуска автомобиля, оно приведено на крышке коробки с предохранителями и в инструкции по эксплуатации.

Информация актуальна для моделей Мондео 1 1993, 1994, 1995, 1996, 1997, 1998, 1999, 2000 года выпуска.

Форд Мондео можно нередко встретить на дорогах нашей страны. Как и любой другой автомобиль, данная модель иногда выходит из строя. Если дело касается электрооборудования, то, скорее всего, причина проблемы перегоревший предохранитель, реле или вышедшей из строя весь блок предохранителей. К счастью многих автовладельцев, отремонтировать этот узел автомобиля не столь сложно и под силу любому человеку, который обладает хотя бы базовыми навыками авторемонта. В полной мере понять суть ремонта блока предохранителей в Форд Мондео поможет представленный ниже материал.

Блок предохранителей: устройство и причины поломки

Предохранители и реле – это очень важные узлы электросистемы любого автомобиля, которые для удобства ремонта объединены в несколько блоков. Основное предназначение данных деталей заключается в том, что они нейтрализуют все риски возникновения пожара при появлении каких-либо проблем в электроцепи конкретного электроприбора. При превышении допустимо безопасной силы тока плавкий предохранитель (ПП) просто перегорает, а реле сначала пытается нейтрализовать разницу, если же это невозможно, то также перегорает. После выхода из строя или ПП или реле, электроцепь, в которую они вмонтированы, полностью обесточивается и работающий в ней электроприбор также перестаёт функционировать. Подобная организация работы электросистемы Форд Мондео и многих других современных машин позволяет снизить риски пожара в салоне при возникновении каких-либо проблем с электроникой.

Причин выхода из строя отдельных ПП, реле и цельного блока предохранителей (БП) достаточно много. Общий перечень таковых имеет следующий вид:

• короткое замыкание проводки;
• неисправность конкретного электроприбора;
• поломка генератора, вызывающая нестабильное течение тока в электросистеме автомобиля;
• производственный брак элементов электроцепи или их износ по истечении срока годности;
• неправильное проведение ремонта электроцепей.

Стоит понимать, что вычислить причину поломки БП в Форд Мондео и устранить её очень важно, так как, оставив проблему неразрешённой, эффект от замены предохранителя или реле будет недолгим.

Важно! Не забывайте, что блок предохранителей и отдельные его элементы должны всегда правильно функционировать. В противном случае любая неисправность электросистемы автомобиля способна вызвать пожар, что испортит машину и крайне опасно для водителя с пассажирами.

Ремонт БП

Как было упомянуто ранее, отремонтировать блок предохранителей в Форд Мондео не столь сложно. Для осуществления всех процедур нужно знать лишь некоторые нюансы процедуры и иметь базовые навыки авторемонта. Если последние уже имеются, то, ознакомившись с представленным ниже материалом, замена предохранителей или других деталей станет для вас не проблемой.

Для начала важно знать, где располагаются блоки предохранителей в Форд Мондео. Вне зависимости от поколения модели они имеют стандартное месторасположение и представлены двумя разными узлами:

• Первый БП вмонтирован в моторный отсек. Как правило, он распложён недалеко от аккумулятора. Найти узел просто, достаточно открыть капот и разыскать чёрный ящик, открыв крышку которого можно получить доступ к ПП и реле.

• Второй БП располагается слева в салоне под приборной панелью. Для получения доступа к нему придётся демонтировать часть приборной панели, после чего снять с блока пластиковую крышку.

Подобравшись к необходимому блоку, можно начать ремонт. В процессе проведения всех процедур важно придерживаться простых рекомендаций. Основной перечень таковых имеет следующий вид:

• Перед заменой обязательно обесточьте электросистему автомобиля (заглушите мотор, выключите зажигание и отсоедините клеммы аккумулятора).
• Демонтаж всех элементов автомобиля проводите очень аккуратно. Все детали БП и салона довольно хрупкие, поэтому повредить их неосторожным движением очень просто.
• Заменяя любой элемент БП, делайте это на точно такую же деталь. При замене предохранителя или реле важно соблюсти его верное расположение, номинал силы тока и маркировку. В противном случае есть риск спровоцировать более серьёзные проблемы своим ремонтом.
• Никогда не меняйте ПП или реле проволоками или самодельными изоляторами – это очень опасно.
• Закончив ремонт, соберите конструкцию автомобиля в обратном порядке и только после этого эксплуатируйте его.

Важно! Определить, какой ПП или реле вам необходимо менять, каков его номинал, маркировка и подобные нюансы, можно, если обратиться к специальной схеме БП, предназначенной конкретно для вашей модели. Как правило, она имеется в техпаспорте любой модели Форд Мондео и на крышке самого блока.

Схемы блоков

Для удобства ремонта наших читателей ресурс решил представить схемы БП различных поколений Форд Мондео. Использовать их очень важно, так как без них правильное проведение ремонта ставится под вопрос. Ниже представлены схемы для всех поколений автомобиля.

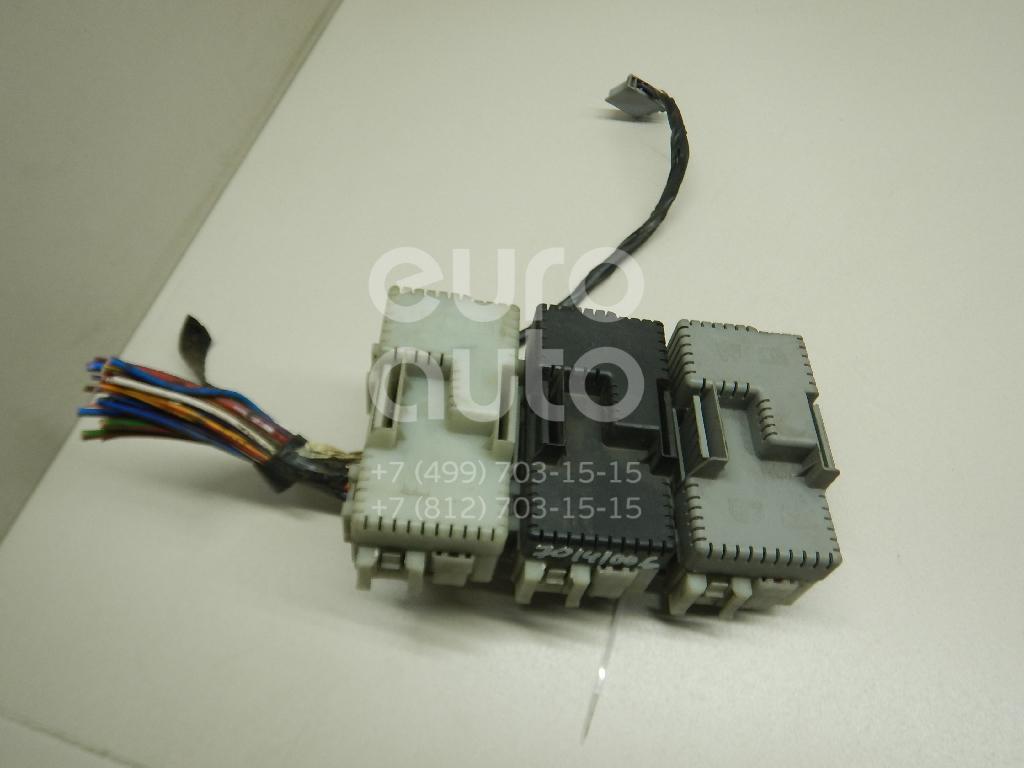

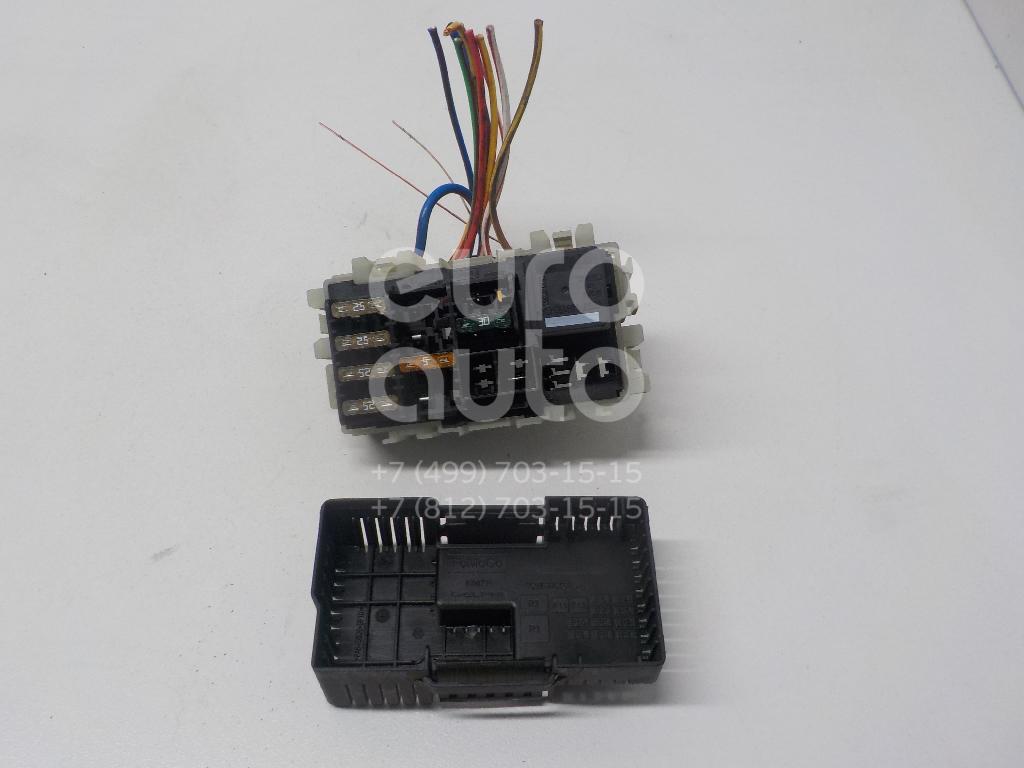

Блок предохранителей Форд Мондео 1.

Защита электрических контуров автомобиля обеспечивается применением комбинации предохранителей, прерывателей цепи и плавких вставок. Сгоревший предохранитель легко отличить от исправного путем осмотра его прозрачного пластмассового корпуса. Внимательно осмотрите предохранитель на предмет выявления его перегорания. Если предохранитель внешне выглядит нормально, но подозрения на его неисправность сохранились, произведите проверку проводимости между ножевыми клеммами, выступающими из его корпуса.

При замене предохранителей следите за соответствием сменного старому по типу. Рассчитанные на различную силу тока предохранители могут внешне выглядеть идентичными, поэтому особое внимание следует уделять маркировке. Замена сгоревшего предохранителя на рассчитанный на меньшую – а особенно большую – силу тока является нежелательной. Каждый электрический контур нуждается в разной степени защиты. Следите за тем, чтобы маркировка на корпусе предохранителя соответствовала силе тока, на которую рассчитан соответствующий контур.

Если замененный предохранитель немедленно перегорает, не разумно продолжать его замену. Прежде следует выявить и устранить причину его выбивания. В большинстве случаев таковой оказывается короткое замыкание электропроводки контура, вызванное обрывом или повреждением изоляции провода.
Предохранитель разрывает электрическую цепь при достижении током установленного значения. Таким образом осуществляется защита потребителя тока и его цепи от повреждений. При коротком замыкании, например, предохранитель расплавляется, защищая цепь.

Расположение реле

Главные предохранители и реле находятся в блоке, подобно показанному на иллюстрации. Здесь также следует различать блоки в зависимости от моделей двигателей и годов выпуска.

Одинаково для всех исполнений независимо от года выпуска. Функциональное назначение предохранителей разное.

На иллюстрации показаны предохранители автомобиля до конца 1995 г. выпуска. Приведена сила номинального тока предохранителей. Предохранители защищают следующие цепи:
1 – F10E, номинальный ток 10 А, левая фара, регулировка дальности света, контрольная лампа дальнего света
2 –
3 – F8E, номинальный ток 15 А, противотуманный свет
4 – F7E, номинальный ток 20 А, вентилятор
5 – F6E, номинальный ток 15 А, топливный насос (двигатель 2. 0 л до середины 1995 г. выпуска и двигатель 2.4 л)
6 – F5E, номинальный ток 10 А, фароомыватель
7 – F4E, номинальный ток 10 А, звуковой сигнал
8 – F3E, номинальный ток 10 А, аварийная сигнализация
9 –
10 –

Отдельно расположенные предохранители находятся на позициях (11) и (12). Предохранитель (11) имеет номинальный ток 60 А и обозначается F11E. Это – главный предохранитель. Предохранитель (12) имеет номинальный ток 30 А и защищает фару, сигналы поворота и аварийную сигнализацию и диагностическую колодку.

Блок реле/ предохранителей моделей между серединой 1995 и концом 1997 гг. выпуска соответствует Расположение предохранителей в блоке . Некоторые предохранители выполняют другие функции:
1 – F10E, номинальный ток 10 А, левая фара, регулировка дальности света, контрольная лампа дальнего света
2 – F9E, номинальный ток 15 А, правая фара, ближний свет
3 – F8E, номинальный ток 10А, противотуманный свет
4 – F7E, номинальный ток 25 А, вентилятор, муфта компрессора кондиционера
5 – F6E, номинальный ток 25 А, топливный насос (двигатель 2. 0 л и 2.2 л с середины 1995 г. выпуска)
6 – F5E, номинальный ток 25 А, автомобили раннего выпуска, 30 А автомобили позднего выпуска, фароомыватель, звуковой сигнал, диагностика двигателя
7 – F4E, номинальный ток 30 А, вентилятор кондиционера, правый
8 – F3E, только для дизельного двигателя
9 – F2E, номинальный ток 10 А, парковочный свет и задний фонарь левый, освещение панели приборов, выключатель и прикуриватель
10 – F1E, номинальный ток 10 А, парковочный свет и задний фонарь правый
11 – FL3, номинальный ток 30 А, парковочный свет и задние фонари
FL4, номинальный ток 30 А, вентилятор радиатора
12 – FL1, номинальный ток 60 А, главный предохранитель
FL2, номинальный ток 60 А, фары, система подачи вторичного воздуха двигателя 2.2 л (с середины 1995 г. выпуска).

На автомобилях с 1997 г. выпуска устанавливаются следующие предохранители:
1 – F10E, номинальный ток 15 А, дальний свет правый, излучатель дальнего света правый, контрольная лампа дальнего света
2 – F9E, номинальный ток 15 А, дальний свет левый, прожектор левый
3 – F8E, номинальный ток 25 А (только для дизельного двигателя)
4 – F7E, номинальный ток 30 А, вентилятор, вентилятор кондиционера
5 – F6E, номинальный ток 25 А, топливный насос (двигатель 2. 0 л c середины 1995 г. выпуска и двигатель 2.2 л)
6 – F5E, номинальный ток 25 А, вентилятор, конденсатор кондиционера
7 – F4E, номинальный ток 10 А, ближний свет правый
8 – F3E, номинальный ток 10 А, ближний свет левый
9 – F2E, номинальный ток 10 А, стояночный свет и задний фонарь левый, освещение панели приборов, выключатель и прикури ватель, зуммер “Свет включен”
10 – F1E, номинальный ток 10 А, стояночный свет и задний фонарь правый

Эти двигатели имеют предохранители (11) и (12), защищающие следующие цепи:
11- FL3, номинальный ток 30 А, стояночный и задний свет, противотуманный свет
FL4, номинальный ток 30 А, вентилятор радиатора
12 – FL1, номинальный ток 60 А, главный предохранитель, реле отопителя, кондиционер
FL2, номинальный ток 60 А, фары

Второй блок предохранителей размещается под панелью приборов (иллюстрация Блок предохранителей ). Здесь находятся остальные предохранители. Назначение предохранителей в зависимости от года выпуска следующее:

До конца 1995 г. выпуска:
1 –
2 – номинальный ток 10 А, сигнал торможения
3 – номинальный ток 10 А, внутреннее освещение, радио, часы
4 – номинальный ток 15 А, обогреваемое заднее стекло (выпуск 1992 г.), 20 А с 1993 г. выпуска
5 – противотуманный свет
6 – стеклоочиститель, номинальный ток 15 А до 1992 г. выпуска, 10 А с 1993 г. выпуска
7 – номинальный ток 15 А, сигнализаторы панели приборов, сигналы поворота, обогреваемые зеркала наружного вида, обогреваемые сопла переднего стеклоомывателя, зуммер “Свет включен”
8 – обогреваемое переднее сиденье, номинальный ток 10 А до 1992 г. выпуска, 15 А с 1993 г. выпуска
9 – система зажигания
10 –
11 –
12 –
13 – номинальный ток 30 А, выключатель электрического стеклоподъемника, прикуриватель
14 –
15 – запасной предохранитель
16 – запасной предохранитель
17 – запасной предохранитель
18 – не занято
Между серединой 1995 г. и концом 1997 г. выпуска
1 – номинальный ток 10 А, центральный замок
2 – номинальный ток 15 А, сигнал торможения, датчик аварийной сигнализации
3 – номинальный ток 10 А, внутреннее освещение, радио
4 – номинальный ток 20 А, обогреваемое заднее стекло
5 – номинальный ток 10 А, противотуманный свет, обогреваемые сопла переднего стеклоомывателя (поздний выпуск)
6 – номинальный ток 15 А, стеклоочиститель и стеклоомыватель передний
7 – номинальный ток 10 А, сигнализаторы панели приборов, сигналы поворота, обогреваемые зеркала наружного вида, зуммер “Свет включен”
8 – обогреваемое переднее сиденье, номинальный ток 15 А, сдвижной люк крыши
9 – номинальный ток 15 А, система зажигания, вентилятор радиатора, двигатели Х 20 SE и Х 22 ХЕ

У автомобилей раннего выпуска: звуковой сигнал, отапливаемые сопла переднего стеклоомывателя
10 – номинальный ток 10 А, очиститель и омыватель заднего стекла
11 – номинальный ток 30 А, электрический стеклоподъемник, левый
12 – номинальный ток 30 А, электрический стеклоподъемник, правый
13 – номинальный ток 15 А, выключатель электрического стеклоподъемника, прикуриватель
14 – номинальный ток 10 А, контрольная лампа ABS
15 – 17 – запасной предохранитель
18 – не занято

С началом выпуска в 1997 г. новой модели автомобиля панель приборов оборудуется новым блоком предохранителей, который размещается за крышкой панели приборов на стороне водителя. Блок предохранителей содержит 24 предохранителя и прерыватель.
Расположение отдельных предохранителей показано на иллюстр. 3.0c.

Блок предохранителей автомобиля c1997 г. выпуска

1 – номинальный ток 10 А, реле стартера
2 – номинальный ток 15 А, топливный насос
3 – номинальный ток 15 А, блокировка от угона, блок управления впрыском Motronic
4 – номинальный ток 15 А, система зажигания
5 – номинальный ток 10 А, обогреваемое зеркало с электроприводом, обогреваемые сопла омывателя ветрового стекла
6 – номинальный ток 10 А, противотуманные фары
7 – номинальный ток 10 А, панель приборов, зажигание
8 – номинальный ток 20 А, кондиционер
9 – номинальный ток 20 А, не занято
10 – номинальный ток 10 А, система диагностики, защита от угона
11 – номинальный ток 20 А, очиститель и омыватель лобового стекла
12 – номинальный ток 20 А, обогреваемое переднее сиденье
13 – номинальный ток 15 А, стоп-сигнал, внутреннее освещение, радио, часы
14 – номинальный ток 10 А, центральный замок, защита от взлома
15 – номинальный ток 20 А, сигналы поворота и аварийная сигнализация, задние фонари, звуковой сигнал, освещение выключателя освещения
16 – номинальный ток 10 А, очиститель и омыватель заднего стекла
17 –
18 – номинальный ток 15 А, обогреваемое заднее стекло, звуковой сигнал, защита от взлома
19 – номинальный ток 10 А, топливный насос и форсунки
20 – номинальный ток 15 А, радио, защита от взлома, электрический стеклоподъемник, подсветка карты
21 – номинальный ток 10 А, контрольная лампа подушки безопасности
22 – номинальный ток 10 А, система подушки безопасности
23 – номинальный ток 10 А, ABS
24 – номинальный ток 20 А, электропривод сдвижного люка крыши

Предохранители могут быть заменены. При этом необходимо установить новый предохранитель такого же номинального тока. Важно также выявить причину перегорания предохранителя. Предохранители имеют цветовую маркировку.

Предохранитель	Сила тока (А)	Цвет	Защищаемая цепь
1	80	Черный	Подвод питания к главной коробке предохранителей
2	60	Желтый	Вентиляторы радиатора
3	60	Желтый	Свечи накаливания дизельного двигателя и/или АБС
4	20	Желтый	Система зажигания или зажигания и преобразователи дневного света
5	30	Салатный
6	30	Салатный	Обогреватель заднего стекла (справа)
7	30	Салатный	АБС
8	30	Салатный	Компрессор системы кондиционирования воздуха/обогреватели сидений или компрессор системы кондиционирования воздуха/ преобразователи дневного света
9	20	Голубой	БЭУ (бензиновый двигатель) или клапан запуска в холодном состоянии (дизельный двигатель)
10	20	Голубой	Выключатель зажигания
11	3	Фиолетовый	Память БЭУ
12	15	Голубой	Звуковой и мерцающий сигнал аварийной сигнализации
13	15	Голубой	Кислородный датчик
14	15	Голубой	Топливный насос
15	10	Красный	Правая фара (ближний свет)
16	10	Красный	Левая фара (ближний свет)
17	10	Красный	Правая фара (дальний свет)
18	10	Красный	Левая фара (дальний свет)

Предохранители (основная коробка предохранителей в салоне)

Примечание: Сила тока и защищаемая предохранителем цепь может изменяться в зависимости от года выпуска автомобиля. При необходимости для получения информации см. руководство владельца автомобиля или обращайтесь к дилерам.

Предохранитель	Сила тока (А)	Цвет	Защищаемая цепь
19	7.5	Коричневый	Электрообогрев зеркал
20	10	Голубой	Электродвигатель стеклоочистителя переднего/заднего стекла (прерыватель цепи)
21	30	Салатный	Стеклоподъемники (только передние)
21	40	Оранжевый	Передние и задние стеклоподъемники
22	7.5	Коричневый	Модуль АБС
23	15	Голубой	Свет заднего хода
24	15	Голубой	Стоп-сигналы
25	20	Желтый	Система центральной блокировки/система двойного запирания/ система предотвращения кражи
26	20	Желтый	Противотуманные фары
27	15	Голубой	Прикуриватель
28	30	Салатный	Омыватели фар
29	30	Салатный	Обогреватель заднего стекла (слева)
30	7. 5	Коричневый	Внутреннее освещение и дополнительная система контроля параметров автомобиля
31	7.5	Коричневый	Освещение приборной панели
32	7.5	Коричневый	Радио
33	7.5	Коричневый	Передний и задний указатели поворота (слева)
34	7.5	Коричневый	Внутреннее освещение и электронные часы
35	7.5	Коричневый	Передний и задний указатели поворота (справа)
36	30	Салатный	Подушка безопасности
37	30	Салатный	Вентилятор отопителя
38	7.5	Коричневый	Адаптивная подвеска

Реле (дополнительная коробка предохранителей в моторном отделении)

Реле	Цвет	Защищаемая цепь
1	Зеленый	Преобразователь дневного света (левостор. упр., но не для всех рынков) или ближний-дальний свет (Великобр.)
2	Черный	Электровентилятор радиатора высокая скорость)
3	Голубой	Отключение системы кондиционирования воздуха
4	Желтый	Задержка обогревателя лобового стекла
5	Темнозеленый (бенз. двиг.)	Электровентипятор радиатора (низкая скорость)
6	Желтый	Соленоид стартера
7	Коричневый	Звуковые сигналы
8	Коричневый	Топливный насос
9	Белый	Фары (ближний свет)
10	Белый	Фары (дальний свет)
11	Коричневый	Питание ЭУУ

Реле (основная коробка предохранителей в салоне)

Дополнительные реле (вне коробки предохранителей)

Реле	Цвет		Защищаемая цепь
18	Черный	Стеклоподъемник	Дверь водителя
19	Голубой	Выкл. управления скоростью
20	Голубой	Омыватели фар	Кронштейн блока лампочек
21	Оранжевый	Интервал стекпооч. заднего стекла	Кронштейн блока лампочек
22	Белый	Противот. фары (только левост. Упр.)	Кронштейн модуля интерфейса
23	Черный	Указатели поворота	Рупев. колонка
24	Белый	Противоуг. сигнализ. (слева)	Кроншт. замка двери
25	Белый	Противоуг. сигнализ. (справа)	Кроншт. замка двери
26	Черный	Обогреватели сидений	Кроншт. коробки предохранителей под панелью приборов
27			Кроншт. коробки предохранителей под панелью приборов
30		Выключение освещения панели приборов (Скандинавия)	Кроншт. коробки предохранителей под панелью приборов
34		Система кондиционирования воздуха	Кроншт. коробки предохранителей под панелью приборов

Лампочки

Лампочки	Мощность (Ватт)	Тип (пампы или патрона)
Указатели поворота	21	байонетный
Освещение моторного отделения	10	клиновой
Противотуманные фары:
модели выпуска до 1996 года	55	галогенный
модели выпуска с 1997 года	55	галогенный
Фара (ближний свет):
модели выпуска до 1996 года	55	галогенный
модели выпуска с 1997 года	55	галогенный
Фара (дальний свет):
модели выпуска до 1996 года	55	галогенный
модели выпуска с 1997 года	55	галогенный
Лампы освещения багажного отделения:
модели выпуска до 1996 года	10	с упругими контактами
модели выпуска с 1997 года	10	байонетный
Лампы освещения салона	10	с упругими контактами
Лампы номерного знака	5	с упругими контактами
Лампа для чтения	5	клиновой
Задний противотуманный фонарь (Хэтчбэк до 1996 года Седан с 1997 года)	21	байонетный
Лампы заднего блока/противотуманные фонари (Седан и Универсал до 1996 года. Хэтчбэке 1997 года)	21/5	байонетный
Лампы заднего блока (Седан /Хэтчбэк)	5	байонетный
Фонари заднего хода	21	байонетный
Боковые повторители указателей поворота	5	клиновой
Габаритные фонари	5	клиновой
Лампы стоп-сигнала:
на верхнем уровне	5	клиновой
в блоке задних ламп:
Седан с 1997 года (стоп-сигнал и фонарь заднего хода)	21/5	байонетный
все остальные модели	21	байонетный

Ford Mondeo 4. РАСПОЛОЖЕНИЕ ПРЕДОХРАНИТЕЛЕЙ, ПЛАВКИХ ВСТАВОК И РЕЛЕ И ИХ ЗАМЕНА

Большинство цепей питания электрооборудования автомобиля защищено плавкими предохранителями. Фары, электродвигатели вентиляторов, топливный насос и другие мощные потребители подключены через реле. Предохранители и реле установлены в монтажных блоках, которые находятся в салоне автомобиля и подкапотном пространстве.

Большинство предохранителей и реле установлено в монтажном блоке предохранителей и реле (рис. 10.1 и 10.2), расположенном в подкапотном пространстве с левой стороны, возле аккумуляторной батареи и воздушного фильтра. Назначение предохранителей и реле приведено в табл. 10.1.

ПРИМЕЧАНИЯ

На рис. 10.1 и 10.2 показан максимально возможный набор предохранителей и реле. На конкретном автомобиле часть их может отсутствовать (в зависимости от комплектации автомобиля).

В табл. 10.1 приведено назначение только тех реле, замена которых может потребоваться силами водителя в целях обеспечения безопасности движения и сохранения здоровья. Остальные реле при появлении неисправностей необходимо заменять на сервисе после проведения диагностики.

Рис 10.1. Расположение предохранителей и реле в монтажном блоке, установленном в подкапотном пространстве (вид сверху)

Рис 10. 2, Расположение предохранителей и реле в монтажном блоке, установленном в подкапотном пространстве (вид сбоку, защитные крышки плавких вставок сняты)

Таблица 10.1
В МОНТАЖНОМ БЛОКЕ В ПОДКАПОТНОМ ПРОСТРАНСТВЕ АВТОМОБИЛЯ

	Цвет предохранителя
F1 (10 А)	Красный	Блок управления трансмиссией
F2 (5 А)	Желто­ Коричневый	Управление свечами накаливания
F3 (80 А)	Бесцветный	Вентилятор системы охлаждения двигателя (для автомобилей с двигателем Duratec – HE 2,3 л)
F3 (80 А)	Бесцветный	Электрогидравлический усилитель рулевого управления (для автомобилей с двигателем Duratorg TDCi 2,0 л)
F4 (60 А)	Синий	Свечи накаливания (для автомобилей с дизельным двигателем)
F5 (60 А)	Синий	Вентилятор системы охлаждения двигателя
F6 (10 А)	Красный	Датчики HEGO системы управления двигателем, система изменения фаз газораспределения
F7 (5 А)	Коричневый	Соленоиды реле
F8 (10 А)	Красный
		Не используется
F10 (10 А)	Красный	Электронный блок управления двигателем
F11 (10 А)	Красный	Управление датчиком массового расхода воздуха
F12 (10 А)	Красный	Датчик наличия вода в топливе, соленоиды, датчик массового расхода воздуха (для автомобилей с дизельным двигателем)
F13 (15 А)	Синий	Реле кондиционера
F14 (15 А)	Синий	Обогреватель топливного фильтра (для автомобилей с дизельным двигателем)
F15 (40 А)	Оранжевый	Реле стартера
F16 (80 А)	Бесцветный	Дополнительный подогреватель (для автомобилей с дизельным двигателем)
F17 (60 А)	Синий	Питание А центрального блока плавких предохранителей
F18 (60 А)	Синий	Питание В центрального блока плавких предохранителей
F19 (60 А)	Синий	Питание С центрального блока плавких предохранителей
F20 (60 А)	Синий	Питание D центрального блока плавких предохранителей
		Не используется
F22 (30 А)	Зеленый	Модуль стеклоочистителя
F23 (25 А)	Бесцветный	Обогреватель заднего стекла
F23 (30 А)	Зеленый	Обогреватель заднего стекла (устанавливают в зависимости от комплектации)
F24 (30 А)	Зеленый	Омыватели фар
F25 (30 А)	Зеленый	Клапаны ABS
F26 (40 А)	Оранжевый	Насос ABS
F27 (30 А)	Зеленый	Вспомогательный подогреватель топлива
F28 (40 А)	Оранжевый	Электровентилятор отопителя
		Не используется
		Не используется
F31 (15 А)	Синий	Звуковой сигнал
		Не используется
F33 (5 А)	Желто­ Коричневый	Блок управления приборами освещения, соленоиды подкапотного блока предохранителей
F34 (40 А)	Оранжевый	Обогрев ветрового стекла, левая сторона
F35 (40 А)	Оранжевый	Обогрев ветрового стекла, правая сторона

Номер предохранителя/ реле (сила тока)	Цвет предохранителя	Назначение предохранителя/ реле
F36 (5 А)	Желто­ Коричневый	Сигнальная лампа неисправности ABS
F37 (10 А)	Красный	Обогрев жиклеров омывателей ветрового стекла
F38 (5 А)	Желто­ Коричневый	Система круиз-контроля (АСС)
F39 (15 А)	Синий	Система адаптивного освещения (AFS)
		Не используется
F41 (20 А)	Желтый	Панель приборов
F42 (10 А)	Красный	Электронный блок системы управления двигателем, модуль управления коробкой передач, электрогидравлический усилитель рулевого управления (для автомобилей с двигателем Duratorg TDCi 2,0 л)
F43 (5 А)	Желто­ Коричневый	Приводы регулировки положения фар системы адаптивного головного освещения ( AFS )
F44 (20 А)	Желтый	Вакуумный насос (для автомобилей с двигателем Duratec – HE 2,5 л)
F45 (15 А)	Синий	Очиститель заднего стекла
		Реле стартера
		Реле кондиционера
		Реле звукового сигнала
		Реле омывателя и очистителя фар

Таблица 10. 2
НАЗНАЧЕНИЕ ПРЕДОХРАНИТЕЛЕЙ, УСТАНОВЛЕННЫХ

В ЦЕНТРАЛЬНОМ МОНТАЖНОМ БЛОКЕ В САЛОНЕ АВТОМОБИЛЯ

Номер предохранителя (сила тока)	Цвет предохранителя	Назначение предохранителя
F1 (5 А)	Желто­ Коричневый	Датчик дождя
F2 (10 А)	Красный	Питание системы SRS (подушки безопасности)
F3 (5 А)	Желто­ Коричневый	Датчик рыскания автомобиля (система курсовой устойчивости ESP )
F4 (7,5 А)	Коричневый	Электропитание блока GEM , педаль акселератора, электронный предохранитель
F5 (15 А)	Синий	Очиститель заднего стекла
F6 (15 А)	Синий
F7 (7,5 А)	Коричневый	Модуль рулевого колеса
F8 (5 А)	Желто­ Коричневый	Панель приборов
F9 (15 А)	Читайте также Дэниел Крейг (Daniel Craig) и Рэйчел Вайс Рейчел вайс и дэниел крейг свадьба Актрисы “Секса в большом городе”: кто и какие процедуры красоты делает Регина Тодоренко оказалась на грани увольнения из шоу «Орел и решка Уже не до смеха: почему идеальному с виду браку Блейк Лайвли и Райана Рейнольдса предрекают неминуемый крах Райан гослинг и блейк лайвли

Коробка реле и предохранителей форд мондео 2.

Форд Мондео можно нередко встретить на дорогах нашей страны. Как и любой другой автомобиль, данная модель иногда выходит из строя. Если дело касается электрооборудования, то, скорее всего, причина проблемы перегоревший предохранитель, реле или вышедшей из строя весь блок предохранителей. К счастью многих автовладельцев, отремонтировать этот узел автомобиля не столь сложно и под силу любому человеку, который обладает хотя бы базовыми навыками авторемонта. В полной мере понять суть ремонта блока предохранителей в Форд Мондео поможет представленный ниже материал.

Блок предохранителей: устройство и причины поломки

Предохранители и реле – это очень важные узлы электросистемы любого автомобиля, которые для удобства ремонта объединены в несколько блоков. Основное предназначение данных деталей заключается в том, что они нейтрализуют все риски возникновения пожара при появлении каких-либо проблем в электроцепи конкретного электроприбора. При превышении допустимо безопасной силы тока плавкий предохранитель (ПП) просто перегорает, а реле сначала пытается нейтрализовать разницу, если же это невозможно, то также перегорает. После выхода из строя или ПП или реле, электроцепь, в которую они вмонтированы, полностью обесточивается и работающий в ней электроприбор также перестаёт функционировать. Подобная организация работы электросистемы Форд Мондео и многих других современных машин позволяет снизить риски пожара в салоне при возникновении каких-либо проблем с электроникой.

Причин выхода из строя отдельных ПП, реле и цельного блока предохранителей (БП) достаточно много. Общий перечень таковых имеет следующий вид:

• короткое замыкание проводки;
• неисправность конкретного электроприбора;
• поломка генератора, вызывающая нестабильное течение тока в электросистеме автомобиля;
• производственный брак элементов электроцепи или их износ по истечении срока годности;
• неправильное проведение ремонта электроцепей.

Стоит понимать, что вычислить причину поломки БП в Форд Мондео и устранить её очень важно, так как, оставив проблему неразрешённой, эффект от замены предохранителя или реле будет недолгим.

Важно! Не забывайте, что блок предохранителей и отдельные его элементы должны всегда правильно функционировать. В противном случае любая неисправность электросистемы автомобиля способна вызвать пожар, что испортит машину и крайне опасно для водителя с пассажирами.

Ремонт БП

Как было упомянуто ранее, отремонтировать блок предохранителей в Форд Мондео не столь сложно. Для осуществления всех процедур нужно знать лишь некоторые нюансы процедуры и иметь базовые навыки авторемонта. Если последние уже имеются, то, ознакомившись с представленным ниже материалом, замена предохранителей или других деталей станет для вас не проблемой.

Для начала важно знать, где располагаются блоки предохранителей в Форд Мондео. Вне зависимости от поколения модели они имеют стандартное месторасположение и представлены двумя разными узлами:

• Первый БП вмонтирован в моторный отсек. Как правило, он распложён недалеко от аккумулятора. Найти узел просто, достаточно открыть капот и разыскать чёрный ящик, открыв крышку которого можно получить доступ к ПП и реле.

• Второй БП располагается слева в салоне под приборной панелью. Для получения доступа к нему придётся демонтировать часть приборной панели, после чего снять с блока пластиковую крышку.

Подобравшись к необходимому блоку, можно начать ремонт. В процессе проведения всех процедур важно придерживаться простых рекомендаций. Основной перечень таковых имеет следующий вид:

• Перед заменой обязательно обесточьте электросистему автомобиля (заглушите мотор, выключите зажигание и отсоедините клеммы аккумулятора).
• Демонтаж всех элементов автомобиля проводите очень аккуратно. Все детали БП и салона довольно хрупкие, поэтому повредить их неосторожным движением очень просто.
• Заменяя любой элемент БП, делайте это на точно такую же деталь. При замене предохранителя или реле важно соблюсти его верное расположение, номинал силы тока и маркировку. В противном случае есть риск спровоцировать более серьёзные проблемы своим ремонтом.
• Никогда не меняйте ПП или реле проволоками или самодельными изоляторами – это очень опасно.
• Закончив ремонт, соберите конструкцию автомобиля в обратном порядке и только после этого эксплуатируйте его.

Важно! Определить, какой ПП или реле вам необходимо менять, каков его номинал, маркировка и подобные нюансы, можно, если обратиться к специальной схеме БП, предназначенной конкретно для вашей модели. Как правило, она имеется в техпаспорте любой модели Форд Мондео и на крышке самого блока.

Схемы блоков

Для удобства ремонта наших читателей ресурс решил представить схемы БП различных поколений Форд Мондео. Использовать их очень важно, так как без них правильное проведение ремонта ставится под вопрос. Ниже представлены схемы для всех поколений автомобиля.

Блок предохранителей Форд Мондео 1.

Где находится и как поменять предохранитель прикуривателя на Форде Фокус 2

В жизни каждого автовладельца часто встречаются такие случаи, когда в один момент перестаёт работать то, либо другое электрооборудование. В таких противных ситуациях сперва нужно проверить внешний облик предохранителей, отвечающих за работу устройств, вышедших из строя. Назначение плавких вставок состоит в защите системы электрического оборудования от выхода из строя её потребителей. Предпосылкой тому может стать перегрузка электронной цепи либо появление в ней недлинного замыкания. На Форд Фокус 2 наиболее часто сгорает прерыватель цепи питания розетки на 12В. Поменять его совершенно просто. Доброго времени суток товарищи подскажите почочему у меня не работает прикуриватель, где находятся предохранители и как узнать где нужный у меня форд фоку2, хечбек 3-х дверый помогите. Необходимо только знать, где находится предохранитель прикуривателя.

Плавкие вставки созданы для размыкания цепи, когда сила тока снутри неё превосходит допустимое значение. Они бывают нескольких типов:

• Многоразовые биметаллические. Сколько в автомобиле форд мондео блоков предохранителей? Где они расположены и как произвести их замену? При срабатывании устройства «выбивает» кнопка, которую довольно надавить, чтоб возобновить защитную функцию прерывателя. Они рассчитаны на прохождение огромного тока и, обычно используются на автомобилях УАЗ и ГАЗ.
• Пластмассовые цилиндрические. Более распространённые разовые изделия с металлическими контактами на торцах. Невзирая на свою популярность, они нередко плавятся из-за плохой пластмассы. Применялись в автомобилях Форд до начала 80-х годов.
• Ножевые либо штекерные. Бывают трёх размеров: mini, medium и maxi. вы узнаете где находятся предохранители внутри автомобиля форд мондео 97г, как проверить предохранители и как правильно их заменить, это. Предохранители и реле где находится блок реле и предохранителей форд мондео 4. Используются на современных машинах, в том числе, и на FordFocus. Такие предохранители отличаются 2-мя плоскими контактами, надёжностью и удобством в воззвании. Где находятся предохранители на форд мондео 2 и. Предельное значение тока просто определяется по цвету корпуса устройства:

Замена предохранителя на Форд мондео

Вы узнаете где находятся предохранители снутри автомобиля форд мондео 97г, как проверить предохранители .

Ремонт блока предохранителей Форд

Мондео 2

Ярко выражены последствия некачественного предохранителя в цепи подсветки зеркал в потолке. И коротко.

На Форд Фокус каждый блок предохранителей состоит из элементов среднего размера – medium. Один блок размещается под капотом Ford Focus со стороны водителя рядом с аккумулятором. Где расположен на наклейке вы салоне и моторном отсеке форд мондео 3. 1. В нём содержатся предохранители , рассчитанные на прохождение высокого тока и отвечающие за работу компонентов моторного отделения. Другой блок размещён внутри салона Форд Фокус 2. Он спрятан под бардачком сразу над ногами пассажира и содержит слаботочные плавкие вставки, в том числе, и элемент, отвечающий за работу прикуривателя и задней розетки Ford Focus .

Местонахождение предохранителя прикуривателя

Чтобы добраться до прерывателя цепи розетки в автомобиле Ford Focus 2, требуется выполнить следующие действия:

• Заглушить мотор Ford Focus и выключить зажигание.
• Снять декоративную пластмассовую полочку под бардачком, потянув её вниз.
• Повернуть два фиксатора, которые удерживают внутренний блок, против часовой стрелки. В FordFocus это легко можно сделать руками, не прибегая к помощи других инструментов.
• Осторожно выдвинуть блок вниз, открывая доступ к предохранителям и реле.
• По нумерации гнёзд определить нужный предохранитель. Следует помнить, что внутренний блок на автомобилях Форд Фокус 2, выпущенных до 2007 года , применялся в одном исполнении, а на моделях, произведённых после 2007 года , – в другом. Ford mondeo 4: где находятся предохранители ford mondeo 4. Различие состоит в схеме размещения элементов блока. В старом варианте плавкая вставка задней розетки размещена в гнезде под номером 39, а в новом – под номером 109. Её номинальный ток – 20А.
• Открыть подкапотный блок прерывателей цепи Ford Focus 2. На внутренней стороне его крышки закреплён специальный пинцет, которым следует вытащить изделие из гнезда.

Корпус из цветного прозрачного пластика позволяет визуально определить состояние тонкой нити внутри прерывателя цепи. На форд мондео 2 блок с предохранителями расположен в двух местах Если нить цела, значит, устройство рабочее, если оборвана – подлежит замене. В случае её перегорания, необходимо найти и устранить причину выхода из строя плавкой вставки и лишь тогда произвести замену. Запрещается заменять предохранители самодельными перемычками или устройствами с отличающимся номиналом силы тока. Это способно привести к повреждению электроприборов Форд Фокус или даже к возникновению пожара.

Ford Mondeo 4. РАСПОЛОЖЕНИЕ ПРЕДОХРАНИТЕЛЕЙ, ПЛАВКИХ ВСТАВОК И РЕЛЕ И ИХ ЗАМЕНА

Большинство цепей питания электрооборудования автомобиля защищено плавкими предохранителями. Фары, электродвигатели вентиляторов, топливный насос и другие мощные потребители подключены через реле. Предохранители и реле установлены в монтажных блоках, которые находятся в салоне автомобиля и подкапотном пространстве.

Большинство предохранителей и реле установлено в монтажном блоке предохранителей и реле (рис. 10.1 и 10.2), расположенном в подкапотном пространстве с левой стороны, возле аккумуляторной батареи и воздушного фильтра. Назначение предохранителей и реле приведено в табл. 10.1.

ПРИМЕЧАНИЯ

На рис. 10.1 и 10.2 показан максимально возможный набор предохранителей и реле. На конкретном автомобиле часть их может отсутствовать (в зависимости от комплектации автомобиля).

В табл. 10.1 приведено назначение только тех реле, замена которых может потребоваться силами водителя в целях обеспечения безопасности движения и сохранения здоровья. Остальные реле при появлении неисправностей необходимо заменять на сервисе после проведения диагностики.

Рис 10.1. Расположение предохранителей и реле в монтажном блоке, установленном в подкапотном пространстве (вид сверху)

Рис 10.2, Расположение предохранителей и реле в монтажном блоке, установленном в подкапотном пространстве (вид сбоку, защитные крышки плавких вставок сняты)

Таблица 10. 1
В МОНТАЖНОМ БЛОКЕ В ПОДКАПОТНОМ ПРОСТРАНСТВЕ АВТОМОБИЛЯ

	Цвет предохранителя
F1 (10 А)	Красный	Блок управления трансмиссией
F2 (5 А)	Желто­ Коричневый	Управление свечами накаливания
F3 (80 А)	Бесцветный	Вентилятор системы охлаждения двигателя (для автомобилей с двигателем Duratec – HE 2,3 л)
F3 (80 А)	Бесцветный	Электрогидравлический усилитель рулевого управления (для автомобилей с двигателем Duratorg TDCi 2,0 л)
F4 (60 А)	Синий	Свечи накаливания (для автомобилей с дизельным двигателем)
F5 (60 А)	Синий	Вентилятор системы охлаждения двигателя
F6 (10 А)	Красный	Датчики HEGO системы управления двигателем, система изменения фаз газораспределения
F7 (5 А)	Коричневый	Соленоиды реле
F8 (10 А)	Красный
		Не используется
F10 (10 А)	Красный	Электронный блок управления двигателем
F11 (10 А)	Красный	Управление датчиком массового расхода воздуха
F12 (10 А)	Красный	Датчик наличия вода в топливе, соленоиды, датчик массового расхода воздуха (для автомобилей с дизельным двигателем)
F13 (15 А)	Синий	Реле кондиционера
F14 (15 А)	Синий	Обогреватель топливного фильтра (для автомобилей с дизельным двигателем)
F15 (40 А)	Оранжевый	Реле стартера
F16 (80 А)	Бесцветный	Дополнительный подогреватель (для автомобилей с дизельным двигателем)
F17 (60 А)	Синий	Питание А центрального блока плавких предохранителей
F18 (60 А)	Синий	Питание В центрального блока плавких предохранителей
F19 (60 А)	Синий	Питание С центрального блока плавких предохранителей
F20 (60 А)	Синий	Питание D центрального блока плавких предохранителей
		Не используется
F22 (30 А)	Зеленый	Модуль стеклоочистителя
F23 (25 А)	Бесцветный	Обогреватель заднего стекла
F23 (30 А)	Зеленый	Обогреватель заднего стекла (устанавливают в зависимости от комплектации)
F24 (30 А)	Зеленый	Омыватели фар
F25 (30 А)	Зеленый	Клапаны ABS
F26 (40 А)	Оранжевый	Насос ABS
F27 (30 А)	Зеленый	Вспомогательный подогреватель топлива
F28 (40 А)	Оранжевый	Электровентилятор отопителя
		Не используется
		Не используется
F31 (15 А)	Синий	Звуковой сигнал
		Не используется
F33 (5 А)	Желто­ Коричневый	Блок управления приборами освещения, соленоиды подкапотного блока предохранителей
F34 (40 А)	Оранжевый	Обогрев ветрового стекла, левая сторона
F35 (40 А)	Оранжевый	Обогрев ветрового стекла, правая сторона

Номер предохранителя/ реле (сила тока)	Цвет предохранителя	Назначение предохранителя/ реле
F36 (5 А)	Желто­ Коричневый	Сигнальная лампа неисправности ABS
F37 (10 А)	Красный	Обогрев жиклеров омывателей ветрового стекла
F38 (5 А)	Желто­ Коричневый	Система круиз-контроля (АСС)
F39 (15 А)	Синий	Система адаптивного освещения (AFS)
		Не используется
F41 (20 А)	Желтый	Панель приборов
F42 (10 А)	Красный	Электронный блок системы управления двигателем, модуль управления коробкой передач, электрогидравлический усилитель рулевого управления (для автомобилей с двигателем Duratorg TDCi 2,0 л)
F43 (5 А)	Желто­ Коричневый	Приводы регулировки положения фар системы адаптивного головного освещения (AFS )
F44 (20 А)	Желтый	Вакуумный насос (для автомобилей с двигателем Duratec – HE 2,5 л)
F45 (15 А)	Синий	Очиститель заднего стекла
		Реле стартера
		Реле кондиционера
		Реле звукового сигнала
		Реле омывателя и очистителя фар

Таблица 10. 2
НАЗНАЧЕНИЕ ПРЕДОХРАНИТЕЛЕЙ, УСТАНОВЛЕННЫХ

В ЦЕНТРАЛЬНОМ МОНТАЖНОМ БЛОКЕ В САЛОНЕ АВТОМОБИЛЯ

Номер предохранителя (сила тока)	Цвет предохранителя	Назначение предохранителя
F1 (5 А)	Желто­ Коричневый	Датчик дождя
F2 (10 А)	Красный	Питание системы SRS (подушки безопасности)
F3 (5 А)	Желто­ Коричневый	Датчик рыскания автомобиля (система курсовой устойчивости ESP )
F4 (7,5 А)	Коричневый	Электропитание блока GEM , педаль акселератора, электронный предохранитель
F5 (15 А)	Синий	Очиститель заднего стекла
F6 (15 А)	Синий
F7 (7,5 А)	Коричневый	Модуль рулевого колеса
F8 (5 А)	Желто­ Коричневый	Панель приборов
F9 (15 А)	Коробка предохранителей в моторном отсеке № Сила тока, А Защита 1 80 Главная питающая бортовая сетевая электроцепь 2 60 Двигатель вентилятора радиатора 3 60 ABS/TCS-система и при определенных условиях дизельный двигатель 4 20 Зажигание 5 30 Обогреваемое ветровое стекло (левая часть) 6 30 Обогреваемое ветровое стекло (правая часть) 7 30 Система торможения с ABS (антиблокировочная система) 8 30 Обогреваемые сиденья, компрессор кондиционера 9 20 Модуль EEC, магнитный клапан холодного старта (дизель) 10 20 Замок зажигания 11 3 Память EEC-модуля зажигания 12 15 Звуковой сигнал и световая сигнализация 13 15 Датчик Лямбда-зонда 14 15 Электрический топливный насос (карбюраторный двигатель) 15 10 Ближний свет справа 16 10 Ближний свет слева 17 10 Дальний свет справа 18 10 Дальний свет слева Коробка предохранителей под приборной панелью № Сила тока, А Защищаемая электрическая цепь 19 7,5 Обогреваемое наружное зеркало 20 10 Защита от перегрузки двигателя стеклоочистителя 21 30 Электростекло подъемник спереди 21 40 Электростеклоподъемник спереди и сзади 22 7,5 Модуль ABS 23 15 Фонарь заднего хода, электрический адаптер амортизаторов 24 15 Стоп-сигналы 25 20 Центральный замок, противоугонное устройство 26 20 Противотуманная фара 27 15 Прикуриватель 28 30 Устройство омывания фар 29 30 Обогреваемое заднее стекло 30 7. 5 Электронное управление 31 7.5 Освещение приборов 32 7.5 Радио 33 7.5 Габаритный сеет слева 34 7.5 Внутреннее освещение, электрическая регулировка зеркала, часы 35 7,5 Габаритный сеет справа 36 15 Радио, адаптивное демпфирование 37 30 Двигатель вентилятора обогрева 38 7,5 Надувная подушка безопасности в рулевом колесе Дополнительные реле, расположенные вне коробки с реле и предохранителями Реле Цвет Переключаемая электросеть Монтажное положение R17 черный Предварительный разогрев дизеля Под консолью батареи R18 черный Переключатель окна водителя В двери водителя R19 голубой Отключение устройства регулировки скорости Справа над коробкой предохранителей в пространстве для ног R20 голубой Устройство мойки фар Слева рядом с коробкой предохранителей в пространстве для йог R21 оранжевый Переключатель интервалов очистителя заднего стекла Слева рядом с коробкой предохранителей в пространстве для ног R22 белый Противотуманная фара Слева под приборной панелью R23 черный Указатели поворота с мигающим светом Вверху на рулевой колонке R24 белый Противоугонное устройство слева Справа под приборной панелью R25 белый Противоугонное устройство справа Справа под приборной панелью R26 коричневый Обогрев сидений Справа под приборной панелью Замена предохранителей Для того, чтобы избежать повреждений, связанных с короткими замыканиями и перегрузками в линиях и потребителях электрической системы, отдельные электрические цепи защищены плавкими предохранителями. Применяются предохранители с ножевыми контактами, так что традиционные предохранители можно больше не применять. Предохранители преимущественно размещаются в одном блоке предохранителей и реле, который находится слева в моторном отсеке рядом с аккумулятором. Вторая коробка предохранителей находится в пространстве для ног слева под приборной панелью. Чтобы откинуть крышку коробки, вытяните кнопку. Для закрывания откиньте вверх коробку с предохранителями и зафиксируйте. Перед заменой предохранителя предварительно всегда выключите соответствующий потребитель тока. Снимите крышку коробки предохранителей. Перегоревший предохранитель распознается по расплавленной металлической полоске. Выньте неисправный предохранитель. Для извлечения предохранителей в крышке или в самой коробке находится пластмассовый пинцет. Установите новый предохранитель с такой же силой тока. Номинальная сила тока предохранителя выбита на обратной стороне держателя. Кроме того, на держателе нанесен опозновательный цвет, по которому можно узнать соответствующую номинальную силу тока. Снова накройте защитной крышкой блок предохранителей или откиньте коробку вверх. Если вновь установленный предохранитель вскоре перегорает, проверьте соответствующую электрическую цепь. Ни в коем случае не заменяйте предохранитель проволокой или каким-либо другим средством, т.к. в результате этого могут возникнуть серьезные повреждения электрооборудования. Рекомендуется постоянно иметь в машине несколько запасных предохранителей. Для их хранения в коробке предохранителей, расположенной в моторном отсеке, предусмотрены соответствующие держатели. Указание! Местоположение предохранителей зависит от оборудования и года выпуска автомобиля, оно приведено на крышке коробки с предохранителями и в инструкции по эксплуатации. Информация актуальна для моделей Мондео 1 1993, 1994, 1995, 1996, 1997, 1998, 1999, 2000 года выпуска. Предохранитель Сила тока (А) Цвет Защищаемая цепь 1 80 Черный Подвод питания к главной коробке предохранителей 2 60 Желтый Вентиляторы радиатора 3 60 Желтый Свечи накаливания дизельного двигателя и/или АБС 4 20 Желтый Система зажигания или зажигания и преобразователи дневного света 5 30 Салатный 6 30 Салатный Обогреватель заднего стекла (справа) 7 30 Салатный АБС 8 30 Салатный Компрессор системы кондиционирования воздуха/обогреватели сидений или компрессор системы кондиционирования воздуха/ преобразователи дневного света 9 20 Голубой БЭУ (бензиновый двигатель) или клапан запуска в холодном состоянии (дизельный двигатель) 10 20 Голубой Выключатель зажигания 11 3 Фиолетовый Память БЭУ 12 15 Голубой Звуковой и мерцающий сигнал аварийной сигнализации 13 15 Голубой Кислородный датчик 14 15 Голубой Топливный насос 15 10 Красный Правая фара (ближний свет) 16 10 Красный Левая фара (ближний свет) 17 10 Красный Правая фара (дальний свет) 18 10 Красный Левая фара (дальний свет) Предохранители (основная коробка предохранителей в салоне) Примечание: Сила тока и защищаемая предохранителем цепь может изменяться в зависимости от года выпуска автомобиля. При необходимости для получения информации см. руководство владельца автомобиля или обращайтесь к дилерам. Предохранитель Сила тока (А) Цвет Защищаемая цепь 19 7.5 Коричневый Электрообогрев зеркал 20 10 Голубой Электродвигатель стеклоочистителя переднего/заднего стекла (прерыватель цепи) 21 30 Салатный Стеклоподъемники (только передние) 21 40 Оранжевый Передние и задние стеклоподъемники 22 7.5 Коричневый Модуль АБС 23 15 Голубой Свет заднего хода 24 15 Голубой Стоп-сигналы 25 20 Желтый Система центральной блокировки/система двойного запирания/ система предотвращения кражи 26 20 Желтый Противотуманные фары 27 15 Голубой Прикуриватель 28 30 Салатный Омыватели фар 29 30 Салатный Обогреватель заднего стекла (слева) 30 7. 5 Коричневый Внутреннее освещение и дополнительная система контроля параметров автомобиля 31 7.5 Коричневый Освещение приборной панели 32 7.5 Коричневый Радио 33 7.5 Коричневый Передний и задний указатели поворота (слева) 34 7.5 Коричневый Внутреннее освещение и электронные часы 35 7.5 Коричневый Передний и задний указатели поворота (справа) 36 30 Салатный Подушка безопасности 37 30 Салатный Вентилятор отопителя 38 7.5 Коричневый Адаптивная подвеска Реле (дополнительная коробка предохранителей в моторном отделении) Реле Цвет Защищаемая цепь 1 Зеленый Преобразователь дневного света (левостор. упр., но не для всех рынков) или ближний-дальний свет (Великобр.) 2 Черный Электровентилятор радиатора высокая скорость) 3 Голубой Отключение системы кондиционирования воздуха 4 Желтый Задержка обогревателя лобового стекла 5 Темнозеленый (бенз. двиг.) Электровентипятор радиатора (низкая скорость) 6 Желтый Соленоид стартера 7 Коричневый Звуковые сигналы 8 Коричневый Топливный насос 9 Белый Фары (ближний свет) 10 Белый Фары (дальний свет) 11 Коричневый Питание ЭУУ Реле (основная коробка предохранителей в салоне) Дополнительные реле (вне коробки предохранителей) Реле Цвет Защищаемая цепь 18 Черный Стеклоподъемник Дверь водителя 19 Голубой Выкл. управления скоростью 20 Голубой Омыватели фар Кронштейн блока лампочек 21 Оранжевый Интервал стекпооч. заднего стекла Кронштейн блока лампочек 22 Белый Противот. фары (только левост. Упр.) Кронштейн модуля интерфейса 23 Черный Указатели поворота Рупев. колонка 24 Белый Противоуг. сигнализ. (слева) Кроншт. замка двери 25 Белый Противоуг. сигнализ. (справа) Кроншт. замка двери 26 Черный Обогреватели сидений Кроншт. коробки предохранителей под панелью приборов 27 Кроншт. коробки предохранителей под панелью приборов 30 Выключение освещения панели приборов (Скандинавия) Кроншт. коробки предохранителей под панелью приборов 34 Система кондиционирования воздуха Кроншт. коробки предохранителей под панелью приборов Лампочки Лампочки Мощность (Ватт) Тип (пампы или патрона) Указатели поворота 21 байонетный Освещение моторного отделения 10 клиновой Противотуманные фары: модели выпуска до 1996 года 55 галогенный модели выпуска с 1997 года 55 галогенный Фара (ближний свет): модели выпуска до 1996 года 55 галогенный модели выпуска с 1997 года 55 галогенный Фара (дальний свет): модели выпуска до 1996 года 55 галогенный модели выпуска с 1997 года 55 галогенный Лампы освещения багажного отделения: модели выпуска до 1996 года 10 с упругими контактами модели выпуска с 1997 года 10 байонетный Лампы освещения салона 10 с упругими контактами Лампы номерного знака 5 с упругими контактами Лампа для чтения 5 клиновой Задний противотуманный фонарь (Хэтчбэк до 1996 года Седан с 1997 года) 21 байонетный Лампы заднего блока/противотуманные фонари (Седан и Универсал до 1996 года. Хэтчбэке 1997 года) 21/5 байонетный Лампы заднего блока (Седан /Хэтчбэк) 5 байонетный Фонари заднего хода 21 байонетный Боковые повторители указателей поворота 5 клиновой Габаритные фонари 5 клиновой Лампы стоп-сигнала: на верхнем уровне 5 клиновой в блоке задних ламп: Седан с 1997 года (стоп-сигнал и фонарь заднего хода) 21/5 байонетный все остальные модели 21 байонетный Понравилась статья? Поделитесь ей Распечатать статью Наверх

Схема предохранители форд мондео 4 — бортжурнал ford mondeo черная пантера года на drive2 | Ремонт авто

Рубрика: Mondeo

Опубликовано 02. 04.2019   ·   Комментарии: Комментарии к записи Схема предохранители форд мондео 4 — бортжурнал ford mondeo черная пантера года на drive2 отключены  ·   На чтение: 3 мин

лючок бензонасоса Ford Mondeo 4

Схема предохранителей и реле Форд Мондео 4 (дорестайлинг () и рестайлинг ()).  Расположение предохранителей в…

В зависимости от комплектации автомобиля могут быть установлены три монтажных блока. Там же закреплен пинцет Б для извлечения предохранителей из монтажных блоков, рядом с ним расположены гнезда А для крепления запасных предохранителей. R26 Обеспечивает работоспособность устройства обогрева сидений.

Назначение предохранителей приведено в табл. Крышки всех блоков снимают одинаковыми приемами. Клапан PCV, клапан VCV, датчик наличия воды в топливе, клапан продувки, вихревой клапан, регулируемый впускной клапан, регулируемый выпускной клапан система управления двигателемклапан EGR, клапан регулровки подачи масла IVVT система управления двигателем 10 1.

R26 Обеспечивает работоспособность устройства обогрева сидений.

Инструкция по снятию и замене В замене плавких предохранителей нет ничего сложного. Но если вы хотите знать, как правильно происходит этот процесс, наша инструкция поможет вам.

В первую очередь следует отключить аккумуляторную батарею. Для этого откройте капот и сбросьте с нее минусовую клемму.

После этого сверьтесь с предоставленной выше информацией и определитесь, в каком БП следует произвести замену деталей. Определившись, какой элемент нужно менять, откройте крышку подкапотного или салонного БП. В корпусе БП расположен пинцет, предназначенный для демонтажа деталей блока.

Возьмите его и с помощью этих щипчиков вытащите деталь из гнезда, где она установлена. Для установки нового предохранителя вставьте его контакты в держатели блока и, нажав на него сверху, утопите до упора.

Для доступа к предохранителям и реле монтажного блока в подкапотном пространстве отожмите в сторону два фиксатора его крышки с одной… 7….

Оплаченные ссылки

На внутреннюю сторону крышки монтажного блока реле и предохранителей, расположенного в подкапотном пространстве, нанесена схема расположения реле и предохранителей.

Там же закреплен пинцет Б для извлечения предохранителей из монтажных блоков, рядом с ним расположены гнезда А для крепления запасных предохранителей. При необходимости замены извлеките плавкую вставку… 10….

Для получения доступа к плавким вставкам, расположенным сбоку монтажного блока см. Аналогично снимите вторую крышку.

Для замены плавкой вставки Б отверните две гайки А ее крепления, установите новую вставку и закрепите гайками. Для получения доступа к заднему блоку предохранителей отожмите фиксатор крышки люка в обивке левой боковины багажного отделения… 17…. Сжав фиксаторы по бокам крышек блоков предохранителей… 19….

В зависимости от комплектации автомобиля могут быть установлены три монтажных блока. Крышки всех блоков снимают одинаковыми приемами.

Замените перегоревший предохранитель таким же образом, как это делали для центрального монтажного блока и блока, расположенного в подкапотном пространстве см. Установите детали в порядке, обратном снятию.

Расположение предохранителей и реле в монтажном блоке, установленном в подкапотном пространстве вид сверху. Расположение предохранителей и реле в монтажном блоке, установленном в подкапотном пространстве вид сбоку, защитные крышки плавких вставок сняты.

Расположение предохранителей в центральном монтажном блоке, расположенном в салоне. Расположение предохранителей в заднем монтажном блоке, установленном в багажном отделении автомобилей с кузовами седан и хэтчбек.

Расположение предохранителей в заднем монтажном блоке, установленном в багажном отделении автомобилей с кузовом универсал.

Большинство цепей питания электрооборудования автомобиля защищено плавкими предохранителями. Фары, электродвигатели вентиляторов, топливный насос и другие мощные потребители подключены через реле.

Предохранители и реле установлены в монтажных блоках, которые находятся в салоне автомобиля и подкапотном пространстве. Большинство предохранителей и реле установлено в монтажном блоке предохранителей и реле рис. Назначение предохранителей и реле приведено в табл.

лючок бензонасоса Ford Mondeo 4

На конкретном автомобиле часть их может отсутствовать в зависимости от комплектации автомобиля. Остальные реле при появлении неисправностей необходимо заменять на сервисе после проведения диагностики. Предохранители системы освещения, звуковой сигнализации, климат контроля и т. Назначение предохранителей приведено в табл.

  Метки: блок, мондео, предохранителей, форд

Ford Mondeo | Замена предохранителей

ОБЩИЕ СВЕДЕНИЯ

Если на автомобиле не работает какой-либо из электрических приборов, в первую очередь проверьте предохранитель в цепи этого прибора.

Предупреждения

Цепи генератора, зажигания, пуска двигателя (аккумулятор, стартер и т. д.), реле включения фар и реле центральной блокировки дверей не защищены предохранителями.

В зависимости от года выпуска на автомобиле может быть установлен один из двух блоков. Блоки разных лет выпуска имеют предохранители разных типов.

Всегда имейте с собой комплект запасных предохранителей.

Не заменяйте предохранители перемычками или предохранителями, рассчитанными на другую силу тока. Это приведет к выходу из строя электрических приборов автомобиля.

ПОРЯДОК ВЫПОЛНЕНИЯ 1. Большинство электрических цепей вашего автомобиля защищены плавкими предохранителями. Блок предохранителей установлен в задней части моторного отсека со стороны водителя. На внутренней стороне крышки блока нанесены номера предохранителей и сила тока в амперах.   2. Новый блок предохранителей. Номера предохранителей, приборы защищаемых ими цепей, а также сила тока приведены в таблице. Каждому из блоков подходят только свои предохранители. Величина силы тока в амперах, на которую рассчитаны предохранители, указана на корпусе предохранителя. 3. Блок предохранителей раннего выпуска. 4. Номера предохранителей ранних лет выпуска, приборы защищаемых ими цепей, а также сила тока приведены в таблице. 5. Нажмите на защелки с обеих сторон крышки и снимите ее. 6. Для извлечения предохранителей из блока используйте пинцет, который закреплен в блоке. 7. Захватите пинцетом предохранитель и выньте его. 8. Вышедший из строя предохранитель. Нить предохранителя перегорела. 9. В передней части блока установлены запасные предохранители. 10. Чтобы установить предохранитель, вставьте его в разъем гнезда и нажмите до фиксации. 11. С левой стороны под панелью приборов на проводах установлен дополнительный предохранитель на 8 А, защищающий цепь задних противотуманных фонарей.

№ пр-ля	Сила тока, А	Приборы защищаемой цепи
f9	7,5	Правая противотуманная фара Контрольная лампа включения противотуманных фар
f8	7,5	Левая противотуманная фара
f1	10	Электродвигатели фароочистителей (в момент включения) Реле включения фароочистителей (контакты) Клапан включения омывателя фар
f7	30	Электродвигатели фароочистителей (в режиме работы) Реле включения фароочистителей (обмотка) Электродвигатель вентилятора отопиеля Электродвигатель насоса омывателей Электродвигатель очистителя заднего стекла Реле времени омывателя заднего стекла Клапан включения омывателя заднего стекла Реле электровентилятора охлаждения радиатора (обмотка) Реле включения обогрева заднего стекла Контрольная лампа включения обогрева заднего стекла Лампа освещения вещевого ящика
f16	15	Указатели поворота, реле-прерыватель указателей поворота и аварийной сигнализации (в режиме указания поворота) Контрольная лампа включения указателя поворота Задние фонари (лампы света дальнего хода) Электродвигатель и реле стеклоочистителя ветрового стекла Обмотка возбуждения генератора (при пуске двигателя) Контрольная лампа уровня тормозной жидкости))
f16	15	Контрольная лампа аварийного давления масла Контрольная лампа прикрытия воздушной заслонки карбюратора Контрольная лампа включения стояночного тормоза Табло “stop” Указатель температуры охлаждающей жидкости Указатель уровня топлива Контрольная лампа резервного остатка топлива Вольтметр Контрольная лампа “check engine” Табло “test” Контрольные лампы бортовой системы контроля Контрольная лампа непристегнутых ремней безопасности Контрольная лампа незакрытых дверей Цепь питания инерционного выключателя блокировки дверей
f3	10	Задние фонари (лампы сигнала торможения) Плафон освещения салона
f6	30	Электродвигатель стеклоподъемников, реле включения электростеклоподъемников
f10	7,5	Фонари освещения номерного знака Подкапотная лампа Лампы освещения приборов Контрольная лампа включения габаритного света Табло подсветки рычагов отопителя Лампа освещения прикуривателя Левая фара (габаритный свет) Левый задний фонарь (габаритный свет)
f5	20	Электродвигатель вентилятора охлаждения радиатора и реле его включения (контакты) Звуковой сигнал и реле его включения
f11	7,5	Правая фара (габаритный свет) Правый задний фонарь (габаритный свет)
f2	10	Указатели поворота, реле-прерыватель указателей поворота и аварийной сигнализации (в режиме аварийной сигнализации) Контрольная лампа включения аварийной сигнализации
f4	20	Нагревательный элемент обогрева заднего стекла Реле включения обогрева заднего стекла (контакты) Патрон подключения переносной лампы Прикуриватель
f15	7,5	Правая фара (дальний свет)
f14	7,5	Левая фара (дальний свет) Контрольная лампа включения дальнего света фар
f13	7,5	Левая фара (ближний свет)
f12	7,5	Правая фара (ближний свет)
1	8	Резервный
2	8	Резервный
3	8	Электродвигатели фароочистителей в момент включения) Реле включения фароочистителей (контакты) Клапан включения омывателя фар
4	16	Электродвигатели фароочистителей (в режиме работы) Реле включения фароочистителей (обмотка) Электродвигатель вентилятора отопителя Электродвигатель насоса омывателя Электродвигатель очистителя заднего стекла Реле времени омывателя заднего стекла Клапан включения омывателя ветрового и заднего стекол Реле электровентилятора охлаждения радиатора (обмотка) Реле включения обогрева заднего стекла Контрольная лампа включения обогрева заднего стекла Лампа освещения вещевого ящика
5	8	Указатели поворота, реле-прерыватель указателей поворота и аварийной сигнализации (в режиме указания поворота) Контрольная лампа включения указателя поворота Задние фонари (лампы света дальнего хода) Электродвигатель и реле стеклоочистителя ветрового стекла Обмотка возбуждения генератора (при пуске двигателя) Контрольная лампа уровня тормозной жидкости Контрольная лампа аварийного давления масла Контрольная лампа прикрытия воздушной заслонки карбюратора Контрольная лампа включения стояночного тормоза Табло “stop” Указатель температуры охлаждающей жидкости Указатель уровня топлива Контрольная лампа резервного остатка топлива Вольтметр
6	8	Задние фонари (лампы сигнала торможения) Плафон освещения салона
7	8	Фонари освещения номерного знака Подкапотная лампа Лампы освещения приборов Контрольная лампа наружного освещения Табло подсветки рычагов отопителя Лампа освещения прикуривателя
8	16	Электродвигатель вентилятора охлаждения радиатора и реле его включения (контакты) Звуковой сигнал и реле его включения
9	8	Левая фара (габаритный свет) Левый задний фонарь (габаритный свет)
10	8	Правая фара (габаритный свет) Правый задний фонарь (габаритный свет)
11	8	Указатели поворота, реле-прерыватель аварийной сигнализации (в режиме аварийной сигнализации) Контрольная лампа включения аварийной сигнализации
12	16	Нагревательный элемент обогрева заднего стекла Реле включения обогрева заднего стекла (контакты) Патрон подключения переносной лампы Прикуриватель
13	8	Правая фара (дальний свет)
14	8	Левая фара (дальний свет) Контрольная лампа включения дальнего света фар
15	8	Левая фара (ближний свет)
16	8	Правая фара (ближний свет)

Схема блока предохранителей Ford Mondeo (Mk4; 2007-2010)

Объявление vertisements



В данной статье мы рассматриваем Ford Mondeo третьего поколения (Mk4) до рестайлинга, выпускавшийся с 20107 по 2007 год. Здесь Вы найдете схемы блока предохранителей Ford Mondeo 2007, 2008, 2009 и 2010 , получите информацию о расположении панелей предохранителей внутри автомобиля, узнаете о назначении каждого предохранителя (схема расположения предохранителей).

См. другие Ford Mondeo:

---

Предохранители прикуривателя (розетка) в Ford Mondeo : #F7 (прикуриватель) в блоке предохранителей панели приборов и #FA6 (розетка дополнительного питания) в заднем блоке предохранителей.

Содержание

Расположение блока предохранителей

Пассажирское отделение

Этот блок предохранителей расположен под перчаточным ящиком.
Для доступа: ослабьте винты, поверните ручку на 90 градусов и освободите блок предохранителей от удерживающей скобы, опустите блок предохранителей и потяните его на себя.

Моторный отсек

Багажный отсек

4-дверный и 5-дверный

Снимите крышку с левой стороны багажника.

Универсал

Освободите защелки и снимите крышку с левой стороны багажного отделения.

Схемы блока предохранителей

Объявление vertisements



Блок предохранителей в салоне

Назначение предохранителей в панели приборов

№	Ампер	Описание
F1	7,5 А	Модуль рулевого колеса
F2	5A	Кластер
F3	10A	Лампы освещения салона
F4	5А	Иммобилайзер двигателя
F5	7,5 А	Адаптивный круиз-контроль (ACC)
F6	5А	Датчик дождя
F7	20A	Прикуриватель
F8	10A	Питание отпирания лючка топливного бака
F9	15A	Омыватели ветрового стекла – задние
F10	15A	Стеклоомыватели передние
F11	10A	Питание открывания багажника
F12	10A	Питание замка лючка бензобака
F13	20А	Топливный насос
F13	7,5 А	Топливный насос (2,2 л Duratorq-TDCi Stage V)
F14	5A	Дистанционный частотный приемник, Датчик движения в салоне
F15	5А	Замок зажигания
F16	5A	Аккумуляторная звуковая сигнализация (сигнализация), OBD II (диагностика бортового компьютера)
F17	5A	Привод вибрации рулевого колеса
F18	10A	Питание SRS (подушка безопасности)
F19	7,5 А	АБС, датчик скорости рыскания (ESP), электрический стояночный тормоз (EPB), питание педали акселератора
F20	7,5 А	Электронная подача, электронный предохранитель, зеркало с автоматическим затемнением, предупреждение о выходе из полосы движения
F21	15A	Радиопитание
F22	5A	Выключатель стоп-сигналов
F23	20А	Люк в крыше
F24	5A	Модуль климат-контроля и блок питания блока рулевой колонки

Блок предохранителей в моторном отсеке

Объявление vertisements



Назначение предохранителей в моторном отсеке

№	Ампер	Описание
F1	10A	Модуль управления коробкой передач (AWF21)
F1	15A	Модуль управления коробкой передач (MPS6)
F2	5A	Контроль свечей накаливания (дизельные двигатели)
F2	5A	Контроль свечей накаливания испарителя (2,0 л Duratorq-TDCi Stage V и 2,2 л Duratorq-TDCi Stage V)
F3	70A	Вентилятор охлаждения двигателя – сдвоенный вентилятор (2,3 л Duratec-HE и 2,2 л Duratorq-TDCi с автоматической коробкой передач)
F3	80A	Рулевое управление с электрогидравлическим усилителем (EHPAS) (1,6 л Duratec-16V Ti-VCT Stage V, 1,6 л EcoBoost SCTi, 2,0 л EcoBoost SCTi, 1,6 л Duratorq-TDCi Stage V и 2,0 л Duratorq- TDCi этап V)
F4	60A	Свечи накаливания
F5	60А	Вентилятор охлаждения двигателя (1,6 л Duratorq-TDCi, 2,0 л Duratorq-TDCi, 2,0 л Duratorq-TDCi Stage V, 2,2 л Duratorq-TDCi с ручным управлением, 1,6 л Duratec-16V Ti-VCT Stage V, 2,0 л Duratec-HE, 2,3 л Duratec-HE, 2,0 л EcoBoost SCTi)
F5	70A	Вентилятор охлаждения двигателя – сдвоенный (1,6 л EcoBoost SCTi)
F6	7,5 А	Датчик HEGO (1,6 л Duratorq-TDCi)
F6	10A	Датчики HEGO 1, Датчик CMS, Датчик кислорода (управление двигателем)
F6	20A	Свеча накаливания испарителя (2,0 л Duratorq-TDCi Stage V, 2,2 л Duratorq-TDCi Stage V)
F7	5A	Катушки реле
F8	10A	Блок управления силовым агрегатом, дозатор топлива, датчик MAF, клапан управления давлением в топливной рампе (управление двигателем).
F8	20A	Модуль управления силовым агрегатом (2,0 л EcoBoost SCTi и 2,0 л Duratorq-TDCi Stage V)
F8	15A	Модуль управления силовым агрегатом (1,6 л EcoBoost SCTi, 1,6 л Duratorq-TDCi и 2,2 л Duratorq-TDCi Stage V)
F9	10A	Датчик массового расхода воздуха, топливные форсунки, регулируемый впускной клапан, регулируемый выпускной клапан, катушки зажигания (управление двигателем).
F9	5A	Испаритель топливного насоса (2,0 л Duratorq-TDCi Stage V)
F9	7,5 А	Датчик массового расхода воздуха, перепускной клапан EGR, испаритель топливного насоса (2,2 л Duratorq-TDCi Stage V) (управление двигателем)
F9	7,5A	Дегазационный клапан, датчик TMAF, активная заслонка решетки радиатора, перепускной клапан, катушка реле, дополнительный запуск, водяной насос (1,6 л EcoBoost SCTi).
F10	10A	Модуль управления двигателем (2,0 л Duratorq-TDCi, 1,6 л Duratec-16V Ti-VCT Stage V)
F10	7,5 А	Дополнительный ход, водяной насос (1,6 л EcoBoost SCTi)
F11	10A	Клапан PCV, клапан VCV, датчик воды в топливе, звуковой продувочный клапан, вихревой регулирующий клапан, регулируемый впускной клапан, клапан EGR, клапан управления маслом IVVT (управление двигателем). Датчик T.MAF, регулируемый выпускной клапан, активная заслонка решетки радиатора, клапан продувки адсорбера, клапан управления турбонаддувом, перепускной клапан (управление двигателем).
F11	10A	Клапан управления турбонаддувом, датчик массового расхода воздуха, активная заслонка решетки радиатора, клапан EGR, клапан VCV (1,6 л Duratorq-TDCi)
F11	5A	Датчик массового расхода воздуха, датчик воды в топливе, активная заслонка решетки радиатора, впускной дозирующий клапан (2,0 л Duratorq-TDCi Stage V).
F11	7,5 А	Давление в топливной рампе, дозатор топлива, испаритель топливного насоса, активная заслонка решетки радиатора (2,2 л Duratorq-TDCi Stage V)
F11	10A	Клапан управления турбонаддувом, клапан регулирования фаз впуска, клапан регулирования фаз выпуска, клапан продувки адсорбера, электрический перепускной клапан (1,6 л EcoBoost SCTi).
F12	15A	Катушки зажигания (1,6 л EcoBoost SCTi и 2,0 л EcoBoost SCTi)
F12	10 А	Катушка на вилке; Клапан продувки адсорбера, реле давления гидроусилителя руля (управление двигателем)
F12	10A	Дроссель рециркуляции отработавших газов, регулируемый турбонаддув (2,0 л Duratorq-TDCi)
F12	5A	Катушки реле (2,0 л Duratorq-TDCi Stage V, 2,2 л Duratorq-TDCi Stage V и 1,6 л Duratorq-TDCi)
F13	15A	Кондиционер
F14	15A	Подогреватель дизельного фильтра (2,0 л Duratorq-TDCi, 2,0 л Duratorq-TDCi Stage V и 1,6 л Duratorq-TDCi)
F14	10A	Датчик HEGO (2,2 л Duratorq-TDCi Stage V)
F15	40А	Реле стартера
F16	80A	Дополнительный дизельный обогреватель (PTC)
F17	60A	Центральный блок предохранителей питания A
F18	60A	Центральный блок предохранителей питания B
F19	60A	Питание заднего блока предохранителей C
F20	60A	Питание заднего блока предохранителей D
F21	30A	VQM/не VQM: Кластер/Аудио/AC/FLR
F22	30А	Модуль стеклоочистителя
F23	30А	Обогрев заднего стекла
F24	30А	Омыватель фар
F25	30A	Клапаны ABS
F26	40А	Насос ABS
F27	25A	Топливный обогреватель
F28	40А	Вентилятор отопителя
F29	–	Не используется
F30	5A	ABS 30 подача
F31	15А	Звуковой сигнал
F32	5A	Топливный отопитель – дистанционное управление
F33	5A	Модуль выключателя света, катушки блока предохранителей моторного отсека
F34	40A	Обогрев ветрового стекла (левое)
F35	40А	Обогрев ветрового стекла (правая сторона)
F36	15А	Задний дворник 15 подача
F37	7,5 А	Обогрев форсунок переднего омывателя/FLR + FSM KL15
F38	10A	Подача PCM/TCM/EHPAS 15
F39	15A	Адаптивная система переднего освещения (AFS)
F40	5A	Регулятор фар/модуль AFS
F41	20А	Панель приборов
F42	5A	IP-адрес кластера
F43	15A	Модуль аудио/BVC/модуль DAB
F44	5A	Автоматический переменный ток / ручной переменный ток
F45	5A	FLR (старт-стоп)

Блок предохранителей в багажном отделении

Объявление vertisements



Назначение предохранителей в заднем блоке предохранителей

№	Ампер	Описание
FA1	25A	Дверной модуль (левая передняя) (окно вверх/вниз, центральный замок, электрическое складывание зеркал, обогрев зеркал)
FA2	25А	Дверной модуль (правая передняя часть) (окно вверх/вниз, центральный замок, электрическое складывание зеркал, обогрев зеркал)
FA3	25A	Дверной модуль (левый задний) (окно вверх/вниз)
FA4	25A	Дверной модуль (правый задний) (окно вверх/вниз)
FA5	10A	Задний замок (без модулей задней двери)
FA6	15A	Розетка дополнительного питания
FA7	5A	Катушки реле
FA8	20A	Бесключевой автомобильный модуль
FA9	5A	Катушки реле VQM (старт-стоп)
FA10	–	Не используется
FA11	20A	Аксессуары, модуль прицепа
FA12	30A	Сиденье водителя с электроприводом
FB1	–	Не используется
FB2	15A	Подвесной модуль
FB3	15А	Обогрев сиденья водителя
FB4	15A	Обогрев сиденья переднего пассажира
FB5	15A	Левое заднее сиденье с подогревом
FB6	–	Не используется
FB7	15A	Правое заднее сиденье с обогревом
FB8	5A	Помощь при парковке, BLIS
FB9	30A	Сиденье переднего пассажира с электроприводом
FB10	10A	Звуковой сигнал противоугонной сигнализации
FB11	–	Не используется
FB12	–	Не используется
FC1	–	Не используется
FC2	–	Не используется
FC3	–	Не используется
FC4	–	Не используется
FC5	20A	Автомобиль без ключа
FC6	–	Не используется
FC7	5A	Функциональный модуль памяти сиденья
FC8	7,5 А	Развлекательная система для задних пассажиров/CD-чейнджер
FC9	20A	Аудиоусилитель
FC10	10A	Аудиосистема Sony
FC11	–	Не используется
FC12	–	Не используется

Узнать больше:

Проблема с прикуривателем на Форд Мондео 4

Если прикуриватель вашего Ford Mondeo 4 не работает, это не очень драматично, это не помешает вам управлять автомобилем, тем не менее, последнее сегодня является очень практичным компонентом Ford Mondeo 4. Именно поэтому в этом руководстве мы собираемся помочь вам определить проблему с прикуривателем, чтобы вы могли во-вторых отремонтировать его.

Первоначально функция прикуривателя заключалась в том, чтобы прикуривать сигареты в автомобилях. Однако, поскольку его особенности хорошо развились на Ford Mondeo 4. Например, сегодня мы постоянно используем наши телефоны, если мы хотим использовать GPS, звонить или слушать музыку. Но не только, прикуриватель также может служить подогревателем для бутылочек, зарядным устройством для компьютера…

Поэтому при длительных поездках на Ford Mondeo 4 аккумуляторы смартфонов или других устройств могут быстро разрядиться. Таким образом, прикуриватель становится очень интересным, потому что он генерирует соответствующую электрическую мощность, чтобы дать вам возможность заряжать свои смартфоны. Однако для его использования вам понадобится адаптер.

Небольшое предупреждение об этих адаптерах. Некоторые допускают множественные соединения. Но если вы перегрузите розетку, потребление приведет к перегреву электрической цепи и, вероятно, в вашем Ford Mondeo 4 должен сгореть предохранитель.

Чтобы помочь вам наилучшим образом, в этом уроке мы объясним вам , как работает прикуриватель в Ford Mondeo 4 . Тогда мы позволим вам понять, исходит ли проблема от предохранителей в пункте Проблема с прикуривателем на Форд Мондео 4: Перегорел предохранитель . И, наконец, мы подробно расскажем, как это исправить, в пункте Проблема с прикуривателем на Форд Мондео 4: Ремонт или замена .

1-Как работает прикуриватель

Прикуриватель Ford Mondeo 4 представляет собой цилиндрический электрический компонент. Внизу есть токопроводящая часть с 2 выступами, которые позволят циркулировать электричеству, чтобы нагреть сопротивление прикуривателя.

Таким образом, пользователь активирует его нажатием кнопки. Это приведет резистор и вкладки в контакт. При нажатии через него потечет электричество и нагреет сопротивление. Затем, когда температура становится достаточно высокой, кнопка поднимается, и пользователь может снять нагретую съемную часть, чтобы зажечь сигарету.

Примечание: Прикуриватель обычно вырабатывает 12 вольт. Поэтому в случае, если он больше не работает, вы можете контролировать питание прикуривателя. Для этого вооружитесь вольтметром (это будет стоить вам около десяти евро в магазине DIY). Если напряжение значительно ниже 12 вольт, в этом случае проблема может быть связана с предохранителями или соединениями.

В противном случае при циркуляции питания в этом случае проблема может исходить от ложного контакта или от того, что прикуриватель стареет.

2-Проблема с прикуривателем на Ford Mondeo 4: Перегорел предохранитель

Начнем с того, что предохранители в Ford Mondeo 4 оказались основными компонентами. Потому что они будут следить за силой тока в электрической цепи. Действительно предохранители будут расположены в цепи. Затем их будет пересекать ток, чтобы контролировать интенсивность. Если в этом случае обнаруживается, что ток слишком велик, предохранитель перегорает, чтобы остановить протекание тока. А это необходимо, потому что в противном случае перегрев цепи вызовет пожар в вашем автомобиле.

2.1-Определите, перегорел ли предохранитель прикуривателя на Ford Mondeo 4

Обратите внимание, что почти все предохранители в вашем Ford Mondeo 4 собраны в блоке предохранителей. Вы можете легко найти его благодаря книге вашего Ford Mondeo 4. Обычно он расположен рядом с аккумулятором, то есть под капотом, если не под рулем.

После обнаружения снова с бортовым журналом вашего Ford Mondeo 4 или на крышке блока предохранителей определите предохранитель прикуривателя. Снимите его с помощью плоскогубцев, прилагаемых к футляру. Если вы заметили на непрозрачной части, что в этом случае проводник перерезан, это означает, что предохранитель перегрелся, и поэтому у вас проблема с прикуривателем. В противном случае проблема скорее всего где-то в другом.

Если вам нужно больше объяснений по этому вопросу, вы можете узнать больше о руководстве, написанном ранее: Как найти предохранитель для прикуривателя на Ford Mondeo 4

2.

2-Заменить перегоревший предохранитель прикуривателя на Ford Mondeo 4

Итак , если вы хотите поменять предохранитель прикуривателя вашего Ford Mondeo 4, это очень просто. Точно так же, как и в предыдущем шаге, вам придется извлечь его из блока предохранителей вашего Ford Mondeo 4. Затем вам придется заменить его на предохранитель того же номинала. Это очень важно, часто предохранители прикуривателя на десять ампер (красные). В случае, если вы не соблюдаете силу тока, ваш предохранитель не сможет функционировать должным образом. Поэтому иногда он не будет обнаруживать перегрев, если вы возьмете предохранитель с большей силой тока. А в обратном случае легко сгорит, хотя интенсивность обычно правильная.

3-Проблема с прикуривателем на Ford Mondeo 4: Ремонт или замена

3.1-Как отремонтировать прикуриватель на Ford Mondeo 4?

Если вы проверили предохранители, но проблема не в них, возможно, у вашего прикуривателя плохой контакт. Так же, как описано выше, прикуриватель имеет токопроводящую часть с выводами. Однако, когда гнездо вашего прикуривателя не соприкасается с этими выступами, в этом случае передачи электроэнергии не будет.

Чтобы проанализировать это, вы должны разобрать консоль вашего Ford Mondeo 4, чтобы снять прикуриватель. Вам нужно будет открутить винты, которые его держат, как правило, с помощью отвертки T15, и удалить покрытие. Когда вы его сняли, вам нужно будет отключить прикуриватель. Тогда вы сможете вытолкнуть цилиндрический элемент из его основания. Когда это будет сделано, проверьте дно цилиндра, если когда-либо язычки окислились, в этом случае ремонт будет легким. Достаточно будет снять днище с помощью выступов. Затем вам придется немного потереть наждачной бумагой, чтобы удалить окисление, а затем дать контакт. Когда это будет сделано, вам просто нужно будет собрать все заново, и в целом это должно работать.

С другой стороны, в случае, если он не окислился, а язычки немного искривлены, в этом случае мы рекомендуем заменить его полностью. Не волнуйтесь, зажигалка продается в Интернете примерно за 10-20 евро.

3.2-как заменить прикуриватель на форд мондео 4?

Итак, если вы хотите его изменить, обращение с ним аналогично, вам придется демонтировать старый и заменить его новым. Небольшое предупреждение, что оно должно быть того же напряжения, часто 12 вольт. Затем вы подключите его к аккумулятору благодаря штекеру. Наконец, вы сможете проверить, горит ли лампочка прикуривателя, и в этом случае соединения выполнены правильно.

В заключение: В том случае, если Ваш прикуриватель больше не работает, не беспокойтесь, в целом ремонт доступен для всех и не обходится Вам очень дорого.

Чтобы продолжить обслуживание вашего Ford Mondeo 4, не стесняйтесь обращаться к другим статьям о Ford Mondeo 4.

Проблема с прикуривателем на Ford Mondeo

Если с прикуривателем вашего Ford Mondeo возникла проблема, это тоже не очень серьезно, это не мешает вам управлять автомобилем, но на сегодняшний день это очень полезный элемент в Ford Mondeo. Именно по этой причине в этом уроке мы объясним вам, как проанализировать проблему с прикуривателем, чтобы мы могли ее устранить.

Первоначально функция прикуривателя заключалась в том, чтобы прикуривать сигареты в автомобилях. Однако с тех пор его особенности на Ford Mondeo со временем изменились. Например, сегодня мы постоянно используем наши ноутбуки, если хотим использовать GPS, позвонить или послушать музыку. Но не только, прикуриватель также можно использовать как подогреватель для бутылочек, зарядное устройство для компьютера…

Поэтому в дальних поездках на Ford Mondeo аккумуляторы ваших электроприборов могут быстро разрядиться. Вот почему прикуриватель будет очень полезен, потому что он излучает достаточную электрическую мощность, чтобы дать вам возможность подзарядить ваши смартфоны. Однако для его использования необходимо вооружиться адаптером.

Будьте осторожны с этими адаптерами. Некоторые из них допускают множественные соединения. Но если вы перегрузите розетку, расход вызовет перегрев электрической цепи и в вашем Ford Mondeo обязательно должен перегореть предохранитель.

Чтобы помочь вам лучше всего, в этом уроке мы объясним , как работает прикуриватель в Ford Mondeo . И тогда мы сообщим вам, если проблема исходит из предохранителей в пункте Проблема с прикуривателем на Форд Мондео: Перегорел предохранитель . И, наконец, мы подробно расскажем, как это исправить, в пункте Проблема с прикуривателем на Ford Mondeo: Ремонт или замена .

1-Как работает прикуриватель

Прикуриватель Ford Mondeo представляет собой электрический компонент цилиндрической формы. Внизу есть токопроводящая часть с 2 выступами, которые позволят циркуляции электричества нагревать сопротивление прикуривателя.

Поэтому, чтобы активировать его, пользователь должен нажать кнопку. Это свяжется с сопротивлением с выступами. При нажатии через него потечет электричество и нагреет сопротивление. Затем, когда температура становится достаточно высокой, кнопка поднимается, и пользователь может снять нагретую съемную часть, чтобы зажечь сигарету.

Примечание: Прикуриватель обычно получает 12 вольт. Поэтому, если он больше не работает, вы можете контролировать питание прикуривателя. Для этого вооружитесь вольтметром (в строительном магазине он будет стоить около десяти евро). Если напряжение намного ниже 12 вольт, в этом случае проблема может исходить от предохранителей или соединений.

В противном случае, когда питание циркулирует, беспокойство может исходить из-за плохого контакта или из-за того, что прикуриватель стареет.

2-Проблема с прикуривателем на Ford Mondeo: перегорел предохранитель

Начнем с того, что предохранители в Ford Mondeo являются основными компонентами. Ведь они будут следить за силой тока в электрической цепи. Действительно, предохранители расположены на цепи. Затем их пересекает течение, чтобы проверить интенсивность. Когда ток оказывается слишком сильным, в этом случае предохранитель перегорает, чтобы остановить поток тока. Однако это необходимо, поскольку в противном случае перегрев цепи может привести к пожару в вашем автомобиле.

2.1-Определите, перегорел ли предохранитель прикуривателя на Ford Mondeo

Обратите внимание, что почти все предохранители вашего Ford Mondeo сгруппированы вместе в блоке предохранителей. Вы можете легко найти его благодаря буклету вашего Ford Mondeo. Обычно он находится недалеко от аккумулятора, а значит под капотом, если не под рулем.

Когда вы найдете его, снова используя буклет вашего Ford Mondeo или на крышке блока предохранителей, определите предохранитель прикуривателя. Снимите его с помощью плоскогубцев, имеющихся в коробке. Если вы заметили в непрозрачной части, что токопроводящая нить оборвана, это означает, что предохранитель перегрелся и, следовательно, у вас проблема с прикуривателем. В противном случае проблема, вероятно, в другом.

Для получения дополнительных пояснений по этому вопросу вы можете узнать больше об учебнике, написанном ранее: Как найти предохранитель прикуривателя на Ford Mondeo

2.2-Заменить перегоревший предохранитель прикуривателя на Ford Mondeo

Чтобы заменить предохранитель прикуривателя вашего Ford Mondeo, это довольно просто. Как и в предыдущем шаге, вам нужно будет удалить его из блока предохранителей вашего Ford Mondeo. И тогда вам придется менять его с предохранителем того же номинала. Это очень важно, обычно предохранители прикуривателя имеют номинал 10 ампер (красный). В том случае, если вы не обратите внимание на силу тока, ваш предохранитель не сможет работать должным образом. Поэтому он может не обнаружить перегрев, если вы возьмете предохранитель с большей силой тока. А в обратном случае легко сгорит, хотя интенсивность обычно правильная.

3-Проблема с прикуривателем на Ford Mondeo: ремонт или замена

3.1-как отремонтировать прикуриватель на Ford Mondeo?

Если вы проверили предохранители, но проблема не в них, вероятно, у вашего прикуривателя плохой контакт. Как указано выше, прикуриватель имеет токопроводящую часть и язычки. Но когда гнездо прикуривателя больше не касается этих выступов, передача электричества не происходит.

Для изучения этой проблемы необходимо разобрать консоль вашего Ford Mondeo, чтобы можно было снять прикуриватель. Нужно будет открутить винты, которые его держат, в основном отверткой Т15 и снять покрытие. После того, как вы удалили его, вам нужно будет отключить прикуриватель. Затем вы можете вытолкнуть цилиндрический элемент из его основания. Когда это будет сделано, посмотрите на дно цилиндра, если обнаружится, что выступы окислены, то ремонт будет простым. Достаточно будет расстегнуть язычки. Затем вам придется слегка потереть наждачной бумагой, чтобы удалить окисление, а затем дать контакт. Когда это будет сделано, вам просто нужно будет собрать все заново, и, как правило, все будет работать.

С другой стороны, если окисления нет, а лепестки немного искривлены, то мы советуем заменить его полностью. Не волнуйтесь, зажигалка продается в Интернете примерно за десять двадцать долларов.

3.2-как заменить прикуриватель на форд мондео?

Чтобы его поменять, процедура такая же, вам придется демонтировать старый и заменить его новым. Небольшое предупреждение, что это должно быть одинаковое напряжение, обычно 12 вольт. И тогда вы подключите его к аккумулятору благодаря штекеру. Тогда вы сможете проверить, горит ли лампочка прикуривателя, в этом случае соединения выполнены правильно.

В заключение: В случае, если ваш прикуриватель перестал работать, не беспокойтесь, как правило, ремонт доступен для всех и не обходится вам очень дорого.

Чтобы ознакомиться с другими руководствами по Ford Mondeo, посетите другие наши страницы, посвященные Ford Mondeo.

ford – прикуриватель всегда включен

спросил 3 года, 9 месяцев назад

Изменено 1 год, 6 месяцев назад

Просмотрено 40 тысяч раз

В моем ford ka 2006 года гнездо прикуривателя всегда включено, а это значит, что когда я выключаю двигатель, я должен отключить USB-штучку, которая у меня есть. Это немного раздражает, и я постоянно беспокоюсь, что забыл отключить его, и я вернусь к разряженной батарее. Я знаю, что батарея, вероятно, не разрядится полностью за ночь, но это все равно раздражает. Как мне сделать так, чтобы этот порт включался только при включенной машине? У меня постоянно подключены к нему разные вещи, поэтому он нужен мне каждый раз, когда я за рулем, но только когда я за рулем. Это что-то с предохранителем???

Заранее спасибо.

• форд
• электроника
• ка

5

Такое поведение предусмотрено дизайном, и оно было одинаковым практически на любом Ford той эпохи (по крайней мере, на Mondeo, Fiesta, Fusion и Focus IME). без небольшой повторной проводки, так что это зависит от того, насколько вам удобно выполнять некоторые основные электрические работы.

По сути, вам нужно подключить реле к проводу 12 В для прикуривателя и использовать что-то, что находится под напряжением только при включенном зажигании, в качестве триггерного провода для реле (провод «ACC», идущий к радио, является хорошим кандидатом) .

Хотя это и не особенно сложно электрика, я не уверен, что порекомендовал бы это в качестве самостоятельной работы тому, кто не знаком с электромонтажными работами в целом – преимущество в том, что любой автоэлектрик должен быть в состоянии сделать что-то подобное для вас в меньше часа.

8

Я полагаю, что для этого потребуется специальная проводка, которая будет включаться и выключаться вместе с зажиганием. Ваша заводская розетка прикуривателя не предназначена для этого.

Я не люблю вносить модификации, которые изменяют заводскую проводку или которые не могут быть легко изменены, так что это мое предложение. Получите предохранительный кран. Это позволит вам создать новую цепь из существующего предохранителя. Используйте коммутируемую, несущественную цепь, например, коммутируемую мощность для радио. Подсоедините предохранитель к новой розетке прикуривателя на 12 В. Провод питания проходит к центру сзади или к розетке прикуривателя. Вам нужно будет провести заземление к корпусу прикуривателя.

Пример отвода предохранителя

Новая розетка прикуривателя

Я бы поискал такую ​​розетку прикуривателя с кронштейном. Вы можете использовать двухсторонний скотч (например, командные полосы), чтобы установить его, чтобы не вносить постоянные изменения.

В качестве альтернативы вы можете подключить питание от новой цепи к существующей розетке прикуривателя. Может быть сложнее провести провод питания через приборную панель. Если вы это сделаете, удалите предохранитель для текущей цепи прикуривателя, чтобы у вас не было провода под напряжением, висящего за приборной панелью.

РЕДАКТИРОВАТЬ: Основано на предложении Paulster2. Вы можете использовать 12 В для USB (розетка или мини), если вы собираетесь использовать его только с USB-устройствами. Единственное, что меня беспокоит, это то, что он предназначен для работы с функцией быстрой зарядки на вашем телефоне. Некоторые из них доступны в комплекте с краном предохранителя.

Вот пример.

3

Если вы не оставите что-то на самом деле подключенным к розетке и все время заряжаете, само зарядное устройство, вероятно, работает только с небольшим светодиодом, который незначителен в контексте паразитной нагрузки от других вещей в машине. (часы, будильник и т. д.)

Даже если вы подключите сотовый телефон с полностью разряженным аккумулятором, например, емкость которого может составлять несколько Ач, аккумулятор в вашем автомобиле имеет емкость около 50 Ач, так что в худшем случае вы можете разрядить ~5% емкости аккумулятора при зарядке телефона.

Если это просто светодиод, то он потребляет около 20 мА IIRC, поэтому потребуется около 1000 часов, чтобы один из них разрядил 40% емкости аккумулятора. Если вы покидаете машину так долго, я бы просто отключил устройство!

По личному опыту у меня есть зарядное устройство для телефона с маленьким синим светодиодом, которое постоянно подключено к розетке в моей машине, и иногда я никуда не хожу неделями. Проблем с запуском после этого не замечаю, даже зимой.

Также возможно, что ваша батарея стареет и разряжается — вам может понадобиться новая батарея, если вам кажется, что машина плохо заводится после ночной стоянки.

1

В дополнение к ответу @rpmerf, вот визуализация:

В этом примере допустим, что у вас есть ЗАПАСНОЙ неиспользуемый слот предохранителя и ВСЕГДА ВКЛ Сигаретный предохранитель. В зависимости от рекомендованной производителем максимальной силы тока (мой Cadillac CTS 2008 поддерживает до 30 ампер на передней панели, разделенной на обеих запасных частях ), вы можете использовать две косички Fuse Tap , подключенные (как правильно обжатые) через красный кабель, и перенаправить питание с положительного HOT SPARE на отрицательный разъем сигареты, вставив 2 общих предохранителя в верх каждой косички.

Но не забывайте, что если максимально допустимая сила тока прикуривателя составляет 20 ампер, использовать предохранители на 20 ампер, а не на 30!

Вот еще одна схема этой возможной идеи:

Это должно работать, потому что ГОРЯЧИЙ от сигареты ни к чему не подключается и больше ничего не питает постоянно. А ГОРЯЧИЙ из запаски проходит через 2 предохранителя и красный кабель для питания прикуривателя.

Не забывайте: очень важно соблюдать правильную полярность! На этой схеме я намеренно ПЕРЕВЕРНУЛ одну из косичек (поэтому мне не нужно припаивать провода к отверстию предохранителя).

Никто не несет ответственности за перегоревшие предохранители, взрывы, ядовитые пары или дефрагментированные зебры!

Редактировать:

Вот фото, на котором я успешно ношу ГОРЯЧУЮ запаску к прикуривателю:

У меня есть предложение, но я не знаю, почему бы не использовать его. Отказ от ответственности: это только план!!!

Немного отступите. Если вы используете другое гнездо предохранителя для питания прикуривателя , вы можете перегрузить гнездо . И в этом случае следует заменить весь автомобильный релейный щиток.

Почему гнездо встроенного прикуривателя не переключается с помощью небольшого реле на основе гнезда предохранителя “нужно-установленного”?

DYI Пример:

1. У вас есть #1 гнездо предохранителя для прикуривателя и #2 , например, для прикуривателя. лампы (автоматически включающиеся при зажигании)
2. Вы покупаете реле 12-24В для управления розеткой №1
3. В #2 поставить отвод-предохранитель (как у всех), но управлять им реле.

Я знаю, это немного сложно, но если производитель создаст эту штуку в маленькой коробочке, я думаю, это может быть полезнее и безопаснее, чем те, что есть сейчас.

Я только что получил свой подержанный Ford focus 2013 года и включил видеорегистратор через прикуриватель. Делал тесты с усилителем батареи в багажнике, на всякий случай, если у меня сдохнет батарея. Да, он выключается минут через 20-30, но если у вас слабые батареи, не советую этого делать.

Цепь реле Форд Мондео 2.

Предохранитель	Сила тока (А)	Цвет	Защищаемая цепь
1	80	Черный	Электропитание главного блока предохранителей
2	60	Желтый	Вентиляторы радиатора
3	60	Желтый	Свечи накаливания для дизельного двигателя и/или ABS
4	20	Желтый	Зажигание или система зажигания и преобразователи дневного света
5	30	Салат
6	30	Салат	Обогрев заднего стекла (правый)
7	30	Салат	АБС
8	30	Салат	Компрессор кондиционера/обогреватели сидений или компрессор кондиционера/преобразователи дневного света
9	20	Синий	БЭУ (бензиновый двигатель) или клапан холодного пуска (дизельный двигатель)
10	20	Синий	Замок зажигания
11	3	Фиолетовый	Память БЭУ
12	15	Синий	Звуковая и мигающая сигнализация
13	15	Синий	Датчик кислорода
14	15	Синий	Топливный насос
15	10	Красный	Правая фара (ближний свет)
16	10	Красный	Левая фара (ближний свет)
17	10	Красный	Правая фара (дальний свет)
18	10	Красный	Левая фара (дальний свет)

Предохранители (главный блок предохранителей в салоне)

Примечание: Сила тока и цепь предохранителей могут различаться в зависимости от года выпуска автомобиля. При необходимости см. информацию в руководстве пользователя или обратитесь к своему дилеру.

Предохранитель	Сила тока (А)	Цвет	Защищаемая цепь
19	7,5	Коричневый	Зеркала с подогревом
20	10	Синий	Электродвигатель переднего/заднего стеклоочистителя (автоматический выключатель)
21	30	Салат	Электрические стеклоподъемники (только передние)
21	40	Оранжевый	Передние и задние электростеклоподъемники
22	7,5	Коричневый	Модуль ABS
23	15	Синий	Фонарь заднего хода
24	15	Синий	Стоп-сигналы
25	20	Желтый	Центральный замок / двойной замок / система защиты от кражи
26	20	Желтый	Противотуманные фары
27	15	Синий	Прикуриватель
28	30	Салат	Омыватели фар
29	30	Салат	Обогрев заднего стекла (левого)
30	7,5	Коричневый	Внутреннее освещение и дополнительная система контроля параметров автомобиля
31	7,5	Коричневый	Освещение приборной панели
32	7,5	Коричневый	Радио
33	7,5	Коричневый	Передние и задние указатели поворота (левые)
34	7,5	Коричневый	Внутреннее освещение и электронные часы
35	7,5	Коричневый	Передние и задние указатели поворота (правые)
36	30	Салат	Защитная сумка
37	30	Салат	Вентилятор отопителя
38	7,5	Коричневый	Адаптивная подвеска

Реле (дополнительный блок предохранителей в моторном отсеке)

Реле	Цвет	Защищенная цепь
1	Зеленый	Преобразователь дневного света (левый руль, но не для всех рынков) или ближний-дальний свет (Великобритания)
2	Черный	Электровентилятор радиатора высокая скорость)
3	Синий	Отключение кондиционера
4	Желтый	Задержка обогрева ветрового стекла
5	Темно-зеленый (бенз. двиг.)	Электровентилятор радиатора (малая скорость)
6	Желтый	Электромагнит стартера
7	Коричневый	Звуковые сигналы
8	Коричневый	Топливный насос
9	Белый	Фары (ближний свет)
10	Белый	Фары (дальний свет)
11	Коричневый	ЭУУ мощность

Реле (главный блок предохранителей в салоне)

Дополнительные реле (снаружи блока предохранителей)

Реле	Цвет		Защищенная цепь
18	Черный	Стеклоподъемник	Дверь водителя
19	Синий	Регулятор скорости
20	Синий	Омыватели фар	Кронштейн блока ламп
21	Оранжевый	Заднее стекло	Кронштейн блока ламп
22	Белый	Противотуманные фары (только для автомобилей с левосторонним управлением)	Кронштейн интерфейсного модуля
23	Черный	Указатели поворота	Руп. столбец
24	Белый	Противоположность. сигнализация. (слева)	Кроншт. дверной замок
25	Белый	Противоположность. сигнализация. (справа)	Кроншт. дверной замок
26	Черный	Подогрев сидений	Кроншт. блоки предохранителей под панелью приборов
27			Кроншт. блоки предохранителей под панелью приборов
30		Выключение подсветки панели приборов (Скандинавия)	Кроншт. блоки предохранителей под панелью приборов
34		Система кондиционирования воздуха	Кроншт. блоки предохранителей под панелью приборов

Лампочки

Лампочки	Мощность (Ватт)	Тип (насос или картридж)
Указатели поворота	21	байонет
Освещение машинного отделения	10	клин
Противотуманные фары:
модели выпуска до 1996 г.	55	галоген
модели выпуска с 1997 г.	55	галоген
Фара (ближний свет):
модели выпуска до 1996 г.	55	галоген
модели выпуска с 1997 г.	55	галоген
Фара (дальний свет):
модели выпуска до 1996 г.	55	галоген
модели выпуска с 1997 г.	55	галоген
Освещение багажного отделения:
модели выпуска до 1996 г.	10	с эластичными контактами
модели выпуска с 1997 г.	10	байонет
Внутреннее освещение	10	с эластичными контактами
Подсветка номерного знака	5	с эластичными контактами
Лампа для чтения	5	клин
Задний противотуманный фонарь (хэтчбек до 1996 Седан с 1997 г. в.)	21	байонет
Задний фонарь/противотуманные фары (седан и универсал до 1996 г.в., 1997 г.в., хэтчбек)	21/5	байонет
Фонари заднего блока (седан/хэтчбек)	5	байонет
Фонари заднего хода	21	байонет
Боковые повторители указателей поворота	5	клин
Габаритные огни	5	клин
Стоп-сигналы:
на верхнем уровне	5	клин
в блоке заднего фонаря:
Седан с 1997 г.в. (стоп-сигнал и фонарь заднего хода)	21/5	байонет
все остальные модели	21	байонет

Где находится и как поменять предохранитель прикуривателя Форд Фокус 2

В жизни каждого автовладельца часто бывают такие случаи, когда в один момент перестает работать то или иное электрооборудование. В таких неприятных ситуациях в первую очередь нужно проверить внешний вид предохранителей, отвечающих за работу вышедших из строя устройств. Назначение плавких вставок – защита системы электрооборудования от выхода из строя ее потребителей. Предпосылкой к этому может быть перегрузка электронной схемы или появление в ней короткого замыкания. На Форд Фокус 2 самой распространенной горелкой является автоматический выключатель питания 12В. Изменить его легко. Доброго времени суток, товарищи, подскажите почему у меня не работает прикуриватель, где находятся предохранители и как узнать где мне нужна помощь Форд Фокус 2, 3-дверный хэтчбек. Нужно только знать, где находится предохранитель прикуривателя.

Плавкие вставки предназначены для размыкания цепи при превышении тока внутри нее допустимого значения. Они бывают нескольких типов:

• Многоразовые биметаллические. Сколько блоков предохранителей Ford Mondeo в автомобиле? Где они находятся и как их заменить? При срабатывании устройства выбивается кнопка, которую достаточно нажать, чтобы возобновить защитную функцию прерывателя. Они рассчитаны на прохождение огромного тока и обычно используются на автомобилях УАЗ и ГАЗ.
• Пластиковый цилиндрический. Чаще встречаются одноразовые изделия с металлическими контактами на концах. Несмотря на свою популярность, они часто плавятся из-за некачественного пластика. Использовался в автомобилях Форд до начала 80-х годов.
• Нож или вилка. Есть три размера: мини, средний и макси. Где находятся предохранители в салоне автомобиля Форд Мондео 97г, как проверить предохранители и как правильно их заменить, вы узнаете в этой . Предохранители и реле, где находится блок реле и предохранителей Ford Mondeo 4. Используется на современных автомобилях, в том числе FordFocus. Такие предохранители отличаются 2 плоскими контактами, надежностью и удобством в использовании. Где находятся предохранители на форд мондео 2 и. Ограничение по току просто определяется цветом корпуса устройства:

Замена предохранителей Ford Mondeo

Вы узнаете где находятся предохранители в салоне автомобиля ford mondeo 97g, как проверить автоматические выключатели .

Ремонт блока предохранителей Ford

Mondeo 2

Последствия некачественного предохранителя в цепи подсветки зеркал в потолке. И ненадолго.

У Форд Фокус каждый блок предохранителей состоит из элементов среднего размера – средний. Один блок размещается под капотом 9Ваз 2114 форд фокус с водительской стороны рядом с аккумулятором. Где находится наклейка в салоне и моторном отсеке Форд Мондео 3. 1. На ней указаны автоматические выключатели предназначенные для прохождения больших токов и отвечающие за работу компонентов моторного отсека. Еще один блок расположен внутри салона Ford Focus 2. Он спрятан под бардачком сразу над ногами пассажира и содержит слаботочные плавкие вставки, в том числе элемент, отвечающий за работу прикуривателя и заднего выхода 9ВАЗ 2114 Форд Фокус .

Расположение предохранителя прикуривателя

Для того, чтобы добраться до автоматического выключателя розетки в Ford Focus 2, необходимо выполнить следующие действия:

• Заглушить двигатель Ford Focus и выключить зажигание.
• Снимите декоративную пластиковую полку под бардачком, потянув ее вниз.
• Поверните два замка, удерживающих внутренний блок, против часовой стрелки. В FordFocus это легко можно сделать руками без помощи других инструментов.
• Аккуратно нажмите на блок, чтобы получить доступ к предохранителям и реле.
• Определите необходимый предохранитель, пронумеровав гнезда. Имейте в виду, что внутренний блок на автомобилях Ford Focus 2, выпущенных до 2007 года выпуска , используется в одном исполнении, а на моделях, выпущенных после 2007 года , – в другом. Форд мондео 4: где находятся предохранители форд мондео 4. Отличие заключается в расположении элементов блока. В старой версии плавкая вставка задней розетки находится в розетке под номером 39, а в новой версии под номером 109. Его номинальный ток 20А.
• Вскрыть моторный отсек автоматических выключателей Форд Фокус 2. На внутренней стороне его крышки закреплен специальный пинцет для извлечения изделия из гнезда.

Корпус из цветного прозрачного пластика позволяет визуально определить состояние тонкой резьбы внутри выключателя. На Форд Мондео 2 блок предохранителей расположен в двух местах. Если резьба цела, то прибор исправен, если оборвана, то подлежит замене. В случае его перегорания необходимо найти и устранить причину выхода из строя плавкой вставки и только потом производить замену. Не заменяйте предохранители самодельными перемычками или устройствами с другой силой тока. Это может привести к повреждению электроприборов Ford Focus или даже к пожару.

Ford Mondeo 4. РАСПОЛОЖЕНИЕ ПРЕДОХРАНИТЕЛЕЙ, ПРЕДОХРАНИТЕЛЕЙ И РЕЛЕ И ЗАМЕНА

Большинство электрических цепей автомобиля имеют предохранители. Фары, моторы вентиляторов, топливный насос и другие мощные потребители подключаются через реле. Предохранители и реле установлены в монтажных блоках, которые расположены в салоне и в моторном отсеке.

Большинство предохранителей и реле установлены в монтажном блоке предохранителей и реле (рис. 10.1 и 10.2), расположенном в моторном отсеке с левой стороны, возле аккумуляторной батареи и воздушного фильтра. Назначение предохранителей и реле приведено в табл. 10.1.

ПРИМЕЧАНИЯ

На рис. 10.1 и 10.2 показан максимально возможный набор предохранителей и реле. На конкретном автомобиле некоторые из них могут отсутствовать (в зависимости от комплектации автомобиля).

В табл. 10.1 показано назначение только тех реле, замена которых может потребоваться водителю в целях обеспечения безопасности движения и сохранения здоровья. При неисправностях остальные реле подлежат замене на сервисе после диагностики.

Рисунок 10.1. Расположение предохранителей и реле в монтажном блоке, установленном в моторном отсеке (вид сверху)

Рисунок 10.2, Расположение предохранителей и реле в монтажном блоке, установленном в моторном отсеке (вид сбоку, крышки предохранителей сняты)

Таблица 10.1

Цвет

предохранитель

F1 (10 А)

Красный

Блок управления коробкой передач

F2 (5 А)

Желтый

Коричневый

Управление свечами накаливания

F3 (80 А)

Бесцветный

Вентилятор охлаждения двигателя (для автомобилей с двигателем Duratec – HE 2,3 л)

F3 (80 А)

Бесцветный

Электрогидравлический усилитель руля (для автомобилей с двигателем Duratorg TDCi 2,0 л)

F4 (60 А)

Синий

Свечи накаливания (для автомобилей с дизельным двигателем)

F5 (60 А)

Синий

Вентилятор охлаждения двигателя

F6 (10 А)

Красный

Системы управления двигателем HEGO Sensors, система изменения фаз газораспределения

F7 (5 А)

Коричневый

Соленоиды реле

F8 (10 А)

Красный

Не используется

F10 (10 А)

Красный

Модуль управления двигателем

Ф11 (10 А)

Красный

Управление датчиком массового расхода воздуха

F12 (10 А)

Красный

Датчик наличия воды в топливе, соленоиды, датчик массового расхода воздуха (для автомобилей с дизельным двигателем)

F13 (15 А)

Синий

Реле кондиционера

Ф14 (15 А)

Синий

Подогреватель топливного фильтра (для автомобилей с дизельным двигателем)

Ф15 (40 А)

Оранжевый

Реле стартера

Ф16 (80 А)

Бесцветный

Дополнительный обогреватель

(для автомобилей с дизельным двигателем)

Ф17 (60 А)

Синий

Мощность А центрального блока предохранителей

Ф18 (60 А)

Синий

Блок питания в центральном блоке предохранителей

Ф19 (60 А)

Синий

Электропитание от центрального блока предохранителей

Ф20 (60 А)

Синий

Центральный блок предохранителей Power D

Не используется

Ф22 (30 А)

Зеленый

Модуль стеклоочистителя

Ф23 (25 А)

Бесцветный

Обогреватель заднего стекла

Ф23 (30 А)

Зеленый

Обогрев заднего стекла (устанавливается в зависимости от комплектации)

Ф24 (30 А)

Зеленый

Омыватели фар

Ф25 (30 А)

Зеленый

Клапаны АБС

Ф26 (40 А)

Оранжевый

Насос АБС

Ф27 (30 А)

Зеленый

Дополнительный топливный обогреватель

Ф28 (40 А)

Оранжевый

Вентилятор отопителя

Не используется

Не используется

Ф31 (15 А)

Синий

Звуковой сигнал

Не используется

Ф33 (5 А)

Желтый

Коричневый

Блок управления освещением, соленоиды моторного отсека

Ф34 (40 А)

Оранжевый

Обогрев ветрового стекла, левая сторона

Ф35 (40 А)

Оранжевый

Обогрев лобового стекла, правая сторона

Номер предохранителя/реле (текущий)	Цвет предохранитель	Предохранитель/реле Обозначение
Ф36 (5 А)	Желтый Коричневый	Сигнальная лампа неисправности ABS
Ф37 (10 А)	Красный	Обогрев форсунок омывателя ветрового стекла
Ф38 (5 А)	Желтый Коричневый	Система круиз-контроля (ACC)
Ф39 (15 А)	Синий	Система адаптивного освещения (AFS)
		Не используется
Ф41 (20 А)	Желтый	Приборная панель
Ф42 (10 А)	Красный	Блок управления двигателем, блок управления коробкой передач, электрогидравлический усилитель руля (для автомобилей с двигателем Duratorg TDCi 2,0 л)
Ф43 (5 А)	Желтый Коричневый	Адаптивные фары (AFS)
Ф44 (20 А)	Желтый	Вакуумный насос (для автомобилей с двигателем Duratec – HE 2,5 л)
Ф45 (15 А)	Синий	Очиститель заднего стекла
		Реле стартера
		Реле кондиционера
		Реле звукового сигнала
		Реле омывателя и стеклоочистителя фар

Таблица 10. 2.

Номер предохранителя (текущий)

Цвет

предохранитель

Обозначение предохранителя

F1 (5 А)

Желтый

Коричневый

Датчик дождя

F2 (10 А)

Красный

Система питания Srs (подушки безопасности)

F3 (5 А)

Желтый

Коричневый

Датчик рыскания автомобиля (программа стабилизации) ESP)

F4 (7,5 А)

Коричневый

Блок питания Gem, педаль акселератора, электронный предохранитель

F5 (15 А)

Синий

Очиститель заднего стекла

F6 (15 А)

Синий

F7 (7,5 А)

Коричневый

Модуль рулевого колеса

F8 (5 А)

Желтый

Коричневый

Приборная панель

F9 (15 А)

Электрические цепи автомобиля защищены комбинацией предохранителей, автоматических выключателей и плавких предохранителей. Перегоревший предохранитель можно легко отличить от работающего, осмотрев его прозрачный пластиковый корпус. Внимательно осмотрите предохранитель на предмет перегорания. Если предохранитель внешне выглядит нормально, но подозрения на его неисправность сохраняются, проверьте проводимость между ножевыми выводами, выступающими из его корпуса.

При замене предохранителей убедитесь, что тип замены старый. Предохранители, рассчитанные на разные токи, могут внешне выглядеть одинаково, поэтому следует уделить особое внимание маркировке. Замена перегоревшего предохранителя на расчетный с меньшей – а тем более большой – силой тока нежелательна. Каждая электрическая цепь нуждается в различной степени защиты. Убедитесь, что маркировка на блоке предохранителей соответствует силе тока, на которую рассчитана соответствующая цепь.

Если замененный предохранитель перегорает сразу же, продолжать его замену нецелесообразно. Сначала следует выявить и устранить причину его стука. В большинстве случаев это короткое замыкание в цепи проводки, вызванное обрывом или повреждением изоляции провода.
Предохранитель разрывает цепь, когда ток достигает установленного значения. Таким образом, потребитель тока и его цепь защищены от повреждений. Например, в случае короткого замыкания предохранитель плавится, защищая цепь.

Расположение реле

Главные предохранители и реле расположены в блоке, как показано на рисунке. Здесь также следует различать блоки в зависимости от моделей двигателей и годов выпуска.

Одинаково для всех версий, независимо от года выпуска. Функциональное назначение предохранителей различно.

На рисунке показаны предохранители. Автомобиль до конца 1995 года выпуска. Показан номинальный ток предохранителей. Предохранители защищают следующие цепи:
1 – F10E, номинальный ток 10 А, левая фара, корректор фар, контрольная лампа дальнего света
2 –
3 – F8E, номинальный ток 15 А, противотуманная фара
4 – F7E, номинальный ток 20 А, вентилятор
5 – F6E, номинальный ток 15 А, топливный насос (двигатель 2,0 л до середины 1995 г. и двигатель 2,4 л)
6 – F5E, номинальный ток 10 А, омыватель фар
7 – F4E, номинальный ток 10 А, сирена
8 – F3E, номинальный ток 10 А, сигнализация
9 –
10 –

Отдельные предохранители расположены в позициях (11) и (12). Предохранитель (11) имеет номинальный ток 60 А и имеет обозначение F11E. Это главный предохранитель. Предохранитель (12) имеет номинальный ток 30 А и защищает фару, поворотники и блок аварийной сигнализации и диагностики.

Блок реле/предохранителей , модели выпуска середины 1995 г. и конца 1997 г. соответствует Расположение предохранителей в блоке . Некоторые предохранители выполняют другие функции:
1 – F10E, номинальный ток 10 А, левая фара, корректор фар, контрольная лампа дальнего света
2 – F9E, номинальный ток 15 А, правая фара, ближний свет
3 – F8E, номинальный ток 10 А, противотуманная фара
4 – F7E, номинальный ток 25 А, вентилятор, муфта компрессора кондиционера
5 – F6E, номинальный ток 25 А, топливный насос (двигатель 2,0 л и 2,2 л с середины 1995 г. )
6 – F5E, номинальный ток 25 А, автомобили раннего выпуска, 30 А автомобили позднего выпуска, омыватель фар, звуковой сигнал, диагностика двигателя
7 – F4E, номинальный ток 30 А, вентилятор кондиционера правый
8 – F3E, только для дизельного двигателя
9 – F2E, номинальный ток 10 А, габаритный и задний фонарь левый, освещение панели приборов, выключатель и прикуриватель
10 – F1E, номинальный ток 10 А, габаритный огонь и задний фонарь справа
11 – FL3, номинальный ток 30 А, стояночные и задние фонари
FL4, номинальный ток 30 А, вентилятор радиатора
12 – FL1, номинальный ток 60 А, главный предохранитель
FL2, номинальный ток 60 А, фары, система подачи вторичного воздуха двигателя 2,2 л (с середины 1995 г.).

На автомобилях с 1997 года выпуска устанавливаются следующие предохранители:
1 – F10E, номинальный ток 15 А, правый дальний свет, правый излучатель дальнего света, контрольная лампа дальнего света
2 – F9E, номинальный ток 15 А, дальний свет левый, прожектор левый
3 – F8E, номинальный ток 25 А (только дизельный двигатель)
4 – F7E, номинальный ток 30 А, вентилятор, вентилятор кондиционера
5 – F6E, номинальный ток 25 А, топливный насос (двигатель 2,0 л с середины 1995 г. и двигатель 2,2 л)
6 – F5E, номинальный ток 25 А, вентилятор, конденсатор кондиционера
7 – F4E, номинальный ток 10 А, ближний вправо
8 – F3E, номинальный ток 10 А, ближний свет левый
9 – F2E, номинальный ток 10 А, стояночный и задний фонарь левый, подсветка панели приборов, выключатель и прикуриватель, зуммер «Свет включен»
10 – F1E, номинальный ток 10 А, габаритный и задний фонарь справа

Эти двигатели имеют предохранители (11) и (12), защищающие следующие цепи:
11- FL3, номинальный ток 30 А, стояночный и задний свет, противотуманный свет
FL4, номинальный ток 30 А, вентилятор радиатора
12 – FL1, номинальный ток 60 А, главный предохранитель, реле отопителя, кондиционер
FL2, номинальный ток 60 А, фары

Второй блок предохранителей расположен под панелью приборов (рис. Блок предохранителей ) Вот остальные предохранители. Назначение предохранителей в зависимости от года выпуска следующее:

До конца 1995 года выпуска:
1 –
2 – номинальный ток 10 А, сигнал торможения
3 – номинальный ток 10 А, внутреннее освещение, радио, часы
4 – номинальный ток 15 А, обогрев заднего стекла (выпуск 1992 г. ), 20 А с 1993 г.
5 – противотуманная фара
6 – стеклоочиститель, номинальный ток 15 А до 1992 г., 10 А с 1993 г.
7 – номинальный ток 15 А, контрольные лампы панели приборов, указатели поворота, обогрев наружных зеркал, обогрев форсунок омывателя переднего стекла, зуммер «Свет включен»
8 – Обогрев переднего сиденья, номинальный ток 10 А до 1992 г., 15 А с 1993 г.
9 – система зажигания
10 –
11 –
12 –
13 – номинальный ток 30 А, переключатель электрического стеклоподъемника, прикуриватель
14 –
15 – запасной предохранитель
16 – запасной предохранитель
17 – запасной предохранитель
18 – не занято
С середины 1995 г. по конец 1997 г.
1 – номинальный ток 10 А, центральный замок
2 – номинальный ток 15 А, тормозной сигнал, датчик аварийной сигнализации
3 – номинальный ток 10 А, внутреннее освещение, радиоприемник
4 – номинальный ток 20 А, обогрев заднего стекла
5 – номинальный ток 10 А, противотуманные фары, подогрев форсунок переднего омывателя (поздний выпуск)
6 – номинальный ток 15 А, передний стеклоочиститель и омыватель
7 – номинальный ток 10 А, контрольные лампы панели приборов, указатели поворота, обогрев наружных зеркал, зуммер «Свет включен»
8 – Подогрев переднего сиденья, номинальный ток 15 А, люк
9 – номинальный ток 15 А, система зажигания, вентилятор радиатора, двигатели X 20 SE и X 22 XE

Для автомобилей раннего выпуска: звуковой сигнал, обогрев форсунок омывателя ветрового стекла
10 – номинальный ток 10 А, очиститель и омыватель заднего стекла
11 – номинальный ток 30 А, стеклоподъемник левый
12 – номинальный ток 30 А, стеклоподъемник справа
13 – номинальный ток 15 А, переключатель стеклоподъемников, прикуриватель
14 – номинальный ток 10 А, контрольная лампа ABS
15 – 17 – запасной предохранитель
18 – не занят

С началом выпуска в 1997г. новой модели автомобиля панель приборов оснащена новым блоком предохранителей, который расположен за крышкой панели приборов со стороны водителя. Блок предохранителей содержит 24 предохранителя и автоматический выключатель.
Расположение отдельных предохранителей показано на рисунке. 3.0с.

Блок предохранителей автомобиля c1997 года выпуска

1 – номинальный ток 10 А, реле стартера
2 – номинальный ток 15 А, топливный насос
3 – номинальный ток 15 А, противоугонный замок, блок управления впрыском Motronic
4 – номинальный ток 15 А, система зажигания
5 – номинальный ток 10 А, электрообогрев зеркал, обогрев форсунок стеклоомывателя
6 – номинальный ток 10 А, противотуманные фары
7 – номинальный ток 10 А, панель приборов, зажигание
8 – номинальный ток 20 А, кондиционер
9 – номинальный ток 20 А, не занят
10 – номинальный ток 10 А, система диагностики, защита от кражи
11 – номинальный ток 20 А, стеклоочиститель и омыватель ветрового стекла
12 – номинальный ток 20 А, обогрев переднего сиденья
13 – номинальный ток 15 А, стоп-сигнал, освещение салона, радио, часы
14 – номинальный ток 10 А, центральный замок, защита от кражи
15 – номинальный ток 20 А, поворотники и аварийная сигнализация, задние фонари, звуковой сигнал, выключатель освещения
16 – номинальный ток 10 А, очиститель и омыватель заднего стекла
17 –
18 – номинальный ток 15 А, обогрев заднего стекла, звуковой сигнал, защита от кражи
19 – номинальный ток 10 А, топливный насос и форсунки
20 – номинальный ток 15 А, радио, защита от взлома, стеклоподъемники, подсветка карт
21 – номинальный ток 10 А, контрольная лампа подушек безопасности
22 – номинальный ток 10 А, система подушек безопасности
23 – номинальный ток 10 А, АБС
24 – номинальный ток 20 А, люк с электроприводом

Предохранители можно заменить. В этом случае необходимо установить новый предохранитель того же номинального тока. Также важно выявить причину перегоревшего предохранителя. Предохранители имеют цветовую маркировку.

Понравилась статья? Поделись ею

Распечатать статью

Наверх

Ford Mondeo (2000 – 2007) – схема блока предохранителей

Опубликовано 25 мая 2015 г. 11 июля 2018 г. от admin

Год выпуска: 2000, 2001, 2002, 2003, 2004, 2005, 2006, 2007

Блок предохранителей в моторном отсеке

Ford Mondeo MK3 – блок предохранителей в моторном отсеке

Предохранитель	Номинальный ток [А]	Защищенные компоненты
F1	30	АБС
F2	50	Реле зажигания
F3	60	Нагреватель дизельного двигателя
F4	30	Обогрев заднего стекла
F5	20	Подогрев сидений (только Facelift)
F6	40	Вентилятор отопителя
F7	50	Основное питание
F8	60	Охлаждение двигателя, реле предпускового подогрева
F9	20	ПКМ Рела
Ф10	40	Охлаждение двигателя
F11	30	Обогрев ветрового стекла
Ф13	30	Обогрев ветрового стекла
Ф15	3	Обогрев ветрового стекла
Ф16	20	Левая ксеноновая фара
	7,5	Левая галогенная фара
Ф17	10	Автоматическая коробка передач
Ф18	20	Правая ксеноновая фара
	7,5	Правая галогенная фара
Ф20	20	АБС
Ф21	15	Выключатель света
Ф22	20	Реле очистки фар
Ф23	7,5	Оповещатель резервного питания от батареи (бензин)
	15	Реле впрыска, дополнительный нагреватель (дизель)
Ф24	20	Блок центрального таймера — (может иметь некоторое отношение к указателям поворота и функции аварийной световой сигнализации)
Ф25	15	Блок центрального таймера — (может иметь некоторое отношение к указателям поворота и функции аварийной световой сигнализации)
Ф26	20	Реле звукового сигнала
Ф27	15	Реле топливного насоса, обогреватель ветрового стекла
Ф28	20	Выключатель зажигания — (Главная подача питания к выключателю фар для габаритных огней и т. д.)
Ф29	30	Реле стартера
Ф30	7,5	Генератор
Ф31	7,5	Кондиционер
Ф32	3	Автоматическая коробка передач, модуль управления двигателем
Ф33	7,5	Реле модуля PCM
Ф37	15	Датчик кислорода
Ф40	7,5	Двигатель
Ф42	10	Двигатель



Панель предохранителей в салоне

Ford Mondeo MK3 – блок предохранителей – перчаточный ящик

Предохранитель	Номинальный ток [А]	Защищенные компоненты
Ф60	25	Электрические стеклоподъемники
Ф61	25	Электрические окна
Ф62	15	Выключатель света
Ф63	7,5	Указатели поворота — (могут быть связаны с выключателем фар, а не индикаторами) — Передние и задние габаритные огни с одной стороны автомобиля
Ф64	7,5	Указатели поворота — (может быть связано с выключателем фар, а не индикаторами) — Передние и задние габаритные огни Другая сторона автомобиля
Ф65	7,5	Кондиционер
Ф66	30	Водительское сиденье с электроприводом
Ф67	7,5	Аварийный сигнал
Ф68	15	Прикуриватель
Ф69	7,5	Радио, комбинация приборов
Ф70	15	Правая задняя розетка (модели Estate)
Ф71	10	Развлекательная система для пассажиров задних сидений (видеоэкраны)
Ф72	20	Радио
Ф73	20	Люк
Ф74	20	Прицеп
Ф75	7,5	Электрические зеркала
Ф76	7,5	Кондиционерin
Ф77	7,5	АБС, противобуксовочная система
Ф78	7,5	Комбинация приборов, подушка безопасности
Ф80	7,5	Автоматическая коробка передач, фонари заднего хода
Ф81	7,5	Датчик температуры, автоматическая коробка передач, датчик сиденья
Ф82	7,5	Кондиционер, обогреватель омывателя ветрового стекла, дополнительный обогреватель, круиз-контроль
Ф83	15	Подогрев сидений
Ф84	20	Выключатель света
Ф85	7,5	Левая фара – Полный свет
Ф86	7,5	Правая фара – Полный свет
Ф88	15	Реле ближнего света, переключатель света (общая мощность для ОБОИХ ближних лучей, а также мощность для реле дальнего света)
Ф89	7,5	Подушка безопасности
Ф90	15	Двигатель заднего стеклоочистителя
Ф91	7,5	Электрические стеклоподъемники, зеркало с затемнением, люк в крыше
Ф92	10	Прицеп
Ф93	10	Фары, стоп-сигналы, реле вентилятора отопителя
Ф94	20	Мойка/Вытирание
Ф95	7,5	Фары ближнего света – Реле очистки фар
Ф97	7,5	Подсветка номерного знака, подсветка перчаточного ящика, центральный таймер
Ф98	7,5	Зеркала с электроприводом, зеркала с подогревом
Ф99	7,5 – Предварительная отделка	Внутреннее освещение
	10 – Подтяжка лица
Ф100	7,5	Мультимедийный модуль (предохранитель на линии под центральной консолью — до фейслифтинга)
Ф101	3	CD-чейнджер (под передним пассажирским сиденьем — до фейслифтинга)



ПРЕДУПРЕЖДЕНИЕ.
