Сегодня мы рассмотрим схему и расположение предохранителей и реле ВАЗ 2113, 2114, 2115
Монтажный блок предохранителей ваз 2114 схемаБлок предохранителей в ВАЗ-2114 расположен под капотом, слева по ходу движения автомобиля, с краю под левым дворником увидите черный ящик. Чтоб его открыть нужно отодвинуть слева две защелки. Снимаем крышку, там находятся реле и предохранители.
На крышке с внутренней стороны нанесена маркировка, обозначает назначение реле и предохранителей.
Приводим ниже назначение всех реле и предохранителей в ВАЗ-2113 и 2114
| К1 | Реле включения электровентилятора |
|---|---|
| К2 | Реле-прерыватель указателей поворота и аварийной сигнализации |
| К3 | Реле стеклоочистителя |
| К4 | Реле контроля исправности ламп стоп-сигнала и габаритных огней |
| К5 | Реле включения стеклоподъёмников |
| К6 | Реле включения звукового сигнала |
| К7 | Реле включения обогрева заднего стекла |
| К8 | Реле включения дальнего света фар |
| К9 | реле включения ближнего света фар |
Цепи защищаемые предохранителями
| № предохранителя | Защищаемые цепи |
|---|---|
| F1(20A) | Реле включения задних противотуманных фонарей. Лампы задних противотуманных фонарей. Сигнализатор включения задних противотуманных фонарей |
| F2(10A) | Лампы указателей поворота. Реле-прерыватель указателей поворота и аварийной сигнализации (в режиме аварийной сигнализации). Контрольная лампа аварийной сигнализации |
| F3(10A) | Плафон освещения салона. Плафон индивидуального освещения салона. Лампа подсветки выключателя зажигания. Лампы стоп-сигнала. Маршрутный компьютер |
| F4(20A) |
Предохранитель прикуривателя ваз 2114.
Реле включения обогрева заднего стекла (контакты). Элемент обогрева заднего стекла.
Звуковой сигнал.Реле включения звукового сигнала (обмотка). Реле включения звукового сигнала (контакты),
Релевключения электровентлятора (контакты). Электродвигатель вентилятора системы охлаждения
Электродвигатель омывателей.Электродвигатель омывателя заднего стекла. Электродвгатель очистителя заднего стекла. Реле включения электростеклоочистителя (обмотка). Лампа освещения вещевого ящика
5A)Схема соединений внутри блока предохранителей ВАЗ-2114 и ВАЗ-2115
(наружная цифра в обозначении наконечника провода — номер колодки, а внутренняя цифра — условный номер штекера)
Схема соединений монтажного блока ВАЗ 2114
(наружная цифра в обозначении наконечника провода — номер колодки, а внутренняя цифра — условный номер штекера): К1 – реле включения очистителей фар; К2 – реле-прерыватель указателей поворота и аварийной сигнализации; К3 – реле очистителя ветрового стекла; К4 – реле контроля исправности ламп; К5 – реле включения стеклоподъемников; К6 – реле включения звуковых сигналов; К7 – реле включения обогрева заднего стекла; К8 – реле включения дальнего света фар; К9 – реле включения ближнего света фар; F1-F20 – плавкие предохранители
Распиновка разъемов блока предохранителей ВАЗ 2114 со стороны салона, подписаны все разъемы и номера пинов
Очень часто источником проблемы является влага, особенно если в процессе эксплуатации автомобиля не чистить “ливневки” – вода тогда будет попадать в подкапотное пространство.
Особенно от этого страдает разъем Х11, вплоть до таких вот последствий:
Элементы платы и пайка так же приходят в удурчающее состояния из за систематического попадания воды в блок:
Что примечательно, выпускались и блоки, у которых разъем X11 расположен не сверху, как в большинстве случаев, а сбоку, вот:
Кстати плату монтажного блока – перегоревшие дорожки, отслоившийся лак, треснувшую пайку, окислы – все можно восстановить, тем самым сэкономив достаточно немалую сумму, блок предохранителей достаточно не дешевое удовольствие. Вот пример восстановленой и пропаянной платы от блока 2114 – вид ДО:
И соответственно после восстановительных работ, которые заключались в пропайке, промывке и частичной замене элементов разъемов + восстановление некоторых дорожек.
Ну и в догонку левая половина схемы 2114 – 2115, благодаря которой можно четко понять распиновку проводов по цветам:
Схема электрооборудования автомобилей ВАЗ 2115 – 20 (левая половина):
1 – блок-фары; 2 – противотуманные фары; 3 – датчик температуры воздуха; 4 – электродвигатель вентилятора системы охлаждения двигателя; 5 – колодки, подключаемые к жгуту проводов системы зажигания; 6 – выключатель подкапотной лампы; 7 – колодка для подключения к звуковому сигналу однопроводного типа; 8 – звуковой сигнал; 9 – датчик уровня омывающей жидкости; 10 – датчики износа колодок передних тормозов; 11 – датчик уровня масла; 12 – генератор; 13 – подкапотная лампа; 14 – датчик указателя температуры охлаждающей жидкости; 15 – стартер; 16 – аккумуляторная батарея; 17 – реле включения противотуманных фар; 18 – датчик уровня охлаждающей жидкости; 19 – датчик уровня тормозной жидкости; 20 – выключатель света заднего хода; 21 – моторедуктор очистителя ветрового стекла; 22 – датчик контрольной лампы давления масла; 23 – колодка для подключения к электродвигателю омывателя заднего стекла; 24 – электродвигатель омывателя ветрового стекла; 25 – комбинация приборов; 26 – монтажный блок.
Условная нумерация штекеров в колодках: А — колодки блок-фар; В — колодка электробензонасоса; С — колодки монтажного блока, выключателя зажигания, моторедуктора очистителя ветрового стекла; D — плафона освещения салона
Как известно, с завода изготовителя противотуманные фары не устанавливаются на ВАЗ-2114. Это дополнительная опция, которая доступна при продаже автомобиля в салоне официального дилера. Но, иногда, даже этот узел может выйти из строя. В данной статье рассмотрим, какие же причины возникновения поломки, а также методы их решения.
На видео ниже показан способ правильного подключения ПТФ к проводке ВАЗ-2114. Приведена подробная схема подключения:
Устройство электрооборудования и противотуманных фар на ВАЗ-2114
Общий вид противотуманных фар
Для того, чтобы понимать почему противотуманные фары вышли из строя необходимо немного знать о том, как устроено электрооборудование автомобиля в целом, а также схему подключения данного узла в общую электрическую цепь.
Итак, рассмотрим основную схему электрооборудования ВАЗ-2114:
Общая схема электрооборудования автомобиля включая ПТФ
А также, схемы непосредственного подключения противотуманных фар.
Причины выхода из строя
Теперь, когда разобраны все схемы электрического подключения противотуманных фар, можно перейти непосредственно к определению причин их неработоспособности или выхода из строя:
- Перегорание предохранителя.
- Сгорели лампочки.
- Окисление контактных соединений.
- Нет контакта на массу.
- Не работает кнопка.
- Отсутствует питание.
- Неверное подключение.
- Сломано реле.
Не горят лампы ПТФ (методы устранения неисправностей)
Теперь, когда все причины выделены, можно перейти непосредственно к рассмотрению вопроса решения проблемы. Для диагностических операций потребуется – тестер, а вот для ремонта – набор отверток, ключей и некоторые запасные части.
Теперь, рассмотрим, как в разных случаях необходимо решать проблемы.
Перегорание предохранителя
Схема предохранителей в монтажном блоке
Самая распространенная проблема среди электрообрудования. Перегорание предохранителя разрывает электрическую цепь, но при этом защищает детали от короткого замыкания. Стоит отметить, что на каждую фару идет свой предохранитель, поэтому необходимо проверить в монтажном блоке те, которые отмечены F8 и F9 . Номинально пропускаемый ток составляет 7,5А .
Если на автомобиле погасли обе противотуманки сразу, то в монтажный блок можно не лезть и дело в другой поломке.
Сгорели лампочки
Еще одной частой причиной не работающих противотуманных фар становится перегорание лампочек вследствие короткого замыкания или естественного эксплуатационного износа.
Новая лампа ПТФ и патрон вблизи
Для проверки исправности детали устанавливаем в посадочное место новую лампу, и если она горит, то дело точно в выходе из строя именно этого элемента.
Как и в предыдущем случае, сразу две лампы перегореть не могут.
Окисление контактных соединений
Из-за плохой герметизации окислился контакт ПТФ
Зачастую, еще одной проблемой становится то, что разъёмы подключения противотуманных фар непосредственно к блок-фарам окисляются и не дают надлежащего контакта, что может вызвать мигание или пропадания света.
В данном случае, методом лечения является зачистка контактной группы соединения разъемов.
Нет контакта на массу
Провод на массу с аккумулятора
Причиной отказа работы противотуманных фар становится то, что нет надежного контакта на массу.
Это связано с тем, что провод находится на открытом воздухе и на него влияют внешние факторы, что может привести к коррозионным повреждениям. Так, методом лечения неисправности является зачистка контактного соединения провода и массы.
Не работает кнопка
В процессе эксплуатации внутренние элементы кнопки выключения подвергаются износу и могут выходить из строя.
Поэтому, еще одним этапом диагностики не работающих противотуманных фар становится кнопка. В этом случае, не работать будут обе блок-фары. Диагностировать неисправность можно двумя способами: прозвонить соединения кнопки мультиметром на сопротивление, или установить новую кнопку и попробовать включить фары.
Кнопка включения противотуманных фар
Отсутствует питание на фишке ПТФ
Неисправность электропроводки или обрыв провода, особенно в зимнее время, может послужить тому, что на противотуманные фары не будет подаваться питание. Для того чтобы определить и устранить неисправности необходимо руководствоваться специальной монтажной схемой, которая представлена ниже.
Схема проверки питания противотуманных фар
Неверное подключение
Эта неисправность обычно встречается, когда автомобилист сам подключил противотуманные фары, но при этом где-то неверно соединил провода с реле или кнопкой.
Для устранения причины неисправности необходимо проверить все соединения согласно монтажной схемы подключения ПТФ и общей схемы электрооборудования автомобиля.
Сломано реле
Для того, чтобы всё работало правильно, как и в случае с фарами и стоп-сигналами, подключение противотуманных фар проводится через реле . Конечно, и оно не вечно – постоянный ток, который пробегает через контакты, а также короткие замыкания в бортовой сети могут вывести из строя этот элемент.
Установочный комплект ПТФ, реле отмечено стрелочкой
Диагностика проводится по аналогии с кнопкой. Необходимо или прозвонить контакты или установить новое реле, после чего проверить работоспособность.
Выход из строя самих противотуманных фар
Отражатель в хлам!
Рассмотрим картинку выше. Поскольку отражатель уже изношен, то его «осколки» проникают в фару и «наносят вред» самой лампе. В данном случае, лампа будет перегорать очень часто, и, если вторая фара в таком же состоянии, то будут перегорать обе сразу! А владелец будет искать коротыш!
Поэтому, старайтесь обращать внимание на состояние самой ПТФ.
Выводы
Установить причины не работающих противотуманных фар на ВАЗ-2114 достаточно легко и просто, но под силу далеко не каждому автомобилисту. Поэтому, если представление об автоэлектрике далеко и невозможно совершить диагностику и ремонт своими руками, рекомендуется обратиться на автосервис.
В состав электрической цепи автомобиля входят плавкие предохранители. Это компактные защитные устройства, которые созданы для того, чтобы беречь главные рабочие элементы от перегрузок. Перегрузками выступает повышенный ток, из-за которого оборудование может легко испортиться.
За счет плавления специальной вставки в предохранителе, цепь своевременно разрывается, не нанося вред оборудованию.
Впервые предохранители такого типа появились еще в далеком 19 веке, но до сих пор они широко применяются в автомобилестроении. Именно подобные предохранители или защитные устройства (ЗУ) служат на благо вашего ВАЗ 2114.
Немного о предохранителях
ЗУ указанного типа состоят из корпуса.
Его изготавливают преимущественно из специализированного стекла или керамики повышенной прочности. Плюс внутри корпуса расположена плавкая вставка. Вставку делают из сплава или токопроводящего металла.
У корпуса есть сразу несколько функций:
- Внутри него специальным методом вмонтируется плавкий элемент. При превышении номинальных показателей тока, вставка плавится или происходит ее разрыв;
- В камеру вставляется рабочая нить, которая гасит электрические дуги. Они возникают при разрыве цепи;
- В корпусе, в зависимости от типа предохранителя, есть контакты, с помощью которых происходит соединение с общей сетью.
На корпусе предохранителя имеется информация относительно технических характеристик ЗУ:
- Номинальный ток вставки;
- Номинальный ток корпуса, при котором элемент разрушается.
В зависимости от рабочих характеристик, защитные устройства могут быть:
- Быстродействующими;
- Низковольтными;
- Рассчитанные на средние показатели напряжения;
- Рассчитанные на высокие показатели напряжения.
В случае с автомобилями используются первые два типа предохранителей.
Определяющим показателем назначения ЗУ является токовая характеристика. От этого зависит, для каких именно целей подходит тот или иной предохранитель.
- Чтобы защитить электродвигатели, используют предохранители, способные выдержать номинальный ток и его превышение в течение довольно длительного времени, которое требуется для запуска механизма. Их преимущественно маркируют буквой g — эти предохранители защищают от перегрузки и короткого замыкания.
- Другой тип с маркировкой буквой «a» служат для защиты от коротких замыканий и тока чрезвычайно высокого напряжения. Их устанавливают только для защиты от коротких замыканий.
В зависимости от номинального показателя тока вставки, ГОСТом предусмотрена система цветовых обозначений:
Цвет
Номинальный ток
Блок предохранителей
На автомобиле ВАЗ 2114 предусмотрено в общей сложности два монтажных блока.
Первый и основной из них устанавливается в подкапотном пространстве над лобовым стеклом слева. Там располагаются реле и предохранители. Собственно, во многом из-за этого его называют чаще блоком предохранителе, а не монтажным блоком.
Крышка блока удерживается специальными пластиковыми фиксаторами, что позволяет легко отщелкнуть и снять ее. На внутренней стороне крышки есть схема предохранителей, номинальная сила тока каждого отдельного ЗУ.
Ни в коем случае не устанавливайте в монтажный блок ЗУ, сила тока которого превышает номинальные значения, предусмотренные схемой. Это может привести к поломкам электрооборудования.
Демонтированный БП
На изображении выше вы видите, что в углу блока располагается пинцет. Он специально включен в конструкцию, поскольку с его помощью выполняется демонтаж и установка новых предохранителей.
Всего БП включает в себя 17 действующих предохранителей (F1-F16) и еще четыре резервных — F17-F20.
Также для ВАЗ 2114 предусмотрен второй блок с предохранителями.
Он находится внутри салона под бардачком и полкой. Этот БП включает в себя следующие предохранители:
- Для топливного насоса. Номинальный ток -15А;
- Для реле вентилятора, датчика скорости, ДМРВ и датчика кислорода. У всех них номинальный ток составляет 7,5А;
- Для защиты блока зажигания и электронного блока управления двигателем. Их нормальный ток также 7,5А.
Назначение ЗУ
Чтобы оперативно решать вопросы с вышедшими из строя предохранителями, владельцам ВАЗ 2114 следует разобраться, какой ЗУ для чего предназначен. Так вам будет намного проще ориентироваться в обозначениях. Воспользуйтесь специальной таблицей.
Схема БП
Обозначение
Номинальный ток вставки
Назначение
Защита лампочек задних противотуманных фар
Поворотные лампы левой и правой стороны, лампа аварийного сигнала, реле-прерыватель поворотных ламп и аварийка
Защита лампочек внутри салона и багажника, цепи бортового компьютера, подвески зажигания, ламп торможения, лампы Check Engine
Предохранитель переключателя в цепи подогрева стекла двери багажника, контакты переноски
Защита цепи сигнального гудка и переключателя, электрического двигателя вентилятора системы охлаждения
Защита цепи электростеклоподъемников и их переключателей, контактов
Защищает три электромотора — отопителя, омывателя лобового стекла и очистителя фар.
Отвечает также за прикуриватель, освещение в бардачке и обмотку переключателя подогрева стекла двери багажника
Защищает лампы правой передней противотуманки
Защищает лампы левой передней противотуманки
Защита ламп левых габаритов, номерного знака, подкапотного освещения, приборной панели, выключателя с рычагами отопления, сигнальной лампы габаритов
Защита ламп правых габаритов
Защита правой лампы ближнего света
Защита левой лампы ближнего света
Защита левой фары дальнего света и сигнальной синей лампы включения дальних фар
Защита правой фары дальнего света
Защита лампы и переключателя поворотов, аварийки, белой лампы заднего хода, питания приборного блока, маршрутного компьютера, обмотки генератора, лампочки сигнала малого давления масла, стояночного тормоза, тормозной жидкости и низкого заряда аккумулятора
Замена ЗУ
Если работа двигателя становится нестабильной, в электросети возникают проблемы, перегорают лампочки или перестают работать электрические приборы, первым делом следует проверить эффективность и целостность предохранителей.
Для этого выполняются следующие мероприятия.
- Определите расположение предохранителей, которые могут выйти из строя. Схему вы уже знаете, обозначения также вам хорошо знакомы. Потому остается понять, ЗУ следует искать под капотом или в блоке внутри салона.
- Обязательно обесточьте автомобиль. Для этого достаточно просто снять с аккумуляторной батареи минусовую клемму.
- Снимите пластиковые фиксаторы, с помощью которых удерживается пластиковая крышка монтажного блока. Вот так можно легко снять блок.
- Снимите с крепления пинцет, который располагается прямо внутри монтажного блока рядом с предохранителями и реле.
- Пинцетом захватите устройство, которое вы подозреваете в поломке, и вытащите.
- Теперь нужно действительно убедиться, что предохранитель перегорел и не работает. Для этого визуально осмотрите плавкий элемент. Если он оторвался или деформировался, значит, защита сработала, а потому предохранитель придется заменить.
- Но не всегда визуальным методом можно обнаружить поломку ЗУ. В таком случае придется воспользоваться тестером.
- Добравшись до истины, то есть определив, что защитное устройство вышло из строя, его достаточно будет заменить на новое.
Правила безопасности
Теперь еще несколько правил безопасности:
- Ни в коем случае не вставляйте на место сломанных ЗУ самодельные устройства и перемычки;
- Никогда не устанавливайте на посадочные места предохранители, номинальный ток которых превышает значения, указанные на крышке корпуса. Это может привести к короткому замыканию и возгоранию автомобиля;
- Не используйте металлические отвертки и прочие инструменты из металла при работе с монтажным блоком. Это касается даже условий, если машина обесточена, то есть аккумулятор отключен.
Предохранители на противотуманки где находятся? – “Моя Соната”
Сейчас этот форум просматривают: HalD2n и 6 гостей
- All_maz
- Новичок
- Сообщения: 3
- Зарегистрирован: 13 авг 2010, 09:14
- Авто:
- Откуда: Екатеринбург
Предохранители на противотуманки где находятся?
- Цитата
#64861
Сообщение All_maz »
Всем привет!!!
Подскажите пожалуйста, не горят противотуманные фары (у меня они запаралелены с задними).
Думаю сгорел предохранитель, найти не могу какой он номер??? и плизз скиньте кто нибудь ссылку что ли с этими предохранителями (обознаечениями), а то я вечно весь инет облажу чтоб найти предохранитель . За ранее спасибо!!!
Вернуться к началу
- PapaKarlo
- Бывалый
- Сообщения: 803
- Зарегистрирован: 14 июн 2010, 10:50
- Авто:
- Откуда: СССР
Вернуться к началу
- vitalson
- Новичок
- Сообщения: 1
- Зарегистрирован: 20 ноя 2010, 19:34
- Авто:
- Откуда: Челябинск
- Цитата
#66124
Сообщение vitalson »
Помогите разобраться с часами.
…неработают совсем….через какой предохранитель они работают.. сигнал кстати тоже…… может они вместе сидят….на одном “преде” ?
Вернуться к началу
- Красноармеец
- Я тут живу
- Сообщения: 2087
- Зарегистрирован: 01 апр 2010, 16:50
- Авто: IX35, 4WD, Style, 2011
- Откуда: М.о.
- Цитата
#66129
Сообщение Красноармеец »
Сигнал висит на предохранителе HORN, который стоит в блоке предохранителей под капотом, а часы паралелятся с майфуном и приборкой и стоит это пред в блоке, который находится в салоне, по ссылке в предыдущем посте есть схемы всех предохранителей на 3-х страницах.
А про часы, вроде были темы, возможно что-то сгорело в них самих. Вот есть вот такая: http://mysonata.ru/chasy-t157-60.html?h … асы#p62465
Была Sonata V 2,0 MT-2 Shind&Shreki&Catsmotorstuning&desing 2008
Теперь IX35
Вернуться к началу
- Supper_men
- Потихоньку вливаюсь
- Сообщения: 28
- Зарегистрирован: 22 ноя 2010, 13:59
- Авто:
- Откуда: Новочебоксарск
- Цитата
#69094
Сообщение Supper_men »
Здравствуйте.
Подскажите где находятся предохранители стеклоподъемников соната 5. Заранее спасибо.
Вернуться к началу
- помор
- Аксакал
- Сообщения: 4066
- Зарегистрирован: 27 окт 2008, 10:50
- Авто:
- Откуда: Москва СЗАО Тушино
- Цитата
#69099
Сообщение помор »
vitalson
№ 24 (10А) магнитола,часы,комбинация приборов.
Supper_men
Если по пятой Сонате,то в моторном отсеке POWER WINDOW (40А)
У вас нет необходимых прав для просмотра вложений в этом сообщении.
Черная”Соня”2004г.,ТагАЗ,2л,ручка.Водителя зовут Стас.
Даже у плохого модератора,есть свои плюсы…
Вернуться к началу
- Supper_men
- Потихоньку вливаюсь
- Сообщения: 28
- Зарегистрирован: 22 ноя 2010, 13:59
- Авто:
- Откуда: Новочебоксарск
Вернуться к началу
- Владимир1987
- Новичок
- Сообщения: 1
- Зарегистрирован: 16 дек 2010, 22:30
- Авто:
- Откуда: Саратов
- Цитата
#74231
Сообщение Владимир1987 »
Подскажите при включении стеклоочистителей раздался громкий хлопок под капотом и работа их прекратилась
Вернуться к началу
- Noks1
- Модератор Форума
- Сообщения: 5548
- Зарегистрирован: 05 апр 2010, 14:06
- Авто: Hyundai Terracan 3,5
- Откуда: Воронеж
- Цитата
#74267
Сообщение Noks1 »
Владимир1987
, а моторчик жужжжжжит? Если моторчик работает, то скорее всего трапеции кирдык.
В любом случае снимай пластиковые панели перед передним стеклом и смотри. Если ни разу не снимал, то придётся помучатся с выниманием пистонов. Они там мелкие и ломучии. Я мучаться не стал и сломал их и поставил на саморезы.
Сонатовод 2001-2010 гг – Была Соната 3 GLS 1998г. дв.1,8 SOHC, МКПП, Климат. Сейчас Терракан дв.3,5(бензин)V6/ГБО OMVL,АКПП, 4WD ТОD, кожа, климат, 2005г.
Вернуться к началу
- mikkov
- Новичок
- Сообщения: 19
- Зарегистрирован: 31 авг 2010, 12:47
- Авто:
- Откуда: Могоча
- Цитата
#87015
Сообщение mikkov »
Здрасте!!! У меня проблемка маленькая, горит предохранитель ближнего света, который под капотом находится.
Причем горит не сразу, как при КЗ, а постепенно сначала нагревается, даже видно как нить в предохранителе шевелится , а потом горит. Ставил предохранитель 20А, греется по-маленьку но не горит(До дому надо было добираться). Может напряжение большое??? А может еще что, подскажите пож-та!!!
Вернуться к началу
- риддер
- Влился
- Сообщения: 277
- Зарегистрирован: 06 май 2010, 08:59
- Авто:
- Откуда: нефтеюганск
Re: Предохранители
- Цитата
#87023
Сообщение риддер »
какой у тебя мощности лампы в ближнем? может перебор.
бежевая “Соната” ТАГаз -ВЕТА-2л.,механика.2008г. GLS.
Вернуться к началу
- Ильнарик
- Потихоньку вливаюсь
- Сообщения: 90
- Зарегистрирован: 14 ноя 2010, 09:56
- Авто:
- Откуда: Нефтекамск
Re: Предохранители
- Цитата
#96970
Сообщение Ильнарик »
Не работает отопление Соня5 Не подскажете, где и какой стоит предохранитель на вентилятор?
Вернуться к началу
- Alex-S
- Новичок
- Сообщения: 22
- Зарегистрирован: 21 дек 2010, 18:25
- Авто:
- Откуда: Подольск
Re: Предохранители
- Цитата
#104608
Сообщение Alex-S »
У меня проблемка Замкнула кнопка топливного бака, где стоит предохранитель
2007г.
2.0 механика кожа
Вернуться к началу
- Tigere
- Потихоньку вливаюсь
- Сообщения: 90
- Зарегистрирован: 18 апр 2010, 18:45
- Авто:
- Откуда: Рыбинск
- Цитата
#132988
Сообщение Tigere »
Доброе время суток. подскажите пожалуйста, раньше когда включал габариты, такое ощущение что как бы реле включалось. Сейчас такого не происходит и не горят габариты (передние и задние) и панель приборов. Где может быть находиться эта релюха и как ее проверить. В салоне там много их, а вот какая именно. Предохранители целые все.
Заранее благодарен.
Соната 2,0. 2001г.в. 136л.с. ручка.
Вернуться к началу
- xerson
- Потихоньку вливаюсь
- Сообщения: 63
- Зарегистрирован: 07 ноя 2010, 23:56
- Авто:
- Откуда: спб
- Цитата
#141728
Сообщение xerson »
кирдык трапеции….
меняй стоит она не дорого…ремонтр трапеции не советую, на себе испробовал, раз 10 разбирал ставил обратно)))))(и пальцы смазывал и ремонтировал треснувшие пласмаски и т.д.) все это того не стоит, цена вопроса незначительна.
…
меняй на новую и забудь…
маленький нюанс при постановке трапеции, перед тем как снимать обрати внимание до мелочей в каком направлении стоит вся кострукция, небольшое отклочения от градусов наклонения движущихся ребер(назову их так) сулит много гемора по настройке движения дворников.
Спб sonata-5 AT4, 2006 год Тагаз
Вернуться к началу
- Хирург
- Новичок
- Сообщения: 5
- Зарегистрирован: 06 окт 2010, 17:37
- Авто:
- Откуда: Екатеринбург
- Цитата
#142069
Сообщение Хирург »
Доброго времени суток! Подскажите пожалуйста, оплавился предохранитель №18 SPARE(30A) стоит (25А) на что он идет и №30 RR HTD (30A) на что этот идет??? Нигде не могу найти инфу.
У меня Соната5.Информация очень- очень нужна. Заранее благодарю!!!
Вернуться к началу
- Царь
- Царь
- Сообщения: 1735
- Зарегистрирован: 28 авг 2010, 13:02
- Авто:
- Откуда: Москва,Вязьма
- Цитата
#142132
Сообщение Царь »
Я так понимаю речь идёт о предохранителях под капотом.
Хирург писал(а):№18 SPARE(30A)
Это запасной и оплавиться он не мог.Скорее на это место торнули уже оплавившийся.
Хирург писал(а): №30 RR HTD (30A)
Обогрев заднего стекла.
Сонька 2005/2л./механика/МТ2/сириус(131л.с.)
Вернуться к началу
- Хирург
- Новичок
- Сообщения: 5
- Зарегистрирован: 06 окт 2010, 17:37
- Авто:
- Откуда: Екатеринбург
- Цитата
#142269
Сообщение Хирург »
Спасибо огромное.
А с чем связано, то что №30 расплавился? где может контакт ослабнуть? может ли быть связано с тем, что одна нитка обогрева не работает ( там бывший хозя наклеил транзит на скотч )? Посоветуйте, пожалуйста, чего делать….
Так же ОГРОМНАЯ просьба киньте ссылку или файл с расшифровкой предохранителей подкапотных и салонных.
На форуме смотрел , чет не нашел. Заранее благодарствую
Вернуться к началу
- 4349291
- Новичок
- Сообщения: 1
- Зарегистрирован: 26 апр 2012, 11:12
- Авто:
- Откуда: Moscow
- Цитата
#216818
Сообщение 4349291 »
Парни,всем привет. У меня соната пять тагаз, сгорел предохранитель прикуривателя, подскажите где он расположен и как добраться до блока предохранителей. Как он маркируется.
Спасибо
Вернуться к началу
Вернуться в «EF: Электрика и свет»
Перейти
- ↳ Коммерческие предложения
- ↳ Предложения товаров
- ↳ Предложения услуг
- ↳ ФАЙЛООБМЕННИК
- Мир Hyundai Sonata
- ↳ Hyundai Sonata DN8 (2019-)
- ↳ DN8: Выбираем, сравниваем, покупаем
- ↳ DN8: Технические характеристики
- ↳ DN8: Дилеры, гарантия и ТО
- ↳ DN8: Допоборудование и тюнинг
- ↳ DN8: Двигатель
- ↳ DN8: Коробка передач и сцепление
- ↳ DN8: Подвеска, рулевое управление, приводы колес
- ↳ DN8: Тормозная система
- ↳ DN8: Топливно-воздушная система
- ↳ DN8: Система охлаждения
- ↳ DN8: Выхлопная система
- ↳ DN8: Электрика и свет
- ↳ DN: Кузов и салон, системы вентиляции, отопления и кондиционирования
- ↳ Hyundai Sonata LF 2014-, LF фейслифт 2017-
- ↳ LF: Выбираем, сравниваем, покупаем
- ↳ LF: Технические характеристики
- ↳ LF: Дилеры, гарантия и ТО
- ↳ LF: Допоборудование и тюнинг
- ↳ LF: Двигатель
- ↳ LF: Коробка передач и сцепление
- ↳ LF: Подвеска, рулевое управление, приводы колес
- ↳ LF: Тормозная система
- ↳ LF: Топливно-воздушная система
- ↳ LF: Система охлаждения
- ↳ LF: Выхлопная система
- ↳ LF: Электрика и свет
- ↳ LF: Кузов и салон, системы вентиляции, отопления и кондиционирования
- ↳ Hyundai Sonata YF (i45, Y20) 2010-
- ↳ YF: Выбираем, сравниваем, покупаем
- ↳ YF: Технические характеристики
- ↳ YF: Дилеры, гарантия и ТО
- ↳ YF: Допоборудование и тюнинг
- ↳ YF: Двигатель
- ↳ YF: Коробка передач и сцепление
- ↳ YF: Подвеска, рулевое управление, приводы колес
- ↳ YF: Тормозная система
- ↳ YF: Топливно-воздушная система
- ↳ YF: Система охлаждения
- ↳ YF: Выхлопная система
- ↳ YF: Электрика и свет
- ↳ YF: Кузов и салон, системы вентиляции, отопления и кондиционирования
- ↳ Hyundai Sonata NF 2005-2010
- ↳ NF: Выбираем, сравниваем, покупаем
- ↳ NF: Технические характеристики
- ↳ NF: Дилеры и гарантия
- ↳ NF: Тюнинг и доп. оборудование
- ↳ NF: Двигатель
- ↳ NF: Коробка передач и сцепление
- ↳ NF: Подвеска, рулевое управление, приводы колес
- ↳ NF: Тормозная система
- ↳ NF: Топливно-воздушная система
- ↳ NF: Система охлаждения
- ↳ NF: Выхлопная система
- ↳ NF: Электрика и свет
- ↳ NF: Кузов и салон, системы вентиляции, отопления и кондиционирования
- ↳ Hyundai Sonata EF + ТАГАЗ (1999-2011)
- ↳ EF: Выбираем, сравниваем, покупаем
- ↳ EF: Помогите оценить машину
- ↳ EF: Технические характеристики
- ↳ EF: Дилеры, гарантия и ТО
- ↳ EF: Тюнинг Сонаты
- ↳ EF: Двигатель
- ↳ EF: Коробка передач и сцепление
- ↳ Тех. жидкости (масло, антифриз, тормозная жидкость)
- ↳ EF: Подвеска, рулевое управление, приводы колес
- ↳ EF: Тормозная система
- ↳ EF: Топливовоздушная система
- ↳ EF: Система охлаждения двигателя
- ↳ EF: Выхлопная система
- ↳ EF: Электрика и свет
- ↳ EF: Кузов и салон, системы вентиляции, отопления и кондиционирования
- ↳ EF: Чудесное и неведомое
- ↳ Hyundai Sonata I, II, III (до 1999г)
- ↳ OLD: Технические характеристики и общая информация
- ↳ OLD: Двигатель
- ↳ OLD: Коробка передач и сцепление
- ↳ OLD: Подвеска, рулевое управление, приводы колес
- ↳ OLD: Тормозная система
- ↳ OLD: Топливно-воздушная система
- ↳ OLD: Система охлаждения двигателя
- ↳ OLD: Выхлопная система
- ↳ OLD: Электрика и свет
- ↳ OLD: Кузов и салон, системы вентиляции, отопления и кондиционирования
- ↳ Чип-тюнинг
- ↳ Чип-тюнинг от Sportline
- ↳ База знаний по общим вопросам
- ↳ Книги и программы по обслуживанию и ремонту Hyundai Sonata
- ↳ Каталожные номера деталей. Запросы по VIN.
- Клуб Hyundai Sonata
- ↳ Клубные вопросы
- ↳ Атрибутика Клуба
- ↳ Совместные закупки
- ↳ Одноклубникам по секрету 😉
- ↳ Клубная взаимопомощь
- ↳ Дружественные ресурсы
- ↳ Добрые дела Клуба
- ↳ Соната.Фото
- ↳ Филиалы Клуба. Встречи Соната Клуба
- ↳ Москва и область
- ↳ Питер и Ленобласть
- ↳ Ростов-на-Дону
- ↳ Встречи Ростовского филиала
- ↳ Краснодарский край
- ↳ Ставропольский край
- ↳ Таганрог
- ↳ Башкирия
- ↳ ХМАО
- ↳ Тульская область
- ↳ Томская область
- ↳ Татарстан
- ↳ Ярославская обл.
- ↳ Курская обл.
- ↳ Брянская обл.
- ↳ Калужская обл.
- ↳ Липецкая обл.
- ↳ Разанская обл.
- ↳ Чувашия
- ↳ Белгородская обл.
- ↳ Владимирская обл.
- ↳ Воронежская обл.
- ↳ Новгородская обл.
- ↳ Тверская обл.
- ↳ Нижегородская обл.
- ↳ Омская область
- ↳ Мурманская обл.
- ↳ Будем знакомы (для новичков)
- ↳ Приветы, поздравления и хабы-хабы
- ↳ С нами навсегда
- ↳ Партнеры Клуба Hyundai Sonata
- ↳ Проект “Клубный Гараж”
- ↳ Клубный Гараж г. Тула
- ↳ Клубный Гараж г. Ростов-на-Дону
- ↳ Гараж Шинда (Москва)
- ↳ Путешествия одноклубников
- ↳ Все о сайте MySonata.ru – вопросы, пожелания, предложения
- ↳ Черный список
- ↳ Комната отдыха
- ↳ Мир автомобилей
- ↳ Женская лига
- ↳ Немного о политике
- ↳ 100% оффтоп
- ↳ Корзина (Архив тем)
- Дела автомобильные
- ↳ Официальные дилеры и дистрибьюторы Hyundai
- ↳ Полезные адреса и ссылки
- ↳ Музыка и мультимедиа
- ↳ GPS навигация
- ↳ Всё о шинах и дисках (кроме продажи)
- ↳ Противоугонные системы
- ↳ Страхование автомобиля
- ↳ Правовой уголок
- ↳ Безопасность дорожного движения
- Отзывы и мнения
- ↳ Положительные отзывы
- ↳ Негативные отзывы
- ↳ Нейтральные отзывы
- Частные объявления (куплю-продам)
- ↳ Автомобиль (Соната любого модельного года)
- ↳ Запчасти для Hyundai Sonata YF (2010-)
- ↳ Запчасти для Hyundai NF (2004-2010)
- ↳ Запчасти для Sonata IV и V поколения она же EF (1998-2010, ТагАЗ)
- ↳ Запчасти для Sonata 1-III поколений (до 1998)
- ↳ Принадлежности к авто
- ↳ Шины и диски
- ↳ Разные нужные штуки
оборудование
жидкости (масло, антифриз, тормозная жидкость)
Запросы по VIN.
Ростов-на-ДонуКак подключить противотуманки через реле
15 январь 2015 Лада.
Онлайн 2 521 258 313
Блок реле и предохранителей также называют монтажным блоком или черным ящиком. В случае поломки автомобиля связанной с электрооборудованием, в первую очередь проверяют предохранители и реле. Если предохранитель перегорел, то перед его заменой следует сначала определить причину его перегорания.
Подключение ПТФ через реле и кнопку
Во время ненастья эффективность фар головного света заметно снижается, что не только делает управление автомобилем менее комфортным, но и сказывается на безопасности поездки.
Световой луч фар ближнего и дальнего света отражается от капель дождя и частичек водяного пара во время тумана, образуя плотную белую пелену.
Настоящим спасением для водителя в таких погодных условиях станут противотуманные фары (ПТФ), которые дают плоский и широкий горизонтальный луч света.
Он стелется над дорогой, хорошо подсвечивая обочину, улучшая видимость самого автомобиля для водителей встречных авто.
Штатные ПТФ редко встречаются в базовых комплектациях автомобилей, однако при желании противотуманки всегда можно приобрести отдельно и установить самостоятельно. Для этого достаточно иметь базовые знания в области электротехники и электроники.
Вот так выглядит схема подключения кнопки ПТФ через реле:
На ней все предельно просто и понятно.
- С аккумуляторной батареи плюс через предохранитель идет на контакт реле (30) и далее с контакта (85) идет на один контакт кнопки включения/выключения ПТФ.
- На второй контакт кнопки подается минус.
- Далее с контакта реле (87) плюс идет на лампы противотуманных фар.
- К контакту (86) подключается минус.
Обратите внимание на то, что каждая модель автомобиля имеет свои особенности, поэтому схема может корректироваться.
БП нового образца
Здесь схема монтажного блока устроена немного иначе, но она более актуальна для владельцев ВАЗ 2109, поскольку большая часть девяток, сохранившихся в эксплуатации до наших дней, являются модернизированными версиями.
Схема актуальна как для карбюраторных, так и инжекторных типов двигателей.
Номер предохранителя
Номинальный ток
Электрическая цепь, за которую отвечает
Обмотка реле вентилятора радиатора, электрическая цепь переключателя и электродвигателя печки
Выключатель аварийки в режиме поворотных указателей, прерыватель поворотных сигналов, переключатель поворотных сигналов, сигнальная лампа поворотников, контрольная лампа поворотников, выключатель оптики заднего хода, лампы заднего хода, тахометр, вольтметр, указатель уровня бензина, датчик уровня бензина, контрольная лампа уровня бензина, указатель температуры ОЖ, датчик температуры, контрольная лампа и датчик аварийного давления масла, лампа аварийного состояния тормозов, выключатель гидропривода тормозной системы, выключатель ручного тормоза
Выключатель и лампочки стоп-сигнала, плафон подсветки салона
Лампы освещения номеров, контрольная лампа включения габаритов, лампа подсветки ручек отопителя и прикуривателя, плафон подсветки бардачка, выключатель и лампа подсветки приборного щитка
Клаксон, выключатель клаксона, электромотор вентилятора радиатора
Лампа левых габаритов, лампа левых задних габаритов
Лампа правого габарита, лампа правого заднего габарита, выключатель противотуманок, контрольная лампа противотуманок
Выключатель и прерыватель указателей поворотников, лампы указателей поворотников, контрольная лампа в режиме аварийки
Прикуриватель, розетка для лампы переноски
Дальний свет правой фары
Дальний свет левой фары, контрольная лампа дальней оптики
Ближний свет правой фары
Ближний свет левой фары
Новый БП
Что касается реле в монтажном блоке нового образца для ВАЗ 2109, то здесь распиновка следующая.
Номер реле
Его функции
Без него двигатель омывателя заднего стекла работать не будет
Отвечает за работу ламп поворотников и световую сигнализацию
Обеспечивает работы стеклоочистителя лобового стекла
Защищает лампы стоп сигналов и габариты автомобиля
Обеспечивает работу фонарей дальнего света
Гарантирует работу устройства омывателя оптики
Защищает мотор электростеклоподъемников, если таковые установлены на вашем автомобиле
Звуковой сигнал или просто клаксон
Защищает от повышенного напряжения, идущего на вентилятор системы охлаждения двигателя
Отвечает за работу устройства обогрева заднего стекла
Обеспечивает работу фонарей ближнего света
Необходимо не просто понимать расположение того или иного предохранителя, реле, но также знать, как заменить вышедший из строя элемент.
Инструкция — как подключить противотуманки через реле и кнопку на примере Шевроле Нива
Как видно из представленной выше схемы, для подключения противотуманок понадобятся:
- сами ПТФ;
- реле противотуманных фар;
- кнопка включения/выключения фар;
- предохранитель 10 А;
- провода и соединительные клеммы.
Для работы также понадобятся некоторые инструменты: отвертки, острый нож для зачистки проводов и изолента.
Работу по установке и подключению противотуманок через реле и кнопку выполняем в следующей последовательности (рассмотрим на примере Шевроле Нива):- Определяем место расположения реле. Поскольку данный компонент имеет небольшие размеры, его можно без труда спрятать за приборной панелью.
- Определяем место расположения кнопки включения/выключения ПТФ;
- Отмеряем необходимую для подключения длину проводов;
- Далее протягиваем медный провод от контакта 30 к аккумулятору (+), предварительно установив в удобном месте предохранитель на 10 Ампер;
- Подключаем кнопку противотуманных фар к контакту 85 и устанавливаем в выбранное место. Как правило, кнопка передних ПТФ устанавливается на место штатных кнопок, где стоит заглушка;
- Контакт реле 86 в любом удобном месте соединяем с массой;
- Устанавливаем противотуманные фары. Производители позаботились о том, чтобы те владельцы, которые пожелают установить противотуманные фары, не выдумывали «велосипед». В передних бамперах Шевроле Нива для этого предусмотрены специальные ниши, которые закрыты заглушками. Для того чтобы их снять необходимо с внутренней стороны бампера открутить саморезы. Вставляем фары и смотрим на обозначения проводов.
- Плюсовой провод на них подаем с контакта 87, минус — с кузова авто;
- Проводим тестирование.
Производители позаботились о том, чтобы те владельцы, которые пожелают установить противотуманные фары, не выдумывали «велосипед». В передних бамперах Шевроле Нива для этого предусмотрены специальные ниши, которые закрыты заглушками. Для того чтобы их снять необходимо с внутренней стороны бампера открутить саморезы. Вставляем фары и смотрим на обозначения проводов.ВИДЕО ИНСТРУКЦИЯ » alt=»»>
Полезные правила — надо знать
При выборе самих противотуманок и места для их расположения следует внимательно ознакомиться с принятыми нормами, которые строго прописаны в ПДД.
Так, на территории России допускается установка только заводских ПТФ, прошедших сертификацию. Подтверждением этого является знак Е22 в круге, который наносится на корпус ПТФ.
- Самих противотуманок должно быть две штуки — не больше и не меньше.
- Установлены они должны быть на расстоянии не более 40 см от кромки рассеивателя бокового габарита и не ниже 25 см от уровня поверхности дорожного покрытия. У большинства современных автомобилей на бампере предусмотрены штатные места для установки ПТФ.
- Если данной комплектацией противотуманки не предусмотрены, на их место ставятся заглушки, которые легко извлекаются и на их место монтируются ПТФ.
У большинства современных автомобилей на бампере предусмотрены штатные места для установки ПТФ.В большинстве противотуманных фар, представленных на рынке, применяется стандартная однонитевая лампа категории Н1. Включаться ПТФ должны только вместе с габаритными огнями.
Неправильная установка противотуманные фар может привести к возникновению ДТП или будет вызывать дискомфорт у водителей встречных автомобилей. Соблюдайте все правила, и вы никогда не попадете в неприятную ситуацию.
предохранитель и элементы, ГОСТ, как читать чертежи, розетки
Правильно разбираться в электрических схемах можно, если сперва ознакомиться с условными обозначениями Все мы пользуемся разного рода электротехникой и радиотехникой. Мы покупаем ее в магазинах, на рынках, заказываем в интернете и даже изготавливаем самостоятельно.
Каждый электроприбор состоит из ряда различных деталей, схем, резисторов и так далее. И каждая из этих деталей имеет свое условное обозначение. Конечно, если вы рядовой обыватель, не интересующийся строением ваших домашних помощников, вам эти символы вряд ли когда-нибудь понадобится, однако если вы увлекаетесь ремонтом и усовершенствованием электроприборов, то основные обозначения вам знать обязательно.
Что такое обозначения на электрических схемах
Каждый человек, старше 7 лет умеет читать. И вы, наверное, знаете, что чтобы прочитать текст нужно обязательно знать буквы, и правила, по которым их следует между собой совмещать. Чтение электрических схем для начинающих может оказаться настоящей проблемой, так как для этого тоже нужно знать значение символов и правила их совмещения.
В электрических схемах, условные значения описывают состав и работу электрооборудования, благодаря таким символам можно вкратце описать всю полезную информацию.
Все электросхемы имеют условные графические (УГО), буквенные или буквенно-цифровые обозначения.
Эти символы обозначают элементы и связи деталей электроприборов. Существуют таблицы для чайников, в которых обозначается расшифровка каждого символа.
На чертежах УГО обозначаются в виде линей, квадратов, треугольников, кружков, овалов, пунктира и точек. Они сочетаются между собой по системе, которая предусмотрена стандартами ГОСТ. С помощью условных буквенных и графических изображений можно изобразить розетки, батареи, кнопки различных устройств и так далее.
Кроме обозначений самих устройств, на изделия наносятся знаки, поясняющие работу элементов. Так графические обозначения отмечают только основную функцию контакта. А специальные знаки, нанесенные на детали вроде кнопок и фотореле, помогают найти на схеме все необходимые части изделия.
Количество условных обозначений постоянно увеличивается. Их составляют для новых деталей с учетом основных правил и нормативов, по примеру уже существующих устройств.
Итак, условные обозначения – это знаки позволяющие производителю кратко описать строение, работу и предназначение своего изделия.
Полный обзор УГО, вы найдете в специальных таблицах.
Обозначения по ГОСТ электрических элементов на схемах
Условные обозначения в электрике обязательно согласуются с нормами ГОСТ. Благодаря такой стандартизации вы сможете по одному принципу прочитать схемы разных производителей.
Как правило, все условные обозначения в схемах должны соответствовать стандартам ГОСТ
Данные стандарты обозначения элементов электроприборов и линий электроснабжения были разработаны российским научно-исследовательским институтом машиностроения. Однако их приняли для себя и другие страны бывшего СССР.
Требования к установке противотуманных фар
Правила установки прописаны в ПДД ГОСТ 8769-75. Если в конструкции авто не предусмотрены готовые места под монтаж, их можно вынести отдельно, либо переделать бампер. Последний вариант несколько сложен, потому что указанная доработка приводит к внесению изменений в конструктивную схему транспортного средства, что приравнивается к частичному переоборудованию.
Указанный ранее стандарт диктует правила монтажа ПТФ.
- Количество противотуманок – не более двух штук.
- Между боковой плоскостью и источником света не должно быть более 40 сантиметров расстояния.
- Минимальная высота установки – 25 сантиметров от дорожного покрытия.
- Световое отверстие противотуманки должно располагаться ниже, чем верхняя точка проема ближнего света.
- Противотуманный свет разрешено включать только вместе с лампочками габаритов.
- Угол видимости составляет 15 градусов в вертикальной плоскости и 45 градусов – в горизонтальной. Максимальная величина отклонения от указанных значений составляет десять градусов.
Обратите внимание! При отсутствии штатных мест, где можно установить ПТФ, их придется подобрать вручную. Ведь эту процедуру надо выполнять правильно, согласно требованиям действующего законодательства.
Еще один момент. Завершив установку, иногда может понадобиться регулировка фар.
Это нужно, чтобы угол, под которым световой поток падает на дорогу, был правильным.
Схема предохранителей
- К1 – реле очистителей фар.
- К2 — реле указателей поворота и аварийной сигнализации.
- К3 — реле очистителя ветрового стекла.
- К4 — реле контроля исправности ламп.
- К5 — реле стеклоподъёмников.
- К6 — реле звуковых сигналов.
- К7 — реле обогрева заднего стекла.
- К8 — реле дальнего света фар.
- К9 — реле ближнего света фар.
- F1-F20 — плавкие предохранители.
Второй «блок» находится под торпедой со стороны передних пассажирских ног. Для доступа к нему нужно всего лишь открутить несколько креплений при помощи крестовой отвертки. Почему в кавычках, да потому что как такого блока нет, там находится ЭБУ (мозги) и 3 предохранителя + 3 реле.
Схемы установки противотуманных фар
Подключение противотуманных фар возможно двумя способами – параллельным и последовательным.
Установка через реле
Старайтесь не подключать противотуманки автономным способом.
В этом случае они включаются независимо, но каждая фара способна высадить аккумуляторную батарею в ноль за несколько дней. Эта схема задействует провод зажигания, ведущий к режиму +ACC, либо плюс габаритов.
Второй вариант – с использованием зажигания. Питание ведут с плюсового провода замка зажигания. Для его поиска понадобится вольтметр. Кустарная проверка лампочкой способна может повредить штатную электронику автомобиля.
Установка через кнопку
В случае использования кнопки подключить плюсовой провод придется не через отдельный предохранитель на аккумуляторной батарее. Тут он не понадобится. Достаточно найти любой провод с напряжением, появляющимся, когда водитель включает зажигание.
Важно! Эта схема питания удобна для забывчивых хозяев, которым свойственно не выключать противотуманные фары после остановки двигателя. Они перестанут гореть, как только водитель вытянет ключ из замка зажигания.
Демонтаж и замена
Если у вас вышло из строя то или иное оборудование, необходимо первым делом проверить состояние предохранителя, отвечающего за него.
На практике снять и удалить непригодный более предохранитель или реле не сложно. Для этого вам нужно:
- Поднять капот и отключить минус от аккумуляторной батареи. Поскольку вы работаете с блоком предохранителей, отвечающим за электрооборудование, под напряжением автомобиль в этот момент быть не должен;
- Отыскать монтажный блок. Располагается он в подкапотном пространстве напротив места водителя прямо под лобовым стеклом. Сверху блок закрыт пластиковой крышкой. Чтобы ее снять, просто отожмите фиксаторы по бокам;
- Снять крышку и посмотреть на обратную ее сторону. Там нанесена электросхема, где обозначено место расположения того или иного предохранителя, реле. Просто найдите тот элемент, который отвечает за вышедшее из строя оборудование согласно таблицам, приведенным выше;
- Удалите предохранитель. Во всех монтажных блоках предусмотрено наличие специальных щипцов. Вручную удалять предохранители не рекомендуется. Реле удаляются небольшими покачиваниями вверх и вниз;
- Замените вышедший из строя компонент.
Выход из строя предохранителя определяется по расплавленной нити. Это плавкие элементы, которые плавятся и замыкают контакты, не позволяя оборудованию пострадать от чрезмерного напряжения.
Все, осталось только заменить элемент блока предохранителей, закрыть крышку, вернуть на место клемму от аккумулятора и проверить работоспособность оборудования.
| EDU | Контроль впрыска |
| EFI | Система электронного контроля впрыска в а/м TOYOTA |
| ENG MAIN | Главный двигатель |
| FAN | Вентилятор |
| FOG | Противотуманка |
| Fr | Передний |
| F-TAIL | Задние фонари |
| GAUGE | Приборная доска, спидометр |
| HAZARD | Аварийные сигналы |
| HAZ-TRN | Аварийные — повороты. |
| HEAD | Передние фары |
| HEAD-LH | Передние фары левые |
| HEAD-RH | Передние фары правые |
| HORN | Звуковой сигнал |
| HTR | Обогреватель |
| I/UP | Холостой ход |
| IG | Зажигание |
| IGN | Зажигание |
| MAIN | Главный |
| P/W | Радио |
| POWER | Питание |
| RAD | Радио |
| Rr | Задний |
| SIG | Прикуривать |
| SPARE | Запасной |
| ST | Стартер |
| STOP | Стоп — сигнал |
| TAIL | Задние фонари |
| TURN | Поворотники |
| WASH | Стеклоомыватель |
| WIP | Стеклоочиститель |
| WIPER | Стеклоочиститель |
Ошибки при подключении противотуманок
Впервые выполняя монтаж ПТФ, легко допустить ошибку.
Лучше ознакомиться с ними заранее, чтобы не допустить на собственном примере.
Основная проблема – подсоединение к проводке ламп габаритного освещения. Выключатель, как и провода, используемые в этой системе, не рассчитаны на ток, потребляемый оборудованием. В результате проводка перегревается, защитная изоляция оплавляется от высокой температуры. Да, активация ПТФ будет происходить при одновременном запуске габаритного освещения. Но проблема заключается в том, что оборудование проработает недолго.
Вторая проблема – несоответствие параметров установки указанным в правилах дорожного движения. Сотрудники ГИБДД имеют право проверить на месте правильность работы противотуманок. Если параметры не соблюдены, водителю придется заплатить штраф.
Третья проблема – неправильный выбор места под установку кнопки. Выключатель должен располагаться не дальше расстояния вытянутой руки. В противном случае придется тянуться к ней, что чревато попаданием в дорожно-транспортное происшествие.
Надеемся, наши советы помогут вам правильно подключить и смонтировать противотуманное освещение!
Как самому подключить противотуманки?
О параллельном и последовательном подключении
По новым Правилам на автомобиле нужно ездить днём так же, как и ночью со светом. Можно с ближним светом, ходовыми огнями или противотуманными фарами. Сегодня рассмотрим: как можно подключить противотуманки на свой автомобиль. Противотуманные фары к тому же окажутся полезными и в туман. Чтобы сэкономить можно подключить противотуманные фары и самому. Ничего сложного в подключении противотуманок нет, и с этим заданием справится любой!
При монтаже ПТФ может оказаться полезной электрическая схема включения основного света фар автомобиля.
Штатная схема подключения передних фар автомобиля.
2. Панель предохранителей и реле.
3. Подрулевой переключатель.
4. Кнопка на три положения в салоне авто.
5. Замок зажигания.
6. Приборная панель.
И так, противотуманные фары куплены, как раз те, какие нужны для Вашей модели автомобиля (мотоцикла и т.
д.). Установлены. Осталось сделать электрическое подключение ПТФ.
Схема параллельного включения противотуманных фар
Далее подробнее рассмотрим схему параллельного подключения противотуманных фар. Эта обычная схема включения ПТФ.
Лампочки одним концом присоединяем на массу автомобиля, а другие концы скручиваем и присоединяем к контакту номер 87 нашего реле.
На 30 контакт реле подаём плюс через предохранитель не менее 15 Ампер, плюс берётся до панели с предохранителями, лучше ближе к АКБ.
Теперь подсоединяем кнопку включения протифотуманных фар одним концом на корпус авто, а другим концом к 86 контакту нашего реле.
Контакт 85 реле идёт на плюс 12В, которые появляются при включении зажигания. Этот плюс можно поискать на панели предохранителей.
Автоматическое включение ПТФ
Если Вы хотите, чтобы туманки автоматически включались, когда машина заведётся, то этот провод подключаем к контрольной лампочке «зарядка» в приборном щитке.
Кнопка «ПТФ» в салоне при этом должна быть включена.
Вот и всё готово! Теперь при нажатии на кнопку включения минус подаётся на обмотку реле — реле срабатывает и тем самым замыкает контакты 30 и 87 реле и — на наши лампочки загораются!
Экономичное (последовательное) включение ПТФ
Если Вы используете противотуманки только для того, что положено ездить днём со светом и не собираетесь ими пользоваться в туман. То две противотуманки можно соединить между собой последовательно. Туман они, конечно «не пробьют», но днём видно, что автомобиль едет со светом.
Тем самым мы «убьём» трёх зайцев
- Падение потребляемого тока в 4 раза! Это значит меньше нагрузка на генератор, контакты реле и проводку. Из за того, что меньше нагрузка на генератор и на двигатель в целом — это хоть и немного, но расход потребляемого топлива будет меньше.
- Так как лампочки светятся в пол накала — лампы прослужат дольше, а также меньше происходит нагрев самой противотуманки и главное — стекла.
- Мы не включаем головной свет, тем самым бережём дорогие лампы и экономим энергию авто.
Где находятся предохранители на Приоре
- Главный монтажный блок Приоры закрыт крышкой и расположен у левой ноги водителя. Чтобы открыть его потребуется поверните на 90° три фиксатора и отщелкнуть крышку.
- Блок предохранителей под капотом, который находится возле расширительного бачка.
- Еще один монтажный блок, который находится возле левой ноги переднего пассажира. Для получения доступа к предохранителям и реле следует открутить несколько винтов крестовой отверткой.
Далее описание каждого блока предохранителей и реле по порядку.
П О П У Л Я Р Н О Е:
В этой небольшой статье пойдет речь о том, как своими руками сделать люминесцентный светильник на основе ЭПРА для подсобных и технических помещений, которые не требуют от светильника внешней красоты и изысканного дизайна. Светильник будет предназначаться для трубчатых люминесцентных ламп с цоколем G13, длиной 1200 мм.
Эти лампы имеют низкую цену и способны осветить большую площадь. Подробнее…
Как сэкономить расход электроэнергии на освещении, электрообогреве? Как сберечь тепло? Методы реальной экономии электроэнергии. Способы снижения расхода электричества и расходов на электроэнергию. Применение энергосберегающих технологий. Подробнее…
Можно купить диван, а можно сэкономить деньги и сделать отличный диван своими руками! Это не сложно, посмотрите сами…
Как подключить противотуманки: что нужно знать
Современный автомобиль оснащен целым рядом светотехнических решений для повышения комфорта и безопасности в процессе эксплуатации транспортного средства.
Как правило, кроме головной оптики и задних фонарей многие авто также имеют ПТФ спереди. Так называемые противотуманки хорошо справляются с освещением дороги в условиях плохой видимости (туман или дождь), а также являются дополнительным источником освещения в темное время суток.
Далее мы рассмотрим, каким образом выполняется подключение противотуманных фар, схему подключения ПТФ, а также на какие особенности и нюансы следует обратить внимание при монтаже.

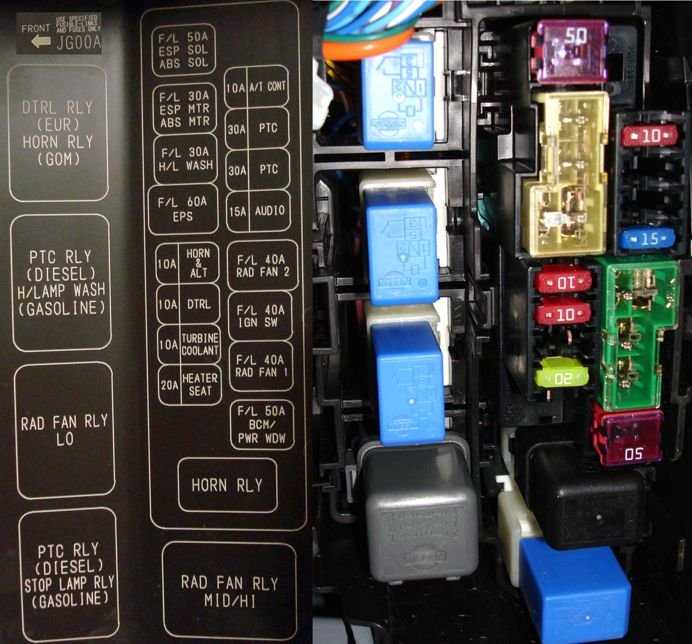

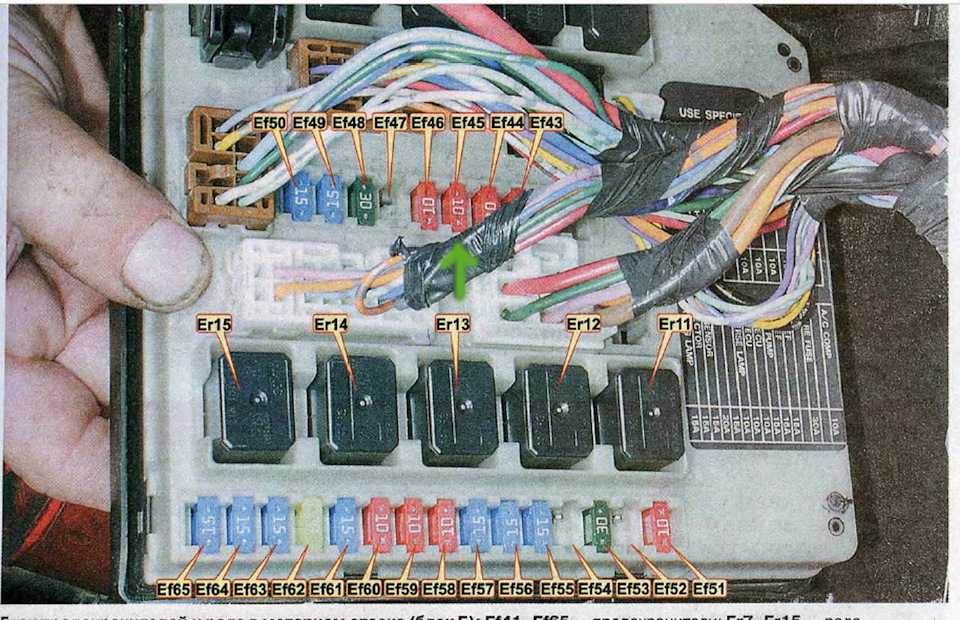

Обозначение на схемах предохранителей иномарок: таблица
22.08.2017
| A/C | Кондиционер |
| ABS | ABS |
| FLT | Генератор |
| ALT-S | Генератор |
| FV | Переключатель двигателя |
| DEF | Обогрев окон |
| DOME | Освещение салона |
| DOOR | Дверь |
| ECU | Контрольный (управляющий) модуль двигателя |
2017-08-22
Установка противотуманок: требования
Если же готовых мест нет, тогда ПТФ могут быть вынесены отдельно (наружные противотуманки) или потребуется переделка переднего бампера под туманки. Кстати, в последнем случае такое решение может обернуться некоторыми сложностями, так как указанные доработки считаются внесением изменений в конструкцию ТС и его частичным переоборудованием.
Чтобы избежать проблем, необходимо изучить требования к установке противотуманных фар.
Вполне очевидно, что ПТФ должны быть размещены, установлены и подключены правильно. По ПДД ГОСТ 8769-75 определяет, что противотуманные осветительные приборы разрешено ставить:
- в количестве не более 2-х единиц;
- не далее, чем 400 мм от боковой плоскости автомобиля, то есть по внешней кромке фары;
- не ниже 250 мм от поверхности дорожного полотна по нижней кромке фары;
- световые отверстия противотуманок должны быть ниже верхней точки светопропускающего проема фар ближнего света;
- углы видимости ПТФ, в пределах которых они не загорожены теми или иными элементами машины, должны быть по вертикали +15–10, по горизонтали +45–10;
- включение ПТФ должно быть возможным только вместе с габаритами;
Еще добавим, что после монтажа ПТФ или проведения отдельных работ может потребоваться выполнять регулировку фар (в том числе и противотуманных), чтобы получить правильный угол падения светового потока на дорожное полотно.
Схема блока предохранителей Приоры
| № предохранителя | Сила тока, А | «Стандарт» и «Норма» | «Норма» с кондиционером и «люкс» |
| F1 | 25 | Вентилятор радиатора системы охлаждения двигателя | Резерв |
| F2 | 25 | Обогрев заднего стекла | Монтажный блок, реле включения обогрева заднего стекла(контакты). Контроллер электропакета, контакт «10» колодки ХР2. Элемент обогрева заднего стекла. |
| F3 | 10 | Правая фара, дальний свет | Правая фара, лампа дальнего света. Комбинация приборов, сигнализатор включения дальнего света фар. |
| F4 | 10 | Левая фара, дальний свет | |
| F5 | 10 | Звуковой сигнал | Монтажный блок, реле включения звукового сигнала. Звуковой сигнал. |
| F6 | 7.5 | Левая фара, ближний свет | |
| F7 | 7.5 | Правая фара, ближний свет | |
| F8 | 10 | Тревожный сигнал | Монтажный блок, реле включения тревожного звукового сигнала. Звуковой сигнал тревожной сигнализации. |
| F9 | 25 | Предохранитель печки Приоры | Резерв |
| F10 | 7.5/10* | Освещение салона, панели приборов, стоп-сигнал | Комбинация приборов, контакт «20». Выключатель стоп-сигналов. Лампы стоп-сигналов. Блок освещения салона. Плафон освещения салона. Плафон освещения порога правой передней двери. Дополнительный сигнал торможения. |
| F11 | 10/20* | Стеклоочиститель | Монтажный блок, реле включения высокой скорости очистителя ветрового стекла. Переключатель очистителей и омывателей, контакт «53а». Переключатель очистителей и омывателей, контакт «53ah». Выключатель обогрева заднего стекла. Монтажный блок, реле включения обогрева заднего стекла(обмотка). Электродвигатель очистителя ветрового стекла. Электродвигатель очистителя заднего стекла(2171,2172). Электродвигатель омывателя ветрового стекла. Электродвигатель омывателя заднего стекла(2171,2172). Блок управления надувных подушек безопасности, контакт «25». |
| F12 | 20/10* | Клемма 15 приборов | Комбинация приборов, контакт «21». Контроллер электропакета, контакт «9» колодки Х2. Блок управления электромеханическим усилителем рулевого управления, контакт «1» колодки Х2. Выключатель лампы света заднего хода. Лампы света заднего хода. Блок управления системы парковки, контакт «11» и «14». |
| F13 | 15 | Предохранитель прикуривателя Приоры | |
| F14 | 5 | Левая фара, габаритный огонь, освещение номерного знака, освещение багажника | Лампы габаритного света(левый борт) Комбинация приборов, сигнализатор главного света Фонари освещения номерного знака Фонарь освещения багажника Контроллер электропакета, контакт «12» колодки Х2 |
| F15 | 5 | Правая фара, габаритный огонь | Лампы габаритного света(правый борт) Плафон освещения вещевого ящика |
| F16 | 10 | Клемма 15 АБС | Гидроагрегат, контакт «18» |
| F17 | 10 | Левая противотуманная фара | |
| F18 | 10 | Правая противотуманная фара | |
| F19 | 15 | Обогрев сидений | Выключатель обогрева сидений, контакт «1» Обогреватели передних сидений |
| F20 | 5/10* | Блок управления иммобилизатором | Выключатель рециркуляции(сигнализатор включения) Монтажный блок, реле включения ближнего света фар и габаритных огней( система автоматического управления освещением) Реле электровентилятора отопителя Выключатель автоматического управления освещением Блок управления стеклоочистителем и внешним освещением, контакты «3», «11» Контроллер системы автоматического управления климатической установкой, контакт «1» Датчик системы автоматической очистки стекол(датчик дождя), контакт «1» |
| F21 | 7. 5/5* | Задние противотуманные фонари | Переключатель световой сигнализации, контакт «30» Колодка диагностики, контакт «16» Часы Контроллер системы автоматического управления климатической установкой, контакт «14» |
| F22 | -/20* | Резерв | Электродвигатель очистителя ветрового стекла(автоматический режим) Монтажный блок, реле включения очистителя ветрового стекла и реле включения высокой скорости очистителя ветрового стекла, (контакты) |
| F23 | -/7.5* | Резерв | Блок управления стеклоочистителями и внешним освещением, контакт «20» |
| F24-F30 | Резерв | ||
| F31 | 30 | Блок управления электропакетом | Контроллер электропакета, клемма «2» колодки Х1 Контроллер электропакета, клемма «3» колодки Х1 Модуль двери водителя, контакт «6» Плафон освещения порога левой передней двери |
| F32 | Резерв | ||
* — для комплектации «Норма» с кондиционером и «люкс»
| Реле | «Норма» | «Норма» с кондиционером | «Люкс» |
| К1 | реле включения электровентилятора радиатора системы охлаждения двигателя | Резерв | Реле включения ближнего света и габаритных огней фар(система автоматического управления освещением) |
| К2 | реле включения обогрева заднего стекла | ||
| К3 | реле включения стартера Приоры | ||
| К4 | дополнительное реле (реле зажигания) | ||
| К5 | место для резервного реле | ||
| К6 | реле включения омывателя и очистителя ветрового стекла | ||
| К7 | реле включения дальнего света фар | ||
| К8 | реле включения звукового сигнала | ||
| К9 | реле включения тревожного сигнала | ||
| К10 | Резерв | Реле включения противотуманных фар | |
| К11 | Резерв | Реле включения обогрева передних сидений | |
| К12 | Резерв | ||
Подключение противотуманок: доступные способы
Определившись с тем, как поставить противотуманки и закрепив сами противотуманные фонари, можно переходить к их подключению.
Подключение противотуманных фар можно выполнить несколькими способами. На практике, если в авто уже имеется штатная проводка на ПТФ, такое подключение будет самым простым.
В таком случае заводская электрическая схема частично или полностью имеет подводящие провода, разъемы, реле, предохранитель, выключатель и т.д. Фактически, нужно только поставить фары и подключить их к разъемам.
Если же на машине цепь для подключения ПТФ отсутствует, тогда прокладывать проводку на туманки нужно самостоятельно. Чтобы это сделать, нужны:
- медные провода в изоляции;
- реле противотуманных фар;
- кнопка противотуманных фар (выключатель ПТФ)
- предохранитель;
- противотуманные фары.
Сразу отметим, не следует подключать ПТФ к габаритным огням. Обратите внимание, провода и выключатель габаритов не рассчитаны на дополнительную нагрузку.Также обязательно нужно подключать ПТФ через предохранитель, который защищает машину от пожара в случае возникновения короткого замыкания.
Номинал предохранителя высчитывается с учетом мощности ПТФ. Например, ламы 60 Вт, ПТФ две штуки, тогда 60 Вт * 2 / 12 В составляет 10 А. При этом предохранитель должен иметь запас, то есть вместо 10 А лучше брать 15 А.
Схема подключения противотуманных фар
Сразу отметим, наиболее простой схемой подключения ПТФ является подключение туманок от АКБ через выключатель. Каждая противотуманная фара имеет 2 контакта для питания ламп.
На обеих фарах 1 такой контакт соединяется при помощи провода в цепь, после чего присоединяется на массу или на металлические части кузова авто путем прикручивания к корпусу болтом. Однако на деле оптимально провести этот провод до самой АКБ и соединить с минусовой клеммой аккумулятора.
Далее контакты реле проводами через предохранитель подсоединяют к «+» аккумулятора, а также к «-» АКБ или к массе авто. Также к плюсу аккумулятора через выключатель и предохранитель осуществляется подключение соответствующего контакта.
Что касается кнопки включения ПТФ, такую кнопку размещают на панели приборов в салоне авто в любом удобном месте.
Также если машина имеют версию с ПТФ, можно купить штатный выключатель.
Реле устанавливается на монтажной плате, предохранитель устанавливается в блоке (в свободный разъем). Главное, реализовать правильное подключение и защиту цепи ПТФ при помощи реле и предохранителей.
- Второй вариант, когда схема подключения противотуманных фар предполагает подключение к «плюсу» через замок зажигания, считается более сложным. Фактически, от кнопки включения ПТФ цепь прокладывается не через предохранитель на АКБ, а на любой провод, где есть напряжение при включении зажигания.
Схема подключения противотуманок через реле
Соединяем контакты Как подключить противотуманки через реле далее? При приобретении фар следует убедиться, что они подходят к модели авто, как по штекерному соединению, так и по монтажным параметрам.
Кнопка на три положения в салоне авто. Если провода короткие, берем более длинные, зачищаем их контакты на концах и соединяем. В дальнейшем не забывайте регулярно очищать противотуманки от грязи и своевременно менять перегоревшие лампочки.
Установка противотуманных фар в передний бампер Многие автомобилисты на данном этапе сталкиваются с проблемой снятия бампера. Если отсутствует свободная кнопка на панели приборов, то придется монтировать ее в удобном месте. Самое простое и надежное — подключение к уже имеющейся, предназначенной для питания ПТФ, проводке автомобиля.
Схема и этапы установки данной оптики — далее в нашей статье. Главное, реализовать правильное подключение и защиту цепи ПТФ при помощи реле и предохранителей. С учетом того, что по такой схеме питание на туманки подается только при включенном зажигании, решение подключить противотуманные фары по данной схеме позволяет добиться автоматического выключения ПТФ после извлечения ключа из замка. В последнем случае необходимо будет демонтировать данный узел и установить на его место новый блок, оснащенный выключателем противотуманных фар.
Блок фара. Просверлить отверстия под корпус противотуманной фары, который крепится подходящими болтами.
В конструкции современных автомобилей большинство производителей предусматривает возможность установки подобного дополнительного освещения. Особенности установки противотуманных фар Перед покупкой противотуманных фар автовладельцу следует определиться с местом их установки на авто. В принципе, она не представляет никакой сложности, и разобраться с ней очень просто. Их необходимо извлечь и вместо них установить ПТФ. На практике, если в авто уже имеется штатная проводка на ПТФ, такое подключение будет самым простым.
Правильная установка и настройка этих приборов обеспечит максимальную эффективность их работы. Под него выделяются специальные модули в передней части авто. В этом случае подойдут ПТФ любого размера и формы. После того как подключить противотуманки через реле удастся в полной мере, важно будет провести их регулировку с фиксацией на установленных позициях.
Решить эту проблему поможет установка противотуманных фар ПТФ. Эту работу проще всего выполнить по универсальной схеме, подходящей практически для любой марки авто см.
Установка через реле дополнительного света на CFmoto X6.
Что в итоге
Как видно, хотя наличие противотуманных фар спереди (в отличие от специального заднего противотуманного фонаря) не является обязательным по ПДД, подключение ПТФ должно быть выполнено правильно. Другими словами, при установке туманок на машину нужно учитывать все требования касательно размещения и подключения противотуманных фар.
При этом в норме не происходит сильного ослепления водителей встречных автомобилей. Если же противотуманки сильно слепят встречных водителей, тогда необходимо проверить регулировки ПТФ на специальном стенде, а также правильность установки самих туманок с учетом имеющихся требований и стандартов.
Подключение тахометра для дизеля. Особенности выбора устройства, куда подключать тахометр. Способ коммутации и основные нюансы при установке.
Самостоятельная установка подогревателя Вебасто. Особенности и порядок монтажа на бензиновый и дизельный двигатель. Управление Webasto: GSM, таймер,пульт.
Как самому подключить магнитолу в машине: размеры магнитол, переходные рамки. Особенности подключения магнитолы, если разъем не подходит. Рекомендации.
Электрический бензонасос на карбюраторный двигатель: установка насоса на мотор с карбюратором. Плюсы и минусы электробензонасоса, полезные советы.
Как самому установить ГБО на автомобиль: установка ГБО-4 своими руками, особенности монтажа. Настройка ГБО после установки оборудования, нюансы.
Установка сабвуфера в машину: как выбрать сабвуфер, схема установки саба в машине. Подключение сабвуфера через усилитель или без усилителя, рекомендации.
Подключение противотуманных фар через реле своими руками
Безопасность и комфорт – основные качества, достойные внимания владельца автомобиля. Если вы печетесь о себе и каждом пассажире, выбирайте автотранспорт с полной комплектацией. Противотуманные фары не являются обязательным компонентом машины: заводы-изготовители нередко игнорируют данный функциональный и полезный элемент, желая максимально удешевить выпускаемые авто.
О том, как установить и как отрегулировать противотуманные фары, будет рассказано далее.
Достоинства функционального осветительного оборудования
Противотуманные фары позволяют частично снять нагрузку с глаз водителя во время вынужденной поездки в сложных погодных условиях. С их помощью удается добиться лучшего освещения дорожного полотна. Наибольшее значение фар кроется в точной подаче света, от чего зависит освещение дороги.
Приборы с точной регулировкой освещают до 10 метров пространства перед автомобилем, чего вполне достаточно для безопасного движения в сложных погодных условиях. Разумеется, для этого понадобится придерживаться определенного скоростного режима. Регулирование фар осуществляется в процессе установки оборудования. Качество освещения дорожного полотна полностью зависит от настройки угла падения светового потока.
Подключение противотуманок
Справиться с установкой противотуманных фар на авто сможет всякий водитель, имеющий представление, как правильно обращаться с инструментом.
Если же вы умеете лишь управлять автомобилем, при этом не касаетесь инструментария, едва ли удастся оборудовать личный автомобиль противотуманками. В таком случае рекомендуется обратиться к специалистам станции технического обслуживания. Прежде чем подсоединить оборудование, понадобится собрать некоторые инструменты и материалы. Вам понадобятся:
- комплект проводов для подключения противотуманных фар;
- изолента;
- колодка и реле фар;
- колюще-режущие инструменты;
- предохранитель;
- кнопка включения.
Как только набор для подключения противотуманных фар собран и готов к работе, приступаем к подключению противотуманок. Ниже приведен алгоритм установки:
- Сначала понадобится снять центральную панель, где располагается пара лампочек подсветки регулятора печи
- Ведите рукой по проводам до того момента, как удастся нащупать разъем на два контакта, который пригодится в процессе подключения. К разъему впоследствии понадобится зафиксировать первый контакт на реле.
- Возьмите первый провод, после чего соедините с разъемом печной подсветки, тогда как второй провод подключите к кнопке
- Подведите провод к реле, благодаря чему удастся получить 12-вольтную цепь и контакт 85 (как показывает схема подключения противотуманных фар через реле приведённая ниже).
- Контакт 87 потребуется протянуть к аккумулятору под педалями автомобиля. Также на данном этапе устанавливается предохранитель, рассчитанный на максимальный ток в 15 ампер. Старайтесь разместить предохранитель ближе к аккумулятору
- Контакт 86 замыкается с кузовом автотранспорта.
- К каждой фаре подводятся два провода (+ и -). Оба плюса, идущие от фар, нужно соединить, тогда как минус соединяется с кузовом. Плюс подключается к соответствующей клемме аккумулятора. Подведите его к реле таким образом, чтобы провода оказались незаметными, а затем соедините с разъемом, обозначенным на схеме цифрой 30.
После того как вам удалось подключить противотуманные фары, обязательно их протестируйте, проверьте работоспособность.
Если фары не включаются — допущена ошибка.Схемы
Всю линейку автомобилей ВАЗ 2109 можно условно поделить на две ветви — выпущенные до 1998 года и производимые после 1998 года.
Старые автомобили оснащаются блоками предохранителей, маркировка которых — 17.3722. Данный БП состоит из корпуса и инженерной платы. К плате припаяны контакты проводов, предохранители и реле.
Более новые версии девяток, старт выпуска которых произошел с 1998 года, то здесь БП имеет маркировку 2114-3722010-60. Здесь мы наблюдаем уже плавкие предохранители.
Располагается искомый монтажный блок также везде одинаково — в подкапотном пространстве напротив места водителя практически под самым лобовым стеклом.
Расположение
Отличия
Существуют ли между старыми и новыми версиями БП отличия? Разумеется. Заключаются они в следующем:
- Детали монтажного блока маркируются по-разному;
- Номинал у предохранителей отличается;
- У нового БП отсутствует реле мотора вентилятора системы охлаждения и реле времени устройства омывателя заднего стекла.
Рекомендации по установке и требования к оборудованию
Осуществлять монтаж противотуманных фар необходимо согласно действующим Правилам дорожного движения. В ПДД прописаны пункты относительно того, как доукомплектовывать автомобиль противотуманками. Если вы не можете самостоятельно разобраться в установке противотуманных фар, имея схему и четкую последовательность, рекомендуем обратиться к компетентному специалисту. Так удастся сократить нервные клетки и личное время. Схема подключения противотуманок содержится на страницах ПДД.
Добиться качественного освещения дорожного полотна в плохих погодных условиях удастся при соответствующей регулировке угла светового потока.
Свет должен распространяться выше горизонтальной плоскости. Устанавливать фары следует в нижней области кузова, чтобы добиться сближения приборов с дорогой.
Устанавливая противотуманки в нижней части машины, позаботьтесь о сохранности фар, предотвращении ударов от палок, камней, нередко находящихся на дороге.
Для этого воспользуйтесь специальными заглушками. Ухаживайте за противотуманными фарам, содержите их в чистоте, и тогда оборудование прослужит вам долгие годы.
Установка противотуманных фар в блок предохранителей
by Don Bowman
Введение
При установке противотуманных фар в блок предохранителей в блоке предохранителей необходимо учитывать силу тока и использовать соответствующую цепь. Противотуманные фары перегружали бы цепи слабого тока и перегорали бы предохранитель. Во-первых, с точки зрения механика не рекомендуется и не рекомендуется прокладывать высокоамперную линию в кабине автомобиля. Все мощные лампы, вентиляторы и т. д. активируются под капотом с помощью реле. Причина этого в том, что все, что потребляет много ампер, имеет тенденцию до некоторой степени нагревать провод. Неисправность изоляции, вызывающая короткое замыкание, приведет к расплавлению проводов и возникновению искр, а также к неизбежному возгоранию. Большинство переключателей сегодня не рассчитаны на большую силу тока. Использование реле намного безопаснее и очень просто в установке. Реле света имеет четыре контакта, и его можно установить в любом месте под капотом. Основное питание к фарам поступает от более крупного 10-миллиметрового провода, который оказывает гораздо меньшее сопротивление, чем обычный провод 18-го калибра под приборной панелью.
Использование переключателя дальнего света
Имеется 10-миллиметровый провод, идущий от положительной клеммы аккумуляторной батареи к одной клемме реле, и провод от реле к фарам. Это то же самое, что выключатель света в доме, за исключением того, что он включается и выключается дистанционно. Два других контакта на реле предназначены для переключения питания от выключателя в автомобиле, а другой контакт — это просто земля. Переключатель в машине практически не потребляет ни мощности, ни ампер, и включает или выключает реле. Можно подключить противотуманные фары к основному блоку предохранителей и реле под капотом, хотя степень сложности намного выше. Найдите реле дальнего света фар. Вытяните реле и проверьте клеммы на наличие питания с помощью вольтметра (ключ должен быть выключен). Один терминал будет иметь питание все время. Это основное для светильников. Поставьте вольтметр на шкалу омов и запомните, какая клемма была горячей — не прикасайтесь к этой клемме, когда она на омах, иначе перегорит предохранитель в вольтметре. Проверьте наличие заземления. Когда земля найдена, запомните, какая это клемма. Проверьте остальные клеммы на наличие непрерывности к разъему фары. Как только он будет найден, отметьте его или запомните его местоположение в блоке, потому что это провод, к которому будут подключены новые фары. Снимите отрицательную клемму с аккумулятора. Выверните болты, крепящие блок реле предохранителей к арке крыла. Отрежьте или удалите любое устройство, удерживающее жгут проводов в нише крыла, чтобы оставался некоторый провис, чтобы можно было перевернуть блок предохранителей вверх дном. Переверните блок предохранителей вверх дном и снимите нижнюю часть блока предохранителей. Будьте осторожны, чтобы не выдернуть какие-либо штырьки из клемм, проверяя целостность провода на задней стороне клеммы. Найдя, проверьте омметром сверху вниз, чтобы убедиться, что это правильный провод (вы ищете непрерывность). Используйте 10-миллиметровый провод и зажимной соединитель на проводе для освещения. Установите провод так, чтобы его можно было привязать к выходящему жгуту, и установите нижнюю крышку на блок предохранителей. Замените блок предохранителей. Теперь противотуманные фары будут гореть вместе с дальним светом.
Использование отдельного выключателя освещения
Вы также можете подключить противотуманные фары к отдельному выключателю в салоне. Купите стандартное 4-контактное реле противотуманных фар, встроенный предохранитель на 30 ампер, дистанционный выключатель, который загорается, чтобы показать, когда он активирован, 2 рулона провода — один рулон 10-го калибра и один рулон 16-го калибра, а также упаковку. различных проводных соединителей. Установите реле рядом с аккумулятором. Установите переключатель в нижней части приборной панели или в любом удобном месте. Отрежьте один отрезок провода калибра 10, чтобы добраться от положительной клеммы аккумулятора до реле, и два отрезка провода калибра 16, чтобы добраться от реле до выключателя. Отрежьте еще один отрезок провода 10-го калибра, чтобы добраться до противотуманных фар. Соедините кусок 10-го калибра, идущий к положительной клемме аккумулятора, и один из 16-го провода, идущий к выключателю, в желтый лепестковый разъем. Подключите его к клемме аккумулятора + реле. Отрежьте кусок провода 16-го калибра, чтобы перейти от земли на реле к земле на шасси или отрицательной клемме аккумулятора. Прикрепите к проводу лепестковую клемму и надавите на клемму заземления реле. Присоедините другой конец к земле. Присоедините лепестковую клемму второго провода к выключателю и подключите ее к клемме SW реле. Наденьте синие лепестковые клеммы на концы проводов 16-го калибра, идущих к выключателю, и подключите их к задней части выключателя. Подсоедините провод 10 калибра от реле к положительному проводу противотуманных фар с желтым стыковым разъемом. Подсоедините желтый разъем к черному проводу (проводу заземления) на противотуманных фарах, затем подключите его к массе. Наденьте желтый круглый разъем на последний провод, идущий к аккумулятору, и прикрепите его к положительному полюсу аккумулятора. Свет можно безопасно включить или выключить в любое время. Если переключатель представляет собой выключатель с подсветкой, некоторые из них загораются из-за того, что они уже подключены, а некоторым требуется питание для освещения. Если это так, то протяните провод 16 калибра к блоку предохранителей под приборной панелью и подключите его к любому предохранителю, на который подается питание только при включенном ключе. Используйте короткий кусок от выключателя до близкой земли.
Биография писателя
Дон Боуман пишет для различных веб-сайтов и нескольких онлайн-журналов с 2008 года. Он владеет автосервисом с 1982 года и имеет более 45 лет технического опыта в качестве мастера ASE. Боуман имеет степень в области бизнеса Университета штата Пенсильвания и был офицером армии США (офицер по техническому обслуживанию самолетов, пилот, шесть наград за воздушные медали, два путешествия во Вьетнам).
Еще статьи
Как заменить реле противотуманных фар
Как заменить реле противотуманных фар | Совет вашего механикаЗадайте вопрос, получите ответ как можно скорее!
ЗАПРОСИТЬ ЦЕНУ
Стоимость замены реле противотуманных фар
Место обслуживания
$106,80 – $178,71
Диапазон цен для всех автомобилей
(171 627)Большинство, но не все, автомобили сегодня оснащены противотуманными фарами. Изначально противотуманные фары предназначались для облегчения обзора в условиях тумана. По этой причине большинство производителей обычно устанавливают противотуманные фары в передний бампер или на нижний обтекатель.
Симптомы отказа реле противотуманных фар включают щелкающий звук при включении или неправильную работу противотуманных фар. Чаще всего реле противотуманных фар находится в блоке предохранителей и реле под капотом. Блок предохранителей/реле под капотом можно установить в любом из нескольких мест под капотом. Он может быть установлен как со стороны водителя, так и со стороны пассажира, а также спереди или сзади моторного отсека.
Часть 1 из 1: Замена реле противотуманных фар
Необходимые материалы
- Клещи для снятия реле (дополнительно)
- Набор отверток
Шаг 1: Найдите блок предохранителей/реле под капотом . Откройте капот и найдите блок предохранителей/реле. Производители обычно маркируют коробку словом «Предохранитель» или «Реле» на крышке.
Шаг 2: Снимите крышку блока предохранителей/реле под капотом . Крышку блока предохранителей/реле обычно можно снять вручную, но иногда может потребоваться небольшая отвертка, чтобы аккуратно поддеть фиксирующие выступы и освободить их.
Шаг 3: Определите реле противотуманных фар, подлежащее замене . Определите реле противотуманных фар, которое необходимо заменить. Большинство производителей предоставляют схему на крышке блока предохранителей/реле под капотом, которая показывает расположение и функцию каждого предохранителя и реле, расположенных внутри блока.
Шаг 4: Снимите реле противотуманных фар, подлежащее замене . Снимите реле противотуманных фар, которое необходимо заменить. Обычно это можно сделать, зажав его между пальцами и потянув вверх и наружу, или с помощью плоскогубцев.
Нередко приходится раскачивать его вперед-назад, когда тянешь за него.
- Примечание : Вы также можете использовать маленькую отвертку, чтобы аккуратно вынуть предохранитель или реле из их положения, если вы очень осторожны, чтобы не коснуться металлических клемм на них. Это может вызвать короткое замыкание и привести к дополнительным проблемам.
Шаг 5: Подберите сменное реле противотуманных фар к оригинальному . Визуально сравните замененное реле противотуманных фар со снятым. Убедитесь, что он имеет те же основные размеры, такую же номинальную силу тока и что клеммы имеют одинаковое количество и ориентацию.
Шаг 6: Вставьте сменное реле противотуманных фар . Совместите сменное реле противотуманных фар с углублением, из которого вышло старое. Аккуратно установите его на место и надавите до упора. Основание должно находиться на одном уровне с блоком предохранителей и быть примерно на той же высоте, что и реле вокруг него.
Шаг 7: Установите на место крышку блока предохранителей/реле под капотом . Поместите крышку блока предохранителей/реле под капотом обратно на блок предохранителей/реле и надавите на нее, пока она не войдет в зацепление с фиксаторами. При включении должен быть либо слышимый щелчок, либо ощутимый щелчок.
Шаг 8: Подтвердите замену реле предохранителя . После того, как все будет переустановлено, включите зажигание в положение «работа». Включите противотуманные фары и проверьте работу противотуманных фар.
Несмотря на то, что противотуманные фары считаются скорее элементом удобства, чем средством безопасности, в районах, где туман является более распространенным явлением, противотуманные фары могут обеспечить лучшее и более безопасное вождение. Если в какой-либо момент процесса вы почувствуете, Если вам нужна ручная замена реле противотуманных фар, обратитесь к профессиональному специалисту, например, к тем, кто доступен в YourMechanic. YourMechanic имеет обученных и сертифицированных специалистов, которые могут приехать к вам домой или на работу и выполнить ремонт для вас.
Следующий шаг
График замены реле противотуманных фар
Самая популярная услуга, которую заказывают читатели этой статьи, — замена реле противотуманных фар. Технические специалисты YourMechanic доставят вам услуги дилера, выполняя эту работу у вас дома или в офисе 7 дней в неделю с 7:00 до 21:00. В настоящее время мы охватываем более 2000 городов и имеем более 100 тысяч 5-звездочных отзывов…
УЧИТЬ БОЛЬШЕ
СМОТРЕТЬ ЦЕНЫ И ПЛАНИРОВКИ
фары
Противотуманные фары
Заявления, приведенные выше, предназначены только для информационных целей и должны быть проверены независимыми экспертами. Пожалуйста, смотрите наш условия обслуживания подробнее
Отличные оценки авторемонта.
4.2 Средняя оценка
Часы работы
7:00–21:00
7 дней в неделю
Номер телефона
1 (855) 347-2779
Часы работы телефона
Пн – Пт / 6:00 – 17:00 по тихоокеанскому времени
Сб – Вс / 7:00 – 16:00 по тихоокеанскому стандартному времени
Адрес
Мы приедем к вам без дополнительной оплаты
Гарантия
Гарантия 12 месяцев/12 000 миль
Наши сертифицированные выездные механики выполняют более 600 услуг, включая диагностику, тормоза, замену масла, плановые ТО, и приедут к вам со всеми необходимыми запчастями и инструментами.
Получите честное и прозрачное предложение непосредственно перед бронированием.
Excellent Rating
(
171,627
)
Rating Summary
161,099
161,099
SEE REVIEWS NEAR ME
Peter
25 years of experience
514 reviews
Request Peter
Peter
25 лет опыта
Request Peter
by Ryan
BMW 320i L4-2.0L Turbo – Осмотр автомобиля перед покупкой – Резеда, Калифорния
Питер проявил гибкость и предоставил мне отчет об инспекции менее чем через час после завершения. Очень рекомендую его для осмотра перед покупкой!
Ник
Chevrolet Tahoe – Замена втулок стабилизатора поперечной устойчивости (спереди и сзади) – Бербанк, Калифорния
Удивительная работа – очень эффективная и отличная работа! И очень приятный в общении парень!
Дан
39 лет опыта
975 отзывов
Запрос Дан
Дан
39 лет опыта
Запрос Dan
от Germaine
Hummer h4 L5-3. 7L – Замена узла рычага управления (передний верхний левый, передний верхний правый) – Дулут, Джорджия
Большой опыт. Очень честный, знающий и прозрачный в установлении разумных ожиданий и предоставлении профессиональной обратной связи. Определенно использовал бы снова.
DeVaughn
26 лет опыта
25 отзывов
Запрос DeVaughn
DeVaughn
26 лет опыта
Запрос DeVaughn
Дженнифер
Toyota RAV4 L4-2.4L – 40 000 миль Техническое обслуживание – Юкайпа, Калифорния
Отличный сервис. Дайте мне знать, что именно нужно было сделать для моего обслуживания на 40 000 миль. Также дайте мне знать, о чем нужно позаботиться в ближайшее время. Я определенно буду использовать его снова. Он мой новый механик.
Андрей
15 лет опыта
499 отзывов
Запрос Андрей
Андрей
15 лет опыта
Запрос Андрей
Макс
Acura TL V6-3.5L – Ремень ГРМ – Портленд, Орегон
Отличный сервис!
Нужна помощь с вашим автомобилем?
Наши сертифицированные мобильные механики выезжают на дом в более чем 2000 городов США. Быстрые, бесплатные онлайн-расценки на ремонт вашего автомобиля.
ПОЛУЧИТЬ ЦЕНУ
ПОЛУЧИТЬ ЦЕНУ
Статьи по Теме
Признаки неисправной или неисправной лампы заднего фонаря
Общие признаки включают неработающие задние фонари при включении выключателя фар и стоп-сигналы, не работающие при нажатии на педаль тормоза.
Как долго служит купольная лампочка?
Лампа плафона расположена на потолке вашего автомобиля и также называется плафоном. Обычно он включается и выключается при входе и выходе из автомобиля. Этот автоматический выключатель можно отключить…
Сколько работает лампа заднего хода?
Ваш Ваш автомобиль оснащен широким спектром осветительных приборов, от фар до задних фонарей и внутреннего освещения, которые помогают видеть, когда вы садитесь в автомобиль или выходите из него в темноте. Это включает в себя ваш реверс…
Похожие вопросы
Как включить противотуманные фары?
Противотуманные фары улучшают видимость в неблагоприятных условиях движения, а именно в дождь и туман. Чтобы включить противотуманные фары, поверните переключатель противотуманных фар во включенное положение (переключатель противотуманных фар расположен рядом с выключателем света,…
Что означает индикатор ECO?
Индикатор ECO расположен на панели приборов. Этот индикатор загорается при включении системы ECO.
Автомобиль не переворачивается, не тормозит и не двигается рычаг переключения передач
Наиболее вероятная причина – в переключателе. Возможно сломана втулка переключателя или трос переключения передач. Возможными причинами являются замок зажигания (https://www.yourmechanic.com/services/ignition-switch-replacement) или блокировка переключения передач (https://www. yourmechanic.com/services/shifter-interlock-solenoid-replacement). Ваш автомобиль — Chevy Trailblazer под маркой Isuzu. Для этих автомобилей…
Просмотрите другой контент
Города
Услуги
Смета
Техническое обслуживание
Наша команда обслуживания доступна 7 дней в неделю, с понедельника по пятницу с 6:00 до 17:00 по тихоокеанскому времени, с субботы по воскресенье с 7:00 до 16:00 по тихоокеанскому стандартному времени.
1 (855) 347-2779 · [email protected]
Читать часто задаваемые вопросы
ЗАПРОСИТЬ ЦЕНУ
Какой предохранитель для передних противотуманных фар?
Баронардуп
- #1
Всем привет. На прошлой неделе наш Калифорнийский океан совершил свою первую дальнюю поездку и загорелся маленький оранжевый индикатор, который, по-видимому, означает, что лампочка вышла из строя. Купил комплект ламп, но теперь обнаружил, что обе передние противотуманные фары не работают. Предполагаю, что это предохранитель, и добрался до блока предохранителей за подстаканником, но понятия не имею, какой предохранитель; кто-нибудь может помочь с этим, пожалуйста?
WelshGas
Вышел на пенсию после 42 лет и наслаждается жизнью.
- #2
Баронардуп сказал:
Всем привет.
Нажмите, чтобы развернуть…
Схемы предохранителей для T6 находятся в разделе ресурсов.
- #3
Противотуманные фары не имеют отдельного предохранителя, поэтому, если все остальные работают, это, вероятно, не предохранитель.
Предохранители освещения SC3 SC5 SC12 SC31 и SC47
Баронардуп
- #4
Лоз сказал:
Противотуманные фары не имеют отдельного предохранителя, поэтому, если все остальные работают, это, вероятно, не предохранитель.
Предохранители освещения SC3 SC5 SC12 SC31 и SC47
Посмотреть вложение 78057Нажмите, чтобы развернуть…
Спасибо, полезно. Мне кажется, но я не вижу там SC 31? Я немного расстроен, если это не предохранитель; одновременное перегорание обеих противотуманок маловероятно. Я попытался вытащить переключатель света во второе положение, чтобы включились задние (что они и делают), но они все равно не работают.
WelshGas
Вышел на пенсию после 42 лет и наслаждается жизнью.
- #5
Баронардуп сказал:
Спасибо, полезно. Мне кажется, но я не вижу там SC 31? Я немного расстроен, если это не предохранитель; одновременное перегорание обеих противотуманок маловероятно. Я попытался вытащить переключатель света во второе положение, чтобы включились задние (что они и делают), но они все равно не работают.
