Предохранитель на омыватель лобового стекла: Что делать, если не брызгает омыватель лобового стекла

Содержание

Расположены разные бочонки, бывают в противоположных от

Автомобилист Неполадки и ремонт Оставить комментарий

Одной из часто выводимых устройств обслуживания автомобиля является выход из строя омывателя стекол. Это, в большинстве своем, связано не с механическими поломками, а по причине перегорания предохранителя омывателя стекол. Чтобы быстро устранять такие поломки без посторонней помощи, своими руками, достаточно просто знать где и какой предохранитель отвечает за омыватель лобового стекла. Без исправного омывателя невозможно проехать большое расстояние.

Содержание статьи:

    1. Устройство омывателя лобового стекла.
    2. Расположение бачка омывателя.
    3. Расположение предохранителя омывателя.
    4. Омыватель: поломки.
      • Ремонт по механической части.
      • Ремонт по электрической части.
    5. Усовершенствование для очистки лобового стекла.



Устройство омывателя лобового стекла

Узел омывателя состоит из:
  • бачок;
  • насос;
  • шланчики для подачи воды;
  • распыляющие воду форсунки.

Наиболее оптимальное расположение водяных форсунок в таком положение, при котором струя будет попадать на середину лобового стекла.

Насос в этой системе служит для нагнетания воды в форсунки. Есть модификации, в которых осуществляется одновременная подача моторчиком (насосом) воды и на фары, и на заднее стекло.

Устройство насоса омывателя:
  • моторчик;
  • рабочие колеса с лопатками;
  • щеточки.

При выходе из строя моторчика, он, как правило, не ремонтируется, его просто заменяют. Обычно бывают проблемы с форсунками.





Расположение бачка омывателя

Как оказалось, очень много водителей, особенно женского пола не знают где расположен бачок омывателя и как он работает. Если открыть капот автомобиля, бывают модели, где рядом расположены разные бочонки, бывают в противоположных от двигателя местах, но какой именно бачок для жидкости омывателя, надо разобраться.

В некоторых автомобилях бачок для незамерзайки расположен слева от двигателя, а в некоторых — справа. Но, в большинстве марок и моделей машин расположение справа. Также и с блоком предохранителей, в некоторых — слева, в некоторых — справа.



Расположение предохранителя омывателя

В разных автомобилях блоки предохоранителей и сами предохранители расположены в разных порядках, нет единого стандарта, чтобы блок находился, например, именно справа и был определенный порядок, какой предохранитель за что отвечает. Узнают расположение блока и конкретного предохранителя, например, при замене предохранителя прикуривателя.

Поэтому рассмотрим для конкретных марок и моделей машин на фото.

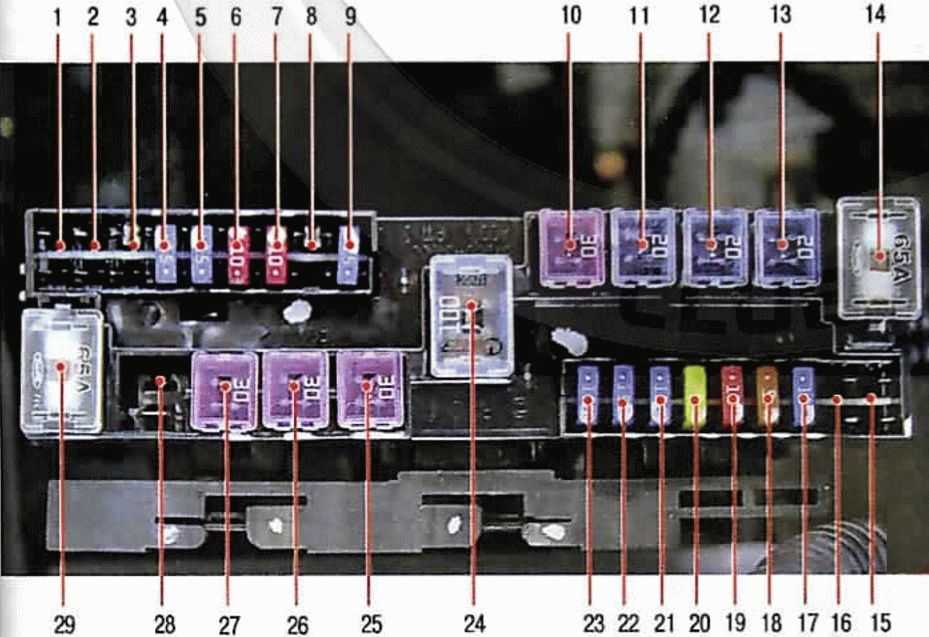

На авто VW Jetta 6 (Фольксваген Джетта 6) предохранитель омывателя расположен в отсеке мотора, справа от двигателя. Расположение предохранителя омывателя в блоке Ваз 2110. Сам блок находится в салоне с водительской стороны. Предохранитель, отвечающий за работу омывателя под номером 9 (второй справа сверху).

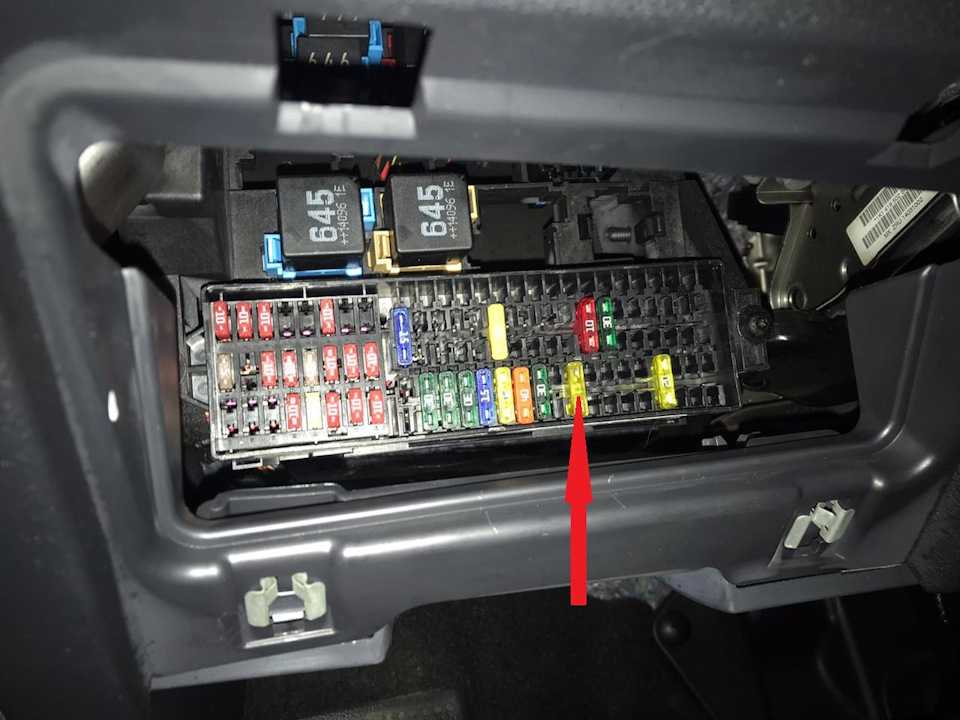

Расположение предохранитель омывателя Wolksvagen Passat B7



Омыватель: поломки

Признаки поломки системы омывателя просты. Это:

  • если моторчик работает, но жидкость не брызгает на стекла;
  • если при включении рычага омывателя, никакой реакции не происходит (не жужжит моторчик).

Неполадкам при работающем моторчике называются механическими. Неполадки при неработающем моторчике (насосе) — электрическими.

Разберем, какие, конкретно, поломки бывают по механической части:

  1. Замерзла жидкость в бачке омывателя и в шлангах подачи. Для ремонта в этом случае, надо поставить авто в теплый гараж, завести мотор и ждать пока лед в бочонке не растает.
  2. Отсоединился шланг. Есть есть порезы в местах соединения на шлангах, срезать часть шланга до удаления трещин и соединить плотно зажав хомутом.
  3. Закончилась омывающая жидкость. Долить. В холодное время года — незамерзайку. Летом можно воду.
  4. Частичная поломка насоса. Бывает, что вал насоса провернулся. При этом он рабочий, слышен шум насоса, но он не может качать жидкость. Решается путем замены вышедшего из строя механизма.
  5. Шланг треснут или загнут. Заменить при порезах. Выпрямить и сделать так, чтобы не пережимался на 90 градусов.
  6. Отверстия в форсунках для разбрызгивания воды забились. Очистить или поставить новые.

Виды поломок по электрической части и методы их устранения:

  1. Перегорел предохранитель. Это самая самая распространенная причина выхода из строя не только системы омывки лобового и других стекол, но и обогревателя заднего стекла Ваз 2107. Решается вопрос путем замены предохранителя. Но, здесь возникает такая сложность, как: а где находится предохранитель бачка омывателя лобового стекла.
    Чтобы это выяснить, надо скачать схему для данной марки и модели автомобиля и, найдя тот, который отвечает за это, снять перегоревший и установить новый. Дедовский способ (вместо предохранителя кусочек проволоки или ставят монету) в этом случае можно использовать, например, чтобы доехать в дождливую погоду до дома. При замыкании, так как предохранитель уже отсутствует, перегорит моторчик.
  2. Окислились клеммы подключения моторчика. Часто окисляются, особенно если есть соединения алюминия с медью. Решается чисткой или заменой клемм.
  3. Рычаг включения/отключения подачи жидкости на стекла вышел из строя. Возможно отошел штекер. Требуется замена или ремонт.





Усовершенствование для очистки лобового стекла

Доработка и усовершенствование омывателя ветровых, лобового и заднего стекол значительно улучшают эксплуатацию.

Улучшение работы омывателя заключается в следующем: надо купить новый бачок с возможностью установки одного или более моторчика. Существуют бачки с выемками для двух моторчиков. Также по материалу есть мягкие и твердый пластмасс, твердые дольше эксплуатируются и выдерживают лед (если вода или незамерзайка замерзла). Некоторые подключают один моторчик к одной форсунке. При этом повышается расход, но напор увеличивается. В общем, смотрите видео по доработке омывателя.

Автор публикации

Все характеристики предохранителей volkswagen jetta: фото и видео


Блок старого образца

На более старых автомобилях предохранитель на омыватель лобового стекла ВАЗ 2114 имеет обозначение F7. Он установлен четвёртым по счёту в ряду слева направо.

Максимальная мощность предохранителя составляет 30 ампер. При превышении этого показателя плавкий элемент перегорает, тем самым размыкая цепь. Кроме омывателя предохранитель F7 защищает другие цепи:

  • Двигатель вентилятора автономного отопителя.
  • Очиститель заднего стекла.
  • Реле включения очистителей фар.
  • Обогрев заднего стекла.
  • Подсветка вещевого ящика.
  • Контрольная лампа обогрева стекла.
  • Реле включения электродвигателя вентилятора системы охлаждения ДВС.

При перегорании плавкого элемента потребуется замена предохранителя новым. Для облегчения демонтажа производитель оснастил блок специализированным пинцетом.

Блок нового образца

На более современных моделях предохранитель моторчика омывателя ВАЗ 2114 расположен 7 по счёту сверху вниз в левом столбце.

Максимальная мощность силового элемента составляет 30 ампер. Предохранитель на омывайку ВАЗ 2114 защищает одновременно несколько цепей:

  • Автономный отопитель.
  • Электрические двигатели очистителей фар.
  • Прикуриватель.
  • Подсветка вещевого ящика.
  • Реле обогрева заднего стекла.

Выявить выход из строя предохранителя сможет человек, не имеющий специализированного образования. При возникновении неисправности перестанут работать все потребители, цепь которых защищена данным плавким элементом.

Как переделать печку на ВАЗ-2110

Если вас в корне не устраивает работа отопителя на вашей машине, то вы без особых проблем сможете ее переделать под себя. Если вы столкнулись с проблемой недостаточного обдува, запотеванием окон в дождливую погоду, то необходимо принимать меры. Во-первых, следует убедиться в том, что отопитель исправен и работает нормально, если нет, то его нужно отремонтировать и только потом приступать к активным действиям. Основная причина, из-за которой на боковые стекла поступает мало воздуха, заключается в том, что большая часть потока теряется в щели. Соответственно, вам нужно разобрать всю панель на части и при помощи пены исключить утечку воздуха. Сделать это довольно просто. Иногда имеет смысл проложить гофру, но на практике это работает не всегда. В лучшем случае там можно греть только ноги передних пассажиров.

Обратите внимание и на то, что нужно доработать и обдув ног задних пассажиров. Но перед тем, как переделать печку на ВАЗ-2110, нужно позаботиться и о водительском месте

Тут вы будете иметь дело с так называемой «елочкой». Как раз в данном случае целесообразно использование гофры. Во-первых, это даст должный эффект, а во-вторых, занимает куда меньше места той самой «елочки». Желательно, чтобы трубка была не более 40 миллиметров в диаметре, а при большой длине гладкая внутри. В противном случае во время прохождения по ней воздуха она может свистеть, что не очень приятно.

Где находится реле?

Независимо от года выпуска автомобиля и типа установленного монтажного блока реле омывателя и очистителя лобового имеет обозначение К3. В блоке старого образца оно расположено 3 по счёту справа налево в верхнем ряду и находится над реле включения очистителей фар.

На более современных моделях реле очистителя ветрового стекла располагается
вторым справа налево в верхнем ряду. Под ним установлено реле включения обогрева заднего стекла.

Другие возможные причины неисправности омывателя

После того, как владелец автомобиля определит, какой предохранитель отвечает за омыватель лобового стекла ВАЗ 2114, необходимо проверить его работоспособность. Если другие цепи, защищаемые предохранителем, работают без изменений, это означает что плавкий элемент не вышел из строя. Существует ряд других причин, по которым может не работать омыватель лобового стекла.

Электрические повреждения

  • Нарушено соединение между контактными площадками предохранителя и монтажного блока. Неисправность может возникнуть в результате нарушения правил монтажа плавкого элемента или появления окислений. Для устранения неисправности необходимо восстановить контакт.
  • Вышел из строя монтажный блок, установленный в моторном отсеке. Следует заменить блок на заведомо рабочий или перепаять контактные дорожки.
  • Поломка подрулевого переключателя. Неисправность приводит к невозможности замкнуть цепь и включить электродвигатель. При выявлении поломки необходимо заменить подрулевой переключатель заведомо рабочей деталью.
  • Обрыв проводки. Повреждение проводов, идущих к электродвигателю, в некоторых случаях становится причиной неработоспособности омывателя. Для выявления неисправности потребуется проверить целостность проводов с помощью мультиметра. Поврежденный элемент следует заменить новым.
  • Не работает реле К3. Неисправность может быть связана с плохим соединением контактных площадок реле и блока предохранителей или поломкой реле. Проводят замену деталей заведомо рабочими. При необходимости контактные площадки очищают от окислений.

Механические поломки

Некорректная работа омывателя может быть связана с возникновением неисправностей механического характера. Наиболее часто выходят из строя:

  1. Насос. Использование жидкости низкого качества приводит к быстрому износу деталей насоса. Проверить работоспособность двигателя омывателя ветрового стекла ваз 2114 можно самостоятельно, без использования специализированного оборудования. Для проведения диагностики насос демонтируют с автомобиля и подключают его аккумуляторной батарее напрямую. В случае выявления поломки следует заменить деталь новой.
  2. Шланг. Под действием негативных факторов окружающей среды на наружной поверхности шланг омывателя появляются микротрещины. Размер отверстия в форсунке гораздо меньше диаметра шланга. В результате этого во время работы омывателя в шланге образуется давление. В совокупности с микротрещинами это приводит к его разрыву. Признаком неисправности является нормальная работа насоса и отсутствие подачи воды из форсунок с одновременным снижением уровня жидкости в бачке. Для устранения поломки необходимо заменить шланг новым.
  3. Форсунка. Небольшое отверстие в распылителе предусмотрено для подачи жидкости на лобовое стекло под давлением. Использование омывайки низкого качества приводит к засору форсунок. Устранение неисправности предполагает замену деталей или их чистку. Для правильного распыления жидкости после ремонта форсунок потребуется их регулировка.

PS: Вам удалось восстановить работу вашего омывателя? Может у вас возникли дополнительные вопросы или появились сложности? Тогда обязательно напишите об этом в комментариях, и мы постараемся помочь вам!

Предохранители

Теперь посмотрим какие предохранители за что отвечают в этом же монтажном блоке. А также приведу основные причины для поиска и устранения неисправностей.

F1 (5 A) — лампы освещения госномера, освещение приборной панели, лампа включения габаритов на панели, лампа багажника, левые габаритные огни. Если не работают какие-либо из перечисленных ламп, проверьте этот предохранитель, а также сами лампы и их контакты. Если всё в порядке, проверьте кнопку включения габаритов.

F2 (7,5 A) — ближний свет в левой фаре. Если не работают обе фары ближнего света, проверьте также реле К4 и сами лампы. Ещё дело может быть в переключателе света и его контактах.

F3 (10 A) — дальний свет в левой фаре. Если не работают обе фары дальнего света, проверьте реле К5, сами лампы и ручку включения дальнего света.

F4 (10 A) — передняя противотуманная фара с правой стороны. Если не работают обе «противотуманки», проверьте реле 9 и сами лампы фар, а также выключатель и его контакты.

F5 (30 A) — двигатели стеклоподъемников. Если не работают электро стеклоподъёмники, проверьте этот предохранитель и реле 5. Зимой проверьте, не примёрзли ли стёкла, подогрейте и очистите их ото льда при необходимости. Также дело может быть в моторчике стеклоподъёмника, его механизме и шестерёнках, для того чтобы до него добраться, нужно снять обшивку нужной двери.

F6 (15 A) — предохранитель переносной лампы.

Также могут наблюдаться проблемы с прикуривателем. Чтобы проверить, отключите прикуриватель от разъёма. Если этот предохранитель сгорать перестанет, то дело в прикуривателе.

F7 (20 A) — вентилятор охлаждения двигателя, звуковой сигнал. Если не включается вентилятор охлаждения и двигатель перегревается, проверьте этот предохранитель. Ещё проверьте работоспособность двигателя вентилятора, подключив его напрямую к аккумулятору. Дело может быть также в датчике температуры охлаждающей жидкости или термостате.

F8 (20 A) — обогрев заднего стекла (элемент). Если не работает обогрев и заднее стекло запотевает, проверьте этот предохранитель, предохранитель F9 и реле К7. Ещё проверьте контакты на клеммах элементов обогрева, прозвоните проводку, бывает провод перетирается. Также дело может быть в выключателе обогрева и его контактах.

F9 (20 A) — клапан рециркуляции, стеклоочистители и стеклоомыватель, омыватель фар, обмотка реле обогрева заднего стекла. Если не работает обогрев, аналогично предыдущему. Если не работают стеклоочистители или омыватель, проверьте также реле К2, уровень жидкости в бачке омывателя, насос омывателя, мотор очистителей. Ещё дело может быть в ручке их включения, её проводке и контактах. Провода могут передавиться или перетереться и замыкать на корпус.

F10 (20 A) — резервный предохранитель.

F11 (5 A) — габариты правой стороны. Если не работает левая сторона, проверьте предохранитель F1. Если не работает ни один габаритный огонь, проверьте выключатель света и его контакты. Также проверьте сами лампы в габаритах.

F12 (7,5 A) — ближний свет в правой фаре. Аналогично предохранителю F2 для левой фары.

F13 (10 A) — дальний свет в правой фаре, лампа включения дальнего света на приборной панели. Аналогично предохранителю F3 для правой фары. Если при включении дальнего света не загорается синяя лампа на панели, проверьте этот предохранитель, а также саму лампу и проводку к ней.

F14 (10 A) — передняя противотуманная фара с левой стороны.

Аналогично предохранителю F4 для правой «противотуманки».

F15 (20 A) — обогрев сидений, блокировка замка багажника. Если не работает обогрев сидений, проверьте этот предохранитель и кнопку включения на приборной панели, её контакты и проводку.

F16 (10 A) — указатели поворотов и аварийная сигнализация, лампа включения «аварийки». Если не работают поворотники или «аварийка», проверьте также реле К3 и сами лампы в поворотниках, а также кнопку включения «аварийки».

F17 (7,5 A) — освещение салона, подсветка, подсветка замка зажигания, лампы стоп-сигналов, часы, бортовой компьютер. Если не работают стоп-сигналы, проверьте этот предохранитель, сами лампы, а также выключатель, установленный в педальном блоке.

F18 (25 A) — освещение вещевого ящика, контроллер печки, прикуриватель. Если не работает прикуриватель, проверьте этот предохранитель, разберите прикуриватель и проверьте наличие короткого замыкания в нём, особенно на шайбе и контактах. Подогните их, если нужно или замените весь прикуриватель. Не вставляйте в него разъёмы нестандартного размера.

F19 (10 A) — блокировка дверных замков, контрольное реле стоп-сигналов и габаритов, поворотники и лампы их включения на панели, лампа заднего хода, обмотка генератора, контрольная индикация бортовой системы, приборная панель, часы, бортовой компьютер.

F20 (7,5 A) — задние противотуманные огни.

Если не работают задние «противотуманки», проверьте этот предохранитель и реле 9. Также проверьте сами лампы, проводку, разъёмы и выключатель на панели.

Никогда не заменяйте перегоревшие предохранители на предохранители большего номинала (тока), это может вызвать перегорание дорожек на монтажном блоке, выход из строя приборов и т.п. В этом случае ремонт обойдётся дороже, поэтому лучше разобраться с проблемой сразу и устранить неисправность. Если вы не можете самостоятельно найти в чём дело, обратитесь в автосервис, обычно подобными проблемами занимаются электрики, которым не составит труда определить неисправность и устранить её.
