Предохранители и реле Ford Focus 2 со схемами блоков описанием и электро схемой

Компактный автомобиль Ford Focus 2 го поколения производился в 2004, 2005, 2006, 2007, 2008, 2009, 2010 и 2011 годах как с бензиновыми, так и дизельными двигателями. За это время автомобиль прошёл рестайлинг один раз, который коснулся как интерьера так и экстерьера. В данной публикации мы покажем описание блоков предохранителей и реле Форд Фокус 2, места их расположения, схемы и фотографии. Отдельно отметим предохранитель прикуривателя. А в заключении предложим для скачивания полные электрические схемы автомобиля.

Актуальное назначение предохранителей может отличаться от представленного и зависит от года выпуска и страны поставки форд фокус 2. Сверяйте обозначением со схемой на обратной стороне защитной крышки. А если у Вас не то поколение модели, смотрите тут: Фокус 1 и Фокус 3.

Общее расположение блоков

На данной схеме представлено расположение всех электронных блоков управления.

Схема

Описание

1	Электронным блок управления кондиционером
2	Датчик температуры воздуха подаваемого из вентиляционной решетки приборной панели
3	Датчик удара (SRS)
4	Датчик удара SRS, со стороны водителя
5	Датчик удара SRS, со стороны пассажира
6	Звуковой сигнал противоугонной системы
7	Датчик солнечного света
8	Дополнительный отопитель-электрический
9	Дополнительный отопитель-топливный
10	Аккумуляторная батарея
11	Диагностический разъем (DLC)
12	Блок управления электрооборудованием двери водителя — в двери
13	Блок управления электрооборудованием левой задней двери — в двери
14	Блок управления электрооборудованием двери пассажира — в двери
15	Блок управления электрооборудованием правой задней двери — в двери
16	Блок управления электродвигателем вентилятора системы охлаждения
17	Блок управления подачей присадки
18	Блок предохранителей /реле, моторный отсек
19	Блок предохранителей /реле приборная панель
20	Резистор электродвигателя вентилятора отопителя-около электродвигателя вентилятора отопителя
21	Звуковой сигнал
22	Кольцевая антенна иммобилайзера
23	Реле указателей поворота -в переключателе указателей поворота
24	Инерционный выключатель отсечки подачи топлива
25	Блок управления системы keylessentry
26	Блок управления освещением
27	Многофункциональный блок управления-в блоке предохранителей/ реле приборной панели-функции: Система кондиционирования, противоугонная система, дополнительный обогреватель-электрический, центральный замок, обогреватель лобового стекла, лампы освещения салона, очиститель/ омыватель лобового стекла
28	Блок управления навигационной системой
29	Блок управления системой парковки
30	Блок управления стояночным тормозом
31	Электронный блок управления SRS
32	Э/м клапан замка рулевой колонки
33	Датчик положения рулевого колеса
34	Электронный блок управления КПП
35	Датчик дождя (очиститель лобового стекла)

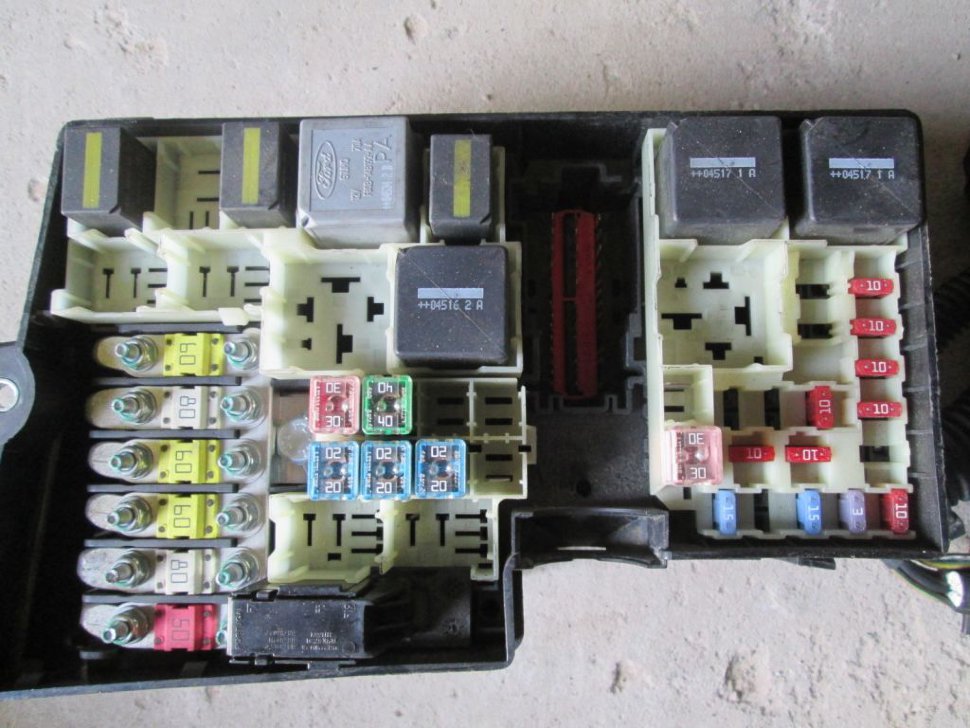

Блок под капотом

Он находится с левой стороны под защитной крышкой.

Расположение блока под капотом

Фото — пример

Пример актуальной схемы на обратной стороне защитной крышки.

Схема

Описание предохранителей

F1	40/60А Электрический двигатель вентилятора системы охлаждения
F2	80А Усилитель руля
F3	60А Монтажный блок реле и предохранителей в салоне
F4	60А Монтажный блок реле и предохранителей в салоне
F5	80А Кондиционер с ручным или автоматическим управлением
F6	60А Резерв
F7	30А Насос гидравлического блока АБС
F8	20А Клапаны гидравлического блока АБС
F9	20А Контакты и обмотка главного реле
F10	30А Электрический двигатель вентилятора отопителя (предохранитель печки)
F11	20А Выключатель зажигания
F12	40А Силовая цепь реле зажигания
F13	20А Стартер
F14	40А Обогрев ветрового стекла — правый элемент
F15	30А Реле вентилятора системы охлаждения
F16	40А Левый элемент обогрева ветрового стекла
F17	30А Резерв
F18	Резерв
F19	10А Блок управления системы АБС
F20	15А Звуковой сигнал
F21	20А Дополнительный отопитель
F22	10А Блок управления усилителем рулевого управления
F23	30А Насос омывателя фар
F24	15А Резерв
F25	10А Обмотка реле обогрева ветрового стекла
F26	10А Автоматическая коробка передач
F27	10А Муфта компрессора кондиционера
F28	10А Резерв
F29	10А Система раздельного климат — контроля
F30	3А Блок управления двигателем, блок управления автоматической коробкой передач
F31	10А Система зарядки аккумуляторной батареи
F32	10А Блок управления автоматической коробкой передач, датчик положения селектора
F33	10А Подогрев датчиков концентрации кислорода
F34	10А Форсунки, катушка зажигания
F35	10А Система управления двигателем
F36	10А Блок управления двигателем

Назначение реле

R1	Реле включения запрещения запуска
R2	Реле звукового сигнала
R3	Реле фонарей заднего хода
R4	Резерв
R5	Реле системы рециркуляции ОГ (EGR) — для бензиновых двигателей, Реле нагревателя топлива — дизель
R6	Основное реле
R7	Реле обогревателя ветрового стекла
R8	Реле зажигания
R9	Реле омывателя фар
R10	Реле вентилятора отопителя
R11	Реле компрессора кондиционера
R12	Реле электро двигателя вентилятора системы охлаждения, реле свечей накаливания
R13	Реле стартера
R14	Реле вентилятора системы охлаждения, Электрический двигатель вентилятора

Блок в салоне

Данный блок находится под бардачком и крепится двумя винтами.

Вариант 1

Схема

Обозначение

37	10А Дальний свет левой фары
38	10А Дальний сеет правой фары
39	20А Прикуриватель, задняя дополнительная розетка
40	20А Люк
41	20А Модуль электрооборудования двери переднего пассажира
42	7,5А Обогрев зеркал
43	10А Электронные модули (питание от аккумуляторной батареи)
44	10А Диагностический разъем (OBD II)
45	10А Дневные ходовые огни
46	10А Комбинация приборов, многофункциональный электронный модуль (GEM)
47	15А Стеклоомыватель, обогрев жиклеров стеклоомывателя
48	20А Ближний свет фар, дневные ходовые огни
49	15А Переключатель света
50	20А Стеклоочиститель
51	15А Топливный насос
52	25А Обогрев заднего стекла
53	7,5А Габаритный свет с левой стороны
54	7,5А Габаритный свет с правой стороны
55	20А Модуль электрооборудования двери водителя, центральный замок
56	20А Система бесключевого доступа / запуска
57	10А Сирена противоугонной системы
58	15А Аудиосистема (питание от аккумуляторной батареи)
59	25А Розетка в багажном отделении, разъем прицепа
60	15А Ближний свет правой фары
61	15А Ближний свет левой фары
62	20А Электропривод регулировок сиденья водителя
63	25А Стеклоподъемники
64	Резерв
65	10А Подушки безопасности
66	7,5А Корректор фар, ближний свет фар, блок ксеноновых фар
67	10А Иммобилайзер (WFS), комбинация приборов (питание от выключателя зажигания)
68	7,5А Радио, комбинация приборов
69	20А Противотуманный свет
70	10А Электронные модули(питание от замка зажигания)
71	10А Дневные ходовые огни
72	25А Многофункциональный электронный модуль (GEM)
73	7,5А Освещение номерного знака
74	15А Лампы стоп-сигнала
75	10А Блок управления коробкой передач, электронная педаль газа
76	7,5А Электронный стояночный тормоз (EPB)
77	25А Реле центрального замка
78	15А Очиститель заднего стекла
79	15А Электропривод складывания зеркал
80	10А Освещение салона, зеркала с электроприводом
81	20А Модуль электрооборудования правой задней двери
82	20А Модуль электрооборудования левой задней двери
83	10А CD-чейнджер, развлекательная система для задних пассажиров (RSE)
84	10А Лампы заднего хода, модуль прицепа
85	10А Система охлаждения
86	20А Подогрев сидений
Реле
K1	Обогрев заднего стекла
K4	Топливный насос
K5	Дневные ходовые огни

В данном исполнении за работу прикуривателя отвечает предохранитель номер 39 на 20А.

Вариант 2

Фото — схема

Расшифровка

100	10А Электронные модули (питание от замка зажигания)
101	20А Люк, сиденье водителя с электроприводом, блок управления приводом крыши (Focus Coupe-Cabriolet)
102	10А Блок управления отопителем, регулировки рулевой колонки, фильтр твердых продуктов сгорания дизельного топлива, приемник системы дистанционного управления
103	10А Внешние освещение (питание от аккумуляторной батареи)
104	10А Освещение салона, система экономии электроэнергии
105	25А Обогрев заднего стекла
106	20А Система бесключевого доступа / запуска
107	10А Комбинация приборов (питание от аккумуляторной батареи), диагностический разъем
108	7,5А Дополнительные функции комбинации приборов (аудиосистема и система навигации)
109	20А Прикуриватель, задняя дополнительная розетка
110	10А Дневные ходовые огни
111	15А Топливный насос (бензиновые двигатели)
112	15А Аудиосистема (питание от аккумуляторной батареи)
113	10А Дневные ходовые огни
114	10А Комбинация приборов (питание от замка зажигания), иммобилайзер
115	7,5А Внешние освещение (питание от замка зажигания)
116	20А Противотуманный свет
117	7,5А Освещение номерного знака
118	20А Модуль электрооборудования левой задней двери
119	15А Розетка в багажном отделении
120	20А Модуль электрооборудования правой задней двери
121	20А Подогрев передних сидений
122	10А Подушки безопасности
123	7,5А Обогрев зеркал
124	7,5А Габаритный свет с левой стороны
125	7,5А Габаритный свет с правой стороны
126	20А Система бесключевого доступа / запуска
127	25А Стеклоподъемники
128	Резерв
129	20А Стеклоочиститель
130	Резерв
131	15А Стеклоочиститель заднего стекла
132	15А Лампы стоп-сигнала
133	25А Модуль электрооборудования двери переднего пассажира, реле центрального замка
134	20А Модуль электрооборудования двери водителя, центральный замок
135	20А Дневные ходовые огни
136	15А Стеклоомыватель, обогрев жиклеров стеклоомывателя
137	10А Резервное питание противоугонной системы
138	10А Блок управления двигателем, электронная педаль газа, блок управления автоматической коробкой передач
139	10А Дальний сеет правой фары
140	10А Дальний свет левой фары
141	10А Лампы заднего хода, зеркала с электроприводом
142	15А Ближний свет правой фары
143	15А Ближний свет левой фары
Реле
R1	Топливный насос
R2	Резерв

За прикуриваетль отвечает предохранитель номер 109 на 20А.

С обратной стороны блока, могут находится некоторые отдельные элементы реле.

Описание

• R1 Реле ближнего света
• R2 Реле дальнего света
• R3 Реле центрального замка и заднего стеклоочистителя
• R4 Реле открытия водительской двери
• R5 Реле открытия остальных дверей
• R6 Реле переднего стеклоочистителя
• R7 Реле обогрева заднего стекла
• R8 Реле защиты от разряда АКБ
• R9 Реле света

Электросхемы Ford Focus 2

Остались вопросы? Больше информации про электро оборудование, а так же полные электро — схемы форд фокус 2 можете найти в данном руководстве: «скачать«.

Мы так же подготовили видео материал по данной публикации у себя на канале. Смотрите и подписывайтесь.

А если знаете как сделать данный материал лучше или остались вопросы пишите всё в комментарии.

Схема предохранителей и реле Ford Focus 2 (2004-2011)

№	А	Назначение
37	10	Дальний свет левой фары
38	10	Дальний сеет правой фары
39	20	Прикуриватель, задняя дополнительная розетка
40	20	Люк
41	20	Модуль электрооборудования двери переднего пассажира
42	7.5	Обогрев зеркал
43	10	Электронные модули (питание от аккумуляторной батареи)
44	10	Диагностический разъем (OBD II)
45	10	Дневные ходовые огни
46	10	Комбинация приборов, многофункциональный электронный модуль (GEM)
47	15	Стеклоомыватель, обогрев жиклеров стеклоомывателя
48	20	Ближний свет фар, дневные ходовые огни
49	15	Переключатель света
50	20	Стеклоочиститель
51	15	Топливный насос
52	25	Обогрев заднего стекла
53	7. 5	Габаритный свет с левой стороны
54	7.5	Габаритный свет с правой стороны
55	20	Модуль электрооборудования двери водителя, центральный замок
56	20	Система бесключевого доступа / запуска
57	10	Сирена противоугонной системы
58	15	Аудиосистема (питание от аккумуляторной батареи)
59	25	Розетка в багажном отделении, разъем прицепа
60	15	Ближний свет правой фары
61	15	Ближний свет левой фары
62	20	Электропривод регулировок сиденья водителя
63	25	Стеклоподъемники
64	–	Не используется
65	10	Подушки безопасности
66	7. 5	Корректор фар, ближний свет фар, блок ксеноновых фар
67	10	Иммобилайзер (WFS), комбинация приборов (питание от выключателя зажигания)
68	7.5	Радио, комбинация приборов
69	20	Противотуманный свет
70	10	Электронные модули(питание от замка зажигания)
71	10	Дневные ходовые огни
72	25	Многофункциональный электронный модуль (GEM)
73	7.5	Освещение номерного знака
74	15	Лампы стоп-сигнала
75	10	Блок управления коробкой передач, электронная педаль газа
76	7. 5	Электронный стояночный тормоз (EPB)
77	25	Реле центрального замка
78	15	Очиститель заднего стекла
79	15	Электропривод складывания зеркал
80	10	Освещение салона, зеркала с электроприводом
81	20	Модуль электрооборудования правой задней двери
82	20	Модуль электрооборудования левой задней двери
83	10	CD-чейнджер, развлекательная система для задних пассажиров (RSE)
84	10	Лампы заднего хода, модуль прицепа
85	10	Система охлаждения
86	20	Подогрев сидений
Реле
K1	Обогрев заднего стекла
K4	Топливный насос
K5	Дневные ходовые огни

Предохранители Форд Фокус 2, 2004

№	Расшифровка	Ток, А
100	Электронные модули (питание от замка зажигания)	10
101	Блок управления приводом вентиляционного люка, сиденье водителя с электро­приводом, блок управления приводом крыши (только для а/м со съемной крышей)	20
102	Регулятор отопителя, рулевая колонка, фильтр твердых продуктов сгорания дизельного топлива, приемник системы дистанци­онного управления	10
103	Питание органов управления внешним освещением от аккумуляторной батареи	10
104	Система экономии электро­энергии, плафоны внутрен­него освещения	10
105	Обогреватель заднего стекла	25
106	Система управления без ключа	20
107	Батарейное питание комби­нации приборов, бортовая диагностика	10
108	Дополнительные функции комбинации приборов (аудиосистема и система навигации), магнитола	7,5
109	Прикуриватель фокус 2, дополни­тельная электрическая розетка сзади	20
110	Питание переключателя системы наружного осве­щения в дневное время от генератора	10
111	Бензонасос (только варианты с бензиновым двигателем)	15
112	Модули аудиосистемы (питание от аккумуляторной батареи)	15
113	Лампы наружного освещения в дневное время (подфар­ники)	10
114	Питание комбинации приборов от генератора, иммобилайзер двигателя	10
115	Питание органов управления внешним освещением от генератора	7,5
116	Противотуманные фары/ фонари	20
117	Фонарь освещения номер­ного знака	7,5
118	Модуль электрооборудо­вания двери (левой задней)	20
119	Дополнительное гнездо питания в багажном отде­лении	15
119	Дополнительное гнездо питания в багажном отде­лении (автомобили с модулем буксировки прицепа)	25
120	Модуль электрооборудо­вания двери (правой задней)	20
121	обогрев передних сидений	20
122	Модуль подушки безопас­ности	10
123	Обогреватель наружных зеркал заднего вида	7,5
124	Задние и передние габа­ритные огни, стоп-сигналы (левая сторона)	7,5
125	Задние и передние габа­ритные огни, стоп-сигналы (правая сторона)	7,5
126	Система управления без ключа	20
127	Электрические стеклоподъем­ники	25
128	Не используется	—
129	Очиститель ветрового стекла	20
130	Не используется	—
131	Очиститель заднего стекла	15
132	Стоп-сигналы	15
133	Реле центральной системы блокировки, модуль двери пассажира	25
134	Система централизованной блокировки замков, модуль электрооборудования двери водителя	20
135	Подсветка при движении в светлое время	20
136	Насос стеклоомывателя, подогреваемые жиклеры стеклоомывателя	15
137	Динамик включения аварий­ного батарейного питания	10
138	Блок управления силовым агрегатом, педаль акселера­тора, автоматическая транс­миссия	10
139	Дальний свет фар, правая сторона	10
140	Дальний свет фар, левая сторона	10
141	Фонарь заднего хода, зеркала заднего вида с элек­троприводом	10
142	Ближний свет фар (правая сторона)	15
143	Ближний свет фар (левая сторона)	15
Реле с обратной стороны блока
R1	Ближний свет
R2	Дальний свет
R3	Задний стеклоочиститель и центральный замок
R4	Открытие водительской двери
R5	Открытие других дверей
R6	Передний стеклоочиститель
R7	Обогрев заднего стекла
R8	Защита от разряда аккумулятора
R9	Освещение

ᐅ Схема предохранителей и реле Ford Focus 2 (2004-2011)

№	А	Назначение
37	10	Дальний свет левой фары
38	10	Дальний сеет правой фары
39	20	Прикуриватель, задняя дополнительная розетка
40	20	Люк
41	20	Модуль электрооборудования двери переднего пассажира
42	7. 5	Обогрев зеркал
43	10	Электронные модули (питание от аккумуляторной батареи)
44	10	Диагностический разъем (OBD II)
45	10	Дневные ходовые огни
46	10	Комбинация приборов, многофункциональный электронный модуль (GEM)
47	15	Стеклоомыватель, обогрев жиклеров стеклоомывателя
48	20	Ближний свет фар, дневные ходовые огни
49	15	Переключатель света
50	20	Стеклоочиститель
51	15	Топливный насос
52	25	Обогрев заднего стекла
53	7. 5	Габаритный свет с левой стороны
54	7.5	Габаритный свет с правой стороны
55	20	Модуль электрооборудования двери водителя, центральный замок
56	20	Система бесключевого доступа / запуска
57	10	Сирена противоугонной системы
58	15	Аудиосистема (питание от аккумуляторной батареи)
59	25	Розетка в багажном отделении, разъем прицепа
60	15	Ближний свет правой фары
61	15	Ближний свет левой фары
62	20	Электропривод регулировок сиденья водителя
63	25	Стеклоподъемники
64	–	Не используется
65	10	Подушки безопасности
66	7. 5	Корректор фар, ближний свет фар, блок ксеноновых фар
67	10	Иммобилайзер (WFS), комбинация приборов (питание от выключателя зажигания)
68	7.5	Радио, комбинация приборов
69	20	Противотуманный свет
70	10	Электронные модули(питание от замка зажигания)
71	10	Дневные ходовые огни
72	25	Многофункциональный электронный модуль (GEM)
73	7.5	Освещение номерного знака
74	15	Лампы стоп-сигнала
75	10	Блок управления коробкой передач, электронная педаль газа
76	7. 5	Электронный стояночный тормоз (EPB)
77	25	Реле центрального замка
78	15	Очиститель заднего стекла
79	15	Электропривод складывания зеркал
80	10	Освещение салона, зеркала с электроприводом
81	20	Модуль электрооборудования правой задней двери
82	20	Модуль электрооборудования левой задней двери
83	10	CD-чейнджер, развлекательная система для задних пассажиров (RSE)
84	10	Лампы заднего хода, модуль прицепа
85	10	Система охлаждения
86	20	Подогрев сидений
Реле
K1	Обогрев заднего стекла
K4	Топливный насос
K5	Дневные ходовые огни

Предохранители на форд фокус 2: где находятся, замена

Авто → Форд Фокус 2

В этой заметке написано, где находятся предохранители в автомобиле Форд Фокус 2, схема и номера предохранителей. Какие используются предохранители.

В автомобиле Форд Фокус 2 (дорестайл) устанавливаются плоские штекерные предохранители среднего размера, также такие предохранители называют ножевые.

Рис.1 Автомобильные предохранители среднего размера

• На торце предохранителя можно видеть число, соответствующее максимальному току, который может течь через предохранитель (номинал предохранителя).
• Также, номинал предохранителя можно определить по цвету изолятора:

1A – чёрный 2A — серый 3A – фиолетовый 4A — розовый 5A — оранжевый-жёлтый 7,5A — коричневый 10A — красный 15A — голубой 20A — жёлтый 25A — белый 30A — зелёный 35A — светло-фиолетовый 40A — оранжевый 60A — голубой 70A — коричневый 80A — светло-жёлтый 100A — сиреневый

Превышение током номинала предохранителя вызывает сгорание (расплавления) металлической пластины расположенной внутри предохранителя. Сгоревший предохранитель размыкает электрическую цепь, в которой он установлен. Это предохраняет электрические приборы от выхода из строя, а машину от возгорания.

Рис.2 Рабочий предохранитель и сгоревший

1. В автомобиле Форд Фокус 2 (дорестайл) предохранители находятся в двух колодках, одна из которых располагается под капотом автомобиля, а другая под приборной панелью со стороны пассажирского места (под отсеком для перчаток, именуемым в народе «бардачком»).
2. Блок предохранителей, расположенный в подкапотном пространстве находится с левой стороны, недалеко от аккумуляторной батареи.

Открывать крышку блока предохранителей удобно с помощью небольшой плоской отвертки, которую нужно вставить в замок крышки и слегка наклонить в сторону радиатора автомобиля. После чего снимать крышку.

Рис.3 Отвертка вставлена в замок крышки

На крышке с внутренней стороны хранится пинцет, который применятся для извлечения и замены предохранителей. В блоке предохранителей под «бардачком» такого пинцета нет!

Рис.4 Приспособа для извлечения предохранителей

Схема предохранителей в блоке, который установлен в подкапотном пространстве показана на фотографии. Эта схема соответствует машинам Форд Фокус 2 выпуска до конца 2007 года, то есть Форд Фокус 2 дорестайл.

Рис.5 Схема предохранителей в подкапотном пространстве Форд Фокус 2 Рис.6 Номера предохранителей в подкапотном пространстве Форд Фокус 2

В салоне автомобиля блок предохранителей подвешен под перчаточным отсеком и крепится двумя замками похожими на саморезы. Замки нужно повернуть против часовой стрелки, после чего передняя часть блока откидывается вниз. Блок можно чуть приподнять и выдвинуть назад, тогда он откинется шире и доступ к предохранителям будет удобнее.

Рис.7 Расположение предохранителей в салоне Форд Фокус 2

Номера предохранителей нанесены на колодку. На фотографии их плохо видно. На схеме они расположены так:

Рис.8 Схема блока предохранителей расположенного в салоне Форд Фокус 2

В таблице ниже показано соответствие номеров предохранителей их номиналам, а также электрическим цепям, в которых они установлены.

Таблица 1.

Номера предохранителей Форд Фокус 2 2004-2007 (дорестайл)

№AЦепь№AЦепь

37	10	Дальний свет фар, левая сторона	62	20	Электропривод регулировки сиденья водителя
38	10	Дальний свет фар, правая сторона	63	25	Электропривод стеклоподъемников
39	20	Прикуриватель, задняя электрическая розетка	64	—	Не используется
40	20	Электропривод вентиляционного люка	65	10	Модуль подушек безопасности
41	20	Модуль электрооборудования двери переднего пассажира	66	7,5	Выключатель освещения (питание от замка зажигания)
42	7,5	Электрообогреватель зеркал	67	10	Панель приборов (питание от замка зажигания), иммобилайзер двигателя
43	10	Электронные модули (питание от аккумуляторной батареи)	68	7,5	Дополнительные элементы на панели приборов
44	10	Колодка канала информационной связи	69	20	Противотуманные фары/фонари
45	10	Наружное освещение для движения в дневное время (стояночные фонари)	70	10	Электронные модули (питание от замка зажигания)
46	10	Панель приборов (питание от аккумулятора), центральный блок плавк. предохранителей	71	10	Наружное освещение для движения в дневное время
47	15	Насос стеклоомывателя, подогреваемые жиклеры стеклоомывателя	72	—	Не используется
48	20	Фары ближнего света, наружное освещение для движения в дневное время	73	7,5	Фонарь освещения гос. регистрационного знака
49	15	Выключатель освещения (питание от аккумуляторной батареи)	74	15	Фонари стоп-сигналов
50	20	Очиститель ветрового стекла	75	10	Блок управления силовым агрегатом
51	15	Топливный насос	76	—	Не используется
52	25	Электрообогреватель заднего стекла	77	25	Реле системы централизованной блокировки замков
53	7,5	Стояночные/габаритные фонари, левая сторона кузова	78	15	Очиститель заднего стекла
54	7,5	Стояночные/габаритные фонари, правая сторона кузова	79	15	Электрическая розетка в багажном отделении
55	20	Система централизованной блокировки замков, модуль электрооборудования двери водителя	80	10	Таймер отключения освещения салона с целью экономии аккумулятора
56	20	Система Кеу Егее	81	20	Модуль электрооборудования двери (правой задней)
57	10	Электропривод складывания наружных зеркал или датчик определения степени заряда аккумуляторной батареи	82	20	Модуль электрооборудования двери (левой задней)
58	15	Модули аудиосистемы (питание от аккумуляторной батареи)	83	10	Модули аудиосистемы (“Высокого класса”)
59	20	Модуль управления электрооборудованием буксируемого прицепа	84	10	Фонари задн. хода, питание эл/оборудования прицепа от замка зажигания
60	15	Ближний свет фар (правая сторона)	85	10	Блок электрооборудования системы охлаждения
61	15	Ближний свет фар (левая сторона)	86	20	Электрообогрев передних сидений

По теме: Форд Фокус 2 дорестайл.

⇧

Источник: http://checosa.ru/automobili/ff2-01.htm

Описание блока предохранителей в Ford Focus 2

На любом автомобиле периодически случаются различные поломки и проблемы с электрооборудованием, и для того, чтобы их устранить в первую очередь необходимо проверить возможные обрывы и повреждения в электроцепи. Предохранители Форд Фокус 2, как и в любом автомобиле, нужно проверить в первую очередь, разработчики позаботились и предусмотрительно разместили их в легкодоступных местах, а их замена – достаточно простое дело.

Важно! При замене электропредохранителя на Ford Focus 2 нужно учитывать не только его цвет, но и номинал.

Расположение и электросхема

Пинцет для замены (могут быть разных типов)

У Ford Focus 2 предохранители расположены в двух блоках. Один находится в салоне под бардачком, а второй – под капотом. Для того чтобы произвести замену какого-либо предохранителя, конструкторы предусмотрели специальный пинцет, и эта процедура не вызовет ни у кого затруднений.

Схема подкапотного блока

№	Ампер	Назначение предохранителя
1	40	Вентилятор охлаждения мотора
2	80	Рулевое управление
3	60	ВБП № 1
4	60	ВБП № 1
5	80	Дополнительный обогреватель
6	60	Свечи обогрева (лишь для авто с дизельными моторами)
7	30	Противоблокировочная система, насос системы динамической стабилизации
8	20	Противоблокировочная система, клапаны системы динамической стабилизации
9	20	Узел управления двигателем
10	30	Вентилятор климатроника
11	20	Выключатель стартера и других приборов
12	40	Электрореле зажигания
13	20	Электрообмотка стартера
14	40	Обогрев правой стороны переднего стекла
15	30	Реле вентилятора
16	40	Обогрев левой стороны переднего стекла
17	30	Убирающаяся крыша
18	30	Усилитель мощности
19	10	Система ABS
20	15	Звуковой сигнал
21	20	Дополнительный нагреватель
22	10	Усилитель руля
23	30	Система омывания фар
24	15	Дополнительный обогреватель (для дизелей)
25	10	Зажигание
26	15	АКП
27	10	Муфта кондиционирования – компрессор
28	10	Свеча накаливания (лишь для авто с дизелем)
29	10	Раздельный климатроник
30	30	АКП
31	10	Зарядка аккумулятора
32	10	АКП
33	10	Кислородные датчики (лишь для авто с моторами работающими на бензине)
34	10	Клапан охлаждения воздуха (для дизелей)

Схема блока, расположенного в салоне

№	Ампер	Назначение предохранителя
100	10	Электромодули
101	20	Управления люком, откидной крышей, сидений
102	10	Отопитель, руль, фильтр, ДУ
103	10	Управления наружным освещением от аккумулятора
104	10	Электроэкономия
105	25	Обогрев стекла сзади
106	20	Управления без ключа
107	10	Питание приборов от батареи, бортдиагностика
108	7,5	Аудиосистема и навигация
109	20	Прикуриватель, электророзетка
110	10	Переключатель наружного освещения днем
111	15	Бензонасос
112	15	Аудиосистема (питание от аккумулятора)
113	10	Подфарники
114	10	Иммобилайзер
115	7,5	Внешний свет от генератора
116	20	Противотуманки
117	7,5	Освещения номера авто
118	20	Электрическое оборудования задней левой двери
119	15	Электропитание багажного отделения
119	25	Электропитание багажного отделения (авто с системой буксировки прицепа)
120	20	Электрическое оборудования задней правой двери
121	20	Подогрев сидений передние
122	10	Подушки безопасности
123	7,5	Электрический обогрев зеркал
124	7,5	Габариты, стопы (левая сторона)
125	7,5	Габариты, стопы (правая сторона)
126	20	Управление без ключа
127	25	Электростеклоподъемники
128	Не применяется
129	20	Очиститель переднего стекла
130	Не применяется
131	15	Очиститель заднего стекла
132	25	Стопы
133	20	Блокировка системы
134	20	Централизованная блокировка замков
135	20	Подсветка во время движения в дневное время
136	15	Насос омывателя стекол
137	10	Включения аварийного питания
138	10	Управление двигателем, акселератором, АКПП
139	10	Левый дальний свет
140	10	Правый дальний свет
141	10	Фонарь заднего хода
142	15	Левый ближний свет
143	15	Правый ближний свет

Процесс снятия и замены

Замена предохранителя – простой процесс, и инструменты здесь практически не нужны.

Что понадобиться

• пинцет;
• плоская отвертка;
• новый предохранитель.

В подкапотном пространстве

Расположение под капотом

Для того чтобы получить доступ к предохранителям, расположенным в подкапотном пространстве Ford Focus 2, нужно открыть крышку капота. Блок расположен в удобном месте – справа от двигателя, и представляет собой небольшой пластиковый ящичек черного цвета.

Электропредохранители в блоке

Открыть его можно обычный плоской отверткой, достаточно всего лишь подковырнуть крышку.

Схема расположения на крышке

Также обратите внимание на то, что на обратной стороне крышки есть схема расположения предохранителей и пинцет, с помощью которого и производится замена. Он вам понадобится, когда придется менять предохранители в блоке под перчаточным отделением.

Под бардачком

Расположение в салоне

Второй блок под бардачком на Ford Focus 2 также находится в удобном месте, и чтобы получить к нему доступ, нужно потянув книзу снять защитную полку.

Откручиваем фиксаторыБлок под бардачком

Повернув замочки, получаем доступ к блоку. В этом блоке пинцет не предусмотрен, и для замены предохранителей понадобится тот, что находится в подкапотном пространстве.

При замене предохранителя Ford Focus 2 первым делом выясните его номинал, потому что, если он будет превышен, произойдет его перегорание и цепь будет разомкнута.

Если вы решились на рестайлинг своего авто, затрагивающий электрическую цепь, то предусмотрены свободные разъемы.

 Загрузка …

Видео «Замена электропредохранителей»

В этом видео продемонстрировано, как быстро и просто добраться до предохранителей на Ford Focus 2 и провести их замену.

Была ли эта статья полезна?Статья была полезнаПожалуйста, поделитесь информацией с друзьями

Источник: https://avtozam.com/ford/focus/blok-predohraniteley-avto/

Ford Focus 2, расположение блока предохранителей

Если новый предохранитель сразу перегорает, найдите причину, прежде чем менять его снова, замыкание на землю в проводке, в результате перетирания изоляции наиболее частый дефект.

Если предохранитель защищает более одной цепи, чтобы определить дефект проверяйте каждую цепь по отдельности. Обратитесь к специалистам, имея схемы и приборы, они найдут замыкание.

Всегда носите с собой запасные предохранители всех номиналов, используемых на автомобиле.

Для доступа к салонному блоку предохранителей, отсоедините крышку под перчаточным ящиком (бардачком) с пассажирской стороны.

поверните крепежные элементы на 90 °

И опустите блок предохранителей

Дополнительные предохранители расположены на левой стороне моторного отсека



Таблица характеристик плавких предохранителей

Блок предохранителей в моторном отсеке

• Предохранитель Сила тока, А Защищаемые цепи
• 1 40 Электровентилятор охлаждения двигателя
• 2 80 Рулевое управление с усилителем
• 3 60 Внутренний блок предохранителей 1
• 4 60 Внутренний блок предохранителей 2
• 5 80 Вспомогательный отопитель
• 6 60 Свечи подогрева (только для автомобилей с дизельнымидвигателями)
• 7 30 Антиблокировочная система, насос системы динамической стабилизации
• 8 20 Антиблокировочная система, клапаны системы динамической стабилизации
• 9 20 Модуль управления силовым агрегатом (PCM)
• 10 30 Вентилятор системы климат-контроля
• 11 20 Выключатель зажигания (стартера и приборов)
• 12 40 Реле 15l зажигания
• 13 20 Электрическая обмотка стартера
• 14 40 Обогрев лобового стекла, правая сторона
• 15 30 Реле вентилятора охлаждения (Sigma — только варианты без A/C)
• 16 40 Обогрев ветрового стекла, левая сторона
• 17 30 Складывающаяся крыша
• 18 30 Инвертирующий усилитель мощности
• 19 10 Модуль ABS
• 20 15 Звуковой сигнал
• 21 20 Вспомогательный отопитель
• 22 10 Модуль усилителя рулевого управления
• 23 30 Омыватели фар
• 24 15 Вспомогательный отопитель (только для автомобилей с дизельными двигателями)
• 25 10 Реле зажигания
• 26 15 Автоматическая коробка передач
• 26 10 Непрерывное питание PCM (только Focus ST и Focus RS)
• 27 10 Муфта компрессора системы кондиционирования
• 28 10 Управление свечой накаливания (только для автомобилей с дизельными двигателями)
• 29 10 Система раздельного климат-контроля
• 30 3 PCM, автоматическая коробка передач
• 31 10 Интеллектуальная зарядка аккумуляторной батареи
• 32 10 Автоматическая коробка передач
• 32 10 Электропитание топливных форсунок (только Focus ST и Focus RS)
• 33 10 Подогреваемые кислородные датчики (только для автомобилей с бензиновыми двигателями)
• 33 10 Перепускной клапан промежуточного охлаждения воздуха (только для автомобилей с дизельными двигателями)
• 33 20 Подогреваемый кислородный датчик (только Focus ST и Focus RS)
• 34 10 Форсунки, катушки зажигания
• 35 10 PCM, клапаны, электромагнитные клапаны
• 36 10 PCM

Блок предохранителей в салоне

1. Предохранитель Сила тока, А Защищаемые цепи
2. 100 10 Электронные модули (питание от замка зажигания)
3. 101 20 Блок управления приводом вентиляционного люка, сиденье водителя с электроприводом, блок управления приводом крыши (только для а/м со съемной крышей)
4. 102 10 Регулятор отопителя, рулевая колонка, фильтр твердых продуктов сгорания дизельного топлива, приемник системы дистанционного управления
5. 103 10 Питание органов управления внешним освещением от аккумуляторной батареи
6. 104 10 Система экономии электроэнергии, плафоны внутреннего освещения
7. 105 25 Обогреватель заднего стекла
8. 106 20 Система управления без ключа
9. 107 10 Батарейное питание комбинации приборов, бортовая диагностика
10. 108 7,5 Дополнительные функции комбинации приборов (аудиосистема и система навигации)
11. 109 20 Прикуриватель, дополнительная электрическая розетка сзади
12. 110 10 Питание переключателя системы наружного освещения в дневное время от генератора
13. 111 15 Топливный насос (только варианты с бензиновым двигателем)
14. 112 15 Модули аудиосистемы (питание от аккумуляторной батареи)
15. 113 10 Лампы наружного освещения в дневное время (подфарники)
16. 114 10 Питание комбинации приборов от генератора, иммобилайзер двигателя
17. 115 7,5 Питание органов управления внешним освещением от генератора
18. 116 20 Противотуманные фары/фонари
19. 117 7,5 Фонарь освещения номерного знака
20. 118 20 Модуль электрооборудования двери (левой задней)
21. 119 15 Дополнительное гнездо питания в багажном отделении
22. 119 25 Дополнительное гнездо питания в багажном отделении (автомобили с модулем буксировки прицепа)
23. 120 20 Модуль электрооборудования двери (правой задней)
24. 121 20 Электрообогрев передних сидений
25. 122 10 Модуль подушки безопасности
26. 123 7,5 Электрообогрев наружных зеркал заднего вида
27. 124 7,5 Задние и передние габаритные огни, стоп-сигналы (левая сторона)
28. 125 7,5 Задние и передние габаритные огни, стоп-сигналы (правая сторона)
29. 126 20 Система управления без ключа 1
30. 27 25 Электрические стеклоподъемники
31. 128 — Не используется
32. 129 20 Очиститель ветрового стекла
33. 130 — Не используется
34. 131 15 Очиститель заднего стекла
35. 132 15 Стоп-сигналы
36. 133 25 Реле центральной системы блокировки, модуль двери пассажира
37. 134 20 Система централизованной блокировки замков, модуль электрооборудования двери водителя
38. 135 20 Подсветка при движении в светлое время
39. 136 15 Насос стеклоомывателя, подогреваемые жиклеры стеклоомывателя
40. 137 10 Динамик включения аварийного батарейного питания
41. 138 10 Блок управления силовым агрегатом, педаль акселератора, автоматическая трансмиссия
42. 139 10 Дальний свет фар, правая сторона
43. 140 10 Дальний свет фар, левая сторона
44. 141 10 Фонарь заднего хода, зеркала заднего вида с электроприводом
45. 142 15 Ближний свет фар (правая сторона)
46. 143 15 Ближний свет фар (левая сторона)

Изменение маркировки предохранителей

• С внедрением GEM нового поколения 7M5T-14A073-XX была изменена маркировка предохранителей.
• Старые предохранители Новые предохранители Номинал (А) Защищаемые электрические цепи
• F37 F140 10 Дальний свет фар (левая сторона)
• F38 F139 10 Дальний свет фар (правая сторона)
• F39 F109 20 Прикуриватель, задняя розетка
• F40 F101 20 Сдвижной люк крыши с электроприводом, сиденье водителя с электрическими регулировками, складная крыша (кабриолет)
• F41 F106 20 не используется
• F42 F123 7,5 Электрообогрев наружных зеркал заднего вида
• F43 F102 10 Система управления отоплением, модуль замка рулевого колеса, сажевый фильтр, бесключевая система отпирания/запирания и пуска двигателя, DVD-проигрыватель.
• F44 отсутствует
• F45 F113 10 Система дневного света (стояночный свет)
• F46 F107 10 Щиток приборов, OBD
• F47 F136 15 Насос стеклоомывателей, подогреваемые форсунки омывания
• F48 F135 20 Подсветка при движении в светлое время
• F49 F103 10 Органы управления освещением.
• F50 F129 20 Стеклоочистители лобового стекла
• F51 F111 15 Топливный насос
• F52 F105 25 Обогрев заднего стекла
• F53 F124 7,5 Стояночный свет, габаритные огни, задние фонари (левая сторона)
• F54 F125 7,5 Стояночный свет, габаритные огни, задние фонари (правая сторона)
• F55 F134 20 Система централизованного запирания, дверной модуль (со стороны водителя)
• F56 F126 20 Система санкционирования доступа и запуска двигателя без ключа
• F57 F137 10 Складные наружные зеркала заднего вида с электроприводом, звуковой сигнал противоугонной системы со встроенным аккумулятором
• F58 F112 15 Аудиоустройства, мобильный телефон
• F59 F119 20 Модуль тягово-сцепного устройства, задняя розетка
• F60 F142 15 Ближний свет фар (левая сторона)
• F61 F143 15 Ближний свет фар (правая сторона)
• F62 отсутствует
• F63 F127 25 Электростеклоподъемники (кроме кабриолета), блок охлаждения
• F64 F128 20 не используется F65 F122 10 Модуль подушки безопасности
• F66 F115 7,5 Органы управления освещением.
• F67 F114 10 Щиток приборов, противоугонная система
• F68 F108 7,5 Принадлежности (щиток приборов, аудиоустройства)
• F69 F116 20 Противотуманные фары, задний противотуманный фонарь
• F70 F100 10 Электропитание электронных модулей, обогрева лобового стекла, обогрева заднего стекла, обогрева сидений
• F71 F110 10 Подсветка при движении в светлое время
• F72 отсутствует
• F73 F117 7,5 Фонари освещения регистрационного знака
• F74 F132 15 Стоп-сигналы
• F75 F138 10 Модуль управления силовым агрегатом (PCM), положение педали акселератора
• F76 F130 7,5 Модуль полного привода
• F77 F133 25 Реле системы централизованного запирания, дверной модуль (со стороны переднего пассажира)
• F78 F131 15 Задний стеклоочиститель
• F79 отсутствует
• F80 F104 10 Устройство энергосбережения аккумулятора, освещение салона
• F81 F120 20 Модуль правой задней двери
• F82 F118 20 Модуль левой задней двери
• F83 отсутствует
• F84 F141 10 Фонари заднего хода, задний стеклоочиститель, наружные зеркала заднего вида с электрической регулировкой (кроме кабриолета)
• F85 отсутствует
• F86 F121 20 Сиденья с обогревом

Источник: http://servcar. ru/rukovodstva/europa/ford/ford-focus-2-raspolozhenie-bloka-predokhranitelej

Где находится предохранитель на прикуриватель форд фокус 2 рестайлинг (видео)

В автомобиле многие цепи электропитания оборудования защищены плавкими предохранителями (ПП). Мощные потребители подключены к бортовой сети через реле. Если возникают проблемы с электрооборудованием, сначала проверяются ПП и реле. В статье рассматриваются предохранители Форд Фокус 2: назначение, расположение, дается инструкция по замене монтажного блока и каждого элемента.

Где искать предохранитель прикуривателя

Комплект предохранителей. Лучше использовать такие.

На всех версиях Форд Фокус второго поколения предохранитель прикуривателя находится в салонном монтажном блоке, но его расположение и функции в автомобилях выпуска до 2007 года и после 2008 года отличаются.

В рестайлинговом Фокусе этот предохранитель несёт ответственность не только за прикуриватель, но и за заднюю 12-вольтовую розетку. Следовательно, если на рестайлинговом Фокусе не работает и прикуриватель, и задняя розетка, гарантированно сгорел предохранитель. Если только прикуриватель, причину нужно искать либо в цепи, либо в гнезде прикуривателя.

Рестайл и дорестайл

В обеих версиях второго поколения Фокуса наш предохранитель расположен только в салонном монтажном блоке, но располагается и нумеруется по схеме по-разному:

• в дорестайлинговых машинах ему присвоили номер 39, а номинал у него 20А;
• такой же 20-амперный предохранитель в рестайлинговых машинах установлен под номером 109 в том же салонном монтажном блоке.

Вот схема расположения предохранителей в Фокусах выпуска до 2007 года:

Схема дорестайла

А на этой схеме показано расположение предохранителей в монтажном блоке рестайлинговых фокусов:

Блок предохранителей версия рестайл Форд Фокус 2

Таблица характеристик плавких предохранителей

Замена предохранителя на Форд Фокус 2

Салонный монтажный блок находится прямо под бардачком и чтобы его достать нужно потерять две минуты времени. Делаем так:

1. Выворачиваем два винта под передней панелью в районе бардачка.


   Тут америкосы извратились на славу. Надо же так спрятать монтажный блок.

2. Монтажный блок опускаем на максимально возможное расстояние.


   Где-то тут наши предохранители.

3. Проворачиваем фиксаторы поддерживающих кронштейнов справа и слева.
4. Выдвигаем монтажный блок на себя.
5. Находим предохранитель прикуривателя и вынимаем его пластиковым пинцетом.


   Тут всё ясно, предохранитель перегорел. Только замена. никаких жучков.

6. Устанавливаем аналогичный предохранитель с номиналом 20 А, он должен быть жёлтого цвета. Не допускается установка проволочек, фольги, монеток, скрепок и прочей чепухи вместо штатного предохранителя с определенным номиналом.
7. Собираем монтажный блок в обратном порядке.

Но перед тем как менять предохранитель прикуривателя, необходимо разобраться в причинах, по которым он сгорел.

Если в прикуриватель был включён мощный прибор (компрессор, холодильник, пылесос) с потреблением тока по цепи выше номинального, тогда просто меняем предохранитель и стараемся не подключать мощные приборы в прикуриватель (лучше их подсоединять прямо к клеммам АКБ).

Если же предохранитель сгорел по непонятным причинам, необходимо прозвонить цепь и найти причину замыкания. В противном случае замена предохранителя будет проводиться ежедневно. Пользуйтесь прикуривателем аккуратно, удачных всем путешествий!

Блок предохранителей в моторном отсеке

• Предохранитель Сила тока, А Защищаемые цепи
• 1 40 Электровентилятор охлаждения двигателя
• 2 80 Рулевое управление с усилителем
• 3 60 Внутренний блок предохранителей 1
• 4 60 Внутренний блок предохранителей 2
• 5 80 Вспомогательный отопитель
• 6 60 Свечи подогрева (только для автомобилей с дизельнымидвигателями)
• 7 30 Антиблокировочная система, насос системы динамической стабилизации
• 8 20 Антиблокировочная система, клапаны системы динамической стабилизации
• 9 20 Модуль управления силовым агрегатом (PCM)
• 10 30 Вентилятор системы климат-контроля
• 11 20 Выключатель зажигания (стартера и приборов)
• 12 40 Реле 15l зажигания
• 13 20 Электрическая обмотка стартера
• 14 40 Обогрев лобового стекла, правая сторона
• 15 30 Реле вентилятора охлаждения (Sigma — только варианты без A/C)
• 16 40 Обогрев ветрового стекла, левая сторона
• 17 30 Складывающаяся крыша
• 18 30 Инвертирующий усилитель мощности
• 19 10 Модуль ABS
• 20 15 Звуковой сигнал
• 21 20 Вспомогательный отопитель
• 22 10 Модуль усилителя рулевого управления
• 23 30 Омыватели фар
• 24 15 Вспомогательный отопитель (только для автомобилей с дизельными двигателями)
• 25 10 Реле зажигания
• 26 15 Автоматическая коробка передач
• 26 10 Непрерывное питание PCM (только Focus ST и Focus RS)
• 27 10 Муфта компрессора системы кондиционирования
• 28 10 Управление свечой накаливания (только для автомобилей с дизельными двигателями)
• 29 10 Система раздельного климат-контроля
• 30 3 PCM, автоматическая коробка передач
• 31 10 Интеллектуальная зарядка аккумуляторной батареи
• 32 10 Автоматическая коробка передач
• 32 10 Электропитание топливных форсунок (только Focus ST и Focus RS)
• 33 10 Подогреваемые кислородные датчики (только для автомобилей с бензиновыми двигателями)
• 33 10 Перепускной клапан промежуточного охлаждения воздуха (только для автомобилей с дизельными двигателями)
• 33 20 Подогреваемый кислородный датчик (только Focus ST и Focus RS)
• 34 10 Форсунки, катушки зажигания
• 35 10 PCM, клапаны, электромагнитные клапаны
• 36 10 PCM

Инструкция по снятию и замене БП своими руками

Замена БП выполняется редко, востребована замена отдельных предохранителей или реле, которые могут перегореть. При неполадках с электрооборудованием, в первую очередь, проверяются ПП и реле. Перегоревшие элементы заменяются новыми.

Инструменты и материалы

Для замены ПП не требуется никаких специальных инструментов, на крышке монтажного блока находится пинцет, с помощью которого извлекаются элементы. Если пинцет отсутствует, можно вынимать детали руками.

Подбирая предохранители для замены, следует обращать внимание на их номинал. Устанавливать новые элементы нужно с такими же характеристиками. Если ПП не будет соответствовать по номиналу, он будет перегорать и размыкать постоянно цепь. В худшем случае, сгорит электроприбор, входящий в сеть, или произойдет возгорание.

Нельзя устанавливать вместо ПП перемычки, это может вывести из строя электрооборудования или даже пожару.

Этапы

Процесс снятия и замены ПП несложный и отличается расположением БП.

Если он расположен под капотом, то выполняются следующие действия:

1. Для доступа к монтажному блоку, нужно поднять капот. БП находится справа от мотора и представляет собой черный пластиковый ящик небольшого размера.
2. Крышка легко снимается с помощью, например, плоской отвертки. Нужно всего лишь поддеть крышку с одной из сторон.
3. С внутренней стороны крышки есть пинцет и схема расположения ПП.
4. С помощью пинцета предохранитель вынимается из гнезда. На его место устанавливается новый элемент.
5. Далее закрывается крышка блока и капот.

Фотогалерея

Для замены ПП в салонном БП необходимо выполнить следующие шаги:

1. Сначала демонтировать защитную полку. Для этого нужно потянуть ее вниз.
2. Затем нужно открутить два фиксатора БП, поворачивая их против часовой стрелки, и тянем его вниз.
3. Чтобы было удобнее менять ПП, блок можно немного вытянуть вперед и передвинуть его на другие пазы в кронштейнах, на которых он держится.
4. Замена ПП делается аналогично, как и в БП под капотом.

Если есть желание осуществить рестайлинг своими руками, в монтажном блоке есть свободные разъемы.

Это интересно: Где находится разъем для диагностики форд фокус 2

Заключение

Плавкие предохранители и реле предназначены защищать электрооборудование от перепадов напряжения. Каждый элемент отвечает за определенный участок цепи. Поэтому если возникают проблемы, связанные с электроникой в бортовой сети, диагностику следует начинать с блока предохранителей.

Заменить ПП сможет любой автолюбитель. Чаще всего в автомобиле перегорает предохранитель прикуривателя. Для устранения проблемы достаточно знать, где находятся ПП на Форд Фокус 2, и проблем не будет с тем, как поменять предохранитель прикуривателя или бензонасоса.

Видео «Этапы замены ПП прикуривателя»

В этом ролике демонстрируется пошаговая замена предохранителя прикуривателя Форд Фокус 2, видео демонстрирует пошагово (автор видео — Самостоятельный ремонт автомобилей).

У Вас остались вопросы? Специалисты и читатели сайта AVTOKLEMA помогут вам, задать вопрос

Поделитесь в соц. сетях:

Источник: https://razborov.net/ford/gde-nahoditsya-predohranitel-na-prikurivatel-ford-fokus-2-restayling.html

Блок предохранителей и реле Ford Focus 2

В автомобиле Ford Focus 2 установлен качественный блок предохранителей. Вся система электрических контактов выполнена надежно и по-немецки просто.

Если возникла необходимость ремонта или замены деталей, сделать это можно и своими руками. Но важно понимать, за что отвечает каждый контакт.

Мы не будет приводить полную схему предохранителей в Форд Фокус 2, так как она указана в инструкции об эксплуатации, но приведем некоторые важные сведения по работе с оборудованием.

Где находится блок с предохранителями в Фокусе?

Focus второй генерации можно условно поделить на два варианта автомобилей – до рестайлинга до 2007 года выпуска, а также авто после рестайлинга с 2007 по 2011 год. Но на электрические схемы изменение имиджа не повлияло. У автомобиля осталось два блока, каждый из которых сохранил свое вполне удобное размещение. Расположение блока предохранителей в Форд Фокус 2 довольно понятное:

1. Салонный модуль находится в ногах у пассажира. Под перчаточным ящиком можно увидеть его, если немного наклониться. Для вынимания сгоревших предохранителей здесь потребуются специальные щипцы, руками выполнить процедуру будет очень сложно.
2. Второй блок находится под капотом. Искать его нужно в левой части, недалеко от АКБ автомобиля. Блок представлен в виде черной пластиковой коробки со схемой сверху, найти его несложно. Также на оригинальной крышке часто можно посмотреть расположение предохранителей и узнать, за что они отвечают.

На крышке подкапотного блока нарисован предохранитель, найти его несложно. Под крышкой есть крепления для пластикового пинцета и запасных предохранителей, но в подержанных машинах самих пинцетов и «запасок» часто нет.

Предохранители в Focus 2 применяются обычные ножевые. Их также называют плоскими или штекерными. Можно купить их в любом автомобильном магазине, но приобретать китайские дешевые варианты не стоит. Они быстро выйдут из строя и могут запросто спалить проводку в вашем автомобиле.

Зачем владельцу авто искать блок предохранителей?

Если вы решили найти данные блоки, велика вероятность того, что в автомобиле вышли из строя определенные электрические детали. Водитель может также искать этот блок, чтобы проверить наличие и исправность предохранителя определенной системы. Вообще, нужно знать, где это устройство находится, чтобы в аварийной ситуации быстро среагировать и заменить вышедший из строя элемент. В блоках расположены не только предохранители, но и реле всех электрических систем.

Основные поводы для поиска оборудования следующие:

• отказали некоторые детали электрической системы, не работают дворники, свет в салоне или другие элементы;
• есть подозрения на то, что контакт в одной из цепей окислился, нужно проверить данный модуль;
• возможно, в устройство попала вода, что может стать причиной «глюков» электрической системы автомобиля;
• поочередно начали отказывать определенные системы, подключенные к электрическому питанию авто;
• слышен запах гари в салоне – нужно срочно проверить исправность всех устройств в блоке.

Часто можно легко распознать неисправность именно предохранителей, когда отказывают несколько систем одновременно. К примеру, на одном предохранителе подключены элементы салонного света в авто и система энергосбережения.

При подключении нового электрического оборудования часто придется выполнить установку новых предохранителей в свободные гнезда, чтобы обеспечить безопасную работу устройств.

Неполадки и короткие замыкания случаются именно после неправильного подключения электрооборудования.

Типы предохранителей и их обозначения

На блоках в салоне нумерация начинается со значения F37, а до рестайлинга начиналась с номера 100.

В моторном отсеке нумерация начинается с F1, а также здесь установлены 14 самых важных реле электрического оборудования – от R1 до R14.

Чтобы не перепутать особенности строения электрической системы, лучше всего посмотреть информацию в инструкции по эксплуатации для вашего автомобиля. Можно скачать в свободном доступе инструкцию, указав VIN-код.

При установке новых предохранителей обеспечьте полное отключение электрического питания. При установке новых реле стоит и вовсе снять клемму с аккумулятора. Иначе может произойти замыкание при неправильном подключении.

Выбирайте именно такие предохранители по цвету, которые установлены с завода. Цвет означает предельную силу тока, которую могут выдерживать конкретные варианты оборудования.

Если этот параметр изменить, то сама суть предохраняющих устройств теряется.

Порядок замены предохранителей в Focus 2

Теперь вы знаете, где находятся предохранители на Форд Фокус 2 и можете своими руками устранить базовые неисправности электропроводки автомобиля. Но для этого нужно понимать порядок действий. Он простой, но важно выполнить все задачи правильно.

Для правильного ремонта электрики учитывайте такой порядок действий:

1. Заглушите автомобиль и проверьте, чтобы ключ зажигания не был вставлен в замок. Выключите все электрические приборы. Лучше всего снять клеммы с аккумулятора на время выполнения работ.
2. Доберитесь до блока предохранителей в салоне или в подкапотном пространстве, аккуратно изучите особенности его установки и возможности открыть крышку.
3. Для блока под капотом с помощью плоской отвертки аккуратно подденьте верхнюю крышку и снимите ее. Для салонного блока просто рукой откиньте крышку, отщелкнув защелку.
4. Прочтите в инструкции, какой именно предохранитель отвечает за нужный вам элемент электрической проводки. Найдите его по номеру или месту расположения.
5. С помощью пластиковых щипцов специального типа захватите предохранитель и аккуратно тяните его на себя с пошатывающими движениями.
6. Осмотрите устройство, убедитесь в том, что оно сгорело. Установите на место старого вышедшего из строя предохранителя новый, который будет выполнять поставленные задачи.
7. Соберите блок обратно, закройте крышку, убедитесь в том, что все защелки введены в зацепы. Проверьте работу устройств с новым предохранителем.

Не стоит менять никакие реле и прочие детали электрической системы при запущенном двигателе или включенном зажигании. Это может привести к тому, что в момент установки нового элемента в блок произойдет подача чрезмерно высокого напряжения, проводка оплавится или даже загорится.

Блок предохранитель под капотом Ford Focus 2 (рестайлинг)

1. №- Ампер- Описание предохранителя1 — 40 — Электровентилятор охлаждения двигателя2 — 80 — Рулевое управление с усилителем3 — 60 — Внутренний блок предохранителей 14 — 60 — Внутренний блок предохранителей 25 — 80 — Вспомогательный отопитель6 — 60 — Свечи подогрева (только для автомобилей с дизельными двигателями)7 — 30 — Антиблокировочная система, насос системы динамической стабилизации8 — 20 — Антиблокировочная система, клапаны системы динамической стабилизации9 — 20 — Модуль управления силовым агрегатом (PCM)10 — 30 — Вентилятор системы климат-контроля11 — 20 — Выключатель зажигания (стартера и приборов)12 — 40 — Реле зажигания13 — 20 — Электрическая обмотка стартера14 — 40 — Обогрев лобового стекла, правая сторона15 — 30 — Реле вентилятора охлаждения (Sigma — только варианты без A/C)16 — 40 — Обогрев ветрового стекла, левая сторона17 — 30 — Складывающаяся крыша18 — 30 — Инвертирующий усилитель мощности19 — 10 — Модуль ABS20 — 15 — Звуковой сигнал21 — 20 — Вспомогательный отопитель22 — 10 — Модуль усилителя рулевого управления23 — 30 — Омыватели фар24 — 15 — Вспомогательный отопитель (только для автомобилей с дизельными двигателями)25 — 10 — Реле зажигания26 — 15 — Автоматическая коробка передач27 — 10 — Муфта компрессора системы кондиционирования28 — 10 — Управление свечой накаливания (только для автомобилей с дизельными двигателями)29 — 10 — Система раздельного климат-контроля30 — 3 — PCM, автоматическая коробка передач31 — 10 — Интеллектуальная зарядка аккумуляторной батареи32 — 10 — Автоматическая коробка передач33 — 10 — Подогреваемые кислородные датчики (только для автомобилей с бензиновыми двигателями)33 — 10 — Перепускной клапан промежуточного охлаждения воздуха (только для автомобилей с дизельными двигателями)34 — 10 — Форсунки, катушки зажигания35 — 10 — PCM, клапаны, электромагнитные клапаны
2. 36 — 10 — PCM

Блок предохранителей в салоне Ford Focus 2 (рестайлинг):

• №- Ампер- Описание предохранителя100 — 10 — Электронные модули (питание от замка зажигания)101 — 20 — Блок управления приводом вентиляционного люка, сиденье водителя с электро приводом, блок управления приводом крыши (только для а/м со съемной крышей)102 — 10 — Регулятор отопителя, рулевая колонка, фильтр твердых продуктов сгорания дизельного топлива, приемник системы дистанционного управления103 — 10 — Питание органов управления внешним освещением от аккумуляторной батареи104 — 10 — Система экономии электроэнергии, плафоны внутреннего освещения105 — 25 — Обогреватель заднего стекла106 — 20 — Система управления без ключа107 — 10 — Батарейное питание комбинации приборов, бортовая диагностика108 — 7,5 — Дополнительные функции комбинации приборов (аудиосистема и система навигации)109 — 20 — Прикуриватель, дополнительная электрическая розетка сзади110 — 10 — Питание переключателя системы наружного освещения в дневное время от генератора111 — 15 — Топливный насос (только варианты с бензиновым двигателем)112 — 15 — Модули аудиосистемы (питание от аккумуляторной батареи)113 — 10 — Лампы наружного освещения в дневное время (подфарники)114 — 10 — Питание комбинации приборов от генератора, иммобилайзер двигателя115 — 7,5 — Питание органов управления внешним освещением от генератора116 — 20 — Противотуманные фары/фонари117 — 7,5 — Фонарь освещения номерного знака118 — 20 — Модуль электрооборудования двери (левой задней)119 — 15 — Дополнительное гнездо питания в багажном отделении119 — 25 — Дополнительное гнездо питания в багажном отделении (автомобили с модулем буксировки прицепа)120 — 20 — Модуль электрооборудования двери (правой задней)121 — 20 — Электрообогрев передних сидений122 — 10 — Модуль подушки безопасности123- 7,5 — Электрообогрев наружных зеркал заднего вида124 — 7,5 — Задние и передние габаритные огни, стоп-сигналы (левая сторона)125 — 7,5 — Задние и передние габаритные огни, стоп-сигналы (правая сторона)126 — 20 — Система управления без ключа127 — 25 — Электрические стеклоподъемники128 — — — Не используется129 — 20 — Очиститель ветрового стекла130 — — — Не используется131 — 15 — Очиститель заднего стекла132 — 15 — Стоп-сигналы133 — 25 — Реле центральной системы блокировки, модуль двери пассажира134 — 20 — Система централизованной блокировки замков, модуль электрооборудования двери водителя135 — 20 — Подсветка при движении в светлое время136 — 15 — Насос стеклоомывателя, подогреваемые жиклеры стеклоомывателя137 — 10 — Динамик включения аварийного батарейного питания138 — 10 — Блок управления силовым агрегатом, педаль акселератора, автоматическая трансмиссия139 — 10 — Дальний свет фар, правая сторона140 — 10 — Дальний свет фар, левая сторона141 — 10 — Фонарь заднего хода, зеркала заднего вида с электроприводом142 — 15 — Ближний свет фар (правая сторона)
• 143 — 15 — Ближний свет фар (левая сторона)

Можно ли самому менять предохранители в Focus 2?

Как в дорестайлинговой версии, так и в более свежих Фордах можно смело производить этот несложный ремонт своими руками. Для этого достаточно выполнить несколько несложных манипуляций.

Позаботьтесь о том, чтобы у вас в наличии было нужное количество запасных предохранителей, а также найдите специальные щипцы для работы с этими деталями.

Важно проследить, чтобы все электрическое оборудование автомобиля было выключено на момент выполнения работ с реле и предохранительными элементами. В остальном никаких сложностей у вас не должно возникнуть.

Источник: https://jrepair.ru/remont-ford/blok-predokhranitelej-i-rele-ford-focus-2

10.2. Ford Focus II. Таблица предохранителей. Замена предохранителей и реле — «ВАЖНО ВСЕМ»

Обозначение предохранителя (номинальный ток, А)	Защищаемые элементы
F100 (10)	Питание блока управления от выключателя зажигания
F101 (20)	Выключатель электроприводов регулировки сидения водителя
F102 (10)	Блок управления отоплением, вентиляцией и кондиционированием, переключатели на рулевой колонке, блок управления центральным замком, CD-чейнджер
F103 (10)	Блок управления освещением
F104 (10)	Плафоны освещения салона, система экономии электроэнергии
F105 (25)	Элемент обогрева заднего стекла
F106	Резерв
F107 (10)	Питание комбинации приборов от аккумуляторной батареи, диагностический разъём
F108 (7,5)	Головное устройство звуковоспроизведения, система навигации
F109 (20)	Прикуриватель, электрическая розетка под подлокотником передних сидений
F110 (10)	Резерв
F111 (15)	Топливный насос
F112 (15)	Питание аудиосистемы от аккумуляторной батареи
F113 (10)	Резерв
F114 (10)	Питание комбинации приборов от генератора, иммобилайзер
F115 (7,5)	Блок управления освещением
F116(20)	Противотуманные фары, лампы противотуманного света в задних фонарях
F117 (7,5)	Фонари освещения номерного знака
F118 (20)	Блок управления левой задней двери
F119 (15)	Электрическая розетка в багажном отделении  автомобиля в кузове “универсал”
F120 (20)	Блок управления правой задней двери
F121 (20)	Элемент обогрева передних сидений
F122 (10)	Блок управления подушками безопасности, сигнализатор отключения подушки безопасности пассажира
F123 (7,5)	Элементы обогрева наружных зеркал заднего вида
F124 (7,5)	Лампа габаритного света в левом блок-фаре, лампа габаритного света в левом заднем фонаре
F125 (7,5)	Лампа габаритного света в правой блок-фаре, лампа габаритного света в правом заднем фонаре
F126 (20)	Система управления замками с пассивным ключом
F127 (25)	Электродвигатели стеклоподъёмниками
F128	Резерв
F129 (20)	Электродвигатель очистителя ветрового стекла
F130	Резерв
F131 (15)	Электродвигатель очистителя стекла двери багажного отделения
F132 (15)	Сигналы торможения
F133 (25)	Реле центрального замка, электропривод замка правой передней двери
F134 (20)	Блок управления центральным замком, электропривод замка левой передней двери
F135 (20)	Резерв
F136 (15)	Насос омывателя ветрового стекла и стекла двери багажного отделения, элементы обогрева жиклёров омывателя ветрового стекла
F137 (10)	Электропривод складывания наружных зеркал  заднего вида, предупредительный сигнал
F138 (10)	Блок управления двигателем, датчик положения педали “газ”
F139 (10)	Лампа дальнего света правой блок-фары
F140 (10)	Лампа дальнего света левой блок-фары
F141 (10)	Лампа света заднего хода, электроприводы наружных зеркал заднего вида
F142 (15)	Лампа ближнего света правой блок-фары
F143 (15)	Лампа ближнего света левой блок-фары

Предохранители Форд Фокус 2 рестайлинг

Предохранители Форд Фокус 2 рестайлинг 2007, 2008, 2009, 2010, 2011 года выпуска.

Внесение любых несанкционированных изменений в электрооборудование и систему топливоподачи автомобиля может поставить под угрозу безопасность автомобиля, создать риск возгорания или привести к повреждению двигателя. Любые работы, связанные с этими системами или с заменой реле и плавких предохранителей цепей высокого тока, должны выполнять квалифицированные специалисты на сервисных станциях.

Расположение предохранителей в салоне Форд Фокус 2 рестайлинг

Где находятся предохранители Форд Фокус 2 рестайлинг

Салонный блок предохранителей Форд Фокус 2 рестайлинг расположен за перчаточным ящиком (бардачком) на панели управления.

1. Отверните два болта отделки панели управления под перчаточным ящиком и опустите панель отделки.
2. Ослабьте винты.
3. Опустите блок и потяните его на себя.
Установка выполняется в обратной последовательности.

Расположение предохранителей под капотом Форд Фокус 2 рестайлинг

Где находятся предохранители Форд Фокус 2 рестайлинг

Расположен в левой части моторного отсека.
Чтобы открыть блок плавких предохранителей, потяните за рычажок на задней части блока и поднимите крышку.

ПРЕДОСТЕРЕЖЕНИЕ

Прежде чем пытаться заменить плавкий предохранитель, выключите зажигание и отключите все электрооборудование.
Установить новый предохранитель с таким же сопротивлением, как у прежнего.
Примечание: Перегоревший предохранитель можно определить по разрыву нити проводника.
Примечание: Все предохранители, кроме рассчитанных на высокую нагрузку цепи, вставляются с нажимом.
Примечание: Съемник для плавких предохранителей закреплен в крышке вспомогательного блока предохранителей.

Предохранители в салоне Форд Фокус 2 рестайлинг

Схема предохранителей Форд Фокус 2 рестайлинг



Предохранитель	Сила тока, А	Защищаемые цепи
100	10	Электронные модули (питание от замка зажигания)



Предохранитель	Сила тока, А	Защищаемые цепи
101	20	Блок управления приводом вентиляционного люка, сиденье водителя с электроприводом, блок управления приводом крыши (только для а/м со съемной крышей)
102	10	Регулятор отопителя, рулевая колонка, фильтр твердых продуктов сгорания дизельного топлива, приемник системы дистанционного управления
103	10	Питание органов управления внешним освещением от аккумуляторной батареи
104	10	Система экономии электроэнергии, плафоны внутреннего освещения
105	25	Обогреватель заднего стекла
106	20	Система управления без ключа
107	0	Батарейное питание комбинации приборов, бортовая диагностика
108	7,5	Дополнительные функции комбинации приборов (аудиосистема и система навигации)
109	20	Прикуриватель, дополнительная электрическая розетка сзади (предохранитель прикуривателя форд фокус 2 рестайлинг)
110	10	Питание переключателя системы наружного освещения в дневное время от генератора
111	15	Топливный насос (только варианты с бензиновым двигателем) (предохранитель бензонасоса форд фокус 2 рестайлинг)



Предохранитель	Сила тока, А	Защищаемые цепи
112	15	Модули аудиосистемы (питание от аккумуляторной батареи) (предохранитель магнитолы форд фокус 2 рестайлинг)
113	10	Лампы наружного освещения в дневное время (подфарники)
114	10	Питание комбинации приборов от генератора, иммобилайзер двигателя
115	7,5	Питание органов управления внешним освещением от генератора
116	20	Противотуманные фары / фонари (предохранитель противотуманных фар форд фокус 2 рестайлинг)
117	7,5	Фонарь освещения номерного знака (предохранитель подсветки номера форд фокус 2 рестайлинг)
118	20	Модуль электрооборудования двери (левой задней)
119	15	Дополнительное гнездо питания в багажном отделении
119	25	Дополнительное гнездо питания в багажном отделении (автомобили с модулем буксировки прицепа)
120	20	Модуль электрооборудования двери (правой задней)
121	20	Электрообогрев передних сидений (предохранитель подогрева сидений форд фокус 2 рестайлинг)
122	10	Модуль подушки безопасности
123	7,5	Электрообогрев наружных зеркал заднего вида



Предохранитель	Сила тока, А	Защищаемые цепи
124	7,5	Задние и передние габаритные огни, стоп сигналы (левая сторона) (предохранитель габаритов форд фокус 2 рестайлинг)
125	7,5	Задние и передние габаритные огни, стоп сигналы (правая сторона) (предохранитель габаритов форд фокус 2 рестайлинг)
126	20	Система управления без ключа
127	25	Электрические стеклоподъемники (предохранитель стеклоподъемника форд фокус 2 рестайлинг)
128	—	Не используется
129	20	Очиститель ветрового стекла (предохранитель дворников форд фокус 2 рестайлинг)
130	—	Не используется
131	15	Очиститель заднего стекла
132	15	Стоп сигналы (предохранитель стоп сигнала форд фокус 2 рестайлинг)
133	25	Реле центральной системы блокировки, модуль двери пассажира
134	20	Система централизованной блокировки замков, модуль электрооборудования двери водителя (предохранитель центрального замка форд фокус 2 рестайлинг)
135	20	Подсветка при движении в светлое время
136	15	Насос стеклоомывателя, подогреваемые жиклеры стеклоомывателя (предохранитель омывателя форд фокус 2 рестайлинг)
137	10	Динамик включения аварийного батарейного питания
138	10	Блок управления силовым агрегатом, педаль акселератора, автоматическая трансмиссия
139	10	Дальний свет фар, правая сторона



Предохранитель	Сила тока, А	Защищаемые цепи
140	10	Дальний свет фар, левая сторона
141	10	Фонарь заднего хода, зеркала заднего вида с электроприводом (предохранитель заднего хода форд фокус 2 рестайлинг)
142	15	Ближний свет фар (правая сторона)
143	15	Ближний свет фар (левая сторона)



Предохранители под капотом Форд Фокус 2 рестайлинг

Схема предохранителей Форд Фокус 2 рестайлинг



Предохранитель	Сила тока, А	Защищаемые цепи
1	40	Электровентилятор охлаждения двигателя (предохранитель вентилятора форд фокус 2 рестайлинг)
2	80	Рулевое управление с усилителем (ЭУР/ЭГУР)
3	60	Внутренний блок предохранителей 1
4	60	Внутренний блок предохранителей 2
5	80	Вспомогательный отопитель
6	60	Свечи подогрева (только для автомобилей с дизельными двигателями)
7	30	Антиблокировочная система, насос системы динамической стабилизации
8	20	Антиблокировочная система, клапаны системы динамической стабилизации
9	20	Модуль управления силовым агрегатом (PCM) (ЭБУ двигателя)



Предохранитель	Сила тока, А	Защищаемые цепи
10	30	Вентилятор системы климат контроля (вентилятор печки)
11	20	Выключатель зажигания (стартера и приборов)
12	40	Реле 15l зажигания
13	20	Электрическая обмотка стартера (предохранитель стартера форд фокус 2 рестайлинг)
14	40	Обогрев лобового стекла, правая сторона
15	30	Реле вентилятора охлаждения (Sigma — только варианты без A/C)
16	40	Обогрев ветрового стекла, левая сторона
17	30	Складывающаяся крыша
18	30	Инвертирующий усилитель мощности
19	10	Модуль ABS ((предохранитель абс форд фокус 2 рестайлинг))
20	15	Звуковой сигнал (клаксон) (предохранитель сигнала форд фокус 2 рестайлинг)
21	20	Вспомогательный отопитель
22	10	Модуль усилителя рулевого управления
23	30	Омыватель фар
24	15	Вспомогательный отопитель (только для автомобилей с дизельными двигателями)
25	10	Реле зажигания
26	15	Автоматическая коробка передач (акпп)
26	10	Непрерывное питание PCM (только Focus ST и Focus RS)
27	10	Муфта компрессора системы кондиционирования
28	10	Управление свечой накаливания (только для автомобилей с дизельными двигателями)
29	10	Система раздельного климат-контроля (предохранитель печки форд фокус 2 рестайлинг)
30	3	PCM (ЭБУ акпп), автоматическая коробка передач
31	10	Интеллектуальная зарядка аккумуляторной батареи
32	10	Автоматическая коробка передач



Предохранитель	Сила тока, А	Защищаемые цепи
32	10	Электропитание топливных форсунок (только Focus ST и Focus RS)
33	10	Подогреваемые кислородные датчики (только для автомобилей с бензиновыми двигателями)
33	10	Перепускной клапан промежуточного охлаждения воздуха (только для автомобилей с дизельными двигателями)
33	20	Подогреваемый кислородный датчик (только Focus ST и Focus RS)
34	10	Форсунки, катушки зажигания
35	10	PCM, клапаны, электромагнитные клапаны
36	10	PCM



Предохранители Форд Фокус 2 дорестайлинг

2005 Ford Focus Расположение предохранителя генератора

В то время, как мне кажется, человек перегорел предохранитель на 175 ампер между генератором и стартером. Где именно плавкая вставка для генератора. Если предохранитель исправен, ваш счетчик должен показывать 00 или близко к нему.

2005 расположение предохранителя генератора ford focus

2005 Ford Focus Zx4 Схема предохранителей Библиотека электропроводки

Схема электрических соединений программного обеспечения Схема проводов

2000 Ford Focus Ignition Ford Focus

Я пытаюсь найти предохранитель или реле для своего генератора.

2005 Ford Focus расположение предохранителя генератора .

Уровень 1 пройден.
Когда я завожу машину, горит индикатор проверки аккумулятора и горят фары.
Этот последний тест также включает проверку состояния другого предохранителя, который также находится в блоке предохранителей в моторном отсеке.
Сделайте эти две вещи, прежде чем пытаться заменить генератор на Ford Focus Duration 2005 года выпуска.

Сгорела плавкая вставка 2005 форд фокус 15 августа 2016.
2005 focus черный zx4.
Здесь можно остановиться и объявить генератор неисправным и заменить его.
Он заменил и это.

1336 баллов 4151 уровень 41.
У меня форд фокус 2005 года выпуска с проблемами электрики.
Используйте цифровой мультиметр для измерения сопротивления.
Средняя стоимость ремонта 550 на 83950 км.

Генератор заменил друг около 2 месяцев назад.
Если ваш форд – это фокус – эскорт-трассер.
В блоке предохранителей в левом заднем углу моторного отсека есть мега-предохранитель на 175 ампер, встроенный в большой красный провод, и маленький предохранитель для маленького красного провода.
У Ford Focus 2005 года было 9 проблем, связанных с отключением генератора.

К нему идут 2 больших красных провода.
Чтобы иметь возможность оставлять сообщения на форуме ford focus форум ford focus st форум форумы ford focus rs, вы должны сначала зарегистрироваться.
США ограничено.
Проверьте свой 100-амперный мега-предохранитель, расположенный сбоку от распределительной коробки питания под со стороны драйверов капота.

2005 черный zx5 ses.
Чтобы иметь возможность оставлять сообщения на форуме ford focus форум ford focus st форум форумы ford focus rs, вы должны сначала зарегистрироваться.
Если ваша машина – контурная загадка или хищница, то предлагаю еще один тест.
Мой ford focus 2005 умер на мне, я действовал так, как будто это был приглушенный свет генератора переменного тока, радио включалось и выключалось и в конечном итоге потеряло всю мощность.

Между генератором и аккумулятором есть предохранитель.

2005 Схема подключения генератора Ford Focus Превосходная Kia K2700

Поиск общих электрических проблем с Ford Focus Automotive

01 Escape Схема подключения

Tl 2005 Схема предохранителей Схема блока предохранителей Ford Элегантный предохранитель Ford Focus

Электросхема Также Схема электропроводки генератора Ford Также Ford Focus

Информация о блоке предохранителей в моторном отсеке 2003 2004 2 3l Pzev

Схема блока предохранителей Ford Focus 2000 Схема блока предохранителей Ford Focus

2005 Схема подключения Ford Escape Michellelarks Com

2005 Ford

Схема предохранителей Ford Focus 2010 года – бесплатные советы по ремонту автомобилей Ricks бесплатные советы по ремонту автомобилей

Схема предохранителей Ford Focus 2010 года

Схема предохранителей Ford Focus для распределительной коробки аккумуляторной батареи и интеллектуальной распределительной коробки

На этом столбце схемы предохранителей Ford Focus 2010 года показаны два блока предохранителей; распределительная коробка аккумуляторной батареи / распределительная коробка, расположенная под капотом, и интеллектуальная распределительная коробка / панель предохранителей в пассажирском отсеке

На этом сайте можно найти много дополнительной информации для вашего автомобиля.

Чтобы найти схемы предохранителей, щелкните здесь
Чтобы найти расположение реле, щелкните здесь
Чтобы найти расположение датчиков, щелкните здесь
Чтобы найти расположение модулей, щелкните здесь
Чтобы найти расположение переключателей, щелкните здесь
Чтобы найти порядок зажигания, нажмите здесь

Чтобы найти наиболее распространенные коды неисправностей и исправления для вашего автомобиля, нажмите здесь

Схема предохранителей Ford Focus 2010 для распределительной коробки аккумулятора

2010 Ford Focus Расположение предохранителей для аккумулятора Распределительная коробка

1 15A (1) Наружное зеркало заднего вида
2 30A (2) Решетка размораживания заднего стекла
3 20A (2) Power Point 2
4 20A (2) Реле топливного насоса
5 10A (1) Keep Alive Power (PCM), Электромагнитный клапан управления вентиляцией адсорбера EVAP
6 15A (1) Генератор
7 10A (1) Реле лампы заднего хода
8 – Не используется
9 40A (2) Модуль антиблокировочной тормозной системы (ABS)
10 30A (2 ) Реле питания стеклоочистителя
11 30A (2) Реле стартера
12 40A (2) Реле электродвигателя вентилятора
13 10A (1) Реле муфты кондиционера
14 10A (1) Реле питания PCM
15 20A (2) Точка питания
16 20A (2) Реле управления низкой скоростью вентилятора
17 30A ( 2) Реле управления высокоскоростным вентилятором
18 20A (2) Модуль антиблокировочной тормозной системы (ABS)
19 – Не используется
22 10A (1) Топливные форсунки, модуль управления трансмиссией (PCM)
23 – Не используется
24 – Не используется
25 – Не используется
26 15A (1) Клапан продувки адсорбера системы улавливания паров топлива (EVAP), датчик кислорода с подогревом (HO2S) 11, 12, реле лампы заднего хода, электромагнитный клапан управления ходом впускного коллектора, шаговый двигатель системы рециркуляции ОГ, масса Датчик расхода воздуха / температуры всасываемого воздуха (MAF / IAT), датчик диапазона трансмиссии, переключатель положения педали тормоза, переключатель пола, датчик частоты вращения выходного вала (ручной)
27 – Не используется
28 15A (1) Модуль управления трансмиссией (PCM)
29 15A (1) Катушка на вилках
32 – Диод муфты кондиционера
33 – Диод топливного насоса
34 – Встроенный пусковой диод в одно касание
35 10A (1) Реле разморозки заднего стекла, питание Модуль управления поездом (PCM)
(1) Мини-предохранитель
(2) Патронный предохранитель

Схема предохранителей Ford Focus 2010 для интеллектуальной распределительной коробки

2010 Схема расположения предохранителей Ford Focus для интеллектуальной распределительной коробки

1 30A Не используется (SPARE)
2 Переключатель положения педали тормоза 15 А,
3 15 А Не используется (ЗАПАСНОЙ)
4 30 А Не используется (ЗАПАСНОЙ)
5 Напольное устройство переключения передач 10 А
6 20 А Стояночный / стоп / поворотный фонарь, LR и RR, Парковочный / поворотный фонарь, LF и RF
7 10A Ближний свет, левая фара
8 10A Ближний свет, правая фара
9 15A Фары салона / карты в сборе, передние
10 15A Подсветка панели
11 10A Не используется (SPARE)
12 7.5A Переключатель наружного зеркала заднего вида
13 7,5A Дополнительный интерфейсный модуль протокола (APIM)
14 10A Не используется (SPARE)
15 Модуль HVAC 10A
16 Модуль системы глобального позиционирования 15A (GPSM)
17 Реле блокировки всех реле 20A, реле разблокировки всех , Реле разблокировки водителя, реле открывания крышки багажного отделения
18 Реле подогрева сиденья 20 А, водитель и пассажир
19 Модуль панели открывания крыши 25 А
20 Разъем канала передачи данных (DLC) 15 А
21 Реле противотуманных фар 15 А
22 Реле габаритных фонарей 15 А
23 Реле дальнего света 15 А, фары
24 Реле звукового сигнала 20 А
25 Реле энергосбережения 10 А
26 Комбинация приборов 10 А
27 Выключатель зажигания 20 А
28 5A Модуль управления аудиосистемой (ACM)
29 5A Комбинация приборов (IC)
30 5A Не используется ( ЗАПАСНОЙ)
31 10A Не используется (ЗАПАСНОЙ)
32 10A Модуль управления удерживающими устройствами (RCM)
33 10A Не используется (ЗАПАСНОЙ)
34 5A Не используется (ЗАПАСНОЙ)
35 10A Модуль антиблокировочной тормозной системы (ABS)
36 5A Модуль пассивного противоугонного приемопередатчика
37 10A Модуль HVAC
38 20A Усилитель сабвуфера
39 20A Модуль управления аудиосистемой (ACM), передний интерфейсный модуль управления (FCIM), передний модуль интерфейса дисплея
(FDIM)
40 20A Не используется (SPARE)
41 15A Модуль внешнего освещения, крыша Переключатель открывания панели управления, электрохроматическое внутреннее зеркало, освещение переключателя замка двери водителя и пассажира, индикатор PAD / антипробуксовочная система / переключатель внешнего освещения
42 10A Не используется (ЗАПАСНОЙ)
43 10A Подогрев сидений
44 10A Не используется (ЗАПАСНОЙ)
45 Реле питания стеклоочистителей 5A
46 7.Модуль системы классификации пассажиров (OCS) 5A, индикатор PAD / переключатель тягового усилия
/ переключатель внешнего освещения
47 30A CB Модуль панели открывания крыши, главный переключатель управления стеклоподъемником, переключатель управления окнами
, пассажирская сторона (купе)

Опубликовано 26 января, 2018 Рик Маскоплат

---

У меня Ford Focus SE 2003 года выпуска. 4 цилиндра …

Это периодически возникающая проблема, поэтому любое тестирование необходимо проводить, пока проблема возникает, в противном случае все пройдет нормально.

Этот тип проблемы обычно вызывается неисправным генератором, и этот тип отказа чаще всего объясняется изношенными внутренними щетками, которые периодически контактируют. Этого можно ожидать при указанном вами пробеге.

Сигнальная лампа может вводить в заблуждение. Это не связано с состоянием батареи. Это означает, что система зарядки не поддерживает заряд аккумулятора во время вождения, и это включает в себя генератор и его встроенный регулятор напряжения. В вашем приложении регулятор напряжения включает контрольную лампу «Аккумулятор» во время отсутствия заряда, как и на всех других автомобилях, но также и при недостаточном или избыточном заряде.Регуляторы напряжения могут выйти из строя по нескольким причинам. В одном случае напряжение в системе становится слишком высоким. Это может объяснить мигание и перегорание лампочек.

Корродированные клеммы разъема могут вызывать те же периодические симптомы, что и неисправный генератор. Проверьте разъем на задней / боковой стороне генератора на предмет коррозии или растянутых контактов. Если вы будете следить за этим жгутом проводов, обычно есть еще один двухпроводной соединитель на расстоянии примерно 10-15 дюймов от генератора. Проверьте и эти терминалы.

Находясь под капотом, проведите меньшим плюсовым проводом аккумуляторной батареи к блоку предохранителей под капотом и убедитесь, что соединение чистое и надежное. Это реальный общий источник проблем для всех марок автомобилей. При использовании металлических инструментов для этого соединения не позволяйте им одновременно касаться каких-либо металлических частей автомобиля. Это приведет к появлению огромных искр. Следуйте за меньшим отрицательным проводом аккумуляторной батареи до места, где он крепится к листу корпуса, и убедитесь, что соединение плотное и не заржавело.

Среда, 25 ноября 2020 г., 9:04 (Объединено)

5 распространенных причин, по которым ваш генератор не заряжается (и способы устранения)

Последнее обновление 23 апреля 2020 г.

Основными функциями генератора переменного тока являются выработка электроэнергии для электрических компонентов транспортного средства и зарядка его аккумулятора . Генератор вырабатывает эту электрическую энергию путем преобразования механической энергии.

Ищете хорошее онлайн-руководство по ремонту? Щелкните здесь, чтобы увидеть 5 лучших вариантов.

Если бы вы попытались запустить свой автомобиль без генератора, одна только батарея не смогла бы вырабатывать достаточно энергии для запуска двигателя.

Даже если бы у вас был новый автомобильный аккумулятор и вам посчастливилось перевернуть двигатель, он, вероятно, проработал бы около 10 минут, прежде чем отключится электричество. Генератор необходим для поддержания заряда аккумулятора и для чередования электрического тока во многих компонентах вашего автомобиля, чтобы поддерживать их питание.

Причины, по которым генератор не заряжает аккумулятор

Многие люди сбиваются с толку, когда у них возникают проблемы с электричеством в их автомобиле. Эти проблемы легко ошибочно диагностировать как неисправный аккумулятор, а не как неисправный генератор.

Чтобы понять разницу, вы должны сначала узнать, что заставляет генератор прекращать зарядку. Затем вы можете осмотреть автомобиль и определить, связана ли проблема с генератором переменного тока.

Ниже приведены 5 основных причин, по которым генератор не заряжается:

# 1 – Компьютерная ошибка

Большинство людей водят автомобили, произведенные в течение последних 20 лет.Все эти новые автомобили имеют центральную компьютерную систему или блок управления двигателем (ЭБУ), который управляет компонентами и деталями автомобиля.

Этот компьютер также управляет генератором переменного тока. Следовательно, все, что для этого потребуется, – это ошибка компьютера, и в результате возникнет неисправность генератора, препятствующая его зарядке.

# 2 – Обрыв ремня или шкива

Ремень и шкив вырабатывают механическую энергию, которая преобразуется в электрическую энергию генератором переменного тока.Ваш змеиный ремень может легко порваться, если он будет слишком сильно растянут, что приведет к его разрыву.

Шкив также может быть поврежден через некоторое время. В любом случае генератор больше не сможет заряжать аккумулятор.

# 3 – Перегорел предохранитель

Есть определенные модели автомобилей, в которых работают генераторы переменного тока, работающие от определенного предохранителя. Однако эти предохранители могут перегореть из-за скачка напряжения или просто от старости. Как только это произойдет, генератор перестанет заряжать аккумулятор.

Не все автомобили имеют эти предохранители, поэтому вам нужно будет проверить руководство пользователя, чтобы узнать, есть ли они в вашем автомобиле. Если да, то это стоит изучить, если аккумулятор вашего автомобиля не заряжается должным образом.

# 4 – Проблемы с электропроводкой

В автомобиле имеется множество компонентов проводки, которые помогают вырабатывать мощность для генератора переменного тока. Все, что нужно, – это отсоединить или перерезать один провод, чтобы перестала генерироваться мощность. В результате генератор не сможет заряжать аккумулятор, пока провод не будет отремонтирован или заменен.

# 5 – Неисправный генератор или аккумулятор

Генераторы и аккумуляторы не работают вечно, и у каждого свой срок службы. Срок службы автомобильного аккумулятора составляет от 2 до 5 лет, в зависимости от того, как часто вы водите машину, и от климата, в котором вы живете. Батареи обычно служат дольше в более холодных условиях и короче в более жарких.

Генераторы в среднем прослужат около 7 лет или каждые 80 000 миль, но всегда есть исключения.

Как исправить

Наиболее частой причиной того, что генератор не может зарядить аккумулятор, является выход из строя одной из них.Вы можете легко проверить напряжение, подключив вольтметр к аккумуляторной батарее при выключенном двигателе. Показание напряжения должно быть от 12 до 13 вольт. Вы можете автоматически предположить, что возникла проблема с аккумулятором, когда показания ниже.

Если аккумулятор разряжен, заведите автомобиль и разгоните двигатель до 2000 об / мин. Это повысит нагрузку на генератор. Снижение напряжения на вашем вольтметре указывает на проблему с генератором переменного тока.

Неисправный генератор, аккумулятор или что-то еще? Распространенные причины, по которым ваш автомобиль не заводится

Когда вы были ребенком, вы больше всего боялись, что у вас закончатся Fruit Loops.Ваш худший кошмар для просветленного взрослого, вероятно, более прагматичен: например, вы пропускаете работу из-за того, что ваша машина не заводится. Вы поворачиваете ключ. Слабый гу-гух-гух доносится из-под капота. Вы паникуете, бьете по рулю силой тысячи штормов, проклинаете инженеров, которые воплотили в жизнь ваши взрослые страхи.

Ага, у вас определенно проблема. Но что это за разряженный автомобильный аккумулятор, плохой генератор или что-то совсем другое?

Признаки неисправного автомобильного генератора

Неисправный генератор переменного тока – обычное дело в мире автомобилей без запуска двигателя.Но если ваш генератор неисправен или выходит из строя, вы часто увидите следующие признаки задолго до своего кошмарного утра.

• Вы должны регулярно заводить двигатель от внешнего источника. – Работа генератора переменного тока заключается в поддержании заряда аккумулятора. Если вам постоянно приходится просить соседа или коллегу о прыжке, скорее всего, ваш генератор выходит из строя.
• У вас необычные фары и освещение кабины – Тусклый или мерцающий свет – частый симптом неисправного генератора.Система электрической зарядки в вашем автомобиле не вырабатывает достаточно энергии, чтобы свет оставался включенным в буквальном смысле, а это означает, что вы заметите мерцание, когда вы нажимаете на акселератор, используете стереосистему, опускаете окна, подключаете телефон или выполняете любое количество действий, связанных с электроникой вашего автомобиля.
• Индикаторы «Проверьте аккумулятор» всегда горят. – это частый источник путаницы среди владельцев автомобилей. Индикатор батареи загорится на приборной панели каждый раз, когда возникнет проблема с зарядом батареи.Если загорается индикатор автомобильного аккумулятора, бортовой компьютер вашего автомобиля обнаружил нарушения в напряжении, но это не обязательно означает, что у вас разряженный аккумулятор! Часто проблема заключается в неисправном генераторе переменного тока.
• Вы слышите необычные звуки или чувствуете необычный запах. – Генератор работает с различными компонентами вашего автомобиля, включая различные системы шкивов и ремни. Если ваш генератор заедает, то же самое произойдет с некоторыми из этих шкивов и ремней. Дополнительное трение в конечном итоге приведет к износу резины на ремнях вашего автомобиля, и все мы знаем, как пахнет горящая резина – фу.Точно так же неисправные генераторы часто могут издавать скрежет, визг или лязг из-под капота.
• Ваш автомобиль глохнет все чаще и чаще. – Неисправные генераторы переменного тока заставят ваш автомобиль заикаться и останавливаться по мере того, как он продолжает движение по нисходящей спирали к свалке. Сначала вы можете однажды остановиться у знака остановки. Следующее, что вы знаете, вы застряли на проезжей части банка с машиной, которая даже не перевернется.

Первым шагом к диагностике неисправного генератора является проверка аккумулятора мультиметром или посещение местного механика или дилерского центра.Если батарея загорелась зеленым светом, вы знаете, что в следующий раз нужно проверить генератор.

Может быть, плохой аккумулятор?

Если ваш автомобиль не заводится утром, вполне может быть виноват автомобильный аккумулятор. Общие признаки разряженного автомобильного аккумулятора включают:

• Двигатель с медленным проворачиванием коленчатого вала – Если ваш автомобиль в конечном итоге запускается и продолжает работать, у вас может быть неисправный аккумулятор, а не неисправный генератор.
• Выпуклый аккумуляторный отсек – Резкие колебания температуры и холода могут вызвать вздутие автомобильного аккумулятора.
• Коррозия на клеммах – Сильные пятна коррозии или ржавчины – классический признак того, что аккумулятор следует заменить.
• Запах тухлых яиц – Батареи выделяют газ, когда они плохие. Этот запах обычно похож на запах тухлых яиц или серы и может проникнуть в вашу каюту через вентиляционные отверстия.
• Прошла дата замены – Автомобильные аккумуляторы прошли долгий путь за эти годы. Срок службы большинства новых батарей составляет не менее пяти лет, хотя вы всегда должны ссылаться на «дату замены», указанную на батарее.

Другие причины, по которым ваш автомобиль не сдастся

Хотя ваша проблема, вероятно, заключается в неисправном генераторе или неисправной батарее, проблема может быть в других компонентах. (Машины привередливы, правда?)

• Зажигание – Фары включаются, но машина не заводится? Возможно, вам понадобится новый выключатель зажигания, который относительно доступен. За рекомендациями обратитесь в местный сервисный центр.
• Стартер – Если ваш двигатель вообще не заводится или просто щелкает при повороте ключа, возможно, вам потребуется заменить стартер вашего автомобиля.
• Топливный фильтр – Топливный фильтр вашего автомобиля со временем может забиваться мусором, что ограничивает количество газа, попадающего в двигатель. Лучше всего заменять топливный фильтр не реже одного раза в год, хотя вам следует обратиться за советом к руководству по эксплуатации вашего автомобиля для определения правильных интервалов замены.
• Топливный насос – Неисправное реле топливного насоса может препятствовать попаданию бензина в двигатель.
• Свечи зажигания – Все двигатели должны иметь искру, топливо и надлежащую компрессию для работы.Если ваши свечи зажигания не запускают этот первый шаг, ваша машина, вероятно, никуда не денется. Рекомендуется заменять свечи зажигания каждые 100 000 миль, поэтому проверяйте график технического обслуживания.
• Рулевое колесо – Это может показаться глупым, но если вы заблокировали колеса – это обычно происходит, когда пятилетние внуки играют в вашем Ford Focus, – ваш ключ не поворачивается. Просто покачивайте рулевое колесо, поворачивая ключ, чтобы исправить это.

Сделайте глубокий вдох.Позвони своему боссу. Расслабьтесь – все получится. Чтобы провести тщательный осмотр электрической части и заменить генератор в Сан-Антонио, запросите буксировку в Northside Ford. Наши специалисты по обслуживанию могут проверить аккумулятор вашего автомобиля, свечи зажигания, ремни и генератор, чтобы выявить проблему и вернуть вас к точильному камню. Свяжитесь с нашим сервисным центром в Сан-Антонио Форд по телефону (210) 525-9800, чтобы записаться на прием.

Источники:

https: // www.youtube.com/watch?v=V998lOeIN1w

https://www.yourmechanic.com/article/symptoms-of-a-bad-or-failing-alternator

https://jalopnik.com/heres-how-you-diagnose-an-engine-that-wont-start-1717491831

Теги: Northside Ford, шкивные системы и ремни, Сервисный центр San Antonio Ford
Опубликовано в Сервис и запчасти | Нет комментариев »

08 Схема предохранителей только для Ford Focus

08 Схема предохранителей только для Ford Focus Что нового

08 Схема предохранителей только для Ford Focus – В этой статье мы рассматриваем второе поколение Ford Focus North America, произведенное с 2008 по 2011 гг., Здесь вы найдете предохранитель Схемы коробок ford focus 2008 2009 2010 и 2011 получить информацию о расположении панелей предохранителей внутри автомобиля и узнать о назначении каждого предохранителя, схемы предохранителей и реле.class fc 2nd apr 13 2018 на этой схеме предохранителей ford focus 2008 года показаны распределительная коробка аккумуляторной батареи и интеллектуальная распределительная коробка, расположенные под приборной панелью. На этом сайте есть много дополнительной информации для вашего автомобиля, чтобы найти схемы предохранителей c ck здесь, чтобы найти расположение реле c ck здесь. Подробнее о предохранителях ford focus см. На нашем веб-сайте https fusecheck ford ford focus us 2008 2011 схема предохранителей схема блока предохранителей ford focus s se ses sel usa p class grp grp talgo факты ul class pinfo mt 10 bxz bb d ib va ​​top style max width 50 class tc bxz bb pr 24 lh 18 label class fw b video duration label 1 min class tc bxz bb pr 24.

08 только схема предохранителей ford focus – lh 18 label class fw b views label 15 3k ul ul class pinfo mt 10 bxz bb d ib va ​​top style max width 50 class tc bxz bb pr 24 lh 18 label class fw b author label fuse diagrams ul class dd algo algo sr relsrch richalgo data 211 60d2e40f10d1d class ptitle options toggle h4 style margin bottom 1px название класса ov ha style ne height 1 3 class ac algo fz l ac 21th lh 24 href https r search yahoo yahoo yltjcj7fdduajnj7fdznzdjj7bdznjdj7fdznjdj7fd3dqo5 rv 2 re 1624462479 ro 10 ru https 3a 2f 2f youtube 2fwatch 3fv 3dqrh4ash2yws rk 2 rs advg3am0eg6rwzxtqduvsna kuo referrerpo cy origin target blank data 211 60d2e40f10def fuse box location and diagrams fc style fcd focus 2008 fc style 12 fcd wr bw lh 17 стиль youtube цвет 6e7780 class fc dolphin fz ms fw m wr bw lh 17 часы class tri ico стрелка вниз серый толстый optrg ul class pd nk algo options h.

08 только схема предохранителей ford focus – adnz 4 bgc white bd 1 ​​bds s bdc lgray1 bs type1 ptb 1u class db selected class txt a class t1 c dgray c черный h bgc lgray3 hdb plr 3u ptb 1u tdf td nh hre HTTPS г поиск Yahoo уг awrj7fqo5njgd4uaiw5xnyoa ylu y29sbwnizjeecg9zazqednrpzamec2vja3ny с.в. 2 повторно 1624462479 ро 10 RU HTTPS 3a 2f 2fcc bingj 2fcache ASPX 3fq 3d08 2bford 2bfocus 2bfuse 2bdiagram 2bonly 26d 3d4597539364537317 26mkt 3den нас 26setlang 3den нас 26w 3doon5rehhlvwqub kmcka9rphxuxxu9hw гк 2 RS jm5ugrolbgv8lmcrly bha4mzlq referrerpo су происхождения целевой заготовки кешированный файл.См. Дополнительную информацию на нашем веб-сайте https информация о блоке предохранителей ford ford focus 2008 2011 предохранители и реле Схема блока предохранителей расположение и назначение электрических предохранителей и rel p class grp grp talgo факты ul class pinfo mt 10 bxz bb d ib va ​​top style max width 50 class tc bxz bb pr 24 lh 18 label class fw b video duration label 2 min class tc bxz bb pr 24 lh 18 label class fw b.

Схема подключения – это методика описания конфигурации установки электрического оборудования, например, электроустановочного оборудования на подстанции на CB, от панели к коробке CB, которая охватывает аспекты телеуправления и телесигнализации, телеметрию, все аспекты, которые требуют схемы подключения, используемой для обнаружения помех. , Новое вспомогательное оборудование и др. 08 только схема предохранителей ford focus Эта принципиальная схема служит для детального понимания функций и работы установки, описывая оборудование / детали установки (в виде символов) и соединения. 08 только схема предохранителей ford focus Эта принципиальная схема показывает общее функционирование цепи. Все его основные компоненты и соединения проиллюстрированы графическими символами, расположенными для максимально ясного описания операций, но без учета физической формы различных элементов, компонентов или соединений.

Схема предохранителей ford focus 2008 года – бесплатные советы по ремонту автомобилей ricks бесплатные советы по ремонту автомобилей советы по ремонту автомобилей и схемы предохранителей ford focus 2008 года – советы по ремонту автомобилей бесплатно ricks бесплатные советы по ремонту автомобилей советы по ремонту автомобилей и инструкции по ремонту под капотом схема блока предохранителей ford focus (2008) ford focus 2008, ford focus, focus 2008 08 ’11 ford focus 2 (usa) схема предохранителей 2007 ford focus схема блока предохранителей электрические схемы blog building 2007 ford focus схема блока предохранителей электрические схемы blog building 08 ’11 ford focus 2 (сша) схема предохранителей 2007 ford focus схема блока предохранителей электрические схемы blog building

Почему не работает дистанционный запуск Ford?

Устранение неполадок с системой дистанционного запуска

По эксперту по продукту | Опубликовано в Технологии в субботу, 10 августа 2019 г., в 15:59

Почему не работает дистанционный запуск Ford?

От замороженных лобовых стекол до обжигающих кожу пряжек сидений – экстремальные погодные условия добавляют длинный список неудобств к ежедневным поездкам на работу.Наличие системы дистанционного запуска помогает вам чувствовать себя комфортно, поддерживая температуру вашего автомобиля, прежде чем вы сядете за руль. Если у вас возникли проблемы с управлением системой дистанционного запуска автомобиля Ford, не паникуйте. Существует несколько легко решаемых причин, по которым ваша система дистанционного запуска Ford не может работать.

[Подробнее: как запрограммировать устройство открывания гаражных ворот с помощью HomeLink]

Устранение неполадок удаленного запуска

В целях безопасности вас и вашего автомобиля дистанционный запуск не будет работать при определенных условиях.Вот несколько причин, по которым ваша система удаленного запуска может выйти из строя:

• Зажигание включено.
• Сработала сигнализация.
• Удаленный запуск отключен.
• Капот открыт.
• Автомобиль не припаркован.
• Низкое напряжение аккумуляторной батареи автомобиля.
• Скоро загорится индикатор служебного двигателя.

[Подробнее: как сбросить датчики давления в шинах на автомобиле Ford]

Как использовать удаленный запуск

Шаг 1: Нажмите кнопку блокировки

Шаг 2. Дважды нажмите кнопку дистанционного запуска (2X)

Выключение автомобиля с помощью дистанционного запуска

Чтобы выключить автомобиль после дистанционного запуска, просто нажмите кнопку дистанционного запуска (2X) один раз.

Ключевые значения огней на условиях брелока

Некоторые брелки Ford оснащены светодиодными индикаторами, которые информируют о состоянии команд дистанционного пуска и останова. Вот что может вам сказать ваш брелок:

Сплошной зеленый	Удаленный запуск успешен.
Сплошной красный	Удаленная остановка прошла успешно.
Мигающий красный	Ошибка удаленного запуска или остановки.
Мигающий зеленый	Выполняется удаленный запуск.

Дистанционный запуск и климат-контроль

Если ваш автомобиль оснащен автоматической системой климат-контроля, вы можете настроить систему, чтобы она начинала работать при дистанционном запуске автомобиля. Если у вас есть ручной климат-контроль, система будет работать с настройками, которые были оставлены при выключении автомобиля.

[Подробнее: можно ли обновить SYNC® 3 до SYNC® 4? ]

Эта запись была опубликована в субботу, 10 августа 2019 г., в 15:59 и подана в разделе «Технологии».Вы можете следить за любыми ответами на эту запись через канал RSS 2.0. И комментарии и запросы в настоящий момент закрыты.
